BEDIENUNGSANLEITUNG GH 382 E BOMANN

Sicherheits- und Warnhinweise 2

INSTALLATION 3

Abstände 3

Höhenverstellbare Standfüße 4

Gasanschluss 4

Elektrischer Anschluss 4

Technische Daten und Ausstattung 5

Technische Spzifikation 5

Gerätebeschreibung 6

Beschreibung der Bedienblende 6

Gebrauch des Gerätes 7

Funktion der Brennstellen 7

Zündung der Gasbrenner mit Zündsicherung 7

Ofen Temperaturregelung 8

Reinigung des Gerätes 8

Aushängen der Backofentür 9

Abbildungen 10

Sicherheits- und Warnhinweise

Bitte beachten Sie die folgenden Sicherheits- und Warnhinweise vor dem Aufstellen und der Inbetriebnahme des Gerätes

• Entfernen Sie alle Verpackungsmaterialien vom Gerät
• Das Gerät ist vorbereitet für den Gasanschluß G 20 – 20 mbar. Für die Beleuchtung des Backofens und der elektronischen Zündung ist das Gerät mit einer steckerfertigen Anschlußleitung für eine Schutzkontakt- Steckdose 230 V / 50 Hz ausgestattet.
• Achten Sie auf die richtige Erdung Ihrer Steckdose
• Die elektrische Anschlußleitung und die Gas-Versorgungsleitung dürfen nicht mit heißen Teilen des Gerätes in Berührung kommen.
• Mögliche Undichtigkeiten des Gassystemes dürfen nicht mit offener Flamme überprüft werden.
• Halten Sie alle entflammbaren Materialien (z. B. Gardinen) von den Flammen des Gerätes fern.
• Das Sichtfenster der Backofentür ist während des Betriebes sehr heiß. Verbrennungsgefahr ! Vermeiden Sie Berührungen und halten Sie Kinder und Tiere vom Gerät fern
• Achten Sie darauf, dass Sie nicht Ihre Finger oder Hand an den Scharnieren des Deckels oder der Backofentür einklemmen.
• Halten Sie Kinder vom Gerät fern.
• Stellen Sie sich nicht auf die geöffnete Backofentür und legen Sie keine schweren Teile darauf. Achten Sie auch darauf, dass Kinder die geöffnete Tür nicht als Spielplatz benutzen.
• Das Geschirrfach kann auch zum Warmhalten von Speisen genutzt werden.
• Legen Sie nimals brennbare Materialien, wie Plastiktüten, Papier und Geschirrtücher sowie explosive Materialien oder Reinigungsmittel in das Geschirrfach.

(!) Die Installation und Reparatur des Gerätes muss von einem Fachmann oder einer authorisierten Person vorgenommen werden. Im Bedarfsfall dürfen nur approbierte Ersatzteile eingebaut werden.

(!) Bewahren Sie die Bedienungsanleitung auf, damit Sie zu späteren Zeiten die Funktion oder andere Daten nachlesen können.

INSTALLATION

Abstände

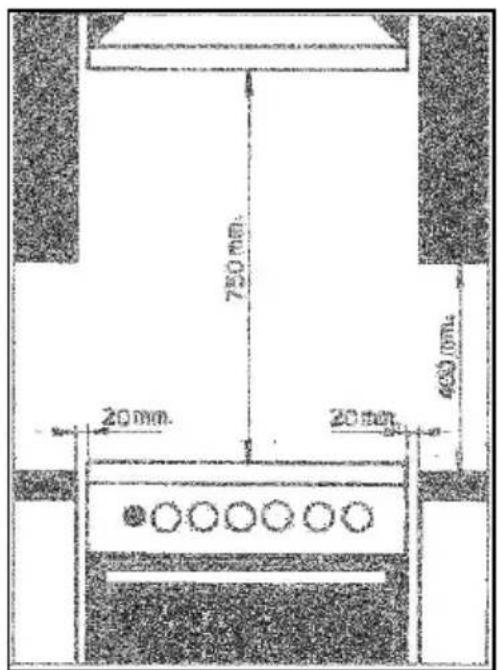

Die Geräteabstände sind bei der Installation einzuhalten (Abb 1)

- Mindestabstand in der Höhe zu anderen Gegenständen oberhalb der Brennstellen: 750 mm

- Mindestabstand seitlich zu angrenzenden Möbelstücken und zur Rückwand: 20 mm.

Höhenverstellbare Standfüße

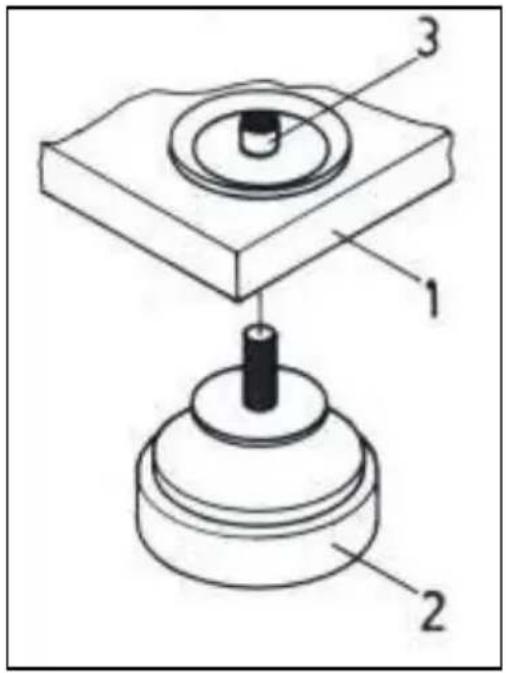

- 4 höhenverstellbare Standfüße liegen dem Gerät bei. Hiermit können Bodenunebenheiten ausgeglichen und das Gerät waagerecht ausgerichtet werden. (Abb. 2)

Ausserdem kann hiermit die Höhe des Gerätes an angrenzenden Teilen angepasst werden.

Gasanschluß

- Das Gerät ist für den Gasanschluß G 20 – 20 mbar aufgebaut. Bei verwendung einer anderen Gasart mit einem anderen Gasdruck sind die Düsen von einem Fachmann zu wechseln.

- Dem Gerät liegt ein Düssensatz für die Umrüstung auf Flüssiggas G 30 – 50 mbar bei.

( ! ) Das Gerät darf nur von einem authorisierten Fachmann angeschlossen oder umgerüstet werden.

Keine offenen Flammen zur Dichtheits- Überprüfung des Gassystemes benutzen.

Elektrischer Anschluß

Die steckerfertige Anschlussleitung für die Backofenbeleuchtung und die elektronische Zündung darf nur mit einer ordnungsgemäß installierten Schutzkontakt- Steckdose verbunden werden.

Technische Daten und Ausstattung

Technische Spezifikation

	50 cm	60 cm
Abmessungen (H/B/T)	850x500x550 mm	840x600x630 mm
Backraumvolumen	50 dm ^3	60 dm ^3
Netto Gewicht	41 kg	48 kg
Elektrischer Anschluss	230 V ; 50 Hz
Temperatur Backraum	50 - 300 °C
Zündung	Elektronisch(sofern vorhanden)
Kleinbrenner	750 kcal/h
Mittelbrenner	1600 kcal / h
Starkbrenner	1900 kcal / h
Ofen Brenner	1800 kcal / h

Gerätebeschreibung 50 und 60 cm (Abb. 3)

01 - Kochmulde

02 – Kleinbrenner

03 - Mittelbrenner

04 – Starkbrenner

05 – Linker Topfträger

06 – Rechter Topfträger

07 – Bedienblende

08 – Bedienknöpfe

09 -

10 - BO- Knopf

11 – Zündschaltknopf

12 – Kontrollanzeigen

13 – Backofen Tür

14 – Geschirrfach- Klappe

15 - Geräteabdeckung

Beschreibung der Bedienblende 50 und 60 cm (Abb. 4)

01 – Zünd- Schaltknopf

02 – Backofen Knopf

03 – Brennerknopf, vorne links

04 – Brennerknopf, hinten links

05 – Brennerknopf, hinten rechts

06 – Brennerknopf, vorne rechts

07 – Lichtschalter

08 -

09 – Kleinbrenner

10 - Mittelbrenner

11 -Starkbrenner

12 – Mittelbrenner

Gebrauch des Gerätes

Vor der ersten Benutzung

• Entfernen Sie sämtliches Verpackungsmaterial aus dem Gerät
• Vor dem ersten Gebrauch ist der Backofen einmal aufzuheizen, damit Fertigungsrückstände beseitigt werden.
• Öffnen Sie dabei die Backofentür für ca. 30 bis 45 min.
• Auf ausreichende Belüftung des Raumes ist zu achten.

Funktion der Brennstellen

Kontroll Knopf : Siehe Abb. 5

Richtiger Aufsatz des Brennerdeckels: Siehe Abb. 6

Zünden der Gasbrenner mit Zündsicherung

• Elektrische Zündung – Drücken Sie den entsprechend der Brennstelle zugeordneten Knopf und drehen Sie ihn in max. Position (Abb. 7). Gleichzeitig ist der Zündknopf zu drücken. Nach der Gaszündung ist der Brennstellenknopf noch ca 10 sek. lang zu drücken.
• Manuelle Zündung. Drücken Sie den entsprechend der Brennstelle zugeordneten Knopf und drehen Sie ihn in max. Position (Abb. 7). Zünden Sie mit einem Streichholz oder speziellen Gaszünder das ausströhmende Gas und halten den Brennstellenknopf noch ca. 10 sek. lang gedrückt.

(!) Das Flammenbild sollte jetzt vorhanden sein. Sollte dieses nach den 10 sek. nicht funktionieren, so setzen Sie den Knopf wieder auf "0", warten Sie ca. 5 min. und wiederholen Sie den Vorgang.

Empfehlung: für die einzelnen Brenner empfehlen wir Ihnen folgende Topfgrößen.

• Starkbrenner 22 - 28 cm.
• Normalbrenner 14 - 22 cm.
- Kleinbrenner 10 - 14 cm.

(!) Die Brennstellen sind mit einer Zündsicherung ausgestattet. Sollte die Flamme während des Betriebes erlöschen, wird automatisch die Gaszufuhr nach kurzer Zeit unterbrochen.

Ofen Temperaturregelung

- Die Temperatur wird mit dem entsprechendem Bedienknopf geregelt. Die Temperaturregelung ist zwischen 140°C und 270°C möglich (Abb. 8).

(!) Der Gasofen hat eine Zündsicherung. Sollte die Flamme ausgehen, wird automatisch die Gaszufuhr nach kurzer Zeit verriegelt.

Reinigung des Gerätes

(!) Vor der Reinigung ist darauf zu achten, dass der 230V/50Hz Netzstecker gezogen ist und alle Knöpfe auf der Position "0" stehen. Das Gerät sollte abgekühlt sein.

- Bedienteil, Kochfeld, Backofen und andere emailierte Oberflächen sollten mit einem feuchten Tuch abgewischt und anschließend trocken gerieben werden.

- Wasser darf nicht mit der heißen Scheibe der Backofentür in Berührung kommen. Berühren Sie die heiße Backofenglasscheibe nicht mit nassen Händen.

- Verwenden Sie zum Reinigen niemals leicht entzündliche Substanzen, wie Verdünner, Petroleum, Benzin oder Säure.

- Verwenden Sie keine Schleifmittel um das Backofeninnere oder andere Oberflächen zu reinigen, da diese die Oberflächen zerkratzen können.

Aushängen der Backofentür

- Zum Reinigen kann die Tür einfach aus und wieder eingehängt werden.

• Die Tür ist voll zu öffnen.

- Entsprechend der Abb. 9 ist die Verriegelung nach oben zu setzen und die Tür auszuhängen.

- Nach der Reinigung die Tür wieder einsetzen und die Verriegelung wieder aktivieren.

750 mm 20 mm 20 mm 400 mm

Abb. 1

0-Aus
1-Kline hitze
2-Mihlene hitze
3-Grosse Hitze

Abb. 7
