BEDIENUNGSANLEITUNG Futuro 125 (2010) Sachs

Sie haben sich für einen Motorroller aus dem Vertriebnetz von SFM entschieden, herzlichen Dank für Ihr Vertrauen.

Dieses Modell ist ein tausendfach bewährter und robuster Motorroller.

Durch die solide Konstruktion, eine sorgfältige Materialauswahl, modernste Fertigungstechniken und die gewissenhafte Arbeit engagierter Mitarbeiter bietet der Motorroller alle SFM- typischen Merkmale, wie Wirtschaftlichkeit, Qualität, Zuverlässigkeit und Wertbeständigkeit.

Das Werk arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie Verständnis dafür, dass deshalb jederzeit Änderungen des Lieferumtanges in Form, Ausstattung und der Technik möglich sind. Aus den Angaben. Abbildungen und Beschreibungen dieser Betriebsanleitung können daher keine Ansprüche hergeleitet werden.

Technische Veränderungen am serienmäßigen Fahrzeug können zum Erlöschen der EG Betriebserlaubnis führen. Bevor Sie eine Veränderung vornehmen, fragen Sie Ihren Fachhändler, ob diese zulässig ist.

Für vom Werk nicht freigegebenes Zubehör kann bei Folgeschäden keine Gewährleistung übernommen werden.

Für Lieferumfang und Ausführung des Fahrzeuges ist allein der mit dem Händler geschlossene Kaufvertrag gültig. Diese Betriebsanleitung enthält wichtige Hinweise zum Umgang mit Ihrem Molerrolle. Sie sollten sie aufmerksam lesen, denn die sachkundige Behandlung dient - neben der regelmäßigen Pflege und Wartung - der Werterhaltung und ist außerdem eine der Voraussetzungen für Gewährleistungsansprüche.

Wir wünschen Ihnen allzeit gute Fahrt.

SFM GmbH

Sicherheitssymbole und Hinweise

Bitte besonders beachten:

WARNING

Vorsichtsmaßnahmen, die vor möglicher Untall-, Verletzungs- oder Lebensgefahr schützen.

BRANDGEFAHR

Am Auspuff treten hohe Tempe raturen auf Achten Sie darauf, dass im Fahrbetrieb, im Leerlauf oder beim Parken keine leicht entflammbaren Materialen (Bekleidung und Gepäck usw.) In Kontakt mit der heißen Auspuffanlage kommen – Brandgefahr.

ACHTUNG

Wichtige Hinweise und Vorsichtsregeln, die eine Beschädigung des Fahrzeuges verhindern. Nichtbeachtung kann zum Gewährleistungsausschluss führen.

HINWEIS

Besondere Hinweise zur besseren Handhabung bei Bedien-, Kontroll- und Einstellvorgängen sowie Pflegearbeiten.

Futuro 125

INHALTSVERZEICHNIS

ÜBERSICHT UND BEDIENUNG

Fahrzeugidentnummer, Fahrgestellnummer, Motornummer ..... 3

Seitenansicht rechts und links....4 - 5

Cockpit 5

Lenkerarmatur links und rechts 6

Zünd- Lenkschloss 7

Mobiltelefonanzeige 7

Digitale Borduhr 8

Holmfach 9

Gepäckhaken 10

Kraftstoff, Kraftstofftank....10

Tankdeckel 11

Seiten- und Hauptständer 12

SICHERHEITSHINWEISE

Checkliste 13

Beladung, Beleuchtung 14

FAHRHINWEISE

Sicher fahren 14

Wirtschaftlich und umweltbewusst fahren 15

Einfahrhinweise 16

Starten 17 - 18

Bremsen 19 - 20

Motor abstellen 20

PFLEGEHINWEISE

Fahrzeugpflege, Pflegemittel....21 - 22

Winterbetrieb, Korrosionsschutz....22

Lackschäden ausbessern, Reifenpflege 23

Stiliegen, Inbetriebnahme 23

Technische Änderungen, 24

Zubehör und Ersatzteile

INHALTSVERZEICHNIS

Futuro 125

WARTUNGSHINWEISE

Motoröl 25 - 26

Getriebeöl....26

Lenkungslager, Teleskopgabel prülen....27

Reifenprotil, Reifenluftdruck. Reifengröße....28

Vorderradbremse und Hinterradbremse....29 - 32

Gasdrehgriffspiel kontrollieren....33

TECHNISCHE DATEN

Motor 34

Kraftübertregung....35

Fahrgeslell....35

Schmier- und Betriebsstoffe 35

Elektrische Ausrüstung....36

Abmessungen und Gewichte 37

GEWÄHRLEISTUNG UND SERVICE DATEN

Gewährleistungsbedingungen....38

Verschleißteilliste 39 - 40

Inspektionsplan 41 - 43

Wartungsbestätigung....44 - 45

Futuro 125

ÜBERSICHT UND BEDIENUNG

Fahrzeugidentnummer

Fahrgestellnummer

Motornummer

Die Angaben der rechten oder linken Motorrollerseite sind aus Sicht des aufgesessenen Fahrers gesehen.

Die Fahrzeugidentnummer (1) des Motor-rollers befindet sich auf der linken Seite unterhalb der Verkleidung.

Die Fahrgestellnummer des Motorrollers befindet sich am Rahmen hinter der Abdeckung (2).

Die Motomummer (3) des Motorollers befindet sich auf der linken Fahrzeugseite.

Schüssel

Mit Ihrem Fahrzeug erhalten Sie je zwei identische Schlüssel für:

- Zündschloss, Gepäckfach vorne und Helmfach

- Topcase Bewahren Sie die Ersatzschlüssel an einem sicheren Ort auf.

ÜBERSICHT UND BEDIENUNG

Futuro 125

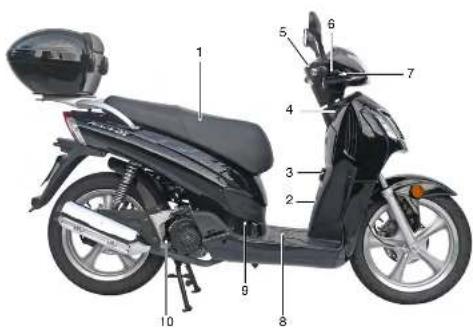

Fahrzeugansicht rechts

1. Helmfach mit Zugang zum
2. Tankdeckel
3. Borowerkzeug
   2 Fahrgestellnummer
   3 Gepäckhaken
4. Zünd Lankersblors
   5 Cockpit
   6 Bremsflüssigkeitsbehälter für Vorderradbremse
   7 Bremshebel Vorderracbremse
   8 Batteriefach und Sicherung
   9 Zündkerze
   10 Motoröl Kontrollschraube

ÜBERSICHT UND BEDIENUNG

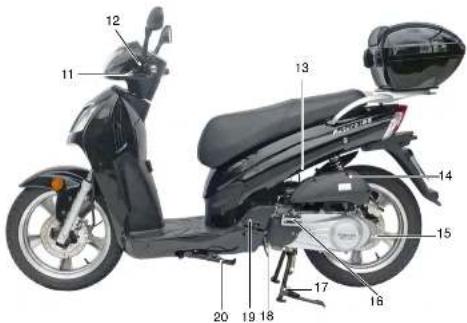

Fahrzeugansicht links

11 Bremshebel Hinteradbremse
12 Bremsflüssigkeitsbehälter für Vorderradbremse
13 Fahrzeugidentnummer
14 Luftfilter
15 Gelricbeöl-Kontrollschraube
16 Kickstarter
17 Hauptständer
18 Motomummer
19 Soziuslußeraste (klappbar)
20 Seitenständer

ÜBERSICHT UND BEDIENUNG

Futuro 125

Cockpit

2 Kilometerzähler km

3 Digitaluhr Std/min

4 Tachometer km/h / mph

5 Voltmeter

Kontrollleuchten

6 Blinkeranzeige links

7 Fernlichtanzeige

8 Anzeige für Mobilan

9 Blinkeranzeige rechts

Lenkerarmatur rechts Lenkerarmatur links

2 Handbremshebel für Hinteradbremse

1. Fom. / Abklondescholter

2. Fernlicht: nach oben drücken

4) Aktienblick von Sachan, die

□ Abschuldicht. nach unten crucken

4 Blinkerschalter

- Nach links schleben:

- Nach rechts schieben: Plinker rechte in Petrien

Zur Blinker-Rückstellung Schalter drücken

Conductor aduction

5 Druckknopf Signalhorn

6 7 9 10 8

6 7 9 10 8

6 7 9 10 8

6 7 9 10 8

6 7 9 10 8

6 7 9 10 8

6 7 9 10 8

6 7 9 10 8

10 6 8 7

6 7 9 10 8

6 7 9 10 8

6 7 9 10 8

6 7 9 10 8

Bleibl der Zündschlüssel zu lange in Position , ohne das der Motor läuft, führt dies zur Entladung der Batterie und kann Startschwängkeiten verursachen.

(1) Zündung an

Motor kann gestartet werden. Zündschlüssel kann nicht aus dem Zündschloss genommen werden.

(2) Zündung aus

Motor ist aus und kann nicht ge- startet werden. Zündschlüssel kann entnommen werden.
Motor ist aus und kann nicht ge- startet werden. Zündschlüssel kann entnommen werden.
Motor ist aus und kann nicht ge- startet werden. Zündschlüssel kann entnommen werden.
otor ist aus und kann nicht geartet werden. Zündschlüssel kann ahnommen werden.
Motor ist aus und kann nicht ge- startet werden. Zündschlüssel kann entnommen werden.
Motor ist aus und kann nicht ge- startet werden. Zündschlüssel kann entnommen werden.

(2) Zündung aus

(2) Zündung aus

(2) Zündung aus

(2) Zündung aus

(1)本次发行的股份认购

(3) Lenkschloss gesichert und

Zündung aus

Lenker nach links bis kurz vor dem Anschlag drehen.

Zündschlüssel auf die Position
drehen und abziehen.
Das Lenkschloss ist gesichert.
Um zu entriegeln. Zündeschülasel
von Position auf > drehen.

ÜBERSICHT UND BEDIENUNG

Mobiltelefon Anrufanzeige

Beim einem Anrui auf ein mitgeführtes Mobiltelefon blinkt die Anzeige (1) rot.
Die Anzeige ist nur bei eingeschalteter Zündung sichtfar.

(1)

[Non-Text]

[Non-Text]

-

ÜBERSICHT UND BEDIENUNG

Futuro 125

Digitale-Borduhr

Die Monalsanzeige blinkt.

Durch Drücken der Taste (3) die Stunden

einstellen.

Tango

Taste (3) drücken

Die Minutenanzeige blinkt

Durch Drücken der Taste (3) die Minuten

einstellen.

Ist das Datum eingestellt blinkt ( : ).

HINWEIS

Die Borduhr (1) wird über die Fahrzeugbatterie versorgt.

Wird die Batterie ab- und wieder ange- klemmt, muss die Uhrzeit neu eingestellt werden.

Die Uhrzeit wird im 12 Stunden Modus immer angezeigt.

Uhrzeit / Datum

Durch Drücken der Taste 2 wechselt die Anzeige (1) von Uhrzeit auf das Datum (Monate - Tage).

Uhrzeit einstellen

Stunden:

Taste (2) drücken

Die Stundenanzeike blinkt.

Durch Drücken der Taste (3) die Stunden

einstellen

Minster

Taste (3) drücken

Die Minutenonzeige blind

Durch Drücken der Teste (8) die Minuten

Buch Brücken der Taste (5) die Minuten einstellen.

Ist die Uhrzeit eingestellt blinkt ( : )

Futuro 125

ÜBERSICHT UND BEDIENUNG

Helmfach

- Keine Wertgegenstände darin aufbewahren.

- Versichem Sie sich, dass das Schloss eingerastet ist.

- Vor dem Waschen alle Gegenstände aus dem Helmfach entfernen.

- Durch die Wärme des Motors erhöht sich die Temperatur im Helmfach Transportieren Sie keine wärmeemplindliche Gegenstände.

Öffnen mit dem Schlüssel

- Zündschlüssel in das Schloss (1) einstecken und nach rechts drehen.

Schließen

• Die Sitzbank (2) nach unten drücken bis die Verrieglung einrastet.

Don Zündschlüssel nie in das Holmfach legen! Nach dem Einrasten des Schlosses den Zündschlüssel abziehen.

WARNUNG

Maximale Beladung: 10 kg

Achten Sie auf die einwandfreie Verriegelung der Sitzbank.

Eine nicht verschlossene Sitzbank bedeutet Unfallgefahr.

ÜBERSICHT UND BEDIENUNG

Futuro 125

Gepäckhaken

Kraftstoff, Kraftstofftank
WARNING

Kraftstoff ist feuergefährlich und explosiv! Nicht Rauchen! Kein offenes Feuer bei allen Tätigkeiten am Kraftstofftank. Kraftstoff nur bis max. zum unteren Rand der Tanköffnung befüllen.

Kraftstoff dehnt sich unter Wärmeelnwirkung und Sonnenbestrahlung aus. Tanken Sie deshalb niemals randvoll. Nicht bei laufendem Motor tanken. Nie mit glühender Zigarette oder offenem Feuer in die Nähe des geöffneten Tanks kommen - Benzindämpfe können sich entzünden.

Kraftstoffvorrat, Tanken

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

WARNING
Maximale Belastung: 2 kg Keine sperrigen Lasten daran befestigen.

Zum Befesligen entsprechender Gepäckstücke Gepäckhaken (1) nach aussen schwenken.

HINWEIS

Die Kraftstoffanzeige (1) arbeitet bei eingeschalleter Zündung.

Die Skala mit dem Tanksäulensymbol B erinnert daren, wenn getankt werden muss.

E = Lee F = Voll

Den Kraftstofftank niemals ganz leerfahren.

Kraftstoff auffüllen

- Nur bleitfreien Superkrattstoff (mindestens 95 Oktan) tanken.

Futuro 125

ÜBERSICHT UND BEDIENUNG

Tankdeckel

Der Tankdeckel (3) befindet sich unter der Sitzbank.

Öffnen:

• Zündschlüssel in das Schloss (1) einstecken und nach rechts drehen.
• Sitzbank (2) öffnen.
• Tankdeckel (3) nach unten drücken und durch Drehen nach links öffnen.

Schließen:

• Tankdeckel so aufsetzen, dass die Markierungen (A und B) fluchten.
• Tankdeckel nach unten drücken und durch Drehen nach rechts schließen.
• Die Sitzbank nach unten drücken bis die Verrieglung einrastet.
• Nach dem Einrasten des Schlosses den Zündschlüssel abziehen.

ÜBERSICHT UND BEDIENUNG

Futuro 125

Seilenständer, Hauptständer

Motorroller auf Seitenständer oder Hauptständer stellen

WARNUNG

Im Ständerbereich immer auf festen Untergrund achten. Bei Straßengefälle Motorroller in Richung „bergauf“ stellen. Sich nicht in den Schwenkbereich des Ständers stellen, wenn der Motorroller vom Ständer genommen wird.

Der Ständer muss in jedem Fall vor Fahrtbeginn ganz zurückgeklappt werden! – Unfallgefahr!

Seltenständer

• Motor ausschallen.
• Mit der linken Hand den linken Lenkergriff festhalten.
• Parkgriff (3) mit der rechten Hand festhalten.
• Sellensländer (1) am Ausleger mit dem rechten Fuß bis zum vorderen Anschlag ausklappen und gegenhalten.
• Motorroller langsam bis zur Stützwirkung nach links neigen und leicht nach hinten ziehen.

Hauptständer

• Motor ausschallen.
• Mit der linken Hand den linken Lenkergriff festhalten.
• Parkgriff (3) mit der rechten Hand festhalten.
  Hauptständer (2) mit dem rechten Fuß nach unten drücken und den Roller über dem Hauptständerschwerpunkt nach hinten ziehen.

Futuro 125

SICHERHEITSHINWEISE

Checkliste

Sicherheitskontrolle vor jeder Fahrt anhand der Checkliste durchführen.

Befolgen Sie die Sicherheitskontrolle genau. Warlungs- und Kontrollarbeiten vor Fahrtantritt ausführen oder durch Ihren SFM-Händler durchführen lassen. Sie erhalten dadurch die Gewisheit, dass ihr Motorroller den gesetzlichen Verkehrsbestimmungen entspricht. Grundvoraussetzung für Ihre Sicherheit sowie für die Sicherheit der anderen Verkehrsteilnehmer ist ein technisch einwandfreier Motorroller.

Prüfen Sie vor Fahrlantritt nachfolgende Punkte:
- Gaszug (Leichtgängigkeit und Spiel)
- Lenkung (leichtgängig und frei von Spielt
- Motorölkontrolle
- Kraftstoffvorrat
- Verderradibernse
- Hinterradbremse
- Reifen (Protil und Luftdruck)
- Teleskopgabel
- Beladung / Beleuchtung
- Gesamtgewicht
- Bremsflüssiokeitsstand
- Funktinn der Bremsen
Wenden Sie sich bei Problemen oder Schwierigkeiten an ihren SFM-Fachhändler. Er steht Ihnen mit Rat und Tst zur Seite.

WARNUNG

Keine spannungsführenden Teile des Zündsystems bei laufendem Motor oder eingeschalteter Zündung berühren.

BRANDGEFAHR

Am Auspuff treten hohe Temperaturen auf.

Achten Sie darauf, dass im Fahrbetrieb, im Leerlauf oder beim Parken keine leicht entflammbaren Materialien (z. B. Heu, Gras, Bekleidung, Gepäck usw. In Kontakt mit der heißen Auspuffanlage kommen!

- Brandgefahr!

SICHERHEITSHINWEISE

Futuro 125

Beladung / Beleuchtung

WARNUNG

Verwenden Sie zu Ihrer Sicherheit nur Original-SFM-Zubehör oder Produkte, die von SFM freigegeben sind. SFM kann nicht für jedes Fremdkprodukt beurteilen, ob Sie es in Zusammenhang mit Ihrem Motorroller ohne Sicherheitsrisiko verwenden können. Diese Gewähr kann auch eine TÜV-Abnahme oder eine behördliche Genehmigung (EU- Prüfzeichen) nicht in allen Fällen geben, da der Prüfumfang nicht immer ausreicht.

HINWEIS

SFM-Zubehör und von SFM freigegebene Produkte sowie qualifizierte Beralung erhalten Sie bei Ihrem SFM-Fachhändler.

Richtig beladen

• Auf gleichmäßige Gewichtaverteilung
  links/rechts achten.
• Schwere Gepackstücke möglichst nach vom packen
• Befestigungen auf korrekten und festen
  Sitz prüfen.
• Keine sperrigen Lasten transportieren.
• Beleuchtung nicht verdecken.

WARNUNG

Zulässiges Gesamtgewicht nicht über- schreiten.

Reifenluftdruck überprüfen.

Beleuchtung überprüfen

WARNUNG

Vor jeder Fahrl die Funktion aller Beleuchtungskomponenten prüfen.

Sauberkeit des Scheinwerfers und der Leuchtengläser überprüfen.

Sicher fahren

ACHTUNG

Die Fahrsicherheit wird weitgehend auch von der Fahrweise bestimmt.

• Geprüften/ zugelassenen Schutzhelm aufsetzen und Verschluss korrekt schließen.
• Geeignete Schutzkleidung tragen.
• Füße auf der Fußauflage lassen.
• Nicht fahren, wenn die Fahrtüchtigkeit beeinträchtigt ist.

Nicht nur durch Alkohol, sondern auch durch Drogen und Medikamente kann das Reaktionsvermögen beeinträchtigt werden.

• Die Verkehrregeln strikt einhalten.
• Die Fahrgeschwindigkeit stets den Verkehrsverhältnissen und dem Straßenzusland anpassen.

Vor allem bei glatter, rutschiger Straße muss stets beachlet werden, dass die Fahrlabilität und das Bremsvermögen durch die Haftfähigkeit der Reifen begrenzt werden.

Futuro 125

FAHRHINWEISE

Wirtschaftlich und umweltbewußt fahren

Der Kraftstoffverbrauch, die Umweltbelastung und der Verschleiß von Motor, Bremsen und Reifen hängen von verschiedenen Fakloren ab. Der persönliche Fahrstill bestimmt weitgehend die Wirtschaftlichkeit und die Abgas- und Geräuschentwicklung.

Motor nicht im Stand warmlaufen lassen. Im Leerlauf dauert es sehr lange, bis der Motor betriebswarm wird. In der Warmlaufphase sind jedoch Verschleiß und Schadstoffaussstoß besonders hoch. Deshalb sofort nach dem Staden lostahren.

Starke Beschleunigung vermeiden. Durch gefühlvolles Gasgeben wird nicht nur der Kraftstoffverbrauch verminder, auch die Umweltbelastung und der Verschließ nehmen ab.

Möglichst gleichmäßig und vorausschauend fahren. Unnötige Beschleunigungs- und Bremsmanöver müssen mit hohem Kraftstoffverbrauch und erhöhter Umweltbelastung bezahlt werden.

Motor während verkehrsbedingter War-tezeit abstellen.
Die verschiedenen Einsatzbedingungen wirken sich ebenfalls auf den Kraftstoffverbrauch aus. Ungünstig für den Verbrauch sind z.B. folgende Bedingungen:
- Hone Verkehrsdichte, also besonders Großstadtverkehr mit vielen Ampelstops. - Häufiger Kurzstreckenbetrieb mit immer neuern Starten und Warmfahren des Motors.
Fahrten vorausschauend planen. Kurzstreckenverkehr usw. möglichst vermeiden.
Fahrten vorausschauend planen. Kurzstreckenverkehr usw. möglichst vermeiden.

Der Kraftstoffverbrauch wird auch von anderen Bedingungen beeinflußt, auf die Sie als Fahrer keinen Einfluß haben, z.B. schlechter Straßenzusland, Steigungen, Winterbetrieb.

Für sparsamen Verbrauch sind folgende Punkta zu beachten:
- Die vorgesehenen inspektions-Intervalle sind genau einzuhalten.
- Die regelmäßige Betreuung durch den Fachhändler gewährleistet nicht nur ständige Betriebs bereilschaft, sondern auch Wirtschaftlichkeit, geringe Umweltbelastung und lange Lebensdauer.
- Reifenfülldruck alle zwei Wochen prüfen.

Durch zu geringen Reifenfülldruck erhöht sich der Rollwiderstand des Reifens. Dadurch steigt nicht nur der Kraftstoffverbrauch, auch der Reifenverschleiß nimmt zu und das Fahrverhalten wird verschlochtert.

- Kraftstoffverbrauch laufend kontrollieren.

FAHRHINWEISE

Futuro 125

Einfahrhinweise

Einfahrvorschriften für Motor und Getriebe

ACHTUNG

Das Überschreiten der Einfahrdrehzahlen fördert den Motor- und Getriebeverschleiß! Bei Motorstörungen während der Einfahrzeit sofort den SFM-Fach händler aufsuchen. Getriebeöl Kontolle durch den SFM-Fachhändler vornehmen lassen.

HINWEIS

Fahren Sie während der Einfahrzeit in häufig wechselnden Last- und Drehzahlbereichen. Wählen Sie kurvenreiche und leicht hügelige Fahrstrecken. Vermeiden Sie konstant niedrige Drehzahlen und Vollgas unter Last.

- Die ersten 500 km:

Gasgrift nur zur Hälfte aufdrehen.

- Bis 1000 km:

Gasgriff nicht mehr als bis zu drei Viertel aufdrehen.

ACHTUNG

Nach den ersten 1000 km unbedingt die erste Inspektion durchführen lassen.

Rechtlzeilige Anmeldung bei Ihrem SFM-Fachhändler erspart Ihnen eventuelle Wartezeiten.

Neue Reifen einfahren

WARNING

Neue Reifen haben eine glatte Oberfläche. Sie müssen daher bei verhaltener Fahrweise durch Ein fahren in wechselnden Schräglagen aufgerauht werden!

Erst durch das Einfahren wird die volle Haftfähigkeit der Lauffläche erreicht!

Neue Bremsbeläge einfahren

WARNING

Neue Bremsbeläge müssen sich „einfahren“ und haben daher während der ersten 500 km noch nicht die optimale Reibkraft.

Die etwas verminderte Bremswirkung kann durch stärkeren Druck auf den Bremshebel ausgeglichen werden.

Grundlose Vollbremsungen während dieser Zeit vermeiden!

Futuro 125

FAHRHINWEISE

Starten mit E-Starter

Motor niemals in geschlossenen Räumen laufen lassen. Motorabgase sind hochgiftig – Lebensgefahr!

Um den Motorroller zu starten, den Rol- ler auf den Hauptständer stellen und die Hinterradbremse belätigen.

HINWEIS

Der Motor lässt sich nicht starten wenn der Seitenständer ausgeklappt ist.

Vor dem Starten

• Motorroller auf den Hauptständer stellen.
• Zündschloss (1) mit dem Zündschlüssel auf Betriebsstellung ∩ drohen.

- Gesdrehgriff (4) nicht öffnen.

- Handbremshebel (2) ziehen und festhalten.

- Danach den Starknopf (R)(3) betätigen. - Sollte der Motor nicht nach 3-5 Sekunden anspringen, den Gasgriff (4) um eine 1/8-1/4 Drehung öffnen und nochmals starten.

- Motorroller vom Hauptständer stellen. - Aufsteigen.

- Erst vor dem Antahren Bremse loslassen.

ACHTUNG

Falls der Motor nicht sofort startet, den Startknopf loslassen, einige Sekun-

den warten und erneut drücken. Den Startknopf jeweils nur für kurze Zeit betätigen, um die Batterie zu schonen. Niemals den Startknopf länger als 10 Sekunden drücken.

Der NOT-AUS-Schalter (5) dient in erster Linie als Sicherheits-Notschalter und sollte normalerweise auf Stellung ○ bleiben.

AN: Schaller nach unten. Der Motor springt mil Anlasser an.

AUS: Schalter nach oben. Der Motor wird vom Anlasser durchgedreht, springt aber nicht an.

FAHRHINWEISE

Futuro 125

Starten mit Kickstarter

Motor niemals in geschlossenen Räumen laufen lassen. Motorabgase sind hochgiftig – Lebensgefahr!

ACHTUNG

Kickstarter (3) nicht gegen den Anschlag zurückprallen lassen.

• Der Roller muss auf dem Hauptständer stehen, während der Kickstarter betalligt wird.
• Zündschloss (1) mit dem Zündschlüssel auf Betriebsstellung ○ drehen.
• Gasdrehgriff (2) nicht öffnen.
• Kickstarterpedal (3) kräftig nach unten treten.
• Sollte der Motor nicht nach 3-5 Sekunden anspringen, den Gasgriff (2) um eine 1/8-1/4 Drehung öffnen und nochmals starlen.

HINWEIS

Starten Sie den Roller ab und zu mit dem Kickstarler, um dessen einwandfreie Funktion zu überprüfen.

Futuro 125

FAHRHINWEISE

Bremsen

Nasse Bremsen

Nach dem Waschen des Motomollers, nach Wasserdurchfahrten oder bei Regen kann die Bromswirkung wegen leuchter bzw. Im Winter vereister Bremsacheiben und Bremsbeläge verzügerl einsetzen.

WARNUNG

Die Bremaen müssen erst trockengebremst werden!

Salzschicht auf der Bremse Bei Fahrten auf salzgestreuten Straßen kann die volle Bremswirkung verzögert einsetzen, wenn längere Zeit nicht gebremst wird.

Öl- und fettfrele Bremsen

WARNUNG

Bremsscheiben und Bremsbeläge müssen öl- und fettfrei sein!

Nach längerer Standzeit des Motor-rollers kann, bedingt durch Flugrost, bei der ersten Bremsung eine erhöhte Bremswirkung auftreten. Hat sich eine starke Rostschicht gebildet, kann dies u. U. zum Blockieren der Bremsen führen. Deshalb bei Fahrlantritt die Bremsen mehrmals vorsichtig betätigen, bis die Bremsen normal ansprechen.

HINWEIS

Üben Sie das Bremsen für den „Ernattfall“ dort, wo Sie sich und andere nicht gefährden (z. B. auf Verkehrsübungsplätzen).

WARNUNG

Die Salzschicht auf Bremsschei ben und Bremsbelägen muss beim Bremsen erst abgeschliffen werden.

Verschmutzte Bremsen

Bei Fahrten auf verschmutzten Straßen kann die Bremswirkung wegen verschmutzter Bremsscheiben und Bremsbeläge verzögert einsetzen.

WARNUNG

Die Bremsen müssen erst saubergebremst werden! Verstärkter Belagverschleiß durch verschmutzte Bremsen!

FAHRHINWEISE

Futuro 125

Bremsen

Bremsen

Die Bremsen des Vorderrades und des Hinterrades können unabhängig voneinander betätigt werden. Die Vor der radbremse wird mit dem rechten Hand brems hebel (1) und die Hinterrad bremse mit dem linken Handbremshebel (2) be tätigt.

Beim Anhalten oder beim Verringem der Geschwindigkeit Gas wegnehmen und beide Bremsen gleichzeitig betätigen.

In engen Kurven, auf sandigen und schmier- ligen Straßen, nassem Asphalt und bei Glatte's sollte mit der Vorderradbremse vorsichtig gebremst werden, damit das Vorderrad nicht blockiert und wegrutscht. Bitte mit Gefühl bremsen, Blockierende Räder haben eine geringe Bremswirkung und können außerdem zum Schleudern und zum Sturz führen. Grundsätzlich nicht in den Kurven bremsen, sondern immer davor!

Bremson in der Kurve erhöht die Rulschgefahr.

Motor abstellen

- Zündschloss (3) mit dem Zündschlüssel nach links in Position 1ärehen.

- Zündschlüssel abziehen

Futuro 125

PFLEGEHINWEISE

Fahrzeugpflege / Pflegemittel

HINWEIS

Regelmäßige und sachkundige Pflege dient der Weiterhaltung des Motorrollers und ist eine der Voraussetzungen für die Anerkennung von Gewährleistungsansprüchen. Korrosion durch Pflegemangel oder durch Winterbetrieb unterliegen nicht der Gewährleistung.

ACHTUNG

Gummi- und Kunststoffteile dürfen nicht durch aggressive oder eindringende Reinigungs- und Lösungsmittel beschädigt werden.

WARNUNG

Nach dem Reinigen bzw. vor Fahrtbeginn immer eine Bremsprobe durchführen!

ACHTUNG

Keine Dampl- oder Hochdruckstrahlgeräte verwenden! Der hohe Wasserdruck kann zu Beschädigungen an Dichtungen, am hydraulischen Bromssystem und an der gesamten Elektrik führen.

Säubern

Zum Waschen ausschließlich einen weichen Schwamm und klares Wasser ver-
- Nur mit welchem Tuch oder Leder nach- polleven!
- Staub und Schmulz nicht mit trockenem Lappen abwischen (Kralzer im Lack und an den Verkleidungen).

PFLEGEHINWEISE

Futuro 125

Fahrzeugpflege / Pflegemittel

Pflegemittel

Der Motorroller sollte bei Bedarf mit handelsüblichen Konservierungs- und Pflegemitteln gepflegt werden.

- Korrosionsgefährdete Teile vorsorglich und vor allem im Winter regelmäßig mit Konservierungs- und Pflegemitteln behandeln.

ACHTUNG

Für den Kraftslofftank und allen Kunststoffteilen keine silikonhaltigen Pflegemittel und Locknollermittel verwenden.

- Rahmen und Alu-Teile nach längeren Fahrten gründlich reinigen und mit einem handelsüblichen Korrosionsschutzmittel konservleren.

Winterbetrieb und Korrosionsschutz

HINWEIS

Im Interesse des Umweltschutzes bitten wir Sie, Pflegemittel sparsam anzuwenden und nur solche zu gebrauchen, die als umweltfreundlich gekennzeichnet sind.

Wird der Motorroller in den Wintermonaten benutzt, können durch Streusalze beträchtliche Schäden auftreten.

ACHTUNG

Kein warmes Wasser verwenden – verstärkte Salzeinwirkung.

- Motorroller nach Fahrtende sofort mit kaltem Wasser reinigen. - Motorroller auf trocknen

- Korrosionsgefährdete Teile vor dem Betrieb mit Korrosionsschutzmitteln auf Wachsbasis behandeln und dies ggf. mehrmals wiederholen.

Futuro 125

Lackschäden ausbessern

Lackschäden ausbessern

Kleine Lackschäden sofort mit einem Lackstift ausbessern.

Reifenpflege

Reifenpflege

Wenn der Motorroller über einen längeren Zeitraum nicht benutzt wird, empfiehlt es sich, den Motorroller so abzustellen, dass die Reifen unbelastet sind.

Motorroller bzw. Bereifung nicht über einen längeren Zeitraum in zu warmen Räumen – wie Heizungskeller – aufbewahren.

! WARNING

Die Mindestreifenprofiltiefe von 2,0 mm sollte nicht unterschritten werden.

PFLEGEHINWEISE

Stilllegen / Inbetriebnahme

Stilllegen

- Motorroller reinigen.

- Batterie ausbauen. - Bremshebelgelenke und Seiten-Ständerlagerungen mit geeigneten Schmiermitteln einsprühen.

- Blanke / verchromte Teile mit säurefreiem Fett (Vaseline) einreiben.

- Motorroller in einem trockenen Raum aufbewahren und aufbocken, so dass beide Räder unbelastet sind.

- Reifendruck um 0,3 bar erhöhen.

HINWEIS

Arbeiten für Stillegen / Inbetriebnahme mit Inspektion durch den SFM- Fach händler verbinden.

Inbetriebnahme

- Außenkonservierung entfernen.

- Motorroller reinigen.

- Betriebsbereite Batterie einbauen.

- Batteriepolklemmen mit Polfett konser-

vieren.

- Reifenfülldruck kontrollieren / regulieren.

- Bremsen überprüfen.

- Arbeiten nach Inspektionsplan durchfüh-

ren.

- Sicherheitskontrollen durchführen.

PFLEGEHINWEISE

Futuro 125

Technische Änderungen, Zubehör und Ersatzteile

Technische Änderungen am Fahrzeug können zum Erlöschen der EG-Betriebs-erlaubnis führen.

Sollen technische Änderungen vorgenommen werden, sind unsere Richtlinien zu beachten. Damit wird erreicht, dass keine Schäden am Fahrzeug entstehen, die Verkehrs- und Betriebssicherheit erhalten bleiben und die Änderungen zulässig sind. Der SFM-Fachhändler führt diese Arbeiten gewissenhalt aus.

Vor dem Kauf von Zubehör und vor allen technische Änderungen sollte stets eine Beratung durch einen SFM-Fachhändler erfolgen.

ACHTUNG

In Ihrem eigenen Interesse empfehlen wir, für SFM Fahrzeuge nur aus-drücklich freigegebenes SFM- Zubehör und Original SFM-Ersatzteile zu verwenden. Für dieses Zubehör und diese Teile wurden Sicherheit, Eignung und Zuverlässigkeit speziell für das SFM Fahrzeug geprüft.

Für anderes Zubehör und Teile können wir dies - auch wenn im Einzelfall eine Abnahme durch einen amtlich anerkannten Techn. Prüf- und Überwachungsverein oder eine behördliche Genehmigung vorliegen sollte - trotz laufender Marktbeobachtung nicht beurtellen und auch nicht hatten.

Freigegebenes SFM-Zubehör und Original SFM-Ersatzteile erhalten Sie beim SFM-Fachhändler.

Dorl wird auch die Montage lachgerecht durchgeführt.

Futuro 125

WARTUNGSHINWEISE

Motoröl

Ölstand vor jeder Fahrt kontrollieren!

• Betriebswarmen Motor abstellen und ca. 5 Minuten warten.
• Motorroller auf den Hauptständer auf ebenen Grund stellen.

HINWEIS

Sichersstellen, dass der Motorroller bei der Ölstandskontrolle allseitig gerade steht. Selbst eine geringfügige Neigung zur Sel-
te 1hund bereits zu falschem Messergechnis. - Ölkontrollschraube (1) bei abgestelltem Motor rechts unten am Kurbelgehäuse herausschrauben.
- Olkontrollschraube am unteren Ende mit sauberen und fusselfreiem Lappen reinigen.

ACHTUNG

Um den Ölstand zu kontrollieren, Öl- kontrollschraube einstecken, nicht einschrauben!

Andernfalls werden falsche Messergebnisse ermittelt, die zu Motorschäden führen können.

Der Ölstand sollte sich zwischen der Minimal- und der Maximalstandsmarkierung befinden.

Bei Bedarl Motoröl SAE 10W/40 über die Öleinfüllöffnung der Ölkontrollschraube nachfüllen.

Danach Ölkontrollschraube handfest einschrauben.

WARTUNGSHINWEISE

Futuro 125

Motoröl

Getriebeöl

ACHTUNG

Keine Additive beimischen! Verwenden Sie ein geeigne tes Leichtlauf-Motorenöl für Motor roller, wie z. B.:

SAE 10W/40 Mineralöl API (SG oder höher).

- Falls erforderlich. Motoröl (Klassifikation und Viskostät siehe Tabelle) über die Oleinfüllöffnung bis zur Maxi mal standsmarkierung an der Ölkontrollschraube nachfüllen.

Empfohlene Klassen:

Nach API: SG oder höher oder auch mit zusätzlichem Freigabestatus: ACEA A3/96 (CCMC G5)

Empfohlene Viskosität:

Viskositätsklasse in Abhängigkeit von der Außenlemperatur. Die Temporalungrenzen der SAE-Klas sen können kurzfristig über- oder unterschritten werden.

Die empfohlene Viskositätsklasse SAE 10W/40 deckt den Umgebungstemperaturbereich zwischen -15°C und +40°C ab und stellt somit das Optimum für unsere Breiten dar.

Getriebeölkontrolle

- Betriebswarmen Motor abstellen und ca. 5 Minuten warten.

- Motorroller auf den Hauptständer und ebenen Grund stellen.

- Getriebeeinfüllschraube (1) öffnen und prüfen ob das Öl bis an die untere Kante der Einfüllöffnung reicht.

- Falls erforderlich Getriebeöl Hypold SAE 85W-90 bis an die untere Kante der Öffnung auflüllen.

- Einfüllschraube festschrauben.

Futuro 125

WARTUNGSHINWEISE

Lenkungslager prüfen

Teleskopgabel prüfen

Handbremse anziehen um die Vorderrabremse zu blockieren.

Dann die Gabelholme (2) mit den Lenker mehrmals runter und rauf pumpen.

Die Federung muss einwandfrei ansprechen.

Gabelholme auf Öl-Dichtigkeit kontrollieren.

HINWEIS

Die Teleskopgabel darf im Lenkeinschlag nicht klemmen und muss leicht in beide Endstellungen zurückklappen.

- Handbremse anziehen um die Vorderradbremse zu blockieren.

- Lenker mit beiden Händen festhalten und versuchen den Lenker (1) vor- und zurück zu bewegen.

Ist ein merkliches Spiel im Lenkkopllager vorhanden, muss dieses vom SFM-Fachhändler eingestellt werden.

HINWEIS

Falls irgendwelche Beschädigungen an der Teleskopgabel festgestellt werden, einen SFM-Händler zur weiteren Überprüfung aufsuchen.

WARTUNGSHINWEISE

Futuro 125

Reifenprofil

Reifenprofil kontrollieren

WARNUNG

Gesetzlich vorgeschriebene Mindest- profiliefe beachlen. Nie ohne Ventilkappen (1) fahren.

Gut festgeschraubte Ventilkappen verhindern einen plötzlichen Reifenluftdruckverlust.

• Profitiele in der Reifenmitte (2) messen.

Die Mindestprolittiefe soll nicht unterschritten werden: 2,0 mm.

Hierzu die Verschleißmarkierung (3) beachten.

Reifenluftdruck kontrollieren

WARNUNG

Reifenluftdruck in Hinsicht auf das Gesamtgewicht regulieren. Das Gesamtgewicht darf die Tragkraft der Reifen nicht überschreiten. Unkorrekter Reifenluftdruck hat erheblichen Einfluss auf die Fahreigenschaften des Kraftrads und auf die Lebensdauer der Reifen!

Bei kallen Reilen:

- Ventilkappen abschrauben

- Beifenfülldruck prüfen / regulieren

- Ventilkappen aufschrauben.

Luftdruck

Vorne 2.25 bar

Hinten 2,50 bar

Relfengröße

Das Fahrzeug ist serienmäßig mit folgender Reilengröße ausgestattet:

Vorne 100/60-16 50P

Hinten 110V80-16 M/C 55S

Die Reifen sind schlauchlos.

WARNUNG

Nur vom Hersteller freigegebene Reifen verwenden. Die Ver wen dung von nicht freigegebenen Reifenmarken, Reifen- typen und Relfengrößen führt zum Erlöschen der Betriebserlaubnis des Fahrzeuges. Es dürfen nur Reifenpaare vom selben Hersteller verwendet werden.

Futuro 125

WARTUNGSHINWEISE

Handbremshebel Vorderradbremse

Handbremshebel Hinterradbremse

Plötzliche Spielveränderungen oder schwammiger Widersland an den Bremshebeln (1 und 2) sind auf Mängel am Hydrauliksystem zurückzuführen.

Wenn Sie Zweifel an der Betriebssicherheit der Bremsanlage haben, fahren Sie nicht weiter und ziehen Sie umgehend einen SFM-Fachhändler zu Rate.

WARTUNGSHINWEISE

Futuro 125

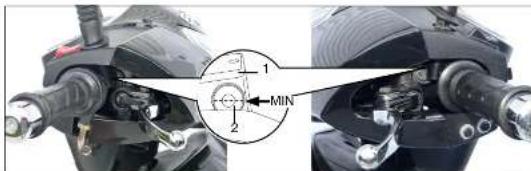

Bremsflüssigkeitsstand kontrollieren

1 MIN 2

Bremsflüssigkeltsbehälter links für Hinterradbremse

Bremsflüssigkeitsbehälter rechts für Vorderradbremse

WARNUNG

Die Bremsflüssigkeit muss alle zwei Jah re durch einen SFM-Fachhändler gewechselt werden. MIN-Markierung nicht unterschreiten! Nur Bremsflüssigkeit der Klassifikation DOT 4 verwenden.

• Lenker so einschlagen, daas der Bremsflüssigkeitsbehälter (1) vasgerecht steht.
• Das Sichtfenster (2) muss bis oberhalb der MIN-Markierung mit Bremstüssigkeit bedockt sein.
• Wenn Luftblasen erkennbar sind: Bremsbeläge auf Verschleiß kontrollieren und gegebenenfalls Bromsflüssigkeit durch den Fachhändler nachfüllen lassen.

ACHTUNG

Bremsflüssigkeit kann Schäden an Lack und Kunststoffteilen verursachen.

Futuro 125

WARTUNGSHINWEISE

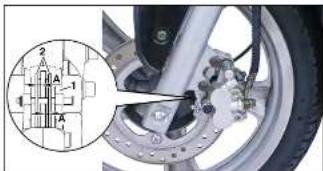

Bremsbeläge kontrollieren

Zu Ihrer Sicherheit sind Arbeiten an der Bremsanlage durch einen SFM-Fachhändler ausführen zu lassen.

Mindestbelegstärke: A = 2,0 mm

Mindestbelagstärke nicht unterschreiten.

Mindestbelegstärke: A = 2,0 mm

- Ist die Mindestbelagstärke unterschritten: Bremsbeläge (2) durch einen SFM-Fachhändler wechseln lassen.

WARTUNGSHINWEISE

Futuro 125

Bremsscheiben kontrollieren

- Sichtkontrolle an den Bremsscheiben (1) für Vorderradbremse und (2) für Hinter-radbremse durchführen.

- Ist die Mindestbelagstärke unterschritten:

- Bremsacheibenstärke überprüfen.

Bremsscheiben durch einen SFM-Fach- händler wechseln lassen.

Mindeststärke: = 3,0 mm

Futuro 125

WARTUNGSHINWEISE

Gasdrehgriffspiel kontrollieren

anderen Teilen behindert wird,

- Gasdrehgriff bis zum spürbaren Widerstand öffnen.

- Spiel messen. Sollwert: A = 1-2 mm

ACHTUNG

Zu Ihrer Sicherheit sind Arbeiten am Gaszug durch einen SFM-Fachhändler ausführen zu lassen.

Kontrolle:

- Kontrollieren Sie den Gaszug durch Drehen des Gasgriffs (1) von geschlossener zur offener Position auf Leichtgängigkeit.

- Durch Bewegen des Lenkers kontrollieren, ob der Gaszug scheuert.

- Kontrollieren Sie den Gaszug, ob er von

TECHNISCHE DATEN
Futuro 125

Motor
Motor Typ: 152QMI-B
Bauart: Einzylinder-Viertakt-Ottomotor
Hubraum: 125 cm	^3
Bohrung: ø 52,4 mm
Hub: 57,8 mm
Verdichtung: 9,2:1
Kühlung: Gebläsekühlung
Leistung: 7,3 kW bei 7.500 1/min
Drehmoment: 9,9 Nm bei 6.000 1/min
Zündanlage: Transistorzündanlage mit elektronischer Zündkontrolle (CDI)
Zündkerze: Elektrodenabstand:	NGK CR 7 HSA0,6 - 0,7 mm
Vergaser: Schiebervergaser DENI Typ PD24J
Leerlaufdrehzahl: 1.700 +/- 100 1/min
Luftfilter: Papierfilter
Anlasser: Elektrostarter und Kickstarter

Futuro 125
TECHNISCHEDATEN

Kraftübertragung
Kupplung: automatische Fliehkraftkuppung
Getriebe: stufenlose Variomatik
Fahrgestell
Fahrzeugausführung:	BT125T-3
Vorderradfederung:	Teleskopgabel, hydraulisch gedämpft, Federweg 120 mm
Hinterradfederung:	Triebatszschwinge, hydraulisch gedämpftes Federbein, Federweg 50 mm
Feige vorne:	Aluřelge MT 16 x 2.5
Feige hinten:	Aluřelge MT 16 x 2.75
Reifen vorne:	100/80-16 50P schlauchlos
Reifen hinten:	110/80-16 55S schlauchlos
Reifendruck:	vorne = 2,25 bar hinten = 2,50 bar
Bremse vorne:	Scheibenbremse ø 220 mm, hydraulisch betätigt, Zweikolbenbremszange
Bremse hinten:	Schelbenbremse ø 220 mm, hydraulisch betätigt, Zweikolbenbremszange

TECHNISCHE DATEN
Futuro 125

Schmier- und Betriebsstoffe
Kraftstoff- Tankinhalt: 9,6 Liter
Kraftstoff: oleffreier Superkraftstoff ROZ 35
Motoröl: Füllmenge:	SAE 10W40 Mineralöl API (SG oder höher)0,7 Liter bei Ölwechsel 0,8 Liter bei Instandsetzung
Gotrieboöl: Füllmenge:	Hypoid-Gotrieboöl SAE 85W-900,10 Liter bei Ölwechsel 0,11 bei Instandsetzung
Gabelöl SAE 10W, 180 ccm pro Holm
Bremstlüssigkeit DOT 4
Elektrische Ausrüstung
Drehstromgenerator: Wechselstrom 12V 160W
Batterle: 12V 6Ah MF (geschlossen, wartungsfrei)
Sicherung: 10 A
Scheinwerfer: Abolend-Fernlicht 12V 35W/35W
Standlicht: 1 x12V 5W
CockpitbeleuchtungTacho:	12V 1,7W
Blinker Kontrolleuchten:Fernlicht Kontrolleuchte:	12V 1,7W
	12V 1,7W
Bruns- Rücklicht: 12V LED
Blinkleuchten, vorne: 2 x 12V 10W
Blinkleuchten, hinten: 12V LED

Futuro 125
TECHNISCHEDATEN

Maße und Gewichte
Gesamtlänge: 1980 mm
Breite über Lenker:	710 mm ohne Rückspiegel
Maximale Höhe:	1140 mm ohne Rückspiegel
Achsabsland:	1330 mm
Sitzhöhe:	850 mm
Leergewicht:	115 kg
Gewicht im fahrbereiten Zustand:	122 kg
Zulässiges Gesamtgewicht:	272 kg
Höchstgeschwindigkeit:	82 km/h

GEWÄHRLEISTUNG

Futuro 125

Gewährleistungsbedingungen

Die Firma SFM GmbH orbringt im Rahmen Ihrer gesetzlichen Gewährleistungsverpflichtungen im Falle eines auftretenden Mangels folgende Leistungen über den autorisierten SFM Händler (Verkäufer) an den Käufer:

1. Die Firma SFM GmbH beseitigt, über den autorisierten SFM Händler (Verkäufer), in einem Zeitraum von 24 Monaten ab Übergabe des Fahrzeuges an den Endkunden, die auftretenden Mängel die auf Material- oder Herstellungstiefen beruhen, durch Reparatur oder Austausch des betroffenen Teiles gemäß den gesetzlichen Gewährleistungsregelungen. Sie kann die verlangte Reparatur bzw. den Auslausch des mangelbehafften Teiles verweigem, wenn dies nur mit unverhältnismäßigen Kosten möglich ist. In diesem Fall kann die Firma SFM GmbH über den autorisierten SFM Händler (Verkäufer) den Mängel durch die jeweils andere Möglichkeit der Nacherfüllung beheben. Sind beide Arten der Nacherfüllung nur mit unverhältnismäßigen Kosten möglich, kann die Firma SFM GmbH über den autorisierten SFM Händler (Verkäufer) die Nacherfüllung insgesamt verweigern.

Dorn Kunden stehen dann die gesetzlichen Ansprüche zu. Ersetzte Telle gehen in das Eigentum der Firma SFM GmbH über.

1. Durch den Einbau von Ersatzleilen im Rahmen eines Gewährleistungstalles wird die ab Lieferung des Fahrzeuges an den Kunden laufende Gewährleistungsfrist nicht verlängert.
2. Von der Gewährleistung unberührt bleiben Abnutzungserscheinungen infolge des normalen Gebrauches sowie Abnutzungen durch unsachgemäße Handhabung und unsachgemäten Gebrauch. Oxydalion und Korrosion werden aufgrund von Umweltreinflüssen hervorgeruften und stellen ebenfalls keinen dem Gewährleistungsrecht unterfallenden Mangel dar.
3. Der Käufer verliert seinen Gewährleistungsanspruch bei: Manipulation des Fahrzeuges, Anbau einer anderen Auspulfanlage, Änderung der Getriebe-, Sekundärübersetzung und bei Anbau von Zubehör und Ersalzteilen, welche nicht von der Firma SFM GmbH freigegeben wurden.

Ebenfalls zu einem Verlust des Gewährleistungsanspruches führen Eingriffe durch eine nicht von der Firma SFM GmbH autorisierte Workstatt sowie die Nichleinhaltung der Wartungsintervalle bei einem autorisierten SFM Händler.
5. Bei Anzeige eines Gewährleistungsfalles hat der Käuter dem Verkäuter das ordnungsgemäß ausgelüllte Serviceholt vorzulegen.
6. Die folgende Tabelle gibt dem Käufer einen Überblick über die durchschnittlichen Grenzen der jeweiligen Verschließteile:

Futuro 125

GEWÄHRLEISTUNG

Verschleißteileliste

Verschleißteile Verschleißgrenzen
Reifen, Schläuche Je nach Fahrweise, Belastung	und Luftdruck kann die Verschleißgrenze schon bei 500 km oder früher erreicht sein.
Schmierstoffe Bei jedem Wartungsintervall.
Leuchtmittel, Glühbirnen	Je nach Fahrbahnbeschaffenheit / Fahrbahnunebenheiten reduziert sich die Lebensdauer, dies kann bereits ab 600 km der Fall sein.
Bremsbeläge, Bremsklöze	Je nach Fahrweise und Belastung können diese bei 1500 km verschlissen sein, im Gelände auch früher.
Dichtringe, Dichtmittel, O-Ringe, Wellendichtringe	Müssen um eine einwandfreie Funktion zu gewährleisten bei jedem Wartungsintervall oder bei Bedarf ersetzt werden.
Öte, Luftfiller, Dichtheitskontrolle des Schmiersystems	Bei der ersten Inspektion nach 1000 km dann bei allen Wartungsintervallen (alle 3000 km / 8000 km). Oststand vor jeder Fahrt prüfen.
Riadlager, Lenkungslager, Wellendichtringe der Gabel, Radnabe, Gabelholme	Je nach Fahrbahreschaffenheit und Pflege ist ein Verschleiß ab 1500 km möglich Verschmutzung setzt die Lebensdauer herab. Nicht mit dem Hochdruckreiniger waschen!
Schwingenlager	Je nach Belastung und Pflege ab 1500 km.
Tachowellen / Kabel, Tachoantriebe	Je nach Pflege ab 500 km.
Verkleidungsschelben, Verkleidungsteile	Werden bei der Reinigung mit einem falschen Reinigungsmittel sofort matt oder die Oberfläche verkratzt.

GEWÄHRLEISTUNG
Futuro 125
Verschleißteileliste

Verschleißteile Verschleißgrenzen
Luftfilter	Bei jedem regelmäßigen Wartungsintervall und bei starker Beanspruchung früher.
Startorbatterie, Akkus, Sicherungen, Anlassorkohlen, Anlassorfroilauf	Je nach Aufluentomperatur ist mil einem Ausfall ab dem 6. Monat zu rechnen, bei Kurzstrocken früher.
Spiegelgläser Je nach Aufluentemperatur und Pflege ab dem 6. Monat, im Winterbetrieb auch früher.
Seilzüge, Bremssolle, Gaszüge Je nach Einsatz und Pflege ab dem 6. Monat.
Selbstächernde Muttern, Splinte, Sicherungsbleche, verkiebte Schraubverbindungen	Bei jeder Wartung oder bei jedem Öfthen der Mutter oder der Sicherung.
Variomatikrollen, Übertragungsriemen, Keiliernen, Riemenscheiben	Je nach Fahrweise und Belastung können diese bei 500 km verschlissen sein.
Kupplungsbeilage / Reibscheiben	Je nach Fahrweise und Belastung können diese bei 500 km verschlissen sein.
Kolben, Zylinder, Kurbelwelle, Pleuel Motorlager	Je nach Fahrweise, Belastung und Pflege können diese Bauteile bei 200 Betriebstunden verschlissen sein.
Zündkerze Bei jedem oder jedem zweiten Wartungsintervall.
Auspuffanlage, Kontrolle der Halterungen	Kontrolle bei jeder Wartung, je nach Fahrweise, Belastung und Pflege können diese Bauteile bei 500 Betriebstunden verschlissen sein, im Winter- und Kurzstreckenbetrieb auch früher. Oxidation / Korrosion ist ein Pflegemangel!

Futuro 125

INSPEKTIONSPLAN

Bitte beachten Sie folgendes:

• Inspektionsarbeiten während des Gewährleistungszeitraumes und danach ausnahmslos durch einen von uns anerkennten Fachhändler unfürden insen
• Inspektionsintervalle einhalten und vom Fachhändler bestätigen lassen.

- Nur Original-SFM-Ersatzteile verwenden.

ACHTUNG

Bel Nichtbeachtung erlischt der Gewährleistungsanspruch.

Im Inspektionsplan werden die verschiedenen Arbeiten erläutert. Inspektionsintervalle sind während der Gewährleistungszeitraum einzuhalten.

Lassen Sie Ihren Motorroller regelmäßig bei einem autorisierten SFM-Händler überprüfen, so dass Ihr Motorroller in gutem Zustand bleibt.

HINWEIS

Falls Sie auf staubigen Straßen fahren, lassen Sie den Luftfiller öllers Reinigen oder austauschen, als im Wartungsplan vorgesehen.

Sollten Sie regelmäßig Höchstgeschwindigkeit fahren und / oder sollte das Fahrzeug einen hohen Kilometerstand erreicht haben, lassen Sie öfters als im Wartungsplan vorgesehen. Wartungsarbeiten von Ihrem SFM-Händler durchführen.

WARNUNG

Sicherheitsgründe verbieten es, über einen eng begonzten Rahmen hinaus Reparaturen und Einstellarbeiten an Motor und Fahrgestell selbständig vorzunehmen. Durch Basteln an sicherheitsrelevanten Tellen gefährdet man sich und andere Verkehrsteilnehmer.

Dies gilt insbesondere für Arbeiten an: Auspuffanlage, Vergaser, Zündanlage, Len kung, Bremsanlage und Beleuchtung.

Vor Beginn der Arbeit an der elektrischen Anlage zur Vermeidung von Kurzschlüssen Batterie-Minuspol abklemmen.

INSPEKTIONSPLAN
Futuro 125

I = Inspektion, reinigen, und einstellenA = AustauschenR = Reinigen (Ersatz falls notwendig)S = Schmieren
BautelleBaugruppe	vor jederInbetriebnahme	1. Servicenach1.000 kmoder 1 Monat	alle3.000 kmoder6 Monate	alle6.000 kmoder12 Monate	alle12.000 kmoder24 Monate
Luftfilter (Papierfilter) ITR A A
Ölfilter (Sieb) R R
Motoröl I A A
Kraftstofffilter III A A
Zündkerze II A A
Zündzeitpunkt II
Ventilspiel II
Kompressionatest I
Vergaser (Leerlaufeinstellung)	III
Gaszugspiel	III
Getriebeöl	I	A	I	A
Getriebe dicht	III
Kurbelwellengehäuse dicht	III
Kurbelwellengehäuse Entlüftung		II
Antriebsriemen; Rollen			I	I/A
Kupplungscheibe			I	I/A

Futuro 125
INSPEKTIONSPLAN

I = Inspektion, reinigen, und einstellenA = AustauschenR = Reinigen (Ersatz falls notwendig)S = Schmieren
Bautelle Baugruppe	vor jeder Inbetriebnahme	1. Service nach 1.000 km oder 1 Monat	alle 3.000 km oder 6 Monate	alle 6.000 km oder 12 Monate	alle 12.000 km oder 24 Monate
Schrauben und Muttern (Motor)	III
Auspulfsystem		II
Kraftslofftank und Leitungen	III
Batterie	III
Lenkerkopfager und Lenker	III
Federung vorne / hinten	II		I
Stoßclämpfer II	I
Reifendruck	III
Bromsenfunktion / Bromsbeläge	III
Bremsflüssigkeit	III		A / alle		2 Jahre
Haupt- und Soilomständer	IV/S	I / S
Beleuchtung, Elektrik, Anzeiten	III
Schrauben und Muttern (Fahrgestell)	III

WARTUNGSBESTÄTIGUNG

Futuro 125

Motor / Fahrgestell

ÜbergabeprüfungHändlerstempel:km......Datum......	1000 km oder 1 Monat1. ServiceHändlerstempel:km......Datum......	nach 3.000 km oder6 MonateHändlerstempel:km......Datum......	nach 6.000 km oder12 MonatenHändlerstempel:km......Datum......
nach 9.000 km oder18 MonatenHändlerstempel:km......Datum......	nach 12.000 km oder24 MonatenHändlerstempel:km......Datum......	nach 15.000 km oder30 MonatenHändlerstempel:km......Datum......	nach 18.000 km oder36 MonatenHändlerstempel:km......Datum......

Futuro 125

WARTUNGSBESTÄTIGUNG

Bremsflüssigkeit

Bremstüssigkeit neu ja noin	Bremstüssigkeit neu ja noin	Bremstüssigkeit neu ja noin	Bremstüssigkeit neu ja noin
km......	km......	km......	km......
Datum......	Datum......	Datum......	Datum......
Stempel, Unterschrift	Stempel, Unterschrift	Stempel, Unterschrift	Stempel, Unterschrift

SACHS

BIKES

Strawinsky-Straße 27b · D-90455 Nürnberg

E-Mail: [e-mail] · www.sfm-bikes.de
