BEDIENUNGSANLEITUNG Mechanika Profi Due ECM

Bedienungsanleitung · Instruction Manual · Handleiding

Liebe Kundin, lieber Kunde

mit der MECHANIKA & TECHNIKA PROFI DUE haben Sie eine Espresso-Kaffeemaschine der absoluten Spitzenklasse erworben.

Wir danken Ihnen für Ihre Wahl und wünschen Ihnen viel Freude an Ihrer Maschine und vor allem natürlich an der Zubereitung von Espresso und Cappuccino in perfekter Qualität.

Wir bitten Sie, diese Bedienungsanleitung vor Gebrauch der Maschine sorgfältig durchzulesen und zu beachten.

Sollte der eine oder andere Punkt Ihnen nicht klar und verständlich sein, oder benötigen Sie weitere Informationen, so bitten wir Sie, vor der Inbetriebnahme mit Ihrem Händler Kontakt aufzunehmen.

Bewahren Sie diese Bedienungsanleitung an einem sicheren Platz griffbereit auf, um bei eventuellen Problemen auf diese zurückgreifen zu können.

Dear customer,

Deutschland / Germany /

Duitsland / Германия

Tel. [phone] - 9255- 0

Fax [phone] - 9255 - 25

E-Mail / e-mail [e-mail]

Internet www.ecm.de

Technische Änderungen vorbehalten / Technical data subject to change without notice /

2.1 Allgemeine Sicherheitshinweise 6

3 GERÄTEBESCHREIBUNG 7

3.1 Geräteteile 7

3.2 Technische Daten....8

4 INSTALLATION DER MASCHINE 8

4.1 Vorbereitungen zur Installation 8

4.2 Stromanschluss....9

4.3 Anschluss an die Wasserversorgung 9

4.4 Installation eines Wasserabflusses....10

5 ERSTINBETRIEBNAHME 10

5.1 Erstinbetriebnahme....10

6 BETRIEB DER MASCHINE ....11

6.1 Vorbereitung der Maschine....11

6.2 Zubereitung von Kaffee....11

6.3 Heißwasserentnahme 12

6.4 Dampfentnahme....12

7 REINIGUNG UND WARTUNG 13

7.1 Allgemeine Reinigung....13

7.2 Reinigung und Entfettung der Brühgruppe 13

7.3 Entleerung des Kessels....13

7.4 Kleine technische Servicearbeiten 14

8 TRANSPORT UND LAGERUNG....15

8.1 Verpackung....15

8.2 Transport 15

8.3 Lagerung 15

9 ENTSORGUNG....15

10 CE-KONFORMITÄT....16

11 RATSCHLÄGE UND PROBLEMLÖSUNGEN 16

1 Filterträger mit 1 Auslauf
1 Filterträger mit 2 Ausläufen
1 Eintassensieb
1 Zweitassensieb
1 Blindsieb
1 Messlöffel
1 Tamper
1 Reinigungspinsel

1 Flexschlauch für Festwasseranschluss-Maschine 1/8 Zoll + 3/8 Zoll für Anschluss Wasserleitung

2 ALLGEMEINE HINWEISE

2.1 Allgemeine Sicherheitshinweise

• Sicherstellen, dass die Gerätespannung auf dem Typenschild mit der Netzspannung übereinstimmt.
• Anschluss der Maschine nur gemäß den in Kapitel 4 aufgeführten Hinweisen durchführen.
• Maschine nur an eine geerdete Steckdose anschließen und nicht unbeaufsichtigt eingeschaltet lassen.
• Netzkabel nicht rollen oder knicken.
• Kein Verlängerungskabel und keine Mehrfachsteckdose verwenden.
• Maschine auf eine stabile und waagerechte Fläche stellen. Um eine waagerechte Aufstellung zu gewährleisten ggf. höhenverstellbare Gerätefüße anpassen.
• Maschine nicht auf heiße Flächen stellen.
• Die Maschine nicht ins Wasser tauchen, unter fließendes Wasser halten oder mit feuchten Händen bedienen.
• Maschine nur von handlungsfähigen Erwachsenen bedienen lassen.
• Maschine ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Wasseranschlussmaschinen bitte nur von autorisiertem Personal installieren lassen.
• Nicht im Freien betreiben bzw. äußeren Witterungseinflüssen oder Gefriertemperaturen aussetzen.
• Verpackung außerhalb der Reichweite von Kindern aufbewahren.
• Nur Original-Ersatzteile verwenden.
• Maschine nicht mit kohlensäurehaltigem Wasser, sondern nur mit weichem Trinkwasser (bis 4° dH = Grad deutscher Härte) betreiben.
  • Maschine nicht ohne Wasser betreiben.

Bestehen Unklarheiten oder sollten weitere Informationen erforderlich sein, bitten wir Sie, sich vor Inbetriebnahme der Maschine mit Ihrem autorisierten ECM Manufacture-Fachhändler oder unserem Zentralkundendienst in Verbindung zu setzen.

Unsere Geräte entsprechen den gültigen Sicherheitsbestimmungen.

Reparaturen oder Austausch einzelner Komponenten dürfen ausschließlich von autorisierten ECM Manufacture Service-Stellen durchgeführt werden. Ist das Stromkabel beschädigt, muss dieses umgehend von dem autorisierten Fachhändler bzw. von seinem gleichberechtigtem Servicepartner instandgesetzt werden, um eine Gefährdung auszuschließen / zu vermeiden.

Bei Nichtbeachtung übernehmen wir keinerlei Haftung und sind auch nicht regresspflichtig.

Autorisierte Service-Stellen außerhalb Europas können Sie bei uns erfragen.

Bitte verwenden Sie bei Benutzung der Espressomaschine einen Wasserfilter / Wasserenthärter. Setzen Sie sich vor einer solchen Maßnahme mit Ihrem Fachhändler in Verbindung.

2.2 Bestimmungsgemäße Verwendung

Die MECHANIKA & TECHNIKA PROFI DUE darf nur für die Kaffeezubereitung, Heißwasser- und Dampfentnahme verwendet werden. Jegliche Benutzung für andere Zwecke ist seitens des Herstellers untersagt und zu unterlassen. Für Schäden, die auf nicht sachgemäßen Gebrauch zurückzuführen sind, übernehmen wir keinerlei Haftung und sind auch nicht regresspflichtig.

Dieses Gerät ist für die Verwendung im Haushalt und in folgenden Bereichen vorgesehen:

• Küchen in Geschäften, Büros oder anderen Arbeitsumgebungen;
  • Landwirtschaftlichen Betrieben;
  • Hotels, Motels oder anderen Unterkünften;
• Unterkünften mit Frühstücksangebot.

3 GERÄTEBESCHREIBUNG

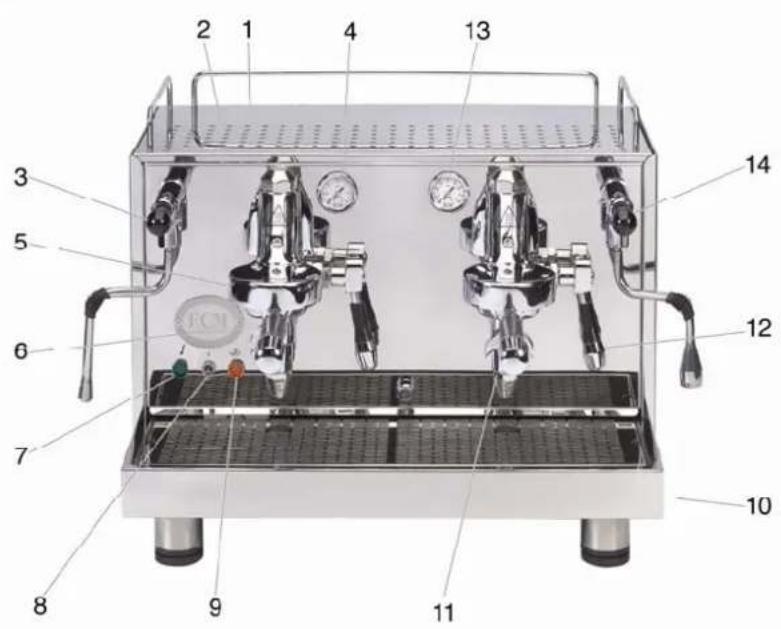

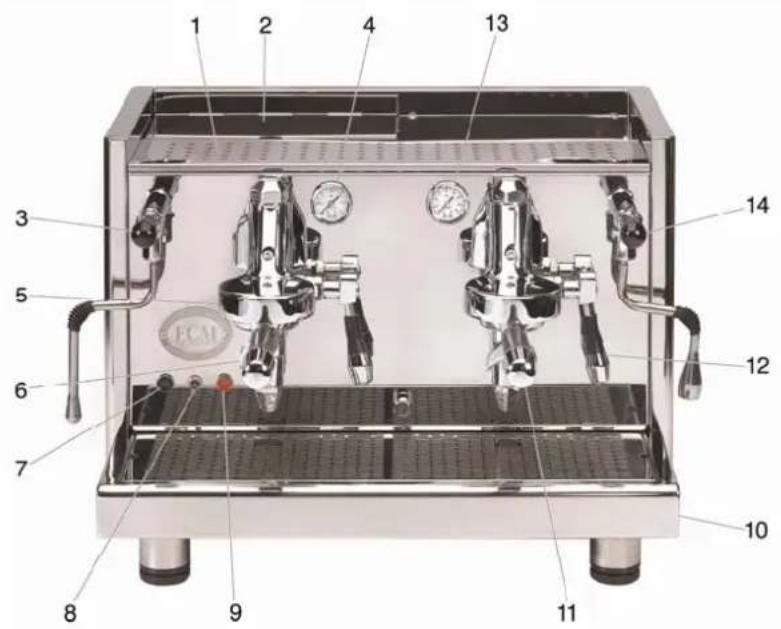

3.1 Geräteteile

1. Tassenablage
2. Frischwasserbehälter (unter Tassenablage)
3. Griff Dampfventil mit Dampfrohr
4. Kesseldruckmanometer
5. Brühgruppe
6. Kaffeeauslauf
7. Kontrolllampe grün
8. Ein- und Ausschalter
9. Kontrolllampe orange
10. Wasserauffangschale
11. Filterträger
12. Brühgruppenbedienhebel
13. Pumpendruckmanometer
14. Griff Heißwasserventil mit Heißwasserrohr

Verletzungsgefahr: Folgende Geräteteile sind heiß oder können es werden:

• Bereich der Hebelventile für Dampfentnahme und Heißwasserentnahme
  • Dampf- und Heißwasserrohr
• Brühgruppe
• Siebträger
  • Gehäuse: Oberseite und Seitenteile

3.2 Technische Daten

Spannung / Volt: 230 V (andere Spannungsarten auf Anfrage)

Leistung / Watt: 2.500 W

Wasserbehälter: ca. 3,0 Liter

Abmessungen: Mechanika Profi Due: B x T x H / 545 mm x 450 mm x 425 mm

Technika Profi Due: B x T x H / 580 mm x 472 mm x 415 mm

Abmessungen mit Filterträger: Mechanika Profi Due: B x T x H / 545 mm x 558 mm x 425 mm

Technika Profi Due: B x T x H / 580 mm x 580 mm x 415 mm

Gewicht:

42

kg

4 INSTALLATION DER MASCHINE

Die Installation darf ausschließlich durch qualifiziertes Personal und gemäß den im Folgenden aufgeführten Anweisungen sowie in Einklang mit den gültigen Gesetzen erfolgen.

Im Folgenden werden Vorbereitung, Stromanschluss, Wasseranschluss und Abflussanschluss der Maschine erläutert.

4.1 Vorbereitungen zur Installation

• Maschine auf eine stabile und waagerechte Fläche stellen. Um eine waagerechte Aufstellung zu gewährleisten ggf. höhenverstellbare Gerätefüße anpassen.
  • Maschine nicht auf heiße Flächen stellen.

4.2 Stromanschluss

• Sicherstellen, dass die Gerätespannung auf dem Typenschild mit der Netzspannung übereinstimmt.
• Maschine nur an eine geerdete Steckdose anschließen und nicht unbeaufsichtigt eingeschaltet lassen.
• Netzkabel nicht rollen oder knicken.
• Kein Verlängerungskabel und keine Mehrfachsteckdose verwenden.

4.3 Anschluss an die Wasserversorgung

Wichtig

Überprüfen Sie, ob die Wasserleitung an ein Trinkwassernetz mit Betriebsdruck zwischen 0 und 1,5 bar angeschlossen ist. Sollte der Druck 1,5 bar überschreiten, verwenden Sie einen Druckminderer. Beachten Sie, dass die Wasserversorgung häufig nicht mit gleichbleibendem Druck erfolgt. Sobald eine zeitweise Überschreitung von 1,5 bar möglich ist, verwenden Sie einen Druckminderer.

Stellung „0“ Wassertank Stellung „1“ Festwas

0 | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |

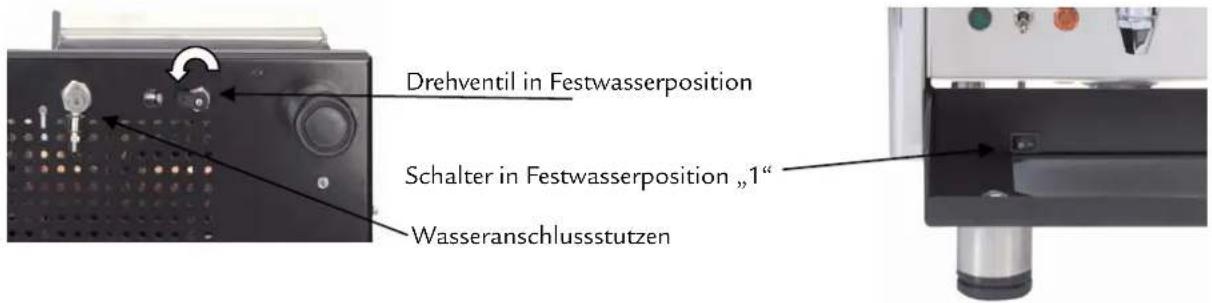

Gerät im Betrieb mit Festwasseranschluss

Schließen Sie den Wasseranschlussschlauch an den Wasseranschlussstutzen an und verschrauben Sie diesen (s. Abb. 1).

Beim Betrieb der Maschine mit Festwasseranschluss ist das Drehventil in die Richtung des Wasseranschlussstutzen zu drehen (s. Abb. 1). Der Wasseranschlussstutzen befindet sich im hinteren Bereich der Bodenplatte ( s. Abb. 1). Zusätzlich ist der Schalter hinter der Wasserauffangschale auf Pos. 1 zu stellen (s. Abb. 2), damit der Frischwasserbehälter abgeschaltet und die Elektronik der Espressomaschine auf Festwasserbetrieb umgestellt wird. Bitte stellen Sie sicher, dass das Absperrventil an Ihrem Wasseranschluss, beim Festwasseranschluss-Betrieb, immer geöffnet ist.

Abb. 1

Drehventil in Festwasserposition Schalter in Festwasserposition „1“ Wasseranschlussstutzen

Abb. 2

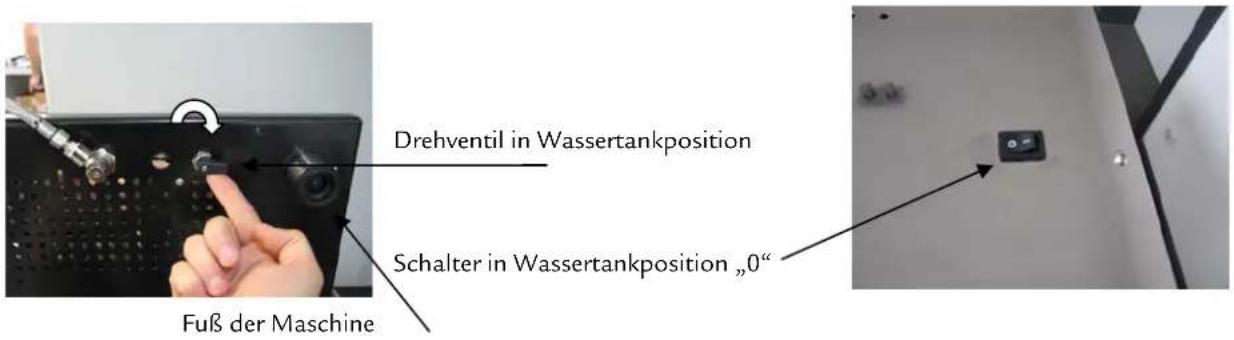

Gerät im Betrieb mit Wassertank

Beim Betrieb der Maschine mit Wassertank ist das Drehventil in die Richtung des Maschinenfußes zu drehen (s. Abb. 3). Zusätzlich ist der Schalter hinter der Wasserauffangschale auf Pos. 0 zu stellen (s. Abb. 4).

A b b . 3

Drehventil in Wassertankposition Schalter in Wassertankposition „0“ Fuß der Maschine

Wichtig

• Der Anschluss der Maschine an die Wasserversorgung und die Installation eines Druckminderers darf ausschließlich durch Fachpersonal erfolgen.
• Zur Vermeidung einer vorzeitigen Verkalkung der Maschine empfehlen wir die Verwendung eines Wasserenthärters. Ein 8 l-Wasserenthärter (Art.-Nr. 89530) kann aus unserem Sortiment bestellt werden.

4.4 Installation eines Wasserabflusses

Standardmäßig wird das Restwasser durch regelmäßiges Entleeren der Wasserauffangschale durch den Benutzer entsorgt. Es gibt jedoch die Möglichkeit, nachträglich einen Direktanschluss an das Abflusssystem zu installieren.

Wichtig

Sollten Sie sich für einen Direktanschluss der Maschine an das Abflusssystem entscheiden, muss nachträglich eine Bohrung in den Boden der Wasserauffangschale vorgenommen werden. Diese Änderung kann durch entsprechendes Fachpersonal bzw. unseren Zentralkundendienst durchgeführt werden.

Schließen Sie einen Schlauch ( 15 mm) an das dafür vorgesehene Verbindungsstück auf der Unterseite und an einen vorher angebrachten Siphonabfluss an.

5 ERSTINBETRIEBNAHME

5.1 Erstinbetriebnahme

Lesen Sie vor Inbetriebnahme der Maschine die Bedienungsanleitung sorgfältig und vollständig durch.

Vor der Inbetriebnahme überprüfen, dass

• das Dampf- und Heißwasserventil geschlossen ist.
• die Maschine ausgeschaltet ist. (Der Metallkippschalter steht in unterer Position.)
  • der Stecker nicht in die Steckdose eingesteckt ist.
  • die Wasserauffangschale richtig eingesetzt ist.

Beginnen Sie jetzt mit der Inbetriebnahme der Maschine:

1. Bei Inbetriebnahme mit Wassertank: Tassenablage öffnen.
2. Bei Inbetriebnahme mit Wassertank: Den Wasserbehälter herausnehmen und gründlich reinigen.

3. Bei Inbetriebnahme mit Wassertank: Den Wassertank mit kalkarmen Frischwasser befüllen und die Tassenablage wieder schließen.

4. Den Stecker in die Steckdose einstecken und den Metall-Kippschalter auf Pos. „1“ (vgl. S.9) stellen. Jetzt ist die Maschine eingeschaltet.

5. Die grüne Kontrollleuchte leuchtet auf.
6. Die Pumpe läuft an und befüllt den Kessel der Maschine mit Frischwasser.
7. Sobald die Befüllung des Kessels beendet ist, erfolgt kein Pumpengeräusch mehr. Die orange Kontrollleuchte ist eingeschaltet. Bei Inbetriebnahme mit Wassertank: Sobald das Frischwasser im Wasserbehälter unter ein bestimmtes Niveau absinkt, schaltet die Maschine elektrisch ab und die Kontrollleuchte erlischt. Jetzt müssen Sie frisches Wasser nachfüllen. Die Maschine heizt automatisch auf.
8. Bei Inbetriebnahme mit Wassertank: Da für die Erstbefüllung des Kessels besonders viel Wasser gebraucht wird, muss der Wasserbehälter anschließend wieder mit Wasser befüllt werden.
9. Warten Sie bitte, bis das Kesseldruck-Manometer einen Wert von ca. 1,0-1,25 bar anzeigt.
10. Eine manuelle „Kesselentlüftung“ ist nicht notwendig, da bei der MECHANIKA & TECHNIKA PROFI DUE ein professionelles Anti-Vakuumventil eingebaut ist, das den Kessel während der Aufheizphase entlüftet.
11. Jetzt den Brühgruppenbedienhebel ganz nach oben stellen und ca. 250 ml Wasser entnehmen. Dadurch wird der Wärmetauscher befüllt und die Zirkulation des Wasserkreislaufes im Thermosyphonsystem gestartet.
12. Anschließend den Brühgruppenbedienhebel ganz nach unten stellen. Bei Inbetriebnahme von Wassertankmaschinen den Wasserbehälter neu befüllen.
13. Die Maschine ist jetzt betriebsbereit. Stellen Sie die Tassen auf das Tassenablageblech, damit diese immer vorgewärmt sind. Der Kaffeegenuss kann beginnen.

Die MECHANIKA & TECHNIKA PROFI DUE verfügt über eine Sicherung, die verhindert, dass das Gerät überfüllt.

Es kann vorkommen, dass die Maschine bei der Erstinbetriebnahme, oder wenn eine große Menge Wasser über das Heißwasserventil entnommen wurde, nicht aufheizt. Bitte schalten Sie die Maschine in diesem Fall über den Ein- und Ausschalter kurz ein und aus.

6 BETRIEB DER MASCHINE

6.1 Vorbereitung der Maschine

Die ausgeschaltete Maschine wird wie folgt in Betrieb genommen:

1. Bei Inbetriebnahme mit Wassertank: Wassertank befüllen.
2. Bei Inbetriebnahme von Wasseranschlussmaschinen darauf achten, dass immer Wasserdruck in der Leitung ist.
3. Überprüfen Sie, ob genug Wasser im Wasserbehälter ist.
4. Schalten Sie jetzt die Maschine ein (Schalter auf „1“).
5. Warten Sie, bis das Manometer einen Wert von ca. 1,0-1,25 bar anzeigt.
6. Die Aufheizzeit dauert in der Regel je nach Umgebungstemperatur ca. 25 Minuten.
7. Jetzt ist die Maschine betriebsbereit.
8. Vor der ersten Kaffeezubereitung kurz den Brühgruppenbedienhebel mit eingespanntem Filterträger ganz nach oben stellen und etwas heißes Wasser durchlaufen lassen. Dadurch wird der Filterträger optimal erwärmt.

Der Filterträger sollte am besten in die Brühgruppe eingespannt bleiben, damit er immer warm bleibt.

6.2 Zubereitung von Kaffee

Verwenden Sie bitte den Filterträger mit 1 Auslauf und das entsprechende kleinere Sieb (Eintassensieb) für die

Zubereitung einer Tasse und den Filterträger mit 2 Ausläufen und dem großen Sieb (Zweitassensieb) für die Zubereitung von zwei Tassen. Es ist wichtig, dass das jeweilige Sieb fest in den Filterträger eingesetzt ist.

Befüllen Sie das jeweilige Sieb mit Kaffeemehl mit der richtigen Mahlung für Espresso bzw. Café Crème. Verwenden Sie etwa einen gestrichenen Messlöffel (ca. 7 g) pro Tasse.

Bitte überfüllen Sie den Messlöffel nicht, wie abgebildet!

Jetzt drücken Sie das Kaffeemehl mit dem mitgelieferten Tamper etwas an. Üben Sie dabei nicht zu viel Druck aus. Setzen Sie den Siebträger fest in die Gruppe ein.

Stellen Sie die Tasse unter den Kaffeeauslauf (bei Zubereitung von 2 Tassen jeweils eine Tasse unter jeden Kaffeeauslauf).

Jetzt stellen Sie den Brühgruppenbedienhebel nach oben und die Kaffeezubereitung beginnt. Das Frischwasser aus dem Expansionsventil wird während der Kaffeezubereitung über den Wassertankadapter zurückgeleitet. Wenn die Tasse gefüllt ist, muss der Brühgruppenbedienhebel wieder nach unten gestellt werden.

Aus der unteren Öffnung des Brühgruppenzylinders entladen sich Restdruck/Restwasser in die Wasserauffangschale. Auf dem Pumpendruckmanometer können Sie den Brühdruckaufbau verfolgen. Ist das Kaffeemehl zu grob, kann kein Brühdruck über 9 bar aufgebaut werden.

Hinweis: Nach Beendigung des Brühvorgangs zeigt das Manometer noch einen gewissen Restdruck an. Erst bei erneuter Kaffeezubereitung können Sie den Druckaufbau wieder verfolgen.

Wird der Brühgruppenbedienhebel nach der Kaffeezubereitung nicht ganz nach unten gestellt, spritzen bei Herausnahme des Filterträgers aus der Kaffeebrühgruppe Heißwasser und Kaffeesud. Dies kann zu Verletzungen führen.

• Ein optimales Kaffee-Ergebnis ist nur mit frisch gemahlenem Kaffee möglich. Hierzu sollten Sie eine Profi-Mühle verwenden. In unserem Sortiment finden Sie einige professionelle Mühlen in kompakter Form.
• Zum Anpressen des Kaffeemehls empfehlen wir Edelstahl-Tamper mit 58 mm Durchmesser.

6.3 Heißwasserentnahme

1. Geeignetes Gefäß (mit wärmeisoliertem Haltegriff) unter das Heißwasserrohr halten.
2. Jetzt können Sie sprudelndes Wasser (z. B. für Tee) entnehmen.

Bei ausgeschalteter Maschine kann mehr Heißwasser entnommen werden. Die Maschine muss jedoch zur Heißwasserentnahme nicht zwingend ausgeschaltet werden.

Vorsicht! Die Heißwasserdüse am Ende des Auslassrohres in das Gefäß halten, damit Verletzungen durch Heißwasserspritzer vermieden werden.

6.4 Dampfentnahme

Die MECHANIKA & TECHNIKA PROFI DUE ermöglicht die Erzeugung von Dampf zum Erhitzen oder Aufschäumen von Flüssigkeiten, wie z.B. Milch oder Glühwein. Sie ist eine professionelle Espressomaschine in kompakter Form und hat ein enormes Dampfvolumen. Dies bedeutet, dass Sie innerhalb weniger Sekunden Milchschaum zubereiten können. Beachten Sie deshalb die untenstehenden Punkte, damit die Milch nicht durch zu lange Dampfentnahme zum Kochen gebracht wird, da der Milchschaum sonst zerfällt.

1. Wichtig: Dampfventil für ca. 5 Sekunden öffnen, damit das Kondenswasser entfernt wird und Sie einen trockenen Dampf erhalten.
2. Dampfdüse (sie befindet sich am Endstück des Dampfrohres) in die Flüssigkeit eintauchen.
3. Dampfhahn wieder öffnen.
4. Flüssigkeit erwärmen und/ oder aufschäumen.
5. Nach dem Aufschäumen oder Erhitzen, kurz Dampf in die Wasserauffangschale ablassen, um ein Verkleben der Öffnungen in der Dampfdüse zu vermeiden.

Verletzungsgefahr Düse immer unter der Oberfläche der Flüssigkeit halten, damit es nicht zu Spritzern kommt.

Wichtig Dampfdüse und Dampfrohr nach jedem Gebrauch mit einem feuchten Tuch reinigen, damit eventuelle Flüssigkeitsreste sofort beseitigt werden und nicht verhärten.

Verletzungsgefahr Bei der Reinigung ist Hautkontakt mit dem Dampfrohr unbedingt zu vermeiden.

7 REINIGUNG UND WARTUNG

Eine regelmäßige und sorgfältige Pflege ist für die Leistung, Lebensdauer und Betriebssicherheit Ihrer Maschine sehr wichtig.

Vorsicht!

Vor der Reinigung die Maschine immer ausschalten (Netzschalter in unterer Position), den Stecker aus der Steckdose ziehen und das Gerät auf Raumtemperatur abkühlen lassen (mindestens 30 Minuten).

7.1 Allgemeine Reinigung

Tägliche Reinigung:

Reinigen Sie Filterträger, Siebe, Wasserbehälter, Wasserauffangschale, Tropfblech der Wasserauffangschale, Messlöffel und Tamper täglich mit warmem Wasser und/oder einem lebensmittelechten Spülmittel. Säubern Sie das Duschensieb und die Gruppendichtung im unteren Bereich der Kaffeebrühgruppe von sichtbarer Verschmutzung ohne diese Teile zu entnehmen.

Reinigung je nach Erfordernis:

Reinigen Sie Dampf- und Warmwasserventil nach jedem Gebrauch. Säubern Sie das Außengehäuse bei abgeschalteter und abgekühlter Maschine.

Zur Reinigung weiches angefeuchtetes Tuch verwenden. Auf keinen Fall Scheuermittel oder chlorhaltiges Reinigungsmittel einsetzen!

Entleeren Sie die Wasserauffangschale rechtzeitig. Warten Sie nicht bis diese randvoll ist.

7.2 Reinigung und Entfettung der Brühgruppe

Gruppenreiniger in Tabletten- und Pulverform zur bequemen Reinigung und Entfettung der Brühgruppe ist bei uns erhältlich. Die Gruppenreinigung mit den Reinigungstabletten kann wöchentlich durchgeführt werden. Das Gruppenreinigungspulver ist etwas stärker lösend, daher ist eine Entfettung der Brühgruppe im 2-wöchentlichen Abstand bzw. im wöchentlichen Abstand mit der halben Beutelmenge ausreichend.

Die Reinigung erfolgt mittels dem im Lieferumfang enthaltenen Blindsieb wie folgt:

1. Heizen Sie die Maschine auf.
2. Setzen Sie das Blindsieb in den Filterträger.
3. Legen Sie eine Reinigungstablette in das Blindsieb ein bzw. geben Sie das Reinigungspulver in das Blindsieb.
4. Setzen Sie den Filterträger ein.
5. Betätigen Sie den Brühgruppenbedienhebel, damit sich das Blindsieb mit Wasser befüllt.
6. Lassen Sie den Reiniger einwirken, indem Sie den Brühgruppenbedienhebel nicht ganz nach unten legen, sondern nur bis zur Hälfte.
7. Nach ca. 1 Minute den Hebel ganz nach unten drücken, so werden aus dem Zylinder unter der Brühgruppe das Fett bzw. die Öle abgelassen.
8. Wiederholen Sie die Punkte 5-7 mehrmals, bis aus dem Zylinder der Brühgruppe wieder klares Wasser ausläuft.
9. Filterträger mit Blindsieb entnehmen, mit frischem Wasser ausspülen, anschließend wieder einsetzen.
10. Betätigen Sie den Brühgruppenbedienhebel für ca. 1 Minute, dann wieder ganz nach unten drücken.
11. Entnehmen Sie den Filterträger und wiederholen Sie Punkt 10. Danach ist die Brühgruppe wieder einsatzbereit.

Vorsicht!

Während der Reinigung mithilfe des Blindsiebs kann es zu heißen Wasserspritzern kommen.

7.3 Entleerung des Kessels

Bei Wassertankbetrieb

1. Aufheizen lassen bis das Gerät ausreichenden Druck erreicht hat (ca. 1,25 bar).

2. Gerät ausschalten

3. Heißwasserventil öffnen

Somit können Sie 95% des Kesselinhaltes entleeren.

Bei Wasseranschlussbetrieb

1. Aufheizen lassen bis das Gerät ausreichenden Druck erreicht hat (ca. 1,25 bar).
2. Bitte das Gerät vom Festwasseranschluss trennen
3. Gerät ausschalten
4. Heißwasserventil öffnen

7.4 Kleine technische Servicearbeiten

Austausch der Gruppendichtung (Gruppendichtung (Art.-Nr. C449900229) und Duschensieb (Art.-Nr.

C519900103) sind gleichzeitig auszuwechseln)

1. Maschine abschalten (den Metall-Kippschalter auf „0“ stellen) und den Netzstecker ziehen
2. Dampfventilhebel in die obere Position bringen und allen Dampf ablassen. Den Hebel wieder nach unten kippen.
3. Maschine auf Raumtemperatur abkühlen lassen.

Im Folgenden wird die weitere Vorgehensweise dargestellt (siehe Abbildungen):

1.Brühgruppe zu Beginn	2.Flachschaubenzieher wird am Duschensieb angesetzt, um diese und die Dichtung auszuhebeln	3.Duschensieb und Dichtung sind jetzt fast herausgehebelt
4.Duschensieb und Dichtung aus der Brühgruppe entnehmen	5.Jetzt die neuen Teile vorbereiten (die abgerundete Seite der Gruppendichtung mit ECM-Aufdruck nach oben zur Brühguppe)	6.Gruppe mit Bürste reinigen. Duschensieb fest in die Dichtung einpassen
7.Mit der Hand das Duschensieb mit der Dichtung einsetzen	8.Filterträger ohne Sieb nehmen	9.Die Einhebelung zur richtigen Befestigung beginnt
10.Solange hebeln bis Duschensieb mit der Dichtung richtig sitzt	11.Jetzt kann der Filterträger mit Sieb problemlos fest eingesetzt werden	12.Die Brühgruppe ist wieder einsatzbereit

Die Maschine wieder, wie auf Seite 11 dieser Bedienungsanleitung beschrieben, in Betrieb nehmen.

Die Dampfauslaufdüse ist verstopft

Die Löcher der Dampfdüse vorsichtig mit einer Nadel oder Büroklammer säubern.

Das Endstück des Dampfrohres kann hierzu auch abgeschraubt werden.

Wichtig

Die kleine Dichtung zwischen Düse und Gewinde nicht verlieren! (Art.-Nr. P6002.1)

Die Düse anschließend wieder anschrauben.

8 TRANSPORT UND LAGERUNG

8.1 Verpackung

Die MECHANIKA & TECHNIKA PROFI DUE wird in einem Karton durch eine Kunststoffhülle geschützt geliefert. Nur Versand auf Palette möglich.

Vorsicht!

Verpackungsmaterial außerhalb der Reichweite von Kindern aufbewahren.

Wichtig

Verpackungsmaterial für eventuellen Transport unbedingt aufbewahren.

8.2 Transport

• Gerät ausschließlich aufrecht, wenn möglich auf Palette, transportieren.
• Gerät in Verpackung nicht kippen oder auf den Kopf stellen.
• Maximal drei Verpackungseinheiten übereinander stapeln.
• Keine anderweitigen schweren Gegenstände auf die Verpackung stapeln.
• Wenn möglich das Gerät entleert transportieren

8.3 Lagerung

• Maschine ordnungsgemäß verpackt in trockener Umgebung lagern.
• Höchstens drei Verpackungseinheiten übereinander lagern.
• Keine anderweitigen schweren Gegenstände auf die Verpackung stapeln.
• Den Kesselinhalt vorher entleeren.

9 ENTSORGUNG

Reg.-Nr.: DE69510123

Dieses Produkt entspricht der EU-Richtlinie 2002/96/EG und ist laut Elektro- und Elektronikgerätegesetz (ElektroG) registriert.

10 CE-KONFORMITÄT

Konformität

Dieses Produkt entspricht folgenden Richtlinien für

Maschine: 2006/42/EG

Niederspannung: 2006/95/EG

EMC: 2004/108/EG

PED: 97/23/EG

EN-Normen: EN 292-1, EN 292-2, EN 60335-1, EN 60335-2-15 oder EN 60335-2-75, EN 55014, EN 61000-3, EN 61000-4, ENV 50141, EN 55104

11 RATSCHLÄGE UND PROBLEMLÖSUNGEN

Problem	Mögliche Ursache	Behebungsvorschläge
Wenig oder keine Crema auf dem Kaffee	Mahlung zu grob	Der Kaffee feiner mahlen,Kaffeemehl fester anpressen,Brühdruck reduzieren
	Kaffeemischung zu alt	Frischen Kaffee verwenden
	Zuviel Chlor im Wasser	Chlorfilter einsetzen
	Zu wenig Kaffeemehl	Die richtige Kaffeemenge verwenden:Ca. 7 g pro Tasse
	Duschsieb verschmutzt	Gruppenreinigung durchführen
Kaffee “tröpfelt” nur	Mahlung zu fein	Mahlung größer stellen,Kaffeemehl nur leicht anpressen,Brühdruck erhöhen
	Zuviel Kaffeemehl Ca. 7 g pro Tasse verwenden
Wenig “Körper”	Grobe Mahlung Mahlung feiner stellen
	Alter Kaffee Frischen Kaffee nehmen
	Zu wenig Kaffeemehl	Ca. 7 g pro Tasse verwenden
	Duschplatte verschmutzt	Duschplatte reinigen
Schaum statt Crema	Ungeeigneter Kaffee Andere Mischung einsetzen
	Mahlgrad der Mühle nicht passend für die verwendete Kaffeemischung	Mühle neu einstellen (Beim Wechseln der Kaffeemischung Mahlgrad verändern notwendig)
Maschine ist eingeschaltet, aber nimmt den Betrieb nicht auf	Orange Kontrollleuchte ist aus: Es ist nicht genug Wasser im Frischwasserbehälter	Wasser nachfüllen
	Wasser wurde nachgefüllt, orange Kontrollleuchte ist aus	Gerät aus- und einschaltenKontrollieren, ob der Schwimmer im Wassertank in der richtigen Position sitzt. (Die Seite des Schwimmers mit dem Magnetpunkt sollte zur Innenseite der Maschine zeigen. Der Schwimmer selbst sollte mit dem Magnetpunkt nach unten eingesetzt sein.)
	Wassertank nicht richtig eingesetzt	Den Wassertank richtig einsetzen
Siebträger/ Brühgruppe tropft	Siebträger nicht richtig eingesetzt	Siebträger richtig einsetzen
	Gruppendichtung defekt	Gruppendichtung und Duschensieb tauschen

Das Gerät wird über einen längeren Zeitraum nicht benutzt. Wir empfehlen..

.. eine Gruppenreinigung durchzuführen (genaue Anleitung Seite 13). Den Filterträger danach nicht mehr in die Gruppe einspannen.

.. den Kessel zu entleeren. Stellen Sie bei der betriebsbereiten Maschine den Schalter auf „0“, um das Gerät auszuschalten und öffnen Sie das Heißwasserventil. Das Kesselwasser wird nun durch den Druck im Heizkessel über das Heißwasserrohr entleert. Den Heißwasserhahn nach der Entleerung des Kessels wieder schließen. Die Wiederinbetriebnahme ist genauso wie die Erstinbetriebnahme durchzuführen.

Ratschläge zur richtigen Milchaufschäumung

• Verwenden Sie, wenn möglich, frische kalte Milch mit 1,5 % oder 3 % Fettgehalt. Auch H-Milch ist bestens geeignet, falls Sie diese bevorzugen.
• Verwenden Sie einen Krug (am besten aus Metall) mit einem Volumen von mindestens 0,5 l. Dieser Behälter sollte nicht zu breit sein, sondern eher etwas schmaler und höher.
• Öffnen Sie den Dampfhahn für ca. 5 Sekunden, damit das Kondenswasser entfernt wird und Sie einen trockenen Dampf erhalten.
• Halten Sie den mit ca. 1/3 Milch gefüllten Krug unter das Dampfrohr und tauchen Sie dieses in der Mitte des Kruges bis unter die Oberfläche der Milch ein.
• Jetzt langsam das Hebelventil in die obere Position bringen. Der Dampf strömt in die Milch.
• Den Krug stillhalten.
• Nach kurzer Zeit bemerkt man einen Sog im Krug. Die eigentliche Schäumung setzt ein. Den Krug mit Ansteigen der Milch nach unten ziehen. Die Dampfdüse muss immer unter der Oberfläche der schäumenden Milch bleiben.
• Sobald die gewünschte Menge erreicht ist, die Dampfdüse kurz ganz in den Krug eintauchen und den den Dampfventilhebel wieder zurückkippen.

Milchproteine „schäumen“ bis ca. 77°C. Ist dieser Temperaturpunkt überschritten, schäumt die Milch nicht mehr.

• Sollten Sie nicht alle Milch verbraucht haben, können Sie die Restmilch im Krug im Nachhinein noch einmal aufschäumen.
• Ein kleiner Ratschlag: Wenn die Milchaufschäumung beendet ist, den Krug ein klein wenig schütteln, damit die eventuell im Schaum vorhandenen großen Milchblasen an die Oberfläche kommen und der Schaum kompakt wird.
• Nach dem Aufschäumen kurz Dampf in die Wasserauffangschale ablassen, um eine Verklebung der Öffnungen in der Dampfdüse zu vermeiden.

• Blindsieb zur Gruppenreinigung (im Lieferumfang enthalten)
• Reinigungssmittel zur Gruppenreinigung mit Blindsieb (im Fachhandel und bei uns erhältlich) (Art.-Nr. PAV9001034 oder 89450)

Für ein perfektes Kaffee-Ergebnis benötigt man außer dem richtigen Kaffee eine gute Espressomaschine und Mühle. Mit unseren professionellen Espressomaschinen und Mühlen haben Sie die beste Voraussetzung, dieses Ergebnis zu erzielen.

Mit der Kaffeesudschublade komplettieren Sie Ihre Espressomaschine und Mühle zu einem perfekten Set.

Mühle Casa Mühle Casa Speciale Kaffee-Sudschublade

Gruppenreinigungs- tabletten

Tamper, plan oder konvex Filterträger Gran Crema

Gruppenreiniger für Espressomaschinen 10 Biotel/32 sachete ±20 g €* ECM Pulycaff® Group cleaner for espressa machines Gruppenreiniger für Espressomaschinen

Gruppenreiniger Tamper-Station Wandhalterung (ohne Zubehör)

1 PRODUCT DELIVERY

WEEE Reg.-Nr.: DE69510123

Gruppenreiniger für Espressomaschinen 15 Betriebs 32 nachels dcing €7 ECM Pulycaff® Group cleaner für espressa machines Gruppenreiniger für Espressomaschinen

3.2 Technische gegevens

Netspanning / Volt:

230

V

Watt:

2.500

W

5 HET EERSTE GEBRUIK

E Reg.-Nr.: DE69510123

Gruppenreiniger für Espressomaschinen 13 Bodeel/52 nachels 2.0 kg g-1 ECM Pulycatt® Group cleaner für espresses machines Gruppenreiniger für Espressomaschinen

Entkalker FÜR ESTRUMENTS EGM 100% 200% ECM Oncaler für eingespase machines Entkalker für Espressomaschinen

Grunne insgesamtvermögen für Espressomaschinen EGM Plycaff® Group channel für espressomachinen Gruppenreiniger für Espressomaschinen
