BEDIENUNGSANLEITUNG Classica II ECM

Liebe Kundin, lieber Kunde

mit der Classika haben Sie eine Espresso-Kaffeemaschine der absoluten Spitzenklasse erworben.

Wir danken Ihnen für Ihre Wahl und wünschen Ihnen viel Freude an Ihrer Maschine und vor allem natürlich an der Zubereitung von Espresso und Cappuccino in perfekter Qualität.

Wir bitten Sie, diese Bedienungsanleitung vor Gebrauch der Maschine sorgfältig durchzulesen und zu beachten. Sollte der eine oder andere Punkt Ihnen nicht klar und verständlich sein, oder benötigen Sie weitere Informationen, so bitten wir Sie, vor der Inbetriebnahme mit Ihrem Händler Kontakt aufzunehmen.

Bewahren Sie diese Bedienungsanleitung an einem sicheren Platz griffbereit auf, um bei eventuellen Problemen auf diese zurückgreifen zu können.

Dear customer,

Deutschland / Germany /

Technische Änderungen vorbehalten / Data subject to change without notice /

2.1 Allgemeine Sicherheitshinweise 5

1. GERÄTEBESCHREIBUNG 6

3.1 Geräteteile 6

3.2 Technische Daten....6

1. INSTALLATION DER MASCHINE....7

4.1 Vorbereitungen zur Installation....7

4.2 Stromanschluss 7

1. ERSTINBETRIEBNAHME 7

5.1 Erstinbetriebnahme 7

1. BETRIEB DER MASCHINE 8

6.1 Vorbereitung der Maschine....8

6.2. Manuelle Einstellung des Brühdrucks 8

6.3 Zubereitung von Kaffee 8

6.4 Heißwasserentnahme 9

6.5 Dampfentnahme....9

1. REINIGUNG UND WARTUNG 10

7.1 Allgemeine Reinigung 10

7.2 Reinigung und Entfettung der Brühgruppe 10

7.3 Vorbeugende Entkalkung....10

7.4 Kleine technische Servicearbeiten 12

1. TRANSPORT UND LAGERUNG....13

8.1 Verpackung....13

8.2 Transport....13

8.3 Lagerung....13

1. ENTSORGUNG 13

2. CE-KONFORMITÄT 13

3. RATSCHLÄGE UND PROBLEMLÖSUNGEN 14

4. EMPFOHLENES ZUBEHÖR 15

1 PRODUCT DELIVERY 17

3.2 Technische gegevens....29

4 INSTALLATIE....29

5 HET EERSTE GEBRUIK 30

7.3 Preventief ontkalken 33

7.4 Onderhoud 34

8 TRANSPORT EN OPSLAG 36

8.1 Verpakking....36

8.2 Transport....36

8.3 Opslag 36

9 VERWIJDERING VAN DE MACHINE 36

10 CERTIFICATIE....36

11 TIPS EN OPLOSSINGEN....37

12 AANBEVOLEN ACCESSOIRES....38

1 Filterträger mit 2 Ausläufen
1 Zweitassensieb
1 Eintassensieb
1 Blindsieb
1 Messlöffel
1 Tamper
1 Bedienungsanleitung
1 Reinigungspinsel

2. ALLGEMEINE HINWEISE

2.1 Allgemeine Sicherheitshinweise

• Sicherstellen, dass die Gerätespannung auf dem Typenschild mit der Netzspannung übereinstimmt.
• Anschluss der Maschine nur gemäß den in Kapitel 4 aufgeführten Hinweisen durchführen.
• Maschine nur an eine geerdete Steckdose anschließen und nicht unbeaufsichtigt eingeschaltet lassen.
• Netzkabel nicht rollen oder knicken.
• Kein Verlängerungskabel und keine Mehrfachsteckdose verwenden.
• Maschine auf eine stabile und waagerechte Fläche stellen. Um eine waagerechte Aufstellung zu gewährleisten ggf. höhenverstellbare Gerätefüße anpassen.
• Maschine nicht auf heiße Flächen stellen.
• Die Maschine nicht ins Wasser tauchen, unter fließendes Wasser halten oder mit feuchten Händen bedienen.
• Maschine nur von handlungsfähigen Erwachsenen bedienen lassen.
• Maschine ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Nicht im Freien betreiben, äußeren Witterungseinflüssen oder Gefriertemperaturen aussetzen.
• Verpackung außerhalb der Reichweite von Kindern aufbewahren.
• Nur Original-Ersatzteile verwenden.
• Maschine nicht mit kohlensäurehaltigem Wasser, sondern nur mit weichem Trinkwasser (bis 4° dH =Grad deutscher Härte) betreiben.
  • Maschine nicht ohne Wasser betreiben.

Bestehen Unklarheiten oder sollten weitere Informationen erforderlich sein, bitten wir Sie, sich vor Inbetriebnahme der Maschine mit Ihrem autorisierten ECM Manufacture-Fachhändler oder unserem Zentralkundendienst in Verbindung zu setzen.

Unsere Geräte entsprechen den gültigen Sicherheitsbestimmungen.

Reparaturen oder Austausch einzelner Komponenten dürfen ausschließlich von unserem Zentralkundendienst in Neckargemünd / Heidelberg oder von autorisierten ECM Manufacture Service-Stellen durchgeführt werden.

Bei Nichtbeachtung übernehmen wir keinerlei Haftung und sind auch nicht regresspflichtig.

Autorisierte Service-Stellen außerhalb Europas können Sie bei uns erfragen.

Setzen Sie gegebenenfalls einen Wasserfilter / Wasserenthärter ein. Sollte dies nicht ausreichen, um eine Wasserhärte von bis 4° dH zu erreichen, ist zum Schutz der Maschine vor Kalkschäden auch eine vorbeugende, periodische Entkalkung möglich. Setzen Sie sich vor einer solchen Maßnahme mit Ihrem Fachhändler in Verbindung. Beachten Sie unbedingt unsere Entkalkungsanleitung (Seite 10) und schützen Sie so Ihre Maschine vor teuren Reparaturmaßnahmen. Eine bereits verkalkte Maschine ist ausschließlich durch Fachpersonal bzw. den ECM-Zentralkundendienst zu entkalken, da hierzu eine eventuelle Teildemontage des Kessels und der Verrohrung notwendig ist, um eine Verstopfung des gesamten Systems durch Kalkrückstände (Kalkbrocken) zu verhindern. Bei einer zu späten Entkalkung können erhebliche Schäden an der Maschine entstehen.

2.2 Bestimmungsgemäße Verwendung

Die CLASSIKA darf nur für die Kaffeezubereitung, Heißwasser- und Dampfentnahme verwendet werden. Sie ist nicht für den gewerblichen Einsatz bestimmt.

Jegliche Benutzung für andere Zwecke ist seitens des Herstellers untersagt und zu unterlassen. Für Schäden, die auf nicht sachgemäßen Gebrauch zurückzuführen sind, übernehmen wir keinerlei Haftung und sind auch nicht regresspflichtig.

Dieses Gerät ist für die Verwendung im Haushalt und nicht in folgenden Bereichen vorgesehen:

• Küchen in Geschäften, Büros oder anderen Arbeitsumgebungen;
  • Landwirtschaftlichen Betrieben;
  • Hotels, Motels oder anderen Unterkünften;
• Unterkünften mit Frühstücksangebot.

3. GERÄTEBESCHREIBUNG

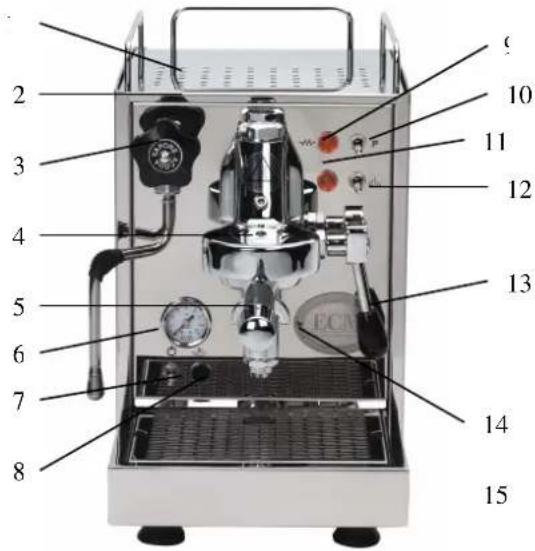

3.1 Geräteteile

1. Tassenablageblech, abnehmbar
2. Frischwasserbehälter (unter Tassenablageblech)
3. Griff Dampfventil mit Dampfrohrwasserrohr
4. Brühgruppe
5. Filterträger
6. Pumpendruckmanometer
7. Ein- und Ausschalter
8. Kontroll-Lampe Ein/Aus grün und Anzeige Wassermangel im Frischwasserbehälter
9. Kontroll-Lampe Heizung orange
10. Schalter Pumpe/Heißwasser
11. Kontroll-Lampe Dampf orange
12. Schalter Dampf
13. Brühgruppen-Bedienhebel
14. Kaffeeauslauf
15. Wasserauffangschale

Vorsicht!

Verletzungsgefahr: Folgende Geräteteile sind heiß oder können es werden:

• Bereich des Drehknopfes für Dampfentnahme und Heißwasserentnahme
  • Dampf-/Heißwasserrohr
• Brühgruppe
• Siebträger
  • Gehäuse: Oberseite und Seitenteile

3.2 Technische Daten

Spannung / Volt: 230 V (andere Spannungsarten auf Anfrage)

Leistung / Watt: 1.200 W

Wasserbehälter: ca. 2,8 Liter

Abmessungen: B x T x H / 250 mm x 447 mm x 393 mm

Abmessungen mit Filterträger: B x T x H / 250 mm x 555 mm x 393 mm

Gewicht: 18,5 kg

4. INSTALLATION DER MASCHINE

4.1 Vorbereitungen zur Installation

- Maschine auf eine stabile und waagerechte Fläche stellen. Um eine waagerechte Aufstellung zu gewährleisten ggf. höhenverstellbare Gerätefüße anpassen.

- Maschine nicht auf heiße Flächen stellen.

4.2 Stromanschluss

- Sicherstellen, dass die Gerätespannung auf dem Typenschild mit der Netzspannung übereinstimmt.

- Maschine nur an eine geerdete Steckdose anschließen und nicht unbeaufsichtigt eingeschaltet lassen.

- Netzkabel nicht rollen oder knicken.

- Kein Verlängerungskabel und keine Mehrfachsteckdose verwenden.

5. ERSTINBETRIEBNAHME

5.1 Erstinbetriebnahme

Lesen Sie vor Inbetriebnahme der Maschine die Bedienungsanleitung sorgfältig und vollständig durch.

Vor der Inbetriebnahme überprüfen, dass

- das Dampf-/Heißwasserventil geschlossen ist.

- die Maschine ausgeschaltet ist. (Der Metallkippschalter steht in unterer Position.)

- der Stecker nicht in die Steckdose eingesteckt ist.

• die Wasserauffangschale richtig eingesetzt ist.

Beginnen Sie jetzt mit der Inbetriebnahme Ihrer Maschine:

1. Nehmen Sie das Tassenablageblech ab.

2. Dann den Wassertank mit kalkarmem Frischwasser befüllen und die Tassenablage wieder aufsetzen.

3. Den Stecker in die Steckdose einstecken und den Ein- und Ausschalter nach oben stellen. Jetzt ist die Maschine eingeschaltet.

Wichtig!

Befüllen Sie den Kessel gleich bei der Inbetriebnahme.

1. Halten Sie ein Gefäß (z. B. Milchkännchen) unter das Dampf- bzw. Heißwasserventil. Das Dampfventil gegen den Uhrzeigersinn aufdrehen und den Schalter Pumpe/Heißwasser nach oben stellen. Ein Pumpengeräusch sollte zu hören sein. Die Maschine befüllt nun den Kessel mit Wasser. Bei der Erstinbetriebnahme kann es etwas länger dauern, bis Wasser aus dem Dampfhahn herausläuft. Lassen Sie etwa 600 ml Wasser herauslaufen. Dadurch wird der Kessel gespült und mit Frischwasser gefüllt. Bei täglichem Gebrauch erneuern Sie somit den Kesselinhalt. Schalten Sie den Schalter Pumpe/Heißwasser aus (Stellung nach unten) und drehen Sie das Dampf-/Heißwasserventil wieder zu.
2. Entnehmen Sie nun Wasser über die Brühgruppe, indem Sie den Brühgruppen-Bedienhebel waagerecht nach oben stellen. Anschließend wieder nach unten stellen.
3. Das Gerät heizt nun auf, die Kontrolllampe Heizung (orange) leuchtet.
4. Wenn die optimale Temperatur von ca. 110-120 °C im Kessel erreicht ist, schaltet sich die Heizung automatisch ab und die Kontrolllampe Heizung erlischt. Das Pumpendruckmanometer kann in der Aufheizphase ausschlagen, dies ist allerdings nicht von Bedeutung.

5. Spannen Sie nun den leeren Filterträger in die Brühgruppe ein, damit Sieb und Filterträger vorgewärmt werden. Sie können diesen Prozess beschleunigen, indem Sie Wasser über die Brühgruppe entnehmen.

6. Da für die Erstbefüllung des Kessels besonders viel Wasser benötigt wird, muss der Wasserbehälter anschließend wieder mit Wasser befüllt werden.

7. Die Maschine ist jetzt betriebsbereit. Stellen Sie die Tassen auf das Tassenablageblech, damit diese immer vorgewärmt sind. Der Kaffeegenuss kann beginnen.

6. BETRIEB DER MASCHINE

6.1 Vorbereitung der Maschine

Die ausgeschaltete Maschine wird wie folgt in Betrieb genommen:

1. Überprüfen Sie, ob genug Wasser im Wasserbehälter ist.
2. Kontrollieren Sie, dass sich die Schalter Pumpe/Heißwasser und Dampf in der unteren Stellung befinden, der Ein-/Ausschalter nach unten steht und das Dampf-/Heißwasserventil geschlossen ist.
3. Schalten Sie jetzt die Maschine ein (Ein- und Ausschalter nach oben).
4. Die Aufheizzeit dauert in der Regel je nach Umgebungstemperatur ca. 10 Minuten. Dabei kann das Pumpendruckmanometer ausschlagen, dies ist aber bedeutungslos.
5. Die Maschine ist betriebsbereit, wenn die orange Kontroll-Lampe erlischt.
6. Vor der ersten Kaffee-Zubereitung kurz den Brühgruppen-Bedienhebel mit eingespanntem Filterträger ganz nach oben stellen und etwas heißes Wasser durchlaufen lassen. Dadurch wird der Filterträger optimal erwärmt.

Der Filterträger sollte am besten in der Brühgruppe eingespannt bleiben, damit er immer warm bleibt.

6.2. Manuelle Einstellung des Brühdrucks

Durch Drehen der Verstellschraube unter dem Tassenablagedeckel kann der Brühdruck von Ihnen selbst bestimmt, eingestellt oder verändert werden. Der Brühdruck kann hierbei auf einen Wert zwischen ca. 8,5 und 12 bar festgelegt werden.

Zur Einstellung des Brühdrucks gehen Sie wie folgt vor:

1. Entfernen Sie die Tassenablage.
2. Spannen Sie den Siebträger mit dem Blindsieb (Siebeinsatz ohne Löcher) in die Brühgruppe.
3. Betätigen Sie den Brühhebel und lesen Sie den Brühdruck am Pumpenmanometer ab.
4. Stellen Sie den Brühdruck durch Drehen der Verstellschraube mithilfe einer Münze oder einem flachen Schraubenzieher auf den gewünschten Wert. Durch Drehen der Schraube gegen den Uhrzeigersinn wird der Brühdruck niedriger, durch Drehen im Uhrzeigersinn höher.
5. Den eingestellten Brühdruck können Sie am Pumpenmanometer ablesen.
6. Nun ist die Maschine wieder betriebsbereit.

6.3 Zubereitung von Kaffee

Verwenden Sie bitte den Filterträger und das entsprechende kleinere Sieb (Eintassensieb) für die Zubereitung einer Tasse und das große Sieb (Zweitassensieb) für die Zubereitung von zwei Tassen.

Es ist wichtig, dass das jeweilige Sieb fest in den Filterträger eingesetzt ist.

Befüllen Sie das jeweilige Sieb mit Kaffeemehl mit der richtigen Mahlung für Espresso bzw. Café Crème. Ein gestrichener Messlöffel (ca. 7 g) pro Tasse. Bitte überfüllen Sie den Messlöffel nicht, wie abgebildet!

Jetzt drücken Sie das Kaffeemehl mit dem mitgelieferten Tamper leicht an.

Den Siebträger fest in die Gruppe einsetzen.

Mit dem Anpressen des Kaffeemehls können Sie variieren: Bei einer groben Mahlung fester und bei einer feinen Mahlung schwächer anpressen.

Ein optimales Kaffee-Ergebnis ist nur mit frisch gemahlenem Kaffee möglich. Hierzu sollten Sie eine Profi-Mühle verwenden. In unserem Sortiment finden Sie einige professionelle Mühlen in kompakter Form.

Stellen Sie die Tasse unter den Kaffeeauslauf (bei Zubereitung von zwei Tassen jeweils eine Tasse unter jeden Kaffeeauslauf).

Jetzt stellen Sie den Brühgruppen-Bedienhebel nach oben und die Kaffeezubereitung beginnt. Das Pumpendruckmanometer zeigt den unter Pkt. 6.2 eingestellten Brühdruck in bar an. Das Frischwasser aus dem Expansionsventil

wird während der Kaffeezubereitung über den Wassertankadapter zurückgeleitet. Wenn die Tasse gefüllt ist, muss der Brühgruppen-Bedienhebel wieder nach unten gestellt werden. Aus der unteren Öffnung des Brühgruppenzylinders entladen sich Restdruck/Restwasser in die Wasserauffangschale.

Wichtig

Erst mit dem richtigen / feinen Mahlgrad und dem richtigen anpressen des Kaffee steigt das Pumpenmanometer.

Wird der Brühgruppen-Bedienhebel nach der Kaffeezubereitung nicht ganz nach unten gestellt, spritzen bei Herausnahme des Siebträgers aus der Kaffeebrühgruppe Heißwasser und Kaffeesud. Dies kann zu Verletzungen führen.

6.4 Heißwasserentnahme

Halten Sie ein geeignetes Gefäß (mit wärmeisoliertem Haltegriff) unter das Dampfrohr/Wasserrohr. Jetzt können Sie bei betätigen des Schalters Pumpe/Heißwasser über das Dampf-/Heißwasserventil Heißwasser entnehmen.

6.5 Dampfentnahme

Die CLASSIKA ermöglicht die Erzeugung von Dampf zum Erhitzen oder Aufschäumen von Flüssigkeiten, wie z.B. Milch oder Glühwein. Beachten Sie deshalb die untenstehenden Punkte, damit die Milch nicht durch zu lange Dampfentnahme zum Kochen gebracht wird, da sonst kein Milchschaum mehr möglich ist. Wenn Sie Cappuccino oder Michkaffee zubereiten möchten, bereiten Sie erst den Kaffee zu und schalten Sie die Maschine anschließend auf Dampferzeugung um. Zur druckvollen Dampfentnahme muss das Wasser im Kessel weit über 100 °C erhitzt werden.

Wichtig

Schalten Sie den Schalter Dampf ein, indem Sie ihn nach oben kippen. Dabei kann das Pumpendruckmanometer ausschlagen, dies ist aber bedeutungslos.

Öffnen Sie den Dampfhahn für ca. 5 Sekunden, damit das Heißwasservolumen sinkt und somit ein größeres Dampfvolumen entstehen kann. Wiederholen Sie diesen Vorgang zweimal mit Zeitinterwallen von ca. 20 Sekunden. Kippschalter für Pumpe in der oberen Stellung bei Dampfentnahme belassen. Tauchen Sie die Dampfdüse (sie befindet sich am Endstück des Dampfrohres) in die Flüssigkeit ein. Jetzt den Dampfhahn wieder öffnen. Die Flüssigkeit erwärmen und/oder aufschäumen.

Halten Sie die Düse immer unter der Oberfläche der Flüssigkeit, damit es nicht zu Spritzern kommt (Verletzungsgefahr).

Schalten Sie die Dampffunktion anschließend wieder aus.

Hinweis

Nach dem Aufschäumen oder Erhitzen kurz Dampf in die Wasserauffangschale ablassen, um ein Verkleben der Öffnungen in der Dampfdüse zu vermeiden. Die Dampfdüse und das Dampfrohr nach jedem Gebrauch mit einem feuchten Tuch reinigen, damit eventuelle Flüssigkeitsrückstände sofort beseitigt werden und nicht verhärten.

Achtung

Bei der Reinigung ist Hautkontakt mit dem Dampfrohr unbedingt zu vermeiden (Verletzungsgefahr).

Wichtig

Nach dem Milchaufschäumen müssen Sie den Kessel mit Wasser neu befüllen.

Drehen Sie das Dampf-/Heißwasserventil gegen den Uhrzeigersinn leicht auf und stellen Sie dann den Schalter Pumpe/Heißwasser nach oben. Ein Pumpengeräusch sollte zu hören sein. Die Maschine befüllt nun den Kessel mit Wasser. Sie sollten einen großen Behälter verwenden, in den Sie den Dampf und das Heißwasser ablassen. Entnehmen Sie solange Dampf und Heißwasser, bis Sie einen Wasserstrahl erkennen können. Danach drehen Sie das Ventil zu und schalten den Schalter Pumpe/Heißwasser wieder aus, indem Sie ihn nach unten kippen.

Somit haben Sie die Temperatur im Kessel gesenkt und können wieder mit der Kaffeezubereitung beginnen.

7. REINIGUNG UND WARTUNG

Eine regelmäßige und sorgfältige Pflege ist für die Leistung, Lebensdauer und Betriebssicherheit Ihrer Maschine sehr wichtig.

Vorsicht!

Vor der Reinigung die Maschine immer ausschalten (Netzschalter in unterer Position), den Stecker aus der Steckdose ziehen und das Gerät auf Raumtemperatur abkühlen lassen (mindestens 30 Minuten).

7.1 Allgemeine Reinigung

Tägliche Reinigung:

Reinigen Sie Filterträger, Siebe, Wasserbehälter, Wasserauffangschale, Tropfblech der Wasserauffangschale, Messlöffel und Tamper täglich mit warmem Wasser und/oder einem lebensmittelechten Spülmittel. Säubern Sie das Duschensieb und die Gruppendichtung im unteren Bereich der Kaffeebrühgruppe von sichtbarer Verschmutzung ohne diese Teile zu entnehmen.

Reinigung je nach Erfordernis:

Reinigen Sie Dampf-/Heißwasserventil nach jedem Gebrauch. Säubern Sie das Außengehäuse bei abgeschalteter und abgekühlter Maschine.

Zur Reinigung ein weiches angefeuchtetes Tuch verwenden. Auf keinen Fall Scheuermittel oder chlorhaltiges Reinigungsmittel einsetzen!

Entleeren Sie die Wasserauffangschale rechtzeitig. Warten Sie nicht bis diese randvoll ist.

7.2 Reinigung und Entfettung der Brühgruppe

Reinigung und Entfettung der Brühgruppe:

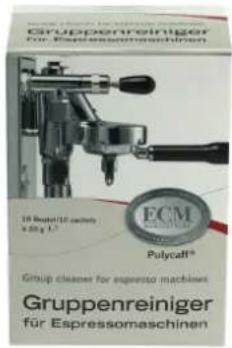

Gruppenreiniger in Pulver- oder Tablettenform zur bequemen Reinigung und Entfettung der Brühgruppe ist bei uns erhältlich. Die Gruppenreinigung mit unseren Reinigungstabletten kann wöchentlich durchgeführt werden. Die Reinigung erfolgt mittels dem im Lieferumfang enthaltenen Blindsieb wie folgt:

1. Heizen Sie die Maschine auf.
2. Setzen Sie das Blindsieb in den Filterträger.
3. Befüllen Sie das Blindsieb mit 12 Beutel Gruppenreinigungspulver bzw. legen Sie eine Tablette ein.
4. Setzen Sie den Filterträger ein.
5. Betätigen Sie den Brühgruppen-Bedienhebel, damit sich das Blindsieb mit Wasser befüllt.
6. Lassen Sie den Reiniger einwirken, indem Sie den Brühgruppen-Bedienhebel nicht ganz nach unten legen, sondern nur bis zur Hälfte.
7. Nach ca. 20 Sekunden den Hebel ganz nach unten drücken, so werden aus dem Zylinder unter der Brühgruppe das Fett bzw. die Öle abgelassen.
8. Wiederholen Sie die Punkte 5-7 mehrmals, bis aus dem Zylinder der Brühgruppe wieder klares Wasser ausläuft.
9. Filterträger mit Blindsieb entnehmen, mit frischem Wasser ausspülen, anschließend wieder einsetzen.
10. Betätigen Sie den Brühgruppen-Bedienhebel für ca. 40 Sekunden, dann wieder ganz nach unten drücken.
11. Entnehmen Sie den Filterträger und wiederholen Sie Punkt 10. Danach ist die Brühgruppe wieder einsatzbereit.

Vorsicht!

Während der Reinigung mithilfe des Blindsiebs kann es zu heißen Wasserspritzern kommen.

7.3 Vorbeugende Entkalkung

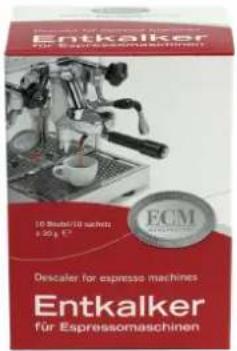

Zur Vorbeugung einer starken Verkalkung empfehlen wir Ihnen, die Maschine regelmäßig unter Berücksichtigung des Härtegrades Ihres Wassers zu entkalken, um teure Reparaturen zu vermeiden. Hierbei ist die Verwendung schonender Entkalkungsmittel wichtig, die kein Metall angreifen. Sie können ein perfekt auf die Maschine abgestimmtes Entkalkungsmittel in Pulverform bei uns beziehen. Einfach den Wasserbehälter mit Frischwasser befüllen und einen Beutel unseres Entkalkungspulvers darin auflösen. Bitte wie folgt vorgehen:

1. Entkalkungsmittel nach Vorschrift (siehe oben) mit Wasser mischen und in den Wasserbehälter geben. Gerät einschalten.
2. Entnehmen Sie über das Dampfrohr/Heißwasserrohr und die Brühgruppe insgesamt mindestens 1000 ml Wasser, damit der Kesselinhalt mit dem Entkalkungsmittel befüllt wird. Lassen Sie anschließend die Maschine kurz aufheizen.
3. Filterträger mit Blindsieb in die Brühgruppe einsetzen und den Brühgruppen-Bedienhebel dreimal für ca. 20 Sekunden betätigen. Danach immer wieder ganz nach unten drücken. Dadurch werden die Gruppe und das Expansionsventil entkalkt.
4. Anschließend das Entkalkungsmittel ca. 12 Stunde einwirken lassen.
5. Restliches Entkalkungsmittel durch Betätigung des Brühgruppen-Bedienhebels durch die Gruppe und dann auch über das Dampf-/Heißwasserventil (Betätigung des Schalters Pumpe/Heißwasser) laufen lassen.
6. Nun das Gerät ausschalten, den Wassertank entnehmen und reinigen und mit Frischwasser befüllen.
7. Gerät einschalten und ca 1000 ml Wasser über die Gruppe und Dampf-/Heißwasserventil (Schalter Pumpe/Heißwasser) entnehmen.
8. Diesen Vorgang sollten Sie ca. viermal durchführen, um sicher zu stellen, dass kein Entkalkungsmittel im Kessel zurückbleibt.
9. Brühgruppen-Bedienhebel dreimal für ca. 20 Sekunden betätigen. Danach immer wieder ganz nach unten drücken. Dadurch wird das Expansionsventil gespült. Anschließend Blindsieb aus dem Filterträger nehmen.

Wichtig!

Diese Anleitung dient nur der vorbeugenden Entkalkung. Bei einer bereits verkalkten Maschine bitte keine Entkalkung selbst durchführen bitte nur von einer Service-Werkstatt. Die nicht völlig aufgelösten Kalkteile könnten beim Spülvorgang verschiedene Teile des Gerätes wie Ventile, Manometer usw. verstopfen, was zu einer Beschädigung Ihrer Espressomaschine führen würde. In einem solchen Fall wenden Sie sich bitte an Ihren Fachhändler bzw. unseren Zentralkundendienst, damit eine fachgerechte Entkalkung mit eventuell notwendiger Teildemontage von Kessel und Verrohrung durchgeführt wird.

Personen- oder Sachschäden, die durch Kalkablagerungen in und am Gerät verursacht werden, fallen nicht unter die Herstellerhaftung. Ebenfalls erlischt hier die Gerätegarantie.

Reparatur-Einsendungen an unseren Zentralkundendienst werden ausschließlich nach vorhergehender technischer Beratung und schriftlicher Bestätigung angenommen.

Bitte keine losen Teile wie z. B. Filterträger und Wasserauffangschale beilegen.

7.4 Kleine technische Servicearbeiten

Austausch der Gruppendichtung (Gruppendichtung (Art.-№ C449900229) und Duschensieb (Art.-№ C519900103) sind gleichzeitig auszuwechseln.)

1. Maschine abschalten (den Metall-Kippschalter nach unten stellen) und den Netzstecker ziehen
2. Dampf-/Heißwasserhahn aufdrehen und allen Dampf ablassen. Anschließend zudrehen.
3. Maschine auf Raumtemperatur abkühlen lassen.

Im Folgenden wird die weitere Vorgehensweise dargestellt (siehe Abbildungen):

1.Brühgruppe zu Beginn	2.Flachschaubenzieher wird am Duschensieb angesetzt, um diese und die Dichtung auszuhebeln	3.Duschensieb und Dichtung sind jetzt fast herausgehebelt
4.Duschensieb und Dichtung aus der Brühgruppe entnehmen	5.Jetzt die neuen Teile vorbereiten (die abgerundete Seite der Gruppendichtung mit ECM-Aufdruck nach oben zu Brühguppe)	6.Gruppe mit Bürste reinigen. Duschensieb fest in die Dichtung einpassen
7.Mit der Hand das Duschensieb mit der Dichtung einsetzen	8.Filterträger ohne Sieb nehmen	9.Die Einhebelung zur richtigen Befestigung beginnt
10.Solange hebeln bis Duschensieb mit der Dichtung richtig sitzt	11.Jetzt kann der Filterträger mit Sieb problemlos fest eingesetzt werden	12.Die Brühgruppe ist wieder einsatzbereit

Die Maschine wieder, wie auf Seite 8 dieser Bedienungsanleitung beschrieben, in Betrieb nehmen.

Die Dampfauslaufdüse ist verstopft

Die Löcher der Dampfdüse vorsichtig mit einer Nadel oder Büroklammer säubern.

Das Endstück des Dampfrohres kann hierzu auch abgeschraubt werden.

Wichtig!

Die kleine Dichtung zwischen Düse und Gewinde nicht verlieren! (Art.-№: P6002.1)

Die Düse anschließend wieder anschrauben.

8. TRANSPORT UND LAGERUNG

8.1 Verpackung

Die CLASSIKA wird in einem Karton durch eine Kunststoffhülle und Schaumstoffplatten geschützt geliefert.

Vorsicht!

Verpackungsmaterial außerhalb der Reichweite von Kindern aufbewahren.

Wichtig!

Verpackungsmaterial für eventuellen Transport unbedingt aufbewahren.

8.2 Transport

• Gerät ausschließlich aufrecht, wenn möglich auf Palette, transportieren.
• Gerät in Verpackung nicht kippen oder auf den Kopf stellen.
• Maximal drei Verpackungseinheiten übereinander stapeln.
• Keine anderweitigen schweren Gegenstände auf die Verpackung stapeln.

8.3 Lagerung

• Maschine ordnungsgemäß verpackt in trockener Umgebung lagern.
• Höchstens drei Verpackungseinheiten übereinander lagern.
• Keine anderweitigen schweren Gegenstände auf die Verpackung stapeln.

9. ENTSORGUNG

Reg.-№: DE69510123

Dieses Produkt entspricht der EU-Richtlinie 2002/96/EG und ist laut Elektro- und Elektronikgerätegesetz (ElektroG) registriert.

10. CE-KONFORMITÄT

Konformität

Dieses Produkt entspricht folgenden Richtlinien für

Maschine: 98/37/EG

Niederspannung: 73/23/EWG, 93/68/EWG

EN-Normen: EN 292-1, EN 292-2, EN 60335-1, EN 60335-2-15 oder EN 60335-2-75, EN 55014,

EN 61000-3, EN 61000-4, ENV 50141, EN 55104

1. RATSCHLÄGE UND PROBLEMLÖSUNGEN

Problem Mögliche Ursache Behebungsvorschläge
Wenig oder keine Crema auf dem Kaffee	Mahlung zu grob	Der Kaffee feiner mahlen,Kaffeemchl fester anpressen,Brühdruck reduzieren
	Kaffeemischung zu alt Frischen Kaffee	verwenden
	Zuviel Chlor im Wasser Chlorfilter einsetzen
	Zu wenig Kaffeemehl	Die richtige Kaffeemenge verwenden:Ca. 7 g pro Tasse
	Duschsieb verschmutzt Gruppenreinigung durchführen
Kaffee “tröpfelt” nur	Mahlung zu fein	Mahlung größer stellen,Kaffeemehl nur leicht anpressen,Brühdruck erhöhen
	Zuviel Kaffeemehl Ca. 7 g pro Tasse verwenden
Wenig “Körper”	Grobe Mahlung Mahlung feiner stellen
	Alter Kaffee Frischen Kaffee nehmen
	Zu wenig Kaffeemehl Ca. 7 g pro Tasse verwenden
	Duschensieb verschmutzt Duschensieb reinigen
Schaum statt Crema	Ungeeigneter Kaffee Andere Mischung einsetzen
	Mahlgrad der Mühle nicht passend für die verwendete Kaffeemischung	Mühle neu einstellen (Beim Wechseln der Kaffeemischung Mahlgrad verändern notwendig)
Die Maschine ist eingeschaltet, aber nimmt den Betrieb nicht auf.	Wasser wurde nachgefüllt, grüne Kontrollleuchte ist aus	Gerät aus- und einschalten Kontrollieren, ob der Schwimmer im Wassertank in der richtigen Position sitzt. (Die Seite des Schwimmers mit dem Magnetpunkt sollte zur Innenseite der Maschine zeigen. Der Schwimmer selbst sollte mit dem Magnetpunkt nach oben eingesetzt sein.)
	Wassertank nicht richtig eingesetzt Wassertank richtig einsetzen
Siebträger/ Brühgruppe tropft	Siebträger nicht richtig eingesetzt Siebträger richtig einsetzen
	Gruppendichtung defekt	Gruppendichtung und Duschensieb tauschen

Das Gerät wird über einen längeren Zeitraum nicht benutzt. Wir empfehlen:

- eine Gruppenreinigung durchzuführen (genaue Anleitung Seite 10). Den Filterträger danach nicht mehr in die Gruppe einspannen.

Ratschläge, zur richtigen Milchaufschäumung

• Verwenden Sie, wenn möglich, frische kalte Milch mit 3,5 % Fettgehalt. Auch H-Milch ist bestens geeignet.
• Verwenden Sie einen Krug (am Besten aus Metall) mit einem Volumen von mindestens 0,5 Liter. Dieser Behälter sollte nicht zu breit sein.
• Öffnen Sie den Dampfhahn für ca. 5 Sekunden.
• Halten Sie den nicht ganz bis zur Hälfte mit Milch gefüllten Krug unter das Dampfrohr und tauchen Sie dieses in der Mitte des Kruges bis unter die Oberfläche der Milch ein.
• Jetzt langsam den Dampfhahn aufdrehen. Der Dampf strömt in die Milch.
  • Den Krug stillhalten.
• Nach kurzer Zeit bemerkt man einen Sog im Krug. Die Schäumung setzt ein. Den Krug mit Ansteigen der Milch nach unten ziehen. Die Dampfdüse muss immer unter der Oberfläche der schäumenden Milch bleiben.
• Sobald die gewünschte Menge erreicht ist, die Dampfdüse kurz ganz in den Krug eintauchen und den Dampfhahn wieder zudrehen.
• Milchproteine „schäumen“ bis ca. 77 °C. Ist dieser Temperaturpunkt überschritten, schäumt die Milch nicht mehr.

• Sollten Sie nicht alle Milch verbraucht haben, können Sie die Restmilch im Krug im Nachhinein wieder aufschäumen.

• Ratschlag: Wenn die Milchaufschäumung beendet ist, den Krug ein klein wenig schütteln, damit die eventuell im Schaum vorhandenen großen Milchblasen an die Oberfläche kommen und der Schaum kompakt wird.

• Nach dem Aufschäumen kurz Dampf in die Wasserauffangschale ablassen, um ein Verkleben der Öffnungen in der Dampfdüse zu vermeiden.

Arbeitsschritte, um einen Cappuccino zuzubereiten:

1. Eine Portion Espresso in einer Cappuccino-Tasse zubereiten.
2. In einem getrennten Behälter Milch aufschäumen.
3. Den Espresso mit der aufgeschäumten Milch bis zum Tassenrand aufgießen. Darauf achten, dass die geschäumte Milch nicht in die Tasse gegossen wird, sondern vielmehr auf den Espresso geschüttelt wird. Notfalls kann man den Milchschaum auch mit einem Löffel auf den Kaffee „ziehen“ (aus den Milchkrug in die Tasse „schaufeln“).

12. EMPFOHLENES ZUBEHÖR

• Blindsieb zur Gruppenreinigung (im Lieferumfang enthalten)
• Reinigungssmittel zur Gruppenreinigung mit Blindsieb (im Fachhandel und bei uns erhältlich) (Art.-№ PAV9001034 oder Art.-№ 89450)
• Entkalkungspulver zur regelmäßigen, vorbeugenden Entkalkung Ihrer Maschine (im Fachhandel und bei uns erhältlich) (Art.-№ PAV9001040)

Für ein perfektes Kaffee-Ergebnis benötigt man außer dem richtigen Kaffee eine gute Espressomaschine und Mühle. Mit unseren professionellen Espressomaschinen und Mühlen haben Sie die beste Voraussetzung, dieses Ergebnis zu erzielen.

Mit der Kaffeesudschublade komplettieren Sie Ihre Espressomaschine und Mühle zu einem perfekten Set.

Mühle Casa Mühle Casa Speciale Kaffee-Sudschublade

Gruppenreinigungs- tabletten

Tamper, plan oder konvex Filterträger Gran Crema

Entkalker für Espressomaschinen 10 Steuels/60 nachels ±50 g ECM Orscler für espresso machines Entkalker für Espressomaschinen

Gruppenreiniger für Espressomaschinen 10 Befekt/10 scholiz 3-20 g L ECM Pulpcoaff® Group cleaner for espresso machines Gruppenreiniger für Espressomaschinen

Entkalker Gruppenreiniger Tamper-Station

1 PRODUCT DELIVERY

Entkalker für Espressomaschinen 10 Beteil/10 schinen ±20 g L² ECM Denscaler für espresso machines Entkalker für Espressomaschinen

Gruppenreiniger für Espressomaschinen 10 Bensel/10 solvents ± 20 g L⁻¹ Pulycaff® Group cleaver for espresso machines Gruppenreiniger für Espressomaschinen

3.2 Technische gegevens

Netspanning / Volt: EU: 230 V

Watt: 1.5'200 W

Abmessungen mit Filterträger: HxBxD: 393 mm x 250 mm x 555 mm

Netto gewicht: 18,5 kg

4 INSTALLATIE

5 HET EERSTE GEBRUIK

7.3 Preventief ontkalken

Gruppenreiniger für Espressomaschinen 10 Packets 10 Packets 4.25 g ECM Pulycaff® Group cleaner for espresso machines Gruppenreiniger für Espressomaschinen
