BEDIENUNGSANLEITUNG Domocell DLP250 Schäfer Heiztechnik
Nachdruck mit Änderung
Pufferspeicher
Montage- und Betriebsanleitung
Einbau: Die Pufferspeicher sind nicht emailliert und dürfen deshalb auf keinen Fall für die Brauchwasserbereitung verwandt werden.
Aufstellung: Der Speicher darf nur in einem frostgeschützten Raum aufgestellt werden. Den Speicher am Montageort mittels der 4 Stellschrauben ausrichten.
Montage: Alle Anschlüsse sind aus der Isolierrückwand herausgeführt. Wird ein Anschlußstutzen nicht belegt, so ist er mit einer Kappe R 1" abzudichten. Für den Einbau von Tauchfühlern sind an der Speicherrückseite zwei (DLP 250) bzw. drei (DLP 500) Muffen R ½" vorgesehen.
Nicht benötigte Muffen sind mit einem Stopfen R 1/2" zu verschließen.
Entleerung: Am Rücklauf (unterer Stutzen) sollte eine Entleerungsmöglichkeit vorgesehen werden.
Betriebsdaten: max. Speichertemperatur: 95 °C Zul. Betriebsüberdruck: 3 bar

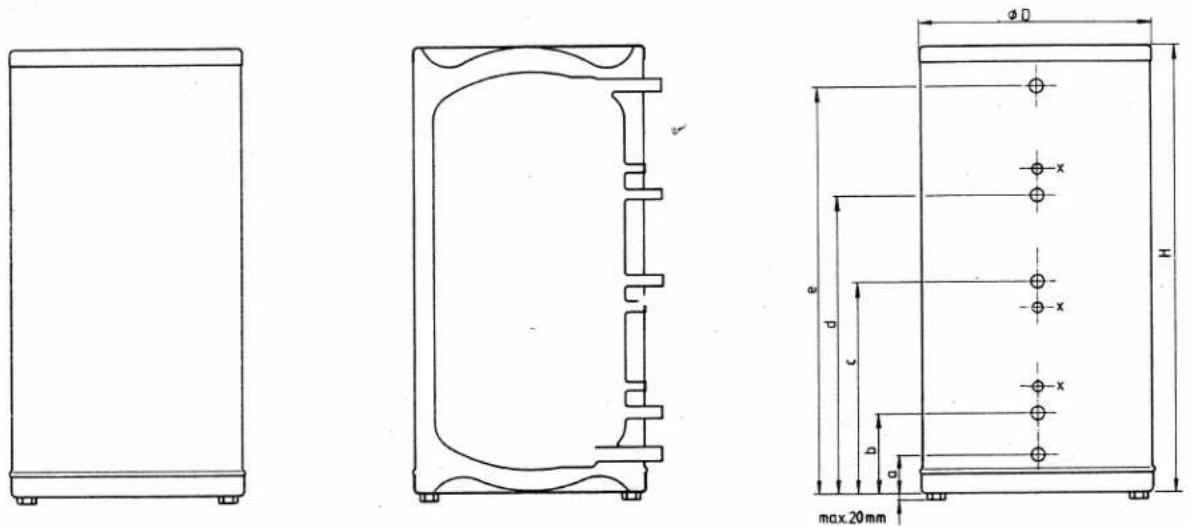

Maße und Gewichte
X Muffe 1/2" für Tauchfühler (untere nicht bei DLP 250)
| Typ | DOMOCELL® P | DLP 250 | DLP 500 | |
| Nenninhalt | I | 250 | 500 | |
| Abmessungen | ||||
| Durchmesser | ∅ D | mm | 600 | 700 |
| Höhe | H | mm | 1560 | 2005 |
| Anschlüsse | a | mm (R") | 225 (1) | 90 (1 14 ) |
| b | mm (R") | 325 (1) | 255 (1) | |
| c | mm (R") | 1025 (1) | 980 (1) | |
| d | mm (R") | 1125 (1) | 1255 (1) | |
| e | mm (R") | 1485 (1) | 1895 (1 14 ) | |
| Gewicht einschließlich Isolierung und Verpackung | ca. kg | 100 | 150 | |
Technische Änderungen vorbehalten.
