Produkttyp	Warmwasserbereiter (Kombination: Durchlauferhitzer und Speicher)
Modell	GMT 132 B
Marke	De Dietrich
Wasserinhalt	130 Liter
Maße (Breite x Tiefe x Höhe)	600 x 718 x 850 mm
Versandgewicht	100 kg
Maximale Betriebstemperatur (Primär- / Sekundärkreis)	95 °C / 95 °C
Maximaler Betriebsdruck (Primär- / Sekundärkreis)	12 bar / 10 bar
Wärmetauscher	Glattes Rohr, brauchwasserseitig emailliert
Behälter	Hochwertiger Stahl, bei 850 °C emailliert, mit Magnesiumanode geschützt
Isolierung	FCKW-freier PU-Hartschaum, minimiert Wärmeverluste
Farbe	Weiß (lackiertes Blech)
Anschlüsse	Warmwasser, Kaltwasser, Zirkulation, Wärmetauscher-Vor- und Rücklauf: alle R 3/4
Kompatible Kessel	De Dietrich DTG B, H, 120 NEZ
Inbetriebnahme	Speicher füllen, entlüften, Primärkreis entlüften, Sicherheitsventil prüfen
Wartung	Magnesiumanode alle 2 Jahre prüfen, Sicherheitsventil monatlich prüfen, jährliche Entkalkung empfohlen
Reinigung	Verkleidung mit Seifenwasser reinigen; Entkalkung des Wärmetauschers durch Fachmann
Sicherheitshinweise	Sicherheitsventil (Membran) am Kaltwassereintritt, Rückflussverhinderer, ggf. Druckminderer; Abblaseleitung sichtbar und frei
Ersatzteile	Verfügbar: Anode, Dichtungen, Reinigungsdeckel, Pumpen, Verkleidungsteile (siehe Explosionszeichnung)
Besonderheit	Isolierung leicht trennbar für Wiederverwertung; Zentrierleiste für Kesselmontage

Häufig gestellte Fragen - GMT 132 B DE DIETRICH

Wie oft muss die Magnesiumanode überprüft werden?

Die Magnesiumanode muss mindestens alle 2 Jahre überprüft werden. Bei Durchmesser unter 15 mm (ursprünglich 33 mm) oder Stromstärke unter 0,1 mA ist sie auszutauschen.

Warum tritt Wasser aus dem Sicherheitsventil aus?

Während des Aufheizens kann Wasser durch das Sicherheitsventil austreten, da sich das Wasser ausdehnt. Dies ist normal. Tritt jedoch dauerhaft Wasser aus, prüfen Sie das Ventil auf Defekt oder zu hohen Druck.

Kann der Warmwasserbereiter allein (ohne Kessel) betrieben werden?

Nein, der GMT 132 B ist als Warmwassererwärmer für Gas-Spezialheizkessel konzipiert und benötigt einen passenden DE DIETRICH Kessel (z.B. DTG 120 NEZ) zur Beheizung des Primärkreises.

Wie entkalke ich den Wärmetauscher?

Die Entkalkung sollte jährlich von einem Fachmann durchgeführt werden. Dazu den Speicher entleeren, den seitlichen Reinigungsdeckel öffnen, den Wärmetauscher entkalken und alle Teile wieder fachgerecht montieren.

Welche Kessel sind mit dem GMT 132 B kompatibel?

Der Warmwasserbereiter ist für DE DIETRICH DTG B, H, 120 NEZ Kessel ausgelegt. Die Montage kann neben oder unter dem Kessel erfolgen, mit dem mitgelieferten Rohrverbindungssatz.

Wie schließe ich den Speicher an den Kessel an?

Folgen Sie den Anweisungen im mitgelieferten Rohrverbindungssatz (Kolli EA 10). Der Kessel wird auf den Speicher gestellt und mit Zentrierleiste und Zentrierösen fixiert. Die Heizungs- und Trinkwasseranschlüsse sind gemäß DIN 1988 und DIN 4753 auszuführen.

Wie stelle ich die verstellbaren Füße ein?

Die 4 verstellbaren Füße am Sockel können mit einem Flachschraubendreher gedreht werden (Einstellbereich 10 bis 22 mm). Vor dem Einstellen den Fuß durch Anheben entlasten.

Welche Anschlussgrößen haben die Wasseranschlüsse?

Alle Anschlüsse (Warmwasser, Kaltwasser, Zirkulation, Wärmetauscher Vor- und Rücklauf) haben ein R 3/4 Gewinde.

Wo finde ich Ersatzteile für den GMT 132 B?

Ersatzteile sind über den DE DIETRICH Kundendienst oder Fachhandel erhältlich. Eine vollständige Explosionszeichnung mit Artikelnummern finden Sie in der Bedienungsanleitung, z.B. für Behälter (8952-5504), Anode (8958-8912) oder Dichtungen.

Wie installiere ich die Fühler (Speicherfühler und Thermometer)?

Öffnen Sie die Speichertür und führen Sie den Speicherfühler und Thermometerfühler in die Tauchhülse am vorderen Reinigungsdeckel ein. Verwenden Sie die mitgelieferte Feder zur Fixierung. Die Fühlerkabel (Niederspannung) müssen getrennt von 230V-Kabeln (mindestens 10 cm Abstand) verlegt werden.

BEDIENUNGSANLEITUNG GMT 132 B DE DIETRICH

Warmwassererwärmer für Gas-Spezialheizkessel DTG B, H,120 NEZ

GMT 132 B

Installations-, Inbetriebnahme- und Wartungsanleitung

INHALTSVERZEICHNIS

1. WICHTIGE INSTALLATIONSHINWEISE .... 3
2. BESCHREIBUNG 3

2.1 Anschlussabmessungen 4
2.2 Technische Daten....4
2.3 Lieferumfang 4

1. INSTALLATION......5

3.1 Speichermontage mit einem DTG 120 Kessel 5
3.2 Ausrichten des Warmwassererwärmers.... 6
3.3 Trinkwasserseitige Anschlüsse 7
3.4 Elektrischer Anschluss 9

1. INBETRIEBNAHME....9
2. WARTUNG UND REGELMÄSSIGE ÜBERPRÜFUNGEN 10
3. WARTUNGSPROTOKOLL 11
4. EXPLOSIONSZEICHNUNGEN UND ERSATZTEILLISTE 11

Die GMT 132 B Warmwassererwärmer sind an DE DIETRICH Zentralheizungskessel anzuschließen.

Die GMT 132 B Warmwassererwärmer sind weissfarbig.

1. WICHTIGE INSTALLATIONSHINWEISE

• Die Kessel-Speicher-Einheit muss in einem frostgeschützten Raum installiert werden. Der Warmwassererwärmer sollte möglichst dicht an der Zapfstelle aufgestellt werden, um Wärmeverluste in den Leitungen auf ein Minimum zu beschränken. Wir empfehlen daher auch letztere zu isolieren.
• Es empfiehlt sich, den Bereiter oder die Baugruppe Heizkessel/Bereiter auf einen Sockel zu setzen, um die Reinigung des Raums zu erleichtern.
• Diese Unterlage muss in der Nähe des Aufstellungsortes sichtbar sein.

Warnung :

• Die Installations-, Inbetriebnahme- und Wartungsarbeiten müssen nach der vorliegenden Unterlage und durch einen fachkundigen Techniker ausgeführt werden.
• Für einen zuverlässigen und sicheren Betrieb ist eine regelmäßige Wartung des Gerätes erforderlich.
• Am Warmwassererwärmer darf keine Veränderung vorgenommen werden, damit die Gewährleistung aufrecht erhalten bleibt.
• Heizwasser und Trinkwasser dürfen nicht miteinander in Berührung kommen. Insbesondere darf der Brauchwasserumlauf nicht durch den Wärmetauscher erfolgen.

2. BESCHREIBUNG

- Zum Korrosionschutz sind die hochwertigen Stahlbehälter mit lebensmittelverträglichem Email bei 850°C glasiert.

Außerdem werden sie durch eine Magnesiumanode geschützt, die alle zwei Jahre kontrolliert und falls erforderlich ersetzt werden muss (siehe § "5. Wartung..." auf Seite 10).

Der in den Behälter eingeschweißte Wärmetauscher ist aus glattem Rohr hergestellt, dessen Oberflächen brauchwasserseitig emailliert sind.

• Diese Bereiter sind mit FCKW-freiem PU-Hartschaum stark wärmegedämmt, wodurch minimale Wärmeverluste erreicht werden.
  ● Die Außenverkleidung ist aus lackiertem Blech.
• Der Warmwassererwärmer ist serienmäßig mit einem Thermometer ausgestattet.
• Die Isolierung lässt sich leicht vom Behälter trennen. Ein Polyethylenfilm verhindert das Haften des Schaums am Behälter.

Der Sinn dieser Gestaltung ist die Wiederverwertung der Warmwassererwärmer.

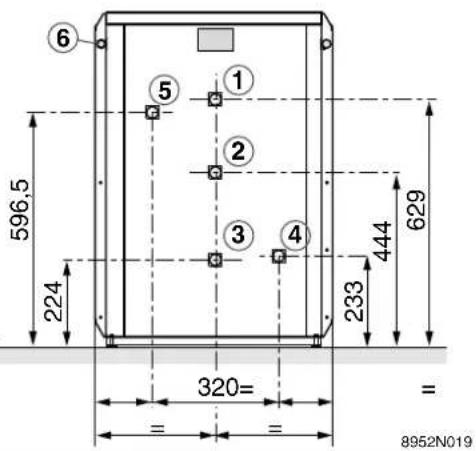

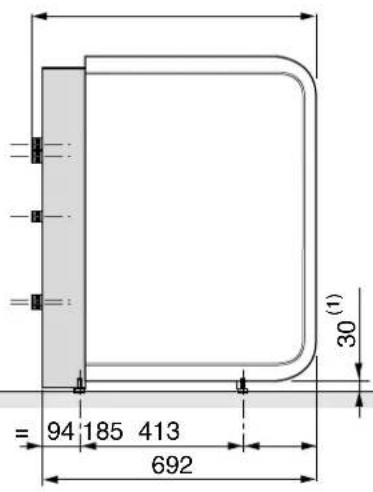

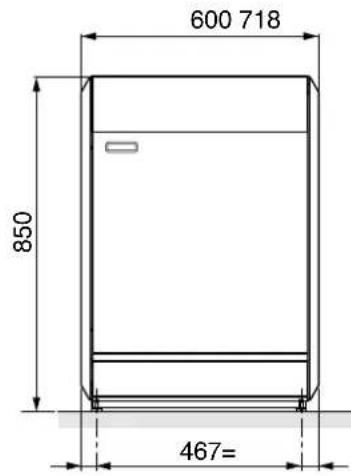

2.1 Anschlussabmessungen

1 Warmwasseraustritt R 3/4
2 Zirkulation R 3/4
3 Kaltwassereintritt R 3/4

4 Wärmetauscher-Eingang R 3/4
5 Wärmetauscher-Ausgang R 3/4
6 Kunststoffscheide

(1) Mindesthöhe (Sockel + Füße) : 30 mm Einstellbereich : 30 bis 42 mm

2.2 Technische Daten

Anmerkung : auf den Heizkesseln, begrenzt die Regelung werkseitig die Primärkreistemperatur auf 70°C (regelbar zwischen 30 und 90°C).

	PRIMÄRKREIS SEKUNDÄRKREISHeizwasser Brauchwasser
Maximale Betriebstemperatur °C 95 95
Zul. Betriebsüberdruck bar 12 10
Maximaler Sicherheitsdruck nach T/TPW * bar 12 6
Wasserinhalt I	5,7	130
Versandgewicht kg	100

* für die Schweiz

2.3 Lieferumfang

Anmerkung : für andere lieferbare Optionen beziehe man sich auf die jeweils gültige Preisliste.

BEZEICHNUNG	Kolli Nr.
Warmwasserbereiter GMT 132 B	EA 37
Rohrverbindungssatz zu DTG 120 NEZ Kessel	EA 10

3. INSTALLATION

3.1 Speichermontage mit einem DTG 120 Heizkessel

Die GMT 132 B Speicher können neben oder unter einem DTG 120 NEZ Kessel aufgestellt werden.

Für den Anschluss des Heizkessels an den Speicher beziehe man sich auf das mit dem Bausatz mitgelieferte Merkblatt.

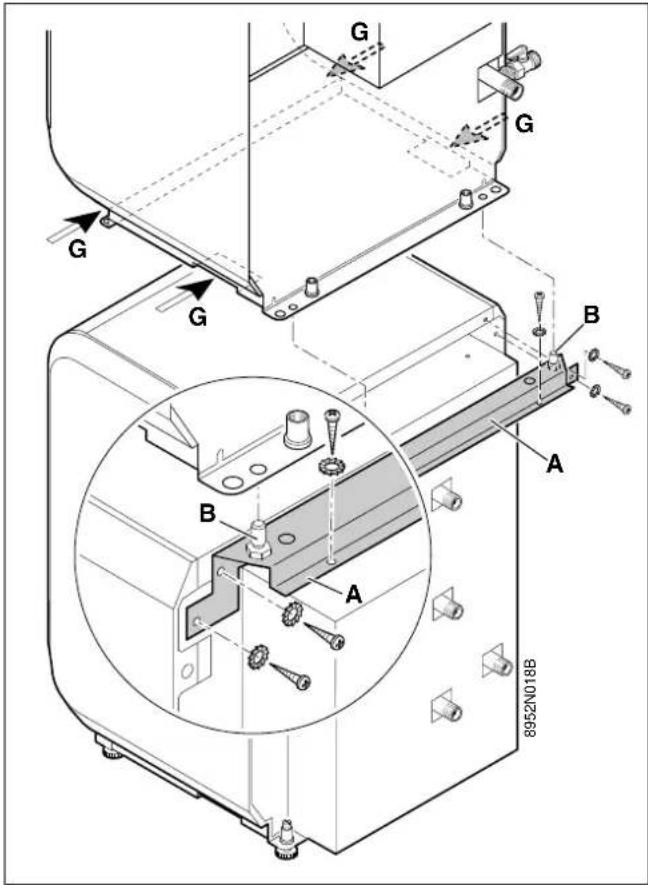

Montage des Kessels auf den Speicher

• Die Zentrierleiste A mittels 6 Schrauben + Zahnscheiben, die auch zur Befestigung der Haube und der Rückwand dienen, befestigen.
• Bevor Sie den Kessel auf den Speicher stellen, die verstellbaren Füße mittels Flachschraubendrehers von dem Sockel abmontieren.
• Den Kessel an den dazu vorgesehenen Griffen G, die sich beiderseitig des Kessels befinden, hochheben, ihn dann auf den Speicher stellen und dabei auf die 2 Zentrierösen B positionieren.

Bei der Lieferung ist die Zentrierleiste A auf dem Holzsockel an der Speicherrückseite befestigt.

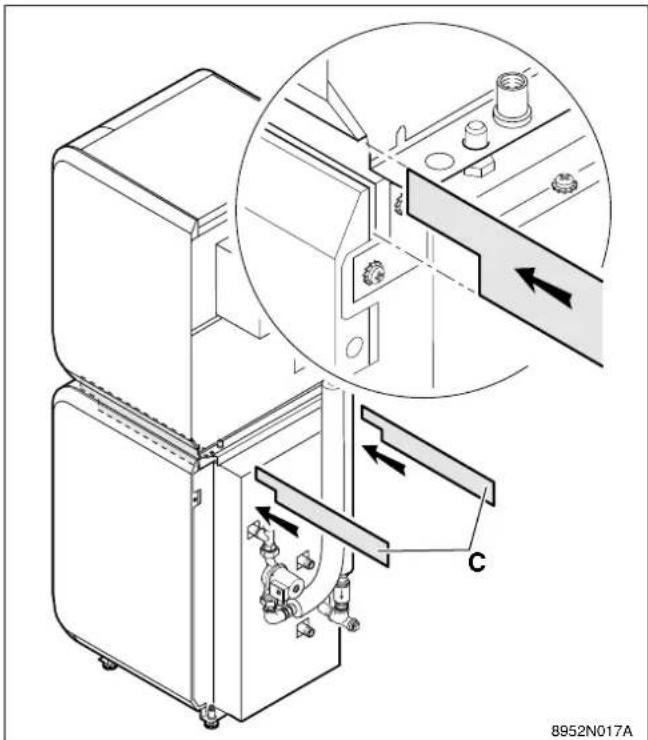

- Zur Vervollkommung der Ästhetik die 2 Zierleisten C beiderseits am Speicher in die Schlitze, wie in Abbildung angegeben, einfügen.

Bei der Lieferung sind die Zierleisten C auf der unteren vorderen Leiste des Speichers befestigt und werden durch Öffnen der Tür zugänglich.

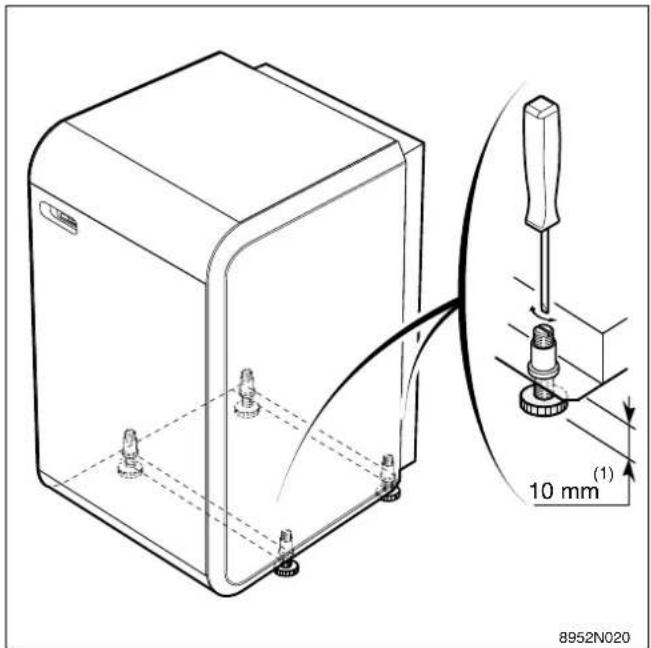

3.2 Ausrichten des Warmwassererwärmers

Das Ausrichten des Warmwassererwärmers erfolgt durch auf- oder zuschrauben der 4 auf dem Sockel montierten einstellbaren Füße, mittels Flachschraubendrehers.

Anmerkung : zur Einstellung den Fuß mittels Hebel entlasten.

(1) Verstellbare Füße :

• Mindestwert : 10 mm
• Einstellbereich : 10 bis 22 mm

3.3 Trinkwasserseitige Anschlüsse

Zur Ausführung sind u. a. die DIN 1988 Teil 2 und DIN 4753 Teil 1 zu beachten.

Die Warmwassererwärmer sind für einen Höchstdruck von 10 bar ausgelegt.

Anmerkung :

Der Anschluss des Speichers an eine Kupferleitung muss unbedingt mittels Muffen aus Guss, Stahl oder einem anderen geeigneten Isolierstoff durchgeführt werden, um jegliche Korrosion an den Anschlüssen zu vermeiden.

• Vor dem hydraulischen Anschluss ist es absolut unerlässlich die Zuleitungsrohre durchzuspülen, um zu vermeiden, dass Metallsplitter oder andere Teilchen in den Speicher geraten.
• Absperrventile im Primär- und Sekundärkreis ermöglichen eine Wartung des Speichers und seiner Bauteile ohne Entleerung der gesamten Anlage. Diese Ventile ermöglichen außerdem ein Abtrennen des Warmwassererwärmers bei Druckproben der Anlage, falls der Prüfdruck höher ist als der für den Warmwassererwärmer zulässige Betriebsdruck.
• Jeder geschlossene Trinkwassererwärmer ist mit mindestens einem zugelassenen (mit einem TÜV - Prüfzeichen versehenen) Membransicherheitsventil auszurüsten. Die Nennweite von Sicherheitsventilen wird nach DIN 1988 Teil 2 § 4.3.4.1.1 - Tabelle 5 bestimmt.

Nennvolumen Ventilgröße Heizleistung Liter (es gilt die Größe des kW Eintrittsanschlusses min.) max.
≤200 R oder Rp 1/2 75

● Hinweise zum Sicherheitsventil :

• es muss in die Kaltwasserleitung eingebaut werden
• es dürfen sich keine Absperrarmaturen zwischen Sicherheitsventil und Speicher befinden
• gut zugänglich in Speichernähe anordnen, Zuführungsleitung mindestens in der Nennweite des Ventils ausführen.

- so hoch anordnen, dass die anschließende Abblaseleitung mit Gefälle verlegt werden kann (Empfehlung : oberhalb Speicheroberkante montieren, um bei Arbeiten / Auswechseln den Speicher nicht entleeren zu müssen).

● Hinweise zur Abblaseleitung :

• das Ende der Abblaseleitung muss 20 - 40 mm über einem Ablauftrichter münden und sichtbar angeordnet sein.
• Größe der Leitung mindestens wie Austrittsquerschnitt des Sicherheitsventils, max. 2 m lang mit nicht mehr als 2 Bögen, sonst eine Nennweite größer als Sicherheitsventil-Austritt jedoch mit max. 3 Bögen und 4 m Länge.
• Die Ablaufleitung hinter dem Ablauftrichter muss mindestens den doppelten Querschnitt der Abblaseleitung aufweisen.

- In der Nähe der Abblaseleitung des Sicherheitsventils, zweckmäßig am Sicherheitsventil selbst, muss ein Schild mit folgender Aufschrift angebracht sein :

Während der Beheizung kann aus Sicherheitsgründen Wasser aus der Abblaseleitung austreten ! Nicht verschließen !

● Einbau eines Druckminderers

Vor dem Wassererwärmer ist ein Druckminderer dann einzubauen, wenn der Betriebsüberdruck 80% des Ansprechdruckes des Sicherheitsventils überschreitet. Es ist zweckmäßig, den Druckminderer hinter den Wasserzähler einzubauen, damit in den Kalt- und Warmwasserleitungen des Gebäudes annähernd gleiche Druckverhältnisse herrschen.

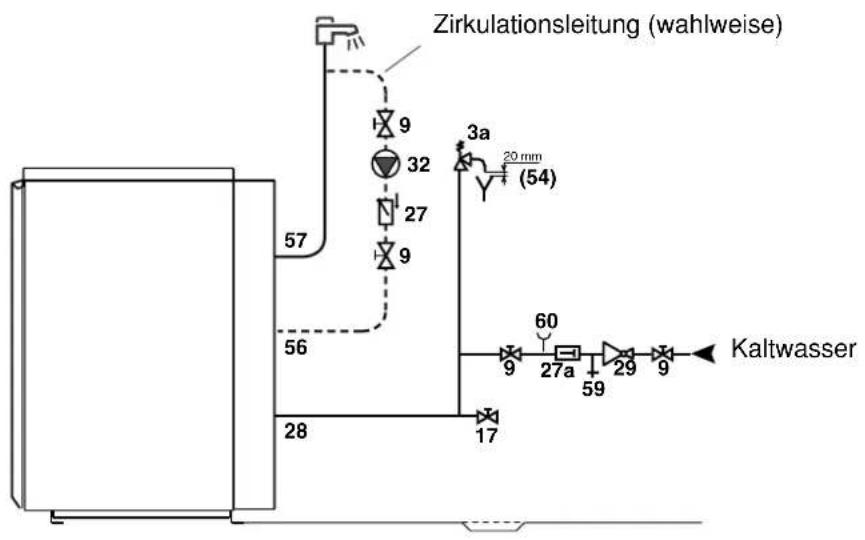

● Maßnahmen zum Verhindern des Rückfließens von erwärmtem Wasser

In die Kaltwasser-Zuflussleitung ist - unabhängig von der Beheizungsart des Trinkwassererwärmers - ein Rückflussverhinderer einzubauen.

Bei geschlossenen Trinkwassererwärmern ist zum Prüfen und Auswechseln des Rückflussverhinderers in erreichbarer Nähe davor und dahinter je eine Absperrvorrichtung anzubringen.

Zwischen der ersten Absperrvorrichtung und dem Rückflussverhinderer ist eine Prüfeinrichtung vorzusehen.

8952N030

3a. Membransicherheitsventil (DIN 4753 Teil 1) über Speicheroberkante montieren
9. Absperrventil
17. Entleerungshahn
27. Rückschlagklappe
27a.Rückflussverhinderer
28. Kaltwassereintritt
29. Druckminderventil entspr. DIN 1988 T2 (wenn Leitungsdruck höher als 0,8 x Ansprechdruck des Sicherheitsventils)
32. Zirkulationspumpe (mit Zeitschaltuhr)
54. Mündung Abblaseleitung frei und beobachtbar 20 - 40 mm über Trichter
56. Zirkulationseintritt
57. Brauchwasseraustritt
59. Prüfventil
60. Manometer-Anschlussstutzen

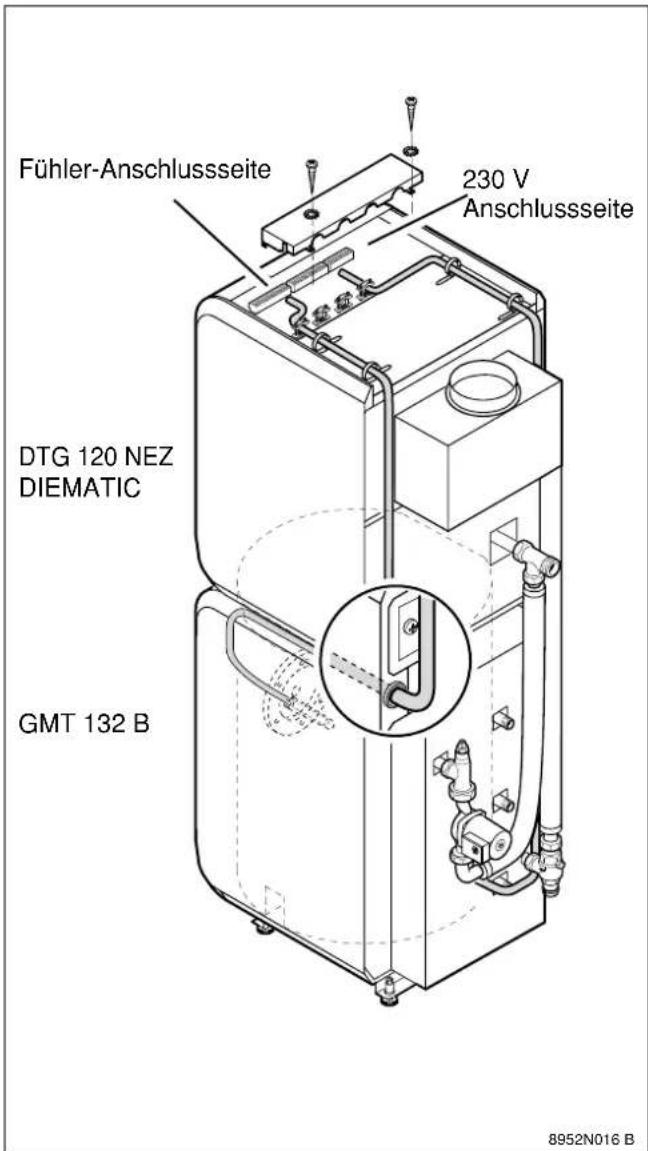

3.4 Elektrischer Anschluss

Der an den Bereiter angeschlossene Heizkessel muss unbedingt mit einem Regelgerät MB1, MB2, SV-matic...B oder einer Diematic ausgestattet werden (man beziehe sich auf die Anleitung, die diesen Geräten beiliegt).

●Speicherfühler laut Abbildung führen und an der vorgesehenen Stelle im Kesselschaltfeld anschließen.
- Speichertür öffnen und Speicherfühler sowie Thermometerfühler in die Tauchhülse am vorne befindlichen Speicherreinigungsdeckel einfügen. Dazu die mitgelieferte Feder benutzen.
●Kabel der Ladepumpe an der vorgesehenen Stelle im Kesselschaltfeld anschließen.

SEHR WICHTIG : die Fühlerkabel (Niederspannung) und die 230V-Kabel müssen voneinander getrennt verlegt werden. Um Störungen zu vermeiden, müssen diese Kabel mindestens 10 cm voneinander entfernt sein. (VDE 0100 - Teil 510, § 515-2 IEC 364-5-51)

4. INBETRIEBNAHME

●Falls erforderlich, den Brauchwasserkreis durchspülen und den Warmwasser-Bereiter über das Kaltwasserzulaufrohr füllen.
- Es ist erforderlich den Speicher, die Leitungen und die Wasserarmaturen zu entlüften, um Wasserschläge von eingeschlossener Luft zu vermeiden, die sich beim Aufheizen oder bei der Wasserentnahme verlagern.

Hierzu müssen Sie den Speicher zuerst vollständig mit Wasser füllen und eine Auslaufstelle (Warmwasserhahn) geöffnet lassen; schließen Sie diesen Hahn nicht bevor der Abfluss des Wassers gleichmäßig und ohne Geräusche erfolgt.

Entlüften Sie alle Warmwasserleitungen indem Sie die entsprechenden Zapfstellen öffnen.

- Der Primärkreis (Heizung) im höchsten Punkt durch einen dazu bestimmten geeigneten Ablasshahn (nicht mit dem Warmwassererwärmer geliefert) entlüften.

- Überprüfen Sie die einwandfreie Funktion aller Regel- und Sicherheitsorgane (insbesondere Ventile) ; dazu die mit diesem Gerät gelieferte Anleitung beachten.

ACHTUNG : während des Aufheizvorganges kann Wasser am Sicherheitsventil austreten, was auf die Ausdehnung des Wassers zurückzuführen ist. Diese Erscheinung ist vollkommen normal.

5. WARTUNG UND REGELMÄSSIGE ÜBERPRÜFUNGEN

● Magnesiumanode :

die Magnesiumanode muss wenigstens im Abstand von zwei Jahren überprüft werden. Nach der ersten Kontrolle und je nach der Abnutzung der Anode muss der Abstand zwischen den weiteren Kontrollen festgelegt werden.

Die Anode kann mittels einer der beiden folgenden Methoden geprüft werden :

- Visuelle Prüfung :

Die Anode muss ausgewechselt werden, wenn ihr Durchmesser weniger als 15 mm beträgt (ursprünglicher Durchmesser = 33 mm).

- Prüfung nach Messung :

- Massedraht von der Anode abklemmen

- die Stromstärke zwischen Speicher und Anode messen; wenn diese Stromstärke unter 0,1 mA liegt, ist die Anode zu ersetzen.

Wenn die Anode ausgewechselt werden muss, wie im nachfolgenden Absatz angegeben vorgehen.

● Sicherheitsarmatur :

es ist unerlässlich das korrekte Funktionieren der Sicherheitsarmatur 1 mal pro Monat zu überprüfen, um einen eventuellen Überdruck zu vermeiden.

● Entkalkung :

es wird empfohlen, in Gegenden mit kalkhaltigem Wasser jährlich eine Entkalkung des Wärmetauschers von einem Fachmann durchführen zu lassen, um die Leistung des Warmwassererwärmers zu erhalten. Siehe nachfolgende Anleitungen.

● Die Verkleidung kann mit Seifenwasser gereinigt werden.

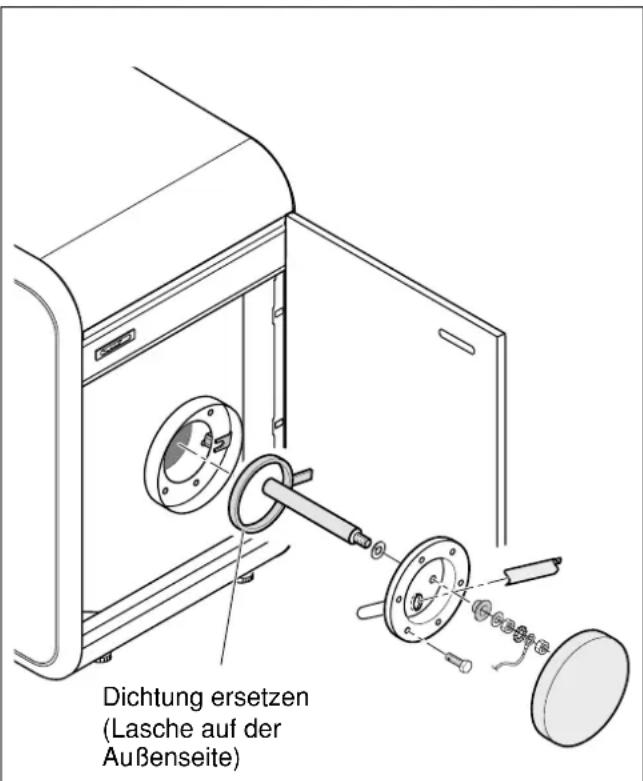

Arbeitsgänge zur Entkalkung, Kontrolle oder Auswechseln der Magnesiumanode

Zum Auswechseln der Anode (obengenannte Überprüfungen) oder zur Speicher-Entkalkung folgendermaßen vorgehen :

● Kessel spannungsfrei schalten.

- Die Kaltwasserzufuhr absperren und den Speicher entleeren. Hierzu Hahn (17 Seite 8) öffnen und anschließend ein Warmwasserhahn (oder ein Ablaufhahn) öffnen, um das Eindringen von Luft zu ermöglichen.

- Speichervorderwand und Fühler abnehmen.

● Deckel entfernen (13er Schlüssel).

- Anode überprüfen und wenn nötig auswechseln.

- Den Kalk der sich in Form von Schlamm oder Kesselsteinschichten auf dem Boden des Behälters befindet, entfernen. Den Kalk auf der Innenwand des Speichers hingegen nicht entfernen, da er die Isolation des Warmwasserbereiters verstärkt.

Der Wärmetauscher muss gegebenenfalls auch entkalkt werden, um einen perfekten Austausch zu garantieren.

- Die Teile wieder montieren und den Dichtungsring des Flanschs, mit Lasche an der Speicher-Außenseite, auswechseln. Darauf achten, dass die Tauchhülse unten im Deckel liegt.

Die Flansch-Befestigungsschrauben ø 8 mm um 8 N.m (plus-minus 1 N.m) anziehen. Dazu einen Kraftmessschlüssel benutzen.

Als Hinweis : man erreicht ca. 6 N.m wenn man den Rohrsteckschlüssel mit dem kurzen Hebel einsetzt.

• Nach Montage Dichtheit am seitlichen Flansch überprüfen.
• Zur Inbetriebnahme die Angaben des Absatzes 4 beachten.

8952N031

1. WARTUNGSPROTOKOLL

Nr.	DATUM	VORGENOMMENE KONTROLLEN	BEMERKUNGEN	AUSFÜHRENDER VISUM

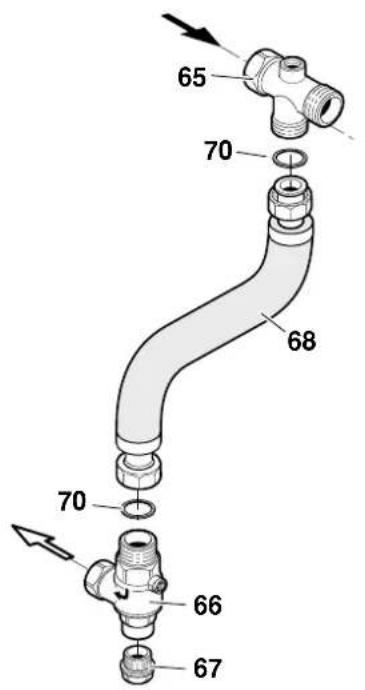

7. EXPLOSIONSZEICHNUNGEN UND ERSATZTEILLISTE

Anmerkung : bei Bestellung der Ersatzteile, ist es unbedingt nötig die Artikel-Nummer des gewünschten Ersatzteils anzugeben.

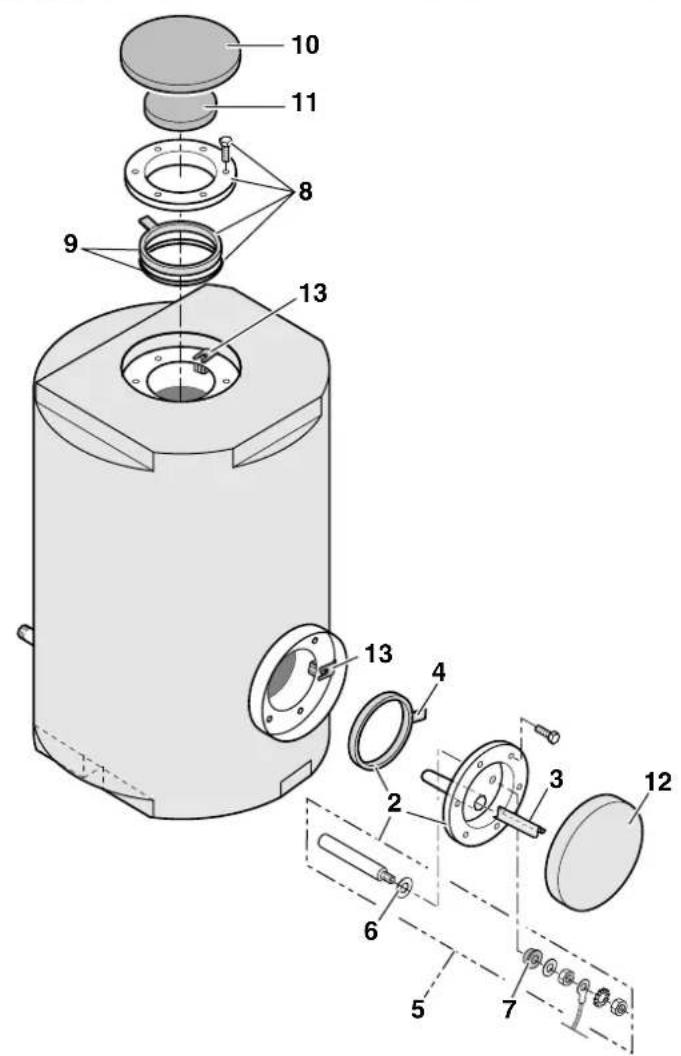

SPEICHER

1

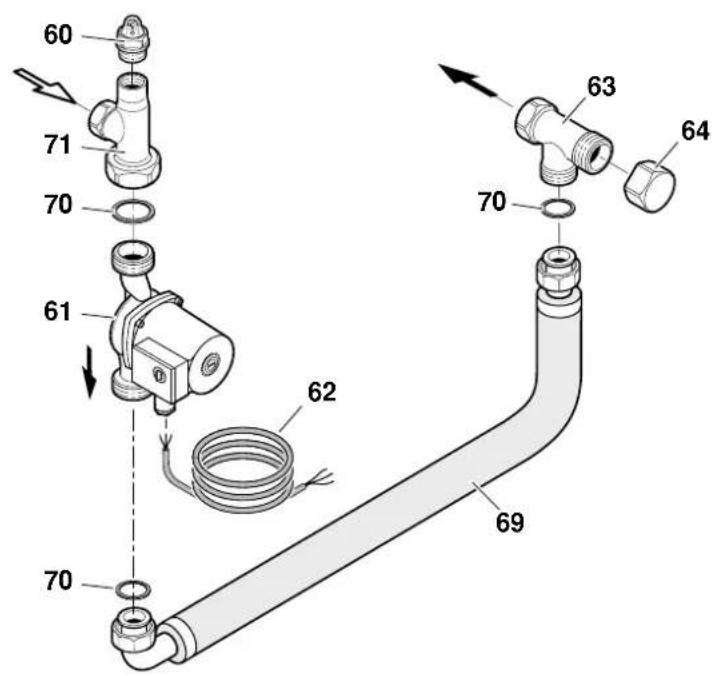

VERBINDUNGSSATZ MIT DTG 120 (Kolli EA 10)

8952N098

GMT 132 B

Ref.	Artikel Nr	BEZEICHNUNG	Ref. Artikel	Nr	BEZEICHNUNG
		SPEICHER				VERBINDUNGSSATZ MIT DTG 120 (Kolli EA 10)
1	8952-5504 Behälter geschaumt als Ersatzteil			60	9491-8140 Manueller Entlüfter 1/2"
2	8952-5500 Seitlicher Reinigungsdeckel komplett			61	9513-2253 Purnpe RS 15/65R 130 3H
3	9536-5613 Konaktfeder für Tauchhülse			62	8970-4902 Pumpenverkabelung
4	9501-3133 Dichtung für seitlicher Reinigungsdeckel			63	9491-4407 T-Stück 1"
5	8958-8912 Anode komplett ø 33, Lg. 280			64	9495-0196 Stopfen GF 301 1"
6	9501-4035 Anode-Dichtung			65	9491-4408 T-Stück 1" - 1/2"
7	9497-4525 Kunststoff Zwischenstück			66	9491-4292 Winkel-Rückschlagklappe 1" - 3/4"
8	8952-5501 Oberer Reinigungsdeckel			67	9495-0113 Stopfen 1/2"
9	8970-5511 Dichtung 7 mm + Sprengring			68	9499-4121 Flexibler Rohr Lg. 1180 mm
10	8952-4006 Isolierung ∅ 240 für oberen Reinigungsdeckel			69	9499-4123 Flexibles Winkelrohr Lg 1200 mm
11	8952-4007 Isolierung ∅ 130 für oberen Reinigungsdeckel			70	9501-3062 Dichtung 21 x 30 x 2
12	8958-4009 Seitliche Isolierung			71	9491-4417 T-Stück mit Mutter, 1" - 3/4"
13	9775-8783 Klemmutter
14	8952-8821 Sockel komplett
15	9758-1059 Verstellbarer Fuß
		VERKLEIDUNG

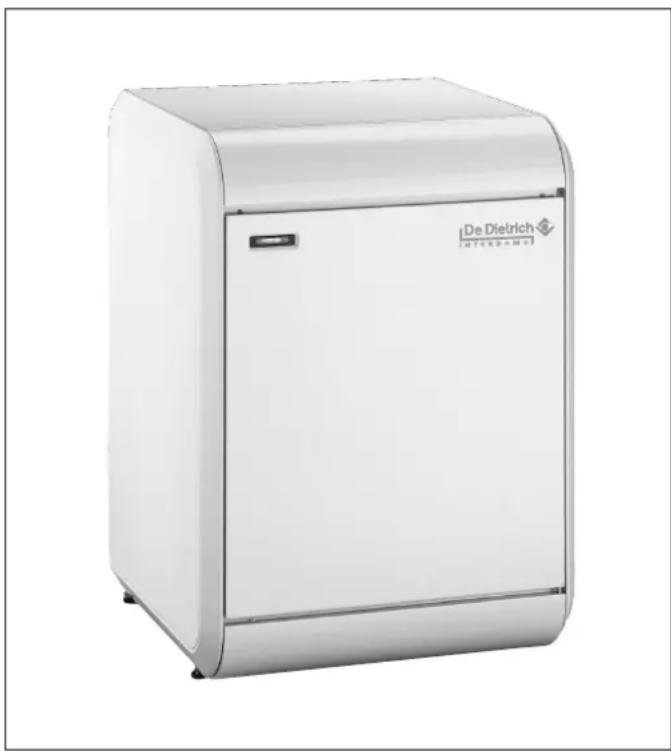

20	8952-5514 Verkleidung komplett GMT 132 B - weiss
21	8952-8828 Seitenplatte links - weiss
22	8952-8829 Seitenplatte rechts - weiss
23	8952-8827 Querleiste komplett
24	95037104 Thermometer-Zwischenstück - schwartz
25	8500-0014 Thermometer
26	8952-8517 Hinterplatte komplett
27	8952-8518 Kessel-Zentrierleiste
28	8952-8832 Tür GMT 132 B - weiss
29	8388-8629 Zierleiste - weiss
30	8388-8643 Abdeckhaube - weiss
31	9503-7102 Seitliche Zierleiste für Kesselsockel - weiss
32	8952-8519 Rechter Träger
33	8952-8520 Linker Träger
34	8970-5501 Schraubenbeutel

Kundendienst : Heizungsfachmann :

SUD

Verkaufsbüro

Justus-von-Liebig Straße 2

85435 Erding

Telefon 0 81 22 - 9 93 38-11

Telefax 0 81 22 - 9 93 38-19

E-Mail: [e-mail]

Technisches Büro Erding

Telefon 0 81 22 - 9 93 38-21

Telefax 0 81 22 - 9 93 38-19

ADODA

Rheiner Strasse 151

-48282 EMSDETTEN

0 25 72 23-5 - Fax : [phone]

www.dedietrichheiztechnik.de

[e-mail]
