Produkttyp	Warmwassererwärmer (Speicher) für Gas-Spezialheizkessel
Marke	De Dietrich
Modell	GMT 131 B
Kategorie	Warmwasserbereiter (Chauffe-eau instantané et cumulus)
Wasserinhalt (Brauchwasser)	130 Liter
Wasserinhalt (Heizwasser)	5,7 Liter
Max. Betriebstemperatur (Primärkreis)	95 °C
Max. Betriebstemperatur (Sekundärkreis)	95 °C
Max. Betriebsdruck (Primärkreis)	12 bar
Max. Betriebsdruck (Sekundärkreis)	10 bar
Verpacktes Gewicht	100 kg
Anschlüsse	Warmwasseraustritt R 3/4, Zirkulation R 3/4, Kaltwassereintritt R 3/4, Wärmetauscher-Eingang R 3/4, Wärmetauscher-Ausgang R 3/4
Behältermaterial	Hochwertiger Stahl mit lebensmittelverträglichem Email bei 850°C lasiert
Korrosionsschutz	Magnesiumanode (Kontrolle alle 2 Jahre)
Wärmedämmung	FCKW-freier PU-Hartschaum
Montage	Neben oder unter einem DTG 111 NEZ Kessel
Wartung	Anodenkontrolle alle 2 Jahre, Sicherheitsventil monatlich prüfen, jährliche Entkalkung empfohlen
Besonderheiten	Thermometer serienmäßig, verstellbare Füße, Zentrierleiste für Kesselmontage

Häufig gestellte Fragen - GMT 131 B DE DIETRICH

Wie wird der GMT 131 B Speicher installiert?

Der Speicher kann neben oder unter einem DTG 111 NEZ Kessel montiert werden. Für die Montage auf dem Kessel die mitgelieferte Zentrierleiste verwenden. Die verstellbaren Füße am Speicher ausrichten.

Wie wird die Magnesiumanode geprüft?

Die Anode muss mindestens alle 2 Jahre überprüft werden. Bei der visuellen Prüfung: ersetzen, wenn der Durchmesser unter 15 mm liegt (Original 33 mm). Alternativ Strom zwischen Speicher und Anode messen; bei <0,1 mA ersetzen.

Warum tritt Wasser aus dem Sicherheitsventil aus?

Während des Aufheizens kann Wasser aus der Abblaseleitung austreten – das ist normal und auf die Wasserausdehnung zurückzuführen. Niemals die Abblaseleitung verschließen.

Wie wird der Speicher entkalkt?

In kalkreichen Gebieten wird eine jährliche Entkalkung durch einen Fachmann empfohlen. Dazu den Speicher entleeren, den Reinigungsdeckel entfernen und den Kalk vom Boden entfernen. Den Kalk an der Innenwand nicht entfernen, da er isoliert.

Welche Sicherheitsarmaturen sind erforderlich?

Es muss ein zugelassenes Membransicherheitsventil (TÜV-geprüft) in die Kaltwasserleitung eingebaut werden. Davor ein Rückflussverhinderer und ggf. ein Druckminderer wenn der Leitungsdruck 80% des Ansprechdrucks überschreitet.

Wie wird der Speicher befüllt und entlüftet?

Den Speicher über das Kaltwasserzulaufrohr füllen, dabei einen Warmwasserhahn offen lassen, bis Wasser gleichmäßig und geräuschlos abfließt. Dann alle Warmwasserleitungen entlüften und den Primärkreis am höchsten Punkt entlüften.

Wie tauscht man die Magnesiumanode aus?

Netzstrom abschalten, Kaltwasserzufuhr sperren, Speicher entleeren, Reinigungsdeckel entfernen. Alte Anode ausbauen, neue mit neuer Dichtung einsetzen. Deckel mit 8 Nm anziehen.

Welche Wartung ist monatlich erforderlich?

Einmal pro Monat die Sicherheitsarmatur auf korrekte Funktion prüfen, um Überdruck zu vermeiden. Dazu das Ventil kurz öffnen.

Wie wird der Kessel auf dem Speicher montiert?

Die Zentrierleiste mit 2 Schrauben an der Speicheroberseite befestigen. Den Kessel anheben und auf die 2 Zentrierösen positionieren. Danach selbstklebende Zierleisten anbringen.

Wo finde ich Ersatzteile und Explosionszeichnungen?

Explosionszeichnungen und Ersatzteillisten sind ab Seite 10 der Anleitung enthalten. Bei Bestellung die Artikel-Nummer angeben. Typische Teile sind Reinigungsdeckel, Anode, Dichtungen und Pumpen.

BEDIENUNGSANLEITUNG GMT 131 B DE DIETRICH

Warmwassererwärmer für Gas-Spezialheizkessel DTG B, H 111 NEZ

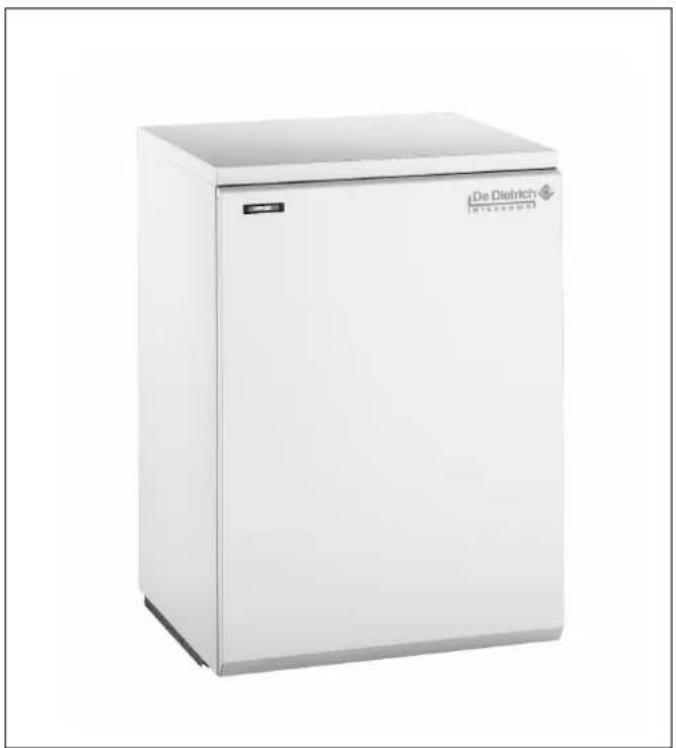

GMT 131 B

Installations-, Inbetriebnahme- und Wartungsanleitung

INHALTSVERZEICHNIS

1. WICHTIGE INSTALLATIONSHINWEISE....3

2. BESCHREIBUNG 3

2.1. Anschlussabmessungen 4
2.2. Technische Daten....4
2.3. Lieferumfang 4

3. INSTALLATION....5

3.1. Speichermontage mit einem DTG 111 NEZ Kessel....5
3.2. Ausrichten des Speichers.... 6
3.3. Wichtige Hinweise für den Anschluss des Heizkreises an den Kessel und an die Kaltwasserzufuhr ....6
3.4. Trinkwasserseitige Anschlüsse 7
3.5. Elektrischer Anschluss 8

4. INBETRIEBNAHME 8

5. WARTUNG UND REGELMÄSSIGE ÜBERPRÜFUNGEN 9

6. WARTUNGSPROTOKOLL 10

7. EXPLOSIONSZEICHNUNGEN UND ERSATZTEILLISTE 10

1. WICHTIGE INSTALLATIONSHINWEISE

• Die Kessel-Speicher-Einheit muss in einem frostgeschützten Raum installiert werden. Der Warmwassererwärmer sollte möglichst dicht an der Zapfstelle aufgestellt werden, um Wärmeverluste in den Leitungen auf ein minimum zu beschränken, wir empfehlen daher auch letztere zu isolieren.
• Es empfiehlt sich, den Bereiter oder die Baugruppe Heizkessel/Bereiter auf einen Sockel zu setzen, um die Reinigung des Raums zu erleichtern.
• Diese Unterlage muss in der Nähe des Aufstellungsortes sichtbar sein.

Warnung :

• Die Installations-, Inbetriebnahme- und Wartungsarbeiten müssen, nach der vorliegenden Unterlage und durch einen fachkundigen Techniker ausgeführt werden.
• Für einen zuverlässigen und sicheren Betrieb ist eine regelmäßige Wartung des Gerätes erforderlich.
• Am Warmwasserbereiter darf keine Veränderung vorgernommen werden, damit die Gewährleistung aufrecht erhalten bleibt.
• Heizwasser und Trinkwasser dürfen nicht miteinander in Berührung kommen. Insbesondere darf der Brauchwasserumlauf nicht durch den Wärmetauscher erfolgen

2. BESCHREIBUNG

- Zum Korrosionschutz sind die hochwertigen Stahlbehälter mit lebensmittelverträglichem Email bei 850°C lasiert.

Außerdem werden sie durch eine Magnesiumanode geschützt, die alle zwei Jahre kontrolliert und falls erforderlich ersetzt werden muss (siehe § "5. Wartung..." auf Seite 9).

Der in den Behälter eingeschweißte Wärmetauscher ist aus glattem Rohr hergestellt, dessen Oberflächen, in Kontakt mit Brauchwasser emailliert sind.

• Diese Bereiter sind mit FCKW-freiem PU-Hartschaum stark wärmegedämmt, wodurch minimale Wärmeverluste erreicht werden.
  ● Die Außenverkleidung ist aus lackiertem Blech.
• Der Warmwassererwärmer ist serienmäßig mit einem Thermometer ausgestattet.
• Die Isolierung lässt sich leicht vom Behälter trennen. Ein Polyethylenfilm verhindert das Haften des Schaums am Behälter.

Der Sinn dieser Gestaltung ist die Wiederverwertung der Warmwassererwärmer.

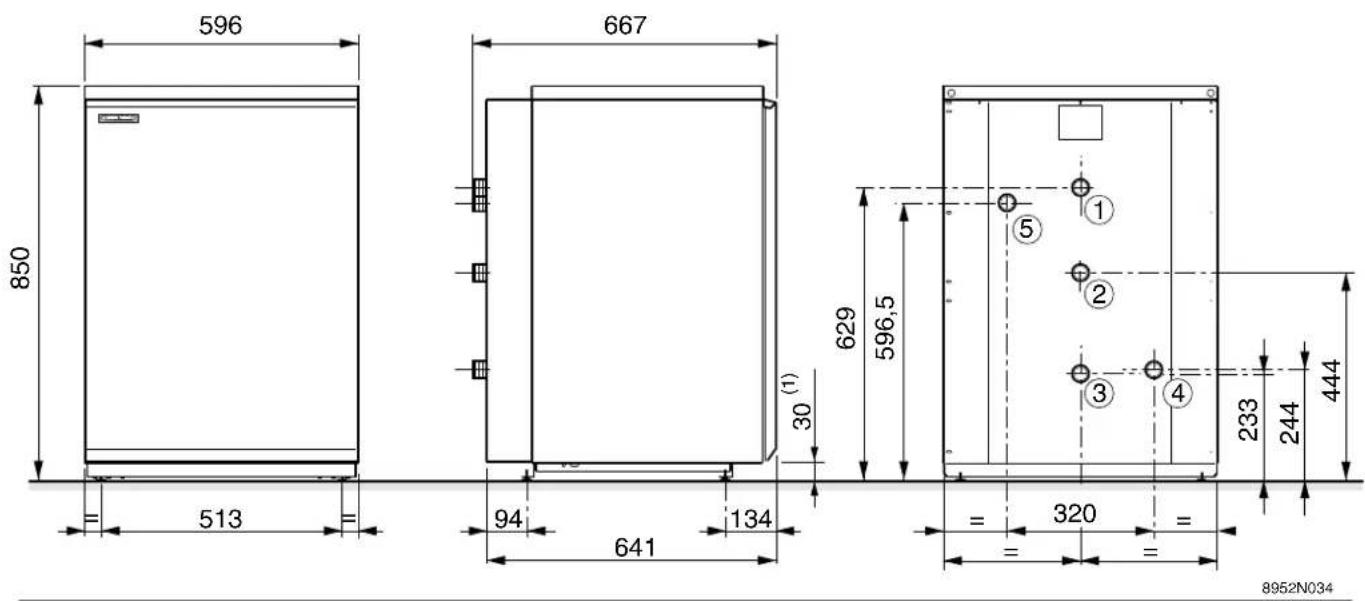

2.1 Anschlussabmessungen

1 Warmwasseraustritt R 3/4
2 Zirkulation R 3/4
3 Kaltwassereintritt R 3/4
4 Wärmetauscher-Eingang R 3/4
5 Wärmetauscher-Ausgang R 3/4
(1) Mindesthöhe (Sockel + Füße) : 30 mm
Einstellbereich : 30 bis 42 mm

2.2 Technische Daten

Anmerkung : auf den Heizkesseln, begrenzt die Regelung werkseitig die Primärkreistemperatur auf 70°C (regelbar zwischen 30 und 90°C).

	PRIMÄRKREIS SEKUNDÄRKREISHeizwasser Brauchwasser
Maximale Betriebstemperatur °C 95 95
Maximaler Betriebsdruck bar 12 10
Wasserinhalt I 5,7 130
Gewicht verpackt kg 100

2.3 Lieferumfang

Anmerkung : für andere lieferbare Optionen beziehe man sich auf die jeweils gültige Preisliste.

BEZEICHNUNG KOLLI Nr.
Warmwasserbereiter GMT 131 B EA 36
Rohrverbindungssatz für DTG 111 NEZ Kessel	EA 10 oder EA 30

3. INSTALLATION

3.1 Speichermontage mit einem DTG 111 NEZ Heizkessel

Der GMT 131 B Speicher kann neben oder unter einem DTG 111 NEZ Kessel aufgestellt werden.

Für den Anschluss des Heizkessels an den Speicher beziehe man sich auf das mit dem Bausatz mitgelieferte Montageblatt.

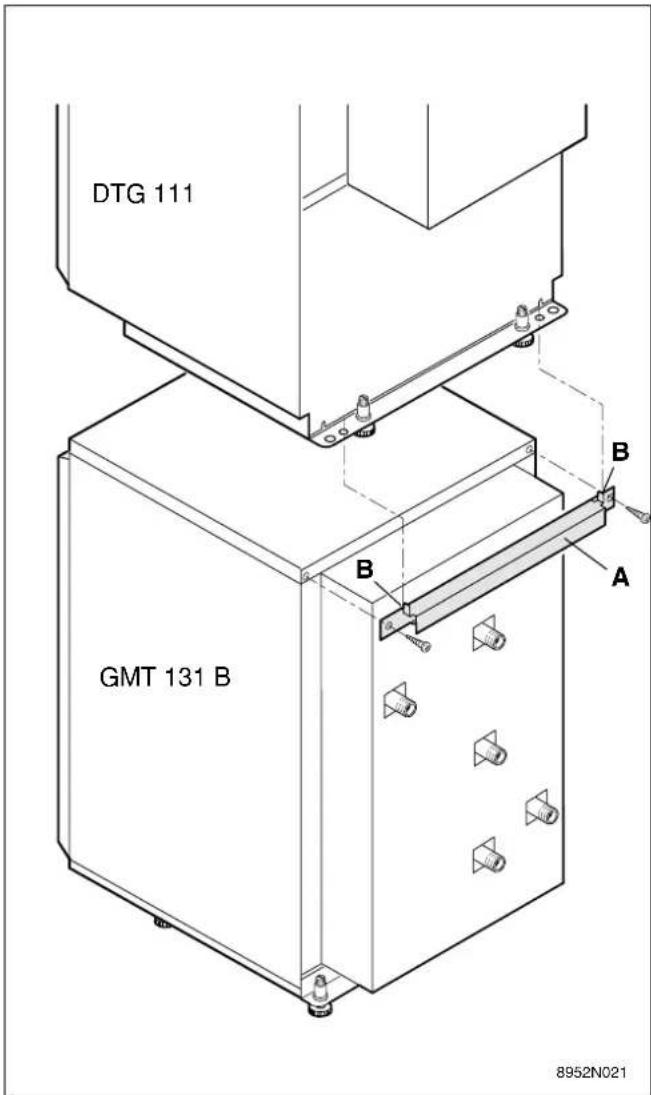

Montage des Kessels auf den Speicher

Bei Montage des Kessels auf den Speicher wird die Zentrierleiste A benutzt.

- Die Zentrierleiste A mittels 2 Schrauben, die auch zur Befestigung der Haube dienen, befestigen.

Anmerkung : die verstellbaren Füße am Platz lassen.

- Kessel hochheben, ihn dann auf den Speicher stellen und dabei auf die 2 Zentrierösen B positionieren.

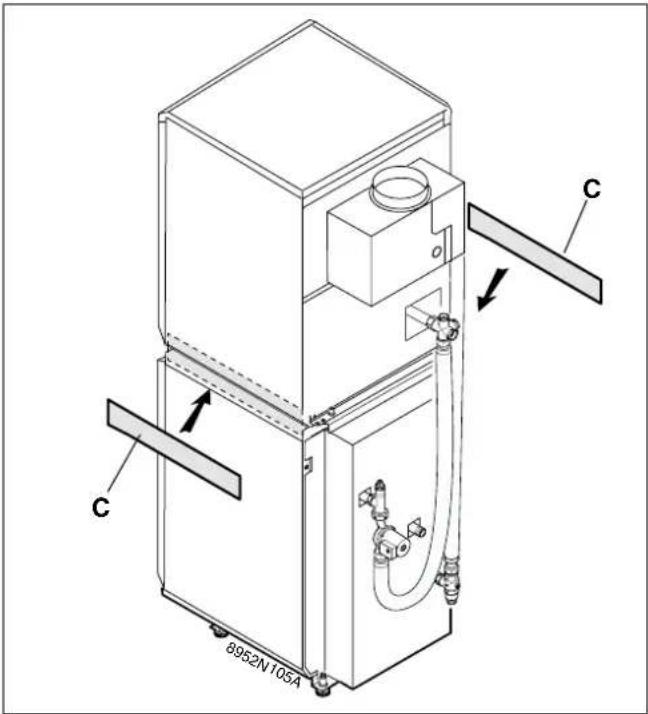

- Zur Vervollkommung der Ästhetik die 2 mitgelieferten selbstklebenden Zierleisten C beiderseits zwischen dem Speicher und dem Heizkessel, wie in Abbildung angegeben, aufkleben.

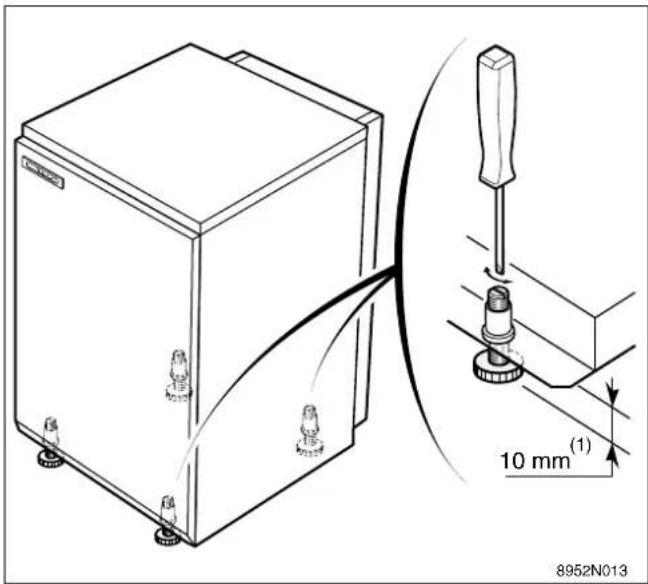

3.2 Ausrichten des Speichers

Das Ausrichten des Speichers erfolgt durch auf- oder zuschrauben der 4 auf dem Sockel montierten einstellbaren Füße, mittels Flachschraubendrehers.

(1) Mindestwert : 10 mm Einstellbereich : 10 bis 22 mm

3.3 Wichtige Hinweise für den Anschluss des Heizkreises an den Kessel und an die Kaltwasserzufuhr

Die Installation ist nach den geltenden Regeln der Technik auszuführen. Bei thermostatisch abgesicherten Anlagen nach DIN 4751 Blatt 2 dürfen nur Sicherheitsventile mit dem Kennbuchstaben "H" im Bauteilprüfzeichen angeschlossen werden, und zwar grundsätzlich nur am Sicherheitsvorlaufstutzen des Kessels; ihre Abblaseleistung muss der größten Nennwärmeleistung des Kessels entsprechen.

Das Ausdehnungsgefäß muss direkt an den Kessel angeschlossen werden ohne Einbau einer Klappe oder eines Ventils.

3.4 Trinkwasserseitige Anschlüsse

Zur Ausführung sind u. a. die DIN 1988 Teil 2 und DIN 4753 Teil 1 zur beachten.

• Vor dem hydraulischen Anschluss, ist es absolut unerlässlich, die Zuleitungsrohre durchzuspülen, um zu vermeiden, dass Metallsplitter oder andere Teilchen in den Speicher geraten.
• Absperrventile im Primär- und Sekundärkreis ermöglichen eine Wartung des Speichers und seiner Bauteile ohne Entleerung der gesamten Anlage. Diese Ventile ermöglichen außerdem ein Abtrennen des Warmwassererwärmers bei Druckproben der Anlage, falls der Prüfdruck höher ist als der für den Warmwassererwärmer zulässige Betriebsdruck.
• Jeder geschlossene Trinkwassererwärmer ist mit mindestens einem zugelassenen (mit einem TÜV - Prüfzeichen versehenen) Membransicherheitsventil auszurüsten. Die Nennweite von Sicherheitsventilen wird nach DIN 1988 Teil 2 § 4.3.4.1.1 - Tabelle 5 bestimmt.

Nennvolumen Liter (es gilt die Größe des kW Eintrittsanschlusses mini.) max.
≤200 R oder Rp 1/2 75

● Hinweise zum Sicherheitsventil :

• es muss in die Kaltwasserleitung eingebaut werden
• es dürfen sich keine Absperrarmarturen zwischen Sicherheitsventil und Speicher befinden
• gut zugänglich in Speichernähe anordnen, Zuführungsleitung mindestens in der Nennweite des Ventils ausführen.
• so hoch anordnen, dass die anschließende Abblaseleitung mit Gefälle verlegt werden kann (Empfehlung : oberhalb Speicheroberkante montieren um bei Arbeiten / Auswechseln den Speicher nicht entleeren zu müssen).

● Hinweise zur Abblaseleitung :

• das Ende der Abblaseleitung muss 20 - 40 mm über einem Ablauftrichter münden und sichtbar angeordnet sein.
• Größe der Leitung mindestens wie Austrittsquerschnitt des Sicherheitsventils, max. 2 m lang mit nicht mehr als 2 Bögen sonst Nennweite größer als Sicherheitsventil-Austritt jedoch mit max. 3 Bögen und 4 m Länge.
• Die Ablaufleitung hinter dem Ablauftrichter muss mindestens den doppelten Querschnitt der Abblaseleitung aufweisen.

- In der Nähe der Abblaseleitung des Sicherheitsventils, zweckmäßig an Sicherheitsventil selbst, muss ein Schild mit folgender Aufschrift angebracht sein :

Während der Beheizung kann aus Sicherheitsgründen Wasser aus der Abblaseleitung austreten! Nicht verschließen!

● Einbau eines Druckminderers

Vor dem Wassererwärmer ist ein Druckminderer dann einzubauen, wenn der Betriebsüberdruck 80% des Ansprechdruckes des Sicherheitsventils überschreitet. Es ist zweckmäßig, den Druckminderer hinter der Wasserzähleranlage einzubauen, damit in den Kalt- und Warmwasserleitungen des Gebäudes annähernd gleiche Druckverhältnisse herrschen.

● Maßnahmen zum Verhindern des Rückfließens von erwärmtem Wasser

In die Kaltwasser-Zuflussleitung ist - unabhängig von der Beheizungsart des Trinkwassererwärmers - ein Rückflussverhinderer einzubauen.

Bei geschlossenen Trinkwassererwärmern ist zum Prüfen und Auswechseln des Rückflussverhinderers in erreichbarer Nähe davor und dahinter je eine Absperrvorrichtung anzubringen.

Zwischen der ersten Absperrvorrichtung und dem Rückflussverhinderer ist eine Prüfeinrichtung vorzusehen.

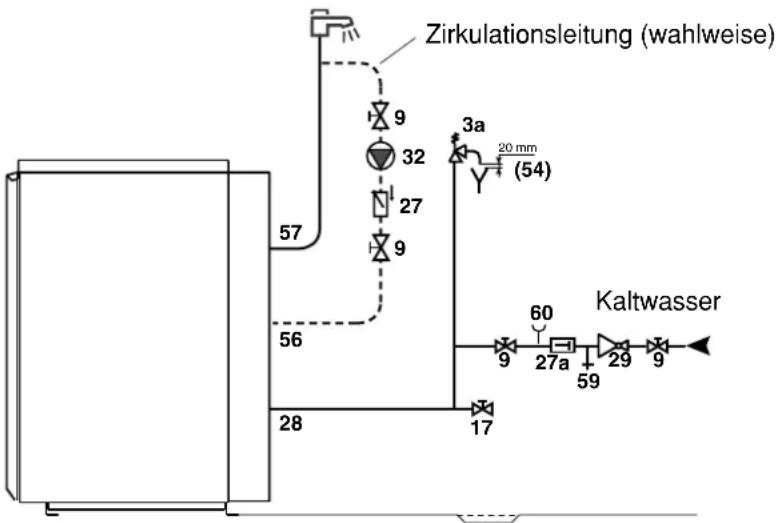

3a. Membransicherheitsventil (DIN 4753 Teil 1) über Speicheroberkante montieren

1. Absperrventil

2. Entleerungshahn

3. Rückschlagklappe

27a. Rückflussverhinderer

1. Kaltwassereintritt

2. Druckminderventil entspr. DIN 1988 T2 (wenn Leitungsdruck höher als 0,8 x Ansprechdruck des Sicherheitsventils)

3. Zirkulationspumpe (mit Zeitschaltuhr)

4. Mündung Abblaseleitung frei und beobachtbar 20 - 40 mm über Trichter

5. Zirkulationseintritt

6. Brauchwasseraustritt

7. Prüfventil

8. Manometer-Anschlussstutzen

8952N030

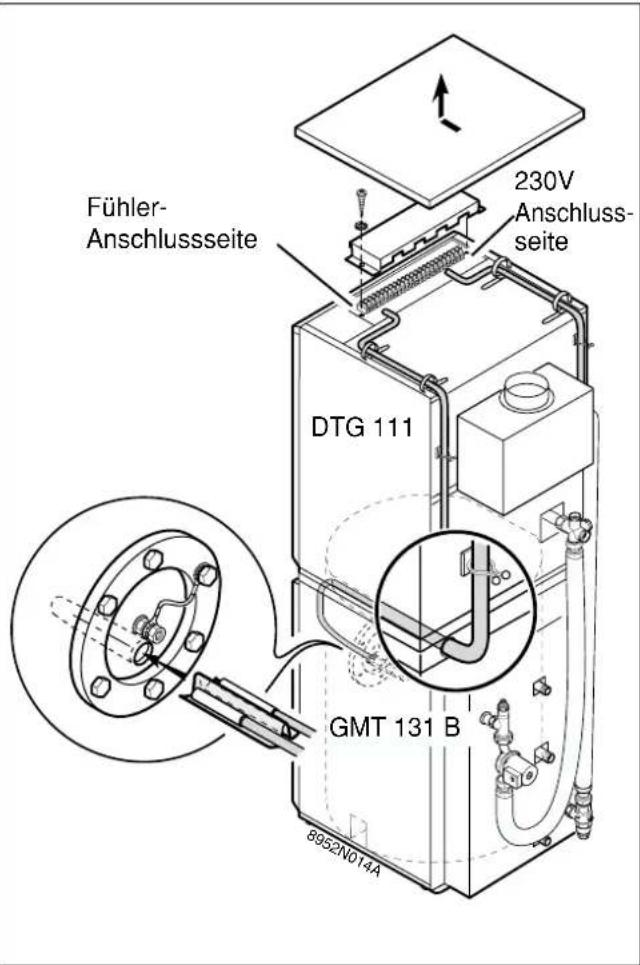

3.5 Elektrischer Anschluss

Der an den Bereiter angeschlossene Heizkessel muss unbedingt mit einem Regelgerät Domo Command®, SV-matic Typ SR bzw. - B oder MB2-Modul ausgestattet werden (man beziehe sich auf die Anleitung, die diesen Geräten beiliegt).

●Speicherfühler laut Abbildung führen und an der vorgesehenen Stelle im Kesselschaltfeld anschließen.
- Speichertür abnehmen, und Speicherfühler sowie Thermometerfühler mit der Kontaktfeder in die Tauchhülse am vorne befindlichen Speicherreinigungsdeckel einfügen.
●Kabel der Ladepumpe an der vorgesehenen Stelle im Kesselschaltfeld anschließen.

SEHR WICHTIG : die Fühlerkabel (Niederspannung) und die 230 V-Kabel müssen voneinander getrennt verlegt werden. Um Störungen zu vermeiden, müssen diese Kabel mindestens 10 cm voneinander entfernt sein (VDE 0100 - Teil 510, § 515-2 IEC 364-5-51).

4. INBETRIEBNAHME

●Falls erforderlich, den Brauchwasserkreis (insbesondere bei einer Wiederinbetriebnahme) durchspülen und den Warmwasser-Bereiter über das Kaltwasserzulaufrohr füllen.
- Es ist erforderlich, den Speicher, die Leitungen und die Wasserarmaturen zu entlüften, um Wasserschläge von eingeschlossener Luft zu vermeiden, die sich beim Aufheizen oder bei der Wasserentnahme verlagern.

Hierzu müssen Sie den Speicher zuerst vollständig mit Wasser füllen und eine Auslaufstelle (Warmwasserhahn) geöffnet lassen; schließen Sie diesen Hahn nicht bevor der Abfluss des Wassers gleichmäßig und ohne Geräusche erfolgt.

Entlüften Sie alle Warmwasserleitungen indem Sie die entsprechenden Zapfstellen öffnen.

• Der Primärkreis (Heizung) im höchsten Punkt durch einen dazu bestimmten geeigneten Ablasshahn (nicht mit dem Warmwassererwärmer geliefert) entlüften.
• Überprüfen Sie die einwandfreie Funktion aller Regel- und Sicherheitsorgane.

ACHTUNG : während des Aufheizvorganges muss aus Sicherheitsgründen Wasser am Sicherheitsventil austreten, was auf die Ausdehnung des Wassers zurückzuführen ist. Diese Erscheinung ist vollkommen normal.

5. WARTUNG UND REGELMÄSSIGE ÜBERPRÜFUNGEN

● Magnesiumanode :

die Magnesiumanode muss wenigstens im Abstand von zwei Jahren überprüft werden. Nach der ersten Kontrolle und je nach der Abnutzung der Anode muss der Abstand zwischen den weiteren Kontrollen festgelegt werden.

Die Anode kann mittels einer der beiden folgenden Methoden geprüft werden :

- Visuelle Prüfung :

Die Anode muss ausgewechselt werden wenn ihr Durchmesser weniger als 15 mm beträgt (ursprünglicher Durchmesser = 33 mm).

- Prüfung nach Messung :

- Massedraht von der Anode abklemmen

- die Stromstärke zwischen Speicher und Anode messen ; wenn diese Stromstärke unter 0,1 mA liegt, ist die Anode zu ersetzen.

Wenn die Anode ausgewechselt werden muss, wie im nachfolgenden Absatz angegeben vorgehen.

● Sicherheitsarmatur :

es ist unerlässlich das korrekte Funktionieren der Sicherheitsarmatur 1 mal pro Monat zu überprüfen um einen eventuellen Überdruck zu vermeiden.

● Entkalkung :

es wird empfohlen, in Gegenden mit kalkhaltigem Wasser jährlich eine Entkalkung des Wärmetauschers von einem Fachmann durchführen zu lassen, um die Leistung des Warmwassererwärmers zu erhalten. Nachstehende Vorgehensweise beachten.

● Die Verkleidung kann mit Seifenwasser gereinigt werden.

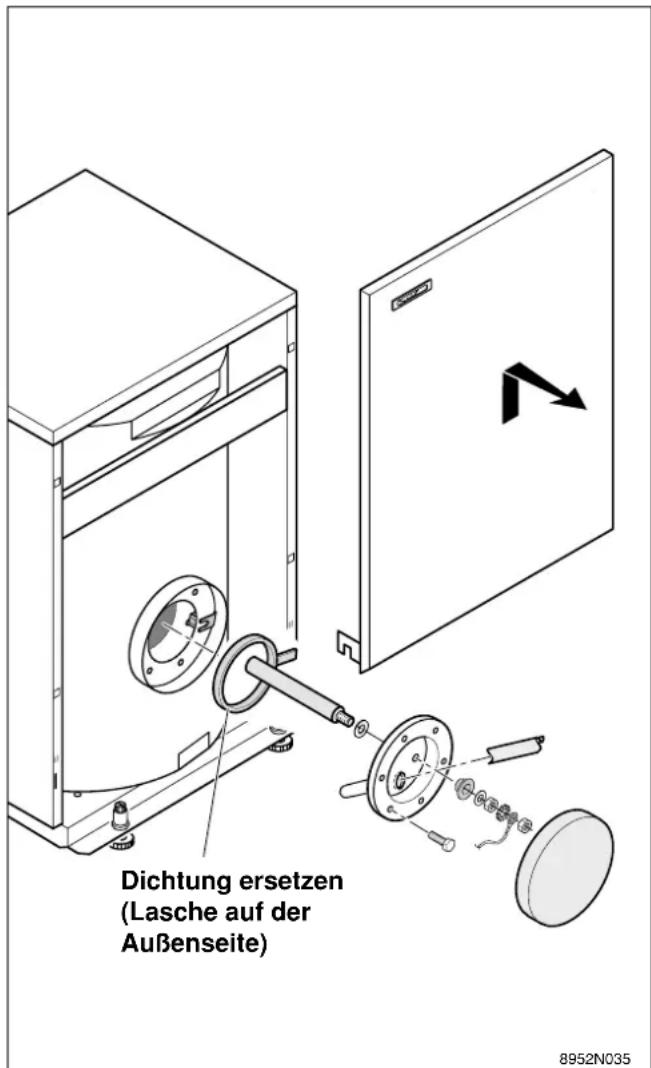

Arbeitsgänge zur Entkalkung, Kontrolle oder Auswechseln der Magnesiumanode

Zum Auswechseln der Anode (obengenannte Überprüfungen) oder zur Speicher-Entkalkung folgendermaßen vorgehen :

● Kessel spannungsfrei Schalten.
- Die Kaltwasserzufuhr absperren und den Speicher über Hahn 17 (siehe Kapitel 3.4) entleeren. Zum Entleeren ein Warmwasserhahn öffnen, um das Eindringen von Luft zu ermöglichen.
- Speichervorderwand und Fühler abnehmen.
● Reinigungsdeckel entfernen (13er Schlüssel).
- Anode überprüfen und wenn nötig auswechseln.
- Den Kalk der sich in Form von Schlamm oder Kesselsteinschichten auf dem Boden des Behälters befindet, entfernen. Den Kalk auf der Innenwand des Speichers hingegen nicht entfernen da er die Isolation des Warmwasserbereiters verstärkt.
Der Wärmetauscher muss gegebenenfalls auch entkalkt werden, um einen perfekten Austausch zu garantieren.
- Die Teile wieder montieren und den Dichtungsring des Flanschs, mit Lasche an der Speicher-Außenseite, auswechseln. Darauf achten, dass die Tauchhülse unten im Deckel liegt.
- Nach Montage Dichtheit am seitlichen Flansch über prüfen.

Die Flansch-Befestigungsschrauben ø 8 mm um 8 N.m (plus-minus 1 N.m) anziehen. Dazu einen Kraftmessschlüssel benutzen.

Als Heiweis : man erreicht ca. 6 N.m wenn man den Rohrsteckschlüssel mit dem kurzen Hebel einsetzt.

- Zur Inbetriebnahme die Angaben des Absatzes 4 beachten.

1. WARTUNGSPROTOKOLL

Nr.	DATUM	VORGENOMMENE KONTROLLEN	BEMERKUNGEN	AUSFÜHRENDER VISUM

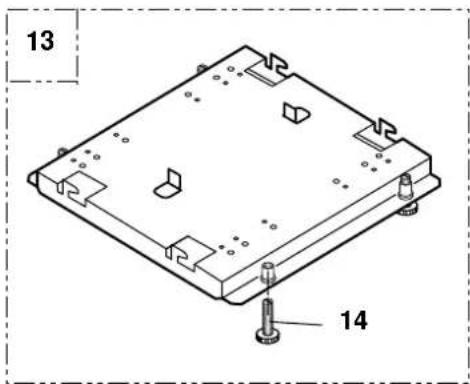

7. EXPLOSIONSZEICHNUNGEN UND ERSATZTEILLISTE

Anmerkung : bei Bestellung der Ersatzteile, ist es unbedingt nötig die Artikel-Nummer des gewünschten Ersatzteils anzugeben.

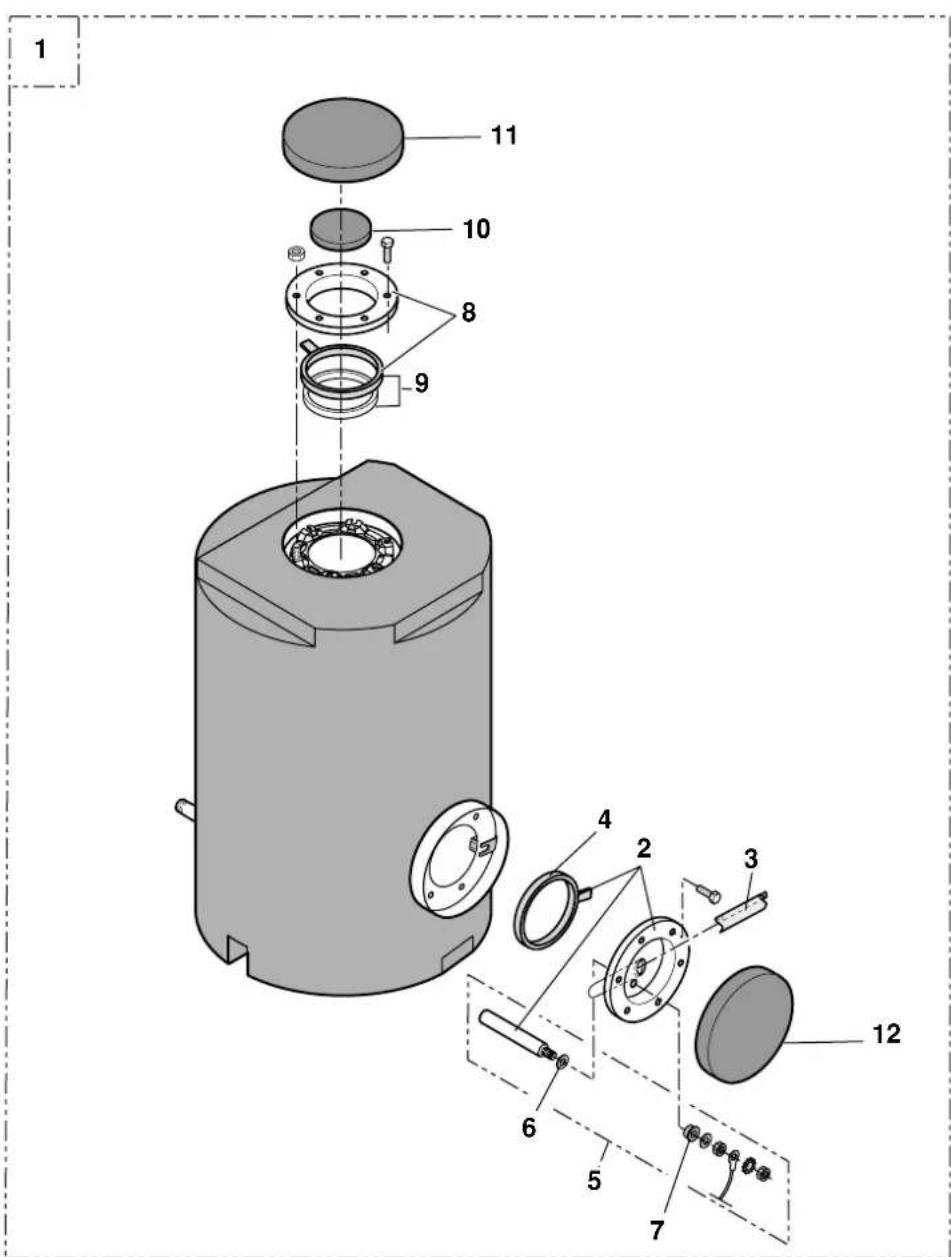

SPEICHER

8952N108B

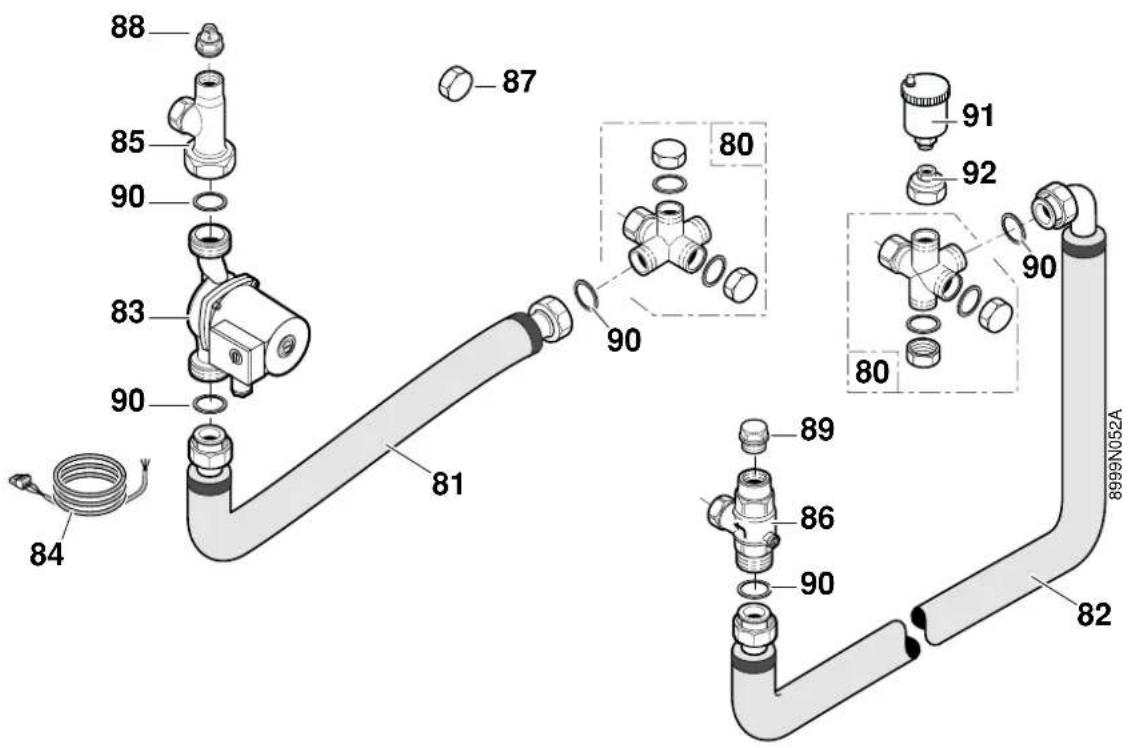

VERBINDUNGSSATZ MIT DTG 111 (Kolli EA 10)

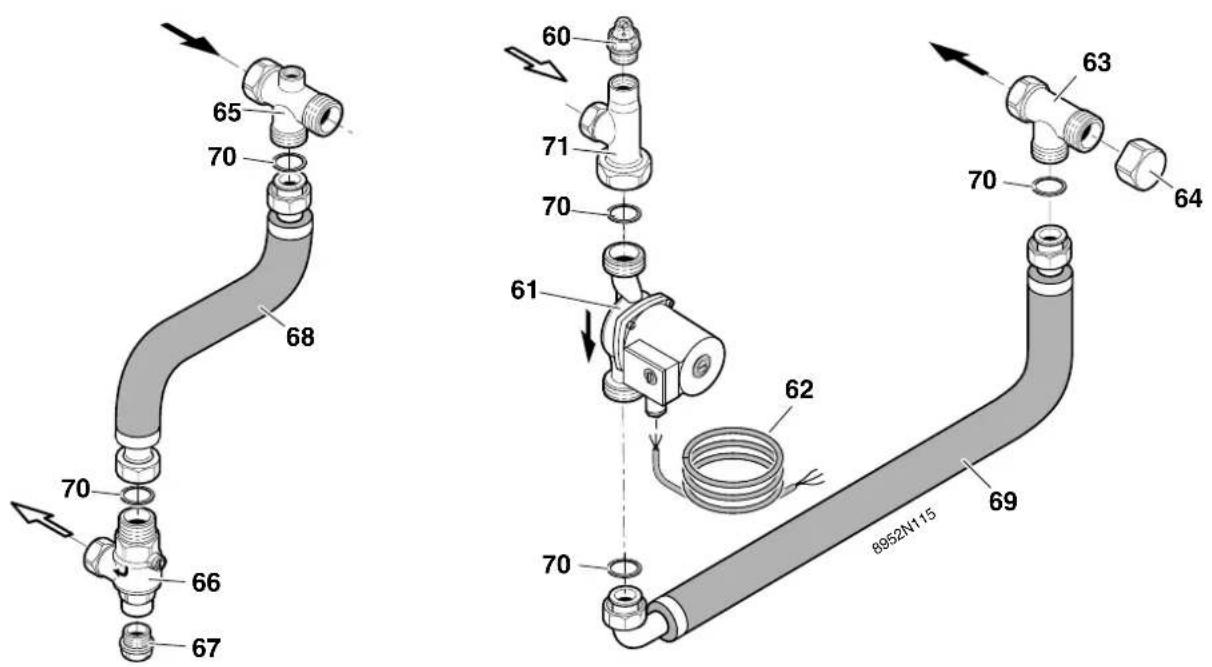

VERBINDUNGSSATZ MIT DTG 111 (Kolli EA 30)

Ref.	Artikel Nr	BEZEICHNUNG Ref. Artikel Nr BEZEICHNUNG
		SPEICHER			Verbindungssatz mit DTG 111 (Kolli EA10)
1	8952-5504	Behälter geschaumt als Ersatzteil	60	9491-8140	Manueller Entlüfter 1/2"
2	8952-5500	Seitlicher Reinigungsdeckel komplett	61	9513-2253 P	umpe RS 15/65R 130 3H
3	9536-5613	Kontaktfeder für Tauchhülse	62	8970-4902 P	umpenverkabelung
4	9501-3133	Dichtung für seitlichen Reinigungsdeckel	63	9491-4407 T	Stück 1"
5	8958-8912	Anode komplett	64	9495-0196 S	stopfen GF 301 1"
6	9501-4035	Anode-Dichtung	65	9491-4408	T-Stück 1" - 1/2"
7	9497-4525	Kunststoff Zwischenstück	66	9491-4292	Winkel-Rückschlagklappe 1" - 3/4"
8	8952-5501	Oberer Reinigungsdeckel	67	9495-0113 S	stopfen 1/2"
9	8970-5511	Dichtung 7 mm + Sprengring 5 mm	68	9499-4121 F	flexibler Rohr Lg. 1180 mm
10	8952-4007	Isolation D 130	69	9499-4123 F	flexibles Winkelrohr Lg 1200 mm
11	8952-4006	Isolation D 240	70	9501-3062 D	chtung 21 x 30 x 2
12	8958-4009	Seitlische Isolation	71	9491-4417	T-Stück mit Mutter, 1" - 3/4"
13	8952-8500	Sockel komplett
14	9758-1059	Verstellbarer Fuß			Verbindungssatz mit DTG 111 (Kolli EA 30 )
			80	9536-0224 S	atz Anschlusskreuze 1"
		Verkleidung	81	9499-4121 F	flexible Rohrverbindung Lg 1180
15	8952-5513	Verkleidung komplett - weiss	82	9499-4123 F	flexible Rohrverbindung Lg 1200
16	8952-8502	Vordere Querleiste	83	9513-2253 P	umpe RS 15/65 R 130 3 H
17	8952-8517	Hinterplatte komplett	84	8970-4902 P	umpenverkabelung
18	8952-8833	Tür komplett - weiss	85	9491-4417	T-Stück 90° 1"- 3/4"
19	8503-7104	Thermometer-Zwischenstück	86	9491-4292	Winckel-Rückschlagklappe 1"- 3/4"
20	8500-0014	Thermometer	88	9491-8140	Manueller Entlüfter 1/2"
21	8952-8909	Abdeckhaube - weiss	89	9495-0113 S	stopfen 1/2"
22	8952-8802	Seitenplatte - weiss	90	9501-3062 D	chtung 21x30x2
23	8970-5501	Satz Kleinteile	91	8500-0023 A	automatischer Entlüfter
24	8952-8010	Kessel-Zentrierleiste	92	9491-4421 R	reduzierstück G 1 - G 3/8
25	8949-8834 Z	Zerleisten

DE DIETRICH HEIZTECHNIK • Rheiner Strasse 151 • D-48282 EMSDETTEN

www.dedietrich.com • [e-mail]

Verkaufsbüro Emsdetten : Tel. 0 25 72 / 23-179

Fax 0 25 72 / 23-451

Regionalverkaufsbüro Berlin : Tel. 030 / 5 65 01-391

Fax 030 / 5 65 01-465

Verkaufsbüro Neunkirchen : Tel. 0 68 21 / 98 05-0

Fax 0 68 21 / 98 05-31

Regionalverkaufsbüro Erding : Tel. 0 81 22 / 9 93 38-0

Fax 0 81 22 / 9 93 38-19

DE DIETRICH • SPINOFF - CENTER Romeinsestraat 10 • B-3001 LEUVEN / LOUVAIN • Tél. : [phone]

Fax : [phone] • www.dedietrich.com

DE DIETRICH HEIZTECHNIK • Am Concorde Park 1 - B 4 / 28 • A-2320 SCHWECHAT / WIEN • Tél. : 01 / 706 40 60-0

Fax : 01 / 706 40 60-99 • www.dedietrich.com • [e-mail]

In LUXEMBURG werden die Produkte durch die Fa. NEUBERG vertrieben
