| Produkttyp | Freisprecheinrichtung fürs Auto |
| Marke | Clarion |
| Modell | CM-HS1 |
| Abmessungen (Modul) | ca. 67 x 51 x 13 mm |
| Gewicht (Modul) | ca. 22 g |
| Bluetooth-Version | 1.0B/1.1 |
| Bluetooth-Profile | Headset- und Freisprechprofil |
| Reichweite | ca. 10 m (Klasse 3) |
| Frequenzbereich | 2.402–2.495 GHz |
| Betriebsspannung | 14,4 V DC (über TEL003) |
| Stromaufnahme (max.) | 5 A (TEL003) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Lagertemperatur | -40 °C bis 105 °C |
| Lautsprecherimpedanz | 4 Ω (4–8 Ω zulässig) |
| Maximale Ausgangsleistung | 6 W (TEL003) |
| Audiofunktionen | Geräuschreduzierung, Echounterdrückung, Vollduplex |
| LED-Anzeigen | Ja, für Betriebsmodi |
| Kompatibilität | Bluetooth-Mobiltelefone mit Headset- oder Freisprechprofil |
| Lieferumfang | CM-HS1 Modul, Sonnenblendenclip, Einbauschraube |
| Montage | An Sonnenblende oder Armaturenbrett |
| Pflege und Reinigung | Mit weichem, feuchtem Tuch reinigen. Keine aggressiven Reinigungsmittel. |
| Sicherheitshinweise | Gerät vor Nässe, Feuchtigkeit, extremer Hitze und Kälte schützen. Nicht in explosionsgefährdeten Bereichen verwenden. Airbag-Bereiche freihalten. |
| Ersatzteile und Reparatur | Nur original Clarion-Zubehör verwenden. Reparatur nur durch autorisiertes Fachpersonal. |
| Zertifizierungen | R&TTE-konform für EU und Schweiz |
Häufig gestellte Fragen - CM-HS1 CLARION
Benutzerfragen zu CM-HS1 CLARION
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Auto-Kit kostenlos im PDF-Format! Finden Sie Ihr Handbuch CM-HS1 - CLARION und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CM-HS1 von der Marke CLARION.
BEDIENUNGSANLEITUNG CM-HS1 CLARION
Was befindet sich in diesem Paket? 48
Lernen Sie Ihr Modul kennen
Was ist das CM-HS1? 49
Installierung
Installierung des CM-HS1 50
Das CM-HS1 an der Sonnenblende anbringen....51
Das CM-HS1 am Armaturenbrett anbringen ....51
Das CM-HS1 einstellen
Einführung in die Bluetooth® "Einstellung" 52
Das Modul einstellen....52
Benutzung des CM-HS1
Betriebs-Modi 54
Verbindung 54
Einen Anruf tätigen 54
Mittels der Telefon-Tastatur anrufen 54
Mittels des Moduls mit Spracherkennung anrufen 55
Einen Anruf beenden....55
Einen Anruf entgegen nehmen....56
Einen Anruf abweisen....56
Das Mikrofon ausschalten 56
Einen Anruf weiterleiten....56
Anklopfen 57
Die Lautstärke anpassen....57
Gebrauch von Headset und Car Handsfree 57
Die Anzeigen des CM-HS1 verstehen ....58

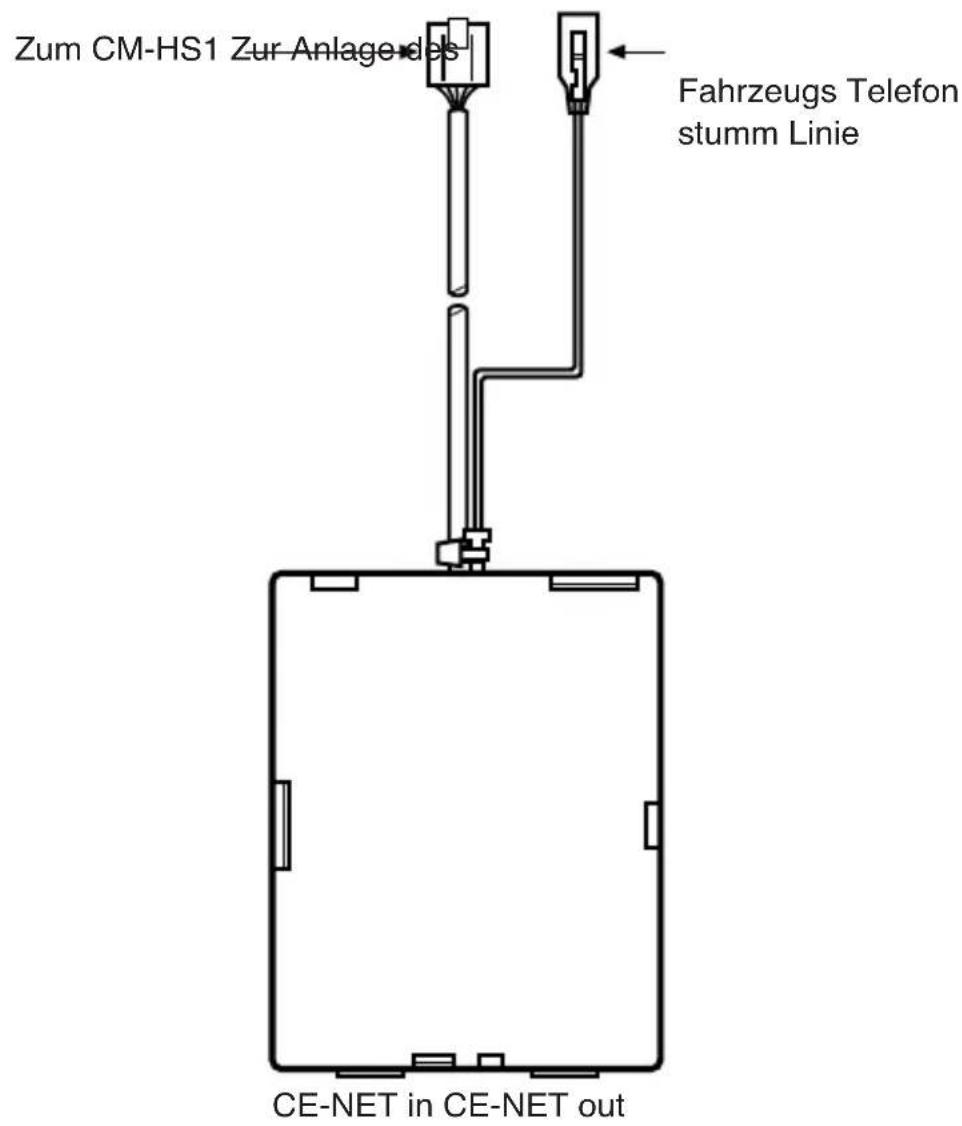

Stromlaufplan (TEL003)....61
Technische Daten
CM-HS1....62
TEL003....63
Problemlösung
Das Handsfree lässt sich nicht auf das Telefon einstellen....64
Verbindung zum Handsfree nicht möglich....64
Zwischen Handsfree und Telefon hört man nichts....64
Einige der Handsfree-Funktionen funktionieren nicht 64
Weitere Informationen
Sicherer und effizienter Gebrauch....65
Pflege 65
Installierung ....66
Wirkung von Radiofrequenzen 66
Fahren 66
Elektronische Geräte 67
Sprengzonen 67
Potenziell explosive Umgebungen 67
Kinder 67
Notruf....68
EC Konformitätserklärung....179

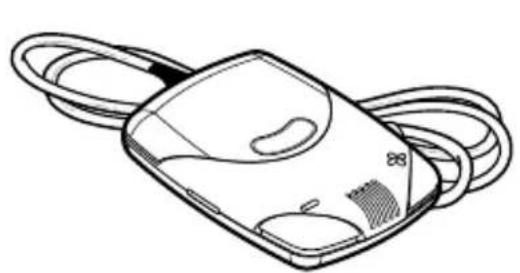

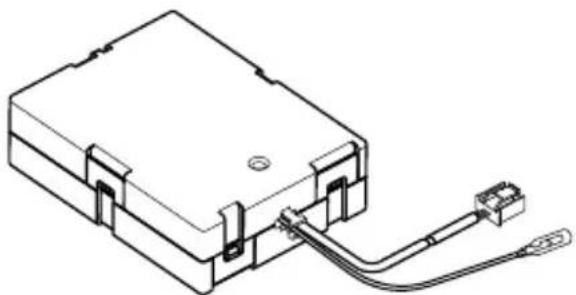

Was befindet sich in diesem Paket?
Ihre BLT433 Car Handsfree Einrichtung besteht aus:
CM-HS1 Modul Blendenschutz-Klemme
Deutsch
Blendenschutz-Klemme
Einbauschraube
Bitte überprüfen Sie die korrekten Accessories, bevor Sie das BLT433 in Ihrem Fahrzeug installieren. Sie finden weitere Einzelheiten im Stromlaufplan- & System-Diagramm (Seite 61).

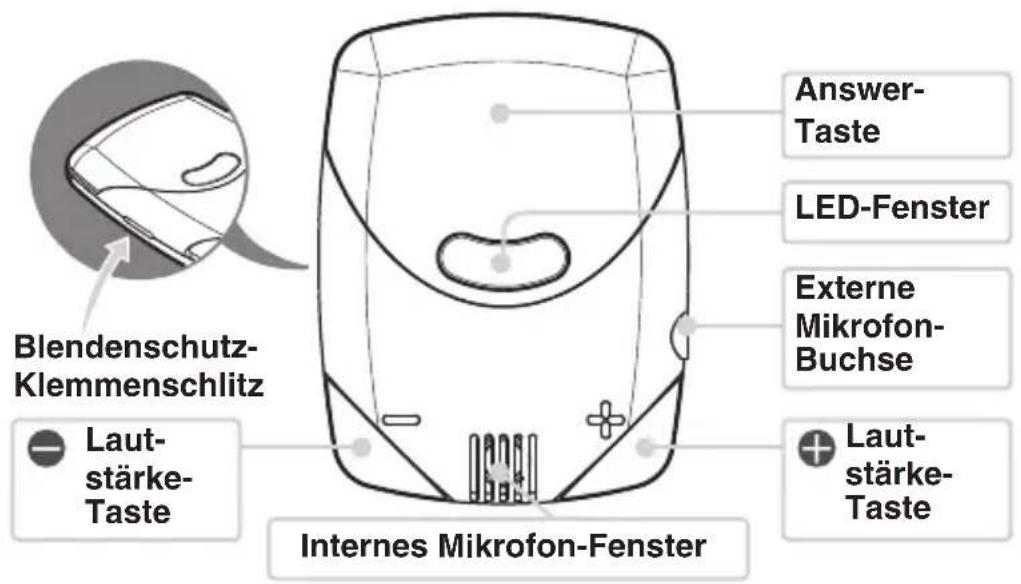

Lernen Sie Ihr Modul kennen
Was ist das CM-HS1?
Beim CM-HS1 handelt es sich um eine Bluetooth® Einrichtung für Ihr Fahrzeug, das die qualitativ hochwertige und kabellose Bluetooth® Verbindung innerhalb Ihres Fahrzeugs ermöglicht und hierzu das Audio-System Ihres Fahrzeugs nutzt. Dieses Modul funktioniert mit jedem Bluetooth® Mobiltelefon, das das Bluetooth® Headset Profil der Version 1.1 oder das Handsfree Profil der Version 1.0 unterstützt.
Nach der einfachen Installierung wird beim Anlassen des Fahrzeugs automatisch eine Bluetooth® Verbindung zwischen Ihrem Mobiltelefon und dem Modul hergestellt. Eingehende Anrufe werden durch Drücken der "Answer"-Taste auf dem Modul entgegen genommen. Die Audio-Wiedergabe der Anlage Ihres Fahrzeugs wird automatisch auf stumm geschaltet, gleichzeitig wird das Audio-Signal Ihres Mobiltelefons zu einem der Lautsprecher geleitet, während Sie bequem und kabellos über das interne Mikrofon des Moduls sprechen können.
BLT433
Installierung
Installierung des CM-HS1
Es ist wichtig, dass bei der Installierung darauf geachtet wird, dass das interne Mikrofon des Moduls auf den Benutzer gerichtet ist.

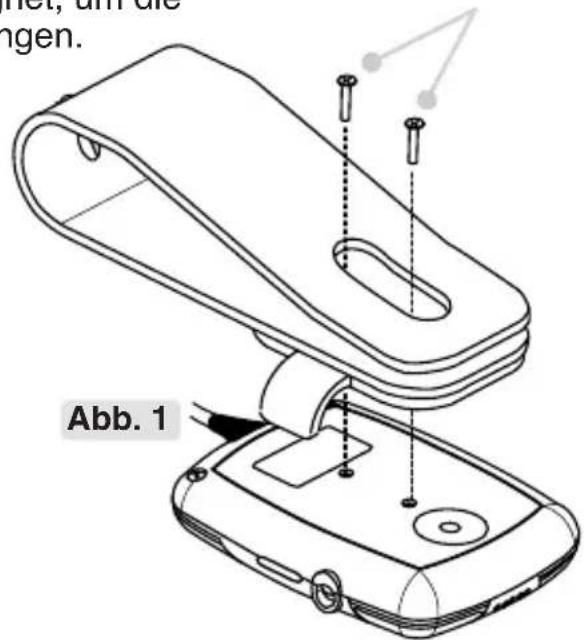

Verwenden Sie die Blendenschutz-Klemme, um das Modul an der Sonnenblende zu befestigen, und bringen Sie auch das Kabel ordnungsgemäß an. (siehe Abb. 2)
Verwenden Sie die beiliegenden Einbauschrauben, um das Modul falls nötig an der Blendenschutz-Klemme zu befestigen (siehe Abb. 1). Falls Sie das Modul an einer anderen Stelle anbringen, achten Sie bitte darauf, den Anschluss des Gerätes nicht zu beschädigen. (siehe Abb. 3)
Prüfen Sie, ob sich die Stelle, an der das Mikrofon angebracht ist gut eignet, um die Stimme des Fahrers zu empfangen.
Einbauschraube

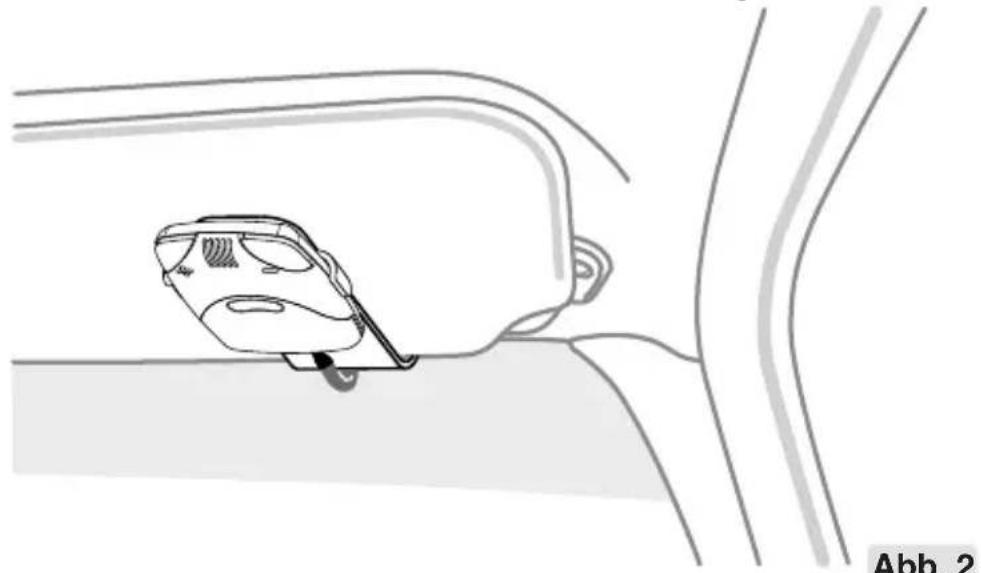

Das CM-HS1 an der Sonnenblende anbringen

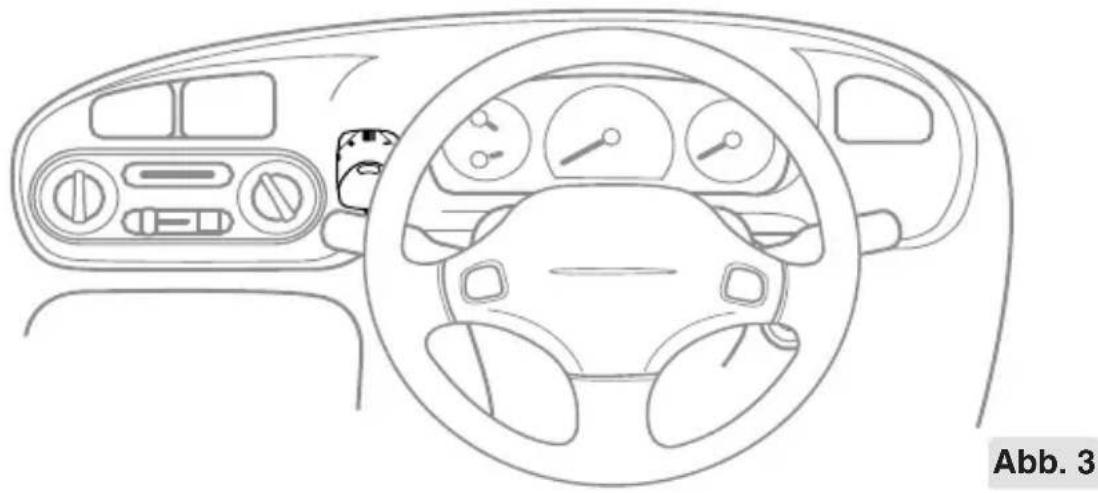

Das CM-HS1 am Armaturenbrett anbringen
Das CM-HS1 einstellen
Einführung in die Bluetooth® "Einstellung"
Mit einem Bluetooth® Mobiltelefon müssen Sie das Modul mit dem Telefon "einstellen" bevor Sie es das erste Mal benutzen.
Durch das "Einstellen" wird eine einzigartige kabellose Verbindung zwischen dem Bluetooth® Telefon und Ihrem Modul geschaffen, wobei der Vorgang bei späteren Anwendungen nicht mehr wiederholt werden muss.
Die Bluetooth® Funktion in Ihrem Mobiltelefon muss eingeschaltet sein, um eine automatische Verbindung herzustellen.
Bevor Sie die BLT433 Handsfree Einrichtung verwenden, stellen Sie sicher, dass diese Einstellungen beim "ADJ mode" vorgenommen sind:
-“Cellular phone interrupt setting” ist auf “on”
-"Selecting AUX / TEL" ist auf "AUX" (nur nötig bei Geräten mit AUX input)
Das Modul einstellen
Dieses Modul unterstützt sowohl das Headset Profil als auch das Handsfree Profil, wobei dies von Mobiltelefon zu Mobiltelefon variieren kann. Bitte informieren Sie sich im Benutzer-Handbuch Ihres Mobiltelefons zum jeweils verwendeten Profil.
Einzelheiten zur Kompatibilität von Mobiltelefonen und zu optimalen Einstellungen finden Sie auch unter www.clarion-eu.com Bitte beachten Sie, dass einige Modelle nicht einwandfrei funktionieren, wenn Sie im falschen Modus eingestellt sind.
Um ein Mobiltelefon einzustellen folgen Sie diesen Schritten:
-
Schalten Sie durch Einschalten des Audio-Systems Ihres Fahrzeugs das Modul ein. Beachten Sie, dass in diesem Fall die blaue LED-Anzeige aufleuchtet.
-
Schalten Sie Ihr Mobiltelefon auf die Bluetooth® Funktion.
Das CM-HS1 einstellen

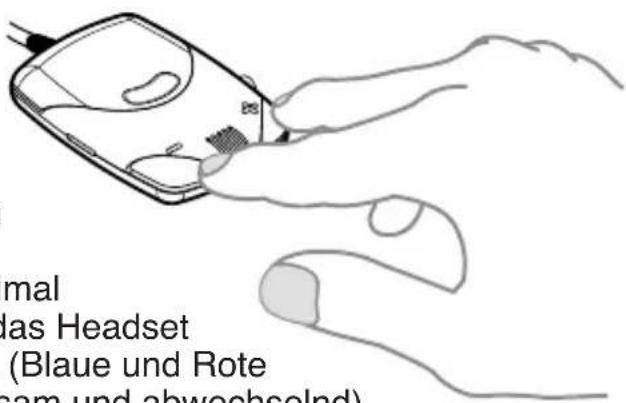

- a) Die Tasten ⊕ und ⊖ einmal zusammen drücken, falls das Handsfree Profil gewählt werden soll. (Blaue und Rote LED-Anzeige blinken schnell und abwechselnd)
b) Die Tasten ⊕ und ⊖ zweimal zusammen drücken, falls das Headset Profil gewählt werden soll. (Blaue und Rote LED-Anzeige blinken langsam und abwechselnd)
- Wenn es das Gerät gefunden hat, wird Ihr Mobiltelefon dies wie folgt anzeigen.
a) HF - CMHS1 - HF (Handsfree Profil). b) HS - CMHS1 - HF (Headset Profil).
-
Bestätigen Sie die Anzeige mittels Passkey oder PIN '0000' und der Vorgang ist erfolgreich abgeschlossen.
-
Die LED-Anzeige leuchtet nun konstant Blau, und die Geräte sind einsatzbereit.
Hinweis: Das CM-HS1 unterstützt bis zu fünf 5 eingestellte Mobiltelefone, jedoch nur eines zu einem bestimmten Zeitpunkt mit dem Car Handsfree. Um die Tabelle der eingestellten Geräte zu löschen ④ und ⑦ einfach lang drücken.
Wenn Sie das Handsfree mit Ihrem Telefon eingestellt haben, können Sie mittels des Bedienungsfeldes (CM-HS1 Modul) des Handsfree Anrufe tätigen und entgegen nehmen, so lange es eingeschaltet und in Reichweite des Telefons ist und sich keine festen Objekte zwischen den Geräten befinden.
Stellen Sie immer sicher, dass derBluetooth® Betriebsmodus des Telefons eingeschaltet ist, wenn Sie ein Bluetooth® Handsfree benutzen.
Kompatibel mit den meisten Clarion CeNET Geräten des 2001 Lineups. Einzelheiten zur Kompatibilität finden Sie unter www.clarion-eu.com oder Ihrem Clarion Händler.
Benutzung des CM-HS1
Betriebs-Modi
Wenn das CM-HS1 mit einem Mobiltelefon eingestellt ist, wird es entweder in den Hör- oder Verbindungsmodus gehen.
Im Hör-Modus kann das CM-HS1 eine Verbindung zu jedem der eingestellten Geräte herstellen, wenn ein Anruf eingeht. Dies ist typisch für Telefone, die als Headset angeschlossen sind.
Im Verbindungs-Modus ist das CM-HS1 mit einem bestimmten Telefon verbunden und die Kommunikation mit einem anderen eingestellten Telefon ist nicht möglich. In diesem Modus reagiert das CM-HS1 schneller, allerdings haben die meisten Telefone eine Zeitabschaltung, durch die der Verbindungs-Modus nach einigen Minuten aufgehoben wird.
Einzelheiten hierzu entnehmen Sie bitte dem Benutzer-Handbuch Ihres Telefons.
Verbindung
Nach dem erfolgreichen Einstellungsvorgang wird beim Anlassen Ihres Fahrzeugs sofort eine Bluetooth-Verbindung zwischen Ihrem Mobiltelefon und dem CM-HS1 Modul hergestellt.
Bei einigen Telefonmodellen kann es nötig sein, die Verbindung zu aktivieren, indem man die CM-HS1 "Answer"-Taste kurz drückt.
Einen Anruf tätigen
Es gibt verschieden Arten einen Anruf zu tätigen.
Mittels der Telefon-Tastatur anrufen
- Wenn Sie mittels der Telefon-Tastatur anrufen, geben Sie die Telefonnummer ein.
- Drücken Sie die "Send"-Taste – das Telefon ist nun mit dem Modul verbunden und die Anlage Ihres Fahrzeugs auf stumm gestellt. Sprechen Sie ganz normal in Richtung des Moduls, Sie hören die Person, mit der Sie sprechen über die Lautsprecher des Fahrzeugs.
Benutzung des CM-HS1
Mittels des Moduls mit Spracherkennung anrufen
Falls Ihr Telefon die Nummernwahl mittels Spracherkennung unterstützt, so können Sie dieses Feature mit dem Modul nutzen. Beachten Sie, dass die Nummernwahl mittels Spracherkennung aktiviert sein muss, und natürlich so genannte Voice Tags (Namen und Befehle) zuvor gespeichert werden mussten.
(Einzelheiten hierzu entnehmen Sie bitte dem Benutzer-Handbuch Ihres Telefons.)
- Drücken Sie kurz die "Answer"-Taste auf dem Modul.
- Nach dem Ton sprechen Sie den Namen der Person, die Sie anrufen möchten.
- Das Mobiltelefon wählt nun automatisch die dazu gehörige Nummer, und Informationen zum Anruf erscheinen auf dem Display des Telefons (variiert je nach Telefon-Modell).
- Nachdem die Verbindung zustande gekommen ist, können Sie ganz normal kommunizieren.
Hinweis: Die Anzahl der Töne, die Sie bei der Nummernwahl mittels Spracherkennung hören, hängt von Ihrem Telefon-Modell ab. Bei einigen Modellen hören Sie nur einen Ton. Sprechen Sie den Namen des gewünschten Gesprächspartners nach diesem Ton.
Einen Anruf beenden
Ein Anruf kann auf folgende Arten beendet werden:
- Um einen Anruf vom Modul aus zu beenden, drücken Sie kurz "Answer" -Taste des Moduls.
- Beenden Sie einen Anruf von der Telefon -Tastatur.

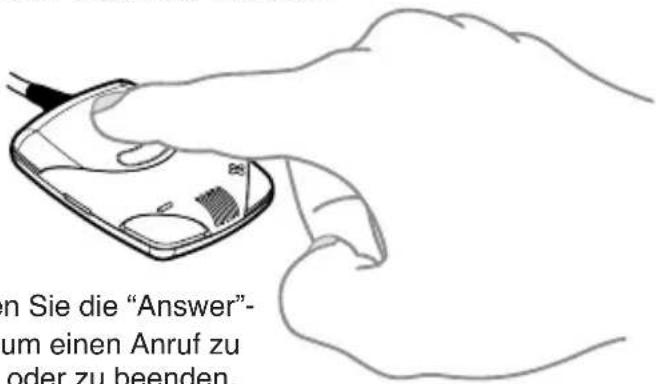

Drücken Sie die "Answer"-Taste, um einen Anruf zu tätigen oder zu beenden.
BLT433
Benutzung des CM-HS1
Einen Anruf entgegen nehmen
Während die Anlage Ihres Fahrzeug in Betrieb ist, befindet sich das Handsfree-Modul im Standby-Modus mit Blauer LED-Anzeige. Bei einem eingehenden Anruf schaltet die Anlage automatisch auf stumm, und der Klingelton ertönt über den Lautsprecher. Um den Anruf entgegen zu nehmen drücken Sie die "Answer"-Taste des Moduls, und sprechen Sie ganz normal.
Sie können den Anruf auch unter Benutzung Ihrer Telefon-Tastatur entgegen nehmen. In diesem Fall können Sie das Gespräch wie in der im nächsten Abschnitt beschriebenen Anleitung auf das Modul umleiten.
Hinweis: Die Clarion CE-NET Auto-Anlage muss auf Telefon-Unterbrechungsmodus eingestellt sein, um mit dem BLT433 kooperieren zu können. Einzelheiten zur Einstellung der CE-NET Fahrzeug-Anlage entnehmen Sie bitte dem Benutzer-Handbuch des jeweiligen Modells.
Einen Anruf abweisen
Wenn das Handsfree des Fahrzeugs klingelt, drücken Sie lang auf die "Answer"-Taste.
Hinweis: Diese Funktion hängt vom jeweiligen Telefon-Modell ab.
Das Mikrofon ausschalten
Während eines Anrufs drücken Sie lang auf die ⊕ oder ⊖ Taste, um das Mikrofon auszuschalten. Die LED-Anzeige blinkt rot, wenn das Mikrofon ausgeschaltet ist. Drücken Sie erneut lang auf die ⊕ oder ⊖ Taste, um das Mikrofon wieder einzuschalten.
Einen Anruf weiterleiten
Um den Sound zum Handsfree des Fahrzeugs weiterzuleiten. Während des Anrufs drücken Sie kurz auf die "Answer"-Taste oder benutzen Sie die Anrufsweiterleitungsfunktion des Telefons.
Um den Sound zum Telefon weiterzuleiten, drücken Sie während des Gesprächs lang auf die "Answer"-Taste.
Benutzung des CM-HS1
Anklopfen
Mit einigen Mobiltelefonen ist es möglich, einen weiteren eingehenden Anruf entgegen zu nehmen, während Sie das Modul benutzen. Dieses Feature variiert je nach Mobilfunkbetreiber und Telefon-Modell. Falls Sie normalerweise in einer solchen Situation einen Piepston auf Ihrem Mobiltelefon hören, so werden Sie diesen nun über den Lautsprecher Ihres Fahrzeugs hören. Falls Ihr Betreiber dieses Feature unterstützt, können Sie nun entweder Ihre Telefon-Tastatur oder Ihr Modul benutzen. Wenn Sie die Tastatur Ihres Telefons zu benutzen (empfohlen), können Sie nach Standard-Methode zwischen den Anrufen hin- und herschalten, wie im Benutzer-Handbuch des jeweiligen Telefon-Modells beschrieben. Falls Sie das Modul verwenden möchten, um zwischen den Anrufen hin- und Herzuschalten, drücken Sie einmal kurz Answer"-Taste des Moduls. Ganz wie bei der Telefon-Tastatur können Sie auch hier durch erneutes kurzes Drücken der "Answer"-Taste zum vorhergehenden Gespräch zurückschalten.
Die Lautstärke anpassen
Die Lautstärke der Lautsprecher bei einem Anruf wird mittels Modul angepasst.
- Um die Lautstärke zu erhöhen, drücken Sie die ⭕ Taste.
- Um die Lautstärke zu reduzieren, drücken Sie die Taste.
Hinweis: Verwenden Sie die ⊕ und ⊖ Tasten, um den Empfang des Anrufs einzustellen und Echos zu minimieren.
Gebrauch von Headset und Car Handsfree
Telefone, die den Verbindungs-Modus unterstützen, müssen vom Benutzer aktiviert werden. Lassen Sie das Fahrzeug an und initiieren Sie so die Verbindung oder aber tun Sie dies durch Drücken der "Answer" button.
Hinweis: Falls Sie auf Ihrem Bluetooth® Headset bereits ein Gespräch führen, das Sie mittels Handfree fortzuführen wünschen, müssen Sie den Sound zum Handsfree weiterleiten. Sie "Einen Anruf weiterleiten".
BLT433
Die Anzeigen des CM-HS1 verstehen
CM-HS1 liefert Informationen zum Status von Einstellungen und Anrufen wie in der folgenden Tabelle beschrieben.
Modus Aktion Ergebnis
| LEDs Steuerung DauerName | |||||
| Nicht in Betrieb | Kurz an @6s Aus | ||||
| (Einstellungs-tabelle leer) | Lautstärke Volumen | Kurz Start Einstellung Handsfree | |||
| Anruf Kurz | Start Einstellung Handsfree | ||||
| Einstellung (Handsfree) | Abwechselndes Blinken bei @ 1⁄2 s | Lautstärke Volumen | Kurz | Umschalten auf Einstellung Handset | |
| Anruf Kurz | Umschalten auf Einstellung Handset | ||||
| Einstellung (Headset) | Abwechselndes Blinken bei @2s | Lautstärke Volumen | Kurz | Einstellung abbrechen | |
| Anruf | Einstellung abbrechen | ||||
| Hören | Blinken bei @2s Aus | ||||
| Lautstärke Volumen | Kurz | Start Einstellung Handsfree | |||
| Lautstärke Volumen | Lang | Einstellungstabelle löschen Zurück zu nicht in Betrieb Zustand | |||
| Anruf Kurz | Verbindung mit dem zuletzt benutzten Mobiltelefon | ||||
| Anruf Lang | Verbindeung mit dem vorletzten Mobiltelefon | ||||
| Verbinden | Blinken bei @1⁄2s Aus | ||||
| Lautstärke Volumen | Kurz | Start Einstellung Handsfree | |||
| Lautstärke Volumen | Lang | Einstellungstabelle löschen Zurück zu nicht in Betrieb Zustand | |||
| Anruf | Verbindung abbrechen | ||||
Die Anzeigen des CM-HS1 verstehen
Modus Aktion Ergebnis
| LEDs Steuerung DauerName | |||||
| Verbunden (Service) | An Aus | ||||
| Anruf Kurz | Start der stimma-ktivierten Anwahl | ||||
| Anruf Lang | Zurück zum Hör-Modus | ||||
| Verbunden | Blinken aus @2s Aus | ||||
| Anruf Kurz | Start der stimma-ktivierten Anwahl | ||||
| Anruf Lang | Zurück zum Hör-Modus | ||||
| Klingeln | An | Kurz an @1⁄2s | |||
| Anruf Kurz | Anruf entgegennehmen | ||||
| Anruf Lang | Anruf abweisen | ||||
| Lautstärke erhöhen | Kurz | Lautsprecherlaut-stärke erhöhen | |||
| Lautstärke senken Kurz | Lautsprecherlaut-stärke senken | ||||
| Stimmwahl | An An | ||||
| Anruf | Stimmaktivierte Anwahl abbrechen | ||||
| Anruf aktiv (Mikrofon aktiv) | An An | ||||
| Anruf | Kurz | Anruf löschen | |||
| Anruf | Lang | Anruf an das Mobil-telefon weiterleiten | |||
| Lautstärke erhöhen | Kurz | Lautsprecherlaut-stärke erhöhen | |||
BLT433
Die Anzeigen des CM-HS1 verstehen
Modus Aktion Ergebnis
| LEDs Steuerung Da | Name | stärke senken | |||
| Lautstärke senken Kurz | Lautsprecherlaut- | ||||
| Lautstärke erhöhen | Lang | Mikrofon stumm | |||
| Lautstärke senken Lang | Mikrofon stumm | ||||
| Anruf aktiv (Mikrofon stumm) | An An | ||||
| Anruf Kurz | Anruf löschen | ||||
| Anruf Lang | Anruf an das Mobilt-elefon weiterleiten | ||||
| Lautstärke erhöhen | Kurz | Lautsprecherlaut-stärke erhöhen | |||
| Lautstärke senken Kurz | Lautsprecherlaut-stärke senken | ||||
| Lautstärke erhöhen | Lang | Mikrofon stumm aus | |||
| Mikrofon stumm ausLautstä | |||||
| Anruf auf dem Telefon aktiv | An Kurz | an @2s | |||
| Anruf Kurz | Anruf an CM-HS1 weiterleiten | ||||
| Anruf Lang | Anruf löschen | ||||
| Telefon Audio | An An | ||||
| Anruf | Zurück zum Verbindungsmodus | ||||
Hinweis: Lautstärke Volumen = Volume + und Volume – Tasten gleichzeitig. Diese Tabelle dient lediglich der Orientierung und die einzelnen Informationen können je nach Telefon-Modell variieren.
Deutsch
BLT433
61
Technische Daten (CM-HS1)
| Transfer standard | Bluetooth® 1.0B/1.1, konform mit Profil |
| Frequenzbereich | 2.402~2.495 GHz, ISM Band, lizenzfrei |
| Funkkanäle | Schneller Frequenzwechsel, 79 Kanäle, 1600 Frequenzwechsel/Sekunde |
| Bereich | Sendeleistung 0 dBm (Klasse 3) ~etwa 10m |
| Empfindlichkeit | -80 dBm |
| Profil | Headset profil + Handsfree Profil |
| Interface | Abgeschirmte 5 Kernkabel Interface zwischen CM-HS1 und TEL003 |
| Betriebstemperatur | -20°C~80°C |
| Lagertemperatur | -40°C~105°C |
| Telefonbetrieb | Lärmreduktion, Echovermeidung, volle Duplex Telephonie. |
| Maße | Ca. 67 x 51 x 13mm |
| Gewicht | Ca. 22 Gramm |
| Statusanzeige | LEDs zur Anzeige des Verbindungsmodus |
| System-stemvoraussetzungen | Mobiltelefon mit Bluetooth®, das das Headset Profil oder das Handsfree Profil unterstützt. |
| Genehmigungen | In Übereinstimmung mit den technischen Voraussetzungen von R&TTE für alle EU Staaten sowie die Schweiz. |
Technische Daten (TEL003)
| Energieversorgungsspannung | 14.4V DC (10.8~15.6V erlaubbar) negative Masse |
| Max. Stromstärke | 5A |
| Lautsprecher Impedanz | 4Ω (4Ω~8Ω erlaubbar) |
| Max. Ausgangsleistung | 6W |
| Max. Umschaltung-seingabe | 50W |
| Verzerrung | Weniger als 0.05% |
| S/N Ratio | Mehr als 85dB |
| Frequenz-Reaktion | 30Hz ~ 15kHz (±3dB) |
| Maße | Ca. 84 x 63 x 25mm |
Bitte konsultieren Sie das System-Diagramm eingehend, bevor Sie das BLT433 installieren. Eine nicht ordnungsgemäße Verlegung der Stromlaufbahn kann das BLT433, die Anlage Ihres Fahrzeugs oder sogar das Fahrzeug selbst beschädigen.
Wir empfehlen dringend, das BLT433 nur von einer Person installieren zu lassen, die sich gut mit der elektrischen Anlage Ihres Fahrzeugs auskennt. Im Zweifelsfall wenden Sie sich bitte an Ihren Händler.
BLT433
Problemlösung
In diesem Abschnitt sind einige Probleme aufgeführt, die möglicherweise bei der Benutzung des Handsfree Ihres Fahrzeugs auftreten können. Einzelheiten zur Konfiguration entnehmen Sie bitte dem Benutzer-Handbuch Ihres Mobiltelefons.
Das Handsfree lässt sich nicht auf das Telefon einstellen Die Bluetooth® Funktion Ihres Telefons muss auf Automatic oder On. eingestellt sein. Während des Vorgangs sollte sich Ihr Mobiltelefon im Fahrzeug befinden. Das Handsfree muss eingeschaltet sein.
Verbindung zum Handsfree nicht möglich
Das Handsfree des Fahrzeugs ist möglicherweise mit einem anderen Bluetooth® Gerät verbunden oder Ihr Telefon ist mit einem anderen Bluetooth® Gerät, z.B. einem Headset verbunden. Entfernen Sie das andere Bluetooth® Gerät.
Möglicherweise haben Sie Ihr Telefon mit einem anderen Handsfree Gerät eingestellt. Einige Telefon-Modelle dürfen nur mit jeweils einem Handsfree-Gerät eingestellt sein. Bitte sehen Sie hierzu die Informationen im Benutzer-Handbuch Ihres Mobiltelefons.
Zwischen Handsfree und Telefon hört man nichts
Das Handsfree des Fahrzeugs und das benutzte Telefon müssen aufeinander eingestellt und innerhalb gegenseitiger Reichweite sein, um einander zu erkennen.
Einige der Handsfree-Funktionen funktionieren nicht
Falls Sie feststellen, dass Ihnen nicht alle Features des BLT433 zur Verfügung stehen, sehen Sie bitte im Benutzer-Handbuch Ihres Telefons nach, ob dieses die betreffenden Funktionen unterstützt.
Das Telefon könnte im falschen Modus eingestellt sein. Löschen Sie die Einstellung und versuchen Sie den Betrieb in einem anderen Modus.
Hinweis : Die Kompatibilität und Konnektivität aller eingebauten Bluetooth® Mobile ist nicht gewährleistet. CM-HS1 funktioniert nur, wenn die Anlage Ihres Fahrzeugs eingeschaltet ist.
Weitere Informationen
Sicherer und effizienter Gebrauch
Hinweis: Lesen Sie diese Informationen eingehend, bevor Sie Ihr Bluetooth® Handsfree benutzen.
Änderungen oder Modifikationen an diesem Bluetooth® Handsfree nicht ausdrücklich von Clarion genehmigt können das Gebrauchsrecht des Benutzers beeinträchtigen.
Bitte informieren Sie sich hinsichtlich etwaiger Ausnahmen aufgrund individuell geltender Einschränkungen Ihres Landes oder zum generellen Gebrauch von Bluetooth® Geräten, bevor Sie dieses Gerät benutzen.
Pflege
- Setzen Sie das Gerät weder Nässe noch Feuchtigkeit aus.
- Setzen Sie das Gerät weder extremer Hitze noch Kälte aus.
- Setzen Sie das Gerät keiner offenen Flamme oder Glut wie etwa einer Kerze oder Zigarette aus.
- Behandeln Sie das Gerät sorgsam. Lassen Sie es nicht fallen, werfen Sie es nicht und versuchen Sie nicht es in irgendeiner Form zu verbiegen, da es dadurch beschädigt werden kann.
- Verwenden Sie keine Accessoires außer den hierfür vorgesehenen Clarion Originalprodukten. Bei der Verwendung von anderen Produkten kann es zu Leistungseinbußen, Schäden am Gerät, Feuer, elektrischem Schlag und Verletzungen kommen. Durch die Verwendung von anderen, nicht originalen Produkten kann es auch zum Verlust der Garantie kommen.
- Versuchen Sie bitte nicht, das Gerät selbst auseinander zu nehmen. Das Produkt enthält keine vom Benutzer wartbaren oder ersetzbaren Komponenten. Die Wartung sollte ausschließlich von Clarion-Vertragspartnern durchgeführt werden.
- Schützen Sie das Gerät vor Staub und Schmutz. Zur Reinigung sollte nur ein weiches, feuchtes Tuch verwendet werden.
- Wenn Sie das Gerät für längere Zeit nicht benutzen, bewahren Sie es an einem Ort auf, an dem es vor Feuchtigkeit, Staub und extremen Temperaturschwankungen geschützt ist.
- Um das Risiko eines elektrischen Schlags bei der Reinigung zu reduzieren, achten Sie darauf, dass das Gerät von Stromquellen abgeschnitten ist
BLT433
Weitere Informationen
Installierung
Bitte beachten Sie, dass nur autorisiertes Personal das Bluetooth® Car Handsfree installieren sollte. Informationen und Kontakte erhalten Sie von Ihrem Autohändler. Stellen Sie in Rücksprache mit einem Vertreter Ihres Fahrzeugherstellers außerdem sicher, dass alle Geräte des Bluetooth® Car Handsfree, einschließlich der Accessoires an einer sicheren Stelle untergebracht sind. Falls Ihr Fahrzeug über ein AirBag verfügt, vergewissern Sie sich, dass die Handsfree Geräte deren Funktion nicht beeinträchtigen.
Die Bluetooth® Car Handsfree Geräte wurden für den Gebrauch in Fahrzeugen mit einer 12 Volt elektrischen Anlage hergestellt. Eine andere Spannung kann die Geräte beschädigen.
Wirkung von Radiofrequenzen
Ihr Bluetooth ^® Car Handsfree ist Funksender und -empfänger. Während des Betriebs kommuniziert es mit einem mit Bluetooth ^® ausgerüsteten mobilen Gerät, indem es Radiofrequenzen (RF) in Form elektromagnetischer Felder (Mikrowellen) im Frequenzbereich von 2400 bis 2500 MHz empfängt und übermittelt. Die abgegebene Leistung des Radio-Transmitters ist mit 0,001 Watt niedrig.
Dieses Bluetooth® Car Handsfree wurde in Übereinstimmung mit Richtlinien zu RF Höchstbelastungen und den Einschränkungen von Regierungsbehörden und internationalen Gesundheitsämtern entwickelt und entspricht den Werten bei der Benutzung eines kompatiblen Bluetooth®-fähigen Mobiltelefons.
Fahren
Bitte informieren Sie sich hinsichtlich der in Ihrer Region geltenden Gesetze zum Gebrauch von Mobiltelefonen und Handsfree-Geräten während des Fahrens.
Richten Sie Ihr Hauptaugenmerk stets auf den Verkehr und parken Sie das Fahrzeug gegebenenfalls abseits der Fahrbahn, bevor Sie einen Anruf tätigen oder entgegen nehmen.
Weitere Informationen
Die RF-Energie kann möglicherweise mit einigen elektronischen Geräten wie Anlagen, Sicherheitseinrichtungen usw. in Fahrzeugen interferieren. Bitte informieren Sie sich diesbezüglich beim Vertreter Ihres Fahrzeugherstellers und stellen Sie sicher, dass Ihr Mobiltelefon oder das Bluetooth® Car Handsfree die elektronischen Systeme Ihres Fahrzeugs nicht beeinträchtigt.
Elektronische Geräte
Die meisten modernen elektronischen Geräte sind vor RF-Energie geschützt, einige wenige sind es jedoch nicht. Beachten Sie daher: Verwenden Sie das Bluetooth® Car Handsfree nicht ohne Genehmigung in der Nähe von medizinischen Geräten. Falls Sie selbst medizinische Geräte wie etwa einen Herzschrittmacher oder eine Hörhilfe verwenden, informieren Sie sich bitte vorab eingehend im Benutzer-Handbuch Ihres Mobiltelefons zu diesem Thema.
Sprengzonen
Schalten Sie alle elektronischen Geräte aus, wenn Sie sich in einer Sprengzone oder einem Gebiet befinden, in dem Schilder Sie zum Ausschalten von Funksprechgeräten auffordern. Bautrupps verwenden häufig ferngesteuerte RF-Geräte, um Explosionen auszulösen.
Potenziell explosive Umgebungen
Schalten Sie elektronische Geräte aus, wenn Sie sich in einer Umgebung befinden, in der es möglicherweise zu Explosionen kommen kann. In seltenen Fällen kann ein elektronisches Gerät einen Funken freigeben, was in einer solch potenziell gefährlichen Umgebung zu Verletzungen oder gar zum Tode führen kann.
Umgebungen, in denen es möglicherweise zu Explosionen kommen kann sind meist — aber nicht immer — klar gekennzeichnet.
Kinder
Verhindern Sie den Zugriff auf das Bluetooth® Car Handsfree durch Kinder, da das Gerät kleine Teile enthält, die möglicherweise verschluckt werden könnten und somit Erstickungsgefahr bedeuten.
BLT433
Weitere Informationen
Notruf
WICHTIG!
Dieses Bluetooth® Car Handsfree und die damit verbundenen elektrischen Geräte werden mittels Radiosignalen, Mobil- sowie Festnetz-Netzwerken und Benutzer programmierten Funktionen betrieben, so dass nicht unter allen Umständen eine Verbindung garantiert werden kann. Für dringende Gespräche (z.B. medizinische Notfälle) sollten Sie sich daher niemals nur auf ein Gerät verlassen.
Deutsch
Denken Sie daran, dass das Tätigen und Empfangen von Anrufen das Handsfree- sowie das elektronische Gerät eingeschaltet und in der Umgebung eine ausreichende Signalstärke gewährleistet sein muss. Je nach Mobilfunknetz und/oder Telefon-Features sind Notrufe eventuell nicht möglich.
- Lernen Sie Ihr Modul kennen
- Installierung
- Das CM-HS1 einstellen
- Benutzung des CM-HS1
- Technische Daten
- Problemlösung
- Weitere Informationen
- Was befindet sich in diesem Paket?
- Was ist das CM-HS1?
- Installierung des CM-HS1
- Einführung in die Bluetooth® "Einstellung"
- Das Modul einstellen
- Um ein Mobiltelefon einzustellen folgen Sie diesen Schritten:
- Betriebs-Modi
- Verbindung
- Einen Anruf tätigen
- Mittels der Telefon-Tastatur anrufen
- Mittels des Moduls mit Spracherkennung anrufen
- Einen Anruf beenden
- Einen Anruf entgegen nehmen
- Einen Anruf abweisen
- Das Mikrofon ausschalten
- Einen Anruf weiterleiten
- Anklopfen
- Die Lautstärke anpassen
- Gebrauch von Headset und Car Handsfree
- Die Anzeigen des CM-HS1 verstehen
- Technische Daten (TEL003)
- Verbindung zum Handsfree nicht möglich
- Zwischen Handsfree und Telefon hört man nichts
- Einige der Handsfree-Funktionen funktionieren nicht
- Sicherer und effizienter Gebrauch
- Pflege
- Wirkung von Radiofrequenzen
- Fahren
- Elektronische Geräte
- Sprengzonen
- Potenziell explosive Umgebungen
- Kinder
- Notruf
- WICHTIG!
Marke : CLARION
Modell : CM-HS1
Kategorie : Auto-Kit
