Marke	Bomann
Modell	DU 653 IX
Produkttyp	Dunstabzugshaube (Wandesse)
Breite	90 cm
Geräteabmessungen (H x B x T)	19,7 x 90,0 x 45,0 cm
Schachtabmessungen (H x B x T)	45,5 - 66,5 x 17,6 x 16,2 cm
Nettogewicht	ca. 7,8 kg
Spannungsversorgung	220-240 V ~, 50/60 Hz
Leistungsaufnahme	176 W
Beleuchtung	2 x 28 W, Typ E14
Betriebsarten	Abluft- und Umluftbetrieb
Gebläsestufen	3 Stufen
Luftstrom (min.)	185 m³/h
Luftstrom (max.)	368 m³/h
Geräuschpegel (min./max.)	45 dB / 61 dB
Filter	3 Aluminium-Dunstfilter (waschbar), optional Aktivkohlefilter (Modell KF 567, nicht im Lieferumfang)
Steuerung	Schiebeschalter
Sicherheitsabstand	mind. 65 cm zu Elektrokochfeldern, mind. 70 cm zu Gasgeräten
Energieeffizienzklasse	E
Fettabscheidegradklasse	C
Lieferumfang	Kaminschächte (innen/außen), Anschlussstutzen, Rückschlagklappen, Aufsatz für Umluft, Montagematerial inkl. Bohrschablone
Garantie	24 Monate (privat), 12 Monate (gewerblich)

Häufig gestellte Fragen - DU 653 IX BOMANN

Wie reinige ich die Aluminium-Dunstfilter?

Die Aluminium-Dunstfilter können in warmem Wasser mit Neutralreiniger eingeweicht, mit einer weichen Bürste gereinigt und anschließend getrocknet werden. Alternativ ist eine Reinigung in der Geschirrspülmaschine bei bis zu 60 °C möglich. Eine monatliche Reinigung wird empfohlen.

Wie wechsle ich die Aktivkohlefilter?

Entfernen Sie die Aluminium-Dunstfilter. Drehen Sie die alten Aktivkohlefilter gegen den Uhrzeigersinn, um sie zu lösen. Setzen Sie die neuen Filter (Modell KF 567) ein und drehen Sie sie im Uhrzeigersinn, bis sie einrasten. Die Kohlefilter sollten mindestens alle sechs Monate gewechselt werden.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Aktivkohlefilter verwenden?

Nein, für den Umluftbetrieb müssen zwingend Aktivkohlefilter eingesetzt werden, um Gerüche zu binden. Ohne diese Filter wird die Luft nur entfettet, aber nicht geruchsneutralisiert in den Raum zurückgeführt.

Welcher Sicherheitsabstand ist zur Kochstelle einzuhalten?

Der Mindestabstand zwischen der untersten Kante der Dunstabzugshaube und der Kochstelle beträgt 65 cm bei Elektrokochfeldern und 70 cm bei Gasgeräten. Abweichende Angaben in der Montageanleitung des Kochgeräts sind zu beachten.

Die Beleuchtung funktioniert nicht. Was kann ich tun?

Überprüfen Sie die Leuchtmittel (2 x 28 W, E14). Schalten Sie das Gerät aus und lassen Sie die Lampen abkühlen. Entfernen Sie die Lampenabdeckung vorsichtig und tauschen Sie defekte Leuchtmittel aus. Setzen Sie die Abdeckung wieder ein.

Warum tropft Öl von der Haube?

Öltropfen deuten auf verschmutzte Dunstfilter hin. Reinigen Sie die Aluminium-Dunstfilter gründlich. Bei starker Verschmutzung können Fettrückstände aus dem Filter tropfen.

Die Dunstabzugshaube saugt nicht richtig. Was kann die Ursache sein?

Mögliche Ursachen: falsche Gebläsestufe gewählt, Dunstfilter verschmutzt, bei Umluftbetrieb verbrauchte Aktivkohlefilter oder verstopfter Luftauslass bei Abluftbetrieb. Überprüfen Sie die Filter und den Luftauslass und reinigen bzw. tauschen Sie diese bei Bedarf aus.

Kann ich die Dunstabzugshaube auch als Inselhaube montieren?

Nein, dieses Modell ist als Wandesse konzipiert und wird an der Wand über der Kochstelle montiert. Eine Montage als Inselhaube ist nicht vorgesehen.

Welcher Durchmesser ist für den Abluftschlauch erforderlich?

Der Abluftanschluss hat einen Durchmesser von 120-125 mm. Der flexible Abluftschlauch sollte einen Innendurchmesser von 150 mm haben. Die Rückschlagklappe ist im Lieferumfang enthalten.

Wo finde ich Ersatzteile wie Aktivkohlefilter?

Ersatzteile wie Aktivkohlefilter (Typ KF 567, Art.-Nr. 256 710) sind im Online-Zubehörshop von Bomann unter www.bomann.de oder bei Ihrem Fachhändler erhältlich. Verwenden Sie die Referenznummer aus den technischen Daten.

BEDIENUNGSANLEITUNG DU 653 IX BOMANN

Einleitung......Seite 3

Allgemeine Hinweise....Seite 3

Spezielle Sicherheitshinweise für dieses Gerät......Seite 4

Auspacken des Gerätes....Seite 5

Geräteübersicht....Seite 5

Installation....Seite 6

Inbetriebnahme / Betrieb......Seite 9

Reinigung, Pflege und Wartung......Seite 9

Störungsbehebung......Seite 11

Technische Daten......Seite 11

Garantie......Seite 12

Entsorgung......Seite 14

EinleitungEinleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNGACHTUNG

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEISHNEWETIßps und Informationen für Sie hervor.

Allgemeine Hinweise Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese und den Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.eingebauten Zustand.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung und Feuchtigkeit fern. Benutzen Sie das Gerät nicht mit feuchten Händen.
• Betreiben Sie das Gerät nichtbrichteaufsichtigt.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung oder bei Störung.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahrl

Spezielle Sicherheitshinweise für dieses GerätSpezielle Sicherheitsr

• Es muss für ausreichende Belüftung im Raum gesorgt werden, wenn die Dunsthaube gleichzeitig mit Geräten betrieben wird, welche Gas oder andere Brennstoffe verbrennen.
• Vorsicht: Besüchbare Teile des Gerätes können heiß werden, wenn sie mit Kochgeräten benutzt werden.
• Flambieren Sie nicht unter der Dunstabzugshaube! Fritiert werden darf unter der Haube wegen Brandgefahr nur unter ständiger Beobachtung.
• Öffnen Sie bei Gasherden die Gaszufuhr erst, wenn Kochgeschirr auf dem Herd steht. Brandgefahr! Den Fiefakeln beschädigt werden.
• Lebensmittel beim Braten sollten ständig überwacht werden. Durch überhitztes Öl kann eine Brandgefahr Erststehafahr
• Prüfen Sie niemals den Filterzustand, wenn die Dunsthaube in Betrieb ist.
• Das Gerät NIE ohne befestigte Aluminium-Dunstfilter benutzen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer sein als 4 Pa (4x10 ^-5 bar).
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.
• Befolgen Sie die Montageanweisung. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Installation“ dazu geben.
• Dieses Gerät kann von Kinderm Kibdahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes Gebrauchend der Gerätend die daraus resultierenden Gefahren verstanden haben.
• Kinderkürfen nicht mit dem Gerät spielen.

• Reinigung und Bemutzer-Bwaltung Wärferung nicht durch Kinderkindergeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

• Das Gerät muss regelmäßig gereinigt werden. Beachten Sie die Anweisungen im Kapitel „Reinigung, Pflege und Wartung“. Es besteht Brandgefahr wenn die Reinigung nicht nach Angaben der Anweisung ausgeführt wird.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Auspacken des Gerätes Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial und Kartonverpackung.
3. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
4. Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Fachhandel.

i HINWEISHINWEIS

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung, Pflege und Wartung“ beschrieben zu säubern.

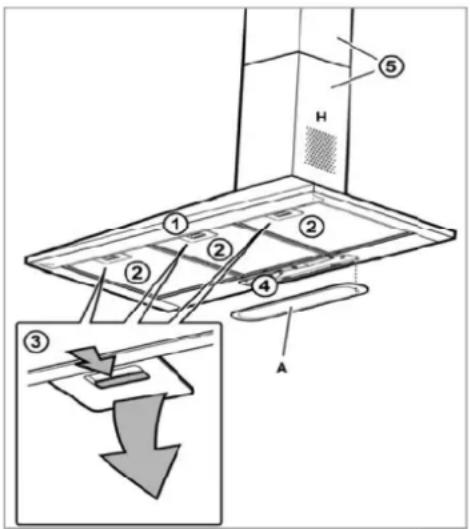

GeräteübersichtGeräteübersicht

i HINWEISHNWEISTellungen können vom Originalgerät abweichen.

1	Kaminhaube
2	Aluminium- Dunstfilter (3 Stück)
3	Verschluss zur Entnahme der Dunstfilter
4	Beleuchtung E14, 2 x 28 W
5	Teleskopschacht, 2-teilig
A	Lampenabdeckung
H	Lüftungsöffnungen für Umluftbetrieb

LieferumfangLieferumfang

1 x innerer Kaminschacht ohne Belüftungsschlitze, 1 x äußerer Kaminschacht mit Belüftungsschlitze, 1 x Anschlussstutzen für Abluftbetrieb, 1 x Rückschlagklappen, 1 x Aufsatz für Umluftbetrieb, Montagematerial inkl. Bohrschablone

Ein Sicherheitsabstand zwischen der Abstellfläche der Kochgefäße auf der Kochmulde und dem untersten Teil der Dunstabzugshaube ist unbedingt erforderlich:

Der Abstand dar 150 und im Fall von elektrischen Kochfeldern und muss mindestens 70 cm betragen, wenn die Dunstabzugshaube über einem Gasgerät montiert wird. Wenn die Installationsanweisungen für die Gaskochgeräte einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigen.

Wahl des Wrasenausgangs Wahl des Wrasenausgangs

Sie können die Dunstabzugshaube in zwei Möglichkeiten betreiben:

AbluftbetriebAbluftbetrieb

WARNUNG:WARNUNG:

• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
• Bei der Ableitung der A bluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.

Die Haube verfügt über einen oberen Luftaustritt zum Ableiten der Küchengerüche nach außen.

kann die Abluft durch einen Oberschrank und Dachboden zum Dachfürst geleitet werden.

- Meist wird die Abluft vertikal abgeführt. Falls über Ihrer Küche ein geeignetes Dachgeschoss liegt,

- Falls in Ihrer Küche eine Leitung unter den Ober- schänken vorhanden ist, kann der Abzugsschacht so

verlegt werden, dass die Abluft waagerecht durch die Wand abgeleitet werden kann.

Umluftbetrieb Umluftbetrieb

Wenn Sie keine direkte Abzugsöffnung nach außen haben; kann die Haube auch im Umluftbetrieb arbeiten (d. h. ohne Abzugsöffnung nach außen; die gefilterte Luft wird wieder in den Raum abgegeben). In diesem Fall müssen zwei Aktivkohlefilter zusätzlich wie unter „Aktivkohlefilter für Umluftbetrieb einsetzen“ beschrieben, eingesetzt werden.

Die Aktivkohlefilter sind nicht im Lieferumfang enthalten. Bestellen Sie die Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

MontageMontage

⚠️ WARNINGWARNUNG

• Bei der Montage und/oder beim Einsetzen der Dunstfilter, sowie der Kohlefilter darf das Gerät nicht mit dem Netzstrom verbunden sein.
  • Die Nichtbeachtung der Befestigungsvorrichtung kann zur Stromschlaggefahr Stüberschlaggefahr

ACHTUNG:ACHTUNG:

• Prüfen Sie vor der Montage die Wand auf Tragfähigkeit der Abzugshaube.
• Achten Sie beim Erstellen der Bohrlöcher in der Wand stets darauf, keine bereits vorhandenen elektrischen Leitungen oder andere verdeckte Gegenstände zu beschädigen.
• Achten S ie darauf, dass die Lüftungsöffnungen freiliegen und nicht verdeckt werden.

i HINWEISHEmpfektungen für Vorbereitungsarbeiten

• Ziehen Sie bei der Installation eine weitere Person zur Hilfe hinzu.
• Tragen Sie Schutzhandschuhe, um Verletzungen an möglichen scharfen Kanten zu vermeiden.

i HINWEISHNICHETSm Lieferumfang enthalten

Die mit dem (*) gekennzeichneten Teile sind nicht im Lieferumfang enthalten.

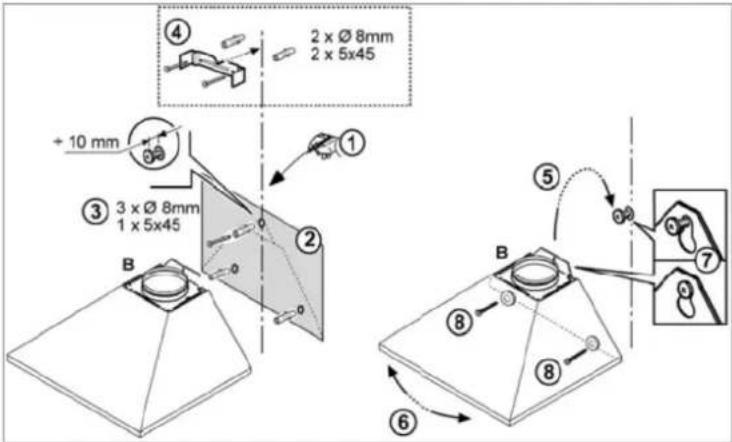

• Bestimmen Sie die Position der Dunstabzugshaube mittig über der Kochstelle in Übereinstimmung mit den vorgegebenen Sicherheitsabständen.
• Richten Sie die Bohrschablone waage-recht aus und markieren Sie die für die Wandmontage notwendigen Bohrungen. Überprüfen Sie diese mit einer Wasserwage.
• Bohren Sie Befestigungslöcher 3 x ∅8 mm. Versenken Sie darin die Dübel und drehen Sie die Schrauben (3 x 5x45 mm) so weit ein, dass sie ca. 10 mm aus der Wand hervorstehen.

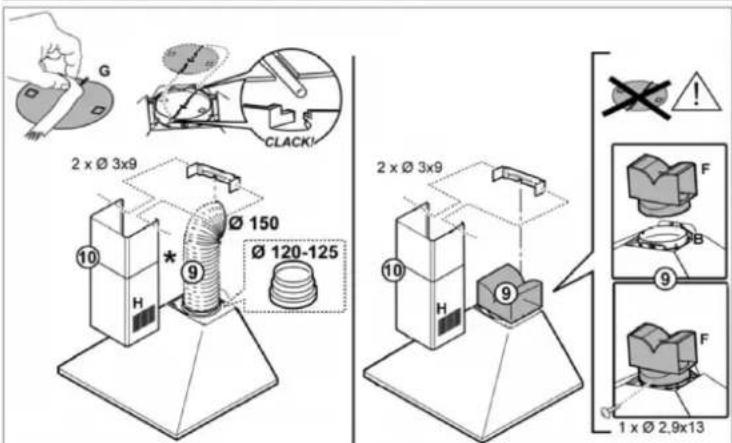

Für den Abluftbetrieb: Für den Abluftbetrieb:

• Befestigen Sie die Rückschlagklappen (G) oben auf dem Abluftkanal, bis diese hörbar einrasten.
• Setzen Sie den Anschlussstutzen (∅ 120-125) für den Abluftbetrieb auf. Hieran ist ein *flexibler Abluftschlauch mit ∅ 150 mm Innendurchmesser zu befestigen und mit der Abzugsöffnung nach außen zu verbinden.

Für den BömldfetbetriebUmluftbetrieb

- Befestigen Sie den Aufsatz (F) für den Umluftbetrieb oben auf dem Abluftkanal. Beachten Sie, dass die Bohrung im Aufsatz nach vorne freiliegt, um diesen mit der Blechschraube (1 x 2.9x13 mm) zu fixieren.

• Hän gen Sie die Abzugshaube ein. Ziehen Sie die Schrauben durch den Haubenkörper fest. Kontrollieren Sie den sicheren Halt und die waagerechte Position der Haube.
• Entfernen Sie die Schutzfolie von den Teleskopschächten. Schieben Sie die Schächte längs der Einschubvorrichtung ineinander. Achten Sie darauf, dass der äußere (untere) Schacht mit den Lüftungsöffnungen (H) unten angesetzt wird.
• Setzen Sie die Schachteinheit auf die Haube. Bestimmen Sie die Auszugslänge der Schachtabdeckung, indem Sie den inneren (oberen) Schacht hinauf ziehen oder in den äußeren Schacht zurück schieben.
• Bringen Sie die Befestigungsschiene für die Schachtabdeckung am oberen Schachtabschluss an. Bohren Sie Befestigungslöcher 2 x ∅8 mm in die Wand und versenken Sie darin die Dübel. Befestigen Sie die Schiene mit den Schrauben (2 x 5x45 mm) samt Unterlegscheiben.
• Für den Abluftbetrieb bringen Sie den *flexiblen Abluftschlauch in die richtige Position.
• Ziehen Sie die innere Schachtabdeckung hinauf und fixieren Sie die Schachteinheit seitlich mit der zuvor angebrachten Schiene, indem Sie die Blechschrauben (2 x 3x9 mm) eindrehen.

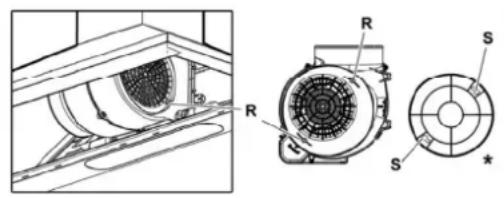

Aktivkohlefilter für Umluftbetrieb einsetzen

- Entnehmen Sie die Aluminium- Dunstfilter.

- Setzen Sie die Kohlefilter an die Ansaugöffnungen des seitlichen Abluftkanals. Stellen Sie sicher, dass die Befestigungsstifte am Abluftkanal (R) in die Befestigungsschlitze des Kohlefilters (S) eingreifen. Drehen Sie den jeweiligen Filter im Uhrzeigersinn, bis er einrastet.

- Setzen Sie die Aluminium- Dunstfilter wieder ein.

Elektrischer Anschluss Elektrischer Anschluss

⚠️ WARNING:WARNUNG:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
- Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlageführteischen Schlag
- Verändern Sie den Gerätenetzanschlussstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
- Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.

• Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes.
• Schließen Sie das Netzkabel an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.

Inbetriebnahme / Betrieb

Die Bedienung der Dunstabzugshaube erfolgt über zwei Schiebeschalter. Die Beleuchtung, sowie die Gebläsestufen sind mit den entsprechenden Schaltern ein- und auszuschalten.

GebläseGebläse

O Gebläse aus

1 kleinste Gebläsestufe

2 mittlere Gebläsestufe

3 höchste Gebläsestufe

Beleuchtung: Beleuchtung:

O Beleuchtung aus 1 Beleuchtung ein

1 LeistisbgsL-Schaltstufe:Schaltstufe:

Der Motor beginnt bei niedriger Geschwindigkeit zu laufen. Diese Stufe eignet sich für das Kochen auf kleiner Flamme und für Gerichte, bei denen kein oder nur geringer Dampf auftritt, um die Küche zu durchlüften.

2 LeliststsgsL Schaltstufe: Schaltstufe:

Der Motor läuft mit mittlerer Geschwindigkeit. Diese Einstellung eignet sich für den normalen Kochbetrieb.

3 LelistisngsgsL-Schaltstufe:Schaltstufe:

Der Motor läuft mit hoher Geschwindigkeit. Die Einstellung eignet sich, wenn große Mengen Rauch und Dampf abgesaugt bzw. gefiltert werden sollen (z. B. beim Frittieren).

i HINWEISHINWEIS

Bei sehr starker Dunstentwicklung sollten Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird.

Reinigung, Pflege, und Wartung

⚠️ WARNING:WARNUNG:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Warten Sie bis das Gerät vollständig abgekühlt ist!
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

△ ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

PflegePfbrgHaubeHaube

• Verwenden Sie für die Reinigung der Gehäuseoberfläche ein mildes Reinigungsmittel und ein weiches Tuch, um Verkratzungen zu vermeiden.
• Nachdem alles gründlich getrocknet wurde, können Sie das Gerät wieder in Betrieb nehmen.
• Wenn Sie Ihre Dunstabzugshaube im Umluftbetrieb nutzen, wechseln Sie regelmäßig die Aktivkohlefilter (siehe „Aktivkohlefilter auswechseln“).

Reinigung der Alarginalgradumatilitersitter

WARNUNG: BARINGMahr!

Fettrückstände im Aluminium-Dunstfilter können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass die Dunstfilter regelmäßig gereinigt / ausge- tauscht werden.

Wir empfehlen die Dunstfilter monatlich zu reinigen:

• Entfernen Sie den jeweiligen Aluminium-Dunstfilter, indem Sie den Verschluss in der Griffmulde zurück schieben, dabei den Filter leicht nach unten drücken und nach vorne herausnehmen.
• Spülen Sie die Dunstfilter in einer Lösung aus warmen Wasser und Neutralreiniger. Weichen Sie die Dunstfilter darin ein.
• Anschließend mit einer weichen Bürste reinigen, gründlich mit warmem Wasser nachspülen und trocknen lassen.
• Alternativ können die Dunstfilter auch in der Geschirrspülmaschine (bis 60°C) gereinigt werden. Bei der Reinigung im Geschirrspüler können leichte Verfärbungen auftreten. Das hat keinen Einfluss auf die Funktion der Dunstfilter.

Aktivkohle Aktivbolswechseln

Die Aktivkohlefilter binden Gerüche und müssen abhängig vom Verbrauch, jedoch mindestens alle sechs Monate gewechselt werden. Bestellen Sie die Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

• Siehe „Aktivkohlefil ter für Umluftbetrieb einsetzen“.
• Entfernen Sie die alten Kohlefilter, indem Sie die Filter gegen den Uhrzeigersinn drehen.

Leuchtmittel auswechseln

WARNUNG:

Lassen Sie die Lampen abkühlen, bevor Sie das Leuchtmittel auswechseln. Es besteht Verbrennungsgefahr!

• Verwenden Sie das richtige Leuchtmittel: 2 x 28 W (Typ E14).
• Entnehmen Sie die Lampenabdeckung (A) vorsichtig.
• Ersetzen Sie das defekte Leuchtmittel.
• Setzen Sie die Lampenabdeckung (A) wieder ein.

Störungsbehebung Störungsbehebung

Bevor Sie SiehorarSiden Kundenservice wenden oder einen Fachmann hinzu rufen

StörungStörung	Mögliche Ursache Behebung	BehebungBehebung
Das Gerät arbeitet nicht bzw. nicht richtig	- Hat das Gerät keine Stromversorgung?- Haben Sie eine Leistungsstufe eingestellt?	- Setzen Sie den Netzstecker richtig ein.Kontrollieren Sie die Haussicherung.- Überprüfen Sie die Einstellung.
Das Gerät arbeitet nicht effizient	- Haben Sie die richtige Leistungsstufe gewählt?- Sind die Dunstfilter verschmutzt?- Sind die für den Umluftbetrieb benötigten Kohlefilter (richtig) eingesetzt?- Ist der für den Abluftbetrieb benötigte Luftauslass frei?	- Überprüfen Sie die Einstellung. Die Küche ist nicht ausreichend belüftet.- Reinigen Sie die Dunstfilter, siehe „Reinigung der Aluminium-Dunstfilter“.- Überprüfen Sie die Kohlefilter, siehe „Aktivkohlefilter auswechseln“.- Überprüfen Sie den Luftauslass.
Die Beleuchtung funktioniert nicht	Das Leuchtmittel ist defekt, wurde falsch eingesetzt, sitzt nicht fest in der Fassung.	Überprüfen Sie das Leuchtmittel, siehe „Leuchtmittel auswechseln“.
Öl tropft vom Gerät herunter	Die Dunstfilter sind verschmutzt. Reinigen Sie die Dunstfilter.

i HINWEISHINWEIS

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an Ihren Fachhandel oder den Kundenservice (siehe „Garantie“).

Technische DatenTechnische Daten

Modell: DU 653 IX

Wandesse: 90 cm breit

Spannungsversorgung: 220-240 V\~, 50/60 Hz

Beleuchtung, E14: 2 x 28 W

Leistungsaufnahme: 176 W

Schutzklasse: ...... II

Geräte- Abmessung H x B x T: 19.7 x 90.0 x 45.0 cm

Schacht- Abmessung H x B x T: 45.5 - 66.5 x 17.6 x 16.2 cm

Nettogewicht: ca. 7.8 kg

Aktiv-Kohlefilter für Umluftbetrieb: KF 567 (Art.-Nr. 256 710) Set: 2 Stück

(nicht im Lieferumfang enthalten)

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Produktdatenblatt für Haushaltsdunstabzugshauben nach Verordnung (EU) Nr. 65/2014

BrandBrand		BomannBomann
ModellModell		DU 653 IXDU 653 IX
Jährlicher Energieverbrauch (AECähly) istehen/Energieverbrauch (AEC		117.7
Energieeffizienzklasse Energieeffizienzklasse		E
Fluiddynamische Effizienz (FDEFluiddynamische Effizienz (FDE		5.4
Fluiddynamische Effizienzklasse Fluiddynamische Effizienzklasse		F
Beleuchtungseffizienz ( LE_hood ) lx/W		3.0
Beleuchtungseffizienzklasse3)		G
Fettabscheidegrad	%	76.0
Effizienzklasse des Fettabscheidegrads4)		C
Luftstrom bei min. Geschwindigkeit im Normalbetrieb	m^3/h	185.0
Luftstrom bei max. Geschwindigkeit im Normalbetrieb	m^3/h	368.0
Luftstrom bei Betrieb auf der Intensivstufe oder Schnellstufe	m^3/h	-
A-bewertete Luftschallemissionen im Normalbetrieb
- bei min. Geschwindigkeit	dB	45.0
- bei max. Geschwindigkeit	dB	61.0
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnellstufe	dB	-
Leistungsaufnahme im Aus-Zustand ( P_o )	W	-
Leistungsaufnahme im Bereitschaftsmodus ( P_s )	W	0.00
1) A+ (höchste Effizienz) bis F (geringste Effizienz) 3) A (höchste Effizienz) bis G (geringste Effizienz)2) A (höchste Effizienz) bis G (geringste Effizienz) 4) A (höchste Effizienz) bis G (geringste Effizienz)

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät DU 653 IX in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantle

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
2. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
3. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
4. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

GarantieabwicklungGarantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, die Internetseite des Serviceportals

www.sli24.de

aufzurufen. Nach Eingabe des Gerätetyps wird Ihnen angezeigt, wie die Reklamation bearbeitet wird.

C. Bomann GmbH. Bomann GmbH

Heinrich-Horten-Straße 17

D-47906 Kempen

EntsorgungEntsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

WARNUNG:WARNUNG:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

BOMANN®

C. Bomann GmbH C. Bomann GmbH

www.bomann.dewww.bomann.de
