| Produkttyp | Programmierbarer Raumtemperaturregler mit Begrenzer |
| Maße (ca.) | 84 x 84 x 30 mm (Unterputzgerät) |
| Gewicht | ca. 280 g (mit Fernfühler) |
| Spannungsversorgung | 230 V AC, 50 Hz (195–253 V) |
| Leistungsaufnahme | ca. 1,2 W |
| Schaltstrom | 10 mA ... 10 (4) A, 230 V~ |
| Temperatur-Einstellbereich | 5 °C bis 30 °C (in 0,5 °C Schritten) |
| Anzeige | Einzeilig, hintergrundbeleuchtet, 0,1 °C Auflösung |
| Uhr | Echtzeituhr mit automatischer Sommer-/Winterzeit, Ganggenauigkeit < 4 Min./Jahr, Gangreserve ca. 10 Jahre |
| Programmfunktionen | Bis zu 9 Schaltzeiten pro Tag, 3 voreingestellte Programme, Optimum-Start, Urlaubsfunktion, Timer (Party), Frostschutz |
| Regelungsart | PWM (einstellbare Zykluszeit) oder 2-Punkt (Ein/Aus) mit einstellbarer Hysterese und Mindestschaltzeit |
| Fernfühler | F 193 720, 4 m Länge, bis 50 m verlängerbar |
| Schutzart | IP 30 |
| Schutzklasse | II |
| Umgebungstemperatur Betrieb | 0 °C bis 40 °C (ohne Betauung) |
| Lagerung | -20 °C bis 70 °C (ohne Betauung) |
| Reinigung | Mit trockenem Tuch abwischen, keine Lösungsmittel verwenden |
| Sicherheitshinweise | Nur durch Elektrofachmann installieren; Sicherheitsvorschriften beachten; Schutzklasse II gewährleisten |
| Ersatzteile/Zubehör | Fernfühler F 193 720 (nachrüstbar) |
| Hersteller | Eberle |
Häufig gestellte Fragen - FIT 3L Eberle
Benutzerfragen zu FIT 3L Eberle
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Thermostat kostenlos im PDF-Format! Finden Sie Ihr Handbuch FIT 3L - Eberle und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FIT 3L von der Marke Eberle.
BEDIENUNGSANLEITUNG FIT 3L Eberle
Bedienungs- und Installationsanleitung Raumtemperaturregler mit Begrenzer FIT 3L
468 931 003 680-3


| aktueller Tag |
| aktuelle Raum-Temperatur |
| Es wird geheizt(Blinkt wenn Unter-teil nicht verfügbar(abgezogen, ohne Spannung)) |
| Hilfe TextBetriebsart AUTOaktuelle Zeit 14:31 |
1 Funktionsprinzip
Der programmierbare Thermostat FIT ermöglicht es, Schaltzeiten (bis zu 9 je Tag) und Temperaturen entsprechend den persönlichen Gewohnheiten einzustellen. Nach der Installation zeigt der Regler automatisch die aktuelle Uhrzeit und Raumtemperatur. In der Betriebsart Automatik (AUTO) wird die Heizung automatisch nach den Schaltzeiten und Temperaturen geregelt, die in Programm 1 eingestellt sind (siehe 8.). Die Temperatur wird geregelt in Abhängigkeit von der Raumtemperatur, die Bodentemperatur wird begrenzt (vom Fernfühler gemessen). Die Heizung wird eingeschaltet, wenn die Raum-Temperatur unter den eingestellten Wert sinkt. Bei Funktionseinstellung „Temperaturgrenzen Min“ wird ge heißt, wenn die Bodentemp. den eingestellten Min-Wert unterschreitet. Dies erfolgt auch wenn die Raumtemperatur zu hoch ist. Bei Funktionseinstellung „Temperaturgrenzen Max“ wird ab geschaltet, wenn die Bodentemp. den eingestellten Max-Wert überschreitet. Dies erfolgt auch wenn die Raumtemperatur zu niedrig ist.
2 Installation
Achtung!
Das Gerät darf nur durch einen Elektro-Fachmann geöffnet und gemäß dem Schaltbild im Gehäusedeckel bzw. dieser Anleitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten.
Um die Anforderungen der Schutzklasse II zu erreichen, müssen entsprechende Installationsmaßnahmen ergriffen werden.
Dieses unabhängig montierbare elektronische Gerät dient der Regelung der Temperatur ausschließlich in trockenen und geschlossenen Räumen, mit üblicher Umgebung. Das Gerät entspricht EN 60730, es arbeitet nach der Wirkungsweise 1C.
3 Verwendung
Der elektronische Raumtemperaturregler FIT 3L kann verwendet werden zur Raumtemperaturregelung in Verbindung mit:
- elektrischer Fußbodenheizung (wenn die Bodentemperatur auf einen maximalen Wert begrenzt werden muß)
- Warmwasser-Fußbodenheizungen in Verbindung mit elektrothermischen Stellantrieben.
Zur Ermittlung der Bodentemperatur wird der Fernfühler F 193 720 benötigt.
4 Eigenschaften
- Einzeilige Textanzeige zur vereinfachten Bedienung
• Hintergrundbeleuchtung - Echtzeituhr (Einstellung von Jahr, Monat, Tag, Uhrzeit)
• Automatische Sommer-Winterzeitumschaltung
• Max. 9 Schaltzeiten pro Tag (je Tag verschieden)
• Voreingestellte und anpassbare Zeitprogramme - Optimum-Start (Temperatur wird zur eingestellten Zeit erreicht)
- Programmierbar bei abgenommenem Bedienteil
- Abschaltfunktion, Taste ←für 10 Sek. drücken
- Urlaubsfunktion mit Datumsangabe (Urlaub von....bis)
- Kurzzeit-Timer (Party) für stundenweise Änderung der Temperatur
- Energieverbrauchsanzeige (Einschaltzeit * Kosten) für die letzten 2 Tage, -Woche, -Monat, -Jahr
- Energiekosten pro Stunde einstellbar
- Frostschutz
- Einstellbereich der Temperatur begrenzbar
- Unbefugtensicherung
• Bedienersprachen einstellbar - Reglerverfahren PWM oder 2-Punkt (Ein/Aus)
- Minimale Ein- bzw Ausschaltzeit und Hysterese des
Ausgangs einstellbar bei Ein/Aus Regelung - Minimale und/oder maximale Temperaturgrenzen für Boden einstellbar
- Ventilschutz
- Anpassung an Ventile stromlos geschlossen/offen
Elektrischer Anschluss
Achtung: Leitung spannungsfrei schalten
Anschluss gemäß Schaltbild
Für massiv- und flexible Leiter, Querschnitt 1 bis 2,5 mm²
Anschluss des Fernfühlers
Zum Betrieb des FIT 3L ist ein Fernfühler notwendig. Dieser Fühler sollte so montiert werden, dass die zu regelnde Temperatur richtig erfasst werden kann. Der Fühler sollte in einem Schutzrohr verlegt werden. Dies erleichtert einen späteren Austausch. Der Fernfühler kann mit einer 2-adrigen Leitung für 230 V bis ca. 50 m verlängert werden. Enge Parallelführung mit Netzleitungen z. B. im Kabelkanal, ist zu vermeiden.
Achtung!
Die Fühlerleitungen führen Netzspannung.
6 Technische Daten
| Bestellbezeichnung | FIT 3L |
| Spannungsversorgung | 230 V AC 50 HZ (195...253 V) |
| Temperatur-Einstellbereich | 5 °C ... 30 °C; in 0,5 °C Schritten |
| Temperaturanzeige | 0,1 °C Schritte |
| Ausgang | Relais Schließer, potential-gebunden |
| Schaltstrom | 10mA ... 10(4)A, 230 V~ |
| Ausgangssignal | Pulsweitenmodulation (PWM) oder 2-Punkt (Ein/Aus) |
| PWM-Zykluszeit | einstellbar |
| Hysterese | einstellbar (bei 2-Punkt) |
| Minimale Schaltzeit | 10 Minuten |
| Leistungsaufnahme | ~ 1,2 W |
| Ganggenauigkeit | < 4 Min / Jahr |
| Gangreserve | ~ 10 Jahre |
| Fernfühler | F 193 720, Länge 4m, kann bis 50m verlängert werden. |
| Umgebungstemperatur | Betrieb 0 °C bis 40 °C (ohne Betauung) |
| Lagerung | -20 °C bis 70 °C (ohne Betauung) |
| Bemessungs-Stoßspannung 4 kV | |
| Temperatur für die Kugeldruckprüfung 115 °C | |
| Spannung und Strom für Zwecke der EMV-Störaussendungsprüfungen 230V, 0,1 A | |
| Schutzart | IP 30 |
| Schutzklasse | II (siehe Achtung) |
| Softwareklasse | A |
| Verschmutzungsgrad | 2 |
| Gewicht (mit Fernfühler) | ~ 280 g |
7 Schaltbild / Maße



Fernfühler F 193 720

5. Montage
Der Regler soll an einer Stelle im Raum montiert werden, die:
- für die Bedienung leicht zugänglich ist
- frei ist von Vorhängen, Schränken, Regalen etc.
- freie Luftzirkulation ermöglicht
- frei ist von direkter Sonneneinstrahlung
- frei ist von Zugluft (z. B. Öffnen von Fenstern/Türen)
- nicht direkt von der Wärmequelle beeinflusst wird
- nicht an einer Außenwand liegt
• ca. 1,5 m über dem Fußboden liegt
Einbau

in Unterputzdose ∅ 60 mm ("55er")
Bedienteil abziehen
Blendrahmen abziehen
Montage in umgekehrter Folge
Achtung!
Montage nur in nichtleitenden
(Kunststoff) Unterputzdosen.
Zum Einführen oder Entfernen eines flexiblen Drahtes den Betätiger eindrücken.


Die Drähte müssen so montiert werden, dass der Kunststoffstreifen als Isolation zur Befestigungsschraube wirkt.
8. Voreingestellte Programme
Der Regler verfügt über 3 voreingestellte Zeit- und Temperaturprogramme. Als Stan dard einstellung ist Programm 1 eingestellt (siehe unten). Falls dieses Programm den Vorstellungen entspricht, brauchen keine Änderungen vorgenommen werden.
Zur Auswahl eines anderen Programms siehe 9. G1 (Programm wählen)

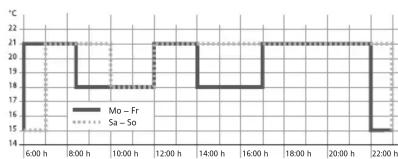

Programm 1
Montag bis Freitag
| S | c | h | a | l | t | z | e | i | t |
| Uhrzeit 06:00 08:30 12:00 14:00 17:00 22:00 | |||||||||
| Temperatur °C | 21,0 | 18,0 | 21,0 | 18,0 | 21,0 | 15,0 | |||
Samstag und Sonntag
| S | c | h | a | l | t | z | e | i | t |
| Uhrzeit 07:00 | 10:00 | 12:00 | 14:00 | 17:00 | 23:00/22:00* | ||||
| Temperatur °C | 21,0 | 18,0 | 21,0 | 21,0 | 21,0 | 15,0 | |||

line
| Time | Mo - Fr (°C) | Sa - So (°C) | |---|---|---| | 6:00 h | 21 | 15 | | 8:00 h | 18 | 21 | | 10:00 h | 18 | 21 | | 12:00 h | 18 | 21 | | 14:00 h | 18 | 21 | | 16:00 h | 21 | 21 | | 18:00 h | 21 | 21 | | 20:00 h | 21 | 21 | | 22:00 h | 15 | 21 |*23:00/22:00 = 23:00 für Samstag
Programm 2
Montag bis Freitag
| S | c | h | a | l | t | z | e | i | t |
| Uhrzeit 06:00 08:30 12:00 14:00 17:00 22:00 | |||||||||
| Temperatur °C | 21,0 | 18,0 | 21,0 | 18,0 | 21,0 | 15,0 | |||
Samstag und Sonntag
| Schaltzeit | 1 | 2 |
| Uhrzeit 07:00 | 23:00/22:00* | |
| Temperatur °C | 21,0 | 15,0 |

line
| Time | Mo - Fr (°C) | Sa - So (°C) | |---|---|---| | 6:00 h | 21 | 15 | | 8:00 h | 21 | 15 | | 10:00 h | 18 | 15 | | 12:00 h | 21 | 15 | | 14:00 h | 18 | 15 | | 16:00 h | 21 | 15 | | 18:00 h | 21 | 15 | | 20:00 h | 21 | 15 | | 22:00 h | 15 | 15 |*23:00/22:00 = 23:00 für Samstag
Programm 3
Montag bis Freitag
| Schaltzeit | 1 | 2 | 3 | 4 | |
| Uhrzeit 06:00 08:30 | 17:00 | 22:00 | |||
| Temperatur °C 21,0 | 18,0 | 21,0 | 15,0 |
Samstag und Sonntag
| Schaltzeit | 1 | 2 | 3 | 4 | |
| Uhrzeit 07:00 10:00 | 12:00 | 23:00/22:00* | |||
| Temperatur °C 21,0 | 18,0 | 21,0 | 15,0 |

line
| Time | Mo - Fr (°C) | Sa - So (°C) | |---|---|---| | 6:00 h | 21 | 21 | | 8:00 h | 17 | 21 | | 10:00 h | 17 | 21 | | 12:00 h | 17 | 21 | | 14:00 h | 17 | 21 | | 16:00 h | 21 | 21 | | 18:00 h | 21 | 21 | | 20:00 h | 21 | 21 | | 22:00 h | 15 | 21 |*23:00/22:00 = 23:00 für Samstag
Hinweise zum Programmieren
• Die Einstellfunktionen beenden sich automatisch 3 Minuten nach dem letzten Tastendruck, ohne zu speichern Sie kehren in die vorher aktive Betriebsart zurück (AUTO, MAN, URLAUB, TIMER, ZUHAUSE)
- Eingabe eines Code: mit +- den Wert einstellen -> OK
- Bei den Benutzer- und Installateur-Einstellungen werden beim Aufrufen der Menüpunkte die Kapitelnummern der Anleitung angegeben z.B. G1 für „Programm wählen“ oder H2 für „Regelungs-Art“
- In der Reihenfolge der Nummern können Lücken vorkommen
Fehlerbeseitigung
-
Es wird zu spät warm:
a. Stimmen die programmierten Schaltzeiten und die Uhrzeit?
b. Ist „optimum Start“ eingeschaltet? (siehe H7)
Hatte der Regler genügend Zeit (einige Tage), die Daten des Raumes zu ermitteln?
c. war Sommer/Winterzeit Umschaltung (siehe G5) -
Der Regler nimmt keine Eingaben mehr an: Ist der Zugriffschutz eingeschaltet? (siehe G6)
-
Der Einstellbereich der Temperatur ist begrenzt: Ist die Temperaturbegrenzung eingestellt (siehe G7)
-
Die Temperaturanzeige ändert sich nicht: ist Anzeige der Solltemperatur aktiviert (siehe G10)
-
Der Raum wird zu langsam warm: Die Bodentemperatur wird ggf. durch den Max-Begrenzer limitiert (siehe H3)
-
Die Raumtemperatur wird zu warm: Die Bodenteperatur wird ggf. durch den Min-Begrenzer angehoben (siehe H3)
9 Funktionsbeschreibung und Bedienung
Sprachauswahl
Nur bei Produkten bei denen die Sprache nicht voreingestellt ist, muss diese vom Benutzer eingestellt werden, in folgenden Schritten. (Diese Aufforderung erscheint nur beim ersten Start oder nach Reset)
ENGLISH mit +- die gewünschte Sprache wählen mit 2 x OK bestätigen -> Es wird AUTO angezeigt (G14 zum erneuten ändern)
Wie kann der FIT Temperaturregler verwendet werden
| Temperatur vorübergehend ändern (bis zur nächsten Schaltzeit) siehe bei Tasten, + – in AUTO | Temperatur für eine Anzahl von Stunden einstellen siehe Hauptmenü TIMER | Den Regler an die Benutzergewohnheiten anpassen siehe Hauptmenü BENUTZER-EINSTELLUNGEN |
| Temperatur nach vorgegebenen Profilen regeln siehe bei Hauptmenü, AUTO | Temperatur für ein vorgegebenes Datum einstellensiehe Hauptmenü URLAUB | Den Regler an die Heizungsanlage anpassensiehe Hauptmenü INSTALLATEUR-EINSTELLUNGEN |
| Konstante Temperatur einstellen (Handbetrieb = MAN) siehe Hauptmenü, MAN | Ein spezielles Programm für besondere Tage einstellensiehe Hauptmenü ZUHAUSE |
| Tasten zum Bestätigen | /Aktivieren | ||
| +- in AUTO (-) | Ändern der Temperatur bis zur nächsten Schaltzeit, Anzeige durch Minus hinter (AUTO-).Erster Tastendruck zeigt die eingestellte Temperatur, jeder weitere verändert sie. | OK | |
| +- in Menüs Bewegen durch die Menüs | |||
| OK Bestätigen der Einstellung / Auswahl | |||
| Info | Zeigt zusätzliche Infos in AUTO, MAN, TIMER, URLAUB, ZUHAUSE. Zum Beenden, Taste nochmal | ||
| Menu | Einstieg ins Menü, +- zum Navigieren | ||
| ← | Einen Schritt zurück | ||
| ←für 10 Sek. | Angeschlossene Heizung Ausschalten. Anzeige dann AUS. Details siehe G4 | ||
| Hauptmenü | zum Bestätigen /Aktivieren | ||
| A | MENU | Mit +- die einzelnen Menüpunkte aufrufen | |
| B | AUTO | Die Temperatur wird automatisch nach den Zeit- und Temperaturvorgaben des aktuellen Programms geregelt, siehe G1. Mit den Tasten +- kann die Temperatur bis zur nächsten Schaltzeit geändert werden. | OK |
| C | MAN | Die Temperatur wird dauerhaft auf die hier eingestellte Temperatur geregelt. Änderung mit Tasten +- | OK |
| D | TIMER | Die Temperatur wird auf die hier eingestellte Anzahl von Stunden und die hier eingestellte Temperatur geregelt. Beim Beenden wird die Betriebsart fortgesetzt, die vor Timer aktiv war. Urlaub beendet den Timer. | OK |
| E | URLAUB | Die Temperatur wird auf die hier eingestellte Anzahl von Tagen und die hier eingestellte Temperatur geregelt. Urlaub beginnt um 0h des ersten Tages, er endet um 24h des letzten Tages. In der Zeit bis Urlaub beginnt ist AUTO aktiv. Wenn der Start des Urlaubs in der Zukunft liegt, kann jede andere Betriebsart gewählt werden (AUTO, MAN, TIMER, ZUHAUSE), Info informiert über diesen Zustand. In diesem Fall wird die Urlaubsfunktion automatisch gestartet wenn der BEGIN Zeitpunkt eintritt. Beim Beenden wird die Betriebsart fortgesetzt, die vor aktivieren des Urlaub gültig war. | OK |
| F | ZUHAUSE | Die Temperatur wird nach dem hier eingestellten Programm geregelt (unabhängig von AUTO). Das Programm ist für alle Tage gleich. Die Voreinstellung entspricht dem Programm vom Montag. Beenden immer durch den Benutzer, z.B. durch Wahl von AUTO. Verwendung: Urlaub, Zuhause, Krankheit usw. | OK |
| G | BENUTZER EINSTELLUNGEN | Anpassen des Reglers an persönliche Anforderungen | OK |
| H | INSTALLATEUR EINSTELLUNGEN | Anpassen des Reglers an die Heizungsanlage (nur vom Installateur) OK |
| G BENUTZER EINSTELLUNGEN | Anpassen des Reglers an persönliche Anforderungen | Voreinstellung( ) = Wertebereich | ||
| 1 | Programm wählen | Auswahl eines der voreingestellten Programme, siehe 8. (Bei Programmwechsel werden Änderungen nicht gespeichert) | P1 (P1 ... P3) | |
| 2 | Schaltzeiten einstellen | Ändern von Zeit und Temperatur des gewählten Tages (des aktiven Programms siehe 8.) Jede Schaltzeit kann bis zur Vorherigen reduziert werden oder bis 00:00h. Jede SZ kann bis 23:50 erweitert werden danach erscheint >>> dies bedeutet die SZ liegt im nächsten Tag. Durch Drücken von Taste + oder - bei >>> kann wieder eine SZ eingestellt werden. Es sind max 9 SZ möglich. Die Erste Ziffer zeigt die SZ z.B 3_12:00- 14:00 zeigt die 3. Schaltzeit. SZ können auch für Tagesblöcke eingegeben werden, durch Auswahl beim Einstellen der Tage (Mo...Fr, Sa/So; Mo-So). Zum Beenden der Programmierung mehrfach ← drücken | wie bei G1 gewählt | |
| 3 | Uhr einstellen | Datum und Uhrzeit einstellen | ||
| 4 | Heizung Aus | Schaltet den Reglerausgang ab, Anzeige AUS. Der Regler bleibt an Spannung, Frostschutz wenn dieser aktiviert ist, siehe H6. Wiedereinschalten durch aktivieren einer Betriebsart z.B. AUTO, MAN usw. oder durch Taste ← für 10 Sek. Bei Wiedereinschalten per Taste ← oder über dieses Menü wird AUTO aktiviert. | NO | |
| 5 | Sommer/Winter-Umschaltung | Auswahl ob automatische Sommer/Winter-Zeit Umschaltung | YES | |
| 6 | Zugriffs-Schutz | Schützt den Regler vor nicht autorisierter Benutzung, Reaktivieren durch Code = 93 | NO | |
| 7 | Temperatur Grenzen unten/oben | Begrenzt die einstellbare Temperatur, wenn beide Werte gleich sind ist keine Änderung mehr möglich. Dies hat Einfluss auf: AUTO, MAN, URLAUB, TIMER, ZUHAUSE, Schalzeiten einstellen (G2). Aktives Programm / Betriebsart wird nicht automatisch beeinflusst. | 5; 30 °C | |
| 8 | Kosten/h für Energie | Eingabe der geschätzten Energiekosten je Stunde (Cent/h), für den Bereich der vom Regler geregelt wird. Um diese Funktion als Stundenzähler zu verwenden Kosten/h auf 100 setzen | 100 (1 ... 999) | |
| 9 | Verbrauch von Energie bisher | Zeigt näherungswisse den Energieverbrauch des geregelten Bereiches, für die letzten: 2 Tage, Woche (7 Tage), Monat (30 Tage), Jahr (365 Tage). Diese Funktion kann hauptsächlich für Elektroheizung verwendet werden. Beim aktuellen Tag wird bis zur aktuellen Stunde gerechnet. Bei Überlauf wird 9999 angezeigt. Berechnung: Einschaltzeit der Heizung x Kosten je Stunde. Rücksetzen siehe H9 | ||
| 10 | Solltemperatur anzeigen | Anzeige der Solltemperatur anstelle der Raumtemperatur | NO | |
| 11 | Temperatur Korrektur | Anpassen der Temperatur an persönliche Bedürfnisse | 0.0 (-5,0 ... +5,0) | |
| 13 | Licht | Dauerhaft aus oder kurzzeitig ein nach Tastendruck | KURZ (KURZ, AUS) | |
| 14 | Sprache | Auswahl der Bediensprache | ||
| 15 | Info | Anzeige von Regler-Typ und -Version | ||
| 16 | Reset nur Benutzer Einstellungen | Nur die BENUTZER EINSTELLUNGEN werden auf die Werkseinstellungen zurückgesetzt. Der Energiezähler wird nicht gelöscht, siehe dazu H9. | NO | |
Installationseinstellungen ändern
Achtung!
Diese Einstellungen sollten nur vom Installateur durchgeführt werden, da sie die Sicherheit und Funktion des Heizungssystem beeinflussen können
| H INSTALLATEUR EINSTELLUNGEN | Anpassen des Reglers an die Heizungsanlage (nur vom Installateur) | Voreinstellung () = Wertebereich | |
| 0 | Code | Für diese Einstellungen muss ein Code (= 7) eingegeben werden. Er ist für eine Stunde gültig. | |
| 1 | Heizungsart | Dieser Regler kann für das in der rechten Spalte genannte Heizsystem verwendet werden. | BEGRENZER siehe 1 |
| 2 | Regelungs-Art | PWM oder Ein/Aus kann gewählt werden. Bei PWM kann die Zykluszeit (in Minuten) eingestellt werden, es gilt eine minimale Ein/Ausschalt-Zeit von 10% der Zykluszeit. Kurz für schnelle, lang für langsame Heizsysteme .Bei Ein/Aus kann eingestellt werden:• Hysterese (OFF = keine Temperaturhysterese, auch bei sehr kleinen Temp. differenzen schaltet der Ausgang nach der unten eingestellten Verzögerung)• Minimale Ein/Ausschaltzeit (das Relais bleibt mindestens diese Zeit ein bzw. aus) | PWM/10 (/10 ... 30)OFF (OFF, 0,1 ... 5,0)10 Min (1 ... 30) |
| 3 | Bodentemperatur min/max | Begrenzt die Bodentemperatur. Es kann gewählt werden:• Minimale Bodentemperatur, der Boden wird nicht kälter als diese Temp. (OFF = keine Begrenzung); z.B. Min-Temp = 21°C, der Boden wird nicht kälter als 21°Cauch wenn der Raum zu warm ist• Maximale Bodentemperatur, der Boden wird nicht wärmer als diese Temp. (OFF = keine Begrenzung); z.B. Max-Temp = 35°C, der Boden wird nicht wärmer als 35°Cauch wenn der Raum zu kalt istWenn einer der beiden Grenzen nicht benötigt wird kann sollte diese auf OFF geschaltet werden | OFF (OFF, 10...Tmax)35°C (OFF, Tmin...40) |
| 5 | Ventilschutz | Das Relais wird für die angegebene Zeit (in Minuten) aktiviert, täglich um 10.00h | 3 min (OFF, 1 ... 10) |
| 6 | Frostschutz | Einstellung der Frostschutz-Temperatur. Die Temperatur wird auf diesen Wert geregelt, nur wenn der Regler ausgeschaltet ist siehe G4 | 5°C (OFF, 5 ... 30) |
| 7 | Optimum start | Die Temperatur wird zu der Zeit erreicht, die im Programm eingestellt ist. Während der Vorheizzeit wird AUTO_ angezeigt. | YES |
| 8 | Stellantrieb stromlos offen | Wenn ein Stellantrieb stromlos offen verwendet werden soll | NO |
| 9 | Energie-Zähler rücksetzen | Der Zähler wird auf 0 gesetzt | NO |
| 10 | Anzeige Bodentemperatur | Die von Fernfühler gemessene Bodentemperatur wird angezeigt (für Servicezwecke) | Temperatur |
| 11 | Reset alles | Alle INSTALLATEUR- und BENUTZER Einstellungen werden auf die Werkseinstellungen zurückgesetzt | NO |
10. Fehleranzeigen
In diesem Fall wird „Err“ blinkend angezeigt. Es können folgende Fehler angezeigt werden:
| KONFIGURATION | Ober- und Unterteil passen nicht zusammen→nur zusammengehörige Komponenten verwenden→Spannung aus- und wieder einschalten | EXT SENSOR 1. Fühlerbruch/Fühlerkurzschluss des Fernfühlers→Austausch des Fernfühlers2. Über- oder Unterschreitung des Anzeigebereiches |
| KOMMUNIKATION | Kommunikation zwischen Ober- und Unterteil gestört→Oberteil abziehen und wieder aufstecken→Spannung aus- und wieder einschalten |
Bei allen Fehlern wird mit 30 % der Zeit geheizt.
11. Batterien

Gemäß der EU Richtlinie 2006/66/EG, darf die Knopfzelle (Batterie) die auf der Leiterplatte montiert ist, am Ende der Produktlebensdauer nur von Fachpersonal entnommen werden.
12. Widerstandstabelle für Fernfühler
| Temperatur | Widerstand | Temperatur | Widerstand |
| 10°C | 66,8 kΩ | 30°C | 26,3 kΩ |
| 20°C | 41,3 kΩ | 40°C | 17,0 kΩ |
| 25°C | 33 kΩ | 50°C | 11,3 kΩ |
