BEDIENUNGSANLEITUNG Albatros QAA73 Elco

Kurzbeschreibung.... 3

Merkmale.... 3

B e d i e n u n g Bedienelemente.... 4-5

Parametrierung Endbenutzer.... 6

Übersicht der Endbenutzer-Parameter...... 7

Betriebsstörungen.... 8

Heizkreis Betriebsarten.... 9

Brauchwasser Betriebsarten.... 9

Präsenztaste.... 10

Info-Taste.... 10

Uhrzeit, Datum und Jahr.... 11

Raumtemperatur Nennsollwert (TRN)...... 12

Raumtemperatur Reduziert sollwert (TRRw)...... 13

Raumtemperatur Frostschutzsollwert (TRF)...... 13

Brauchwassertemperatur Nennsollwert.... 14

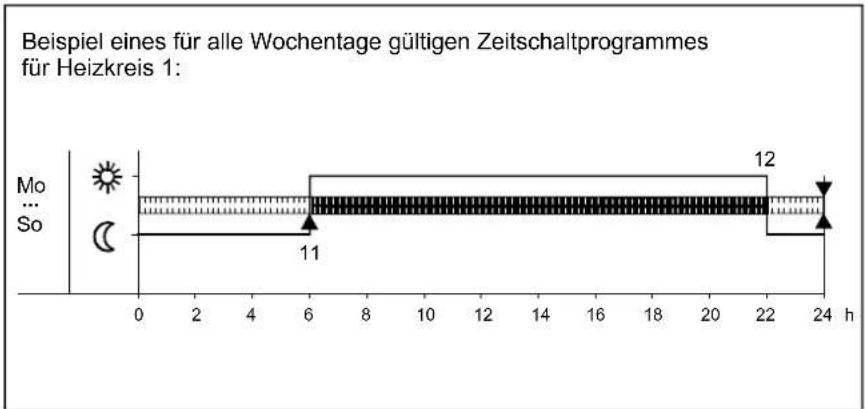

Zeitschaltprogramme HK und BW.... 14

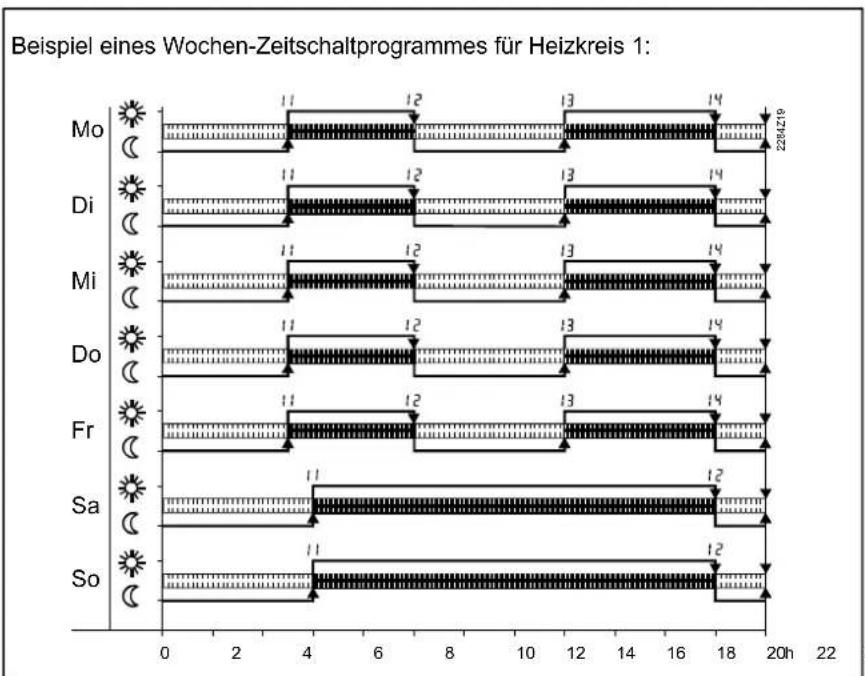

Wochentag-Vorwahl.... 15

Schaltzeiten.... 16

Ferieneinstellung.... 16

Heizkreisbetriebsniveau während Ferien...... 17

Standard-Zeitschaltprogramme.... 17

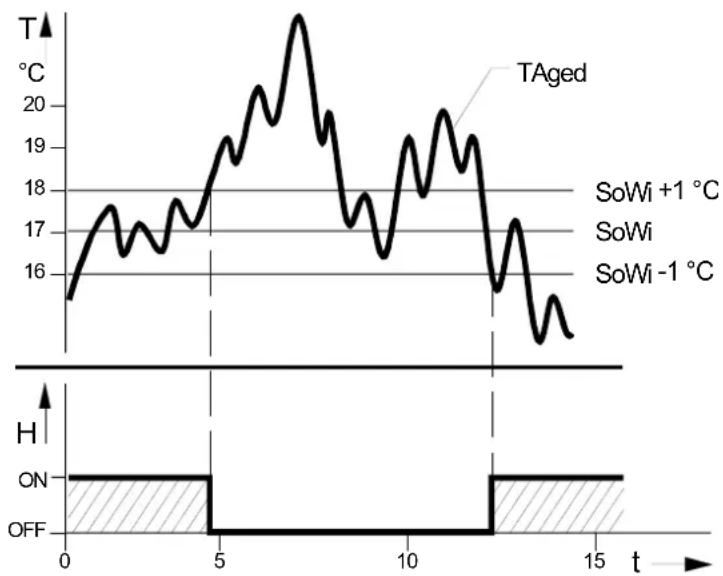

Sommer/Winter Umschalttemperatur.... 18

Sprache.... 19

Fehleranzeige.... 19

Wartungsanzeige.... 20

Technische Daten.... 21

22-23

Endbenutzer Einstellungen

Technische Daten

Notizen

Kurzbeschreibung

Das Raumgerät für Kesselregelungen QAA73 ist ein digitales, multifunktionales Raumgerät für ein oder zwei Heizkreise sowie Brauchwasser-Steuerung.

Die Kesselregelung liefert die Aussen-temperatur sowie verschiedene Informationen via Kommunikations-Schnittstelle OpenTherm an das Raumgerät QAA73.

Dieses wiederum berechnet aufgrund der Aussentemperatur, der Raumtemperatur und verschiedener Parameter die benötigten Vorlauf-sollwerte für ein oder zwei Heizkreise und übermittelt diese an die Kesselregelung. Zusätzlich wird auch der Brauchwassersollwert an die Kesselregelung übermittelt.

Mit den zuschaltbaren Optimierungsfunktionen kann eine Energie-einsparung ohne Komforteinbusse erreicht werden. Der dazu notwendige Raumtemperaturfühler ist im Gerät integriert.

Merkmale

Bedienungsfunktionen

- Ergonomische und funktionsspezifisch unterteilte Bedieneinheiten (Bedienebenen)

- Klare Zuteilung der Grund- funktionen: - Betriebsart, Soll und Präsenztaste

- Verschiedene aktuelle Istwerte über die Info-Taste zugänglich

- Zusätzliche Funktionen lassen sich nach Öffnen eines Deckels programmier

- Spezielle Servicebedienebene mit geschütztem Zugriff

- Jede Einstellung oder Veränderung wird angezeigt und damit quittiert

- Jahresuhr mit automatischer Sommer-/Winterzeit-Umschaltung

- Je ein Heizprogramm pro Heizkreis mit bis zu 3 Heizperioden pro Tag individuell wählbar

- Brauchwasserprogramm mit bis zu 3 Perioden pro Tag individuell wählbar

- Ferienprogramm

- Möglichkeit, die Heizprogramme und das Brauchwasserprogramm - In auf Standardwerte zurückzusetzen

- Programmiersperre (z.B. als Kindersicherung)

- Klartext-Anzeige in verschiedenen auswählbaren Sprachen

- Spezialmodus für die Parametrierung von Kesselregelungen

Funktionen

- Witterungsgeführte Vorlauf- temperaturregelung mit Berücksichtigung der Gebäude- dynamik

• Witterungsgeführte Vorlauftemperaturregelung mit Raumtemperatureinfluss
• Reine Raumtemperatur-Regelung
• Einstellbarer Einfluss der Raum- temperaturabweichung
• Ein- und Ausschaltzeitoptimierung, Schnellabsenkung (zuschaltbar)
• ECO-Funktionen (Tagesheizgrenz- schalter, Sommer/Winter Umstell- automatik)
• Raum-Schaltdifferenz zur Begrenzung der Raumtemperatur
• Einstellbare Vorlauftemperatur Maximalbegrenzung (speziell für Bodenheizung)
• Anstiegsbegrenzung des Vorlauf- temperatursollwertes
• Gebäudefrostschutz, Frostwarnung
• Brauchwassersteuerung mit Freigabe und Sollwertvorgabe für Kesselregler
• Legionellenfunktion
• Integrierte Jahresuhr mit einer zen Gangreserve von mindestens

12 Stunden

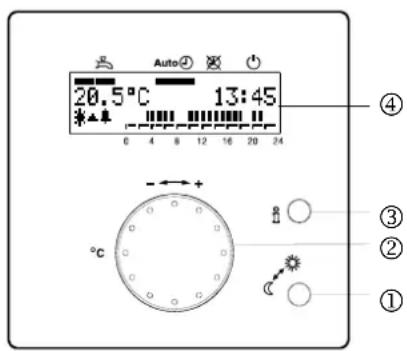

Bedienelemente

1. Bedienebene

Bedienelemente 1 bis 4

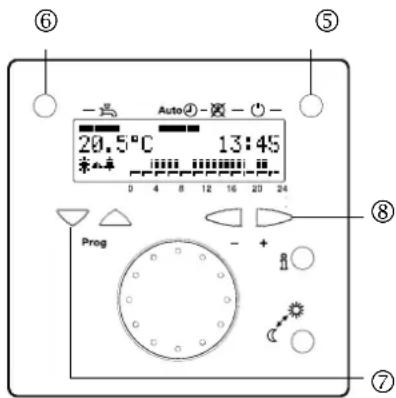

2. Bedienebene

Bedienelemente 5 bis 8. Sie sind erst nach Öffnen der Klappe zugänglich.

20.5°C 13:45 0 4 8 12 16 20 24 °C Auto ④ ③ ② ①

⑥ Auto④ - ⑦ 20.5°C 13:45 Prog - + ⑧ ⑤ 0 4 8 12 16 20 24 ⑦

Bedienelement

① Präsenztaste

Funktion

Betriebsniveau-Umschaltung

② Nenntemperatur-Drehknopf

Raumtemperatursollwert-Einstellung

③ Info Taste

Wechseln der Info-Anzeige

④ LCD mit 2 Zeilen à 16 Zeichen Da und Balken für Betriebsartenanzeige

Darstellung der Daten und Betriebsart

⑤ Taste Heizkreisbetriebsart und zugehörige Symbole

Betriebsumstellung auf:

Auto [①]

Automatikbetrieb

[×]

Dauerbetrieb

(1)

Standby

Brauchwasser

Ein/Aus

⑥ Taste Brauchwasserbetriebsart mit zugehörigem Symbol

⑦ Zeilenwahl-Tasten (Up und Down)

Wahl der Bedienzeile

⑧ Einstell-Tasten (Plus und Minus)

Verstellen der Einstellparameter

Anzeige

Das Raumgerät verfügt über zwei

Anzeigeebenen:

- Infoebene

- Parametrier-/Programmierebene

Beispiele der Infoebene

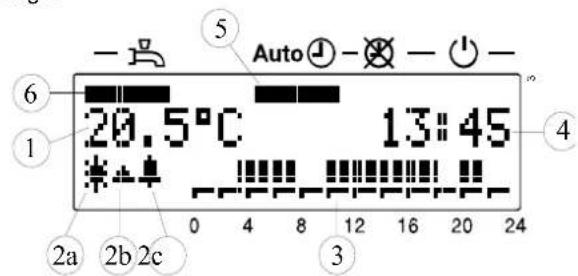

Grundanzeige:

Auto 20.5°C 13:45 6 1 4 2a 2b 2c 3 5

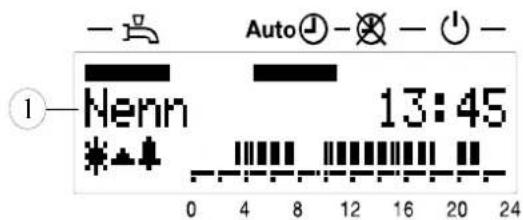

Anzeige des Betriebsniveaus, in diesem Fall "Nenn":

Auto Nenn 13:45 0 4 8 12 16 20 24

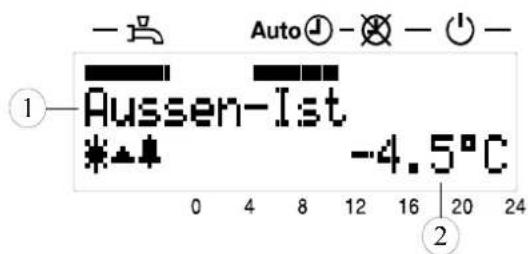

Anzeige eines Messwertes "Aussentemperatur":

Auto 1—Aussen-Ist -4.5°C 0 4 8 12 16 20 24 ① ②

Beispiel der Parametrierebene

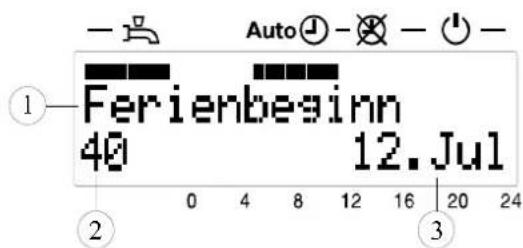

Anzeige des Parameters "Ferienbeginn":

① Ferienbeginn 40 12.Jul Auto

1 Istwert der Raumtemperatur

2a Heizkreis-Betriebsniveau-Anzeige

Nenn

C Reduziert

Frostschutz

2b Flammenzustand (aktiviert, falls Fehler/Wartung ansteht)

2c Fehler-/Wartungshinweis (aktiviert, falls Fehler/Wartung ansteht)

3 Zeitbalken

4 Uhrzeit

5 Betriebsarten Heizkreis

6 Betriebsarten Brauchwasser

1 Momentanes Betriebsniveau

1 Parameterbezeichnung

2 Parameterwert

1 Parameterbezeichnung

2 Parameternummer

3 Parameterwert

Parametrierung Endbenutzer

Parametrierung Endbenutzer

Beschreibung: Einstellung für die individuellen Bedürfnisse des Endbenutzers

	Taste	Bemerkung Zeile
1	PROG	Drücken Sie eine der beiden Zeilenwahl-Tasten.Dadurch gelangen Sie direkt auf die “Programmierebene Endbenutzer”.	1
2	PROG	Wählen Sie mit den Zeilenwahl-Tasten die entsprechende Zeile an.In der folgenden Parameterliste sind alle möglichen Zeilen aufgeführt.	1...50
3	- +	Stellen Sie den gewünschten Wert mit der Plus- oder Minustaste ein.Die Einstellung wird gespeichert, sobald Sie die Programmierebene verlassen oder in eine andere Zeile wechseln.In folgender Parameterliste sind alle möglichen Einstellungen ersichtlich
4		Durch Drücken der Info-Taste verlassen Sie die Programmierebene “Endbenutzer”.	Dauer-anzeige

Hinweis: Nach ca. 8 Minuten ohne Betätigung einer Taste geht das Raumgerät automatisch in die Info-Ebene zurück.

Übersicht der Endbenutzer-Parameter

Übersicht der Endbenutzer-Parameter

Zeile	Funktion	Bereich	Einheit	Auflösung	Werkseinstellung
Uhrzeit
123	UhrzeitDatum (Tag, Monat)Jahr	0...23:591. Jan....31. Dez.2000...2094	hh:mmtt.mmjjjj	1 Min1 Tag1 Jahr	----
Sollwerte
567*	Raumtemperatur-Reduziersollwert (TRRw)Raumtemperatur-Frostschaftsollwert (TRF)Brauchwassertemp.-Nennsollwert (TBWw)	TRF...TRN4...TRRwTBWR...TBWmax	°C°C°C	0,50,51	16,010,055
1. Zeitschaltprogramm HK 1 (Heizkreis 1 = gleitender Heizkreis)
10111213141516	Zeitschaltprogramm HK 1 Wochentag-VorwahlZeitschaltprogramm HK 1 Einschaltzeit 1. PhaseZeitschaltprogramm HK 1 Ausschaltzeit 1. PhaseZeitschaltprogramm HK 1 Einschaltzeit 2. PhaseZeitschaltprogramm HK 1 Ausschaltzeit 2. PhaseZeitschaltprogramm HK 1 Einschaltzeit 3. PhaseZeitschaltprogramm HK 1 Ausschaltzeit 3. Phase	Mo...So, Woche----/00:00...24:00----/00:00...24:00----/00:00...24:00----/00:00...24:00----/00:00...24:00----/00:00...24:00	Taghh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhhmm	1 Tag10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min	--------06:0022:00----:---:---:---:-
2. Zeitschaltprogramm HK 2 (Heizkreis 2 = Mischerkreis)
20*21*22*23*24*25*26*	Zeitschaltprogramm HK 2 Wochentag-VorwahlZeitschaltprogramm HK 2 Einschaltzeit 1. PhaseZeitschaltprogramm HK 2 Ausschaltzeit 1. PhaseZeitschaltprogramm HK 2 Einschaltzeit 2. PhaseZeitschaltprogramm HK 2 Ausschaltzeit 2. PhaseZeitschaltprogramm HK 2 Einschaltzeit 3. PhaseZeitschaltprogramm HK 2 Ausschaltzeit 3. Phase	Mo...So, Woche----/00:00...24:00----/00:00...24:00----/00:00...24:00----/00:00...24:00----/00:00...24:00----/00:00...24:00	Taghh:mmhh:mmhh.mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mm	1 Tag10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min	------06:0022:00----:---:---:---:-
3. Zeitschaltprogramm BW (Brauchwasser)
30313233343536	Zeitschaltprogramm 3 BW Wochentag-VorwahlZeitschaltprogramm 3 BW 1. Phase EinZeitschaltprogramm 3 BW 1. Phase AusZeitschaltprogramm 3 BW 2. Phase EinZeitschaltprogramm 3 BW 2. Phase AusZeitschaltprogramm 3 BW 3. Phase EinZeitschaltprogramm 3 BW 3. Phase Aus	Mo...So, Woche----/00:00...24:00----/00:00...24:00----/00:00...24:00----/00:00...24:00----/00:00...24:00----/00:00...24:00----/00:00...24:00	Taghh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:mmhh:tmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmm	1 Tag10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min10 Min	------06:0022:00----:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:---:-(-)-
Ferien
404142	Ferienbeginn (Tag.Monat) - - - - - = inaktivFerienende (Tag.Monat) - - - - = inaktivHeizkreisbetriebsniveau während Ferien	1. Jan. ... 31. Dez.1. Jan. ... 31. Dez.Frost, Reduziert	tt.mmtt.mm-	1 Tag1 Tag-	----:---:---:---:-Frost
Allgemein
45464750*	STANDARD-Zeitschaltprogramme für HK 1 + 2 und BW (Doppeltastendruck 3 s auf -/+)Sommer-/Winter-UmschaltemperaturSpracheFehleranzeige (Fehlercode und Fehlertext von QAA 73 oder Kesselregelung)	Nein, Ja8...30Deutsch, Englisch...0...25	-----°C---	-----0,5-1	Nein20,0Deutsch-

*) Diese Zeilen werden nur im OpenTherm Modus Plus angezeigt. Zudem müssen die entsprechenden Funktionen von der Kesselregelung unterstützt werden.
- -: - - = Schaltpunkt inaktiv

Betriebsstörungen

Raumgerät

Display des Raumgeräts bleibt leer (keine Anzeige):

• Ist der Hauptschalter der Heizung eingeschaltet?
• Sind die Sicherungen in Ordnung?
• Verdrahtung überprüfen.

Raumgerät zeigt eine falsche Uhrzeit oder ein falsches Datum an:

• Stellen sie die Uhrzeit, das Datum und das Jahr am Raumgerät richtig ein, falls das QAA 73 Uhrzeit-Master ist.
• Stellen Sie die Uhrzeit oder das Datum am Uhrzeit-Master richtig ein (falls ein solcher vorhanden ist).

Kesselregler

Kesselregelung schaltet nicht ein:

• Muss die Kesselregelung wirklich laufen?
• Entriegelungsknopf an der Kesselregelung drücken.

Raumtemperatur

Raumtemperatur stimmt nicht mit dem gewünschten Wert überein:

• Ist der Raumtemperatur-Sollwert auf dem gewünschten Wert?
• Wird die gewünschte Betriebsart angezeigt?
• Stimmen Wochentag, Uhrzeit und das angezeigte Heizprogramm? (Info-Anzeigen)
• Verdrahtung des Aussen- temperaturfühlers überprüfen.
• Wurde der „Raumtemperatur-Nennsollwert“ mit der „Heizkenn-linien-Parallelverschiebung“ auf die effektive Raumtemperatur kalibriert?
• Kesselregelung prüfen

Brauchwasser

Brauchwasser wird nicht warm:

• Ist die Brauchwassertaste aktiviert?
• Sollwert der Brauchwasser- temperatur überprüfen.
• Brauchwasserfunktion der Kesselregelung prüfen

Endbenutzer Einstellungen

Heizkreis Betriebsarten Brauchwasser Betriebsart

Heizkreis Betriebsarten

Beschreibung

Die Regelung stellt 3 verschiedene Heizkreis-Betriebsarten zur Verfügung, die nach Bedarf direkt angewählt werden können.

Betriebsarten

Auto Ⓛ, ✕, ⏻

Die Betriebsarten werden durch Betätigen der Heizkreisbetriebsarten-Taste angewählt. Sie ist nach Öffnen des Deckels zugänglich. Die gewählte Heizkreisbetriebsart gilt für beide Heizkreise und wird in der LCD-Anzeige mit einem Balken unter dem entsprechenden Symbol angezeigt.

Auswirkung

Betriebsart	Bezeichnung Auswirkung der Betriebsartenwahl
Auto	Automatikbetrieb	Heizkreis 1 gemäss Zeitschaltprogramm 1- Heizkreis 2 gemäss Zeitschaltprogramm 2- Ferienfunktion ist wirksam
	Dauerbetrieb - Heizkreis 1 und 2 dauernd gemäss dem eingestellten Raumtemperatur-Nenn-sollwert bzw. Reduziersollwert- Ferienfunktion ist wirksam
	Standby - Heizkreis 1 und 2 sind ausgeschaltet- Ferienfunktion ist nicht wirksam- Frostschutzfunktionen sind aktiv

Brauchwasser Betriebsart

Beschreibung

Die Brauchwasserbereitung kann durch Betätigen der Brauchwasserbetriebsart-Taste unabhängig von den übrigen Betriebsarten ein- bzw. ausgeschaltet werden. Die Einstellung wird mit einem Balken unter dem Brauchwassersymbol angezeigt.

Kein Balken AUS
Ganzer Balken E	N
Halber Balken EIN mit ECO Funktion

Auswirkung

AUS

Es wird kein Brauchwasser bereitet.

EIN

Der Brauchwasserbetrieb ist eingeschaltet, es wird aufgrund der Wärmeanforderung und der Einstellungen ein Sollwert gebildet und an die BMU geleitet.

EIN ECO

Brauchwasserbetriebsart für Anlagen mit Durchlauferhitzer. Der Sollwert wird gebildet und an die Kesselregelung geleitet. Die Temperatur wird jedoch durch die Kesselregelung nicht ständig auf dem Sollwert gehalten. Die Wärmeaufbereitung wird erst gestartet, wenn Brauchwasser gezapft wird.

Hinweise

- Die Brauchwasser-Betriebsart und die verschiedenen Brauchwasserfunktionen sind nur wirksam, wenn sie von der Kesselregelung unterstützt und im OpenTherm Modus Plus kommuniziert werden. - Im OpenTherm Modus Lite sind keine Brauchwasserfunktionen gegeben d.h. die Brauchwasserbetriebsart-Taste hat keine Wirkung.

Achtung

QAA73 hat keine Frostschutz-Funktion für die Brauchwasserbereitung. Die Gewährleistung des Brauchwasser-Frostschutzes ist Aufgabe der Kesselregelung.

Endbenutzer Einstellungen

Präsenztaste

Info-Taste

Präsenztaste

Beschreibung

Im Automatik- und Dauerbetrieb kann durch Drücken der Präsenz-Taste zwischen den Heizkreis-Betriebs-niveaus umgeschaltet werden.

Auswirkung

Momentane Betriebsart Auswirkung der Präsenz-Taste
Automatik-Betrieb	Das Heizkreis-Betriebsniveau wird temporär umgeschaltet von Nenn auf Reduziert bzw. von Reduziert auf Nenn. Dieses bleibt gültig bis zum nächsten Niveau-Umschaltpunkt des Zeitschaltprogrammes.Die nach einem Druck auf die Präsenz-Taste erfolgte Veränderung wird mit dem Zeitbalken sowie in der Niveauanzeige im Display dargestellt.
Dauer-Betrieb	Das Heizkreis-Betriebsniveau wird umgeschaltet von Nenn auf Reduziert bzw. von Reduziert auf Nenn.
Brauchwasser Präsenztaste hat keine Wirkung auf die Brauchwasserbereitung.
Ferienprogramm Präsenztaste hat keine Wirkung.
Sommerbetrieb Präsenztaste hat nach einer automatischen Sommerumschaltung keine Wirkung.

Info-Taste

Mit einem Druck auf die Info-Taste kann jederzeit in die Info-Ebene gewechselt werden.

Mit weiteren Betätigungen der Info-Taste können die verschiedenen Informationen abgerufen werden, die auf der Info-Ebene zur Verfügung stehen.

Die zuletzt gewählte Information wird nach 8 Min. auf die Grundanzeige umgeschaltet.

* Diese Zeilen werden nur im OpenTherm Modus Plus angezeigt. Zudem müssen die entsprechenden Funktionen von der Kesselregelung unterstützt

** Rücksetzen auf die momentane Ist-temperatur durch Drücken von + und - während 3 Sekunden.

Zeile	Anzeige
1	Uhrzeit, Raumtemperatur-Istwert und Betriebsart
2	Fehleranzeige
3*	Wartungsanzeige
4	Uhrzeit und Betriebszustand Heizkreis 1
5	Wochentag, Uhrzeit und Datum
6*	Aussentemperatur-Istwert
7*	Tiefste Aussentemperatur**
8*	Höchste Aussentemperatur**
9	Raumtemperatur-Istwert
10	Tiefste Raumtemperatur**
11	Höchste Raumtemperatur**
12*	Brauchwassertemperatur-Istwert
13*	Kesseltemperatur-Istwert
14*	Vorlauftemperatur-Istwert (Mlscherkreis)
15*	Brennermodulation
16*	Wasserdruck Heizkreis

Uhrzeit, Datum und Jahr

Beschreibung

Damit die Funktion des Heizprogrammes gewährleistet ist, muss die Schaltuhr mit Uhrzeit, Tag, Monat und Jahr richtig eingestellt werden.

Auswirkung

Uhrzeit, Datum und Jahr werden auf die aktuellen Werte gesetzt. Diese Einstellungen sind wichtig, damit Heizprogramm, Brauchwasserprogramm, Ferienprogramm und So/Wi-Zeit Umschaltung des Raumgeräts wunschgemäss funktionieren.

Hinweis

- Während des Einstellvorganges läuft die Uhr weiter. - Während der Zeiteinstellung werden mit jedem Tastendruck auf Plus oder Minus die Sekunden auf 0 gesetzt.

Zeilen 1, 2 und 3

1. Mit den Zeilenwahl-Tasten Zeile 1, 2 oder 3 anwähler
2. Mit den Plus-/ Minustasten die aktuellen Werte einstellen.

Zeile	Einstellbereich Einheit
1	00:00...23:59	Minute, Stunde
2	1. Jan...31. Dez	Tag, Monat
3	2000...2094	Jahr

Endbenutzer Einstellungen

Raumtemperatur Nennsollwert (TRN)

Raumtemperatur Nennsollwert (TRN)

Beschreibung

Im Nennbetrieb wird die Raum-temperatur auf den Nennsollwert geregelt.

Einstellbereich Einheit		Werkseinstellung
10 - 35 °C		20.0

Nennsollwert

Der Raumtemperatur-Nennsollwert wird durch

Drehen am Nenn- temperatur-Drehknopf

vorgewählt. Dieser ist für den Benutzer direkt auf der Raumgerätefront zugänglich. Beim Betätigen des Drehknopfes wird der momentane Raumtemperatur-Nennsollwert angezeigt und beim Weiterdrehen verstellt. Der Wert gilt für beide Heizkreise gemeinsam.

5 6

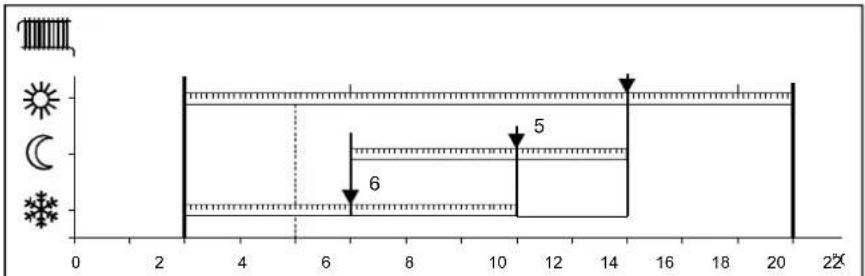

Bereich der verschiedenen Raumtemperatur-Sollwerte

5 Raumtemperatur-Reduziersollwert (TRRw)
6 Raumtemperatur-Frostschutzsollwert (TRF)

24 35

Auswirkung

Die Räume werden bei aktivem Raum-temperatur-Nennsollwert auf die Einstellung am Temperatur-Drehknopf geheizt. Die Einstellung am Drehknopf ist nur im Automatik- und Dauerbetrieb wirksam.

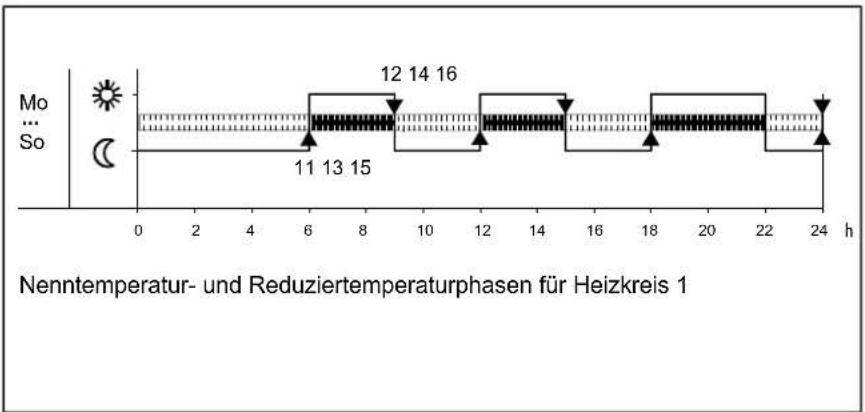

Beispiel

Die Nennphasen richten sich nach der Einstellung der Zeilen 11 bis 16 für Heizkreis 1 und nach der Einstellung der Zeilen 21 bis 26 für Heizkreis 2.

Endbenutzer Einstellungen

Raumtemperatur Reduziertssollwert (TRRw) Raumtemperatur Frostschutzsollwert (TRF)

Raumtemperatur Reduziert sollwert (TRRw)

Beschreibung

Der Raumtemperatur-Reduzierttsollwert bewirkt eine tiefere Raumtemperatur in den Nebennutzungszeiten, z.B. während der Nacht, und führt dadurch zu einer Einsparung im Energieverbrauch.

Hinweis

Es ist nicht möglich den Reduziert-sollwert höher als die aktuelle Einstellung am Nenntemperatur-Drehknopf einzugeben.

Auswirkung

Während den Reduziertphasen wird die Raumtemperatur auf den Reduziertssollwert geregelt. Eine allfällig tiefer eingestellte Nenn-temperatur hat jedoch Vorrang.

Zeile 5

1. Mit den Zeilenwahl-Tasten Zeile 5 anwählen.
2. Mit den Plus-/ Minustasten den Raumtemperatur-Reduziert sollwert einstellen.

Einstellbereich zwischen	Einheit	Werkseinstellung
TRF...TRN °C		16

TRF Raumtemperatur-Frostschutzsollwert (Einstellung Zeile 6)

TRN Raumtemperatur-Nennsollwert am Drehknopf

Raumtemperatur Frostschutz- sollwert (TRF)

Beschreibung

Die Funktion verhindert ein Absinken der Raumtemperatur unter den eingestellten Raumtemperatur-Frostschutzsollwert.

Auswirkung

Durch die Einstellung verändert sich der Raumtemperatur-Sollwert für den Frostschutzbetrieb.

Achtung

Die Funktion kann nur bei funktionsfähiger Heizungsanlage gewährleistet werden!

Zeile 6

1. Mit den Zeilenwahl-Tasten Zeile 6 anwählen.
2. Mit den Plus-/ Minustasten den Raumtemperatur-Frostschutzsollwert einstellen.

Einstellbereich zwischen	Einheit	Werkseinstellung
10...TRRw °C		10

TRRw Raumtemperatur-Reduziert sollwert (Einstellung Zeile 5)

Gebäude Frostschutz

In der Betriebsart e wird ein zu tiefes Absinken der Raumtemperatur verhindert. Dabei wird auf den Raumtemperatur-Frostschutzsollwert TRF geheizt.

Endbenutzer Einstellungen

Brauchwassertemperatur Nennsollwert Zeitschaltprogramme HK und BW

Brauchwassertemperatur Nennsollwert (TBWw)

Beschreibung

Auf den Brauchwassertemperatur-Nennsollwert wird im Nennbetrieb geregelt. Es ist möglich, zwei unterschiedliche Brauchwassertemperatur-Sollwerte einzusetzen.

Auswirkung

Der Temperatur-Sollwert während Brauchwasser-Nennbetrieb wird verändert.

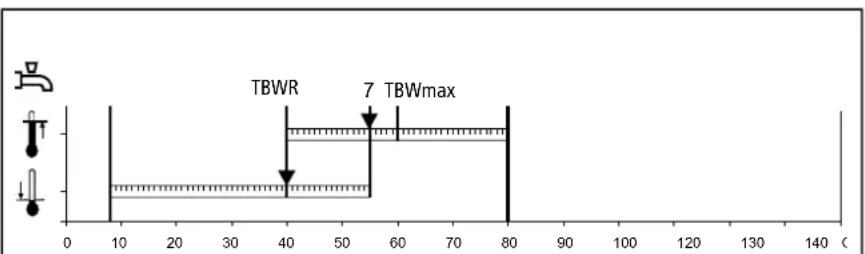

Brauchwasser-Sollwerte

Das Brauchwasser hat zwei getrennt einstellbare Sollwerte:

Brauchwassertemperatur-Nennsollwert (Einstellung Zeile 7).

Er ermöglicht die gewünschte Brauchwassertemperatur während Hauptnutzungszeiten.

Brauchwassertemperatur-Reduziert sollwert (TBWR) Er ermöglicht die gewünschte

Brauchwassertemperatur während Nebennutzungszeiten.

Zeile 7

1. Mit den Zeilenwahl-Tasten Zeile 7 anwählen.
2. Mit den Plus-/ Minustasten den Brauchwassertemperatur-Nennsollwert einstellen.

Einstellbereich zwischen Einheit		Werkseinstellung
TBWR...TBWmax (40 °C-60 °C)	°C	55

TBWR Brauchwassertemperatur-Reduziertssollwert TBWmax Brauchwassertemperatur-Nennsollwert-Maximum

7 Brauchwassertemperatur-Nennsollwert

Zeitschaltprogramme für Heizkreise und Brauchwasser

Beschreibung

Für die beiden Heizkreise HK 1 und HK 2 sowie das Brauchwasser BW können voneinander unabhängige Zeitschaltprogramme definiert werden. Dies dient folgendem Nutzen:

Die Zeitschaltprogramme für die HK1, HK2 und BW bestehen aus den Schaltzeiten, welche für die Wochentage oder den Wochenblock eingegeben werden können:

- Heizung und Brauchwasserauf- Für HK1 stehen die Parameter bereitung laufen nur dann, wenn 10 ... 16, die Wärme wirklich benötigt wird für HK2 die Parameter.

• Der Benutzer kann die Nutzungszeiten auf seinen persönlichen Tagesablauf einstellen für HRZ die Parameter 20 ... 26 und für BW die Parameter
• Durch eine gezielte Nutzung der Zeitschaltprogramme kann Energie eingespart werden 30 ... 36 zur Verfügung.

Hinweise

• Die Zeitschaltprogramme für die Heizkreise 1 und 2 und das Zeitschaltprogramm Brauchwasser funktionieren unabhängig voneinander.
• Die Parameter 20 ... 26 sind nur dann sichtbar, wenn ein
• Heizkreis von der Kessel- regelung unterstützt wird.

Endbenutzer Einstellungen

Wochentag-Vorwahl

Wochentag-Vorwahl

Beschreibung

Mit dieser Einstellung legen Sie die Wochentage oder den Wochenblock fest, für welche die Schaltzeiten des Zeitschaltprogrammes gelten.

Wichtig

• Diese Einstellung muss derjenigen der Schaltzeiten vorgehen!
• Für jeden Tag, der andere Schaltzeiten haben soll, muss die Einzeltag-Vorwahl mit anschliessender Schaltzeiten-Eingabe wiederholt werden.

Auswirkung

Mit dieser Einstellung wählt man entweder die ganze Woche oder Einzeltage vor.

Tipp

Zuerst mit Wochenblock die Schaltzeiten eingeben, welche für die Mehrzahl der Tage gewünscht wird und danach mit Einzeltag die entsprechenden Tage abändern.

Zeilen 10, 20, 30

1. Mit den Zeilenwahl-Tasten Zeile 10 bzw. 20 bzw. 30 anwählen.
2. Mit den Plus-/ Minustasten den Wochenblock oder Einzeltag vorwählen.

Einstellbereich Einheit
WocheMo...So	WochenblockEinzeltage

Eingabe Wochenblock

Die Schaltzeiten von Zeile 11 ... 16 (für HK 1) bzw. 21 ... 26 (für HK 2) bzw. 31...36 (für BW) werden von Montag bis Sonntag für jeden Tag identisch eingetragen.

Eingabe Einzeltage

Die Einstellung der Schaltzeiten von Zeile 11 ... 16 (für HK1), von Zeile 21 ... 26 (für HK 2) und von Zeile 31 ... 36 (für BW) werden nur für den hier gewählten einzelnen Tag eingetragen.

Schaltzeiten

Beschreibung

Mit dieser Einstellung werden die Schaltzeiten für die Raumheizung sowie die Brauchwasserbereitung festgelegt. Zu den gewählten Zeiten werden die Temperatur-Sollwerte der beiden Heizkreise bzw. die Brauchwasser-Nutzungsphasen umgeschaltet.

Auswirkung

Das Programm schaltet zu den eingegebenen Zeiten auf die entsprechenden Funktionen um:

--:--

Schaltpunkt inaktiv

00:00...24:00

Am eingegebenen Zeitpunkt wird auf die entsprechende Funktion geschaltet.

Zeilen 11...16 für HK 1 / 21...26 für HK 2 / 31...36 für BW

1. Mit den Zeilenwahl-Tasten Zeile 11 ... 16 (für HK1) bzw. 21 ... 26 (für HK2) bzw. 31 ... 36 (für BW) anwählen.
2. Mit den Plus-/ Minustasten in jeder Zeile die Schaltzeit einstellen..

Einstellbereich Einheit	Werkseinstellung
- - - - / 24:00 Std : Min	siehe Standard- Zeitschaltprogramme

Wichtig

Zuerst den Wochentag vorwählen, für den die Schaltzeiten eingetragen werden sollen! (Bedienzeile 10 bzw. 20 bzw. 30)

Hinweis

Die Eingaben werden anschliessend vom Raumgerät auf die richtige Reihenfolge überprüft und eingeordnet.

Ferieneinstellung

Beschreibung

Das Heizkreisbetriebsniveau kann während den Ferien abgesenkt werden. Ferienbeginn und Ferienende werden hier eingestellt. Diese Funktion ist nur im Automatikbetrieb aktiv und wirkt gleichzeitig auf beide Heizkreise.

Auswirkung

- Nach Ferienbeginn wird das Heizniveau entsprechend der Parametereinstellung auf Einstellzeile 42 entweder auf das Niveau

„Reduziert“ oder „Frost“ abgesenkt.

Die Brauchwasseraufbereitung ist während den Ferien gesperrt.

• Nach Ferienende gelten wieder die aktuellen Raumgeräte-einstellungen
• Die Daten für Ferienbeginn und Ferienende werden nach Ferienende automatisch gelöscht.

Zeilen 40, 41

1. Mit den Zeilenwahl-Tasten Zeile 40 für Ferienbeginn bzw. Zeile 41 für Ferienende anwählen.
2. Mit den Plus-/ Minustasten Ferienbeginn und dann Ferienende einstellen. Das aktuelle Datum gemäss der internen Uhr wird zuerst vorgeschlagen.

Zeile Anzeigebereich		Einheit	Werkseinstellung
40	1. Jan. ... 31. Dez.	Tag.Monat	- -: - (inaktiv)
41	1. Jan. ... 31. Dez.	Tag.Monat	- -: - (inaktiv)

Hinweis

Das Ferienende kann nur verstellt werden, wenn zuerst in der Zeile Ferienbeginn ein Wert eingestellt wurde

Löschen

Eine eingegebene Ferienperiode wird wie folgt gelöscht oder abgebrochen: Zeile 40 oder 41 anwählen und die +/- Tasten 3 s gedrückt halten.

Endbenutzer Einstellungen

Heizkreisbetriebsniveau während Ferien Standard-Zeitschaltprogramme

Heizkreisbetriebsniveau während Ferien

Beschreibung

Während den Ferien kann das Heizkreisbetriebsniveau abgesenkt werden. Je nach Ort und Bedürfnis kann zwischen reduziertem Betrieb und Frostschutzbetrieb gewählt werden.

Auswirkung

Während den Ferien wird in der Einstellung Reduziert auf den Raumtemperatur-Reduziertssollwert (TRRw), in der Einstellung Frost auf den Raumtemperatur-Frostschutzsollwert (TRF) geregelt.

Zeile 42

1. Mit den Zeilenwahl-Tasten Zeile 42 anwählen.
2. Mit den Plus-/ Minustasten das Heizkreisbetriebsniveau einstellen.

Einstellbereich Einheit		Werkseinstellung
Frost, Reduziert -		Frost

Standard-Zeitschaltprogramme

Beschreibung

Das Standard-Zeitprogramm ist eine Rücksetzung der Zeiteinstellungen aller Zeitschaltprogramme. Dafür wurden dem Raumgerät ab Werk unverlierbare Standardwerte eingegeben.

Auswirkungen

Die Zeiteinstellungen für die Zeitschaltprogramme werden mit Standardwerten überschrieben. Davon betroffen sind die Einstellungen:

- Schaltzeiten für Zeitschaltprogramm Heizkreis 1 und 2 11 ... 16 bzw. 21 ... 26

- Schaltzeiten für Zeitschalt programm Brauchwasser 31 ... 36

Zeile 45

1. Mit den Zeilenwahl-Tasten Zeile 45 anwählen.
2. Die Plus- und Minustaste gleichzeitig während 3 Sekunden drücken. Sobald die Anzeige auf Ja wechselt ist das Standard-Zeitprogramm aktiviert.

Einstellbereich Einheit
Nein / Ja -

Vorsicht: Die individuell gemachten Einstellungen gehen dabei verloren!

Standardwerte

Schaltpunkt Werks-	Einstellzeile		einstellung
	Heizkreise 1 bzw. 2	Brauchwasser
Einschaltzeit Phase 1	11 bzw. 21	31	06:00
Ausschaltzeit Phase 1	12 bzw. 22	32	22:00
Einschaltzeit Phase 2	13 bzw. 23	33	--:- -
Ausschaltzeit Phase 2	14 bzw. 24	34	--:- -
Einschaltzeit Phase 3	15 bzw. 25	35	--:- -
Ausschaltzeit Phase 3	16 bzw. 26	36	--:- -

• -: - - = inaktiv

Sommer/Winter Umschalt-temperatur

Beschreibung

Die Sommer/Winter-Umschalt-temperatur ist das Kriterium zur automatischen Umschaltung der Heizungsanlage zwischen Sommer-/ und Winterbetrieb. Sie hat folgenden Nutzen:

• Ganzjahresbetrieb ohne Eingriff möglich
• Bei kurzen Kälteeinbrüchen schaltet die Heizung nicht extra ein
• Zusätzliche Sparfunktion

Auswirkung

Durch Verändern des eingegeben Wertes verkürzen oder verlängern sich die entsprechende Jahresphasen. Die Umstellung wirkt sich nur auf die Raumheizung aus.

Bei Eingabe:

Erhöhen:

Umschaltung früher auf Winterbetrieb Umschaltung später auf Sommer- betrieb.

Senken:

Umschaltung später auf Winterbetrieb Umschaltung früher auf Sommer betrieb

Zeile 46

1. Mit den Zeilenwahl-Tasten Zeile 46 anwählen.
2. Mit den Plus-/ Minustasten die Sommer/Winter-Umschalttemperatur einstellen.

Einstellbereich Einheit		Werkseinstellung
8...30.0 °C		20

Umschaltung

Zur Ermittlung der Umschaltung wird die Einstellung der So/Wi-Umschalttemperatur (± einer fixen Schaltdifferenz) mit der gedämpften Aussentemperatur verglichen.

Heizung AUS (Winter auf Sommer) TAged >	SoWi + 1°C
Heizung EIN (Sommer auf Winter) TAged < SoWi - 1°C

Hinweise

• Die Funktion wirkt nur in der Automatik-Betriebsart Auto ⏻.
• Während des Sommerbetriebes wird in Infozeile 4 Eco angezeigt

Umschaltung zwischen Sommer- und Winterbetrieb:

TAged Gedämpfte Aussentemperatur

SoWi So/Wi-Umschalttemperatur

T Temperatur
t Zeit in Tagen
H Heizung

Sprache

Beschreibung

Die Anzeige-Information kann in verschiedenen Sprachen dargestellt werden.

Die Zuordnung weiterer Sprachen hängt vom jeweiligen Software-Release ab. Durch weiteres Bedienen der Plus-/Minustasten können sie gewählt werden.

Zeile 47

1. Mit den Zeilenwahl-Tasten Zeile 47 anwählen.
2. Mit den Plus-/ Minustasten die Sprache wählen.

Einstellbereich Werkseinstellung
Deutsch, Englisch Deutsch

Fehleranzeige

Beschreibung

Das Raumgerät zeigt Fehler an, die im Gerät selbst oder im System auftreten können. Die Fehler können nicht zurückgesetzt werden. Sie erlöschen erst, wenn ihre Ursache behoben worden ist.

Auswirkung

Steht ein Fehlerhinweis an, blinkt das Symbol für Fehler-/Wartungshinweis. Durch Drücken der Info-Taste wird der anstehende Fehler im Klartext angezeigt. Dabei wird automatisch der Fehler mit der höchsten Priorität

(schlimmster Fehler) angezeigt. Liegen gleichzeitig andere Fehler an, so wird der nächste Fehler mit höchster Priorität dann angezeigt, wenn der momentan angezeigte Fehler behoben worden ist.

Infozeile 2 oder Zeile 50

Mit der Info-Taste Infozeile 2 oder mit den Zeilenwahl-Tasten Zeile 50 anwählen.

Eigene Anzeigen

Bei einem geräteeigenen Fehler bzw. einem Fehler von einer Kesselregelung wird der Fehlercode und ein entsprechender Fehlertext angezeigt.

Beispiel einer eigenen Fehleranzeige

Fehler 10 *+ Aussenfühler

Fehlerliste

Fehlercode	Anzeige QAA 73 Fehlerbeschreibung
0	Kein Fehler	Kein Fehler
10	Aussenfühler	Fehler Aussenfühler (Witterungsfühler)
60	Raumfühler	Fehler Raumtemperaturfühler
100	Zeitmaster	Keine gültige externe Uhrzeit (Jahresuhr)
118	W-Druck tief	Wasserdruck zu niedrig
124	Kesseltemp	Alarm Kesseltemperatur (zu hoch)
131	BrennerStör	Brennerstörung
142	Opentherm	Fehlendes Partnergerät am LPB
150	BMU	Allgemeiner Fehler Kesselregelung
153	Verriegelung	Kesselregelung ist in Verriegelung
162	L-DruckWächt	Fehler Luftdruckwächter

Fremde Anzeigen

Bei einem geräteeigenen Fehler bzw. einem Fehler von einer Kesselregelung wird der Fehlercode und ein entsprechender Fehlertext angezeigt.

Beispiel einer fremden Fehleranzeige

Fehler #199 *▲■ -

Weitere Fehleranzeigen

Je nach Kesselregelung werden im Raumgerät weitere Fehlercodes mit den entsprechenden Fehlertexten angezeigt.

Informationen darüber sind den Dokumentationen der verwendeten Kesselregler zu entnehmen.

Wartungsanzeige

Wartungsanzeige

Beschreibung

Das Raumgerät zeigt Wartungs-hinweise an, die von einer Kesselregelung generiert und über den OpenTherm-Bus übertragen werden. Sie löschen erst, wenn ihre Ursache behoben wurde.

Infozeile 3

Mit der Info-Taste Infozeile 3 anwählen

Auswirkung

Steht ein Wartungshinweis an, blinkt das Symbol für Fehler-/Wartungshinweis. Durch Drücken der Info-Taste wird der anstehende Wartungshinweis im Klartext angezeigt.

Wartungstexte

Anzeige QAA73 Fehlerbeschreibung

Keine Keine Wartung erforderlich

Kessel Kessel bzw. Brenner-Wartung erforderlich

Kaminfeger Kaminfeger-Funktion ist aktiv

Reglerstopp Reglerstopp-Funktion ist aktiv

Einst Vo KL Einstellung Vo Kleinlast ist aktiv

Einst Vo GL Einstellung Vo Grosslast ist aktiv

Para-Modus Gerät befindet sich im Parametriermodus

BMU Wartung der Fremd-Kesselregelung erforderlich

Technische Daten

Speisung OpenTherm Bus	AnschlussKabellängeKabelwiderstandLeistungsaufnahme	2-Draht vertauschbarmax. 50 mmax. 2 x 5 W30 mW (typisch)
Schutzdaten Schutzklasse	GehäuseschutzartVerschmutzung	III nach EN 60730 bei vorschriftsgemässen EinbauIP 20 nach EN 60529Umgebung nach EN 60730
Umgebungsbedingungen Betrieb	TemperaturFeuchteTransportTemperaturFeuchteLagerungTemperaturFeuchte	IEC 721-3-3 Klasse 3K 50...50°C< 85 % rHIEC 721-3-2 Klasse 2K 3-25...70°C< 95 % rHIEC 721-3-1 Klasse 1 K 3-25...70°C< 95 % rH
Normen und Standards CE-Konformität	EMV RichtlinienNiederspannungsrichtlinienElektrische Sicherheit	EN 55014-1/2EN 50106EN 60385-1
Raumfühler Messbereich 0...45°C
Diverse Merkmale Gangreserve der UhrSoftwareklasseGewicht		> 12 hA nach EN 60730ca. 0,17 kg

Notizen

Notizen

elco

Service:
