BEDIENUNGSANLEITUNG Logon B G2Z2 Elco
Kurzbeschreibung, Merkmale, Funktionen
Grundlagen
Kurzbeschreibung/Merkmale/Funktionen 2
Bedienelemente ....3
Beschreibung Display Programmierung....4
Kurzübersicht über die Hauptfunktionen 5
Parametrierung Endbenutzer ....6
Information Anzeige 8
Fehlermeldung / Wartung....9
Einstellungen im Detail
Uhrzeit Datum / Bedieneinheit....10
Zeitprogramme Heizkreise ....11
Heizkreise 12
Trinkwassser 14
Energiespartipps 14
Technische Daten
Technische Daten 15
Kurzbeschreibung
Die Heizungsregelung LOGON B G2Z2 ist eine witterungsgeführte digitale Heizungsregelung für ein oder zwei Mischer-Heizkreise, einen gleitenden Heizkreis sowie der Trinkwasserbereitung.
Darüberhinaus sind verschiedene Zusatzfunktionen zuschaltbar.
Die Heizungsregelung berechnet mit Hilfe des Außentemperaturfühlers die notwendigen Solltemperaturen für den Kessel und die Heizkreise und steuert die Trinkwasserbereitung.
Mit zuschaltbaren Optimierungsfunktionen lässt sich eine optimale Energieeinsparung erreichen.
Merkmale
Heizungsregelung ergonomisch und funktionsspezifisch unterteilte Bedieneinheiten
Klare Zuteilung der Grundfunktionen
- Ein/Aus-Schalter
• Brennerentstörtaste, Störanzeige
• STB-Störanzeige
• STB-Prüftaste (TÜV-Taste)
• STB und Kesselmaximalthermostat
• Elektrische Sicherung
und den Funktionen der Elektronikeinheit
• Betriebsart Heizung, Trinkwasser
- Sollwerteinstellung für Heizung, Trinkwasser
- Infotaste
- Handfunktion
• Kaminfegerfunktion
Funktionen
Witterungsgeführte Heizungsregelung für max. einen gleitenden und zwei gemischten Kreisen. Trinkwassersteuerung mit Freigabe und Sollwertvorgabe
- zuschaltbare zeitgesteuerte Zirkulationspumpe
- Trinkwasser- Solarregelung mit Kollektorschutzfunktion und Rückkühlmöglichkeiten
- Relais- und Fühlertest für Inbetriebnahme
- Display beleuchtet, für Status- und Funktionsanzeigen in Klartext 5-sprachig
- Automatische Umschaltung zwischen Sommer-/Winterzeit
- Voreingestellte Standardzeitprogramme für Heizung und Trinkwasserbereitung
- Individuelles Schaltprogramm mit max. 84 freien Schaltzeiten entsprechend der Regler-Anlagenkonfiguration
• Ferienprogramm für jeden Heizkreis
- Emissionskontrolle / Schornsteinfeger mit selbsttätiger Rückschaltung in Normalbetrieb
• Estrich-Trocknungsfunktion
• Pufferspeichermanagement
- Erzeugersperre
• Solare Heizungsunterstützung
• Feststoffkesseleinbindung
- Raumtemperaturregelung über Zubehör
• QAA 75 mit 2-Draht Bus oder
• QAA 78 mit Funkverbindung
- Einstellung von Radiatoren- oder Fußboden-Heizkreisen mit Anpassung der Programme
- Automatische Heizkurvenadaption zuschaltbar
- Aufheizoptimierung mit Schnellaufheizung zuschaltbar
- Bedarfsabhängige Heizungsabschaltung
- Rücklaufanhebung oder Rücklaufregelung über Multifunktionsausgang konfigurierbar
- Einstellbare minimale und maximale Vorlauftemperaturen
- Pumpennachlauf
- Integrierte Betriebstundenzähler
- Thermische Desinfektion des Trinkwassers zuschaltbar (Legionellenschaltung)
• Kessel- und Anlagenfrostschutz
- Kesselkorrosionsschutz mit Anfahr-automatik
- 2 Draht Bus-Schnittstelle für Regelungszubehör
• 2 Brennerstufen
• LPB-Bus-fähig

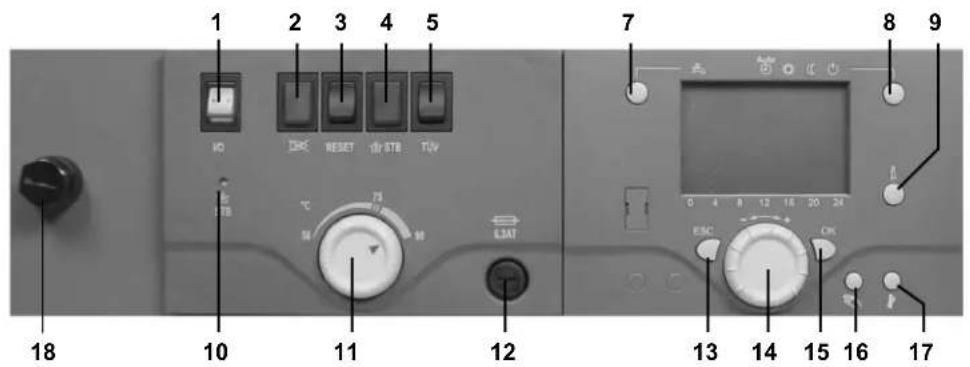

Schalter EIN / AUS (1)
Schaltet die Stromversorgung zu Regelung / Regelungszubehör /Pumpengruppen und Brenner ein und aus
Brennerstöranzeige (2)
leuchtet wenn der Brennerautomat verriegelt.
Resettaste Brenner (3)
zur Entriegelung des Brenners
STB-Störanzeige (4)
steigt die Kesseltemperatur im Fehlerfall über 110°C verriegelt der Sicherheitstemperaturbegrenzer (STB) den Brenner, die Störanzeige leuchtet
STB-Prüftaste (TÜV) (5)
Zur Prüfung der Funktion des STB durch die Überwachungsbehörden; solange diese Taste gedrückt wird, werden die Regler überbrückt, der Brenner heizt den Kessel bis 110°C auf
Entriegelungstaste STB (10)
ist die Kesseltemperatur nach Verriegelung unter 70°C abgesunken, kann an dieser Taste der STB entriegelt werden.
Regulierknopf
max. Kesseltemperatur (11)
Zur Einstellung des Wertes für die max. Kesseltemperatur.
Feinsicherung (12)
Zur elektrischen Absicherung des gesamten Kessels.
Betriebsarttaste Trinkwasser (7)
Zum Einschalten der Trinkwasserbereitung. (Balken im Display unter Wasserhahn)
Betriebsarttaste Heizkreis(e) (8)
Zur Einstellung 4 verschiedener Heizungsbetriebsarten:
Auto Uhr: Automatikbetrieb nach Zeitprogramm
Sonne 24 h: Heizen auf Komfortsollwert Mond 24 h: Heizen auf Reduziertwert Schutzbetr.: Heizung ausgeschaltet, Frostschutz in Funktion
Infotaste (9)
Abruf folgender Informationen ohne Einfluss auf die Regelung:
Temperaturen, Betriebszustand Heizung/Trinkwasser, Fehlermeldungen
Raumtemperatur- Regulierknopf (14)
- Zur Veränderung der Raumkomforttemperatur
- mit diesem Drehknopf können bei der Programmierung Einstellungen angewählt und verändert werden.
Bestätigungstaste OK (15)
diese beiden Tasten werden zusammen mit dem großen Drehknopf - + für die Programmierung und Konfigurierung der Regelung benötigt. Einstellungen, die nicht mit den Bedienelementen bedienbar sind, werden durch Programmierung wahrgenommen. Durch Drücken der Taste ESC gelangen Sie jeweils einen Schritt zurück, verstellte Werte werden dabei nicht übernommen.
Um in die nächste Bedienebene zu kommen oder veränderte Werte zu speichern, wird die OK –Taste gedrückt
Handbetrieb- Funktionstaste (16)
Durch Drücken der Taste befindet sich der Regler im Handbetrieb, alle Pumpen laufen, der Mischer wird nicht mehr angesteuert, der Brenner wird auf 60°C geregelt. (Anzeige durch Schraubenschlüssel-Symbol)
Schornsteinfeger-Funktionstaste(17)
Durch kurzes Drücken der Taste geht der Kessel in den Betriebszustand für die Emissionsmessung, durch erneutes Drücken der Taste bzw. automatisch nach 15 Minuten wird diese Funktion wieder deaktiviert (Anzeige durch Schraubenschlüssel-Symbol).
Entriegelungstaste Abgas-STB (18)
Ist die Abgastemperatur nach Verriegelung unter 70°C abgesunken, kann unter der Abdeckkappe der Abgas-STB entriegelt werden.

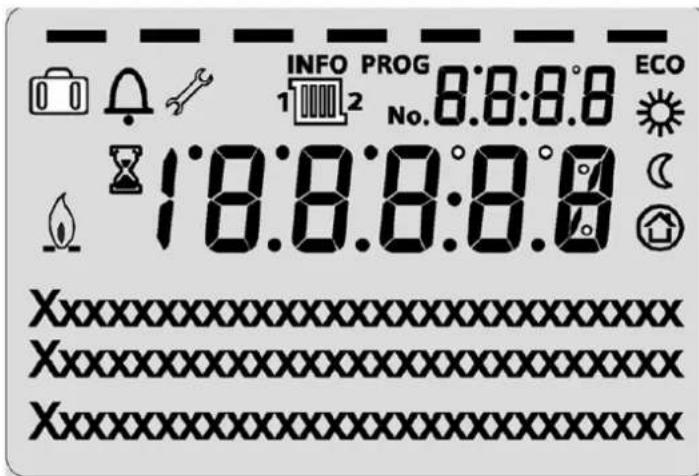

Beschreibung Display
Programmierung

Heizen auf Komfortsollwert
Heizen auf Reduziert sollwert
Heizen auf Frostschutzsollwert
Laufender Prozess - bitte warten
Brenner in Betrieb (nur Öl-/Gaskessel)
Fehlermeldungen
INFO Infoebene aktiviert
PROG Programmierung aktiviert
ECO Heizung vorübergehend ausgeschaltet ECO Funktion aktiv
Ferienfunktion aktiv
12 Bezug auf den Heizkreis
Handbetrieb / Schornsteinfegerbetrieb
No. Nummer der Bedienzeile (Parameternummer)


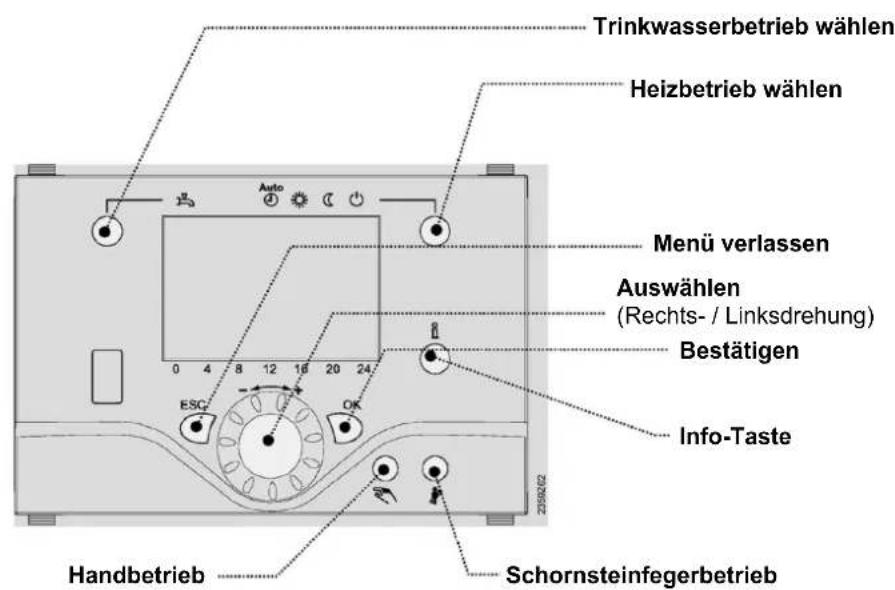

Kurzübersicht über die Hauptfunktionen am elektronischen Regler
| Taste Aktion | Vorgehensweise Anzeige / Funktion | ||
![]() | gewünschte Raumtemperatur einstellen | HK2 gemeinsam mit HK1Drehknopf links/rechts betätigenDrehknopf erneut drehenAbspeichern mit Taste OKoder 5 sec. wartenoder -Tastendruck ☐ESC— oder — | Komfortsollwert mit blinkender Temperatur -Angabeblinkende Temperaturanzeige in 0,5 °C-Schritten von 10,0—30 °CKomfortsollwert übernommenKomfortsollwert nicht übernommen- nach 3 sec erscheint Grundanzeige |
![]() | gewünschte Raumtemperatur für HK1 oder HK2 einstellen | 2. HK unabhängig von HK1Drehknopf links/rechts betätigenTaste OKDrehknopf links/rechts betätigenAbspeichern mit Taste OKoder 5 sec. wartenoder -Tastendruck ☐ESC | Heizkreis wählenHeizkreis wird übernommenblinkende Temperaturanzeige in 0,5 °C-Schritten von 10,0—30 °CKomfortsollwert übernommenKomfortsollwert nicht übernommen- nach 3 sec erscheint Grundanzeige |
![]() | TrinkwasserbetriebEIN- oder AUS-schalten | Tastendruck | Trinkwasserbetrieb Ein / Aus(Segmentbalken unter Trinkwasser-Symbol sichtbar/unsichtbar)- Ein: Trinkwasserbereitung nach Schaltprogramm-Aus: keine Trinkwasserbereitung- Schutzfunktionen aktiv |
![]() | Betriebsart wechseln | Werkseinstellung1x Tastendruckerneuter Tastendruckerneuter Tastendruck | Automatikbetrieb Ein, mit:- Heizbetrieb nach Zeitprogramm-Temperatur-Sollwerte nach Heizprogramm- Schutzfunktionen aktiv- Sommer/Winter Umstellautomatik aktiv- ECO-Funktionen aktiv(Segmentbalken unter entsprechendem Symbol sichtbar)Dauernd KOMFORT heizen Ein, mit:- Heizbetrieb ohne Zeitprogramm auf Komfort-Sollwert- Schutzfunktionen aktivDauernd REDUZIERT heizen Ein, mit:- Heizbetrieb ohne Zeitprogramm auf Reduziert-Sollwert- Schutzfunktionen aktiv- Sommer/Winter Umstellautomatik aktiv- ECO-Funktionen aktivSchutzbetrieb Ein, mit:- Heizbetrieb ausgeschaltet- Temperatur nach Frostschutz- Schutzfunktionen aktiv- Sommer/Winter Umstellautomatik aktiv- ECO-Funktionen aktiv |
![]() | Anzeige versch.Informationen | 1x Tastendruckerneuter Tastendruckerneuter Tastendruck....Tastendruck ☐ESC | INFO-Segment wird eingeblendet- Status Kessel - Raumtemperatur- Status Solar - Raumtemperatur Minimum- Status Trinkwasser - Raumtemperatur Maximum- Status Heizkreis 1 - Außentemperatur- Status Heizkreis 2 - Außentemperatur Minimum- Status Heizkreis P - Außentemperatur Maximum- Uhrzeit / Datum -Trinkwassertemperatur 1- Fehlermeldung - Kesseltemperatur- Wartungsmeldung - Vorlauftemperatur- Sonderbetrieb -Telefon Kundendienst(Anzeige der Infozeilen ist abhängig vom Reglertyp)zurück zur Grundanzeige; INFO-Segment wird ausgeblendet |
![]() | weise gemäßmanuell einzustellenderSollwerteÄnderung der werkseitig eingestellten Kesseltemperatur | Tastendruck ☐Tastendruck ☐IKTastendruckDrehknopf links/rechts betätigenAbspeichern mit Taste ☐K Tastendruck ☐ESC Tastendruck Handsymbol ☐ | Handbetrieb Ein (Symbol-Schraubenschlüssel sichtbar)- Heizbetrieb auf voreingestellte Kesseltemperatur(einstellbar von 40...80 °C; Werkseinstellung = 60 °C)301: Handbetrieb Sollwert Handbetrieb Einstellen?blinkende Temperaturanzeigegewünschten Sollwert einstellenStatus Kessel Handbetrieb aktivHandbetrieb Aus |
![]() | Schornsteinfegerfunktion | Tastendruck (< 3 sec)erneuter Tastendruck (< 3 sec) | Schornsteinfegerfunktion EinSchornsteinfegerfunktion Aus |
| Absenkungder Raumtemperatur | Tastendruckerneuter Tastendruck | Heizen auf ReduziertssollwertHeizen auf Komfortsollwert | |
DOK = Bestätigung = Abbruch bzw. Zuck zur Grundanzeige

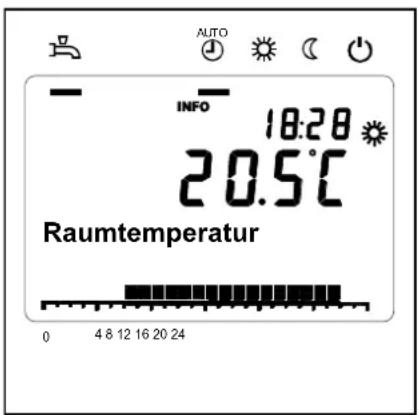

- Grundanzeige „Kesseltemperatur“
- 1 x OK – Taste drücken
- mit dem + - Drehknopf z.B. „Menü Trinkwasser“ auswählen
- 1 x OK – Taste drücken
- mit dem + - Drehknopf z.B. im Menü Trinkwasser „Parameter Nr. 1612 Reduziert sollwert“ anwählen
- 1 x OK – Taste drücken
- mit dem + - Drehknopf aktuellen Wert verändern
- 1 x OK – Taste drücken -> Wert ist gespeichert
- mit 2 x ESC- Taste zurück zur Grundanzeige „Kesseltemperatur . . .“
| Menü-Auswahl Bedienzeile Auswahlmöglichkeit Einheit Min. Max | Werks-einstellungen | |||||
| Uhrzeit und Datum | 1 | Stunden/Minuten | hh:mm | 00:00 | 23.59 | `--.- |
| 2 Tag/ | Monat tt:MM 01.01 31.12. | `--.- | ||||
| 3 | Jahr | jjjj | 2004 | 2099 | `--.- | |
| Bedieneinheit | 20 | Sprachauswahl | - | Englisch, Deutsch, Francais, Italiano, Nederlands Polski | Deutsch | |
| 29 | Einheiten | - | °C/bar, °F/PSI | °C/bar | ||
| Zeitprogramm Heizkreis 1 | 500 | Vorwahl | - | Mo-So, Mo-Fr, Sa-So | Mo,Di,Mi,Do,Fr,Sa,So | Mo-So |
| 501 | Mo-So: 1. Phase Ein | hh:mm | 00:00 | 24:00 | 06:00 | |
| 502 | Mo-So: 1. Phase Aus | hh:mm | 00:00 | 24:00 | 22:00 | |
| 503 | Mo-So: 2. Phase Ein | hh:mm | 00:00 | 24:00 | `--.- | |
| 504 | Mo-So: 2. Phase Aus | hh:mm | 00:00 | 24:00 | `--.- | |
| 505 | Mo-So: 3. Phase Ein | hh:mm | 00:00 | 24:00 | `--.- | |
| 506 | Mo-So: 3. Phase Aus | hh:mm | 00:00 | 24:00 | `--.- | |
| 515 | Tag kopieren auf | - | Mo,Di,Mi,Do,Fr,Sa,So | - | ||
| 516 | Standardwerte | - | ja | nein | Nein | |
| Zeitprogramm Heizkreis 2(nur wenn aktiviert) | 520 | Vorwahl | - | Mo-So, Mo-Fr, Sa-So | Mo,Di,Mi,Do,Fr,Sa,So | Mo-So |
| 521 | Mo-So: 1. Phase Ein | hh:mm | 00:00 | 24:00 | 06:00 | |
| 522 | Mo-So: 1. Phase Aus | hh:mm | 00:00 | 24:00 | 22:00 | |
| 523 | Mo-So: 2. Phase Ein | hh:mm | 00:00 | 24:00 | `--.- | |
| 524 | Mo-So: 2. Phase Aus | hh:mm | 00:00 | 24:00 | `--.- | |
| 525 | Mo-So: 3. Phase Ein | hh:mm | 00:00 | 24:00 | `--.- | |
| 526 | Mo-So: 3. Phase Aus | hh:mm | 00:00 | 24:00 | `--.- | |
| 535 | Tag kopieren auf | - | Mo,Di,Mi,Do,Fr,Sa,So | - | ||
| 536 | Standardwerte | - | ja | nein | Nein | |
| Zeitprogramm 3 HKP | 540 | Vorwahl | - | Mo-So, Mo-Fr, Sa-So | Mo,Di,Mi,Do,Fr,Sa,So | Mo-So |
| 541 | Mo-So: 1. Phase Ein | hh:mm | 00:00 | 24:00 | 06:00 | |
| 542 | Mo-So: 1. Phase Aus | hh:mm | 00:00 | 24:00 | 22:00 | |
| 543 | Mo-So: 2. Phase Ein | hh:mm | 00:00 | 24:00 | `--.- | |
| 544 | Mo-So: 2. Phase Aus | hh:mm | 00:00 | 24:00 | `--.- | |
| 545 | Mo-So: 3. Phase Ein | hh:mm | 00:00 | 24:00 | `--.- | |
| 546 | Mo-So: 3. Phase Aus | hh:mm | 00:00 | 24:00 | `--.- | |
| 555 | Tag kopieren auf | - | Mo,Di,Mi,Do,Fr,Sa,So | - | ||
| 556 | Standardwerte | - | ja | nein | Nein | |
| Zeitprogramm 4 TWW | 560 | Vorwahl | - | Mo-So, Mo-Fr, Sa-So | Mo,Di,Mi,Do,Fr,Sa,So | Mo-So |
| 561 | Mo-So: 1. Phase Ein | hh:mm | 00:00 | 24:00 | 06:00 | |
| 562 | Mo-So: 1. Phase Aus | hh:mm | 00:00 | 24:00 | 22:00 | |
| 563 | Mo-So: 2. Phase Ein | hh:mm | 00:00 | 24:00 | `--.- | |
| 564 | Mo-So: 2. Phase Aus | hh:mm | 00:00 | 24:00 | `--.- | |
| 565 | Mo-So: 3. Phase Ein | hh:mm | 00:00 | 24:00 | `--.- | |
| 566 | Mo-So: 3. Phase Aus | hh:mm | 00:00 | 24:00 | `--.- | |
| 575 | Tag kopieren auf | - | Mo,Di,Mi,Do,Fr,Sa,So | - | ||
| 576 | Standardwerte | - | ja | nein | Nein | |
Parametrierung Endbenutzer
| Menü-Auswahl Bedienzeile Auswahlmöglichkeit Einheit Min. | Max Werks- | einstellungen | ||||
| Ferienheizkreis 1 | 641 | Vorwahl | - | Peiode 1 | Periode 8 | Periode 1 |
| 642 | Beginn Tag/Monat | tt.MM | 01.01 | 31.12 | --- | |
| 643 | Ende Tag/Monat | tt.MM | 01.01 | 31.12 | --- | |
| 648 | Betriebsniveau | - | Frostschutz | Reduziert | Frostschutz | |
| Ferienheizkreis 2(nur wenn aktiviert) | 651 Vorwahl - Peiode 1 Periode 8 Periode 1 | |||||
| 652 | Beginn Tag/Monat | tt.MM | 01.01 | 31.12 | --- | |
| 653 | Ende Tag/Monat | tt.MM | 01.01 | 31.12 | --- | |
| 658 | Betriebsniveau | - | Frostschutz | Reduziert | Frostschutz | |
| Ferienheizkreis P(nur wenn aktiviert) | 661 Vorwahl - Peiode 1 Periode 8 Periode 1 | |||||
| 662 | Beginn Tag/Monat | tt.MM | 01.01 | 31.12 | --- | |
| 663 | Ende Tag/Monat | tt.MM | 01.01 | 31.12 | --- | |
| 668 | Betriebsniveau | - | Frostschutz | Reduziert | Frostschutz | |

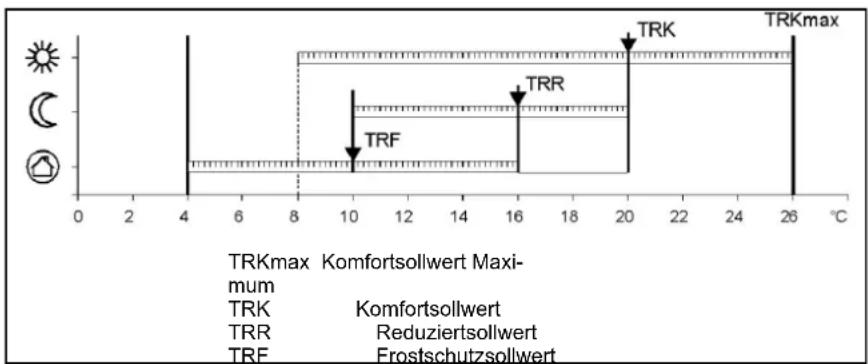

| Heizkreis 1 | 710 | Komfortsollwert | °C | Wert aus Bedienz. 712 | Fachmann-Wert Bedienz. 716 | 20.0 |
| 712 | Reduziertssollwert | °C | Wert aus Bedienz. 714 | Fachmann-Wert Bedienz. 710 | 16.0 | |
| 714 | Frostschutzsollwert | °C | 4 | Wert aus Bedienz. 712 | 10.0 | |
| 720 | Kennlinie Steilheit | - | 0.10 | 4.00 | 1.50 | |
| 730 | Sommer-/ Winterheizgrenze | °C | ---/8 | 30 | 20 | |
| Heizkreis 2(nur wenn aktiviert) | 1010 | Komfortsollwert | °C | Wert aus Bedienz. 712 | Fachmann-Wert Bedienz. 716 | 20.0 |
| 1012 | Reduziertssollwert | °C | Wert aus Bedienz. 714 | Fachmann-Wert Bedienz. 710 | 16.0 | |
| 1014 | Frostschutzsollwert | °C | 4 | Wert aus Bedienz. 712 | 10.0 | |
| 1020 | Kennlinie Steilheit | - | 0.10 | 4.00 | 1.50 | |
| 1030 | Sommer-/ Winterheizgrenze | °C | ---/8 | 30 | 20 | |
| Heizkreis P(nur wenn aktiviert) | 1310 | Komfortsollwert | °C | Wert aus Bedienz. 712 | Fachmann-Wert Bedienz. 716 | 20.0 |
| 1312 | Reduziertssollwert | °C | Wert aus Bedienz. 714 | Fachmann-Wert Bedienz. 710 | 16.0 | |
| 1314 | Frostschutzsollwert | °C | 4 | Wert aus Bedienz. 712 | 10.0 | |
| 1320 | Kennlinie Steilheit | - | 0.10 | 4.00 | 1.50 | |
| 1330 | Sommer-/ Winterheizgrenze | °C | ---/8 | 30 | 20 | |
| Trinkwasser | 1610 | Nennsollwert | °C | Wert aus Bedienz. 1612 | 65 | 55 |
| 1612 | Reduziertssollwert | °C | 8 | Wert aus Bedienz. 1610 | 40 | |
Info-Anzeige
Handbetrieb
Schornsteinfegerfunktion
Information anzeigen
Mit der Infotaste können verschiedene Informationen abgerufen werden.

Mögliche Infowerte
Je nach Gerätetyp, -konfiguration und Betriebszustand sind einzelne Infozeilen ausgeblendet.
- Fehlermeldung
- Wartungmeldung
- Sonderbetrieb
- Raumtemperatur
• Raumtemperatur Minimum
• Raumtemperatur Maximum -
Kesseltemperatur
• Aussentemperatur
• Aussentemperatur Minimum
• Aussentemperatur Maximum -
Trinkwassertemperatur 1 / 2
- Status Kessel
- Status Solar
- Status Trinkwasser
• Status Heizkreis 1 / 2 - Status Heizkreis P
• Uhrzeit / Datum
• Telefon Kundendienst
Handbetrieb
Bei aktivem Handbetrieb werden die Relais-Ausgänge nicht mehr gemäss dem Regelzustand geschaltet, sondern abhängig von ihrer Funktion auf einen vordefinierten Handbetrieb-Zustand gesetzt.
Sollwerteinstellung im Handbetrieb
Nachdem der Handbetrieb aktiviert wurde, muss in die Grundanzeige ge- wechselt werden. Dort wird das War-
tungs/Sonderbetriebsymbol angezeigt.
Durch Betätigen der Infotaste wird dabei in die Infoanzeige „Handbetrieb“ gewechselt, in der der Sollwert eingestellt werden kann.
Schornsteinfegerfunktion
Die Schornsteinfunktion wird durch kurzes Drücken (höchstens 3 Sek.) gestartet. Die Schornsteinfunktion erzeugt den nötigen Betriebszustand für die Emissionsmessung (Abgas).
Fehlermeldung / Wartung
Im Ausnahmefall erscheint in der Grundanzeige eines der folgenden Symbole

Fehlermeldungen
Erscheint dieses Symbol, liegt ein Fehler in der Anlage vor. Drücken Sie die Infotaste und lesen Sie die weiteren Angaben.


Wartung oder Sonderbetrieb
Erscheint dieses Symbol, liegt eine Wartungsmeldung oder ein Sonderbetrieb vor. Drücken Sie die Infotaste und lesen Sie die weiteren Angaben.

Anzeigelisten
Fehlercode
| Fehler-Code | Fehlerbeschreibung |
| 10 | Aussentemperatur Fühlerfehler |
| 20 | Kesseltemperatur 1 Fühlerfehler |
| 30 | Vorlauftemperatur 1 Fühlerfehler |
| 32 | Vorlauftemperatur 2 Fühlerfehler |
| 40 | Rücklauftemperatur 1 Fühlerfehler |
| 50 | Brauchwassertemperatur 1 Fühlerfehler |
| 52 | Brauchwassertemperatur 2 Fühlerfehler |
| 57 | Trinkwasser Zirkulationstemperatur Fühlerfehler |
| 60 | Raumtemperatur 1 Fühlerfehler |
| 65 | Raumtemperatur 2 Fühlerfehler |
| 70 | Pufferspeicherfühler 1 |
| 71 | Pufferspeicherfühler 2 |
| 73 | Kollektortemperatur 1 Fühlerfehler |
| 83 | BSB-Draht Kurzschluss |
| 84 | BSB-Adresskollision |
| 85 | BSB-Funk Kommunikationsfehler |
| 98 | Mischermodul 1 |
| 105 | Wartungsmeldung |
| 109 | Fehler Kesseltemperatur Überwachung |
| 117 | Obere Druckgrenze (überschritten) |
| 118 | Kritische untere Druckgrenze (unterschritten) |
| 121 | Alarm Vorlauftemperatur 1 (Hk1) zu tief |
| 122 | Alarm Vorlauftemperatur 2 (Hk2) zu tief |
| 127 | Legionellentemperatur nicht erreicht |
| 131 | Brennerstörung |
| 146 | Fühler-/Stellglied-Konfigurationsfehler |
| 171 | Alarmkontakt Eingang H1 aktiv |
| 172 | Alarmkontakt Eingang H3 aktiv |
Wartungscode
| Wartung-Code | Wartungsbeschreibung |
| 5 Untere Druckgrenze | |
| 1 Brennerwartung (Brennerbetriebstunden) | |
| 2 Brennerwartung (Brennerstarts) | |
| 3 Brennerwartung(Allgemeines Zeitintervall: Monate Service) | |
| 10 Batteriewechsel Aussenfühler | |
Einstellungen im Detail
Menü: Uhrzeit und Datum
Menü: Bedieneinheit
Uhrzeit und Datum
Der Regler hat eine Jahresuhr, welche die Uhrzeit, den Wochentag und das Datum beinhaltet. Damit die Funktionalität gewährleistet ist, muss die Uhrzeit und das Datum richtig eingestellt werden.
| Zeilennr. | Bedienzeile Werkseinstellung | |
| 1 Stunden / | Minuten | |
| 2 Tag / Monat | ||
| 3 Jahr | ||
Bedienung und Anzeige
Sprache
Für die Anzeige kann die deutsche, englische, italienische, französische oder niederländische Sprache gewählt werden
| Zeilennr. | Bedienzeile Werkseinstellung | |
| 20 Sprache | Deutsch |
Einheiten
Die Anzeige kann zwischen den SI-Einheiten (°C, bar) und US-Einheiten (°F, PSI) umgeschaltet werden.
| Zeilennr. Bedienzeile Werkseinstellung | |
| 29 Einheiten °C / bar |
Menü: Zeitprogramme
Menü: Ferien
Für die Heizkreise und die Trinkwasserbereitung stehen unterschiedliche Schaltprogramme zur Verfügung. Sie sind in der Betriebsart "Automatik" eingeschaltet und steuern den Wechsel der Temperaturniveaus (und die damit verbundenen Sollwerte) über die eingestellten Schaltzeiten.
Schaltzeiten eingeben
Die Schaltzeiten lassen sich kombiniert einstellen, d.h. für mehrere Tage gemeinsam oder für einzelne Tage separate Zeiten. Durch die Vorwahl von Tagesgruppen wie z.B. Mo...Fr. und Sa...So welche die gleichen Schaltzeiten haben sollen, wird das Einstellen der Schaltprogramme wesentlich verkürzt.
Schaltpunkte
| Zeilennr. | Bedienzeile | Werkseinstellung | |||
| HK1 | 3/HKP | 4/TWW | HK2 | ||
| 500 | 540 560 | Vorwahl | Mo - SoMo - FrSa - SoMo . . . So | Mo - So 520 | |
| 501 | 521 | 541 | 561 | 1. Phase Ein | 6 : 00 |
| 502 | 522 | 542 | 562 | 1. Phase Aus | 22 : 00 |
| 503 | 523 | 543 | 563 | 2. Phase Ein | -- : -- |
| 504 | 524 | 544 | 564 | 2. Phase Aus | -- : -- |
| 505 | 525 | 545 | 565 | 3. Phase Aus | -- : -- |
| 506 | 526 | 546 | 566 | 3. Phase Aus | -- : -- |
Tag kopieren auf
| Zeilennr. | Bedienzeile |
| 515, 535, 555, 575, 615 | Tag kopieren auf |
Wenn bei der Tagesvorwahl nur ein Wochentag ausgewählt ist, können die Zeitphasen auf andere Wochentage kopiert werden.
Standardprogramm
| Zeilennr. | Bedienzeile |
| 516, 536, 556, 576 | Standardwerte |
Alle Zeitschaltprogramme lassen sich auf die Werkseinstellungen zurücksetzen. Jedes Zeitschaltprogramm hat eine eigene Bedienzeile für diese Rücksetzung.
Hinweis Individuelle Einstellungen gehen dabei verloren!
Ferien
| Zeilennr. | Bedienzeile | Werkseinstellung | ||
| HK1 | HK2 | HKP | ||
| 641 | 651 | 661 | Perioden | 1 |
| 642 | 652 | 662 | Beginn | - - : - - |
| 643 | 653 | 663 | Ende | - - : - - |
| 648 | 658 | 668 | BetriebsniveauFrostschutzReduziert | Frostschutz |
Mit dem Ferienprogramm lassen sich die Heizkreise nach Datum (kalendarisch) auf ein wählbares Betriebsniveau um- schalten. Für jeden Heizkreis stehen 8 Ferienperioden zur Verfügung.
- Das Ferienprogramm kann nur in der Automatik-Betriebsart genutzt werden.
Für die Heizkreise stehen verschiedene Funktionen zur Verfügung, welche jeweils für jeden Heizkreis individuell einstellbar sind. Im Menü Konfiguration können HK2 (2.Mischerkreis) und/oder HKP (gleitender Pumpenkreis) aktiviert werden.
Betriebsart
Die Betriebsart der Heizkreise 1 und 2 werden direkt mittels der Betriebsart-taste bedient, währenddem die Betriebsart für den Heizkreis P in der Programmierung (Bedienzeile 1300) eingestellt wird.
Mit der Einstellung kann zwischen den einzelnen Betriebsarten gewechselt werden. Die Funktionalität entspricht der Betriebsartenwahl mit der Betriebsarttaste.
| Zeilennr. Bedienzeile Werkseinstellung | ||
| 1300 Betriebsart | AutomatikKomfortReduziertSchutzbetrieb | Automatik |
Raum-Sollwerte
Raumtemperatur
Die Raumtemperatur kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und ergeben so unterschiedliche Temperaturniveaus in den Räumen. Die Bereiche der einstellbaren Sollwerte, ergibt sich durch die Abhängigkeit untereinander, dies ist nebenstehend in der Grafik ersichtlich.
Frostschutz
Im Schutzbetrieb wird automatisch ein zu tiefes Absinken der Raumtemperatur verhindert. Dabei wird auf den Raumtemperatur-Frostschutz-Sollwert geregelt.
| Zeilennr. Bedienzeile Werkseinstellung | ||||
| HK1 HK2 HKP | ||||
| 710 | 1010 | 1310 | Komfortsollwert | 20°C |
| 712 | 1012 | 1312 | Reduziertssollwert | 16°C |
| 714 | 1014 | 1314 | Frostschutzsollwert | 10°C |

Heizkennlinie
Mittels der Heizkennlinie bildet sich der Vorlauftemperatur-Sollwert, welcher je nach den herrschenden Witterungsverhältnissen zur Regelung auf eine entsprechende Vorlauftemperatur verwendet wird. Die Heizkennlinie kann mit verschiedenen Einstellungen angepasst werden, damit sich die Heizleistung und somit die Raumtemperatur entsprechend der persönlichen Bedürfnisse verhält.
| Zeilennr. Bedienzeile | Werkseinstellung | |||
| HK1 HK2 HKP | ||||
| 720 | 1020 | 1320 | Kennlinie-Steilheit | 1,5 |
Menü: Heizkreise

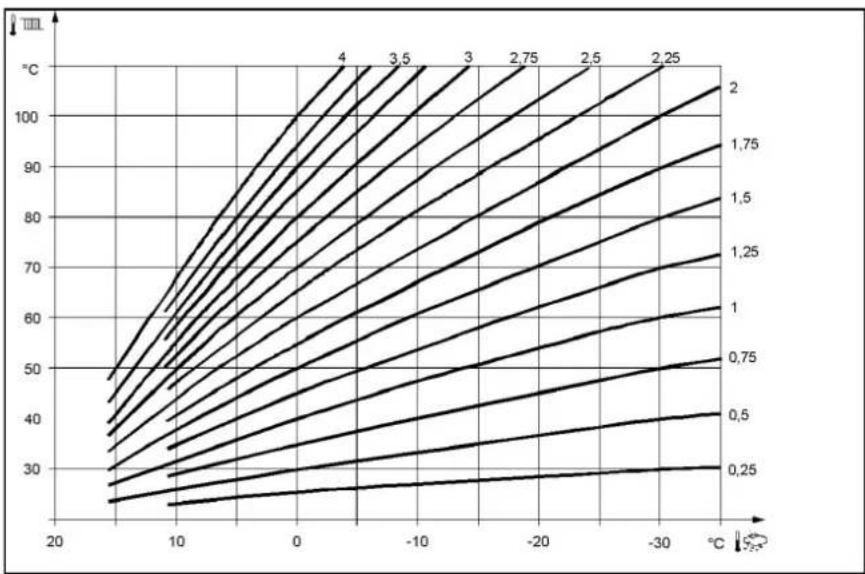

Kennlinie-Steilheit
Mit der Steilheit verändert sich die Vorlauftemperatur stärker, je kälter die Aussentemperatur ist. D.h. wenn die Raumtemperatur bei kalter Aussentemperatur abweicht und bei warmen nicht, muss die Steilheit korrigiert werden. Einstellung erhöhen: Erhöht die Vorlauftemperatur vor allem bei kalten Aussentemperaturen. Einstellung senken: Senkt die Vorlauftemperatur vor allem bei kalten Aussentemperaturen.

line
| Temperature (°C) | Value 1 | Value 2 | Value 3 | Value 4 | | ---------------- | ------- | ------- | ------- | ------- | | 20 | 25 | 30 | 35 | 40 | | 10 | 30 | 35 | 40 | 45 | | 0 | 35 | 40 | 45 | 50 | | -10 | 40 | 45 | 50 | 55 | | -20 | 45 | 50 | 55 | 60 | | -30 | 50 | 55 | 60 | 65 | | -40 | 55 | 60 | 65 | 70 | | -50 | 60 | 65 | 70 | 75 | | -60 | 65 | 70 | 75 | 80 | | -70 | 70 | 75 | 80 | 85 | | -80 | 75 | 80 | 85 | 90 | | -90 | 80 | 85 | 90 | 95 | | -100 | 85 | 90 | 95 | 100 | | -110 | 90 | 95 | 100 | 105 | | -120 | 95 | 100 | 105 | 110 | | -130 | 100 | 105 | 110 | 115 | | -140 | 105 | 110 | 115 | 120 | | -150 | 110 | 115 | 120 | 125 | | -160 | 115 | 120 | 125 | 130 | | -170 | 120 | 125 | 130 | 135 | | -180 | 125 | 130 | 135 | 140 | | -190 | 130 | 135 | 140 | 145 | | -200 | 135 | 140 | 145 | 150 | | -210 | 140 | 145 | 150 | 155 | | -220 | 145 | 150 | 155 | 160 | | -230 | 150 | 155 | 160 | 165 | | -240 | 155 | 160 | 165 | 170 | | -250 | 160 | 165 | 170 | 175 | | -260 | 165 | 170 | 175 | 180 | | -270 | 170 | 175 | 180 | 185 | | -280 | 175 | 180 | 185 | 190 | | -290 | 180 | 185 | 190 | 195 | | -300 | 185 | 190 | 195 | 200 | | -310 | 190 | 195 | 200 | 205 | | -320 | 195 | 200 | 205 | 210 | | -330 | 200 | 205 | 210 | 215 | | -340 | 205 | 210 | 215 | 220 | | -350 | 210 | 215 | 220 | 225 | | -360 | 215 | 220 | 225 | 230 | | -370 | 220 | 225 | 230 | 235 | | -380 | 225 | 230 | 235 | 240 | | -390 | 230 | 235 | 240 | 245 | | -400 | 235 | 240 | 245 | 250 | | -410 | 240 | 245 | 250 | 255 | | -420 | 245 | 250 | 255 | 260 | | -430 | 250 | 255 | 260 | 265 | | -440 | 255 | 260 | 265 | 270 | | -450 | 260 | 265 | 270 | 275 | | -460 | 265 | 270 | 275 | 280 | | -470 | 270 | 275 | 280 | 285 | | -480 | 275 | 280 | 285 | 290 | | -490 | 280 | 285 | 290 | 295 | | -500 | 285 | 290 | 295 | 300 | | -510 | 290 | 295 | 300 | 305 | | -520 | 295 | 300 | 305 | 310 | | -530 | 300 | 305 | 310 | 315 | | -540 | 305 | 310 | 315 | 320 | | -550 | 310 | 315 | 320 | 325 | | -560 | 315 | 320 | 325 | 330 | | -570 | 320 | 325 | 330 | 335 | | -580 | 325 | 330 | 335 | 340 | | -590 | 330 | 335 | 340 | 345 | | -600 | 335 | 340 | 345 | 350 | | -610 | 340 | 345 | 350 | 355 | | -620 | 345 | 350 | 355 | 360 | | -630 | 350 | 355 | 360 | 365 | | -640 | 355 | 360 | 365 | 370 | | -650 | 360 | 365 | 370 | 375 | | -660 | 365 | 370 | 375 | 380 | | -670 | 370 | 375 | 380 | 385 | | -680 | 375 | 380 | 385 | 390 | | -690 | 380 | 385 | 390 | 395 | | -700 | 385 | 390 | 395 | >4. The chart displays a line graph with X-axis labeled 'Temperature (°C)' and Y-axis labeled 'Value' (in °C). The legend indicates 'Value' values from 'A' to 'D'. The data series are labeled numerically on the left axis. Values increase monotonically with temperature. The chart is saved as a PNG file named 'chart.png'.ECO-Funktionen

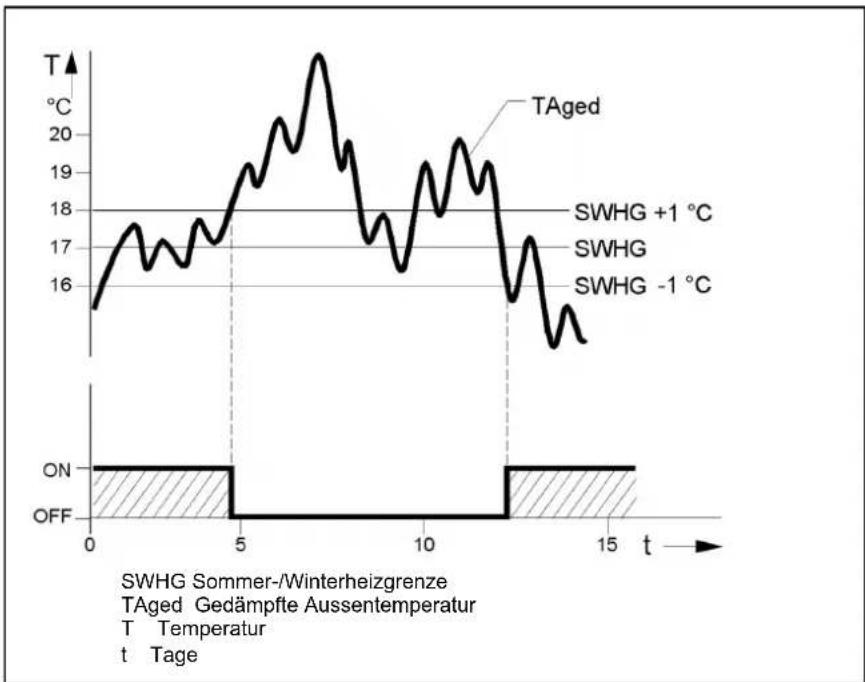

Sommer-/Winterheizgrenze
Die Sommer-/Winterheizgrenze schaltet die Heizung je nach Temperaturverhältnis im Jahresverlauf ein oder aus. Diese Umschaltung erfolgt im Automatikbetrieb selbständig und erübrigt damit die Heizung durch den Benutzer ein oder auszuschalten. Durch Verändern des eingegeben Wertes verkürzen oder verlängern sich die entsprechende Jahresphasen. Erhöhen:
Umschaltung früher auf Winterbetrieb Umschaltung später auf Sommerbetrieb.
Senken:
Umschaltung später auf Winterbetrieb Umschaltung früher auf Sommerbetrieb.
• Die Funktion wirkt nicht in der Betriebsart
„Dauernd Komforttemperatur“

• In der Anzeige erscheint "ECO"
- Zur Berücksichtigung der Gebäude-dynamik wird die Aussentemperatur gedämpft.
| Zeilennr. Bedienzeile | Werkseinstellung | |||
| HK1 HK2 HKP | ||||
| 730 | 1030 | 1330 | Sommer-/Winterheizgrenze | 20°C |

line
| Time (t) | Temperature (°C) | | -------- | ----------------- | | 0 | 16 | | 5 | 18 | | 10 | 19 | | 15 | 15 |Menü: Trinkwasser Energiespartipps

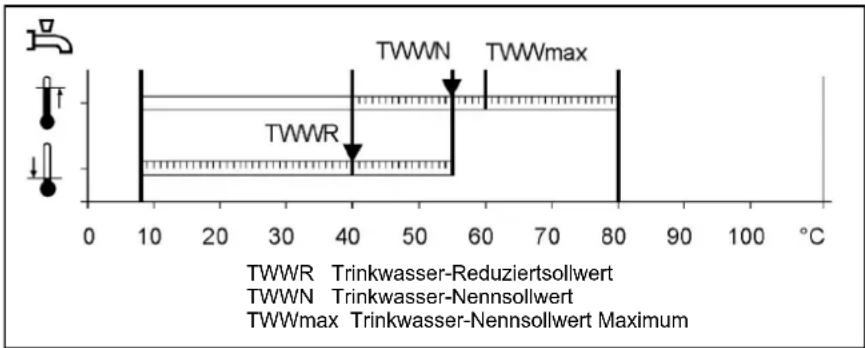

Sollwerte
Das Trinkwasser kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und führen so zu unterschiedlichen Temperaturniveaus im TWW-Speicher.
| Zeilennr. Bedienzeile Werkseinstellung | |
| 1610 Nennsollwert 55°C | |
| 1612 Reduziertssollwert 40°C |

Energiespartipps
Witterungsgeführte Heizungsregelung
Der STRATON ist mit einer modernen energiesparenden Heizungsregelung ausgestattet. Diese erzeugt abhängig von der Außentemperatur (witterungsgeführt) die zur Heizung des Gebäudes optimale Vorlauftemperatur. Hierfür muss am Heizungsregler die Heizkennlinie an Ihr Heizsystem und den Wärmebedarf Ihres Gebäudes angepasst werden.
Diese Einstellungen werden bei der Inbetriebnahme des Heizsystems von Ihrem Heizungsbauer oder durch den ELCO Kundendienst durchgeführt.
Sparsam Heizen
Alle Räume im Gebäude ständig auf Komfortniveau zu heizen ist meist Verschwendung. Mit Hilfe Ihrer Heizkörper Thermostaten können Sie für jeden Raum, die für Ihren Komfort erforderliche Temperatur einstellen. Für Wohn-, Kinder- und Arbeitszimmer reichen meist 20 bis 21°C. Im Schlafzimmer und der Diele können 18°C als ausreichend empfunden werden. In ungenutzten Räumen genügen in der Regel 15°C.
Absenkbetrieb
Durch die im Regler einstellbaren Zeitprogramme kann während der Nachtstunden bzw. Abwesenheit die Raumtemperatur abgesenkt werden. Energieberater empfehlen die Temperatur um nicht mehr als vier Grad abzusenken. Durch Schließen der Rollläden in der Nacht können ebenfalls bis zu 15 % Energie eingespart werden.
Richtiges Lüften der Wohnräume
Eine kurze Stosslüftung ist wirkungsvoller und energiesparender als lange offen stehende Kippfenster.
Empfohlen wird daher mehrmals am Tag eine 5-minütige Stosslüftung. Vorteil dabei: Durch das kurze Lüften bleibt die Wärme in Wänden und Fussboden erhalten.
Trinkwassertemperatur
Stellen Sie eine Ihren Bedürfnissen angemessene Trinkwassertemperatur ein. Temperaturen von mehr als 55°C sind in der Regel nicht sinnvoll und führen zu erhöhtem Energieverbrauch. Zudem führen Warmwassertemperaturen von mehr als 60°C zu verstärktem Kalkausfall.
Mit Hilfe der Zeitprogramme am STRATON können Sie zudem die Warmwasserbereitung Ihren Anwesenheitszeiten anpassen.
Warmwasserzirkulation
Eine evtl. vorhandene Trinkwasser-Zirkulationspumpe sollte bedarfsgerecht betrieben werden. Umlaufendes Warmwasser, das nicht genutzt wird, kühlt sich auf seinem Weg durch die Rohrleitungen ab. Somit muss der Trinkwasserspeicher dann öfter nachgeheizt werden. Mit Hilfe einer vorgeschalteten Zeitschaltuhr kann die Trinkwasserzirkulation auf Ihre Bedürfnisse optimiert werden.
Inspektion und Wartung
Die regelmäßige Inspektion des Heizgeräts, sowohl durch Ihren Schornsteinfeger als auch durch den Heizungskundendienst, stellt den langfristigen energieoptimalen und zuverlässigen Betrieb Ihrer Anlage sicher. Deshalb empfehlen wir Ihnen zusätzlich den Abschluss eines Wartungsvertrags mit jährlicher Inspektion und bedarfsgerechter Wartung des Heizgeräts.
| Speisung Bemessungsspannung | AC 230 V ( ± 10% ) | |
| Bemessungsfrequenz 50/60 Hz | ||
| Maximale Leistungsaufnahme LOGON B G2Z2: 10 VA | ||
| Klemmenverdrahtung | (Speisung und Ausgänge) Draht oder Litze | (verdrillt oder mit Aderendhülse):1 Ader: 0.5 mm^2..2.5 mm^2 2 Adern 0.5 . mm^2..1.5 mm^2 |
| Softwareklasse A Funktionsdaten | ||
| Wirkungsweise nach EN 60730 1b (automatische Wirkungsweise) | ||
| Eingänge | Digitaleingänge H1/ H3 Schutzkleinspannung für potentialfreie kleinspannungsfähige Kontakte:Spannung bei offenem Kontakt: DC 12 VStrom bei geschlossenem Kontakt: DC 3 mA | |
| Analogeingang H1/ H3 Schutzkleinspannung Arbeitsbereich: DC (0...10) VInnenwiderstand: > 100 kΩ | ||
| Netzeingang S3 und B4 | AC 230 V ( ± 10 % )Innenwiderstand: > 100 kΩ | |
| Fühlereingang B9Fühlereingänge B1, B2, B3, B12, BX, BX2,BX3, BX4 | NTC1k (QAC34)NTC10k (QAZ36, QAD36) | |
| Zulässige Fühlerleitungen (Cu)Bei Leitungsquerschnitt: | 0.25 0.5 0.75 1.0 1.5 (mm2) | |
| Maximallänge: | 20 40 60 80 120 (m) | |
| Ausgänge | RelaisausgängeBemessungsstrombereichMaximaler EinschaltstromMaximaler Gesamt-Strom (aller Relais)Bemessungsspannungsbereich | AC 0.02...2 (2) A15 A während sAC 6 AAC (24...230) V (für potentialfreie Ausgänge) |
| Schnittstellen | BSBMax. LeitungslängeLOGON B G2Z2-PeripheriegerätMax. GesamtleitungslängeMinimaler Leitungsquerschnitt | 2 Draht-Verbindung nicht vertauschbar200 m400 m (Max. Kabelkapazität: 60 nF) 0.5 mm^2 |
| Schutzart und Schutzklasse | Gehäuseschutzart nach EN 60529 | IP 00 |
| Schutzklasse nach EN 60730 | Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse II | |
| Verschmutzungsgrad nach EN 60730 | Normale Verschmutzung | |
| Standards, Sicherheit, EMV etc | CE-Konformität nachEMV-Richtlinie- Störfestigkeit- EmissionenNiederspannungsrichtlinie- elektrische Sicherheit | 89/336/EWG- EN 61000-6-2- EN 61000-6-373/23/EWG- EN 60730-1, EN 60730-2-9 |
| Klimatische Bedingungen | Lagerung nach IEC721-3-1 Klasse 1K3 | Temp. -20...65°C |
| Transport nach IEC721-3-2 Klasse 2K3 | Temp. -25...70°C | |
| Betrieb nach IEC721-3-3 Klasse 3K5 | Temp. 0...50°C (ohne Betauung) | |
elco
Service:
