BEDIENUNGSANLEITUNG Logon B G1Z1 Elco
| Inhaltsverzeichnis | 2 | |
| Grundlagen | Kurzbeschreibung3 | |
| Merkmale3 | ||
| Funktionen3 | ||
| Bedienung | Bedienelemente4 | |
| BeschreibungProgrammierung | Display | |
| KurzübersichtParameterierung | derEndbenutzer | |
| Infoanzeige8 | ||
| Handbetrieb8 | ||
| Schornsteinfegerfunktion8 | ||
| Fehlermeldung/Wartung9 | ||
| Einstellungen im Detail | Menü:Uhrzeit / Datum10 | |
| Menü: | Bedieneinheit | |
| Menü: | Zeitprogramm | |
| Menü: | Ferien | |
| Menü: | Heizkreise | |
| Menü: | Trinkwasser | |
| Technische Daten | 15 |
Kurzbeschreibung/Merkmale/Funktionen
Kurzbeschreibung
Die Heizungsregelung LOGON B G1Z1 ist eine witterungsgeführte digitale Heizungsregelung für ein oder zwei Heizkreise sowie der Trinkwasserbereitung. Darüberhinaus sind verschiedene Zusatzfunktionen zuschaltbar.
Die Heizungsregelung berechnet mit Hilfe des Außentemperaturfühlers die notwendigen Solltemperaturen für den Kessel und die Heizkreise und steuert die Trinkwasserbereitung.
Mit zuschaltbaren Optimierungsfunktionen lässt sich eine optimale Energieeinsparung erreichen.
Merkmale
Heizungsregelung ergonomisch und funktionsspezifisch unterteilte Bedieneinheiten
Klare Zuteilung der Grundfunktionen
- Ein/Aus-Schalter
- Störanzeige
• STB-Störanzeige
• STB-Prüftaste (TÜV-Taste)
• STB und Kesselmaximalthermostat
• Elektrische Sicherung
und den Funktionen der Elektronikeinheit
• Betriebsart Heizung, Trinkwasser
• Sollwerteinstellung für Heizung
- Infotaste
- Handfunktion
- Kaminfegerfunktion
Hinweis:
Die Elektroinstallation darf ausschließlich von einer Elektrofachkraft durchgeführt werden
Funktionen
Witterungsgeführte Heizungsregelung für max. einen gleitenden und einen gemischten Kreis.
Trinkwassersteuerung mit Freigabe und Sollwertvorgabe
- zuschaltbare zeitgesteuerte Zirkulationspumpe
- Trinkwasser- Solarregelung mit Kollektorschutzfunktion und Rückkühlmöglichkeiten
- Relais- und Fühlertest für Inbetriebnahme
- Display beleuchtet, für Status- und Funktionsanzeigen in Klartext 5-sprachig
- Automatische Umschaltung zwischen Sommer-/Winterzeit
- Voreingestellte Standardzeitprogramme für Heizung und Trinkwasserbereitung
- Individuelles Schaltprogramm mit max. 84 freien Schaltzeiten entsprechend der Regler -Anlagenkonfiguration
• Ferienprogramm für jeden Heizkreis - Emissionskontrolle / Schornsteinfeger mit selbsttätiger Rückschaltung in Normalbetrieb
-
Estrich-Trocknungsfunktion
-
Zweikreisregler mit getrennter Einstellung von einem direkten Heizkreis und einem Mischer-Heizkreis
- Raumtemperaturregelung über Zubehör QAA 75 mit 2-Draht Bus oder QAA 78 mit Funkverbindung
- Einstellung von Radiatoren- oder Fußboden-Heizkreisen mit Anpassung der Programme
- Automatische Heizkurvenadaption zuschaltbar
- Aufheizoptimierung mit Schnellaufheizung zuschaltbar
- Bedarfsabhängige Heizungsabschaltung
- Einstellbare minimale und maximale Vorlauftemperaturen
- Pumpennachlauf
- Integrierte Betriebsstundenzähler
- Thermische Desinfektion des Trinkwassers zuschaltbar (Legionellenschaltung)
• Kessel- und Anlagenfrostschutz - Kesselkorrosionsschutz mit Anfahr-automatik
- 2 Draht Bus-Schnittstelle für Regelungszubehör


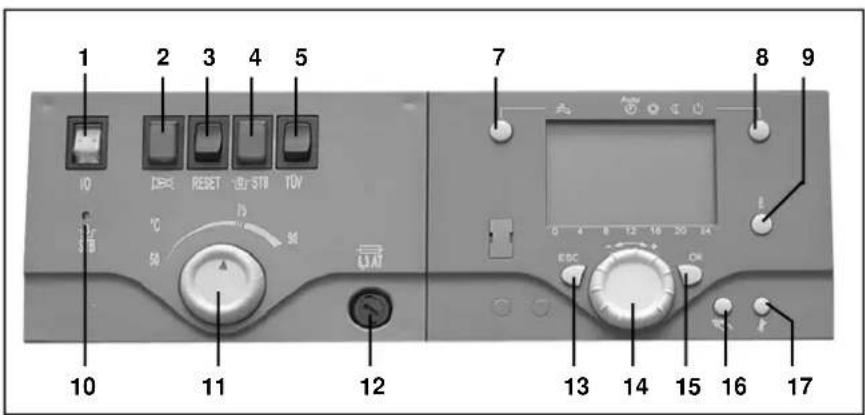

Schaltet die Stromversorgung zu Regelung / Regelungszubehör /Pumpengruppen und Brenner ein und aus
Brennerstöranzeige (2)
Leuchtet wenn der Brennerautomat verriegelt.
Resettaste Brenner (3)
Ohne Funktion
STB-Störanzeige (4)
Steigt die Kesseltemperatur im Fehlerfall über 110°C verriegelt der Sicherheitstemperaturbegrenzer (STB) den Brenner, die Störanzeige leuchtet
STB-Prüftaste (TÜV) (5)
Zur Prüfung der Funktion des STB durch die Überwachungsbehörden; solange diese Taste gedrückt wird, werden die Regler überbrückt, der Brenner heizt den Kessel bis 110°C auf
Entriegelungstaste STB (10)
Ist die Kesseltemperatur nach Verriegelung unter 70°C abgesunken, kann an dieser Taste der STB entriegelt werden.
Regulierknopf
max. Kesseltemperatur (11)
Zur Einstellung des Wertes für die max. Kesseltemperatur.
Feinsicherung (12)
Zur elektrischen Absicherung des gesamten Kessels.
Betriebsarttaste Trinkwasser (7)
Zum Einschalten der Trinkwasserbereitung. (Balken im Display unter Wasserhahn)
Betriebsarttaste Heizkreis(e) (8)
Zur Einstellung 4 verschiedener Heizungsbetriebsarten:
Auto Uhr: Automatikbetrieb nach Zeitprogramm
Sonne 24 h: Heizen auf Komfortsollwert Mond 24 h: Heizen auf Reduziertwert Schutzbetr.: Heizung ausgeschaltet, Frostschutz in Funktion
Infotaste (9)
Abruf folgender Informationen ohne Einfluss auf die Regelung:
Temperaturen, Betriebszustand Heizung/Trinkwasser, Fehlermeldungen
Raumtemperatur- Regulierknopf (14)
- Zur Veränderung der Raumkomforttemperatur
- mit diesem Drehknopf können bei der Programmierung Einstellungen angewählt und verändert werden.
Bestätigungstaste OK (15)
Diese beiden Tasten werden zusammen mit dem großen Drehknopf - + für die Programmierung und Konfigurierung der Regelung benötigt. Einstellungen, die nicht mit den Bedienelementen bedienbar sind, werden durch Programmierung wahrgenommen.
Durch Drücken der Taste ESC gelangen Sie jeweils einen Schritt zurück, verstellte Werte werden dabei nicht übernommen.
Um in die nächste Bedienebene zu kommen oder veränderte Werte zu speichern, wird die OK –Taste gedrückt
Handbetrieb- Funktionstaste (16)
Durch Drücken der Taste befindet sich der Regler im Handbetrieb, alle Pumpen laufen, der Mischer wird nicht mehr angesteuert, der Brenner wird auf 60°C geregelt (Anzeige durch Schraubenschlüssel-Symbol).
Schornsteinfeger-Funktionstaste(17)
Durch kurzes Drücken der Taste geht der Kessel in den Betriebszustand für die Emissionsmessung, durch erneutes Drücken der Taste bzw. automatisch nach 15 Minuten wird diese Funktion wieder deaktiviert (Anzeige durch Schraubenschlüssel-Symbol).

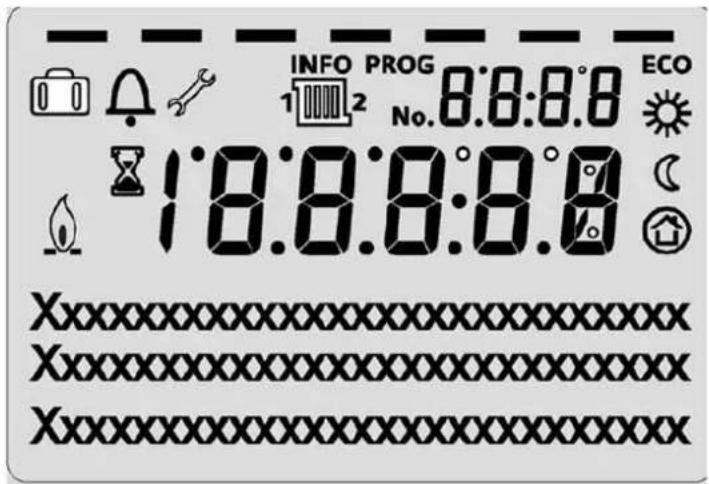

Beschreibung Display
Programmierung


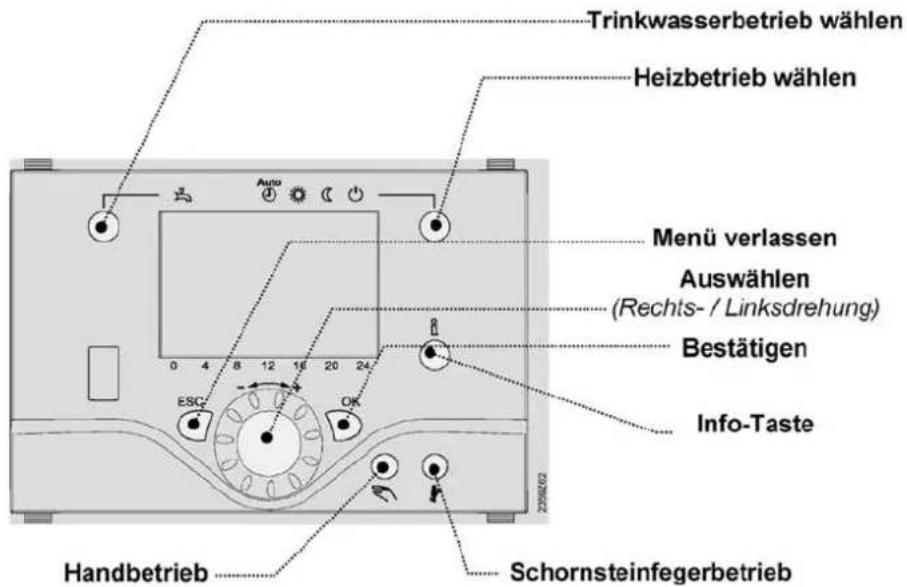

Trinkwasserbetrieb wählen Heizbetrieb wählen Menü verlassen Auswählen (Rechts-/Linksdrehung) Bestätigen Info-Taste Handbetrieb SchornsteinfegerbetriebHeizen auf Komfortsollwert
Heizen auf Reduziert sollwert
Heizen auf Frostschutzsollwert
Laufender Prozess – bitte warten
Brenner in Betrieb (nur Öl-/Gaskessel)
Fehlermeldungen
INFO Infoebene aktiviert
PROG Programmierung aktiviert
ECO Heizung vorübergehend ausgeschaltet; ECO Funktion aktiv
Ferienfunktion aktiv
12 Bezug auf den Heizkreis
Handbetrieb / Schornsteinfegerbetrieb
No. Nummer der Bedienzeile (Parameternummer)
Kurzübersicht über die Hauptfunktionen am elektronischen Regler
| Tasto | Aktion | Vorgehensweise | Anzeige / Funktion |
![]() | gewünschte Raumtemperatur einstellen | -Drehknopf links/rechts betätigen -Drehknopf erneut drehen -Abspeichern mit Taste OK oder 5 sec. wartenoder:-Tastendruck [IMAGE]ESC | Komfortsollwert mit blinkender Temperatur -Angabe blinkende Temperaturanzeige in 0,5 °C-Schritten von 10,0 ....30Komfortsollwert übernommenKomfortsollwert nicht übernommen- nach 3 sec erscheint Grundanzeige |
-![]() | Trinkwasserbetrieb EIN- oder AUS-schalten | -Tastendruck | Trinkwasserbetrieb Ein / Aus(Segmentbalken unter Trinkwasser-Symbol sichtbar/unsichtbar)- Ein: Trinkwasserbereitung nach Schaltprogramm- Aus: keine Trinkwasserbereitung, |
| Betriebsart wechseln | Werkseinstellung:- 1x Tastendruck- erneuter Tastendruck- erneuter Tastendruck | Automatikbetrieb Ein , mit:- Heizbetrieb nach Zeitprogramm- Temperatur-Sollwerte nach Heizprogramm- Schutzfunktionen aktiv- Sommer/Winter Umstellautomatik aktiv- ECO-Funktionen aktiv(Segmentbalken unter entsprechendem Symbol sichtbar)Dauernd KOMFORT heizen Ein , mit:- Heizbetrieb ohne Zeitprogramm auf Komfort-Sollwert- Schutzfunktionen aktivDauernd REDUZIERT heizen Ein , mit:- Heizbetrieb ohne Zeitprogramm auf Reduziert-Sollwert- Schutzfunktionen aktiv- Sommer/Winter Umstellautomatik aktiv- ECO-Funktionen aktivSchutzbetrieb Ein , mit:- Heizbetrieb ausgeschaltet- Temperatur nach Frostschutz- Schutzfunktionen aktiv | |
![]() | Anzeige versch. Informationen | - 1x Tastendruck- erneuter Tastendruck- erneuter Tastendruck- ......- Tastendruck [IMAGE]- ..... | INFO-Segment wird eingebendet- Status Kessel - Raumtemperatur- Status Solar - Raumtemperatur Minimum- Status Trinkwasser - Raumtemperatur Maximum- Status Heizkreis 1 - Außentemperatur- Außentemperatur Minimum- Status Heizkreis P - Außentemperatur Maximum- Uhrzeit / Datum - Trinkwassertemperatur 1- Fehlermeldung - Kesseltemperatur- Wartungsmeldung - Vorlauftemperatur- Sonderbetrieb - Telefon Kundendienst(Anzeige der infozeilen ist abhängig vom Regiertyp)zurück zur Grundanzeige; INFO-Segment wird ausgeblendet |
![]() | Betriebsweise gemäß manuell einzustellender SollwerteÄnderung der werkseitig einge-stellten Kesseltemperatur: | - Tastendruck [IMAGE]- Tastendruck [IMAGE]- Tastendruck [IMAGE]- Tastendruck [IMAGE]- Drehknopf links/rechts betätigen- Abspeichern mit Taste [IMAGE]- Tastendruck [IMAGE]- Tastendruck Handsymbol [IMAGE] | Handbetrieb Ein (Symbol-Schraubenschlüssel sichtbar)- Heizbetrieb auf voreingestellte Kesseltemperatur (einstellbar von 40...80 °C; Werkseinstellung = 60 °C)301: Handbetrieb Sollwert Handbetrieb Einstellen?blinkende Temperaturanzeige gewünschten Sollwert einstellenStatus Kessel Handbetrieb aktivHandbetrieb Aus |
![]() | Aktivierung Schornsteinfeger-funktion | - Tastendruck (< 3 sec)- erneuter Tastendruck (< 3 sec) | Schornsteinfegerfunktion EinSchornsteinfegerfunktion Aus |
| [√ √ ○] | kurzzeitige Absenkung der Raum-temperatur | - Tastendruck- erneuter Tastendruck | Heizen auf ReduziertsollwertHeizen auf Komfortsollwert |
- Grundanzeige „Kesseltemperatur“
- 1 x OK – Taste drücken
- mit dem + - Drehknopf z.B. „Menü Trinkwasser“ auswählen
- 1 x OK – Taste drücken
- mit dem + - Drehknopf z.B. im Menü Trinkwasser „Parameter Nr. 1612 Reduziert sollwert“ anwählen
- 1 x OK – Taste drücken
- mit dem + - Drehknopf aktuellen Wert verändern
- 1 x OK – Taste drücken -> Wert ist gespeichert
- mit 2 x ESC- Taste zurück zur Grundanzeige „Kesseltemperatur . . .“
| Menü-Auswahl Bedienzeile Auswahlmöglichkeit Einheit Min. Max Werks- | ||||||
| Uhrzeit und Datum | 1 | Stunden/Minuten | hh:mm | 00:00 | 23.59 | --- |
| 2 | Tag/Monat tt:MM | 01.01 | 31.12. | --- | ||
| 3 | Jahr jjjj | 2004 | 2009 | --- | --- | |
| Bedieneinheit | 20 | Sprachauswahl | - | Englisch, Deutsch, Francais, Italiano, Nederlands | Deutsch | |
| 29 | Einheiten | - | °C/bar, °F/PSI | °C/bar | ||
| Zeitprogramm Heizkreis 1 | 500 | Vorwahl | - | Mo-So, Mo-Fr, Sa-So | Mo,Di,Mi,Do,Fr,Sa,So | Mo-So |
| 501 | Mo-So: 1. Phase Ein | hh:mm | 00:00 | 24:00 | 06:00 | |
| 502 | Mo-So: 1. Phase Aus | hh:mm | 00:00 | 24:00 | 22:00 | |
| 503 | Mo-So: 2. Phase Ein | hh:mm | 00:00 | 24:00 | --- | |
| 504 | Mo-So: 2. Phase Aus | hh:mm | 00:00 | 24:00 | --- | |
| 505 | Mo-So: 3. Phase Ein | hh:mm | 00:00 | 24:00 | --- | |
| 506 | Mo-So: 3. Phase Aus | hh:mm | 00:00 | 24:00 | --- | |
| 515 | Tag kopieren auf | - | Mo,Di,Mi,Do,Fr,Sa,So | - | ||
| 516 | Standardwerte | - | ja | nein | Nein | |
| Zeitprogramm 3 HKP | 540 | Vorwahl | - | Mo-So, Mo-Fr, Sa-So | Mo,Di,Mi,Do,Fr,Sa,So | Mo-So |
| 541 | Mo-So: 1. Phase Ein | hh:mm | 00:00 | 24:00 | 06:00 | |
| 542 | Mo-So: 1. Phase Aus | hh:mm | 00:00 | 24:00 | 22:00 | |
| 543 | Mo-So: 2. Phase Ein | hh:mm | 00:00 | 24:00 | --- | |
| 544 | Mo-So: 2. Phase Aus | hh:mm | 00:00 | 24:00 | --- | |
| 545 | Mo-So: 3. Phase Ein | hh:mm | 00:00 | 24:00 | --- | |
| 546 | Mo-So: 3. Phase Aus | hh:mm | 00:00 | 24:00 | --- | |
| 555 | Tag kopieren auf | Mo,Di,Mi,Do,Fr,Sa,So | - | |||
| 556 | Standardwerte | - | ja | nein | Nein | |
| Zeitprogramm 4 TWW | 560 | Vorwahl | - | Mo-So, Mo-Fr, Sa-So | Mo,Di,Mi,Do,Fr,Sa,So | Mo-So |
| 561 | Mo-So: 1. Phase Ein | hh:mm | 00:00 | 24:00 | 06:00 | |
| 562 | Mo-So: 1. Phase Aus | hh:mm | 00:00 | 24:00 | 22:00 | |
| 563 | Mo-So: 2. Phase Ein | hh:mm | 00:00 | 24:00 | --- | |
| 564 | Mo-So: 2. Phase Aus | hh:mm | 00:00 | 24:00 | --- | |
| 565 | Mo-So: 3. Phase Ein | hh:mm | 00:00 | 24:00 | --- | |
| 566 | Mo-So: 3. Phase Aus | hh:mm | 00:00 | 24:00 | --- | |
| 575 | Tag kopieren | Mo,Di,Mi,Do,Fr,Sa,So | - | |||
| 576 | Standardwerte | - | ja | nein | Nein | |
| Ferienheizkreis 1 (642-648) Ferienheizkreis P (662-668) | 642 / 662 | Beginn Tag/Monat | tt.MM | 01.01 | 31.12 | --- |
| 643 / 663 | Ende Tag/Monat | tt.MM | 01.01 | 31.12 | --- | |
| 648 / 668 | Betriebsniveau | - | Frostschutz | Reduziert | Frostschutz | |
| Heizkreis 1 (710-730) Heizkreis P (1310-1330) | 710 / 1310 | Komfortsollwert | °C | Wert aus Bedienz. 712/1312 | 35 | 20.0 |

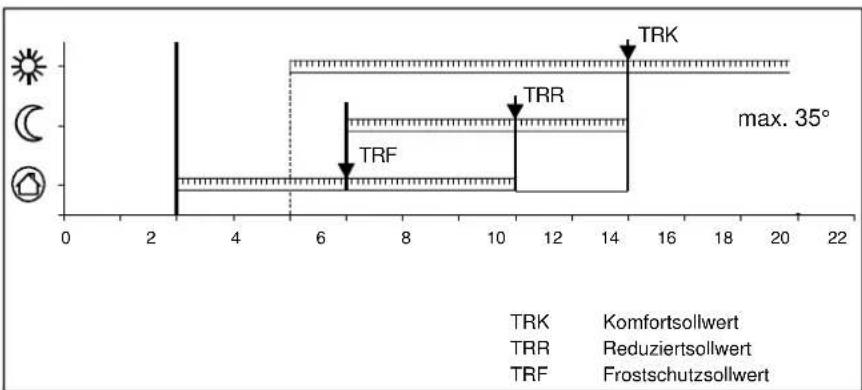

| 712 / 1312 | Reduziertssollwert | °C | Wert aus Bedienz. 714/1314 | Wert aus Bedienz. 710/1310 | 16.0 | |
| 714 / 1314 | Frostschutzsollwert | °C 4 | Wert aus Bedienz. 712/1312 | 10.0 | ||

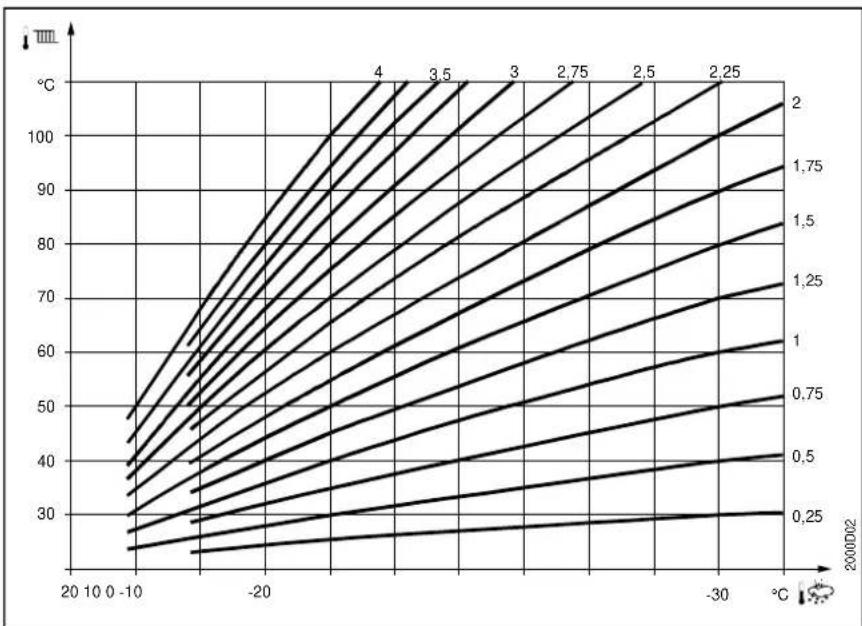

| 720 / 1320 | Kennlinie Steilheit | - | 0.10 | 4.00 | 1.50 | |

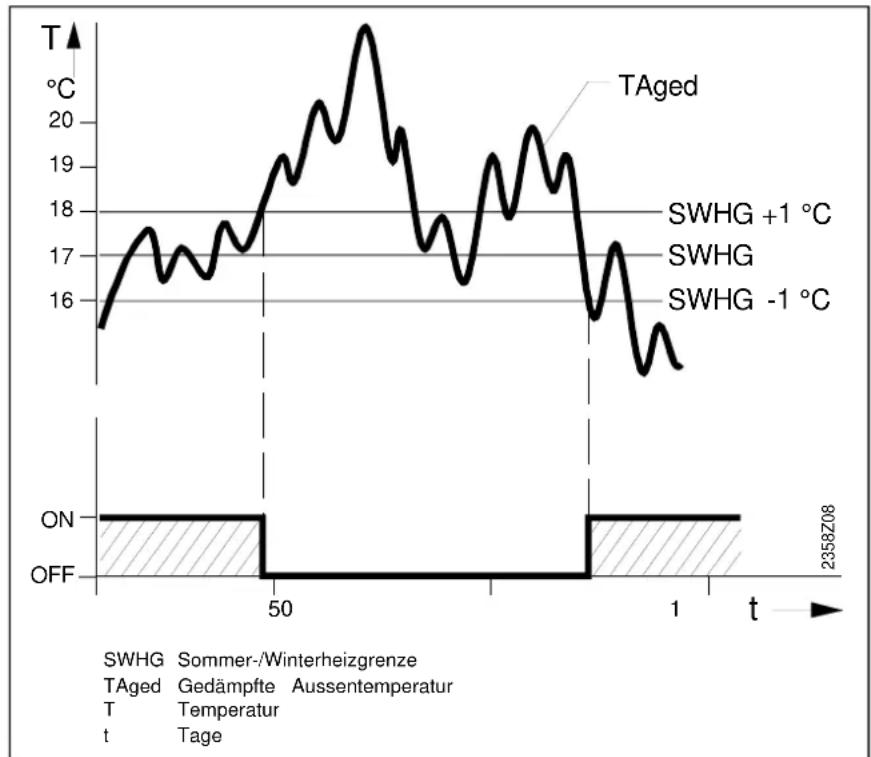

| 730 / 1330 | Sommer-/ Winterheizgrenze | °C | ---/8 | 30 | 20 | |

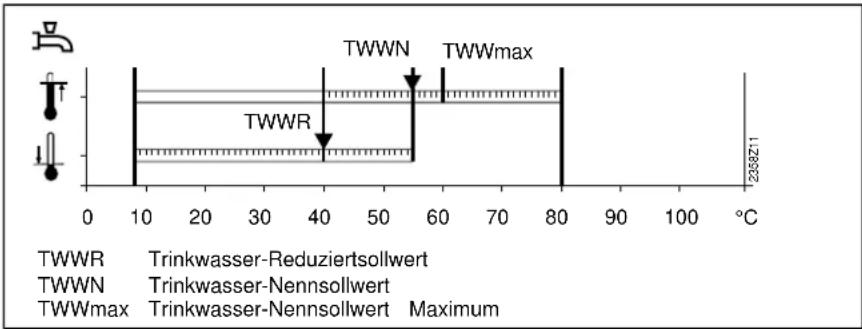

| Trinkwasser (nur wenn aktiviert) | 1610 | Nennsollwert | °C | Wert aus Bedienz. 1612 | 65 | 55 |
| 1612 | Reduziertssollwert | °C | 8 | Wert aus Bedienz. 1610 | 40 | |
Info-Anzeige
Handbetrieb
Schornsteinfegerfunktion
Information anzeigen
Mit der Infotaste können verschiedene Informationen abgerufen werden.


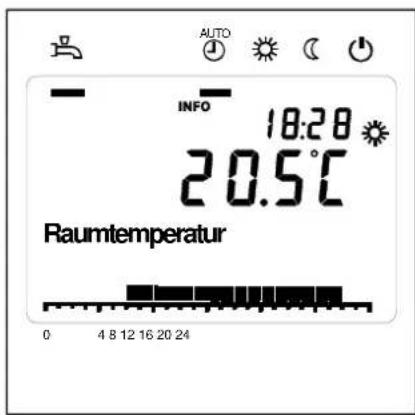

AUTO INFO 18:20 20.5°C Raumtemperatur 0 4 8 12 16 20 24Mögliche Infowerte
Je nach Gerätetyp, -konfiguration und Betriebszustand sind einzelne Infozeilen ausgeblendet.
- Fehlermeldung
- Wartungmeldung
- Sonderbetrieb
- Raumtemperatur
• Raumtemperatur Minimum
• Raumtemperatur Maximum - Kesseltemperatur
-
Aussentemperatur
• Aussentemperatur Minimum
• Aussentemperatur Maximum -
Trinkwassertemperatur 1
- Status Kessel
- Status Solar
- Status Trinkwasser
- Status Heizkreis 1
- Status Heizkreis P
• Uhrzeit / Datum
• Telefon Kundendienst
Handbetrieb
Bei aktivem Handbetrieb werden die Relais-Ausgänge nicht mehr gemäss dem Regelzustand geschaltet, sondern abhängig von ihrer Funktion auf einen vordefinierten Handbetrieb-Zustand gesetzt.
Das im Handbetrieb eingeschaltete Brennerrelais kann durch den elektronischen Temperatur-Regler (TR) ausgeschaltet werden.
Sollwerteinstellung im Handbetrieb
Nachdem der Handbetrieb aktiviert wurde, muss in die Grundanzeige ge- wechselt werden. Dort wird das War-
tungs/Sonderbetriebsymbol zeigt.
Durch Betätigen der Infotaste wird dabei in die Infoanzeige „Handbetrieb“ gewechselt, in der der Sollwert eingestellt werden kann.
Schornsteinfegerfunktion
Die Schornsteinfunktion wird durch kurzes Drücken (höchstens 3 Sek.) gestartet. Die Schornsteinfunktion erzeugt den nötigen Betriebszustand für ange-die Emissionsmessung (Abgas).
Dort wird das Wartungs/Sonder-
betriebsymbol
angezeigt.
Fehlermeldung / Wartung
Im Ausnahmefall erscheint in der Grundanzeige eines der folgenden Symbole


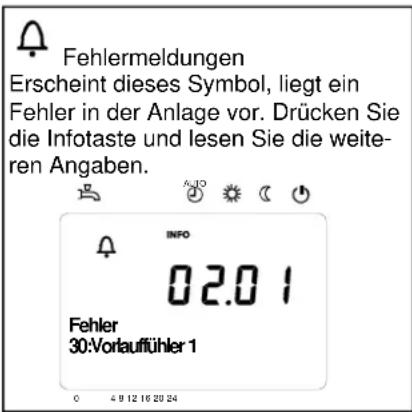

Fehlermeldungen Erscheint dieses Symbol, liegt ein Fehler in der Anlage vor. Drücken Sie die Infotaste und lesen Sie die weiter- en Angaben. INFO 02.01 Fehler 30:Vorlauffühler 1 0 4 9 12 16 20 24


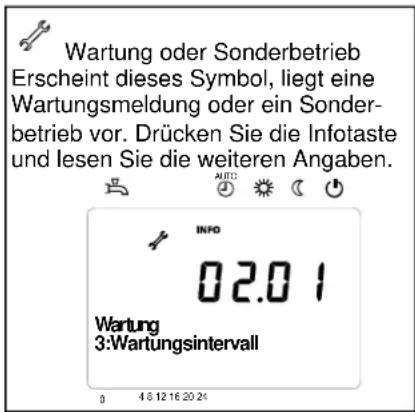

Wartung oder Sonderbetrieb Erscheint dieses Symbol, liegt eine Wartungsmeldung oder ein Sonder- betrieb vor. Drücken Sie die Infotaste und lesen Sie die weiteren Angaben. INFO 02.01 Wartung 3:Wartungsintervall 4 8 12 16 20 24Anzeigelisten
Fehlercode
| Fehler-Code | Fehlerbeschreibung |
| 20 Kesseltemperatur 1 Fühlerfehler | |
| 50 Brauchwassertemperatur 1 Fühlerfehler | |
| 52 Brauchwassertemperatur 2 Fühlerfehler | |
| 109 Fehler Kesseltemperatur Überwachung | |
| 131 Brennerstörung | |
| 10 Aussentemperatur Fühlerfehler | |
| 30 Vorlauftemperatur 1 Fühlerfehler | |
| 40 Rücklauftemperatur 1 Fühlerfehler | |
| 57 Trinkwasser Zirkulationstemperatur Fühlerfehler | |
| 60 Raumtemperatur 1 Fühlerfehler | |
| 73 Kollektortemperatur 1 Fühlerfehler | |
| 83 BSB-Draht Kurzschluss | |
| 85 BSB-Funk Kommunikationsfehler | |
| 117 Obere Druckgrenze (überschritten) | |
| 118 Kritische untere Druckgrenze (unterschritten) | |
| 121 Alarm Vorlauftemperatur 1 (Hk1) | |
| 127 Legionellentemperatur nicht erreicht | |
| 146 Fühler-/Stelliglied-Konfigurationsfehler | |
| 171 Alarmkontakt Eingang H1 aktiv | |
Wartungscode
| Wartungs-Code | Wartungsbeschreibung |
| 5 | Untere Druckgrenze |
| 1 | Brennerwartung (Brennerbetriebstunden) |
| 2 | Brennerwartung (Brennerstarts) |
| 3 | Brennerwartung(Allgemeines Zeitintervall: Monate Service) |
| 10 | Batteriewechsel Aussenfühler |
Einstellungen im Detail
Menü: Uhrzeit und Datum
Menü: Bedieneinheit
Uhrzeit und Datum
Der Regler hat eine Jahresuhr, welche die Uhrzeit, den Wochentag und das Datum beinhaltet. Damit die Funktionalität gewährleistet ist, muss die Uhrzeit und das Datum richtig eingestellt werden.
| Zeilennr. | Bedienzeile | Werkseinstellung |
| 1 Stunden / | Minuten | |
| 2 Tag / Monat | ||
| 3 | Jahr | |
Bedienung und Anzeige
Sprache
Für die Anzeige kann die deutsche, englische, italienische, französische oder niederländische Sprache gewählt werden
| Zeilennr. | Bedienzeile | Werkseinstellung |
| 20 | Sprache | Deutsch |
Einheiten
Die Anzeige kann zwischen den SI-Einheiten (°C, bar) und US-Einheiten (°F, PSI) umgeschaltet werden.
| Zeilennr. | Bedienzeile | Werkseinstellung |
| 29 | Einheiten | °C / bar |
Menü: Zeitprogramme
Menü: Ferien
Für die Heizkreise und die Trinkwasserbereitung stehen unterschiedliche Schaltprogramme zur Verfügung. Sie sind in der Betriebsart "Automatik" eingeschaltet und steuern den Wechsel der Temperaturniveaus (und die damit verbundenen Sollwerte) über die eingestellten Schaltzeiten.
Schaltzeiten eingeben
Die Schaltzeiten lassen sich kombiniert einstellen, d.h. für mehrere Tage gemeinsam oder für einzelne Tage separate Zeiten. Durch die Vorwahl von Tagesgruppen wie z.B. Mo...Fr. und Sa...So welche die gleichen Schaltzeiten haben sollen, wird das Einstellen der Schaltprogramme wesentlich verkürzt.
Schaltpunkte
| Zeilennr. | Bedienzeile | Werkseinstellung | ||
| HK1 H | K3/P 4/TWW | |||
| 500 | 540 | 560 | Vorwahl Mo - SoMo - FrSa - SoMo . . . So | Mo - So |
| 501 | 541 | 561 | 1. Phase Ein | 6 : 00 |
| 502 | 542 | 562 | 1. Phase Aus | 22 : 00 |
| 503 | 543 | 563 | 2. Phase Ein | -- : -- |
| 504 | 544 | 564 | 2. Phase Aus | -- : -- |
| 505 | 545 | 565 | 3. Phase Aus | -- : -- |
| 506 | 546 | 566 | 3. Phase Aus | -- : -- |
Tag kopieren auf
| Zeilennr. | Bedienzeile |
| 515, 555, 575, Tag kopieren auf |
Wenn bei der Tagesvorwahl nur ein Wochentag ausgewählt ist, können die Zeitphasen auf andere Wochentage kopiert werden.
Standardprogramm
| Zeilennr. | Bedienzeile |
| 516, 556, 576 Standardwerte | |
Alle Zeitschaltprogramme lassen sich auf die Werkseinstellungen zurücksetzen. Jedes Zeitschaltprogramm hat eine eigene Bedienzeile für diese Rücksetzung.
Hinweis Individuelle Einstellungen gehen dabei verloren!
Ferien
| Zeilennr. Bedienzeile | Werkseinstellung | ||
| HK1 | HK3/P | ||
| 642 | 662 | Beginn | --:-- |
| 643 | 663 | Ende | --:-- |
| 648 | 668 | BetriebsniveauFrostschutzReduziert | Frostschutz |
Mit dem Ferienprogramm lassen sich die Heizkreise nach Datum (kalendarisch) auf ein wählbares Betriebsniveau um- schalten.
- Das Ferienprogramm kann nur in der Automatik-Betriebsart genutzt werden.
Menü: Heizkreise
Für die Heizkreise stehen verschiedene Funktionen zur Verfügung, welche jeweils für jeden Heizkreis individuell einstellbar sind.
Sollwerte
| Zeilennr. Bedienzeile | Werkseinstellung | ||
| HK1 | HK3/P | ||
| 710 | 1310 | Komfortsollwert | 20°C |
| 712 | 1312 | Reduziertssollwert | 16°C |
| 714 | 1314 | Frostschutzsollwert | 10°C |
Raumtemperatur
Die Raumtemperatur kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und ergeben so unterschiedlichen Temperaturniveaus in den Räumen.
Die Bereiche der einstellbaren Sollwerte, ergibt sich durch die Abhängigkeit untereinander, dies ist nachfolgend in der Grafik ersichtlich.
Ohne Raumtemperaturfühler / Raumgerät kann die Heizungsregelung nicht exakt die gewünschte Raumtemperatur ausregeln, die Sollwerte sind entsprechend anzupassen.

line
| Time (h) | TRK (max. 35°) | TRR (max. 35°) | TRF (max. 35°) | |----------|----------------|----------------|----------------| | 0 | 35 | 35 | 35 | | 6 | 35 | 35 | 35 | | 10 | 35 | 35 | 35 | | 14 | 35 | 35 | 35 | | 20 | 35 | 35 | 35 |24 26
Frostschutz
Im Schutzbetrieb wird automatisch ein zu tiefes Absinken der Raumtemperatur verhindert. Dabei wird auf den Raumtemperatur-Frostschutz-Sollwert geregelt.
Heizkennlinie
Mittels der Heizkennlinie bildet sich der Vorlauftemperatur-Sollwert, welcher je nach den herrschenden Witterungsverhältnissen zur Regelung auf eine entsprechende Vorlauftemperatur verwendet wird. Die Heizkennlinie kann mit verschiedenen Einstellungen angepasst werden, damit sich die Heizleistung und somit die Raumtemperatur entsprechend der persönlichen Bedürfnisse verhält.
Kennlinie-Steilheit
Mit der Steilheit verändert sich die Vor-lauftemperatur stärker, je kälter die Aussentemperatur ist. D.h. wenn die Raumtemperatur bei kalter Aussentemperatur abweicht und bei warmen nicht, muss die Steilheit korrigiert werden.
Einstellung erhöhen:
– Erhöht die Vorlauftemperatur vor allem bei kalten Aussentemperaturen. Einstellung senken:
- Senkt die Vorlauftemperatur vor allem bei kalten Aussentemperaturen.
| Zeilennr. | Bedienzeile | Werkseinstellung | |
| HK1 | HK3/P | ||
| 720 | 1320 | Kennlinie-Steilheit | 1.5 |

line
| Temperature (°C) | Value 1 | Value 2 | Value 3 | Value 4 | | ---------------- | ------- | ------- | ------- | ------- | | -10 | 30 | 35 | 40 | 45 | | -20 | 35 | 40 | 45 | 50 | | -30 | 40 | 45 | 50 | 55 | | -40 | 45 | 50 | 55 | 60 | | -50 | 50 | 55 | 60 | 65 | | -60 | 55 | 60 | 65 | 70 | | -70 | 60 | 65 | 70 | 75 | | -80 | 65 | 70 | 75 | 80 | | -90 | 70 | 75 | 80 | 85 | | -100 | 75 | 80 | 85 | 90 | | -110 | 80 | 85 | 90 | 95 | | -120 | 85 | 90 | 95 | 100 | | -130 | 90 | 95 | 100 | 105 | | -140 | 95 | 100 | 105 | 110 | | -150 | 100 | 105 | 110 | 115 | | -160 | 105 | 110 | 115 | 120 | | -170 | 110 | 115 | 120 | 125 | | -180 | 115 | 120 | 125 | 130 | | -190 | 120 | 125 | 130 | 135 | | -200 | 125 | 130 | 135 | 140 | | -210 | 130 | 135 | 140 | 145 | | -220 | 135 | 140 | 145 | 150 | | -230 | 140 | 145 | 150 | 155 | | -240 | 145 | 150 | 155 | 160 | | -250 | 150 | 155 | 160 | 165 | | -260 | 155 | 160 | 165 | 170 | | -270 | 160 | 165 | 170 | 175 | | -280 | 165 | 170 | 175 | 180 | | -290 | 170 | 175 | 180 | 185 | | -300 | 175 | 180 | 185 | 190 | | -310 | 180 | 185 | 190 | 195 | | -320 | 185 | 190 | 195 | 200 | | -330 | 190 | 195 | 200 | 205 | | -340 | 195 | 200 | 205 | 210 | | -350 | 200 | 205 | 210 | 215 | | -360 | 205 | 210 | 215 | 220 | | -370 | 210 | 215 | 220 | 225 | | -380 | 215 | 220 | 225 | 230 | | -390 | 220 | 225 | 230 | 235 | | -400 | 225 | 230 | 235 | 240 | | -410 | 230 | 235 | 240 | 245 | | -420 | 235 | 240 | 245 | 250 | | -430 | 240 | 245 | 250 | 255 | | -440 | 245 | 250 | 255 | 260 | | -450 | 250 | 255 | 260 | 265 | | -460 | 255 | 260 | 265 | 270 | | -470 | 260 | 265 | 270 | 275 | | -480 | 265 | 270 | 275 | 280 | | -490 | 270 | 275 | 280 | 285 | | -500 | 275 | 280 | 285 | 290 | | -510 | 280 | 285 | 290 | 295 | | -520 | 285 | 290 | 295 | 300 | | -530 | 290 | 295 | 300 | 305 | | -540 | 295 | 300 | 305 | 310 | | -550 | 300 | 305 | 310 | 315 | | -560 | 305 | 310 | 315 | 320 | | -570 | 310 | 315 | 320 | 325 | | -580 | 315 | 320 | 325 | 330 | | -590 | 320 | 325 | 330 | 335 | | -600 | 325 | 330 | 335 | 340 | | -610 | 330 | 335 | 340 | 345 | | -620 | 335 | 340 | 345 | 350 | | -630 | 340 | 345 | 350 | 355 | | -640 | 345 | 350 | 355 | 360 | | -650 | 350 | 355 | 360 | 365 | | -660 | 355 | 360 | 365 | 370 | | -670 | 360 | 365 | 370 | 375 | | -680 | 365 | 370 | 375 | 380 | | -690 | 370 | 375 | 380 | 385 | | -700 | 375 | 380 | 385 | 390 | | -710 | 380 | 385 | 390 | 395 | | -720 | 385 | 390 | 395 | >4. The chart displays a line graph with x-axis labeled 'Temperature (°C)' and y-axis labeled 'Value' (in °C). The legend indicates 'Value' for each curve. The data series are labeled numerically from '4' to '9'. The chart is saved as a PNG file named 'Temperature' and displayed on the left. The y-axis is labeled 'Temperature (°C)' and the x-axis is labeled 'Temperature (°C)'. The chart is annotated with numbers above the lines.Menü: Heizkreise
ECO-Funktionen
| Zeilennr. | Bedienzeile | Werkseinstellung | |
| HK1 | HKP | ||
| 730 | 1330 | Sommer-/Winterheizgrenze | 20°C |
Sommer-/Winterheizgrenze
Die Sommer-/Winterheizgrenze schaltet die Heizung je nach Temperaturverhältnis im Jahresverlauf ein oder aus. Diese Umschaltung erfolgt im Automatikbetrieb selbständig und erübrigt damit die Heizung durch den Benutzer ein oder auszuschalten.
Durch Verändern des eingegeben Wertes verkürzen oder verlängern sich die entsprechende Jahresphasen.
Erhöhen:
Umschaltung früher auf Winterbetrieb Umschaltung später auf Sommerbetrieb.
Senken:
Umschaltung später auf Winterbetrieb Umschaltung früher auf Sommerbetrieb.
• Die Funktion wirkt nicht in der Betriebsart
„Dauernd Komforttemperatur“

• In der Anzeige erscheint "ECO"
- Zur Berücksichtigung der Gebäudedynamik wird die Aussentemperatur

line
| Time | Temperature (°C) | |------|-------------------| | 0 | 16 | | 50 | 17 | | 1 | 18 | | 2358Z08 | 19 |Menü: Trinkwasser
Sollwerte
Das Trinkwasser kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und führen so zu unterschiedlichen Temperaturniveaus im TWW-Speicher. Bei eingeschalteter Solarfunktion gilt der Nennsollwert. Im Sommerbetrieb wird der Speicher durch den Kessel nur auf Reduziertssollwert aufgeladen.
| Zeilennr. Bedienzeile | Werkseinstellung |
| 1610 Nennsollwert | 55°C |
| 1612 Reduziertssollwert | 40°C |
| Bemessungsfrequenz | 50/60 Hz | |
| Maximale Leistungsaufnahme LOGON B G2Z2: 8 VA | ||
| Absicherung der Zuleitungen max. 6.3 AT | ||
| Klemmenverdrahtung | (Speisung und Ausgänge) Draht oder Litze (verdrillt oder mit Aderend-hülse):1 Ader: 0.5 mm^2...2.5 mm^2 2 Adern 0.5 . mm^2..1.5 mm^2 | |
| Funktionsdaten | Softwareklasse | A |
| Wirkungsweise nach EN 60730 1b (automatische Wirkungsweise) | ||
| Eingänge | Digitaleingänge H1 Schutzkleinspannung für potentialfreie klein-spannungsfähige Kontakte:Spannung bei offenem Kontakt: DC 12 VStrom bei geschlossenem Kontakt: DC 3 mA | |
| Analogeingang H1 Schutzkleinspannung | Arbeitsbereich: DC (0...10) VInnenwiderstand: >100 kΩ | |
| Netzeingang S3 und 4 | AC 230 V (±10 %)Innenwiderstand: >100 kΩ | |
| Fühlereingang B9Fühlereingänge B1, B2, B3, BX1 und BX2 | NTC1k (QAC34)NTC10k (QAZ36, QAD36) | |
| Zulässige Fühlerleitungen (Cu) | ||
| Bei Leitungsquerschnitt: 0.25 0.5 0.75 | 1.0 1.5 (mm2) | |
| Maximallänge: 20 40 60 80 120 (m) | ||
| Ausgänge | RelaisausgängeBemessungsstrombereichMaximaler EinschaltstromMaximaler Gesamt-Strom (aller Relais)Bemessungsspannungsbereich | AC 0.02...2 (2) A15 A während ≤1 sAC 6 AAC (24...230) V (für potentialfreie Ausgänge) |
| Schnittstellen | BSBMax. LeitungslängeGrundgerät-PeripheriegerätMax. GesamtleitungslängeMinimaler Leitungsquerschnitt | 2 Draht-Verbindung nicht vertauschbar200 m400 m (Max. Kabelkapazität: 60 nF)0.5 mm^2 |
| Schutzart und Schutzklasse | Gehäuseschutzart nach EN 60529 | IP 00 |
| Schutzklasse nach EN 60730 | Kleinspannungsführende Teile entsprechenbei sachgerechtem Einbau den Anforderun-gen für Schutzklasse II | |
| Verschmutzungsgrad nach EN 60730 | Normale Verschmutzung | |
| Standards, Sicherheit, EMV etc | CE-Konformität nachEMV-Richtlinie- Störfestigkeit- EmissionenNiederspannungsrichtlinie- elektrische Sicherheit | 89/336/EWG- EN 61000-6-2- EN 61000-6-373/23/EWG- EN 60730-1, EN 60730-2-9 |
| Klimatische Bedingungen | Lagerung nach IEC721-3-1 Klasse 1K3 | Temp. -20...65°C |
| Transport nach IEC721-3-2 Klasse 2K3 | Temp. -25...70°C | |
| Betrieb nach IEC721-3-3 Klasse 3K5 | Temp. 0...50°C (ohne Betauung) | |
Service:
