BEDIENUNGSANLEITUNG EBK 960 BOMANN

HAUSHALTSAUNBAKTSONSKOCHFELDNDUKIONSKOCHFELD

Allgemeine Hinweise Seite 3

Spezielle Sicherheitshinweise für dieses Gerät ...... Seite 4

Auspacken des Gerätes …… Seite 5

Geräteausstattung Seite 6

Installation ...... Seite 6

Inbetriebnahme / Betrieb Seite 7

Reinigung Seite 10

Störungsbehebung ...... Seite 11

Technische Daten Seite 12

Garantie Seite 12

Entsorgung Seite 13

EinleitungEinleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden:

WARNUNG:WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEISHINWEIS

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

INWEISHINWEIS

Die Darstellungen können vom Originalgerät abweichen.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen / professionellen Gebrauch bestimmt.

• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.

• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.eingebauten Zustand.

• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung und Feuchtigkeit fern.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung, Benutzerwartung oder bei Störung.
• Das Gerät und ggf. das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

⚠️ WARNING: 30 ARND Naggefahr! Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen beistergtelnebersbefahrten

• Der Anschluss des Gerätes muss den geltenden Normen und Bestimmungen entsprechen und darf nur von einem autorisierten Fachmann ausgeführt werden.
• Das Gerät darf nicht benutzt werden, wenn die Glasoberfläche Risse hat oder gebrochen ist.
• Die Anwendung von Hochdruckreinigern bzw. Dampfstrahlreinigern ist verboten. Eindringende Flüssigkeit kann zum Stromschlag führen. Setzen Sie das Gerät keinesfalls unter Wasser.

WARNUNG: Heiße Oberfläche! Verbrennungsgefahr!

• Während des Betriebes kann die Temperatur der berührbaren Oberfläche sehr hoch sein.
• Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel und Deckel, sollten nicht auf der Kochebene abgelegt werden, da sie heiß werden können.
• Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es reinigen!

WARNUNG: Brandgefahr!

• Überhitzte Fette und Öle können sich schnell entzünden. Nie Fett und Öl unbeaufsichtigt erhitzen. Falls sich Öl/Fett entzündet, NIEMALS mit Wasser löschen. Sofort Gerät ausschalten und Flammen vorsichtig z. B. mit einem Deckel oder einer Löschdecke abdecken.
• Verwenden Sie das Kochfeld nicht als Ablagefläche.

WARNUNG:VGABRMDNeitsschäden!

Personen mit Herzschrittmacher dürfen dieses Gerät nicht verwenden. Sie sollten einen Mindestabstand von 60 cm zum Gerät halten, wenn es in Betrieb ist. Verwendung erst nach Rücksprache mit dem Arzt.

- Betreiben Sie das Gerät nicht an einer externen Zeitschaltuhr oder einem separaten Fernwirksystem.

• Stellen Sie sicher, dass bei der Montage eine ausreichende Luftzirkulation gewährleistet ist und die Lüftungsöffnungen nicht blockiert werden.
• Lagern Sie keine Reinigungsmittel oder leicht entzündliche Materialien in unmittelbarer Nähe des Gerätes auf.
• Schalten Sie das Kochfeld nach Gebrauch aus. Verlassen Sie sich nicht allein auf die automatische Topferkennung (Abschaltautomatik).
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinderkirdejinger sind als 8 Jahre, sind von dem Gerät fernzuhalten.
• Kinderkläufen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wertung dürfen nicht durch Kinderkindergeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
• Verwenden Sie keine aggressiven abrasiven Reiniger oder scharfe Metallgegenstände für die Reinigung der Glasoberfläche. Das Glas kann zerkratzt oder zerstört werden.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen lassen.

Auspacken des Gerätes

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie säm tliches Verpackungsmaterial, wie Folien, Füllmaterial und Kartonverpackung.
• Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
• Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Händler.

i HINWEISHINWEIS

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen, das Gerät wie unter „Reinigung“ beschrieben zu säubern.

Geräte Gausstattungsa

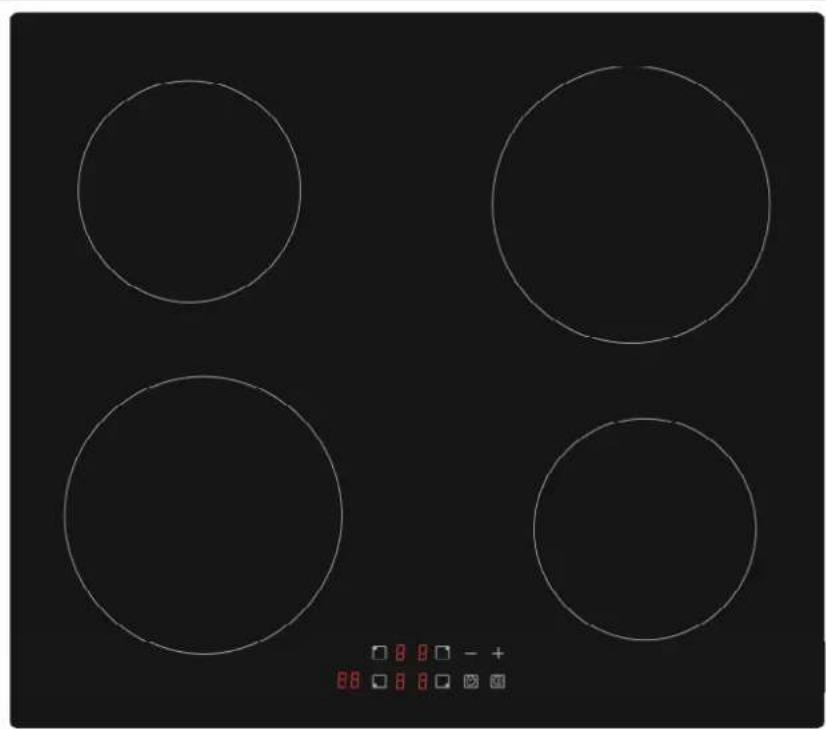

Kochfeldanordnung Kochfeldanordnung

HINWEISHINWEIS

Die aufgeführten Leistungen können nach Material und/oder Größe des Kochgeschirrs v eren.

1 Bedienfeld

2 ∅180 mm / 2000 W

3 ∅ 160 mm / 1500 W

4 ∅ 180 mm / 2000 W

5 ∅ 160 mm / 1500 W

LieferumfangLieferumfang

Installationsmaterial: 4 x Befestigungsklammer, 4 x Befestigungsschraube

Die Installation sowie der Anschluss a das Stromnetz darf nur durch einen autorisierten Fac ann ausg eführt werden.

ACHTUNGACHTUNG

• Die Arbeitsplatte, der Umbauschränk, Furniere , Kunststoffbeläge, verwendete Kle r etc. müssen ausreichend hitzebeständig sein.
• Das Gerät muss so installiert werden, dass Hitze abgeführt werden kann. Luftein tritt (D) und Luft-austritt (E) dürfen nicht blockiert sein.
• Das Gerät entspricht der Wärmes tzklasse Y, d. h. es darf nur auf einer Seite ne n höheren Küchenmöbeln oder Wänden eingebaut werden.
• Der Abstand zwischen Kochfeld und einer Duns t-abzugshaube muss mindestens soß sein, wie in der Montageanweisung der Du abzugshaube vorgegeben ist!
• Unterhalb des Ausschnitts muss ein Mindestabstand (B) ver bleiben. In diesem Bereich dürfen sich keine wärmeempfindlichen G enstände

(Unterschrank, Schublade tc.) befinden. Eventuell vorhandene Seitenwän oder Schublade n-kästen müssen entsprech ausgesagt beziehungsweise ausgebaut wurden.

- Halten Sie Sicherheitsabs ände ein; ausreichende Luftzirkulation muss gewärleistet sein :

A 600 - 750 mm

B 50 mm

C 20 mm

D Lufteintritt

E Luftaustritt

Arbeitsplatzterzins installation orbitreten

ACHTUNGACHTUNG

Kleben Sie vor dem Sägen d äußeren Rand des Ausschnittes mit breitem Kle band ab, um Spuren der Stichsäge auf der Arbeits atte zu vermeiden.

• Die Arbeitsplatte muss ein Stärke von mindestens 30 mm haben, sie muss waagerecht liegen und an der Wandseite gegen übe ufende Flüssigkeiten bzw. Feuchtigkeit abgedictet sein.
• Die Schnittflächen (Ausschnittkanten) müssen mit speziellem Lack, Silikonkitschuk oder Gießharz versiegelt werden, um Außenellen durch Feuchtl gkeit zu verhindern.
• Reinigen und trocknen Si die Arbeitsplatte im Bereich des Ausschnittes ündlich.

Ausschnitt Arbeitsplatte Arbeitsplatte

Bereiten Sie den Ausschnitt der Arbeitsplatte g e- mäß der Maßskizze vor.

Abmessungen in mm

Einbau des KochfeldesEinbau des Kochfeldes

1 2 3 4 1 2 3 4

1 Kochfeld
2 Arbeitsplatte
3 Klammer
4 Schraube

• Kontrollieren Sie zunächst die ab Werk angebrachte Kochfelddichtung am Kochfeldrahmen auf Unversehrtheit und den genauen Sitz.
• Setzen Sie das Kochfeld mit dem Anschlusskabel voran und mit dem Bedienfeld nach vorne in den vorbereiteten Ausschnitt.
• Achten Sie darauf, dass die Abstände zum Ausschnitt an allen vier Seiten gleich sind und die Dichtung auf der Arbeitsplatte aufliegt.
• Fixieren Sie das Kochfeld je nach Arbeitsplattenstärke, indem Sie die beiliegenden Klammern (3) von unten an die vorgesehenen Bohrungen des Kochfeldes ansetzen und mit den Schrauben (4) befestigen.

Elektrischer Anschluss Elektrischer Anschluss

Hinweise für den autorisierten Fachmann

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
- Der Anschluss an einer Haushaltssteckdose sowie die Verwendung von Mehrfachsteckdosen oder Verlängerungskabeln sind nicht zulässig.
- Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlageführteischen Schlag

• Vergewissern Sie sich vor dem Anschluss, dass die Spannungsversorgung mit den Angaben auf dem Typenschild (Geräteunterseite) sowie dem Schaltplan übereinstimmt.
• Verwenden Sie die Zugentlastung für das Kabel.
• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die

Trennvorrichtung muss mit einer Kontaktöffnungsbreite von min. 3 mm ausgeführt sein.

- Das Anschlusskabel muss so verlegt sein, dass es nicht mit heißen Teilen des Gerätes in Berührung kommen kann. Führen Sie das Netzkabel nicht über scharfe Ecken und Kanten.

NetzanschlussNetzanschluss

Die Steckdose muss entsprechend der Normen an einem einpoligen Schutzschalter angeschlossen sein. Der Anschluss ist nachstehend dargestellt:

L1 N1 ⊕ N2 L2 L N PE L-N: 220V-240V~

L1 N1 ⊕ N2 L2 L N PE L2 L1-N2: 380V-415V 2N~

i HINWEISHINWEIS

L1-braun L2-schwarz P3=grün-gelb N1=blau N2-grau

Inbetriebnahme / Betrieb

Kochmulden / Induktionskochfelder – Tipps zum EnergiesparenEnergiesparen

Nutzen Sie Pfannen und Töpfe mit ebenen Böden. Unebene Böden erhöhen den Energieverbrauch.

Der Durchmesser von Topf- und Pfannenböden soll mit der Größe der Kochstelle übereinstimmen. Zu kleine Pfannen und Töpfe auf der Kochstelle führen zu Energieverlusten. Beachten Sie:

Geschirrhersteller geben teilweise den oberen Topfdurchmesser an. Er is meistens größer als der Durchmesser des Topfbodens.

Verwenden Sie für geringere Mengen einen kleinen Topf. Ein großer, nur wenig gefüllter Topf benötigt unnötig viel Energie.

Verwenden Sie möglichst wenig Wasser. Das spart Energie. Bei Gemüse bleiben Vitamine erhalten. Schließen Sie Töpfe immer mit einem passenden Deckel. Beim Kochen ohne Deckel benötigen Sie

viermal mehr Energie. Bei Verwendung von Glasdeckeln kann nochmals Energie gespart werden, da Sie in den Topf sehen können ohne den Deckel öffnen zu müssen.

Verwenden Sie einen Schnellkochtopf, um die Garzeit deutlich zu reduzieren und dadurch Energie zu sparen.

Schalten Sie die genutzten Kochstellen nach dem Ankochen oder Anbraten rechtzeitig auf eine kleinere Leistungsstufe runter.

Nutzen Sie die Restwärme der Pfanne, Topf und des Gargut. Schalten Sie 5-10 Minuten vor Garzeitende die Kochstellen aus.

Funktionsprinzptionsprinzip

Beim Kochen mit Induktion entsteht die Hitze mittels magnetischer Kräfte erst dann, wenn Kochgeschirr mit magnetisierbarem Boden auf eine eingeschaltete Kochstelle gestellt wird. Dabei wird nur der Kochgeschirrboden erhitzt, nicht aber die Kochstelle selbst.

Vorteile: Zeitsparnis, Energiesparend, leichte Reinigung, kontrollierte Wärmezufuhr und Sicherheit

Auswahl des KochgeschirrsAuswahl des Kochgeschirrs

Für Induktionskochstellen wird Kochgeschirr aus magnetisierbarem Material benötigt. Kochgeschirr wird mit dem Hinweis „Induktionsherd geeignet“ versehen.

Grundsätzlich können Sie alle eisenhaltigen Kochgeschirre verwenden. Geeignet oder nicht, zeigt Ihnen ein kurzer Versuch:

Stellen Sie das fragliche Kochgeschirr mit etwas Wasser auf. Zeigt das Display der Kochstelle die Leistungsstufe an, so ist das Geschirr geeignet. Erscheint im Display die Anzeige [⁻], so ist das Geschirr für Induktionskochen ungeeignet.

Verwenden Sie kein Kochgeschirr aus herkömmlichem Edelstahl, Glas, Keramik, Kupfer oder Aluminium.

Falsch!Falsch!

Kochgeschirr zu klein.

Wärmeverlust!

Kochgeschirrboden uneben.

Schlechter Wärmeübergang!

Deckel schließt nicht richtig.

Wärmeverlust!

Richtig! Rohstigaren Sie Zeitpand Energie!

Durchmesser des Kochgeschirrs stimmt mit dem Durchmesser der Kochstelle

überein. Der Geschirrboden liegt vollständig auf und der Deckel schließt ordnungsgemäß.

ACHTUNG:ACHTUNG:

Die Kochoberfläche und der Boden des Kochgeschirrs müssen stets sauber und trocken sein.

Topferkennung Topferkennung

Die Heizfunktion wird unterbrochen, wenn:

• Kochgeschirr ungeeigneter Größe oder
• aus nicht- magnetischem Material verwendet wird,
• ein Fremdkörper auf dem Kochfeld liegt oder
• das Kochgeschirr heruntergenommen wurde.

Im Display der jeweiligen Kochstelle blinkt die Anzeige [5] auf. Wird nicht innerhalb einer Minute ein geeignetes Kochgeschirr aufgestellt, schaltet sich das Gerät in den Bereitschaftsmodus. Nach ca. einer weiteren Minute schaltet sich das Gerät automatisch aus.

Allgemeine Hinweise zur Bedienung

• Die Bedienung des Gerätes erfolgt über Senso r-tasten am Bedienfeld.
• Die Tasten reagieren auf leichte Berührung. Sie brauchen keinen Druck auszuüben.
• Das Gerät reagiert am besten bei Berührung der Tasten mit der Fingerkuppe und trockenen Händen.
• Wenn eine Berührung registriert wurde, ertönt ein kurzer Signalton.

- Achten Sie darauf, dass das Bedienfeld stets sauber und trocken ist. Gegenstände oder ein dünner Flüssigkeitsfilm kann die Bedienung erschweren.

Bedienfeld Bedienfeld

1 2 - + 1 3 4

1 Kochstellen- Auswahl, mit den Tasten wählen Sie die zu verwendende Kochstelle an.
2 Leistungs- / Timerregelung, m it den Tasten nehmen Sie die Einstellung der Leistung sowie des Timers vor: (+)(e)höhen / (-) verringern
3 Timer, mit der Taste wählen Sie die Timerfunktionen an.
4 Ein/Aus, mit der Taste schalten Sie das Kochfeld ein bzw. aus.

Einflusschalten einer Kochstellechalten einer Kochstelle

• Stellen Sie geeignetes Kochgeschirr auf die zu verwendende Kochstelle.
• Schalten Sie das Kochfeld über die Taste 4 ein.
• Wählen Sie die Kochstelle über die Tasten 1 an. Die Anzeige [.] neben der entsprechenden Kochstelle blinkt auf.
• Stellen Sie eine Leistungs stufe von 1 bis 9 mit den Tasten 2 ein. Durch gedrückt halten der Taste (+)(oder (-)) wird die Einstellung kontinuierlich verändert.
• Zum Ausschalten einer Kochstelle, wählen Sie die Kochstelle erneut an und drücken die Taste (-), bis die Anzeige [0] erscheint.

Alternativ halten Sie gleichzeitig die Tasten (+)(+) und (-) gedrückt, die Leistung stellt sich zurück auf Stufe 0 und die Kochstelle ist ausgeschaltet.

RestwärmeanzeigeRestwärmeanzeige

WARNUNG: Verbindungsgefahr!

Berühren Sie nicht die Kochstellen solange die Restwärmeanzeige leuchtet.

Nach dem Ausschalten einer Kochstelle wird die Restwärme der entsprechenden Stelle mit [H] angezeigt. Dieses warnt vor Berühren der Stelle.

Timerfunktionen

Allgemeine Hinweise

• Mit dem Timer können Sie eine oder mehrere Kochstelle nach einer eingestellten Dauer automatisch ausschalten.
• Der Timer kann zwischen 1 und 99 Minuten eingestellt werden. Solange die Minutenanzeige im Timer-Display blinkt, kann die Einstellung überschrieben werden.
• Ein roter Punkt neben der Leistungsstufe zeigt an, dass für diese Kochstelle ein Timer eingestellt ist.
• Im Ti mermodus kann die Leistungsstufe geändert werden, ohne die Zeiteinstellung zu verändern.
• Die Timerfunktion wird mit dem Ausschalten des Gerätes aufgehoben.

Timer verwenden, um eine Kochstelle auszuschalten

• Wählen Sie die Kochstelle, für die Sie den Timer einstellen möchten.
• Drücken Sie die Timer- Taste 3. Das Timer-Display zeigt [10] und die blinkende [0] kann überschrieben werden. Nehmen Sie die Einstellung mit den Tasten 2 vor.
• Drücken Sie die Timer- Taste 3 erneut, die [1] blinkt und kann überschrieben werden. Nehmen Sie die Einstellung mit den Tasten 2 vor.
• Das Timer- Display zeigt die verbleibende Restzeit an.

Timer verwenden, um mehrere Kochstellen auszuschalten

- Nehmen Sie die Timereinstellung für mehrere

Kochstellen wie unter „Timer verwenden, um eine Kochstelle auszuschalten“ vor.

- Das Timer-Display zeigt die verbleibende Restzeit der Kochstelle an, für welche die kürzeste Laufzeit gewählt wurde. Die Kochstelle ist durch den blinkenden Punkt neben der Leistungsstufe zu erkennen.

Nach Ablauf der Betriebslaufzeit dieser Kochstelle, zeigt das Display die verbleibende Restzeit der Kochstelle an, für welche die nächstkürzere Laufzeit gewählt wurde.

i HINWEISHINWEIS

Sie können sich jederzeit die Restlaufzeit einer anderen Kochstelle anzeigen lassen. Wählen Sie dafür die entsprechende Kochstelle an.

Nach Ablauf der eingestellten Zeit schaltet sich der Kochstellenbetrieb automatisch ab, mehrere Signaltöne ertönen und das Timer-Display zeigt [.-] an.

TimerTilakurzzeltwecker verwendem

i HINWEISHINWEIS

Der Kurzzeitwecker dient nicht dem automatischen Ausschalten einer Kochstelle. Er ist lediglich eine Erinnerungsfunktion während des Kochens. Die Auswahl einer Kochstelle ist nicht erforderlich.

• Die Einstellung des Timers als Kurzzeitwecker erfolgt wie unter „Timer verwenden, um eine Kochstelle auszuschalten“ ohne eine Kochstelle anzuwählen.
• Nach Ablauf der eingestellten Zeit, ertönen mehrere Signaltöne und das Timer-Display zeigt [..] an.

Löschen der Timereinstellungen Löschen der Timereinstellungen

• Wählen Sie die Kochstelle, für die Sie den Timer aufheben möchten.
• Drücken Sie die Timer-Taste 33. Das Timer-Display blinkt.
• Drücken Sie die Taste ((-), bis die Anzeige [00] erscheint, die Einstellung wurde aufgehoben.

Kindersicherung Kindersicherung

i HINWEISHINWEIS

Zur Absicherung gegen ungewollte Bedienung ist das Gerät mit einer Sperrfunktion ausgestattet. Bei Aktivierung sind alle Tasten, außer der Ein/Aus Taste, für die Bedienung gesperrt.

Halten Sie gleichzeitig die Tasten (+) und (-) für einige Sekunden gedrückt. Das Timer-Display zeigt die Aktivierung mit [L_0] an.

Um die Kindersicherung zu deaktivieren, halten Sie beide Tasten erneut für einige Sekunden gedrückt.

ÜberhitzungsschutzÜberhitzungsschutz

Ein Temperatursensor überwacht den Innenraum des Gerätes. Bei Übertemperatur wird das Gerät automatisch ausgeschaltet, um Schäden zu vermeiden.

Abschaltautomatik Abschaltautomatik

Die Abschaltautomatik ist eine Schutzfunktion für Ihr Gerät. Ist eine Kochstelle lange Zeit in Betrieb und Sie nehmen keine Eingabe am Bedienfeld vor, wird die Abschaltautomatik aktiviert. Die Standardzeiten der unterschiedlichen Leistungsstufen entnehmen Sie der nachstehenden Tabelle:

Leistungstufe Leistungstufe
	1	2	3	4	5	6	7	8	9
Abschaltzeit Std.	8	8	8	4	4	4	2	2

Energiesparen

• Setzen Sie das Kochgeschirr vor dem Einschalten der Kochstelle auf.
• Der Boden des Kochgeschirrs und die verwend e- llungen te Kochstelle sollten gleich groß sein.

- Decken Sie das Kochgeschirr auf der Kochstelle, wenn möglich, immer mit einem Deckel ab.

ReinigungReinigung

⚠️ WARNING:WARNUNG:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich ausschalten und ggf. den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es reinigen oder warten!
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! StreifascDlaggefahr! kann zu Schäden an Kunststoffteilen führen.
• V erwenden Sie niemals leicht entzündliche Substanzen, wie Verdünner, Petroleum, Benzin oder Säuren zum Reinigen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

ACHTUNG:ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Verwenden Sie keine aggressiven, scheuernden Reinigungsmittel oder scharfe Metallgegenstände für die Reinigung. Die Glasoberfläche kann zerkratzt oder zerstört werden.
• Beachten Sie grundsätzlich die Anwendungs- und Sicherheitshinweise der Reinigungsmittel.

Reinigung des Kochfeldes Reinigung des Kochfeldes

Reinigen Sie das Kochfeld nach jedem Gebrauch. So brennen Kochreste nicht fest.

Verschmutzungzung	Reinigungsmethodemethode	Reinigungsmterialien
Schmutz hat sich ange-sammelt	Warmes Wasser und mit einem Schwamm trocken-reiben.	Spezial-Reinigungsschwamm für Glaskeramik
Ringe und Kalkränder	Warmen Essig auf-tragen, mit weichem Tuch abreiben; al-ternativ Spezialmittel verwenden.	Spezialmittelfür Glaskeramik
Zucker, geschmol-zenes Alu-minium oder Kunststoff	Mit Glaskeramik-Schaber entfernen.	Spezialmittelfür Glaskera-mik; Glaskera-mik-Schaber

Störungsbehebung

Bevor Sie sich an den Kundenservice wenden oder einen Fachmann hinzu rufen

Problem	Mögliche Ursache	Abhilfe
Gerät funktioniert nicht	Stromversorgung ist unterbrochen.	Kontrollieren Sie die Haussicherung.
Das Bedienfeld reagiert nicht oder schlecht	Kindersicherung ist aktiviert.Die Bedienfläche ist nicht sauber, trocken.	Kindersicherung deaktivieren.Reinigen und trocknen Sie die Bedienfläche.
Gerät summt bei hoher Leistungsstufe	Wird durch die Induktions-Technologie verursacht	Kein Fehler.
Verschmutzungzung	Reinigungsmethodemethode	Reinigungsmaterialien
Kochgeschirr wird nicht heiß	Kochgeschirr ist ungeeignet.	Verwenden Sie Induktion geeignetes Kochgeschirr.
Knackgeräusche beim Kochen	Kann durch die Kochgeschirrkonstruktion (Schichten verschiedener Metalle) verursacht werden.	Kein Fehler.
Lüftungsgeräuschen nach dem Ausschalten	Für den Überhitzungsschutz läuft der Lüfter noch einige Zeit nach.	Kein Fehler.Die Stromversorgung nicht abschalten.

i HINWEISHINWEIS

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an Ihren Fachhandel oder den Kundenservice (siehe „Garantie“)

FehlercodesFehlercodes

Bei Fehlfunktionen begibt sich das Kochfeld automatisch in einen Schutzmodus und der entsprechende Fehlercode wird angezeigt:

Code	Vöglich der Ursache	Mögliche Ursache
E4/E5	Fehler mit Temperatursensor
E7/E8	Fehler mit Temperatursensor IGBT
E2/E3	Problem mit Spannungsversorgung
E6/E9	Schlechte Wärmeübertragung

Trennen Sie das Kochfeld eine Zeit lang vom Stromnetz. Schalten Sie die Haussicherung aus oder wieder ein. Wenn der Fehlercode erneut erscheint, wenden Sie sich an den Kundenservice.

Technische Daten

Elektrischer Anschluss......

Netzspannung: 220-240 V\~ / 400 V 2N\~

Netzfrequenz: 50/60 Hz

Leistungsaufnahme: 7000 W

Absicherung: 2 x 16 A

Abmessung H x B x T / Gewicht......

Kochfeld: 6.0 x 59.0 x 52.0 cm

Ausschnitt Arbeitsplatte: 56.0 x 49.0 cm

Nettogewicht: ......ca. 8.3 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Produktinformationen zu elektrischen Hausproduktinformationen zu elektrichetekarantie haltskochmulden gehässch 66/2014 gemäß EU 66/2014 Garantiebedingungen

BrandBrand		BOMANNBOM
Modellkennungkennung		EBK 960EBK
Art der Kochmulde		Einbau
Anzahl der Kochmulden und/oder Kochflächen		4
Heiztechnik (Induktions-kochzonen und -kochflächen, Strahlungs-kochzonen, Kochplatten)		Induktion
Bei kreisförmigen Kochzonen oder -flächen: Durch-messer der nutzbaren Oberflächen für jede elektrisch beheizte Kochzone, auf 5 mm genau	Zone 1	\emptyset180 mm
	Zone 2	\emptyset160 mm
	Zone 3	\emptyset180 mm
	Zone 4	\emptyset$ 160 mm
Bei nicht kreisförmigen Kochzonen oder -flächen:Länge und Breite der nutzbaren Oberflächen für jede elektrisch beheizte Kochzone / Kochfläche, auf 5 mm genau	Zone 1	-
	Zone 2	-
	Zone 3	-
	Zone 4	-
Energieverbrauch je Kochzone oder -fläche je kg(EC Electric cooking)	Zone 1	187.2 Wh/kg
	Zone 2	183.8 Wh/kg
	Zone 3	203.5 Wh/kg
	Zone 4	211.4 Wh/kg
Energieverbrauch je Kochmulde je kg(EC Electric cooking)		196.5 Wh/kg

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Über- sendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Ge-

Hinweis zur Richtlinienkonformität Hinweis zur Richtlinienkonformität anweisung, unsachgemäßer Behandlung

Hiermit erklärt der Hersteller, dass sich das Gerät EBK 960 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns

autorisierte Stellen Arbeiten an dem Gerät vornehmen.

1. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

GarantieabwicklungGarantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, die Internetseite des Serviceportals

www.sli24.de

aufzurufen. Nach Eingabe des Gerätetyps wird Ihnen angezeigt, wie die Reklamation bearbeitet wird.

C. Bomann GmbH C. Bomann GmbH Heinrich-Horten-Straße 17 D-47906 Kempen

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

WARNUNG:WARNUNG:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

BOMANN®

C. Bomann GmbH. Bomann GmbH

www.bomann.dewww.bomann.de

Made in P.R.C.
