BEDIENUNGSANLEITUNG PCTV 310e PINNACLE

Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs darf ohne ausdrückliche schriftliche Genehmigung von Pinnacle Systems GmbH, Braunschweig, reproduziert oder anderweitig übertragen werden.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Dieses Handbuch wurde auf chlorfrei gebleichtem Papier mit lösungsmittelfreier Farbe gedruckt.

Pinnacle Systems GmbH hat dieses Handbuch nach bestem Wissen erstellt, übernimmt aber nicht die Gewähr dafür, dass Programme/Systeme den vom Anwender angestrebten Nutzen erbringen.

Die Benennung von Eigenschaften ist nicht als Zusicherung zu verstehen.

Pinnacle Systems GmbH behält sich das Recht vor, Änderungen an dem Inhalt des Handbuchs vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben.

Allen Angeboten, Verkaufs-, Liefer- und Werkverträgen von Pinnacle Systems GmbH einschließlich der Beratung, Montage und sonstigen vertraglichen Leistungen liegen ausschließlich die Allgemeinen Verkaufs- und Lieferbedingungen von Pinnacle Systems GmbH zugrunde.

Inhaltsverzeichnis

Einführung ....1

Lieferumfang 2

Systemvoraussetzungen 3

Computer-Hardware....3

Computer-Software 3

Anschlüsse 4

Anschlüsse – Vorderseite ....4

Anschlüsse – Rückseite 4

PC-Anschluss 5

Antennenanschluss 5

Anschluss von Videogeräten (optional) 5

Beispielkonfiguration 6

Tipps zur Antennenpositionierung....7

Verwendung der Fernbedienung....8

LED-Anzeige 8

Technische Daten....9

Bussystem....9

TV- / FM-Tuner....9

Video Decoder / Analog Demodulator....9

DVB-T Demodulator....9

TV Formate 9

A/V-USB 2.0-Controller ....10

Antennen-Eingänge 10

Notizen

Herzlichen Glückwunsch zum Erwerb von PCTV 310e!

PCTV 310e vereint vier Geräte in einem: Es ermöglicht Ihnen den Empfang sowohl von DVB-T als auch von herkömmlichem analogen Fernsehen (über Kabel oder Antenne) und von FM-Radio. Außerdem können Sie alternativ den analogen Videoeingang nutzen, zum Beispiel um Ihre alten Videokassetten zu digitalisieren.

DVB-T (Digital Video Broadcasting Terrestrial), das digitale terrestrische Fernsehen, bietet eine große Auswahl an Sendern bei hervorragender Bild- und Tonqualität, ohne dass eine Satellitenschüssel oder ein Kabelanschluss vorhanden sein muss.

Für die Zukunft geplant - und teilweise schon regional verfügbar - sind weitere Dienste, wie etwa Digitalradio, interaktives TV und IP-Daten-Empfang.

Gemeinsam mit der Pinnacle MediaCenter-Software (je nach Ausstattung) bietet Ihnen PCTV 310e neben Live-TV und Live-Radio auch zeitversetztes Fernsehen bzw. Radio-Hören (Timeshift) sowie qualitativ hochwertige Aufzeichnungen von Sendungen auf Festplatte und beschreibbarer DVD.

Zudem erhalten Sie Zugang zu den freien Informationsdiensten Teletext und Elektronischer Programmführer (EPG), wodurch Sie jederzeit gewünschte Informationen abrufen können und Ihnen eine Aufnahmeprogrammierung auf einfachste und komfortabelste Weise geboten wird.

Und nun wünschen wir Ihnen viel Spaß mit PCTV 310e!

Weitere Informationen zu DVB-T finden Sie beispielsweise im Internet unter www.dvb.org.

PCTV 310e Fernbedienung mit Batterien

USB-Kabel Kabeladapter mit zusätzlichem
Composite Video-Adapter

Installations-CD

Kurzanleitung

Auf CD-ROM:

Benutzerhandbuch,

Hardware-Anleitung,

Fernbedienungs-Anleitung

Je nach Auslieferungsvariante kann der Lieferumfang von dem hier geschilderten abweichen. Änderungen von Design/Technik vorbehalten.

Systemvoraussetzungen

Damit PCTV 310e einwandfrei funktionieren kann, muss Ihr System die folgenden Voraussetzungen erfüllen:

Computer-Hardware

Prozessor

Mindestens: Intel Pentium 4 mit 2 GHz oder vergleichbarer AMD Athlon XP-Prozessor (für reinen DVB-T-Empfang reicht ein Pentium 4 mit 1,6 GHz)

Empfohlen: Intel Pentium 4 mit 2,5 GHz oder vergleichbarer AMD Athlon 64

Arbeitsspeicher

Mindestens: 256 MByte RAM

Empfohlen: 512 MByte RAM

Festplatte

Mindestens: IDE-Festplatte mit Master Mode-Treibern und mit 5 GB freiem Speicherplatz

Empfohlen: U-DMA-Festplatte mit 20 GB freiem Speicherplatz

Grafikkarte

Mindestens: DirectX8-kompatible Grafikkarte

Empfohlen: DirectX9- oder höher-kompatible Grafikkarte

Soundkarte

Mindestens: DirectX9-kompatible Soundkarte

USB-Anschluss

USB 2.0-kompatibler Anschluss („Hi-Speed“)

CD-ROM- / DVD-ROM-Laufwerk bzw. -Recorder

Mindestens: CD-ROM- oder DVD-ROM-Laufwerk

Empfohlen: CD- oder DVD-Recorder

Computer-Software

Windows XP (Home Edition, Professional Edition oder Media Center Edition 2005) mit dem neuesten Service Pack

Anschlüsse – Vorderseite

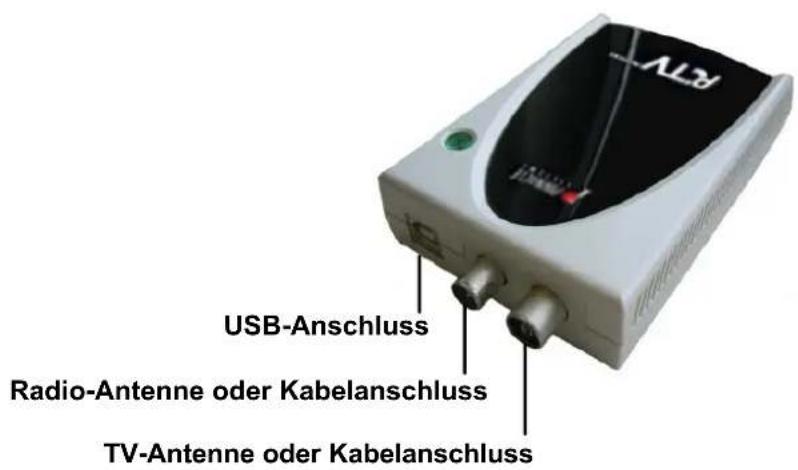

Anschlüsse – Rückseite

PC-Anschluss

Bitte verbinden Sie den USB-Anschluss von PCTV 310e mit Ihrem PC.

Verwenden Sie hierfür bitte ausschließlich das beiliegende USB-Kabel.

Antennenanschluss

Bitte verbinden Sie den TV-Antennen-Eingang von PCTV 310e mit Ihrer TV-Hausantenne bzw. Ihrer Zimmerantenne (Koaxial-Anschluss) oder mit Ihrem Kabelanschluss.

Zusätzlich verbinden Sie bitte den Radio-Antennen-Eingang von PCTV 310e mit Ihrer Radio-Hausantenne bzw. Ihrer Zimmerantenne (Koaxial-Anschluss) oder mit Ihrem Kabelanschluss.

Um die Antennen anzuschließen, benötigen Sie die entsprechenden Kabel.

Bitte beachten Sie hierbei, dass die Qualität der Kabel wesentlich zur Empfangsleistung beiträgt.

Anschluss von Videogeräten (optional)

Bitte schließen Sie Ihre Videoquelle (zum Beispiel einen Camcorder, Videorecorder oder DVD-Player) an den entsprechenden Video-Eingang des Kabeladapters von PCTV 310e an. Hierbei können Sie jedes Videogerät verwenden, das ein S-Videosignal oder ein Composite Videosignal liefert. Dieses ist unabhängig vom verwendeten Videosystem (zum Beispiel VHS, S-VHS, Hi8 oder Video 8).

Um Ihr Videogerät an den Composite Video-Eingang von PCTV 310e anzuschließen, stecken Sie bitte zuvor den Composite Video-Adapter auf den S-Video-Eingang des Kabeladapters.

Besitzt Ihre Videoquelle einen S-Videoausgang, schließen Sie bitte aus

Qualitätsgründen diesen, und nicht den Composite Video-Ausgang an.

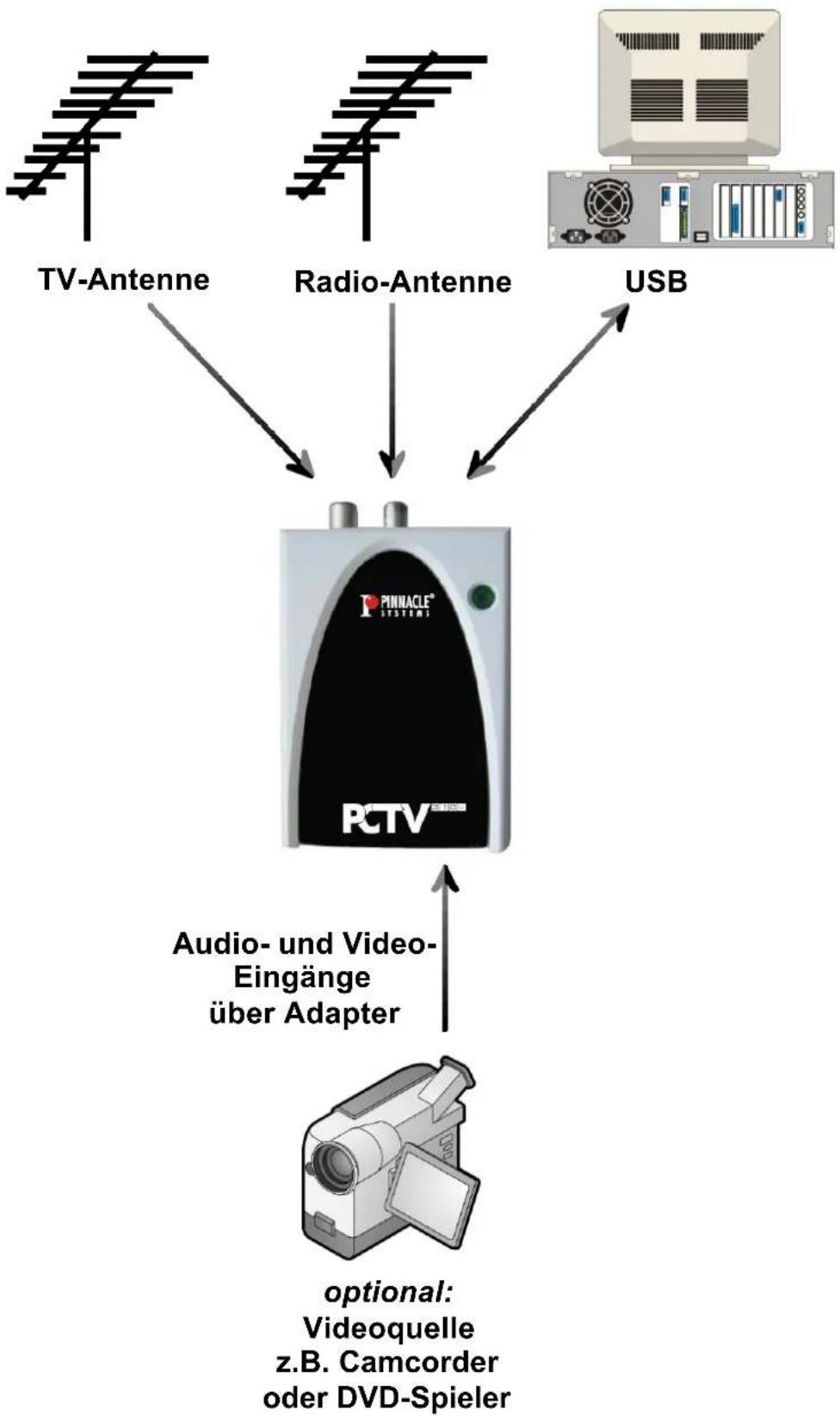

Beispielkonfiguration

Tipps zur Antennenpositionierung

Für einen optimalen digitalen Fernsehempfang beachten Sie bitte die folgenden Hinweise:

• Positionieren Sie die Antenne möglichst in Richtung des nächstgelegenen Senders.
• Eine Zimmerantenne stellen Sie bitte nach Möglichkeit in Fensternähe auf.
• Bitte platzieren Sie eine Zimmerantenne möglichst hoch (zum Beispiel auf einem Schrank).
• Eine Zimmerantenne sollte sich nicht in der Nähe eines Monitors, eines Fernsehers o.ä. befinden.
• Bitte achten Sie bei aktiven Flachantennen auf die Polarisation (bei Unsicherheit können Sie durch Ausprobieren ermitteln, ob die Antenne quer oder hochkant positioniert werden muss).
• Es sollte ausschließlich doppelt geschirmtes Antennenkabel verwendet werden.

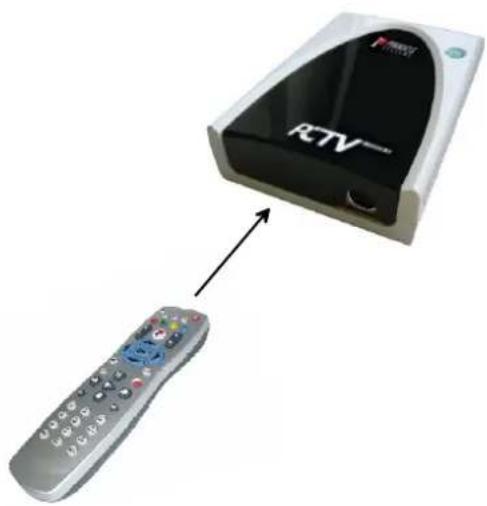

Verwendung der Fernbedienung

Wenn Sie PCTV 310e über die optional mitgelieferte Fernbedienung steuern möchten, achten Sie bitte darauf, dass die Fernbedienung möglichst direkt auf den Empfängerbereich des PCTV 310e-Gehäuses gerichtet ist.

Das leuchtende LED-Anzeigefeld auf dem PCTV 310e Gehäuse zeigt Ihnen an, dass das Gerät korrekt angeschlossen und betriebsbereit ist.

Bussystem

USB 2.0 („Hi-Speed“)

TV- / FM-Tuner

Philips FMD1216ME

Der Frequenzbereich beträgt für

■ Analog-TV und DVB-T: 48,25 bis 158 MHz und 160 bis 442 MHz (VHF) 442 bis 863,25 MHz (UHF)
■ FM-Radio: 87,5 bis 108 MHz

Video Decoder / Analog Demodulator

Texas Instruments TVP5150 / Philips TDA9887H

DVB-T Demodulator

Zarlink MT352

■ 16,64 QAM, QPSK
■ 6,7,8 MHz Bandbreite
■ UHF, VHF

TV Formate

DVB-T / PAL / SECAM

A/V-USB 2.0-Controller

ULi M9207

Antennen-Eingänge

IEC für TV-Antenne / IEC für FM-Antenne

Bitte beachten Sie bei der Verwendung von Pinnacle Studio QuickStart: Wenn Sie DVB-T-Sendungen nachbearbeiten wollen, nehmen Sie diese bitte zuerst über die Pinnacle MediaCenter-Anwendung auf Ihre Festplatte auf. Im Anschluss daran können Sie die gespeicherten Videodateien mit Studio QuickStart bearbeiten.
