BEDIENUNGSANLEITUNG PCTV 110i PINNACLE

Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs darf ohne ausdrückliche schriftliche Genehmigung von Pinnacle Systems GmbH, Braunschweig, reproduziert oder anderweitig übertragen werden.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Dieses Handbuch wurde auf chlorfrei gebleichtem Papier mit lösungsmittelfreier Farbe gedruckt.

Pinnacle Systems GmbH hat dieses Handbuch nach bestem Wissen erstellt, übernimmt aber nicht die Gewähr dafür, dass Programme/Systeme den vom Anwender angestrebten Nutzen erbringen.

Die Benennung von Eigenschaften ist nicht als Zusicherung zu verstehen.

Pinnacle Systems GmbH behält sich das Recht vor, Änderungen an dem Inhalt des Handbuchs vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben.

Allen Angeboten, Verkaufs-, Liefer- und Werkverträgen von Pinnacle Systems GmbH einschließlich der Beratung, Montage und sonstigen vertraglichen Leistungen liegen ausschließlich die Allgemeinen Verkaufs- und Lieferbedingungen von Pinnacle Systems GmbH zugrunde.

Entsorgung und Recycling

Elektronische Komponenten gehören nicht in den Hausmüll. Bitte geben Sie defekte oder nicht mehr benötigte Geräte an den Vertreiber oder an die dafür eingerichteten Rücknahmestellen zur bestimmungsgemäßen und umweltgerechten Entsorgung zurück.

Inhaltsverzeichnis

Einführung....1

Lieferumfang 2

Systemvoraussetzungen 3

Computer-Hardware 3

Computer-Software....3

Zu Ihrer Sicherheit....4

Hardware installieren 5

Installation vorbereiten 5

PCTV Analog PCI/Dazzle*TV Hardware einsetzen....6

Nach der Installation 6

Geräte anschließen 7

Technische Daten 8

Bussystem 8

Video-Decoder / Demodulator....8

TV-Tuner 8

TV-Formate 8

Video-Eingänge 8

Antennen-Eingänge....8

Fernbedienungs-Eingang 8

Audio-Ausgang....9

Einführung

Herzlichen Glückwunsch zum Erwerb von PCTV Analog PCI/Dazzle*TV!

Mit PCTV Analog PCI/Dazzle*TV haben Sie von heute an die Möglichkeit, auf Ihrem PC Fernsehen (über Kabel oder Antenne) und FM-Radio zu empfangen – und das alles in Stereo. Außerdem können Sie alternativ den analogen Videoeingang nutzen, zum Beispiel um Ihre alten Videokassetten zu digitalisieren.

Gemeinsam mit der Vollversion der Pinnacle MediaCenter-Software bietet Ihnen PCTV Analog PCI/Dazzle*TV neben Live-TV und Live-Radio auch zeitversetztes Fernsehen bzw. Radio-Hören (Timeshift) sowie qualitativ hochwertige Aufzeichnungen von Sendungen auf Festplatte und beschreibbarer DVD.

Zudem erhalten Sie Zugang zu den freien Informationsdiensten Teletext und Elektronischer Programmführer (EPG), wodurch Sie jederzeit gewünschte Informationen abrufen können und Ihnen eine Aufnahmeprogrammierung auf einfachste und komfortabelste Weise geboten wird.

Und nun wünschen wir Ihnen viel Spaß mit Ihrer PCTV Analog PCI/Dazzle*TV!

Lieferumfang

internes Audiokabel (Abbildung ist Beispiel)

Installations-CD

Fernbedienung mit Batterien und Empfängerkabel (Abbildungen sind Beispiele)

Kurzanleitung

Auf CD-ROM:
Benutzerhandbuch, Hardware-Anleitung, Fernbedienungs-Anleitung

Je nach Auslieferungsvariante kann der Lieferumfang von dem hier geschilderten abweichen.

Systemvoraussetzungen

Damit PCTV Analog PCI/Dazzle*TV einwandfrei funktionieren kann, muss Ihr System die folgenden Voraussetzungen erfüllen:

Computer-Hardware

Prozessor

Mindestens: Pentium IV mit 1,8 GHz oder vergleichbarer AMD Athlon XP

Empfohlen: Pentium IV mit 2,4 GHz oder vergleichbarer AMD Athlon 64

Arbeitsspeicher

Mindestens: 256 MByte RAM

Empfohlen: 512 MByte RAM

Festplatte

Mindestens: IDE-Festplatte mit Master Mode-Treibern und mit 5 GB freiem Speicherplatz

Empfohlen: U-DMA-Festplatte mit 20 GB freiem Speicherplatz

Grafikkarte

Mindestens: DirectX8-kompatible Grafikkarte

Empfohlen: DirectX9- oder höher-kompatible Grafikkarte

Soundkarte

Mindestens: DirectX9-kompatible Soundkarte

Steckplatz

PCI 2.3-kompatibler Steckplatz

CD-ROM- / DVD-ROM-Laufwerk bzw. -Recorder

Mindestens: CD-ROM- oder DVD-ROM-Laufwerk

Empfohlen: CD- oder DVD-Recorder

Computer-Software

Windows XP (Home Edition, Professional Edition oder Media Center Edition 2005) mit dem neuesten Service Pack

Sollten Sie PCTV Analog PCI/Dazzle*TV zusammen mit einem PC und somit fertig installiert erworben haben, überspringen Sie bitte die folgenden Kapitel in diesem Handbuch und lesen direkt ab Kapitel „Geräte anschließen“ weiter.

Bevor Sie die Hardware installieren, beachten Sie bitte im Interesse Ihrer Sicherheit und für eine einwandfreie Funktion von PCTV Analog PCI/Dazzle*TV die folgenden Hinweise:

• Computerbaugruppen sind empfindlich gegen elektrostatische Aufladungen. Leiten Sie bitte elektrostatische Ladung von sich ab, bevor Sie die Baugruppen mit den Händen oder mit Werkzeugen berühren.
• Bitte ziehen Sie vor dem Öffnen des Computers stets den Netzstecker, um sicherzustellen, dass das Gerät nicht unter Strom steht.

Installation vorbereiten

Zur Installation Ihrer Hardware benötigen Sie einen Schraubendreher.

■ Leiten Sie eventuelle elektrostatische Ladung von Ihrem Körper ab, indem Sie das Gehäuse Ihres PCs berühren.
- Schalten Sie bitte den Rechner und alle angeschlossenen Peripheriegeräte aus. Trennen Sie den Rechner vom Stromnetz, und lösen Sie alle nötigen Kabelverbindungen.
- Lösen Sie die Schrauben der Gehäuseabdeckung des Rechners, und entfernen Sie die Abdeckung.
- Wählen Sie bitte einen freien (busmaster-fähigen) PCI-Steckplatz. Lösen Sie die zum Steckplatz gehörige Abdeckung an der Rückwand des Rechners, und heben Sie die dazugehörigen Schrauben auf.

PCTV Analog PCI/Dazzle\*TV Hardware einsetzen

• Verbinden Sie bitte einen Stecker des internen Audiokabels mit dem internen Audio-Ausgang des Boards, den anderen Stecker mit dem internen Audio-Eingang Ihrer Soundkarte.
• Setzen Sie bitte das Board in den zuvor gewählten PCI-Steckplatz ein. Halten Sie dazu das Board an der Oberseite fest und schieben Sie es an beiden Enden gleichmäßig nach unten in den Steckplatz. Drücken Sie auf den oberen Rand, damit das Board fest im Steckplatz steckt.

- Lässt sich das Board nicht problemlos einsetzen, wenden Sie bitte keine Gewalt an, da die Kontaktfedern der Buchsenleiste verbogen werden könnten. Ziehen Sie stattdessen das Board wieder heraus und versuchen Sie noch einmal, es einzusetzen.

Nach der Installation

• Nachdem Sie die Hardware eingesetzt haben, schrauben Sie bitte den Haltebügel des Boards an der Rückwand des Rechners fest.
• Setzen Sie nun die Gehäuseabdeckung auf Ihren Rechner und schließen Sie die Peripheriegeräte an.

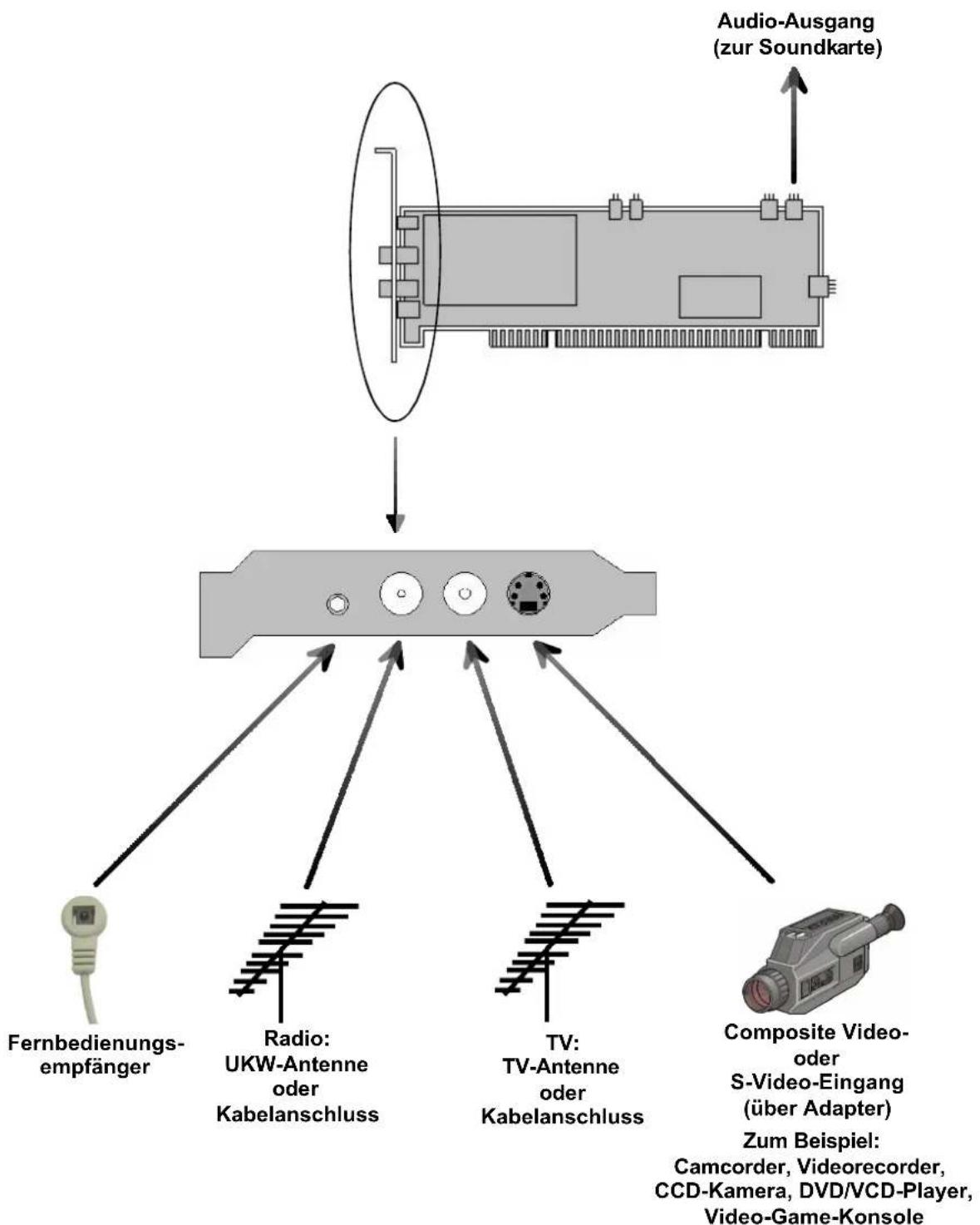


Bussystem

■ PCI Rev. 2.3

Video-Decoder / Demodulator

- Philips SAA7131

TV-Tuner

■ Philips TDA 8275A Der Frequenzbereich beträgt 45,75 bis 863,25 MHz.

TV-Formate

■ PAL / SECAM / NTSC

Video-Eingänge

- Mini-DIN 4-polig für S-Video bzw. Composite Video (Cinch, über Adapter)

Antennen-Eingänge

■ 75 Ohm IEC Radio (optional F-Connector-Adapter)
■ 75 Ohm IEC TV (optional F-Connector-Adapter)

Fernbedienungs-Eingang

- Fernbedienungs-Eingang zum Anschluss des optional mitgelieferten Empfängerkabels

Audio-Ausgang

- Interner Audio-Ausgang (zur Soundkarte) über vierpoligen Steckverbinder, Raster 2.54 mm:

1. Links
2. Masse
3. Masse
4. Rechts

Nr. / No 1.00

Anbieter / Supplier : Pinnacle Systems GmbH

Anschrift / Address : Frankfurter Strasse 3c

38122 Braunschweig, Germany

Produkt / Product : PCTV 110i

Das oben beschriebene Produkt ist konform mit: / The product described above is in conformity with:

Dokument-Nr.Document No.	TitelTitle
EN 55013 : 2002	Funkstöreigenschaften von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikLimits and methods of measurement of radio disturbance characteristics of broadcast receivers and associated equipment
EN 55020 : 2003 Störfestigkeit von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikElectromagnetic immunity of broadcast receivers and associated equipment
EN 61000-4-2 : 2001	Störfestigkeit gegen Entladung statischer ElektrizitätElectrostatic discharge immunity test
EN 61000-4-3 : 2001	Störfestigkeit gegen hochfrequente elektromagnetische FelderRadiated, radio-frequency, electromagnetic field immunity test
EN 61000-4-4 : 2002 Störfestigkeit gegen schnelle transiente elektrische Störgrößen/BURSTElectrical fast transient/burst immunity test
EN 61000-3-2 : 2001	Grenzwerte für OberschwingungsströmeLimitations for harmonic currents
EN 61000-3-3 : 2002 Grenzwerte für Spannungsschwankungen und FlickerLimitations of voltage fluctuations and flicker
EN 60950 : 2001 Sicherheit von Einrichtungen der InformationstechnikSafety of information technology equipment

Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors

(Rechtsverbindliche Unterschrift / Legally Binding)
