BEDIENUNGSANLEITUNG PCTV 300i PINNACLE

Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs darf ohne ausdrückliche schriftliche Genehmigung von Pinnacle Systems GmbH, Braunschweig, reproduziert oder anderweitig übertragen werden.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Dieses Handbuch wurde auf chlorfrei gebleichtem Papier mit lösungsmittelfreier Farbe gedruckt.

Pinnacle Systems GmbH hat dieses Handbuch nach bestem Wissen erstellt, übernimmt aber nicht die Gewähr dafür, dass Programme/Systeme den vom Anwender angestrebten Nutzen erbringen.

Die Benennung von Eigenschaften ist nicht als Zusicherung zu verstehen.

Pinnacle Systems GmbH behält sich das Recht vor, Änderungen an dem Inhalt des Handbuchs vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben.

Allen Angeboten, Verkaufs-, Liefer- und Werkverträgen von Pinnacle Systems GmbH einschließlich der Beratung, Montage und sonstigen vertraglichen Leistungen liegen ausschließlich die Allgemeinen Verkaufs- und Lieferbedingungen von Pinnacle Systems GmbH zugrunde.

Inhaltsverzeichnis

Systemvoraussetzungen .... 1

Zu Ihrer Sicherheit....2

Hardware installieren .... 3

Installation vorbereiten .... 3

PCTV MediaCenter 300i Hardware einsetzen ....4

Nach der Installation 4

Geräte anschließen 5

Tipps zur Antennenpositionierung....6

Technische Daten 7

Bussystem 7

Video-Decoder....7

TV-Tuner 7

Analog Demodulator....7

DVB-T Demodulator 7

Video-Eingänge 7

Antennen-Eingang 8

Fernbedienung-Eingang....8

Audio-Ausgang 8

Notizen

Systemvoraussetzungen

Damit Ihr PCTV MediaCenter 300i einwandfrei funktionieren kann, muss Ihr System die folgenden Voraussetzungen erfüllen:

Computer-Hardware

Prozessor

Mindestens: Pentium III mit 1 GHz oder vergleichbarer AMD-Prozessor Empfohlen: Pentium IV mit 2 GHz oder vergleichbarer AMD-Prozessor

Arbeitssspeicher

Mindestens: 128 MByte RAM

Empfohlen: 256 MByte RAM

Festplatte

IDE Festplatte mit Master Mode-Treibern und mit mindestens 5 GB freiem Speicherplatz

Grafikkarte

Mindestens: DirectX8-kompatible Grafikkarte

Empfohlen: DirectX9-kompatible Grafikkarte

Soundkarte

Mindestens: DirectX9-kompatible Soundkarte

CD-ROM-Laufwerk (mindestens) oder CD-/DVD-Brenner (empfohlen)

Computer-Software

Windows XP (Home Edition, Professional Edition oder Media Center Edition 2005) mit dem neuesten Service Pack

Sollten Sie Ihr PCTV MediaCenter 300i zusammen mit einem PC und somit fertig installiert erworben haben, überspringen Sie bitte die folgenden Kapitel in diesem Handbuch und lesen direkt ab Kapitel „Geräte anschließen“ weiter.

Bevor Sie die Hardware installieren beachten Sie bitte im Interesse Ihrer Sicherheit und für eine einwandfreie Funktion Ihres PCTV MediaCenters 300i die folgenden Hinweise:

• Computerbaugruppen sind empfindlich gegen elektrostatische Aufladungen. Leiten Sie bitte elektrostatische Ladung von sich ab, bevor Sie die Baugruppen mit den Händen oder mit Werkzeugen berühren.
• Bitte ziehen Sie vor dem Öffnen des Computers stets den Netzstecker, um sicherzustellen, dass das Gerät nicht unter Strom steht.

Installation vorbereiten

Zur Installation Ihrer Hardware benötigen Sie einen Schraubendreher.

• Leiten Sie eventuelle elektrostatische Ladung von Ihrem Körper ab, indem Sie das Netzteilgehäuse berühren.
• Schalten Sie bitte den Rechner und alle angeschlossenen Peripheriegeräte aus. Trennen Sie den Rechner vom Stromnetz, und lösen Sie alle nötigen Kabelverbindungen.
• Lösen Sie die Schrauben der Gehäuseabdeckung des Rechners, und entfernen Sie die Abdeckung.

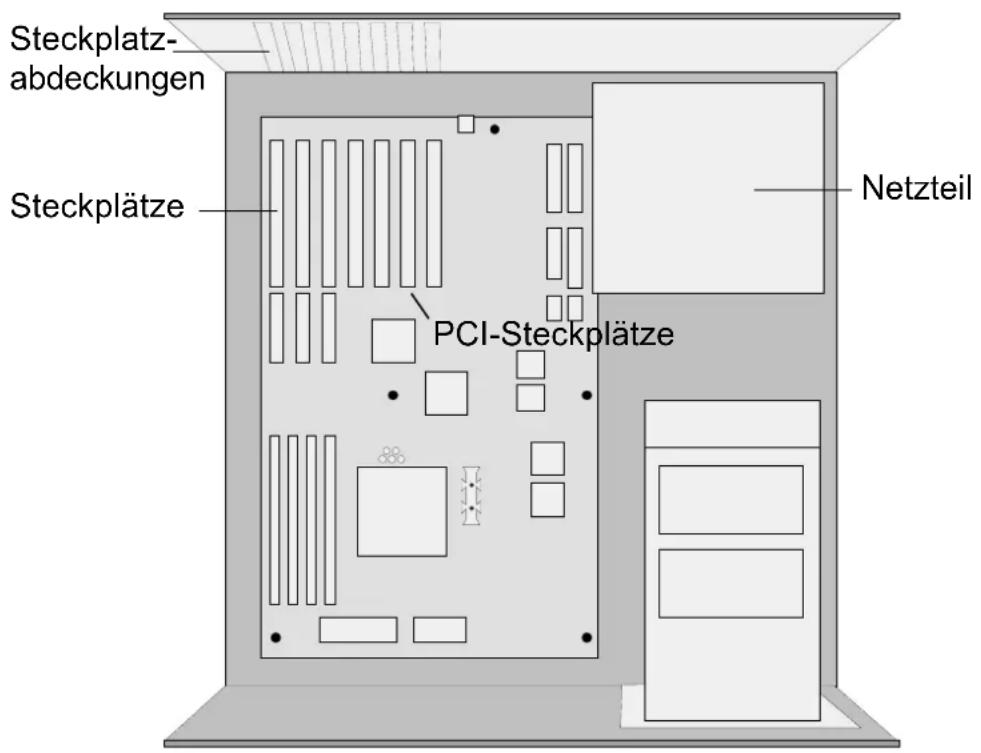

• Wählen Sie bitte einen freien (busmaster-fähigen) PCI-Steckplatz. Lösen Sie die zum Steckplatz gehörige Abdeckung an der Rückwand des Rechners, und heben Sie die dazugehörigen Schrauben auf.

PCTV MediaCenter 300i Hardware einsetzen

- Verbinden Sie bitte einen Stecker des internen Audiokabels mit dem internen Audio-Ausgang des Boards, den anderen Stecker mit dem internen Audio-Eingang Ihrer Sound-Karte.

- Setzen Sie bitte das Board in den zuvor gewählten PCI-Steckplatz ein. Halten Sie dazu das Board an der Oberseite fest und schieben Sie es an beiden Enden gleichmäßig nach unten in den Steckplatz. Drücken Sie auf den oberen Rand, damit das Board fest im Steckplatz steckt.

- Lässt sich das Board nicht problemlos einsetzen, wenden Sie bitte keine Gewalt an, da die Kontaktfedern der Buchsenleiste verbogen werden könnten. Ziehen Sie stattdessen das Board wieder heraus und versuchen Sie noch einmal, es einzusetzen.

Nach der Installation

- Nachdem Sie die Hardware eingesetzt haben, schrauben Sie bitte den Haltebügel des Boards an der Rückwand des Rechners fest.

- Setzen Sie nun die Gehäuseabdeckung auf Ihren Rechner und schließen Sie die Peripheriegeräte an.

Tipps zur Antennenpositionierung

Für einen optimalen digitalen Fernsehempfang beachten Sie bitte die folgenden Hinweise:

• Positionieren Sie die Antenne möglichst in Richtung des nächstgelegenen Senders.
• Eine Zimmerantenne stellen Sie bitte nach Möglichkeit in Fensternähe auf.
• Bitte platzieren Sie eine Zimmerantenne möglichst hoch (zum Beispiel auf einem Schrank).
• Eine Zimmerantenne sollte sich nicht in der Nähe eines Monitors, eines Fernsehers o.ä. befinden.
• Bitte achten Sie bei aktiven Flachantennen auf die Polarisation (bei Unsicherheit können Sie durch Ausprobieren ermitteln, ob die Antenne quer oder hochkant positioniert werden muss).
• Bei aktiven Antennen aktivieren Sie bitte im Menü „Einstellungen“ der Pinnacle Media Center Applikation die Antennenstromversorgung.
• Es sollte ausschließlich doppelt geschirmtes Antennenkabel verwendet werden.

Technische Daten

Bussystem

PCI Rev. 2.3

Video-Decoder

Philips SAA7134

TV-Tuner

Microtune MT2050

Der Frequenzbereich beträgt 45,75 bis 863,25 MHz.

Analog Demodulator

TDA 9885

■ PAL B/G/D/K/I

DVB-T Demodulator

Zarlink MT352

■ 16,64 QAM, QPSK
■ 6,7,8 MHz Bandbreite
■ UHF, VHF

Video-Eingänge

S-Video-Eingang (Mini-DIN), Composite-Video-Eingang (Cinch)

Antennen-Eingang

75 Ohm IEC Adapter

Fernbedienung-Eingang

Fernbedienung-Eingang zum Anschluss des optional mitgelieferten Empfängerkabels

Audio-Ausgang

Audio-Ausgang (zur Soundkarte) über internen vierpoligen Steckverbinder, Raster 2.8mm

CE

Konformitätserklärung nach ISO/IEC Guide 22

Das oben beschriebene Produkt ist konform mit: / The product described above is in conformity with:

Dokument-Nr.Document No.	TitelTitle
EN 55022 : 1998Class B	Grenzwerte und Messverfahren für Funkentstörungen von Einrichtungen der InformationstechnikLimits and methods of measurement of radio interference characteristics of information technology equipment
EN 55024 : 1999 Störfestigkeitseigenschaften für Einrichtungen der Informationstechnik - Grenzwerte und PrüfverfahrenImmunity characteristics for information technology equipment - limits and methods of measurement
EN 61000-4-2 : 2001	Störfestigkeit gegen Entladung statischer ElektrizitätElectrostatic discharge immunity test
EN 61000-4-3 : 2001	Störfestigkeit gegen hochfrequente elektromagnetische FelderRadiated, radio-frequency, electromagnetic field immunity test
EN 61000-4-4 : 2002 Störfestigkeit gegen schnelle transiente elektrische Störgrößen/BURSTElectrical fast transient/burst immunity test
EN 61000-4-5 : 2001 Störfestigkeit gegen Stoßspannungen/SURGESurge immunity test
EN 61000-4-6 : 2001	Störfestigkeit gegen leitungsgeführte Störgrößen, induziert durch hochfrequente FelderImmunity to conducted disturbances, induced by radio-frequency fields
EN 61000-4-8 : 2001 Störfestigkeit gegen Magnetfelder mit energietechnischen FrequenzenPower frequency magnetic field immunity test
EN 61000-4-11 : 2001	Störfestigkeit gegen Spannungseinbrüche, Kurzzeitunterbrechungen und SpannungsschwankungenVoltage dips, short interruptions and voltage variations immunity tests
ENV 50204 : 1996	Störfestigkeit gegen hochfrequente elektromagnetische Felder von digitalen FunktelefonenRadiated electromagnetic field from digital radio telephones - Immunity test
EN 61000-3-2 : 2001	Grenzwerte für OberschwingungsströmeLimitations for harmonic currents
EN 61000-3-3 : 2002 Grenzwerte für Spannungsschwankungen und FlickerLimitations of voltage fluctuations and flicker
EN 55013 : 2000	Funkstöreigenschaften von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikLimits and methods of measurement of radio disturbance characteristics of broadcast receivers and associated equipment
EN 55020 : 2000 Störfestigkeit von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikElectromagnetic immunity of broadcast receivers and associated equipment
EN 60950 : 2001 Sicherheit von Einrichtungen der InformationstechnikSafety of information technology equipment

Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors

Direktor Hardwareentwicklung

(Rechtsverbindliche Unterschrift / Legally Binding)
