BEDIENUNGSANLEITUNG PCTV 100i PINNACLE

Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs darf ohne ausdrückliche schriftliche Genehmigung von Pinnacle Systems GmbH, Braunschweig, reproduziert oder anderweitig übertragen werden.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Dieses Handbuch wurde auf chlorfrei gebleichtem Papier mit lösungsmittelfreier Farbe gedruckt.

Pinnacle Systems GmbH hat dieses Handbuch nach bestem Wissen erstellt, übernimmt aber nicht die Gewähr dafür, dass Programme/Systeme den vom Anwender angestrebten Nutzen erbringen.

Die Benennung von Eigenschaften ist nicht als Zusicherung zu verstehen.

Pinnacle Systems GmbH behält sich das Recht vor, Änderungen an dem Inhalt des Handbuchs vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben.

Allen Angeboten, Verkaufs-, Liefer- und Werkverträgen von Pinnacle Systems GmbH einschließlich der Beratung, Montage und sonstigen vertraglichen Leistungen liegen ausschließlich die Allgemeinen Verkaufs- und Lieferbedingungen von Pinnacle Systems GmbH zugrunde.

Inhaltsverzeichnis

Systemvoraussetzungen ....1

Zu Ihrer Sicherheit....2

Hardware installieren .... 3

Installation vorbereiten .... 3

PCTV MediaCenter 100i Hardware einsetzen ....4

Nach der Installation 4

Geräte anschließen 5

Technische Daten 6

Bussystem 6

Video-Decoder....6

TV-Tuner 6

Video-Eingänge 6

Antennen-Eingang 6

Fernbedienungs-Eingang 7

Audio-Ausgang 7

Notizen

Systemvoraussetzungen

Damit Ihr PCTV MediaCenter 100i einwandfrei funktionieren kann, muss Ihr System die folgenden Voraussetzungen erfüllen:

Computer-Hardware

Prozessor

Mindestens: Pentium III mit 1 GHz oder vergleichbarer AMD-Prozessor

Empfohlen: Pentium IV mit 2 GHz oder AMD Athlon XP 2200+

Arbeitsspeicher

Mindestens: 256 MByte RAM

Empfohlen: 512 MByte RAM

Festplatte

Mindestens: IDE-Festplatte mit Master Mode-Treibern und mit 5 GB freiem Speicherplatz

Empfohlen: U-DMA-Festplatte mit 20 GB freiem Speicherplatz

Grafikkarte

Mindestens: DirectX8-kompatible Grafikkarte

Empfohlen: DirectX9- oder höher-kompatible Grafikkarte

Soundkarte

Mindestens: DirectX9-kompatible Soundkarte

Steckplatz

PCI 2.3-kompatibler Steckplatz

CD-ROM- / DVD-ROM-Laufwerk bzw. -Recorder

Mindestens: CD-ROM- oder DVD-ROM-Laufwerk

Empfohlen: CD- oder DVD-Recorder

Computer-Software

Windows XP (Home Edition, Professional Edition oder Media Center Edition 2005) mit dem neuesten Service Pack

Sollten Sie Ihr PCTV MediaCenter 100i zusammen mit einem PC und somit fertig installiert erworben haben, überspringen Sie bitte die folgenden Kapitel in diesem Handbuch und lesen direkt ab Kapitel „Geräte anschließen“ weiter.

Bevor Sie die Hardware installieren beachten Sie bitte im Interesse Ihrer Sicherheit und für eine einwandfreie Funktion Ihres PCTV MediaCenters 100i die folgenden Hinweise:

• Computerbaugruppen sind empfindlich gegen elektrostatische Aufladungen. Leiten Sie bitte elektrostatische Ladung von sich ab, bevor Sie die Baugruppen mit den Händen oder mit Werkzeugen berühren.
• Bitte ziehen Sie vor dem Öffnen des Computers stets den Netzstecker, um sicherzustellen, dass das Gerät nicht unter Strom steht.

Installation vorbereiten

Zur Installation Ihrer Hardware benötigen Sie einen Schraubendreher.

• Leiten Sie eventuelle elektrostatische Ladung von Ihrem Körper ab, indem Sie das Netzteilgehäuse berühren.
• Schalten Sie bitte den Rechner und alle angeschlossenen Peripheriegeräte aus. Trennen Sie den Rechner vom Stromnetz, und lösen Sie alle nötigen Kabelverbindungen.
• Lösen Sie die Schrauben der Gehäuseabdeckung des Rechners, und entfernen Sie die Abdeckung.
• Wählen Sie bitte einen freien (busmaster-fähigen) PCI-Steckplatz. Lösen Sie die zum Steckplatz gehörige Abdeckung an der Rückwand des Rechners, und heben Sie die dazugehörigen Schrauben auf.

PCTV MediaCenter 100i Hardware einsetzen

- Verbinden Sie bitte einen Stecker des internen Audiokabels mit dem internen Audio-Ausgang des Boards, den anderen Stecker mit dem internen Audio-Eingang Ihrer Soundkarte.

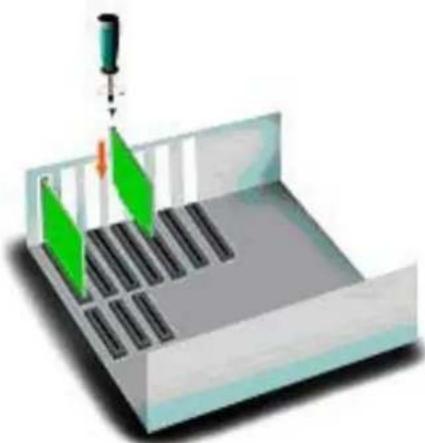

- Setzen Sie bitte das Board in den zuvor gewählten PCI-Steckplatz ein. Halten Sie dazu das Board an der Oberseite fest und schieben Sie es an beiden Enden gleichmäßig nach unten in den Steckplatz. Drücken Sie auf den oberen Rand, damit das Board fest im Steckplatz steckt.

- Lässt sich das Board nicht problemlos einsetzen, wenden Sie bitte keine Gewalt an, da die Kontaktfedern der Buchsenleiste verbogen werden könnten. Ziehen Sie stattdessen das Board wieder heraus und versuchen Sie noch einmal, es einzusetzen.

Nach der Installation

- Nachdem Sie die Hardware eingesetzt haben, schrauben Sie bitte den Haltebügel des Boards an der Rückwand des Rechners fest.

- Setzen Sie nun die Gehäuseabdeckung auf Ihren Rechner und schließen Sie die Peripheriegeräte an.

Bussystem

PCI Rev. 2.3

Video-Decoder

Philips SAA7134

TV-Tuner

Microtune MT2050

Der Tuner unterstützt entsprechend seiner Beschaltung:

■ PAL B/G/D/K/I

oder

■ PAL B/G/D/K/I/SECAM

oder

■ NTSC, PAL M/N

Der Frequenzbereich beträgt 45,75 bis 863,25 MHz.

Video-Eingänge

S-Video-Eingang (Mini-DIN), Composite-Video-Eingang (Cinch)

Antennen-Eingang

75 Ohm IEC Adapter oder F-Connector

Fernbedienungs-Eingang

Fernbedienungs-Eingang zum Anschluss des optional mitgelieferten Empfängerkabels

Abhängig vom Modell besitzt Ihr Board eventuell keinen separaten

Fernbedienungs-Eingang. In diesem Fall schließen Sie das Empfängerkabel bitte an einen freien seriellen Port (RS2323) Ihres PCs an.

Audio-Ausgang

Interner Audio-Ausgang (zur Soundkarte) über vierpoligen Steckverbinder, Raster 2.8 mm

Je nach Modell steht optional eine extern zugängliche 3,5 mm Klinkenbuchse als Audio-Ausgang zur Verfügung.

CE

Konformitätserklärung nach ISO/IEC Guide 22

Das oben beschriebene Produkt ist konform mit: / The product described above is in conformity with:

Dokument-Nr.Document No.	TitelTitle
EN 55022 : 1998Class B	Grenzwerte und Messverfahren für Funkentstörungen von Einrichtungen der InformationstechnikLimits and methods of measurement of radio interference characteristics of information technology equipment
EN 55024 : 1999	Störfestigkeitseigenschaften für Einrichtungen der Informationstechnik - Grenzwerte und PrüfverfahrenImmunity characteristics for information technology equipment - limits and methods of measurement
EN 61000-4-2 : 2001	Störfestigkeit gegen Entladung statischer ElektrizitätElectrostatic discharge immunity test
EN 61000-4-3 : 1996+ A1 : 1998	Störfestigkeit gegen hochfrequente elektromagnetische FelderRadiated, radio-frequency, electromagnetic field immunity test
EN 61000-4-4 : 2002	Störfestigkeit gegen schnelle transiente elektrische Störgrößen/BURSTElectrical fast transient/burst immunity test
EN 61000-4-5 : 2001 Störfestigkeit gegen Stoßspannungen/SURGESurge immunity test
EN 61000-3-2 : 1998+ A14 : 2000	Grenzwerte für OberschwingungsströmeLimitations for harmonic currents
EN 61000-3-3 : 1996 Grenzwerte für Spannungsschwankungen und FlickerLimitations of voltage fluctuations and flicker
EN 55013 : 1990+ A14:1999	Funkstöreigenschaften von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikLimits and methods of measurement of radio disturbance characteristics of broadcast receivers and associated equipment
EN 55020 : 1994+ A14:1999	Störfestigkeit von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikElectromagnetic immunity of broadcast receivers and associated equipment
EN 60950 : 2000 Sicherheit von Einrichtungen der InformationstechnikSafety of information technology equipment

Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors This certification is based on: Test report(s) generated by EMI-test laboratory

Oliver Hellmold Finanzdirektor / Director Finance (Rechtsverbindliche Unterschrift / Legally Binding)

BAUGLEICHHEITSBESCHEINIGUNG

STATEMENT OF TYPE-EQUALITY

Hiermit wird bestätigt, dass die TV Tuner Karten

baugleiche Produkte sind und sich somit auf dieselben Prüfberichte beziehen. are type equal products and that they refer to the same EMI test reports.

Direktor Hardware-Entwicklung

Finanzdirektor
