PCTV 310i - Medienplayer PINNACLE - Kostenlose Bedienungsanleitung

Produkttyp	TV-Karte (PCI)
Marke	Pinnacle
Modell	PCTV 310i
Bussystem	PCI Rev. 2.3
Video-Decoder / Analog-Demodulator	Philips SAA7131
TV-Tuner	Philips TDA 8275A (45,75 – 863,25 MHz)
DVB-T Demodulator	Philips TDA 10046A (16/64 QAM, QPSK; 6/7/8 MHz Bandbreite)
TV-Formate	DVB-T, PAL, SECAM, NTSC
Antennen-Eingänge	2× 75 Ohm IEC (Radio und TV, optional F-Stecker-Adapter)
Video-Eingänge	Mini-DIN 4-polig (S-Video) und Composite-Video (Cinch über Adapter)
Audio-Ausgang	Interner Audio-Ausgang (4-polig) zur Soundkarte
FM-Radio	Ja (UKW)
Fernbedienungs-Eingang	Ja (über optionales Empfängerkabel)
Lieferumfang	PCTV 310i, Videoadapter, internes Audiokabel, Installations-CD, Fernbedienung mit Batterien und Empfängerkabel, Kurzanleitung
Systemvoraussetzungen (Minimum)	Pentium IV 1,8 GHz (DVB-T: Pentium III 1,0 GHz), 128 MB RAM, 5 GB freier Festplattenspeicher, DirectX 8 Grafik, DirectX 9 Sound, CD-ROM-Laufwerk, Windows XP (SP2)
Stromversorgung	Über PCI-Steckplatz (3,3 V / 5 V)
Abmessungen	Standard PCI-Karte (ca. 12,5 cm × 10 cm)
Reinigung	Mit einem trockenen, fusselfreien Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden.
Sicherheitshinweise	Vor dem Öffnen des Computers Netzstecker ziehen; elektrostatische Entladung vermeiden.
Konformität	EN 55013, EN 55020, EN 61000-4-2/3/4, EN 61000-3-2/3, EN 60950

Häufig gestellte Fragen - PCTV 310i PINNACLE

Was ist der Pinnacle PCTV 310i?

Der PCTV 310i ist eine PCI-TV-Karte, die den Empfang von DVB-T, analogem Fernsehen und FM-Radio sowie die Digitalisierung von Videobändern ermöglicht.

Welche Systemvoraussetzungen werden benötigt?

Mindestens ein Pentium IV mit 1,8 GHz, 128 MB RAM, 5 GB freier Festplatte, DirectX 8 Grafikkarte, DirectX 9 Soundkarte und Windows XP (SP2). Für DVB-T reicht ein Pentium III mit 1,0 GHz.

Wie installiere ich die Hardware?

Schalten Sie den PC aus, ziehen Sie den Netzstecker und öffnen Sie das Gehäuse. Stecken Sie die Karte in einen freien PCI-Steckplatz und verbinden Sie das interne Audiokabel mit der Soundkarte. Schrauben Sie die Karte fest und schließen Sie das Gehäuse.

Welche Antennenanschlüsse hat die Karte?

Die Karte hat zwei 75-Ohm-IEC-Eingänge (Radio und TV), optional mit F-Stecker-Adapter.

Kann ich analoge Videos digitalisieren?

Ja, über den Composite- oder S-Video-Eingang (Mini-DIN) können Sie z. B. Videokassetten von einem Camcorder oder Videorecorder digitalisieren.

Wie empfange ich DVB-T?

Schließen Sie eine DVB-taugliche Antenne an den TV-Eingang an und stellen Sie die Antenne optimal in Richtung des nächsten Senders auf. Aktivieren Sie ggf. die Antennenstromversorgung in der Software.

Wie funktioniert die Fernbedienung?

Die Fernbedienung wird über das mitgelieferte Empfängerkabel an den Fernbedienungs-Eingang der Karte angeschlossen. Die Batterien sind im Lieferumfang enthalten.

Kann ich Sendungen aufnehmen?

Ja, mit der mitgelieferten Pinnacle MediaCenter-Software können Sie Live-TV aufnehmen und zeitversetzt ansehen (Timeshift). Aufnahmen auf Festplatte oder DVD sind möglich.

Welche TV-Formate werden unterstützt?

Unterstützt werden DVB-T (digital), PAL, SECAM und NTSC (analog).

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung ist auf der Installations-CD als PDF enthalten oder kann auf notice-facile.com heruntergeladen werden.

BEDIENUNGSANLEITUNG PCTV 310i PINNACLE

Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs darf ohne ausdrückliche schriftliche Genehmigung von Pinnacle Systems GmbH, Braunschweig, reproduziert oder anderweitig übertragen werden.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Dieses Handbuch wurde auf chlorfrei gebleichtem Papier mit lösungsmittelfreier Farbe gedruckt.

Pinnacle Systems GmbH hat dieses Handbuch nach bestem Wissen erstellt, übernimmt aber nicht die Gewähr dafür, dass Programme/Systeme den vom Anwender angestrebten Nutzen erbringen.

Die Benennung von Eigenschaften ist nicht als Zusicherung zu verstehen.

Pinnacle Systems GmbH behält sich das Recht vor, Änderungen an dem Inhalt des Handbuchs vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben.

Allen Angeboten, Verkaufs-, Liefer- und Werkverträgen von Pinnacle Systems GmbH einschließlich der Beratung, Montage und sonstigen vertraglichen Leistungen liegen ausschließlich die Allgemeinen Verkaufs- und Lieferbedingungen von Pinnacle Systems GmbH zugrunde.

Inhaltsverzeichnis

Einführung ....1

Lieferumfang 2

Systemvoraussetzungen 3

Computer-Hardware....3

Computer-Software 3

Zu Ihrer Sicherheit....4

Hardware installieren....5

Installation vorbereiten....5

PCTV 310i Hardware einsetzen....6

Nach der Installation 6

Geräte anschließen....7

Tipps zur Antennenpositionierung....8

Technische Daten....9

Bussystem....9

Video-Decoder / Analog-Demodulator 9

TV-Tuner....9

DVB-T Demodulator....9

TV-Formate....9

Antennen-Eingänge 9

Video-Eingänge....10

Fernbedienungs-Eingang....10

Audio-Ausgang 10

Notizen

Herzlichen Glückwunsch zum Erwerb von PCTV 310i!

PCTV 310i vereint vier Geräte in einer PCI-Karte: Sie ermöglicht Ihnen den Empfang sowohl von DVB-T als auch von herkömmlichem analogen Fernsehen (über Kabel oder Antenne) und von FM-Radio – und das alles in Stereo. Außerdem können Sie alternativ den analogen Videoeingang nutzen, zum Beispiel um Ihre alten Videokassetten zu digitalisieren.

DVB-T (Digital Video Broadcasting Terrestrial), das digitale terrestrische Fernsehen, bietet eine große Auswahl an Sendeern bei hervorragender Bild- und Tonqualität, ohne dass eine Satellitenschüssel oder ein Kabelanschluss vorhanden sein muss.

Für die Zukunft geplant - und teilweise schon regional verfügbar - sind weitere Dienste, wie etwa Digitalradio, interaktives TV und IP-Daten-Empfang. Sie erhalten weitere Informationen zu DVB-T beispielsweise im Internet unter www.dvb.org.

Gemeinsam mit der Vollversion der Pinnacle MediaCenter-Software bietet Ihnen PCTV 310i neben Live-TV und Live-Radio auch zeitversetztes Fernsehen bzw. Radio-Hören (Timeshift) sowie qualitativ hochwertige Aufzeichnungen von Sendungen auf Festplatte und beschreibbarer DVD.

Zudem erhalten Sie Zugang zu den freien Informationsdiensten Teletext und Elektronischer Programmführer (EPG), wodurch Sie jederzeit gewünschte Informationen abrufen können und Ihnen eine Aufnahmeprogrammierung auf einfachste und komfortabelste Weise geboten wird.

Nun wünschen wir Ihnen viel Spaß mit Ihrer PCTV 310i!

Lieferumfang

PCTV 310i (Abbildung ist Beispiel)

Videoadapter

internes Audiokabel (Abbildung ist Beispiel)

Installations-CD

Fernbedienung mit Batterien und Empfängerkabel (Abbildungen sind Beispiele)

Kurzanleitung

Auf CD-ROM: Benutzerhandbuch, Hardware-Anleitung, Fernbedienungs-Anleitung

Je nach Ausliefervariante kann der Lieferumfang von dem hier geschilderten abweichen.

Damit PCTV 310i einwandfrei funktionieren kann, muss Ihr System die folgenden Voraussetzungen erfüllen:

Computer-Hardware

Prozessor

Mindestens: Pentium IV mit 1,8 GHz (bei DVB-T-Empfang: Pentium III mit 1,0 GHz) oder vergleichbarer AMD Athlon XP

Empfohlen: Pentium IV mit 2,4 GHz oder vergleichbarer AMD Athlon 64

Arbeitssspeicher

Mindestens: 128 MByte RAM

Empfohlen: 256 MByte RAM

Festplatte

Mindestens: IDE Festplatte mit Master Mode-Treibern und mit mindestens 5 GB freiem Speicherplatz

Empfohlen: U-DMA Festplatte mit 20 GB freiem Speicherplatz

Grafikkarte

Mindestens: DirectX8-kompatible Grafikkarte

Empfohlen: DirectX9-kompatible Grafikkarte

Soundkarte

Mindestens: DirectX9-kompatible Soundkarte

CD-ROM-Laufwerk (mindestens) oder CD-/DVD-Brenner (empfohlen)

Computer-Software

Windows XP (Home Edition, Professional Edition oder Media Center Edition 2005) mit dem neuesten Service Pack

Sollten Sie PCTV 310i zusammen mit einem PC und somit fertig installiert erworben haben, überspringen Sie bitte die folgenden Kapitel in diesem Handbuch und lesen direkt ab Kapitel „Geräte anschließen“ weiter.

Bevor Sie die Hardware installieren, beachten Sie bitte im Interesse Ihrer Sicherheit und für eine einwandfreie Funktion von PCTV 310i die folgenden Hinweise:

• Computerbaugruppen sind empfindlich gegen elektrostatische Aufladungen. Leiten Sie bitte elektrostatische Ladung von sich ab, bevor Sie die Baugruppen mit den Händen oder mit Werkzeugen berühren.
• Bitte ziehen Sie vor dem Öffnen des Computers stets den Netzstecker, um sicherzustellen, dass das Gerät nicht unter Strom steht.

Installation vorbereiten

Zur Installation Ihrer Hardware benötigen Sie einen Schraubendreher.

■ Leiten Sie eventuelle elektrostatische Ladung von Ihrem Körper ab, indem Sie das Gehäuse Ihres PCs berühren.
- Schalten Sie bitte den Rechner und alle angeschlossenen Peripheriegeräte aus. Trennen Sie den Rechner vom Stromnetz, und lösen Sie alle nötigen Kabelverbindungen.
- Lösen Sie die Schrauben der Gehäuseabdeckung des Rechners, und entfernen Sie die Abdeckung.
- Wählen Sie bitte einen freien (busmaster-fähigen) PCI-Steckplatz. Lösen Sie die zum Steckplatz gehörige Abdeckung an der Rückwand des Rechners, und heben Sie die dazugehörigen Schrauben auf.

PCTV 310i Hardware einsetzen

- Verbinden Sie bitte einen Stecker des internen Audiokabels mit dem internen Audio-Ausgang des Boards, den anderen Stecker mit dem internen Audio-Eingang Ihrer Sound-Karte.

- Setzen Sie bitte das Board in den zuvor gewählten PCI-Steckplatz ein. Halten Sie dazu das Board an der Oberseite fest und schieben Sie es an beiden Enden gleichmäßig nach unten in den Steckplatz. Drücken Sie auf den oberen Rand, damit das Board fest im Steckplatz steckt.

- Lässt sich das Board nicht problemlos einsetzen, wenden Sie bitte keine Gewalt an, da die Kontaktfedern der Buchsenleiste verbogen werden könnten. Ziehen Sie stattdessen das Board wieder heraus und versuchen Sie noch einmal, es einzusetzen.

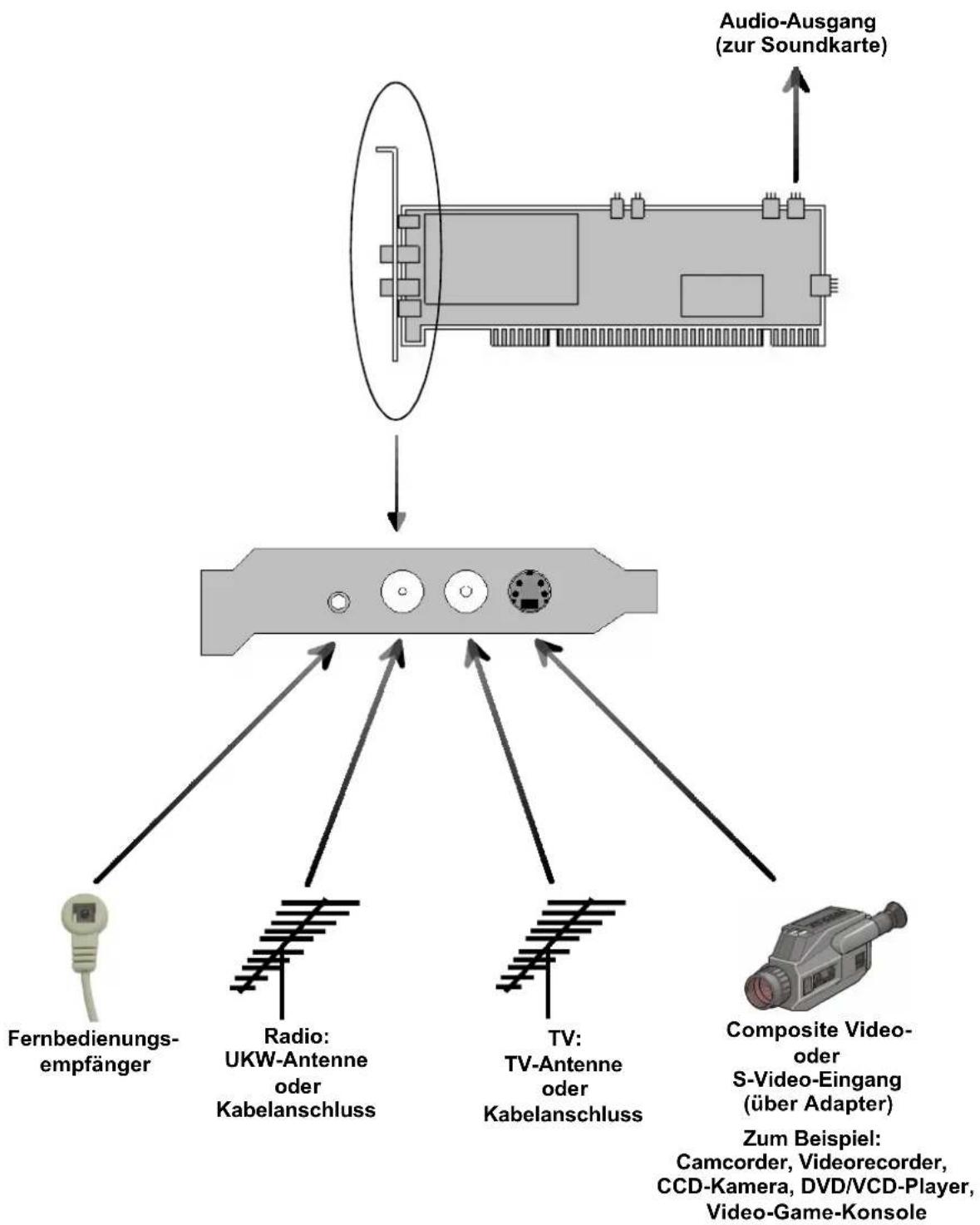

Nach der Installation

- Nachdem Sie die Hardware eingesetzt haben, schrauben Sie bitte den Haltebügel des Boards an der Rückwand des Rechners fest.

- Setzen Sie nun die Gehäuseabdeckung auf Ihren Rechner und schließen Sie die Peripheriegeräte an.

Tipps zur Antennenpositionierung

Für einen optimalen digitalen Fernsehempfang beachten Sie bitte die folgenden Hinweise:

• Positionieren Sie die Antenne möglichst in Richtung des nächstgelegenen Senders.
• Eine Zimmerantenne stellen Sie bitte nach Möglichkeit in Fensternähe auf.
• Bitte platzieren Sie eine Zimmerantenne möglichst hoch (zum Beispiel auf einem Schrank).
• Eine Zimmerantenne sollte sich nicht in der Nähe eines Monitors, eines Fernsehers o.ä. befinden.
• Bitte achten Sie bei aktiven Flachantennen auf die Polarisation (bei Unsicherheit können Sie durch Ausprobieren ermitteln, ob die Antenne quer oder hochkant positioniert werden muss).
• Bei aktiven Antennen ohne eigene Stromversorgung aktivieren Sie bitte im Menü „Einstellungen“ der Pinnacle Media Center Applikation die Antennenstromversorgung.
• Es sollte ausschließlich doppelt geschirmtes Antennenkabel verwendet werden.

Technische Daten

Bussystem

■ PCI Rev. 2.3

Video-Decoder / Analog-Demodulator

- Philips SAA7131

TV-Tuner

■ Philips TDA 8275A Der Frequenzbereich beträgt 45,75 bis 863,25 MHz.

DVB-T Demodulator

- Philips TDA 10046A

■ 16,64 QAM, QPSK
■ 6,7,8 MHz Bandbreite
■ UHF, VHF

TV-Formate

■ DVB-T
■ PAL / SECAM / NTSC

Antennen-Eingänge

■ 75 Ohm IEC Radio (optional F-Connector-Adapter)
■ 75 Ohm IEC TV (optional F-Connector-Adapter)

Video-Eingänge

- Mini-DIN 4-polig für S-Video bzw. Composite-Video (Cinch über Adapter)

Fernbedienungs-Eingang

- Fernbedienungs-Eingang zum Anschluss des optional mitgelieferten Empfängerkabels

Audio-Ausgang

- Interner Audio-Ausgang (zur Soundkarte) über vierpoligen Steckverbinder:

1. Links
2. Masse
3. Masse
4. Rechts

Nr. / No 1.00

Anbieter / Supplier : Pinnacle Systems GmbH

Anschrift / Address : Frankfurter Strasse 3c

38122 Braunschweig, Germany

Produkt / Product : PCTV 310i

Das oben beschriebene Produkt ist konform mit: / The product described above is in conformity with:

Dokument-Nr.Document No.	TitelTitle
EN 55013 : 2002	Funkstöreigenschaften von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikLimits and methods of measurement of radio disturbance characteristics of broadcast receivers and associated equipment
EN 55020 : 2003	Störfestigkeit von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikElectromagnetic immunity of broadcast receivers and associated equipment
EN 61000-4-2 : 2001	Störfestigkeit gegen Entladung statischer ElektrizitätElectrostatic discharge immunity test
EN 61000-4-3 : 2001	Störfestigkeit gegen hochfrequente elektromagnetische FelderRadiated, radio-frequency, electromagnetic field immunity test
EN 61000-4-4 : 2002	Störfestigkeit gegen schnelle transiente elektrische Störgrößen/BURSTElectrical fast transient/burst immunity test
EN 61000-3-2 : 2001	Grenzwerte für OberschwingungsströmeLimitations for harmonic currents
EN 61000-3-3 : 2002	Grenzwerte für Spannungsschwankungen und FlickerLimitations of voltage fluctuations and flicker
EN 60950 : 2001 Sicherheit von Einrichtungen der InformationstechnikSafety of information technology equipment

Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors

(Rechtsverbindliche Unterschrift / Legally Binding)
