PCTV 60e - Medienplayer PINNACLE - Kostenlose Bedienungsanleitung

Produkttyp	DVB-T USB-Empfänger
Marke	Pinnacle
Modell	PCTV 60e
Bussystem	USB (Full-Speed oder High-Speed)
TV-Tuner	Microtune MT2060
Frequenzbereich	45,75 bis 863,25 MHz (VHF und UHF)
DVB-T Demodulator	Zarlink MT352
Modulation	16,64 QAM, QPSK
Bandbreite	6, 7, 8 MHz
Antenneneingang	75 Ohm über IEC-Adapter
Stromversorgung	Über USB (kein externes Netzteil nötig)
Systemvoraussetzungen	Windows XP, Pentium III 1 GHz, 256 MB RAM, USB-Anschluss
Lieferumfang	PCTV 60e, Stabantenne, Antennenadapter, USB-Kabel, Fernbedienung mit Batterien, Installations-CD, Kurzanleitung
Abmessungen (ca.)	Nicht angegeben – handliches USB-Gerät
Gewicht (ca.)	Nicht angegeben – leicht
Farbe	Nicht angegeben – typisch schwarz/silber
LED-Anzeige	Gelb leuchtend bei korrektem Senderempfang
Fernbedienung	Optional im Lieferumfang enthalten
Software	Pinnacle MediaCenter, Pinnacle Studio QuickStart
Zertifizierungen	CE, EN 55013, EN 55020, EN 60950
Garantie	Herstellergarantie (Details im Handbuch)

Häufig gestellte Fragen - PCTV 60e PINNACLE

Welche Funktionen bietet der Pinnacle PCTV 60e?

Der PCTV 60e ist ein DVB-T USB-Empfänger für den Empfang von digitalem terrestrischem Fernsehen (DVB-T) auf dem Laptop oder PC. Er ermöglicht Live-TV, Timeshift (zeitversetztes Fernsehen) sowie Aufnahmen auf Festplatte oder beschreibbare DVD ohne Qualitätsverlust. Zudem unterstützt er Teletext und EPG (Elektronischer Programmführer).

Welche Systemvoraussetzungen sind für den PCTV 60e erforderlich?

Mindestens: Windows XP mit neuestem Service Pack, Pentium III 1,0 GHz oder vergleichbar, 256 MB RAM, DirectX8-kompatible Grafikkarte, USB-Anschluss (Full-Speed oder High-Speed), CD-ROM-Laufwerk. Empfohlen: Pentium IV 2 GHz, 512 MB RAM, DirectX9, U-DMA-Festplatte mit 20 GB freiem Speicherplatz.

Wie schließe ich eine Antenne an den PCTV 60e an?

Falls keine Antenne im Lieferumfang enthalten ist oder der Zimmerantennenempfang nicht ausreicht, verwenden Sie den beiliegenden Antennenadapter. Schieben Sie den Adapter seitlich in den Antenneneingang des PCTV 60e, bis er einrastet. Verbinden Sie dann den Adapter mit Ihrer Hausantenne, Zimmerantenne oder der optionalen Stabantenne.

Kann ich den PCTV 60e auch ohne Stromnetz betreiben?

Ja, der PCTV 60e wird direkt über den USB-Anschluss des Computers mit Strom versorgt. Sie benötigen kein externes Netzteil – ideal für den mobilen Einsatz mit dem Laptop.

Welche TV-Sender kann ich mit dem PCTV 60e empfangen?

Der PCTV 60e empfängt digitales terrestrisches Fernsehen nach dem DVB-T-Standard (Digital Video Broadcasting-Terrestrial). Der Frequenzbereich deckt VHF und UHF ab (45,75 bis 863,25 MHz). Der Empfang hängt von der Verfügbarkeit in Ihrer Region ab.

Kann ich Sendungen aufnehmen und später bearbeiten?

Ja, Sie können Sendungen mit der Pinnacle MediaCenter-Anwendung auf die Festplatte aufnehmen. Für die Nachbearbeitung steht Pinnacle Studio QuickStart zur Verfügung. Nehmen Sie zuerst auf, dann bearbeiten Sie die Videodateien.

Was bedeutet die gelbe LED am Gerät?

Die gelb leuchtende LED auf dem PCTV 60e signalisiert, dass der Sender korrekt eingestellt ist und ein gültiges Signal empfangen wird.

Wie verwende ich die Fernbedienung?

Richten Sie die Fernbedienung möglichst direkt auf den Empfängerbereich des PCTV 60e-Gehäuses. Die Fernbedienung ist optional im Lieferumfang enthalten und erfordert eingelegte Batterien.

Ist der PCTV 60e mit aktuellen Windows-Versionen kompatibel?

Die Bedienungsanleitung gibt Windows XP als Systemvoraussetzung an. Für neuere Windows-Versionen (z.B. Windows 10, 11) kann die Kompatibilität eingeschränkt sein. Es wird empfohlen, die offizielle Pinnacle-Website nach aktuellen Treibern zu durchsuchen.

Wie positioniere ich die Stabantenne optimal?

Platzieren Sie das Gerät möglichst in Fensternähe und erhöht. Vermeiden Sie die Nähe zu Röhrenmonitoren oder Fernsehern. Bei schlechtem Empfang innerhalb von Gebäuden schließen Sie die Dachantenne über den mitgelieferten Adapter an.

BEDIENUNGSANLEITUNG PCTV 60e PINNACLE

Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs darf ohne ausdrückliche schriftliche Genehmigung von Pinnacle Systems GmbH, Braunschweig, reproduziert oder anderweitig übertragen werden.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Dieses Handbuch wurde auf chlorfrei gebleichtem Papier mit lösungsmittelfreier Farbe gedruckt.

Pinnacle Systems GmbH hat dieses Handbuch nach bestem Wissen erstellt, übernimmt aber nicht die Gewähr dafür, dass Programme/Systeme den vom Anwender angestrebten Nutzen erbringen.

Die Benennung von Eigenschaften ist nicht als Zusicherung zu verstehen.

Pinnacle Systems GmbH behält sich das Recht vor, Änderungen an dem Inhalt des Handbuchs vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben.

Allen Angeboten, Verkaufs-, Liefer- und Werkverträgen von Pinnacle Systems GmbH einschließlich der Beratung, Montage und sonstigen vertraglichen Leistungen liegen ausschließlich die Allgemeinen Verkaufs- und Lieferbedingungen von Pinnacle Systems GmbH zugrunde.

Inhaltsverzeichnis

Einführung ....1

Lieferumfang 2

Systemvoraussetzungen 3

Computer-Hardware....3

Computer-Software 3

Anschluss an die Antenne....4

Anschluss an den Computer ....5

Tipps zur Positionierung bei Verwendung der Stabantenne....6

Verwendung der Fernbedienung....7

LED-Anzeige 8

Technische Daten....9

Bussystem....9

TV-Tuner....9

DVB-T Demodulator....9

Optionaler Antennen-Eingang....9

Notizen

Herzlichen Glückwunsch zum Erwerb von PCTV 60e!

PCTV 60e bietet Ihnen die Möglichkeit, auf Ihrem Laptop und Desktop PC digitales terrestrisches Fernsehen nach dem DVB-T Standard (Digital Video Broadcasting-Terrestrial) in hervorragender Bildqualität zu empfangen. Denn mit PCTV 60e verfügen Sie über einen einzigartigen DVB-T Empfänger für USB.

So ist PCTV 60e aufgrund seiner optimierten Empfangseigenschaften und seiner Unabhängigkeit vom Stromnetz die ideale mobile Lösung zum Empfang digitalen Fernsehens mit Ihrem Laptop-Computer.

Neben Live-TV bietet PCTV 60e zeitversetztes Fernsehen (Timeshift) sowie die Aufzeichnung von Sendungen auf Festplatte und beschreibbarer DVD - ohne jegliche Qualitätsverluste bei Ton oder Bild.

Zudem erhalten Sie Zugang zu den freien Informationsdiensten Teletext und Elektronischer Programmführer (EPG), wodurch Ihnen eine

Aufnahmeprogrammierung auf einfachste und komfortabelste Weise geboten wird.

Für die Zukunft geplant - und teilweise schon regional verfügbar - sind weitere Dienste, wie etwa Digitalradio, interaktives Fernsehen und IP-Daten-Empfang.

Je nach Auslieferungsvariante kann der Lieferumfang von dem hier geschilderten abweichen.

Und nun wünschen wir Ihnen viel Spaß mit PCTV 60e!

Weitere Informationen zu DVB-T finden Sie beispielsweise im Internet unter www.dvb.org.

PCTV 60e Stabantenne

(Abbildung ist Beispiel)

Antennenadapter

USB-Kabel

Fernbedienung mit Batterien (Abbildung ist Beispiel)

Installations-CD

Auf CD-ROM:
Benutzerhandbuch, Hardware-Anleitung, Fernbedienungs-Anleitung

Kurzanleitung

Je nach Auslieferungsvariante kann der Lieferumfang von dem hier childerten abweichen.

Systemvoraussetzungen

Damit PCTV 60e einwandfrei funktionieren kann, muss Ihr System die folgenden Voraussetzungen erfüllen:

Computer-Hardware

Prozessor

Mindestens: Pentium III mit 1,0 GHz oder vergleichbarer AMD Athlon XP-Prozessor (nur SD) Empfohlen: Pentium IV mit 2 GHz, Pentium M mit 1,3 GHz oder vergleichbarer AMD Athlon 64-Prozessor (SD und HD)

Arbeitsspeicher

Mindestens: 256 MByte RAM Empfohlen: 512 MByte RAM

Festplatte

Mindestens: IDE-Festplatte mit Master Mode-Treibern und mit 5 GB freiem Speicherplatz Empfohlen: U-DMA-Festplatte mit 20 GB freiem Speicherplatz

Grafikkarte

Mindestens: DirectX8-kompatible Grafikkarte Empfohlen: DirectX9- oder höher-kompatible Grafikkarte

Soundkarte

Mindestens: DirectX9-kompatible Soundkarte

USB-Anschluss

USB- (Full-Speed- oder High-Speed-kompatibler) Anschluss

CD-ROM- / DVD-ROM-Laufwerk bzw. -Recorder

Mindestens: CD-ROM- oder DVD-ROM-Laufwerk Empfohlen: CD- oder DVD-Recorder

Computer-Software

Windows XP (Home Edition, Professional Edition oder Media Center Edition 2005) mit dem neuesten Service Pack

Anschluss an die Antenne

Falls in Ihrem Lieferumfang keine Antenne enthalten ist oder Sie sich in einem Empfangsgebiet befinden, das für den Empfang über Zimmerantennen nicht geeignet ist, schließen Sie PCTV 60e bitte mit Hilfe des Antennenadapters an eine andere Antenne (z.B. Ihre Hausantenne) an:

■ Schieben Sie bitte den im Lieferumfang enthaltenen Antennenadapter seitlich in den Antennen-Eingang von PCTV 60e.

- Achten Sie hierbei bitte darauf, dass die Lasche im PCTV 60e-Gehäuse in die Aussparung des Adapters passt.

■ Drehen Sie nun den Adapter, bis er im PCTV 60e-Gehäuse einrastet und beide Teile eine Linie bilden.

- Verbinden Sie anschließend bitte den Antennenadapter mit Ihrer Hausantenne, mit einer Zimmerantenne oder mit der optional im Lieferumfang enthaltenen Stabantenne.

Um eine Antenne anzuschließen, benötigen Sie die entsprechenden Kabel. Bitte beachten Sie hierbei, dass die Qualität der Kabel wesentlich zur Empfangsleistung beiträgt.

Anschluss an den Computer

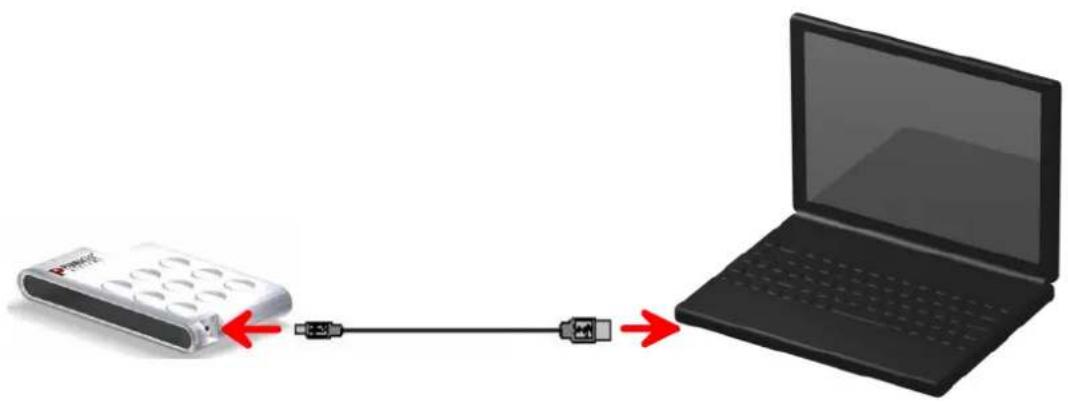

- Um PCTV 60e an Ihren Computer anzuschließen, verbinden Sie bitte den USB-Anschluss Ihres PCTV 60e-Gehäuses mit dem USB-Anschluss Ihres Computers.

Verwenden Sie hierfür bitte ausschließlich das beiliegende USB-Kabel.

Tipps zur Positionierung bei Verwendung der Stabantenne

Wenn in Ihrem Lieferumfang eine Stabantenne enthalten ist und Sie über diese – und nicht über eine andere Antenne – Fernsehen empfangen möchten, beachten Sie bitte die folgenden Hinweise:

• Stellen Sie das Gerät bitte nach Möglichkeit in Fensternähe auf.
• Bitte platzieren Sie PCTV 60e möglichst hoch.
• Das Gerät sollte sich nicht in der Nähe eines Röhrenmonitors, eines Fernsehers o.ä. befinden.

Bitte beachten Sie, dass innerhalb von Gebäuden der Empfang von DVB-T unter Umständen nicht optimal ist. Positionieren Sie in diesem Fall PCTV 60e möglichst hoch und nahe am Fenster oder schließen Sie über den mitgelieferten Adapter Ihre Dachantenne an.

Verwendung der Fernbedienung

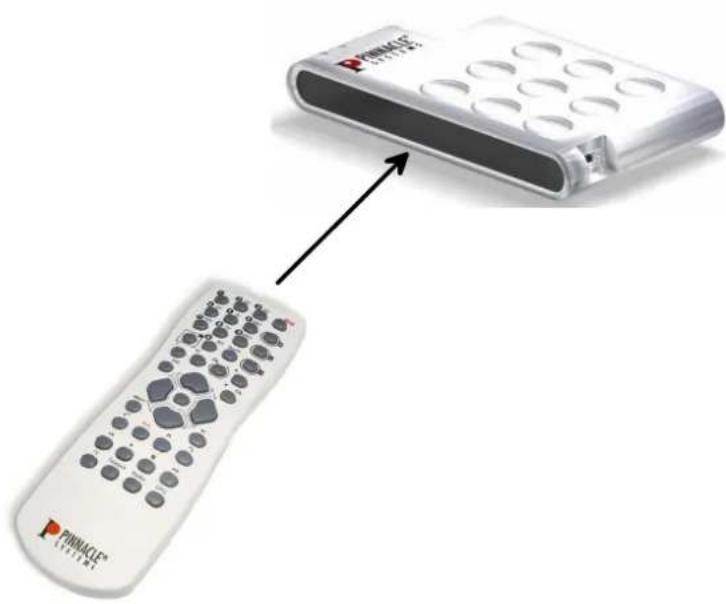

Wenn Sie PCTV 60e über die optional mitgelieferte Fernbedienung steuern möchten, achten Sie bitte darauf, dass die Fernbedienung möglichst direkt auf den Empfängerbereich des PCTV 60e-Gehäuses gerichtet ist.

PCTV 60e besitzt ein LED-Anzeigefeld, über das Sie den Betriebszustand kontrollieren können:

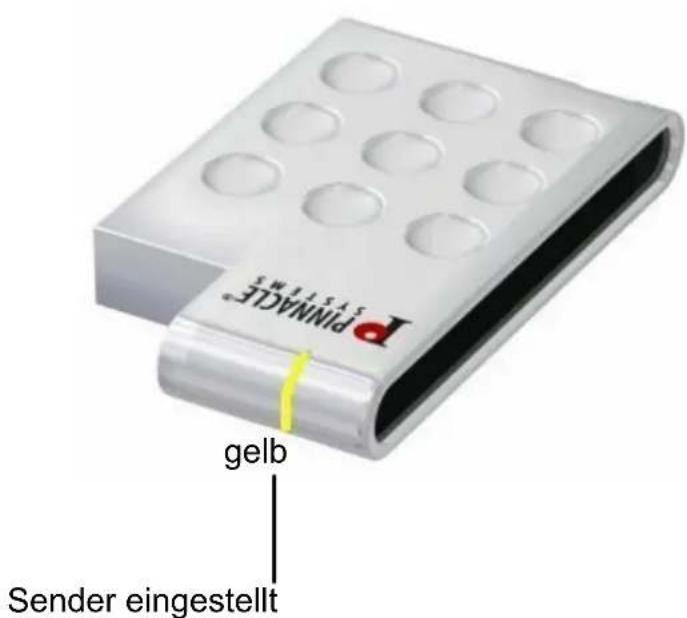

■ Die gelb leuchtende LED signalisiert, dass der Sender korrekt eingestellt ist.

Bussystem

USB (Full-Speed oder High-Speed)

TV-Tuner

Microtune MT2060

Der Frequenzbereich beträgt 45,75 bis 863,25 MHz (VHF und UHF).

DVB-T Demodulator

Zarlink MT352

■ 16,64 QAM, QPSK
■ 6,7,8 MHz Bandbreite
■ UHF, VHF

Optionaler Antennen-Eingang

75 Ohm über IEC-Adapter

Bitte beachten Sie bei der Verwendung von Pinnacle Studio QuickStart: Wenn Sie DVB-T-Sendungen nachbearbeiten wollen, nehmen Sie diese bitte zuerst über die Pinnacle MediaCenter-Anwendung auf Ihre Festplatte auf. Im Anschluss daran können Sie die gespeicherten Videodateien mit Studio QuickStart bearbeiten.

CE

Konformitätserklärung nach ISO/IEC Guide 22

Das oben beschriebene Produkt ist konform mit:

Dokument-Nr.Document No.	TitelTitle
EN 55013 : 2002	Funkstöreigenschaften von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikLimits and methods of measurement of radio disturbance characteristics of broadcast receivers and associated equipment
EN 55020 : 2003	Störfestigkeit von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikElectromagnetic immunity of broadcast receivers and associated equipment
EN 61000-4-2 : 2001	Störfestigkeit gegen Entladung statischer ElektrizitätElectrostatic discharge immunity test
EN 61000-4-3 : 2001	Störfestigkeit gegen hochfrequente elektromagnetische FelderRadiated, radio-frequency, electromagnetic field immunity test
EN 61000-4-4 : 2002	Störfestigkeit gegen schnelle transiente elektrische Störgrößen/BURSTElectrical fast transient/burst immunity test
EN 61000-3-2 : 2001	Grenzwerte für OberschwingungsströmeLimitations for harmonic currents
EN 61000-3-3 : 2002	Grenzwerte für Spannungsschwankungen und FlickerLimitations of voltage fluctuations and flicker
EN 60950 : 2001 Sicherheit von Einrichtungen der InformationstechnikSafety of information technology equipment

Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors This certification is based on: Test report(s) generated by EMI-test laboratory
