Produkttyp	DVB-S Medienplayer (PCI-Karte)
Marke	Pinnacle
Modell	PCTV 400i
Empfang	Digitales Satellitenfernsehen (DVB-S), freie Sender
TV-Format	SD und HD (mit empfohlener Hardware)
Zeitversetztes Fernsehen	Timeshift-Funktion
Aufnahme	Auf Festplatte oder beschreibbare DVD
Zusatzfunktionen	Teletext, Elektronischer Programmführer (EPG)
Bussystem	PCI (PCI 2.3-kompatibel)
LNB-Eingang	Universal-LNB (DiSEqC, LNB-Speisung)
Video-Decoder	Integriert (unterstützt SD und HD)
Prozessor (min.)	Pentium III 1 GHz oder vergleichbar (SD)
Prozessor (empf.)	Pentium IV 2,8 GHz oder vergleichbar (SD+HD)
Arbeitsspeicher (min.)	256 MB RAM
Arbeitsspeicher (empf.)	512 MB RAM
Festplatte (min.)	5 GB freier Speicherplatz
Festplatte (empf.)	20 GB freier Speicherplatz
Grafikkarte (min.)	DirectX8-kompatibel
Grafikkarte (empf.)	DirectX9 oder höher
Soundkarte	DirectX9-kompatibel
Betriebssystem	Windows XP (Home, Professional, MCE 2005)
Lieferumfang	Fernbedienung (optional), Batterien, Empfänger, PDF-Handbücher auf CD-ROM
Sicherheitshinweise	Elektrostatische Entladung vermeiden; Netzstecker ziehen vor dem Öffnen des PCs
Stromversorgung	Über PCI-Steckplatz
Abmessungen	Standard-PCI-Karte (ca. 12 cm x 6 cm)

Häufig gestellte Fragen - PCTV 400i PINNACLE

Welche Betriebssysteme unterstützt die PCTV 400i?

Die PCTV 400i unterstützt Windows XP Home, Professional und Media Center Edition 2005 mit dem neuesten Service Pack.

Kann ich mit der PCTV 400i HD-Sender empfangen?

Ja, mit einem empfohlenen Prozessor (mind. Pentium IV 2,8 GHz) und ausreichend Arbeitsspeicher (512 MB) können Sie auch HD-Sender empfangen.

Benötige ich eine spezielle Satellitenanlage?

Sie benötigen eine digitale Satellitenanlage mit Universal-LNB. Die Karte unterstützt DiSEqC und LNB-Speisung.

Kann ich Sendungen aufnehmen?

Ja, mit der Pinnacle MediaCenter-Software können Sie Sendungen in hoher Qualität auf die Festplatte oder auf eine beschreibbare DVD aufnehmen.

Was ist Timeshift?

Timeshift ermöglicht es, Live-Sendungen anzuhalten und zeitversetzt weiterzusehen, ohne die Aufnahme starten zu müssen.

Wie installiere ich die Hardware?

Schalten Sie den PC aus, ziehen Sie den Netzstecker, entfernen Sie das Gehäuse, setzen Sie die Karte in einen freien PCI-Steckplatz und befestigen Sie sie mit der Schraube.

Enthält die PCTV 400i eine Fernbedienung?

Ja, es liegt eine Fernbedienung mit Batterien und einem Empfänger bei (optional je nach Auslieferungsvariante).

Welche Grafikkarte wird empfohlen?

Empfohlen wird eine DirectX9-kompatible Grafikkarte oder höher für optimale Darstellung.

Kann ich auch Radiosender empfangen?

Ja, die PCTV 400i empfängt neben Fernsehen auch digitale Radiosender über Satellit (DVB-S).

Gibt es einen elektronischen Programmführer?

Ja, die Software bietet einen Elektronischen Programmführer (EPG), mit dem Sie Sendungen planen und Informationen abrufen können.

BEDIENUNGSANLEITUNG PCTV 400i PINNACLE

Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs darf ohne ausdrückliche schriftliche Genehmigung von Pinnacle Systems GmbH, Braunschweig, reproduziert oder anderweitig übertragen werden.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Dieses Handbuch wurde auf chlorfrei gebleichtem Papier mit lösungsmittelfreier Farbe gedruckt.

Pinnacle Systems GmbH hat dieses Handbuch nach bestem Wissen erstellt, übernimmt aber nicht die Gewähr dafür, dass Programme/Systeme den vom Anwender angestrebten Nutzen erbringen.

Die Benennung von Eigenschaften ist nicht als Zusicherung zu verstehen.

Pinnacle Systems GmbH behält sich das Recht vor, Änderungen an dem Inhalt des Handbuchs vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben.

Allen Angeboten, Verkaufs-, Liefer- und Werkverträgen von Pinnacle Systems GmbH einschließlich der Beratung, Montage und sonstigen vertraglichen Leistungen liegen ausschließlich die Allgemeinen Verkaufs- und Lieferbedingungen von Pinnacle Systems GmbH zugrunde.

Inhaltsverzeichnis

Einführung ....1

Lieferumfang 2

Systemvoraussetzungen 3

Computer-Hardware....3

Computer-Software 3

Zu Ihrer Sicherheit....4

Hardware installieren....5

Installation vorbereiten....5

PCTV 400i Hardware einsetzen....6

Nach der Installation 6

Anschlüsse 7

Technische Daten....8

Bussystem....8

LNB-Eingang 8

Tuner 8

Demodulator....8

Video-Decoder 8

TV-Format....8

DiSEqC....8

LNB-Speisung 8

Notizen

Einführung

Herzlichen Glückwunsch zum Erwerb von PCTV 400i!

Mit PCTV 400i haben Sie die Möglichkeit, auf Ihrem PC Fernsehen, Radio und Datensignale über Satellit (DVB-S) zu empfangen:

Denn PCTV 400i besitzt einen digitalen Satelliten-Tuner und erlaubt damit den Empfang aller gemäß DVB-S Norm angebotenen freien (unverschlüsselten) Fernseh- und Radiosender über eine digitale Satelliten-Anlage (Satelliten-Schüssel und Universal-LNB).

Neben Live-TV und Live-Radio bietet Ihnen PCTV 400i gemeinsam mit der Pinnacle MediaCenter-Software auch zeitversetztes Fernsehen bzw. Radiohören (Timeshift) sowie qualitativ hochwertige Aufzeichnungen von Sendungen auf Festplatte und beschreibbarer DVD.

Zudem erhalten Sie Zugang zu den freien Informationsdiensten Teletext und Elektronischer Programmführer (EPG), wodurch Sie jederzeit gewünschte Informationen abrufen können und Ihnen eine Aufnahmeprogrammierung auf einfachste und komfortabelste Weise geboten wird.

Und nun wünschen wir Ihnen viel Spaß mit Ihrer PCTV 400i!

Lieferumfang

Fernbedienung mit Batterien und Empfänger (optional) (Abbildungen sind Beispiele)

PDF-Handbücher auf CD-ROM: Benutzerhandbuch, Hardware-Anleitung, Fernbedienungs-Anleitung

Je nach Auslieferungsvariante kann der Lieferumfang von dem hier geschilderten abweichen.

Damit PCTV 400i einwandfrei funktionieren kann, muss Ihr System die folgenden Voraussetzungen erfüllen:

Computer-Hardware

Prozessor

Mindestens: Pentium III mit 1 GHz oder vergleichbarer AMD Athlon XP (nur SD)

Empfohlen: Pentium IV mit 2,8 GHz oder vergleichbarer AMD Athlon 64 (SD und HD)

Arbeitsspeicher

Mindestens: 256 MByte RAM

Empfohlen: 512 MByte RAM

Festplatte

Mindestens: IDE-Festplatte mit Master Mode-Treibern und mit 5 GB freiem Speicherplatz

Empfohlen: U-DMA-Festplatte mit 20 GB freiem Speicherplatz

Grafikkarte

Mindestens: DirectX8-kompatible Grafikkarte

Empfohlen: DirectX9- oder höher-kompatible Grafikkarte

Soundkarte

Mindestens: DirectX9-kompatible Soundkarte

Steckplatz

PCI 2.3-kompatibler Steckplatz

CD-ROM- / DVD-ROM-Laufwerk bzw. -Recorder

Mindestens: CD-ROM- oder DVD-ROM-Laufwerk

Empfohlen: CD- oder DVD-Recorder

Computer-Software

Windows XP (Home, Professional oder Media Center Edition 2005) mit dem neuesten Service Pack

Sollten Sie PCTV 400i zusammen mit einem PC und somit fertig installiert vorben haben, überspringen Sie bitte die folgenden Kapitel in diesem dbuch und lesen direkt ab Kapitel „Geräte anschließen“ weiter.

Bevor Sie die Hardware installieren, beachten Sie bitte im Interesse Ihrer Sicherheit und für eine einwandfreie Funktion von PCTV 400i die folgenden Hinweise:

• Computerbaugruppen sind empfindlich gegen elektrostatische Aufladungen. Leiten Sie bitte elektrostatische Ladung von sich ab, bevor Sie die Baugruppen mit den Händen oder mit Werkzeugen berühren.
• Bitte ziehen Sie vor dem Öffnen des Computers stets den Netzstecker, um sicherzustellen, dass das Gerät nicht unter Strom steht.

Installation vorbereiten

Zur Installation Ihrer Hardware benötigen Sie einen Schraubendreher.

■ Leiten Sie eventuelle elektrostatische Ladung von Ihrem Körper ab, indem Sie das Gehäuse Ihres PCs berühren.
- Schalten Sie bitte den Rechner und alle angeschlossenen Peripheriegeräte aus. Trennen Sie den Rechner vom Stromnetz, und lösen Sie alle nötigen Kabelverbindungen.
- Lösen Sie die Schrauben der Gehäuseabdeckung des Rechners, und entfernen Sie die Abdeckung.
- Wählen Sie bitte einen freien (busmaster-fähigen) PCI-Steckplatz. Lösen Sie die zum Steckplatz gehörige Abdeckung an der Rückwand des Rechners, und heben Sie die dazugehörigen Schrauben auf.

PCTV 400i Hardware einsetzen

- Setzen Sie bitte das Board in den zuvor gewählten PCI-Steckplatz ein. Halten Sie dazu das Board an der Oberseite fest und schieben Sie es an beiden Enden gleichmäßig nach unten in den Steckplatz. Drücken Sie auf den oberen Rand, damit das Board fest im Steckplatz steckt.

- Lässt sich das Board nicht problemlos einsetzen, wenden Sie bitte keine Gewalt an, da die Kontaktfedern der Buchsenleiste verbogen werden könnten. Ziehen Sie stattdessen das Board wieder heraus und versuchen Sie noch einmal, es einzusetzen.

Nach der Installation

- Nachdem Sie die Hardware eingesetzt haben, schrauben Sie bitte den Haltebügel des Boards an der Rückwand des Rechners fest.

- Setzen Sie nun die Gehäuseabdeckung auf Ihren Rechner und schließen Sie die Peripheriegeräte an.

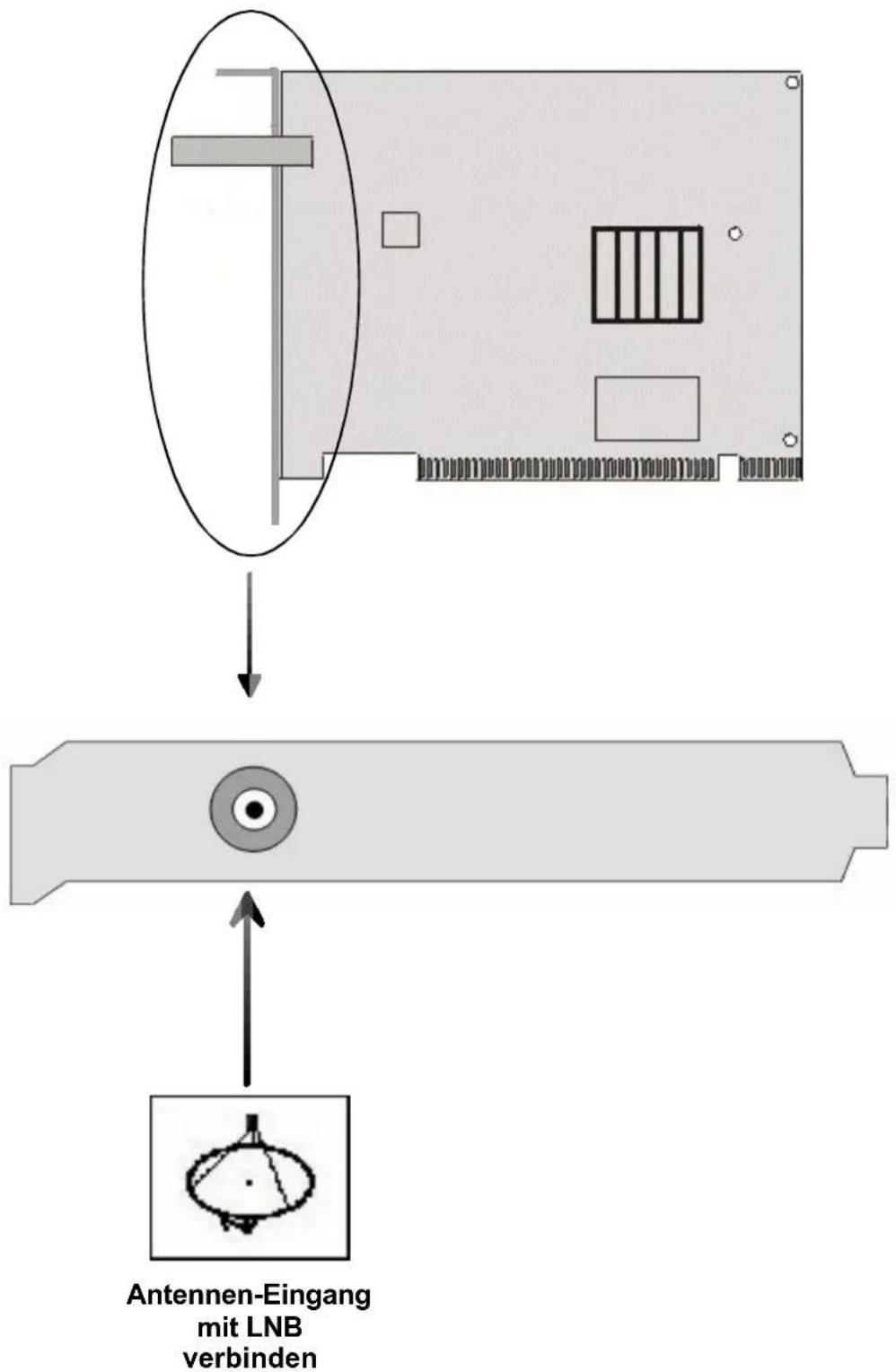


Technische Daten

Bussystem

■ PCI

LNB-Eingang

Konformitätserklärung nach ISO/IEC Guide 22

Das oben beschriebene Produkt ist konform mit: / The product described above is in conformity with:

Dokument-Nr.Document No.	TitelTitle
EN 55022 : 1998Class B	Grenzwerte und Messverfahren für Funkentstörungen von Einrichtungen der InformationstechnikLimits and methods of measurement of radio interference characteristics of information technology equipment
EN 55024 : 1999	Störfestigkeitseigenschaften für Einrichtungen der Informationstechnik - Grenzwerte und PrüfverfahrenImmunity characteristics for information technology equipment - limits and methods of measurement
EN 61000-4-2 : 1995+ A1 : 1998	Störfestigkeit gegen Entladung statischer ElektrizitätElectrostatic discharge immunity test
EN 61000-4-3 : 1996+ A1 : 1998	Störfestigkeit gegen hochfrequente elektromagnetische FelderRadiated, radio-frequency, electromagnetic field immunity test
EN 61000-4-4 : 1995	Störfestigkeit gegen schnelle transiente elektrische Störgrößen/BURSTElectrical fast transient/burst immunity test
EN 61000-4-6 : 1996 Störfestigkeit gegen leitungsgeführte Störgrößen, induziert durch hochfrequente FelderImmunity to conducted disturbances, induced by radio-frequency fields
ENV 50204 : 1995	Störfestigkeit gegen hochfrequente elektromagnetische Felder von digitalen FunktelefonenRadiated electromagnetic field from digital radio telephones - Immunity test
EN 61000-3-2 : 1998+ A14 : 2000	Grenzwerte für OberschwingungsströmeLimitations for harmonic currents
EN 61000-3-3 : 1996 Grenzwerte für Spannungsschwankungen und FlickerLimitations of voltage fluctuations and flicker
EN 55013 : 1990+ A14:1999	Funkstöreigenschaften von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikLimits and methods of measurement of radio disturbance characteristics of broadcast receivers and associated equipment
EN 55020 : 1994+ A14:1999	Störfestigkeit von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikElectromagnetic immunity of broadcast receivers and associated equipment
EN 60950 : 2000 Sicherheit von Einrichtungen der InformationstechnikSafety of information technology equipment

Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors This certification is based on: Test report(s) generated by EMI-test laboratory

Braunschweig, 28. März 2003 / March 28th, 2003

Bernd Riemann

Entwicklungsleiter Hardware

BAUGLEICHHEITSBESCHEINIGUNG

STATEMENT OF TYPE-EQUALITY

Hiermit wird bestätigt, dass die TV Tuner Karten

baugleiche Produkte sind und sich somit auf dieselben Prüfberichte beziehen. are type equal products and that they refer to the same EMI test reports.

Braunschweig, 23. Mai 2005
