Produkttyp	DVB-T Empfänger / Medienplayer
Marke	Pinnacle
Modell	PCTV DVB-T Pro USB
Schnittstelle	USB (Full-Speed oder High-Speed)
TV-Tuner	Microtune MT2060, Frequenzbereich 45,75 – 863,25 MHz (VHF/UHF)
DVB-T Demodulator	Zarlink MT352, 16/64 QAM, QPSK, 6/7/8 MHz Bandbreite
Antenneneingang	75 Ohm über IEC-Adapter
Stromversorgung	Über USB (kein externes Netzteil erforderlich)
LED-Anzeige	Gelb: Sender eingestellt; Rot: Antennenspannung aktiv
Funktionen	Live-TV, Timeshift, Aufnahme auf Festplatte/DVD, Teletext, EPG
Systemvoraussetzungen	Prozessor min. 1 GHz, RAM 256 MB, Grafikkarte DirectX8, Soundkarte DirectX9, USB-Anschluss, Windows XP mit neuestem SP
Lieferumfang	PCTV DVB-T Pro USB, aktive Flachantenne (Hirschmann), Antennenadapter, USB-Kabel, Halteclip, Klebepads, Fernbedienung (optional), Software-CD mit Pinnacle MediaCenter und Studio QuickStart
Besonderheiten	Mobile Lösung, aktive Antenne ohne eigene Stromversorgung, Halteclip für Notebook, Klebepads für flache Displays
Entsorgung und Recycling	Elektronikkomponenten nicht im Hausmüll, Rückgabe an Vertreiber oder Sammelstellen

Häufig gestellte Fragen - PCTV DVB-T Pro USB PINNACLE

Wie schließe ich die Antenne an?

Sie können die mitgelieferte aktive Flachantenne seitlich in den Antenneneingang schieben oder über den IEC-Adapter eine Hausantenne anschließen. Achten Sie darauf, dass die Antenne hochkant positioniert ist.

Welche Systemvoraussetzungen sind erforderlich?

Ein PC mit Pentium III 1,0 GHz (SD) oder Pentium IV 2 GHz (HD), 256 MB RAM, DirectX8-fähige Grafikkarte, USB-Anschluss und Windows XP mit aktuellem Service Pack.

Kann ich Sendungen aufnehmen?

Ja, mit der Pinnacle MediaCenter-Software können Sie Sendungen in Echtzeit auf Festplatte oder DVD aufnehmen – ohne Qualitätsverlust. Auch Timeshift (zeitversetztes Fernsehen) ist möglich.

Was bedeuten die LEDs am Gerät?

Die gelbe LED zeigt an, dass ein Sender korrekt eingestellt ist. Die rote LED signalisiert, dass die Stromversorgung der aktiven Flachantenne eingeschaltet ist.

Wie verwende ich die Fernbedienung?

Richten Sie die Fernbedienung direkt auf den Empfängerbereich des PCTV DVB-T Pro USB-Gehäuses. Die Reichweite ist begrenzt, daher direkte Sichtlinie empfohlen.

Kann ich die Antenne am Notebook befestigen?

Ja, mit dem mitgelieferten Halteclip können Sie das Gerät am aufgeklappten Notebook-Deckel befestigen. Für flache Rahmen gibt es Klebepads zur Stabilisierung.

Was ist Timeshift?

Timeshift ermöglicht es, laufende Sendungen anzuhalten, zurückzuspulen oder zu pausieren, während die Aufnahme im Hintergrund fortgesetzt wird. Sie können dann später an der gleichen Stelle weiterschauen.

Welche Software wird benötigt?

Die mitgelieferte Pinnacle MediaCenter Software dient zum Empfang und zur Aufnahme. Für die Nachbearbeitung steht Studio QuickStart zur Verfügung. Alternativ können Sie auch andere kompatible Software nutzen.

Wie entsorge ich das Gerät umweltgerecht?

Elektronische Komponenten gehören nicht in den Hausmüll. Geben Sie das Gerät an den Vertreiber oder eine örtliche Rücknahmestelle für Elektroschrott zurück.

Unterstützt das Gerät HDTV?

Ja, mit einem Pentium IV 2 GHz oder höher und einer geeigneten Grafikkarte können Sie HDTV (hochauflösendes Fernsehen) empfangen, sofern der Sender HD ausstrahlt.

BEDIENUNGSANLEITUNG PCTV DVB-T Pro USB PINNACLE

Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs darf ohne ausdrückliche schriftliche Genehmigung von Pinnacle Systems GmbH, Braunschweig, reproduziert oder anderweitig übertragen werden.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Pinnacle Systems GmbH hat dieses Handbuch nach bestem Wissen erstellt, übernimmt aber nicht die Gewähr dafür, dass Programme/Systeme den vom Anwender angestrebten Nutzen erbringen.

Die Benennung von Eigenschaften ist nicht als Zusicherung zu verstehen.

Pinnacle Systems GmbH behält sich das Recht vor, Änderungen an dem Inhalt des Handbuchs vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben.

Allen Angeboten, Verkaufs-, Liefer- und Werkverträgen von Pinnacle Systems GmbH einschließlich der Beratung, Montage und sonstigen vertraglichen Leistungen liegen ausschließlich die Allgemeinen Verkaufs- und Lieferbedingungen von Pinnacle Systems GmbH zugrunde.

Hiermit erklärt Pinnacle Systems, dass sich dieses TV-Empfangsgerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 89/336/EWG befindet.

Die Erklärungen zur EG- und FCC-Konformität sowie zur Baugleichheit sind unter http://www.pinnaclesys.com/compliance abrufbar

Entsorgung und Recycling

Elektronische Komponenten gehören nicht in den Hausmüll. Bitte geben Sie defekte oder nicht mehr benötigte Geräte an den Vertreiber oder an die dafür eingerichteten Rücknahmestellen zur bestimmungsgemäßen und umweltgerechten Entsorgung zurück!

Herzlichen Glückwunsch zum Erwerb von PCTV DVB-T Pro USB!

Die PCTV DVB-T Pro USB bietet Ihnen die Möglichkeit, auf Ihrem Laptop und Desktop PC digitales terrestrisches Fernsehen nach dem DVB-T Standard (Digital Video Broadcasting-Terrestrial) in hervorragender Bildqualität zu empfangen. Denn mit der PCTV DVB-T Pro USB verfügen Sie über eine einzigartige Kombination aus DVB-T Empfänger für USB und aktiver Flachantenne aus dem Hause Hirschmann™ Multimedia.

So ist die PCTV DVB-T Pro USB aufgrund der optimierten Empfangseigenschaften und seiner Unabhängigkeit vom Stromnetz die ideale mobile Lösung zum Empfang digitalen Fernsehens mit Ihrem Laptop-Computer.

Neben Live-TV bietet die PCTV DVB-T Pro USB zeitversetztes Fernsehen (Timeshift) sowie die Aufzeichnung von Sendungen auf Festplatte und beschreibbarer DVD - ohne jegliche Qualitätsverluste bei Ton oder Bild.

Zudem erhalten Sie Zugang zu den freien Informationsdiensten Teletext und Elektronischer Programmführer (EPG), wodurch Ihnen eine

Aufnahmeprogrammierung auf einfachste und komfortabelste Weise geboten wird.

Für die Zukunft geplant - und teilweise schon regional verfügbar - sind weitere Dienste, wie etwa Digitalradio, interaktives Fernsehen und IP-Daten-Empfang.

Und nun wünschen wir Ihnen viel Spaß mit der PCTV DVB-T Pro USB!

Weitere Informationen zu DVB-T finden Sie beispielsweise im Interneter www.dvb.org.

Systemvoraussetzungen

Damit PCTV DVB-T Pro USB einwandfrei funktionieren kann, muss Ihr System die folgenden Voraussetzungen erfüllen:

Computer-Hardware

Prozessor

Mindestens: Pentium III mit 1,0 GHz oder vergleichbarer AMD Athlon XP-Prozessor (nur SD) Empfohlen: Pentium IV mit 2 GHz, Pentium M mit 1,3 GHz oder vergleichbarer AMD Athlon 64-Prozessor (SD und HD)

Arbeitsspeicher

Mindestens: 256 MByte RAM Empfohlen: 512 MByte RAM

Festplatte

Mindestens: IDE-Festplatte mit Master Mode-Treibern und mit 5 GB freiem Speicherplatz Empfohlen: U-DMA-Festplatte mit 20 GB freiem Speicherplatz

Grafikkarte

Mindestens: DirectX8-kompatible Grafikkarte Empfohlen: DirectX9- oder höher-kompatible Grafikkarte

Soundkarte

Mindestens: DirectX9-kompatible Soundkarte

USB-Anschluss

USB- (Full-Speed- oder High-Speed-kompatibler) Anschluss

CD-ROM- / DVD-ROM-Laufwerk bzw. -Recorder

Mindestens: CD-ROM- oder DVD-ROM-Laufwerk Empfohlen: CD- oder DVD-Recorder

Computer-Software

Windows XP (Home Edition, Professional Edition oder Media Center Edition 2005) mit dem neuesten Service Pack

Anschluss an die Antenne

Sie können PCTV DVB-T Pro USB mit verschiedenen Antennentypen in Betrieb nehmen:

Aktive Flachantenne

- Zur Montage der im Lieferumfang enthaltenen aktiven Flachantenne schieben Sie diese bitte seitlich in den Antennen-Eingang von PCTV DVB-T Pro USB.

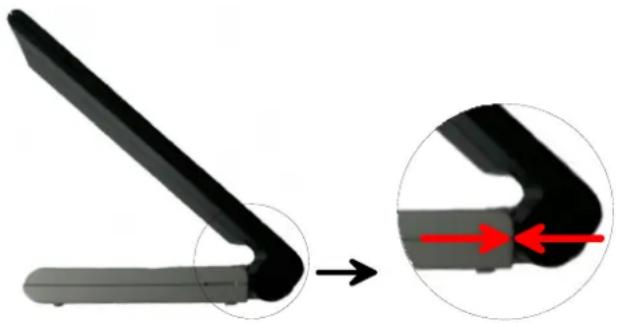

- Um die Antenne in das PCTV DVB-T Pro USB-Gehäuse schieben zu können, muss sich die an der Seite der Antenne eingestanzte Markierung in einer Linie mit der Gehäusefuge von PCTV DVB-T Pro USB befinden.

Bei Verwendung der optional im Lieferumfang enthaltenen aktiven Flachantenne oder einer anderen aktiven Antenne ohne eigene Stromversorgung achten Sie bitte darauf, dass im Menü „Einstellungen“ der Pinnacle MediaCenter-Applikation die Antennenstromversorgung eingeschaltet ist.

Die aktivierte Antennenstromversorgung erkennen Sie an der rot leuchtenden LED am PCTV DVB-T Pro USB-Gehäuse.

Oder: Andere Antennen

Falls in Ihrem Lieferumfang keine Antenne enthalten ist oder Sie sich in einem Empfangsgebiet befinden, das für den Empfang über Zimmerantennen nicht geeignet ist, schließen Sie PCTV DVB-T Pro USB bitte mit Hilfe des Antennenadapters an eine andere Antenne (z.B. Ihre Hausantenne) an:

- Schieben Sie bitte den im Lieferumfang enthaltenen Antennenadapter seitlich in den Antennen-Eingang von PCTV DVB-T Pro USB.

- Achten Sie hierbei bitte darauf, dass die Lasche im PCTV DVB-T Pro USB-Gehäuse in die Aussparung des Adapters passt.

- Drehen Sie nun den Adapter, bis er im PCTV DVB-T Pro USB-Gehäuse einrastet und beide Teile eine Linie bilden.

- Verbinden Sie anschließend bitte den Antennenadapter mit Ihrer Hausantenne oder mit einer Zimmerantenne.

Um eine Antenne anzuschließen, benötigen Sie die entsprechenden Kabel.

Bitte beachten Sie hierbei, dass die Qualität der Kabel wesentlich zur Empfangsleistung beiträgt.

Anschluss an den Computer

- Um PCTV DVB-T Pro USB an Ihren Computer anzuschließen, verbinden Sie bitte den USB-Anschluss Ihres PCTV DVB-T Pro USB-Gehäuses mit dem USB-Anschluss Ihres Computers.

Verwenden Sie hierfür bitte ausschließlich das beiliegende USB-Kabel.

Positionierung von PCTV DVB-T Pro USB

Falls Sie die optional im Lieferumfang enthaltene aktive Flachantenne verwenden, klappen Sie diese bitte während des Transportes ein.

Bei laufendem Betrieb von PCTV DVB-T Pro USB klappen Sie die Antenne bitte immer aus und achten darauf, dass diese hochkant positioniert ist.

Sie verfügen über verschiedene Möglichkeiten, Ihr PCTV DVB-T Pro USB-Gehäuse aufzustellen:

Frei stehende Positionierung

- Sie können PCTV DVB-T Pro USB frei stehend positionieren.

Falls Sie hierbei die aktive Flachantenne verwenden, achten Sie bitte darauf, dass die Antenne im rechten Winkel ausgeklappt ist und somit hochkant steht.

Befestigung am Notebook

Sie können PCTV DVB-T Pro USB auch direkt an Ihrem Notebook befestigen, wodurch Ihnen ein komfortabler und mobiler Einsatz von PCTV DVB-T Pro USB ermöglicht wird. Montieren Sie hierzu bitte den im Lieferumfang enthaltenen Halteclip auf dem PCTV DVB-T Pro USB-Gehäuse:

- Stecken Sie den Halteclip so auf das PCTV DVB-T Pro USB-Gehäuse, dass die Laschen auf beiden Seiten des Clips hörbar in die Aussparungen des Gehäuses einrasten.

■ Stecken Sie dann mit Hilfe des Clips das PCTV DVB-T Pro USB-Gehäuse auf den aufgeklappten Deckel Ihres Notebooks. Falls Sie hierbei die aktive Flachantenne verwenden, achten Sie bitte darauf, dass die Antenne komplett ausgeklappt ist und somit hochkant steht.

Verwendung der Klebepads

Wenn Sie den Halteclip zur Befestigung des PCTV DVB-T Pro USB-Gehäuses an Ihrem Notebook-Display nutzen, beachten Sie bitte folgenden Hinweis: Bei Displays mit sehr flachem Rahmen können Sie die Stabilität erhöhen, indem Sie die beiliegenden Klebepads entsprechend der Abbildung auf dem Halteclip anbringen.

Tipps zur Positionierung bei Verwendung der aktiven Flachantenne

Wenn in Ihrem Lieferumfang eine aktive Flachantenne enthalten ist und Sie über diese – und nicht über eine andere Antenne – Fernsehen empfangen möchten, beachten Sie bitte die folgenden Hinweise:

• Positionieren Sie PCTV DVB-T Pro USB möglichst so, dass die Antenne mit einer der Empfangsflächen in Richtung des nächstgelegenen Senders zeigt.
• Stellen Sie das Gerät bitte nach Möglichkeit in Fensternähe auf.
• Bitte platzieren Sie PCTV DVB-T Pro USB möglichst hoch.
• Das Gerät sollte sich nicht in der Nähe eines Röhrenmonitors, eines Fernsehers o.ä. befinden.

Bitte beachten Sie, dass innerhalb von Gebäuden der Empfang von DVB-T unter Umständen nicht optimal ist. Positionieren Sie in diesem Fall PCTV DVB-T Pro USB möglichst hoch und nahe am Fenster oder schließen Sie über den mitgelieferten Adapter Ihre Dachantenne an.

Verwendung der Fernbedienung

Wenn Sie PCTV DVB-T Pro USB über die optional mitgelieferte Fernbedienung steuern möchten, achten Sie bitte darauf, dass die Fernbedienung möglichst direkt auf den Empfängerbereich des PCTV DVB-T Pro USB-Gehäuses gerichtet ist.

PCTV DVB-T Pro USB besitzt ein LED-Anzeigefeld, über das Sie den Betriebszustand kontrollieren können:

■ Die gelb leuchtende LED signalisiert, dass der Sender korrekt eingestellt ist.
- Die rot leuchtende LED signalisiert, dass die Stromversorgung der aktiven Flachantenne eingeschaltet ist.

Für die Betriebnahme der optional im Lieferumfang enthaltenen aktiven

Flachantenne ist es erforderlich, dass die Antennenspannung eingeschaltet ist.

Bussystem

USB (Full-Speed oder High-Speed)

TV-Tuner

Microtune MT2060

Der Frequenzbereich beträgt 45,75 bis 863,25 MHz (VHF und UHF).

DVB-T Demodulator

Zarlink MT352

■ 16,64 QAM, QPSK
■ 6,7,8 MHz Bandbreite
■ UHF, VHF

Optionaler Antennen-Eingang

75 Ohm über IEC-Adapter

Bitte beachten Sie bei der Verwendung von Pinnacle Studio QuickStart: Wenn Sie DVB-T-Sendungen nachbearbeiten wollen, nehmen Sie diese bitte zuerst über die Pinnacle MediaCenter-Anwendung auf Ihre Festplatte auf. Im Anschluss daran können Sie die gespeicherten Videodateien mit Studio QuickStart bearbeiten.
