Produkttyp	USB-TV-Tuner und Videocapture-Gerät
Modell	PCTV50e
Marke	Pinnacle
Farbe	Schwarz
Abmessungen (ca.)	10 x 5 x 2 cm
Gewicht (ca.)	100 g
Stromversorgung	Über USB (5 V, 500 mA)
TV-Tuner	Microtune MT2050
Unterstützte TV-Standards	PAL B/G/D/K/I, SECAM, NTSC, PAL M/N
Frequenzbereich	48,25 – 855,25 MHz
Antenneneingang	75 Ohm, F-Stecker oder IEC
Videoeingänge	S-Video (Mini-DIN), Composite Video (Cinch)
Audioeingang	Stereo-Klinke (3,5 mm)
USB-Anschluss	USB 2.0 Hi-Speed
Systemvoraussetzungen (min.)	Windows XP, Pentium 4 2 GHz, 256 MB RAM, USB 2.0, DirectX 8
Lieferumfang	PCTV50e, USB-Kabel, Fernbedienung (IR), Bedienungsanleitung
Gehäusematerial	Kunststoff
Betriebstemperatur	0 °C bis 40 °C
Konformität	CE, EN 55022, EN 55024, EN 60950
Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Reinigungsmittel verwenden.
Sicherheitshinweise	Nur zur Verwendung in Innenräumen. Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen.
Wartung und Reparatur	Keine vom Benutzer austauschbaren Teile. Reparaturen nur durch Fachpersonal.

Häufig gestellte Fragen - PCTV50e PINNACLE

Welche Systemvoraussetzungen benötigt der Pinnacle PCTV50e?

Mindestens: Windows XP, Pentium 4 mit 2 GHz, 256 MB RAM, USB 2.0, DirectX 8-kompatible Grafikkarte. Empfohlen: 512 MB RAM und DirectX 9.

Wie schließe ich die Antenne an?

Verbinden Sie den Antenneneingang (75 Ohm, F-Stecker oder IEC) mit Ihrer Hausantenne oder dem Kabelanschluss. Verwenden Sie ein hochwertiges Koaxialkabel für besseren Empfang.

Kann ich einen Videorecorder oder Camcorder anschließen?

Ja, schließen Sie das Gerät über den S-Video- oder Composite-Video-Eingang und den Audio-Eingang (3,5 mm Klinke) an. Es werden PAL, NTSC und SECAM unterstützt.

Welche TV-Standards werden unterstützt?

Je nach Modellvariante: PAL B/G/D/K/I, SECAM, NTSC, PAL M/N. Der Frequenzbereich liegt zwischen 48,25 und 855,25 MHz.

Wie installiere ich die Software?

Legen Sie die mitgelieferte CD ein und folgen Sie den Installationsanweisungen. Unter Windows XP muss das neueste Service Pack installiert sein. Nach der Installation schließen Sie das Gerät über USB an.

Warum wird kein TV-Signal empfangen?

Überprüfen Sie die Antennenverbindung, die Kabelqualität und ob die TV-Standards korrekt eingestellt sind. Stellen Sie sicher, dass die Antenne richtig positioniert ist.

Kann ich das Gerät unter Windows 7 oder höher verwenden?

Der PCTV50e wird offiziell nur für Windows XP unterstützt. Ein Betrieb unter neueren Systemen ist möglicherweise nicht stabil oder gar nicht möglich.

Welches USB-Kabel soll ich verwenden?

Verwenden Sie ausschließlich das beiliegende USB-Kabel, um eine optimale Signalqualität und Stromversorgung zu gewährleisten.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien und richten Sie die Fernbedienung auf den Infrarot-Empfänger an der Vorderseite. Stellen Sie sicher, dass keine Hindernisse im Weg sind.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, um Kratzer oder Beschädigungen zu vermeiden.

BEDIENUNGSANLEITUNG PCTV50e PINNACLE

Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs darf ohne ausdrückliche schriftliche Genehmigung von Pinnacle Systems GmbH, Braunschweig, reproduziert oder anderweitig übertragen werden.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Dieses Handbuch wurde auf chlorfrei gebleichtem Papier mit lösungsmittelfreier Farbe gedruckt.

Pinnacle Systems GmbH hat dieses Handbuch nach bestem Wissen erstellt, übernimmt aber nicht die Gewähr dafür, dass Programme/Systeme den vom Anwender angestrebten Nutzen erbringen.

Die Benennung von Eigenschaften ist nicht als Zusicherung zu verstehen.

Pinnacle Systems GmbH behält sich das Recht vor, Änderungen an dem Inhalt des Handbuchs vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben.

Allen Angeboten, Verkaufs-, Liefer- und Werkverträgen von Pinnacle Systems GmbH einschließlich der Beratung, Montage und sonstigen vertraglichen Leistungen liegen ausschließlich die Allgemeinen Verkaufs- und Lieferbedingungen von Pinnacle Systems GmbH zugrunde.

Inhaltsverzeichnis

Systemvoraussetzungen ....1

Anschlüsse – Vorderseite....2

Anschlüsse – Rückseite 2

Antennenanschluss....3

PC-Anschluss....3

Anschluss der Videogeräte 3

Beispielkonfiguration....4

Technische Daten .... 5

Bussystem 5

Antennen-Eingang 5

Video-Eingänge 5

Audio-Eingang....5

TV-Tuner 5

Notizen

Systemvoraussetzungen

Damit PCTV 50e/100e einwandfrei funktionieren kann, muss Ihr System die folgenden Voraussetzungen erfüllen:

Computer-Hardware

Prozessor

Mindestens: Pentium IV mit 2 GHz, Pentium M mit 1,3 GHz oder vergleichbarer AMD Athlon XP-Prozessor

Empfohlen: Pentium IV mit 2,5 GHz, Pentium M mit 1,5 GHz oder vergleichbarer AMD Athlon 64-Prozessor

Arbeitsspeicher

Mindestens: 256 MByte RAM

Empfohlen: 512 MByte RAM

Festplatte

Mindestens: IDE-Festplatte mit Master Mode-Treibern und mit 5 GB freiem Speicherplatz

Empfohlen: U-DMA-Festplatte mit 20 GB freiem Speicherplatz

Grafikkarte

Mindestens: DirectX8-kompatible Grafikkarte

Empfohlen: DirectX9- oder höher-kompatible Grafikkarte

Soundkarte

Mindestens: DirectX9-kompatible Soundkarte

USB-Anschluss

USB 2.0- (Hi-Speed-kompatibler) Anschluss

CD-ROM- / DVD-ROM-Laufwerk bzw. -Recorder

Mindestens: CD-ROM- oder DVD-ROM-Laufwerk

Empfohlen: CD- oder DVD-Recorder

Computer-Software

Windows XP (Home Edition, Professional Edition oder Media Center Edition 2005) mit dem neuesten Service Pack

Anschlüsse – Vorderseite

Anschlüsse – Rückseite

Antennenanschluss

- Bitte verbinden Sie den Antennen-Eingang von PCTV 50e/100e mit Ihrer Hausantenne (Koaxial-Anschluss) oder mit Ihrem Kabelanschluss.

Um die Antenne anzuschließen, benötigen Sie die entsprechenden Kabel.

Bitte beachten Sie hierbei, dass die Qualität der Kabel wesentlich zur Empfangsleistung beiträgt.

PC-Anschluss

- Bitte verbinden Sie den USB-Anschluss von PCTV 50e/100e mit Ihrem PC.

Verwenden Sie hierfür bitte ausschließlich das beiliegende USB-Kabel.

Anschluss der Videogeräte

- Bitte schließen Sie Ihre Videoquelle (zum Beispiel einen Camcorder, Videorecorder oder DVD-Player) an den Audio-Eingang und an den entsprechenden Video-Eingang von PCTV 50e/100e an. Hierbei können Sie jedes Videogerät verwenden, das ein S-Videosignal oder ein Composite-Videosignal in PAL, NTSC oder SECAM liefert (zum Beispiel einen Videorecorder, Camcorder oder DVD-Player). Dieses ist unabhängig vom verwendeten Videosystem (zum Beispiel VHS, S-VHS, Hi8 oder Video 8).

Bitte beachten Sie, dass je nach Produktvariante nicht alle Videostandards

(PAL, NTSC oder SECAM) verfügbar sind.

Besitzt Ihre Videoquelle einen S-Videoausgang, schließen Sie bitte aus

Qualitätsgründen diesen, und nicht den Composite-Video-Ausgang, an.

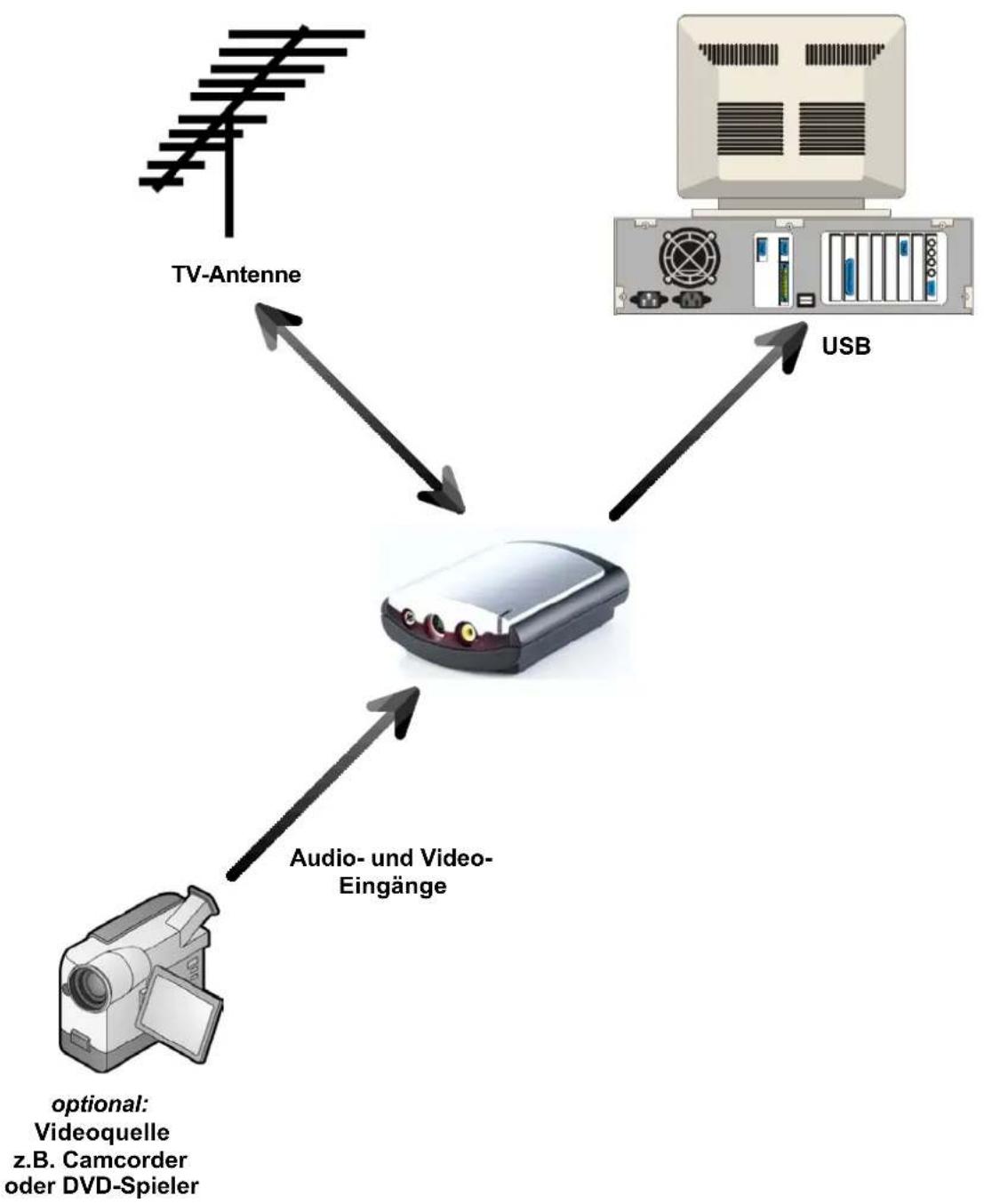

Beispielkonfiguration

Bussystem

USB 2.0

Antennen-Eingang

75 Ohm, F-Connector oder IEC

Video-Eingänge

S-Video-Eingang (Mini-DIN), Composite-Video-Eingang (Cinch)

Audio-Eingang

Stereo-Audio-Eingang (3,5 mm Klinkenbuchse)

TV-Tuner

Microtune MT2050

Der Tuner unterstützt entsprechend seiner Beschaltung:

■ PAL B/G/D/K/I/SECAM

oder

■ NTSC, PAL M/N

Der Frequenzbereich beträgt 48,25 bis 855,25 MHz

CE

Konformitätserklärung nach ISO/IEC Guide 22

Das oben beschriebene Produkt ist konform mit:

Dokument-Nr.Document No.	TitelTitle
EN 55022 : 1998Class B	Grenzwerte und Messverfahren für Funkentstörungen von Einrichtungen der InformationstechnikLimits and methods of measurement of radio interference characteristics of information technology equipment
EN 55024 : 1999	Störfestigkeitseigenschaften für Einrichtungen der Informationstechnik - Grenzwerte und PrüfverfahrenImmunity characteristics for information technology equipment - limits and methods of measurement
EN 61000-4-2 : 2001	Störfestigkeit gegen Entladung statischer ElektrizitätElectrostatic discharge immunity test
EN 61000-4-3 : 2001	Störfestigkeit gegen hochfrequente elektromagnetische FelderRadiated, radio-frequency, electromagnetic field immunity test
EN 61000-4-4 : 2002	Störfestigkeit gegen schnelle transiente elektrische Störgrößen/BURSTElectrical fast transient/burst immunity test
EN 61000-4-5 : 2001 Störfestigkeit gegen Stoßspannungen/SURGESurge immunity test
EN 61000-4-6 : 2001 Störfestigkeit gegen leitungsgeführte Störgrößen, induziert durch hochfrequente FelderImmunity to conducted disturbances, induced by radio-frequency fields
EN 61000-4-8 : 2001	Störfestigkeit gegen Magnetfelder mit energietechnischen FrequenzenPower frequency magnetic field immunity test
EN 61000-4-11 : 2001	Störfestigkeit gegen Spannungseinbrüche, Kurzzeitunterbrechungen und SpannungsschwankungenVoltage dips, short interruptions and voltage variations immunity tests
ENV 50204 : 1995	Störfestigkeit gegen hochfrequente elektromagnetische Felder von digitalen FunktelefonenRadiated electromagnetic field from digital radio telephones - Immunity test
EN 61000-3-2 : 2001	Grenzwerte für OberschwingungsströmeLimitations for harmonic currents
EN 61000-3-3 : 2001 Grenzwerte für Spannungsschwankungen und FlickerLimitations of voltage fluctuations and flicker
EN 55013 : 1990+ A14:1999	Funkstöreigenschaften von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikLimits and methods of measurement of radio disturbance characteristics of broadcast receivers and associated equipment
EN 55020 : 1994+ A14:1999	Störfestigkeit von Rundfunkempfängern und verwandten Geräten der UnterhaltungselektronikElectromagnetic immunity of broadcast receivers and associated equipment
EN 60950 : 2000 Sicherheit von Einrichtungen der InformationstechnikSafety of information technology equipment

Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors This certification is based on: Test report(s) generated by EMI-test laboratory Braunschweig, 27. Februar 2004 / February 27th, 2004

Bernd Riemann

Direktor Hardwareentwicklung Director Hardware Engineering

Oliver

Hellmold

Finanzdirektor / Director Finance (Rechtsverbindliche Unterschrift / Legally Binding)

BAUGLEICHHEITSBESCHEINIGUNG
