WKC1201 - Autoradio GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	Grundig
Modell	WKC1201
Spannungsversorgung	12 V Gleichspannung
Maximale Ausgangsleistung (Sinus)	4 x 5 W an 4 Ohm (DIN 45324)
Maximale Ausgangsleistung (Spitze)	4 x 10 W an 4 Ohm
Empfangsbereiche	UKW (87,5–108 MHz), MW (531–1602 kHz), LW (153–279 kHz)
Antennenimpedanz	75 Ohm
Cassettentyp	Kompatibel mit C60/C90, optimiert für Chromdioxid (CR)
Senderspeicher	6 Speicherplätze pro UKW-Bereich (U= und U~), manuelle und automatische Speicherung
Autostore-Funktion	Automatische Sendersuche und Speicherung der 6 stärksten UKW-Sender
Klangregelung	TONE-Regler für Höhen und Tiefen
Verkehrsfunk	VF-Taste zur Durchsagebereitschaft, Unterbrechung der Cassettenwiedergabe
Sicherung	Flachsicherung 5 A (DIN 72581)
Einbaurahmen	DIN-gerechter Einbaurahmen für Fahrzeuge
Reinigung	Tonkopf alle 50–100 Betriebsstunden mit Reinigungscassette reinigen; Blende mit weichem, antistatischem Tuch
Umgebungstemperatur	Cassetten keinen hohen Temperaturen aussetzen

Häufig gestellte Fragen - WKC1201 GRUNDIG

Wie schalte ich das Autoradio ein und aus?

Das Gerät kann über den Zünd-/Anlassschalter des Fahrzeugs oder über den -Kombiknopf am Radio ein- und ausgeschaltet werden. Im ausgeschalteten Zustand ist das Display dunkel.

Wie speichere ich Sender automatisch (Autostore)?

Drücken Sie die FM-Taste länger als 2 Sekunden, bis das Gerät stummschaltet. Der Autostore durchläuft den Frequenzbereich bis zu 3 Mal und speichert die 6 stärksten Sender auf den Speicherplätzen ① bis ⑥ im U=-Bereich.

Wie stelle ich Sender manuell ein?

Wählen Sie den gewünschten Bereich (U~, U=, M oder L). Drücken Sie die MAN-Taste, um in den manuellen Modus zu wechseln (MAN im Display). Verwenden Sie die Suchlaufwippe (⬆/⬇) zur schrittweisen oder schnellen Frequenzänderung.

Wie kann ich eine Cassette abspielen?

Schieben Sie die Cassette mit der beschrifteten Seite nach rechts in das Cassettenfach, bis sie einrastet. Die Wiedergabe beginnt automatisch. Zum Auswerfen drücken Sie die ⏏-Taste bis zum Anschlag.

Wie reinige ich den Tonkopf?

Verwenden Sie alle 50–100 Betriebsstunden eine handelsübliche Reinigungscassette, um Bandabrieb zu entfernen und Höhenverluste zu vermeiden.

Was bedeuten die Anzeigen U-, U=, M und L?

U- und U= stehen für zwei UKW-Bereiche (87,5–108 MHz). M steht für den Mittelwellenbereich (531–1602 kHz) und L für den Langwellenbereich (153–279 kHz).

Wie schalte ich den Verkehrsfunk ein/aus?

Drücken Sie die VF-Taste, um die Durchsagebereitschaft ein- oder auszuschalten. Ist VF im Display sichtbar, werden Verkehrsfunkdurchsagen wiedergegeben, auch bei Lautstärke Null.

Wie kann ich die Lautstärke einstellen?

Drehen Sie den -Kombiknopf (Volume) nach rechts zur Erhöhung oder nach links zur Verringerung der Lautstärke. Achten Sie auf eine sichere Lautstärke, um Umgebungsgeräusche noch wahrzunehmen.

Wie baue ich das Radio aus?

Stecken Sie beide Bügel (d) in die Öffnungen der Blende, bis sie einrasten. Drücken Sie die Bügel nach außen und ziehen Sie das Gerät langsam aus dem Einbaurahmen.

Welche Sicherung wird benötigt?

Das Gerät verwendet eine Flachsicherung 5 A (DIN 72581). Diese befindet sich am Gerät und schützt vor Überlastung.

BEDIENUNGSANLEITUNG WKC1201 GRUNDIG

Wartung und Pflege 1

Bitte beachten Sie 2

Einbau des Gerätes 2

Verkehrssicherheit ......2

Antenne....2

Ein- Ausschalten ....2

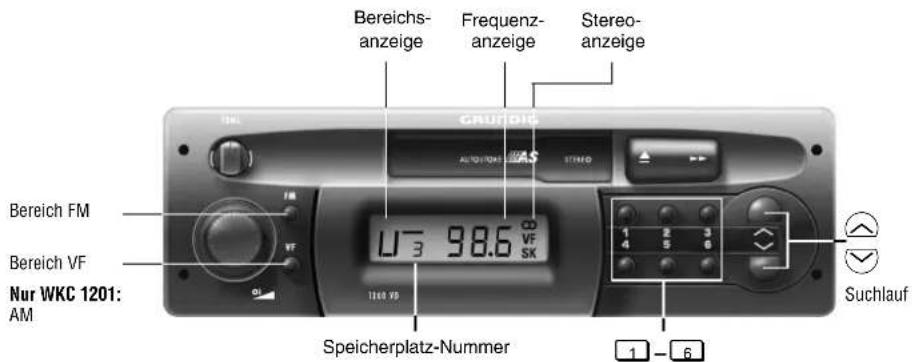

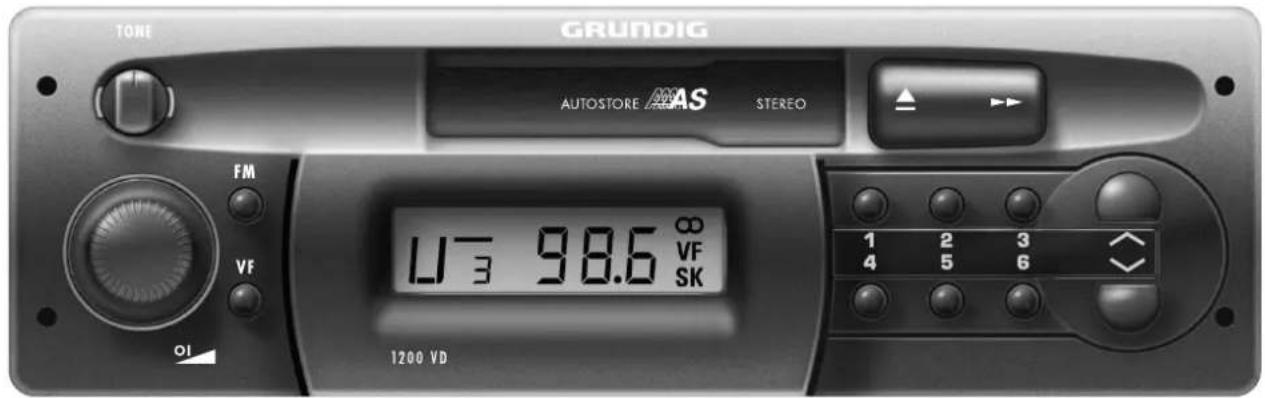

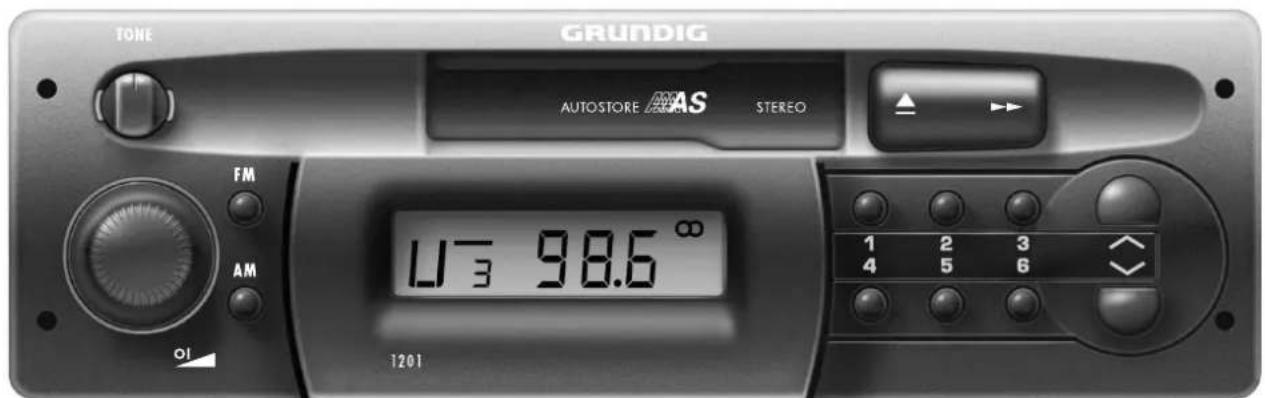

Verstärker auf einen Blick 3

Cassette auf einen Blick 3

Radio auf einen Blick 4

Empfangsbedingungen ....4

Stereosendungen ....4

Autostore (U= - Bereich) ....4

Bereich wählen......5

Sender einstellen ....5

Sender speichern ....6

Gespeicherte Sender aufrufen 6

Ein- und Ausbau 7, 8

Einbaumaterial und Zubehör 7

Einbaurahmen einsetzen....7

Antenne anschließen 7

Versorgungsspannungen....7

Lautsprecher....7

Sicherung 8

Autoradio einschieben 8

Autoradio herausziehen......8

Im Falle eines Defektes....8

Technische und optische Änderungen vorbehalten!

Wartung und Pflege

Der Gesamtaufbau des Gerätes gewährleistet wartungsfreien Betrieb über lange Zeit. Sollte eine Störung auftreten, wenden Sie sich bitte an Ihren Fachhändler. Siehe auch »Im Falle eines Defektes« (am Ende des Heftes).

Die Cassetten keinen höheren Temperaturen aussetzen (siehe Angaben des Herstellers) und nach Gebrauch in die Cassettenhülle stecken.

Die Blende nur mit einem weichen, staubbindenden und antistatischen Lappen reinigen. Polier- und Reinigungsmittel könnten die Oberfläche der Blende beschädigen.

Der Tonkopf muß frei von Bandabrieb sein, um Verluste in der Höhenwiedergabe zu vermeiden. Deshalb sollten Sie alle 50...100 Betriebsstunden den Tonkopf mit einer Reinigungscassette reinigen.

CE

Das Gerät entspricht den EMV-Schutzanforderungen (EG-Richtlinie 89/336 EWG und 93/68/EWG) gemäß den Normen EN 55013 und EN 55020.

Bitte beachten Sie

Einbau des Gerätes

Diese Bedienungsanleitung setzt voraus, daß Ihr Autoradio vom Fachhändler ordnungsgemäß angeschlossen und eingebaut wurde.

Wollen Sie das Gerät selbst einbauen, so beachten Sie unbedingt das Kapitel »Ein- und Ausbau« auf den Seiten 7/8 und die Abbildungen am Anfang des Heftes.

Verkehrssicherheit

Bitte machen Sie sich vor Antritt der Fahrt mit den verschiedenen Funktionen Ihres Auto-radios vertraut (z.B. Sender speichern).

Lautstärke:

Durch zu große Lautstärke können Sie sich und andere im Straßenverkehr gefährden. Wählen Sie deshalb die Lautstärke immer so, daß Sie Umweltgeräusche (z.B. Hupen, Rettungsfahrzeuge, Polizeifahrzeuge usw.) noch wahrnehmen können.

Antenne

Das Autoradio ist für den Anschluß an eine 75Ω-Antenne (Impedanz) ausgelegt.

Antennenkabel-Verlängerungen, z.B. bei Heckmontage, können den Empfang beeinträchtigen.

Ein- und Ausschalten

– mit dem Zünd-/Anlaßschalter

Mit dem Zünd-/Anlaßschalter des Fahrzeugs können Sie das mit dem Kombiknopf eingeschaltete Autoradio aus- und einschalten (siehe Versorgungsspannungen / A4 ....+12V Stand by-Spannung, Seite 8).

- am Autoradio

Mit dem 📄-Kombiknopf können Sie das Autoradio ein- und ausschalten, wenn das Autoradio ...

– mit dem Zünd-/Anlaßschalter eingeschaltet ist bzw.

- nicht über den Zünd-/Anlaßschalter angeschlossen ist.

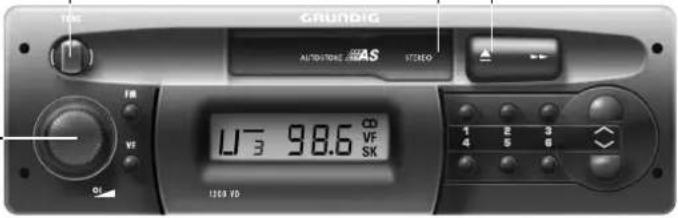

Cassette Verstärker

Ein- und Ausschalten am Gerät

Aus Ein

Display dunkel: Gerät ausgeschaltet.

Lautstärke 🔍 (Volume)

Kombiknopf drehen:

Lautstärke - ↙+

Klangregler TONE

weniger Höhen ↩weniger Tiefen

Tonband-Cassetten unterliegen im Auto-radiobetrieb hoher thermischer Beanspruchung. Deshalb nur einwandfreie und hitzebeständige C 60- und C 90-Cassetten namhafter Hersteller verwenden.

Hinweis: Das Gerät ist für CR (Chrom-dioxid)-Bänder optimiert.

Die Cassetten-Wiedergabe wird bei aktiviertem Verkehrsfunk während der Verkehrsfunk-Durchsage unterbrochen.

Aktuelle Verkehrsfunk-Durchsage abbrechen:

○VF -Taste kurz drücken.

Radio-Betrieb → Cassetten-Betrieb

Cassette ins Cassettenfach einschieben, bis sie einrastet.

Schneller Vorlauf

-Taste drücken bis sie einrastet.

Vorlauf abbrechen

-Taste ausrasten.

Am Bandende wird der Vorlauf automatisch beendet und auf Radio geschaltet.

Ausschieben der Cassette

-Taste bis zum Anschlag drücken.

Das Gerät schiebt die Cassette aus und schaltet auf Radio-Betrieb.

Die ausgerastete Cassette kann im Gerät bleiben.

Radio

Empfangsbedingungen

Während der Fahrt ändern sich die Empfangsbedingungen.

Berge, Gebäude oder Brücken können den Empfang beeinträchtigen.

Dies gilt besonders dann, wenn Sie weit vom Sender entfernt sind.

Stereosendungen

∅Stereozeichen im Display bei UKW-Stereosendungen.

Bei schwächer werdenden Sendern erfolgt ein gleitender Übergang von Stereo- auf Mono-wiedergabe.

Autostore (U= -Bereich)

6 UKW-Sender Ihres Empfangsgebietes werden automatisch auf den Speicherplätzen

○①... ○⑥ im U= -Bereich gespeichert.

Speichern

d.h. den automatischen Senderspeicher (Autostore) neu belegen:

- bei Standortwechsel (z.B. im Urlaub) oder

- wenn Sie das Gerät erstmals in Betrieb nehmen.

OGTaste FM länger als 2 Sekunden drücken, bis das Gerät stummschaltet.

Der Speichervorgang ist abeschlossen nachdem max. 3 Durchläufe über den gesamten Frequenzbereich durchgeführt worden sind.

D4

Die Suchlaufempfindlichkeit erhöht sich dabei nach dem 2. Durchlauf.

Anschließend hören Sie den auf Speicherplatz 1 gespeicherten Sender:

I im Display.

Speicherplatz ○1: erster Sender

Speicherplatz ○②: zweiter Sender usw.

Nur WKC 1200 VD:

Nur Sender mit Verkehrsfunk-Durchsagen speichern: wenn >VF< im Display.

Durchsagebereitschaft (VF) ein-/aus:

O-Taste VF drücken.

Aufrufen

Falls der U= -Bereich noch nicht eingeschaltet ist:

OCTaste FM so oft kurz drücken, bis

U = im Display erscheint.

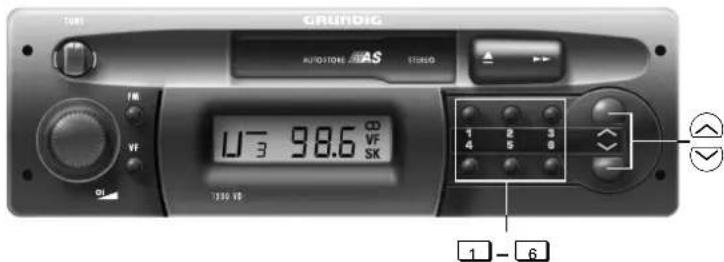

Speicherplatz wählen:

entsprechende Taste ○①... ○⑥drücken.

Wenn Sie die Vorteile von Autostore nicht nutzen wollen, können Sie die Speicherplätze des U=-Bereichs auch manuell belegen,

siehe dazu »Bereich wählen«,

»Sender einstellen«,

»Sender speichern«.

Bereich wählen

U-Bereich UKW 87,5 - 108 MHz

Um die Anzahl der Speicherplätze im U-Bereich zu erhöhen, verfügt Ihr Gerät über

2 U-Bereiche:

U^- und U^=

Umschalten zwischen den U-Bereichen mit der O'Taste FM (Fortschalttaste).

O-Taste FM kurz drücken:

U-oder

U=im Display.

Nur WKC 1201:

M-Bereich MW 531 - 1602 kHz

O'Taste AM so oft drücken, bis f' im Display.

L-Bereich LW 153 - 279 kHz

O'Taste AM so oft drücken, bis L im Display.

Sender einstellen

Suchlauf

Vorher:

»Bereich wählen« U⁻ oder U=

Nur WKC 1200 VD:

Nur Sender mit Verkehrsfunk-Durchsagen suchen: wenn >VF< im Display.

Durchsagebereitschaft (VF) ein-/aus:

○-Taste VF drücken.

bzw. ⬤-Taste kurz drücken:

zur höheren Frequenz zur niedrigeren Frequenz.

Automatisches Umschalten der Suchlaufempfindlichkeit (2-stufig)

- bzw. ⬌-Taste kurz drücken:

der Suchlauf stoppt ...

- im 1. Durchlauf (über den gesamten Frequenzbereich) nur bei sehr gut empfangbaren Sendern (Nahempfang),

- im 2. Durchlauf bei allen empfangbaren Sendern (Nah- und Fernempfang); dabei >DX< im Display.

Wollen Sie einen anderen Sender hören, drücken Sie die ☑- bzw. ⬠-Taste erneut.

Im 2. Durchlauf muß dies innerhalb von ca. 60 Sekunden erfolgen, da sonst die Suchlauf- empfindlichkeit dieselbe ist, wie im 1. Durchlauf.

Sofort höchste Suchlaufempfindlichkeit

- bzw. -Taste drücken, bis >DX< im Display.

Der Sendersuchlauf stoppt bei allen em- pfangbaren Sendeern (Nah- und Fernempfang).

Sender einstellen

Manuell

Vorher:

»Bereich wählen«.

Umschalten von Suchlauf auf Manuell:

bzw. ⚙-Taste drücken, bis >MAN< im Display.

bzw. 📤-Taste kurz drücken: schrittweise Frequenzänderung;

bzw. 📤-Taste länger drücken: schnelle Frequenzänderung;

ur höheren Frequenz ur niedrigeren Frequenz.

Nur im U-Bereich

– Das Display zeigt die Frequenz in 0,1 MHz-Abstimmschritten an.

- Durch kurzes Drücken der ⏻- bzw. √-Taste verändert sich die Frequenz in 0,05 MHz-Abstimmschritten.

Damit die Frequenz im Display mit der eingestellten Frequenz übereinstimmt, ist folgendermaßen zu verfahren:

Nachdem nach Drücken der 📤- Taste die Anzeige im Display zur nächsthöheren Frequenz gewechselt hat, müssen Sie diese Taste noch einmal kurz drücken, damit die Frequenzanzeige mit der eingestellten Frequenz übereinstimmt.

Nur WKC 1201: Nur im M- und L-Bereich Durch kurzes Drücken der ⏻- bzw. √-Taste (Suchlaufwippe) verändert sich die Frequenz in 9 kHz-Abstimmschritten.

Umschalten von Manuell auf Suchlauf: automatisch nach 60 Sekunden oder durch Drücken einer beliebigen Taste außer der Suchlaufwippe.

Sender speichern

Den Sender den Sie gerade hören, können Sie im gewählten Bereich mit den Speicherplatz-Tasten ○1bis ○6speichern.

Vorher:

»Bereich wählen«

»Sender einstellen«

Speicherplatz wählen:

Speicherplatz-Taste, z.B. ○① drücken, bis der eingestellte Sender bzw. das Programm nach kurzer Stummschaltzeit wieder hörbar ist.

Der Sender ist gespeichert. Ein vorher auf dem Speicherplatz gespeicherter Sender wird gelöscht.

Gespeicherte Sender aufrufen

Vorher:

»Bereich wählen«

Im Display sehen Sie die in diesem Bereich zuletzt eingestellte Frequenz (Last-station-memory).

Speicherplatz wählen

Speicherplatz-Taste, z.B. Ⓞdrücken.

Im Display sehen Sie die Empfangsfrequenz, den Wellenbereich – z.B U= – und die Nummer der Speicherplatz-Taste.

Nur WKC 1200 VD:

Sender mit Verkehrsfunk-Durchsagen

ist eingestellt, wenn >SK< im Display.

Durchsagebereitschaft für Verkehrsfunk-

Durchsagen: wenn >VF< im Display.

Durchsagebereitschaft ein-/ausschalten, wenn >SK< im Display:

OCTaste VF drücken.

• Verkehrsfunk-Durchsagen hören Sie mit einer Mindestlautstärke, auch bei Lautstärke »Null«.
• Wollen Sie nur Verkehrsfunk-Durchsagen hören, drehen Sie die Lautstärke auf »Null«.
• Ist der eingestellte Verkehrsfunksender nicht mehr empfangbar, startet der Suchlauf zum nächsten Verkehrsfunksender.

Ein- und Ausbau

Die Abbildungen 1 - 4 zum Text befinden sich am Anfang des Heftes.

Einbaumaterial und Zubehör

Welches Einbaumaterial Sie benötigen und was es an Zubehör gibt, sagt Ihnen Ihr Fachhändler.

Einbaurahmen einsetzen

Abbildung 4

Einbaubrahmen b in den Geräte-Ausschnitt a des Fahrzeugs einsetzen.

Schränklappen c hinter dem Geräte-Ausschnitt a nach Bedarf (je nach Fahrzeugtyp) aufbiegen.

Antenne anschließen

Abbildungen 1 und 2

• Im Bedarfsfall Antennenadapter (Abb. 1) verwenden.
• Antennenadapter (Abb. 1) bzw. Antennen-kabel (Abb. 2) im Kunststoffhalter fixieren.

Versorgungsspannungen

Messerkontakte A: 4, 5, 7 und 8 Abbildung 3

A4 +12 V Standby-Spannung

An Klemme 30 des Fahrzeugs anschließen, wenn Sie das Autoradio mit dem Zünd-/Anlaßschalter ein- und ausschalten wollen; siehe dazu Messerkontakt A7.

A5 +12 V Steuerspannung, max. 1 A Für Automatikantenne (Aus-/Einfahren), Leistungsverstärker (Ein-/Ausschalten) usw. sowie Betriebspannung für Antennenver- stärker.

A7 +12 V Betriebsspannung

Wenn Sie das Autoradio mit dem Zündschloß* ein-/ausschalten wollen: Messerkontakt A7 an Klemme 15 des Fahrzeugs anschließen. Den Messerkontakt A4 müssen Sie dann an Klemme 30 anschließen. Wenn Sie das Autoradio nicht über das Zündschloß anschließen: Messerkontakt A7 an Klemme 30 des Fahrzeugs anschließen.

* Bei Fahrzeugen der Firma VW/Audi ab Modelljahr 1991 ist ein Ein-/Ausschalten des Autoradios mit dem Zündschloß nicht möglich. Messerkontakt A7 auf keinen Fall an den S-Kontakt (Versorgungsstecker PIN 4 – Kabel braun/rot) des Fahrzeugs anschließen.

A8 Minus (−) Betriebsspannung

An Klemme 31 (Masse) des Fahrzeugs anschließen.

Lautsprecher

Messerkontakte B 1 bis B 8.

Abbildung 3

Maximale Ausgangsleistung

an 4 Ω-Lautsprechern:

Sinusleistung, DIN 45324 ____ 4 x 5 W

Spitzenleistung ____ 4 x 10 W

Frontlautsprecher

B3 rechts + B4 rechts - (Masse)

B1 rechts + B2 rechts – (Masse)
B7 links + B8 links - (Masse)

Ein- und Ausbau

Sicherung

Abbildung 3

Flachsicherung 5 A/DIN 72581 (gesteckt) am Gerät.

Gerät einschieben

Abbildung 4

– Gerät in den Einbaurahmen b bis zum Anschlag einschieben.

Gerät herausziehen

Abbildung 4

– Beide Bügel d in die Öffnungen der Blende stecken und bis zum Einrasten einschieben.
– Beide Bügel nach außen drücken und das Gerät langsam herausziehen

Im Falle eines Defektes

Auf Ihren Wunsch kann Ihr Fachhändler in der Bundesrepublik Deutschland als Serviceleistung Grundig Autoradios im Falle eines Defektes durch werksgeprüfte Austauschgeräte ersetzen.

WKC 1200 VD/WKC 1201
