BEDIENUNGSANLEITUNG LED15FWMB Reflexion

Sicherheitshinweis 04

Lieferumfang....05

Technische Daten 05

Montage der Basis 06

Produkteinführung

Vorderansicht 08

Anschlüsse....09

Fernbedienung....10

Basisanschlüsse

Stromanschluß 12

Anschluss des RF Kabels....13

Anschluss an einen USB....13

Anschluss an eine HDMI Verbindung.... 14

Anschluss an eine SCART Verbindung....14

Anschluss an einen PC 15

Anschluss an einen Koofhöer....15

Anschluss an eine Composite Video Verbindung .....16

Anschluss an eine Common Interface....17

Wandmontage 18

Erstmals Installation 19

Quik-Start 21

Grundfunktionen

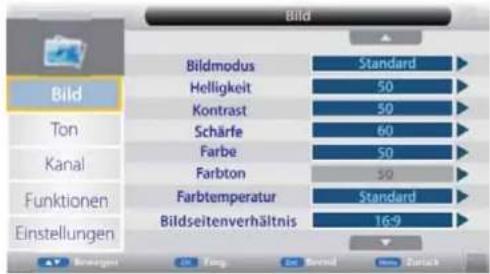

Bild Menü 23

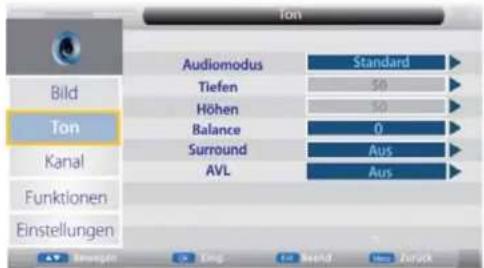

Ton Menü 24

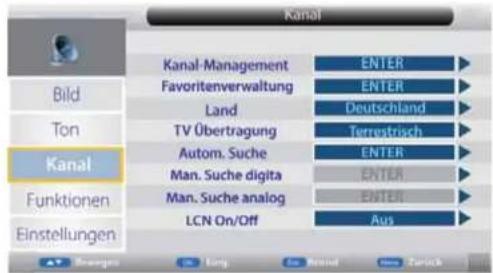

Kanal Menü 25

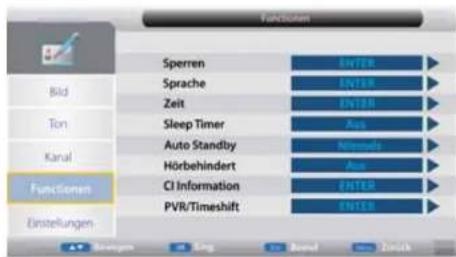

Funktionen Menü....28

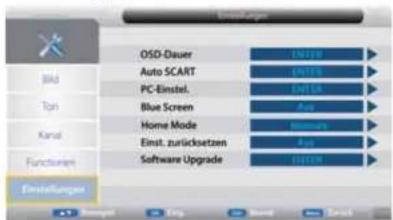

Einstellungen Menü....30

Multimediabetrieb

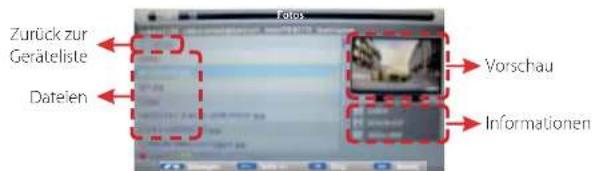

Fotos....32

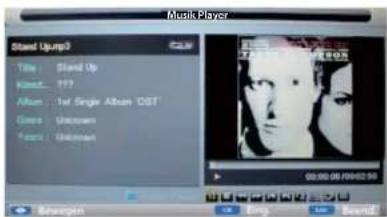

Musik 32

Film 33

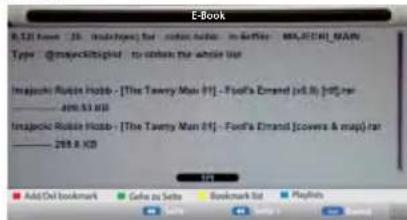

E-Book....33

Anhang....34

Fehlerbehebung 36

Konformitätserklärung 37

Dieses Symbol warnt vor gefährlicher Spannung im Inneren des Gehäuses durch nicht isolierte Kabel. Ein Stromschlag kann so stark sein, dass es sehr gefährlich für den Benutzer sein kann. Ö ffnen Sie niemals das Ciehäuse des Fernsehers.

Korrekte Entsorgung dieses Produktes

Dieses Symbol bedeutei, dass dieses Produkt oder die Batterie nicht im Haushaltsmüll entsorgt werden darf. Um die ordnungsgemäße Abfallbehandlung des Produktes und der Batterie sicherzustellen, entsorgen Sie diese bitte gemäß den örtlichen Gesetzen unter Voraussetzung für die Entsorgung von Elektrogeräten und Batterien. Damit helfen Sie, die natürlichen Ressourcen zu schonen und die Standards des Umweltschutzes bei der Behandlung und Entsorgung von Elektroschrott zu erfüllen.

Dieses Symbol bedeutet, dass elektronische Geräte am Ende ihrer Lebensdauer getrennt vom Hausmüll entsorgt werden müssen. Bitte entsorgen Sie dieses Gerät bei Ihrem örtlichen Recycling-Zentrum.

Sicherheitshinweis Lieferumfang

Um einen zuverlässigen und sicheren Betrieb dieses Gerätes zu gewährleisten, lesen Sie bitte sorgfältig diese Bedienungsanleitung, insbesondere die Sicherheitshinweise unten.

Elektrische Sicherheit

• Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Sollten Sie die Spannung nicht kennen, fragen Sie bitte einen Elektriker.
• Um eine Überlastung zu vermeiden, betreiben Sie nicht zu viele weitere Geräte an der gleichen Steckdose.
• Verlegen Sie Stromkabel unbedingt immer so, dass niemand darüber stolpern kann.
• Das Kabel ist ummantellt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
• Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
• Wenn Sie das Gerät für längere Zeit nicht mehr nutzen, ziehen Sie unbedingt das Stromkabel ab.
• Für den Schulz des Cerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist, ziehen Sie bitte den Netzstecker aus der Steckdose und das Antennenkabel aus der Antennedose. Dies verhindert Schäden aufgrund von Blitzschlägen.
• Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
• In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
• Entfernen Sie nie die Abdeckung es befinden sich keine Teile im Inneren, die vom Benutzer selbst repariert werden können.

• Betreiben Sie das Gerät nur mit dem mitgelieferten Netzteil.

• LED TV 5. Netzteil

• Fernbedienung 6. 12 V KFZ-Anschlusskabel
• 2x Batterien
• Auto DVB-T aktiv Antenne
• AV Adapter

Technische Daten

Display LED Display (Pixelklasse 1)
Bildschirmgröße 15,6" (40,0 cm)
Auflösung 1366 x 768 (HD)
Kontrastverhältnis 500 : 1
Helligkeitswert 200 cd/m2
Betrachtungswinkel 90" H / 60" V
Empfangsarten DVB-T / DVB-C
Lautsprocher 2x 2 Watt (Stereo)
Anschlüsse RF Eingang (DVB-T & DVB-C)	PC Eingang (D-Sub)PC Audio Eingang 3,5 mmKopfhörer Ausgang 3,5 mmHDMI EingangVideo / Audio (L/R) (mit Adapter)USB 2.0 (Mediaplayer / Softwareupgrade)Scart
CI Schacht ja (IID ready)
Abspielformate Video/Foto/Audio	MPEG 1-4, VOB, AVI, XVID / JPEG / MP3,AC3, MP2, MPEG1, PCM, LPCM, OGG
Stromversorgung	AC 110V ~ 240V, 50/60 Hz / DC 12 Volt
Stromverbrauch Betrieb / Standby	max. 25 Watt / < 0,5 Watt
VESA Standard 100 x 100 mm

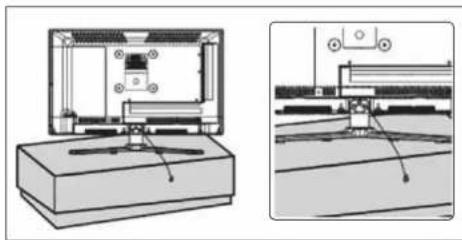

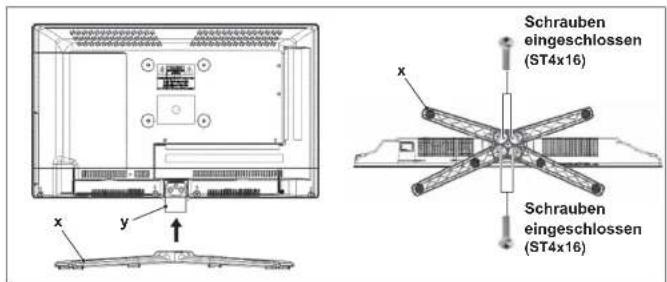

Montage der Basis

Montage der Basis

Die TV kann an der Basis befestigt werden (zugeführt).

Für die korrekte Montage, gehen Sie wie folgt:

a. Setzen Sie den TV-Bildschirm an der Seite auf eine flache, weiche Unterlage (Decke, Schaum, etc.), um Beschädigungen oder Kratzer zu vermeiden.

b. Stellen Sie die Basis (x) auf dem Hals (y) des TV-Gerätes, und dann sichern Sie sie mit den mitgelieferten Schrauben.

Schrauben eingeschlossen (ST4x16) Schrauben eingeschlossen (ST4x16)

Hinweis:
Vor dem Anbringen der Basis, stellen Sie sicher, dass die gleiche korrekt positioniert wurde (siehe Abbildung).

Hinweis:
Stellen Sie sicher, dass der Fernseher und die Basis fest aneinander sitzen. Ansonsten kann die Stabilität des Gerätes beeinträchtigt werden und es umkippen.
Ziehen Sie die Schrauben an. Verwenden Sie keine andere als die mitgelieferten Schrauben.

Hinweis:
Versuchen Sie den nicht mit Gewalt, horizontal über die von der Basis erlaubte Position zu drehen.
Kippen Sie den Bildschirm nicht nach oben oder unten, um Schäden an der Basis zu vermeiden, da dies die Stabilität des Gerätes beeinträchtigen kann.

Hinweis:
Um zu verhindern, dass der TV kipp und fällt, empfehlen wir, um ihn an den Möbel oder an der Wand mit einem Kabel mit Ringkabelschuh zu befestigen (nicht mitgeliefert).
Betreiben Sie wie gezeigt.

Produkteinführung

Produkteinführung

Vorderansicht Seitenansicht Anschlüsse

1. (IR) Infrarotempfänger: Empfänger für die Signale der Fernbedienung.
2. (HIN / AUS) LED Leuchte: Drücken Sie die Powertaste und den TV ein/aus zu schalten.

ROT: Bereitschaft (Standby)

GRÜN: Eingeschaltet

1. Die Funktionen der Tasten an der Gehäuseseite:

INPUT: Drücken Sie die Taste um das Menü anzuzeigen.
MENU: Drücken Sie die Taste um das Menü anzuzeigen.
CH +/- Schaltet die Programme AUF/AB.
VOI +/-: Regel die Laufstärke LAUT/LEISER.
POWER: Schaltet den Fernseher EIN/AUS (Stand-by).

Hinweis:

Drücken Sie die Taste INPUT mehrfach, um die gewünschte Signalquelle auszuwählen.

Nach einer kurzen Wartezeit schaltet der Fernseher auf die gewünschte Signalquelle um.

Netzanschluß 12V/230V Netzteil oder 12Volt Boardspannung. DC:

NETZSCHALTER: Hauptschalter für die Stromversorgung
HDMI: HDMI Eingang
VGA: Eingang für VGA Signale vom PC
PC AUDIO IN: Eingang für analogen Ton vom PC
SCART: SCART Anschluss
RF: Anschluss für DVB-T Antenne oder Kabellfernsehen
Mini AV: AV Eingang (HBAS/Audio Rechts/Links), über Adapterkabel
USB: USB 2.0 Anschluss für Massenspeichergeräte

Common Interface: Steckplatz für CI Slot

Headphone: Ausgang für Kopfhörer mit 3,5mm Klinke

Produkteinführung

Produkteinführung

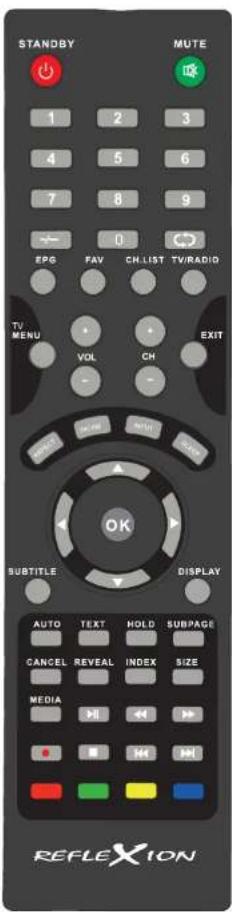

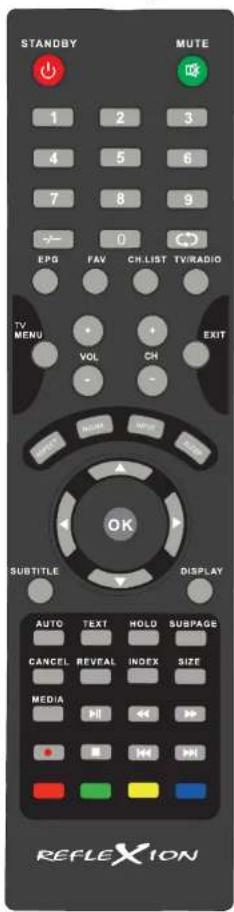

Fernbedinung

STANDBY MUTE 1 2 3 4 5 6 7 8 9 EFG FAV CH LIST TV/RADIO TV MENU VOL CH EXIT SUBTITLE DISPLAY AUTO TEXT HOLD SUBPAGE CANCEL REVEAL INDEX SIZE MEDIA HI << > ● HI HI REFLEXION

POWER ⬇: Fernseher ein-/ausschalten. (Bereitschaft/Stand By)

MUTE ☑: Ton stummschalten.

Zahlentasten: Eingabe von Programmnummern usw.

-/-: Wählen Sie 2-stellige oder 3-stellige Programm.

Zurück zum letzten Programmplatz.

EPG: Elektronischen Programmführer einblenden.

FAV: Favoritenliste anzeigen.

CH.LIST: Zeigt die Programmliste.

TV/RADIO: Zwischen TV und Radiosendern wechseln.

TV MENU: Öffnet das Einestellungsmenü.

EXIT: Das jeweilige Menü verlassen.

VOL +/-: Lautstärke erhöhen/verringern.

CH +/-: Programme wechseln.

ASPECT: Bildformat umschalten.

NICAM/A2: TV Nicam/A2 wechseln.

INPUT: Signalquelle, USB-Media Player, Digitales oder analoges Fernsehen wählen.

SLEEP: Ausschalttimer stellen.

Navigations- Einstellungen in Bildschirm- und tasten: DVD Menüs auswählen/ändern Lautstärkeregelung/Programmwechsel.

OK: Auswahl bestätigen/Programmliste.

SUBTITLE: Untertitel an/aus schalten.

DISPLAY: Informationen anzeigen.

AUTO: Passen Sie auf die optimalen Display-Einstellungen im PC-Modus.

TEXT: Videotext aufrufen und beenden.

HOLD: Unterseitenwechsel anhalten (Videotext).

SUBPAGE: Unterseiten im Videotext aufrufen/beenden.

CANCEL: Umschalten zwischen TV und Videotext.

REVEAL: Zeigt versteckte Informationen im Videotext.

INDEX: Index Seite aufrufen (Videotext).

SIZE: Obere Seite im Videotext vergrößern, erneutes drücken um die untere zu vergrößern und zurück zur Standardgröße.

MEDIA: Wählen Sie die Art von Multimedia-Wiedergabe zu sein.

- Starten Sie die Aufnahme von Video.

▶II Abspielen/Pause.

▶▶▶ Nächstes Kapitel.

Vorheriges Kapitel.

Stopt das Program.

Schneller Rücklauf.

Schneller Vorlauf.

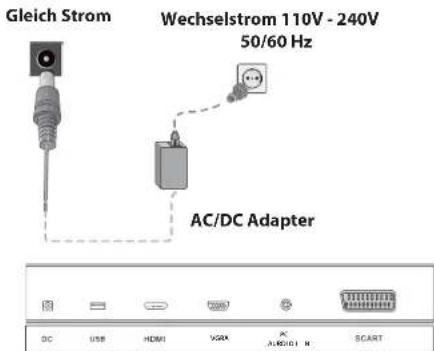

1. Verbinden Sie den Stecker des AC-Adapters mit der Buchse „DC IN“ und verbinden Sie den Adapter mit einer Steckdose.
2. Schalten Sie den Hauptschalter des LED TV an und drücken Sie dann die POWER Taste auf der Fernbedienung, um den Fernseher einzuschalten.

Hinwes:

Nutzen Sie ausschließlich den im Packungsinhalt mitgelieferten AC/DC Adapter & Car Adapter.

DC USA HDMI VGA 72 AUD:01 R SCART

Gleich Strom Wechselstrom 110V - 240V 50/60 Hz AC/DC Adapter DC USB HDMI VGA ASCII SCART

Gleich Strom Gleich Strom 12V Car Adapter

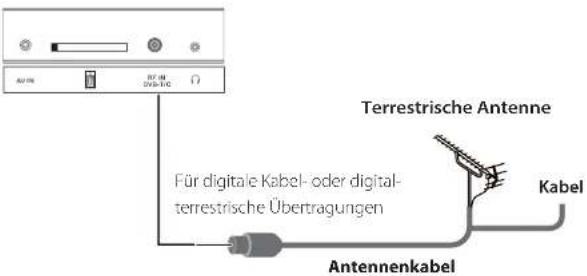

Anschluss des RF Kabels

Verbinden Sie ein 75 Ohm Antennenkabel mit der. RF IN" Buchse an der Rückseite des Fernsehers.

Au PA RZ PA 2018-13 Terrestrische Antenne Kabel Für digitale Kabel- oder digital- terrestrische Übertragungen Antennenkabel

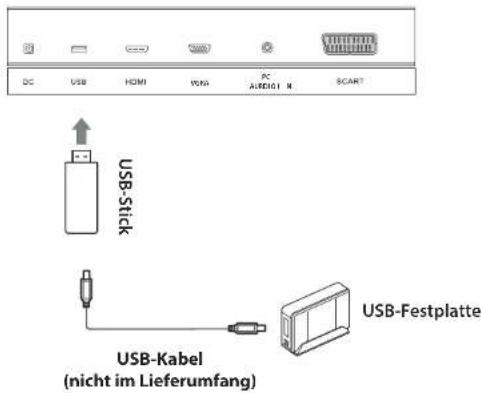

Anschluss an einen USB

1. Für den Anschluss erforderliches Kabel (dieses Kabel gehört nicht zum Lieferumfang dieses LED-Fernsehers)

DC USB HDMI VGA PC AIREM1 M SCART USB-Stick USB-Kabel (nicht im Lieferumfang) USB-Festplatte

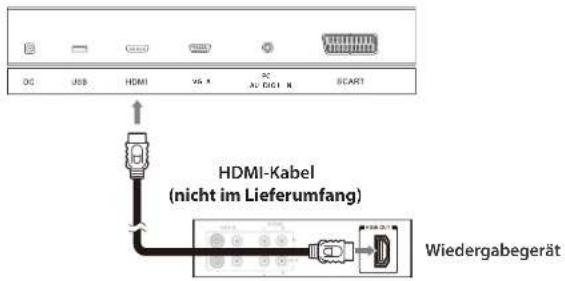

Anschluss an eine HDMI Verbindung

HDMI (High Definition Multimedia Interface) ist die erste A/V Schnittstelle, die nicht komprimierte Standards unterstützt. Eine Buchse überträgt sowohl Video-als auch Audio Informationen. Um dies zu nutzen, muss sich eine HDMI Output Verbindung am externen Gerät befinden.

1. Verbinden Sie den HDMI Ausgang am Fernseher und die DVD Set-Top-Box mit einem HDMI cable.
2. Drücken Sie wiederholt die SOURCE Taste auf der Fernbedienung, um HDMI zu wählen und bestätigen Sie die Auswahl mit der RETURN Taste.

Hinv eis:

Es wird keine zusätzliche Audio Verbindung benötigt.

DG USB HDMI 26 X AC DIGIT N B/CART HDMI-Kabel (nicht im Lieferumfang) Wiedergabegerät

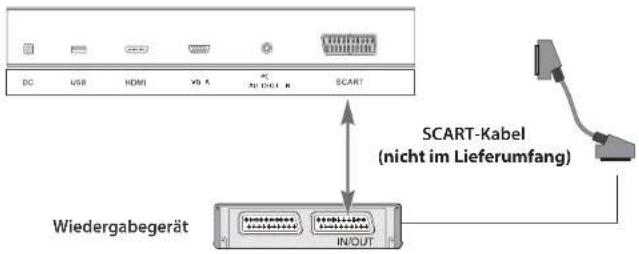

Anschluss an eine SCART Verbindung

1. Verbinden Sie den SCART Anschluss am externen Videorekorder mit dem SCART Anschluss am Fernseher. Benutzen Sie hierzu ein SCART Kabel.

DC USB HDMI VS A PC XU-DCI N SCART SCART-Kabel (nicht im Lieferumfang) Wiedergabegerät IN/OUT

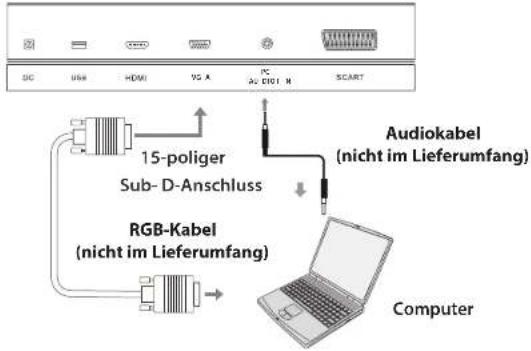

Anschluss an einen PC

1. Verbinden Sie den VGA Output an Ihrem PC und die VGA IN Buchse an der Rückseite Ihres Fernsehers mit einem VGA Kabel.
2. Verbinden Sie die LINE OUT Buchse Ihres Computers und die LINE IN Buchse an der Rückseite Ihres Fernsehers.
3. Drücken Sie wiederholt die SOURCE Taste auf der Fernbedienung, um PC/VGA zu wären und bestäigen Sie die Auswahl mit der ENTER Taste.

DC USA HDMI 15 A PC AC EBIT M SCART 15-poliger Sub-D-Anschluss RGB-Kabel (nicht im Lieferumfang) Audiokabel (nicht im Lieferumfang) Computer

Anschluss an einen Kopfhöer

1. Sie können einen Kopfhöer an Ihren LED Fernseher anschließen, wenn Sie ein Programm sehen wollen.
2. Schließen Sie einen Kopfhöer an die 3.5mm Minibuchse Ihres LED Fernsehers an.

Kabel mit 3,5mm-Stecker (nicht im Lieferumfang) Kopfhörer

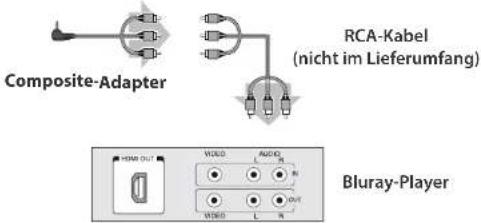

Anschluss an eine Composite Video Verbindung

1. Verbinden Sie das Video und Audio Signal mit dem AV Konvertierungskabel und dem RCA Kabel.
2. Drücken Sie die SOURCE Taste auf der Fernbedienung, wären Sie die AV Eingangsquelle und bestätigen Sie mit der ENTER Taste.

Composite-Adapter RCA-Kabel (nicht im Lieferumfang) Bluray-Player

Anschluss an eine Common Interface

Dieser Fernseher unterstützt den Common-Interface-Standard: Common Interface.

Das Common Interface-Modul-Menü bietet Zugriff auf Software, die auf Common Interface (CI)-Modulen vorhanden ist.
• In einigen Ländern oder Regionen steht diese Funktion möglicherweise nicht zur Verfügung.
- Je nach den Sendungen oder Diensten werden möglicherweise keine Video- oder Audiosignale ausgegeben.

Zwar ermöglicht Ihnen das CI-Modul, einige Dienste anzuschauen, doch ist bei diesem Fernsehgerät nicht garantiert, dass Sie alle Dienste anschauen können (zum Beispiel verschlüsselte Pay-TV-Sender).

Verwenden Sie nur das von Ihrem Sender zugelassene CIModul.

Weitere Informationen und Nutzungsbedingungen der Dienste erhalten Sie von Ihrem örtlichen Fachhändler oder Sender.

Die Smartcard in das CA-Modul einführen

Schieben Sie die Smartcard soweit wie möglich in das CAModul.
Dabei muss die Seite mit dem goldfarbenen Chip zur gleichen Seite weisen wie die CA-Modul-Seite mit dem Anbieterlogo.
Beachten Sie die Richtung des auf die Smartcard aufgedruckten Pfeils.

Hinweis:

Schalten Sie das Gerät stets mit dem Ein/Aus-Schalter aus, wenn Sie das CI-Modul einführen oder entfernen.

Wenn eine Smartcard und ein Kartenleser im Paket geliefert werden, ihren Sie zuerst den Kartenleser und dann die Smartcard in den Kartenleser ein.

Führen Sie das Modul richtig herum ein.

CI-Einschub Vollständig einführen bzw. herausnehmen. CI-Modul

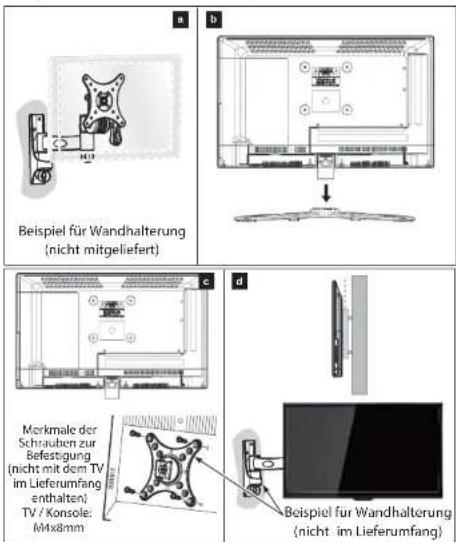

Wandmontage

Erstinstallation

Der TV kann auch an einer Wandhalterung (separat erhältlich) angebracht werden.

Hinweis:

Bitte verwenden Sie eine für die Größe und das Gewicht des TV geeignete Wandhalterung. Für die Montage sind es zwei Personen notwendig.

In diesem Fall:

a. Befestigen Sie zuerst die Halterung an der Wand (nach den Anweisungen, die mit ihm im Lieferumfang enthalten sind).

b. Falls vorhanden, entfernen Sie die Basis aus dem TV.

c. Setzen Sie den TV-Bildschirm an der Seite auf eine flache, welche Unterlage (Decke, Schaum, etc.), um Beschädigungen oder Kratzer zu vermeiden.

d. Befestigen Sie die TV an der Platte der Halterung, und schrauben Sie die Schrauben mit der Halterung in den vier Gewindebohrungen auf der Rückseite des TVs.

Beispiel für Wandhalterung (nicht mitgeliefert) Merkmale der Schrauben zur Befestigung (nicht mit dem TV im Lieferumfang enthalten) TV / Konsole: Maxämm d Beispiel für Wandhalterung (nicht im Lieferumfang)

Hinweis:

Lesen Sie aufmerksam die mit der Wandhalterung mitgelieferten Anweisungen sowohl für die Bauanleitungen an der Wand, als auch für die richtige Methode zur Festsetzung des TV.

Erstmals Installation

Verbinden Sie das Gerät mit der Stromversorgung und schalten Sie den Fernseher ein; daraufhin erscheint das folgende Installationsmenü auf dem Bildschirm: Diese ist in 6 Schritte eingeteilt. Bitte wählen Sie Ihre persönlichen Einstellungen. Mit der grünen Taste gehen Sie zum nächsten Schritt, mit der roten Taste können Sie einen Schritt zurück gehen.

Erzinstallation -1- Home Mode : Zu Hause Dynamisch Standard Mild Näch. Seite Bewegen Or. Ring. zur. Beend.

Aufstellung 1

Home Mode: • Zu Hause • Dynamisch

Erstinstallation -2 - Land : Deutschland England Frankreich Italien Spanien Vorherige Seite Näch. Seite Bewegen Or. Eing. Be And

Aufstellung 2

Land: wählen Sie das gewünschte Land aus. (Deutschland)

Erstinstallation -3- Sprache : Deutsch Englisch Französisch Italienisch Spanisch Vorherige Seite Näch. Seite ▲ Dewegen on Eing. dan Beend.

Aufstellung 3

Sprache: wählen Sie die gewünschte Sprache aus. (Deutsch)

Erstinstallation

Quick-Start

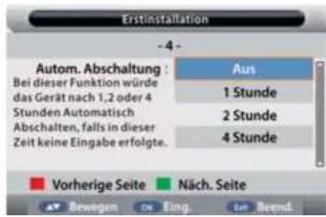

Erstinstallation -4 - Autom. Abschaltung : Bei dieser Funktion würde das Gerät nach 1,2 oder 4 Stunden Automatisch Abschalten, falls in dieser Zeit keine Eingabe erfolgte. Aus 1 Stunde 2 Stunde 4 Stunde Vorherige Seite Näch. Seite Bewegen On Eing. Bet Beend.

Aufstellung 4

Autom. Abschaltung: wählen Sie den gewünschte Abschaltzeit (Aus, 1 Std., 2 Std. oder 4 Std.)

Erstinstallation -5- TV Übertragung : Bitte wählen Sie ihre Quelle für TV Übertragungen... Terrestrisch Kabel Vorherige Seite Näch. Seite Bewegen Ex Eling. txr Bernd.

Aufstellung 5

TV Übertragung: wählen Sie den gewünschten Betriebs modus (Terrestrisch, Kabel)

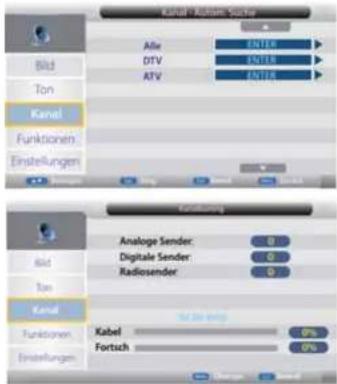

Erstinstallation -6- Autom. Suche : Alle ATV DTV Vorherige Seite Bewegen On Eing. For Beend.

Aufstellung 6

Autom. Suche: wählen Sie Auto Suche Modus

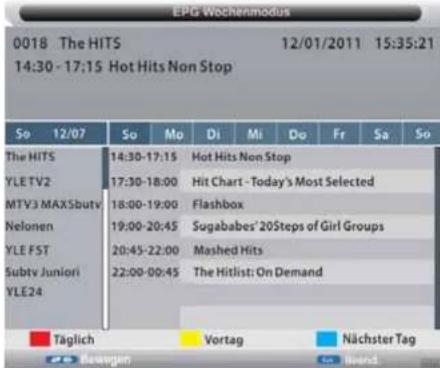

Fernsehzeitschrift (Nur Im DTV-MODUS)

Drücken Sie zum Aufrufen der nachstehenden Menüseite die EPG-Taste an der Fernbedienung.

EPG Wochenmodus 0018 The HITS 12/01/2011 15:35:21 14:30 - 17:15 Hot Hits Non Stop So 12/07 So Mo Di Mi Do Fr Sa So The HITS 14:30-17:15 Hot Hits Non Stop YLE TV2 17:30-18:00 Hit Chart - Today's Most Selected MTV3 MAXSbutv 18:00-19:00 Flashbox Nelonen 19:00-20:45 Sugababes' 20Steps of Girl Groups YLE FST 20:45-22:00 Mashed Hits Subty Juniori 22:00-00:45 The Hitlist: On Demand YLE24 Taglich Vortag Nächster Tag Jewegen Hand

Bewegen:

Drücken Sie zur Auswahl des gewünschten Senders die Aufwärts-Abwärtsnavigationstaste. Mit der Links-/Rechtsnavigationstaste wechseln Sie zwischen der linken und rechten Spalte.

Täglich: Mit der roten Taste wechseln Sie zwischen Wochen- und Tagesmodus.

Vortag: Mit der gelben Taste zeigen Sie die Programmzeitschrift des vorherigen Tages an.

Nächster Tag: Mit der blauen Taste zeigen Sie die Programmzeitschrift des nächsten Tages an.

Favoritenliste: Drücken Sie beim Betrachten eines verfügbaren Kanals zum Aufrufen der Favoritenliste-Menüseite die FAV-Taste an der Fernbedienung.

Bewegen:

Wählen Sie mit der Aufwärts-/Abwärtsnavigationslaste den gewünschten Sender. Drücken Sie zur Auswahl der gewünschten Lieblingsgruppe die Links-/Rechtsnavigationstaste.

Eing.: Drücken Sie zum Bestätigen der Auswahl die OK-Taste. Liste umbenennen: Drücken Sie die ROTE Taste auf der Fernbedienung, um die Tastatur anzuzeigen. Dann können Sie benennen einen gewünschten Lieblings-Art mit Navigationslasten.

Kanalliste: Drücken Sie beim Betrachten eines verfügbaren Kanals zum Aufrufen der Kanalliste-Menüseite die CH.LIST-Taste an der Fernbedienung.

0001 YLETV1 dtv 0002 YLETV2 dtv 0003 MTV3 dtv 0003 Nelonen dtv 0013 YLEFST dtv 0013 Sbutv dtv 0003 YLE24 dtv 0013 Maxsbutv dtv

Bewegen:

Wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste den gewünschten Sender.

Eing.:

Drücken Sie zum Bestätigen der Auswahl die OK-Taste.

Grundfunktionen Grundfunktionen

EIN/AUS

1. Verbinden Sie das Netzteil mit dem Fernseher und schalten Sie den Netzschalter ein.

2. Schalten Sie den TV ein -> Drücken Sie die Power Taste an der Fernbedienung.

Eingangsquelle wählen

Drücken Sie die INPUT Taste um die Eingangsquelle zu wählen. Nutzen Sie die ▲/▼ Tasten der Fernbedienung oder direkt am TV um eine Quelle zu wählen. Drücken Sie OK um zu bestätigen, oder warten Sie einige Sekunden.

Hinweis: Bevor Sie die Quelle wählen, vergewissern Sie sich, dass die Quelle betriebsberiet ist, da sonst kein Signal übertragen wird.

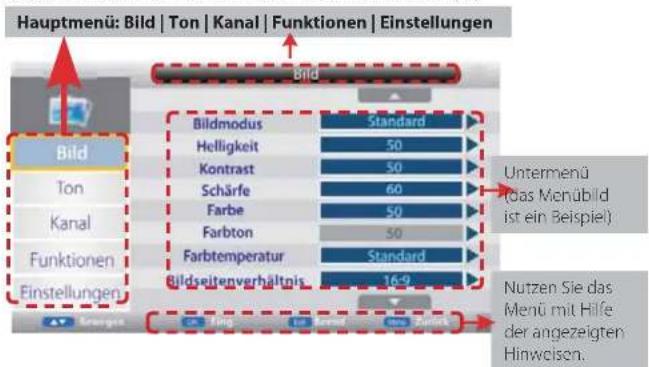

Hauptmenü Betrieb

Drücken Sie die MENÜ Taste um in das Hauptmenü zu gelangen:

Hauptmenü: Bild | Ton | Kanal | Funktionen | Einstellungen Bild Bildmodus Standard Helligkeit 50 Kontrast 50 Schärfe 60 Farbe 50 Farbton 50 Farbtemperatur Standard Bildseitenverhältnis 16-9 Untermenü (das Menübild ist ein Beispiel) Nutzen Sie das Menü mit Hilfe der angezeigten Hinweisen.

Drücken Sie ▲/▼ um im Menü zu navigieren, drücken Sie ▶/OK Taste um in ein Untermenü zu gelangen. Im Untermenü nutzen Sie ▲/▼ um eine Funktion zu wählen. Drücken Sie ▶/OK um in das Untermenü zu gelangen, nutzen Sies ◀/▶ um die jeweilige Einstellung zu ändern.

* Drücken Sie MENU / ◀ um einen Schritt im Menü zurück zu gehen.
* Drücken Sie EXIT um das Menü komplett zu verlassen.

HINWEIS: Das Menü wird automatisch beendet, wenn keine Tasten betätigt werden.

1. Bild Menü

Bild Bildmodus Standard Helligkeit 50 Kontrast 50 Schärfe 60 Farbe 50 Farbton 50 Farbtemperatur Standard Einstellungen Bildseitenverhältnis 16:9

Bildmodus: Wählen Sie den geeigneten Bildmdus zwischen Dynamisch, Standard, Mild und Benutzer.

Helligkeit: Regeln Sie die Helligkeit.

Kontrast: Regekn Sie den Kontrast.

Scharfe: Regeln Sie die Schärfe (grau hinterlegt im VGA/PC Betrieb).

Farbe: Regeln Sie die Farbe von farbig bis schwarz/weiß.

Farbton: Regeln Sie den Farbton (nur im NTSC Modus).

Farbtemperatur: Wählen Sie zwischen verschiedenen Farmtemperaturen (Warm, Kalt, Standard).

Bildseitenverhältnis: Wählen Sie das Seitenverhältnis des Bildschirms (4:3,16:9, Zoom 1, Zoom 2 oder Panorama).

DNR: Wenn das empfangene Sendesignal schwach ist, können Sie die Rauschreduzierung aktivieren. Wählen Sie hier zwischen Aus, Niedrig, Mittel oder Hoch.

Grundfunktionen Grundfunktionen

1. Audio Menü 3. Kanal Menü (ATV/DTV Modus)


Ton Bild Ton Kanal Funktionen Einstellungen Audiomodus Standard Tiefen 50 Höhen 50 Balance 0 Surround Aus AVL Aus

Audiomodus: Wählen Sie Ihren gewünschten Klangmodus aus.
Standard, Film, Musik, Sprache oder Benutzer.
Tiefen: Regeln Sie die Stärke des Basses.
Höhen: Regeln Sie die Stärke der Höhen
Balance: Regeln Sie die Balance zwischen dem linken und rechten Lautsprecher.
Surround(Rundumklang): Surround Funktion ein- oder ausschalten.
AVL (Auto Lautstärke): Regelt automatisch die gleichbleibente Lautstärke aller angeschlossenen Quellen.

Kanal Bild Ton Kanal Funktionen Einstellungen Kanal-Management Favoritenverwaltung Land TV Übertragung Autom. Suche Man. Suche digita Man. Suche analog LCN On/Off ENTER ENTER Deutschland Terrestrisch ENTER ENTER ENTER Aus

Kanal-Management:

Löschen:

Drücken Sie die ROTE Taste um ein Kanal zu löschen. Sie werden erneut darauf hingewiesen wenn Sie das Menü verlassen.

Sperren:

Sie müssen "Sperren" aktivieren um diese Funktion nutzen zu können. Drücken Sie die GRÜNE Taste um einen Kanal zu sperren. Vergeben Sie anschließend ein diese Funktion wieder deaktiviert.

Programme S01 S02 C12 C21 Typ atv atv atv atv atv atv atv atv atv atv Lunch. Sperten Obengr. Bewegen

Überspringen:

Drücken Sie die GELBE Taste um einen Kanal zu markieren, den Sie überspringen möchten, wenn Sie auf der Fernbedienung die Kanaltasten hoch und runter drücken.

Bewegen:

Drücken Sie die BLAUE Taste um einen Kanal zu markieren. Nutzen Sie ▲ /▼ um ihn an eine beliebige Position zu verschieben. Bestätigen Sie mit OK.

Total - NewsCommodinary No. Programme name Fav1 Fav2 Fav3 Fav4 Typ 0001 BRC1 ativx C02 ativx S02 ativx C12 ativx S11 ativx C21 ativx S22 ativx Fav01 Favorites 1 Fav01 Favorites 2 Fav02 Fav03 Fav04 Favorites 4

Favoritenverwaltung:

Mit den Farbtasten können Favoriten

angelegt oder wieder entfernt werden.

Max. 4 Favoritenisten sind möglich. RED-Fav1, GREEN-Fav2, YELLOW-Fav3, BLUE-Fav4.

Grundfunktionen Grundfunktionen

Land:

Wählen Sie das Land

TV Übertragung:

Wählen DTV type, Sie können wählen zwischen (DVB-T) und Kabel(DVB-C).

Wenn die Kindersicherung aktiviert ist, geben Sie bitte das Passwort ein, um die automatische und manuelle Suche zu starten (Passwort: 0000).

Autom. Suche: Drücken Sie Die OK Taste um in den Auto Suche Modus zu wechseln, wählen Sie den Modus und drücken erneut OK.

Kanal - Raum Sichte Alle 86118 DTV 86119 ATV 86118 Kanal Funktionen Einstellungen Analoge Sender: 0 Digitale Sender: 0 Radiosender: 0 Kanal Funktionen Einstellungen Kabel 0% Fortsch 0%

Hinweis:

1. ALL: Autosuche für DTV, ATV und Radio. DTV: Autosuche für DTV und Radio. ATV: Autosuche für ATV.

2. Drücken Sie die Menü Taste um den Suchvorgang abzubrechen und zum vorherigen Vorschau-Menü zurückzukehren.

Manuelle Suche digital:

Drücken Sie ▲/▼ um zu dem "Kanal" Symbol zu gelangen, drücken Sie ◀/► um in die Einstellungen zu gelangen, anschließend gelangen Sie mit ▲/▼ zum "Start" Symbol. Drücken Sie ◀/► zur manuellen Suche.

Wenn Übertragung Terrestrisch ist:

Kanal - 100% Mode lights Kanal Frequenz(KHz) 474000 Bandbreite(MHz) 8 Start Kanal Stärke 0% Qualität 0% Funktionen Entstellungen

Kanal:

Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts-// Abwärtsnavigationstaste das gewünschte Programm

Frequenz (KHz):

Rufen Sie das Untermenü mit der OK- bzw. Rechtsnavigationstasie auf. Bewegen Sie den Cursor mit der Links-/Rechtsnavigationstaste; drücken Sie zur Eingabe des gewünschten Wertes die Zifferntasten an der Fernbedienung.

Bandbreite (MHz):

Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts-/Abwärtsnavigationslaste die gewünschte Bandbreite

Wenn TV Übertragung Kabel ist:

Kanai Smart Home Digital Frequen(0kHz) 107500 Symbol Rate(KS/s) 8975 Modulation(QAM) 8426M Start Stärke 0% Qualität 0% Einstellungen

Frequenz (KHz):

Dieses Element kann nicht vom Benutzer angepasst werden.

Symbol Rate (KS/s):

Rufen Sie das Untermenü mit der OK- bzw. Rechtsnavigationstaste auf. Bewogen Sie den Cursor mit der Links-/Rechtsnavigationstaste; drücken Sie zur Fingabe des gewünschten Wertes die Zifferntasten an der Fernbedienung.

Modulation (QAM):

Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts-/Abwärtsnavigationstaste die gewünschte Modulation

Manuelle Suche analog:

Kanal - Max. Color analysis Jetziger Kanal Frequency 48.25MHz Soche EN718 Feinabst. EN118 Color System 963 Tonsystem 100 Speichern

Jetziger Kanal: Wählen Sie den aktuellen Kanal zur manuellen Suche.

Suche: Drücken Sie OK um in das Menü zu gelangen, suchen Sie manuell die Frequenz mit den ◀/▶ Tasten.

Feinabstimmung: Drücken Sie OK um in die Feinabstimmung zu gelangen.

Color System: Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts-/Abwärtsnavigationstaste das gewünschte Farbsystem. Verfügbare Optionen: Auto, PAL, SECAM.

Tonsystem: Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts-/Abwärtsnavigationstaste das gewünschte Klangsystem. Verfügbare Optionen: BG, DK, I, L, L'.

LCN On/Off

Drücken Sie ▲/▼ und wählen Sie "LCN On/Off"

Dieser Artikel wird verwendet, um on / off LCN (Logic Channel Number) ein.

Grundfunktionen Grundfunktionen

1. Eigenschaften


Functionen Sperren ENTER Sprache ENTER Zeit ENTER Sleep Timer Aus Auto Standby Newels Hörbehindert Aus CI Information ENTER PVR/Timeshift ENTER

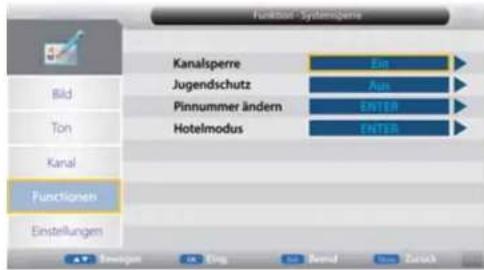

Sperren:

Dieses Menü ermöglicht es Ihnen, bestimmte Funktionen des Fernsehers zu sperren, so dass sie nicht benutzt oder gesehen werden können. Sperren Sie einzelne Programme, im Hotel Modus können hier komplette Menüs gesperrt werden. Wenn Sie das System-Menü gelangen wollen, wird nach einem Passwort gefragt. Standardpasswort: 0000.

Funktion - Systemgärer Kanalsperre Bild Ton Kanal Functionen Einstellungen Ein Aus Pinnummer ändern ENTER ENTER

Kanalsperre - Aktivieren / Deaktivieren Sie die Sperren Funktionen.

Hinweis: Wenn die Funktion aktiviert ist, wird die Altersbeschränkung und das ändern des Passwortes gesperrt sein. Die Sendersuchfunktionen werden ebenfalls nicht abrufbar sein.

Jugendschutz - Aktivieren / Deaktivieren Sie die Altersbeschränkung.

Pinnummer ändern – Drücken Sie die OK Taste, geben zuerst den bisherigen Code ein, anschließend den neuen, und bestätigen sie erneut mit OK.

Hotel Modus

Hotel Einstellung Hotel-Modus On Kanal sperren Bild sperren Ton sperren Eingenschaften sperren Einstellungen sperren Key Lock Eingang sperren Eingang wählen Kanalnummer 0 Max Volume Standard Lautstärke Nicht. Seite

Hotel Einstellung Sperren aufheben DataBase Export DataBase Import Vorherige Seite

Hotel-Modus: Aktivieren / Deaktivieren der Hotel-Modus-Funktion.

Kanal sperre: Deaktivieren Sie die Kanäle.

Bild sperre Deaktivieren Sie das Bildmenü.

Ton sperre: Deaktivieren Sie die Soundmenü.

Eingenschaften sperren: Deaktivieren Sie die Funktion im Menü.

Einstellungen sperren: Deaktivieren Sie das Setup Menü.

Key Lock: Deaktivieren Sie die Tasten auf dem TV-Gerät.

Eingang sperrett: Deaktivieren Sie die gewürschte Eingangsquelle.

Eingang wählen: Wahlen Sie die Standardquelle, wenn Sie den Ferseher einschalten.

Wählen Sie die Standardkanalnummer, wenn Sie den Ferrscherr einschalten.Kanalnummer:

Max Volume: Stellen Sie die max. Hautstärke für den IV ein.

Standard Laustärke: Stellen Sie die StandardLaustärke ein.

Sperren aufheben. Deaktivieren Sie alle Sperrungen (bedeutet, dass alle Sperrungen deaktiviert sind

und die max. Lausstärke beträgt 100.

DateBase Export: Exportieren Sie alle Hotel-Einstellungen auf einem USB-Cerät

DateBase Import: Importieren Sie alle Hotel-Einstellungen von einem USB-Gerät.

Vorherige Seite: Wählen Sie Vorherige Seite, drücken Sie die OK-Taste,

um zur vorherigen Seite zurückzukehren.

Sprache: Hier können Sie die verschiedenen Sprachoptionen einstellen.

Zeit: Hier können Sie die Uhr einstellen (standardmäßig werden die

Informationen automatisch vom Digitalsignal genommen).

Sleep Timer: Hier können Sie den Sleep-Timer so einstellen, dass sich der Fernseher nach einer bestimmten Zeit automatisch abschaltet.

Auto Standby: Der TV schaltet sich automatisch ab, wenn er nach einer gewissen

Hörbehindert: Zeit nicht mehr bedient wurde.

Sie können wählen zwischen 1, 2, oder 4 Std.

CI Information: Pay TV ist Bezahlfernsehen. Hier benötigen Sie ein CI Modul mit entsprechender Smartcard, die Sie bei Ihrem Fachnändler bekommen. Dieser TV ist mit einem CI+Modul und einer HD+Smardcart auch HD+tauglich.

PVR/Timeshift: keine Funktion.

MultimediabetriebGrundfunktionen

5. Einstellungen

OISD-Dauer Auto SCART PC-Einstel. Blue Screen Home Mode Einst. zurücksetzen Software Upgrade

OSD-Dauer: Stellen Sie hier die Anzeigedauer der Informationen bei einem Programmwechsel ein.

Auto SCART: Wechselt automatisch zur Scart-Quelle, wenn ein Gerät angeschlossen und eingeschaltet ist.

PC-Einstel.: Ändern Sie die PC-Einstellungen im PC-Modus.

Bauschung: Ft. Gremel Autistik H. Position V. Position Phase Zeit Einzelungen

Automatik: Stellt die Bildschirmparameter automatisch ein.

H/V-Position: Passen Sie die horizontale/vertikale Position des Bildschirms ein.

Phase: Passen Sie die Phase des Abtasttaktsignals des ADC relativ zu

Zeit: dem Synchronisationssignal an, bis Sie ein stabiles Bild erhalten. Stellen Sie die Pixeltaktfrequenz so ein, bis die Bildgröße für den Bildschirm maximiert ist.

Aktiviert einen blauen Bildschirm beim Programmwechsel Blue Screen: Home Mode: Wählen Sie zwischen folgenden Modis: Home, Dynamic.

Einst. zurücksetzen: Setzt alle Linstellungen des TVs auf Werkseinstellung zurück.

Software Upgrade: Von Zeit zu Zeit wird es neue Firmware Updates geben, die Verbesserungen am TV durchführt (I handling, weitere Optionen). Besuchen Sie unsere Homepage für aktuelle Firmware-Updates.

1. Schließen Sie einen USB Medium an den TV an. Drücken Sie die INPUT Taste auf der Fernbedienung. Gehen mit den ▲/▼ Tasten auf die Medienquelle (USB) um in das Multimediamenü zu gelangen.

Eingang DTV ATV AV SCART HDMI PC Medien → Fotos

1. Wählen Sie aus, ob Sie Fotos, Musik, Filme oder eBooks (◄/►/OK) wiedergeben möchten.

1. Drücken Sie ▲/▼ um den USB Stick auszuwählen und bestätigen Sie mit OK.

Zurück zur Geräteliste Dateien Fotos Vorschau Informationen

▲/▼ Datei/Ordner auswählen

▶II Ausgewählte Datei wiedergeben bzw. Abspielen der Wiedergabeliste starten OK Ausgewählten Ordner öffnen, ausgewählte Datei zur Wiedergabeliste hinzufügen GRÜN Alle Dateien im aktuellen Ordner zur Wiedergabeliste hinzufügen/entfernen ROT Ausgewählte Datei löschen

Drücken Sie ◀/▶ um eine Option auszuwählen. Drücken Sie OK um es zu bestätigen.

Hinweis: Drücken Sie die OK Taste erneut, um die Leiste wieder einzublenden.

▶Ausgewähltes Foto anzeigen bzw. Abspielen der Wiedergabeliste starten.
■ Stoppen und verlassen des Vollbildmodus.
Vorheriges/Nächstes Bild in der Wiedergabeliste anzeigen
(2) Bild drehen (90°, 180°, 270°, 0°)
Leiste zum Vergrößern des Bildes/Verschieben des vergrößerten Ausschnitts einblenden.
i Namen und technische Parameter des Fotos anzeigen
Zeigt die Fotoeinstellungen, wählen Sie hier Wiederholungsmodus, Hintergrundmusik, Musikquelle, Überblendzeit, Effekt.
Wiedergabeliste anzeigen.

2. Musik

Drücken Sie ◀/▶ um eine Option auszuwählen. Drücken Sie OK um es zu bestätigen.

Ausgewählten Titel anzeigen bzw. Abspielen der Wiedergabeliste starten.

■ Stoppen und verlassen des Vollbildmodus.

◀◀ ▶▶ Schneller Vor- oder Rücklauf.

Nächster oder vorheriger Titel.
ALL Wählen Sie den Wiederholungsmodus.
Wechselt das Fenster zwischen "Information" und "Playlist".
Bildschirm abschalten (entspricht den Funktion der BLAUEN Taste).

Drücken Sie ◀/▶ um eine Option auszuwählen. Drücken Sie OK um es zu bestätigen.

Hinweis: Drücken Sie die OK Taste erneut, um die Leiste wieder einzublenden.

Ausgewählten Film anzeigen bzw. Abspielen der Wiedergabeliste starten.
■ Stoppen und verlassen des Vollbildmodus.

◀◀ ▶ Schneller Vor- oder Rücklauf

▶ Spielen Sie den Film in Zeitlupe.
Spielen Sie den Film im Schritt-Modus.
Stellen Sie die A-B-Wiederholung Spielmodus ein.
Nächster oder vorheriger Titel.
Wiedergabeliste anzeigen..
i Zeigt Informationen der aktuellen Datei an
Zeigt die Filmeinstellungen, wählen Sie hier Programm, Untertitel, Audio-, Wiederholungs-Modus.
Zu einer bestimmten Wiedergabeposition springen

4. E-Book

◀◀▶Springen Sie zur nächsten oder vorherigen Seite.

ROTE Taste: Hinzufügen oder Löschen des Lesezeichens.

GRÜNE Taste: Die Seite benennen.

GELBE Taste: Anzeige der Lesezeichen-Liste.

BLAUE Taste: Anzeige der Wiedergabeliste.

Anhang Anhang

PC-Eingang - typische Anzeige

Die folgende Tabelle ist ein Beispiel für einige der typischen Arten der Videoanzeige. Einige, aufgrund der nativen Auflösung des Displays, werden automatisch skaliert, um das richtige Bild zu ermöglichen.

Ihr TV-Gerät unterstützt möglicherweise nicht verschiedenen Auflösungen.

Die unterstützten Auflösungen sind unten aufgeführt.

Wenn Sie Ihren Computer mit einem nicht unterstützten Modus einschalten, wird eine Warnmeldung auf dem Bildschirm angezeigt.

Index	Auflösung	Frequenz
1	640x480	60Hz
2	640x480	72Hz
3	640x480	75Hz
4	800x600	60Hz
5	800x600	72Hz
6	800x600	75Hz

Index	Auflösung	Frequenz
7	1024x768	60Hz
8	1024x768	70Hz
9	1024x768	75Hz
10	1280x1024	60Hz
11	1280x1024	75Hz
12	1366x768	60Hz

AV-und HDMI-Signalkompatibilität (Eingangssignaltypen)

Hinweis: In einigen Fällen wird ein Signal auf dem LED-TV nicht richtig angezeigt. Das Problem kann eine Inkompatibilität mit den Standards des externen Geräts sein (DVD-Player, etc..).

Wenn ein Problem auftritt, wenden Sie sich an den Hersteller des externen Geräts.

Quelle	Signal Verfübar	Unterstützt
SCART	PAL	○
	NTSC 60	○
	RGB 50/60	○
	SECAM	○
AV	PAL 50/60	○
	NTSC 60	○
	SECAM	○

Quelle	Signal Verfübar		Unterstützt
HDMI	480I	60Hz	○
	480P	60Hz	○
	576I	50Hz	○
	576P	50Hz	○
	720P	50Hz	○
	720P	60Hz	○
	1080I	50Hz	○
	1080I	60Hz	○
	1080P	24Hz	○
	1080P	25Hz	○
	1080P	30Hz	○
	1080P	50Hz	○
	1080P	60Hz	○

Unterstützte Dateiformate für den USB-Modus

Media	Extension	Format		Notes
		Video	Audio
Movie	*.dat, *.mpg, *.mpeg	MPEG1, MPEG2	MPEG1/2 Layer 1/2/3, AAC/HEAAC, LPCM/ADPCM AC3/EAC3	1080P@30fps 50Mbit/sec
		MPEG2, H.264, VC1, AVS, MVC	MPEG1/2 Layer 1/2/3, AAC/HEAAC, LPCM/ADPCM AC3/EAC3	H.264:1080Px2@25fps 1080P@50fps MVC: 1080P@24fps Other: 1080P@30fps 50Mbit/sec
	*.vob	MPEG2	MPEG1/2 Layer 1/2/3, AC3, LPCM	1080P@30fps 50Mbit/sec
	*.mkv	MPEG1, MPEG2, MPEG4, H.264, XviD, VC1, WMV3, Motion JPEG	MPEG1/2 Layer 1/2/3, LPCM, AAC/HEAAC, AC3/EAC3	H.264:1080Px2@25fps 1080P@50fps Other: 1080P@30fps 50Mbit/sec
	*.mp4,*.mov		MPEG1/2 Layer 3, AC3/EAC3, AAC/HEAAC, LPCM/ADPCM	H.264:1080Px2@25fps 1080P@50fps Other: 1080P@30fps 50Mbit/sec
	*.avi	MPEG1/2/4, H.264 XviD, VC1, WMV3, Motion JPEG Sorenson H.263	MPEG1/2 Layer 1/2/3, WMA, AAC/HEAAC, LPCM/ADPCM, AC3/EAC3	H.264:1080Px2@25fps 1080P@50fps Other: 1080P@30fps 50Mbit/sec
	*.flv	H.264, Sorenson H.263	MPEG1/2 Layer 3 AAC/HEAAC, LPCM/ADPCM	H.264:1080Px2@25fps 1080P@50fps Other: 1080P@30fps 50Mbit/sec
	*.3gp,*.3g2	MPEG4, H.264		1920x1080@30P 20Mbit/sec
Music	*.asf, *.wmv	MPEG2/4, WMV3 XviD, VC1, H.264,	MPEG1/2 Layer 1/2/3, LCPM, AAC/HEAAC, WMA, AC3/EAC3	1080P@30fps 50Mbit/sec
	*.mp3		MPEG1 Layer 1/2/3 (mp3)
	*.wav		LPCM
	*.WMA/ASF		WMA, WMA Pro
	*.m4a,*.aac		AAC, HEAAC
	*.ac3		AC3, EAC3
Photo	*.jpg,*.jpeg	Baseline JPEG		7680x4320 resolution
	*.png	Progressive JPEG		1280x1024 resolution
	*.bmp	Interlace
Text	*.txt	UTF-8		1Mb
	*.srt	UNICODE ASCII

Fehlerbehebung

Konformitätserklärung

Lesen Sie bitte die folgenden Informationen, um die mögliche Ursache zu einem Problem herauszufinden, bevor Sie sich an den Kundendiensi wenden.

TV lässt sich nicht einschalten

• Überprüfen Sie, ob das Stromkabel korrekt an der Steckdose und dem Stromadapter angeschlossen ist.
• Überprüfen Sie, ob das Kabel des Stromadapters korrekt am TV Gerät angeschlossen ist.
• Der elektronische Schaltkreis wurde evtl. zurückgesetzt. Ziehen Sie das Netzteil aus der Steckdose, warten Sie 1 Minute, und schließen Sie dann den Stecker wieder an.

Kein Bild

• Überprüfen Sie, ob das Antennenkabel korrekt angeschlossen ist.
• Überprüfen Sie, ob der richtige Eingang ausgewählt wurde; verwenden Sie die Taste INPUT.
• Überprüfen Sie die Helligkeit- und Kontrasteinstellungen im Bildeinstellungen.

Kein Ton

• Überprüfen Sie, ob der Ton ausgeschaltet oder die Stummschaltung aktiviert ist (MUTE).
  • Erhöhen Sie vorsichtig die lautstärke.
• Prüfen Sie, ob die Audio-Kabel an den korrekten Eingängen angeschlossen sind, berprüfen Sie, ob das Antenne

Schlechte Bildqualität

• Prüfen Sie, ob der korrekte Eingang ausgewählt ist; verwenden Sie die Taste INPUT.
• Überprüfen Sie die Verbindung zum TV Fernschgerät.
• Überprüfen Sie die Videoeinstellungen.

Bild zu gross/klein oder verzerrt

- Benutzen Sie die Taste ASPECT, um die Darstellung des Bildes zu ändern.

Fernbedienung arbeitet nicht

• Wechseln Sie die Batterien.
- Benutzen Sie die Fernbedienung in der spezi, zierten Reichweite (max. 5 Meter und 30 °)
• Vermeiden Sie direkte Lichteinstrahlung in den Infrarolsensor.

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit geändert werden (nach Hersteller) ohne vorherige Ankündigung.

Konformitätserklärung

Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt:

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/FG

EN 55013:2001+A1:2003+A2:2006

EN 55020:2007

EN 61000-3-2:2006 + A1:2009 + A2:2009

EN 61000-3-3:2008

Niederspannungsrichtlinie 2006/95/EG

EN 60065:2002+A1:2006-A11:2008

REFLEXION LFD16 A+ A B C D E F ENERGIA ENERGY ENERGIA ENERGY ENERGY ENERGY ENERGI 15 Watt 22 kWh/annum 40 cm 15,6 inch 2010/1062 - 2014

LED16 GEWÄHRLEISTUNG

Die Firma UltraMedia GmbH & Co. Handels KG

Friedrich-Penseler-Str. 28

D-21337 Lüneburg

Tel.: +49/ (0) 4131/9239-20, Fax: +49/ (0) 4131/9239-55

(Mo.-Do.: 08:00-17:00, Fr.: 08:00-14:00)

www.ultramedia.de

[e-mail]

übernimmt für dieses Produkt eine Gewährleistung für die Dauer von 24 Monaten ab Kaufdatum.

Ausgeschlossen von der Gewährleistung sind Verschleißteile, ästhetische Teile, Produkte mit beschädigtem Gewährleistungssiegel oder nicht lesbarer/vorhandener Seriennummer, sowie Schäden, die durch unsachgemäße Bedienung und/oder unsachgemäßem Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem weiteren Grund verursacht werden, die den "Reflexion" Produkten nicht zuzuschreiben sind.

Auf Zubehörteile, wie z.B. die Fernbedienung, das Netzteil, etc. gewähren wir eine Garantie von 6 Monaten ab Kaufdatum.

Beachten Sie unbedingt die Warnhinweise in der Bedienungsanleitung.

Im Garantiefall senden Sie das Gerät, falls möglich, in der Originalverpackung mit komplettem Zubehör, einem Anschreiben von Ihnen mit Adresse und Telefon-/Faxnummer und/oder Email-Adresse und einer Kopie Ihres Kaufbeleges frei Haus (Absender übernimmt Fracht) an oben angegebene Adresse ein. Unfreie Pakete können nicht angenommen werden. Für Transportschäden von Geräten, die nicht in der Originalverpackung verschickt werden, übernimmt die UltraMedia GmbH keine Haftung! Vor einem eventuellen Versand des Gerätes setzen Sie sich bitte, sollten noch Fragen bestehen, mit uns unter der oben angegebenen Adresse, Tel.-, Faxnummer oder Mailadresse in Verbindung. Einige Probleme können auch durch den Servicesupport telefonisch oder per Email geklärt werden.

Nach erfolgter Reparatur senden wir Ihnen das Gerät frei Haus zurück.
