Produkttyp	40-Zoll TFT-LED-Fernseher mit DVD-Player
Modell	Reflexion LDDW400
Energieeffizienzklasse	F (Standard SD)
Stromverbrauch (Ein)	43 W
Stromverbrauch (Standby)	< 0,5 W
Stromverbrauch (Aus)	0 W
Jährlicher Energieverbrauch	43 kWh/1000h
Display-Technologie	LCD/LED, 1920x1080 (Full HD)
Bildschirmdiagonale	100 cm / 40 Zoll
Seitenverhältnis	16:9
Bildwiederholfrequenz	60 Hz
Kontrastverhältnis	4000:1
Helligkeit	200 cd/m²
Reaktionszeit	9,5 ms
Betrachtungswinkel	178° horizontal / 178° vertikal
Audio-Ausgangsleistung	2 x 5 W
Abmessungen (mit Standfuß)	912 x 225 x 568 mm (B x T x H)
Gewicht (gesamt)	9,30 kg
VESA-Aufnahme	200 x 200 mm
Eingangsspannung	100-240 V ~ 50/60 Hz
Geräte-Eingangsspannung	12 V / 24 V (über DC-Eingang)
Empfänger-Typen	DVB-T/T2HD, DVB-S/S2, DVB-C
Anschlüsse	3x HDMI (1 ARC), 2x USB, VGA, SCART, CI+-Steckplatz, COAX digitaler Audioausgang, Kopfhörer, Mini YPbPr, Mini AV
DVD-Wiedergabeformate	DVD, CD, CD-R/RW, DVD-R/+R, DVD-RW/+RW, MP3, JPEG, VCD
Besondere Merkmale	USB Media Player, PVR-Aufnahme, HDMI CEC/ARC, Hotelmodus, Kindersicherung
Ersatzteile / Reparierbarkeit	Kontaktieren Sie den Kundendienst; Garantie 36 Monate für TV, 24 Monate für tragbare Geräte
Reinigungsanleitung	Reinigen Sie mit einem weichen, feuchten Tuch; verwenden Sie keine Lösungsmittel oder ölhaltigen Flüssigkeiten
Sicherheitshinweise	Trennen Sie bei Gewitter die Stromversorgung; vermeiden Sie Feuchtigkeit; halten Sie die Belüftung frei

Häufig gestellte Fragen - LDDW400 Reflexion

Wie schalte ich den Reflexion LDDW400 Fernseher zum ersten Mal ein?

Schließen Sie das Netzkabel an und stellen Sie den Schalter auf der Rückseite auf 'Ein'. Drücken Sie die POWER-Taste auf der Fernbedienung oder am Gerät. Folgen Sie dem Bildschirmassistenten Erstinstallation, um Sprache, Land und Sender einzustellen.

Wie kann ich externe Geräte wie eine Spielkonsole oder einen Blu-ray-Player anschließen?

Verwenden Sie die HDMI-Anschlüsse (3 verfügbar, HDMI 1 unterstützt ARC). Für ältere Geräte verwenden Sie SCART, VGA (mit PC-Audio) oder Mini-AV/YPbPr-Adapter. Drücken Sie INPUT auf der Fernbedienung, um die entsprechende Quelle auszuwählen.

Wie richte ich Satellitenkanäle ein?

Gehen Sie zu Menü > Kanal > Empfangsquelle und wählen Sie 'Satellit'. Wählen Sie bei Automatischer Sendersuchlauf Ihren Satelliten (z.B. Astra 19,2° Ost) und die Suchmethode. Sie können auch eine voreingestellte Senderliste laden, wenn Sie dazu aufgefordert werden. Drücken Sie OK, um die Suche zu starten.

Kann ich Fernsehprogramme aufnehmen?

Ja, mit der PVR-Aufnahme-Funktion. Stecken Sie einen USB-Stick (bis zu 1 TB, formatiert mit FAT oder NTFS) in den USB-Anschluss. Gehen Sie zu Menü > Konfiguration > PVR-Dateisystem, um das Laufwerk zu formatieren. Drücken Sie dann EPG, um Aufnahmen zu planen, oder drücken Sie die LEER-Taste auf der Fernbedienung, um sofort aufzunehmen.

Wie spiele ich eine DVD auf diesem Fernseher ab?

Drücken Sie INPUT und wählen Sie 'DVD' als Quelle. Legen Sie eine Disc mit der bedruckten Seite nach hinten ein. Die Wiedergabe beginnt automatisch. Verwenden Sie die Tasten auf der Fernbedienung für Wiedergabe, Pause, Stopp und Navigation. Drücken Sie D.SET, um DVD-Einstellungen anzupassen.

Was soll ich tun, wenn kein Bild oder Ton vorhanden ist?

Überprüfen Sie, ob der Fernseher eingesteckt ist und der Schalter auf 'Ein' steht. Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist. Überprüfen Sie die Antennen- oder Kabelverbindungen. Versuchen Sie einen anderen Kanal. Wenn Sie ein externes Gerät verwenden, überprüfen Sie dessen Stromversorgung und Kabel.

Wie verwende ich den CI+-Steckplatz für Bezahlfernsehen?

Stecken Sie das CAM-Modul bei ausgeschaltetem Fernseher in den CI+-Steckplatz, dann die Smartcard einlegen. Schalten Sie den Fernseher ein und wählen Sie einen DTV-Kanal. Eine Meldung 'CI-Modul eingelegt' wird angezeigt. Drücken Sie OK, um das CI-Menü für Details aufzurufen. Wenden Sie sich für ein Abonnement an Ihren Pay-TV-Anbieter.

Wie kann ich den Fernseher auf Werkseinstellungen zurücksetzen?

Gehen Sie zu Menü > Konfiguration > Zurücksetzen. Geben Sie das Passwort ein (Standard 0000) und bestätigen Sie. Der Fernseher schaltet sich aus und startet neu, wobei alle Tuner-, Bild- und Audioeinstellungen gelöscht werden. Nach dem Neustart erscheint der Assistent für die Erstinstallation.

Welche Formate werden über USB unterstützt?

Video: .avi, .mp4, .mkv, .ts, .mov, .vob, .rmvb (bis zu 1920x1080, H.265, MPEG-4, Xvid). Audio: .mp3, .wma, .aac. Foto: .jpg, .jpeg, .bmp, .png. Text: .txt (max. 10 MB). Hinweis: Einige Formate können aufgrund von Codec-Beschränkungen nicht abgespielt werden.

Wie aktiviere ich den Hotelmodus und was bewirkt er?

Gehen Sie zu Menü > Schutz > Sperrsystem, geben Sie das Passwort 0000 ein, stellen Sie es auf 'Ein' und wählen Sie dann Hotelmodus. Im Hotelmodus können Sie Eingangsquellen sperren, eine Standardquelle/einen Standardkanal festlegen, die Lautstärke begrenzen und Einstellungen exportieren/importieren. Ideal für den kommerziellen Einsatz. Zum Deaktivieren wiederholen Sie die Schritte und schalten Sie den Hotelmodus aus.

BEDIENUNGSANLEITUNG LDDW400 Reflexion

TFT-LED-Fernseher mit DVB-T/T2HD, DVB-S/S2, DVB-C, Cl+ SLOT & DVD Laufwerk

Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das Gerät benutzen. Bewahren Sie die Anleitung für den weiteren Gebrauch gut auf.

DE

Inhaltsverzeichnis

SICHERHEITSINFORMATIONEN .... 3

BEDIENFELD 5

ANSCHLÜSSE......6

FERNBEDIENUNG....7

COMMON INTERFACE / CI+ STECKPLATZ 9

TV EINSCHALTEN / AUSSCHALTEN 10

ERSTINSTALLATION 10

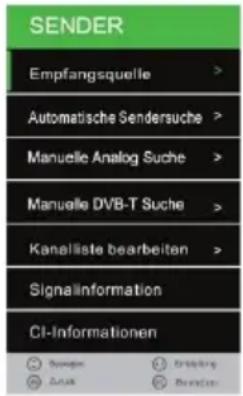

SENDER MENÜ (DVB-C / T / T2HD) 12

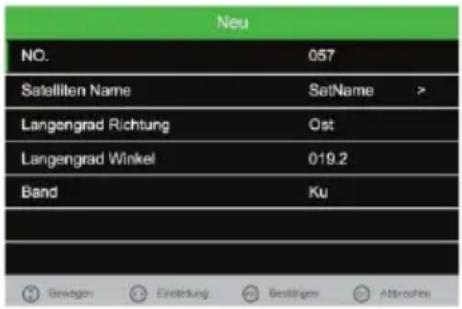

SENDER MENÜ (SATELLIT) 16

LNB EINSTELLUNGEN....19

FASTSCAN 20

KANALLISTE BEARBEITEN 21

PVR AUFNAHME FUNKTION....22

HDMI CEC / ARC....22

BILD MENÜ 23

TON MENÜ 24

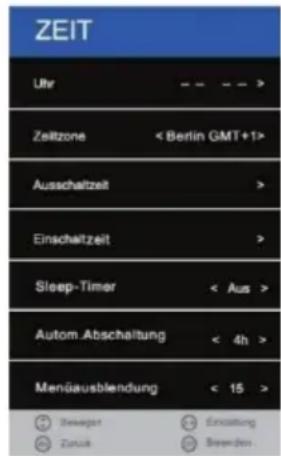

ZEIT MENÜ 25

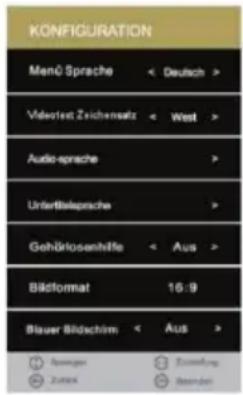

KONFIGURATION MENÜ....25

SCHUTZ MENÜ 28

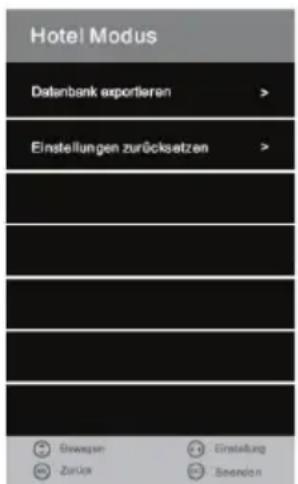

HOTEL MODUS....29

USB MEDIENWIEDERGABE 31

DVD WIEDERGABE 32

TECHNISCHE DATEN USB ANSCHLUSS 37

EINFACHE PROBLEMBEHEBUNG....38

DATENBLATT....39

INFORMATIONEN ZUR LAGERUNG UND BETRIEB....40

VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG 40

ENERGIE LABEL LDDW320 / LDDW400....41

GEWÄHRLEISTUNG 42

ENTSORGUNGSHINWEISE....43

SICHERHEITSINFORMATIONEN

WICHTIGE SICHERHEITSHINWEISE – BITTE VOR DER BENUTZUNG SORGFÄLTIG LESEN.

Beachten Sie die Sicherheitshinweise auf der Rückseite des Fernsehers.

Warnung zur Vorbeugung vor Elektrischem Schock. Entfernen Sie keine Der Abdeckungen. Keine durch den Benutzer wartbaren Teile im Gerät. Lassen Sie das Gerät durch Qualifiziertes Fachpersonal warten.

Dieses Symbol weist auf wichtige Bedienungs-/ Wartungsanweisungen von diesem Gerät in der Bedienungsanweisung hin.

Dieses Symbol weist auf die Gefahr eines elektrischen Schocks durch lebensgefährliche Spannung in diesem Gerät hin.

Befolgen Sie folgende Anweisungen:

• Benutzen Sie diesen Fernseher nicht in der Nähe von Wasser.
• Benutzen Sie zur Reinigung ein nur leicht befeuchtetes Tuch.
• Bedecken Sie keine der Lüftungsöffnungen.
• Richten Sie das Gerät gemäß der mitgelieferten Schnellstartanleitung und dieser Bedienungsanleitung ein.
• Sorgen Sie dafür, dass das Netzkabel weder eingequetscht noch darauf herumgelaufen wird, besonders beim Stecker an der Steckdose und am DC Eingang.
• Vermeiden Sie die Führung des Netzkabels über Scharfe Kanten.
  • Trennen Sie den Fernseher bei Gewitter oder längerer Nichtbenutzung von Netz.

Achtung setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus, um das Risiko von Feuer oder elektrischem Schock zu verringern. Der Fernseher ist von Spritz- und Tropfwasser fernzuhalten und keine mit Flüssigkeit gefüllten Gegenstände dürfen auf den Fernseher gestellt werden.

HINWEIS:

Stellen Sie keine offenen Hitzequellen (Öfen, Kerzen etc.) in der Nähe oder auf das TV Gerät.

WICHTIGE SICHERHEITSHINWEISE

Dieses Gerät entspricht allen gegenwärtigen Sicherheitsbestimmungen. Die folgenden Sicherheitstipps sollen den Benutzer vor leichtsinniger Benutzung und den sich daraufhin entwickelnden Gefahren bewahren.

• Dieses Gerät wurde unter größter Sorgfalt hergestellt und einer strengen Endkontrolle unterzogen. Es besteht aber wie bei jedem anderen elektrischen Gerät die Möglichkeit, dass Probleme entstehen können. Trennen Sie das Gerät im Falle einer Rauchentwicklung, starker Hitzeentwicklung oder jeder anderen unnatürlichen Erscheinung sofort vom Netz.
• Der Netzstecker oder Gerätestecker dient der Trennung des Gerätes vom Stromnetz und sollte jederzeit problemlos zu erreichen sein.
• Verbinden Sie das Gerät nur mit Stromquellen die den Spezifikationen des Gerätes entsprechen. Diese finden Sie auf der Geräterückseite und der Bedienungsanleitung.
  • Die Netzsteckdose sollte sich in der Nähe des Gerätes befinden und muss einfach zu erreichen sein.

DE

• Ziehen Sie das Netzkabel am Stecker aus der Steckdose. Ziehen Sie niemals am Netzkabel selbst, es könnte beschädigt werden und einen Kurzschluss verursachen.
• Bei der Verwendung einer Mehrfachsteckdose verbinden Sie nicht zu viele Geräte mit der Mehrfachsteckdose, um eine Überlastung zu vermeiden.
  • Halten Sie Nagetiere vom Gerät fern, um Beschädigungen der der Kabel zu vermeiden.
• Um Verletzungen vorzubeugen, achten Sie darauf, dass das Stromkabel von kleinen Kindern weder erreicht noch aus der Steckdose herausgezogen werden kann.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Das Gehäuse und das Netzkabel könnten durch den Einfluss der Wärme beschädigt werden.
• Der Bildschirm ist aus Plastik, dass bei Beschädigung abplatzen kann. Um Verletzungen vorzubeugen, sammeln Sie scharfkantige Plastiksplitter vorsichtig auf.
• Achten Sie beim Aufstellen des Gerätes auf einen festen und ebenen Untergrund.
• Um das Gerät vor Blitzschlag zu schützen, trennen Sie das Gerät vom Netz und ziehen Sie die Antenne ab. Warnung: Berühren Sie nicht den RF- Antennenstecker.
• Trennen Sie das Gerät vom Stromnetz, wenn Sie das Gerät für eine längere Zeit nicht benutzen oder unbeaufsichtigt lassen.
• Beachten Sie beim Aufstellen des Gerätes das eine ausreichende Belüftung vorhanden ist. Stellen Sie das Gerät niemals in Nähe von Wärmequellen auf und verdecken Sie keine der Lüftungsöffnungen.
• Vermeiden Sie direkte Sonneneinstrahlung auf das Gerät. Bewahren Sie einen Freiraum von 5 cm (2") zur Umgebung beim Aufstellen in einem Regal.
• Halten Sie Wasser oder Feuchtigkeit vom Gerät fern. Benutzen Sie das Gerät nicht in nasser oder feuchter Umgebung wie dem Bad, einer Dampfküche oder in der Nähe eines Schwimmbeckens.
• Benutzen Sie das Gerät nicht, wenn Feuchtigkeitskondensationen entstehen können.
• Jegliche Reparatur darf nur von qualifiziertem Fachpersonal durchgeführt werden.
• Öffnen Sie niemals das Gerät. Reparaturen die nicht durch Qualifiziertes Personal ausgeführt wurden können mögliche Ursache von Bränden sein.
• Flüssigkeiten, die in das Gerät gelangt sind, können ein Grund für schwerwiegende Schäden sein. Schalten Sie das Gerät AUS und trennen Sie es vom Stromnetz. Setzen Sie sich mit Ihrem Händler oder dem Kundenservice in Verbindung.
• Entfernen Sie niemals die Sicherheitsabdeckungen. Es befinden sich weder verwendbare noch wartbare Bauteil im Inneren des Gerätes. Sie würden Ihren Garantieanspruch verlieren. Das Gerät darf nur vom Herstellerservice Repariert werden.
• Schlagen oder schütteln Sie niemals den Bildschirm, weil dies die internen Schaltkreise beschädigen könnte. Gehen Sie behutsam mit der Fernbedienung um und lassen Sie sie nicht fallen.
• Säubern Sie das Gerät mit einem, weichen Tuch. Benutzen Sie niemals Lösungsmittel oder Flüssigkeiten auf Öl Basis. Für hartnäckige Flecken können Sie einen feuchten Lappen mit verdünntem Reinigungsmittel verwenden.

Kopfhörer-Warnhinweis

Lautes Musikhören kann zu dauerhaftem Hörverlust führen. Stellen Sie daher keinen zu lauten Lautstärkepegel ein, wenn Sie mit Kopfhörern Musik hören, insbesondere bei längerem Musikgenuss.

Über den Aufstellort

Stellen Sie den Fernseher an einem Ort ohne direkte Sonneneinstrahlung oder starken Lichtquellen auf. Für ein angenehmes sehen wird weiches, indirektes Licht empfohlen. Benutzen Sie zur Vorbeugung gegen direkt auf dem Bildschirm einfallendes Sonnenlicht Gardinen oder Rollos/Jalousien. Stellen Sie den Fernseher auf eine feste und ebene Fläche. Dies dient als Vorbeugung gegen Herunterfallen des Gerätes. Stellen Sie den Fernseher so auf, dass Gegenstände nicht in das Gerät geraten können. Achten Sie darauf, dass nix auf das Gerät und dem Monitor einwirkt da dies zu Beschädigungen führen kann.

BEDIENFELD

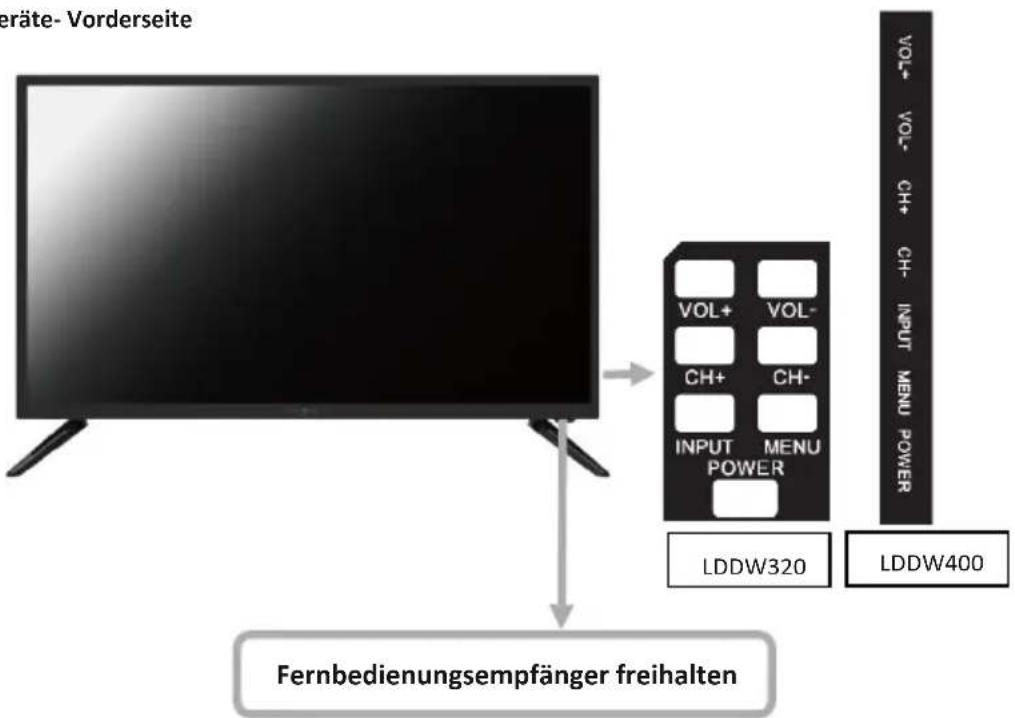

Geräte- Vorderseite

Beschreibung der Tasten und deren Funktion am Fernsehgerät:

• VOL+/-: Lauter / Leiser
- CH+/-: Programme vor und zurückschalten.
- INPUT: Zeigt die Eingangsquellen an.
- MENÜ: Öffnen/schließen des OSD Menüs.
• POWER: Schaltet den Fernseher An / Aus (Standby).

ANSCHLÜSSE

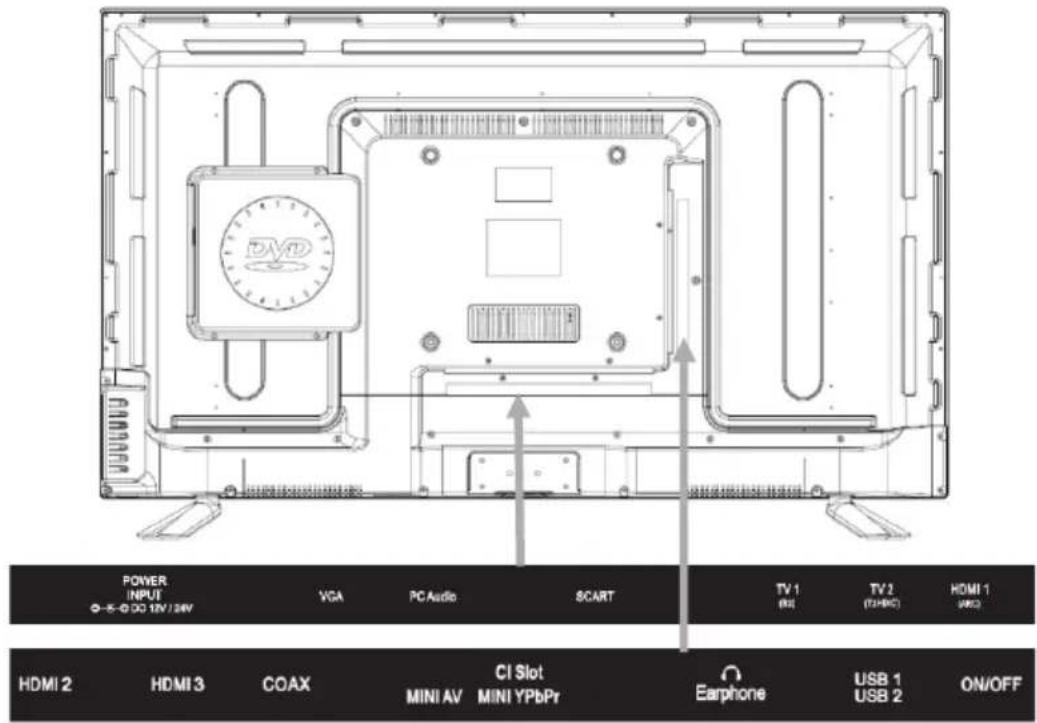

Geräte- Rückseite

POWER INPUT (DC12V/24V)	DC Buchse für das Netzteil / 12V KFZ Adapter
VGA	Anschluss, um den Fernseher als PC Monitor zu verwenden.
PC AUDIO	PC Audio Eingang. Nur in Kombination mit VGA Anschluss.
SCART	Anschluss für ein Scart Gerät (z.B. Video Recorder).
TV1 (S2) Satellit	Anschluss der Satelliten Antenne.
TV2 (T2HD/C)Kabel / Antenne	Anschluss der DVB-T Antenne oder der Kabelanlage.
COAX-S/PDIF	Digitaler Audio-Ausgang für z.B. AV-Receiver, Soundbars.
HDMI	3x HDMI Eingang (HDMI 1 ARC)
USB BUCHSE	2x Anschluss für USB Sticks und Festplatten (5V / 500mA).
EARPHONE	3,5mm Kopfhörerausgang.
MINI YPbPr	Anschluss externer AV Gerät per Adapter.
MINI AV	Anschluss externer AV Gerät per Adapter.
CI+ SLOT	Steckplatz für CI+ Module zum Entschlüsseln von gesperrten TV Programmen. Modul nicht enthalten.
ON / OFF (Kippschalter)	Kippschalter um das Gerät komplett vom Strom zu trennen.

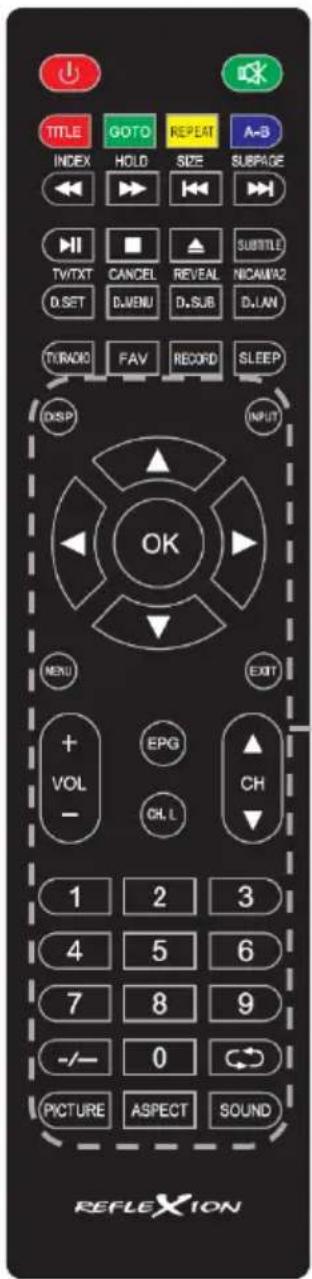

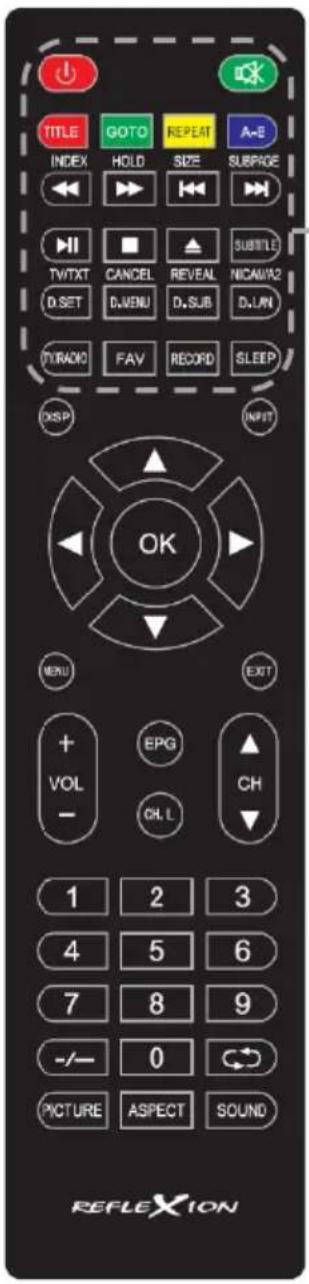

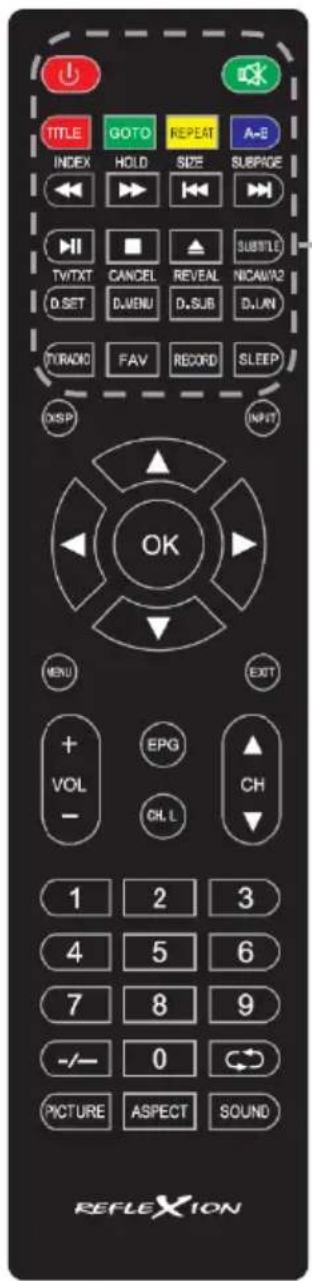

FERNBEDIENUNG

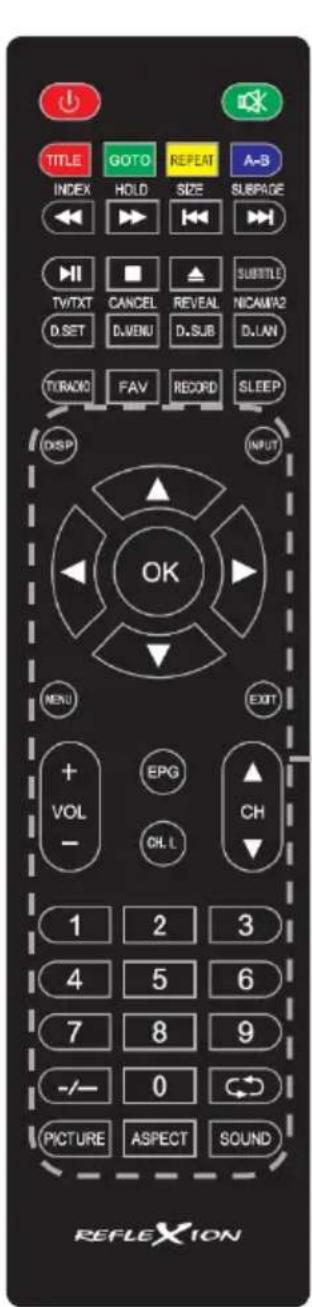

Die Fernbedienung benutzt Infrarotwellen (IR). Halten Sie die Fernbedienung in die Richtung der Vorderseite des LED- Fernsehers. Befindet sich die Fernbedienung außerhalb der Reichweite bzw. des Winkels, kann es vorkommen, dass die Fernbedienung nicht funktioniert.

	Ein / Aus (Standby)
	Ton Stumm (Ein / Aus)
FARBIGETASTEN	Schnellwahltasten
	Zurückspulen
	Vorspulen
	Vorheriges Kapitel
	Nächstes Kapitel
	Wiedergabe / Pause
	Wiedergabe Stoppen
	Disk aus dem Laufwerk auswerfen.
SUBTITLE	Untertitel: Aktivieren / Deaktivieren
TV/TXT	Teletext: Aktivieren / Deaktivieren
CANCEL	Videotext: Ausblenden / Einblenden
REVEAL	Teletext: Verborgenen ZeichenAktivieren / Deaktivieren.
NICAM/A2	TV Modus: Audio-Kanal wechseln.
D.SET	Disk-Einstellungsmenu: Öffnen / Schließen
D.MENU	DVD-Menü öffnen.
D.SUB	DVD Untertitel: Aktivieren /Deaktivieren
D.LAN	DVD Ton-Spur auswählen.
TV/RADIO	TV / Radio Modus wechseln.
FAV	Favoriten Liste öffnen.
RECORD	TV Modus: Aufnahme starten.

SLEEP	Sleep Timer: Aktivieren / Deaktivieren
DISP	Öffnet die TV Informationsleiste.
INPUT	Eingangsquellen anzeigen.
▲	Navigationstaste: Hoch.
▼	Navigationstaste: Runter.
◀	Navigationstaste: Links.
▶	Navigationstaste: Rechts.
OK	Menüpunkt bestätigen / Senderliste öffnen.
MENÜ	Menü öffnen
EXIT	Menü verlassen.
EPG	EPG Menü: Öffnen / Schließen.
CH.L	Senderliste öffnen.
VOL (+/-)	Lautstärke: Lauter / Leiser
CH ▲/▼	Programm Hoch / Runter schalten.
ZIFFERNTASTEN 0-9	Programnummer direkt eingeben.
-/—	Ziffernauswahl. Einstellen wie viele Zahlen für den Senderwechsel eingegeben werden können.
PICTURE	Bildmodus auswählen.
ASPECT	Bildformat auswählen.
SOUND	Tonmodus auswählen.

COMMON INTERFACE / CI+ STECKPLATZ

Dieser Fernseher ist mit einem CI+ Steckplatz ausgestattet und unterstützt folgende digitale Standards: DVB-T/T2HD, DVB-S/S2 und DVB-C

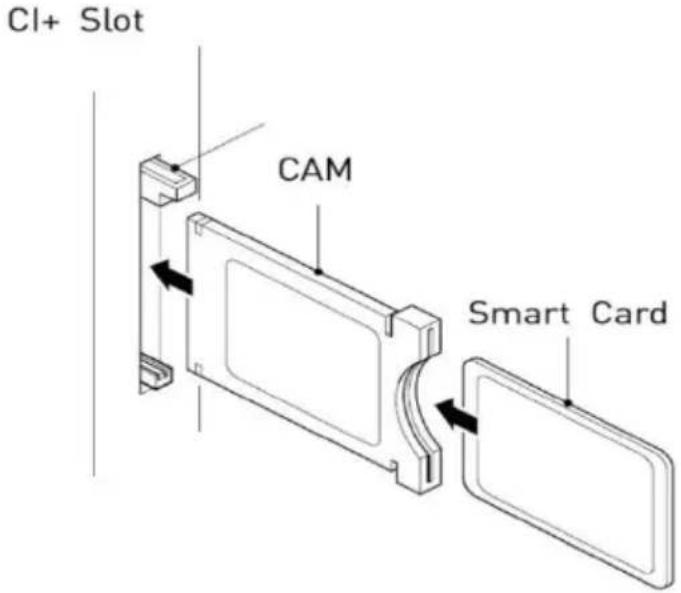

Common Interface / Steckplatz

Der CI-Steckplatz (CI+) wurde entworfen, um Conditional-Access-Module (CAM) und Smart Cards anzunehmen und damit auf den Pay-TV und andere Dienste zugreifen zu können. Kontaktieren Sie Ihren Pay-TV Dienstleister, um mehr Informationen über Module und Abonnements zu erhalten.

Hinweis: Conditional -Access-Module und Smart Cards werden separat verkauft.

Hinweis! Schalten Sie Ihren Fernseher aus, bevor Sie Module in den CI Slot stecken. Schieben Sie danach die Smart Card in das Modul.

1. Schalten Sie den Fernseher ein und vergewissern Sie sich, dass als Quelle DTV ausgewählt ist.

2. Wenn das CAM erkannt wird, wird folgender Schriftzug auf dem Bildschirm angezeigt: „CI-

Modul eingelegt". Warten Sie ein paar Sekunden, bis die Karte aktiviert ist.

1. Wählen Sie nun das gewünschte Pay-TV-Programm aus.

2. Es werden detaillierte Informationen über der genutzten Smart Card angezeigt.

3. Drücken Sie die Taste [OK], um das CI Menü aufzurufen. Im Handbuch des Moduls finden Sie Details zu den Einstellungen.

4. Wenn das Modul entfernt wird, wird folgender Schriftzug auf dem Bildschirm angezeigt: „CI-Modul entfernt“.

TV EINSCHALTEN / AUSSCHALTEN

1. Vergewissern Sie sich das das Netzteil oder 12V KFZ Kabel am Gerät angeschlossen sind und das der Kippschalter auf Ein steht.
2. Drücken Sie die [POWER] Taste am Gerät oder der Fernbedienung, um das Gerät einzuschalten.

Hinweis:

- Das Gerät besitzt einen Kippschalter mit dem das Gerät komplett stromlos geschaltet werden kann. Um das Gerät in Betrieb zu nehmen vergewissern Sie sich das der Kippschalter auf EIn steht.

ALLGEMEINE BEDIENTASTEN

	Gerät Ein / Aus (Standby)
Kippschalter	Komplett Aus (Aus) oder Standby (Ein).
INPUT	Eingangsquellen Menü Öffnen / Schließen.
Navigationstasten(▲▼◀▶)	Menü (Hoch / Runter / Links / Rechts).
OK	Einen Menüpunkt auswählen oder bestätigen. Senderliste öffnen.
MENÜ	Hauptmenü öffnen oder schließen.
EXIT	Menüpunkt zurück.
VOL+ / VOL-	Lautstärke einstellen (Lauter / Leiser).
CH▲ / CH▼	Programme schalten (Hoch / Runter).
	Ton Stumm stellen (Ein / Aus).

ERSTINSTALLATION

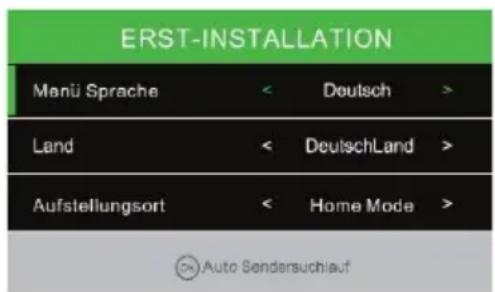

1. Drücken Sie am Gerät oder der Fernbedienung die Taste [POWER], um das Gerät einzuschalten.
2. Drücken Sie die Taste [▲▼], um in dem Menü zu navigieren.
3. Drücken Sie die Taste [◀▶], um die Menüeinstellungen zu ändern.
4. Wählen Sie die Menüsprache; das Land und den Aufstellungsort aus.

1. Mit der Taste [OK] wird die Eingabe bestätigt und Sie gelangen in die Tuner Auswahl.

Hinweis:

• Haben Sie bei der „Eingangsquelle“ (Satellit / DVB-S) ausgewählt. Können Sie nach der Bestätigung die „Standardsenderliste“ Laden.

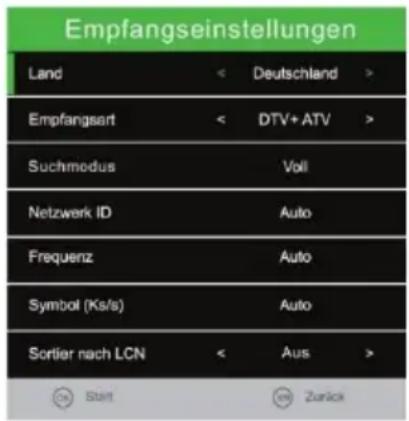

• Stellen Sie für die DVB-T/C Sendersuche die „LCN“ Funktion auf „Aus“. Ist die Einstellung „Ein“ geschaltet kann die Senderliste nicht bearbeitet werden.

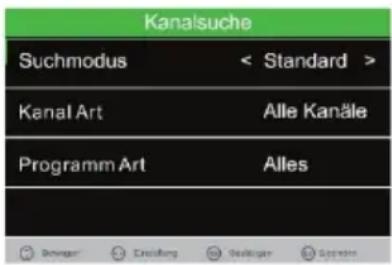

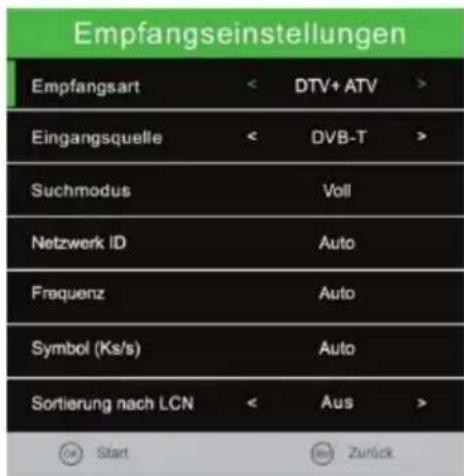

• Wählen Sie die Eingangsquelle aus: DVB-C (Kabel) / Satellit / DVB-T (Antenne).

• Die Einstellungen können Sie mit den Tasten [▲/▼/◄/►] verändern.

• DVB-C / DVB-T und DVB-S stehen folgende Einstellungsmöglichkeiten zur Auswahl:

DVB-C

Empfangsart: DTV / ATV

Suchmodus: Voll / Netzwerksuche

Netzwerk ID: Der Menüpunkt ist nur aktiv, wenn Netzwerksuche gewählt ist.

Frequenz: Der Menüpunkt ist nur aktiv, wenn Netzwerksuche gewählt ist.

Symbol Rate: Der Menüpunkt ist nur aktiv, wenn Netzwerksuche gewählt ist.

Sortiert nach LCN: Ein / Aus (Schalten Sie die Option auf aus da die Sendersortierung ansonsten nicht funktioniert).

DVB-T

Empfangsart: DTV / ATV

Suchmodus: Der Menüpunkt ist fest.

Netzwerk ID: Der Menüpunkt ist fest.

Frequenz: Der Menüpunkt ist fest.

Symbol Rate: Der Menüpunkt ist fest.

Sortiert nach LCN: Ein / Aus (Schalten Sie die Option auf aus da die Sendersortierung ansonsten nicht funktioniert).

SATELLIT

Satellit: Wählen Sie den Satelliten aus. Astra 19,2E ist voreingestellt.

Suchmodus: Standard / Blindsuche / Netzwerk

Kanal Art: Alle Kanäle / Freie Kanäle

Programm Art: Alles / DTV / Radio

1. Haben Sie „DVB-C“ oder „DVB-T“ gewählt und die Einstellungen mit der Taste [OK] bestätigt Startet der Automatische Suchlauf.
2. Ist der Suchlauf abgeschlossen wechselt das Gerät in den TV Modus und die Erstinstallation ist abgeschlossen.
3. Haben Sie „Satellit“ gewählt und die Einstellungen mit der Taste [OK] bestätigt gelangen Sie in die Abfrage ob die Standardsenderliste geladen werden soll?

Soll die Standardsenderliste geladen werden?

Haben Sie Satellit als Eingangsquelle gewählt kommt nach der

Bestätigung der Einstellungen die Abfrage ob die Standardsenderliste geladen werden soll. Es wird empfohlen die Einstellung mit „Ja“ zu bestätigen. Die Senderliste ist für den Deutschen TV Empfang angepasst und vorsortiert und kann nachträglich weiterbearbeitet werden.

• JA: Gehen Sie auf „Ja“ um die Standardsenderliste zu laden.
- NEIN: Gehen sie auf „Nein“ um den Sendersuchlauf normal zu starten.

1. Wählen Sie „Ja“ oder „Nein“ und drücken Sie die Taste [OK], um die Eingabe zu bestätigen.
2. Der Suchlauf wird nun gestartet oder die Standardsenderliste geladen. Der Vorgang kann einige Zeit in Anspruch nehmen.
3. Anschließend wechselt das TV Gerät in den TV Betrieb und die Erst-Installation ist abgeschlossen.

SENDER MENÜ (DVB-C / T / T2HD)

Sender Menü DVB-C/ T

1. Drücken Sie die Taste [INPUT].
2. Mit den Tasten [▲▼] navigieren Sie in dem Menü.
3. Wählen Sie „DTV“ aus und bestätigen Sie die Eingabe mit der [OK] Taste.
4. Drücken Sie die Taste [MENÜ] und Navigieren Sie zu „Sender“.
5. Bestätigen Sie die Eingabe mit der Taste [OK].
6. Folgende Menüpunkte stehen im „Sender“ Menü zur Auswahl:
7. In dem Menü navigieren Sie mit den folgenden Tasten.

▲▼◀▶: Navigieren / Menüpunkt auswählen.

OK: Auswahl bestätigen

MENU: Menü öffnen / Menüpunkt zurück.

EXIT: Menü verlassen.

Hinweis:

- Schalten Sie die Option „5V Aktivantenne“ im Menü „Sender“ auf „Ein“ wenn die mitgelieferte Aktivantenne oder eine andere Aktivantenne verwendet wird.

Empfangsquelle

Wählen Sie zwischen DVB-T und DVB-C aus.

1. Wählen Sie den Menüpunkt Empfangsquelle aus und drücken Sie die [OK] Taste.
2. Wählen Sie mit den Tasten [▲/▼] zwischen „DVB-T“ (Antenne) und „DVB-C“ (Kabel).
3. Drücken Sie die Taste [OK], um die Auswahl zu bestätigen und auf die „Empfangsquelle“ zu wechseln.
4. Das Gerät kehrt nun in „Sender“ Menü zurück.

• DVB-T:

Wählen Sie DVB-T um in das Antennen Einstellungsmenü zu gelangen.

• DVB-C:

Wählen Sie DVB-C um in das Kabel Einstellungsmenü zu gelangen.

Automatische Sendersuche

Ruft das Menü für die Automatische Sendersuche auf.

1. Wählen Sie den Menüpunkt „Automatische Sendersuche“ aus und drücken Sie die [OK] Taste.
2. Mit den Tasten [▲▼◀▶] wählen Sie die verschiedenen Einstellungsmöglichkeiten aus.
3. Bestätigen Sie die Eingabe mit der Taste [OK].
4. Der Suchlauf beginnt.
5. Um den Sendersuchlauf zu unterbrechen drücken Sie die Taste [EXIT].
6. Folgende Einstellungsmöglichkeiten und Menüpunkte stehen zur Auswahl:

DVB-C Automatische Sendersuche

Empfangsart: DTV / ATV

Suchmodus: Voll / Netzwerksuche

Netzwerk ID: Der Menüpunkt ist nur aktiv, wenn Netzwerksuche

ausgewählt ist.

Frequenz: Der Menüpunkt ist nur aktiv, wenn Netzwerksuche ausgewählt ist.

Symbol Rate: Der Menüpunkt ist nur aktiv, wenn Netzwerksuche ausgewählt ist.

Sortiert nach LCN: Ein / Aus (Schalten Sie die Option auf aus da die Sendersortierung ansonsten nicht funktioniert).

DVB-T Automatische Sendersuche

Empfangsart: DTV / ATV

Suchmodus: Der Menüpunkt ist fest.

Netzwerk ID: Der Menüpunkt ist fest.

Frequenz: Der Menüpunkt ist fest.

Symbol Rate: Der Menüpunkt ist fest.

Sortiert nach LCN: Ein / Aus (Schalten Sie die Option auf aus da die Sendersortierung ansonsten nicht funktioniert).

Hinweis:

• Die Einstellungen Netzwerk ID / Frequenz / Symbol (ks/s) stehen nur bei DVB-C zur Verfügung.
• Die manuelle Eingabe wird nur erfahren Nutzer empfohlen.

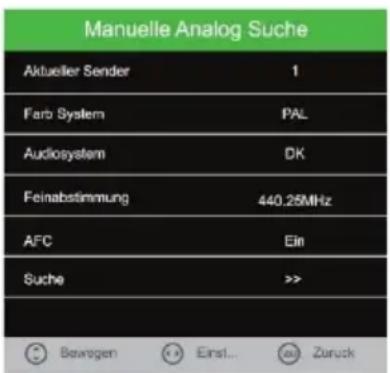

Manuelle Analog Suche

Ruft das Menü für die Manuelle Analog Suche auf.

1. Wählen Sie den Menüpunkt „Manuelle Analog Suche“ aus und drücken Sie die [OK] Taste.
2. Mit den Tasten [▲▼◀▶] wählen Sie die verschiedenen Einstellungsmöglichkeiten aus.
3. Navigieren Sie zu „Suche“ und drücken Sie die [OK] Taste um die Einstellungen zu bestätigen und den Suchlauf zu starten.

Aktueller Sender:

Wählen Sie den Sender der angepasst werden soll aus.

Farb System:

PAL / NTSC / SECAM / NTSC-44 / PAL-M / PAL-N / PAL-60

Audiosystem:

DK/MN/I/BG

Feinabstimmung:

Drücken Sie die Taste [◀/▶] um die Feinabstimmung vor zu nehmen.

AFC:

Ein / Aus

Suche:

Gehen Sie auf „Suche“ und drücken Sie die Taste [OK] um den Suchlauf zu starten.

Manuelle DVB-C/ DVBT (T2HD) Suche

Ruft das Menü für die Manuelle DVB-T/DVB-C Suche auf.

1. Wählen Sie den Menüpunkt „Manuelle DVB-(T/C) Suche“ aus und drücken Sie die [OK] Taste.
2. Mit den Tasten [▲▼◀▶] wählen Sie die verschiedenen Einstellungsmöglichkeiten aus.
3. Bestätigen Sie die Eingabe mit der Taste [OK].
4. Der Suchlauf beginnt.

DVB-T Manuelle Suche

1. Drücken Sie die Tasten [◀▶] um die verschiedenen Frequenz Kanäle auszuwählen.
2. Haben Sie die gewünschte Frequenz gefunden drücken Sie die Taste [OK], um den Suchlauf zu starten.

Hinweis:

- Bei DVB-T zeigt Ihnen der Signalbalken die Stärke der gewählten Frequenz an.

DVB-C Manuelle Suche

Frequenz:

Geben Sie die Frequenz mit den Tasten [0-9] ein.

Symbol (ks/s):

Geben Sie die Symbolrate mit den Tasten [0-9] ein.

QAM Type:

Wählen Sie den QAM Typ aus: 16 QAM / 32 QAM / 64 QAM / 128 QAM / 256 QAM

Hinweis:

• Die Einstellung wird nur erfahrenen Anwendern empfohlen.

Kanalliste bearbeiten

Öffnet das Menü, um die Kanalliste zu bearbeiten.

Hinweis:

- Eine genaue Beschreibung finden Sie unter dem Punkt „Kanalliste bearbeiten“.

Timerliste

Zeigt die programmierten Timer an.

Löschen (rot) Ausgewählten Timer löschen.

Neu (gelb) Einen neuen Timer manuell hinzufügen.

Bearbeiten (blau) Ausgewählten Timer bearbeiten.

Exit Timerlisten Menü verlassen.

Aufgenommen

Zeigt die aufgenommenen Sendungen an.

Löschen (rot) Ausgewählte Aufnahme löschen.

Info (grün) Informationsanzeig der ausgewählten Aufnahme.

OK Wiedergabe der ausgewählten Aufnahme beginnen.

Signalinformationen

Zeigt Sender / Transponder und Signalinformationen an.

Hinweis:

- Der Menüpunkt kann nur ausgewählt werden, wenn ein Signal anliegt.

CI-Informationen

Der Menüpunkt gibt Ihnen Informationen zum eingesteckten CI-Modul und der Karte.

Hinweis:

• Die folgenden Empfangsarten werden unterstützt: DVB-C, DVB-T/T2HD, DVB-S/S2.

5V Aktivantenne

Schalten Sie den 5V Ausgang für Aktivantennen „Ein“ oder „Aus“.

• Ein: 5V für aktive DVB-T Antennen eingeschaltet.
• Aus: 5V ausgeschaltet.

Hinweis:

- Bitte beachten Sie die Angaben Ihrer DVB-T Antenne.

SENDER MENÜ (SATELLIT)

Sender Menü Satellit

1. Drücken Sie die Taste [INPUT].
2. Mit den Tasten [▲▼] navigieren Sie in dem Menü.
3. Wählen Sie „Satellit“ aus und bestätigen Sie die Eingabe mit der [OK] Taste.
4. Drücken Sie die Taste [MENÜ] und Navigieren Sie zu „Sender“.
5. Bestätigen Sie die Eingabe mit der Taste [OK].
6. Folgende Menüpunkte stehen im „Sender“ Menü zur Auswahl:

Automatische Sendersuche

1. Wählen Sie den Menüpunkt „Automatische Sendersuche“ aus und drücken Sie die [OK] Taste.
2. Mit den Tasten [▲▼◀▶] wählen Sie die verschiedenen Einstellungsmöglichkeiten aus.
3. Bestätigen Sie die Eingabe mit der Taste [OK].
4. Der Suchlauf beginnt.
5. Um den Sendersuchlauf zu unterbrechen drücken Sie die Taste [EXIT].
6. Folgende Einstellungsmöglichkeiten und Menüpunkte stehen zur Auswahl:

Land: Wählen Sie das Land aus.

Satellit: Wählen Sie den Satelliten aus. Astra 19.2E ist als Standard eingestellt.

Suchmodus: Standard / Blindsuche / Netzwerksuche

Kanal Art: Alle Kanäle / Freie Kanäle

Programm Art: Alles / DTV / Radio

Kanalliste bearbeiten

Öffnet das Menü, um die Kanalliste zu bearbeiten.

Hinweis:

- Eine genaue Beschreibung finden Sie unter dem Punkt „Kanalliste bearbeiten“.

Timerliste

Zeigt die programmierten Timer an.

Löschen (rot) Ausgewählten Timer löschen.

Neu (gelb) Einen neuen Timer manuell hinzufügen.

Bearbeiten (blau) Ausgewählten Timer bearbeiten.

Exit Timerlisten Menü verlassen.

Aufgenommen

Zeigt die aufgenommenen Sendungen an.

Löschen (rot) Ausgewählte Aufnahme löschen.

Info (grün) Informationsanzeig der ausgewählten Aufnahme.

OK Wiedergabe der ausgewählten Aufnahme beginnen.

Signalinformationen

Zeigt Sender / Transponder und Signalinformationen an.

Hinweis:

- Der Menüpunkt kann nur ausgewählt werden, wenn ein Signal anliegt.

CI-Informationen

Der Menüpunkt gibt Ihnen Informationen zum eingesteckten CI-Modul und der Karte.

Sat-Konfiguration

1. Wählen Sie den Menüpunkt „Sat-Konfiguration“ aus und drücken Sie die [OK] Taste.
2. Mit den Tasten [▲▼◀▶] navigieren Sie in dem Menü.
3. Mit der Taste [MENÜ] kehren Sie ins „Sender“ Menü zurück.
4. Mit der Taste [EXIT] schließen Sie die Menüeinblendungen.
5. In dem Menü „Sat-Konfiguration“ haben Sie drei Menüspalten zu Auswahl.

• In der Satelliten- und

Transponder Liste sehen Sie eine Auflistung aller Satelliten und den dazugehörigen Transpondern.

- In der Rechten spalte finden Sie die LNB Einstellungen.

1. Folgende Möglichkeiten Satelliten und Transponder zu bearbeiten

stehen im „Sat-Konfigurations“ Menü zur Auswahl:

Sat-Antenne Konfiguration
Satzelt	Transponder	KU-ASTRA ULCT
01 Ku_ASTRA 19.2E	01 10744 H 22000	LNB Typ	0575010600
02 Ku_HOTBIRD 8.7A/I	02 10773 H 22000	LNB Versorgung	13/16V
03 Ku_NLESAT W1,10	03 10905 H 22000	22KHz	Auto
04 Ku_EUTELSAT W3A	04 10202 H 22000	Tonelbremt	Kein
05 Ku_EUTELSAT W1	05 10891 H 22000	DNSEqC1.0	Kein
06 Ku_BADR2.3.4EURO	06 10521 H 22000	DNSEqC1.1	Kein
07 Ku_EUTELSAT SESAT	07 10964 H 22000	Motor	None
08 Ku_EUTELSAT W2	0810094 H 22000

Löschen [Rot]:

1. Wählen Sie einen Satelliten oder Transponder der gelöscht werden soll mit den Tasten [▲▼◀▶] aus.
2. Drücken Sie die [OK] Taste, um den Satelliten oder Transponder zu markieren.
3. Drücken Sie die [ROTE] Taste, um den ausgewählten Satelliten / Transponder zu löschen.
4. Eine Sicherheitsabfrage erschein.

• [OK]: Löschen zu bestätigen.
- [EXIT]: Löschen abzubrechen.

1. Wiederholen Sie die Schritte 1-4 bis alle nicht erwünschten Satelliten oder Transponder gelöscht sind.

Bearbeiten [Grün]:

1. Wählen Sie einen Satelliten oder Transponder den Sie bearbeiten möchten mit den Tasten [▲▼◀▶] aus.
2. Drücken Sie die [OK] Taste, um den Satelliten oder Transponder zu markieren.
3. Drücken Sie die [Grüne] Taste, um in die Satelliten und Transponder Einstellungen zu gelangen.
4. Drücken Sie die [OK] Taste, wenn Sie alle Einstellungen getroffen haben und die Einstellung übernehmen möchten.
5. Mit der Taste [EXIT] unterbrechen Sie die Eingabe.
6. Die folgenden Einstellungen für das Bearbeiten von Satelliten und Transpondern stehen zur Verfügung.

Satelliten Bearbeiten:

Satelliten Name: Bearbeiten Sie den Namen des Satelliten.

Längengrad Richtung: Wählen Sie zwischen: „Ost / West“

Längengrad Winkel: Geben Sie einen neuen Längengrad Winkel ein.

Band: Wählen Sie zwischen: „Ku / C“

Transponder Bearbeiten:

Frequenz: Geben Sie eine neue Frequenz ein.

Symbol (ks/s): Geben Sie eine neue Symbol Rate ein.

Polarität: H (Horizontal) / V (Vertical)

Neu [Gelb]

1. Drücken Sie in der Transponder- oder Satelliten Liste die [Gelbe] Taste um einen Satelliten oder Transponder Manuell hinzuzufügen.
2. Drücken Sie die [OK] Taste, wenn alle Einstellungen getroffen sind um die Einstellung zu übernehmen.

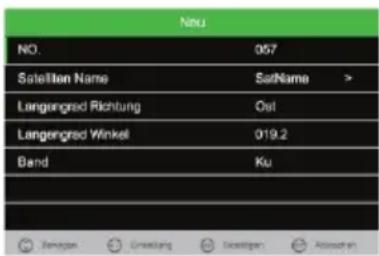

1. Die folgenden Einstellungen für das hinzufügen neuer Satelliten oder Transponder stehen zur Verfügung.

Satelliten Hinzufügen:

Satelliten Name: Bearbeiten Sie den Namen des Satelliten.

Längengrad Richtung: Ost / West

Längengrad Winkel: Geben Sie einen neuen Längengrad Winkel ein.

Band: Ku / C

Transponder Hinzufügen:

Frequenz: Geben Sie eine

neue Frequenz ein.

Symbol (ks/s): Geben Sie eine

neue Symbolrate ein.

Polarität: H (Horizontal) / V

(Vertical)Suche [Blau]:

1. Wählen Sie mit den Tasten [▲▼◀▶] einen Satelliten oder Transponder aus mit dem Sie
   einen Suchlauf durchführen möchten.
2. Drücken Sie die Taste [OK], um den Satelliten oder Transponder zu markieren.
3. Ein ROTER harken markiert die Auswahl.
4. Drücken Sie jetzt die [Blaue] Taste, um die Suchlauf Einstellungen zu öffnen.
5. Drücken Sie die Taste [OK] wenn alle

Einstellungen getroffen sind, um den Suchlauf zu starten.

1. Die folgenden Einstellungsmöglichkeiten stehen zur Verfügung:

Suchmodus: Standard / Blindsuche / Netzwerk / FastScan

Kanal Art: Alle Kanäle / Freie Kanäle /

Programm Art: Alles / DTV / Radio

Hinweis:

• Die gefundenen Sender werden am Ende der Liste angehangen.

LNB EINSTELLUNGEN

Die rechts im Menü befindenden LNB Einstellungen müssen in der Regel nicht verändert werden und werden nur benötigt für Multischalter Konfigurationen oder wenn eine Motorisierte SAT Anlage ohne eigene Steuereinheit verwendet wird. Die folgenden Einstellungsmöglichkeiten sollten nur durch erfahrene Personen oder durch Fachpersonal verändert werden.

KU_ASTRA 18.2E
LNB Typ	09750/10600
LNB Versorgung	13/18V
22KHz	Auto
Toneburst	Kein
DISEqC1.0	Kein
DISEqC1.1	Kein
Motor	None

1. Mit den Tasten [▲▼] navigieren Sie in dem Menü.
2. Mit den Tasten [◀▶] verändern Sie die Einstellungen.
3. Mit der Taste [OK] Bestätigen Sie die Eingabe.
4. Mit der Taste [MENÜ] kehren Sie in das vorherige Menü zurück.
5. Mit der Taste [EXIT] schließen Sie die Menüeinblendung.
6. Die folgenden Einstellungen stehen Ihnen in dem Menü zur Verfügung:

LNB Typ: 9750/10600, 9750/10750, 5150/5750, 05150, 05750, 09750, 10600, 10750, 11300, 11475, User Single, User Dual, Unicable

LNB Versorgung: 13/18V, 13V, 18V, Aus

22KHz: Auto, Aus, Ein

Toneburst: Kein, BurstA, BurstB

FastScan ist ein Anbieter basierender Suchlauf mit Automatischer Aktualisierung der Senderdaten im DVB-S (Satellit) Bereich.

1. Drücken Sie die [MENÜ] Taste und navigieren Sie mit den Tasten [▲▼◀▶] auf „Sender“.
2. Drücken Sie die [OK] Taste und navigieren Sie mit den Tasten [▲▼] zu „Sat-Konfiguration“.
3. Bestätigen Sie die Eingabe mit der [OK] Taste.
4. Wählen Sie mit den [▲▼◀▶] Tasten einen Satelliten aus.
5. Drücken Sie die [OK] Taste, um den Satelliten zu markieren.
6. Drücken Sie die [BLAUE] Taste, um in die Suchlauf Einstellung zu gelangen.
7. Wählen Sie beim „Suchmodus“ „FastScan“ aus und drücken Sie die [OK] Taste.
8. Wählen Sie mit den Tasten [◀▶] einen FastScan Anbieter aus.
9. Drücken Sie anschließend die [OK] Taste, um die Einstellung zu bestätigen und den Suchlauf zu starten.

KANALLISTE BEARBEITEN

1. Drücken Sie die Taste [MENÜ] und Navigieren Sie mit den Tasten [▲▼◀▶] zu „Sender“.
2. Bestätigen Sie mit der [OK] Taste.
3. Navigieren Sie mit den Tasten [▲▼] zu „Kanalliste bearbeiten“.
4. Bestätigen Sie mit der [OK] Taste.
5. Mit den Tasten [▲▼] navigieren Sie in dem Menü.
6. Folgende Möglichkeiten die Senderliste zu bearbeiten stehen Ihnen zur Verfügung.

Löschen [ROT]:

1. Wählen Sie einen Sender der gelöscht werden soll mit den Tasten [▲▼] aus.
2. Drücken Sie die [ROTE] Taste, um den Sender zu löschen.
3. Wiederholen Sie die Schritte 1 - 2 bis alle nicht erwünschten Sender gelöscht sind.

Bewegen [GELB]:

1. Wählen Sie einen Sender der verschoben werden soll mit den Tasten [▲▼] aus.
2. Drücken Sie die [GELBE] Taste, um den ausgewählten Sender zu markieren
3. Drücken Sie die Taste [▲▼], um den Sender hoch oder runter zu bewegen
4. Drücken Sie die [OK] Taste, um den Sender auf den gewünschten Sendeplatz abzulegen
5. Wiederholen Sie die Schritte 1-4 bis die gewünschte Sender Reihenfolge erreicht ist.

Überspringen [BLAU]:

1. Wählen Sie einen Sender der übersprungen werden soll mit den Tasten [▲▼] aus.
2. Drücken Sie die [BLAUE] Taste, um einen Sender für das Überspringen zu markieren.
3. Ein Symbol zeigt an das ein Sender beim Umschalten Überspringen wird.
4. Um einen Sender nicht mehr zu überspringen wählen Sie einen Sender der markiert ist aus und drücken Sie die [BLAUE] Taste.
5. Das Symbol verschwindet.
6. Der Sender wird nun nicht mehr übersprungen.

Favoriten [FAV]:

1. Wählen Sie einen Sender der zur Favoriten Liste hinzugefügt werden soll mit den Tasten [▲▼] aus.
2. Drücken Sie die Taste [FAV], um einen Sender der Favoriten Liste hinzuzufügen.
3. Der Sender wird mit einem Symbol markiert.
4. Soll ein Sender aus der Favoriten Liste entfernt werden, wählen Sie einen Sender der als Favorit markiert ist aus und drücken Sie die [FAV] Taste.
5. Das Symbol verschwindet und der Sender ist aus der Favoriten Liste entfernt.

Favoriten Liste öffnen:

1. Drücken Sie im TV Modus die [FAV] Taste, um die Favoriten Liste zu öffnen.
2. Wählen Sie einen Sender mit der Taste [▲▼] aus.
3. Drücken Sie die Taste [OK], um auf den gewünschten Sender umzuschalten.
4. Drücken Sie die Taste [EXIT], um die Favoriten Liste zu verlassen.

PVR AUFNAHME FUNKTION

1. Stecken Sie einen leeren USB Stick oder eine Festplatte in die USB Buchse des Gerätes ein.
2. Drücken Sie die [MENÜ] Taste und navigieren Sie auf „Konfiguration“.
3. Drücken Sie die [OK] Taste und wählen Sie den Menüpunkt PVR Dateisystem aus.
4. Drücken Sie die [OK] Taste, um das Menü zu öffnen.
5. In dem Menü stehen die folgenden Menüpunkte zur Verfügung.

Disk auswählen: Wählen Sie den Speicherort aus.

Prüfe PVR Dateisystem: Drücken Sie die OK Taste, um das USB Medium zu überprüfen.

Format: Drücken Sie die OK Taste, um das USB Medium für die Aufnahme vorzubereiten.

Time Shift Größe: Zeigt die maximale Datei Größe für die Time Shift Funktion an.

Speed: Zeigt die USB Medium Aufnahme Geschwindigkeit an.

Rest Aufnahmezeit: Zeigt verbleibende Aufnahmezeit in Stunden an.

Hinweis:

• Während ein USB Medium für die Aufnahme vorbereitet wird, werden alle Daten von dem USB Medium gelöscht.
• Während der Aufnahme kann nicht umgeschaltet werden.
  • Die Aufnahme Funktion steht nur bei nicht verschlüsselten TV Sendern / Sendungen zur Verfügung.

EPG Aufnahme Programmieren

1. Drücken Sie die [EPG] Taste.

2. Wählen Sie mit den Tasten [▲▼] einen TV Programm aus.

3. Drücken Sie die Taste [▶] um auf die TV Sendungen zu wechseln.

4. Mit den Tasten [▲▼] navigieren Sie und suchen die gewünschte TV Sendung aus.

5. Drücken Sie die [Rote] Taste um die TV Sendung für eine Aufnahme zu markieren.

6. Durch mehrfaches Drücken können Sie die Aufnahme Funktion verändern oder die Aufnahme wieder löschen.

R: Startet eine einmalige Aufnahme

D: Startet eine Tägliche Aufnahme für Sendungen die Täglich zur selben Zeit ausgestrahlt werden.

W: Startet eine Wöchentlich Aufnahme für Sendungen die einmal Wöchentlich ausgestrahlt werden.

Hinweis:

- Es können keine Aufnahmen programmiert werden die sich überschneiden.

HDMI CEC / ARC

1. Um die HDMI CEC Steuerung zu aktivieren schließen Sie ein HDMI CEC Kompatibles Gerät an den HDMI Anschluss des Gerätes an.
2. Drücken Sie die [Menü] Taste und gehen Sie in das „Konfigurations“ Menü.

3. Wählen Sie den Menüpunkt „HDMI CEC“ aus.

4. In dem Menü haben Sie folgende Einstellungsmöglichkeiten:

HDMI CEC: Ein / Aus

Aktivieren / deaktivieren Sie die HDMI CEC Steuerung.

HDMI ARC: Ein / Aus

Audioübertragung per HDMI Kabel. Nur mit ARC kompatiblen Geräten möglich. Anschluss HDMI1

Auto Power: Ein Aus

Per HDMI angeschlossene und kompatible Geräte werden automatisch Ein bzw. ausgeschaltet.

Device Menü:

Zeigt das Gerätemenü an. Nur mit Kompatiblen Geräten möglich.

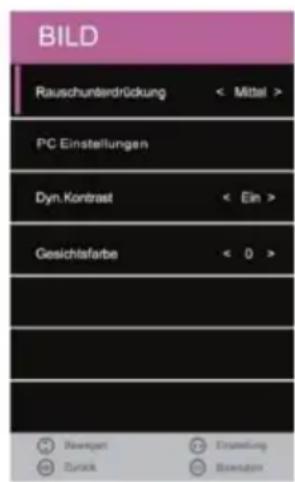

BILD MENÜ

1. Drücken Sie die Taste [MENÜ].
2. Mit den Tasten [▲▼◀▶] navigieren Sie zu dem Menüpunkt „BILD“.
3. Drücken Sie die Taste [OK].
4. In dem Menü navigieren Sie mit den Tasten [▲▼].
5. Mit den Tasten [◀▶] verändern Sie die Einstellungen.
6. Mit der Taste [OK] bestätigen Sie die Eingabe.
7. Mit der Taste [MENÜ] kehren Sie in das vorherige Menü zurück.
8. Mit der Taste [EXIT] schließen Sie die Menüeinblendung.
9. Die folgenden Einstellungen stehen Ihnen in dem Menü zur Verfügung.

Bildeinstellung: Standard, Dynamisch, Persönlich, Mild

Kontrast: Reguliert die Differenz zwischen den hellsten und Dunkelsten Bereichen des Bildes

Helligkeit: Reguliert die Gesamthelligkeit des Bildes.

Farbe: Reguliert die Farbe.

Schärfe: Stellen Sie den Schärfe Wert des TV Gerätes ein.

Farbton: Farbton Einstellen (nur, wenn ein NTSC Signal anliegt)

Farbtemperatur: Warm, Kalt, Normal:

Bildformat: Automatisch, 4:3, 16:9, Zoom1, Zoom 2.

Rauschunterdrückung: Niedrig, Mittel, Hoch, Aus.

PC Einstellungen: Der Menüpunkt in nur aktiv wenn ein PC über den VGA

Eingang Angeschlossen ist.

Dyn. Kontrast: Ein, Aus

Gesichtsfarbe: Passen Sie die Stärke der Gesichtsfarben Ihrem Empfinden

an.

Hinweis:

• Die Menüpunkte „Kontrast / Helligkeit / Farbe / Schärfe“ stehen nur in der „Bildeinstellung“ „Persönlich“ zur Verfügung.
Der Menüpunkt „Farbton“ steht nur zur Auswahl, wenn ein NTSC Signal anliegt.

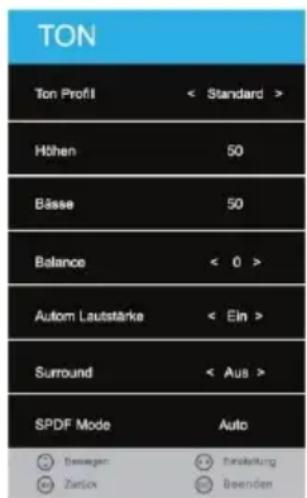

TON MENÜ

1. Drücken Sie die Taste [MENÜ].
2. Mit den Tasten [▲▼◀▶] navigieren Sie zu dem Menüpunkt „TON“.
3. Drücken Sie die Taste [OK].
4. In dem Menü navigieren Sie mit den Tasten [▲▼].
5. Mit den Tasten [◀▶] verändern Sie die Einstellungen.
6. Mit der Taste [OK] bestätigen Sie die Eingabe.
7. Mit der Taste [MENÜ] kehren Sie in das vorherige Menü zurück.
8. Mit der Taste [EXIT] schließen Sie die Menüeinblendung.
9. Die folgenden

Einstellungen stehen Ihnen in dem Menü zur Verfügung.

Hinweis:

• Höhen und Bässe sind nur im Ton Profil „PERSÖNLICH“ verfügbar.
• Ist ein Audio Gerät in die Kopfhörerbuchse gesteckt werden die integrierten Lautsprecher stumm geschaltet.

Ton Profil: Standard, Musik, Film, Sport, Persönlich

Höhen: Verändern Sie den Wert um die Höhen Ihrem

Hörempfinden anzupassen.

Bässe: Verändern Sie den Wert um die Bässe Ihrem Hörempfinden

anzupassen.

Balance: Reguliert die Audioausgabe des linken oder des rechten

Lautsprechers. Der linke oder rechte Lautsprecher kann auch kompl. abgeschaltet werden.

Autom. Lautstärke: Ein, Aus.

SPDIF-Modus: Auto, PCM

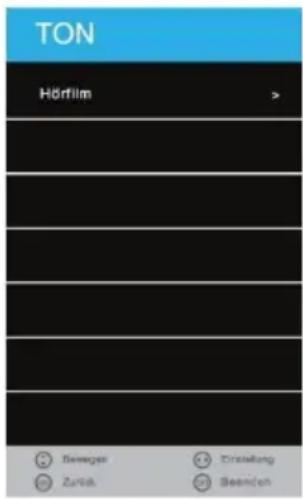

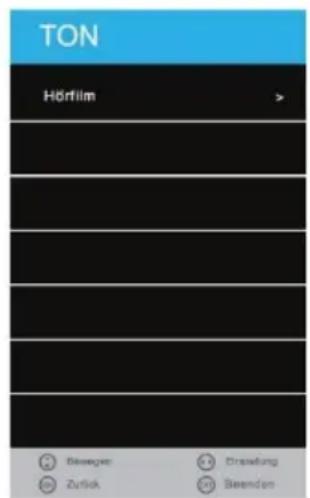

Hörfilm: Ein, Aus (Hörfilm Pegel einstellen)

ZEIT MENÜ

1. Drücken Sie die Taste [MENÜ].
2. Mit den Tasten [▲▼◀▶] navigieren Sie zu dem Menüpunkt „ZEIT“.
3. Drücken Sie die Taste [OK].
4. In dem Menü navigieren Sie mit den Tasten [▲▼].
5. Mit den Tasten [◀▶] verändern Sie die Einstellungen.
6. Mit der Taste [OK] bestätigen Sie die Eingabe.
7. Mit der Taste [MENÜ] kehren Sie in das vorherige Menü zurück.
8. Mit der Taste [EXIT] schließen Sie die Menüeinblendung.
9. Die folgenden Einstellungen stehen Ihnen in dem Menü zur Verfügung.

Hinweis:

- Der Menüpunkt Uhr stellt sich automatisch ein und wenn ein Kabel / Satelliten / Antennen Signal anliegt.

Uhr: Automatische Einstellung,

wenn ein Eingangssignal anliegt

Zeitzone: Stellen Sie die Zeitzone

gemäß Ihres Aufenthaltsortes ein.

Ausschaltzeit: Stellen Sie die Automatische

Ausschaltzeit „Ein“ oder „Aus“.

Einschaltzeit: Stellen Sie die Automatische Einschaltzeit „Ein“ oder „Aus“. Folgende Einstellungen können Sie für die Einschaltzeit in dem Menü vornehmen: Quelle /Sender (Nur wenn DTV, Sat oder ATV bei Quelle gewählt wurde) / Lautstärke

Sleep-Timer: Stellen Sie die Zeit ein nach der das Gerät automatisch in den Standby Modus wechselt.

Autom. Abschaltung: Stellen Sie die Zeit ein nach der das Gerät, wenn kein Signal anliegt oder keine Bedienung stattfindet in den Standby Modus wechseln soll.

Aus / 3H / 4H / 5H (Angaben in Stunden)

Menüausblendung: Stellen Sie die Zeit ein nach der die Menüeinblendungen automatisch ausgeblendet werden, wenn keine Bedienung stattfindet.

Aus / 5 /10 / 15 / 20 / 25 / 30 / 35 (Angaben in Sekunden)

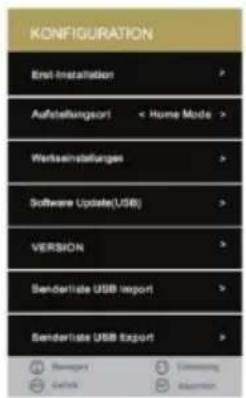

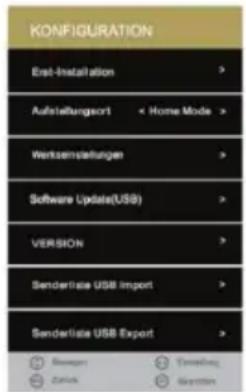

KONFIGURATION MENÜ

1. Drücken Sie die Taste [MENÜ].
2. Mit den Tasten [▲▼◀▶] navigieren Sie zu dem Menüpunkt „KONFIGURATION“.
3. Drücken Sie die Taste [OK].
4. In dem Menü navigieren Sie mit den Tasten [▲▼].

1. Mit den Tasten [◀▶] verändern Sie die Einstellungen.
2. Mit der Taste [OK] bestätigen Sie die Eingabe.
3. Mit der Taste [MENÜ] kehren Sie in das vorherige Menü zurück.
4. Mit der Taste [EXIT] schließen Sie die Menüeinblendung.
5. Die folgenden Einstellungen stehen Ihnen in dem Menü zur Verfügung.

Menü Sprache

Stellen Sie die Menüsprache ein:

Deutsch / English / Französisch / Niederländisch / Italienisch usw.

Videotext Zeichensatz:

Wählen Sie den Zeichensatz für den Videotext aus.

Audio-Sprache:

Wählen Sie die Audiosprache eins und zwei aus.

Untertitelsprache:

Wählen Sie die Untertitelsprache eins und zwei aus.

Gehörlosenhilfe:

Stellen Sie die „Gehörlosenhilfe“ auf „Ein“ oder „Aus“, um den Automatischen Untertitel zu aktivieren / deaktivieren. Der Untertitel steht nur zur Verfügung, wenn vom Sender übertragen wird.

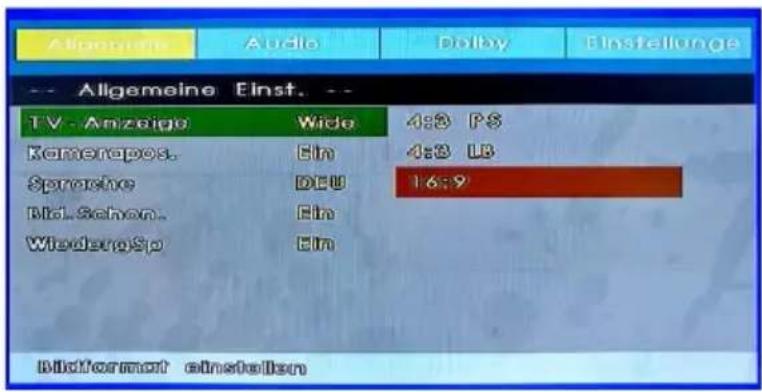

Bildformat:

Stellen Sie das Bild-Seitenverhältnis ein:

16:9 / Zoom2 / Zoom1 / Auto / 4:3

PVR Dateisystem

Stellen Sie das USB Medium für Ihr TV Gerät ein.

Achtung:

- Während das USB Medium eingestellt wird (Prüfe PVR Dateisystem / Format) wird das USB Speichermedium gelöscht.

DE

Blauer Bildschirm:

Aktivieren Sie die Option, wenn ein Blaues Bild anzeigen soll wenn kein Signal anliegt. Schalten Sie die Option „Ein“ oder „Aus“.

• Ein: Blaues Bild, wenn kein Signal anliegt.
• Aus: Schwarzes Bild, wenn kein Signal anliegt.

Erst-Installation:

Wählen Sie die Einstellung, um in das Erst-Installationsmenü zu gelangen.

Aufstellungsort:

Wählen Sie zwischen dem „Home Mode“ (für den Käufer) und dem „Store Mode“ (für den Händler).

Werkseinstellungen:

Starten Sie die Werkseinstellung. Alle Tuner / Bild und Ton Einstellungen werden zurückgesetzt.

Software Update (USB):

Starten Sie ein Software Update. Software Updates sind nur per USB Stick möglich.

HDMI CEC

Stellen Sie den HDMI Anschluss für Ihr Ihre extern angeschlossenen HDMI Geräte ein.

VERSION:

Zeigt das „Model“, den „Paneltyp“ und die „Software Version“ an.

Senderliste Sat USB Import:

Importieren Sie eine auf einen USB Stick exportierte Satelliten Senderliste.

Senderliste Sat USB Export:

Exportieren Sie eine von Ihnen bearbeitete Satelliten Senderliste auf einen USB Stick.

Standardsenderliste Sat:

Laden Sie die im Gerät hinterlegte Standardsenderliste für den Satelliten Modus.

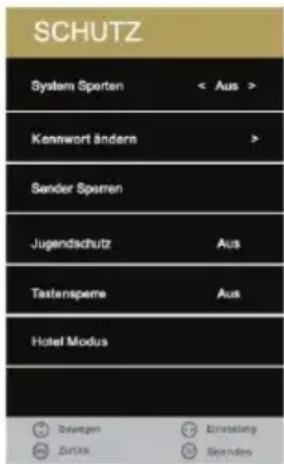

SCHUTZ MENÜ

1. Drücken Sie die Taste [MENÜ].
2. Mit den Tasten [▲▼◀▶] navigieren Sie zu dem Menüpunkt „SCHUTZ“.
3. Drücken Sie die Taste [OK].
4. In dem Menü navigieren Sie mit den Tasten [▲▼].
5. Mit den Tasten [◀▶] verändern Sie die Einstellungen.
6. Mit der Taste [OK] bestätigen Sie die Eingabe.
7. Mit der Taste [MENÜ] kehren Sie in das vorherige Menü zurück.
8. Mit der Taste [EXIT] schließen Sie die Menüeinblendung.
9. Die folgenden Einstellungen stehen Ihnen in dem Menü zur Verfügung.

System sperren:

1. Wählen Sie den Menüpunkt, um das Passwort zu ändern, Sender zu sperren und in die Jugendschutz Einstellungen zu gelangen.
2. Es findet eine Passwortabfrage statt. Das Standardpasswort lautet: „0000“
3. Setzen Sie den „System sperren“ Menüpunkt auf „Ein“, um Zugriff auf folgende Menüpunkte zu erhalten:

Kennwort ändern / Jugendschutz / Tastensperre / Hotel Modus

Kennwort ändern:

Passen Sie in diesem Menü das Passwort an.

1. „Altes Passwort eingeben“ Geben Sie das aktuelle Passwort ein.
2. „Neues Passwort eingeben“ Geben Sie ein neues Passwort ein.
3. „Neues Passwort wiederholen“ Geben Sie das neue Passwort erneut ein um das neue Passwort zu bestätigen.

Hinweis:

• Drücken Sie die Taste [◀], um die Eingabe zu löschen. Drücken Sie die Taste [▶] um das anpassen des Passwortes abzubrechen.
  • Das Standard Passwort für die TV Einstellungen lautet [0000]

Sender sperren:

Sperren Sie Sender, um diese mit einer Passwortabfrage zu versehen. Die Passwortabfrage ist nur aktiv wenn „System sperren“ eingeschaltet ist.

1. Wählen Sie den Menüpunkt „Sender sperren“ aus und drücken Sie die Taste [▶].
2. Mit den Tasten [▲▼] wählen Sie einen Sender der Gesperrt/Entsperrt werden soll aus.
3. Mit der [Grünen] Taste Sperren/Entsperren Sie den ausgewählten Sender.
4. Mit der Taste [MENÜ] kehren Sie ins „SCHUTZ“ Menü zurück.
5. Mit der Taste [EXIT] schließen Sie die Menüeinblendung.

Jugendschutz:

Drücken Sie die Tasten [◀▶], um die Verschiedenen Jugendschutz Stufen auszuwählen.

Die folgenden Einstellungen stehen zur Verfügung:

Aus / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 11 / 12 / 13 / 14 / 15 / 16 / 17 / 18

Tastensperre:

Aktivieren Sie die Tastensperre, um die Bedientasten am Gerät zu deaktivieren.

Die folgenden Einstellungen stehen zur Verfügung.

Ein / Aus

HOTEL MODUS

1. Drücken Sie die Taste [MENÜ].
2. Mit den Tasten [▲▼◀▶] navigieren Sie zu dem Menüpunkt „SCHUTZ“.
3. Drücken Sie die Taste [OK].
4. Navigieren Sie mit den Tasten [▲▼] auf zu dem Menüpunkt [HOTEL MODUS].
5. Drücken Sie die Taste [OK].
6. In dem Menü navigieren Sie mit den Tasten [▲▼].
7. Mit den Tasten [◀▶] verändern Sie die Einstellungen.
8. Mit der Taste [OK] bestätigen Sie die Eingabe.
9. Mit der Taste [MENÜ] kehren Sie in das vorherige Menü zurück.
10. Mit der Taste [EXIT] schließen Sie die Menüeinblendung.
11. Die folgenden Einstellungen stehen Ihnen in dem Menü zur Verfügung.

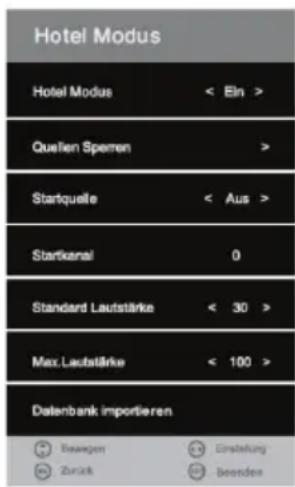

Hotel Modus:

1. Drücken Sie Taste [◀▶], um die Einstellung „Ein“ oder „Aus“ zu schalten.
2. Ist der Menüpunkt „Ein“ geschaltet haben Sie Zugriff auf folgende Menüpunkte.

Quelle sperren:

In diesem Menüpunkt können Sie den Zugriff auf die Eingangsquellen Sperren.

1. Wählen Sie den Menüpunkt mit der Taste [▶] aus.
2. Navigieren Sie in dem Menü mit den Tasten [▲▼].
3. Um eine Eingangsquellen „Ein“ oder „Aus“ zu schalten drücken Sie die Tasten [◀▶].

Hinweis:

- Ist eine Quelle gesperrt können Sie die Eingangsquelle über die [INPUT] Taste nicht mehr anwählen.

Startquelle:

1. Drücken Sie die Tasten [◀▶], um eine der verschiedenen Quellen als Startquelle auszuwählen.
2. Folgende Auswahlmöglichkeiten stehen zur Verfügung: Aus / Satellit / DTV / ATV / AV / SCART / YPbPr / DVD / PC / HDMI / USB

Hinweis:

- Haben Sie Satellit / DTV / ATV als Startquelle gewählt können Sie einen „Startkanal“ wählen.

Startkanal:

1. Wählen Sie mit den Tasten [◀▶] einen Startkanal aus mit dem das Gerät beim Einschalten starten soll.
2. Der Menüpunkt ist nur aktiv, wenn bei „Startquelle“ „Satellit / DTV / ATV“ ausgewählt wurde.

Standard Lautstärke:

1. Stellen Sie eine Standard Lautstärke ein mit der das Gerät starten soll.
2. Den Wert können Sie mit den Tasten [◀▶] festlegen.

Max. Lautstärke:

1. Stellen Sie die Maximale Lautstärke ein die bei dem Gerät eingestellt werden kann.
2. Den Wert können Sie mit den Tasten [◀▶] festlegen.

Datenbank importieren:

Importieren Sie die exportierte Datenbank.

1. Stecken Sie den USB Stick mit den exportierten Daten in die USB Buchse.
2. Betätigen Sie den Menüpunkt mit der [▶] Taste.
3. Es werden nun die exportierten Daten vom USB Stick auf das Gerät importiert.
4. Das Gerät schaltet sich ab und nach kurzer Zeit wieder ein.
5. Die Datenbank ist nun importiert.

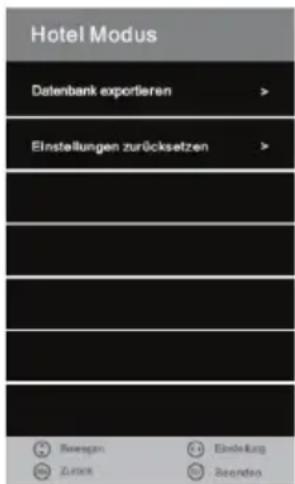

Datenbank exportieren:

Exportieren Sie Ihre Einstellungen: Ton / Bild / Satellit / DTV / Zeit usw.

1. Stecken Sie einen leeren USB Stick in die USB Buchse auf der Geräterückseite.
2. Betätigen Sie den Menüpunkt mit der Taste [▶], um die Datenbank zu exportieren.
3. Das Gerät zeigt nun „Database exported esuccessfully“ an.
4. Die Datenbank wurde exportiert und kann als Back UP benutzt werden.

Einstellungen zurücksetzen:

Setzen Sie die getroffenen Hotel Modus Einstellungen auf die Standardeinstellungen zurück.

1. Drücken Sie die Taste [▶], um alle in dem Hotel Modus getroffenen Einstellungen zurück zu setzen.
2. Der „Hotel Modus“ ist anschließend wieder auf „Aus“ gesetzt und die „Hotel Modus“ Einstellungen sind nicht mehr anwählbar.

USB MEDIENWIEDERGABE

1. Drücken Sie die Taste [Input] auf der Fernbedienung
2. Drücken Sie die Taste [▲▼], um in dem Menü zu navigieren.
3. Wählen Sie den Menüpunkt „USB“ aus.
4. Drücken Sie die Taste [OK], um die Eingabe zu bestätigen.
5. In dem Menü navigieren Sie mit den Tasten [◀▶ ▲▼].
6. Mit der Taste [OK] bestätigen Sie die Eingabe und wählen Dateien zur Wiedergabe aus.
7. Mit der Taste [▶] (Play/Pause) starten oder pausieren Sie die Vollbildwiedergabe.
8. Mit der Taste „EXIT“ schließen Sie die Menüeinblendung.
9. Die folgenden Auswahl- und Einstellungsmöglichkeiten stehen Ihnen in dem Menü zur Verfügung:

Hinweis:

• Es werden USB Festplatten bis maximal 1TB unterstützt.

FOTO	Wählen Sie den Menüpunkt aus um Foto Dateien von Ihrem USB Gerät wiederzugeben.
MUSIK	Wählen Sie den Menüpunkt aus um Audio Dateien von Ihrem USB Gerät wiederzugeben.
FILM	Wählen Sie den Menüpunkt aus um Video Dateien von Ihrem USB Gerät wiederzugeben.
TEXT	Wählen Sie den Menüpunkt aus um Text Dateien von Ihrem USB Gerät wiederzugeben.

Beispiel: Film

1. Drücken Sie die Tasten [◀▶] und navigieren Sie zu dem Menüpunkt Film.
2. Drücken Sie die Taste [OK], um die Eingabe zu bestätigen.
3. Wählen Sie den Ordner in dem sich die Dateien befinden mit den Tasten [▲▼◀▶] aus.
4. Bestätigen Sie die Eingabe mit der Taste [OK].
5. Navigieren Sie mit den Tasten [▲▼◀▶] zu der gewünschten Datei.
6. Bestätigen Sie die Eingabe mit der Taste [▶]
7. Die Wiedergabe beginnt nun in der Vollbild Ansicht.
8. Um mehrere Dateien für die Wiedergabe auszuwählen markieren Sie die Dateien mit der Taste [OK].
9. Starten Sie anschließend die Wiedergabe mit der Taste [▶]].
10. Bleiben Sie auf einer Datei für längere Zeit stehen beginnt eine Vorschau Wiedergabe.

Tastenbelegung für USB Medienwiedergabe

▲▼◀▶	Navigationstasten
OK	Bestätigen, Markieren
■(STOP) / EXIT	Wiedergabe beenden / Menüpunkt zurück.
(PLAY / PAUSE)	Wiedergabe starten / pausieren
SCHNELLER VORLAUF	Mehrfachdruck, um Vorlaufgeschwindigkeit zu wählen
SCHNELLER RÜCKLAUF	Mehrfachdruck, um Rücklaufgeschwindigkeit zu wählen.
NÄCHSTES KAPITEL	Nächste Wiedergabe Datei.
◀◀/VORHERIGES KAPITEL	Vorherige Wiedergabe Datei.

Für die USB Wiedergabe wird eine Bedienleisten Menü eingeblendet:

• Drücken Sie die Taste [OK] um die Bedienleiste einzublenden.
• Drücken Sie die Taste [▼] um das Menü Auszublenden.
• Drücken Sie die Tasten [◀▶] um in dem Menü zu navigieren.
• Drücken Sie die Taste [OK] um die Eingabe zu bestätigen.

DVD WIEDERGABE

1. Drücken Sie die Taste [Input] auf der Fernbedienung.
2. Drücken Sie die Taste [▲▼], um in dem Menü zu navigieren.
3. Wählen Sie den Menüpunkt [DVD] aus.
4. Drücken Sie die Taste [OK], um die Eingabe zu bestätigen.

CD / DVD Wiedergabe starten

1. Ist keine Disk eingelegt zeigt das Gerät „keine Disk“ an.
2. Legen Sie eine Disk rechts Seitlich in das DVD Laufwerk ein.
3. Die Wiedergabe startet automatisch.
4. Um die Disk auszuwerfen drücken Sie die Taste [▲].

Hinweis:

• Die bedruckte Seite der Disk muss zur Gehäuserückseite zeigen.
• Das Gerät zieht die Disk selber ein. Nicht mit Gewalt in das Gerät drücken.

CD / DVD Einstellungs- Modus

1. Drücken Sie die Taste [D.SET] auf der Fernbedienung.
2. Das Menüfenster wird im Display angezeigt.
3. Drücken Sie die Tasten [▲▼◀▶], um in dem Menü zu navigieren.
4. Mit der Taste [OK] bestätigen Sie die Eingabe.
5. Drücken Sie die Taste [◀], um zum vorherigen Menüpunkt zurück zu kehren.

6. Drücken Sie die Taste [D.SET], um die DVD Menü Einblendung zu schließen.

7. Folgenden Einstellungsmöglichkeiten stehen Ihnen zur Verfügung: Allgemein, Audio, Dolby, Einstellungen

Allgemeine Einstellungen

TV- Anzeige:

Stellen Sie das Bild / Seitenverhältnis für die DVD Wiedergabe ein. Folgende Einstellungen stehen zur Verfügung:

4:3 PS / 4:3 LB / 16:9

Kameraposition:

Manche DVDs haben für bestimmte Szenen mehrere Kamerapositionen. Um diese sehen zu können schalten Sie den Menüpunkt auf „Ein“.

Sprache:

Stellen Sie die Sprache für das DVD Einstellungsmenü ein. Folgende Einstellungen stehen zur Verfügung:

Französisch / Deutsch / Italienisch / Spanisch / Niederländisch / Schwedisch / Dänisch / Finnisch

Bildschirmschoner:

Stellen Sie den Bildschirmschoner auf „Ein“ um das TV Gerät bei zu langen Standbildern vor Einbrenn- Effekten zu schützen.

Wiedergabepunkt Speichern:

Stellen Sie die Option auf „Ein“ wenn der letzte Wiedergabepunkt gespeichert werden soll. Das Gerät startet bei der nächsten Wiedergabe vom letzten Wiedergabepunkt.

Audio Einstellungen

DE

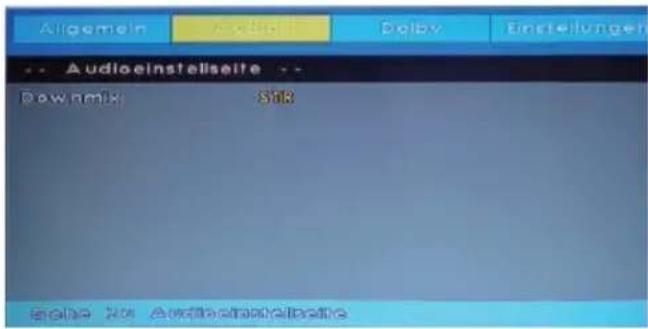

Downmix

Stellen Sie die Audio Einstellungen ein. Zur Auswahl stehen:

• LT/RT:

Bei einer in Multikanaltechnik aufgenommenen CD/DVD wird das Ausgabesignal gebündelt auf den linken und rechten Kanal ausgegeben.

• STEREO:

Bei einer in Multikanaltechnik aufgenommenen CD/DVD wird das Ausgabesignal zu einem Stereosignal gebündelt.

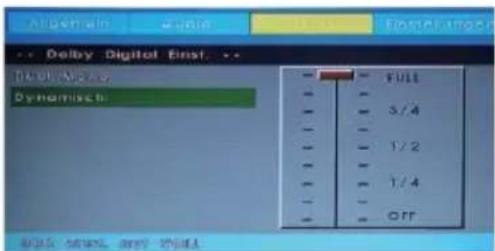

Dolby Einstellungen

Dual Mono:

Wählen Sie aus den Einstellungen:

• Stereo
  • L-Mono
  • R-Mono
• Mix-Mono

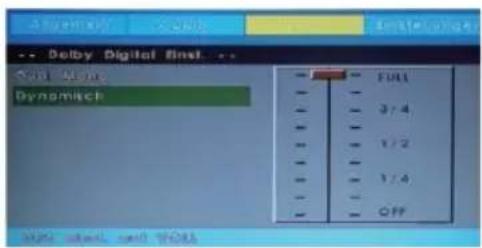

Dynamisch:

Nutzen Sie diese Option zur Einstellung der Kompressionsrate und somit zur Kontrolle des Soundkontrastes.

Einstellungen

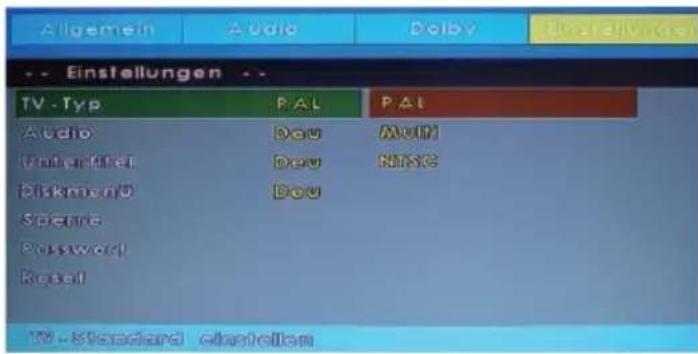

TV Typ:

Stellen Sie hier das Farbsystem für die CD/DVD Wiedergabe ein.

• PAL: Wählen Sie diese Einstellung aus, wenn die eingelegte CD/DVD dem PAL Farbsystem entspricht.
• MULTI: Das Gerät wählt automatisch das richtige Farbsystem anhand der eingelegten CD/DVD aus.
• NTSC: Wählen Sie diese Einstellung aus, wenn die eingelegte CD/DVD dem NTSC Farbsystem entspricht.

Audio:

Wählen Sie die als Standard ausgewählte Audio Sprache aus. Diese wird automatisch ausgewählt, wenn die eingelegte CD/DVD mehrere Audiospuren besitzt. Ist die ausgewählte Audiospur auf der eingelegten CD/DVD nicht vorhanden wird automatisch die erste Einstellungsmöglichkeit Englisch ausgewählt.

Untertitel:

Wählen Sie die als Standard ausgewählte Untertitel Sprache aus. Diese wird automatisch ausgewählt, wenn die eingelegte CD/DVD mehrere Untertitelspuren besitzt. Ist die ausgewählte Untertitelspur auf der eingelegten CD/DVD nicht vorhanden wird automatisch die erste Einstellungsmöglichkeit Englisch ausgewählt.

Diskmenü:

Wählen Sie die als Standard ausgewählte Diskmenü Sprache aus. Diese wird automatisch ausgewählt, wenn die eingelegte CD/DVD mehrere Diskmenü Sprachen besitzt. Ist die ausgewählte Diskmenü Sprache auf der eingelegten CD/DVD nicht vorhanden wird automatisch die erste Einstellungsmöglichkeit Englisch ausgewählt.

Kindersicherung:

Wählen Sie eine Stufe der Kindersicherung um Ihr Kind vor nicht geeignetem Bildmaterial zu schützen.

Passwort:

Stellen Sie das Passwort für die Kindersicherungsabfrage ein.

Standarteinstellungen:

Aktivieren Sie die Werkseinstellungen für das DVD Einstellungsmenü und setzen Sie alle eingestellten Einstellungen zurück.

HINWEIS:

• Das Standardpasswort lautet: 000000
• Schreiben Sie bei der Vergabe eines neuen Passwortes dieses gut auf.
- Werden die Werkseinstellungen aktiviert wird das Passwort nicht mit zurückgesetzt.

TECHNISCHE DATEN USB ANSCHLUSS

USB Ausgangsspannung: 5V / 500mA. Smartphones und Geräte die installiert

werden müssen werden nicht erkannt.

USB Stick: max. 1TB

Externe Festplatte (HDD): max. 1TB

Formatierung: FAT und NTSF

Unterstützte USB Formate:

Media	Format	Codec		Anmerkung
		Video	Audio
FILM	.avi	MJPEG	MP3, WMA AAC, PCM	Max. Auflösung: 1280x720 Max. Frame rate: 30fps Max. Datenrate: 20Mbps
		Xvid, MPEG-4, H.265 WMV9/VC-1		Max. Auflösung: 1920x1080 Max. Frame rate: 30fps Max. Datenrate: 20Mbps
	.mp4.MPEG4	MPEG-2, MPEG-4, H265, Xvid, MJPEG	MP3 AAC, PCM
	.ts / .trp	MPEG-1, MPEG-2, H.265, VC-1	MP1, MP2 MP3, AAC
	.mpg.mpeg	MPEG-1, MPEG-2	MP1, MP2 MP3, AAC PCM
	.mkv	MPEG-2/4, H.265, Xvid, RV30, RV40, VC-1	MP3, AAC, PCM, COOK
	.mov	MPEG-4, H.265, MJPEG	MP3, AAC, PCM, AMRNB
	.dat	MPEG-1	MP1
	.vob	MPEG-2	MP1, MP2, MP3, PCM
	.rm.rmvb	RV30 RV40	AAC, COOK	Max. Auflösung: 800x600 Max. Auflösung:1280x720
FOTO	.jpg	Progressive DCT		Max. Auflösung: 1920x1080
	.jpeg	Baseline DCT		Max. Auflösung: 7680x4320
	.bmp	---		Max. Auflösung: 1920x1080 Pixel Tiefe: 8/24/32 bit
	.png	---		Max. Auflösung: 1920x1080
MUSIK	.mp3	---	MP3	Sample Rate: 32K ~ 48KHz Bit Rate: 32K ~320 Kbps Channel: Mono / Stereo
	.wmv	---	PCM
	.mp4.aac.m4a	---	AAC	Sample Rate: 8K ~ 48KHz Bit Rate: 24K ~ 384Kbps Kanal: Mono / Stereo
TEXT	.txt	ANSI/UNICODE GB/UTF8		File Size: Max. 10MB

Irrtümer und technische Änderungen vorbehalten.

EINFACHE PROBLEMBEHEBUNG

Wenn der Bildschirm ausfällt, oder die Leistung stark nachlässt, überprüfen Sie den Bildschirm unter der Berücksichtigung folgender Anweisungen: Überprüfen Sie außerdem angeschlossene Geräte, um die Fehlerquelle auszumachen. Wenn der Bildschirm trotzdem nicht wie erwartet funktioniert, kontaktieren Sie den Kundensupport.

Keine Funktion

• Überprüfen Sie die Anschlüsse am TV und an den externen Geräten.
• Überprüfen Sie ob der Kippschalter auf Ein steht.

Kein Bild oder kein Ton

• Vergewissern Sie sich, dass der Fernseher am Stromnetz angeschlossen und eingeschaltet ist.
• Überprüfen Sie, ob die Antenne korrekt angeschlossen ist.
• Wechseln Sie auf ein anderes Programm.

Schlechte Bildqualität

• Überprüfen Sie, ob das Antennenkabel richtig angeschlossen ist.
• Vergewissern Sie sich, dass der Kanal richtig abgestimmt ist.
• Verändern Sie die Bildeinstellungen: Helligkeit, Farbe, Bildschärfe, Kontrast, Farbton.
• Stellen Sie sicher, dass der Fernseher nicht in der Nähe anderer Elektrogeräte steht, die Radiofrequenzstörungen verursachen könnten.

Keine Farbe

• Passen Sie die Farbeinstellungen an.
• Überprüfen Sie, ob das ausgewählte Programm in Farbe ausgestrahlt wird.
• Vergewissern Sie sich, dass der Kanal richtig abgestimmt ist.

Der Fernseher reagiert nicht auf die Fernbedienung

• Vergewissern Sie sich, dass sich keinerlei Hindernisse zwischen der Fernbedienung und dem Fernseher befinden.
• Vergewissern Sie sich, dass sich die Fernbedienung in Reichweite befindet.
• Vergewissern Sie sich, dass die Batterien in der Fernbedienung nicht leer sind.

Keine DVD Wiedergabe möglich

• Vergewissern Sie sich, dass die Input Quelle „DVD“ ausgewählt ist.
• Vergewissern Sie sich, dass die DVD mit der bedruckten Seite zur Rückseite zeigend eingelegt wird.
• Vergewissern Sie sich, dass die CD/DVD nicht zu stark verkratzt ist.

Dieses Fernsehgerät ist für den Hausgebrauch gedacht und in Hinblick auf elektromagnetische Wellen als harmlos eingestuft. Daher können Sie das Gerät an jedem Ort, einschließlich Wohngebieten nutzen.

DATENBLATT

Gerätetyp			LDDW320	LDDW400
Hersteller			Reflexion
Energieeffizienzklasse (Standard SD)			F
Leistungsaufnahme „Ein“ (Standard SD)			32W	43W
Leistungsaufnahme „Aus“			OW
Leistungsaufnahme „Standby“			<0,5W
Art des elektrischen Displays / Panel Technologie			TV / LCD/LED (Pixel Class 1)
Seitenverhältnis			16:9
Bildschirmauflösung (Pixel)			1920x1080
Bildschirmdiagonale (cm / Zoll)			80cm / 32"	100cm / 40"
Sichtbare Bildschirmfläche			27,43dm2	42,58dm2
Bildwiederholfrequenz			60Hz
Art der StromversorgungNetzteil		Eingangsspannung	100 - 240V ~ 50/60Hz
		Ausgangsspannung	12V 5A	12V 6A
Eingangsspannung Gerät			12V 5A / 24V 2,5A	12V 6A / 24V 3A
Durchschnittlicher Jahresverbrauch (kWh/1000h)			32kWh/1000h	43kWh/1000h
Kontrast			4000:1
Helligkeit (cd/m2) / Reaktionszeit			220cd/m2 / 8ms	200cd/m2 / 9,5ms
Farben			16.7M Farben
Betrachtungswinkel			Horizontal: 178° / Vertikal: 178°
TV Funktion	TV Standard		BG, DK, I, L/L
	Kanäle (ATV/DVB-T/C/S)		100 / 1000 (T+C) / 5000 (S)
	Videotext (ATV/DTV)		1000 / 1000 Seiten
Anschlüsse	VGA		1
	PC Audio (Eingang)		1
	SCART		1
	/1 (S2) Stellit		1
	TV2 (T2HD/C) Terrestrisch / Kabel		1
	COAX (Digitaler-Audio-Ausgang)		1
	HDMI		3 (HDMI 1 ARC)
	USB (5V/500mA)		2
	CI+Slot / Kopfhörerbuchse (3,5mm)		1 / 1
	Mini YPbPr / Mini AV		1 / 1
	POWER INPUT (DC 12V/24V)		1
	DVD Laufwerk		1
DVD Wiedergabeformate			DVD, CD, CD-R/-RW, DVD-R/+R, DVD-RW/+RW, MP3, JPEG, VCD
OSD Sprache			English / Deutsch/ French usw..
AUDIO Ausgang			2x5 Watt
Gewicht komplett			6,15Kg	9,30Kg
Gewicht nur Gerät (inkl. Fuß)			4,65Kg	6,70Kg
Leistungsaufnahme MAXIMAL			60W	72W
Spitzenluminanzverhältnis in %			<75%
Quecksilbergehalt in mg / Blei enthalten			0,0mg / Nein
VESA			200 x 100 mm	200 x 200 mm
Maße nur Gerät ohne Fuß: (B/T/H) in mm			731 x 86 x 432	912 x 81 x 525
Maße mit Fuß: (B/T/H) in mm			731 x 211 x 491	912 x 225 x 568

HINWEIS: Änderungen von Design und Spezifikationen, auch ohne Vorankündigung, vorbehalten.

INFORMATIONEN ZUR LAGERUNG UND BETRIEB

Luftfeuchtigkeit Lagerung und Betrieb	< 80%
Lagertemperatur	-10°C bis +60°C
Nutzungstemperatur	0°C bis 40°C

VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp LDDW320 und LDDW400 der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU Konformitätserklärung kann unter der folgenden E-Mail-Adresse angefordert werden.

[e-mail]

Wir wünschen Ihnen viel Freude mit dem Gerät.

Ihr UltraMedia Team

ENERGIE LABEL LDDW320 / LDDW400

LDDW320 LDDW400

GEWÄHRLEISTUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Unsere Produkte unterlaufen im Zuge der Produktion einer genauen Qualitätskontrolle.

Sollte Ihnen eines unserer Geräte dennoch Anlass zur Reklamation geben, oder Sie haben Fragen zu einem unserer Geräte, rufen Sie gerne unseren Kunden-Support an.

Auf TV- und SAT Geräte geben wir eine Gewährleistung von 36 Monaten, auf DVD-portable und Audio-Geräte eine Gewährleistung von 24 Monaten ab Kaufdatum.

Außerhalb der Gewährleistung bieten wir Ihnen eine kostenpflichtige Reparatur nach Kostenvoranschlag an. Bitte setzen Sie sich vor dem Einsenden mit unserem Kunden-Support in Verbindung.

Die Gewährleistung bezieht sich auf Material und Produktionsfehler. Während der Gewährleistung wird Ihr Gerät repariert bzw. ausgetauscht. Eine Erstattung des Kaufbetrags ist durch die Firma UltraMedia leider nicht möglich. Ausgeschlossen von der Gewährleistung sind Beschädigungen, die durch unsachgemäßen Gebrauch, durch die Nutzung von Fremdzubehör, Sturz-, Staub-, Wasserschäden und Verschleißerscheinungen (z.B. Kratzer, optische Abnutzungen), die durch den Kunden oder Fremdeinwirkungen hervorgerufen worden sind.

Um die Gewährleistungsansprüche geltend zu machen, senden Sie das Gerät mit kompletten Zubehör, einer Rechnungskopie und der Fehlerbeschreibung an die unten angegebene Adresse ein. Geräten denen kein Kaufbeleg beiliegt kann leider keine Gewährleistung berücksichtigt werden. Bitte vergessen Sie für eventuelle Rückfragen nicht Ihre komplette Anschrift, eine Telefonnummer / E-Mail Adresse mit anzugeben.

Der Versand zu uns findet auf eigene Kosten statt. Unfreie Pakete können nicht angenommen werden und gehen an den Absender zurück.

Bitte verpacken Sie das Gerät transportsicher. Für Transportschäden, die auf dem Transportweg zu uns entstehen, übernimmt die Firma UltraMedia keine Haftung. Nach Erhalt Ihrer Einsendung werden wir Ihr Gerät schnellstmöglich bearbeiten und an Sie zurücksenden.

Bitte setzen Sie sich vordem Einsenden Ihres Gerätes mit unserem Kunden-Support oder Ihrem Fachhändler in Verbindung, da sich viele Probleme auch telefonisch lösen lassen können.

UltraMedia GmbH & Co. Handels KG

Friedrich-Penseler-Str. 28

D-21337 Lüneburg

www.ultramedia.de

[e-mail]

Tel.: +49 / (0) 4131/9239-20

Mo.-Do.: 08:00-17:00

Fr.: 08:00-14:30

ENTSORGUNGSHINWEISE

Elektronische und elektrische Geräte sowie Batterien enthalten Materialien, Komponenten und Substanzen, welche für Sie und Ihre Umwelt schädlich sein können, sofern die Abfallmaterialien (entsorgte und elektronische Altgeräte sowie Batterien) nicht korrekt gehandhabt werden.

Elektrische und elektronische Geräte sowie Batterien sind mit der durchgestrichenen Mülltonne, wie abgebildet, kenntlich gemacht. Dieses Symbol bedeutet, dass elektrische und elektronische Altgeräte sowie Batterien nicht mit dem Hausmüll entsorgt werden dürfen und separat entsorgt werden müssen.

Als Endverbraucher ist es notwendig, dass Sie Ihre erschöpften Batterien bei den entsprechenden Sammelstellen abgeben. Auf diese Weise stellen Sie sicher, dass die Batterien entsprechend der Gesetzgebung recycelt werden und keine Umweltschäden anrichten.

Städte und Gemeinden haben Sammelstellen eingerichtet, an denen elektrische und elektronische Altgeräte sowie Batterien kostenfrei zum Recycling abgegeben werden können, alternativ erfolgt auch eine Abholung. Weitere Informationen erhalten Sie direkt bei Ihrer Stadtverwaltung.

Die Fernbedienung benutzt Infrarotwellen (IR). Halten Sie die Fernbedienung in die Richtung der Vorderseite des LED- Fernsehers. Befindet sich die Fernbedienung außerhalb der Reichweite bzw. des Winkels, kann es vorkommen, dass die Fernbedienung nicht ordnungsgemäß arbeitet.

	On / Off- switching
	Mute TV
COLORED BUTTONS	Shortcut keys
	Fast Backward
	Fast Forward
	Skip Backward
	Skip Backward
	PLAY / PAUSE
	STOP
	EJECT.
SUBTITLE	Subtitle Enable / Disable
TV/TXT	Teletext: Enable / Disable
CANCEL	Teletext: hide / show
REVEAL	Teletext: Activate / deactivate hidden characters.
NICAM/A2	TV mode: Change audio channel.
D.SET	Disc settings menu: Open / Close
D.MENU	Open the DVD menu.
D.SUB	DVD subtitles: enable / disable
D.LAN	Select DVD sound track.
TV/RADIO	Change TV / radio mode.
FAV	Open favorites list.
RECORD	TV mode: start recording.
SLEEP	Sleep timer: Activate / deactivate

EN

Input Source

DVB-T Auto Tuning

Tune Type: DTV / ATV

AFC:

On / Off

Search:

Edit [Green]:

Add satellite:

Bearbeiten
Transponder	001
Frequenz	10744
Symbol(Ks/s)	22000
Polarität	H

Skip [BLUE]:

Exportieren Sie eine von Ihnen bearbeitete Satelliten Senderliste auf einen USB Stick.

Import DefaultData:

Laden Sie die im Gerät hinterlegte Standardsenderliste für den Satelliten Modus.

LOCK MENU

System Lock:

Hotel Mode:

TV- Display:

Downmix

Dual Mono:

UltraMedia GmbH & Co. Handels KG

Friedrich-Penseler-Str. 28

D-21337 Lüneburg

www.ultramedia.de

[e-mail]

Tel.: +49 / (0) 4131/9239-20

Mo.-Do.: 08:00-17:00

Fr.: 08:00-14:30

DISPOSAL
