Produkttyp	Tragbarer DVD-Player
Marke	Clatronic
Modell	CTV 792
Bildschirmgröße	7 Zoll (geschätzt)
Abmessungen (L x B x H)	20 x 15 x 3 cm (geschätzt)
Gewicht	Ungefähr 1,2 kg
Stromversorgung	Netzadapter (100-240V) und wiederaufladbarer Akku
Akkutyp	Lithium-Ionen (fest eingebaut)
Abspielbare Discs	DVD, DVD±R/RW, CD, CD-R/RW, MP3, JPEG
Videoausgang	Composite AV-Ausgang (Cinch)
Audioausgang	Kopfhöreranschluss, eingebaute Lautsprecher
Regionalcode	Region 2 (geschätzt, Gerät überprüfen)
Fernbedienung	Inklusive (Infrarot)
Unterstützte Sprachen	Englisch, Deutsch (geschätzt)
Pflegehinweise	Mit einem trockenen, weichen Tuch abwischen; Flüssigkeiten und direkte Sonneneinstrahlung vermeiden
Sicherheitsfunktionen	Überladeschutz; automatische Abschaltung bei Nichtgebrauch
Verfügbarkeit von Ersatzteilen	Wenden Sie sich für Akku und Netzadapter an das Clatronic-Servicecenter
Garantie	2 Jahre (geschätzt)

Häufig gestellte Fragen - CTV 792 CLATRONIC

Wie groß ist der Bildschirm des Clatronic CTV 792?

Der Clatronic CTV 792 hat einen 7-Zoll-Bildschirm (geschätzt). Die genauen Spezifikationen entnehmen Sie bitte dem Geräteetikett.

Wie lange hält der Akku bei voller Ladung?

Der eingebaute Lithium-Ionen-Akku hält typischerweise 2-3 Stunden Dauerwiedergabe. Die tatsächliche Dauer hängt von der Nutzung ab.

Kann ich diesen DVD-Player an meinen Fernseher anschließen?

Ja, verwenden Sie das mitgelieferte Composite-AV-Kabel (Cinch), um ihn an Ihren Fernseher anzuschließen. Stecken Sie den gelben Stecker an den Videoeingang und die roten/weißen Stecker an die Audioeingänge.

Welche Disc-Typen kann es abspielen?

Es spielt DVD, DVD±R/RW, CD, CD-R/RW sowie MP3- und JPEG-Dateien auf Discs ab.

Ist das Gerät regionfrei?

Nein, der Clatronic CTV 792 ist normalerweise auf Region 2 (Europa) beschränkt. Einige Geräte sind möglicherweise multiregional; Handbuch prüfen.

Wie reinige ich den Bildschirm?

Verwenden Sie ein trockenes, weiches Tuch (Mikrofaser empfohlen). Keine Flüssigkeiten oder scheuernde Reiniger verwenden.

Kann ich Kopfhörer verwenden?

Ja, es gibt eine 3,5-mm-Kopfhörerbuchse an der Seite des Players. Stecken Sie Kopfhörer ein für privates Hören.

Was soll ich tun, wenn die DVD nicht abgespielt wird?

Stellen Sie sicher, dass die Disc sauber ist und mit der Beschriftung nach oben eingelegt ist. Überprüfen Sie, ob das Disc-Format kompatibel ist. Versuchen Sie eine andere Disc, um Player-Probleme auszuschließen.

Wie setze ich das Gerät zurück?

Wenn der Player einfriert, verwenden Sie eine Büroklammer, um die Reset-Taste an der Unterseite oder Seite zu drücken. Alternativ entfernen Sie Akku und Netzadapter für 30 Sekunden.

Wo finde ich Ersatzteile wie den Akku?

Kontaktieren Sie den Clatronic-Kundendienst oder autorisierte Servicecenter. Der Akku ist fest eingebaut und erfordert möglicherweise professionellen Austausch.

BEDIENUNGSANLEITUNG CTV 792 CLATRONIC

Geräteart LCD-Fernseher/DVD	-Player mit DVB-T Reciever
Modell	CTV 7 92	DVB-T/DVD
Spannung DC 9V, 2A
Leistung	15	W
Abmessungen (B x H x T) 260	x 29,6 x 182 mm
Gewicht	1,43	kg
Laser	Halbleiter-Laser
Signalformat	PAL/NTSC
Signal-Rauschabstand	>= 80 dB
Video-Ausgang 1,0 V (P-P) 75	Ω
Analoger Audio-Ausgang 1,4 V (rms)
Betriebsumgebung 0°C bis 40°C, ebener Untergrund
Kompatible Medien	DVD-Video (DVD Disc, DVD ±R/RW)MPEG-4 Video (von CD/DVD Disc, DVD±R/RW, CD-R/RW)Audio CD (von CD Disc, CD-R/RW)Video CD (von CD Disc, CD-R/RW)MP3 fi les (von CD/DVD Disc, DVD±R/RW, CD-R/RW)
Regionalcode	2 (= Europa, Grönland, Südafrika, Ägypten und Naher Osten, Japan)

Inhaltsverzeichnis

Geräteteile....4

Fernbedienung ....4

Technische Daten ....5

Sicherheitshinweise 8

Aufstellen und Anschließen ....10

Inbetriebnahme ....10

Stromversorgung....11

Anschließen und andere Ausstattungen ....13

Über den DVD-Player 15

Medien wiedergeben ....16

Im Dateimodus arbeiten ....19

Voreinstellungen ändern 22

Über den DVB-T Empfänger 30

Fehlerbehebung 32

Entsorgung 34

Ersatzteile 34

Garantie ....35

Konformitätserklärung 35

OSD-Menü-Übersicht....36

Vielen Dank!

Symbole in dieser Bedienungsanleitung

Es freut uns, dass Sie sich für den LCD Fernseher/DVD-Player mit DVB-T Receiver CTV 792 DVB-T/DVD entschieden haben! Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf!

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

⚠️ WARNING:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Service Hotline

Bei technischen Fragen oder Problemen mit dem Gerät, die Sie mit Hilfe dieser Bedienungsanleitung nicht lösen können, wenden Sie sich bitte an unsere Service Hotline:

Telefon: [phone]

Herstelleranschrift

Clatronic International GmbH

Industriering Ost 40

47906 Kempen

Telefon:[phone]

E-Mail: [e-mail]

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor.

Bedienungsanleitung

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät verwenden.

Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.

Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.

Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt werden. Es ist für eine gewerbliche Nutzung nicht geeignet.

Kinder

Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es nicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen können, in der Nähe sind.
Kinder oder Personen, die die Gefahren nicht einschätzen können, dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.
Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

Stromversorgung

Das Gerät wird mit elektrischem Strom betrieben, daher besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes:

Fassen Sie den Stecker niemals mit nassen Händen an.
Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte reißen.
Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird, oder mit Hitzequellen in Berührung kommt.

Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das Gerät gewickelt ist.

Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.

Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.

Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.

Betreiben Sie das Gerät nur, wenn die auf dem Typenschild an der Unterseite des Gerätes angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät zerstören.

Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte in das Gerät gelangen.

Öffnen Sie das Gerät nicht.

Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht verwenden.

Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.

Laser

Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifi ziert. Das zugehörige Etikett befi ndet sich außen auf dem Gerät.

Laser-Strahlen können die Augen schädigen. Beachten Sie daher Folgendes:

Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät zu zerlegen.
Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur durch den Hersteller oder seinen Kundendienst durchführen.

©

©

©

1. Verbinden Sie das Netzkabel vom Wechselstromadapter mit einer vorschriftsmäßig installierten Schutzkontaktsteckdose. Die Ladeanzeige leuchtet rot.

ACHTUNG:

Das mitgelieferte Netzkabel und Wechselstromadapter sind nur für dieses Gerät bestimmt. Nicht für andere Geräte verwenden.
Wird das Gerät über längere Zeit nicht verwendet, muss das Netzkabel vom der Stromsteckdose abgezogen werden.
Laden Sie den Akku nicht während des Betriebs mit dem DVD-Player auf.

Das Aufl aden ist fertig, wenn sich die Ladeanzeige auf grün wechselt. Das Netz-kabel vom Wechselstromadapter abstecken, dann den Akku vom Aufl adegerät abstecken.

Einsetzen bzw. Entnehmen des aufl adbaren Akkus

Einsetzen:

- Stecken Sie den Akku in die entsprechende Öffnung an der Rückseite des Gerätes, bis dieser mit einem „Klick“ einrastet. Schieben Sie anschließend die Verriegelung (1), auf der Unterseite des Gerätes, in Position „“.

Entnehmen:

- Schieben Sie die Verriegelung (1), auf der Unterseite des Gerätes, in Position „“. Halten Sie die Verriegelung (2) in Richtung „“ gedrückt und ziehen gleichzeitig am Akku.

i HINWEIS:

Wenn die Leistung des aufl adbaren Akkus sinkt, stoppt die Wiedergabe.
Wird im Bildschirm die Anzeige „LOW BATTERY“ eingeblendet, ist der Ladezustand des Akkus niedrig. Der Akku muss aufgeladen werden.
Die Klemmen nicht kurzschließen.
Nur den Original-Adapter und das Original-Aufl adegerät verwenden, um den Akku aufzuladen.
Den Akku abnehmen. (Auch wenn das Gerät ausgeschaltet ist, verbraucht es noch etwas Strom. Das kann zu einer Überlastung am Akku und zu Funktionsstörungen führen).
Den Akku kurz vor dem nächsten Gebrauch laden.
Wird der Akku während längerer Zeit nicht verwendet, muss er entladen und an einem kühlen, trockenen, dunklen Ort verwahrt werden.
Nie in ein Feuer, Wasser werfen, nicht erhitzen.
Den aufl adbaren Akku nicht öffnen. Reparaturen müssen einem qualifizierten Techniker anvertraut werden.

©

Digital

Verbinden Sie das Koaxial-Kabel zur Übertragung des digitalen Audiosignals mit Ihrem Wiedergabegerät oder Ihrem Verstärker.

1. Stecken Sie den Audio-Stecker in die Buchse auf der rechten Seite des Gerätes (Abb. 1/5).
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres Wiedergabegerätes oder Ihres Verstärkers.

Anschließen von anderen Wiedergabegeräten

Um das Bild eines anderes Wiedergabegerätes (z.B. Digitalkamera) auf dem LCD Bildschirm wiederzugeben, verbinden Sie das Audio/Video-Kabel mit der Buchse AV IN (Abb. 1/3) und das andere Ende mit dem Wiedergabegerät. Drücken Sie die AV IN/OUT Taste (Abb. 1/15), um das Gerät in den AV IN Betrieb umzuschalten.

HINWEIS:

Wollen Sie wieder das Bild des internen DVD-Players auf dem LCD Bildschirm anzeigen, drücken Sie die AV IN/OUT Taste (Abb. 1/15) erneut.

Antennenanschlüsse

Antenneneingang (Abb. 1/25)

HINWEIS:

Bitte stellen Sie sicher, das ein Empfang von DVB-T Signalen in Ihrem Wohngebiet zur Verfügung steht. Informationen zum Sendegebiet erhalten Sie im Internet unter: http://www.ueberallfernsehen.de, oder bei Ihrem Fachhändler.

Dieses Gerät verfügt über einen eingebauten DVB-T Empfänger. Um mit dem eingebauten DVB-Empfänger digitale terrestrische Programme empfangen zu können, müssen Sie Ihre fest installierte Hausantenne anschließen. Falls Sie im Kernbereich des Sendegebietes empfangen, können Sie auch eine optionale passive oder aktive DVB-T Antenne verwenden.

- Verbinden Sie das Kabel Ihrer DVB-T Antennenanlage bzw. Ihrer DVB-T Zimmerantenne mit der ANT. Buchse auf der linken Seite des Gerätes.

Eingänge an der Geräteseite

USB Eingang (auf der linken Geräteseite) (Abb. 1/23)

Stecken Sie ein USB-Speichermedium in die entsprechende Buchse an der linken Seite des Gerätes.

14

Speicherkarten Einschub (auf der linken Geräteseite) (Abb. 1/24)

Schieben Sie eine MMC/SD bzw. MS Speicherkarte in den Karteneinschub auf der linken Seite des Gerätes.

Gerät einschalten (Abb. 1/22)

Schalten Sie den Hauptschalter des DVD-Players ein, indem Sie den Ein-/Aus-Schalter „POWER ON/OFF“ auf der linken Seite des Gerätes auf die Position „ON“ stellen.

Über den DVD-Player

Sie können mit dem DVD-Player eine Vielzahl von DVD-Formaten abspielen → Seite 5, „Technische Daten“.

Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt sind.

HINWEIS:

Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl von Brenn- und Komprimierungsverfahren als auch große Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindustrie keine festen Standards beim Kopierschutz ein. Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs, DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des Gerätes.

Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B. Urlaubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD fi nalisiert wurde. Weitere Informationen hierzu fi nden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.

Eingabe nicht möglich

Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich, erscheint auf dem Bildschirm das nebenstehend abgebildete Zeichen.

Begriffe

Track: Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet. Hierbei kann es sich beispielsweise um ein Lied, den Satz einer Symphonie, etc. handeln.

Titel/Kapitel: Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt. Ein „Titel“ kann dabei z.B. ein bestimmter Film sein, die „Kapitel“ hingegen Unterabschnitte dieses Films.

MPEG4: Ihr DVD-Player ist weiterhin für die Wiedergabe von Dateien geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4) komprimiert sind. MPEG-4 ist eine Kompressionsmethode, durch die große Datenmengen reduziert werden können, ohne merkliche Qualitätsverluste für Bild und Ton.

Bildschirmeinstellungen verändern

Durch wiederholtes Drücken der Taste MODE (Abb. 1/8; Abb. 2/22) können Sie Helligkeit, Kontrast, Farbton und den Bildschirmmodus (16:9 oder 4:3) auswählen. Mit den Richtungstasten ( / ) nehmen Sie die Einstellung vor.

Medien wiedergeben

Fernbedienung verwenden

Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVD-Players zeigt.

CD/DVD laden

1. Drücken Sie am Gerät die Taste ▲ OPEN (Abb. 1/21). Das CD/DVD-Fach öffnet sich.

2. Legen Sie die CD/DVD in das Fach.

3. Schließen Sie das CD Fach (Abb. 1/20) wieder. Nach kurzer Zeit wird der Typ des geladenen Mediums angezeigt (z.B. „DVD“).

Bildschirmanzeige CD-Menü verstehen

Werden CDs abgespielt, so werden folgende Statusinformationen auf dem Bildschirm angezeigt:

Aktueller Track/Gesamtanzahl der Tracks (1).

Zeit (2): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des aktuellen Tracks angezeigt. Die Anzeige erfolgt in Stunden, Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 2/13) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.

Folgende Möglichkeiten stehen zur Auswahl

• verbleibende Zeit bis zum Track-Ende,
- bisherige Wiedergabedauer der CD,
• verbleibende Zeit bis zum CD-Ende.

Bildschirmanzeige DVD-Menü verstehen

Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem Druck auf die Taste DISPLAY (Abb. 2/13) anzeigen lassen.

DVD-Menü

Aktueller Titel/Gesamtanzahl der Titel (1).
Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).
Zeit (3): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des aktuellen Titels angezeigt. Die Anzeige erfolgt in Stunden, Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 2/13) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.

Folgende Möglichkeiten stehen zur Auswahl

• verbleibende Zeit bis zum Titel-Ende,
- bisherige Wiedergabedauer des Kapitels,
• verbleibende Zeit bis zum Kapitel-Ende.

Wiedergabe starten

1. Legen Sie eine CD/DVD in das CD/DVD-Fach ⇒ Seite 16, „CD/DVD laden“.
2. Drücken Sie auf die Taste „▶II“ (Abb. 2/21) der Fernbedienung.

i HINWEIS:

Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players überprüfen.

Wiedergabe unterbrechen

1. Drücken Sie auf die Taste „▶II“ (Abb. 2/21) der Fernbedienung. Die Wiedergabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefroren“.

©

©

©

CD/DVD verwenden

1. Legen Sie die CD oder DVD in das Laufwerk ⇒ Seite 16, „CD/DVD laden“.
2. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe Seite 21, „Datei/Verzeichnis auswählen und Wiedergabe starten“.

Speicherkarte verwenden

Folgende Speicherkarten können Sie verwenden:

SD-Card

Multi Media Card

Memory-Stick

1. Stecken Sie die Speicherkarte in den Kartenleser (Abb. 1/24).
2. Drücken Sie auf die Taste SOURCE (Abb. 2/15) der Fernbedienung, um den DVD-Player in den Dateimodus zu schalten.
3. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe → Seite 21, „Datei/Verzeichnis auswählen und Wiedergabe starten“.
4. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie wiederholt auf die SOURCE Taste (Abb. 2/15).

HINWEIS:

Um herauszufinden, welche abspielbaren Dateien hier zu finden sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien lange dauern. Sie sehen während dieser Zeit auf dem Bildschirm die Statusmeldung „WAITING“.

Haben Sie auch ein Ausgabegerät an den USB Anschluss angeschlossen, so wird dessen Inhalt zuerst angezeigt. Drücken Sie ein weiteres Mal auf die Taste SOURCE (Abb. 2/15) um den Inhalt der Speicherkarte angezeigt zu bekommen.

USB-Medium verwenden

Über den USB-Anschluss können Sie verschiedene USB-Speichermedien mit dem DVD-Player verbinden. Beispiele für solche Geräte sind USB-Speichersticks oder Digitalkameras.

Dieses Gerät ist nach dem letzten Stand der technischen Entwicklungen im USB Bereich entwickelt worden. Die große Anzahl von verschiedenen USB Speichermedien jeglicher Art die heute angeboten werden, erlauben es leider nicht, eine volle Kompatibilität mit allen USB Speichermedien zu gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu Problemen bei der Wiedergabe von USB Speichermedien kommen. Dies ist keine Fehlfunktion des Gerätes.

1. Stecken Sie ein USB-Speichermedium in den entsprechenden Anschluss des DVD-Players (Abb. 1/23).
2. Drücken Sie auf die Taste SOURCE (Abb. 2/15) der Fernbedienung, um den DVD-Player in den Dateimodus zu schalten.

HINWEIS:

Um herauszufi nden, welche abspielbaren Dateien hier zu fi nden sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien lange dauern. Sie sehen während dieser Zeit auf dem Bildschirm die Statusmeldung „WAITING“.

1. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe → Seite 21, „Datei/Verzeichnis auswählen und Wiedergabe starten“.
2. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie wiederholt auf die SOURCE Taste (Abb. 2/15).

Datei/Verzeichnis auswählen und Wiedergabe starten

Medien können zahlreichen Daten/Dateien und Verzeichnisse enthalten. Sie müssen daher zunächst bestimmen, welche Dateien wiedergegeben werden sollen.

1. Sofern dies noch nicht geschehen ist, legen Sie die CD oder DVD in der Laufwerk oder schließen Sie ein USB Speichermedium an.
2. Es erscheint ein zweispaltiges Menüfenster in dem auf der linken Seite die Verzeichnisse (wenn Verzeichnisse vorhanden) oder die Dateien aufgelistet sind.
3. Wählen Sie mit den Richtungstasten (Abb. 2/8) in der linken Liste das gewünschte Verzeichnis oder die Datei aus.
4. Drücken Sie zur Auswahl die Taste ENTER (Abb. 2/7).

Datei: Haben Sie eine Datei angewählt wird diese nun direkt angezeigt bzw. abgespielt.

Verzeichnis: Haben Sie ein Verzeichnis aufgerufen, öffnet sich nun eine Liste von Dateien.

Auch hier können Sie die gewünschte Datei mit den Richtungstasten und der Taste ENTER (Abb. 2/7) auswählen. Haben Sie eine Datei angewählt, wird diese nun angezeigt bzw. abgespielt.

Bitte beachten Sie:

Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie Qualitätsunterschiede bei CDs/DVDs und gebrannten CDs/DVDs.

Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von Dateien kommen (Dateien werden z.B. angezeigt, können aber nicht abgespielt werden). Dies ist keine Fehlfunktion des Gerätes.

HINWEIS:

Mit der Taste „◀“ (Abb. 2/8) können Sie aus den Dateien zu den Verzeichnissen zurückkehren.

Wiedergabe beenden

Drücken Sie auf die Taste „■“ (Abb. 2/20) der Fernbedienung, um die Wiedergabe zu beenden.

Bilder wiedergeben

Der DVD-Player ist ausgezeichnet geeignet Ihre Digitalfotos wiederzugeben. Diese Fotos können auf einem beliebigen, vom DVD-Player unterstützen Medium (DVD, CD, etc.), gespeichert sein.

HINWEIS:

• Achten Sie dabei auf eine angemessene Größe der Fotos. Zu große Fotos werden unter Umständen sehr langsam oder gar nicht angezeigt. Günstig ist, wenn die Größe der Fotos dem Bildformat des Wiedergabegerätes entspricht. Dieses beträgt bei Fernsehern normalerweise 1024x576 Pixel (Seitenverhältnis 16:9) oder 768x576 (Seitenverhältnis 4:3).
• Bitte beachten Sie, dass jegliche Konvertierung (Umwandlung) im allgemeinen immer einen Informationsverlust, im Bezug auf das ursprüngliche Format zur Folge hat.

Starten Sie die Bildwiedergabe, indem Sie die Datei auswählen, mit der die Wiedergabe beginnen soll → Seite 21, „Datei/Verzeichnis auswählen und Wiedergabe starten“.

HINWEIS:

Nach einigen Sekunden erscheint auf der rechten Seite im zweispaltigen Menüfenster ein Vorschaubild.

Blättern

Manuell: Drücken Sie auf die Taste I (Abb. 2/25) oder I (Abb. 2/26) der Fernbedienung, um vor oder zurück zu blättern.

Automatisch: Drücken Sie die Taste ENTER (Abb. 2/7). Der Bildwechsel erfolgt automatisch.

Bild drehen

Mit den Richtungstasten können Sie Bilder während der Wiedergabe drehen:

Um 90° im Uhrzeigersinn drehen: Richtungstaste „ “ Um 90° gegen den Uhrzeigersinn drehen: Richtungstaste „ “

Voreinstellungen ändern

Zahlreiche Voreinstellungen können Sie komfortabel über das Bildschirm-Menü verändern.

Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf die Taste SETUP (Abb. 2/9) der Fernbedienung drücken.

HINWEIS:

Viele der Voreinstellungen können Sie sowohl über die Fernbedienung als auch über das Menü ändern. Der Unterschied ist: Ändern Sie die Vorsteinstellungen über die Fernbedienung, so haben die Änderungen nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der DVD Bestand. Änderungen, die im Menü vorgenommen werden, sind hingegen dauerhaft.

Menü-Aufbau verstehen

Im Setup-Menü fi nden Sie zwei Menü-Ebenen:

Hauptmenü: Die Hauptebene wird durch graphische Symbole dargestellt.

Untermenü: Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen Untermenüeinträge.

Menü verwenden

Navigation und Auswahl

Im Hauptmenü bewegen Sie sich mit den Richtungstasten (Abb. 2/8) der Fernbedienung ( / ).

Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten ( / ).

Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 2/7) aus.

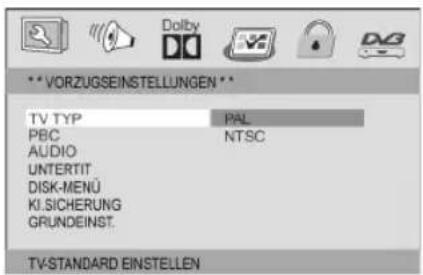

Eine Option (z.B. „PAL“ in der Abbildung links) wählen Sie ebenfalls mit der Taste ENTER aus. Die ausgewählte Option (im Beispiel PAL) ist nun hervorgehoben.

Überblick über das Hauptmenü

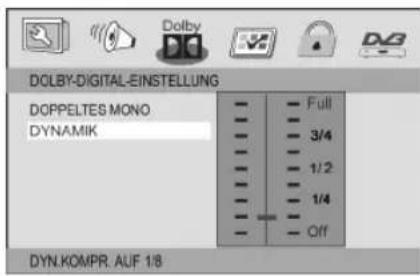

Schieberegler

In zahlreichen Menüs fi nden Sie Schieberegler, mit denen Sie z.B. die Lautstärke oder Bildschirmhelligkeit einstellen können. Sie verwenden den Regler folgendermaßen:

1. Wählen Sie ihn mit der Taste ENTER aus.
2. Bewegen Sie den Regler mit den Richtungstasten (▼ /▲).
3. Bestätigen Sie Ihre Eingabe mit der Taste ENTER.

Allgemeine Einstellungen (1)
Audioeinstellungen (2)
Dolby-Digitaleinstellungen (3)
Voreinstellungen (4)
Kennwort Funktionen (5)
DVB-T Einstellungen (6)

i HINWEIS:

Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar (DVD abhängig).

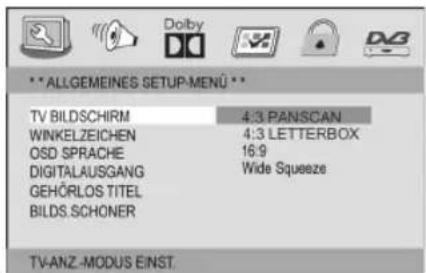

Allgemeine Einstellungen

TV Bildschirm

Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis Ihres Wiedergabegerätes anpassen.

Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben, weist Ihr Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfi lme weisen jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also zu breit für einen Fernseher.

Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabegerät angepasst wird:

4:3 Panscan: Sie sehen nur den mittleren Bereich des Films. Die Ränder werden abgeschnitten.
4:3 Letterbox: Sie sehen den gesamten Bereich des Films. Hierzu wird dieser verkleinert, wodurch über und unter dem Film schwarze Balken erscheinen.
16:9 Wide: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit einem Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor im Verhältnis 4:3 angezeigt werden. Es wird also nicht die gesamte Fläche des Wide-Screen-Fernsehers zur Wiedergabe verwendet.
Wide Squeeze: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur Wiedergabe verwenden. Bei dieser Einstellung werden Filme im 4:3 Format an das Seitenverhältnis des Wide-Screen-Fernsehers angepasst.

i HINWEIS:

Die Einstellung „4:3 Panscan“ wird nicht von allen DVDs unterstützt.

Winkelzeichen (Kamerawinkel)

Falls die DVD Sequenzen enthält, die von unterschiedlichen Kamerawinkeln aus aufgenommen wurden, können Sie mittels der Taste ANGLE/TTX (Abb. 2/4) die verschiedenen Kamerawinkel auswählen. Diese Funktion steht nur zur Verfügung, wenn die DVD Szenen mit verschiedenen Kamerawinkeln enthält.

Bevor Sie die Funktion nutzen können, müssen Sie diese zuerst aktivieren.

Ein: Das Winkelzeichen wird im Bildschirm angezeigt.
Aus: Es wird kein Winkelzeichen im Bildschirm angezeigt.

OSD Sprache

Wählen Sie hier die Sprache der Bildschirm-Anzeigen aus.

Digitalausgang

Hier werden die Einstellungen für den digitalen Audio-Ausgang festgelegt.

SPDIF Aus: Es wird ein analoges und kein digitales Audio-Signal ausgegeben.
SPDIF/RAW: Es wird ein digitales Audiosignal ausgegeben. Verwenden Sie diese Einstellung, sofern es sich beim Verstärker nicht um einen Stereo-Zweikanal-Verstärker handelt.
SPDIF/PCM: Es wird ein digitales Audiosignal ausgegeben, das in ein 2-Kanal-Signal umgewandelt wird. Verwenden Sie diese Einstellung, sofern es sich beim Verstärker um einen Stereo-Zweikanal-Verstärker handelt.

i HINWEIS:

Erfolgt keine Audioausgabe, obwohl Sie den DVD-Player an einen Verstärker angeschlossen haben, so haben Sie vermutlich für den Audio-Ausgang eine falsche Einstellung gewählt.

Gehörlos Titel (Kommentare)

Auf manchen DVDs befin den sich fi Imbegleitende Kommentare, wie z.B. Untertitel für Hörgeschädigte.

Ein: Die Kommentare werden angezeigt.
Aus: Es werden keine Kommentare angezeigt.

©

©

N.Frei u. 18: Kinder und Jugendliche unter 18 Jahren dürfen den Film nicht sehen.
Erwachsene: Der Film darf nur von Erwachsenen gesehen werden.

Grundeinstellung

Wählen Sie den Befehl „Grundeinst/Rückstellen“, wenn Sie das Gerät wieder auf die werkseitigen Voreinstellungen zurücksetzen möchten.

Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei verloren.

Kennwort Funktion

Möchten Sie den DVD-Player mit einer Kindersicherung versehen, so müssen Sie zuvor ein Kennwort vergeben. Mit dem Kennwortschutz werden die Einstellungen zur Kindersicherung geschützt, so dass diese nur von Ihnen verändert werden können.

Kennwortmodus

EIN: Bei jedem Änderungswunsch der Jugendschutzfunktion wird die Eingabe des Kennwortes verlangt.
AUS: Die Jugendschutzfunktion kann ohne die Eingabe eines Kennwortes geändert werden.

Passwort

In diesem Menü haben Sie die Möglichkeit das Kennwort für die Jugendschutzfunktion zu ändern.

Um das Kennwort zu ändern, müssen Sie das aktuelle Kennwort eingeben. Das Master-Kennwort ist „1369“.

HINWEIS:

Haben Sie Ihr Kennwort vergessen, so können Sie mit diesem Masterpasswort den Jugendschutz deaktivieren.

Gehen Sie folgendermaßen vor, um das Kennwort zu ändern:

1. Geben Sie das aktuelle Kennwort, in der Zeile „Altes Passwort“, mit den Zifferntasten (Abb. 2/3) der Fernbedienung ein. Damit das Kennwort nicht von Unbefugten gelesen werden kann, werden auf dem Bildschirm lediglich die Zeichen „XXXX“ angezeigt.
2. Geben Sie das neue Kennwort, in der Zeile „Neues Passwort“, mit den Zifferntasten der Fernbedienung ein.
3. Geben Sie zur Bestätigung das neue Kennwort, in der Zeile „PW Bestätigen“, erneut ein. Bestätigen Sie Ihre Eingabe mit der Taste ENTER (Abb. 2/7).

©

©

©

Wählen Sie mit den Richtungstasten (Abb. 2/8) die Zeile „Programm“ aus und bestätigen mit der Taste ENTER (Abb. 2/7), um mehr EPG Infos angezeigt zu bekommen.

Ihnen werden in dem angezeigten Fenster die Sendungen des aktuellen Tages angezeigt. Mit den Richtungstasten (Abb. 2/8) blättern Sie durch die Informationen.

Welche Tasten Sie für die Navigation verwenden können, wird am unteren linken Rand angezeigt. Wobei der Pfeil „←“ der Taste ENTER entspricht.

Zusätzliche Informationen können Sie mit den Zifferntasten (1-4) aufrufen.

• 1. Info: Nähere Angaben zur Sendung.
• 2. Prev: Programm des vorherigen Tages.
• 3. Next: Programm des nächsten Tages.
• 4. Detail: Inhalt der Sendung.

Vormerken von Sendungen

Aus dem EPG Menü heraus haben Sie die Möglichkeit sich Sendungen „reservieren“ (Vormerken) zu lassen.

1. Wählen mit den Richtungstasten (Abb. 2/8) die gewünschte Sendung aus und drücken zur Auswahl die Taste ENTER (Abb. 2/7).
2. Es blendet sich ein Informationsfenster ein. Wählen Sie „OK“, um die Sendung vorzumerken, oder „Abbrechen“ um den Vorgang abzubrechen. Bestätigen Sie Ihre Auswahl mit der Taste ENTER.

Die vorgemerkte Sendung wird nun im DVB-T Menü (Reservierte Progr.) aufgeführt.

Vorgemerkte Sendungen löschen

1. Wollten Sie die vorgemerkte Sendung wieder löschen, wählen Sie im DVB-T Einstellmenü „Kanal Einstellung/Reservierte Progr./Start“ aus.
2. Wählen Sie mit den Richtungstasten (Abb. 2/8) die entsprechende Sendung aus und bestätigen mit der Taste ENTER (Abb. 2/7).
3. Bestätigen Sie die Sicherheitsabfrage mit der Taste ENTER.

Videotext

Drücken Sie die Taste ANGLE/TTX (Abb. 2/4), um die Funktion Videotext aufzurufen. Geben Sie mit Hilfe der Zifferntasten (Abb. 2/3) die gewünschte Videotextseite ein. Ihre Eingabe wird in der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die gewünschte Videotextseite eingegeben haben, sucht Ihr Gerät die Seite. Da die Videotextseiten nicht alle gleichzeitig übertragen werden können, kann es einige Sekunden dauern, bis Ihr Gerät die Seite gefunden hat.

Für alle Videotextbetreiber stellt die Seite 100 die Inhaltsangabe dar.

• Benutzen Sie die „I◀◀“ bzw. MENU Taste (Abb. 2/25, 24), um eine Seite vor- bzw. zurückzublättern.
• Durch Drücken der Taste ZOOM (Abb. 2/23) wird die im gelben Feld angezeigte Videotext-Gruppe aufgerufen.
• Durch Drücken der Taste „▶▶ I“ (Abb. 2/26) wird der im blauen Feld angezeigte Videotext-Block aufgerufen.

Zum Ausschalten des Videotextes drücken Sie erneut auf die Taste ANGLE/TTX (Abb. 2/4).

©

Fehler Mögliche Ursache Lösung

Fernbedienung funktioniert nicht	falsche Haltung Die Fernbedienung zeigt nicht auf den DVD-Player.
	zu weit entfernt Stellen Sie sicher, dass die Fernbedienung nicht weiter als 5 Meter vom Gerät entfernt ist.
	Batterien leer Wechseln Sie die Batterien der Fernbedienung.
Titel werden in falscher Reihenfolge gespielt	Playlist wird verwendet Löschen Sie die Playlist.
DVD kann nicht abgespielt werden	DVD nicht finalisiert Verwenden Sie eine finalisierte DVD.
Kein DVB-T Empfang Der	empfangene Sender ist zu schwach für einen Empfang über die Teleskopantenne.	Das Antennenkabel fest in die Antennenbuchse des Gerätes stecken.
	Kein DVB-T Empfang in Ihrer Region.
	Der empfangene Sender ist zu schwach	Richten Sie die Antenne neu aus.
Mosaik ähnliches Bild Der	empfangene Sender ist zu schwach.	Richten Sie die Antenne neu aus.

Entsorgung

Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für Ratschläge bezüglich des Recyclings an Ihre Kommunalbehörde oder Ihren Händler.

Hinweise zum Umgang mit Batterien/Akku:

Halten Sie Batterien/Akku von Kindern fern. Sie sind kein Spielzeug!
Werfen Sie Batterien/Akku niemals ins Feuer, nicht in Wasser tauchen.
Achten Sie beim Einlegen der Batterie auf die Polarität.
Öffnen Sie Batterien/Akku nicht gewaltsam.
Vermeiden Sie den Kontakt zu metallischen Gegenständen. (Ringe, Nägel, Schrauben usw.) Es besteht Kurzschlussgefahr!
Durch einen Kurzschluss können sich Batterien/Akku stark erhitzen oder evtl. sogar entzünden. Verbrennungen können die Folge sein.
Falls eine Batterie/Akku ausläuft, die Flüssigkeit nicht in die Augen oder Schleimhäute reiben. Bei Berührung die Hände waschen, die Augen mit klarem Wasser spülen, und bei anhaltenden Beschwerden einen Arzt aufsuchen.
Verbrauchte Batterien gehören nicht in den Hausmüll. Bringen Sie alte Batterien zu einer vorgesehenen Sammelstelle.

Diese Zeichen fi nden Sie auf schadstoffhaltigen Batterien/Akkus:

$$ \mathrm{Pb} = \text { enthält Blei } $$

$$ \mathrm{Cd} = \text { enthält Cadmium } $$

$$ H g = \text { enthält Quecksilber } $$

$$ \mathrm{Li} = \text { enthält Lithium } $$

Ersatzteile

Zubehör und Ersatzteile können nachbestellt werden, soweit deren Einbau nicht durch einen Fachbetrieb notwendig ist.

Die Bestellung von Ersatzteilen richten Sie an:

Clatronic International GmbH

Service Center

Industriering Ost 40

47906 Kempen

Tel.: 0 21 52 - 20 06 666

E-Mail: [e-mail]

www.clatronic.de

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs, die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverbackung zusammen mit dem Kassenbon an Ihren Händler.

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl wichtig!

Die Garantie erlischt bei Fremdeingriff.

Kostenlose Hotline*

Haben Sie Fragen zu Ihrem neuen Gerät? Unser Serviceteam steht gerne für Sie bereit.

Kleinere Probleme lassen sich oft schon telefonisch lösen. Rufen Sie deshalb bitte zunächst die untenstehende Hotline an.

Im Falle einer vermuteten Betriebsstörung Ihres Gerätes setzen Sie sich mit unserer Service-Hotline in Verbindung.

Clatronic International GmbH

Service Center Industriering Ost 40 47906 Kempen

Tel.: +49 21 52 - 20 06-666 E-Mail: [e-mail]

Mo. - Do. 8.30 - 17.00 Uhr, Fr. 8.30 - 14.00 Uhr

(*bei entsprechendem Telekommunikationstarif)

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Konformitätserklärung

Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät CTV 792 DVB-T/DVD in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (93/68/EWG und 2006/95/EG) befinndet.

Eine Kopie der Konformitätserklärung können Sie über die angegebene Anschrift anfordern.

©

Device parts (Fig. 1)

1 LCD Display 14 „Reverse“ button (I /TTX)
2 DC IN 9 V socket 15 AV IN/OUT button
3 AV IN socket
4 AV OUT socket
5 COAXIAL socket
6 1/2
Headphones connection
7 VOL volume control
8 MODE button
9 SOURCE button
10 SETUP button
11 PLAY/PAUSE button ( II/SCAN)
12 "Stop" button ( )
13 "Forward" button ( I/EPG)
14 „Reverse" button (I /TTX)
15 AV IN/OUT button
16 , , , Cursor buttons
17 "Confirm" button (OK)
18 REMOTE SENSOR for the remote contro
19 POWER indicator
20 CD/DVD tray
21 Open button (_OPEN)
22 On/Off switch (POWER ON/OFF)
23 USB connection
24 SD/MMC card reader connection
25 ANT. aerial connexion
26 Loudspeaker(s)

Remote (Fig. 2)
