BEDIENUNGSANLEITUNG P250DVD Soundmaster

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

VORSICHT - UNSICHTBARE LASERSTRAHILUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRÜCKT WIRD. SETZEN SIE SICH NICHT DEM STRAHL AUS.

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können. Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Sicherheits-/Umwelt-/Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen
• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät. • Nicmals das Gerät öffnen. STROMSCHLAGGEFAHR! Dies ist nur Fachpersonal gestattet.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geordete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.
• Der Netzstecker muss immer leicht erreichbar sein, um das Gerät vom Stromnetz zu nehmen.
• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
• Bei Gewitter, Netzstecker sofort aus der Steckdose entfernen.
• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen. KEINE REINIGUNGSMITTEL oder TÜCHIER mit GROBEN Material verwenden!!!
• Das Gerät keiner Sonnenbestrahlung oder anderen Hit/sequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüfter. • Decken Sie niemals die Belüftungsöffnungen zu!!!
• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.
• Es dürfen keine mit Flüssigkeit befüllten Behälter (z.B. Vasen) auf oder in die Nähe des Gerätes gestellt werden.
  • Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.
• Das Gerät verfügt über einen „Klasse 1 Laser“. Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.

Batterlehinweise

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
• Verbrauchte Batterien sind Sondereabfall und gehören NICHT in den Hausmüll!!! Geben Sie diese Ihrem Händler zurück oder entsorgen Sie diese an geeigneten Sammelstellen Ihrer Stadt oder Gemeinde.
• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
• ACHTUNG: Explosionsgefahr bei falscher Batterichandhabung. Nur durch denselben oder haugleichen Batterietyp ersetzen.

Verbrauche Batterien sind Sonderabfall und gehören NICIT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe ^4 ) enthalten oder nicht, zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus betreffender Art verkauft werden.

Batterien und Akkus bitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd - Cadmium; Hg - Quecksilber; Pb - Blei

1. Kurzanleitung für die Bedienelemente----2
2. Anleitung für die Fernbedienung----4
3. Zubehör & Anschlüsse & Aufladen des Akkus----5
4. Bedienung----6
5. Normale Einstellungen----12
6. Unterstützte Disks----19
7. Technische Daten----20

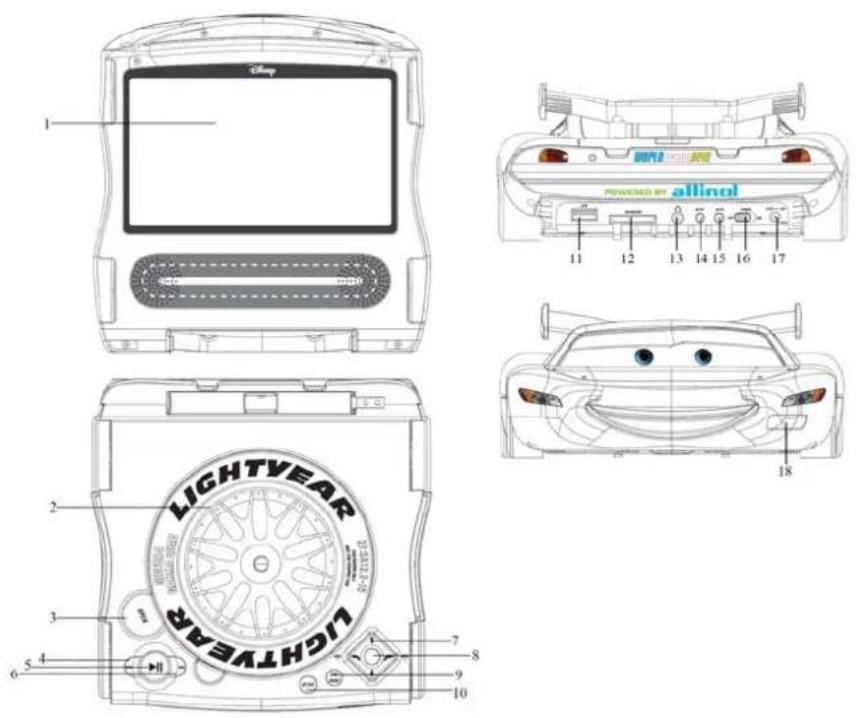

1. TFT DISPLAY
2. DISKFACH
3. ÖFFNEN
4. VORHERIGER
5. WIEDERGABE/PAUSE
6. NÄCHSTER
7. AUF/AB/RECHTS/LINKS
8. EINGABE

9. MENÜ

10. EINSTELLUNG

11. USB
12. SD/MS/MMC
13. TELEFON
14. AV AUS
15. AVEIN
16. EIN/AUS
17. DC EIN
18. SENSOR

1 Disney 11 12 13 14 15 16 17 18 2 3 4 5 6 7 8 9 10

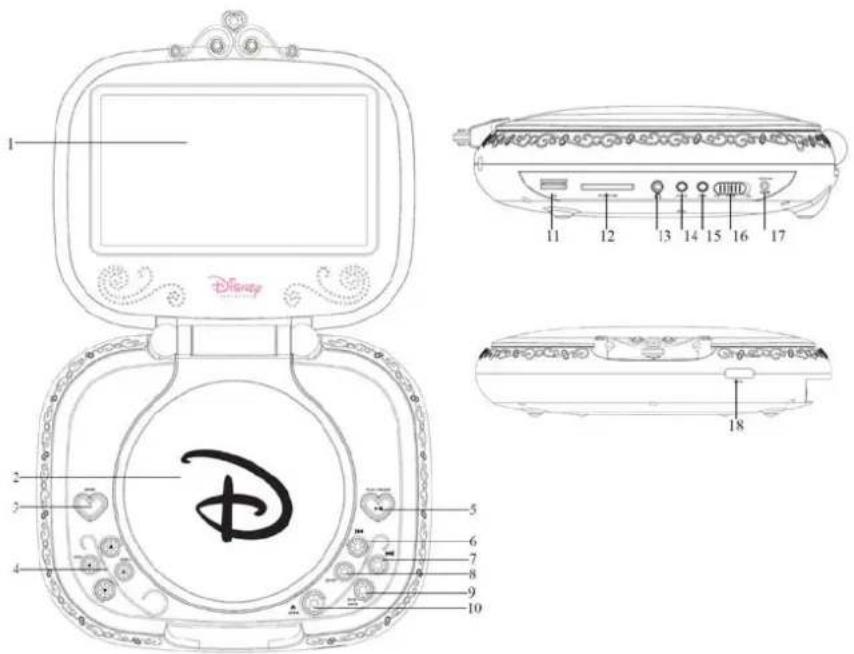

1. TFT DISPLAY
2. DISFACH
3. EINGABE
4. AUF/AB/RECHTS/LINKS
5. WIEDERGABE/PAUSE
6. VORHERIGER
7. NÄCHSTER
8. EINSTELLUNG

9. MENÜ

10. ÖFFNEN

11. USB
12. SD/MS/MMC
13. TELEFON
14. AV AUS
15. AVEIN
16. EIN/AUS
    17 DC EIN
17. SENSOR

©

©

©

©

Bedienung

Die Winkeltaste erneut drücken, um zum nächsten Kamerawinkel zu wechseln. Wenn mehrere Kamerawinkel verfügbar sind, zeigt das Winkelsymbol die aktuelle Winkelnummer und die Anzahl der verfügbaren Winkel an. Zum Beispiel: "Winkelsymbol; [*/*] oder [Aus]"; 1/4 zeigt an, dass Winkel Eins angezeigt wird und vier verschiedene Winkel verfügbar sind. (Diese Funktion ist Disk-abhängig. Wenn keine zusätzlichen Kamerawinkel verfügbar sind, wird "Ungültiger Schlüssel" angezeigt.)

1. TV System ändern (mit DVD, SVCD, VCD, CD, CD-G, HD-CD, WMA, MP3/JPEG Disks kompatibel)

Auf der Fernbedienung die EINSTELLEN Taste drücken, um das aktuelle TV System anzuzeigen.

Die EINSTELLEN Taste erneut drücken, um zum nächsten TV System zu wechseln. Es gibt zwei Systeme: NTSC, PAL. Bei jedem aufeinanderfolgenden Drücken der EINSTELLEN Taste wird das TV System umgeschaltet. Wenn die Taste fünfmal gedrückt wird, schaltet das TV System zurück.

Hinweise:

• Bei keinem Vollbildschirm Status (Hinweis: Breitbandprogramme haben nie Vollbildschirm Status) oder bei schwarz-weiß die N/P Taste drücken, um das TV System auf NTSC oder PAL anzupassen.

• Beim Abspielen in einem anderen TV System verfügen einige Disks möglicherweise in einem bestimmten Standard nicht über alle Funktionen.

• Audioausgabe stummschalten (mit DVD, SVCD, VCD, CD, CD-G, HD-CD, WMA, MP3/JPEG Disks kompatibel)

Durch das Drücken der Stummtaste wird der Ton auf einen unhörbaren Pegel verringert und auf dem Bildschirm wird "STUMM" angezeigt. Die Taste erneut drücken oder die Lautstärke+/- Taste drücken, um zum Normalzustand zurückzukehren.

Hinweise:

• Wenn auf Stumm geschaltet ist, hat auch das Mikrofon keine Audioausgabe.

• Wenn der Player eine Disk ohne Ton abspielt, versuchen Sie bitte, die Stummtaste zu drücken, um zu starten.

• Videobild heranzoomen (mit DVD, SVCD, VCD, JPEG Disks kompatibel)

Mit der Zoom Funktion können Sie das Videobild vergrößern oder herauszoomen und durch das Bild schwenken.

Wiederholt Zoom drücken, um die Funktion zu aktivieren und den erforderlichen Zoom Faktor auszuwählen: Zoom 2, Zoom 3,

Zoom 4, Zoom1/2, Zoom 1/3, Zoom 1/4, Zoom Aus.

Hinweise:

- Diese Funktion funktioniert nicht, wenn das Disk Menü angezeigt wird.

Mit den Pfeiltasten über den Bildschirm schwenken, wenn der Zoom Faktor 1, 2 oder 3 oder 4 beträgt.

1. Einen bestimmten von Ihnen definierten Abschnitt auf der Disk wiederholen (mit DVD, SVCD, VCD, CD, CD-G, HD-CD, WMA, MP3 Disks kompatibel)

Während der normalen oder Schnellvorlauf-Wiedergabe die A-B Taste einmal drücken und "WIEDERHOLEN A-" wird auf dem Bildschirm angezeigt. Der Start der zu wiederholenden Schleife wird angezeigt.

Während der normalen oder Schnellvorlauf-Wiedergabe A-B erneut drücken und "WIEDERHOLEN A-B" wird auf dem Bildschirm angezeigt. Das Ende der Schleife wird angezeigt.

©

©

©

©

©

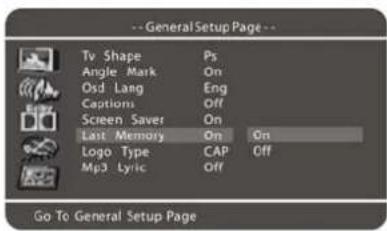

-- General Setup Page -- Tv Shape Ps Angle Mark On Osd Lang Eng Captions Off Screen Saver On Last Memory On On Logo Type CAP Off Mp3 Lyric Off Go To General Setup Page

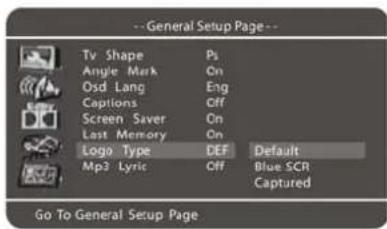

(7). LOGOTYP

Es stehen 3 Arten von Logos optional zur Verfügung:

Standard: Das Öffnen Logo sehen Sie, wenn das Gerät geöffnet ist.

Blauer SCR: Beim Wählen dieses Typs wird der Hintergrund blau

Aufgenommen: Sie können ein gewünschtes, aufgenommenes Bild einrichten (von Programmen).

--General Setup Page -- Tv Shape Ps Angle Mark On Osd Lang Eng Captions Off Screen Saver On Last Memory On Logo Type DEF Default Mp3 Lyric Off Blue SCR Captured Go To General Setup Page

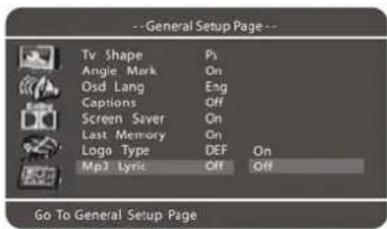

Es gibt zwei Optionen: EIN und AUS. Wenn EIN gewählt wird, werden die Texte der MP3 Datei angezeigt, wenn die Datei abgespielt wird.

--General Setup Page -- Tv Shape Ps Angle Mark On Osd Lang Eng Captions Off Screen Saver On Last Memory On Logo Type DEF On Mp3 Lyrics Off Off Go To General Setup Page

2. LAUTSPRECHER-EINSTELLUNGSSEITE

Im Downmix stehen Links/Rechts und Stereo optional zur Verfügung.

-- Speaker Setup Page -- Downmix Str Go To Speaker Setup Page

(1). LINKS/RECHTS: 2.1-Kanal Audio wird im linken, rechten Kanal gemischt und über VR und VR Lautsprecher entsprechend ausgegeben.

(2). STEREO: 2.1 Kanal Audio wird im Stereosignal gemischt und über VR und VR Lautsprecher ausgegeben.

HINWEIS: Diese Funktion ist nur für Dolby AC-3kodierte 2.1-Kanal Disks gültig.

3. DOLBY DIGITAL EINSTELLUNG

--Dolby Digital Setup -- Dual Mono Dynamic Go To Dolby Digital Setup

(1). DUAL MONO

STEREO: Der Player gibt Audio im linken Kanal und rechten Kanal über die VL und VR Lautsprecher entsprechend aus.

L-MONO: Der Player gibt Audio im linken Kanal über VL und VR Lautsprecher aus.

MIX-MONO: Der Player gibt das durchschnittliche Signal von Audio im linken und rechten Kanal über die VL und VR Lautsprecher aus.

Hinweis: Diese Funktion ist nur für Dolby AC-3 kodierte 2-Kanal Disks gültig.

--Dolby Digital Setup-- Dual Mono Stereo Dynamic L-Mono R-Mono Mix Mono Go To Dolby Digital Setup

(2). DYNAMISCH

Wenn Sie Filme mit großem dynamischen Umfang bei niedriger Lautstärke ansehen, z.B. nachts, können Sie den dynamischen Wert nach oben anpassen, um keine Tondetails aufgrund der niedrigen Lautstärke zu

verlieren.

--Dolby Digital Setup-- Dual Mono Dynamic HUI 3/4 1/2 1/4 Off Go To Dolby Digital Setup

©

©

©

Dieser tragbare DVD Player unterstützt nachstehende Disktypen:

Disktypen	Durchmesser	Datenformat	Anmerkung
	12 cm DVD	DVD Format Disk:Komprimiertes Digital AudioKomprimiertes Digital Video(Bewegliches Bild)
	8 cm
SVCD	12 cm	MPEG2Komprimiertes Digital AudioKomprimiertes Digital Video(Bewegliches Bild)	Inklusive: SVCD,CVD
	12 cm VCD	MPEG1Komprimiertes Digital AudioKomprimiertes Digital Video(Bewegliches Bild)	Inklusive: VCD2.0VCD1.1VCD1.0 DVCD
	8 cm
	12 cm CD	CD DA: Digital Audio
	8 cm
HD-CD 12 cm HD-CD: Digital Audio
MP3/JPEG 12 cm Komprimiertes Digital		Audio
WMA 12 cm Komprimiertes Digital Audio

Hinweise: DVD-R, CD-RW Disks können auf diesem DVD Player abgespielt werden.

Disktyp	DVD, VCD, HDCD, MP3, DVD R, DVD RW...etc.
Videoformat MPEG2 der DVD	MPEG1 der VCD, DIVX MPEG4
Audioformat MPEG1, MPEG2	PCM, DOLBY, DIGITAL, STEREO ANALOG
Signalausgabe Video System:	NTSC oder PALVideo : 1.0 Vp-pAudio: Stereo Mix 2 Vp-p
Audioausgabe	Audio, Kopfhörer
Stromversorgung AC 110 V-240 V; 50/60 Hz
Verbrauch ≤10 W
Frequenzgang DVD: 20 Hz-20	KHz
S/N >95 dB
Abmessungen des Geräts 212x	166x43 mm
Zubehör	Integrierter, aufladbarerFernbedienung, Kopfhörer

Akku, A/V Kabel, AC Netzteil,
