BEDIENUNGSANLEITUNG PDB-58501 Soundmaster

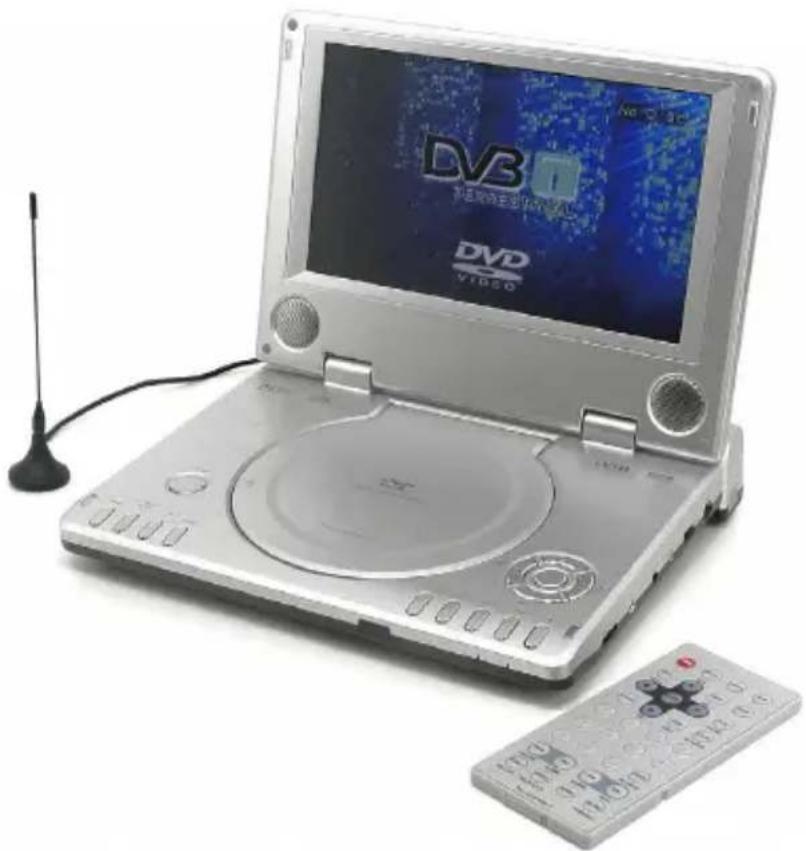

Tragbarer DVD-Spieler mit DVB-T Fernsehtuner und 21,5cm / 8,5" LCD-Bildschirm
Vielen Dank für Ihren Kauf und Vertrauen in unser Produkt. Dieser 8,5"/21,5cm DVD-Spieler mit DVB-T Fernsehtuner entspricht dem letzten aktuellen Stand der Technik.
SICHERHEIT / UMWELT
WICHTIGER HINWEIS !!
Laut Gesetz ist es nicht gestattet für den Führer eines Kraftfahrzeuges jeglicher Art, dieses Gerät DVD oder TV während der Fahrt zu betreiben oder direkten Blickkontakt zu dem Gerät zu haben, wenn dieses durch eine andere Person im Fahrzeug betrieben wird.
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
WARNING: SHOCK HAZARD - DO NOT OPEN
AVIS: RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR
WARNUNG: ELEKTROSCHOCK GEFAHR - NICHT ÖFFNEN
Digital TV ( DVB-T) und Digital Radio Empfang
Diese Gerät empfängt o.a. Signale, wenn diese im Betriebsbereich des Gerätes ausgestrahlt werden.
9-Bilder Kanal scan, 7-Tage EPG (Elektronische Programm Führer), Kanalsperre, Programmfavoriten, Teletext, Spiele.
Kompatibilität
DVD, Bild CD (JPEG), VCD, DVD+/-R/RW, CD-R/RW and MP3.
AV Eingang
Anschluss an externe Geräte mit Audio-/Videoeingang.
Abspiel Optionen DVD
Mehrsprachiges Bildschirmanzeige
DVD: deutsch, englisch, französisch, italienisch, spanisch
DVB-T: deutsch, englisch, französisch, italienisch, spanisch, etc schneller/langsamer
Vor-/Rücklauf, Wiederholfunktionen, Suchlauf nach Zeit.
Schockunempfindlich
Unempfindlich gegen Erschütterungen (z.B. Betrieb in Kraftfahrzeug).
Klangqualität
Eingebaute Stereolautsprecher.
LCD (Liquid Crystal Display) Bildschirm
8.5" / 21.5cm Farb LCD.
Hochauflösend
MPEG-2 Decodierung 500 Linien horizontale Auflösung.
Frontseite Gerät
©
©

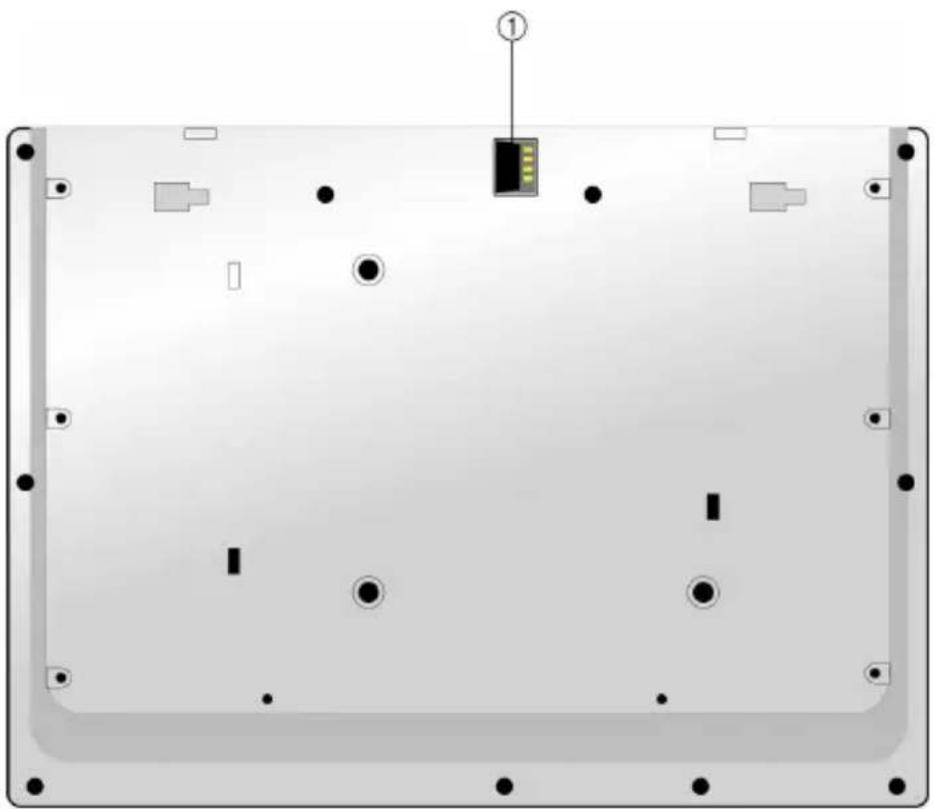

Seiten-Panel
Linke Seite
- DVB-T Buchse
Anschluss für beiliegende DVB-T Antenne / DVB-T Antenne mit Verstärker (aktiv) - Kopfhörerbuchse 2
- Betriebsschalter ON/OFF
Gerät ein / aus
Verbindung beiliegender Akkupack mit Gerät
©
©
©
Dem Gerät liegt ein Lithium Ion Akkupack bei.
Akkuladezeit (Netzadapter am Gerät angeschlossen) ca. 5 Stunden.
Mit voller Kapazität ca. 2.5-3.0 Stunden TV oder DVD/CD Betrieb
ACHTUNG: Akku niemals länger als 8 Stunden laden
Ladezustand am Gerät beachten (LED Anzeige 11) rot=lädt grün=voll
- Erstladung ca. 5 Stunden
- Laden nur bei Temperaturen von 10° - 40° C
- Niemals Akku ins Feuer werfen! EXPLOSIONSGEFAHR
- Bei Betrieb mit Netzteil oder Autoadaptor, Akku vom Gerät entfernen

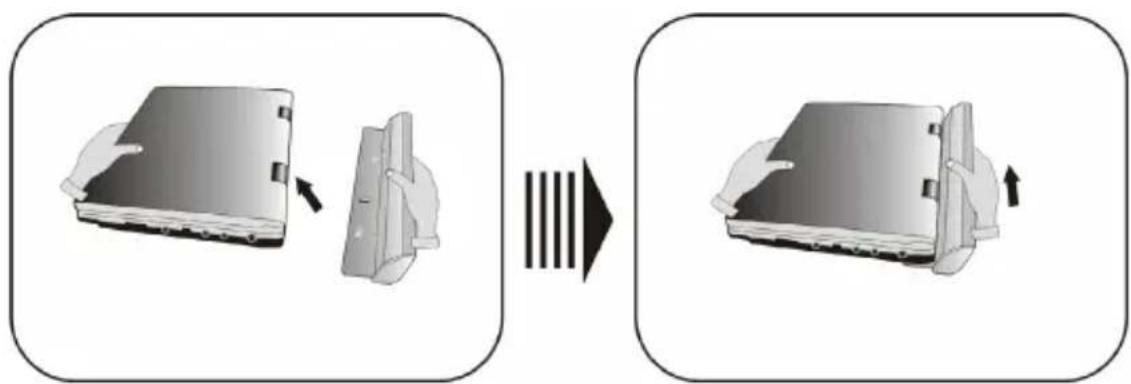

Anbringung des Akkupacks am Gerät
Bitte wie nachfolgend vorgehen
Vorsichtig anbringen um eine Beschädigung zu vermeiden

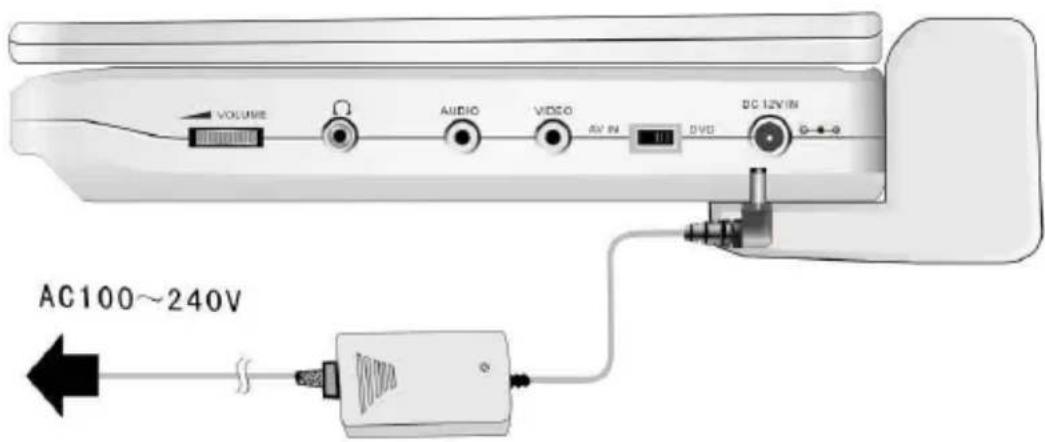

- Akkupack am Gerät befestigen
- Netzteil am Gerät anschliessen
- Netzstecker an Ihr Hausstromnetz anschliessen
Auch wenn das Gerät ausgeschaltet ist, zieht es doch ein wenig Strom aus dem Akku, daher sollte der Akku bei längerem Nichtgebrauch vom Gerät entfernt werden

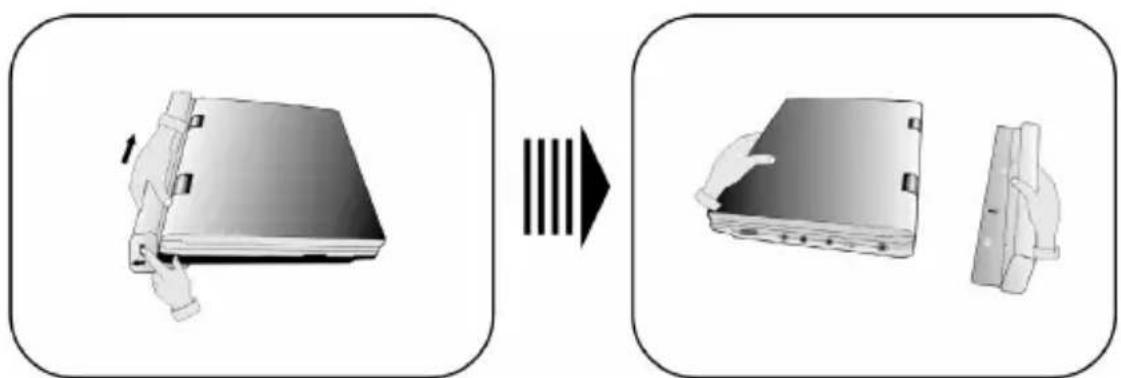

Betriebsschalter auf Pos. OFF stellen und wie folgt vorsichtig den Akku entfernen

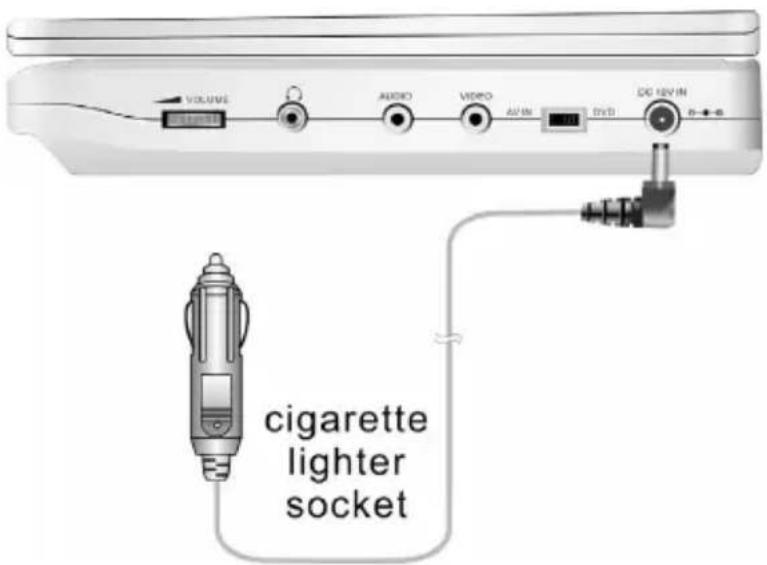

Beiliegenden Auto-Adapter am Gerät und Gegenstück an Ihren Zigarettenanzünder oder anderen geeigneten Autoanschluss anbringen
Anschluss TV

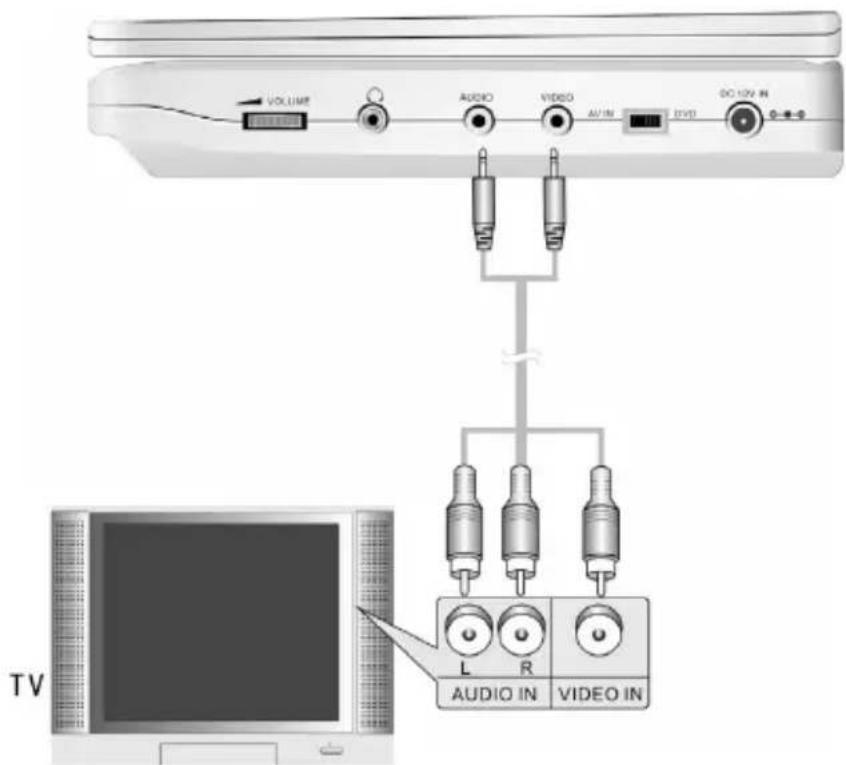

Im Handel geeignetes Kabel besorgen und wie abbgebildet anschliessen und Schalter AV IN/DVD auf Pos. „DVD“ stellen


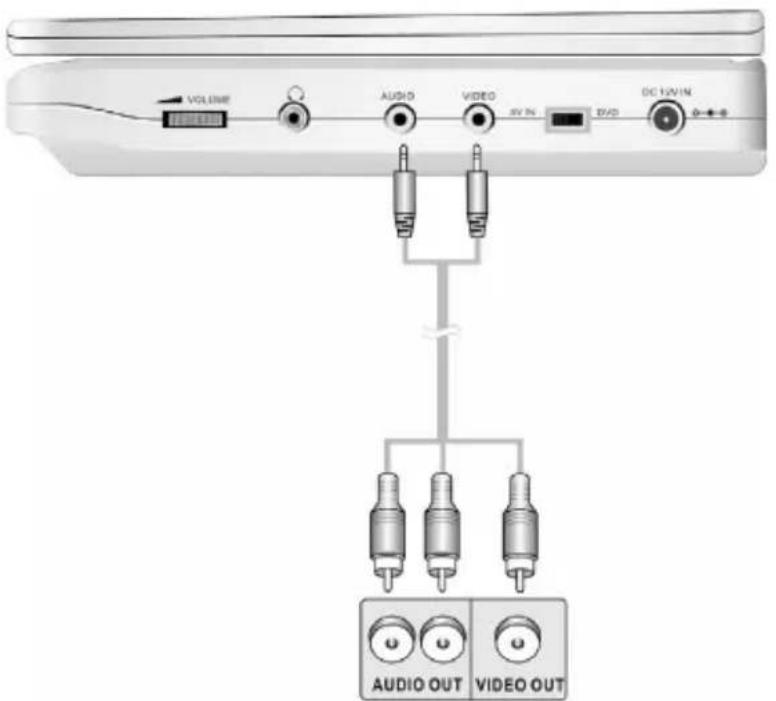

VOLUME AUDIO VIDEO AV/IN DVD GO 12V IN TV L R AUDIO IN VIDEO INAnschluss an externen Verstärker

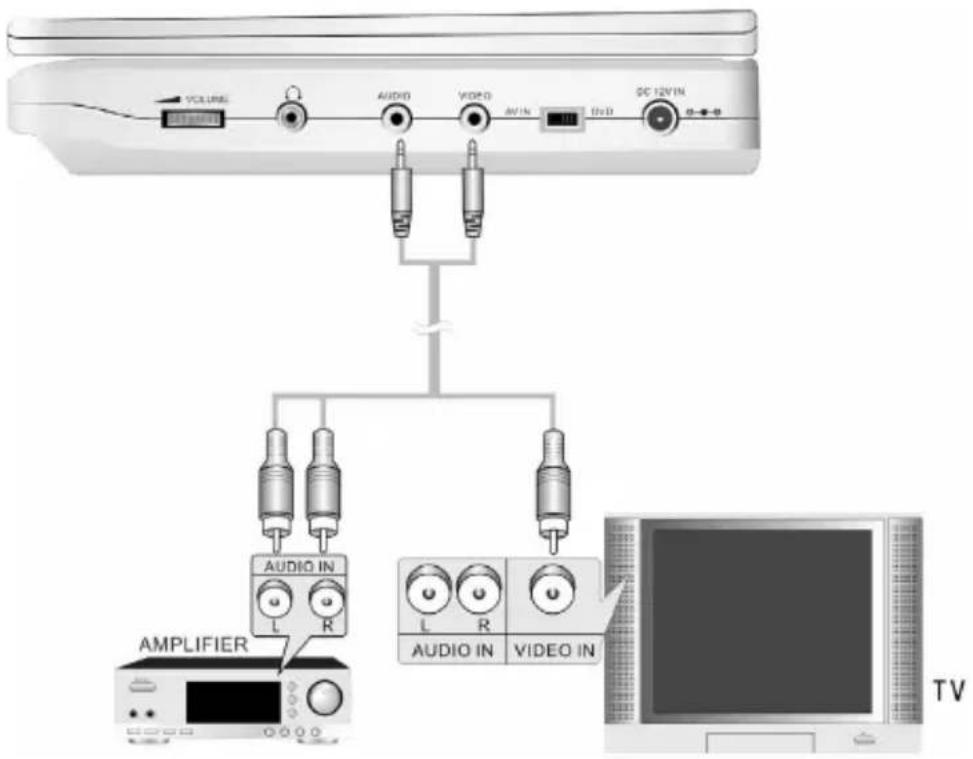

Im Handel geeignetes Kabel besorgen und wie folgt anschliessen


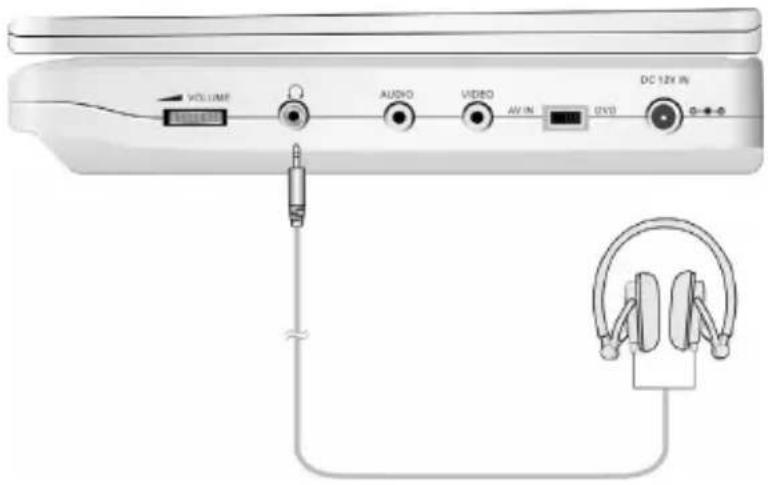

Kopfhöreranschluss (2 Anschlüsse 1x linke/1x rechte Seite von Gerät)


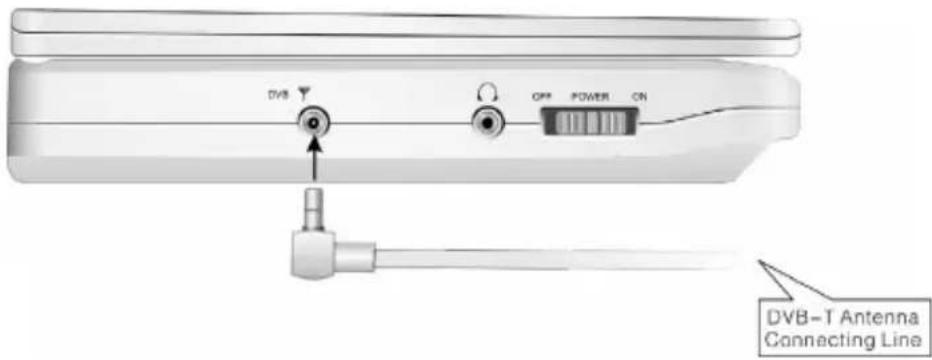

VOLUME AUDIO VIDEO AV IN DVD DC 12V INAnschluss der DVB-T Antenne
Hinweise zu den Disks
Kompatible Disc Formate
| DISC | LOGO | Spielzeit/Seiten | Durchmesser |
| DVD | 12cm | 133 min (SS-SL) | |
| 242 min (SS-DL) | |||
| 266 min (DS-SL) | |||
| 484 min (DS-DL) | |||
| 8cm | 41 min (SS-SL) | ||
| 75 min (SS-DL) | |||
| 82 min (DS-SL) | |||
| 150 min (DS-DL) | |||
| CD | 12cm | 74 | min |
| 8cm | 20 | min | |
| MP3 | 12cm | 600min | |
| JPEG | 12cm |
©
©
©
©
Während der Wiedergabe drehen Sie das Bild mit ▼ horizontal:
Während der Wiedergabe drehen Sie das Bild mit ▲ vertikal:
Hinweis: Einige Discs unterstützen nicht alle Funktionen.
Hinweise zur Vorbereitung der DVB Einstellungen:
- Schließen Sie das Gerät am Netz an.
- Drücken Sie DVD/USB/DVB zum Aufrufen des DVB Modus.
- Mit SETUP rufen Sie das DVB Einstellungsmenü auf.

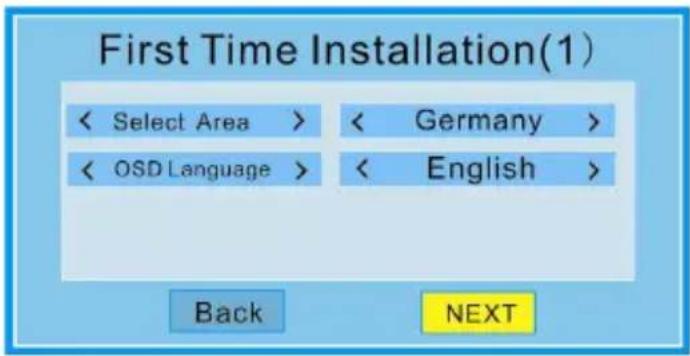

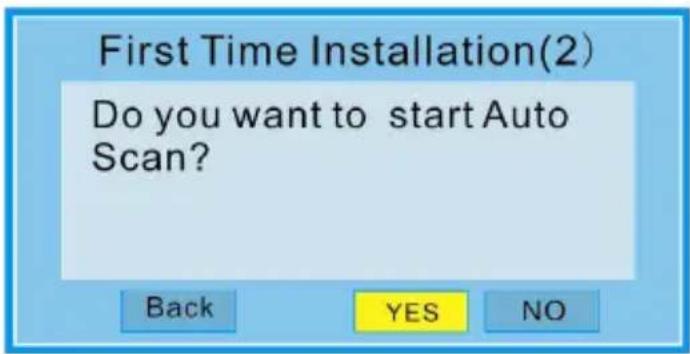

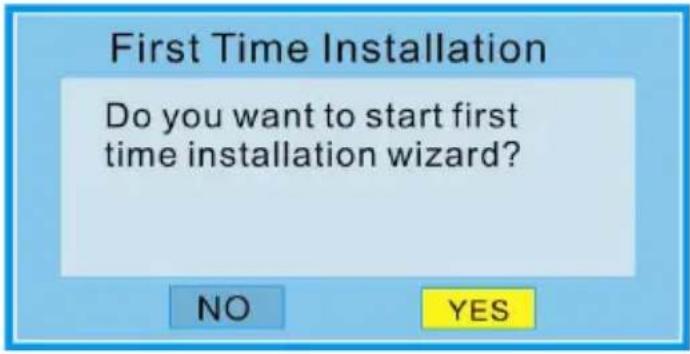

Beim erstmaligen Aufrufen des DVB Modus wird folgendes Bild angezeigt:
Hier wählen Sie mit ◀ ▶ No oder YES.
NO: Einstellungsmenü verlassen.
YES: Weiter zum nächsten Menü.
Hier wählen Sie mit ◀ ▶ BACK oder NEXT.
BACK: Rückkehr zum vorherigen Menü.
NEXT: Weiter zum nächsten Menü .
Regionalwahl
Mit ▲▼ wählen Sie das Element, mit ▶ rufen Sie es auf. Mit ◀▶ wählen Sie Ihre Region.
OSD Sprache
Mit ▲▼ wählen Sie das Element, mit ▶ rufen Sie es auf. Mit ◀ ▶ wählen Sie Ihre OSD Sprache.
Hier wählen Sie mit ◀ ▶ BACK, YES oder NO.
BACK: Rückkehr zum vorherigen Menü.
YES: Weiter zum nächsten Menü .
NO: Einstellungsmenü verlassen.
©
©
©
©
AUDIO EINSTELLUNGEN
GENERAL SETUP
TV TYPE
OSD LANGUAGE
ANGLE MARK
CLOSE CAPTION
SCREEN SAVER
MEMORY
Mit ▲▼ markieren Sie das Element.
Mit ENTER rufen Sie die Einstellung auf.
Mit ▲▼ wählen Sie die korrekte Einstellung.
Mit ENTER bestätigen Sie Ihre Auswahl.
Mit ▲ verwerfen Sie die Markierung im aktuellen Menü, sofern das erste Element markiert ist. Mit ◀▶ schalten Sie zwischen den Menüs um.
1. DOWNMIX
LT/RT: Gemischte Audioausgang im Dolby-Format.
Stereo: Ausgangssignal in Stereo.
DIGITALEINSTELLUNGEN
GENERAL SETUP
TV TYPE
OSD LANGUAGE
ANGLE MARK
CLOSE CAPTION
SCREEN SAVER
MEMORY
Mit ▲▼ markieren Sie das Element.
Mit ENTER rufen Sie die Einstellung auf.
Mit ▲▼ wählen Sie die korrekte Einstellung.
Mit ENTER bestätigen Sie Ihre Auswahl.
Mit ▲ verwerfen Sie die Markierung im aktuellen Menü, sofern das erste Element markiert ist. Mit ◀ ▶ schalten Sie zwischen den Menüs um.
1. DUAL MONO
Stereo: Stereoausgang.
L-Mono: Ausgang der Signale vom linken Soundtrack (L+L).
R-Mono: Ausgang der Signale vom rechten Soundtrack (R+R).
Mix-Mono: Soundausgang vom linken und rechten Soundtrack (L+R).
2. DYNAMIK
Einstellung der Kompressionsrate für unterschiedliche Kompressionseffekte.
Höhere Kompressionsrate: Abschwächung der Spitzenwerte.
Nur für Dolby Digital Sound.
SYSTEMEINSTELLUNGEN
GENERAL SETUP
TV TYPE
OSD LANGUAGE
ANGLE MARK
CLOSE CAPTION
SCREEN SAVER
MEMORY
Mit ▲▼ markieren Sie das Element.
Mit ENTER rufen Sie die Einstellung auf.
Mit ▲▼ wählen Sie die korrekte Einstellung.
Mit ENTER bestätigen Sie Ihre Auswahl.
Mit ▲ verwerfen Sie die Markierung im aktuellen Menü, sofern das erste Element markiert ist. Mit ◀▶ schalten Sie zwischen den Menüs um.
©
©
©
DVD Spezifikationen
| Pixel 480 x 234 | |
| Bildschirmgröße 21,5cm / | 8,5 Zoll (16: 9) |
| Laser Wellenlänge 780/650nm | |
| Video System AUTO/PAL | /NTSC |
| Frequenz 20Hz~20kHz | ±2,5dB |
| Audio Signal ≥ 85dB | |
| Audio ≤ -70dB (1kHz) | |
| Kanaltrennung ≥ 70dB (1kHz) | |
| Dynamic Range ≥ 80dB (1kHz) | |
| Audio Ausgang | 1,5V ±_1.0^0.2 , Last: 10kΩ |
| Video Ausgang | Ausgangspegel: 1V_P-P ± 0.2 , Load: 75Ωunsymmetrisch negativ |
| Betriebsspannung Netzteil 100-240V, 50/60Hz | |
| Stromverbrauch <25W | |
| Abmessungen 237mm x 170mm x 29mm | |
| Gewicht | ca. 1.4 kg |
Copyrights by Woerlein GmbH-90556 Cadolzburg, Germany Technische Änderungen und Druckfehler vorbehalten
Hergestellt unter Lizenz der Dolby Laboratories.
„Dolby“ und das Doppel-D-Symbol sind Marken der Dolby Laboratories, Inc. Vertrauliche unveröffentlichte Werke. © 1992 -1997 Dolby Laboratories, Inc. Alle Rechte vorbehalten.
