C5750 - Drucker OKI - Kostenlose Bedienungsanleitung

Produkttyp	Farb-LED-Drucker
Modell	C5750
Abmessungen (B x T x H)	435 x 563 x 339 mm (ohne Duplexeinheit)
Gewicht	ca. 26 kg (ohne Duplexeinheit)
Stromversorgung	220-240 V AC, 50/60 Hz
Druckverfahren	LED-Lichtquelle, elektronisches fotografisches Verfahren
Druckgeschwindigkeit (Farbe)	20 Seiten pro Minute
Druckgeschwindigkeit (Schwarzweiß)	32 Seiten pro Minute
Auflösung	600 x 600 dpi, 600 x 1200 dpi oder ProQ2400
Speicher (Standard)	256 MB
Speicher (maximal)	768 MB
Papierkapazität (Hauptkassette)	300 Blatt (80 g/m²)
Papierkapazität (Mehrzweckfach)	100 Blatt (80 g/m²)
Papierausgabe (Vorderseite unten)	250 Blatt (80 g/m²)
Papierausgabe (Vorderseite oben)	100 Blatt (80 g/m²)
Unterstützte Papiergewichte	64 – 203 g/m² (je nach Fach)
Schnittstellen	USB 2.0, 10/100Base-TX Ethernet, Parallel (IEEE 1284)
Emulationen	PostScript 3, PCL 5c, PCL 6, Epson FX, IBM ProPrinter III XL
Betriebssysteme	Windows 2000/XP/Vista, Mac OS X 10.2 oder höher
Verbrauchsmaterialien	Toner (CMYK), Bildtrommeln, Transportband, Fixierer
Toner Lebensdauer (Schwarz)	8.000 Seiten bei 5% Deckung
Toner Lebensdauer (CMY, C5750)	2.000 Seiten bei 5% Deckung
Bildtrommel Lebensdauer	ca. 20.000 Seiten
Geräuschpegel (Betrieb Farbe)	52,6 dB(A)
Stromverbrauch (Betrieb)	max. 1200 W, durchschnittlich 490 W
Energiesparmodus	45 W (maximal)
Optionen	Duplexeinheit, zweites Papierfach (530 Blatt), Festplatte (40 GB), zusätzlicher Speicher, Druckerschrank

Häufig gestellte Fragen - C5750 OKI

Wie lege ich Papier in die Papierkassette ein?

Entnehmen Sie die Kassette, fächern Sie das Papier auf, legen Sie es mit der Druckseite nach unten ein, und stellen Sie die Papierführungen auf die Papiergröße ein. Achten Sie darauf, dass das Papier nicht überladen wird.

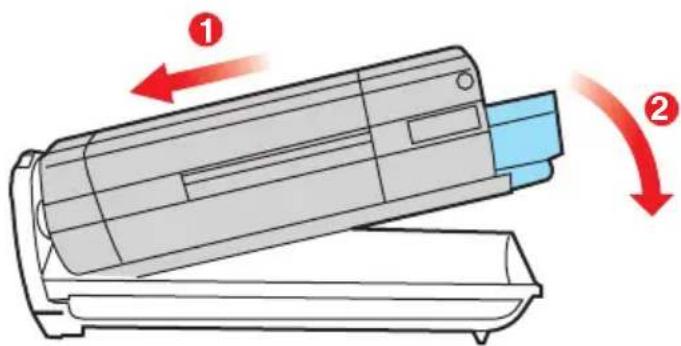

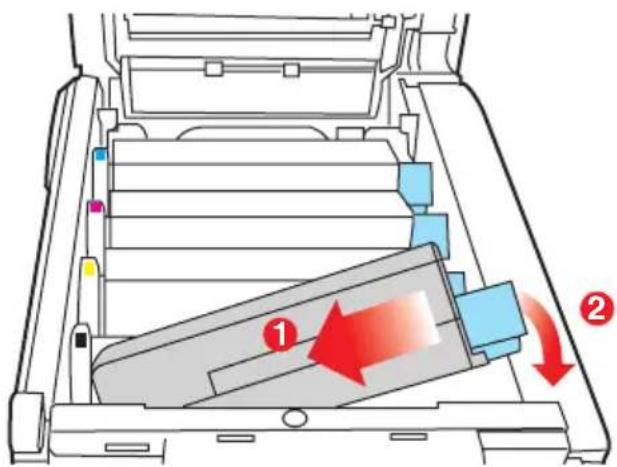

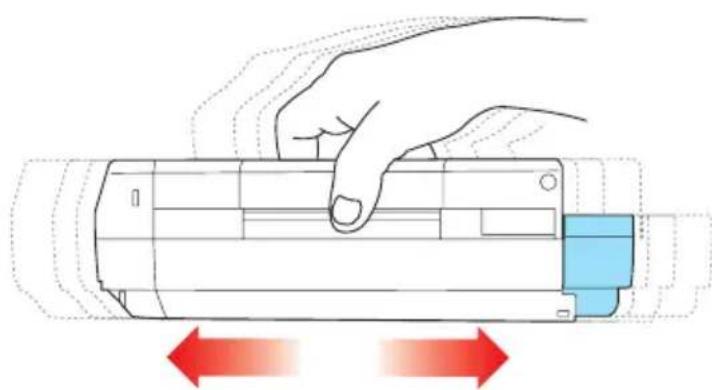

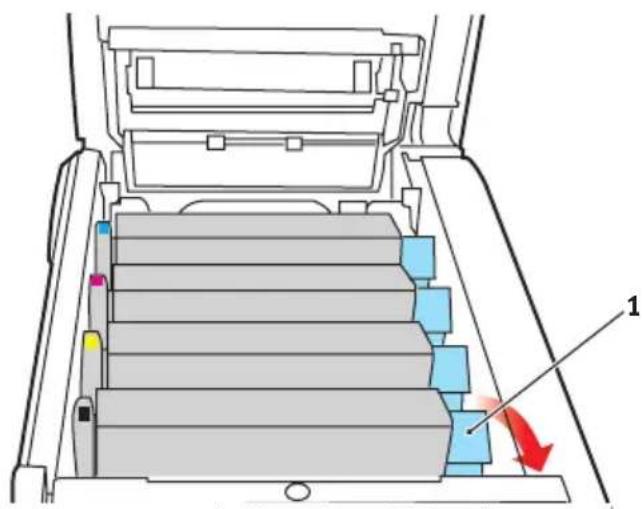

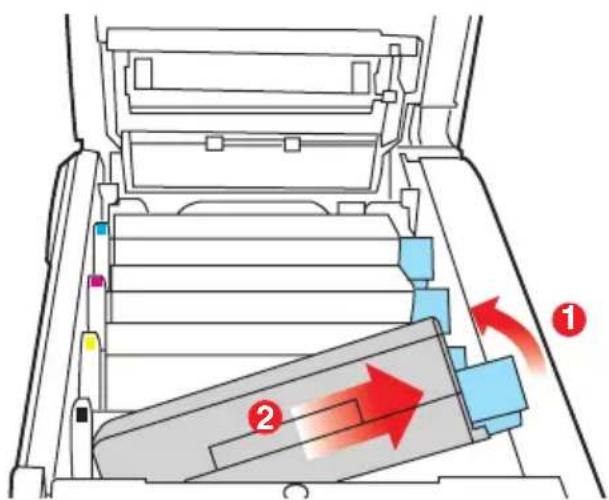

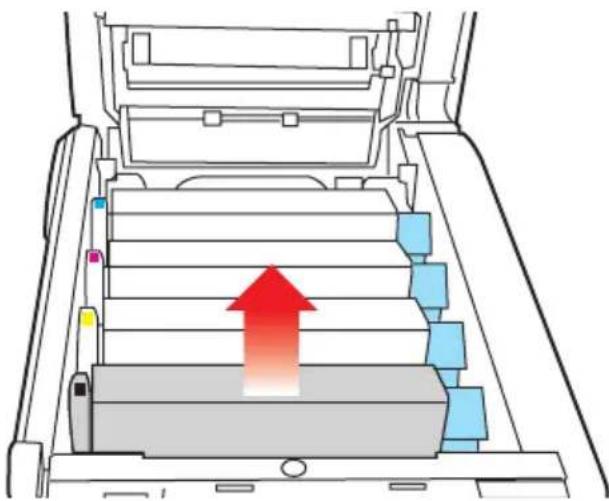

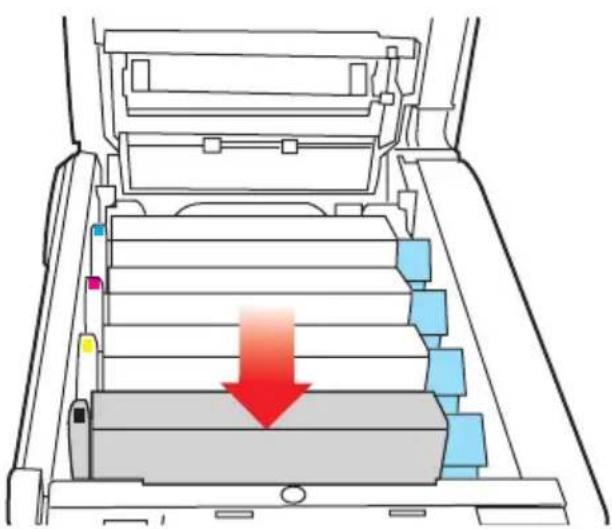

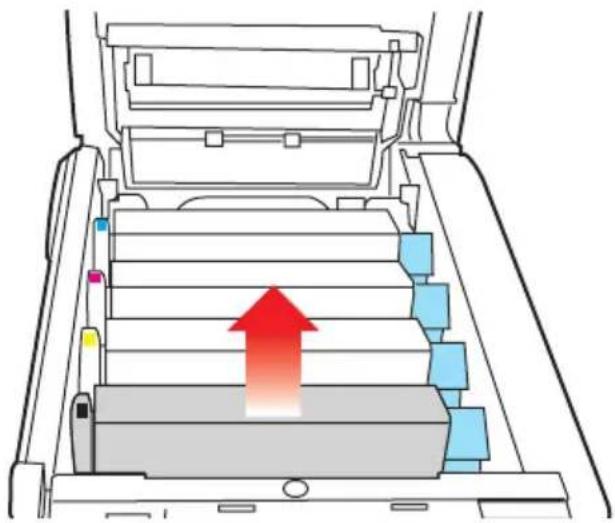

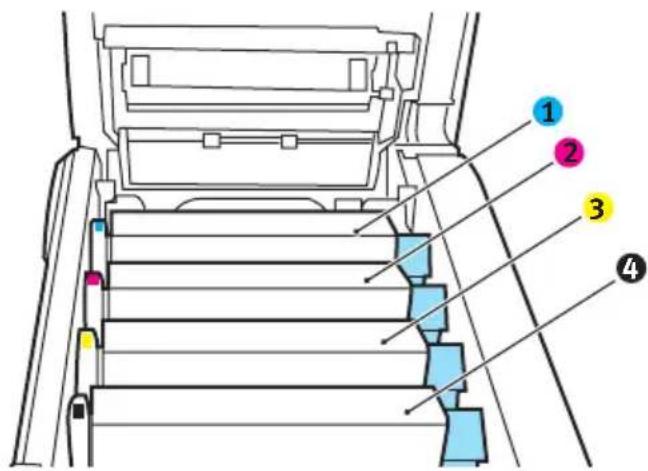

Wie ersetze ich eine Tonerpatrone?

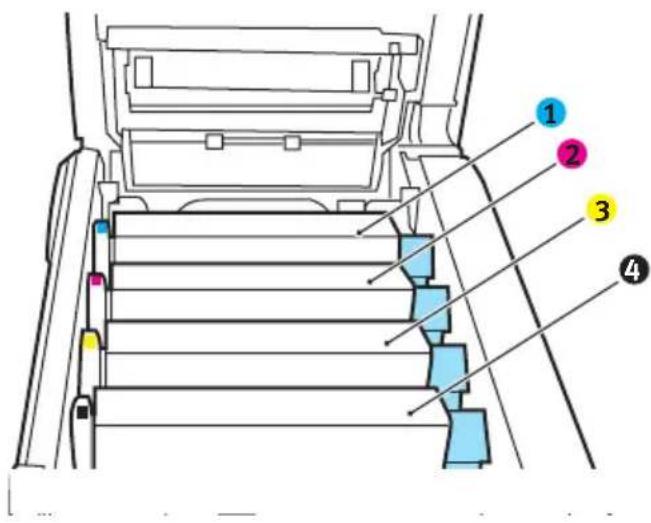

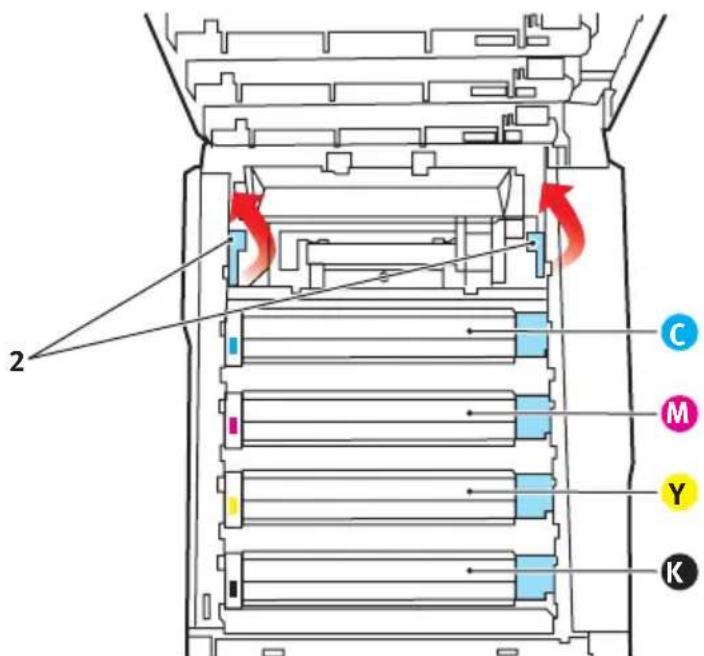

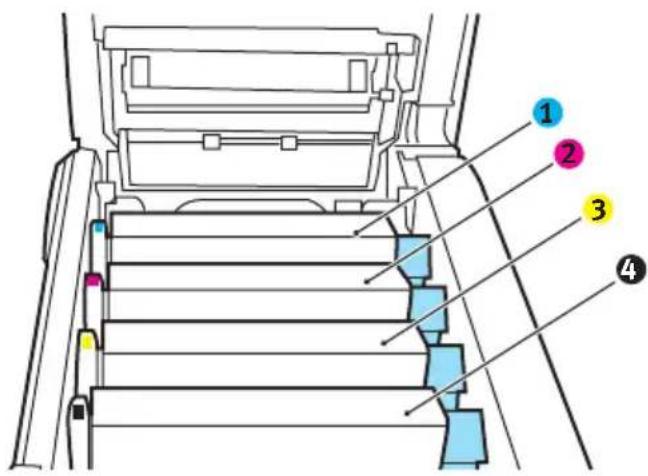

Öffnen Sie die obere Abdeckung, merken Sie sich die Anordnung der Patronen, ziehen Sie den farbigen Hebel, entnehmen Sie die alte Patrone, setzen Sie die neue ein und drücken Sie den Hebel zurück. Schließen Sie die Abdeckung.

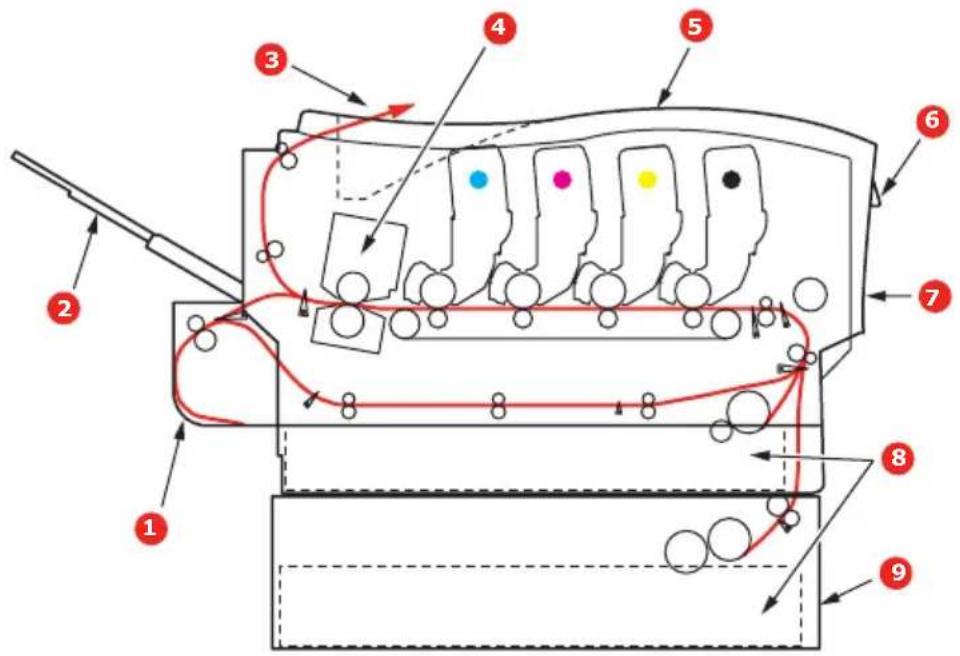

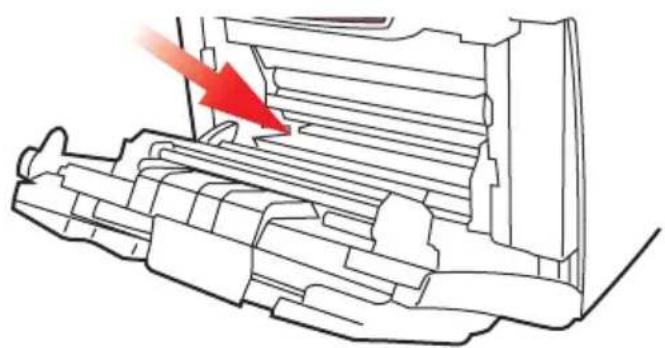

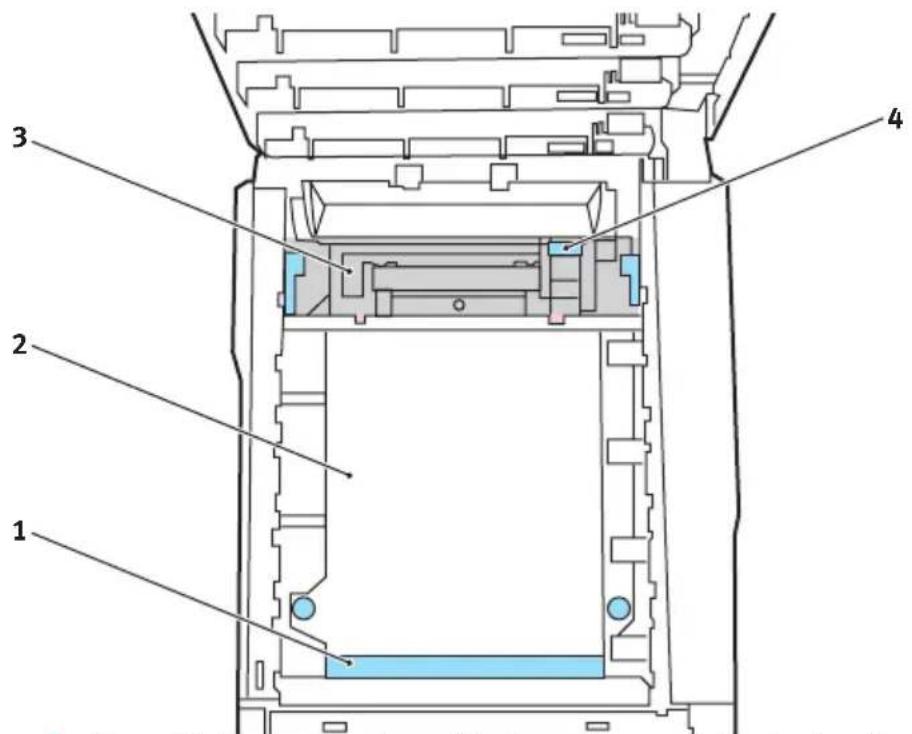

Wie behebe ich einen Papierstau?

Öffnen Sie die obere Abdeckung, entfernen Sie die Bildtrommeln, ziehen Sie gestautes Papier vorsichtig aus dem Transportband oder Fixierer. Verwenden Sie keine spitzen Gegenstände. Setzen Sie die Trommeln wieder ein und schließen Sie die Abdeckung.

Wie ändere ich die Anzeigesprache?

Drücken Sie die Menütaste, navigieren Sie zu 'Sprache' (Language), wählen Sie die gewünschte Sprache aus der Liste (z.B. Deutsch) und bestätigen Sie mit Enter.

Wie installiere ich die optionale Duplexeinheit?

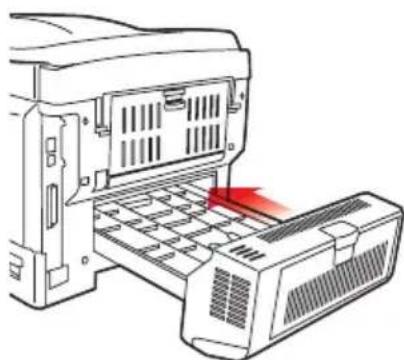

Schalten Sie den Drucker aus und ziehen Sie den Netzstecker. Schieben Sie die Duplexeinheit in die dafür vorgesehene Öffnung an der Rückseite, bis sie einrastet. Schließen Sie das Netzkabel wieder an und schalten Sie den Drucker ein.

Welche Papiersorten werden unterstützt?

Normalpapier, Briefkopf, Folien, Etiketten, Recyclingpapier, Karton, Glanzpapier und mehr. Das Gewicht von 64 bis 203 g/m² je nach Fach.

Wie drucke ich beidseitig (Duplex)?

Die Duplexeinheit muss installiert sein. Wählen Sie im Druckertreiber oder Menü 'Drucken' die Option 'Duplex' und die Bindungsart (lange oder kurze Kante).

Wie setze ich den Drucker auf die Werkseinstellungen zurück?

Navigieren Sie im Bedienfeld zu 'Wartungsmenü' > 'Menü rücksetzen' und bestätigen Sie mit Enter. Der Drucker stellt alle Einstellungen auf die Standardwerte zurück.

Wie reinige ich den LED-Kopf?

Öffnen Sie die obere Abdeckung, entnehmen Sie die Bildtrommeln, und wischen Sie den LED-Kopf vorsichtig mit einem trockenen, fusselfreien Tuch ab. Setzen Sie die Trommeln wieder ein und schließen Sie die Abdeckung.

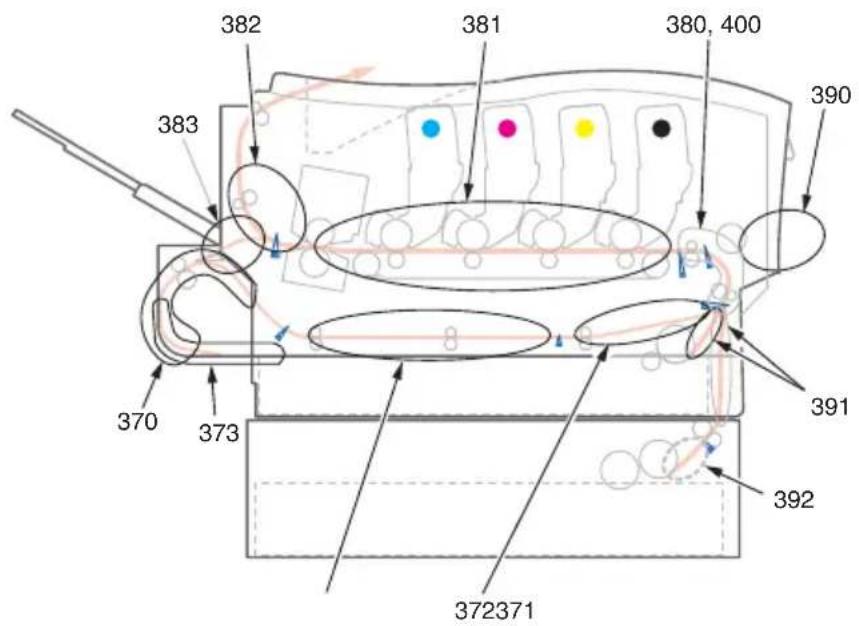

Was bedeuten die Fehlercodes bei Papierstau?

Die Codes 370-400 geben die Stelle des Papierstaus an: 370-373 für Duplexeinheit, 380-382 für Einzug/Ausgabe, 390-392 für Mehrzweckfach/Kassette. Siehe Kapitel 'Papierstaus beheben' im Handbuch.

BEDIENUNGSANLEITUNG C5750 OKI

Benutzerhandbuch

C5750

C5950

Es wurden alle Anstrengungen unternommen, um sicherzustellen, dass die in dieser Veröffentlichung enthaltenen Informationen vollständig und richtig sind und dem aktuellsten Stand entsprechen. Der Hersteller übernimmt keinerlei Verantwortung für die Konsequenzen von Irrtümern außerhalb der Kontrolle des Unternehmens. Zudem kann der Hersteller keine Garantie dafür übernehmen, dass durch andere Hersteller vorgenommene Änderungen an Software und Geräten, die in diesem Handbuch erwähnt werden, die Gültigkeit der hierin enthaltenen Informationen unbeeinträchtigt lassen. Die Erwähnung von Software-Produkten von Drittherstellern lässt nicht notwendigerweise den Schluss zu, dass sie vom Hersteller empfohlen werden.

Obwohl größte Sorgfalt darauf verwendet wurde, die hierin enthaltenen Informationen so akkurat und hilfreich wie möglich weiterzugeben, übernehmen wir keinerlei Garantie hinsichtlich ihrer Genauigkeit und Vollständigkeit.

Die aktuellsten Treiber und Handbücher stehen auf der Oki Europe Website zur Verfügung: http://www.okiprintingsolutions.com

Copyright © 2007. Alle Rechte vorbehalten.

Oki und Microline sind eingetragene Marken von Oki Electric Industry Company Ltd.

Energy Star ist eine Marke der United States Environmental Protection Agency.

Hewlett-Packard, HP und LaserJet sind Marken der Hewlett-Packard Company.

Microsoft, MS-DOS und Windows sind eingetragene Marken der Microsoft Corporation.

Apple, Macintosh, Mac und Mac OS sind eingetragene Marken von Apple Computer.

Andere Produkt- und Markennamen sind eingetragene Marken oder Marken der jeweiligen Unternehmen.

Als Teilnehmer am Energy Star-Programm hat der Hersteller festgestellt, dass dieses Gerät den Energy Star-Richtlinien zur Energieeinsparung entspricht.

Dieses Produkt entspricht den Anforderungen der Richtlinien des EU-Rates 2004/108/EC (EMV), 2006/95/EC (LVD) und 1999/5/EC (R&TTE), ggf. ergänzt, in der Angleichung der Rechtsvorschriften der Mitgliedsstaaten in Bezug auf die elektromagnetische Verträglichkeit, die Niederspannung und Funk- und Telekommunikationsendgeräte.

Beachten Sie, dass alle Bildschirmabbildungen in diesem Handbuch auf Microsoft Windows XP basieren. Wenn Sie ein anderes Betriebssystem verwenden, können sich die Abbildungen also unterscheiden. Das Prinzip ist jedoch das Gleiche.

ERSTE HILFE IM NOTFALL

Seien Sie beim Umgang mit dem Tonerpulver vorsichtig.

Wenn Tonerpulver geschluckt wird, führen Sie Erbrechen herbei, und begeben Sie sich in ärztliche Hilfe. Ist eine Person bewusstlos, darf nie versucht werden, Erbrechen herbeizuführen.

Wenn es eingeatmet wird, bringen Sie die Person an die frische Luft. Begeben Sie sich unverzüglich in ärztliche Behandlung.

Sollte Tonerpulver in die Augen gelangen, spülen Sie es mindestens 15 Minuten mit viel Wasser aus. Schließen Sie die Augenlider nicht. Begeben Sie sich unverzüglich in ärztliche Behandlung.

Verschütteter Toner kann mit kaltem Wasser und Seife abgewaschen werden, damit keine Flecken auf der Haut oder Kleidung bleiben.

HERSTELLER

Oki Europe Limited (firmiert unter dem Namen OKI Printing Solutions)

Central House

Balfour Road

Hounslow

TW3 1HY

Großbritannien

Sollten Sie Fragen zu Vertrieb, Support oder allgemeiner Art haben, wenden Sie sich an Ihren Händler vor Ort

INFORMATIONEN ZUR UMWELT

Erste Hilfe im Notfall 3

Hersteller.... 3

Import in die EU/autorisierter Vertreter. 3

Informationen zur Umwelt 3

Inhalt 4

Allgemeine Hinweise und Warnhinweise ..... 6

Einführung 7

Übersicht über den Drucker 9

Ändern der Anzeigesprache 11

Empfehlungen für Papier 12

Kassetten 13

Mehrzweckfach.... 13

Face down stacker (Ablagefach für Vorderseite unten). 14

Face up stacker (Ablagefach für Vorderseite oben) . . . 14

Duplexeinheit. 14

Einlegen von Papier 15

Kassetten 15

Betrieb 20

Verwenden des Geräts 20

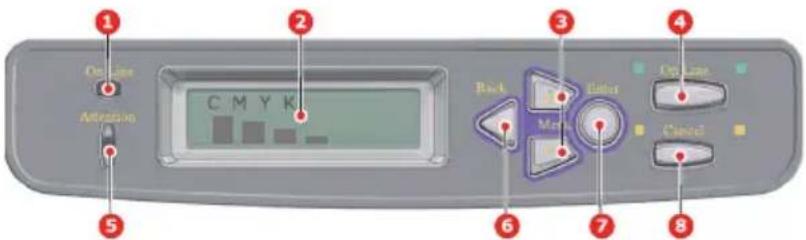

Menüfunktionen 21

Bedienfeld: 21

Einstellungen ändern – Benutzer 22

Einstellungen ändern – Administrator ..... 24

Menüs 25

Verbrauchsmaterialien ersetzen. 62

Toner: 62

Bildtrommel: 62

Transportband: 62

Fixierer: 63

Bestellnummern der Verbrauchsmaterialien ..... 63

Tonerpatrone ersetzen 64

Bildtrommel ersetzen. 69

Transportband ersetzen. 74

Fixierer ersetzen. 77

Reinigen des LED-Kopfes 80

Upgrades installieren 81

Duplexeinheit. 81

Festplattenlaufwerk 87

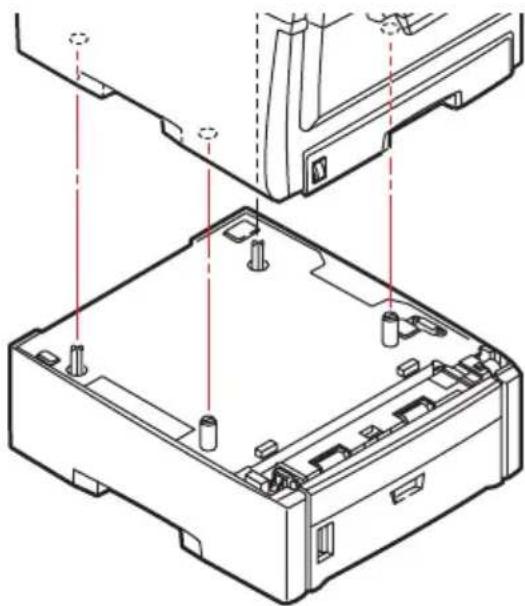

Weiteres Papierfach 90

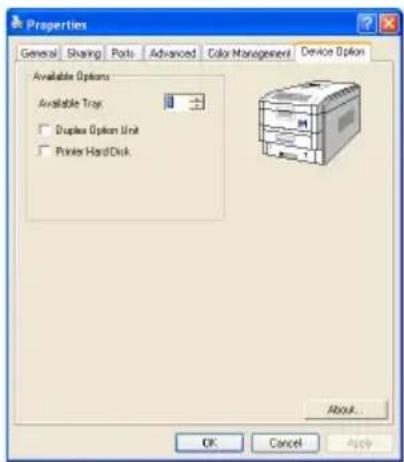

Einstellen der Windows-Druckertreiber ..... 91

Druckerschrank 91

Papierstaus beheben. 92

Technische Daten 103

Standardeinstellungen ab Werk 106

Stichwortverzeichnis. 114

Oki Kontaktdaten 115

ALLGEMEINE HINWEISE UND WARNHINWEISE

HINWEIS:

Hinweise werden in diesem Handbuch so dargestellt. Ein

Hinweis enthält zusätzliche, den Haupttext ergänzende

Informationen, die Ihnen helfen, das Produkt zu verwenden

und zu verstehen.

ACHTUNG!

„Achtung“ wird in diesem Handbuch wie hier dargestellt verwendet. „Achtung“ bietet weitere Informationen, die bei Nichtbeachtung zu Fehlfunktionen oder Geräteschäden führen können.

VORSICHT!

„Vorsicht“ wird in diesem Handbuch wie hier dargestellt verwendet. „Vorsicht“ bietet weitere Informationen, die bei Nichtbeachtung Risiken bergen oder zu Körperverletzung führen können.

EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb dieses Farbdruckers von Oki Printing Solutions! Ihr neuer Drucker verfügt über fortschrittliche Funktionen und erstellt lebendige Farbdrucke sowie scharfe Schwarzweißdrucke mit hoher Geschwindigkeit auf einer Reihe von Druckmedien für das Büro.

Der Drucker weist die folgenden Merkmale auf:

Die ProQ2400 Mehrstufentechnologie verleiht Ihren Dokumenten Fotoqualität durch subtile Farbtöne und Farbverläufe.colour
Schneller Farbdruck von attraktiven Farbpräsentationen und anderen Dokumenten mit bis zu 22 (C5750) oder 26 (C5950) Seiten pro Minute in Vollfarbe
Schneller und effizienter Schwarzweißdruck von allgemeinen Dokumenten, die keine Farbe erfordern, mit bis zu 32 Seiten pro Minute
Druckauflösung 600 x 600 dpi (dots per inch = Punkte pro Zoll), 1200 x 600 dpi und ProQ2400 für Bildreproduktion hoher Qualität mit feinsten Details
Einzeldurchlauf-Farbdigital-LED-Technologie für schnelle Druckverarbeitung
Dienstprogramm Profile Assistant, mit dem Sie ICC-Profile auf Ihre Festplatte herunterladen können (Festplattenlaufwerk erforderlich)
Emulation von PostScript 3, PCL 5C, PCL 6 und Epson FX für Betrieb nach Industriestandard und Kompatibilität mit den meisten Computerprogrammen
Netzwerkanschluss über 10Base-T und 100Base-TX zur gemeinsamen Nutzung dieses wertvollen Geräts mit anderen Anwendern im Büronetzwerk
Photo Enhance-Modus für optimalen Ausdruck fotografischer Bilder (nur Windows PCL-Treiber)
„Fragen Sie Oki“ – diese benutzerfreundliche Funktion für Windows bietet eine direkte Verknüpfung vom Druckertreiberbildschirm zu einer dedizierten Website mit speziellen Informationen über das Druckermodell, mit

dem Sie arbeiten. Dort finden Sie alle Hinweise, Tipps und die Unterstützung, die Sie eventuell benötigen, um Ihren Oki-Drucker optimal einzusetzen.

Plugin „WebPrint Internet Explorer“ – eine weitere Funktion für Windows, mit der Sie Webseiten optimal ausdrucken können.
Mit dem Dienstprogramm Template Manager 2007 für Windows können Sie auf einfache Weise Visitenkarten, Banner und Etiketten entwerfen und ausdrucken.

Die folgenden Funktionen sind als Sonderzubehör erhältlich:

Automatischer Zweiseitendruck (Duplexdruck) für wirtschaftlichen Papierverbrauch und kompakten Druck von größeren Dokumenten (Standard bei dn-Modellen)
Zusätzliches Papierfach zum Einlegen von weiteren 530 Blatt, um Bedienvorgänge einzusparen oder verschiedene Papiersorten wie Briefpapier, andere Papiergrößen oder andere Druckmedien verfügbar zu haben

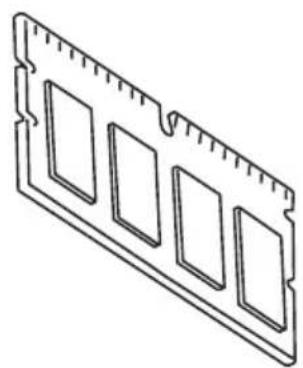

Zusätzlicher Speicher, der das Drucken komplexerer Seiten ermöglicht (z. B. Banner in hoher Auflösung)
Internes Festplattenlaufwerk zum Speichern von Overlays, Makros und ladbaren Schriftarten sowie zum automatischen Sortieren von mehreren Exemplaren mehrseitiger Dokumente und Download von ICC-Profilen
Druckerschrank

ÜBERSICHT ÜBER DEN DRUCKER

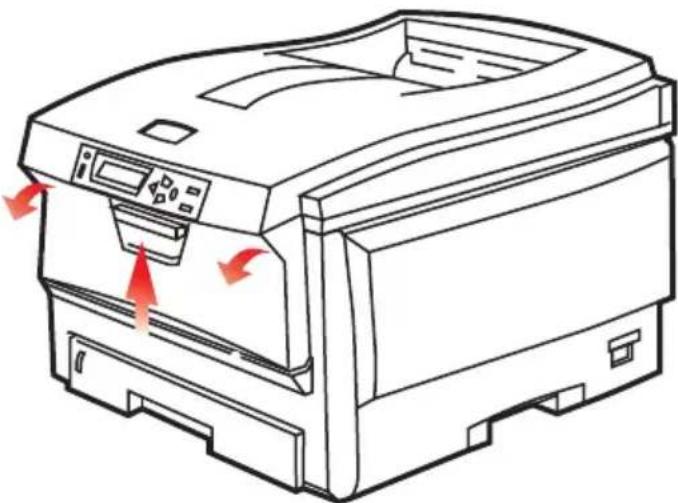

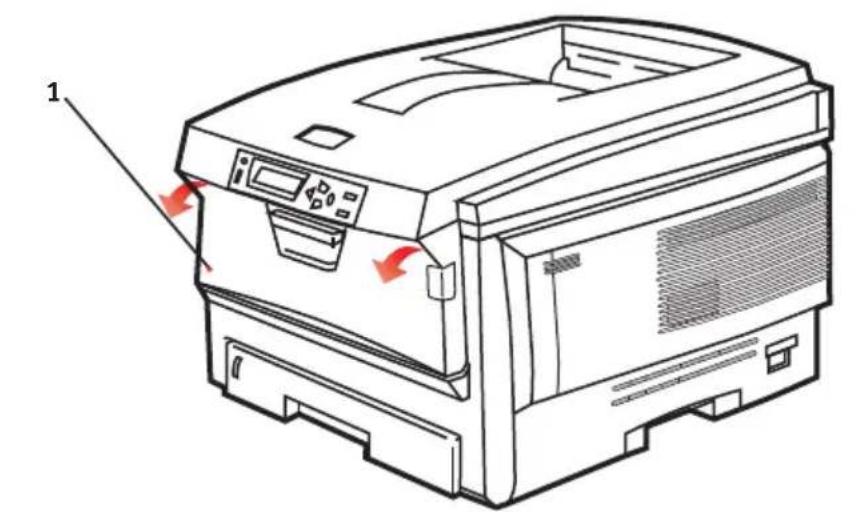

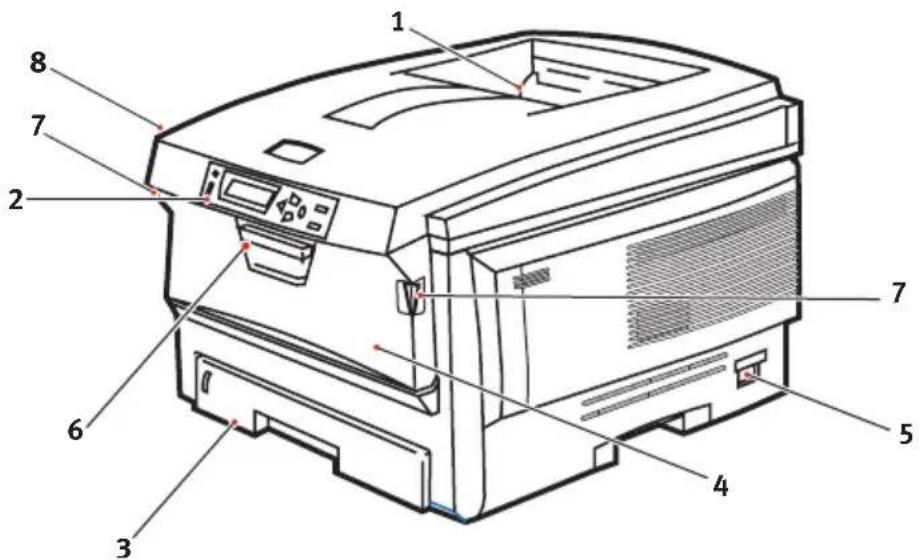

VORDERANSICHT

1. Ablagefach, Vorderseite unten Standard- Ausgabebereich für gedruckte Seiten. Nimmt bis zu 250 Blatt von 80 g/m² auf.

2. Bedienfeld. Menügesteuerte Bedienelemente und LCD-Anzeige.

3. Papierkassette Standardkassette für leeres Papier. Nimmt bis zu 300 Blatt von 80 g/m² auf.

4. Mehrzweckfach (80g/m²) Dient zum Zuführen von schwerem Papier, Briefumschlägen und anderen Spezialmedien. Dient außerdem zum manuellen Zuführen von Einzelblättern bei Bedarf.

5. Ein/Aus-Schalter.

6. Hebel für die vordere Abdeckung
7. Hebel für das Mehrzweckfach

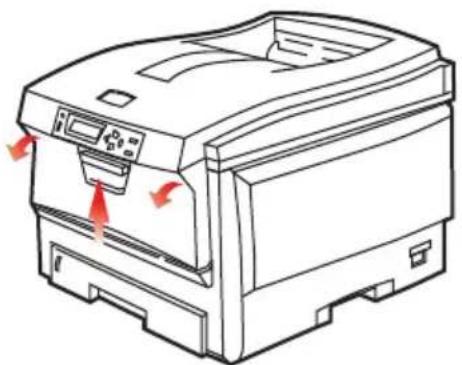

8. Entriegelungstaste der oberen Abdeckung

Für die LCD-Anzeige können verschiedene Sprachen gewählt werden. (Siehe „Ändern der Anzeigesprache“ auf Seite 11.)

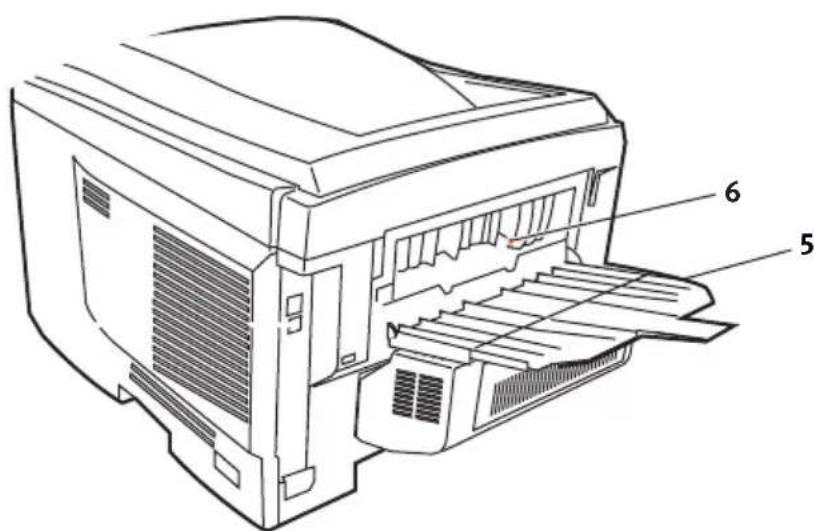

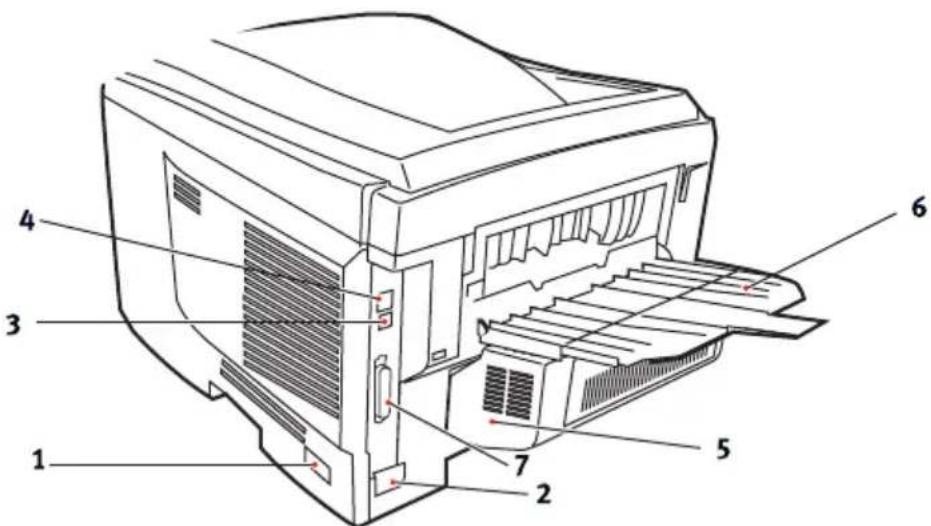

RÜCKANSICHT

Dargestellt sind das Anschlussfeld, das rückwärtige Ausgabefach und der Einschub für die optionale Duplexeinheit (für zweiseitigen Druck).

1. Ein/Aus-Schalter.2. Wechselstrom-Netzanschluss3. USB-Schnittstelle

4. Netzwerkschnittstelle*5. Duplexeinheit (sofern installiert)6. Rückwärtiges Ausgabefach, 100 Blatt, Vorderseite oben7. Parallele Schnittstelle

* Die Netzwerkschnittstelle besitzt einen Schutzstecker, der entfernt werden muss, damit eine Verbindung hergestellt werden kann.

Wenn das rückwärtige Ausgabefach aufgeklappt ist, wird das Papier hier ausgegeben und mit der Vorderseite nach oben abgelegt. Dieses Ausgabefach dient hauptsächlich für schwere Druckmedien. Bei Verwendung in Verbindung mit dem Mehrzweckezinzug wird das Papier fast eben durch den Drucker transportiert. Dann wird das Papier im Transportweg nicht mehr gebogen, sodass Medien bis zu 203 g/m² transportiert werden können.

ÄNDERN DER ANZEIGESPRACHE

Die Standardsprache, in der der Drucker Meldungen ausgibt und Berichte druckt, ist Englisch. Folgende Sprachen stehen zur Auswahl:

Deutsch Dänisch

Französisch Niederländisch

Italienisch Türkisch

Spanisch Portugiesisch

Schwedisch Polnisch

Russisch Griechisch

Finnisch Tschechisch

Ungarisch Norwegisch

HINWEIS:

1. Diese Liste ist weder endgültig noch vollständig.

2. Dem Produkt (dem Dienstprogramm zum Einstellen der Bedienfeldsprache) liegt eine Beschreibung bei, die zeigt, wie die Sprache geändert werden kann.

EMPFEHLUNGEN FÜR PAPIER

Der Drucker kann verschiedene Papiersorten mit einer Reihe von Papiergewichten und -größen sowie Transparentfolien und Briefumschläge bedrucken. Dieser Abschnitt enthält allgemeine Empfehlungen zur Wahl der Druckmedien und ihrer Verwendung.

Die beste Leistung wird mit Standardpapier mit einem Gewicht von 75 bis 90 g/m², das für Verwendung in Kopierern und Laserdruckern vorgesehen ist, erhalten. Geeignete Produkte sind:

Arjo Wiggins Conqueror Colour Solutions 90 g/m²
Colour Copy von Neusiedler.

Stark geprägtes oder sehr grob strukturiertes Papier wird nicht empfohlen.

Vorbedrucktes Briefpapier kann verwendet werden, aber die Druckfarbe muss die hohen Fixiertemperaturen, die beim Drucken zur Anwendung kommen, aushalten können.

Briefumschläge dürfen nicht verzogen, wellig oder andersweitig verformt sein. Die Verschlussklappe sollte rechteckig sein. Der Kleber muss der hohen Fixiertemperatur im Drucker widerstehen können. Fensterbriefumschläge sind nicht geeignet.

Transparentfolien sollten für Verwendung in Kopierern und Laserdruckern vorgesehen sein. Wir empfehlen Oki Printing Solutions Transparentfolien (Bestellnr. 01074101). Vermeiden Sie vor allem Transparentfolien, die manuell mit Marker-Stiften beschriftet werden sollen. Sie schmelzen im Fixierer und beschädigen ihn.

Etiketten sollten für die Verwendung in Kopierern und Laserdruckern vorgesehen sein. In diesem Fall ist das gesamte Trägerblatt von Etiketten bedeckt. Der Drucker kann durch andere Arten von Etiketten beschädigt werden, wenn sich Etiketten beim Druckvorgang lösen.

GRÖBE ABMESSUNGEN GEWICHT (G/M²)

A6 (nur 105 x 148 mmKassette 1)
A5 148 x 210 mm
B5 182 x 257 mm	Leicht 64 - 74 g/m ^2
Executive 184,2 x 266,7 mm	Mittel 75 - 104 g/m ^2
A4 210 x 297 mm	Schwer 105 - 120 g/m ^2
Letter 215,9 x 279,4 mm	Sehr schwer 121 - 203 g/m ^2 (Kassette 2/nur MZ-Fach)
Legal 13 Zoll 216 x 330 mm
Legal 13,5 Zoll 216 x 343 mm
Legal 14 Zoll 216 x 356 mm

Wenn in einem weiteren Fach (2. Kassette, wenn vorhanden, oder Mehrzweckfach) das gleiche Papier vorhanden ist, kann der Drucker automatisch auf dieses Fach umschalten, sobald die verwendete Kassette leer wird. Beim Drucken aus Windows-Anwendungen ist diese Funktion in den Treibereinstellungen deaktiviert. (Siehe „Druckereinstellungen unter Windows“ weiter unten in diesem Handbuch.) Beim Drucken aus anderen Systemen ist diese Funktion im Menü Drucken aktiviert. (Siehe „Menüfunktionen“ weiter unten in diesem Handbuch.)

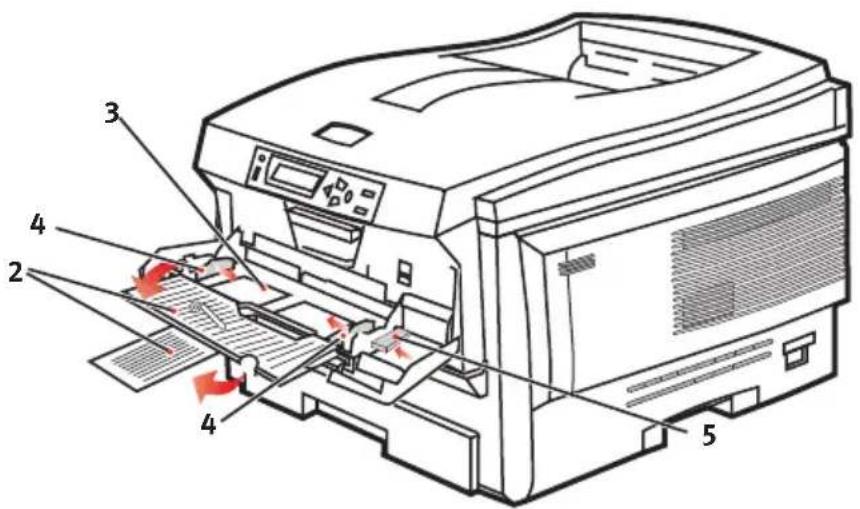

M EHRZWECKFACH

Das Mehrzweckfach ist für die gleichen Papiergrößen wie die Kassetten ausgelegt, jedoch für Papiergewichte bis 203 g/m². Verwenden Sie für dickes Papier immer die rückwärtige Papierablage für Vorderseite oben. Dann ist der Papiertransportweg durch den Drucker fast gerade.

Über das Mehrzweckfach können Papierbreiten ab 100 mm und Längen bis zu 1200 mm (Bannerdruck) zugeführt werden.

Verwenden Sie für Papierlängen über 356 mm (Legal 14 Zoll) Papier mit einem Gewicht zwischen 90 g/m² und 128 g/m² sowie das rückwärtige Ablagefach für Vorderseite oben.

Verwenden Sie das Mehrzweckfach zum Bedrucken von Briefumschlägen und Transparentfolien. Bis zu 50 Transparentfolien oder 10 Briefumschläge können gleichzeitig eingelegt werden, wenn der Stapel nicht höher als 10 mm ist.

Papier und Transparentfolien müssen mit der Druckseite nach oben und der Vorderkante in den Drucker weisend eingelegt

werden. Verwenden Sie nicht die Funktion Duplexdruck (Zweiseitendruck).

FACE DOWN STACKER (ABLAGEFACH FÜR VORDERSEITE UNTEN)

Das Ablagefach für Vorderseite unten kann bis zu 250 Blatt Standardpapier von 80 g/m² aufnehmen, es ist für Papiergewichte bis 176 g/m² geeignet. Seiten, die in aufsteigender Reihenfolge (Seite 1 zuerst) gedruckt werden, werden in aufsteigender Reihenfolge abgelegt (letzte Seite oben, Vorderseite unten).

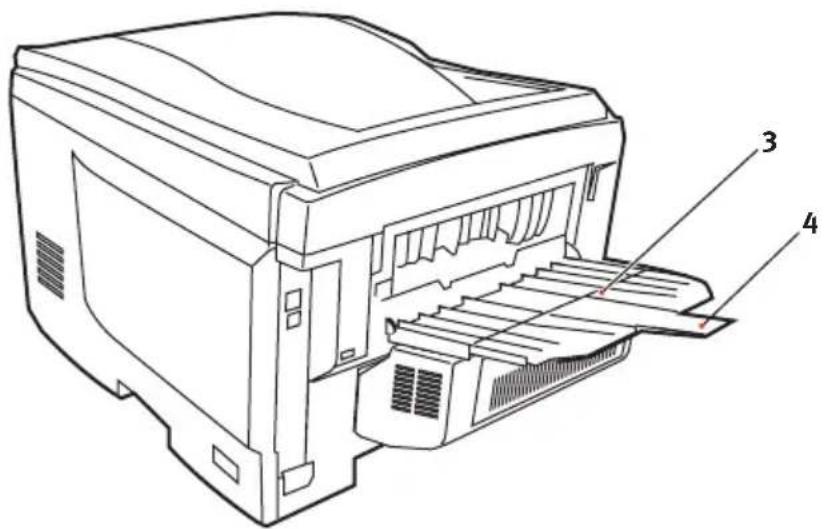

FACE UP STACKER (ABLAGEFACH FÜR VORDERSEITE OBEN)

Für den Gebrauch muss das Ablagefach für Vorderseite oben an der Rückseite des Druckers geöffnet und die Papierstütze herausgezogen werden. In diesem Zustand wird das Papier unabhängig von der Einstellung des Treibers hier ausgegeben.

Das Ablagefach für Vorderseite oben kann bis zu 100 Blatt Standardpapier von 80 g/m² aufnehmen, es ist für Papiergewichte bis 203 g/m² geeignet.

Verwenden Sie für Papiergewichte über 176g/m² immer dieses Ablagefach und das Mehrzweckfach.

DUPLEXEINHEIT

Dieses Sonderzubehörteil bietet automatischen Zweiseitendruck auf den gleichen Papiersorten wie Kassette 2 (d. h. alle Kassetten-Papiergrößen außer A6) und auf Papiergewichten von 75 bis 105 g/m².

HINWEIS

Die Duplexeinheit gehört bei dn-Modellen zur

Standardausstattung.

EINLEGEN VON PAPIER

KASSETTEN

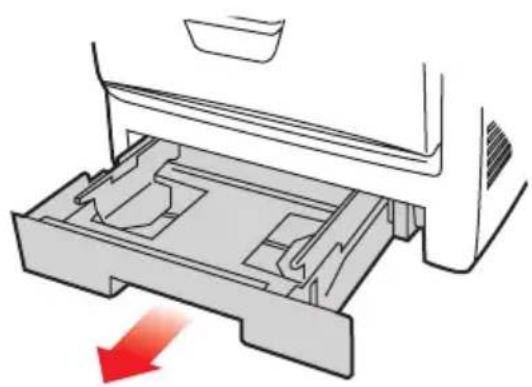

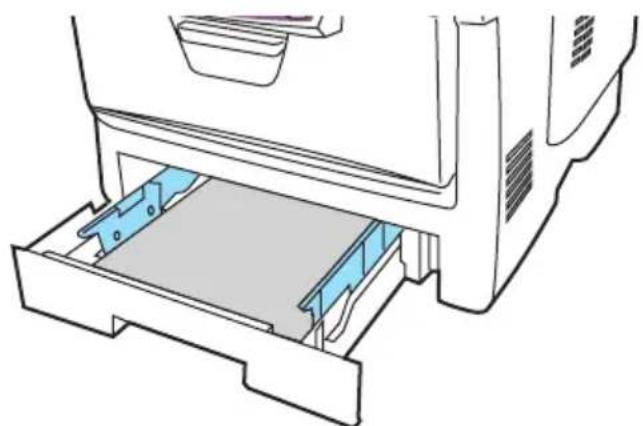

1. Entnehmen Sie die Papierkassette aus dem Drucker.

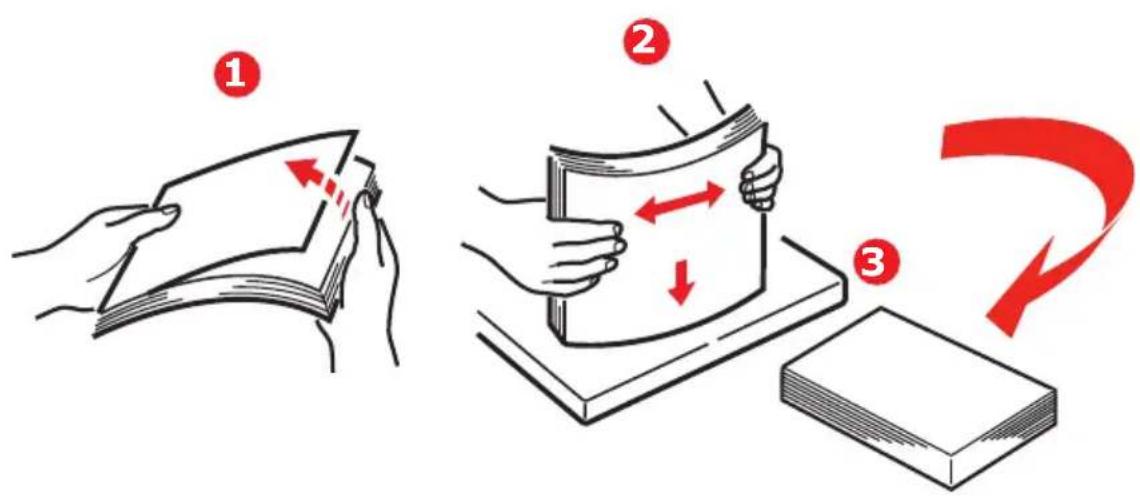

1. Fächern Sie das einzulegende Papier an den Kanten (1) und in der Mitte (2) auf, damit keine Seiten aneinander haften, und stoßen Sie die Kanten des Papierstapels auf eine ebene Fläche auf, um sie miteinander auszurichten (3).

1. Legen Sie Papier mit Briefkopf wie abgebildet mit der Vorderseite nach unten und der oberen Kante zur Vorderseite des Druckers weisend ein.

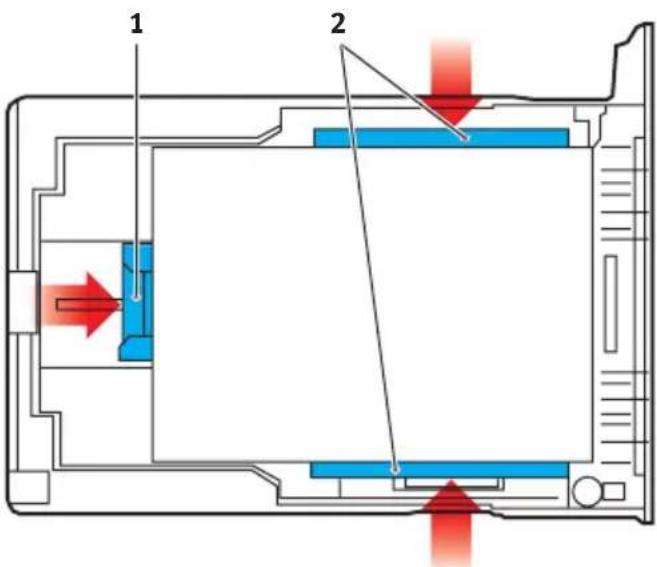

1. Stellen Sie den hinteren Papieranschlag (1) und die Papierführungen (2) auf die Größe des verwendeten Papiers ein.

So verhindern Sie Papierstaus:

Lassen Sie keinen Freiraum zwischen dem Papier und den Papierführungen und dem hinteren Anschlag.

Legen Sie nicht zu viel Papier in die Papierkassette ein. Die Kapazität ist abhängig von der Papiersorte.

Legen Sie kein beschädigtes Papier ein.

Legen Sie nicht gleichzeitig Papier unterschiedlicher Größe ein.

Ziehen Sie die Papierkassette nicht während des Druckvorgangs heraus (außer wie unten für die zweite Kassette beschrieben).

Schließen Sie die Papierkassette vorsichtig.

1. Wenn der Drucker über zwei Papierkassetten verfügt und aus der ersten (oberen) Kassette gedruckt wird, können Sie die zweite (untere) Kassette während des Druckvorgangs herausziehen, um Papier einzulegen.

Wenn Sie jedoch aus der zweiten (unteren Kassette) drucken, ziehen Sie nicht die erste (obere) Kassette heraus. Ansonsten verursachen Sie einen Papierstau.

1. Zum Drucken mit der Vorderseite nach unten muss die rückwärtige Papierausgabe (3) für Vorderseite oben geschlossen sein (das Papier wird oben auf dem Drucker ausgegeben). Die Kapazität beträgt, abhängig vom Papiergewicht, etwa 250 Blatt.
2. Zum Drucken mit der Vorderseite nach oben müssen die rückwärtige Papierausgabe (3) geöffnet und die Papierstütze (4) herausgezogen sein. Das Papier wird in der umgekehrten Reihenfolge des Drucks abgelegt. Die Kapazität des Ausgabefachs beträgt, abhängig vom Papiergewicht, etwa 100 Blatt.
3. Verwenden Sie für dickes Papier (Pappe usw.) stets die rückwärtige Papierablage für Vorderseite oben.

Während des Druckens darf die rückwärtige Papierausgabe nicht geöffnet oder geschlossen werden, weil dadurch ein Papierstau verursacht werden kann.

MEHRZWECKFACH

1. Öffnen Sie das Mehrzweckfach (1).
2. Klappen Sie die Papierstützen aus (2).

1. Drücken Sie die Papierauflagefläche (3) vorsichtig nach unten, damit sie einrastet.
2. Legen Sie Papier ein, und stellen Sie die Papierführungen (4) auf die Größe des verwendeten Papiers ein.

Für Einseitendruck auf Papier mit Briefkopf legen Sie das Papier mit dem Briefkopf nach oben und der oberen Kante zum Drucker weisend in das Mehrzweckfach ein.

Für Zweiseitendruck (Duplex) auf Papier mit Briefkopf legen Sie das Papier so ein, dass sich der Briefkopf auf der Unterseite befindet und die obere Kante vom Drucker weg zeigt. (Für diese Funktion muss die optionale Duplexeinheit installiert sein.)
Briefumschläge müssen mit der Vorderseite nach oben, der oberen Kante nach links und der kurzen Kante in den Drucker weisend eingelegt werden. Wählen Sie für Drucken auf Briefumschläge nicht Duplexdruck.
Die Papierkapazität darf etwa 50 Blatt bzw. 10 Briefumschläge nicht überschreiten. Die maximale Stapelhöhe beträgt 10 mm.

1. Drücken Sie die Fachverriegelungstaste (5) nach innen, um die Papierauflagefläche zu lösen, sodass das Papier angehoben und gehalten wird.

Stellen Sie im Menü Papiersorten die richtige Papiergröße für das Mehrzweckfach ein (siehe „Menüfunktionen“).

BETRIEB

VERWENDEN DES GERÄTS

Einzelheiten zur Verwendung des Geräts und anderer optionaler Zubehörteile und das effiziente und effektive Drucken von Aufträgen entnehmen Sie dem Handbuch Drucken und dem Barcode Guide (Barcode-Handbuch).

Ausführliche Informationen darüber, wie Sie auf die Druckersicherheitsfunktionen zugreifen und diese verwenden, entnehmen Sie dem Sicherheitshandbuch.

MENÜFUNKTIONEN

Dieser Abschnitt enthält eine Liste der Menüs, auf die Sie über die Bedienelemente am Bedienfeld des Druckers zugreifen und die im LCD-Fenster angezeigt werden.

BEDIENFELD:

1.ONLINE-LED	EIN: Bereit, Daten zu empfangen.BLINKT: Daten werden verarbeitet.AUS: Offline.	2.ANZEIGE Zeigt den Druckerstatus und alle Fehlermeldungen an.
3.MENU-Tasten (Menü) (+/-)	Ruft den MENU-Modus auf. Blättert im MENÜ-Modus zum vorherigen oder zum nächsten Menüpunkt. Bei Drücken für 2 Sekunden oder länger wird schneller geblättert.	4.Taste ONLINE	Schaltet zwischen ONLINE und OFFLINE um.Im MENÜ-Modus: Beendet den Menü-Modus und schaltet ONLINE.Startet bei Anzeige von "WRONG PAPER" (Falsches Papier) oder "WRONG PAPER SIZE" (Falsche Papiergröße) den Druck auf dem derzeit geladenen Papier.
5.ATTENTION-LED (ACHTUNG)	EIN: Eine Warnmeldung wird angezeigt. Drucken ist möglich (z. B. wenig Toner).BLINKT: Ein Fehler liegt vor. Drucken ist nicht möglich (z. B. Toner leer).AUS: Normale Bedingungen.	6.Taste BACK	Kehrt zum vorherigen übergeordneten Menüpunkt zurück.
7.Taste ENTER	Im ONLINE- oder OFFLINE-Modus: Ruft den MENÜ-Modus auf.Im MENÜ-Modus: Bestätigt die ausgewählte Einstellung.	8.Taste CANCEL	Löscht, wenn sie länger als 2 Sekunden gedrückt wird, die Daten, die soeben gedruckt oder empfangen werden.Löscht die Daten, wenn sie länger als 2 Sekunden gedrückt wird und WRONG PAPER SIZE (Falsche Papiergröße), RUN OUT OF PAPER (Kein Papier), TRAY 1 IS OPEN (Fach 1 geöffnet) oder TRAY 1 IS NOT FOUND (Fach 1 nicht gefunden) angezeigt wird.Im MENÜ-Modus: Beendet den Menü-Modus und schaltet ONLINE.

EINSTELLUNGEN ÄNDERN – BENUTZER

Es muss beachtet werden, dass die Einstellungen in den Windows-Druckertreibern in vielen Fällen Vorrang vor diesen Menüoptionen haben, sodass diese dann ignoriert werden. Für mehrere Druckertreiber-Einstellungen kann jedoch „Druckereinstellung“ vorgegeben werden. Dann kommen die in den Druckermenüs vorgenommenen Einstellungen zur Anwendung.

Etwaige Standardeinstellungen ab Werk sind in den nachstehenden Tabellen durch Fettdruck gekennzeichnet.

Im normalen Betriebszustand, der als „Bereitschaft" bezeichnet wird, wird „ONLINE" im LCD des Druckers angezeigt. Um in diesem Zustand auf das Menüsystem zuzugreifen, drücken Sie die Tasten +/- auf dem Bedienfeld. Dann können Sie die Liste der Menüs in Aufwärts- oder Abwärtsrichtung durchlaufen, bis das gewünschte Menü angezeigt wird. Gehen Sie anschließend wie folgt vor:

1. Drücken Sie ENTER (Eingabe), um das Menü zu aktivieren.
2. Bewegen Sie sich mit den Tasten +/- in Aufwärts- oder Abwärtsrichtung durch die Menüoptionen. Sobald das Element angezeigt wird, das Sie ändern möchten, drücken

Sie ENTER (Eingabe), um dessen Untermenüs anzuzeigen.

1. Bewegen Sie sich mit den Tasten +/- in Aufwärts- oder Abwärtsrichtung durch die Untermenüoptionen. Sobald das Element angezeigt wird, das Sie ändern möchten, drücken Sie ENTER (Eingabe), um die Einstellung anzuzeigen.

2. Bewegen Sie sich mit den Tasten +/- in Aufwärts- oder Abwärtsrichtung durch die für diese Untermenüoption verfügbaren Einstellungen. Sobald das Element angezeigt wird, das Sie ändern möchten, drücken Sie ENTER (Eingabe), um die Einstellung anzuzeigen. Ein Sternzeichen (*) erscheint neben dieser Einstellung, um darauf hinzuweisen, dass sie jetzt wirksam ist.

3. Führen Sie eine der folgenden Bedienungen aus:

Drücken Sie erneut BACK, um zur Liste der Menüs zu gehen.

oder...

Drücken Sie die Taste ON-LINE oder CANCEL (Abbrechen), um das Menüsystem zu verlassen und in den Bereitschaftsmodus zurückzukehren.

EINSTELLUNGEN ÄNDERN - ADMINISTRATOR

Sie können für jede Kategorie einstellen, ob Sie im Benutzermenü aktiviert oder deaktiviert werden soll.

Deaktivierte Kategorien werden im Benutzermenü nicht angezeigt. Die Einstellungen können nur von einem Systemadministrator geändert werden.

1. Schalten Sie den Drucker AUS.

2. Schalten Sie den Drucker EIN, und halten Sie dabei die TasteENTER (Eingabe) gedrückt.
   Wenn ADMIN MENU (Administratormenü) angezeigt wird, lassen Sie die Taste los.

3. Drücken Sie die Taste ENTER (Eingabe).

4. Wenn ENTER PASSWORD (Kennwort eingeben) angezeigt wird, drücken Sie wiederholt die Taste MENU+ (Menü+) oder MENU- (Menü-), um die erste Zeile des Kennworts anzuzeigen. Drücken Sie dann die Taste ENTER (Eingabe).

5. Geben Sie Ihr 4 bis 9 Zeichen langes Kennwort ein.

Die Voreinstellung ist aaaaaa.

1. Drücken Sie MENU+ (Menü+), bis die Kategorie angezeigt wird, die Sie ändern möchten.

2. Drücken Sie die Taste ENTER (Eingabe).

3. Drücken Sie MENU+ (Menü+) oder MENU- (Menü-), bis der Menüpunkt angezeigt wird, den Sie ändern möchten.

4. Drücken Sie die Taste ENTER (Eingabe).

Bei der Initialisierung des Flash-Speichers werden Sie mit der Meldung SIND SIE SICHER? zur Bestätigung aufgefordert. Bestätigen Sie, ob die Änderung durchgeführt werden soll oder nicht.

1. Um die Änderung durchzuführen, drücken Sie MENU+ (Menü+) oder MENU- (Menü-), bis YES (Ja) angezeigt wird. Drücken Sie dann die Taste ENTER (Eingabe). Der Drucker startet automatisch neu.

2. Wenn PLEASE POW OFF/SHUTDOWN COMP angezeigt wird, schalten Sie den Drucker AUS/EIN.

3. Drücken Sie MENU+ (Menü+) oder MENU- (Menü-), bis die gewünschte „Einstellung“ angezeigt wird.

4. Drücken Sie die Taste ENTER (Eingabe), um rechts von der ausgewählten Einstellung ein Sternzeichen (*) einzugeben.
5. Drücken Sie die Taste ON-LINE, um den Drucker ONLINE zu schalten.

MENÜS

DRUCKAUFTRÄGE

Dieses Menü wird nur angezeigt, wenn das Festplattenlaufwerk installiert ist. Es dient zum Drucken von Dokumenten, die auf der internen Festplatte gespeichert sind. Diese werden mit der Funktion vertraulicher Druck oder Prüfen und Drucken gespeichert. Anleitungen zur Verwendung dieser Funktionen entnehmen Sie dem Handbuch Drucken.

Sie werden zur Eingabe eines Kennworts oder einer PIN (persönliche Identifikationsnummer) aufgefordert. Die Tasten +/- dienen zur Eingabe der einzelnen Zeichen, während mit der Taste EINGABE von einer Stelle zur nächsten gewechselt wird.

BEZEICH-NUNG	MAß-NAHME	ERLÄUTERUNG
VERSCHL.AUFTRAG	NICHTGEFUNDEN/DRUCK/LÖSCHEN	Auf der Festplatte gespeicherter verschlüsselter Auftrag.Nach der Eingabe eines Kennworts wird so lange „AUFTRAG SUCHEN“ angezeigt, bis ein für das Kennwort geeigneter Auftrag gefunden wird.(Die benötige Zeit erhöht sich im Verhältnis zu der Anzahl der Aufträge, die auf der Festplatte gespeichert sind.)Die Suche, kann durch Drücken und Halten der Taste CANCEL (Abbrechen) abgebrochen werden.
VERSCHL.AUFTRAG	NICHTGEFUNDEN/DRUCK/LÖSCHEN	„NICHT GEFUNDEN“ wird angezeigt, wenn eine Datei nicht verfügbar ist.Eine der folgenden Meldungen wird angezeigt, wenn eine druckbare Datei vorhanden ist.SICHERER AUFTRAGDRUCKENLÖSCHENWennDRUCKENAusgewählt wird, werden ALLE Aufträge gedruckt.WennLÖSCHENAusgewählt wird, wird die folgende Meldung eingeblendet:SIND SIE SICHER?JANEINWennNEINAusgewählt ist, kehren Sie zum Quellmenü zurück. WennJAausgewählt wird, werden ALLE Aufträge gelöscht.
GESP.AUFTRAG	NICHTGEFUNDEN/DRUCK/LÖSCHEN	Wird zum Drucken eines auf der Festplatte gespeicherten geschützten Druckauftrags verwendet.„NICHT GEFUNDEN“ wird angezeigt, wenn eine Datei nicht verfügbar ist.Eine der folgenden Meldungen wird angezeigt, wenn eine druckbare Datei vorhanden ist.SICHERER AUFTRAGDRUCKENLÖSCHENWennDRUCKENAusgewählt wird, wirdSORTIERMODUSZAHLeingeblendet und die Anzahl der zu druckenden Seiten kann angegeben werden. Drücken Sie die TasteENTER(Eingabe).Alle angegebenen Seiten werden gedruckt.WennLÖSCHENAusgewählt wird, wird die folgende Meldung eingeblendet:SIND SIE SICHER?JANEINWennNEINAusgewählt ist, kehren Sie zum Quellmenü zurück. WennJAausgewählt wird, werden ALLE Aufträge gelöscht.

INFORMATIONEN

Dieses Menü ermöglicht das schnelle Auflisten verschiedener im Drucker gespeicherter Elemente.

BEZEICH-NUNG	MAß-NAHME	ERLÄUTERUNG
MENÜLISTE DRUCK	AUSFÜHREN Die vollständige Menüliste mit den aktuellen Einstellungen wird gedruckt.
NETZWERK AUSFÜHREN Informationen über die Netzwerkkonfiguration werden gedruckt.
DATEIEN AUSFÜHREN Eine Liste der Overlays, Makros, Schriftarten und anderer auf der Drucker-Festplatte (falls installiert) gespeicherter Dateien wird gedruckt.
PCL FONT AUSFÜHREN Eine vollständige Liste aller internen PCL-Schriftarten sowie der im ROM (Steckplatz 0), im Flash-Speicher und auf der Festplatte (falls installiert) gespeicherten Schriftarten wird gedruckt.
PSE SCHRIFT-DRUCK	AUSFÜHREN Eine vollständige Liste aller internen Schriftarten der PostScript-Emulation wird gedruckt.
PPR SCHRIFT-DRUCK	AUSFÜHREN Eine vollständige Liste aller internen Schriftarten der IBM ProPrinter III XL-Emulation einschließlich der im Flash-Speicher und auf der Festplatte geladenen Schriftarten wird gedruckt.
FX SCHRIFT DRUCK	AUSFÜHREN Eine vollständige Liste aller internen Schriftarten der Epson FX-Emulation einschließlich der im Flash-Speicher und auf der Festplatte geladenen Schriftarten wird gedruckt.
DEMO1 AUSFÜHREN Eine Demonstrationsseite mit Grafiken und Text in Farbe und Schwarzweiß wird gedruckt.
FEHLERLISTE DRU.	AUSFÜHREN Eine Liste aller Fehler und Warnungen wird gedruckt.
FARBPROFIL LISTE	AUSFÜHREN Eine Liste der gespeicherten Farbprofile wird gedruckt.

MENÜ FESTPLATTE SICHERN

Dieses Menü wird nur angezeigt, wenn das Festplattenlaufwerk installiert ist.

Diese Option sollte vor dem Ausschalten des Druckers immer gewählt werden, um zu gewährleisten, dass keine Festplattendaten verloren gehen.

BEZEICH-NUNG	EINSTEL-LUNGEN	ERLÄUTERUNG
FESTPLATTE SICHERN START	AUSFÜHREN Ein kontrolliertes Ausschalten des Druckers wird durchgeführt. Dabei wird gewährleistet, dass alle Dateien auf der internen Festplatte vor dem Ausschalten der Spannungsversorgung geschlossen werden. Schalten Sie den Drucker erst aus, wenn im Display angezeigt wird, dass die Festplatte gesichert wurde.

DRUCKEN

Dieses Menü ermöglicht die Einstellungen verschiedener Funktionen für Druckaufträge.

BEZEICH-NUNG	EINSTEL-LUNGEN	ERLÄUTERUNG
KOPIEN 1-999 Diese Option dient zum Eingeben der Anzahl der zu druckenden Exemplare eines Dokuments (1 bis 999).
DUPLEX EIN	AUS	Schaltet die Duplexfunktion (beidseitiges Drucken) EIN/AUS.
BINDUNG ANDER	LANGEN KANTE KURZEN KANTE	Setzt die Standardbindung auf SEF oder LEF
PAPIERZUFUHR KASET1 KASSETTE 2 MEHRZWECK-FACH		Mit dieser Option wird die Standardkassette für die Papierzufuhr gewählt: Kassette 1 (oben), Kassette 2 (unten, falls installiert) oder Einzug (Mehrzweckfach).
AUTOM.SCHACHTW.	EINAUS	Wenn zwei Kassetten das gleiche Papier enthalten, kann der Drucker auf die andere Papierzufuhr umschalten, wenn die benutzte während eines Druckauftrags leer wird.
SCHACHTFOLGE ABWÄRTSAUFWÄRTSPAPIERZUFUHR		Diese Option legt die Reihenfolge beim automatischen Umschalten der Papierzufuhr fest.
EINZUG-GEBRAUCH	NICHTVERWENDEN.FALSCHESPAPIER	Wenn ein zu druckendes Dokument eine Papiergröße anfordert, die nicht in der gewählten Kassette vorhanden ist, kann der Drucker stattdessen automatisch Papier aus dem Mehrzweckfach einziehen. Wenn diese Funktion nicht aktiviert ist, stoppt der Drucker und fordert zum Einlegen der richtigen Papiergröße auf.
FORMAT-PRÜFUNG	FREIGEGEBENGESPERT	Diese Einstellung gibt vor, ob der Drucker prüft, ob die eingelegte Papiergröße mit der für das Dokument angeforderten übereinstimmt.
AUFLÖSUNG 600 dpi	600 x 1200DPI600 DPI M-LEVEL	Diese Option stellt die Standard-Druckauflösung ein (dpi = Punkte pro Zoll). 600 x 1200 DPI erfordert mehr Speicher und Verarbeitungszeit, druckt aber in höherer Qualität.
TONER-SPARMODUS	EINAUS	Dieser Modus reduziert den Tonerverbrauch. Der Druck wird heller, ist aber wirtschaftlicher.
S/W-DRUCKGESCHW.	AUTO SPEED	Ist die erste Seite eines Druckauftrags schwarzweiß, läuft der Drucker mit 32 Seiten pro Minute (ppm). Bei der ersten farbigen Seite wird der Druck verlangsamt und der Rest des Auftrags mit 22 (C5750) oder 26 (C5950) Seiten pro Minute gedruckt.
	MONO 32 PPM	Diese Einstellung entspricht AUTO SPEED mit dem Unterschied, dass dort 32 Seiten pro Minute gedruckt werden, bevor eine farbige Seite auftritt. Um diese Geschwindigkeit zu erreichen, benötigt der Drucker zusätzliche 10 bis 20 Sekunden Aufwärmzeit und 30 bis 60 Sekunden Zeit zum Abkühlen, wenn er für farbige Seiten auf 22 (C5750) oder 26 (C5950) Seiten pro Minute umschaltet. Die Einstellung empfiehlt sich daher besonders, wenn der überwiegende Teil der Druckaufträge vollständig schwarzweiß ist.
	FARBDRUCK-GESCH-WINDIGKEIT	Der Drucker führt alle Druckaufträge mit 22 (5750) oder 26 (5950) Seiten pro Minute aus. Diese Einstellung empfiehlt sich besonders, wenn der überwiegende Teil der Druckaufträge farbig ist.
	GEMISCHT.GESCHW(C5750)	Der Drucker schaltet automatisch zwischen 22 Seiten pro Minute für jede farbige Seite und 20 Seiten pro Minute für Schwarzweiß-Seiten um. Beim Drucken von Schwarzweiß-Seiten werden die drei Farbtrommeln automatisch angehoben, um ihre Lebensdauer zu verlängern. Dies führt zu einer leichten Verzögerung, wenn der Drucker von Farb- auf Schwarzweißdruck umschaltet. Die 30 bis 60 Sekunden Abkühlzeit für MONO 32 Seiten pro Minute lassen sich jedoch vermeiden, indem die Mono-Geschwindigkeit auf 22 Seiten pro Minute festgelegt wird. Diese Einstellung empfiehlt sich für Schwarzweißdruck mit nur wenigen farbigen Seiten oder für Druckaufträge, die überwiegend schwarzweiß bzw. farbig sind.
AUSRICHTUNG HOCH-FORMATQUERFORMAT		Diese Option stellt die Standard-Seitenausrichtung als Hochformat (Senkrecht) oder Querformat (Waagerecht) ein. - ( nur PCL, IBMPPR und EPSON FX)
ZEILEN PRO SEITE	5~64~128 Diese	Option stellt die Anzahl Zeilen pro Seite ein, wenn nicht formatierter Text von anderen Systemen als Windows empfangen wird. Die Standardeinstellung für A4 Hochformat ist 65 und für Letter 60. - (nur PCL)
DRUCKBEREICH WIE	KASSETTEN-GRÖSSEA4/A5/A6/B5 LEGAL14 LEGAL13,5 LEGAL13 LETTER EXECUTIVE BENUTZER-DEFINIERT COM-9-BRIEF-UMSCHLAG COM-10-BRIEF-UMSCHLAG MONARCH-BRIEF-UMSCHLAG DL-BRIEF-UMSCHLAG C5-BRIEF-UMSCHLAG	Diese Option stellt die Größe des bedruckbaren Bereichs der Seite auf die Größe des verwendeten Papiers ein. Dieser Bereich entspricht nicht der physischen Papiergröße, die immer geringfügig größer ist. Die Abmessungen der physischen Papiergrößen finden Sie im Abschnitt „Empfehlungen für Papier“ in diesem Handbuch.

PAPIERSORTEN-MENÜ

Dieses Menü ermöglicht die Einstellung auf einen großen Bereich an Druckmedien.

BEZEICH-NUNG	EINSTEL-LUNGEN	ERLÄUTERUNG
KASS1 FORMAT A4/A5/A6/B5/ LEGAL14/ LEGAL13,5/ LEGAL13/ LETTER/ EXECUTIVE BENUTZERDEFINIERT	Mit dieser Option wird die Papiergröße für die Kassette 1 (obere Kassette, wenn beide Kassetten installiert sind) gewählt. Für die Einstellung BENUTZERDEFINIERT siehe X-ABMESSUNG und Y-ABMESSUNG weiter unten in dieser Tabelle.
PAP.SORTE KASS.1	NORMAL-PAPIER BRIEFKOPF-PAPIER FEINPOSTPAPIER RECYCLING-PAPIER UNBESCHNIT-TENES PAPIER GLANZPAPIERUSERTYPE1 USERTYPE2 USERTYPE3 USERTYPE4 USERTYPE5	Diese Option wählt die in dieser Kassette eingelegte Papiersorte. Damit kann der Drucker seine internen Verarbeitungsparameter wie Druckgeschwindigkeit und Fixiertemperatur besser an die Papiersorte anpassen. Beispielsweise ist für Papier mit aufgedrucktem Briefkopf eine geringfügig geringere Fixiertemperatur von Vorteil, damit der bereits vorhandene Aufdruck nicht beeinträchtigt wird.Hinweis: USERTYPEn wird nur dann angezeigt, wenn die Benutzertypen im PC/Server registriert wurden.
P-GEWICHT KASS.1	LEICHT MITTEL SCHWER	Passt den Drucker an das Gewicht des in dieses Fach eingelegten Papiers an.
PAPIERFORMAT KASS.2	A4/A5/A6/B5/ LEGAL14/ LEGAL14/ LEGAL13,5/ LEGAL13/ LETTER/ EXECUTIVE BENUTZER-DEFINIERT	Mit dieser Option wird die Papiergröße für die Kassette 2 (untere Kassette), falls installiert, gewählt. Für die Einstellung BENUTZERDEFINIERT siehe X-ABMESSUNG und Y-ABMESSUNG weiter unten in dieser Tabelle.
PAP.SORTE KASS.2	NORMAL-PAPIERBRIEFKOPFFEINPOSTPAPIERRECYCLING-PAPIERUNBESCHNIT-TENES PAPIERKARTEIKARTENGLANZPAPIERUSER TYPE 1USER TYPE 2USER TYPE 3USER TYPE 4USER TYPE 5	Diese Option wählt die in dieser Kassette (falls installiert) eingelegte Papiersorte. Damit kann der Drucker seine internenVerarbeitungsparameter wieDruckgeschwindigkeit und Fixiertemperatur besser an die Papiersorte anpassen. Beispielsweise ist für Papier mit aufgedrucktem Briefkopf eine geringfügig geringere Fixiertemperatur von Vorteil, damit der bereits vorhandene Aufdruck nicht beeinträchtigt wird.Hinweis: USERTYPEn wird nur dann angezeigt, wenn die Benutzertypen im PC/Server registriert wurden.
P-GEWICHT KASS.2	LEICHTMITTELSCHWERSEHR SCHWER	Passt den Drucker an das Gewicht des in dieses Fach (falls installiert)eingelegten Papiers an.
P-FORMATEINZUG	LETTEREXECUTIVELEGAL14LEGAL13.5LEGAL13A4/A5/A6/B5BENUTZER-DEFINIERTCOM-9 BRIEF-UMSCHLAGCOM-10-UMSCHLAGMONARCH-BRIEF-UMSCHLAGDL-BRIEF-UMSCHLAGC5-BRIEF-UMSCHLAG	Mit dieser Option wird die Papiergröße für das Mehrzweckfach gewählt. Für die Einstellung BENUTZERDEFINIERT siehe X-ABMESSUNG und Y-ABMESSUNG weiter unten in dieser Tabelle.
MEHRZWECK-FACH MEDIENTYP	NORMAL-PAPIERBRIEFKOPFFOLIEETIKETTENFEINPOSTPAPIERRECYCLING-PAPIERKARTONUNBESCHNIT-TENES PAPIERGLANZPAPIERUSER TYPE 1USER TYPE 2USER TYPE 3USER TYPE 4USER TYPE 5	Diese Option wählt die Papiersorte, die vom Mehrzweckfach eingezogen wird, damit der Drucker seine internen Parameter an diese Papiersorte anpassen kann.
P-GEWICHT EINZUG	LEICHTMITTELSCHWERSEHR SCHWER	Mit dieser Option wird das Papiergewicht für das Mehrzweckfach gewählt.
MASSEINHEIT MILLIMETER ZOLL		Diese Option wählt die Maßeinheit aus.
X GRÖSSE 64 - 210 - 216 MILLIMETER		Diese Option stellt die Papierbreite für die Papierformat-Option „BENUTERDEFINIERT“ ein.
Y GRÖSSE 127 - 148 - 297 - 1220 MILLIMETER		Diese Option stellt die Papierlänge für die Papierformat-Option „BENUTZERDEFINIERT“ ein. Zum Drucken von Bannern können Medien mit einer Länge von bis zu 12"0 mm aus dem Mehrzweckfach eingezogen werden.

FARBE

Der Drucker stellt die Farbbalance und Dichte automatisch in geeigneten Abständen ein, wobei die Druckausgabe für helles weißes Papier zur Betrachtung bei natürlichem Tageslicht optimiert wird. Die Optionen in diesem Menü ermöglichen die Änderung der Standardeinstellungen für besondere oder besonders schwierige Druckaufträge.

BEZEICH-NUNG	EINSTEL-LUNGEN	ERLÄUTERUNG
AUTOMAT. DICHE	AUTO MANUELL	In der Einstellung AUTOMATISCH wird die Druckdichte beim Einschalten der Spannungsversorgung, nach dem Installieren einer neuen Bildtrommel oder Tonerpatrone sowie bei der Bildtrommel-Zählung 100, 300 und 500 automatisch eingestellt. Kommt die Bildtrommel-Zählung 500 während eines Druckauftrags vor, erfolgt die Einstellung am Ende des Druckauftrags und dauert bis zu 55 Sekunden. Bei Einstellung auf Manuell erfolgt diese Einstellung nur, wenn sie durch die nächste Menüoption aktiviert wird.
DICHE ABGLEICH.	AUSFÜHREN Diese Option aktiviert die automatische Einstellung der Farbdichte.
FARB-KORREKTUR	FARBTEST DRUCK	Durch die Wahl dieser Option wird das Farbkorrekturmuster gedruckt, das zur Einstellung der Farbbalance dient.
C LICHTERCYANC MITTELTÖNECYAC TIEFEN CYANM LICHTERMAGENTM MITTELTÖNEMAGMT TIEFEN MAGENTAY LICHTER GELBY MITTELTÖNEGELY TIEFEN GELBK LICHTERSCHWARK MITTELTÖNESCHK TIEFENSCHWARZ	-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3	Diese Option bewirkt die Einstellung der Bilddichte für jede Farbkomponente (Cyan, Magenta, Gelb und Schwarz). Die normale Einstellung ist 0.
C DICHE CYANM DICHTEMAGENTAY DICHE GELBK DICHTESCHWARZ	-3~0~+3-3~0~+3-3~0~+3-3~0~+3	Diese Option bewirkt die Einstellung der Intensität für die einzelnen Farbkomponenten (Cyan, Magenta, Gelb und Schwarz). Die normale Einstellung ist 0.
AUTOM. FARB-AUSRICHTUNG	AUSFÜHREN Diese	Option bewirkt die automatische Einstellung der Farbausrichtung. Dies erfolgt normalerweise beim Einschalten der Spannungsversorgung und nach dem Öffnen und Schließen der oberen Abdeckung. Durch dieses Verfahren werden die Bildkomponenten in den Farben Cyan, Magenta und Gelb präzise mit der schwarzen Bildkomponente ausgerichtet.
C FEINAUSR.CYANM FEINAUSR.MAG.Y FEINAUSR.GELB	-3~0~+3-3~0~+3-3~0~+3	Diese Option führt eine Feineinstellung der Bildanpassung im Verhältnis zur schwarzen Bildkomponente durch.
DRUCKFARB.SIMUL.	AUSSWOPEUROSCALEJAPAN	Diese Option bietet die Auswahl aus verschiedenen Industriestandard-Farbmustern.Hinweis: Diese Funktion gilt nur für PS-Modelle
UCR NIEDRIG	MITTELHOCH	Begrenzt die Dicke der Tonerschicht.Wenn sich Papier beim Schwarzdruck kräuselt, kann dies u. U. durch Auswahl von MITTEL oder NIEDRIG reduziert werden.
CMY 100%DICHTE	GESPERRTAKTIVIERT	Im freigegebenen Zustand werden schwarze Flächen mit 100 % C, M und Y anstelle von Schwarz erzeugt. Dadurch wird das Druckbild glänzender.
CMYK-KONVERTIER-UNG	EINAUS	Die Einstellung „AUS“ vereinfacht die Konvertierung von CMYK-Daten und verkürzt auf diese Weise die Verarbeitungszeit.Diese Einstellung wird nicht berücksichtigt, wenn die Funktion Druckfarb.Simul. verwendet wird.Hinweis: Diese Funktion gilt nur für PS-Modelle

Dieses Menü dient für allgemeine Druckereinstellungen zur Anpassung an die bevorzugte Arbeitsweise.

OPTION EINSTEL-LUNGEN		ERLÄUTERUNG
ENERGIE-SPARMOD.-ZEIT	5 MIN.15 MIN.30 MIN.60 MIN.240 MIN.	Diese Option stellt die Zeitdauer ein, nach der der Drucker automatisch in den Energiesparmodus schaltet. In diesem Modus ist der Energieverbrauch auf ein niedriges Niveau reduziert, das gerade ausreicht, um den Drucker in Betrieb und bereit für Datenempfang zu halten. Wenn ein Auftrag zum Drucker übertragen wird, muss der Drucker bis zu 1 Minute warmlaufen, bevor der Druck beginnen kann.
DRUCKER-SPRACHE	AUTOPCLIBM PPR III XLEPSON FXPS3EMULATION	Mit dieser Option wird gewählt, welche Industriestandard-Emulation der Drucker verwenden soll. Bei Einstellung auf AUTOMATISCH werden eingehende Daten überprüft, sodass bei jedem Empfang eines Druckauftrags automatisch die richtige Emulation gewählt wird.
CENTR.PS-PROTOK.	RAWASCII	Mit dieser Option wird das PostScript-Datenformat für die parallele Schnittstelle ausgewählt.
USB PS-PROTOKOLL	RAWASCII	Mit dieser Option wird das PostScript-Datenformat für den USB-Anschluss gewählt.
NET PS-PROTOKOLL	RAWASCII	Mit dieser Option wird das PostScript-Datenformat für den Netzwerkanschluss gewählt.
LÖSCHB.WARNUNG	ONLINE DRUCK-AUFTRAG	Bei der Einstellung ONLINE können nichtkritische Warnungen wie Anforderung einer anderen Papiergröße durch Drücken der Taste ONLINE gelöscht werden. Bei Einstellung auf AUFTRAG werden sie beim Fortsetzen des Druckauftrags gelöscht.
AUTOMAT.WEITER	EINAUS	Diese Option legt fest, ob der Drucker nach einem Speicherüberlauf automatisch reaktiviert wird.
WARTENMANUELL	AUS3060	Diese Option legt fest, wie viele Sekunden der Drucker auf Papierzuführung wartet, bis der Druckauftrag abgebrochen wird.
WARTEZEIT 5 ~ 40	~300,AUS	Diese Option legt fest, wie viele Sekunden der Drucker bei einer Unterbrechung der Empfangsdaten wartet, bis die Seite ausgegeben wird. Bei der PostScript-Emulation wird der Auftrag am Ende der Wartezeit abgebrochen.
TONERMANGEL WEITERANHALTEN		Diese Option legt fest, ob der Drucker den Druckvorgang fortsetzt, wenn der Toner knapp wird.
P-STAU:WEITER?	EINAUS	Diese Option legt fest, ob der Drucker nach einem Papierstau eine Wiederherstellung durchführt. Bei Einstellung auf EIN versucht der Drucker nach der Behebung des Papierstaus, die Seiten, die durch den Papierstau verloren gegangen sind, erneut zu drucken.
FEHLERBERICHT EINAUS		Bei Einstellung auf EIN wird bei Auftreten eines Fehlers der PostScript-Emulation ein Fehlerbericht gedruckt. Hinweis: Gilt nur für PS und PCL XL.

PCL-EMULATION

Mit diesem Menü werden die Einstellungen vorgegeben, die bei Betrieb des Druckers im PCL-Emulationsmodus wirksam sind.

OPTIONEN EINSTEL-LUNGEN		ERLÄUTERUNG
SCHRIFTEN RESIDENT/RESIDENT2GELADEN		Mit dieser Option wird die Herkunft der PCL-Standardschriftart vorgegeben. Normalerweise ist dies intern, außer wenn zusätzliche Schriftarten im ROM-Erweiterungssteckplatz installiert oder als permanente Schriftarten in den RAM geladen wurden.
SCHRIFT-NUMMER	IO/C001/S001 Diese Option stellt die Nummer der jeweiligen Standardschriftart von der jeweils gewählten Quelle ein, die intern (I), ROM-Steckplatz (C) oder geladene Schrift (S) sein kann.
ZEICHEN-DICHTE	0,44 CPI~10,00 CPI~99,99 CPI	Diese Option stellt die PCL-Zeichendichte in Zeichen pro Zoll ein. Die Standardschrift ist die skalierbare Proportionalschrift. Der Wert wird mit zwei Dezimalstellen angezeigt.Wird nur eingeblendet, wenn in Schrift-Nummer die skalierbare Proportionalschrift ausgewählt wurde.
SCHRIFT-GRÖSSE	4,00PUNKT~12,00PUNKT~999,75 PUNKT	Diese Option stellt die Punktgröße der gewählten Schrift ein.Der Wert wird mit zwei Dezimalstellen angezeigt.
ZEICHENSATZ PC-8(Nur der Standardzeichensatz wird angezeigt)		Diese Option stellt den PCL-Zeichensatz ein. Wenn eine Schrift und Nummer eingestellt wird, die der gewählte Zeichensatz nicht unterstützt, muss dieser zu einem für diese Schriftart verfügbaren Zeichensatz geändert werden.
A4-DRUCKBREITE	78 SPALTEN80 SPALTEN	Mit dieser Option wird die Anzahl Spalten eingestellt, nach der bei A4-Papier im PCL-Modus ein automatischer Zeilenwechsel erfolgt. Dies ist der Wert, wenn der automatische CR/LF-Modus auf AUS eingestellt ist und ein Zeichenabstand von 10 Zeichen pro Zoll verwendet wird.
KEINELEERSEITE	AUS / EIN Mit dieser Option wird eingestellt, ob leere Seiten gedruckt werden.
CR-FUNKTION CR	/ CR+LF Mit dieser	Option wird eingestellt, ob ein Wagenrücklauf (0Dh) auch einen Zeilenvorschub bewirkt.
LF-FUNKTION LF	/ LF+CR Mit dieser Option wird eingestellt, ob ein Zeilenvorschub (0Ah) auch einen Wagenrücklauf bewirkt.
DRUCKRÄNDER NORMAL1/5 ZOLL1/6 ZOLL		Diese Option stellt den bedruckbaren Papierbereich ein. NORMAL ist mit PCL kompatibel.
VOLLTON SCHWARZ	AUS / EIN Mit dieser Option wird eingestellt, ob Schwarz mit schwarzem Toner (EIN) oder 100 % CMY (AUS) gedruckt wird. (Nur im PCL-Emulationsmodus gültig.)
LINIENST.-ANPASS	EIN/AUS
FACH-ID EINZUG	1-4-59

PPR-EMULATION

Mit diesem Menü werden die Einstellungen vorgegeben, die bei Betrieb des Druckers im PPR-Emulationsmodus wirksam sind.

BEZEICH-NUNG	EINSTEL-LUNGEN	ERLÄUTERUNG
ZEICHEN-DICHTE	10 CPI; 12 CPI; 17 CPI; 20 CPI; PROPORTIONAL	Diese Einstellung legt die Zeichendichte in einer IBM PPR-Emulation fest.
KOMPRIMIERT 12	CPI - 20 CPI; 12 CPI - 12 CPI	Diese Einstellung legt für den komprimierten Modus eine Dichte von 12 CPI fest.
IBM-ZEICHENSATZ	Set 1; Set 2 Diese	Option legt einen Zeichensatz fest.
ZEICHENSATZ IBM	437 (Nur der Standardzeiche nsatz wird angezeigt)	Diese Option legt einen Zeichensatz fest.
BUCHSTABE ∅ Gesperrt;Freigegeben		Diese Option legt den Stil fest, der 9BH durch den Buchstaben „o“ und 9DH durch die Ziffer 0 ersetzt.
ZIFFER 0 Normal;	Slashed (Mit Schrägstrich)	Diese Option legt fest, ob die 0 mit oder ohne Schrägstrich gedruckt wird.
ZEILEN-ABSTAND	6 LPI; 8 LPI Diese Option legt den Zeilenabstand fest.
KEINE LEERSEITE	AUS / EIN Mit dieser Option wird eingestellt, ob leere Seiten gedruckt werden.
CR-FUNKTION	CR / CR+LF	Mit dieser Option wird eingestellt, ob ein Wagenrücklauf (0Dh) auch einen Zeilenvorschub bewirkt.
LF-FUNKTION	LF / LF+CR	Mit dieser Option wird eingestellt, ob ein Zeilenvorschub (0Ah) auch einen Wagenrücklauf bewirkt.
ZEILENLÄNGE 80	SPALTEN;136 SPALTEN	Diese Option legt die Anzahl der Zeichen pro Zeile fest.
SEITENLÄNGE 11	Zoll;11,7 Zoll12 Zoll	Diese Option gibt die Länge des Papiers an.
RAND OBEN 0,0 ZOLL -1,0 Zoll		Diese Option legt den Abstand vom oberen Papierrand fest.
RAND LINKS 0,0 Zoll -1,0 Zoll		Diese Option legt den Abstand vom linken Papierrand fest.
LETTER-FORMAT Gesperrt;Freigegeben		Diese Option legt den Modus fest, der Druckdaten mit 11 Zoll (66 Zeilen) in den LETTER-Druckbereich einpasst.
TEXTHÖHE Gleich; CPI-abhängig		Diese Option legt die Höhe eines Zeichens fest.GLEICH: Unabhängig von CPI, gleiche HöheCPI-ABHÄNGIG: Wie CPI, Zeichenhöhe variiert

FX-EMULATION

Mit diesem Menü werden die Einstellungen vorgegeben, die beim Betrieb des Druckers im FX-Emulationsmodus wirksam sind.

BEZEICH-NUNG	EINSTEL-LUNGEN	ERLÄUTERUNG
ZEICHEN-DICHTE	10 CPI;12 CPI; 17 CPI;20 CPI;PROPORTIONAL	Diese Einstellung legt die Zeichendichte in dieser Emulation fest.
IBM-ZEICHENSATZ	Set 1; Set 2 Diese Option legt einen Zeichensatz fest.
ZEICHENSATZ IBM 437 (Nur der Standard-zeichensatz wird angezeigt)		Diese Option legt einen Zeichensatz fest.
BUCHSTABE ∅ Gesperrt;Freigegeben		Diese Option legt den Stil fest, der 9BH durch den Buchstaben „o“ und 9DH durch die Ziffer 0 ersetzt.
ZIFFER 0 Normal;Slashed (Mit Schrägstrich)		Diese Option legt fest, ob die 0 mit oder ohne Schrägstrich gedruckt wird.
ZEILEN-ABSTAND	6 LPI; 8 LPI Diese Option legt den Zeilenabstand fest.
KEINE LEERSEITE	AUS / EIN Mit dieser Option wird eingestellt, ob leere Seiten gedruckt werden.
CR-FUNKTION	CR / CR+LF	Mit dieser Option wird eingestellt, ob ein Wagenrücklauf (0Dh) auch einen Zeilenvorschub bewirkt.
ZEILENLÄNGE 80 SPALTEN;136 SPALTEN		Diese Option legt die Anzahl der Zeichen pro Zeile fest.
SEITENLÄNGE 11 Zoll;11,7 Zoll;12 Zoll		Diese Option gibt die Länge des Papiers an.
RAND OBEN 0,0 Zoll -1,0 Zoll		Diese Option legt den Abstand vom oberen Papierrand fest.
RAND LINKS 0,0 Zoll -1,0 Zoll		Diese Option legt den Abstand vom linken Papierrand fest.
LETTER-FORMAT Gesperrt;Freigegeben		Diese Option legt den Modus fest, der Druckdaten mit 11 Zoll (66 Zeilen) in den LETTER-Druckbereich einpasst.
TEXTHÖHE GLEICH; CPI-ABHÄNGIG		Diese Option legt die Höhe eines Zeichens fest.GLEICH: Unabhängig von CPI, gleiche HöheCPI-ABHÄNGIG: Wie CPI, Zeichenhöhe variiert

PARALLEL-MENÜ

Dieses Menü steuert den Betrieb der parallelen Datenschnittstelle des Druckers.

BEZEICH-NUNG	EINSTEL-LUNGEN	ERLÄUTERUNG
PARALLEL FREIGEGEBEN/GESPERRT		Diese Option aktiviert oder deaktiviert die parallele Schnittstelle.
BIDIREKTIONAL FREIGEGEBEN/GESPERRT		FREIGEBEN/SPERREN der bidirektionalen Funktion der parallelen Schnittstelle.
ECP FREIGEGEBEN/GESPERRT		Diese Option aktiviert oder deaktiviert den ECP-Port.
ACKIMPULSDAUER	SCHMAL/MITTEL/BREIT	Setzt die AVVCK-Breite für kompatiblen Empfang.= 0,5 μs= 1,0 μs= 3,0 μs
ACK/BUSYTIMING	ACK IN BUSY/ACK WHILEBUSY	Legt fest, dass im Hinblick auf den kompatiblen Empfang das Signal BUSY oder ACK ausgegeben wird.
I-PRIME GESPERRT/3μs/50μs		Diese Option stellt die Aktivierung/Deaktivierung des Signals I-PRIME ein.
OFF-LINE-EMPFANG	FREIGEGEBEN/GESPERRT	Aktiviert oder deaktiviert diese Funktion. Wenn FREIGEGEBEN eingestellt ist, ist die Schnittstelle auch dann noch empfangsbereit, wenn auf Offline geschaltet wird. Die Schnittstelle sendet das Signal BUSY nur bei vollem Empfangspuffer oder bei einem Service-Ruf.

USB-MENÜ

Dieses Menü steuert den Betrieb der USB-Datenschnittstelle des Druckers.

BEZEICH-NUNG	EINSTEL-LUNGEN	ERLÄUTERUNG
USB FREIGEGEBEN/GESPERRT		FREIGEBEN/SPERREN der USB-Schnittstelle.
SOFT RESET FREIGEGEBEN/GESPERRT		Diese Option aktiviert oder deaktiviert den Befehl ZURÜCKSETZEN.
GESCHWINDIG-KEIT	12/480 Mbps Diese Option legt die Geschwindigkeit der Schnittstelle fest.
OFF-LINE-EMPFANG	FREIGEGEBEN/GESPERRT	OFF-LINE-EMPFANG.
SERIENNUMMER	FREIGEGEBEN/GESPERRT	Legt fest, ob eine USB-Seriennummer freigegeben oder gesperrt wird.Anhand der USB-Seriennummer wird das USB-Gerät erkannt, das an Ihren PC angeschlossen ist.

HINWEIS

Wenn Sie eine Einstellung im USB-Menü geändert haben, schalten Sie den Drucker AUS und wieder EIN.

MENÜ NETZWERK

Dieses Menü steuert den Betrieb der Netzwerkschnittstelle 10Base-T/100Base-TX des Druckers.

BEZEICH-NUNG	EINSTEL-LUNGEN	ERLÄUTERUNG
TCP/IP FREIGEGEBEN/ GESPERT	Diese Option aktiviert oder deaktiviert dieses Netzwerkprotokoll.
IP VERSION	IP V4/IP V4 und V6IP V6	Legt die IP-Version fest.Arbeitet nur mit IP V4 (nicht gültig mit IP V6).Arbeitet mit IP V4 und IP V6.Arbeitet nur mit IP V6 (nicht gültig mit IP V4).
NETBEUI FREIGEGEBEN/ GESPERRT		Diese Option aktiviert oder deaktiviert dieses Netzwerkprotokoll.
NETWARE FREIGEGEBEN/ GESPERRT		Diese Option aktiviert oder deaktiviert dieses Netzwerkprotokoll.
ETHERTALK FREIGEGEBEN/ GESPERRT		Diese Option aktiviert oder deaktiviert dieses Netzwerkprotokoll.
FRAME TYPE AUTO/802.2/802.3/ETHERNET II/SNAP		Diese Option wählt den Ethernet-MAC-Layer-Rahmentyp.
IP ADDRESS SET (IP-ADRESSE GESETZT)	AUTOMATISCH/MANUELL	Diese Option legt fest, ob die IP-Adressenzuweisung automatisch (DHCP) oder manuell erfolgt.
IP ADDRESS xxx.xxx.xxx.xxx Dies ist die aktuelle IP-Adresse. Zum Ändern der Adresse drücken Sie die Taste ENTER (Eingabe). Bearbeiten Sie die erste Zifferngruppe mit +/-. Drücken Sie erneut ENTER (Eingabe), um zur nächsten Zifferngruppe zu gelangen. Nach der vierten Zifferngruppe drücken Sie erneut ENTER (Eingabe), um die neue Adresse zu speichern.
SUBNET MASK xxx.xxx.xxx.xxx Dies ist die aktuelle Subnet-Maske. Sie wird auf die gleiche Weise wie oben geändert.
GATEWAY ADDRESS	xxx.xxx.xxx.xxx Dies ist die aktuelle Gateway-Adresse. Sie wird auf die gleiche Weise wie oben geändert.
WEB FREIGEGEBEN/ GESPERRT		Diese Option aktiviert oder deaktiviert die Web-Konfigurationsfunktion.
TELNET FREIGEGEBEN/GESPERRT		Diese Option aktiviert oder deaktiviert die Telnet-Konfigurationsfunktion.
FTP FREIGEGEBEN/GESPERRT		Diese Option aktiviert oder deaktiviert die Kommunikation über FTP.
SNMP FREIGEGEBEN/ GESPERRT		Diese Option aktiviert oder deaktiviert das SNMP-Protokoll.
NETWORK SCALE	NORMAL / SMALL	Mit dieser Option wird die Netzwerkgröße gewählt.Wenn NORMAL ausgewählt ist, arbeitet der Drucker auch dann effektiv, wenn er an einen HUB mit der Funktion Spanning Treeangeschlossen ist. Die Startzeit des Druckers wird jedoch länger, wenn Computer mit zwei oder drei kleinen LANs verbunden sind.Wenn SMALL ausgewählt ist, können die Computer zwei oder drei kleine LANs bis hin zu einem großen LAN abdecken, aber arbeiten möglicherweise nicht effektiv, wenn sie an einen HUB mit Spanning Tree-Funktion angeschlossen sind.
HUB LINK SETTING	AUTO NEGOTIATE100BASE-TX FULL100BASE-TX HALF10BASE-T FULL10BASE-T HALF	Diese Option stellt Voll- oder Halbduplex für Kommunikation über einen Netzwerk-Hub ein.Wenn AUTO eingestellt ist, erfolgt die „Verhandlung“ automatisch.
AB WERK EINSTLG.	AUSFÜHREN Diese	Option lädt die Einstellungen, die vom Hersteller festgelegt wurden.

MENÜ SPEICHER

Dieses Menü legt die Bedingungen des Puffer und Ressource zugewiesenen Speichers fest.

BEZEICH-NUNG	EINSTEL-LUNGEN	ERLÄUTERUNG
EMPFANGS-PUFFERGRÖSSE	AUTOMATISCH0,5 MB1 MB2 MB4 MB8 MB16 MB32MB	Legt die Empfangspuffergröße fest.
SPEICHER SPERREN	AUTOAUS0,5 MB1 MB2 MB4 MB8 MB16 MB32MB	Legt die Speichersperrgröße fest.

SYS.EINSTELLMENÜ

Wird nicht als Standard angezeigt. Dieses Menü wird nur angezeigt, wenn die Einstellung ENABLE im OP MENU des Administratorenmenüs gewählt wurde.

BEZEICH-NUNG	EINSTEL-LUNGEN	ERLÄUTERUNG
X-POS +2,0 mm	~0~-2,0 mm	Stellt die Position des gesamten Druckbilds im Intervall von 0,25 mm rechtwinklig zur Richtung der Papierbewegung, d. h. horizontal, ein.Alle Teile des Druckbilds, die sich aufgrund dieses Versatzes außerhalb des bedruckbaren Bereichs befinden, werden abgeschnitten.
Y-POSITION +2,0 mm	~0~-2,0 mm	Stellt die Position des gesamten Druckbilds im Intervall von 0,25 mm in Richtung der Papierbewegung, d. h. vertikal, ein.Alle Teile des Druckbilds, die sich aufgrund dieses Versatzes außerhalb des bedruckbaren Bereichs befinden, werden abgeschnitten.Korrekturen mit negativem Wert werden im PS-Modus nicht berücksichtigt.
DUPLEX X-POS. +2,0 mm~0~-2,0 mm	Wenn die Duplex-Option installiert ist, wird beim Drucken der Rückseite eines Duplexauftrags die Position des gesamten Druckbilds im Intervall von 0,25 mm rechtwinklig zur Richtung der Papierbewegung, d. h. horizontal, eingestellt.Alle Teile des Druckbilds, die sich aufgrund dieses Versatzes außerhalb des bedruckbaren Bereichs befinden, werden abgeschnitten.
DUPLEX Y-POS. +2,0 mm~0~-2,0 mm	Wenn die Duplex-Option installiert ist, wird beim Drucken der Rückseite des Duplexauftrags die Position des gesamten Druckbilds im Intervall von 0,25 mm in der Richtung der Papierbewegung, d. h. vertical, eingestellt.Alle Teile des Druckbilds, die sich aufgrund dieses Versatzes außerhalb des bedruckbaren Bereichs befinden, werden abgeschnitten.Korrekturen mit negativem Wert werden im PS-Modus nicht berücksichtigt.
TROMMEL-REINIGUNG	EINAUS	Legt fest, ob die Trommel, wenn sie inaktiv ist, vor dem Drucken gedreht werden soll, um horizontale weiße Linien weitgehend auszuschließen.ACHTUNG: Jede zusätzliche Drehung verkürzt die Lebensdauer der Bildtrommel entsprechend.
HEX DUMP AUSFÜHREN Druckt die vom Host-PC empfangenen Daten als Hexadezimal-Dump. Wenn der Netzschalter auf AUS gesetzt wird, wird nach dem Hex-Dump-Modus wieder der normale Modus hergestellt.

WARTUNGS-MENÜ

Über dieses Menü sind verschiedene Funktionen für die Druckerwartung zugänglich.

BEZEICH-NUNG	EINSTEL-LUNGEN	ERLÄUTERUNG
MENÜ RÜCKSETZEN	AUSFÜHREN Diese	Option stellt Menüs auf die Standardeinstellungen ab Werk zurück.
MENÜ SPEICHERN	AUSFÜHREN Die aktuellen Menüeinstellungen werden gespeichert. Das zuletzt ausgeführte Menü wird gespeichert. Das zuvor gespeicherte Menü wird überschrieben und gelöscht.Wenn Sie die ENTER-Taste drücken, wird die folgende Bestätigungsmeldung angezeigt:„DO YOU WANT TO EXECUTE THIS FUNCTION?“ YES/NO (WOLLEN SIE DIESE FUNKTION AUSFÜHREN? JA/NEIN)Bei NO wird wieder das vorherige Menü angezeigt.Bei YES werden die aktuellen Menüeinstellungen gespeichert, und das Menü wird verlassen.
MENÜ WIEDER-HERSTELLEN	AUSFÜHREN Änderungen der gespeicherten Menüeinstellung.Wenn Sie die ENTER-Taste (Eingabe) drücken, wird die folgende Bestätigungsmeldung angezeigt:SIND SIE SICHER? YES/NO (JA/NEIN)Bei NO wird wieder das vorherige Menü angezeigt. Wenn YES ausgewählt wird, werden Ihre Änderungen der Menüeinstellungen gespeichert und Sie verlassen das Menü.Hinweise:Diese Funktion kann ausgeführt werden, wenn Daten gedruckt werden.Dieser Menüpunkt wird nur dann angezeigt, wenn das Menü zuvor gespeichert wurde.
ENERGIE-SPARMODUS	FREIGEGEBEN / GESPERT	Diese Funktion aktiviert bzw. deaktiviert den automatischen Energiesparmodus. Die Zeitdauer bis zur Aktivierung wird im Systemkonfigurationsmenü eingestellt.
FEUCHTE PAP.S/W	-2~0~+2 Diese Option dient für geringfügige Einstellungen, wenn blasser Druck oder helle Flecken/Streifen bei Monochromdruck auf weißem Papier vorkommen. Wählen Sie einen höheren Wert, um die blassen Bereiche zu reduzieren, oder einen niedrigeren Wert, um die Flecken oder Streifen in dichten Druckbereichen zu reduzieren.
FEUCHTE PAP.FAR	-2~0~+2 Wie oben, jedoch für Farbdruck.
FEUCHTE FOL.S/W	-2~0~+2 Wie oben, jedoch für Monochromdruck auf Transparentfolien.
FEUCHTE FOL.FAR	-2~0~+2 Wie oben, jedoch für Farbdruck auf Transparentfolien.
SMREINSTELLUNG	-2~0~+2 Setzt einen Korrekturwert für eine uneinheitliche Druckqualität, um Abweichungen des Druckergebnisses zu korrigieren, die von Unterschieden in der Temperatur und Luftfeuchtigkeit oder der Druckdichte oder Druckhäufigkeit verursacht werden.
BGEINSTELLUNG	-3~0~+3 Setzt einen Korrekturwert zum Drucken auf dunklem Papier, um Abweichungen des Druckergebnisses zu korrigieren, die von Unterschieden in der Temperatur und Luftfeuchtigkeit oder der Druckdichte oder Druckhäufigkeit verursacht werden.

GEBRAUCHS-MENÜ

Dieses Menü dient nur für Informationszwecke und enthält Angaben über die Nutzung des Druckers und die erwartete Nutzungsdauer seiner Verbrauchsmaterialien. Dies ist besonders praktisch, wenn Sie keinen vollständigen Satz von Verbrauchsmaterialien vorrätig haben und erfahren möchten, wie bald Sie sie benötigen.

BEZEICHNUNG ERLÄUTERUNG
GESAMT SEITENZ. Zeigt	die Gesamtzahl der gedruckten Seiten an (ohne die gestauten Seiten).Hinweis: Beim Duplexdruck wird ein Blatt als zwei Seiten gezählt. Aus diesem Grund entspricht die Gesamt-Seitenzahl nicht immer der Anzahl von Seiten, die über die einzelnen Fächer gedruckt wurden.
SEITENZAHL KASSETTE 1	Dies ist die Gesamtzahl der aus Fach 1 eingezogenen Seiten.
SEITENZAHL KASSETTE 2	Dies ist die Gesamtzahl der aus Fach 2 (sofern installiert) eingezogenen Seiten.
EINZUG SEITENZ. Dies	ist die Gesamtzahl der aus dem Mehrzweckfach eingezogenen Seiten.
FARBSEITENZÄHLER Dies	ist die Gesamtzahl der in Farbe gedruckten Seiten.
S/W SEITENZÄHLER Dies	ist die Gesamtzahl der in Schwarzweiß gedruckten Seiten.
K DRUM LIFE REMAINING (K-TROMMEL VERBL. NUTZUNGSDAUER)C DRUM LIFE REMAINING (C-TROMMEL VERBL. LEBENSDAUER)M DRUM LIFE REMAINING (M-TROMMEL VERBL. LEBENSDAUER)Y DRUM LIFE REMAINING (Y-TROMMEL VERBL. LEBENSDAUER)	Dies ist die verbleibende Nutzung dieser Verbrauchsmaterialien als Prozentsatz.
TR-BANDGEBRAUCH VERBLEIBEN	Dies ist die verbleibende Nutzung des Transportbands als Prozentwert.
FUSER LIFE REMAINING (VERBL. FIXIERER-NUTZUNGSDAUER)	Dies ist die verbleibende Nutzung des Fixierers als Prozentwert.
K TONER SCHWARZ (n.nK)C TONER CYAN (n.nK)M TONER MAGENTA (n.nK)Y TONER GELB (n.nK)	Dies sind die Patronengröße und der aktuelle Tonerfüllstand.

AUFTRAGSPROTOKOLLMENÜ

BEZEICH-NUNG	EINSTEL-LUNG	ERLÄUTERUNG
KENNWORT nnnn	Eingabe eines Kennworts in das MenüPrint Statistics.Das Standardkennwort ist "0000".Hinweis: Die Kategorie„AUFTR.PROT.MENÜ" wird nicht angezeigt, wenn die Funktion Print Statistics nicht unterstützt wird.
JOB LOG FREIGEG	GEBEN/GESPERT	Eine Liste aller auf dem Drucker ausgeführten Druckaufträge wird gedruckt.
LOG SIZE	1 ~ 30 ~ 100	Gibt die maximale Anzahl von Daten zum Drucken der Datenhistorie an.Wenn die Gesamtdatenhistorie größer als dieser Einstellungswert ist, werden die Daten in aufsteigender Reihenfolge aktualisiert.Hinweis: Festplatte muss installiert sein.
RESET COUNTER	AUSFÜHREN Setzt	den Zähler auf Null zurück
KENNWORT ÄNDERN		Ermöglicht, das Kennwort zu ändern
NEUES KENNWORT	**** Legt ein neu	es Kennwort fest.
KW BESTÄTIGEN	**** Prüft die Änderung

ADMINISTRATORENMENTÜ

Auf dieses Menü haben nur Systemadministratoren

Zugriff. Um auf das Menü zuzugreifen, halten Sie Taste ENTER (Eingabe) gedrückt, während Sie den Drucker EINSCHALTEN.

Dieses Menü ist nur in ENGLISCHER Sprache verfügbar.

BEZEICH-NUNG	EINSTEL-LUNGEN	ERLÄUTERUNG
ENTER PASSWORD	xxxxxxxxxxxx Geben	Sie ein Kennwort ein, um auf das Administrator-Menü zuzugreifen.Das Kennwort muss 6 bis 12 alphanumerische Zeichen lang sein.Der Standardwert ist „aaaaaa”.Nach dem ADMIN MENU wird der Drucker neu gestartet.
OP MENU/ALL CATEGORY	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für alle Kategorien im Benutzermenü.Wenn DISABLE ausgewählt wird, werden außer dem DRUCKAUFTR.-MENÜ keine anderen Benutzermenüs angezeigt.
OP MENU/PRINT JOBS MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie DRUCKAUFTR.-MENÜ.Wenn DISABLE ausgewählt wird, wird die Kategorie DRUCKAUFTR.-MENÜ des Benutzermenüs nicht angezeigt.
OP MENU/INFORMATION MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie INFORMATIONSMENÜ.Wenn DISABLE ausgewählt wird, wird die Kategorie INFORMATIONSMENÜ des Benutzermenüs nicht angezeigt.
OP MENU SHUTDOWN MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie PLATTE SICHERN.Wenn DISABLE ausgewählt wird, wird die Kategorie PLATTE SICHERN des Benutzermenüs nicht angezeigt.
OP MENU PRINT MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie DRUCK-MENÜ.Wenn DISABLE ausgewählt wird, wird die Kategorie DRUCK-MENÜ des Benutzermenüs nicht angezeigt.
OP MENU MEDIA MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie PAPIERSORTENMENÜ.Wenn DISABLE ausgewählt wird, wird die Kategorie PAPIERSORTENMENÜ des Benutzermenüs nicht angezeigt.
OP MENU/COLOR MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie FARB-MENÜ.Wenn DISABLE ausgewählt wird, wird die Kategorie FARB-MENÜ des Benutzermenüs nicht angezeigt.
OP MENU/SYS CONFIG MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie SYS.KONFIG.-MENÜ.Wenn DISABLE ausgewählt wird, wird die Kategorie SYS.KONFIG.-MENÜ des Benutzermenüs nicht angezeigt.
OP MENU/PCL EMULATION	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie PCL-EMULATION.Wenn DISABLE ausgewählt wird, wird die Kategorie PCL-EMULATION des Benutzermenüs nicht angezeigt.
OP MENU PPR EMULATION	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie PPR-EMULATION.Wenn DISABLE ausgewählt wird, wird die Kategorie PPR-EMULATION des Benutzermenüs nicht angezeigt.
FX EMULATION	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie FX-EMULATION.Wenn DISABLE ausgewählt wird, wird die Kategorie FX-EMULATION des Benutzermenüs nicht angezeigt.
PARALLEL-MENÜ	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie PARALLEL.Wenn DISABLE ausgewählt wird, wird die Kategorie PARALLEL des Benutzermenüs nicht angezeigt.
OP MENU/USB MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie USB-MENÜ.Wenn DISABLE ausgewählt wird, wird die Kategorie USB-MENÜ des Benutzermenüs nicht angezeigt.
OP MENU/ NETWORK MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie NETZWERK-MENÜ.Wenn DISABLE ausgewählt wird, wird die Kategorie NETZWERK-MENÜ des Benutzermenüs nicht angezeigt.
OP MENU/MEMORY MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie SPEICHER-MENÜ.Wenn DISABLE ausgewählt wird, wird die Kategorie SPEICHER-MENÜ des Benutzermenüs nicht angezeigt.
OP MENU/SYS ADJUST MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie SYS.EINSTELLMENÜ.Wenn DISABLE ausgewählt wird, wird die Kategorie SYS.EINSTELLMENÜ des Benutzermenüs nicht angezeigt.
OP MENU/ MAINTENCE MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie WARTUNGS-MENÜ.Wenn DISABLE ausgewählt wird, wird die Kategorie WARTUNGS-MENÜ des Benutzermenüs nicht angezeigt.
OP MENU/ USAGE MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie GEBRAUCHS-MENÜ.Wenn DISABLE ausgewählt wird, wird die Kategorie GEBRAUCHS-MENÜ des Benutzermenüs nicht angezeigt.
OP MENU/ JOB LOG MENU	ENABLE DISABLE	Setzt die Bedingung ENABLE/DISABLE für die Kategorie AUFTR.PROT.Wenn DISABLE ausgewählt wird, wird die Kategorie AUFTR.PROT. des Benutzermenüs nicht angezeigt.
CONFIG. MENU/ NEARLIFE LED	ENABLE DISABLE	Aktiviert/deaktiviert die Beleuchtung der Bedienfeld-LED, wenn eine Warnung darauf hinweist, dass sich Toner, Trommel, Fixiereinheit oder Transportband dem Ende ihrer Nutzungsdauer nähern.Die Attention-LED (Achtung) leuchtet, wenn diese Einstellung aktiviert ist, und wird unterdrückt, wenn sie deaktiviert ist.
FILE SYS MAINTE1/ HDD INITIALIZE	EXECUTE Initialisiert	die Festplatte mit den werkseitigen Standardeinstellungen.Der Drucker muss partitioniert und initialisiert werden. Danach wird die folgende Meldung angezeigt:ARE YOU SURE?YES/NO (JA/NEIN)Wenn „NO“ ausgewählt ist, kehrt die Anzeige zum Quellmenü zurück. Wenn „YES“ ausgewählt wird, wird der Drucker automatisch neu gestartet und initialisiert die Festplatte.Hinweis: Dieser Menüpunkt wird nur dann angezeigt, wenn eine Festplatte installiert ist.
FILE SYS MAINTE1/ PARTITION SIZE	EXECUTE Dieser Bildschirm zeigt die Größe der Festplattenpartitionen an.Hinweis: Dieser Menüpunkt wird nur angezeigt, wenn eine Festplatte installiert ist.
FILE SYS MAINTE1/ HDD FORMATTING	PCL COMMON PSE	Formatiert die angegebene Partition.Wenn Sie die ENTER-Taste (Eingabe) drücken, wird die folgende Meldung angezeigt:ARE YOU SURE?YES/NO (JA/NEIN)Wenn „NO“ ausgewählt ist, kehrt die Anzeige zum Quellmenü zurück. Wenn „YES“ ausgewählt wird, wird der Drucker automatisch neu gestartet und initialisiert die angegebene Partition.Hinweis: Dieser Menüpunkt wird nur dann angezeigt, wenn eine Festplatte installiert ist.
FILE SYS MAINTE1/ FLASH INITIAL.	EXECUTE Initialisiert	den residenten FLASHSPEICHERWenn NO ausgewählt wurde, kehrt das Gerät zum Quellmenü zurück.Wenn YES ausgewählt wird, wird das Gerät automatisch neu gestartet und initialisiert den FLASH-SPEICHER.
FILE SYS MAINTE2/ FILE SYS MAINTE1/	ENABLE DISABLE	Durch Aktivierung dieser Funktion werden alle Unstimmigkeiten zwischen dem tatsächlichen und dem angezeigten unbelegten Platz im Dateisystem beseitigt und die Managementdaten wiederhergestellt (FAT-Informationen).Nach der Auswahl wird die folgende Meldung eingeblendet.ARE YOU SURE?YES/NO (JA/NEIN)Wenn „NO“ ausgewählt ist, kehrt die Anzeige zum Quellmenü zurück. Wenn „YES“ ausgewählt wird, wird der Drucker automatisch neu gestartet und stellt das Dateisystem wieder her.Hinweis 1: Die Ausführung dieser Funktion nimmt mehrere Sekunden in Anspruch.Hinweis 2: Dieser Menüpunkt wird nur dann angezeigt, wenn eine Festplatte installiert ist.
FILE SYS MAINTE2/ CHK ALL SECTORS	EXECUTE Diese Funktion kann fehlerhafte Festplatten-Sektorinformationen wiederherstellen und alle oben genannten Unstimmigkeiten des Dateisystems beseitigen.Vorbehaltlich Festplatte.Nach der Auswahl wird die folgende Meldung eingeblendet.ARE YOU SURE?YES/NO (JA/NEIN)Wenn „NO“ ausgewählt ist, kehrt die Anzeige zum Quellmenü zurück. Wenn „YES“ ausgewählt wird, wird der Drucker automatisch neu gestartet und stellt das Dateisystem wieder her.Hinweis 1: Die Ausführung dieser Funktion nimmt bei einer 10-GB-Festplatte 30 bis 40 Minuten Sekunden in Anspruch.Hinweis 2: Dieser Menüpunkt wird nur dann angezeigt, wenn eine Festplatte installiert ist.
FILE SYS MAINTE2/HDD	ENABLE DISABLE	Wenn der Drucker nicht mit installierter Festplatte gestartet werden kann, da z. B. ein Festplattenfehler vorliegt, kann er so gestartet werden, als sei keine Festplatte installiert. Zu diesem Zweck muss der Menüpunkt DISABLE werden.Der Zugriff auf die Festplatte ist dann nicht möglich, da davon ausgegangen wird, dass keine Festplatte installiert ist.Hinweis: Dieser Menüpunkt wird nur angezeigt, wenn eine Festplatte installiert ist.
FILE SYS MAINTE2/HDD ERASE	EXECUTE Diese Funktion löscht alle auf der Festplatte gespeicherten Daten. Die Daten können nicht wiederhergestellt werden. Die Formel DoD 5220.22-M wird zum Löschen der Festplatte verwendet. Der Drucker wird nach Änderung des Konfigurationsmenüs neu gestartet.Der Verlauf des Vorgangs wird als Prozentwert angezeigt.Wenn Sie die ENTER-Taste (Eingabe) drücken, wird die folgende Meldung angezeigt:ARE YOU SURE?YES/NO (JA/NEIN)Wenn „No“ ausgewählt ist, kehrt die Anzeige zum Quellmenü zurück. Das Löschen der Festplatte wird direkt nach dem Neustart gestartet,wenn „Yes“ ausgewählt ist.Wenn Sie die CANCEL-Taste (Abbrechen) drücken, wird die folgende Meldung angezeigt:CANCEL NOW?YES/NO (JA/NEIN)Wenn „No“ ausgewählt ist, wird der Vorgang fortgesetzt.Wenn „Yes“ ausgewählt ist, wird der Vorgang abgebrochen. Der Drucker wird nach dem Formatieren der Festplatte neu gestartet.Hinweis: Dieser Menüpunkt wird nur angezeigt, wenn eine Festplatte installiert ist.
FILE SYS MAINTE2/ INITIAL LOCK	YESNO	Wenn „YES“ ausgewählt ist, können Sie „ADMIN MENU“ - „FILE SYS MAINTE1“ (siehe oben) nicht auswählen.
LANGUAGE MENU / LANGAUGE INITIALIZE	EXECUTE Initialisiert	die im FLASH-SPEICHER geladene Datei.Wenn NO ausgewählt ist, kehrt das Gerät zum Quellmenü zurück. Der Löschvorgang der Platte wird unmittelbar nach dem Menü und dem Neustart des Geräts gestartet.
PS MENU / LI TRAY	TYPE1TYPE2	Schaltet zwischen Postscript-Typen um
SIDM MENU/MANUAL ID	0 ~ 2 ~ 9 Set up Pn	specified in MANUAL by MANUAL-1 ID No.FX/PPR Emu in CSFcontrol command (ESC EM Pn).
SIDM MENU/MANUAL2 ID	0 ~ 3 ~ 9 Set up Pn	specified MANUAL by MANUAL-2 ID No.FX/PPR Emu in CSF control command(ESC EM Pn).
SIDM MENU/SIDM MP TRAY	0 ~ 4 ~ 9 Set up Pn	specified TRAYO(MP Tray) by MP Tray ID No.FX/PPR Emu in CSF control command(ESC EM Pn).
SIDM MENU/SIDM TRAY1	0 ~ 1 ~ 9 Set up Pn	specified TRAY 1by Tray 1 ID No.FX/PPR Emu in CSF control command(ESC EM Pn).
SIDM MENU/SIDM TRAY2	0 ~ 2 ~ 5 ~9 Set up	Pn specified TRAY 2 by Tray 2 ID No.FX/PPR Emu in CSF control command (ESC EM Pn).
CHANGE PASSWORD/NEW PASSWORD	XXXXXXXXXX	Legen Sie ein neues Kennwort für den Zugriff auf das Administrator-Menü fest.Das Kennwort muss 6 bis 12 alphanumerische Zeichen lang sein.Der Standardwert ist „aaaaaa“. Nachdem das ADMIN MENU beendet wurde, wird der Drucker neu gestartet.
CHANGE PASSWORD/VERIFY PASSWORD	XXXXXXXXXX	Überprüfung des oben stehenden Kennworts.
PARTITION SIZE/PCL/COMMON/PSE	nnn%mmm%III%	Legt die Partitionsgröße fest. nn,mm,II sollte 1~98 % sein, nn+mm+II = 100%. Dieser Bildschirm für die Änderung der Partitionsgröße blinkt. Drücken Sie die Taste BACK/ENTER (Zurück/Eingabe), um die geänderte Position zu bestätigen. Wenn Sie die Taste ENTER (Eingabe) in der letzten Spalte drücken, wird die folgende Bestätigungsmeldung angezeigt: ARE YOU SURE? YES/NO (JA/NEIN)Wenn „NO“ ausgewählt ist, kehrt die Anzeige zum Quellmenü zurück. Wenn „YES“ ausgewählt wird, wird der Drucker automatisch neu gestartet. Gleichzeitig wird die Größe der Festplattenpartition geändert und die Festplatte wird initialisiert.(Die Änderung der Größe einer Partition hat automatisch Auswirkungen auf die anderen Partitionsgrößen.)

VERBRAUCHSMATERIALIEN ERSETZEN

In diesem Abschnitt wird erläutert, wie das verbrauchte Verbrauchsmaterial ersetzt werden kann. Nachstehend sind die ungefähren Nutzungsdauern aufgeführt:

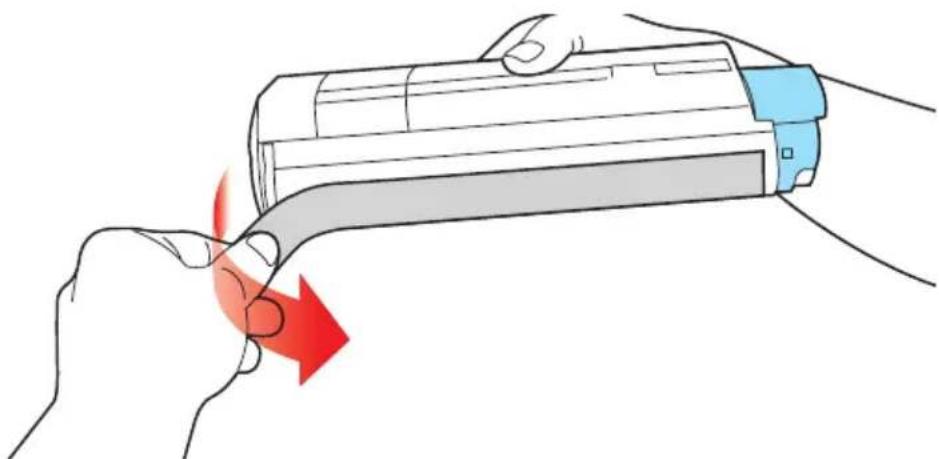

TONER:

STARTPATRONE:

Das Gerät wird mit ausreichend Schwarz-, Cyan-, Magenta- und Gelb-Toner für 2.250 A4-Seiten ausgeliefert. Davon werden 750 A4-Seiten Toner verwendet, um die Bildtrommel zu laden (es bleiben also 1.500 A4-Seiten bei 5 % Druckfläche).

ERSATZPATRONE:

A4-SEITE IN %(FARBE)		2.5% 5.0% 10%
Schwarz	C5750 16,000	8,000 4,000
	C5950 16,000	8,000 4,000
Cyan	C5750 4,000	2,000 1,000
	C5950 12,000	6,000 3,000
Magenta	C5750 4,000	2,000 1,000
	C5950 12,000	6,000 3,000
Gelb	C5750 4,000	2,000 1,000
	C5950 12,000	6,000 3,000

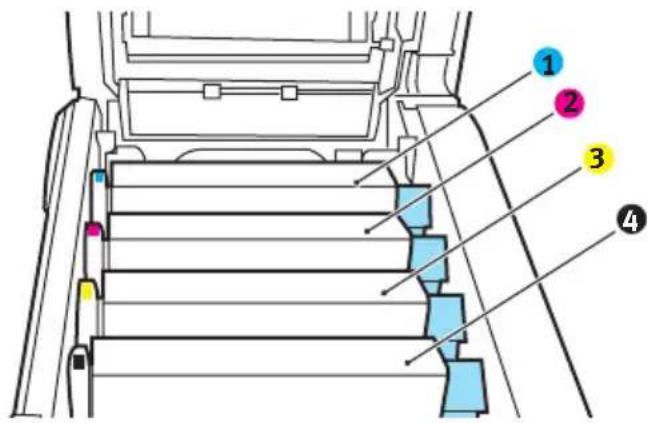

BILDTROMMEL:

Ca. 20.000 Seiten (auf der Grundlage einer typischen Büronutzung ermittelt, wobei 20% der Druckaufträge auf nur 1 Seite, 30% auf 3-Seiten-Dokumente und 50% auf 15 Seiten oder mehr entfallen).

TRANSPORTBAND:

Ca. 60.000 A4-Seiten.

FIXIERER:

Ca. 60.000 A4-Seiten.

BESTELLNUMMERN DER VERBRAUCHSMATERIALIEN

BEZEICHNUNG NUTZUNGSDAUER BESTELLNR.
Toner, C5950, Schwarz 8.000 A4 bei 5%*	43865724
Toner, C5950, Cyan 6.000 A4 bei 5%*	43865723
Toner, C5950, Magenta 6.000 A4 bei 5%*	43865722
Toner, C5950, Gelb 6.000 A4 bei 5%*	43865721
Toner, C5750, Schwarz 8.000 A4-Seiten	bei 5% Deckung*	43865708
Toner, C5750, Cyan 2.000 A4-Seiten bei 5%	Deckung*	43872307
Toner, C5750, Magenta 2.000 A4-Seiten	bei 5% Deckung*	43872306
Toner, C5750, Gelb 2.000 A4-Seiten bei 5%	Deckung*	43872305
Bildtrommel, C5950, Schwarz 20.000 A4-Seiten*	43870024
Bildtrommel, C5950, Cyan 20.000 A4-Seiten*	43870023
Bildtrommel, C5950, Magenta 20.000 A4-Seiten*	43870022
Bildtrommel, C5950, Gelb	20.000 A4-Seiten*	43870021
Bildtrommel, C5750, Schwarz 20.000 A4-Seiten*	43870008
Bildtrommel, C5750, Cyan 20.000 A4-Seiten*	43870007
Bildtrommel, C5750, Magenta 20.000 A4-Seiten*	43870006
Bildtrommel, C5750, Gelb	20.000 A4-Seiten*	43870005
Fixierer	60.000 A4-Seiten*	43853103
Transportband	60.000 A4 bei 3 Blatt/Druckauftrag	43347602

* Durchschnittliche Nutzungsdauer: 20 % Seiten bei Endlosdruck, 50 % Seiten bei 3 Seiten pro Druckauftrag und 30 % Seiten bei 1 Seite pro Druckauftrag.

Verwenden Sie nur Original-Verbrauchsmaterial von Oki, um die bestmögliche Qualität und Leistung Ihrer Hardware sicherzustellen. Fremdprodukte können die Leistung Ihres Druckers beeinträchtigen, und Ihre Garantie kann verfallen.

Wenn auf dem LCD-Display TONERSTAND NIEDRIG angezeigt wird oder das Druckbild blass aussieht, öffnen Sie die obere Abdeckung und klopfen Sie mehrere Male auf die Patrone, um das Tonerpulver gleichmäßig zu verteilen. Auf diese Weise erzielen Sie die besten Ergebnisse mit Ihrer Tonerpatrone.

ACHTUNG!

Tauschen Sie die Tonerpatrone(n) erst dann aus, wenn „TONER EMPTY“ (Toner leer) angezeigt wird. Auf diese Weise vergeuden Sie nicht unnötig Toner und schließen Tonersensorfehler aus.

Der in diesem Gerät verwendete Toner ist ein sehr feines, trockenes Pulver. Er ist in vier Patronen enthalten: eine für jede Farbe Cyan, Magenta, Gelb und Schwarz.

Legen Sie ein Blatt Papier bereit, um die benutzte Tonerpatrone darauf zu stellen, wenn Sie eine neue installieren.

Entsorgen Sie die alte Tonerpatrone in der Verpackung der neuen.

Beachten Sie dabei die gültigen Vorschriften für die Abfallentsorgung. Wenn Toner verschüttet wird, bürsten Sie ihn leicht weg. Reicht dies nicht aus, entfernen Sie restlichen Toner mit einem mit kaltem Wasser befeuchteten Tuch.

Verwenden Sie kein heißes Wasser, und setzen Sie niemals Lösungsmittel ein. Flecken lassen sich nicht mehr entfernen.

VORSICHT!

Wenn Sie Toner einatmen oder Toner in Ihre Augen gerät, trinken Sie etwas Wasser bzw. spülen Sie Ihre Augen mit viel kaltem Wasser. Begeben Sie sich unverzüglich in ärztliche Behandlung.

1. Drücken Sie die Entriegelungstaste der oberen Abdeckung und öffnen Sie die obere Abdeckung des Druckers vollständig.

VORSICHT!

Wenn der Drucker eingeschaltet war, kann der Fixierer heiß sein. Dieser Bereich ist deutlich gekennzeichnet. Berühren Sie ihn nicht.

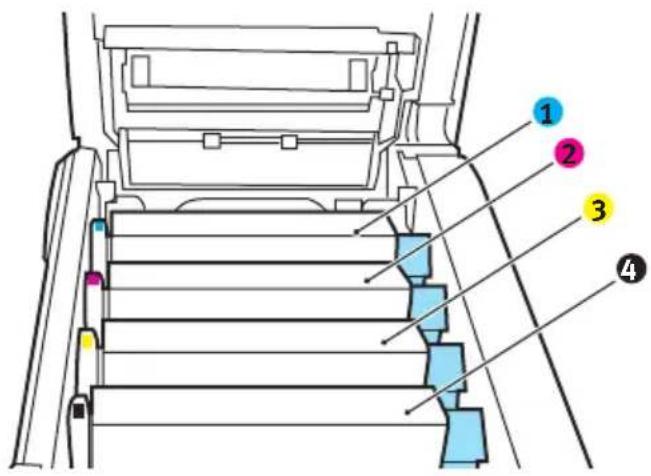

1. Merken Sie sich die Anordnung der vier Tonerpatronen.

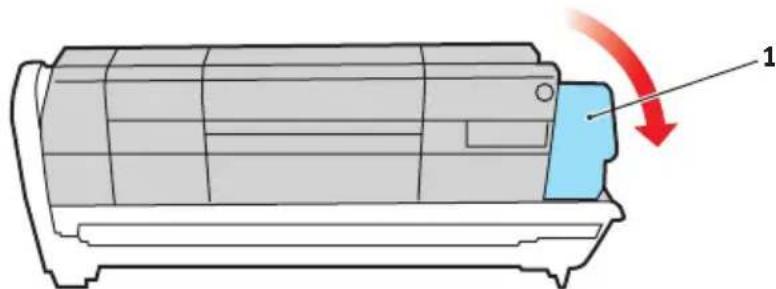

(a) Ziehen Sie den farbigen Tonerpatronen-Freigabehebel (1) der Tonerpatrone, die ersetzt werden soll, in Richtung Drucker-Vorderseite.

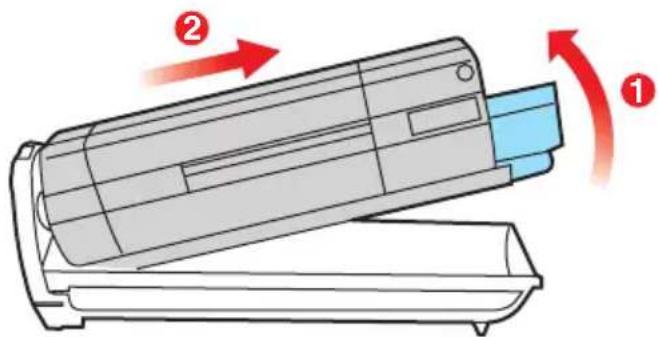

1. Heben Sie wie abgebildet die rechte Seite der Tonerpatrone an und ziehen Sie die Tonerpatrone nach rechts, um die linke Seite zu lösen. Entnehmen Sie die Tonerpatrone dann aus dem Drucker.

1. Stellen Sie die Tonerpatrone vorsichtig auf ein Blatt Papier, um Verschmutzung durch Toner zu vermeiden.

2. Entnehmen Sie die neue Tonerpatrone aus dem Karton, lassen Sie sie aber noch in ihrem Verpackungsmaterial.

3. Schütteln Sie die neue Tonerpatrone vorsichtig mehrmals von Seite zu Seite, um den Toner zu lösen und gleichmäßig in der Tonerpatrone zu verteilen.

1. Entfernen Sie das Verpackungsmaterial und ziehen Sie das Klebeband von der Unterseite der Tonerpatrone ab.

1. Halten Sie die Tonerpatrone oben in der Mitte, so dass sich der farbige Hebel rechts befindet, und setzen Sie sie dann in den Drucker auf die Bildtrommel, von der die alte Tonerpatrone entnommen wurde.

2. Setzen Sie die linke Seite der Tonerpatrone zuerst in die Oberseite der Bildtrommel ein, drücken Sie sie gegen die Feder an der Bildtrommel und senken Sie dann die rechte Seite der Tonerpatrone auf die Bildtrommel.

1. Drücken Sie vorsichtig auf die Tonerpatrone, um sich zu vergewissern, dass sie einwandfrei sitzt, und drücken Sie den farbigen Hebel (1) zur Drucker-Rückseite. Dadurch wird die Tonerpatrone verriegelt, und Toner kann in die Bildtrommel gelangen.

1. Schließen Sie zuletzt die obere Abdeckung, indem Sie fest auf beide Seiten drücken, sodass sie einrastet.

BILDTROMMEL ERSETZEN.

ACHTUNG!

Statisch empfindliche Geräte, mit Vorsicht handhaben.

Der Drucker enthält vier Bildtrommeln: Cyan, Magenta, Gelb und Schwarz.

1. Drücken Sie die Entriegelungstaste der oberen Abdeckung und öffnen Sie die obere Abdeckung des Druckers vollständig.

VORSICHT!

Wenn der Drucker eingeschaltet war, ist der Fixierer heiß. Dieser Bereich ist deutlich gekennzeichnet. Berühren Sie ihn nicht.

1. Merken Sie sich die Anordnung der vier Tonerpatronen.

1. Halten Sie die Bildtrommel in der Mitte und heben Sie sie zusammen mit der Tonerpatrone nach oben und aus dem Drucker.

1. Stellen Sie die Tonerpatrone vorsichtig auf ein Blatt Papier, um Verschmutzungen durch den Toner und eine Beschädigung der grünen Fläche der Trommel zu vermeiden.

ACHTUNG!

Die grüne Bildtrommelfläche an der Unterseite der Tonerpatrone ist sehr empfindlich gegen Berührung und Licht. Berühren Sie diese Fläche nicht und setzen Sie sie niemals länger als fünf Minuten der normalen Raumbeleuchtung aus. Wenn die Trommeleinheit für längere Zeit aus dem Drucker entnommen werden muss, stecken Sie die Tonerpatrone in einen schwarzen Kunststoffbeutel, um sie vor Licht zu schützen. Setzen Sie die Bildtrommel niemals direkter Sonnenbestrahlung oder sehr heller Raumbeleuchtung aus.

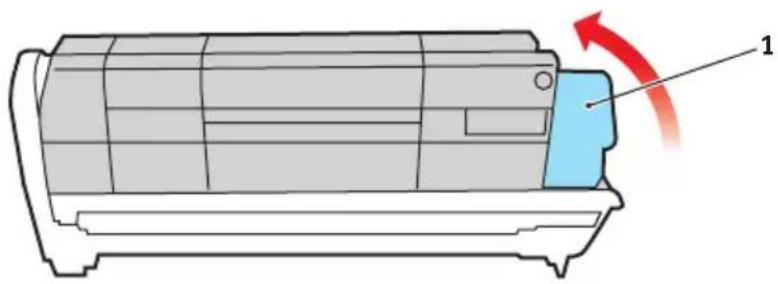

1. Während sich der farbige Tonerpatronen- Freigabehebel (1) an der rechten Seite befindet, ziehen Sie ihn auf sich zu. Dadurch wird die Tonerpatrone von der Bildtrommel gelöst.

1. Heben Sie wie abgebildet die rechte Seite der Tonerpatrone an und ziehen Sie die Tonerpatrone nach rechts, um die linke Seite zu lösen. Entnehmen Sie die Tonerpatrone dann aus der Bildtrommel. Stellen Sie die Tonerpatrone auf ein Blatt Papier, um Verschmutzung durch Toner zu vermeiden.

1. Nehmen Sie die neue Bildtrommel aus der Verpackung und stellen Sie sie auf das Papier, auf das die alte Bildtrommel gelegt wurde. Halten Sie sie wie die alte Einheit. Verpacken Sie die alte Bildtrommel zur Entsorgung in das Verpackungsmaterial.

2. Setzen Sie die Tonerpatrone wie abgebildet auf die neue Bildtrommel. Setzen Sie zuerst die linke Seite ein und danach die rechte Seite. (Es ist nicht erforderlich, auch die Tonerpatrone zu ersetzen, außer wenn der Toner verbraucht ist.)

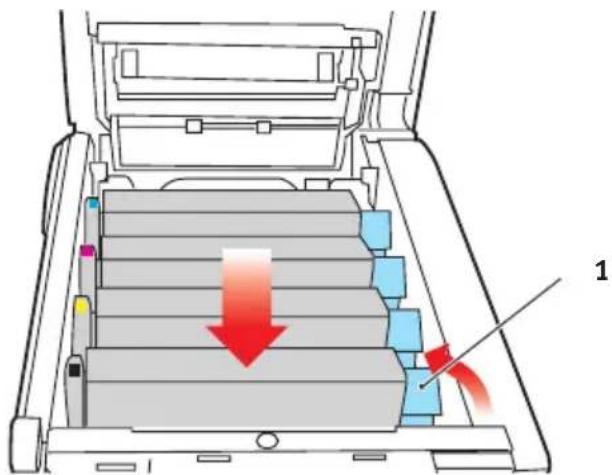

1. Drücken Sie den farbigen Freigabehebel (1) von sich weg, um die Tonerpatrone auf der neuen Bildtrommel zu verriegeln. Dann kann der Toner in die Bildtrommel fließen.

1. Halten Sie die Bildtrommeleinheit oben in der Mitte, und senken Sie sie so in den Drucker ab, dass die Zapfen an beiden Enden in den Schlitzen an den Seiten des Drucker-Innenraums sitzen.

1. Schließen Sie zuletzt die obere Abdeckung, indem Sie fest auf beide Seiten drücken, sodass sie einrastet.

HINWEIS

Wenn der Drucker transportiert werden muss, nehmen Sie vorher unbedingt die Bildtrommeleinheit heraus und bewahren sie in der mitgelieferten Tasche auf. Sie vermeiden so, dass Toner verschüttet wird.

TRANSPORTBAND ERSETZEN

Das Transportband befindet sich unter den vier Bildtrommeln. Es muss etwa alle 60.000 Seiten ersetzt werden.

Schalten Sie den Drucker aus und lassen Sie den Fixierer etwa 10 Minuten abkühlen, bevor Sie die Abdeckung öffnen.

1. Drücken Sie die Entriegelungstaste der oberen Abdeckung und öffnen Sie die obere Abdeckung des Druckers vollständig.

VORSICHT!

Wenn der Drucker eingeschaltet war, ist der Fixierer heiß. Dieser Bereich ist deutlich gekennzeichnet. Berühren Sie ihn nicht.

1. Merken Sie sich die Anordnung der vier Tonerpatronen. Diese Reihenfolge muss eingehalten werden

1. Nehmen Sie die einzelnen Bildtrommeln aus dem Drucker und stellen Sie sie an einen sicheren Platz, wo sie vor Licht und Wärme geschützt sind.

ACHTUNG!

Die grüne Bildtrommelfläche an der Unterseite der einzelnen Tonerpatronen ist sehr empfindlich gegen Berührung und Licht. Berühren Sie diese Fläche nicht und setzen Sie sie niemals länger als fünf Minuten der normalen Raumbeleuchtung aus. Wenn die Trommeleinheit für längere Zeit aus dem Drucker entnommen werden muss, stecken Sie die Tonerpatrone in einen schwarzen Kunststoffbeutel, um sie vor Licht zu schützen. Setzen Sie die Bildtrommel niemals direkter Sonnenbestrahlung oder sehr heller Raumbeleuchtung aus.

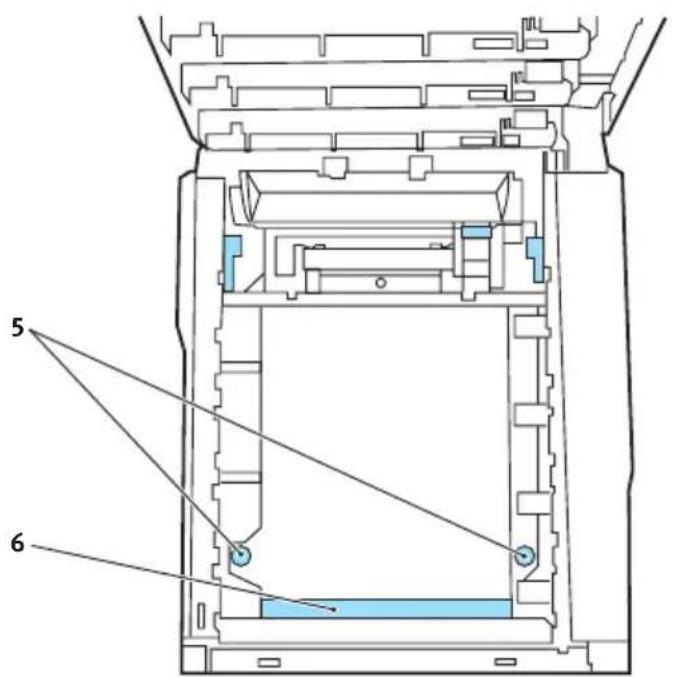

1. An den Seiten des Transportbands befinden sich zwei Befestigungsvorrichtungen (5) und an seiner Vorderseite eine Hubeiste (6).

1. Drehen Sie die beiden Befestigungsvorrichtungen um 90° nach links. Dadurch wird das Transportband vom Druckerchassis gelöst.

2. Ziehen Sie die Hubleiste (6) nach oben, sodass die Transportbandeinheit nach vorne hochgekippt wird, und ziehen Sie die Transportbandeinheit aus den Drucker.

3. Setzen Sie die neue Transportbandeinheit so ein, dass sich die Hubleiste an der Vorderseite und der Antriebsmechanismus an der Rückseite des Druckers befinden. Bringen Sie das Antriebszahnrad mit dem Zahnrad hinten links im Drucker in Eingriff und senken Sie die Transportbandeinheit in den Drucker ab.

4. Drehen Sie die beiden Befestigungsvorrichtungen (5) um 90° nach rechts, so dass sie einrasten. Dadurch wird die Transportbandeinheit gehalten.

5. Setzen Sie die vier Bildtrommeln mitsamt ihren Tonerpatronen in der gleichen Reihenfolgen, in der sie entnommen wurden, wieder in den Drucker ein: Cyan (ganz hinten), Magenta, Gelb und Schwarz (ganz vorne).

6. Schließen Sie zuletzt die obere Abdeckung, indem Sie fest auf beide Seiten drücken, sodass sie einrastet.

FIXIERER ERSETZEN

Der Fixierer befindet sich im Drucker unmittelbar hinter den vier Bildtrommeln.

VORSICHT!

Wenn der Drucker kürzlich eingeschaltet war, sind einige Teile des Fixierers sehr heiß. Gehen Sie äußerst vorsichtig mit dem Fixierer um und fassen Sie ihn nur am Griff an, der nur mäßig warm wird. Der heiße Bereich ist deutlich durch einen Warnaufkleber gekennzeichnet. Schalten Sie, um sicherzugehen, den Drucker aus, und lassen Sie die Fixiereinheit etwa 10 Minuten abkühlen, bevor Sie die Abdeckung öffnen.

Schalten Sie den Drucker aus und lassen Sie den Fixierer etwa 10 Minuten abkühlen, bevor Sie die Abdeckung öffnen.

1. Drücken Sie die Entriegelungstaste der oberen Abdeckung und öffnen Sie die obere Abdeckung des Druckers vollständig.

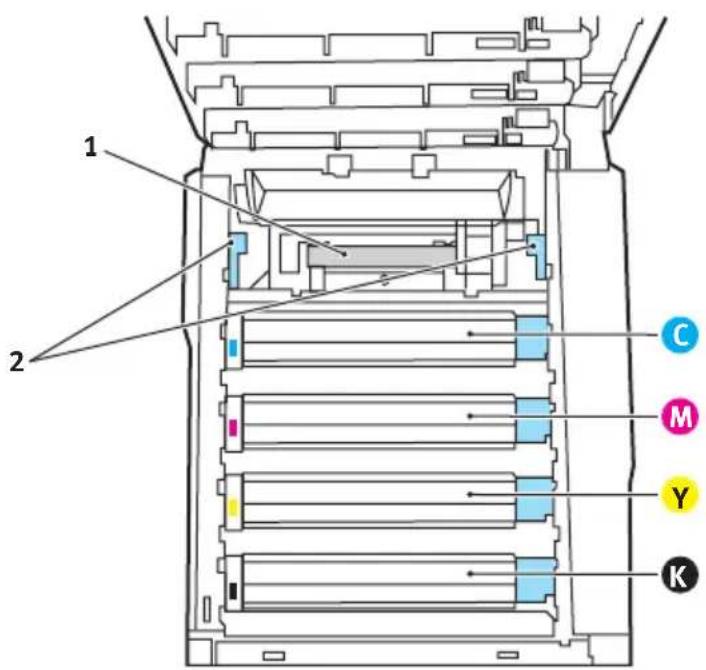

2. Der Griff (1) befindet sich an der Oberseite der Fixiereinheit.

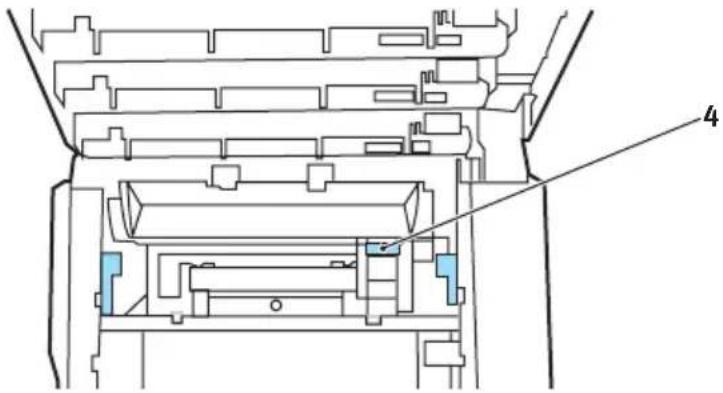

1. Ziehen Sie die beiden Fixierer-Verriegelungshebel (2) zur Drucker-Vorderseite, sodass sie ganz aufrecht stehen.

2. Halten Sie die Fixiereinheit an ihrem Griff (1) und heben Sie sie gerade aus dem Drucker. Wenn der Fixierer noch warm ist, stellen Sie ihn auf eine ebene Fläche, die nicht wärmeempfindlich ist.

3. Entnehmen Sie den neuen Fixierer aus dem Karton und entfernen Sie das Verpackungsmaterial.

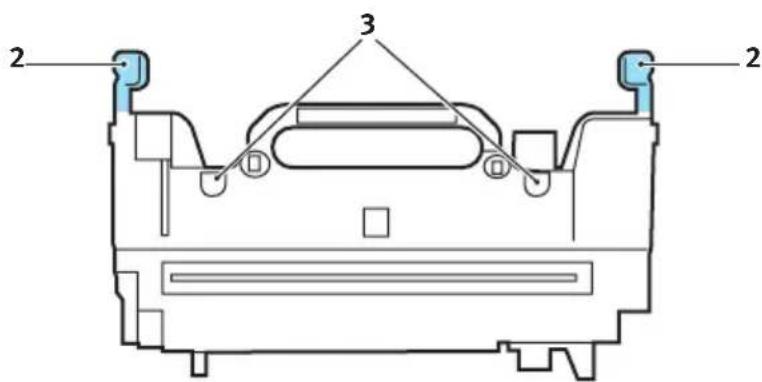

4. Halten Sie den neuen Fixierer am Griff und vergewissern Sie sich, dass er richtig ausgerichtet ist. Die Verriegelungshebel (2) müssen ganz aufrecht stehen und die beiden Positionierungszapfen (3) müssen zu Ihnen hin weisen.

1. Setzen Sie den Fixierer so in den Drucker, dass die beiden Zapfen (3) in die Schlitze in der Metallwand kommen, die den Fixierer von den Bildtrommeln trennt.

2. Drücken Sie die beiden Verriegelungshebel (2) zur Druckerrückseite, um den Fixierer zu befestigen.

Schließen Sie zuletzt die obere Abdeckung, indem Sie fest auf beide Seiten drücken, sodass sie einrastet.

REINIGEN DES LED-KOPFES

Wenn das Druckbild unscharf ist oder weiße Linien zeigt, muss der LED-Kopf gereinigt werden.

1. Schalten Sie den Drucker aus und öffnen Sie die obere Abdeckung.
2. Wischen Sie den LED-Kopf vorsichtig mit einem LED-Linsenreiniger oder einem weichen Tuch ab.

Verwenden Sie zum Reinigen des LED-Kopfes weder Methanol noch ein anderes Lösungsmittel, da sonst die Oberfläche der Linse beschädigt werden kann.

1. Schließen Sie die obere Abdeckung.

UPGRADES INSTALLIEREN

Dieser Abschnitt erläutert, wie Sie optionale Zubehörteile im Drucker installieren. Dazu gehören:

Duplexeinheit (für Zweiseitendruck)
zusätzlicher RAM-Speicher
Festplattenlaufwerk
Weiteres Papierfach
Schrank

DUPLEXEINHEIT

Die Duplexeinheit ermöglicht beidseitiges Drucken, wodurch weniger Papier verbraucht und der Umgang mit umfangreichen Dokumenten vereinfacht wird. Außerdem ist dann

Broschürendruck möglich, was noch geringeren Papierverbrauch und noch einfacheren Umgang mit großen Dokumenten bedeutet.

Die Duplexeinheit wird an der Rückseite gerade in den Drucker geschoben und erfordert keine Werkzeuge zum Installieren.

1. Packen Sie die neue Duplexeinheit aus und entfernen Sie etwaiges Verpackungsmaterial.
2. Schalten Sie den Drucker aus. Es ist nicht erforderlich, den Netzstecker zu ziehen.
3. Vergewissern Sie sich, dass die richtige Seite wie abgebildet nach oben weist, und schieben Sie die Duplexeinheit in den Einschub an der Rückseite. Beim Hineinschieben der Duplexeinheit klappt die Blende nach innen. Schieben Sie die Duplexeinheit ganz hinein, bis sie einrastet.

1. Schalten Sie den Drucker ein und lassen Sie ihn warmlaufen (ca. 1 Minute).

2. Drucken Sie wie folgt eine Menüübersicht:

(a) Drücken Sie die Taste +, um auf das Menü Informationen zuzugreifen.

(b) Drücken Sie einmal EINGABE für die Menüübersicht.

(c) Drücken Sie erneut EINGABE, um die Menüübersicht zu drucken.

(d) Drücken Sie nach dem Drucken der Menüübersicht auf ON-LINE, um das Menüsystem zu verlassen.

1. Überprüfen Sie die erste Seite der Menüübersicht.

Oben auf der Seite zwischen den beiden waagerechten Linien ist die aktuelle Druckerkonfiguration angeführt. In dieser Liste sollte angegeben sein, dass die Duplexeinheit installiert ist.

Anschließend muss der Windows-Druckertreiber eingestellt werden, damit er die neuen Funktionen uneingeschränkt anwenden kann (siehe „Einstellen der Windows-Druckertreiber“ auf Seite 91).

SPEICHER-UPGRADE

Das Grundmodell des Druckers ist mit 64 MB Hauptspeicher versehen. Als Upgrade ist eine zusätzliche Speicherkarte mit 256 MB oder 512 MB verfügbar, sodass eine maximale Gesamtspeicherkapazität von 768 MB möglich ist.

Die Installation, für die Sie einen Kreuzschlitzschraubendreher benötigen, dauert nur ein paar Minuten.

1. Schalten Sie den Drucker aus und ziehen Sie den Netzstecker.
2. Drücken Sie die Entriegelungstaste der oberen Abdeckung und öffnen Sie die obere Abdeckung des Druckers vollständig.

VORSICHT!

Wenn der Drucker kürzlich eingeschaltet war, ist der Fixierer heiß. Dieser Bereich ist deutlich gekennzeichnet. Berühren Sie ihn nicht.

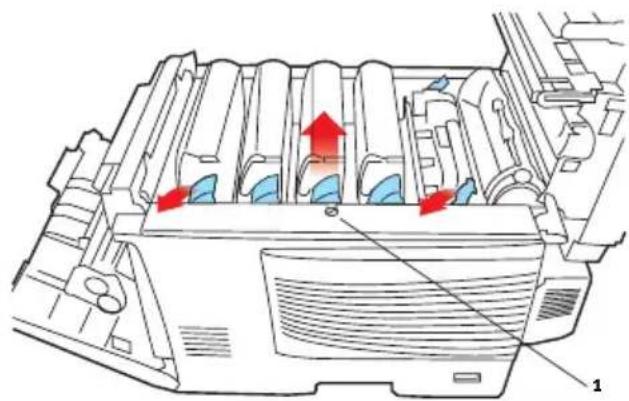

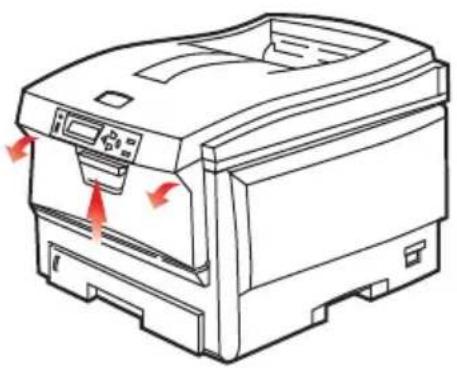

1. Heben Sie die Verriegelung der vorderen Abdeckung an und ziehen Sie die vordere Abdeckung auf.

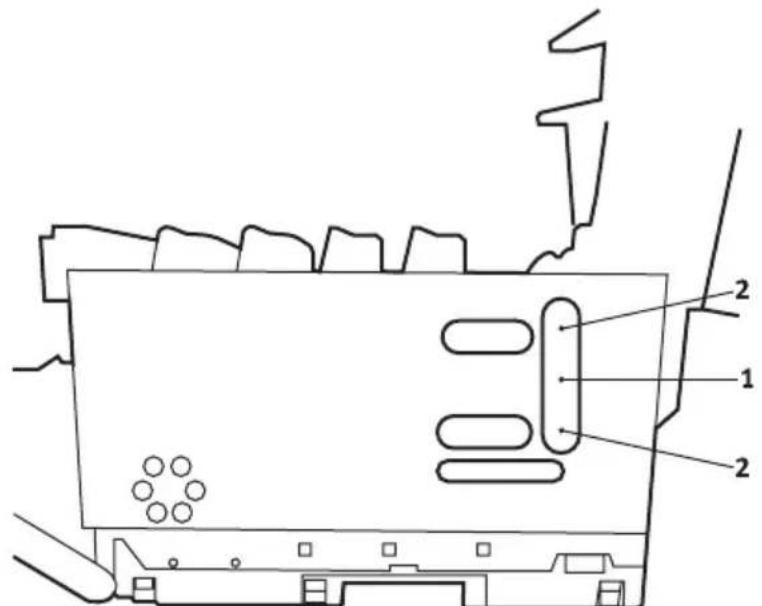

1. Entfernen Sie die Schraube (1), mit der die rechte Seitenabdeckung befestigt ist.

1. Heben Sie die Kante der Seitenabdeckung an den abgebildeten Punkten etwas an und ziehen Sie dann die Abdeckung an der Oberseite vom Drucker weg. Heben Sie die Abdeckung etwas an, um sie vom Drucker abzunehmen. Legen Sie sie sicher auf eine Seite.

2. Nehmen Sie die neue Speicherkarte vorsichtig aus ihrer Verpackung. Fassen Sie die Speicherkarte nach Möglichkeit nur an ihren kurzen Kanten an und vermeiden Sie es, die Metallteile zu berühren. Berühren Sie insbesondere nicht die Kontaktleiste.

3. In der Kontaktleiste der Speicherkarte ist eine kleine Aussparung vorhanden, die sich näher an einer als an der anderen Seite befindet.

1. Suchen Sie den RAM-Erweiterungssteckplatz (1) im Drucker.

1. Ist im RAM-Erweiterungssteckplatz bereits eine Upgrade-Speicherkarte vorhanden, muss diese entnommen werden, bevor die neue installiert werden kann. Entfernen Sie sie gemäß den nachstehenden Anweisungen. Fahren Sie andernfalls mit Schritt 10 fort.

(a) An jeder Seite des RAM-Erweiterungssteckplatzes (1) befindet sich je eine Verriegelungsklammer (2).
(b) Drücken Sie die Klammern nach außen und zurück in den Drucker. Die Speicherkarte springt etwas hervor.
(c) Fassen Sie die Speicherkarte fest an ihren kurzen Kanten, und ziehen Sie sie aus dem Steckplatz.
(d) Legen Sie die entnommene Speicherkarte in den Antistatikbeutel, in dem die neue Speicherkarte ausgeliefert wurde.

1. Halten Sie die neue Speicherkarte an ihren kurzen Kanten, sodass die Kontaktleiste in den RAM-Erweiterungssteckplatz weist und die kleine Aussparung sich näher an der Rückseite des Druckers befindet.

2. Drücken Sie die Speicherkarte vorsichtig in den RAM-Erweiterungssteckplatz, bis sie einrastet und sich nicht weiter hineindrücken lässt.

3. Setzen Sie die Seitenabdeckung mit den drei Halteklammern an ihrer Unterseite in die zugehörigen dreieckigen Öffnungen nahe der Unterseite des Druckers.

4. Bewegen Sie die Oberseite der Seitenabdeckung zum Drucker und bringen Sie die in Schritt 4 entfernte Schraube wieder an.
5. Schließen Sie die vordere Abdeckung und die obere Abdeckung, wobei Sie sie an jeder Seite kräftig nach unten drücken, sodass sie einrastet.
6. Schließen Sie den Netzstecker wieder an und schalten Sie den Drucker ein.
7. Wenn der Drucker betriebsbereit ist, drucken Sie wie folgt eine Menüübersicht:

(a) Drücken Sie die Taste +, um auf das Menü Informationen zuzugreifen.
(b) Drücken Sie einmal EINGABE für die Menüübersicht.
(c) Drücken Sie erneut EINGABE, um die Menüübersicht zu drucken.
(d) Drücken Sie nach dem Drucken der Menüübersicht auf ON-LINE, um das Menüsystem zu verlassen.

1. Überprüfen Sie die erste Seite der Menüübersicht.

Oben auf der Seite zwischen den beiden waagerechten Linien ist die aktuelle Druckerkonfiguration angeführt. Die Liste enthält einen Wert für die Gesamtspeichergröße.

Der Wert sollte dem derzeit installierten Speicher entsprechen.

FESTPLATTENLAUFWERK

Das optionale Festplattenlaufwerk ermöglicht das Sortieren der Seiten zum Drucken und kann zum Speichern von Overlays, Makros, Schriftarten und vertraulichen oder geprüften Dokumenten vor dem Ausdruck verwendet werden.

Die Installation dauert nur einige Minuten, dafür ist ein Kreuzschlitzschraubendreher erforderlich.

1. Schalten Sie den Drucker aus und ziehen Sie den Netzstecker.
2. Drücken Sie die Entriegelungstaste der oberen Abdeckung und öffnen Sie die obere Abdeckung des Druckers vollständig.

VORSICHT!

Wenn der Drucker kürzlich eingeschaltet war, ist der Fixierer heiß. Dieser Bereich ist deutlich gekennzeichnet. Berühren Sie ihn nicht.

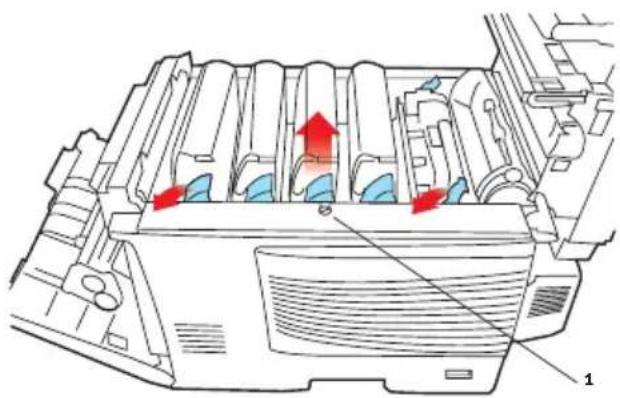

1. Heben Sie die Verriegelung der vorderen Abdeckung an und ziehen Sie die vordere Abdeckung auf.

1. Entfernen Sie die Schraube (1), mit der die rechte Seitenabdeckung befestigt ist.

1. Heben Sie die Kante der Seitenabdeckung an den abgebildeten Punkten etwas an und ziehen Sie dann die Abdeckung an der Oberseite vom Drucker weg. Heben Sie die Abdeckung etwas an, um sie vom Drucker abzunehmen. Legen Sie sie sicher auf eine Seite.

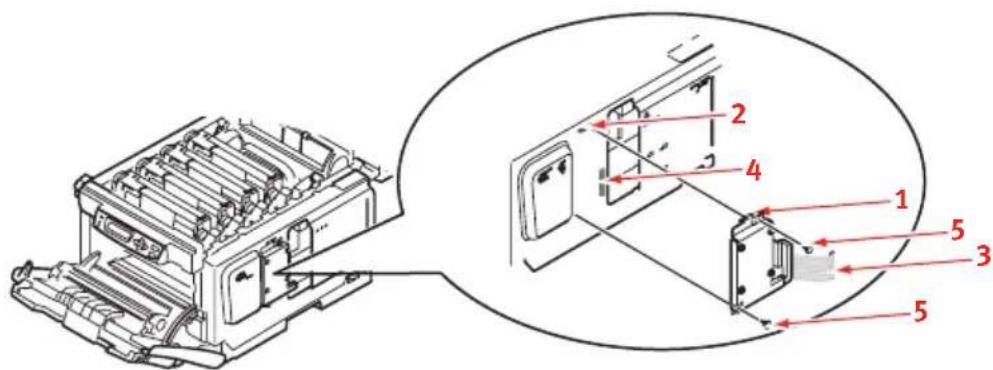

1. Führen Sie die Klemme (1) oben auf der Festplatte in die Aussparung (2) am Drucker ein.

2. Schließen Sie den Stecker des Verbindungskabels (3) an den Festplattenanschluss (4) am Drucker an.

3. Ziehen Sie die beiden Schrauben fest (5).

4. Bewegen Sie die Oberseite der Seitenabdeckung zum Drucker und bringen Sie die in Schritt 4 entfernte Schraube wieder an.

5. Schließen Sie die vordere Abdeckung. Befestigen Sie die obere Abdeckung, indem Sie sie an jeder Seite kräftig nach unten drücken, bis sie einrastet.

6. Schließen Sie den Netzstecker wieder an und schalten Sie den Drucker ein.
7. Wenn der Drucker betriebsbereit ist, drucken Sie wie folgt eine Menüübersicht:

(a) Drücken Sie die Taste +, um auf das Menü Informationen zuzugreifen.
(b) Drücken Sie einmal EINGABE für die Menüübersicht.
(c) Drücken Sie erneut EINGABE, um die Menüübersicht zu drucken.
(d) Drücken Sie nach dem Drucken der Menübersicht auf ON-LINE, um das Menüsystem zu verlassen.

1. Überprüfen Sie die erste Seite der Menüübersicht.

Oben auf der Seite zwischen den beiden waagerechten Linien ist die aktuelle Druckerkonfiguration angeführt. In dieser Liste sollte angegeben sein, dass das Festplattenlaufwerk installiert ist.

WEITERES PAPIERFACH

1. Schalten Sie den Drucker aus und ziehen Sie den Netzstecker.

2. Befestigen Sie zusätzliche Papierfächer an den vorgesehenen Stellen.

3. Platzieren Sie den Drucker auf dem zusätzlichen Papierfach. Beachten Sie beim Hochheben des Druckers alle Sicherheitsvorschriften.

1. Schließen Sie den Netzstecker wieder an, und schalten Sie den Drucker ein.

EINSTELLEN DER WINDOWS-DRUCKERTREIBER

Nach der Installation eines Upgrades muss möglicherweise der Windows-Druckertreiber aktualisiert werden, damit die zusätzlichen Funktionen für die Windows-Anwendungen verfügbar sind.

Wenn der Drucker von mehreren Computern gemeinsam genutzt wird, ist es erforderlich, den Treiber in jedem Computer zu aktualisieren.

Die dargestellten Abbildungen stammen aus Windows XP. Andere Versionen von Windows können geringfügig anders aussehen, das Prinzip ist aber gleich.

Wenn Sie ein Speicher-Upgrade installiert haben, ist eine Änderung des Druckertreibers nicht erforderlich, sodass Sie diesen Abschnitt ignorieren können.

Wenn Sie eine Duplexeinheit oder Festplatte installiert haben, gehen Sie wie folgt vor:

1. Öffnen Sie das Fenster Drucker („Drucker und Faxgeräte“ unter Windows XP) über das Menü Start oder in der Windows-Systemsteuerung.

2. Klicken Sie mit der rechten Maustaste auf das Symbol dieses Druckers und wählen Sie Eigenschaften aus dem Popup-Menü.

3. Markieren Sie auf der Registerkarte Geräteoptionen das Kontrollkästchen für das soeben installierte Upgrade.

4. Klicken Sie auf OK, um das Fenster Eigenschaften zu schließen, und schließen Sie dann das Fenster Drucker.

Installationsanleitungen für den Druckerschrank werden mit dem Schrank ausgeliefert.

PAPIERSTAUS BEHEBEN

Wenn Sie die Empfehlungen in diesem Handbuch zur Verwendung von Druckmedien befolgen und die Medien vor der Verwendung in einem guten Zustand halten, können Sie von diesem Drucker zuverlässigen Betrieb über viele Jahre erwarten. Papierstaus treten jedoch gelegentlich auf, und in diesem Abschnitt wird erläutert, wie sie auf schnelle und einfache Weise behoben werden.

Ein Papierstau kann beim Einziehen aus einer Papierkassette oder an jedem Punkt des Transportwegs durch den Drucker vorkommen. Bei einem Papierstau wird der Drucker sofort angehalten, und die Alarm-LED auf dem Statusfeld (zusammen mit dem Statusmonitor) informiert Sie über das Ereignis. Wenn Sie mehrere Seiten (oder Exemplare) drucken, reicht es oft nicht, das offensichtlich gestaute Blatt zu entfernen. Vielmehr können noch weitere Blätter den Transportweg blockieren. Auch diese müssen entfernt werden, um den Papierstau vollständig zu beheben und den normalen Betrieb wieder herzustellen.

WICHTIGE DRUCKERKOMPONENTEN UND PAPIERPFAD

1. Duplexeinheit (sofern installiert)	6. Bedienfeld.
2. Face up stacker (Ablagefach für Vorderseite oben)	7. Vordere Abdeckung
3. Papierausgabe 8. Papierkassette
4. Fixiereinheit 9. Weiteres P	papierfach (falls installiert)
5. Obere Abdeckung

FEHLERCODES DES PAPIERSENSORS

CODE STELLFLÄCHE CODE STELLFLÄCHE
370	Duplexe	nheit * 382 Papierausgabe
371	Duplexe	nheit * 383 Duplexeinheit *
372	Duplexe	nheit * 390 Mehrzweckfach
373	Duplexe	nheit * 391 Papierfach
380	Papiereinzug	392 2. Papierfach *
381	Papierpfad	400 Papierformat

* (sofern installiert)

1. Wenn ein Blatt schon zum Großteil aus dem Drucker transportiert ist, fassen Sie es, und ziehen Sie es vorsichtig ganz heraus. Lässt es sich nicht herausziehen, wenden Sie keine übermäßige Kraft an. Es kann später von der Rückseite her entfernt werden.

2. Drücken Sie die Entriegelungstaste der oberen Abdeckung und öffnen Sie die obere Abdeckung des Druckers vollständig.

VORSICHT!

Wenn der Drucker eingeschaltet war, ist der Fixierer heiß. Dieser Bereich ist deutlich gekennzeichnet. Berühren Sie ihn nicht.

1. Merken Sie sich die Anordnung der vier Tonerpatronen.

Es ist erforderlich, die vier Bildtrommeln zu entnehmen, um Zugang zum Papiertransportweg zu erhalten.

1. Halten Sie die Bildtrommel in der Mitte und heben Sie sie zusammen mit der Tonerpatrone nach oben und aus dem Drucker.

1. Stellen Sie die Tonerpatrone vorsichtig auf ein Blatt Papier, um Verschmutzungen durch den Toner und eine Beschädigung der grünen Fläche der Trommel zu vermeiden.

ACHTUNG!

Die grüne Bildtrommelfläche an der Unterseite der Tonerpatrone ist sehr empfindlich gegen Berührung und Licht. Berühren Sie diese Fläche nicht und setzen Sie sie niemals länger als fünf Minuten der normalen Raumbeleuchtung aus.

1. Entnehmen Sie die anderen Bildtrommeln auf die gleiche Weise.

2. Sehen Sie nach, ob noch Papier auf dem Transportband sichtbar ist.

Zum Entfernen eines Blatts, dessen Vorderkante sich vorne auf dem Transportband (1) befindet, heben Sie das Blatt vorsichtig vom Transportband an und ziehen Sie es vorwärts in den Innenraum des Druckers, sodass Sie es entnehmen können.

ACHTUNG!

Verwenden Sie keine spitzen oder scheuernden Gegenstände, um Blätter vom Transportband zu lösen. Dadurch kann die Oberfläche des Transportbands beschädigt werden.

Um ein Blatt aus dem mittleren Bereich des Transportbands (2) zu entfernen, lösen Sie es vorsichtig vom Transportband und entnehmen Sie es.

Um ein Blatt zu entfernen, das gerade in den Fixierer (3) eingezogen wird, lösen Sie die hintere Kante des Blatts vom Transportband, drücken Sie den Freigabehebel (4) des Fixierers nach vorne und unten, um den Druck des Fixierers auf das Blatt aufzuheben, und ziehen Sie das Blatt durch den Drucker-Innenraum heraus. Geben Sie den Freigabehebel dann wieder frei.

HINWEIS

Wenn das Blatt bereits zum Großteil in den Fixierer eingezogen ist (nur noch ein kurzes Stück ist sichtbar), versuchen Sie nicht, es zurückzuziehen. Entfernen Sie es an der Rückseite des Druckers gemäß dem folgenden Schritt.

1. Setzen Sie die vier Bildtrommeln, beginnend mit der Cyan-Bildtrommel neben dem Fixierer, wieder zurück in den Drucker. Achten Sie darauf, dass sie in der richtigen Reihenfolge eingesetzt werden.

Halten Sie die Bildtrommeleinheit oben in der Mitte, und senken Sie sie so in den Drucker ab, dass die Zapfen an beiden Enden in den Schlitzen an den Seiten des Drucker-Innenraums sitzen.

1. Klappen Sie die obere Abdeckung zu, aber drücken Sie sie noch nicht zum Verriegeln nach unten. Dadurch werden die Bildtrommeln vor übermäßigem Lichtbefall geschützt, während Sie die übrigen Bereiche auf gestautes Papier prüfen.

2. Öffnen Sie das rückwärtige Ausgabefach (5) und prüfen Sie, ob ein Blatt Papier im hinteren Transportbereich (6) vorhanden ist.

Ziehen Sie Blätter in diesem Bereich heraus.

Wenn das Blatt weit hinten in diesem Bereich ist und sich nicht herausziehen lässt, wird es wahrscheinlich noch vom Fixierer gehalten. Klappen Sie in diesem Fall die obere Abdeckung hoch und drücken Sie den Freigabehebel (4) des Fixierers nach unten.

1. Wenn das rückwärtige Ausgabefach nicht verwendet wird, schließen Sie es wieder, nachdem gestautes Papier aus diesem Bereich entfernt wurde.

2. Heben Sie die Entriegelung der vorderen Abdeckung an und ziehen Sie die vordere Abdeckung auf.

1. Entfernen Sie gestautes Papier aus dem Bereich der Abdeckung und schließen Sie dann die Abdeckung wieder.

1. Ziehen Sie die Kassette heraus, und vergewissern Sie sich, dass das Papier einwandfrei eingelegt und nicht beschädigt ist und die Papierführungen einwandfrei gegen die Seiten des Papierstapels sitzen. Schieben Sie die Kassette dann wieder hinein.

1. Schließen Sie zuletzt die obere Abdeckung, indem Sie fest auf beide Seiten drücken, sodass sie einrastet.

Wenn Papierstau weiter? im Menü Systemkonfiguration auf EIN eingestellt ist, versucht der Drucker nach Behebung des Papierstaus, die durch den Papierstau verlorenen Seiten erneut zu drucken.

TECHNISCHE DATEN

C5750/C5950 - N31176B

BEZEICHNUNG SPEZIFIKATION
Abmessungen 435 ×	563 × 339 mm (B × T × H) ohne Duplexeinheit
Gewicht ca. 26 kg (ohne Duplexeinheit)
Druckverfahren LED-	Lichtquelle, elektronisches fotografisches Verfahren
Druckgeschwindigkeit	C5750: Farbe 20 Seiten pro Minute / Schwarzweiß 32 Seiten pro MinuteC5950: Farbe 26 Seiten pro Minute / Schwarzweiß 32 Seiten pro Minute
Auflösung 600 × 600,	600 × 1200 dpi oder 600 × 600 dpi × 2 Bit
Emulationen PostScript 3PCL 5c, HP-GL, PCL XL, PCL 6eEpson FXIBM Pro Printer III XL
Automatische Funktionen	Automatische FarbausrichtungAutomatische DichteeinstellungAutomatische Rückstellung der Zählfunktion für Verbrauchsmaterialien
Speicher 256 MB Standard, ausbaufähig zu 512 MB oder 768 MB
Betriebsplattform Windows2000/XP/XP Pro x64 Edition*/NT4.0 /Server 2003/Server 2003 x64 Edition*, Vista 32 & 64 Bit.* nur x86-64 Prozessoren. Itanium wird nicht unterstützt.MacOS X (10.2 oder höher), Classic
Papierkapazität bei 80 g/m2	300 Blatt in der Hauptkassette530 Blatt in der optionalen 2. Kassette100 Blatt im Mehrzweckfach (oder 50 Transparentfolien oder 10 Briefumschläge)
Papiergewicht 64 bis	120 g/m2 in der Hauptkassette64 bis 176 g/m2 in der 2. Kassette64 bis 203 g/m2 im Mehrzweckfach
Papierausgabe 250 Blatt in oberer Ablage für Druckseite unten bei 80 g/m2100 Blatt in rückwärtiger Ablage für Druckseite oben bei 80 g/m2
Papiereinzug a	Papierfach, manueller Einzug, optional weitere Papierfächer
Mediengröße - beliebiges Fach	A4, A5, A6 (nur Fach 1), B5, Legal 13/13,5/14 Zoll, Letter, Executive.
Mediengröße - Mehrzweckfach	A4, A5, A6, B5, Legal 13/13,5/14 Zoll, Letter, Executive, Benutzerdefiniert (bis zu 1.200 mm Länge), Com9-Umschlag, Com10-Umschlag, Monarch-Umschlag, DL-Umschlag, C5-Umschlag
Medientyp Normal, Briefkopf, Folie, Bond, Recycling-Papier, Karton, Rau, Etiketten und Glanzpapier
Papierkapazität (hängt vom Papiergewicht ab)	Papierkassette: ca. 300 BlattManuelle Zufuhr: ca. 100 BlattOptionales weiteres Papierfach: 530
Ausgabekapazität (hängt vom Papiergewicht ab)	Vorderseite nach oben: ca. 100 BlattVorderseite nach unten: ca. 500 Blatt
Druckgenauigkeit Start: ±2 mmPapierschräglauf ±1 mm/100 mmBilddehnung/Bildpressung ±1 mm/100 mm
Festplatte Kapazität - 40 GB
SchnittstellenUniversal Serial Bus (USB)	USB-Spezifikation Version 2.0Anschluss: USB Typ BKabel: USB-Spezifikation Version 2.0 (abgeschirmt)Übertragungsmodus: Volle Geschwindigkeit (480 Mbps + 0,25 % Maximum)
NetzwerkParalleleSchnittstelle	10 Base T, 100 Base TXIEEE 1284 (C5900P)
Nutzungsdauer Drucker	420.000 Seiten oder 5 Jahre
Betriebszyklus max.	50.000 Seiten pro Monat, durchschn. 4.000 Seiten pro Monat
Nutzungsdauer Toner	Starter:C, M, Y und K:1.500 Seiten bei 5 % DeckungErsatz:Schwarz:8.000 Seiten bei 5 % DeckungCMY:C5750 - 2.000 Seiten bei 5 % DeckungC5950 - 6.000 Seiten bei 5 % Deckung
Nutzungsdauer Bildtrommel	20.000 Seiten (25.000 bei Endlosdruck, 18.000 bei 3 Seiten pro Druckauftrag und 9.000 bei 1 Seite pro Druckauftrag)
Nutzungsdauer Transportband	60.000 A4-Seiten bei 3 Seiten pro Druckauftrag
Nutzungsdauer Fixierer	60.000 A4-Seiten
Stromversorgung 220 bis 240 V Wechselstrom bei 50/60 Hz ± 1 Hz
Stromverbrauch Bei Betrieb: max. 1.200, durchschn. 490 W (25 °C)Bereitschaft: max. 100, durchschn. 150 W (25 °C)Energiesparmodus: 45 W max. (20 ppm Farbe)Energiesparmodus: 70 W max. (26 ppm Farbe)
Betriebsumgebung Betrieb: 10 bis 32 °C / 20 bis 80 % relative Feuchtigkeit)(optimal 25 °C feucht, 2 °C trocken)Aus: 0 bis 43 °C / 10 bis 90 % relative Feuchtigkeit)(optimal 26.8 °C feucht, 2 °C trocken)
Druckumgebung 30 bis 73 % relative Feuchtigkeit bei 10 °C, 30 bis 54 %relative Feuchtigkeit bei 32 °C10 bis 32 °C bei 30 % relativer Feuchtigkeit, 10 bis 27 °C bei80 % relativer FeuchtigkeitFarbe 17 bis 27 °C bei 50 bis 0 % relativer Feuchtigkeit
Geräusch(Schalldruckpegel)	Farbe MonoC5750: Betrieb: 52,6 dB(A) 55,6 dB(A)Bereitschafts- 37 dB(A)modus:C5950: Betrieb: 53,8 dB(A) 55,6 dB(A)Bereitschafts- 37 dB(A)modus:

a. Das Ausgabeverfahren hängt von der Papiergröße, dem Mediengewicht und dem Papiereinzug ab.

Die Spezifikationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen bestätigt.

STANDARDEINSTELLUNGEN AB WERK

KATEGORIE BEZEICHNUNG STANDARD
DRUCKMENÜ KOPIEN 1
	DUPLEX AUS
	BINDUNG AN DER LANGEN KANTE
	PAPIERZUFUHR KASET1
	AUTOM. SCHACHTW. EIN
	SCHACHTFOLGE ABWÄRTS
	EINZUG-GEBRAUCH NICHT
	FORMAT-PRÜFUNG FREIGEGEBEN
	AUFLÖSUNG 600 x 1200 dpi
	TONERSPARMODUS
	S/W-DRUCKGESCHW.
	AUSRICHTUNG
	ZEILEN PRO SEITE 64
	DRUCKBEREICH WIE

KATEGORIE BEZEICHNUNG STANDARD
PAPIERSORTEN-MENÜ K1	FORMAT A4
	PAP.SORTE KASS.1 NORMAL
	P-GEWICHT KASS.1 MITTEL
	KASS.2 FORMAT A4
	PAP.SORTE KASS.2 NORMAL
	P-GEWICHT KASS.2 MITTEL
	P-FORMAT EINZUG A4
	MEHRZWECKFACH MEDIENTYP	NORMAL
	P-GEWICHT EINZUG MITTEL
	MASSEINHEIT MILLIMETER
	X GRÖSSE 210 mm
	Y GRÖSSE 297 mm
KATEGORIE	BEZEICHNUNG	STANDARD
FARB-MENÜ AUTOMAT. DICHE AUTO
	C LICHTER CYAN 0
	C MITTELTÖNE CYA 0
	C TIEFEN CYAN 0
	M LICHTER MAGENT 0
	M MITTELTÖNE MAG 0
	M TIEFEN MAGENTA 0
	Y LICHTER GELB 0
	Y MITTELTÖNE GEL 0
	Y TIEFEN GELB 0
	K LICHTER SCHWAR 0
	K MITTELTÖNE SCH 0
	K TIEFEN SCHWARZ 0
	C DICHE CYAN	0
	M DICHE MAGENTA	0
	Y DICHE GELB	0
	K DICHE SCHWARZ	0
	C FEINAUSR. CYAN	0
	M FEINAUSR. MAG. 0
	Y FEINAUSR. GELB	0
	DRUCKFARB.SIMUL.	AUS
	UCR	NIEDRIG
	CMY 100% DICHE GESPERRT
	CMYK-KONVERTIERUNG	EIN
KATEGORIE	BEZEICHNUNG STANDARD
SYS.KONFIG.-MENÜ STRO	MSPARZEIT 60 MIN
	DRUCKERSPRACHE AUTO EMULATION
	PARA PS-PROTOKOLL ASCII
	USB PS-PROTOKOLL RAW
	NET PS-PROTOKOLL RAW
	LÖSCHB. WARNUNG ONLINE
	AUTOMAT. WEITER AUS
	WARTEN MANUELL 60 s
	WARTEZEIT 40 s
	TONERMANGEL WEITER
	P-STAU: WEITER? EIN
	FEHLERBERICHT AUS
PCL-EMULATION SCHRIFTEN RESIDENT
KATEGORIE	BEZEICHNUNG	STANDARD
PPR-EMULATION ZEICHEN	DICHE 10 cpi
	KOMPRIMIERT 12 cpi bis 20 cpi
	IBM-ZEICHENSATZ SET-2
	ZEICHENSATZ IBM-437
	BUCHSTABE ∅ GESPERRT
	ZIFFER 0 NORMAL
	ZEILENABSTAND 6 LPI
	KEINE LEERSEITE AUS
	CR-FUNKTION CR
	LF-FUNKTION LF
	ZEILENLÄNGE 80 SPALTEN
	SEITENLÄNGE 11,7 ZOLL
	RAND OBEN 0,0 ZOLL
	RAND LINKS 0,0 ZOLL
	LETTER-FORMAT	GESPERRT
	TEXTHÖHE	GLEICH
FX-EMULATION ZEICHENDICHTE 10 cpi
		IBM-ZEICHENSATZ SET-2
		ZEICHENSATZ IBM-437
		BUCHSTABE ∅ GESPERRT
		ZIFFER 0 NORMAL
		ZEILENABSTAND 6 LPI
		KEINE LEERSEITE AUS
		CR-FUNKTION CR
		LF-FUNKTION LF
		ZEILENLÄNGE 80 SPALTEN
		SEITENLÄNGE 11,7 ZOLL
		RAND OBEN 0,0 ZOLL
		RAND LINKS 0,0 ZOLL
		LETTER-FORMAT GESPERRT
		TEXTHÖHE GLEICH
PARALLEL-MENÜ	PARALLEL	FREIGEGEBEN
	BIDIREKTIONAL	FREIGEGEBEN
	ECP	FREIGEGEBEN
	ACK IMPULSDAUER	SCHMAL
	ACK/BUSY TIMING (ACK/ BUSY-EINSTELLUNG)	ACK IN BUSY
	I-PRIME	GESPERRT
	OFF-LINE-EMPFANG	GESPERRT
USB-MENÜ	USB	FREIGEGEBEN
	SOFT RESET	GESPERRT
	GESCHWINDIGKEIT	480 Mbit/s
	OFF-LINE-EMPFANG	GESPERRT
USB-MENÜ(Fortsetzung)	SERIENNUMMER FREIGEGEBEN
NETZWERKMENÜ TCP/IP	FREIGEGEBEN
	IP VERSION IP V4
	NETBEUI GESPERRT
	IP ADDRESS SET AUTO
	IP ADDRESS 169.254.xxx.xxx / 192.168.100.100
	SUBNET MASK 255.255.0.0 / 255.255.255.0
	GATEWAY ADDRESS 0.0.0.0 / 192.168.100.254
	WEB/PP FREIGEGEBEN
	TELNET FREIGEGEBEN
	FTP GESPERRT
	SNMP GESPERRT
	NETWORK SCALE NORMAL
	HUB LINK SETTING AUTO NEGOTIATE
SPEICHERMENÜ	EMPFANGSPUFFERGRÖSSE	AUTO
	SPEICHER SPERREN AUS
DISK MAINTENCE	PCL/COMMON/PCE	20%/50%/30%
SYS.EINSTELLMENÜ	X-POS	0,00 mm
	Y-POSITION	0,00 mm
	DUPLEX X-POS.	0,00 mm
	DUPLEX Y-POS.	0,00 mm
	TROMMELREINIGUNG	AUS
KATEGORIE BEZEICHNUNG STANDARD
WARTUNGS-MENÜ ENERGIE-SPARMODUS FREIGEGEBEN
		FEUCHTE PAP. S/W 0
		FEUCHTE PAP. FAR 0
		FEUCHTE FOL S/W 0
		FEUCHTE FOL. FAR 0
		SMR EINSTELLUNG 0
		BG EINSTELLUNG 0
AUFTR.PROT.MENÜ ENTER	PASSWORD 0000
	JOB LOG GESPERRT
	LOG SIZE 30

STICHWORTVERZEICHNIS

B

Bedienfeld 21

Betriebszähler-Menü 52

Bildtrommel Ersetzen .... 69 Nutzungsdauer .... 62

Bildtrommeln aktuelle Nutzung 52

Briefumschläge Einlegen 19

D

Druckqualität Einstellen 51

Druckreihenfolge Ausgabe mit Vorderseite oben ... 17 Ausgabe mit Vorderseite unten .. 17

Duplex Einschränkungen bei Papiergröße und -gewicht .... 14 Installieren.... 81

E

Energiesparmodus Aktivieren oder deaktivieren ..... 50 Verzögerungszeit ..... 38

Etiketten empfohlene Sorten .... 12

F

Farbe Einstellen 35

Festplattenlaufwerk Installieren.... 87

Fixierer Ersetzen .... 77 Nutzung.... 53 Nutzungsdauer .... 63

L

LED-Kopf reinigen.... 80

M

Mehrzweckfach Papiergrößen .... 13 Verwendung .... 18

Menüfunktionen.... 21

Menüs Betriebszähler-Menü.... 52 Druckaufträge .... 25 Drucken.... 28 Farbe .... 35 FX-EMULATION .... 43 MENÜ NETZWERK .... 45 Menüübersicht .... 27

Papiersorten-Menü ......32

PCL-Emulation 40

PPR-Emulation....41

Standardeinstellungen ab Werk....22

System-Konfigurationsmenü.....38

USB-Menü....45, 47, 48

Verwendung......21

Wartungs-Menü 50

Zurückstellen ....50

N

Netzwerkadressen Einstellung ....46

Netzwerkprotokolle Aktivieren oder deaktivieren .....45

P

Papier Codes bei Papierstau ....94 Codes bei Stau ....94 Einlegen in Kassetten ....15 empfohlene Sorten....12 Gewichte und Größen ....32 Papier mit Briefkopf einlegen ....16 Stau beheben ....92 unterstützte Papiergrößen ....13

PPR-EMULATION 41

R

Richtig ausschalten 28

T

Toner aktuelle Nutzung....53 Ersetzen ....64 Nutzungsdauer ....62

Transparentfolien empfohlene Sorten......12

Transportband Ersetzen ....74 Nutzung....52 Nutzungsdauer ....62

U

Übersicht über den Drucker ..... 9

Upgrade Speicher ....83

W

Wartungs-Menü......47

Wichtige Druckerkomponenten und Papierpfad....93

OKI KONTAKTDATEN

Oki Systems (Deutschland) GmbH

Hansaallee 187

40549 Düsseldorf

Tel: [phone]

Fax: [phone]

Drucker Support: [phone]

501

Fax Support: [phone]

Website: www.oki.de

OKI EUROPE LIMITED

Central House

Balfour Road

Hounslow TW3 1HY

United Kingdom

Tel: [phone]

Fax: [phone]
