BEDIENUNGSANLEITUNG C5600 OKI

Es wurden alle Anstrengungen unternommen, um sicherzustellen, dass die in dieser Veröffentlichung enthaltenen Informationen vollständig und richtig sind und dem aktuellsten Stand entsprechen. Der Hersteller übernimmt keine Haftung für die Konsequenzen von Fehlern außerhalb seiner Kontrolle. Zudem kann der Hersteller keine Garantie dafür übernehmen, dass durch andere Hersteller vorgenommene Änderungen an Software und Geräten, die in diesem Handbuch erwähnt werden, die Gültigkeit der hierin enthaltenen Informationen unbeeinträchtigt lassen. Die Erwähnung von Software-Produkten von Drittherstellern lässt nicht notwendigerweise den Schluss zu, dass sie vom Hersteller empfohlen werden.

Obwohl größte Sorgfalt darauf verwendet wurde, die hierin enthaltenen Informationen so akkurat und hilfreich wie möglich weiterzugeben, übernehmen wir keinerlei Garantie hinsichtlich ihrer Genauigkeit und Vollständigkeit.

Die aktuellsten Treiber und Handbücher stehen auf der Oki Europe Website zur Verfügung: http://www.okiprintingsolutions.com

Copyright © 2007. Alle Rechte vorbehalten.

Oki und Microline sind eingetragene Marken von Oki Electric Industry Company Ltd.

Energy Star ist eine Marke der United States Environmental Protection Agency.

Hewlett-Packard, HP und LaserJet sind eingetragene Marken der Hewlett-Packard Company.

Microsoft, MS-DOS und Windows sind eingetragene Marken der Microsoft Corporation.

Apple, Macintosh, Mac und Mac OS sind eingetragene Marken von Apple Computer.

Andere Produkt- und Markennamen sind eingetragene Marken oder Marken der jeweiligen Unternehme.

Als Teilnehmer am Energy Star-Programm hat der Hersteller festgestellt, dass dieses Gerät den Energy Star-Richtlinien zur Energieeinsparung entspricht.

Dieses Produkt entspricht den Anforderungen der Richtlinien des EU-Rates 89/336/EEC (EMV), 2006/95/EC (LVD) und 1999/5/EC (R&TTE), ggf. ergänzt, in der Angleichung der Rechtsvorschriften der Mitgliedsstaaten in Bezug auf elektromagnetische Verträglichkeit, die Niederspannung und Funk- und Telekommunikationsendgeräte.

Beachten Sie, dass alle Bildschirmabbildungen in diesem Handbuch auf Microsoft Windows XP basieren. Wenn Sie ein anderes Betriebssystem verwenden, können sich die Abbildungen also unterscheiden. Das Prinzip ist jedoch das Gleiche.

ERSTE HILFE IM NOTFALL

Seien Sie beim Umgang mit dem Tonerpulver vorsichtig.

Wenn Tonerpulver geschluckt wird, führen Sie Erbrechen herbei, und begeben Sie sich in ärztliche Hilfe. Ist eine Person bewusstlos, darf nie versucht werden, Erbrechen herbeizuführen.

Wenn es eingeatmet wird, bringen Sie die Person an die frische Luft. Begeben Sie sich unverzüglich in ärztliche Behandlung.

Sollte Tonerpulver in die Augen gelangen, spülen Sie es mindestens 15 Minuten mit viel Wasser aus. Schließen Sie die Augenlider nicht. Begeben Sie sich unverzüglich in ärztliche Behandlung.

Verschütteter Toner kann mit kaltem Wasser und Seife abgewaschen werden, damit keine Flecken auf der Haut oder Kleidung bleiben.

IMPORT IN DIE EU

Oki Europe Limited (firmiert unter dem Namen OKI Printing Solutions)

Central House

Balfour Road

Hounslow

TW3 1HY

Großbritannien

Sollten Sie Fragen zu Vertrieb, Support oder allgemeiner Art haben, wenden Sie sich an Ihren Händler vor Ort.

INFORMATIONEN ZUR UMWELT

Erste Hilfe im Notfall 3

Import in die EU .... 3

Informationen zur Umwelt 3

Inhalt 4

Allgemeine Hinweise und Warnhinweise ..... 6

Einführung 7

Übersicht über den Drucker 9

Ändern der Anzeigesprache 11

Empfehlungen für Papier 12

Kassetten 13

Mehrzweckfach 13

Face down stacker (Ablagefach für Vorderseite unten). 14

Face up stacker (Ablagefach für Vorderseite oben). 14

Duplexeinheit 14

Einlegen von Papier 15

Kassetten 15

Druckereinstellungen unter Windows ..... 20

Druckeinstellungen in Windows-Anwendungen....20

Einstellungen aus der Windows-Systemsteuerung . 25

Druckereinstellungen am Mac 29

Mac OS 9 29

Mac OS X 43

Drucken in Farbe 61

Faktoren, die das Erscheinungsbild von Ausdrucken beeinflussen 61

Tipps für das Drucken in Farbe 63

Zugriff auf die Optionen für Farbanpassung. . . . . . 64

Einstellen der Optionen für Farbanpassung ..... 65

Verwendung der Funktion Farbmuster ..... 66

Verwenden der Colour Correct Utility 67

Menüfunktionen 69

Druckaufträge 70

Info-Menü 70

Menü Festplatte sichern 71

Drucken 71

Papiersorten-Menü 73

Farbe 76

System-Konfigurationsmenü 77

Menü USB 78

Menü netzwerk 78

Wartungs-Menü 80

Betriebszähler-Menü. 81

Verbrauchsmaterialien ersetzen ....82

Bestellnummern der Verbrauchsmaterialien. ..... 83

Tonerpatrone ersetzen 84

Bildtrommel ersetzen 89

Transportband ersetzen 94

Fixierer ersetzen 97

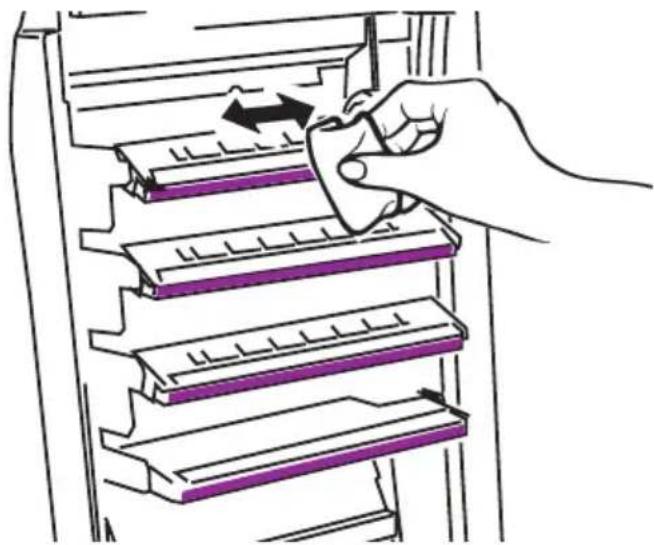

Reinigen des LED-Kopfes. . . . . . . . . . . . . . . . . . . . . . . . . . 100

Upgrades installieren .... 101

Duplexeinheit .....101

Weiteres Papierfach .....107

Einstellen der Windows-Druckertreiber .....108

Papierstaus beheben 109

Technische Daten 119

Stichwortverzeichnis 122

Oki Kontaktdaten 125

ALLGEMEINE HINWEISE UND WARNHINWEISE

HINWEIS:

Hinweise werden in diesem Handbuch so dargestellt. Ein Hinweis enthält zusätzliche, den Haupttext ergänzende Informationen, die Ihnen helfen, das Produkt zu verwenden und zu verstehen.

ACHTUNG!

„Achtung“ wird in diesem Handbuch so dargestellt. „Achtung“ bietet weitere Informationen, die bei Nichtbeachtung zu Fehlfunktionen oder Geräteschäden führen können.

VORSICHT!

„Vorsicht“ wird in diesem Handbuch so dargestellt. „Vorsicht“ bietet weitere Informationen, die bei Nichtbeachtung Risiken bergen oder zu Körperverletzung führen können.

EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb dieses Farbdruckers von Oki Printing Solutions! Ihr neuer Drucker verfügt über fortschrittliche Funktionen und erstellt lebendige Farbdrucke sowie scharfe Schwarzweißdrucke mit hoher Geschwindigkeit auf einer Reihe von Druckmedien für das Büro.

Der Drucker weist die folgenden Merkmale auf:

Die Mehrstufentechnologie verleiht ihren Dokumenten Fotoqualität durch subtilere Farbtöne und Farbverläufe
Schneller Farbdruck von attraktiven Farbpräsentationen und anderen Dokumenten mit bis zu 20 (C5600) oder 26 (C5800) Seiten pro Minute in Vollfarbe
Schneller und effizienter Schwarzweißdruck von allgemeinen Dokumenten, die keine Farbe erfordern, mit bis zu 32 Seiten pro Minute
Druckauflösung von 600 x 600 dpi (dots per inch = Punkte pro Zoll), 1200 x 600 dpi und 600 x 600 x 2 Bit für Bildreproduktion hoher Qualität mit feinsten Details
Einzeldurchlauf-Farbdigital-LED-Technologie für schnelle Druckverarbeitung
Netzwerkanschluss über 10Base-T und 100Base-TX zur gemeinsamen Nutzung dieses wertvollen Geräts mit anderen Anwendern im Büronetzwerk
Photo Enhance-Modus für optimalen Ausdruck fotografischer Bilder
„Fragen Sie Oki“ – diese benutzerfreundliche Funktion für Windows bietet eine direkte Verknüpfung vom Druckertreiberbildschirm zu einer dedizierten Website mit speziellen Informationen über das Druckermodell, mit dem Sie arbeiten. Dort finden Sie alle Hinweise, Tipps und die Unterstützung, die Sie eventuell benötigen, um Ihren Oki-Drucker optimal einzusetzen.
Plugin „WebPrint Internet Explorer“ – eine weitere neue Funktion für Windows, mit der sie Webseiten optimal ausdrucken können.

Internes Festplattenlaufwerk (Standard bei h-Modellen, optional bei allen anderen) zum Speichern von Overlays, Makros und ladbaren Schriftarten sowie zum automatischen Sortieren von mehreren Exemplaren mehrseitiger Dokumente
Mit dem Dienstprogramm Template Manager 2006 für Windows können Sie auf einfache Weise Visitenkarten, Banner und Etiketten entwerfen und ausdrucken.

Die folgenden Funktionen sind als Sonderzubehör erhältlich:

Externer drahtloser Druckserver macht Netzwerkverkabelung überflüssig
Automatischer Zweiseitendruck (Duplexdruck) für wirtschaftlichen Papierverbrauch und kompakten Druck von größeren Dokumenten (Standard bei dn-Modellen)
Zusätzliches Papierfach zum Einlegen von weiteren 530 Blatt, um Bedienvorgänge einzusparen oder verschiedene Papiersorten wie Briefpapier, andere Papiergrößen oder andere Druckmedien verfügbar zu haben
Zusätzlicher Speicher, der das Drucken komplexerer Seiten ermöglicht (z. B. Banner in hoher Auflösung)
Druckerschrank

ÜBERSICHT ÜBER DEN DRUCKER

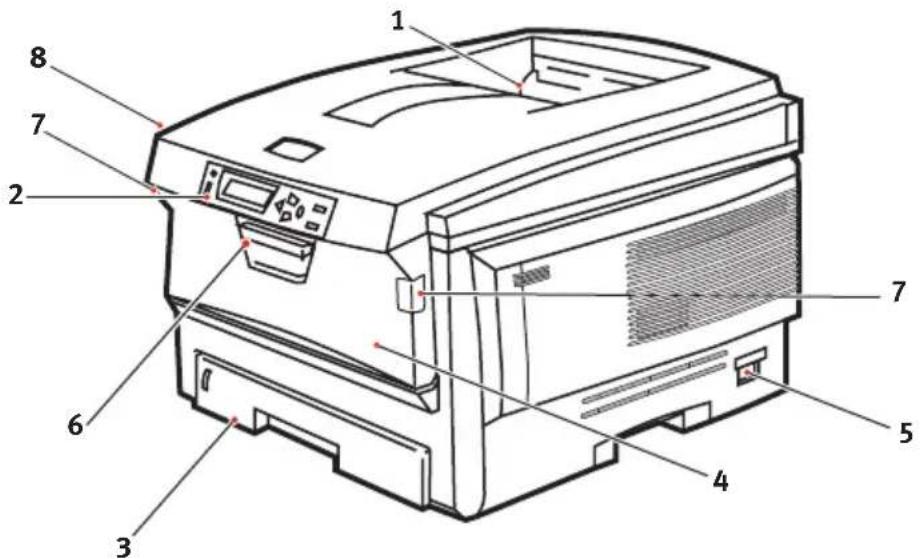

VORDERANSICHT

1. Ablagefach, Vorderseite unten Standard- Ausgabebereich für gedruckte Seiten. Nimmt bis zu 250 Blatt von 80 g/m² auf.

2. Bedienfeld Menügesteuerte Bedienelemente und LCD-Anzeige.

3. Papierkassette Standardkassette für leeres Papier. Nimmt bis zu 300 Blatt von 80 g/m² auf.

4. Mehrzweckfach (80g/m²) Dient zum Zuführen von schwerem Papier, Briefumschlägen und anderen Spezialmedien. Dient außerdem zum manuellen Zuführen von Einzelblättern bei Bedarf.

5. Ein/Aus-Schalter

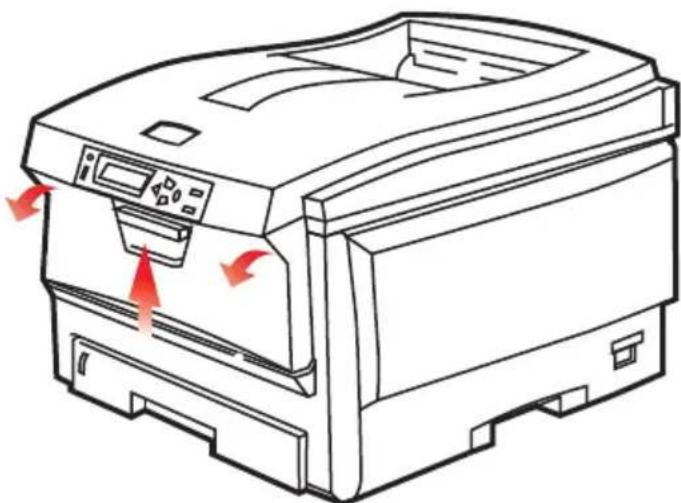

6. Hebel für die vordere Abdeckung
7. Hebel für das Mehrzweckfach
8. Entriegelungstaste der oberen Abdeckung

Für die LCD-Anzeige können verschiedene Sprachen gewählt werden. (Siehe „Ändern der Anzeigesprache“ auf Seite 11.)

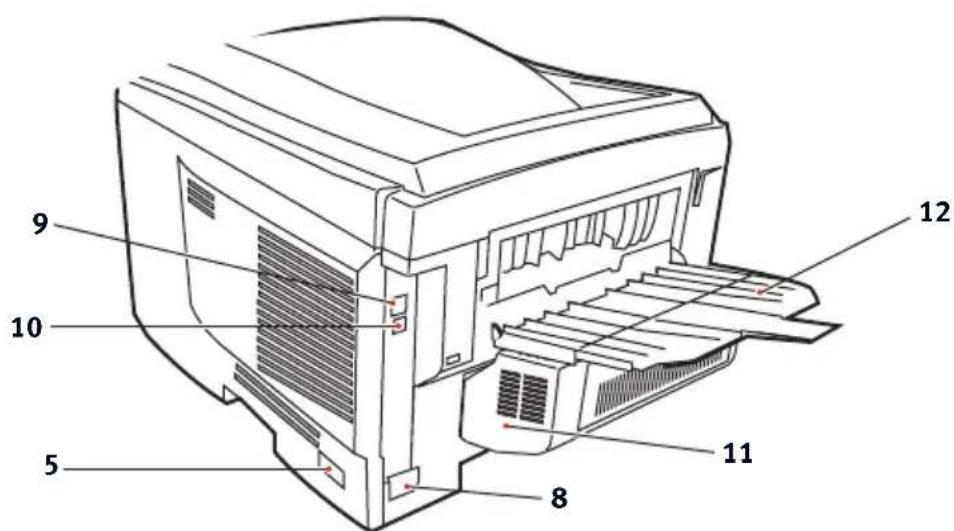

RÜCKANSICHT

Dargestellt sind das Anschlussfeld, das rückwärtige Ausgabefach und der Einschub für die optionale Duplexeinheit (für zweiseitigen Druck).

9 10 5 8 11 12

5. Ein/Aus-Schalter8. Wechselstrom-Netzanschluss9. USB-Schnittstelle

10. Netzwerkschnittstelle*11. Duplexeinheit (sofern installiert)12. Rückwärtiges Ausgabefach, 100 Blatt, Vorderseite oben

* Die Netzwerkschnittstelle besitzt einen Schutzstecker, der entfernt werden muss, damit eine Verbindung hergestellt werden kann.

Wenn das rückwärtige Ausgabefach aufgeklappt ist, wird das Papier hier ausgegeben und mit der Vorderseite nach oben abgelegt. Dieses Ausgabefach dient hauptsächlich für schwere Druckmedien. Bei Verwendung in Verbindung mit dem Mehrzweckfach wird das Papier praktisch gerade durch den Drucker transportiert. Dann wird das Papier im Transportweg nicht mehr gebogen, sodass Medien bis zu 203 g/m² transportiert werden können.

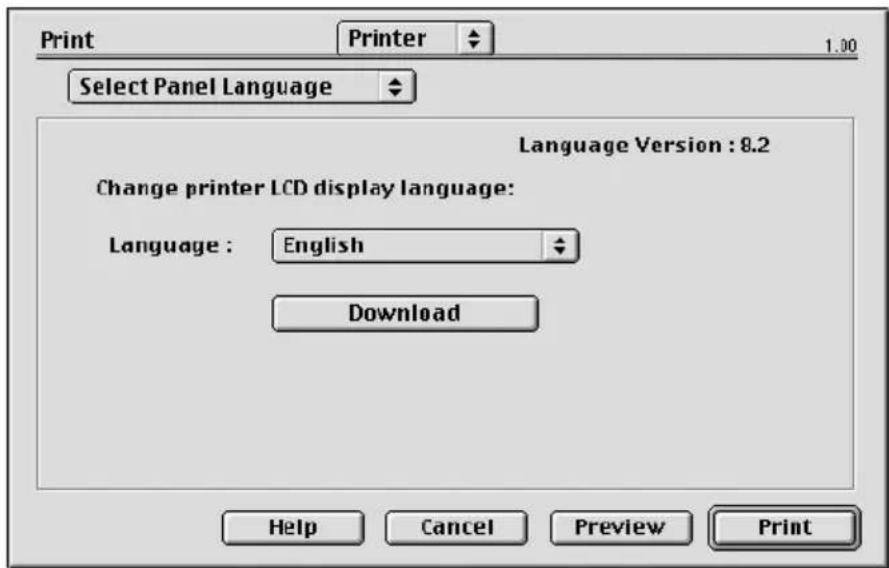

ÄNDERN DER ANZEIGESPRACHE

Die Standardsprache, in der der Drucker Meldungen ausgibt und Berichte druckt, ist Englisch. Folgende Sprachen stehen zur Auswahl:

Deutsch Dänisch Französisch Niederländisch Italienisch Türkisch Spanisch Portugiesisch Schwedisch Polnisch Russisch Griechisch Finnisch Tschechisch Ungarisch Norwegisch

Dem Drucker liegt eine Beschreibung bei, die zeigt, wie die Sprache geändert werden kann.

EMPFEHLUNGEN FÜR PAPIER

Der Drucker kann verschiedene Papiersorten mit einer Reihe von Papiergewichten und -größen sowie Transparentfolien und Briefumschläge bedrucken. Dieser Abschnitt enthält allgemeine Empfehlungen zur Wahl der Druckmedien und ihrer Verwendung.

Die beste Leistung wird mit Standardpapier mit einem Gewicht von 75 bis 90 g/m², das für Verwendung in Kopierern und Laserdruckern vorgesehen ist, erhalten. Geeignete Produkte sind:

• Arjo Wiggins Conqueror Colour Solutions 90 g/m ^2
  • Colour Copy von Neusiedler.

Stark geprägtes oder sehr grob strukturiertes Papier wird nicht empfohlen.

Vorbedrucktes Briefpapier kann verwendet werden, aber die Druckfarbe muss die hohen Fixiertemperaturen, die beim Drucken zur Anwendung kommen, aushalten können.

Briefumschläge dürfen nicht verzogen, wellig oder anderweitig verformt sein. Die Verschlussklappe sollte rechteckig sein. Der Kleber muss der hohen Fixiertemperatur im Drucker widerstehen können. Fensterbriefumschläge sind nicht geeignet.

Transparentfolien sollten für Verwendung in Kopierern und Laserdruckern vorgesehen sein. Wir empfehlen Oki Printing Solutions Transparentfolien (Bestellnr. 01074101). Vermeiden Sie vor allem Transparentfolien, die manuell mit Marker-Stiften beschriftet werden sollen. Sie schmelzen im Fixierer und beschädigen ihn.

Etiketten sollten für die Verwendung in Kopierern und Laserdruckern vorgesehen sein. In diesem Fall ist das gesamte Trägerblatt von Etiketten bedeckt. Der Drucker kann durch andere Arten von Etiketten beschädigt werden, wenn sich Etiketten beim Druckvorgang lösen. Geeignete Produkte sind:

- Avery White Laser Label 7162, 7664, 7666 (A4) oder 5161 (Letter)

KASSETTEN

GRÖßE ABMESSUNGEN GEWICHT (G/M²)

A6 (nur Kassette 1)	105 x 148mm
A5 148 x 210mm		Leicht 64 - 74 g/m2
B5 182 x 257mm		Mittel 75 - 90 g/m2
Executive 184,2 x 266,7mm		Schwer 91 - 120 g/m2
A4 210 x 297mm		Sehr
Letter 215,9 x 279,4mm		schwer 121 - 176 g/m2(nur Kassette 2)
Legal 13 Zoll 216 x 330mm
Legal 13,5 Zoll 216 x 343mm
Legal 14 Zoll 216 x 356mm

Wenn in einem weiteren Fach (2. Kassette, wenn vorhanden, oder Mehrzweckfach) das gleiche Papier vorhanden ist, kann der Drucker automatisch auf dieses Fach umschalten, sobald die verwendete Kassette leer wird. Beim Drucken aus Windows-Anwendungen ist diese Funktion in den Treibereinstellungen deaktiviert. (Siehe „Druckereinstellungen unter Windows“ weiter unten in diesem Handbuch.) Beim Drucken aus anderen Systemen ist diese Funktion im Menü Drucken aktiviert. (Siehe „Menüfunktionen“ weiter unten in diesem Handbuch.)

M EHRZWECKFACH

Das Mehrzweckfach ist für die gleichen Papiergrößen wie die Kassetten ausgelegt, jedoch für Papiergewichte bis 203 g/m². Verwenden Sie für dickes Papier immer die rückwärtige Papierablage für Vorderseite oben. Dann ist der Papiertransportweg durch den Drucker fast gerade.

Über das Mehrzweckfach können Papierbreiten ab 100mm und Längen bis zu 1200 mm (Bannerdruck) zugeführt werden.

Verwenden Sie für Papierlängen über 356 mm (Legal 14 Zoll) Papier mit einem Gewicht zwischen 90 g/m² und 128 g/m² sowie das rückwärtige Ablagefach für Vorderseite oben.

Verwenden Sie das Mehrzweckfach zum Bedrucken von Briefumschlägen und Transparentfolien. Bis zu 50 Transparentfolien oder 10 Briefumschläge können gleichzeitig eingelegt werden, wenn der Stapel nicht höher als 10 mm ist.

Papier und Transparentfolien müssen mit der Druckseite nach oben und der Vorderkante in den Drucker weisend eingelegt werden. Verwenden Sie nicht die Funktion Duplexdruck (Zweiseitendruck).

FACE DOWN STACKER (ABLAGEFACH FÜR VORDERSEITE UNTEN)

Das Ablagefach für Vorderseite unten kann bis zu 250 Blatt Standardpapier von 80 g/m² aufnehmen, es ist für Papiergewichte bis 176 g/m² geeignet. Seiten, die in aufsteigender Reihenfolge (Seite 1 zuerst) gedruckt werden, werden in aufsteigender Reihenfolge abgelegt (letzte Seite oben, Vorderseite unten).

FACE UP STACKER (ABLAGEFACH FÜR VORDERSEITE OBEN)

Für den Gebrauch muss das Ablagefach für Vorderseite oben an der Rückseite des Druckers geöffnet und die Papierstütze herausgezogen werden. In diesem Zustand wird das Papier unabhängig von der Einstellung des Treibers hier ausgegeben.

Das Ablagefach für Vorderseite oben kann bis zu 100 Blatt Standardpapier von 80 g/m² aufnehmen, es ist für Papiergewichte bis 203 g/m² geeignet.

Verwenden Sie für Papiergewichte über 176g/m² immer dieses Ablagefach und das Mehrzweckfach.

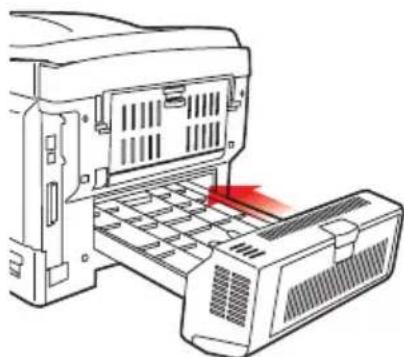

DUPLEXEINHEIT

Dieses Sonderzubehörteil bietet automatischen Zweiseitendruck auf den gleichen Papiersorten wie Kassette 2 (d. h. alle Kassetten-Papiergrößen außer A6) und auf Papiergewichten von 75 bis 105 g/m².

HINWEIS:

Die Duplexeinheit gehört bei dn-Modellen zur Standardausstattung.

EINLEGEN VON PAPIER

KASSETTEN

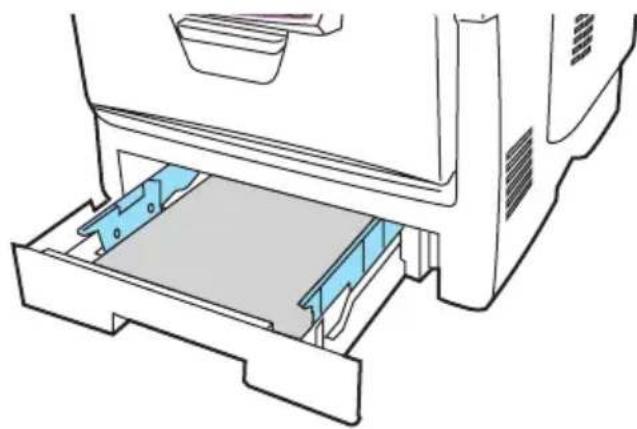

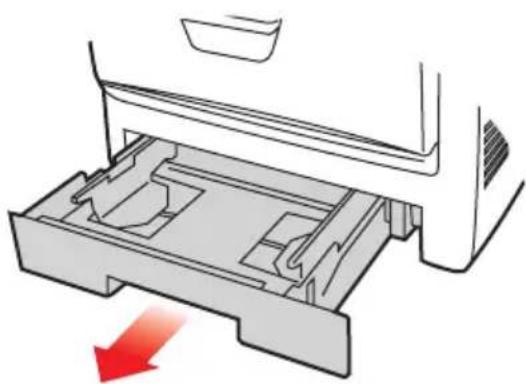

1. Entnehmen Sie die Papierkassette aus dem Drucker.

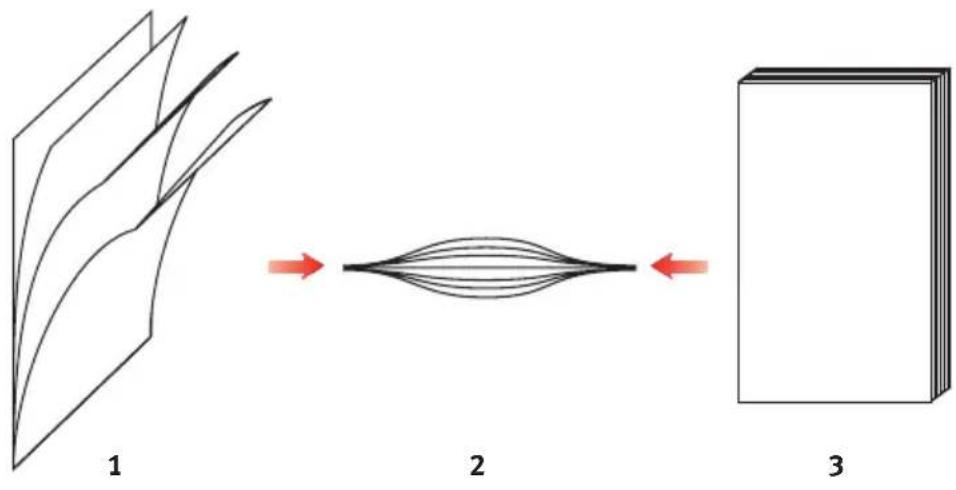

1. Fächern Sie das einzulegende Papier an den Kanten (1) und in der Mitte (2) auf, damit keine Seiten aneinander haften, und stoßen Sie die Kanten des Papierstapels auf eine ebene Fläche auf, um sie miteinander auszurichten (3).

1 2 3

1. Legen Sie Papier mit Briefkopf wie abgebildet mit der Vorderseite nach unten und der oberen Kante zur Vorderseite des Druckers weisend ein.

1 2

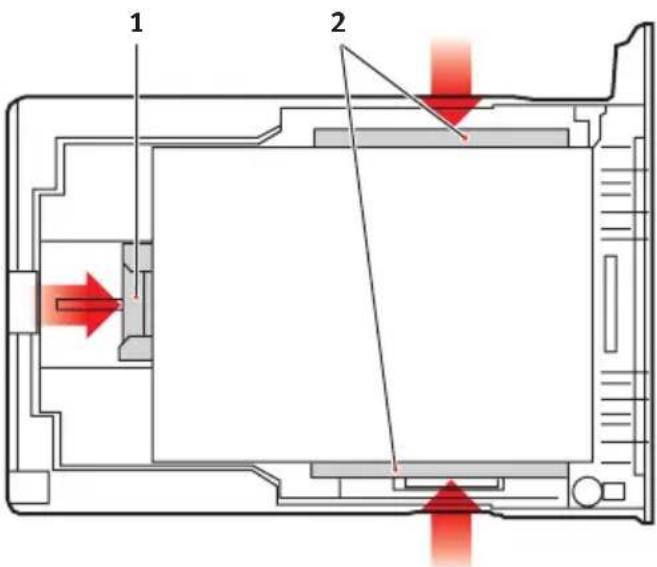

1. Stellen Sie den hinteren Papieranschlag (1) und die Papierführungen (2) auf die Größe des verwendeten Papiers ein.

So verhindern Sie Papierstaus:

• Lassen Sie keinen Freiraum zwischen dem Papier und den Papierführungen und dem hinteren Anschlag.
• Legen Sie nicht zu viel Papier in die Papierkassette ein. Die Kapazität ist abhängig von der Papiersorte.
• Legen Sie kein beschädigtes Papier ein.
• Legen Sie nicht gleichzeitig Papier unterschiedlicher Größe ein.
• Ziehen Sie die Papierkassette nicht während des Druckvorgangs heraus (außer wie unten für die zweite Kassette beschrieben).

• Schließen Sie die Papierkassette vorsichtig.

• Wenn der Drucker über zwei Papierkassetten verfügt und aus der ersten (oberen) Kassette gedruckt wird, können Sie die zweite (untere) Kassette während des Druckvorgangs herausziehen, um Papier einzulegen.

Wenn Sie jedoch aus der zweiten (unteren Kassette) drucken, ziehen Sie nicht die erste (obere) Kassette heraus. Ansonsten verursachen Sie einen Papierstau.

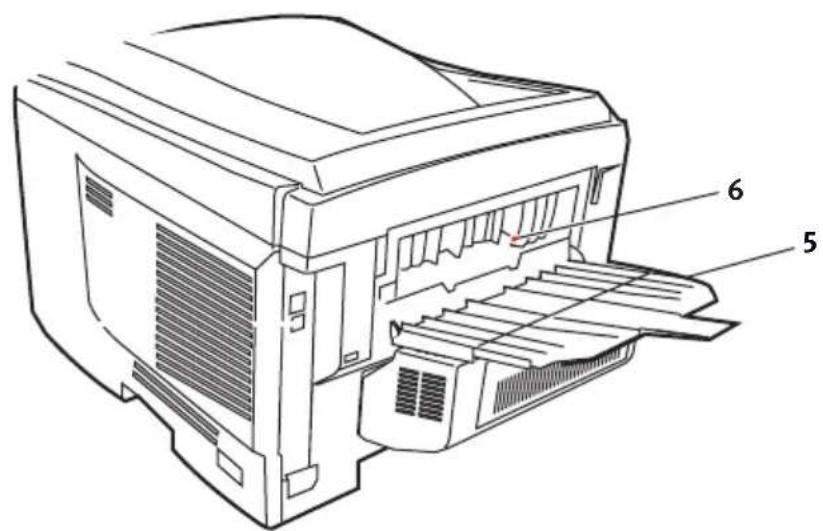

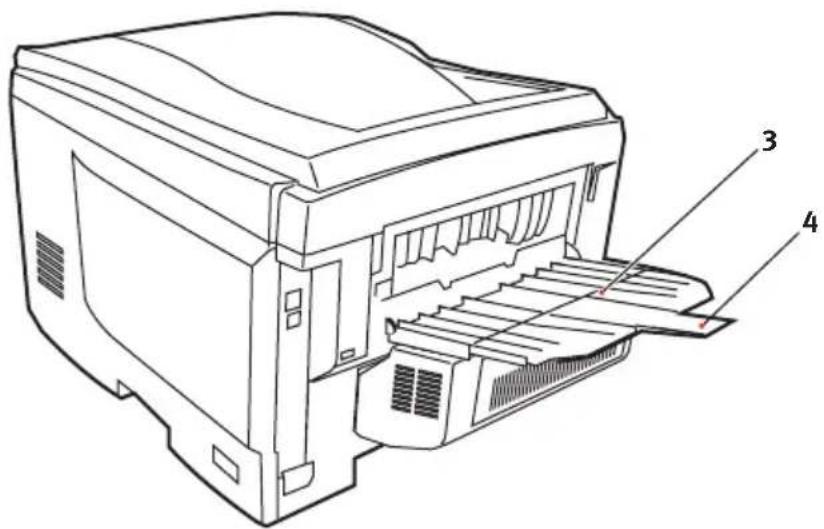

1. Zum Drucken mit der Vorderseite nach unten muss die rückwärtige Papierausgabe (3) für Vorderseite oben geschlossen sein (das Papier wird oben auf dem Drucker ausgegeben). Die Kapazität beträgt, abhängig vom Papiergewicht, etwa 250 Blatt.
2. Zum Drucken mit der Vorderseite nach oben müssen die rückwärtige Papierausgabe (3) geöffnet und die Papierstütze (4) herausgezogen sein. Das Papier wird in der umgekehrten Reihenfolge des Drucks abgelegt. Die Kapazität des Ausgabefachs beträgt, abhängig vom Papiergewicht, etwa 100 Blatt.
3. Verwenden Sie für dickes Papier (Pappe usw.) stets die rückwärtige Papierablage für Vorderseite oben.

Während des Druckens darf die rückwärtige Papierausgabe nicht geöffnet oder geschlossen werden, weil dadurch ein Papierstau verursacht werden kann.

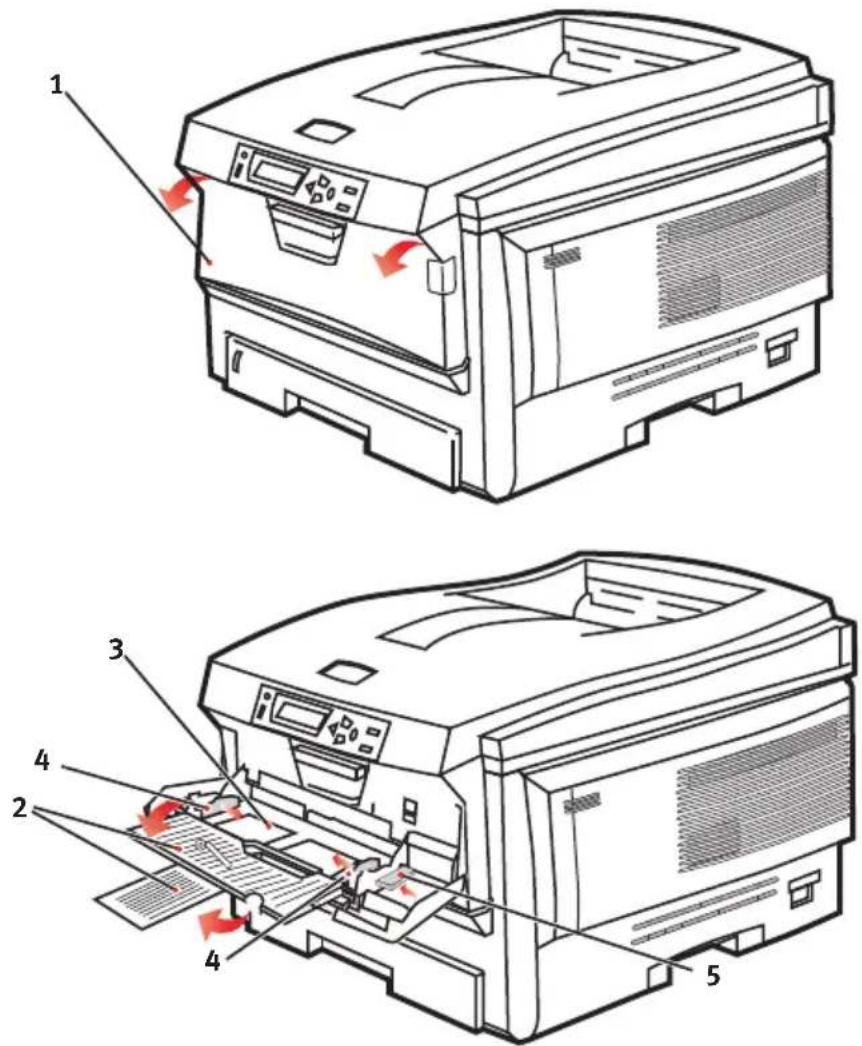

MEHRZWECKFACH

1. Öffnen Sie das Mehrzweckfach (1).
2. Klappen Sie die Papierstützen aus (2).

1. Drücken Sie die Papierauflagefläche (3) vorsichtig nach unten, damit sie einrastet.
2. Legen Sie Papier ein, und stellen Sie die Papierführungen (4) auf die Größe des verwendeten Papiers ein.

- Für Einseitendruck auf Papier mit Briefkopf legen Sie das Papier so in das Mehrzweckfach ein, dass sich der Briefkopf auf der Oberseite befindet und die obere Kante in Richtung Drucker zeigt.

• Für Zweiseitendruck (Duplex) auf Papier mit Briefkopf legen Sie das Papier so ein, dass sich der Briefkopf auf der Unterseite befindet und die obere Kante vom Drucker weg zeigt. (Für diese Funktion muss die optionale Duplexeinheit installiert sein.)
• Briefumschläge müssen mit der Vorderseite nach oben, der oberen Kante nach links und der kurzen Kante in den Drucker weisend eingelegt werden. Wählen Sie für Drucken auf Briefumschläge nicht Duplexdruck.

• Die Papierkapazität darf etwa 50 Blatt bzw. 10 Briefumschläge nicht überschreiten. Die maximale Stapelhöhe beträgt 10 mm.

• Drücken Sie die Fachverriegelungstaste (5) nach innen, um die Papierauflagefläche zu lösen, sodass das Papier angehoben und gehalten wird.

Stellen Sie im Menü Papiersorten die richtige Papiergröße für das Mehrzweckfach ein (siehe „Menüfunktionen“).

DRUCKEREINSTELLUNGEN UNTER WINDOWS

Über die Menüs des Drucker-Bedienfelds sind viele Optionen zugänglich.

Auch der Windows-Druckertreiber enthält Einstellungen für viele dieser Optionen. Beim Drucken unter Windows haben für Optionen, die im Druckertreiber und in den Bedienfeld-Menüs übereinstimmen, die Einstellungen im Windows-Druckertreiber Vorrang vor denjenigen in den Bedienfeld-Menüs.

Die Abbildungen in diesem Kapitel stammen aus Windows XP. Andere Versionen von Windows können geringfügig anders aussehen, das Prinzip ist aber gleich.

DRUCKEINSTELLUNGEN IN WINDOWS-ANWENDUNGEN

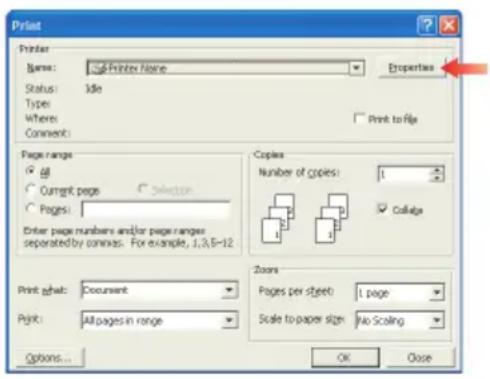

Wenn Sie ein Dokument aus einer Windows-Anwendung drucken wollen, wird ein Dialogfeld Drucken eingeblendet. In diesem Dialogfeld ist gewöhnlich der Name des Druckers angegeben, auf dem das Dokument gedruckt wird. Neben dem Namen des Druckers befindet sich eine Schaltfläche Eigenschaften.

Durch Klicken auf Eigenschaften wird ein neues Dialogfeld eingeblendet, das eine kurze Liste der im Treiber verfügbaren Druckereinstellungen enthält, die Sie für das jeweilige Dokument wählen können.

Die in der Anwendung verfügbaren Einstellungen sind solche, die Sie für bestimmte Zwecke oder Dokumente ändern können. Diese Einstellungen sind gewöhnlich nur so lange gültig, wie das entsprechende Programm ausgeführt wird.

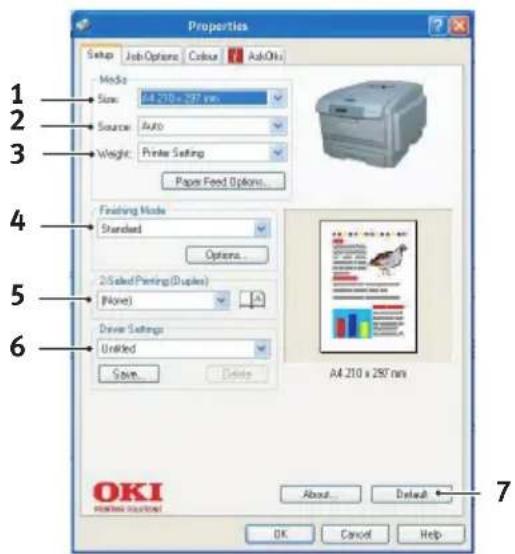

REGISTERKARTE EINRICHTEN

Wenn Sie im Dialogfeld Drucken der Anwendung auf die Schaltfläche Eigenschaften klicken, wird ein Dialogfeld des Druckertreibers eingeblendet, in dem Sie die Druckeinstellungen für das zu druckende Dokument auswählen können.

1. Die Papiergröße sollte mit der Papiergröße des Dokuments übereinstimmen (außer wenn Sie den Ausdruck auf eine andere Größe skalieren möchten). Diese Papiergröße muss im Drucker verfügbar sein.

1. Sie können als Papierzufuhr die Kassette 1 (die Standard-Papierkassette), die Kassette 2 (wenn die optionale zweite Kassette installiert ist) oder das Mehrzweckfach wählen. Sie können die gewünschte Papierzufuhr auch durch Klicken auf die entsprechende grafische Darstellung wählen.
2. Die Einstellung für das Papiergewicht muss mit der Papiersorte übereinstimmen, auf der Sie drucken möchten.
3. Verschiedene Optionen für die Erstellung des Dokuments können gewählt werden, z. B. normaler Druck mit einer Seite pro Blatt oder verkleinerter Druck mit bis zu 16 Seiten pro Blatt. Beim Broschürendruck werden zwei Seiten pro Blatt so angeordnet gedruckt, dass durch Falten des Papierstapels eine Broschüre entsteht. Für Broschürendruck muss die Duplexeinheit im Drucker installiert sein.

Beim Posterdruck werden die Seiten vergrößert, sodass sie sich über mehrere Blätter erstrecken.

1. Für Zweiseitendruck können Sie einstellen, ob die Seiten an der langen oder kurzen Kante gewendet werden sollen. Dafür muss die Duplexeinheit im Drucker installiert sein.

2. Wenn Sie Druckeinstellungen ändern und dann speichern, können Sie diese gespeicherten Einstellungen abrufen, sodass sie nicht erneut vorgenommen werden müssen.

3. Die Standardeinstellungen lassen sich über eine Schaltfläche wieder herstellen.

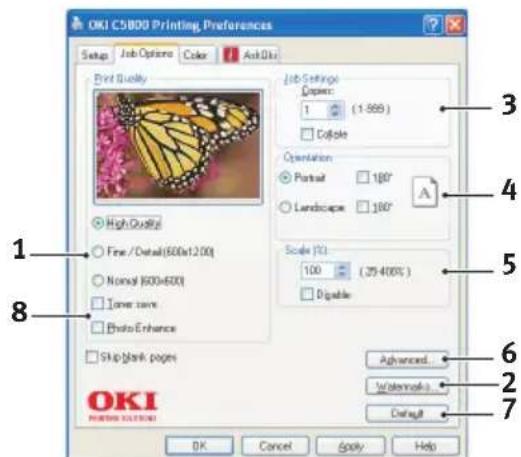

REGISTERKARTE AUFTRAGSOPTIONEN

1. Die Ausgabeauflösung der gedruckten Seiten wird wie folgt eingestellt.

• Die Einstellung mit der höchsten Qualität druckt bei 600 x 600 dpi x 2 Bit. Diese Option belegt am meisten Druckerspeicher und dauert am längsten beim Drucken.
• Die Einstellung Fein/Detail druckt bei 1200 x 600 dpi. Sie eignet sich für die meisten Anwendungen.
• Die Einstellung Normal druckt bei 600 x 600 dpi und ist für Entwürfe geeignet, wo die Druckqualität nicht so wichtig ist.

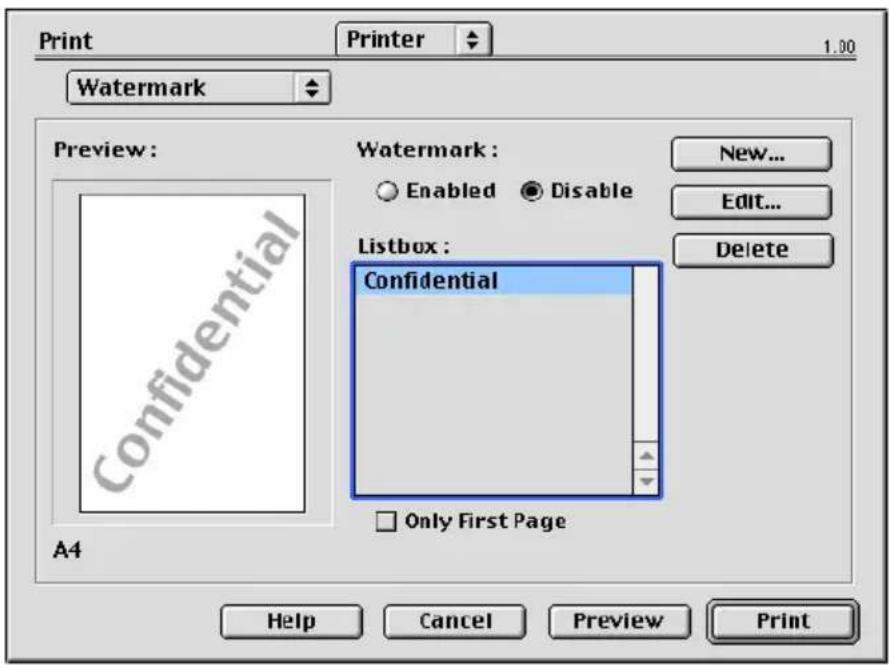

1. Sie können einen Wasserzeichen-Text hinter dem eigentlichen Druckbild drucken. Diese Funktion ist praktisch, um Dokumente als Entwurf, vertraulich o. ä. zu kennzeichnen.

2. Sie können aufeinander folgendes Drucken von bis zu 999 Exemplare vorgeben. Bei derart langen Druckläufen müssen Sie jedoch zwischendurch Papier nachlegen.

3. Die Seitenausrichtung kann als Hochformat (Senkrecht) oder Querformat (Waagerecht) eingestellt werden.

4. Die gedruckten Seiten können zur Anpassung an größeres oder kleineres Papier skaliert werden.

5. Wenn Sie auf die Schaltfläche Erweiterte Einstellungen klicken, können Sie auf weitere Einstellungen zugreifen. Sie können beispielsweise schwarze Flächen mit 100-%-K-Toner drucken (mattere Optik).

6. Die Standardeinstellungen lassen sich über eine Schaltfläche wieder herstellen.

7. Die Qualität von Fotoausdrucken kann verbessert werden.

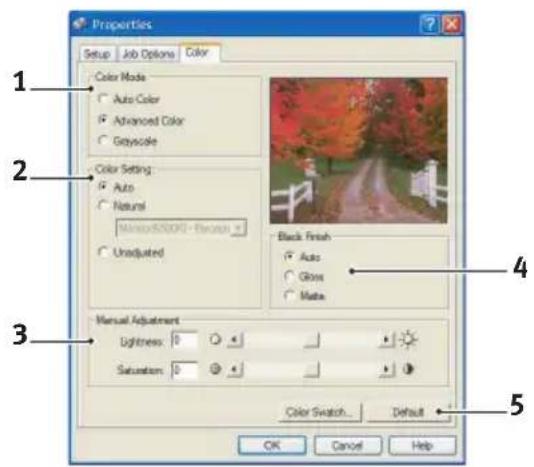

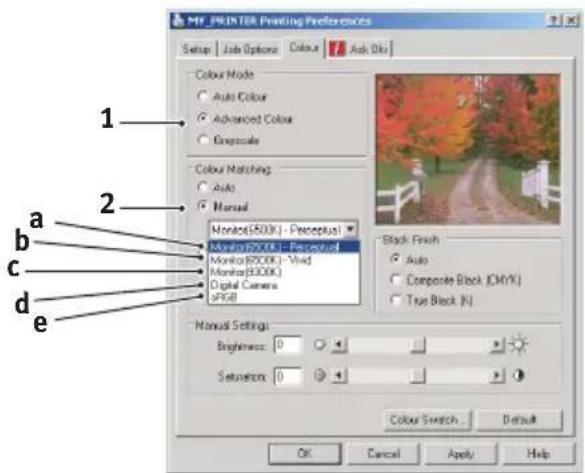

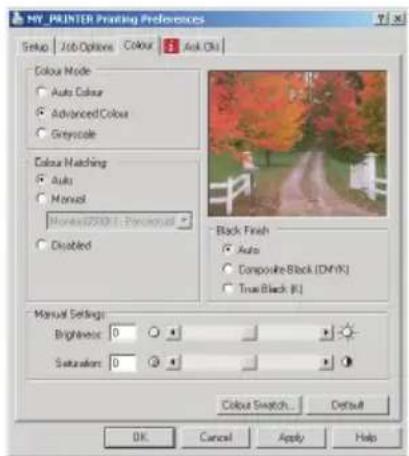

REGISTERKARTE FARBE

1. Die Steuerung der Farbausgabe des Druckers kann automatisch oder manuell erfolgen. Die automatische Einstellung ist in den meisten Fällen geeignet. Die anderen Optionen in diesem Fenster werden nur eingeblendet, wenn Sie eine andere Option als Automatisch wählen. Beim Graustufendruck arbeitet der Drucker mit 24 ppm. Alle Seiten werden schwarzweiß gedruckt.

2. Verschiedene Optionen für die Farbanpassung in Abhängigkeit von der Bildquelle des Dokuments sind verfügbar. Beispielsweise erfordert ein Foto, das mit einer Digitalkamera aufgenommen wurde, gewöhnlich eine andere Farbanpassung als eine Grafikdarstellung, die in einer Tabellenkalkulation erstellt wurde. Für die meisten Zwecke ist automatisch die beste Wahl.

3. Die Druckausgabe kann heller oder dunkler ausfallen oder die Farben können gesättigter oder lebhafter als erforderlich sein.

4. Schwarze Flächen können mit 100 % Cyan, Magenta und Gelb gedruckt werden (Zusammengesetztes Schwarz), wodurch das Aussehen glänzender wird, oder nur mit schwarzem Toner (Vollton Schwarz), wodurch sie matterscheinen. Wenn die automatische Einstellung gewählt wird, trifft der Treiber je nach Bildinhalt die optimale Wahl.

5. Die Standardeinstellungen lassen sich über eine Schaltfläche wieder herstellen.

EINSTELLUNGEN AUS DER WINDOWS-SYSTEMSTEUERUNG

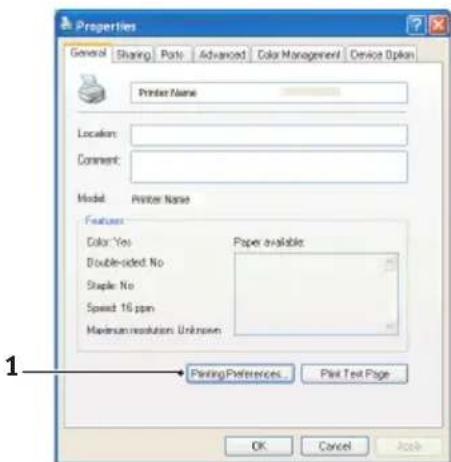

Wenn Sie das Fenster Eigenschaften des Druckertreibers direkt aus Windows und nicht aus einer Anwendung öffnen, stehen mehr Einstellungen zur Verfügung. Hier vorgenommene Änderungen betreffen normalerweise alle Dokumente, die mit Windows-Anwendungen gedruckt werden, und bleiben permanent unter Windows gültig.

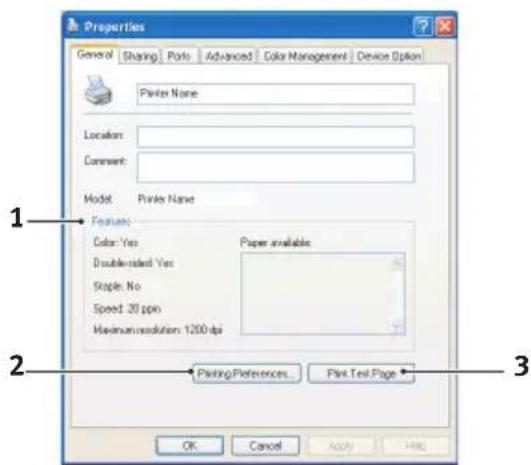

REGISTERKARTE ALLGEMEIN

1. In diesem Bereich werden einige der Hauptfunktionen des Druckers angeführt, einschließlich einiger Sonderfunktionen wie z. B. Duplexdruck.

2. Über diese Schaltfläche werden die gleichen wie die vorher beschriebenen Fenster für Optionen, die aus Anwendungen eingestellt werden können, eingeblendet. Änderungen, die Sie hier vornehmen, werden jedoch als neue Standardeinstellungen für alle Windows-Anwendungen gültig.

3. Über diese Schaltfläche wird eine Testseite gedruckt, um den Betrieb des Druckers zu prüfen.

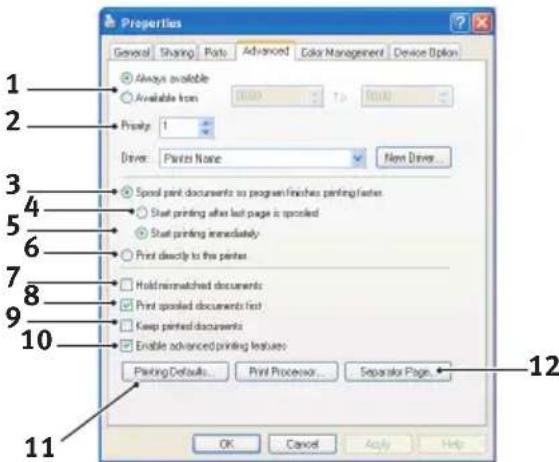

REGISTERKARTE ERWEITERTE EINSTELLUNGEN

1. Sie können vorgeben, zu welchen Zeiten am Tag der Drucker verfügbar sein soll.

2. Mit dieser Option wird die jeweilige Priorität von 1 (niedrigste) bis 99 (höchste) vorgegeben. Die Dokumente mit höherer Priorität werden zuerst gedruckt.

3. Diese Option gibt vor, dass Dokumente vor dem Drucken in einer besonderen Druckdatei gespeichert werden. Anschließend wird das Dokument im Hintergrund gedruckt, sodass die Anwendung schneller wieder verfügbar ist.

4. Hiermit wird festgelegt, dass der Druckvorgang erst nach dem Spoolen der letzten Seite beginnt. Wenn die Anwendung während des Druckvorgangs viel Zeit für weitere Berechnungen benötigt, wodurch der Druckauftrag länger unterbrochen wird, kann der Drucker vorzeitig zu dem Schluss kommen, dass das Dokument beendet ist. Durch die Wahl dieser Option werden solche Situationen vermieden, allerdings endet der Druckvorgang auch etwas später, da der Start verzögert wird.

5. Dies ist die Umkehrung der oben stehenden Option. Der Druckvorgang wird so bald wie möglich, nachdem das Spooling des Dokuments beginnt, gestartet.

6. Diese Option legt fest, dass das Dokument nicht gespolt, sondern direkt gedruckt wird. In diesem Fall ist die Anwendung normalerweise erst nach Ausführung des

Druckauftrags wieder verfügbar. Bei dieser Option wird weniger Festplattenkapazität des Computers verbraucht, da keine Zwischenspeicherung erfolgt.

1. Durch diese Option wird der Spooler angewiesen, die Einrichtung des Dokuments zu prüfen und an die Druckereinrichtung anzupassen, bevor das Dokument zum Drucken übertragen wird. Wird eine Nichtübereinstimmung festgestellt, wird das Dokument in der Druckerwarteschlange gehalten und erst gedruckt, wenn die Druckereinstellung geändert und das Dokument erneut aus der Druckerwarteschlange gestartet wird. Das Drucken einwandfreier Dokumente wird durch falsch angepasste Dokumente in der Druckerwarteschlange nicht beeinträchtigt.

2. Diese Option gibt vor, dass der Spooler bei der Entscheidung, welches Dokument als nächstes gedruckt werden soll, fertig gespoolte Dokumente vorzieht, auch wenn diese fertigen Dokumente eine niedrigere Priorität haben als Dokumente, die noch gespoolt werden. Sind noch keine Dokumente fertig gespoolt, zieht der Spooler große Spooling-Dokumente gegenüber kleineren vor. Verwenden Sie diese Option, um die Effizienz des Druckers zu maximieren. Wenn diese Option deaktiviert ist, wählt der Spooler die Dokumente nach ihrer Priorität.

3. Diese Option bestimmt, dass der Spooler die Dokumente nach der Fertigstellung nicht löscht. Diese Einstellung ermöglicht, Dokumente erneut vom Spooler an den Drucker abzusetzen, anstatt wieder aus dem Anwendungsprogramm zu drucken. Bei häufigem Einsatz dieser Option wird dafür viel Festplattenkapazität des Computers verbraucht.

4. Mit dieser Option wird bestimmt, ob, abhängig vom Drucker, erweiterte Funktionen wie Broschürendruck, Seitenfolge und Seiten pro Blatt verfügbar sind. Für normales Drucken sollte diese Option aktiviert sein. Sollten Kompatibilitätsprobleme vorkommen, können Sie sie deaktivieren. Dann sind die erweiterten Funktionen jedoch unter Umständen nicht verfügbar, auch wenn sie hardwaremäßig unterstützt werden.

5. Über diese Schaltfläche sind die gleichen Fenster für Einrichtung wie beim Drucken aus Anwendungen zugänglich. Änderungen, die über die Windows-Systemsteuerung vorgenommen werden, werden zu Windows-Standardeinstellungen.

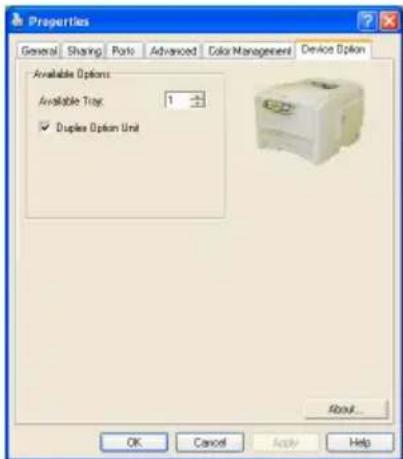

REGISTERKARTE GERÄTEOPTIONEN

In diesem Fenster stellen Sie ein, welche Sonderzubehörteile im Drucker installiert sind. Im Abschnitt über die Installation von Sonderzubehör in diesem Handbuch finden Sie ausführliche Informationen hierzu.

DRUCKEREINSTELLUNGEN AM MAC

Mac OS 9

DRUCKOPTIONEN AUSWÄHLEN

Wählen Sie im Druckdialog Ihren Drucker aus, und stellen Sie mithilfe der verfügbaren Optionen ein, wie Ihre Dokumente gedruckt werden sollen.

1. Öffnen Sie das zu druckende Dokument.
2. Um die Papiergröße oder die Seitenausrichtung zu ändern, wählen Sie Ablage > Papierformat. Die Optionen für das Papierformat werden ab Seite 30 beschrieben.
3. Wählen Sie Ablage > Drucken.
4. Wählen Sie im Druckermenü Ihren Drucker aus.

5. Um Einstellungen des Druckertreibers zu ändern, wählen Sie im Druckdialog die entsprechenden Optionen. Zusätzliche Optionen finden Sie im Menü „Kopien & Seiten“. Die Optionen für den Druckertreiber werden ab Seite 30 beschrieben.

6. Klicken Sie auf „Drucken“.

ÄNDERN DER STANDARD-DRUCKEINSTELLUNGEN

Wenn Sie ein Dokument mit geänderten Druckertreibereinstellungen drucken, gelten die Änderungen nur für dieses eine Dokument. So ändern Sie die Einstellungen für alle zukünftigen Druckaufträge:

1. Wählen Sie Apple > Auswahl.
2. Wählen Sie im linken Bereich der Auswahl den Druckertreiber.

3. Wählen Sie im rechten Bereich der Auswahl das Druckermodell.

4. Klicken Sie auf „Einstellungen“.

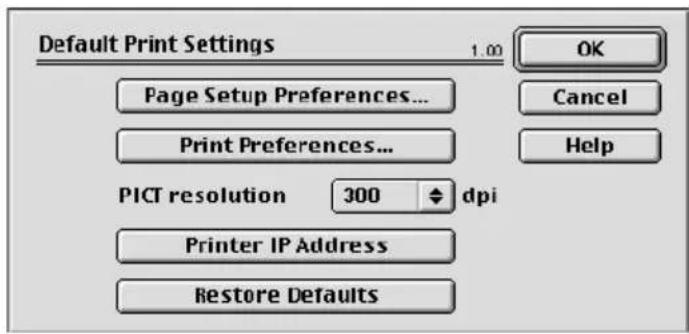

Default Print Settings 1.00 OK Page Setup Preferences... Print Preferences... PICT resolution 300 dpi Printer IP Address Restore Defaults

1. Nehmen Sie die gewünschten Änderungen an den Papierformat- oder Druckeinstellungen vor. Ihre Änderungen werden als Standardeinstellungen für den Druckertreiber gespeichert.

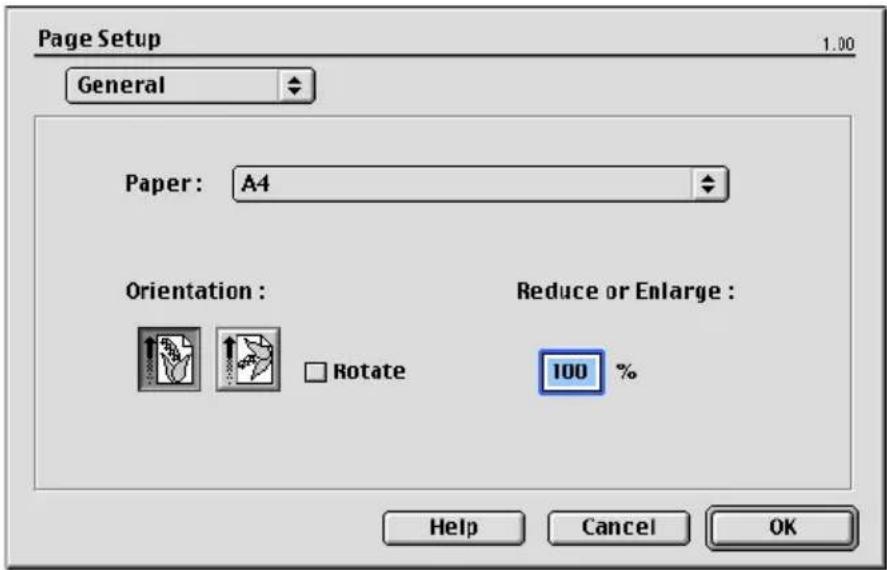

PAPIERFORMAT-OPTIONEN - ALLGEMEIN

Page Setup General 1.00 Paper: A4 Orientation: Rotate Reduce or Enlarge : 100 % Help Cancel OK

Papier

Wählen Sie die Papiergröße, die dem Dokument und dem Papier entspricht, das in den Drucker eingelegt ist. Der Blattrand ist überall 1/6 Zoll (4,2 mm) breit.

Ausrichtung

Als Seitenausrichtung stehen Hochformat (senkrecht) und Querformat (waagrecht) zur Auswahl.

Beim Querformat können Sie die Ausrichtung um 180 Grad drehen.

Verkleinern oder Vergrößern

Dokumente können so verkleinert oder vergrößert werden, dass sie auf unterschiedliche Papiergrößen passen.

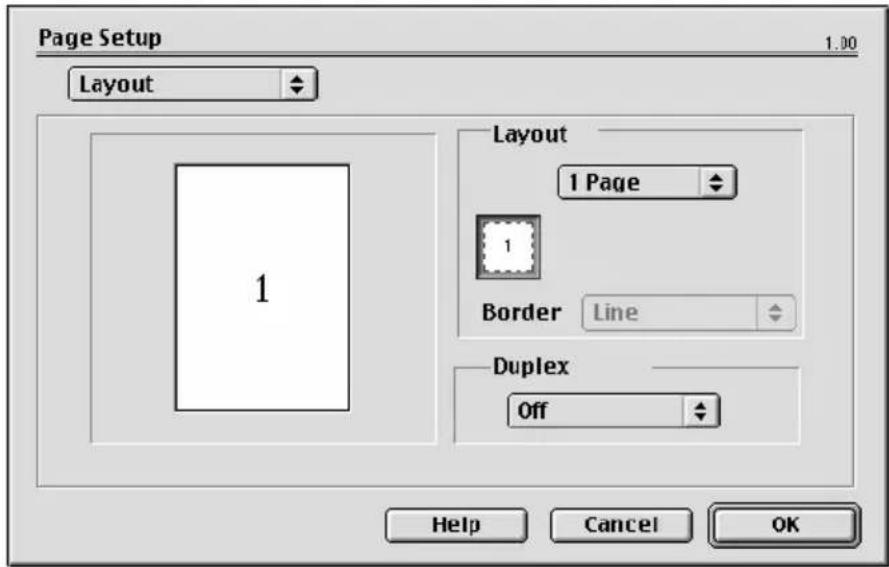

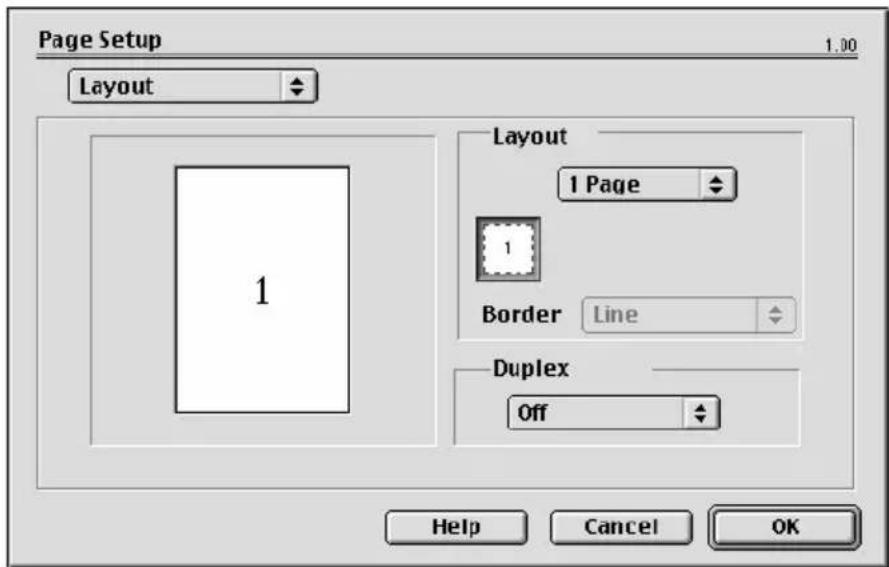

PAPIERFORMAT-OPTIONEN - LAYOUT

Mehrere Seiten lassen sich so verkleinern, dass sie auf ein einziges Blatt Papier passen. Sie können beispielsweise festlegen, dass auf jedem Blatt Papier 4 Seiten Ihres Dokuments ausgedruckt werden.

Dabei kann sowohl die Reihenfolge der Dokumentseiten als auch eine eventuelle Umrandung eingestellt werden.

Duplex

Wenn Ihr Drucker mit einer optionalen Duplexeinheit ausgestattet ist, haben Sie die Möglichkeit, das Papier beidseitig zu bedrucken.

„Bindung oben“ druckt die Seiten so, dass sie wie ein normales Buch gelesen werden können. „Bindung links“ druckt die Seiten so, dass sie wie ein Notizblock gelesen werden können.

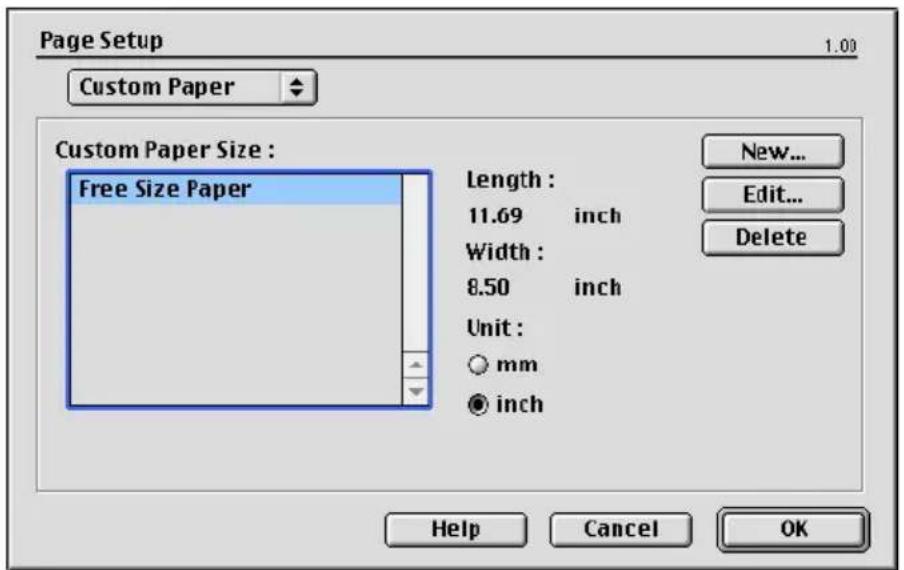

PAPIERFORMAT-OPTIONEN - PAPIERGRÖßE ANPASSEN

Sie können selbstdefinierte Papiergrößen erstellen und bearbeiten. Diese Papiergrößen werden im betreffenden Menü angezeigt und können wie jede andere Papiergröße verwendet werden.

Geben Sie die Anzahl der Kopien ein, die Sie drucken möchten.

Wenn „Sortieren“ ausgewählt ist, werden alle Seiten des Dokuments gedruckt, bevor die nächste Kopie gedruckt wird.

Seiten

Geben Sie an, ob Sie alle Seiten des Dokuments oder nur einen Teil davon drucken möchten.

Papierquelle

Dient zur Auswahl der für den Druckauftrag zu verwendenden Papierkassette.

Qualität

Legt die Druckauflösung fest.

Die Einstellung „Hohe Qualität (Multilevel)“ ergibt den besten Grafik-Ausdruck, benötigt jedoch etwas mehr Zeit.

Fotoverbesserung

Mit dieser Einstellung können Sie die Qualität ausgedruckter Fotos wesentlich verbessern. Der Druckertreiber analysiert alle Fotos und bearbeitet sie so, dass sich ein optimaler Ausdruck ergibt. Diese Einstellung kann nicht zusammen mit „Hohe Qualität (Multilevel)“ verwendet werden.

Toner sparen

Mit dieser Einstellung wird beim Drucken weniger Toner verbraucht. Da sie den Druck deutlich aufhellt, eignet sie sich am besten für Textentwürfe.

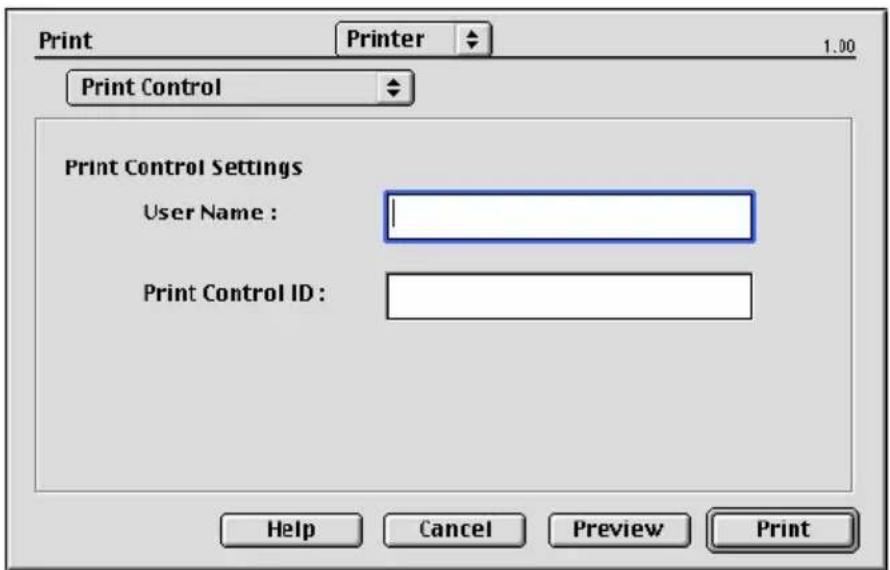

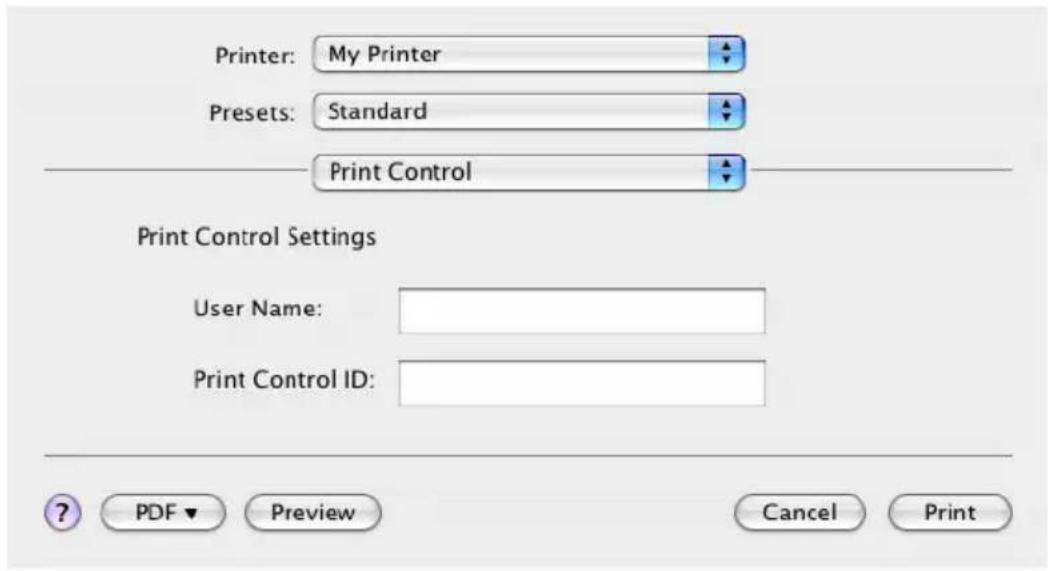

DRUCKOPTIONEN - DRUCKSTEUERUNG

Print Printer 1.00 Print Control Print Control Settings User Name : Print Control ID : Help Cancel Preview Print

Wenn Sie Ihre Drucker mithilfe der Software Windows Print Control Server verwalten, geben Sie Ihren Benutzernamen und Ihre ID ein. Diese Informationen werden zusammen mit dem Druckauftrag an den Drucker gesendet und von diesem aufgezeichnet.

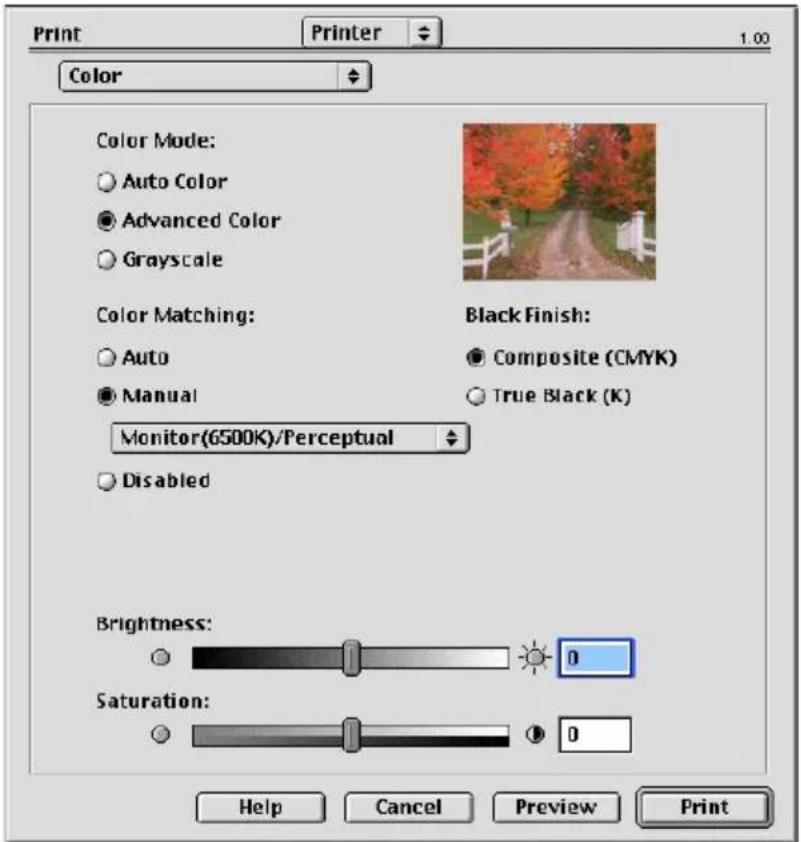

DRUCKOPTIONEN - FARBE

Automat. Farbe - Der Treiber wählt die geeignete Farbeinstellung aus.

Erweiterte Farbe - Sie können die Farbeinstellungen manuell festlegen.

Graustufen - Alle Farben werden in Graustufen umgewandelt.

Farbanpassung

Optimiert zum Drucken von Fotos. Beim Drucken der Farben steht die Sättigung im Vordergrund.

Optimiert zum Drucken von Fotos, wobei noch mehr Gewicht auf die Sättigung gelegt wird.

Monitor (9300K)

Diese Option ist zum Drucken von Grafiken aus Anwendungen wie Microsoft Office optimiert. Beim Drucken der Farben steht die Helligkeit im Vordergrund.

Digitalkamera

Die Ergebnisse richten sich nach dem Motiv und den Umständen, unter denen das Foto aufgenommen wurde.

sRGB

Der Drucker reproduziert das sRGB-Farbspektrum. Diese Einstellung kann bei der Farbanpassung von einem sRGB-Eingabegerät wie einem Scanner oder einer Digitalkamera nützlich sein.

Schwarzerzeugung

Bestimmt das Verfahren, mit dem in Farbdokumenten Schwarz gedruckt wird.

Zusammengesetztes Schwarz: Verwendet zur Darstellung von Schwarz alle vier Tonerfarben. Diese Einstellung empfiehlt sich für Farbfotos.

Vollton Schwarz: Verwendet 100 % schwarzen Toner zur Darstellung von Schwarz. Diese Einstellung eignet sich am besten für Text und Grafiken.

Helligkeit / Sättigung

Erhöhen Sie die Helligkeit, wenn Sie einen helleren Ausdruck wünschen. Verändern Sie den Sättigungsgrad, um die Farbintensität (Farbreinheit) einzustellen.

Wenn die gedruckten Farben zu kräftig sind, reduzieren Sie die Sättigung und erhöhen die Helligkeit. Als Faustregel gilt: Die Sättigung sollte um den gleichen Betrag abnehmen wie die Helligkeit zunimmt. Wenn Sie die Sättigung beispielsweise um 10 Einheiten verringern, kompensieren Sie dies durch eine um 10 Einheiten erhöhte Helligkeit.

DRUCKOPTIONEN - LAYOUT

Mehrere Seiten lassen sich so verkleinern, dass sie auf ein einziges Blatt Papier passen. Sie können beispielsweise festlegen, dass auf jedem Blatt Papier 4 Seiten Ihres Dokuments ausgedruckt werden.

Dabei kann sowohl die Reihenfolge der Dokumentseiten als auch eine eventuelle Umrandung eingestellt werden.

Duplex

Wenn Ihr Drucker mit einer optionalen Duplexeinheit ausgestattet ist, haben Sie die Möglichkeit, das Papier beidseitig zu bedrucken.

„Bindung oben“ druckt die Seiten so, dass sie wie ein normales Buch gelesen werden können. „Bindung links“ druckt die Seiten so, dass sie wie ein Notizblock gelesen werden können.

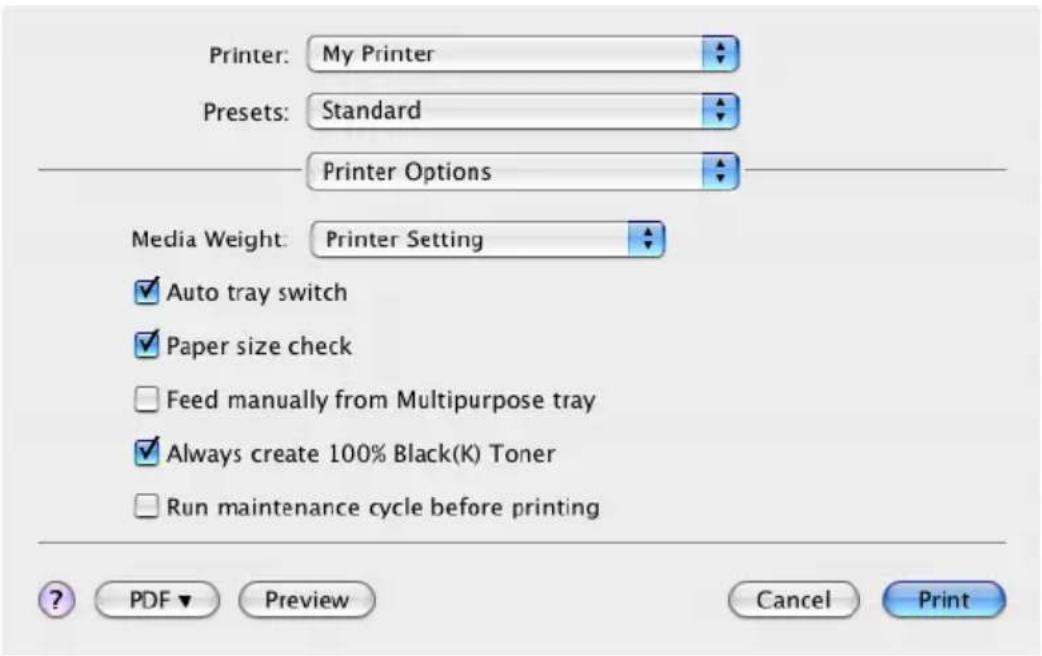

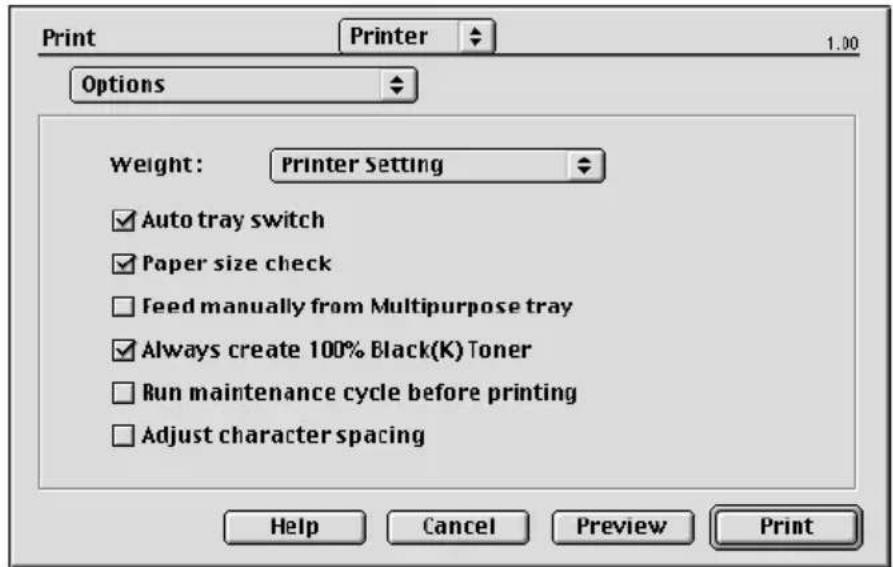

Wählen Sie die Stärke bzw. den Typ des Papiers im Drucker aus.

Es ist wichtig, hier den richtigen Wert zu wählen, da sich die Einstellung auf die Temperatur auswirkt, mit der der Toner auf das Papier aufgebracht wird. Wenn Sie beispielsweise auf normalem Papier drucken, wählen Sie nicht Etiketten oder Transparentfolie aus, da dies ein Verschmieren des Toners und Papierstaus zur Folge haben kann.

Auto-Wechsel

Wenn das Papier in einer Kassette aufgebraucht ist, schaltet der automatische Kassettenwechsel selbsttätig auf eine Kassette um, die dieselbe Papiersorte enthält, und setzt den Druckvorgang fort.

Papierformat prüfen

Bei dieser Option gibt der Drucker eine Warnung aus, wenn die Maße des Dokuments nicht mit dem Papier übereinstimmen, das sich im Drucker befindet.

Es wird eine Warnmeldung angezeigt, und der Druckvorgang wird fortgesetzt, sobald Sie das richtige Papier eingelegt und ONLINE gedrückt haben.

Wenn Sie diese Option deaktivieren, zieht der Drucker das Papier ungeachtet des Dokumentformats von der gewählten Kassette ein.

Manueller Einzug aus Mehrzweckfach

Wenn diese Option aktiviert ist, wartet der Drucker, bis die ONLINE-Taste gedrückt wird, bevor er Papier aus dem Mehrzweckfach einzieht.

Dies ist beispielsweise beim Bedrucken von Umschlägen hilfreich.

Immer 100 % schwarzen Toner (K) verwenden

Aktivieren Sie diese Option, wenn der Drucker für reines Schwarz grundsätzlich nur schwarzen Toner verwenden soll (RGB = 0,0,0).

Diese Einstellung ist auch dann wirksam, wenn Sie in den Farboptionen „Zusammengesetztes Schwarz (CMYK)“ gewählt haben.

Wartungszyklus vor dem Drucken ausführen

Je nach Druckhäufigkeit und Verwendungsmuster kann zur Gewährleistung der optimalen Druckqualität vor dem Drucken der Wartungszyklus ausgeführt werden.

Die Funktion bezieht sich auf die Bildtrommeln und das Transportband des Druckers. Die Lebensdauer dieser Teile kann sich durch zu häufiges Ausführen des Wartungszyklus verkürzen.

Zeichenabstand anpassen

Aktivieren Sie diese Option, wenn Sie beim Drucken von Text Probleme mit dem Abstand der einzelnen Zeichen haben. Dies kann der Fall sein, wenn der Abstand beispielsweise zu groß ist oder einzelne Zeichen übereinander gedruckt werden.

Da die Funktion den Druckvorgang verlangsamt, sollte sie nur im Bedarfsfall aktiviert werden.

DRUCKOPTIONEN - SPRACHE FÜR BEDIENFELD

Print Printer 1.00 Select Panel Language Language Version : 8.2 Change printer LCD display language: Language : English Download Help Cancel Preview Print

Die standardmäßig eingestellte Sprache für die LCD-Anzeige des Druckers ist Englisch.

Mit dieser Funktion können Sie eine andere Sprache einstellen.

HINWEIS:

Nachdem Sie die Sprache geändert haben, müssen Sie den Drucker aus- und wieder einschalten.

DRUCKOPTIONEN - WASSERZEICHEN

Ein Wasserzeichen ist normalerweise ein unauffälliger Text, der auf ein gedrucktes Dokument aufgebracht wird. Damit kann das Dokument als „Entwurf“ oder auch als „Vertraulich“ gekennzeichnet werden.

Wasserzeichen werden mithilfe des Druckertreibers erstellt. Wählen Sie eine Schrift, und stellen Sie die Größe, die Position, die Farbe, die Helligkeit und die Neigung des Wasserzeichens ein.

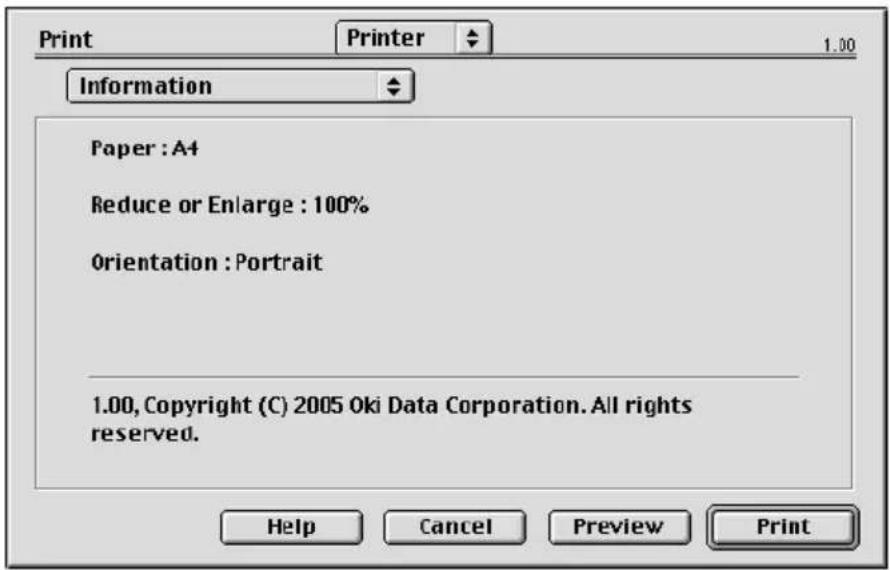

DRUCKOPTIONEN - INFORMATION

Eine Übersicht der aktuellen Druckereinstellungen wird angezeigt. Hier finden Sie auch die Treiberversion für den Fall, dass Sie die Oki-Website nach einem aktuellen Druckertreiber durchsuchen möchten.

MAC OS X

Die Informationen in diesem Abschnitt beziehen sich auf Mac OS X Tiger (10.4). Andere Versionen, z. B. Panther (10.3) und Jaguar (10.2) können geringfügig abweichen, das Prinzip ist aber gleich.

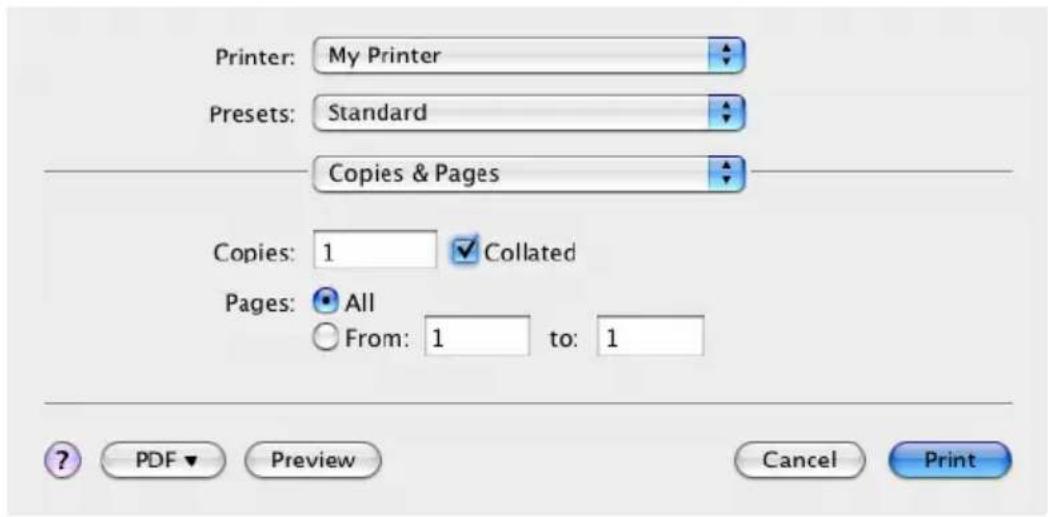

DRUCKOPTIONEN EINSTELLEN

Im Druckdialog können Sie Ihren Drucker auswählen und mithilfe der verfügbaren Optionen einstellen, wie Ihre Dokumente gedruckt werden sollen.

So stellen Sie die Druckoptionen ein:

1. Öffnen Sie das zu druckende Dokument.
2. Um die Papiergröße oder die Seitenausrichtung zu ändern, wählen Sie Ablage > Papierformat. Eine Beschreibung der einzelnen Optionen finden Sie unter "Papierformat-Optionen" auf Seite 46.

1. Schließen Sie das Dialogfeld „Papierformat“.
2. Wählen Sie Ablage > Drucken.
3. Wählen Sie im Druckermenü Ihren Drucker aus.
4. Um Einstellungen des Druckertreibers zu ändern, wählen Sie im Dropdown-Menü „Einstellungen“ die betreffenden Optionen aus. Zusätzliche Optionen finden Sie im Menü

„Kopien & Seiten“. Eine Beschreibung dieser Optionen finden Sie unter "Druckoptionen" auf Seite 47..

1. Klicken Sie auf die Schaltfläche „Drucken“.

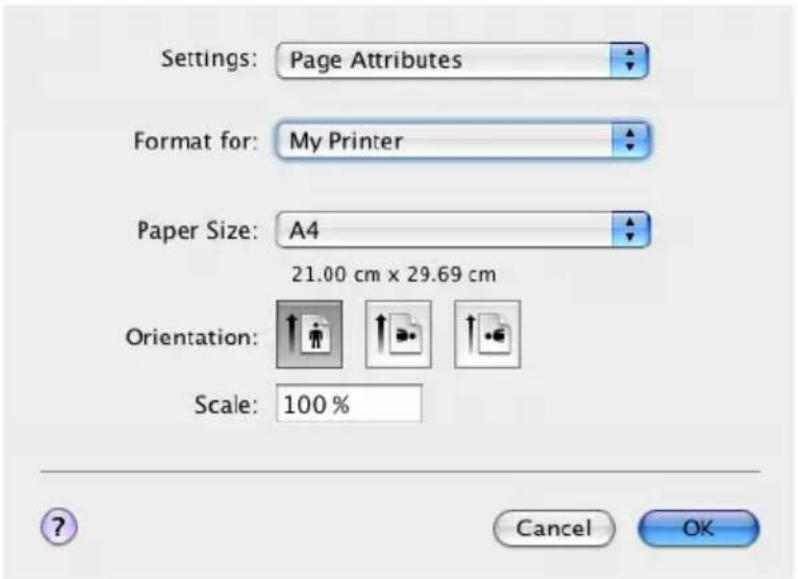

DRUCKOPTIONEN EINSTELLEN - TREIBEREINSTELLUNGEN SPEICHERN

Druckertreibereinstellungen können gespeichert und später wieder verwendet werden.

1. Öffnen Sie das zu druckende Dokument.
2. Um die Papiergröße oder die Seitenausrichtung zu ändern, wählen Sie Ablage > Papierformat.

1. Wählen Sie im Dropdown-Menü „Einstellungen“ die Option „Als Standard speichern“.
2. Um die aktuellen Druckertreibereinstellungen als Voreinstellung zu speichern, wählen Sie im Menü „Voreinstellung“ den Befehl „Sichern unter“.
3. Geben Sie einen Namen für die Voreinstellung ein, und klicken Sie auf OK.

STANDARDDRUCKER UND PAPIERGRÖßE ÄNDERN

Führen Sie die folgenden Schritte durch, um den Standarddrucker und die Papiergröße zu ändern.

1. Wählen Sie Apple > Systemeinstellungen.
2. Klicken Sie auf das Symbol „Druck & Fax“.
3. Wählen Sie im Dropdown-Menü „Drucker im Druckdialog auswählen“ Ihren Drucker aus.
4. Wählen Sie im Dropdown-Menü „Standardgröße für Papierformat“ die gewünschte Papiergröße aus.

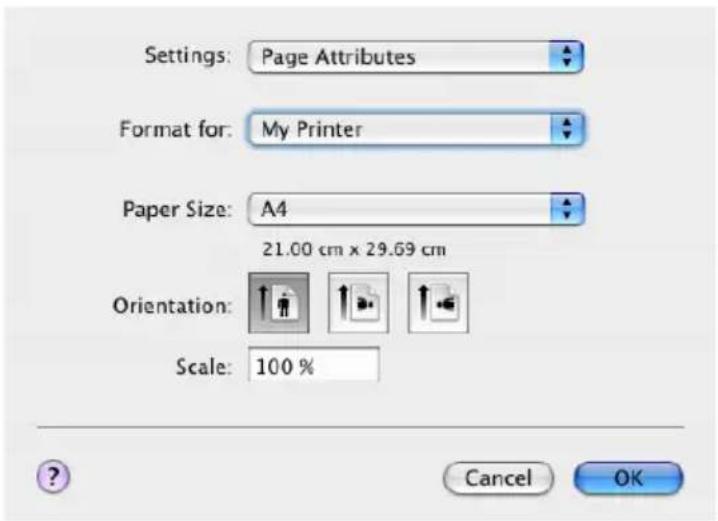

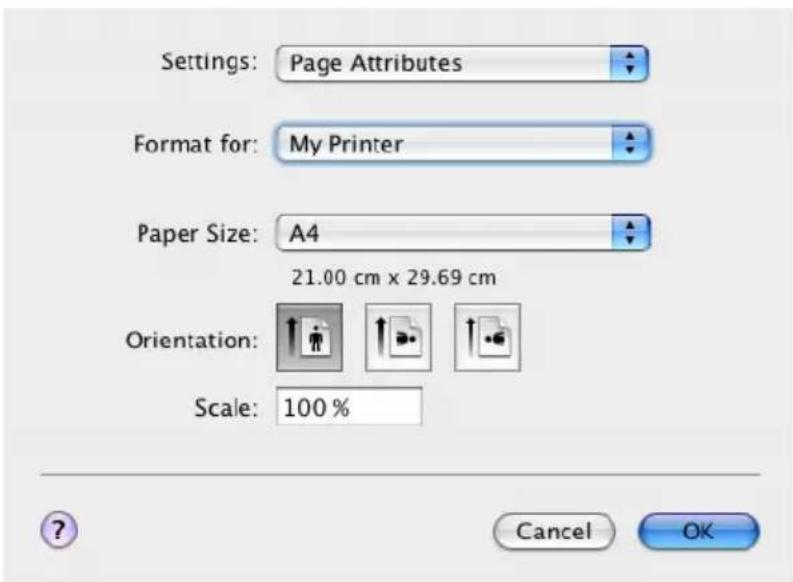

PAPIERFORMAT-OPTIONEN

In diesem Abschnitt finden Sie eine Beschreibung der verfügbaren Papierformat-Optionen.

Papierformat-Optionen

Mit dem Befehl „Als Standard speichern“ können Sie die aktuellen Einstellungen als Standard für alle Dokumente verwenden.

Format für

Hier können Sie Ihr Druckermodell auswählen, bevor Sie Einstellungen wie die Papiergröße und die Ausrichtung ändern.

Papiergröße

Wählen Sie die Papiergröße, die dem Dokument und dem Papier entspricht, das in den Drucker eingelegt ist. Der Blattrand ist überall 4,2 mm breit. Um eigene Papiergrößen festzulegen, wählen Sie „Benutzerdefinierte Größen verwalten“.

Skalieren

Dokumente können so verkleinert oder vergrößert werden, dass sie auf unterschiedliche Papiergrößen passen. Um ein Dokument an eine bestimmte Papiergröße anzupassen, wählen Sie im Dropdown-Menü „Papierverarbeitung“ des Dialogfeldes „Druckoptionen“ den Befehl „Optionen“ (siehe "Druckoptionen" auf Seite 47).

Ausrichtung

Hier haben Sie die Wahl zwischen Hoch- und Querformat. Beim Querformat können Sie das Dokument um 180 Grad drehen.

DRUCKOPTIONEN

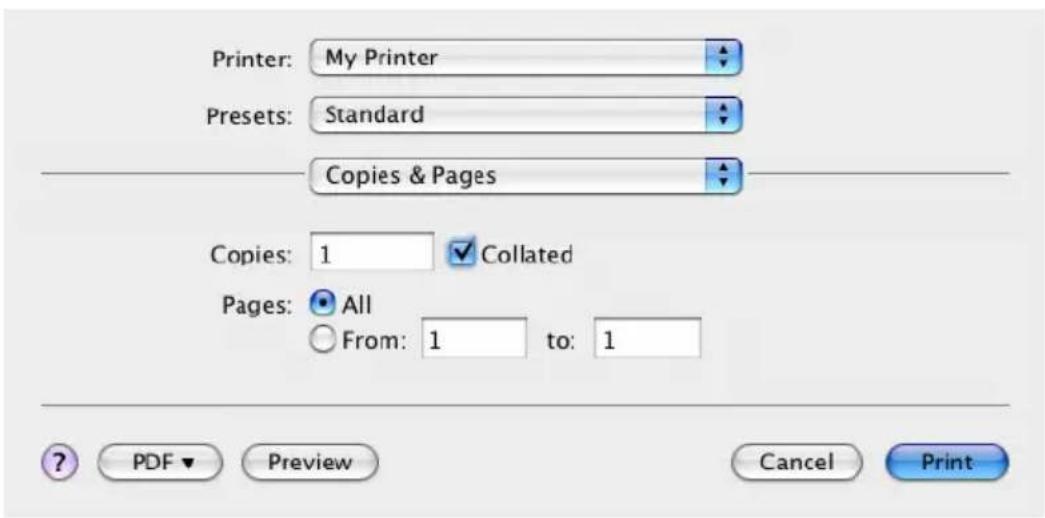

Kopien & Seiten

Hier geben Sie die Anzahl der Kopien ein, die Sie drucken möchten. Wenn „Sortieren“ ausgewählt ist, werden alle Seiten des Dokuments gedruckt, bevor die nächste Kopie gedruckt wird.

Seiten

Hier geben Sie an, ob Sie alle Seiten des Dokuments oder nur einen Teil davon drucken möchten.

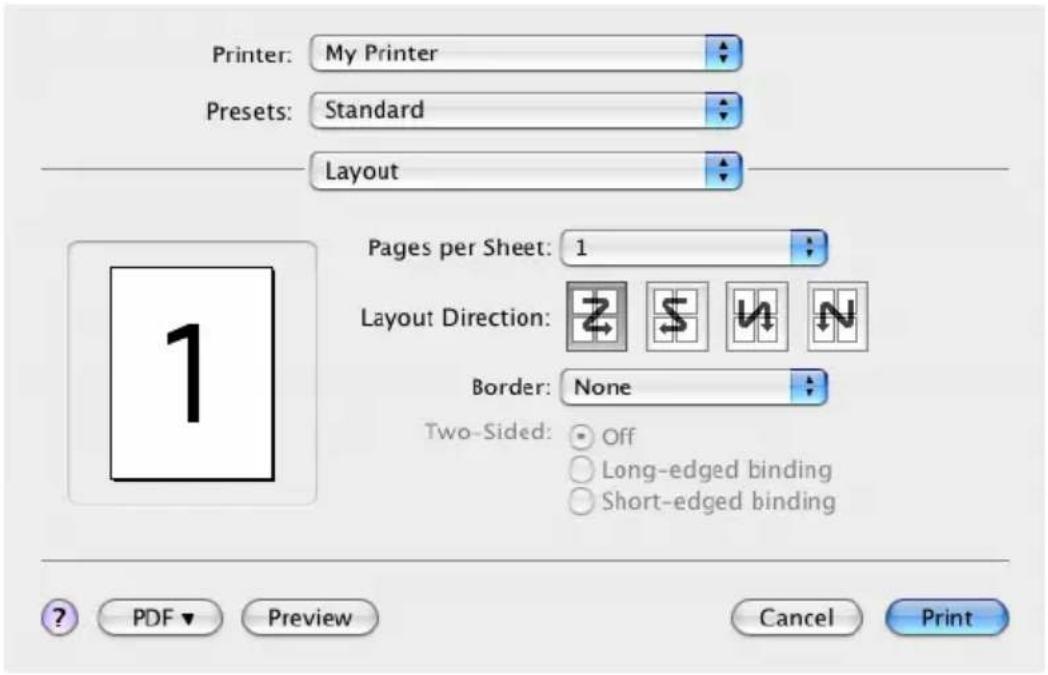

Layout

Mehrere Seiten lassen sich so verkleinern, dass sie auf ein einziges Blatt Papier passen. Sie können beispielsweise festlegen, dass auf jedem Blatt Papier 4 Seiten Ihres Dokuments ausgedruckt werden.

Dabei kann sowohl die Reihenfolge der Dokumentseiten als auch eine eventuelle Umrandung eingestellt werden.

Zweiseitig

In diesem Bereich stehen die zweiseitigen Druckoptionen nicht zur Verfügung. Verwenden Sie stattdessen die Optionen im Bereich „Duplex“.

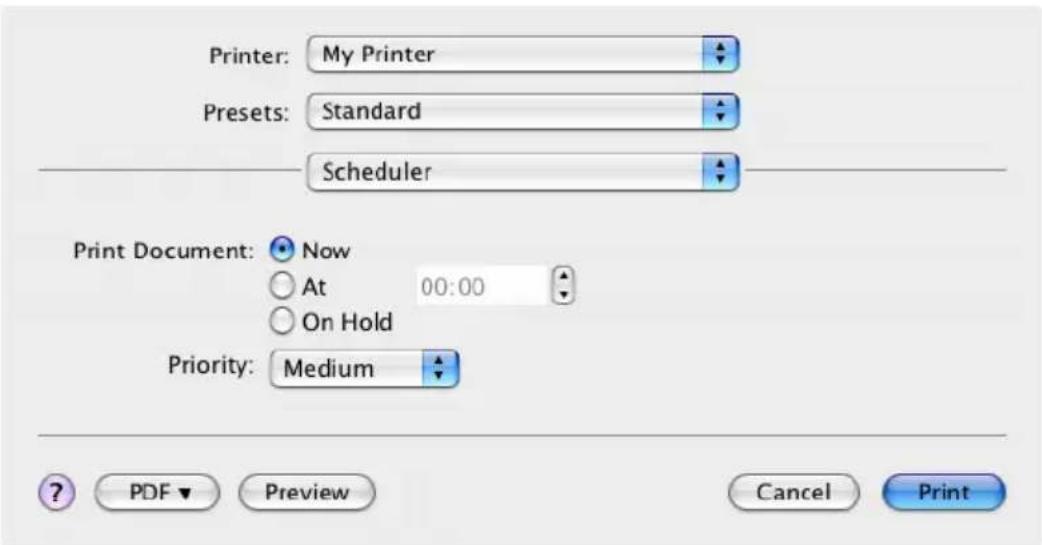

Zeitplan

Mit dieser Option können Sie festlegen, ob das Dokument sofort oder erst später gedruckt werden soll. Außerdem können Sie einem Druckauftrag eine Priorität zuweisen.

Diese Optionen sind hilfreich, wenn der Druckvorgang bei umfangreichen Dokumenten längere Zeit in Anspruch nimmt.

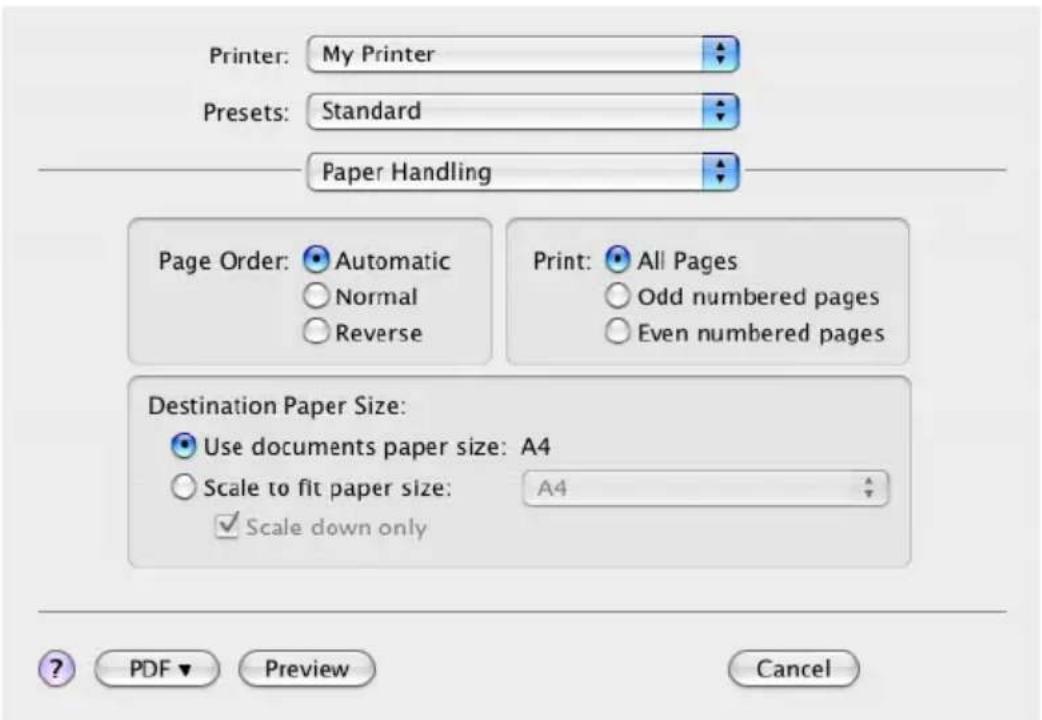

Papierverarbeitung

Sie können ein Dokument in der normalen (1,2,3 ...) oder in der umgekehrten (... 3,2,1) Reihenfolge drucken.

Drucken

Mit dieser Option können Sie festlegen, dass nur Seiten mit geraden oder nur Seiten mit ungeraden Nummern gedruckt werden. Diese Option wird beim manuellen Duplex-Druck benötigt, wo Sie zuerst alle ungeraden Seiten drucken, dann das Papier erneut einlegen und alle geraden Seiten drucken.

Papiergröße

Mit dieser Option können Dokumente so skaliert werden, dass sie der Größe des Papiers im Drucker entsprechen. Auf diese Weise können Sie z. B. ein A3-Dokument auf einem A4-Drucker mit A4-Papier ausdrucken.

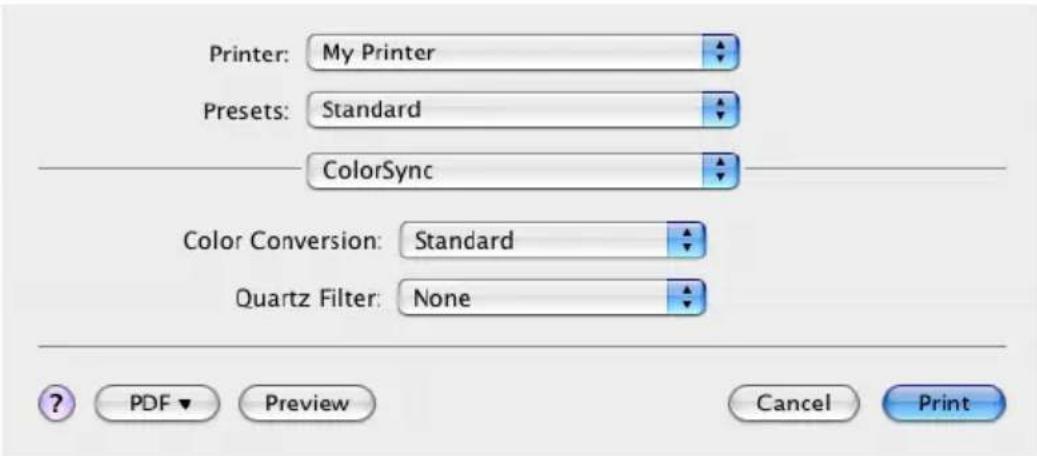

ColorSync

Bei Ihrem Druckermodell ist „Standard“ die einzige verfügbare Farbumwandlungs-Option.

Quarzfilter

Wählen Sie einen Quarzfilter, wenn Sie für einen Druckauftrag einen Spezialeffekt wie z. B. Sepia oder einen Blauton benötigen. Diese Option ist nur unter Mac OS X 10.3 (Panther) oder späteren Versionen verfügbar.

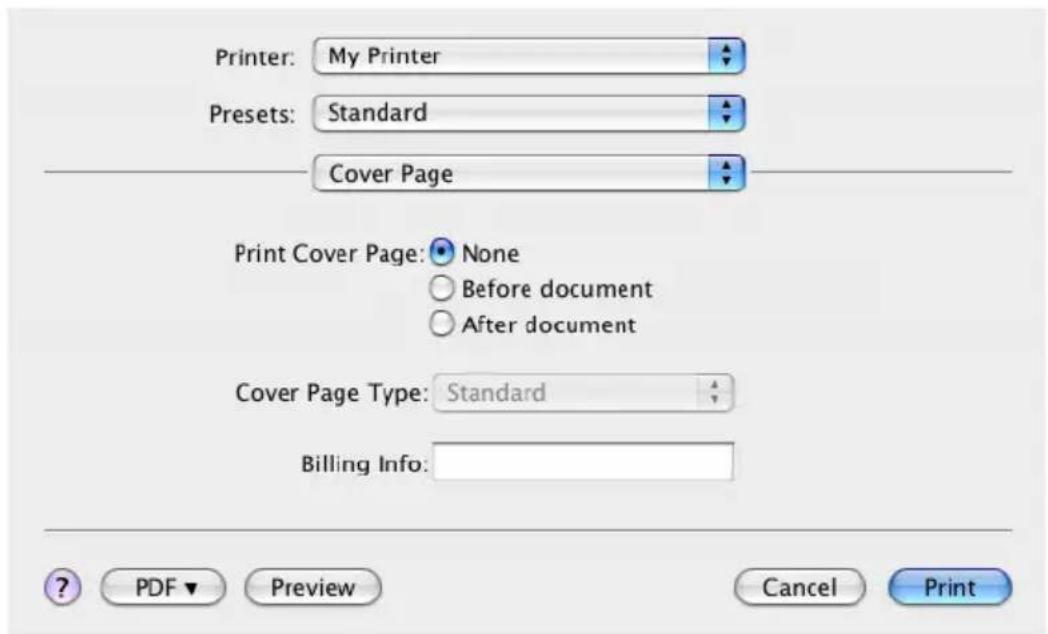

Deckblatt

Mithilfe eines Deckblattes können Sie ein Dokument leichter von anderen Dokumenten unterscheiden. Dies ist hilfreich, wenn Sie den Drucker in einem größeren Büro gemeinsam mit anderen Mitarbeitern benutzen.

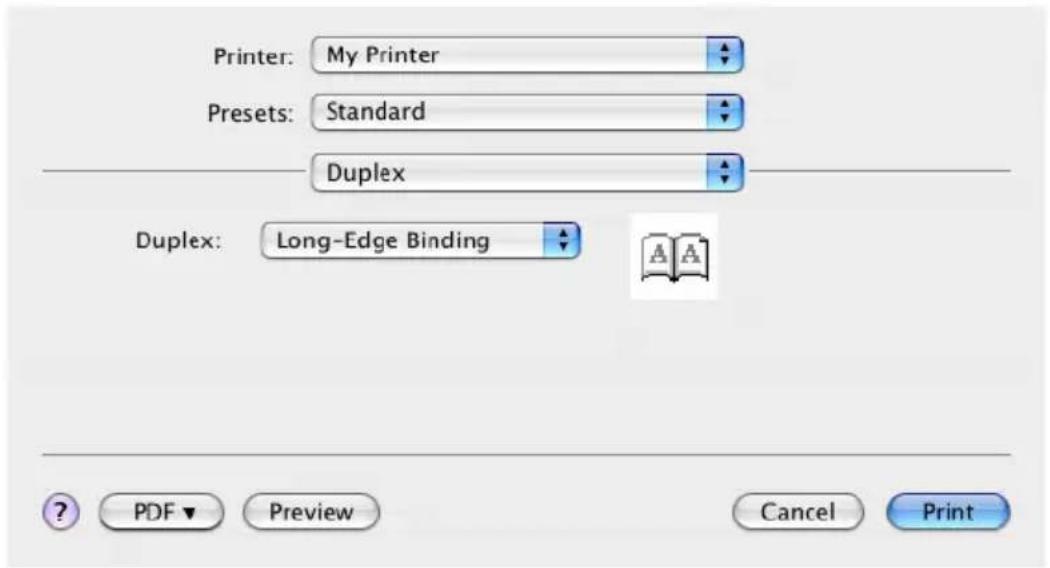

Duplex

Printer: My Printer Presets: Standard Duplex Duplex: Long-Edge Binding PDF Preview Cancel Print

Wenn Ihr Drucker mit einer optionalen Duplexeinheit ausgestattet ist, haben Sie die Möglichkeit, das Papier beidseitig zu bedrucken.

„Bindung oben“ druckt die Seiten so, dass sie wie ein normales Buch gelesen werden können. „Bindung links“ druckt die Seiten so, dass sie wie ein Notizblock gelesen werden können.

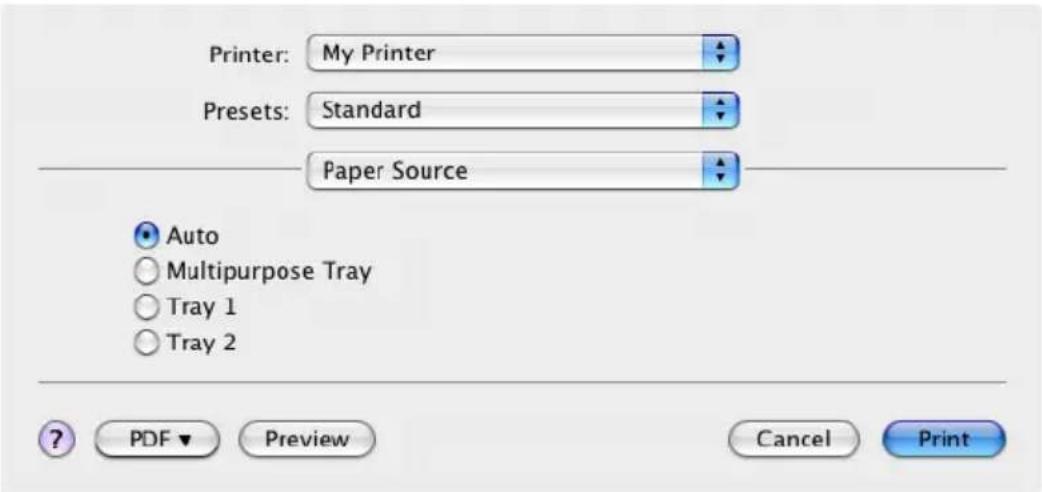

Papierquelle

Printer: My Printer Presets: Standard Paper Source Auto Multipurpose Tray Tray 1 Tray 2 PDF Preview Cancel Print

Diese Option dient zur Auswahl der für den Druckauftrag zu verwendenden Papierkassette.

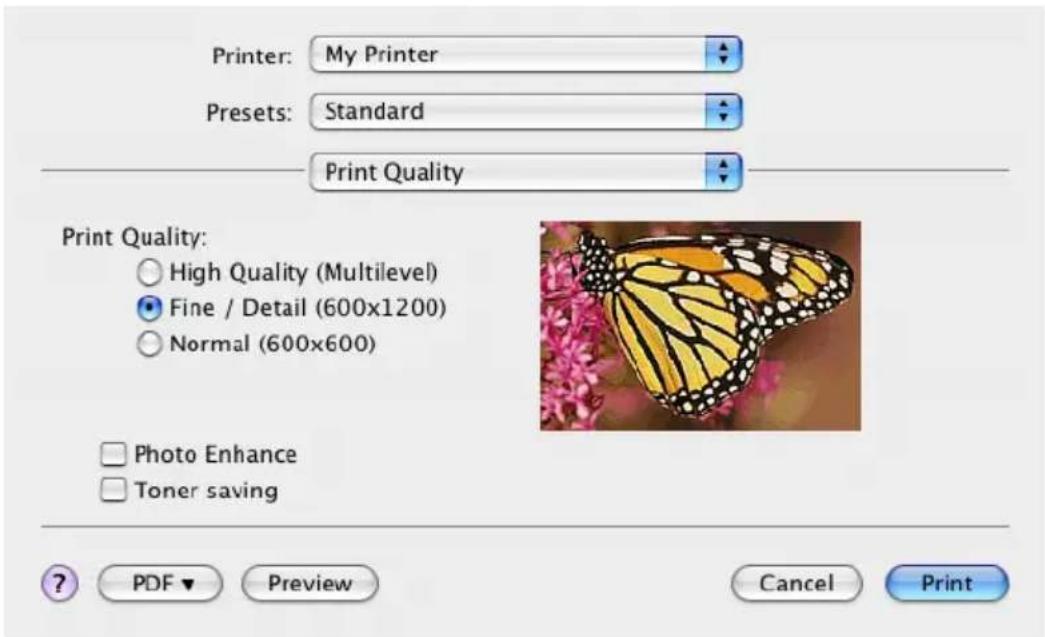

Druckqualität

Mit dieser Option können Sie die Druckauflösung einstellen. Die Einstellung „Hohe Qualität (Multilevel)“ ergibt den besten Grafik-Ausdruck, benötigt jedoch etwas mehr Zeit.

Fotoverbesserung

Mit dieser Einstellung können Sie die Qualität ausgedruckter Fotos wesentlich verbessern. Der Druckertreiber analysiert alle Fotos und bearbeitet sie so, dass sich ein optimaler Ausdruck ergibt. Diese Einstellung kann nicht zusammen mit „Hohe Qualität (Multilevel)“ verwendet werden.

Toner sparen

Mit dieser Einstellung wird beim Drucken weniger Toner verbraucht. Da sie den Druck deutlich aufhellt, eignet sie sich am besten für Textentwürfe.

Farbe

FARBMODUS BESCHREIBUNG
Erweiterte Farbanpassung	Der Treiber wählt die geeignete Farbeinstellung aus.
Manuell Erlaubt die manuelle Einstellung bzw. Auswahl der Farb- und Schwarzweißeinstellungen.
Graustufe Alle Farben werden in Graustufen umgewandelt.

Farbanpassung

FARBE BESCHREIBUNG
Monitor (6500K)Wahrnehmungs-orientiert	Optimiert zum Drucken von Fotos. Beim Drucken der Farben steht die Sättigung im Vordergrund.
Monitor (6500K) Bunt Optimiert zum Drucken von Fotos, wobei noch mehr Gewicht auf die Sättigung gelegt wird.
Monitor (9300K) Diese Option ist zum Drucken von Grafiken aus Anwendungen wie Microsoft Office optimiert. Beim Drucken der Farben steht die Helligkeit im Vordergrund.
Digitalkamera Die Ergebnisse richten sich nach dem Motiv und den Umständen, unter denen das Foto aufgenommen wurde.
sRGB Der Drucker reproduziert dassRGB-Farbspektrum. Diese Einstellung kann bei der Farbanpassung von einem sRGB-Eingabegerät wie einem Scanner oder einer Digitalkamera nützlich sein.

Schwarzerzeugung

Diese Option bestimmt, wie Schwarz in Farbdokumenten gedruckt wird. „Zusammengesetztes Schwarz“ verwendet zur Darstellung von Schwarz alle vier Tonerfarben. Diese Option empfiehlt sich zum Drucken von Farbfotos. „Vollton Schwarz“ verwendet zur Darstellung von Schwarz 100 % schwarzen Toner. Diese Option eignet sich am besten für Text und Grafiken.

Helligkeit / Sättigung

Mit dieser Option können Sie die Helligkeit des Ausdrucks erhöhen. Verändern Sie den Sättigungsgrad, um die Farbintensität (Farbreinheit) einzustellen.

Wenn die gedruckten Farben zu kräftig sind, reduzieren Sie die Sättigung und erhöhen die Helligkeit. Als Faustregel gilt: Die Sättigung sollte um den gleichen Betrag abnehmen wie die Helligkeit zunimmt. Wenn Sie die Sättigung beispielsweise um 10 Einheiten verringern, kompensieren Sie dies durch eine um 10 Einheiten erhöhte Helligkeit.

OPTIONEN DER DRUCKEREINSTELLUNGEN

Druckeroptionen

Wählen Sie die Stärke bzw. den Typ des Papiers im Drucker aus. Es ist wichtig, hier den richtigen Wert zu wählen, da sich die Einstellung auf die Temperatur auswirkt, mit der der Toner auf das Papier aufgebracht wird. Wenn Sie beispielsweise auf normalem A4-Papier drucken, wählen Sie nicht Etiketten oder Transparentfolie aus, da dies ein Verschmieren des Toners und Papierstaus zur Folge haben kann.

Auto-Wechsel

Wenn das Papier in einer Kassette aufgebraucht ist, schaltet der automatische Kassettenwechsel selbsttätig auf eine Kassette um, die dieselbe Papiersorte enthält, und setzt den Druckvorgang fort.

Papierformat prüfen

Bei dieser Option gibt der Drucker eine Warnung aus, wenn die Maße des Dokuments nicht mit dem Papier übereinstimmen, das sich im Drucker befindet.

Es wird eine Warnmeldung angezeigt, und der Druckvorgang wird fortgesetzt, sobald Sie das richtige Papier eingelegt und ONLINE gedrückt haben. Wenn Sie diese Option deaktivieren, zieht der Drucker das Papier ungeachtet des Dokumentformats von der gewählten Kassette ein.

Manueller Einzug aus Mehrzweckfach

Wenn diese Option aktiviert ist, wartet der Drucker, bis die ONLINE-Taste gedrückt wird, bevor er Papier aus dem Mehrzweckfach einzieht. Dies ist beispielsweise beim Bedrucken von Umschlägen hilfreich.

Immer 100 % schwarzen Toner (K) verwenden

Aktivieren Sie diese Option, wenn der Drucker für reines Schwarz grundsätzlich nur schwarzen Toner verwenden soll (RGB = 0,0,0). Diese Einstellung ist auch dann wirksam, wenn Sie in den Farboptionen „Zusammengesetztes Schwarz (CMYK)“ gewählt haben.

Wartungszyklus vor dem Drucken ausführen

Je nach Druckhäufigkeit und Verwendungsmuster kann zur Gewährleistung der optimalen Druckqualität vor dem Drucken der Wartungszyklus ausgeführt werden. Die Funktion bezieht sich auf die Bildtrommeln und das Transportband des Druckers. Die Lebensdauer dieser Teile kann sich durch zu häufiges Ausführen des Wartungszyklus verkürzen.

Drucksteuerung

Wenn Sie Ihre Drucker mithilfe der Software Windows Print Control Server verwalten, geben Sie Ihren Benutzernamen und Ihre ID ein. Diese Informationen werden zusammen mit dem Druckauftrag an den Drucker gesendet und von diesem aufgezeichnet.

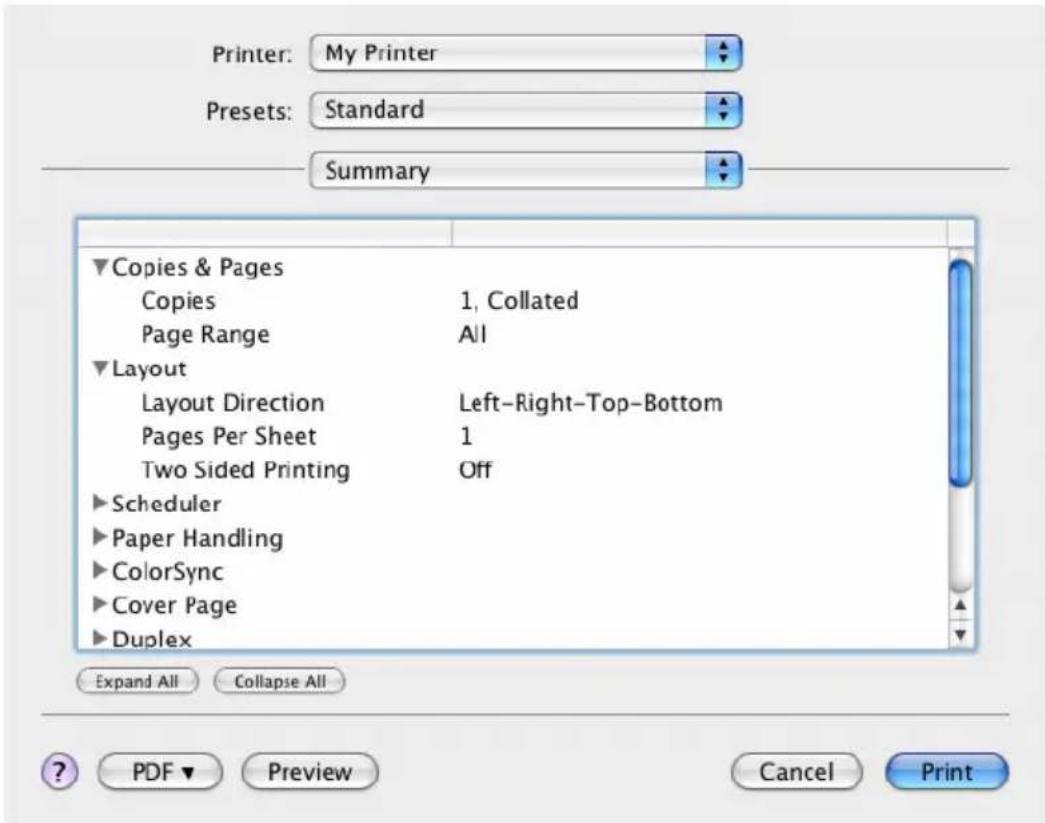

Übersicht

Printer: My Printer Presets: Standard Summary Copies & Pages Copies 1, Collated Page Range All Layout Layout Direction Left-Right-Top-Bottom Pages Per Sheet 1 Two Sided Printing Off Scheduler Paper Handling ColorSync Cover Page Duplex Expand All Collapse All ? PDF Preview Cancel Print

Diese Option zeigt eine Übersicht aller gewählten Druckoptionen für den aktuellen Druckauftrag an.

DRUCKEN IN FARBE

Die mit dem Drucker mitgelieferten Druckertreiber bieten verschiedene Möglichkeiten zur Beeinflussung der Farbausgabe. Für den normalen Einsatz bieten die automatischen Einstellungen ausreichende Standardwerte, die gute Ergebnisse für die meisten Dokumente ergeben.

Viele Anwendungen verfügen über eigene Farbeinstellungen, die Vorrang vor den Einstellungen im Druckertreiber haben. In der Dokumentation der Software-Anwendung finden Sie Informationen zum Farbmanagement der jeweiligen Software.

FAKTOREN, DIE DAS ERSCHEINUNGSBILD VON AUSDRUCKEN BEEINFLUSSEN

Wenn Sie die Farbeinstellungen im Druckertreiber manuell ändern möchten, beachten Sie, dass die Farbreproduktion ein komplexes Gebiet ist, bei dem viele Faktoren berücksichtigt werden müssen. Einige der wichtigsten Faktoren werden nachstehend aufgeführt.

Unterschiede zwischen den Farbbereichen, die ein Monitor oder ein Drucker reproduzieren können

Weder ein Drucker noch ein Monitor ist in der Lage, den vollständigen Farbbereich zu reproduzieren, den das menschliche Auge wahrnehmen kann. Jedes Gerät ist auf einen bestimmten Farbbereich beschränkt. Zusätzlich kann ein Drucker nicht alle auf einem Bildschirm angezeigten Farben reproduzieren. Das Gleiche gilt umgekehrt.

Zur Darstellung von Farben setzen beide Geräte sehr unterschiedliche Technologien ein. Ein Monitor verwendet Phosphor-Farbpunkte (oder LCD-Farbpunkte) in den Farben Rot, Grün und Blau (RGB), ein Drucker hingegen Toner oder Tinte in den Farben Cyan, Gelb, Magenta und Schwarz (auf Englisch Cyan, Magenta, Yellow und black, daher die Abkürzung CMYK).

Auf einem Monitorbildschirm können sehr leuchtende Farben wie intensive Rot- und Blautöne angezeigt werden, die sich mit Toner oder Tinte nicht leicht auf einem Drucker reproduzieren lassen. Umgekehrt gibt es

bestimmte Farben (beispielsweise einige Gelbtöne), die zwar gedruckt, aber nicht farbgetreu auf einem Bildschirm erzeugt werden können. Diese Ungleichheit zwischen Monitoren und Druckern ist oft der Hauptgrund, wenn gedruckte Farben nicht mit den auf dem Bildschirm angezeigten Farben übereinstimmen.

Lichtverhältnisse

Ein Ausdruck kann unter verschiedenen Lichtverhältnissen sehr unterschiedlich erscheinen. Beispielsweise sehen die Farben einer gedruckten Seite unter Umständen anders aus, wenn sie an einem sonnenbeschienenen Fenster betrachtet werden, als unter Neonbeleuchtung in einem Büro.

Farbeinstellungen im Druckertreiber

Mit den manuellen Farbeinstellungen im Druckertreiber lässt sich das Erscheinungsbild eines Ausdrucks ändern. Verschiedene Optionen sind verfügbar, um die gedruckten Farben an die auf dem Bildschirm angezeigten Farben anzupassen.

Monitoreinstellungen

Mit den Reglern für Helligkeit und Kontrast am Monitor können Sie ändern, wie Dokumente auf dem Bildschirm aussehen. Außerdem wird über die Farbtemperatur des Monitors beeinflusst, wie „warm“ oder „kalt“ die Farben erscheinen.

Ein typischer Monitor bietet verschiedene Einstellungen:

5000 K Die wärmste Einstellung, eine gelbliche Beleuchtung, die typischerweise für die Bildbearbeitung verwendet wird.
6500 K Eine kühlere Einstellung, die mehr dem Tageslicht entspricht.
9300 K Eine kühle Einstellung, die Standardeinstellung an vielen Monitoren und Fernsehgeräten.

(K = Grad Kelvin, die Maßeinheit für Farbtemperatur)

Wie Software-Anwendungen Farben anzeigen

Einige Grafikanwendungen wie Corel Draw oder Adobe Photoshop zeigen Farben möglicherweise anders als „Office“-Anwendungen wie Microsoft Word an. Weitere Informationen finden Sie in der Online-Hilfe oder im Benutzerhandbuch der jeweiligen Anwendungen.

Papiersorte

Die verwendete Papiersorte kann die gedruckten Farben beträchtlich beeinflussen. Beispielsweise kann ein Ausdruck auf Recyclingpapier stumpfer aussehen als auf speziellem, glänzendem Papier.

TIPPS FÜR DAS DRUCKEN IN FARBE

Die folgenden Empfehlungen sollen Ihnen helfen, eine gute Farbausgabe des Druckers zu realisieren.

DRUCKEN VON FOTOS

Verwenden Sie die Einstellung Monitor (6500 K) Farbmetrik.

Wenn die Farben immer noch nicht wie gewünscht aussehen, probieren Sie die Einstellungen Monitor (6500 K) Intensiv oder Digitalkamera aus.

DRUCKEN AUS "BÜROANWENDUNGEN"

Verwenden Sie die Einstellung Monitor (9300 K). Diese Einstellung kann Ihnen bei Problemen mit spezifischen Farben aus den Anwendungen Microsoft Excel oder Microsoft PowerPoint helfen.

DRUCKEN SPEZIFISCHER FARBEN (z. B. FIRMENLOGO)

Auf Ihrer Druckertreiber-CD-ROM finden Sie zwei Dienstprogramme, die bei spezifischen Farben helfen können:

Dienstprogramm Farbmuster

EINSTELLEN DER HELLIGKEIT ODER INTENSITÄT EINER DRUCKAUSGABE

Wenn die Druckausgabe zu hell/dunkel ist, können Sie sie mit dem Helligkeitsregler einstellen.

Sind die Farben zu intensiv/nicht intensiv genug, verwenden Sie den Sättigungsregler.

ZUGRIFF AUF DIE OPTIONEN FÜR FARBANPASSUNG

Die Optionen für Farbanpassung im Druckertreiber dienen dazu, die gedruckten Farben an die auf dem Bildschirm angezeigten Farben oder an die Farben einer anderen Quelle wie z. B. einer Digitalkamera anzupassen.

Zugriff auf die Farbanpassung aus der Windows-Systemsteuerung:

1. Öffnen Sie das Fenster Drucker („Drucker und Faxgeräte“ unter Windows XP).

2. Klicken Sie mit der rechten Maustaste auf den Namen des Druckers und wählen Sie Eigenschaften.

3. Klicken Sie auf die Schaltfläche Druckeinstellungen (1).

Zugriff auf die Farbanpassung aus einer Windows-Anwendung:

1. Wählen Sie Datei - Drucken in der Menüleiste der Anwendung.

2. Klicken Sie auf die Schaltfläche Eigenschaften neben dem Namen des Druckers.

EINSTELLEN DER OPTIONEN FÜR FARBANPASSUNG

1. Wählen Sie in der Registerkarte Farbe die Option Erweiterte Farbe für die Farbanpassung aus.

1. Wählen Sie die Farbeinstellung Natürlich, und wählen Sie aus den folgenden Optionen.

(a) Monitor (6500 K) Farbmetrik Diese Option ist zum Drucken von Fotos optimiert. Beim Drucken der Farben steht die Sättigung im Vordergrund.

(b) Monitor (6500 K) Intensiv Diese Option ist zum Drucken von Fotos optimiert, allerdings mit gesättigteren Farben als bei der Einstellung Monitor (6500 K) Farbmetrik.

(c) Monitor (9300 K) Diese Option ist zum Drucken von Grafiken aus Anwendungen wie Microsoft Office optimiert. Beim

Drucken der Farben steht die Helligkeit im Vordergrund.

(d) Digitalkamera

Diese Option ist zum Drucken von Fotos, die mit einer Digitalkamera aufgenommen wurden, optimiert.

Ihre Ergebnisse richten sich nach dem Motiv und den Umständen, unter denen das Foto aufgenommen wurde.

(e) sRGB

Der Drucker reproduziert das sRGB Farbspektrum. Dies kann bei der Farbanpassung von einem sRGB-Eingabegerät wie einem Scanner oder einer Digitalkamera nützlich sein.

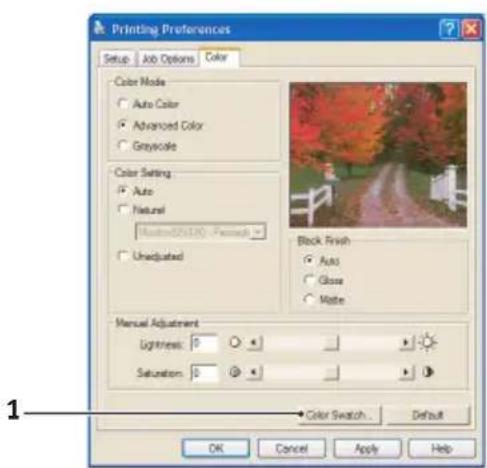

VERWENDUNG DER FUNKTION FARBMUSTER

Sie können die Funktion Farbmuster nur dann verwenden, wenn Sie das Dienstprogramm Farbmuster installiert haben. Sie finden das Dienstprogramm auf der CD-ROM aus dem Lieferumfang Ihres Druckers.

Mit der Funktion Farbmuster können Sie Diagramme mit Farbmustern drucken. Die Farbmuster enthalten nicht den vollständigen Farbbereich, den der Drucker reproduzieren kann. Auf jedem Farbmuster sind die entsprechenden RGB-Werte (Rot, Grün, Blau) angegeben. Damit können Sie in Anwendungen bestimmten Farben eigene RGB-Werte zuweisen. Klicken Sie auf die Schaltfläche Farbmuster (1) und wählen Sie eine der verfügbaren Optionen.

Beispiel zur Verwendung der Funktion Farbmuster:

Sie möchten ein Logo in einem bestimmten Rotton drucken. Führen Sie dafür die folgenden Schritte aus:

1. Drucken Sie ein Farbmuster und wählen Sie den Rotton aus, der am besten passt.
2. Notieren Sie sich den RGB-Wert des ausgewählten Farbtons.
3. Geben Sie über die Farbauswahl des verwendeten Programms die gleichen RGB-Werte ein und ändern Sie das Logo in diese Farbe.

Die auf dem Bildschirm angezeigte RGB-Farbe stimmt unter Umständen nicht mit den auf dem Farbmuster gedruckten Farben überein. Dies beruht dann wahrscheinlich auf den Unterschied bei der Farbreproduktion des Monitors und des Druckers. Hier ist er unwichtig, da das Hauptanliegen im Drucken der gewünschten Farbe besteht.

VERWENDEN DER COLOUR CORRECT UTILITY

Die Oki Colour Correct Utility ist im Lieferumfang Ihrer Druckertreiber-CD-ROM enthalten. Da sie nicht mit dem Druckertreiber installiert wird, müssen Sie sie separat installieren.

Die Colour Correct Utility bietet die folgenden Funktionen:

Die Microsoft Office-Palettenfarben können individuell angepasst werden. Dies ist nützlich, wenn Sie die Art und Weise ändern möchten, wie eine bestimmte Farbe gedruckt wird.
Farben können durch Änderung von Farbton, Sättigung und Helligkeit geändert werden. Dies ist dann von Vorteil, wenn Sie die Gesamtfarbausgabe ändern möchten.

Nachdem Sie diese Farbanpassungen vorgenommen haben, können die neuen Einstellungen über die Registerkarte Farbe ausgewählt werden.

So wählen Sie mehrere, mit der Colour Correct Utility durchgeführten Anpassungen aus:

1. Klicken Sie in Ihrer Anwendung auf Datei und zeigen Sie auf Drucken.
2. Klicken Sie auf Eigenschaften. Die Druckertreiberoptionen werden angezeigt.
3. Klicken Sie auf die Registerkarte Farbe.
4. Klicken Sie auf Erweiterte Farbanpassung.
5. Klicken Sie auf Benutzerdefiniert.

Wählen Sie die Farbanpassung aus, die Sie mit der Colour Correct Utility vorgenommen haben.

MENÜFUNKTIONEN

In diesem Abschnitt werden die Menüs aufgelistet, die über die Bedienelemente auf dem Bedienfeld des Druckers zugänglich sind und im LCD angezeigt werden.

Es muss beachtet werden, dass die Einstellungen in den Windows-Druckertreibern in vielen Fällen Vorrang vor diesen Menüoptionen haben, sodass diese dann ignoriert werden. Für mehrere Druckertreiber-Einstellungen kann jedoch „Druckereinstellung“ vorgegeben werden. Dann kommen die in den Druckermenüs vorgenommenen Einstellungen zur Anwendung.

Etwaige Standardeinstellungen ab Werk sind in den nachstehenden Tabellen durch Fettdruck gekennzeichnet.

Im normalen Betriebszustand, der als „Bereitschaft“ bezeichnet wird, wird „ON-LINE“ im LCD des Druckers angezeigt. Um in diesem Zustand auf das Menüsystem zuzugreifen, drücken Sie die Tasten +/- auf dem Bedienfeld. Dann können Sie die Liste der Menüs in Aufwärts- oder Abwärtsrichtung durchlaufen, bis das gewünschte Menü angezeigt wird. Gehen Sie anschließend wie folgt vor:

1. Drücken Sie EINGABE, um das Menü zu aktivieren.
2. Bewegen Sie sich mit den Tasten +/- in Aufwärts- oder Abwärtsrichtung durch die Menüoptionen. Sobald die gewünschte Option angezeigt wird, drücken Sie EINGABE, um diese Option zu bearbeiten. Ein Sternchen (*) wird neben der jeweils aktiven Einstellung angezeigt.
3. Durchlaufen Sie die verfügbaren Einstellungen dieser Option mit den Tasten +/- in der jeweiligen Richtung und drücken Sie EINGABE, wenn die gewünschte Einstellung angezeigt wird. Ein Sternchen (*) erscheint neben dieser Einstellung, um darauf hinzuweisen, dass sie jetzt wirksam ist.

4. Drücken Sie BACK, um zurück zur Liste der Menüoptionen zu gehen.

5. Führen Sie eine der folgenden Bedienungen aus:

- Drücken Sie erneut BACK, um zur Liste der Menüs zu gehen.

oder...

- Drücken Sie ON-LINE, um das Menüsystem zu Bereitschaftszustand zu verlassen.

DRUCKAUFTRÄGE

Dieses Menü wird nur angezeigt, wenn das Festplattenlaufwerk installiert ist. Es dient zum Drucken von Dokumenten, die auf der internen Festplatte gespeichert sind. Diese werden mit der Funktion vertraulicher Druck oder Prüfen und Drucken gespeichert. Die Verwendung dieser Funktionen ist an anderer Stelle in diesem Handbuch beschrieben.

Sie werden zur Eingabe eines Kennworts oder einer PIN (persönliche Identifikationsnummer) aufgefordert. Die Tasten +/- dienen zur Eingabe der einzelnen Zeichen, während mit der Taste EINGABE von einer Stelle zur nächsten gewechselt wird.

INFO-MENÜ

Dieses Menü ermöglicht Ihnen, rasch mehrere Menüpunkte aus dem Drucker aufzulisten.

BEZEICHNUNG MAßNAHME ERLÄUTERUNG

MENÜLISTE AUSFÜHREN Die vollständige Menüliste mit den DRUCK aktuellen Einstellungen wird gedruckt.

NETZWERK AUSFÜHREN Informationen über die Netzwerkkonfiguration werden gedruckt.

DEMO1 AUSFÜHREN Eine Demonstrationsseite mit Grafiken und Text in Farbe und Schwarzweiß wird gedruckt.

MENÜ FESTPLATTE SICHERN

Dieses Menü wird nur angezeigt, wenn das Festplattenlaufwerk installiert ist. Diese Option sollte vor dem Ausschalten des Druckers immer gewählt werden, um zu gewährleisten, dass keine Festplattendaten verloren gehen.

BEZEICHNUNG	EINSTELLUNGEN	ERLÄUTERUNG
FESTPLATTE SICHERN START	AUSFÜHREN Ein	kontrolliertes Ausschalten des Druckers wird durchgeführt. Dabei wird gewährleistet, dass alle Dateien auf der internen Festplatte vor dem Ausschalten der Spannungsversorgung geschlossen werden. Schalten Sie den Drucker erst aus, wenn im Display angezeigt wird, dass die Festplatte gesichert wurde.

DRUCKEN

Dieses Menü ermöglicht die Einstellungen verschiedener Funktionen für Druckaufträge.

BEZEICHNUNG	EINSTELLUNGEN	ERLÄUTERUNG
KOPIEN 1-999 Diese Option dient zum Eingeben der Anzahl der zu druckenden Exemplare eines Dokuments (1 bis 999).
DUPLEX	EIN/AUS	Diese Option dient zum Ein- und Ausschalten der Duplex-Druckfunktion, falls installiert.
PAPIERZUFUHR	KASSETTE 1	Mit dieser Option wird die Standardkassette für die Papierzufuhr gewählt: Kassette 1 (oben), Kassette 2 (unten, falls installiert) oder Einzug (Mehrzweckfach).
	KASSETTE 2
	MEHRZWECK-FACH
AUTOMATISCHER	EIN	Wenn zwei Kassetten das gleiche Papier enthalten, kann der Drucker auf die andere Papierzufuhr umschalten, wenn die benutzte während eines Druckauftrags leer wird.
KASSETTEN-WECHSEL	AUS
KASSETTEN-REIHENFOLGE	ABWÄRTS	Diese Option legt die Reihenfolge beim automatischen Umschalten der Papierzufuhr fest.
	AUFWÄRTS
	PAPIERZUFUHR
MEHRZWECK-EINZUG	NICHT VERWENDEN. FALSCHES PAPIERFORMAT	Wenn ein zu druckendes Dokument eine Papiergröße anfordert, die nicht in der gewählten Kassette vorhanden ist, kann der Drucker stattdessen automatisch Papier aus dem Mehrzweckfach einziehen. Wenn diese Funktion nicht aktiviert ist, stoppt der Drucker und fordert zum Einlegen der richtigen Papiergröße auf.
PAPIERSORTE PRÜFEN	AKTIVIERT DEAKTIVIERT	Diese Einstellung gibt vor, ob der Drucker prüft, ob die eingelegte Papiergröße mit der für das Dokument angeforderten übereinstimmt.
MONO-DRUCK-GESCHWINDIG-KEIT.	AUTO SPEED	Ist die erste Seite eines Druckauftrags schwarzweiß, läuft der Drucker mit 32 Seiten pro Minute (ppm). Bei der ersten farbigen Seite wird der Druck verlangsamt und der Rest des Auftrags mit 20 (C5600) oder 26 (C5800) Seiten pro Minute gedruckt.
	NORMALGESCH WINDIGKEIT	Diese Einstellung entspricht AUTO SPEED mit dem Unterschied, dass dort 32 Seiten pro Minute gedruckt werden, bevor eine farbige Seite auftritt. Um diese Geschwindigkeit zu erreichen, benötigt der Drucker zusätzliche 10 bis 20 Sekunden Aufwärmzeit und 30 bis 60 Sekunden Zeit zum Abkühlen, wenn er für farbige Seiten auf 20 (C5600) oder 26 (C5800) Seiten pro Minute umschaltet. Die Einstellung empfiehlt sich daher besonders, wenn der überwiegende Teil der Druckaufträge vollständig schwarzweiß ist.
	FARB-DRUCKGSCHW	Der Drucker druckt alle Aufträge mit 20 (C5600) bzw. 26 (C5800) Seiten pro Minute. Diese Einstellung empfiehlt sich besonders, wenn der überwiegende Teil der Druckaufträge farbig ist.

PAPIERSORTEN-MENÜ

In diesem Menü können Sie Einstellungen für eine breite Palette von Druckmedien vornehmen.

BEZEICHNUNG	EINSTELLUNGEN	ERLÄUTERUNG
K1FORMAT	A4 / A5 / A6 / B5 LEGAL14 LEGAL13.5 LEGAL13 LETTER EXECUTIVE BENUTZER-DEFINIERT	Mit dieser Option wird die Papiergröße für die Kassette 1 (obere Kassette, wenn beide Kassetten installiert sind) gewählt. Für die Einstellung BENUTZERDEFINIERT siehe X-ABMESSUNG und Y-ABMESSUNG weiter unten in dieser Tabelle.
PAP.SORTE KASS.1	NORMAL-PAPIER BRIEFKOPF-PAPIER FEINPOST-PAPIER RECYCLING-PAPIER UNBESCHNIT-TENES PAPIER GLANZPAPIER	Diese Option wählt die in dieser Kassette eingelegte Papiersorte. Damit kann der Drucker seine internen Verarbeitungsparameter wie Druckgeschwindigkeit und Fixiertemperatur besser an die Papiersorte anpassen. Beispielsweise ist für Papier mit aufgedrucktem Briefkopf eine geringfügig geringere Fixiertemperatur von Vorteil, damit der bereits vorhandene Aufdruck nicht beeinträchtigt wird.
P-GEWICHT KASS.1	LEICHT (64 ~ 74 g/m2) MITTEL (75 ~ 90 g/m2) SCHWER (91 ~ 105 g/m2)	Diese Option stellt den Drucker auf das Gewicht des in dieser Kassette eingelegten Papiers ein.
PAPIERFORMAT KASS.2	A4 / A5 / B5 / LEGAL 14 ZOLL LEGAL13.5 LEGAL13 LETTER EXECUTIVE BENUTZER-DEFINIERT	Mit dieser Option wird die Papiergröße für die Kassette 2 (untere Kassette), falls installiert, gewählt. Für die Einstellung BENUTZERDEFINIERT siehe X-ABMESSUNG und Y-ABMESSUNG weiter unten in dieser Tabelle.
PAP.SORTE KASS.2	NORMAL-PAPIERBRIEFKOPF-PAPIERFEINPOST-PAPIERRECYCLING-PAPIERUNBESCHNIT-TENES PAPIER	Diese Option wählt die in dieser Kassette (falls installiert) eingelegte Papiersorte.
P-GEWICHT KASS.2	LEICHT (64-74g/m2)MITTEL (75-90g/m2)SCHWER (91-176g/m2)	Passt den Drucker an das Gewicht des in dieses Fach (falls installiert) eingelegten Papiers an.
P-FORMATEINZUG	LETTEREXECUTIVE LEGAL14 LEGAL13.5 LEGAL13A4 / A5 / A6 / B5BENUTZER-DEFINIERT COM-9 BRIEF-UMSCHLAG COM-10 BRIEF-UMSCHLAG MONARCH-BRIEF-UMSCHLAG DL-BRIEF-UMSCHLAG C5-BRIEF-UMSCHLAG	Mit dieser Option wird die Papiergröße für das Mehrzweckfach gewählt. Für die Einstellung BENUTZERDEFINIERT siehe X-ABMESSUNG und Y-ABMESSUNG weiter unten in dieser Tabelle.
MEHRZWECK-FACHMEDIENTYP	NORMAL-PAPIERBRIEFKOPF-PAPIERFOLIEETIKETTENFEINPOST-PAPIERRECYCLING-PAPIERKARTONUNBESCHNIT-TENES PAPIERGLOSSYGLANZPAP.	Diese Option wählt die Papiersorte, die vom Mehrzweckfach eingezogen wird, damit der Drucker seine internen Parameter an diese Papiersorte anpassen kann.
P-GEWICHT EINZUG	MITTEL (75-90g/m2)SCHWER (91-120g/m2)ULTRASCHWER (121 - 203 g/m2)	Mit dieser Option wird das Papiergewicht für das Mehrzweckfach gewählt.
MASSEINHEIT MILLIMETERZOLL		Diese Option wählt eine Maßeinheit für die beiden nächsten Optionen.
X-ABMESSUNG 100-210-216 MILLIMETER		Diese Option stellt die Papierbreite für die Papierformat-Option „BENUTERDEFINIERT“ ein.
Y-ABMESSUNG 148-297-1200 MILLIMETER		Diese Option stellt die Papierlänge für die Papierformat-Option „BENUTZERDEFINIERT“ ein. Zum Drucken von Bannern können Medien mit einer Länge von bis zu 1200 mm aus dem Mehrzweckfach eingezogen werden.

FARBE

Der Drucker stellt die Farbbalance und Dichte automatisch in geeigneten Abständen ein, wobei die Druckausgabe für helles weißes Papier zur Betrachtung bei natürlichem Tageslicht optimiert wird. Die Optionen in diesem Menü ermöglichen die Änderung der Standardeinstellungen für besondere oder besonders schwierige Druckaufträge. Setzen Sie die Einstellungen nach Ausführung des Druckauftrags zurück auf ihre Standardwerte.

BEZEICHNUNG	EINSTELLUNGEN	ERLÄUTERUNG
AUTOMAT. DICHE	AUTOMATISCH MANUELL	In der Einstellung AUTOMATISCH wird die Druckdichte beim Einschalten der Spannungsversorgung, nach dem Installieren einer neuen Bildtrommel oder Tonerpatrone sowie bei der Bildtrommel-Zählung 100, 300 und 500 automatisch eingestellt. Kommt die Bildtrommel-Zählung 500 während eines Druckauftrags vor, erfolgt die Einstellung am Ende des Druckauftrags und dauert bis zu 55 Sekunden. Bei Einstellung auf Manuell erfolgt diese Einstellung nur, wenn sie durch die nächste Menüoption aktiviert wird.
BILDDICHTE	AUSFÜHREN Diese Option erlaubt die Einstellung der Farbdichte.
EINSTELLEN
AUTOM. FARB-AUSRICHTUNG	AUSFÜHREN Diese Option bewirkt die automatische Einstellung der Farbausrichtung. Dies erfolgt normalerweise beim Einschalten der Spannungsversorgung und nach dem Öffnen und Schließen der oberen Abdeckung. Durch dieses Verfahren werden die Bildkomponenten in den Farben Cyan, Magenta und Gelb präzise mit der schwarzen Bildkomponente ausgerichtet.
C FEINAUSR.
CYAN	-3~0~+3	Diese Option führt eine Feineinstellung der Bildanpassung im Verhältnis zur schwarzen Bildkomponente durch.
M FEINAUSR.
MAG.	-3~0~+3
Y FEINAUSR.
GELB	-3~0~+3

In diesem Menü können allgemeine Druckereinstellungen vorgenommen werden, die an Ihre Arbeitsweise angepasst sind.

BESTANDTEILE	EINSTELLUNGEN	ERLÄUTERUNG
STROM-SPARZEIT	5153060240	Diese Option stellt die Zeitdauer ein, nach der der Drucker automatisch in den Energiesparmodus schaltet. In diesem Modus ist der Energieverbrauch auf ein niedriges Niveau reduziert, das gerade ausreicht, um den Drucker in Betrieb und bereit für Datenempfang zu halten. Wenn ein Auftrag zum Drucker übertragen wird, muss der Drucker bis zu 1 Minute warmlaufen, bevor der Druck beginnen kann.
LÖSCHB.WARNUNG	EINAUFTRAG	Bei Einstellung auf EIN können nichtkritische Warnungen wie Anforderung einer anderen Papiergröße durch Drücken der Taste ON-LINE gelöscht werden. Bei Einstellung auf AUFTRAG werden sie beim Fortsetzen des Druckauftrags gelöscht.
WARTENMANUELL	AUS3060	Diese Option legt fest, wie viele Sekunden der Drucker auf Papierzuführung wartet, bis der Druckauftrag abgebrochen wird.
WARTEZEIT	5~40~300	Diese Option legt fest, wie viele Sekunden der Drucker bei einer Unterbrechung der Empfangsdaten wartet, bis die Seite ausgegeben wird. Bei der PostScript-Emulation wird der Auftrag am Ende der Wartezeit abgebrochen.
TONERMANGEL	FORTSETZENANHALTEN	Diese Option legt fest, ob der Drucker den Druckvorgang fortsetzt, wenn der Toner knapp wird.
PAPIERSTAU:WEITER?	EINAUS	Diese Option legt fest, ob der Drucker nach einem Papierstau eine Wiederherstellung durchführt. Bei Einstellung auf EIN versucht der Drucker nach der Behebung des Papierstaus, die Seiten, die durch den Papierstau verloren gegangen sind, erneut zu drucken.
FEHLER-BERICHT	EINAUS	Bei Einstellung auf EIN wird bei Auftreten eines Fehlers der PostScript-Emulation ein Fehlerbericht gedruckt.

MENÜ USB

Dieses Menü steuert den Betrieb der USB-Datenschnittstelle des Druckers.

BEZEICHNUNG	EINSTELLUNGEN	ERLÄUTERUNG
SOFT RESET AKTIVIERT /DEAKTIVIERT		Diese Option aktiviert oder deaktiviert den Befehl ZURÜCKSETZEN.
SERIENNUMMER AKTIVIERT /DEAKTIVIERT
GESCHWINDIG-KEIT	12 / 480 Mps	Diese Option legt die Geschwindigkeit der Schnittstelle fest.

MENÜ NETZWERK

Dieses Menü steuert den Betrieb der Netzwerkschnittstelle 10Base-T/100Base-TX des Druckers.

BEZEICHNUNG	EINSTELLUNGEN	ERLÄUTERUNG
TCP/IP AKTIVIERT /DEAKTIVIERT		Diese Option aktiviert oder deaktiviert dieses Netzwerkprotokoll.
NETBEUI AKTIVIERT /DEAKTIVIERT		Diese Option aktiviert oder deaktiviert dieses Netzwerkprotokoll.
IP ADDRESS SET (IP-ADRESSE GESETZT)	AUTOMATISCH/ MANUELL	Diese Option legt fest, ob die IP-Adressenzuweisung automatisch (DHCP) oder manuell erfolgt.
IP ADDRESS (IP-ADRESSE)	xxx.xxx.xxx.xxx	Dies ist die aktuelle IP-Adresse.Zum Ändern der Adresse drückenSie EINGABE. Bearbeiten Sie die erste Zifferngruppe mit +/-.Drücken Sie erneut EINGABE, um zur nächsten Zifferngruppe zu gelangen. Nach der vierten Zifferngruppe drücken Sie EINGABE, um die neue Adresse zu speichern.
SUBNET MASK (SUBNET-MASKE)	xxx.xxx.xxx.xxx	Dies ist die aktuelle Subnet-Maske.Sie wird auf die gleiche Weise wie oben geändert.
GATEWAY ADDRESS (GATEWAY-ADRESSE)	xxx.xxx.xxx.xxx	Dies ist die aktuelle Gateway-Adresse. Sie wird auf die gleiche Weise wie oben geändert.
AB WERK EINSTLG.	AUSFÜHREN Diese Option lädt die Einstellungen, die vom Hersteller festgelegt wurden.
WEB AKTIVIERT /DEAKTIVIERT		Diese Option aktiviert oder deaktiviert die Web-Konfigurationsfunktion.
TELNET AKTIVIERT /DEAKTIVIERT		Diese Option aktiviert oder deaktiviert die Telnet-Konfigurationsfunktion.
FTP AKTIVIERT /STANDARD		Diese Option aktiviert oder deaktiviert die Kommunikation über FTP.
SNMP AKTIVIERT /DEAKTIVIERT		Diese Option aktiviert oder deaktiviert das SNMP-Protokoll.
NETWORK SCALE	NORMAL /SMALL	Mit dieser Option wird die Netzwerkgröße gewählt.
HUB LINK	AUTO	Diese Option stellt Voll- oder Halbduplex für Kommunikation über einen Netzwerk-Hub ein.
SETTING (HUB-LINK-EINSTELLUNG)	NEGOTIATE
	100BASE-TX
	FULL
	100BASE-TX
	HALF
	10BASE-T FULL
	10BASE-T HALF

WARTUNGS-MENÜ

Dieses Menü bietet Zugang zu den unterschiedlichen Druckerwartungsfunktionen.

BEZEICHNUNG	EINSTELLUNGEN	ERLÄUTERUNG
MENÜ RÜCKSETZEN	AUSFÜHREN Diese Option stellt Menüs auf die Standardeinstellungen ab Werk zurück.
MENÜ SPEICHERN	AUSFÜHREN Die aktuellen Menüeinstellungen werden als Standardwerte gespeichert. Drücken Sie EINGABE zum Speichern oder ABBRECHEN, um den Speichervorgang abzubrechen.
ENERGIE-SPARMODUS	AKTIVIERT / DEAKTIVIERT	Diese Option aktiviert oder deaktiviert den automatischen Energiesparmodus. Die Zeitdauer, bevor dieser Modus aktiviert wird, wird im Systemkonfigurationsmenü eingestellt.
FEUCHTE PAP. S/W	-2~0~+2 Diese Option dient für geringfügige Einstellungen, wenn blasser Druck oder helle Flecken/Streifen bei Monochromdruck auf weißem Papier vorkommen. Wählen Sie einen höheren Wert, um die blassen Bereiche zu reduzieren, oder einen niedrigeren Wert, um die Flecken oder Streifen in dichten Druckbereichen zu reduzieren.

FEUCHTE PAP. -2\~0\~+2 Wie oben, jedoch für Farbdruck. FAR

BEZEICHNUNG	EINSTELLUNGEN	ERLÄUTERUNG
FEUCHTE FOL. S/W	-2~0~+2 Wie oben, jedoch für Monochromdruck auf Transparentfolien.
FEUCHTE FOL. FAR	-2~0~+2 Wie oben, jedoch für Farbdruck auf Transparentfolien.

BETRIEBSZÄHLER-MENÜ

Dieses Menü dient ausschließlich Informationszwecken und enthält einen Hinweis auf die Gesamtnutzung des Druckers und die voraussichtliche verbleibende Lebensdauer seines Verbrauchsmaterials. Diese Hinweise sind besonders dann nützlich, wenn Sie keinen vollständigen Reserveverbrauchsmaterialsatz zur Hand haben und wissen müssen, wann Sie entsprechendes Material benötigen.

BEZEICHNUNG ERLÄUTERUNG
KASS. n SEITENZ. Dies ist die Gesamtzahl der aus Kassette n eingezogenen Seiten.
SEITENZAHL	Dies ist die Gesamtzahl der aus dem Mehrzweckfach eingezogenen Seiten.
MEHRZWECKFACH
FARBSEITENZÄHLER	Dies ist die Gesamtzahl der in Farbe gedruckten Seiten.
SEITENZAHL MONO	Dies ist die Gesamtzahl der in Schwarzweiß gedruckten Seiten.
LEBENSDAUER
TROMMEL K
LEBENSDAUER
TROMMEL C	Dies ist die verbleibende Nutzung dieser Verbrauchsmaterialien als Prozentsatz.
LEBENSDAUER
TROMMEL M
LEBENSDAUER
TROMMEL Y
LEBENSDAUER	Dies ist die verbleibende Nutzung des Transportbands als Prozentwert.
RIEMEN
LEBENSDAUER	Dies ist die verbleibende Nutzung des Fixierers als Prozentwert.
FIXIEREINHEIT
TONER K
TONER C	Dies sind die Patronengröße und der aktuelle Tonerfüllstand.
M TONER MAGENTA
Y TONER GELB

VERBRAUCHSMATERIALIEN ERSETZEN

In diesem Abschnitt wird erläutert, wie die

Verbrauchsmaterialien ersetzt werden, wenn sie verbraucht sind.

Nachstehend sind die ungefähren Nutzungsdauern aufgeführt:

> Toner:

Startpatrone:

Der Drucker wird mit ausreichend Cyan-, Magenta-, Gelb- und Schwarz-Toner für 2.250 A4-Seiten in den Patronen ausgeliefert. Davon werden 750 A4-Seiten Toner verwendet, um die Bildtrommel zu laden (es bleiben also 1.500 A4-Seiten bei 5 % Druckfläche).

Ersatzpatrone:

A4-SEITE IN % 2.5% 5.0% 10% (FARBE)

Schwarz C5600 12,000 6,000 3,000

C5800 12,000 6,000 3,000

Bildtrommel: Ca. 20.000 Seiten (auf der Grundlage einer typischen Büronutzung ermittelt, wobei 20% der Druckaufträge auf nur 1 Seite, 30% auf 3-Seiten-Dokumente und 50% auf 15 Seiten oder mehr entfallen).
Transportband: Ca. 60.000 A4-Seiten.
Fixierer: Ca. 60.000 A4-Seiten.

BESTELLNUMMERN DER VERBRAUCHSMATERIALIEN

BEZEICHNUNG NUTZUNGSDAUER BESTELLNR.
Toner, C5800, Schwarz 6.000 A4 bei 5%* 43324424
Toner, C5800, Cyan 5.000 A4 bei 5%* 43324423
Toner, C5800, Magenta 5.000 A4 bei 5%* 43324422
Toner, C5800, Gelb 5.000 A4 bei 5%* 43324421
Toner, C5600, Schwarz 6.000 A4 bei 5%* 43324408
Toner, C5600, Cyan 2.000 A4 bei 5%* 43381907
Toner, C5600, Magenta 2.000 A4 bei 5%* 43381906
Toner, C5600, Gelb 2.000 A4 bei 5%* 43381905
Bildtrommel, C5800, Schwarz 20.000 A4-Seiten* 43381724
Bildtrommel, C5800, Cyan 20.000 A4-Seiten* 43381723
Bildtrommel, C5800, Magenta 20.000 A4-Seiten* 43381722
Bildtrommel, C5800, Gelb 20.000 A4-Seiten* 43381721
Bildtrommel, C5600, Schwarz 20.000 A4-Seiten* 43381708
Bildtrommel, C5600, Cyan 20.000 A4-Seiten* 43381707
Bildtrommel, C5600, Magenta 20.000 A4-Seiten* 43381706
Bildtrommel, C5600, Gelb 20.000 A4-Seiten* 43381705
Fixierer 60.000 A4-Seiten* 43363203
Transportband	60.000 A4 bei 3 Blatt/Druckauftrag	43363402

* Durchschnittliche Nutzungsdauer: 20 % Seiten bei Endlosdruck, 50 % Seiten bei 3 Seiten pro Druckauftrag und 30 % Seiten bei 1 Seite pro Druckauftrag.

Verwenden Sie nur Original-Verbrauchsmaterial von Oki, um die bestmögliche Qualität und Leistung Ihrer Hardware sicherzustellen. Fremdprodukte können die Leistung Ihres Druckers beeinträchtigen, und Ihre Garantie kann verfallen.

Tauschen Sie die Tonerpatrone(n) erst dann aus, wenn „TONER EMPTY“ (Toner leer) angezeigt wird. Auf diese Weise vergeuden Sie nicht unnötig Toner und schließen Tonersensorfehler aus.

Der in diesem Gerät verwendete Toner ist ein sehr feines, trockenes Pulver. Er ist in vier Patronen enthalten: eine für jede Farbe Cyan, Magenta, Gelb und Schwarz.

Legen Sie ein Blatt Papier bereit, um die benutzte Tonerpatrone darauf zu stellen, wenn Sie eine neue installieren.

Entsorgen Sie die alte Tonerpatrone in der Verpackung der neuen.

Beachten Sie dabei die gültigen Vorschriften für die Abfallentsorgung. Wenn Toner verschüttet wird, bürsten Sie ihn leicht weg. Reicht dies nicht aus, entfernen Sie restlichen Toner mit einem mit kaltem Wasser befeuchteten Tuch.

Verwenden Sie kein heißes Wasser, und setzen Sie niemals Lösungsmittel ein. Flecken lassen sich nicht mehr entfernen.

VORSICHT!

Wenn Sie Toner einatmen oder Toner in Ihre Augen gerät, trinken Sie etwas Wasser bzw. spülen Sie Ihre Augen mit viel kaltem Wasser. Begeben Sie sich unverzüglich in ärztliche Behandlung.

Schalten Sie den Drucker aus und lassen Sie den Fixierer etwa 10 Minuten abkühlen, bevor Sie die Abdeckung öffnen.

1. Drücken Sie die Entriegelungstaste der oberen Abdeckung, und öffnen Sie die obere Abdeckung des Druckers vollständig.

VORSICHT!

Wenn der Drucker eingeschaltet war, kann die Fixiereinheit heiß sein. Dieser Bereich ist deutlich gekennzeichnet. Berühren Sie ihn nicht.

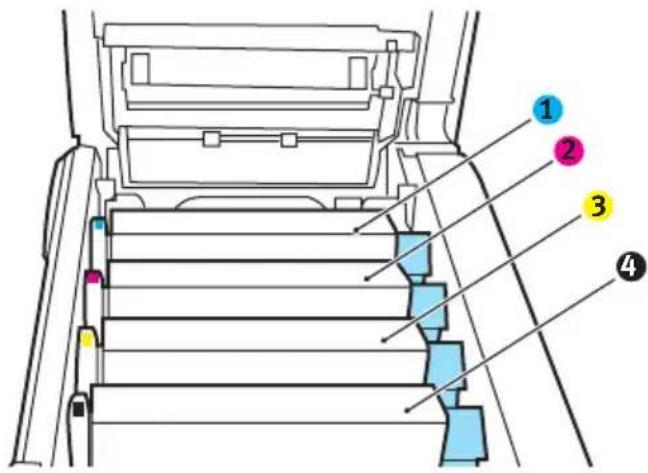

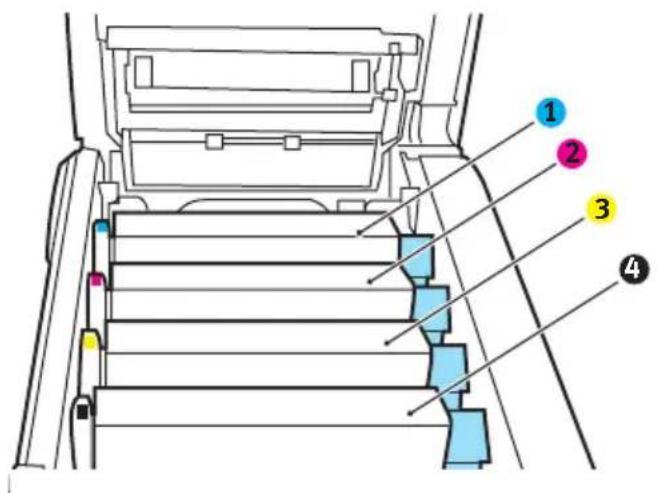

1. Merken Sie sich die Anordnung der vier Tonerpatronen.

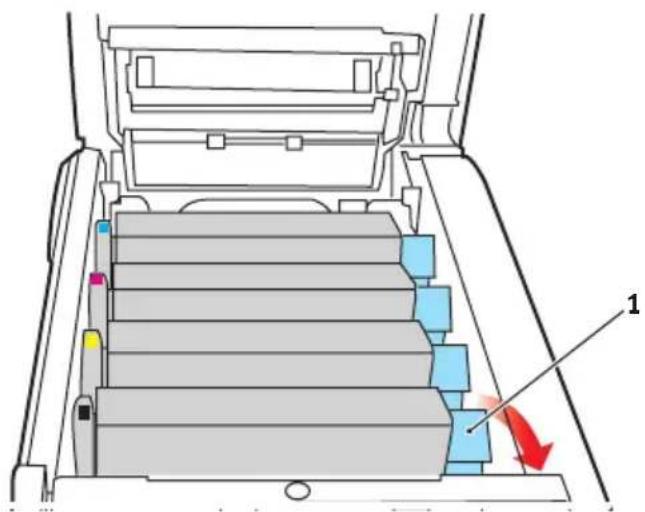

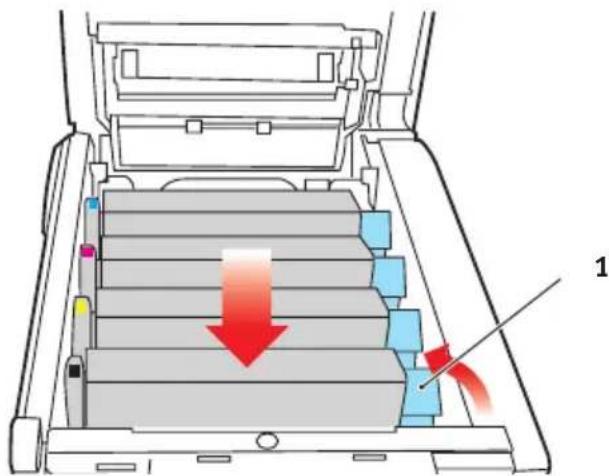

(a) Ziehen Sie den farbigen Tonerpatronen-Freigabehebel (1) der Tonerpatrone, die ersetzt werden soll, in Richtung Drucker-Vorderseite.

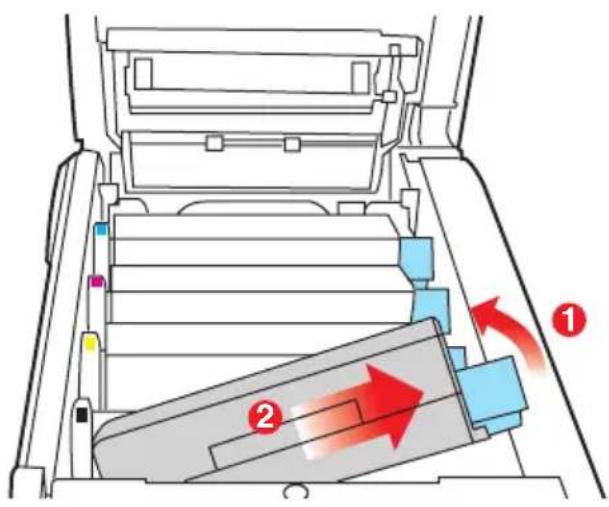

1. Heben Sie wie abgebildet die rechte Seite der Tonerpatrone an und ziehen Sie die Tonerpatrone nach rechts, um die linke Seite zu lösen. Entnehmen Sie die Tonerpatrone dann aus dem Drucker.

1. Stellen Sie die Tonerpatrone vorsichtig auf ein Blatt Papier, um Verschmutzung durch Toner zu vermeiden.

2. Entnehmen Sie die neue Tonerpatrone aus dem Karton, lassen Sie sie aber noch in ihrem Verpackungsmaterial.

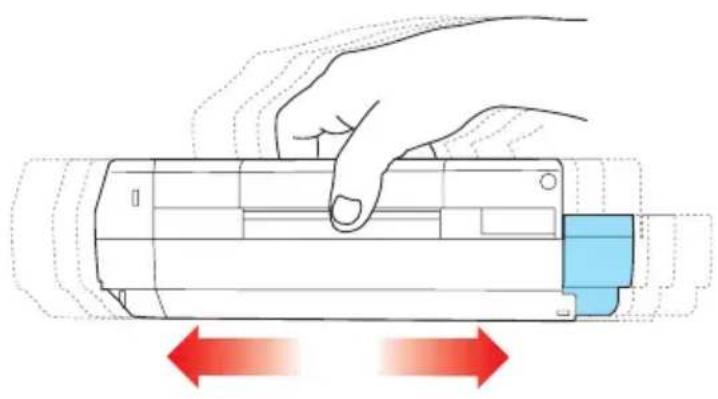

3. Schütteln Sie die neue Tonerpatrone vorsichtig mehrmals von Seite zu Seite, um den Toner zu lösen und gleichmäßig in der Tonerpatrone zu verteilen.

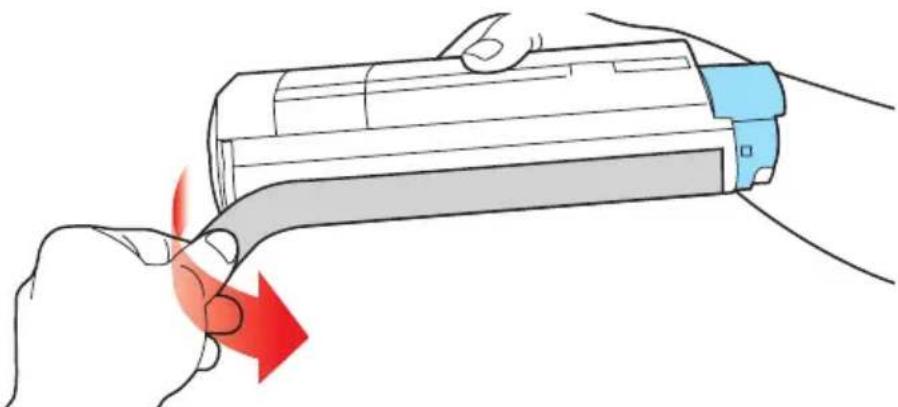

1. Entfernen Sie das Verpackungsmaterial und ziehen Sie das Klebeband von der Unterseite der Tonerpatrone ab.

1. Halten Sie die Tonerpatrone oben in der Mitte, sodass sich der farbige Hebel rechts befindet, und setzen Sie sie dann in den Drucker auf die Bildtrommel, von der die alte Tonerpatrone entnommen wurde.

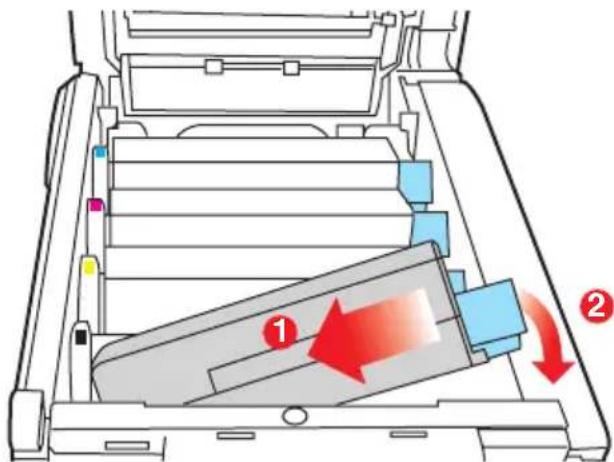

2. Setzen Sie die linke Seite der Tonerpatrone zuerst in die Oberseite der Bildtrommel ein, drücken Sie sie gegen die Feder an der Bildtrommel und senken Sie dann die rechte Seite der Tonerpatrone auf die Bildtrommel.

1. Drücken Sie vorsichtig auf die Tonerpatrone, um sich zu vergewissern, dass sie einwandfrei sitzt, und drücken Sie den farbigen Hebel (1) zur Drucker-Rückseite. Dadurch

wird die Tonerpatrone verriegelt, und Toner kann in die Bildtrommel gelangen.

1. Schließen Sie zuletzt die obere Abdeckung, indem Sie fest auf beide Seiten drücken, sodass sie einrastet.

BILDTROMMEL ERSETZEN

Schalten Sie den Drucker aus und lassen Sie den Fixierer etwa 10 Minuten abkühlen, bevor Sie die Abdeckung öffnen.

ACHTUNG!

Statisch empfindliche Geräte, mit Vorsicht handhaben.

Der Drucker enthält vier Bildtrommeln: Cyan, Magenta, Gelb und Schwarz.

1. Drücken Sie die Entriegelungstaste der oberen Abdeckung, und öffnen Sie die obere Abdeckung des Druckers vollständig.

VORSICHT!

Wenn der Drucker eingeschaltet war, ist der Fixierer heiß. Dieser Bereich ist deutlich gekennzeichnet. Berühren Sie ihn nicht.

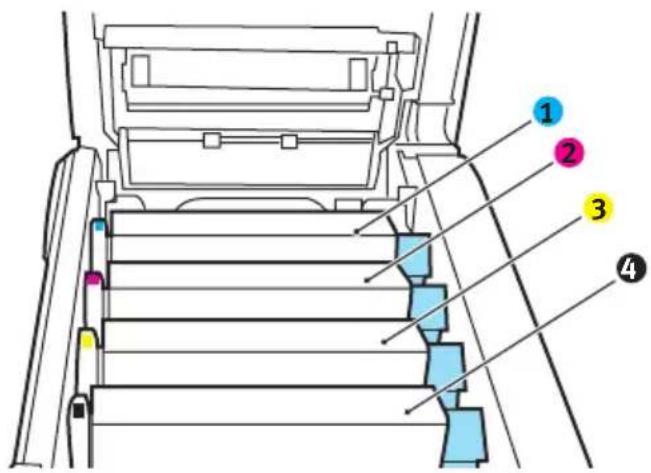

1. Merken Sie sich die Anordnung der vier Tonerpatronen.

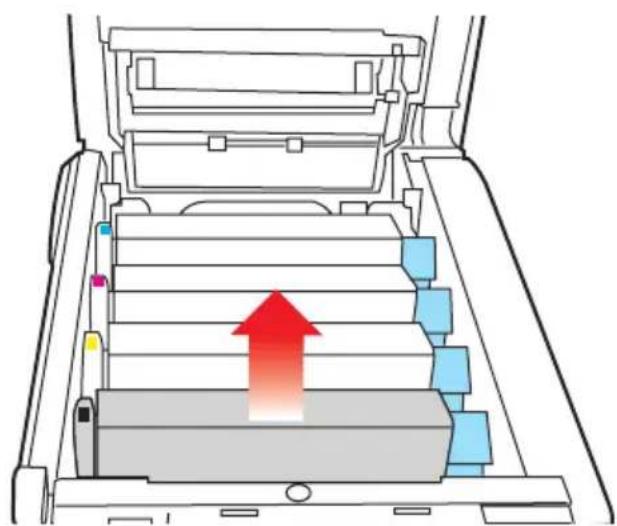

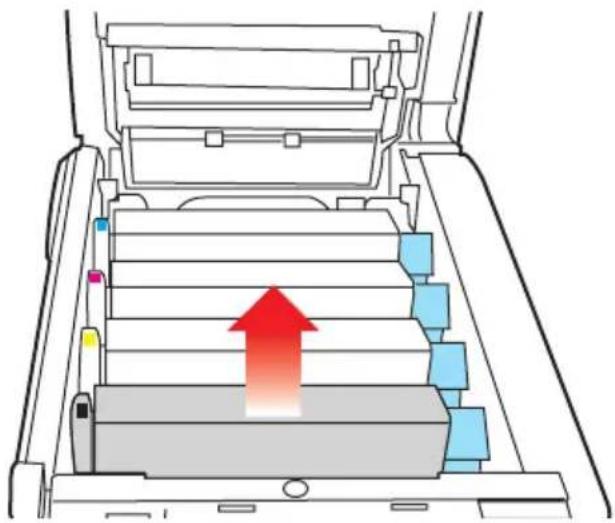

1. Halten Sie die Bildtrommel in der Mitte und heben Sie sie zusammen mit der Tonerpatrone nach oben und aus dem Drucker.

1. Stellen Sie die Tonerpatrone vorsichtig auf ein Blatt Papier, um Verschmutzungen durch den Toner und eine Beschädigung der grünen Fläche der Trommel zu vermeiden.

ACHTUNG!

Die grüne Bildtrommelfläche an der Unterseite der Tonerpatrone ist sehr empfindlich gegen Berührung und Licht. Berühren Sie diese Fläche nicht und setzen Sie sie niemals länger als fünf Minuten der normalen Raumbeleuchtung aus. Wenn die Trommeleinheit länger als fünf Minuten außerhalb des Druckers aufbewahrt werden muss, wickeln Sie die Patrone in einen schwarzen Plastikbeutel ein, und bewahren Sie sie an einem dunklen Ort auf. Setzen Sie die Bildtrommel niemals direkter Sonnenbestrahlung oder sehr heller Raumbeleuchtung aus.

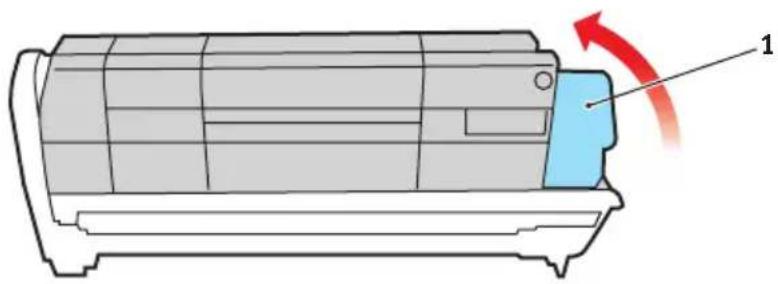

1. Während sich der farbige Tonerpatronen- Freigabehebel (1) an der rechten Seite befindet, ziehen Sie ihn auf sich zu. Dadurch wird die Tonerpatrone von der Bildtrommel gelöst.

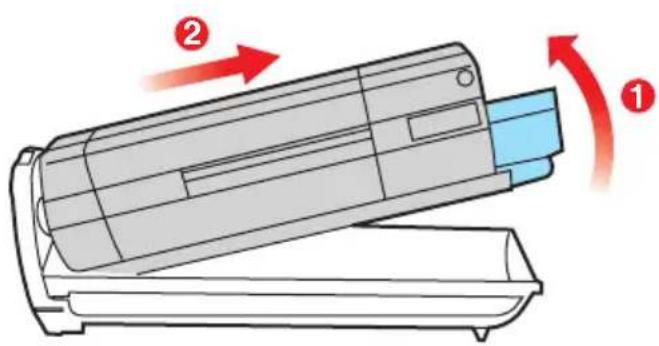

1. Heben Sie wie abgebildet die rechte Seite der Tonerpatrone an und ziehen Sie die Tonerpatrone nach rechts, um die linke Seite zu lösen. Entnehmen Sie die Tonerpatrone dann aus der Bildtrommel. Stellen Sie die Tonerpatrone auf ein Blatt Papier, um Verschmutzung durch Toner zu vermeiden.

1. Nehmen Sie die neue Bildtrommel aus der Verpackung und stellen Sie sie auf das Papier, auf das die alte Bildtrommel gelegt wurde. Halten Sie sie wie die alte Einheit. Verpacken Sie die alte Bildtrommel zur Entsorgung in das Verpackungsmaterial.

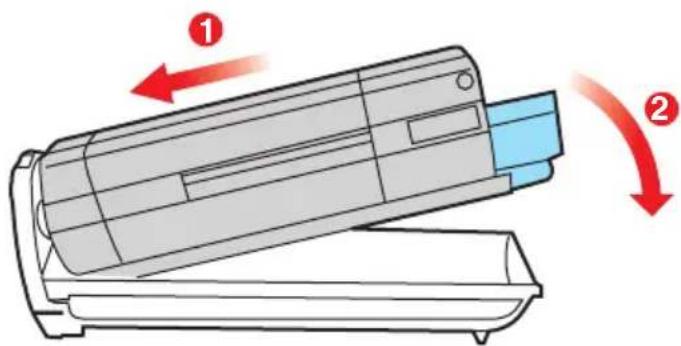

2. Setzen Sie die Tonerpatrone wie abgebildet auf die neue Bildtrommel. Setzen Sie zuerst die linke Seite ein und danach die rechte Seite. (Es ist nicht erforderlich, auch die Tonerpatrone zu ersetzen, außer wenn der Toner verbraucht ist.)

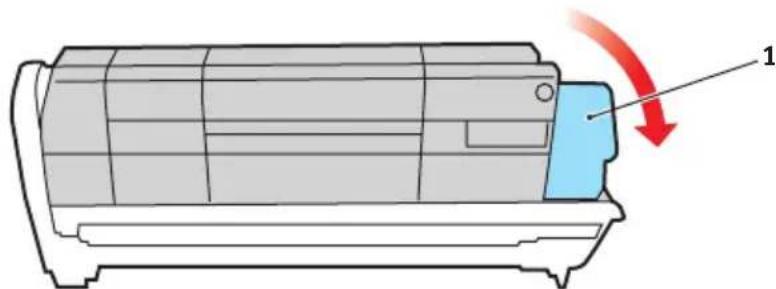

1. Drücken Sie den farbigen Freigabehebel (1) von sich weg, um die Tonerpatrone auf der neuen Bildtrommel zu verriegeln. Dann kann der Toner in die Bildtrommel fließen.

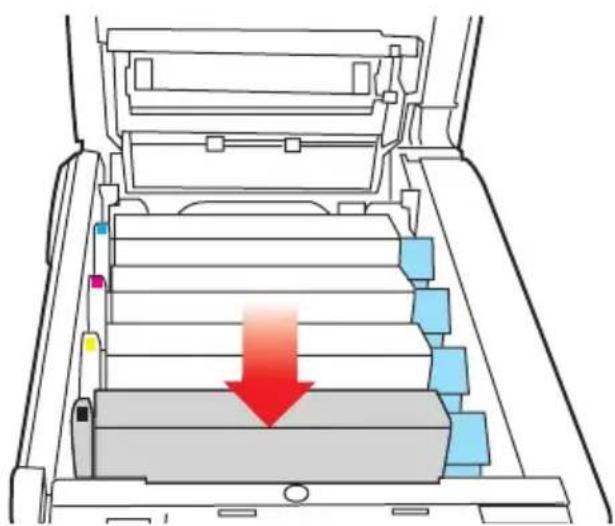

1. Halten Sie die Bildtrommeleinheit oben in der Mitte und senken Sie sie in den Drucker ab, sodass die Zapfen an beiden Enden in die Schlitze in den Seiten des Drucker-Innenraums kommen.

1. Schließen Sie zuletzt die obere Abdeckung, indem Sie fest auf beide Seiten drücken, sodass sie einrastet.

HINWEIS:

Wenn der Drucker transportiert werden muss, achten Sie darauf, dass zuvor die Bildtrommeleinheit entfernt und in der mitgelieferten Tasche verstaut wird. Sie vermeiden so, dass Toner verschüttet wird.

TRANSPORTBAND ERSETZEN

Das Transportband befindet sich unter den vier Bildtrommeln. Es muss etwa alle 60.000 Seiten ersetzt werden.

Schalten Sie den Drucker aus und lassen Sie den Fixierer etwa 10 Minuten abkühlen, bevor Sie die Abdeckung öffnen.

1. Drücken Sie die Entriegelungstaste der oberen Abdeckung, und öffnen Sie die obere Abdeckung des Druckers vollständig.

VORSICHT!

Wenn der Drucker eingeschaltet war, ist der Fixierer heiß. Dieser Bereich ist deutlich gekennzeichnet. Berühren Sie ihn nicht.

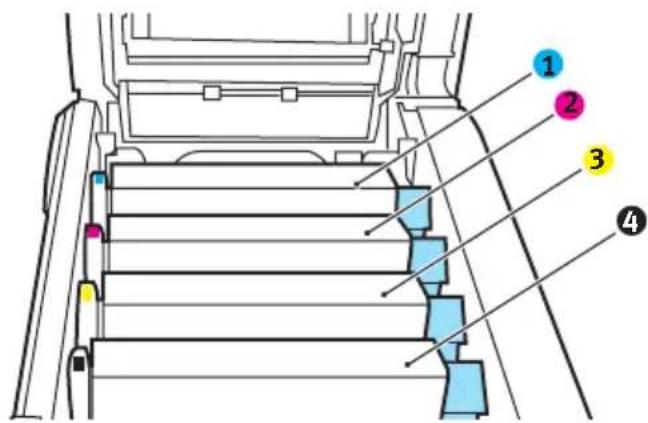

1. Merken Sie sich die Anordnung der vier Tonerpatronen. Diese Reihenfolge muss eingehalten werden

1. Nehmen Sie die einzelnen Bildtrommeln aus dem Drucker und stellen Sie sie an einen sicheren Platz, wo sie vor Licht und Wärme geschützt sind.

ACHTUNG!

Die grüne Bildtrommelfläche an der Unterseite der einzelnen Tonerpatronen ist sehr empfindlich gegen Berührung und Licht. Berühren Sie diese Fläche nicht und setzen Sie sie niemals länger als fünf Minuten der normalen Raumbeleuchtung aus. Wenn die Trommeleinheit länger als fünf Minuten außerhalb des Druckers aufbewahrt werden muss, wickeln Sie die Patrone in einen schwarzen Plastikbeutel ein, und bewahren Sie sie an einem dunklen Ort auf. Setzen Sie die Bildtrommel niemals direkter Sonnenbestrahlung oder sehr heller Raumbeleuchtung aus.

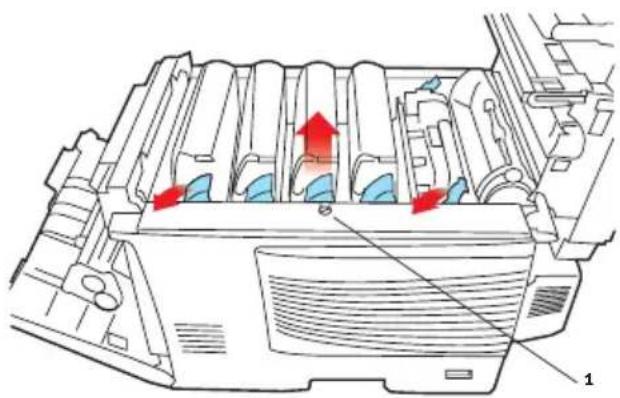

1. An den Seiten des Transportbands befinden sich zwei Befestigungsvorrichtungen (5) und an seiner Vorderseite eine Hubleiste (6).

5 6

1. Drehen Sie die beiden Befestigungsvorrichtungen um 90° nach links. Dadurch wird das Transportband vom Druckerchassis gelöst.

2. Ziehen Sie die Hubleiste (6) nach oben, sodass die Transportbandeinheit nach vorne hochgekippt wird, und ziehen Sie die Transportbandeinheit aus den Drucker.

3. Setzen Sie die neue Transportbandeinheit so ein, dass sich die Hubleiste an der Vorderseite und der Antriebsmechanismus an der Rückseite des Druckers befinden. Bringen Sie das Antriebszahnrad mit dem Zahnrad hinten links im Drucker in Eingriff und senken Sie die Transportbandeinheit in den Drucker ab.

4. Drehen Sie die beiden Befestigungsvorrichtungen (5) um 90° nach rechts, sodass sie einrasten. Dadurch wird die Transportbandeinheit gehalten.

5. Setzen Sie die vier Bildtrommeln mitsamt ihren Tonerpatronen in der gleichen Reihenfolgen, in der sie entnommen wurden, wieder in den Drucker ein: Cyan (ganz hinten), Magenta, Gelb und Schwarz (ganz vorne).

6. Schließen Sie zuletzt die obere Abdeckung, indem Sie fest auf beide Seiten drücken, sodass sie einrastet.

FIXIERER ERSETZEN

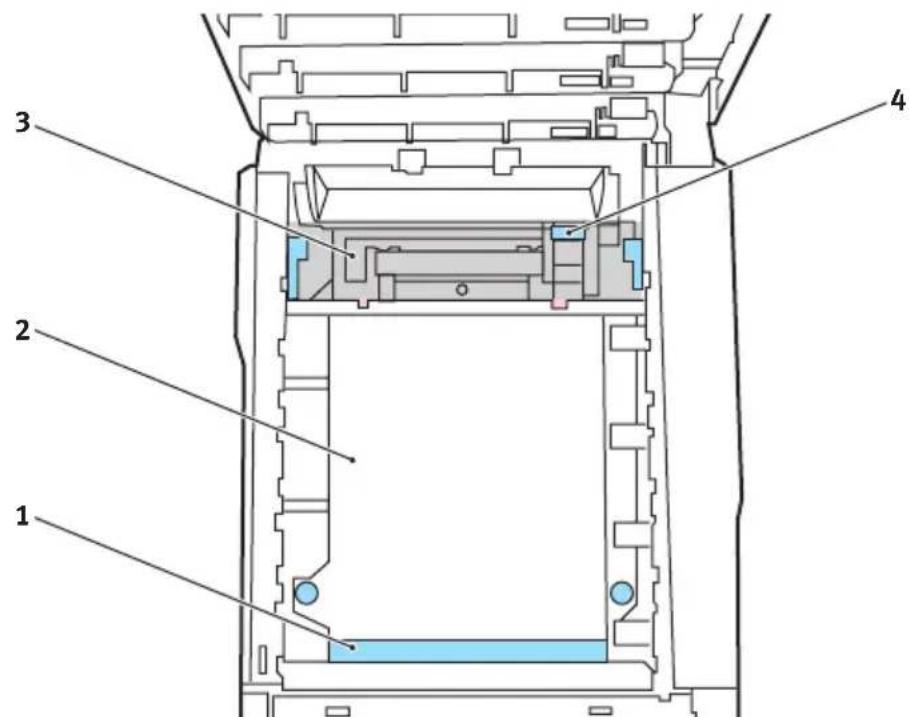

Der Fixierer befindet sich im Drucker unmittelbar hinter den vier Bildtrommeln.

VORSICHT!

Wenn der Drucker kürzlich eingeschaltet war, sind einige Teile des Fixierers sehr heiß. Gehen Sie äußerst vorsichtig mit dem Fixierer um und fassen Sie ihn nur am Griff an, der nur mäßig warm wird. Der heiße Bereich ist deutlich durch einen Warnaufkleber gekennzeichnet. Schalten Sie, um sicherzugehen, den Drucker aus und lassen Sie den Fixierer etwa 10 Minuten abkühlen, bevor Sie die Drucker-Abdeckung öffnen.

Schalten Sie den Drucker aus und lassen Sie den Fixierer etwa 10 Minuten abkühlen, bevor Sie die Abdeckung öffnen.

1. Drücken Sie die Entriegelungstaste der oberen Abdeckung, und öffnen Sie die obere Abdeckung des Druckers vollständig.

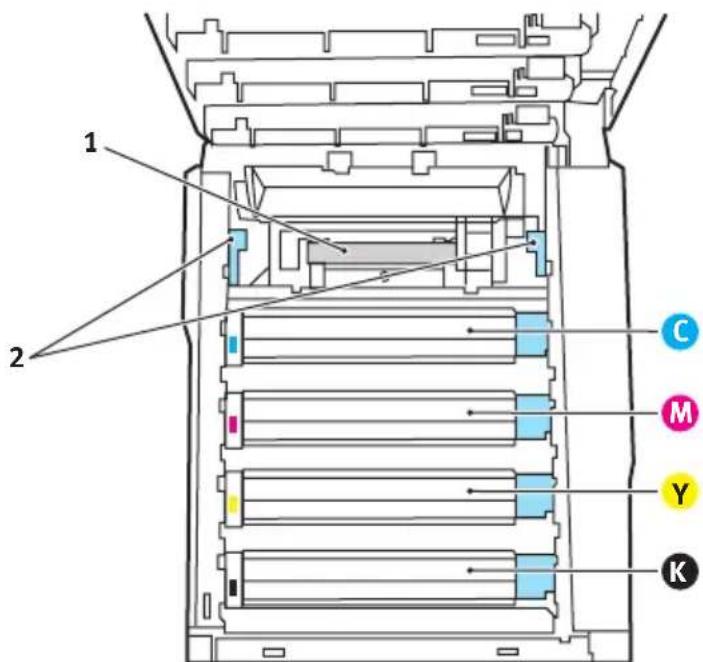

2. Der Griff (1) befindet sich an der Oberseite des Fixierers.

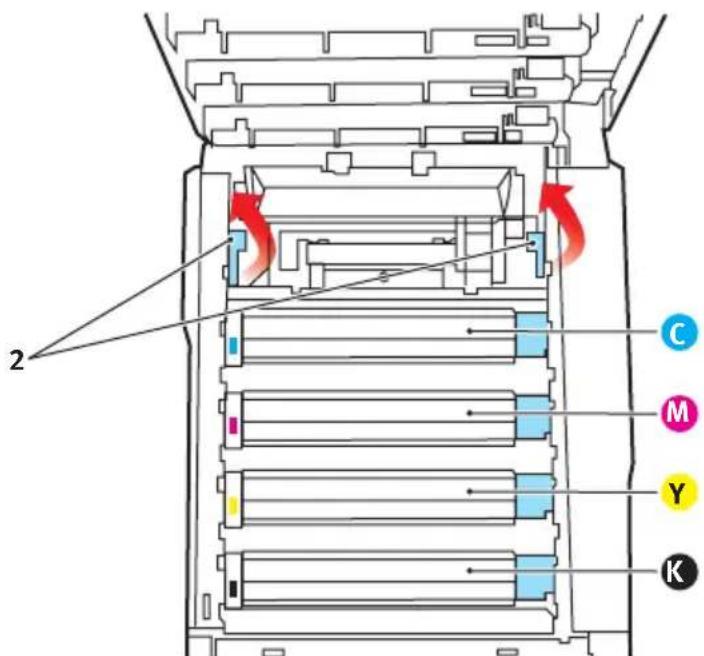

1. Ziehen Sie die beiden Fixierer-Verriegelungshebel (2) zur Drucker-Vorderseite, sodass sie ganz aufrecht stehen.

2. Halten Sie den Fixierer an seinem Griff (1) und heben Sie ihn gerade aus dem Drucker. Wenn der Fixierer noch warm ist, stellen Sie ihn auf eine ebene Fläche, die nicht wärmeempfindlich ist.

3. Entnehmen Sie den neuen Fixierer aus dem Karton und entfernen Sie das Verpackungsmaterial.

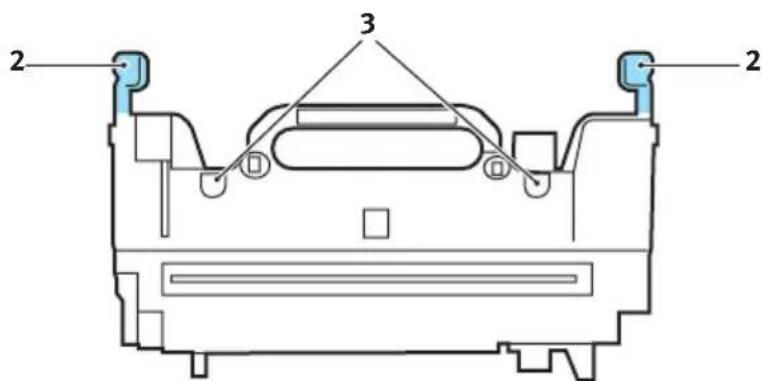

4. Halten Sie den neuen Fixierer am Griff und vergewissern Sie sich, dass er richtig ausgerichtet ist. Die Verriegelungshebel (2) müssen ganz aufrecht stehen und die beiden Positionierungszapfen (3) müssen zu Ihnen hin weisen.

2 3 2

1. Setzen Sie den Fixierer so in den Drucker, dass die beiden Zapfen (3) in die Schlitze in der Metallwand kommen, die den Fixierer von den Bildtrommeln trennt.

2. Drücken Sie die beiden Verriegelungshebel (2) zur Druckerrückseite, um den Fixierer zu befestigen.

Schließen Sie zuletzt die obere Abdeckung, indem Sie fest auf beide Seiten drücken, sodass sie einrastet.

REINIGEN DES LED-KOPFES

Wenn das Druckbild unscharf ist oder weiße Linien zeigt, muss der LED-Kopf gereinigt werden.

1. Schalten Sie den Drucker aus, und öffnen Sie die obere Abdeckung.
2. Wischen Sie den LED-Kopf vorsichtig mit einem LED-Linsenreiniger oder einem weichen Tuch ab.

Verwenden Sie zum Reinigen des LED-Kopfes weder Methanol noch ein anderes Lösungsmittel, da sonst die Oberfläche der Linse beschädigt werden kann.

1. Schließen Sie die obere Abdeckung.

UPGRADES INSTALLIEREN

Dieser Abschnitt erläutert, wie Sie optionale Zubehörteile im Drucker installieren. Dazu gehören:

Duplexeinheit (für Zweiseitendruck)
zusätzlicher RAM-Speicher
Weiteres Papierfach
Schrank

DUPLEXEINHEIT

Die Duplexeinheit ermöglicht beidseitiges Drucken, wodurch weniger Papier verbraucht und der Umgang mit umfangreichen Dokumenten vereinfacht wird. Außerdem ist dann

Broschürendruck möglich, was noch geringeren Papierverbrauch und noch einfacheren Umgang mit großen Dokumenten bedeutet.

Die Duplexeinheit wird an der Rückseite gerade in den Drucker geschoben und erfordert keine Werkzeuge zum Installieren.

1. Packen Sie die neue Duplexeinheit aus und entfernen Sie etwaiges Verpackungsmaterial.
2. Schalten Sie den Drucker aus. Es ist nicht erforderlich, den Netzstecker zu ziehen.
3. Vergewissern Sie sich, dass die richtige Seite wie abgebildet nach oben weist, und schieben Sie die Duplexeinheit in den Einschub an der Rückseite. Beim Hineinschieben der Duplexeinheit klappt die Blende nach innen. Schieben Sie die Duplexeinheit ganz hinein, bis sie einrastet.

1. Schalten Sie den Drucker ein und lassen Sie ihn warmlaufen (ca. 1 Minute).

2. Drucken Sie wie folgt eine Menüübersicht:

(a) Drücken Sie die Taste +, um auf das Menü Informationen zuzugreifen.
(b) Drücken Sie einmal EINGABE für die Menüübersicht.
(c) Drücken Sie erneut EINGABE, um die Menüübersicht zu drucken.
(d) Drücken Sie nach dem Drucken der Menüübersicht auf ON-LINE, um das Menüsystem zu verlassen.

1. Überprüfen Sie die erste Seite der Menüübersicht.

Oben auf der Seite zwischen den beiden waagerechten Linien ist die aktuelle Druckerkonfiguration angeführt. In dieser Liste sollte angegeben sein, dass die Duplexeinheit installiert ist.

Anschließend muss der Windows-Druckertreiber eingestellt werden, damit er die neuen Funktionen uneingeschränkt anwenden kann.

SPEICHER-UPGRADE

Das Grundmodell des Druckers ist mit 64 MB Hauptspeicher versehen. Als Upgrade ist eine zusätzliche Speicherkarte mit 64 MB oder 256 MB verfügbar, sodass eine maximale Gesamtspeicherkapazität von 320 MB möglich ist.

Die Installation dauert nur einige Minuten, dafür ist ein Kreuzschlitzschraubendreher erforderlich.

1. Schalten Sie den Drucker aus und ziehen Sie den Netzstecker.
2. Drücken Sie die Entriegelungstaste der oberen Abdeckung, und öffnen Sie die obere Abdeckung des Druckers vollständig.

VORSICHT!

Wenn der Drucker kürzlich eingeschaltet war, ist der Fixierer heiß. Dieser Bereich ist deutlich gekennzeichnet. Berühren Sie ihn nicht.

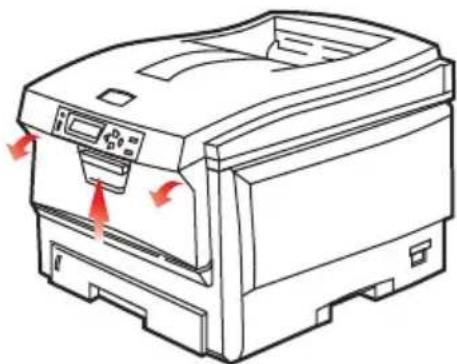

1. Heben Sie die Verriegelung der vorderen Abdeckung an und ziehen Sie die vordere Abdeckung auf.

1. Entfernen Sie die Schraube (1), mit der die rechte Seitenabdeckung befestigt ist.

1. Heben Sie die Kante der Seitenabdeckung an den abgebildeten Punkten etwas an und ziehen Sie dann die Abdeckung an der Oberseite vom Drucker weg. Heben Sie die Abdeckung etwas an, um sie vom Drucker abzunehmen. Legen Sie sie sicher auf eine Seite.

2. Nehmen Sie die neue Speicherkarte vorsichtig aus ihrer Verpackung. Fassen Sie die Speicherkarte nach Möglichkeit nur an ihren kurzen Kanten an und vermeiden Sie es, die Metallteile zu berühren. Berühren Sie insbesondere nicht die Kontaktleiste.

3. In der Kontaktleiste der Speicherkarte ist eine kleine Aussparung vorhanden, die sich näher an einer als an der anderen Seite befindet.

1. Suchen Sie den RAM-Erweiterungssteckplatz (1) im Drucker.

1. Ist im RAM-Erweiterungssteckplatz bereits eine Upgrade-Speicherkarte vorhanden, muss diese entnommen werden, bevor die neue installiert werden kann. Entfernen Sie sie gemäß den nachstehenden Anweisungen. Fahren Sie andernfalls mit Schritt 10 fort.

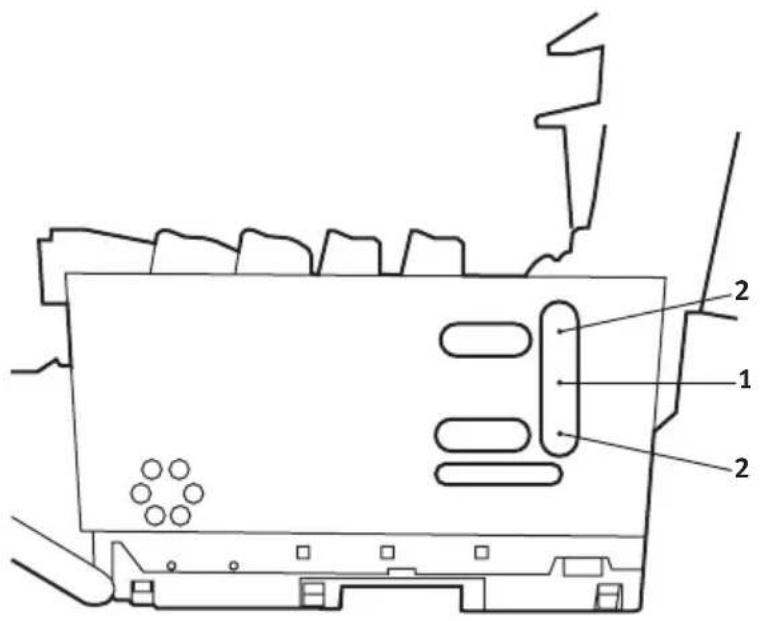

(a) An jeder Seite des RAM-Erweiterungssteckplatzes (1) befindet sich je eine Verriegelungsklammer (2).
(b) Drücken Sie die Klammern nach außen und zurück in den Drucker. Die Speicherkarte springt etwas hervor.
(c) Fassen Sie die Speicherkarte fest an ihren kurzen Kanten und ziehen Sie sie aus dem Steckplatz.
(d) Legen Sie die entnommene Speicherkarte in den Antistatikbeutel, in dem die neue Speicherkarte ausgeliefert wurde.

1. Halten Sie die neue Speicherkarte an ihren kurzen Kanten, sodass die Kontaktleiste in den RAM-Erweiterungssteckplatz weist und die kleine Aussparung sich näher an der Rückseite des Druckers befindet.

2. Drücken Sie die Speicherkarte vorsichtig in den RAM-Erweiterungssteckplatz, bis sie einrastet und sich nicht weiter hineindrücken lässt.

3. Setzen Sie die Seitenabdeckung mit den drei Halteklammern an ihrer Unterseite in die zugehörigen dreieckigen Öffnungen nahe der Unterseite des Druckers.
4. Bewegen Sie die Oberseite der Seitenabdeckung zum Drucker und bringen Sie die in Schritt 4 entfernte Schraube wieder an.
5. Schließen Sie die vordere Abdeckung und die obere Abdeckung, wobei Sie sie an jeder Seite kräftig nach unten drücken, sodass sie einrastet.
6. Schließen Sie den Netzstecker wieder an und schalten Sie den Drucker ein.

7. Wenn der Drucker betriebsbereit ist, drucken Sie wie folgt eine Menüübersicht:
   (a) Drücken Sie die Taste +, um auf das Menü Informationen zuzugreifen.
   (b) Drücken Sie einmal EINGABE für die Menüübersicht.
   (c) Drücken Sie erneut EINGABE, um die Menüübersicht zu drucken.
   (d) Drücken Sie nach dem Drucken der Menübersicht auf ON-LINE, um das Menüsystem zu verlassen.

8. Überprüfen Sie die erste Seite der Menüübersicht.

Oben auf der Seite zwischen den beiden waagerechten Linien ist die aktuelle Druckerkonfiguration angeführt. Die Liste enthält einen Wert für die Gesamtspeichergröße.

Der Wert sollte dem derzeit installierten Speicher entsprechen.

WEITERES PAPIERFACH

1. Schalten Sie den Drucker aus und ziehen Sie den Netzstecker.

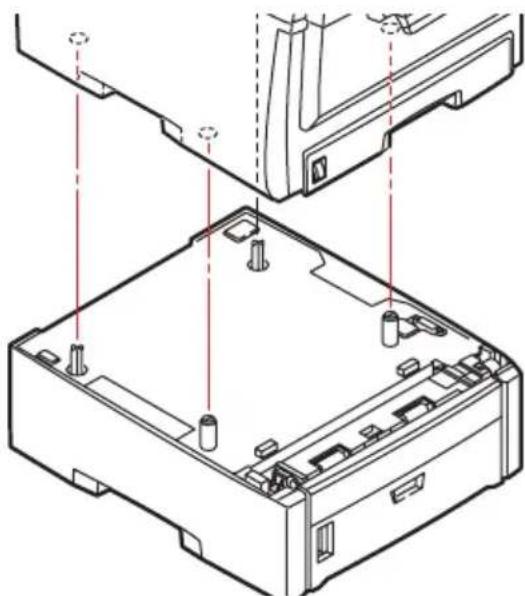

2. Befestigen Sie zusätzliche Papierfächer an den vorgesehenen Stellen.

3. Platzieren Sie den Drucker auf dem zusätzlichen Papierfach. Beachten Sie beim Hochheben des Druckers alle Sicherheitsvorschriften.

1. Schließen Sie den Netzstecker wieder an, und schalten Sie den Drucker ein.

EINSTELLEN DER WINDOWS-DRUCKERTREIBER

Nach der Installation eines Upgrades muss möglicherweise der Windows-Druckertreiber aktualisiert werden, damit die zusätzlichen Funktionen für die Windows-Anwendungen verfügbar sind.

Wenn Ihr Drucker von verschiedenen Computern genutzt wird, muss der Treiber auf allen Computern eingerichtet werden.

Die dargestellten Abbildungen stammen aus Windows XP. Andere Versionen von Windows können geringfügig anders aussehen, das Prinzip ist aber gleich.

Wenn Sie ein Speicher-Upgrade installiert haben, ist eine Änderung des Druckertreibers nicht erforderlich, sodass Sie diesen Abschnitt ignorieren können.

Wenn Sie eine Duplexeinheit oder Festplatte installiert haben, gehen Sie wie folgt vor:

1. Öffnen Sie das Fenster Drucker („Drucker und Faxgeräte“ unter Windows XP) über das Menü Start oder in der Windows-Systemsteuerung.

2. Klicken Sie mit der rechten Maustaste auf das Symbol dieses Druckers und wählen Sie Eigenschaften aus dem Popup-Menü.

3. Markieren Sie auf der Registerkarte Geräteoptionen das Kontrollkästchen für das soeben installierte Upgrade.

4. Klicken Sie auf OK, um das Fenster Eigenschaften zu schließen, und schließen Sie dann das Fenster Drucker.

Wenn Sie die Empfehlungen in diesem Handbuch zur Verwendung von Druckmedien befolgen und die Medien vor der Verwendung in einem guten Zustand halten, können Sie von diesem Drucker zuverlässigen Betrieb über viele Jahre erwarten. Papierstaus treten jedoch gelegentlich auf, und in diesem Abschnitt wird erläutert, wie sie auf schnelle und einfache Weise behoben werden.

Staus können auftreten, wenn Papier falsch aus einem Papierfach eingezogen wird, oder sich an einem beliebigen Punkt des Papierwegs im Drucker einstellen. Bei einem Papierstau wird der Drucker sofort angehalten, und die Alarm-LED auf dem Statusfeld (zusammen mit dem Statusmonitor) informiert Sie über das Ereignis. Wenn Sie mehrere Seiten (oder Exemplare) drucken, reicht es oft nicht, das offensichtlich gestaute Blatt zu entfernen. Vielmehr können noch weitere Blätter den Transportweg blockieren. Auch diese müssen entfernt werden, um den Papierstau vollständig zu beheben und den normalen Betrieb wieder herzustellen.

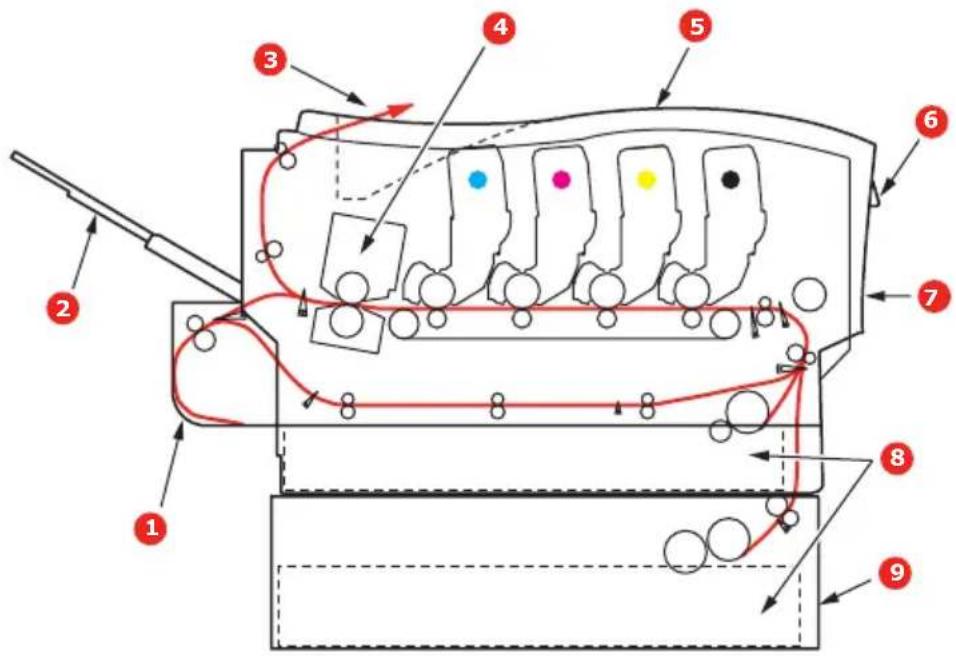

WICHTIGE DRUCKERKOMPONENTEN UND PAPIERPFAD

1. Duplexeinheit (sofern installiert)

2. Bedienfeld

3. Face up stacker (Ablagefach für Vorderseite oben)

4. Vordere Abdeckung

5. Papierausgabe 8. Papierkassette

6. Fixiereinheit 9. Weiteres Papierfach (falls

7. Obere Abdeckung installiert)

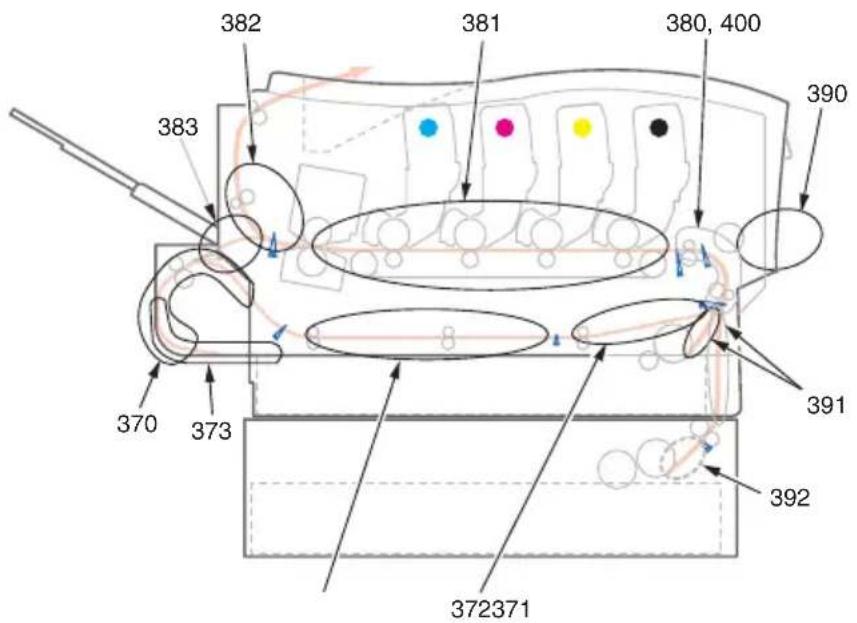

FEHLERCODES DES PAPIERSENSORS

382 381 380, 400 390 383 370 373 391 392 372371

CODE URSACHE CODE URSACHE

370	Duplexeinheit * 382 Papierausgabe
371	Duplexeinheit * 383	Duplexeinheit *
372	Duplexeinheit * 390 Mehrzweckfach
373	Duplexeinheit * 391 Papierfach
380	Papiereinzug 392	2^tes Papierfach *
381	Papierpfad 400 Papierformat

* (sofern installiert)

1. Wenn ein Blatt schon zum Großteil aus dem Drucker transportiert ist, fassen Sie es, und ziehen Sie es vorsichtig ganz heraus. Lässt es sich nicht herausziehen, wenden Sie keine übermäßige Kraft an. Es kann später von der Rückseite her entfernt werden.
2. Drücken Sie die Entriegelungstaste der oberen Abdeckung, und öffnen Sie die obere Abdeckung des Druckers vollständig.

VORSICHT!

Wenn der Drucker eingeschaltet war, ist der Fixierer heiß. Dieser Bereich ist deutlich gekennzeichnet. Berühren Sie ihn nicht.

1. Merken Sie sich die Anordnung der vier Tonerpatronen.

Es ist erforderlich, die vier Bildtrommeln zu entnehmen, um Zugang zum Papiertransportweg zu erhalten.

1. Halten Sie die Bildtrommel in der Mitte und heben Sie sie zusammen mit der Tonerpatrone nach oben und aus dem Drucker.

1. Stellen Sie die Tonerpatrone vorsichtig auf ein Blatt Papier, um Verschmutzungen durch den Toner und eine Beschädigung der grünen Fläche der Trommel zu vermeiden.

ACHTUNG!

Die grüne Bildtrommelfläche an der Unterseite der Tonerpatrone ist sehr empfindlich gegen Berührung und Licht. Berühren Sie diese Fläche nicht und setzen Sie sie niemals länger als fünf Minuten der normalen Raumbeleuchtung aus.

1. Entnehmen Sie die anderen Bildtrommeln auf die gleiche Weise.
2. Sehen Sie nach, ob Blätter auf dem Transportband sichtbar sind.

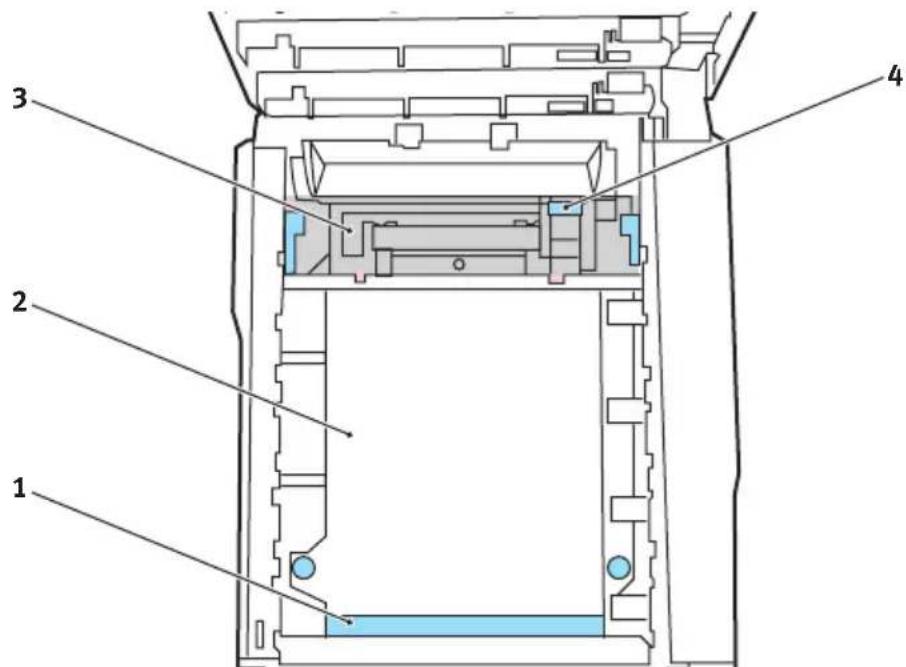

- Zum Entfernen eines Blatts, dessen Vorderkante sich vorne auf dem Transportband (1) befindet, heben Sie das Blatt vorsichtig vom Transportband an und ziehen Sie es vorwärts in den Innenraum des Druckers, sodass Sie es entnehmen können.

ACHTUNG!

Verwenden Sie keine spitzen oder scheuernden Gegenstände, um Blätter vom Transportband zu lösen. Dadurch kann die Oberfläche des Transportbands beschädigt werden.

- Um ein Blatt aus dem mittleren Bereich des Transportbands (2) zu entfernen, lösen Sie es vorsichtig vom Transportband und entnehmen Sie es.

- Um ein Blatt zu entfernen, das gerade in den Fixierer (3) eingezogen wird, lösen Sie die hintere Kante des Blatts vom Transportband, drücken Sie den Freigabehebel (4) des Fixierers nach vorne und unten, um den Druck des Fixierers auf das Blatt aufzuheben, und ziehen Sie das Blatt durch den Drucker-Innenraum heraus. Geben Sie den Freigabehebel dann wieder frei.

HINWEIS:

Wenn das Blatt bereits zum Großteil in den Fixierer eingezogen ist (nur noch ein kurzes Stück ist sichtbar), versuchen Sie nicht, es zurückzuziehen. Entfernen Sie es an der Rückseite des Druckers gemäß dem folgenden Schritt.

1. Setzen Sie die vier Bildtrommeln, beginnend mit der Cyan-Bildtrommel neben dem Fixierer, wieder zurück in den Drucker. Achten Sie darauf, dass sie in der richtigen Reihenfolge eingesetzt werden.

- Halten Sie die Bildtrommeleinheit oben in der Mitte und senken Sie sie in den Drucker ab, sodass die Zapfen an beiden Enden in die Schlitze in den Seiten des Drucker-Innenraums kommen.

1. Klappen Sie die obere Abdeckung zu, aber drücken Sie sie noch nicht zum Verriegeln nach unten. Dadurch werden die Bildtrommeln vor übermäßigem Lichtbefall geschützt, während Sie die übrigen Bereiche auf gestautes Papier prüfen.

2. Öffnen Sie das rückwärtige Ausgabefach (5) und prüfen Sie, ob ein Blatt Papier im hinteren Transportbereich (6) vorhanden ist.

- Ziehen Sie Blätter in diesem Bereich heraus.

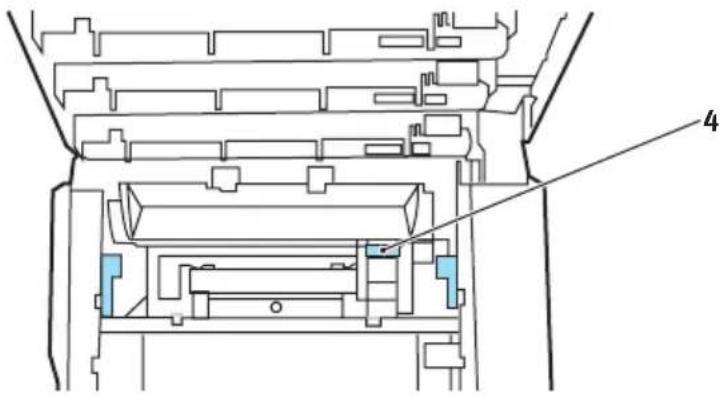

- Wenn das Blatt weit hinten in diesem Bereich ist und sich nicht herausziehen lässt, wird es wahrscheinlich noch vom Fixierer gehalten. Klappen Sie in diesem Fall die obere Abdeckung hoch und drücken Sie den Freigabehebel (4) des Fixierers nach unten.

4

1. Wenn das rückwärtige Ausgabefach nicht verwendet wird, schließen Sie es wieder, nachdem gestautes Papier aus diesem Bereich entfernt wurde.

2. Heben Sie die Entriegelung der vorderen Abdeckung an und ziehen Sie die vordere Abdeckung auf.

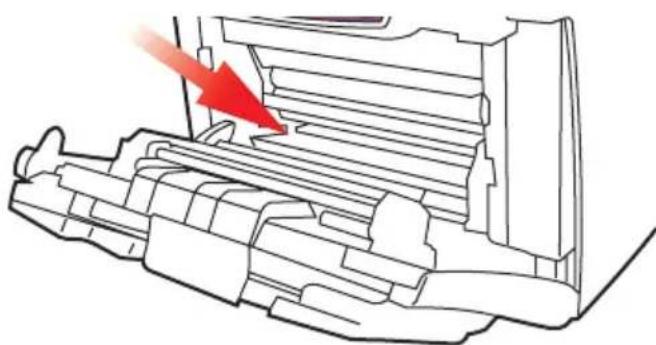

1. Entfernen Sie gestautes Papier aus dem Bereich der Abdeckung und schließen Sie dann die Abdeckung wieder.

1. Ziehen Sie die Kassette heraus, und vergewissern Sie sich, dass das Papier einwandfrei eingelegt und nicht beschädigt ist und die Papierführungen einwandfrei gegen die Seiten des Papierstapels sitzen. Schieben Sie die Kassette dann wieder hinein.

1. Schließen Sie zuletzt die obere Abdeckung, indem Sie fest auf beide Seiten drücken, sodass sie einrastet.

Wenn Papierstau weiter? im Menü Systemkonfiguration auf EIN eingestellt ist, versucht der Drucker nach Behebung des Papierstaus, die durch den Papierstau verlorenen Seiten erneut zu drucken.

TECHNISCHE DATEN

BEZEICHNUNG SPEZIFIKATION

Abmessungen 435 × 563 × 339 mm (B × T × H) ohne Duplexeinheit
Gewicht ca. 26 kg (ohne Duplexeinheit)
Druckverfahren LED-Lichtquelle, elektronischer fotografischer Speicher
Druck-geschwindigkeit	C5600: Farbe 20 Seiten pro Minute / Schwarzweiß32 Seiten pro MinuteC5800: Farbe 26 Seiten pro Minute / Schwarzweiß32 Seiten pro Minute
Auflösung 600 x 600, 600 x 1200 dpi oder 600 x 600 dpi x 2 Bit
Automatische Funktionen	Automatische FarbausrichtungAutomatische DichteeinstellungAutomatische Rückstellung der Zählfunktion für Verbrauchsmaterialien
Speicher 64 MB Standard, ausbaufähig zu 128 MB oder 320 MB
Betriebs-plattform	Windows98/Me/2000/XP/XP Pro x64 Edition*/NT4.0/Server 2003/Server 2003 x64 Edition*,* nur x86-64 Prozessoren. Itanium wird nicht unterstützt.MacOS 9.0 (oder höher), OS X (10.2 oder höher), Classic
Papierkapazität bei 80 g/m2	300 Blatt in der Hauptkassette530 Blatt in der optionalen 2. Kassette100 Blatt im Mehrzweckfach (oder 50 Transparentfolien oder 10 Briefumschläge)
Papiergewicht 64 bis 120 g/m2 in der Hauptkassette64 bis 176 g/m2 in der 2. Kassette64 bis 203 g/m2 im Mehrzweckfach
Papierausgabe 250 Blatt in oberer Ablage für Druckseite unten bei 80 g/m2100 Blatt in rückwärtiger Ablage für Druckseite oben bei 80 g/m2
Papiereinzug1	Papierfach, manueller Einzug, optional weitere Papierfächer
Mediengröße - beliebiges Fach	A4, A5, A6 (nur Fach 1), B5, Legal 13/13,5/14 Zoll, Letter, Executive.
BEZEICHNUNG SPEZIFIKATION
Mediengröße - Mehrzweckfach	A4, A5, A6, B5, Legal 13/13,5/14 Zoll, Letter, Executive, Benutzerdefiniert (bis zu 1.200 mm Länge), Com9-Umschlag, Com10-Umschlag, Monarch-Umschlag, DL-Umschlag, C5-Umschlag
Mediengewicht	Standard - 64 bis 120g/m^2 , Mehrzweckfach - 64 bis 200g/m^2 Duplexeinheit - 64 bis 120g/m^2
Medientyp Normal	Briefkopf, Folie, Bond, Recycling-Papier, Karton, Rau, Etiketten und Glanzpapier
Papierkapazität (hängt vom Papiergewicht ab)	Papierkassette: ca. 300 BlattManuelle Zufuhr: ca. 100 BlattOptionales weiteres Papierfach: 530
Ausgabe-kapazität (hängt vom Papiergewicht ab)	Vorderseite nach oben: ca. 100 BlattVorderseite nach unten: ca. 500 Blatt
Druckgenauigkeit	Start: ± 2 mmPapierschräglauf ± 1 mm/100 mmBilddehnung/Bildpressung ± 1 mm/100 mm
Schnittstellen
Universal Serial Bus (USB)	USB-Spezifikation Version 2.0Anschluss: USB Typ BKabel: USB-Spezifikation Version 2.0(abgeschirmt)Übertragungsmodus: Volle Geschwindigkeit (480 Mbps + 0,25 % Maximum)
Netzwerk	10 Base T, 100 Base TX
Nutzungsdauer Drucker	420.000 Seiten oder 5 Jahre
Betriebszyklus max.	50.000 Seiten pro Monat, durchschn.4000 Seiten pro Monat
Nutzungsdauer Toner	Schwarz:C5600/C5800 - 6.000 Seiten bei 5 % DruckflächeCMY (Cyan, Magenta, Gelb):C5600 - 2.000 Seiten bei 5 % Druckfläche / C5800 - 5.000 Seiten bei 5 % Druckfläche
Nutzungsdauer Bildtrommel	20.000 Seiten (25.000 bei Endlosdruck, 18.000 bei 3 Seiten pro Druckauftrag und 9.000 bei 1 Seite pro Druckauftrag)

BEZEICHNUNG SPEZIFIKATION

Nutzungsdauer Transportband	60.000 A4-Seiten bei 3 Seiten pro Druckauftrag
Nutzungsdauer Fixierer	60.000 A4-Seiten
Strom-versorgung	220 bis 240 V Wechselstrom bei 50/60 Hz ± 2 %
Stromverbrauch	Betrieb: 1.200 max.; 490 W durchschn. (25°C)Bereitschaft: 100 max.; 150 W durchschn. (25°C)Energiesparmodus: 45 W max. (20 ppm Farbe)Energiesparmodus: 70 W max. (26 ppm Farbe)
Betriebs-umgebung	Betrieb: 10 bis 32 °C / 20 bis 80 % relative Feuchtigkeit)(optimal 25 °C feucht, 2 °C trocken)Aus: 0 bis 43 °C / 10 bis 90 % relative Feuchtigkeit)(optimal 26,8 °C feucht, 2 °C trocken)
Druckumgebung	30 bis 73 % relative Feuchtigkeit bei 10 °C, 30 bis 54 % relative Feuchtigkeit bei 32 °C10 bis 32 °C bei 30 % relativer Feuchtigkeit, 10 bis 27 °C bei 80 % relativer FeuchtigkeitFarbe 17 bis 27 °C bei 50 bis 0 % relativer Feuchtigkeit

1. Das Ausgabeverfahren hängt von der Papiergröße, dem Mediengewicht und dem Papiereinzug ab.

Die Spezifikationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen bestätigt.

STICHWORTVERZEICHNIS

A

Auflösung Einstellung unter Windows.....22

B

Bildtrommel Ersetzen......89 Nutzungsdauer......82

Bildtrommeln aktuelle Nutzung......81

Briefumschläge Einlegen....19

Broschürendruck PCL-Emulation......21

D

Druckeinstellungen Speichern......22

Drucker-Standardeinstellungen Windows-Standard-einstellungen....25

Druckqualität Einstellen......80

Druckreihenfolge Ausgabe mit Vorderseite oben....17 Ausgabe mit Vorderseite unten....17

Duplex Einschränkungen bei Papiergröße und -gewicht.....14 Einstellung unter Windows.....21 Installieren.....101

E

Energiesparmodus Aktivieren oder deaktivieren..80 Verzögerungszeit ....77

Erweiterte Funktionen Aktivieren oder deaktivieren..27

Etiketten empfohlene Sorten......12

F

Farbanpassung Allgemeine Einstellungen......23 allgemeine Hinweise ......61 Bildquelle wählen ......65 Farbmuster drucken......66 Zugriff ......64

Farbe Einstellen....76

Fixierer Ersetzen....97 Nutzung....81 Nutzungsdauer....82

M

Mac OS 9 ....29 Ändern der Standard- Druckeinstellungen ....29 Druckoptionen - Allgemein....32 Druckoptionen - Drucksteuerung ....34 Druckoptionen - Farbe ....35 Druckoptionen - Information .42 Druckoptionen - Layout ....37 Druckoptionen - Optionen....38 Druckoptionen - Sprache für Bedienfeld ....40 Druckoptionen - Wasserzeichen ....41 Druckoptionen auswählen ....29 Papierformat-Optionen - Layout....31 Papierformat-Optionen - Papiergröße anpassen....32 Mac OS X....43 Druckoptionen....47 Druckoptionen einstellen....43, 44

Optionen der

Druckereinstellungen......57

Standarddrucker und

Papiergröße ändern......45

Mehrzweckfach

Papiergrößen......13

Verwendung ......18

Menüs

aktuelle Einstellungen

speichern 80

Betriebszähler-Menü ......81

Druckaufträge ....70

Drucken....71

Farbe....76

FX-Emulation....78

Info-Menü 70

Menü Netzwerk ......78

Menüübersicht......70

Papiersorten-Menü......73

Standardeinstellungen ab

Werk 69

System-Konfigurationsmenü..77

USB-Menü 78

Verwendung 69

Wartungs-Menü......80

Zurückstellen 80

N

Netzwerkadressen

Einstellung ....79

Netzwerkprotokolle

Aktivieren oder deaktivieren ..78

P

Papier

Codes bei Papierstau......111

Codes bei Stau......111

Einlegen in Kassetten......15

empfohlene Sorten......12

Gewichte und Größen......73

Größeneinstellung unter

Windows......21

Papier mit Briefkopf einlegen.16

Stau beheben......109

unterstützte Papiergrößen .....13

Wahl der Kassette unter

Windows....21

Wahl des Papiergewichts unter

Windows......21

Posterdruck 21

Reinigen des LED-Kopfes .....100

Richtig ausschalten......71

S

Schwarzer Druck

glänzend oder matt......24

Seitenausrichtung

Einstellung unter Windows.....22

Spooling

Windows-Einstellungen......26

T

Toner

aktuelle Nutzung ....81

Ersetzen 84

Nutzungsdauer......82

Transparentfolien

empfohlene Sorten......12

Transportband

Ersetzen 94

Nutzung......81

Nutzungsdauer......82

U

Übersicht über den Drucker .....9

Upgrade

Speicher....103

W

Wasserzeichen

Drucken unter Windows......22

Wichtige Druckerkomponenten

und Papierpfad ....110

OKI KONTAKTDATEN

Oki Systems (Deutschland) GmbH

Hansaallee 187

40549 Düsseldorf

Tel: [phone]

Fax: [phone]

Drucker Support: [phone]

Fax Support: [phone]

Website: www.oki.de

OKI Europe Limited

Central House
