BEDIENUNGSANLEITUNG DSC480 MB QUART

EINBAUANLEITUNG INSTALLATION GUIDE

DEU

SYSTEMANORDNUNG

Die gelungene Einrichtung einer jeden Autostereoanlage hängt von mehreren Faktoren ab wie Systemauslegung, Installationsausführung und Systemeinstellung. Bitte berücksichtigen Sie, dass jedes System nur so gut sein kann wie sein schwächstes Glied.

Bitte berücksichtigen Sie, dass Systeme mit höherer Leistung nicht unbedingt nur zur Erzeugung hoher Schalldruckpegel dienen, sondern auch, um eine größere Leistung im Frequenzspitzenbereich zu erzielen, damit musikalische Spitzen ohne Verzerrung sauber wiedergegeben werden können.

Verstärker mit niedrigerer Leistung erreichen eher ihre Begrenzung, als ihre leistungsstärkeren Verwandten und können bei Übersteuerung aufgrund der von einem begrenzten Signal erzeugten Oberschwingungen, die zur Überhitzung der Schwingspulen führen, Lautsprecherfehlfunktionen hervorrufen.

Der Verstärker sollte immer mit vertikal verlaufenden Kühlrippen montiert werden, um die beste Kühlkonvektion zu erzielen und ein Überhitzen zu vermeiden. Zwecks Zuverlässigkeit und geringerer Interferenzen der Audioanlage durch spannungserzeugende Komponenten des Fahrzeuges, besorgen Sie sich bitte Cinch-Kabel bestmöglicher Qualität.

Es wird ausdrücklich empfohlen, den Verstärker mit den vier mitgelieferten Halterungsschrauben auf einer Faserplatte oder einer anderen stabilen Trägerplatte zu montieren. Befestigen Sie den Verstärker nicht auf Metall, da dies Geräusche verursachen oder andere unerwünschte Effekte verursachen kann. Bauen Sie den Verstärker waagrecht ein, um eine optimale Hitzeableitung zu gewährleisten. Den Verstärker an Lautsprechergehäusen zu befestigen ist nicht zu empfehlen, da hierdurch Bauteile des Verstärkers beschädigt werden können. Wenn Sie einen Einbauplatz für den Verstärker wählen, stellen Sie sicher, daß genügend Abstand zu Kabeln, Benzintank, elektrischen Bauteilen und den Bremsleitungen usw. eingehalten wird.

ENG

SYSTEM DESIGN

Die Anschlüsse so verlegen, dass die Cinch-Kabel mindestens 50 cm von Netz- und Lautsprecherkabeln entfernt verlaufen und genügend Abstand zu elektrischen Geräten im Fahrzeug haben, die zu elektrischem Rauschen führen können, wie z.B. Benzinpumpen usw.

Netz- und Masseanschlüsse:

Verwenden Sie ausreichend dimensionierte Stromkabel, mindestens Kabelquerschnitt 10 mm ^2 für alle Discus-Verstärker. Bei einer Anlage mit Mehrfachverstärker ist es ratsam, gleich an der Batterie eine ausreichend große Sicherung einzubauen und ein +12 Volt-Stromkabel zu einem Verteilerblock mit Sicherung in der Nähe der Verstärker zu führen. Dann kann man ganz einfach die +12 V Endklemmen jedes Verstärkers an den Verteilerblock anschließen. Bei diesem Vorgang sollten Sie sicher stellen, daß die Hauptsicherung ausgebaut ist, um einen Kurzschluss zu vermeiden. Jeden Verstärker direkt über das Fahrzeugchassis mit einem möglichst kurzen Masseanschluss erden, auch hier wieder mindestens Kabelgröße 10 mm ^2 . Wenn Sie mögen, verwenden Sie hierzu einen Masseverteilerblock, es ist jedoch äußerst wichtig, den Hauptmassenanschluss von diesem Verteilerblock zum Chassis so kurz wie möglich zu halten, auf keinen Fall länger als 30 cm. Der Masseanschluss an das Fahrzeugchassis muss vollständig gewährleistet sein und die bestmögliche Art, einen guten, soliden elektrischen und mechanischen Kontakt herzustellen, besteht in der Verwendung eines großen runden Crimp-Kabelschuhs, die an das Massekabel gecrimpt und gelötet ist. Der nächste Schritt besteht darin, an der Anschlussstelle den Lack vom Fahrzeugchassis zu kratzen, wobei die freie Fläche etwas größer als der Massekabelschuh sein muss. Entsprechend der Größe der Kabelschuhöse ein Öffnungsloch in das Chassis bohren und mit einem Schraubenbolzen, Spannscheibe und Mutter den Massekabelschuh sicher befestigen. Die Bolzen-Öse-Verbindung mit Vaseline abdecken, um zukünftigen Rostansatz zu verhindern.

TIPP: Gehen Sie bei der Installation der Hauptgeräte, Equalizer bzw. jeglicher anderer Audiogeräte in dieser Hinsicht gleichermaßen vor

- wählen Sie den kürzesten Weg für Einzelmasseanschlüsse, um jedes Gerät direkt mit dem Fahrgestell zu verbinden, um Brummschleifen und Systemrauschen zu minimieren. Alle Netz-, Masse- und Lautsprecher-anschlüsse müssen zwecks Zuverlässigkeit gecrimpt und gelötet sein. Stellen Sie sicher, dass Kabelisolierungen im Fahrzeug nicht an offenem Metall durchscheuern können, was zu Kurzschlussbildung mit dem Chassis führen kann.

Sichere Anschlussabfolge:

Nachdem sämtliche Kabel verlegt sind, die Lautsprecherkabel an die Lautsprecher und Verstärker anschließen, dann die Cinch-Kabel verlegen und diese einstecken. Anschließend alle Strommassekabel und Anschlüsse für die Fernbedienung verlegen. Nun alle +12 Volt-Kabel an den/die Verstärker und Verteilerblöcke sowie Sicherungshalter anschließen. Zum Schluss noch bei herausgezogener Hauptsicherung das +12 Volt-Hauptkabel an die Batterie anschließen, und damit wir sind fast schon bereit, um die Anlage in Betrieb zu nehmen.

Inbetriebnahme der Anlage:

Das nachfolgende Verfahren scheint zuviel des Guten zu sein, aber es gibt nichts Frustrierenderes, als zum ersten Mal eine Anlage einzuschalten und dann funktioniert sie gleich nicht ordnungsgemäß. Zuerst sicherstellen, dass das Hauptgerät ausgeschaltet ist, dann alle Stufenregler auf die kleinste Einstellung drehen (gegen den Uhrzeigersinn), einschließlich des Lautstärkereglers am Hauptgerät. Alle Equalizer auf 0 dB stellen (keine Verstärkung), und alle Übergangsfrequenzregler entsprechend den Empfehlungen des Lautsprecherherstellers auf Näherungsfrequenzen einstellen. Alle Eingangswähl- und Frequenzweichenschalter entsprechend den Systemanforderungen einstellen. Alle Verstärkersicherungen entfernen und die Hauptsicherung an der Batterie einsetzen. Wenn die Sicherung nicht durchbrennt, können Sie die Sicherung in einen der Verstärker einsetzen und die Anlage ist zum Einschalten bereit. Schalten Sie das Hauptgerät ein, legen Sie eine CD ein oder wählen Sie einen Radiosender und drehen Sie den Lautstärkeregler am Hauptgerät höher. Wenn die Anlage gut klingt, schalten Sie das Hauptgerät aus und setzen Sie die Sicherungen eine nach der anderen in die restlichen Verstärker ein, bis die ganze Anlage in Betrieb ist und ordnungsgemäß funktioniert.

EINSTELLEN DER ANLAGE NACH DER INSTALLATION ZUM ERZIELEN DER BESTEN LEISTUNG

Allgemeines:

An diesem Punkt sind Sie bereit, genauere Angaben zur Einstellung Ihres Verstärkers zu erhalten.

- Der Hochpass-Betrieb bewirkt eine Begrenzung der tiefen Frequenzen für die Wiedergabe. Unter der Frequenz, die Sie auswählen, werden alle Frequenzen begrenzt. Die 12Uhr-Stellung ist ein guter Ausgangspunkt. BEISPIEL: Wenn Sie den Hochpass auf 100 Hz einstellen, spielt der Verstärker keine Frequenzen über 100 Hz, er spielt jedoch Frequenzen von 100 Hz bis zur gewählten Tiefpass-Frequenz.

- Im Low Pass/Bandpass-Betrieb bewirkt der High Pass-Regler Begrenzung der Tiefen-Frequenz für die Wiedergabe, auch Subsonic-Filter genannt. Unter der Frequenz, die Sie auswählen, werden alle Frequenzen begrenzt. Die 12 Uhr-Stellung ist ein guter Ausgangspunkt. BEISPIEL: Wenn Sie den Hochpass auf 25 Hz einstellen, spielt der Verstärker keine Frequenzen über 25 Hz, er spielt jedoch Frequenzen von 25 Hz bis zur gewählten Tiefpass-Frequenz.

- Im Full Range-Betrieb hat der Regler keine Funktion.

Bass-Anhebung (Bass EQ):

Diese Einstellung bezweckt eine Bassanhebung bei 45 Hz, die variabel von 0 bis +9dB angehoben werden kann. Diese Eigenschaft verspricht eine Auswirkung auf Ihren Bass, was jedoch, wenn nicht korrekt eingestellt, zur Überlastung und somit zur Beschädigung der Lautsprecher oder dem Verstärker führen kann. Es ist am Besten, den Regler langsam im Uhrzeigersinn aufzudrehen, bis der gewünschte Bass-Druck fühlbar ist. Es ist nicht empfehlenswert, die 12Uhr-Stellung zu überschreiten, sofern Sie nicht bei geringer Lautstärke oder in schlechter Aufnahmequalität hören, da dies zu Verzerrung und möglicherweise zur Begrenzung führen kann.

Die Tiefpass-Kontrolle dient als Höchstgrenze und erlaubt keine Frequenzen, die rechts von der gewählten Einstellung liegen. Am Anfang den Regler am Besten ganz nach rechts drehen. BEISPIEL: Wenn Sie den Tiefpass auf 120 Hz einstellen, wird der Verstäker keine Frequenzen über 120 Hz abspielen, er wird jedoch Frequenzen von 120 Hz bis zur gewählten Hochpass- oder Subsonic-Frequenz abspielen.

- Im Hochpass- und Full Range-Betrieb ist diese Funktion nicht aktiv.

Einstellen der Stufenregler:

Stellen Sie sicher, daß der Lautstärkeregler ganz nach links gestellt ist, bevor Sie die Anlage einschalten. Als Nächstes sollten Sie eine CD oder Kassette einlegen, die Sie gut kennen, um sie als Referenz zu verwenden. Stellen Sie den Lautstärkeregler am Hauptgerät auf ungefähr 80% des vollen Regelvolumens ein. Der Schallpegel der Anlage wird natürlich sehr niedrig sein, aber die folgende Vorgehensweise wird Ihnen dabei helfen, die Verstärkereingangsempfindlichkeit sorgfältig auf den Ausgangssignalpegel des Hauptgerätes einzustellen. Es ist wichtig, die Verstärkereingangsempfindlichkeit auf den Ausgangspegel des Radio/CD-Geräts abzustimmen. Dies können Sie aus der Bedienungsanleitung des Radio/CD-Geräts entnehmen. Wenn der Ausgangspegel des Radio/CD-Geräts 2 Volt ist, stellen Sie die Verstärkereingangsempfindlichkeit auch auf 2 Volt.

Falls Sie nicht sicher sind, was der Ausgangspegel des Radio/CD-Geräts ist, befolgen Sie diese allgemeinen Richtlinien:

Drehen Sie den INOUT LEVEL des Verstärkers langsam hoch, bis Sie Verzerrungen hören, dann drehen Sie den Regler wieder ein paar Grad zurück. Wenn Ihr Verstärker in den Schutz-Modus schaltet, müssen Sie den Lautstärkeregler etwas nach links drehen und es noch einmal versuchen. Wenn Sie an einem Punkt angekommen sind, an dem die Ausgangsleistung nicht mehr zunimmt, den Lautstärkeregler nicht mehr weiter nach rechts drehen, da die Kombination Verstärker/ Lautsprecher in dieser Anwendung ihre maximale Ausgangsleistung erreicht hat.

Aktive 2- oder 3-Wege-Systeme (alle):

Immer mit dem Bass bzw. einem Niederfrequenzverstärker als Referenz beginnen, indem Sie deren Regler bis zu dem Punkt aufdrehen, an dem Verzerrungen hörbar werden, dann mit dem Regler etwas zurückgehen. In einem aktiven 2-Wege-System verwenden Sie nun den Pegelregler des Hoch-/Mitteltonsystems und gleichen somit die Höhen an den Bass an. In einem aktiven 3-Wege-System passen Sie zunächst die Mitteltöner und danach die Hochtöner an den Bass an. Es kann notwendig sein, die Einstellung der Mitten- und Höhenregler mehrmals zu wiederholen, um eine zufriedenstellende Klangbalance zu erzielen.

DEU

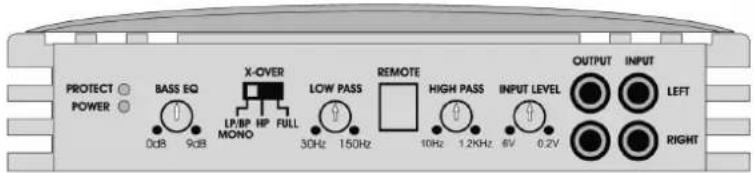

FEATURES:

• PROTECTION- und POWER-LED-Anzeige
• BASS EQ: 45Hz Bass-Equalizer im Bereich von 0dB bis 9dB
• X-OVER (Frequenzweichenschalter):

- LP/BP: Wählt den eingebauten LOW PASS-Filter (Tiefpass) an, der im Bereich von 30 Hz bis 150 Hz variabel einstellbar ist

- HP: Wählt den eingebauten HIGH PASS-Filter (Hochpass), der im Bereich von 10 Hz bis 1,2 KHz variabel einstellbar ist

- FULL: Umgeht sämtliche Weichen für den Betrieb im Vollfrequenzbereich Es ist zu beachten, dass es sich beim LOW PASS-Signal (Tiefpass) um ein MONO-Signal handelt

• In Position LP fungiert der HIGH PASS-Filter als Subsoniefilter. Wenn der HP-Regier höher als 150 Hz eingestellt ist kommt kein Ton.
• Wenn der LP-Modus eingestellt ist, wird gleichzeitig im Bereich von 0 bis +9 dB bei 45 Hz ein BASS EQ (Bass-Equalizer) zugeschaltet

PROTECT ○ BASS EQ POWER ○ 0dB 9GB X-OVER LP/BP HP FULL MONO 30Hz 150Hz LOW PASS REMOTE HIGH PASS INPUT LEVEL OUTPUT INPUT LEFT 6V 0.2V RIGHT

• Die REMOTE-Buchse ermöglicht den Anschluss eines z.B. unter dem Armaturenbrett montierten Reglers, mit dem das BASS EQ-Signal (Bass-Equalizer) gesteuert werden kann, jedoch nur im LP-Modus
• Die Eingangsempfindlichkeiten für Nennleistungen (INPUT LEVEL) sind im Bereich von 0,2 bis 6 Volt variabel
- Jedes Modell ist für den 4 und 2 Ohm Stereobetrieb je Kanal ausgelegt, bzw. für den gebrückten 4 Ohm Monobetrieb

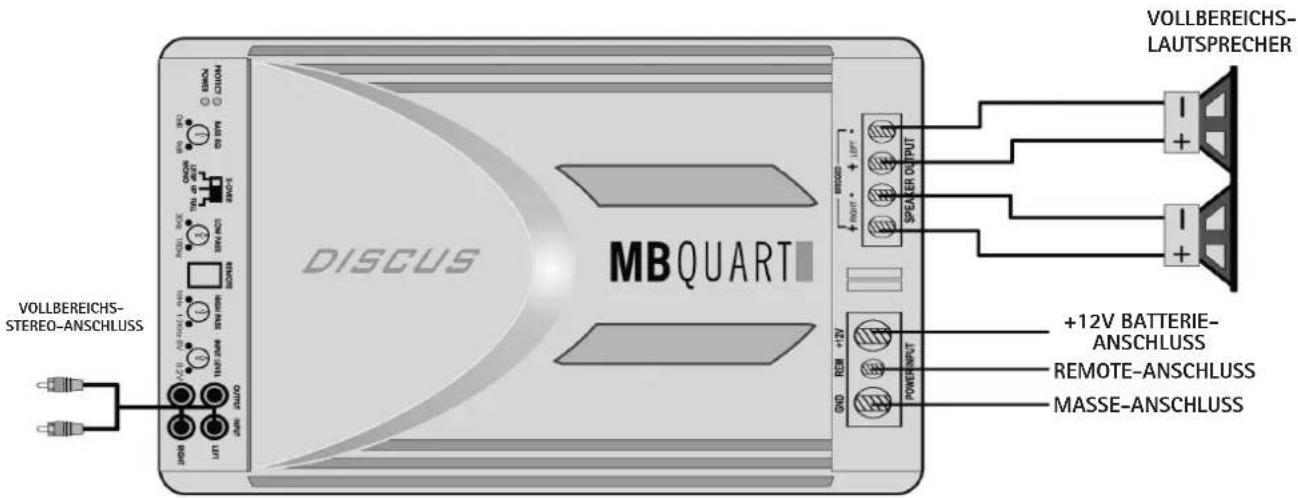

VOLLBEREICHS-STEREO-BETRIEB

1. Checkliste für Kabelverbindung:

Die Cinch-Eingänge (LINE INPUTS) über hochwertige Kabel mit Radiogerät/CD-Player verbinden.

1. Frequenzweichenschalter:

Der Frequenzweichenschalter (X-OVER) muß sich in Position "FULL" befinden.

VOLLBREICHSS- STEREO-ANSCHLUSS DISCUS MBQUART +12V BATTERIE- ANSCHLUSS REMOTE-ANSCHLUSS MASSE-ANSCHLUSS

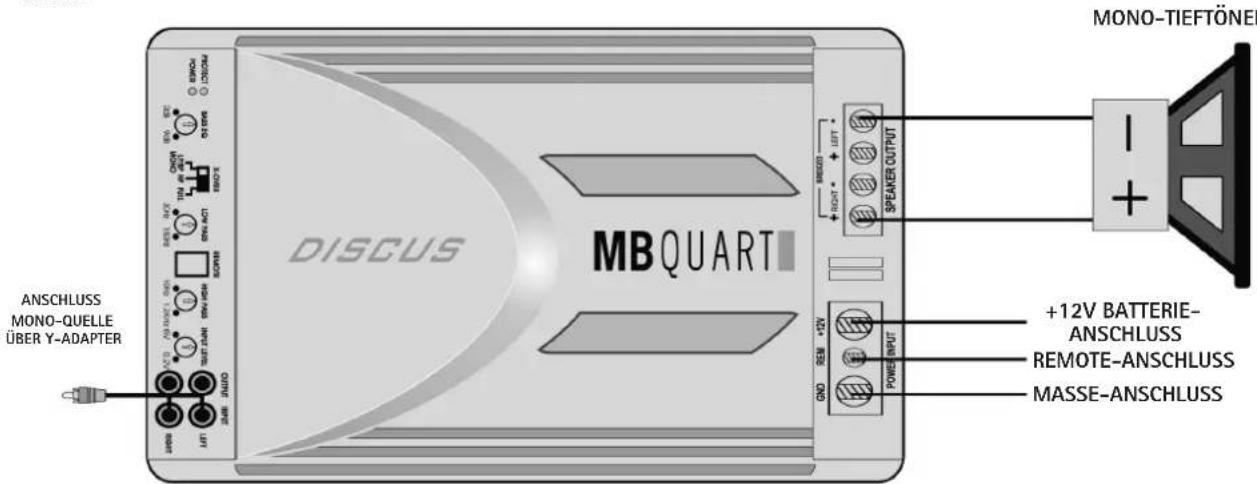

MONO-BETRIEB (GEBRÜCKT)

Diese Anwendungsmöglichkeit veranschaulicht die gebrückte Mono-Schaltung für alle Discus Verstärker.

1. Checkliste für Kabelverbindung:

Verbinden Sie eine Mono-Quelle über einen Y-Adapter oder eine Stereo-Quelle mit dem rechten und linken Cinch-Stecker separat.

WICHTIG: Versuchen Sie nicht die rechten und linken Ausgänge irgendeiner Quelle zusammenzuschließen, um ein Mono-Signal zu erhalten, da dies sehr wohl die Endstufe dieser Quelle wie auch den Verstärker beschädigen könnte.

1. Frequenzweichenschalter:

Der Frequenzweichenschalter (X-OVER) muß sich in Position "LP/BP MONO" befinden.

1. Bass-Fernsteuerungsmodul:

Das Bass-Fernsteuerungsmodul kann bei Bedarf über das enthaltene Steuerkabel an der „REMOTE“-Buchse des Verstärkers angeschlossen werden.

WICHTIG: Minimum für die Gesamt-Lautsprecherimpedanz: 4 Ohm Mono.

MONO-TIEFTÖNER DISCUS MBQUART ANSCHLUSS MONO-QUELLE ÜBER Y-ADAPTER +12V BATTERIE- ANSCHLUSS REMOTE-ANSCHLUSS MASSE-ANSCHLUSS

DEU

FEATURES:

• PROTECTION- und POWER-LED-Anzeige
• BASS EO: 45Hz Bass-Equalizer im Bereich von 0dB bis 9dB variabel einstellbar
• X-OVER (Frequenzweichenschalter):

• LP/BP: Wählt den eingebauten LOW PASS-Filter (Tiefpass) an, der im Bereich von 30 Hz bis 150 Hz variabel einstellbar ist
• HP: Wählt den eingebauten HIGH PASS-Filter (Hochpass), der im Bereich von 10 Hz bis 1,2 KHz variabel einstellbar ist
• FULL: Umgeht sämtliche Weichen für den Betrieb im Vollfrequenzbereich Es ist zu beachten, dass es sich beim LOW PASS-Signal (Tiefpass) um ein MONO-Signal handelt
• In Position LP fungiert der HIGH PASS-Filter als Subsonicfilter. Wenn der HP-Regler höher als 150 Hz eingestellt ist kommt kein Ton.
• Wenn der LP-Modus eingestellt ist, wird gleichzeitig im Bereich von 0 bis +9 dB bei 45 Hz ein BASS EQ (Bass-Equalizer) zugeschaltet
• Die REMOTE-Buchse ermöglicht den Anschluss eines z.B. unter dem Armaturenbrett montierten Reglers, mit dem das BASS EQ-Signal (Bass-Equalizer) gesteuert werden kann, jedoch nur im LP-Modus

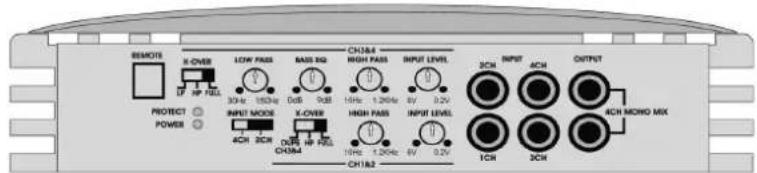

BEMOTS X-CN350 LOW PASS BASS BIG CH384 HIGH PASS INPUT LEVEL 3CM INPUT ACH OUTPUT PROTECT POWER 30Hz 160Hz GDS 90Hz 10Hz 1.20kHz 6V 0.2V INPUT MODE X-COVER 4CH 3CR CH3M HIGH PASS INPUT LEVEL 10Hz 1.20kHz 6V 0.2V 1CM 3CM 4CH MONG MIX CH182

• Die Eingangsempfindlichkeiten für Nennleistungen (INPUT LEVEL) sind im Bereich von 0,2 bis 6 Volt variabel einstellbar
- Eingangs-Modus (INPUT MODE): Im 2-Kanal-Modus (Position 2CH) erhalten alle vier Verstärkerkanäle das Signal, das über die mit CH1 und CH2 markierten Cinch-Eingänge übertragen wird. Im 4-Kanal-Modus (Position 4CH) erhalten die Verstärkerkanäle 1 Et 2 das Signal, das über die mit CH1 und CH2 markierten Cinch-Eingänge übertragen wird und die Verstärkerkanäle 3 Et 4 das Signal, das über die mit CH3 und CH4 markierten Cinch-Eingänge übertragen wird
- Jedes Modell ist für den 4 und 2 Ohm Stereobetrieb je Kanal ausgelegt, bzw. für den gebrückten 4 Ohm Monobetrieb

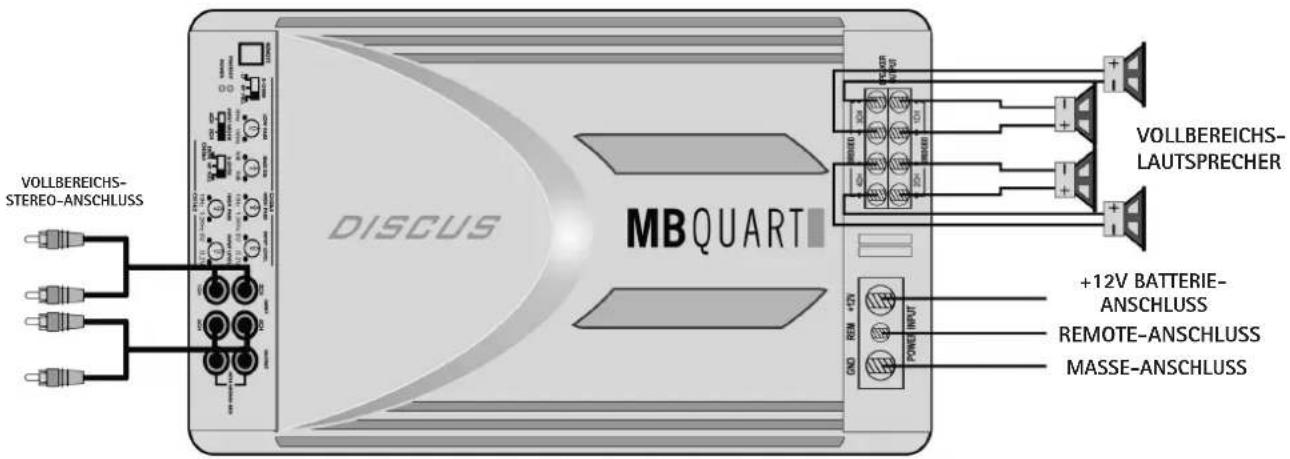

4-KANAL-VOLLBEREICHS-STEREO-BETRIEB

1. Checkliste für Kabelverbindung:

Die 4 Cinch-Eingänge des Verstärkers (LINE INPUTS) über hochwertige Kabel mit Radiogerät/CD-Player verbinden.

2. Frequenzweichenschalter:

• X-OVER bei CH1/2 muß sich in Position "FULL" befinden.
• X-OVER bei CH3/4 muß sich in Position "FULL" befinden.

VOLLBEREICHSS- STEREO-ANSCHLUSS DISCUS MBQUART +12V BATTERIE- ANSCHLUSS REMOTE-ANSCHLUSS MASSE-ANSCHLUSS

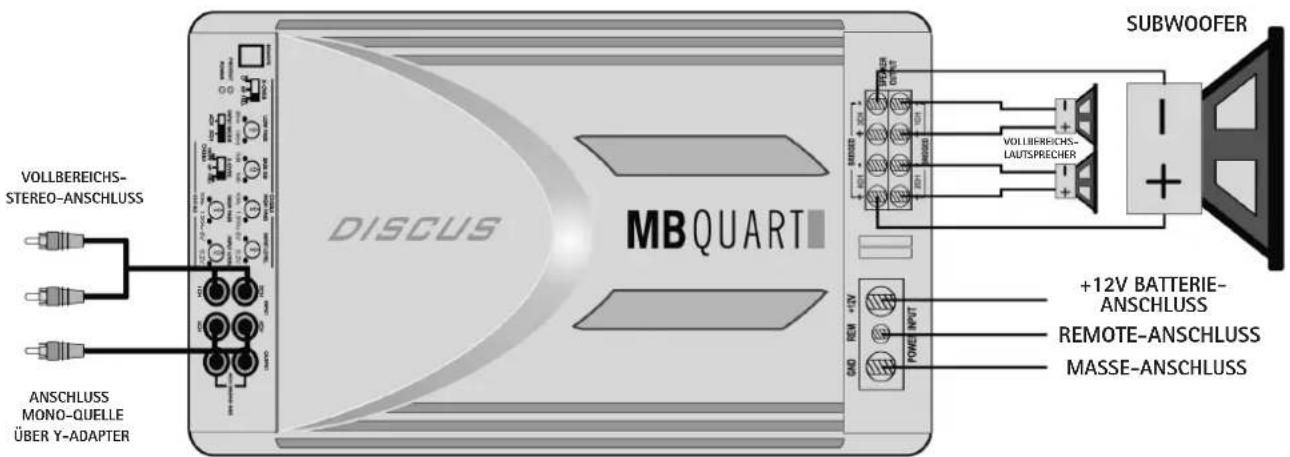

3-KANAL-BETRIEB

Diese Anwendungsmöglichkeit veranschaulicht die gebrückte Mono-Schaltung für alle Discus Verstärker.

1. Checkliste für Kabelverbindung:

-1/2CH: Verbinden Sie die Eingänge von Kanal-Paar 1/2 über hochwertige Cinch-Kabel mit der Stereo-Quelle.

-3/4CH: Verbinden Sie eine Mono-Quelle über einen Y-Adapter oder eine Stereo-Quelle mit dem rechten und linken Cinch-Stecker separat.

WICHTIG: Versuchen Sie nicht die rechten und linken Ausgänge irgendeiner Quelle zusammenzuschließen, um ein Mono-Signal zu erhalten, da dies sehr wohl die Endstufe dieser Quelle wie auch den Verstärker beschädigen könnte.

2. Frequenzweichenschalter:

• X-OVER bei CH1/2 muß sich in Position "FULL" befinden.
• X-OVER bei CH3/4 muß sich in Position "LP" befinden.

3. Eingangs-Modus:

4-Kanal

4. Bass-Fernsteuerungsmodul:

Sie können bei Bedarf das Bass-Fernsteuerungsmodul über das enthaltene Steuerkabel an der „REMOTE“-Buchse des Verstärkers anschließen und somit das BASS EQ-Signal für CH3/4 steuern.

5. Lautsprecher-Anschlüsse:

Verbinden Sie den Tieftöner- mit 3CH und den Tieftöner+ mit 4CH. Die restlichen Lautsprecher verbinden Sie als üblichen Stereo-Anschluss mit 1CH und 2CH.

WICHTIG: Minimum für die Gesamt-Lautsprecherimpedanz: 4 Ohm im Mono-Betrieb oder 2 Ohm im Stereo-Betrieb.

VOLLBEREICHSTEREO-ANSCHLUSS ANSCHLUSS MONO-QUELLE ÜBER Y-ADAPTER DISCUS MBQUART SUBWOOFER +12V BATTERIE-ANSCHLUSS REMOTE-ANSCHLUSS MASSE-ANSCHLUSS

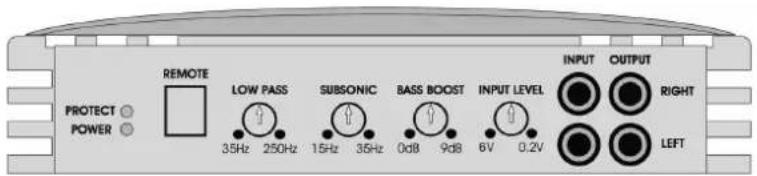

FEATURES:

• PROTECTION- und POWER-LED-Anzeige

• Die REMOTE-Buchse ermöglicht den Anschluss eines z.B. unter dem Armaturenbrett montierten Reglers, mit dem das BASS EQ-Signal (Bass-Equalizer) gesteuert werden kann
- LOW PASS (Tiefpass): Variabel einstellbar von 35Hz bis 250Hz
- SUBSONIC FILTER: Variabel einstellbar von 15Hz bis 35Hz
• BASS EQ: 45Hz Bass-Equalizer im Bereich von 0dB bis 9dB
• Die Eingangsempfindlichkeiten für Nennleistungen (INPUT LEVEL) sind im Bereich von 0,2 bis 6 Volt variabel einstellbar
- Jedes Modell ist für den Betrieb mit mindestens 1 Ohm ausgelegt

REMOTE 35Hz 250Hz 15Hz 35Hz 0dB 9dB 6V 0.2V INPUT OUTPUT RIGHT LEFT PROTECT POWER

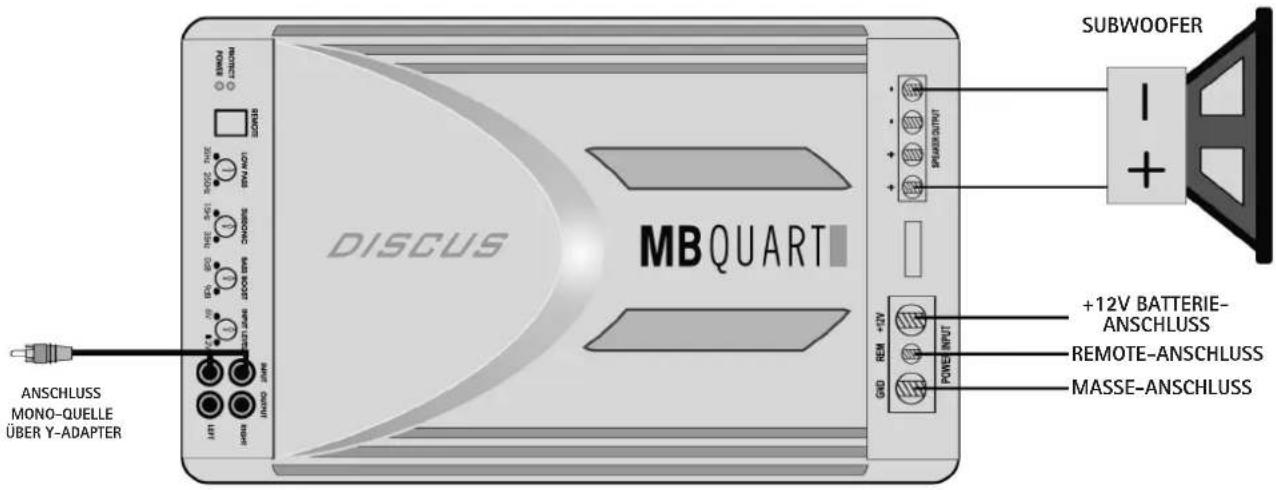

STANDARD-BETRIEB

1. Checkliste für Kabelverbindung:

Verbinden Sie eine Mono-Quelle über einen Y-Adapter oder eine Stereo-Quelle mit dem rechten und linken Cinch-Stecker separat. WICHTIG: Versuchen Sie nicht die rechten und linken Ausgänge irgendeiner Quelle zusammenzuschließen, um ein Mono-Signal zu erhalten, da dies sehr wohl die Endstufe dieser Quelle wie auch den Verstärker beschädigen könnte. - Verwenden Sie mind. 1,5 qmm Lautsprecherkabel. Diese Verstärker sind mit doppelten Lautsprecher-Anschlüssen ausgestattet, was den Anschluss mehrerer Lautsprecher vereinfacht.

2. Bass-Fernsteuerungsmodul:

Sie können bei Bedarf das Bass-Fernsteuerungsmodul über das enthaltene Steuerkabel an der „REMOTE“-Buchse des Verstärkers anschließen und somit das BASS EQ-Signal steuern.

WICHTIG: Minimum für die Gesamt-Lautsprecherimpedanz: 1 Ohm.

DISCUS MB QUART ANSCHLUSS MONO-QUELLE ÜBER Y-ADAPTER SUBWOOFER - + +12V BATTERIE- ANSCHLUSS REMOTE-ANSCHLUSS MASSE-ANSCHLUSS

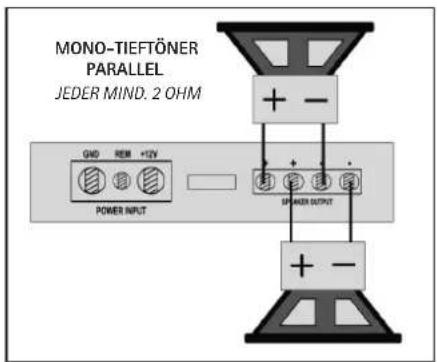

MONO-TIEFTÖNER PARALLEL JEDER MIND. 2 OHM GND - REM +12V POWER INPUT SPRINDER OUTPUT + -

DEU

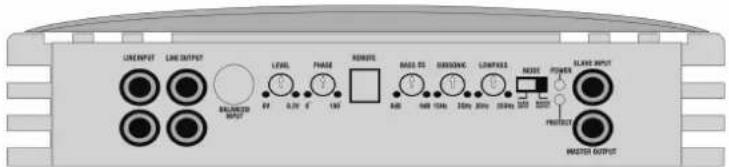

FEATURES:

• PROTECTION- und POWER-LED-Anzeige
• Die REMOTE-Buchse ermöglicht den Anschluss eines z.B. unter dem Armaturen-
brett montierten Reglers, mit dem das BASS EQ-Signal (Bass-Equalizer) gesteuert werden kann
• BALANCED INPUT: Symmetrischer MINI-DIN Signaleingang
HINWEIS: Verwenden Sie diesen nie mit den Cinch/RCA Signaleingängen gleichzeitig
- LOW PASS (Tiefpass): Variabel einstellbar von 35Hz bis 250Hz
- SUBSONIC FILTER: Variabel einstellbar von 15Hz bis 35Hz
• PHASE (Phasenlage): Variabel einstellbar von 0 bis 180
• BASS EQ: 45Hz Bass-Equalizer im Bereich von 0dB bis 9dB
- Die Eingangsempfindlichkeiten für Nennleistungen (INPUT LEVEL) sind im Bereich von 0,2 bis 6 Volt variabel einstellbar
- Jedes Modell ist für den Betrieb mit mindestens 1 Ohm ausgelegt

LINE OUTPUT LINE OUTPUT LEVEL PHASE REMOTE BASE-DS SMOODING LIMPFES RESET SLAVE INPUT BALANCED INPUT 800 0.25" 6" 100" 400 100 100 300m 300m 150ms 150ms PROTESTS MASTER OUTPUT

STANDARD-BETRIEB

1. Checkliste für Kabelverbindung:

Verbinden Sie eine Mono-Quelle über einen Y-Adapter oder eine Stereo-Quelle mit dem rechten und linken Cinch-Stecker separat. WICHTIG: Versuchen Sie nicht die rechten und linken Ausgänge irgendeiner Quelle zusammenzuschließen, um ein Mono-Signal zu erhalten, da dies sehr wohl die Endstufe dieser Quelle wie auch den Verstärker beschädigen könnte. - Verwenden Sie mind. 1,5 qmm Lautsprecherkabel. Diese Verstärker sind mit doppelten Lautsprecher-Anschlüssen ausgestattet, was den Anschluss mehrerer Lautsprecher vereinfacht.

2. Bass-Fernsteuerungsmodul:

Sie können bei Bedarf das Bass-Fernsteuerungsmodul über das enthaltene Steuerkabel an der „REMOTE“-Buchse des Verstärkers anschließen und somit das BASS EQ-Signal steuern

3. Mode-Schalter:

Der Schalter „MODE“ muss sich in der Stellung „MASTER OUTPUT“ befinden.

WICHTIG: Minimum für die Gesamt-Lautsprecherimpedanz: 1 Ohm.

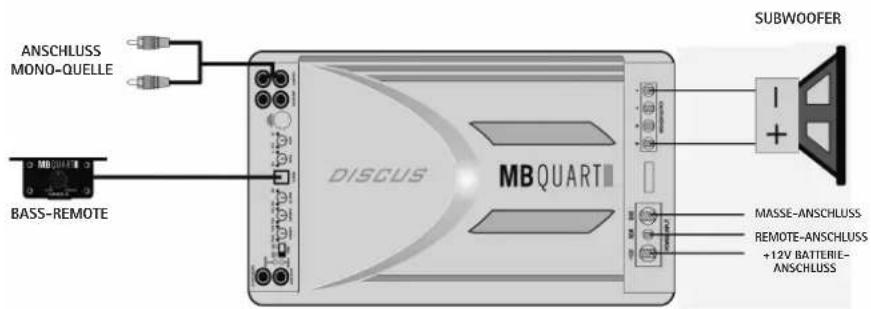

ANSCHLUSS MONO-QUELLE BASS-REMOTE DISCUS MBQUARTⅡ SUBWOOFER +12V BATTERIE- ANSCHLUSS MASSE-ANSCHLUSS REMOTE-ANSCHLUSS

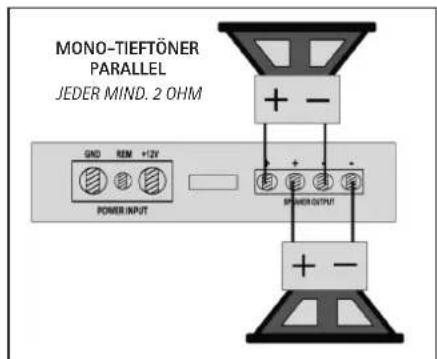

MONO-TIEFTÖNER PARALLEL JEDER MIND. 2 OHM GND REM +12V POWER INPUT + - + - SPRDER OUTPUT + -

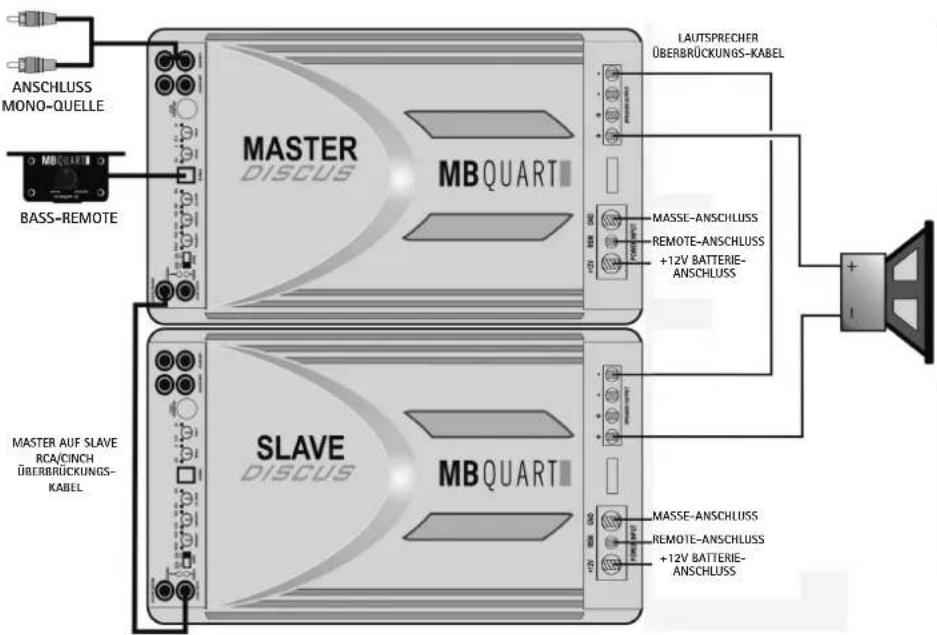

MASTER/SLAVE BETRIEB

1. Checkliste für Kabelverbindung MASTER:
   Verbinden Sie eine Mono-Quelle über einen Y-Adapter oder eine Stereo-Quelle mit dem rechten und linken RCA/Cinch-Stecker am Verstärker „MASTER“.
2. Checkliste für Kabelverbindung SLAVE:
   Verbinden Sie den Ausgang „MASTER OUTPUT“ am „MASTER“-Verstärker mit dem Eingang „SLAVE INPUT“ am „SLAVE“-Verstärker mit einem Mono-RCA/Cinch-Kabel.
3. Mode-Schalter:

Der Schalter „MODE“ am „MASTER“-Verstärker muss sich in der Stellung „MASTER OUTPUT“ befinden. Am „SLAVE“-Verstärker in der Stellung „SLAVE INPUT“ befinden.

1. Bass-Fernsteuerungsmodul:

Sie können bei Bedarf das Bass-Fernsteuerungsmodul über das enthaltene Steuerkabel an der „REMOTE“-Buchse des „MASTER“-Verstärkers anschließen und somit das BASS EQ-Signal beider verstärker steuern

WICHTIG: Minimum für die Gesamt-Lautsprecherimpedanz: 2 Ohm.

Beachten Sie dazu die Anschluss-Diagramme für Subwoofer unten.

ANSCHLUSS MONO-QUELLE BASS-REMOTE MASTER DISCUS MASTER UBQUART LAUTSPRECHER ÜBERBRÜCKUNGS-KABEL MASSE-ANSCHLUSS REMOTE-ANSCHLUSS +12V BATTERIE- ANSCHLUSS MASTER AUF SLAVE RCA/CINCH ÜBERBRÜCKUNGS- KABEL SLAVE DISCUS MASTER UBQUART MASSE-ANSCHLUSS REMOTE-ANSCHLUSS +12V BATTERIE- ANSCHLUSS

Beide Verstärker sind im MASTER/SLAVE Modus für den 2-OHM Betrieb ausgelegt

ZWEI SUBWOODER MIT SINGLE- SCHWINGSPULE TAUSCHEN SIE DIE POLARITAT AN SUBWODER 2

DEU

FEHLERSUCHE INNERHALB DER ANLAGE

Um eine Störung einer Soundanlage zu lokalisieren, trennt man die Teile dieser Anlage in logischer Weise voneinander, um den Grund für die Störung ausfindig zu machen. Beschreibung des in alle MB QUART Verstärker eingebauten Diagnosesystems:

Das Diagnosesystem schaltet den Verstärker ab, bis er durch Ausschalten des Steuergerätes und anschließendes Wiedereinschalten in den Reset-Zustand versetzt wird. Dieser Funktionsstatus wird durch Aufleuchten der LED-Anzeige DIAGNOSTIC angezeigt, sofern eine der folgenden Bedingungen erfüllt ist:

1 - Ein Kurzschluss an den Lautsprecheranschlusskabeln.
2 - Ein interner Verstärkerfehler, der am Lautsprecherausgang eine Gleichstromunterbrechung verursacht.

Wenn der Verstärker in den Diagnosemodus schaltet, einfach alle Cinch- und Lautsprecherkabel trennen, jedoch die +12 Volt-, Masse, und Fernbedienungskabel angeschlossen lassen.

1 - Jetzt den Verstärker wieder einschalten. Wenn nun die Diagnose-LED-Anzeige aufleuchtet, liegt am Verstärker ein interner Fehler vor.
2 - Wenn nicht, stecken Sie die Cinchkabel wieder ein und schalten den Verstärker wieder ein. Wenn er jetzt in den Diagnosemodus schaltet, liegt der Fehler vor dem Verstärker, entweder an defekten Cinch-Kabeln oder am Steuergerät.
3- Wenn der Verstärker nach Einstecken der Cinchkabel in Ordnung zu sein scheint, schließen Sie die Lautsprecher bzw. deren Frequenzweichen einen nach dem anderen an. Wenn nun einer der Lautsprecher oder dessen Anschlüsse fehlerhaft sind, wird dies das Diagnosesystem aktivieren.

Überhitzung des Verstärkerkühlkörpers

Die Verstärker schalten ab, wenn die Kühlkörpertemperatur 80° Celsius erreicht, und schalten sich wieder ein, sobald das Gerät unter diesen Grenzwert abgekühlt ist. Gründe für ein Überhitzen:

1 - Ungeeignete Kühlung - den Verstärker an anderer Stelle anbringen bzw. neu montieren, um einen besseren natürlichen Luftstrom über die Kühlrippen zu ermöglichen.
2 - Hohe Leistungspegel nicht in niedrige Impedanzen zwingen - den Lautstärkeregler zurücknehmen bzw. sicherstellen, dass Sie den Verstärker nicht mit einer geringeren, als der empfohlenen Lautsprecherimpedanz belegen.

Niedrige Ausgangsleistung

1 - Prüfen, ob die Pegelregler ordnungsgemäß eingestellt wurden.
2 - Sicherstellen, dass die Batteriespannung bei Messung an den +12 Volt- und Masseterminals des Verstärkers bei mindestens 11 Volt liegt.
3 - Sämtliche +12 Volt- und Masseanschlüsse prüfen.

Sicherungen brennen durch

1 - Die Verwendung von Lautsprecherimpedanzen unterhalb der empfohlenen Mindestwerte zieht mehr Strom - prüfen.
2 - Ein Kurzschluss am +12 Volt-Hauptkabel von der Batterie zum Fahrzeugchassis führt dazu, dass die Hauptsicherung durchbrennt.
3 - Wenn ständig eine Verstärkersicherung durchbrennt und nur die +12 Volt-, Masse- und Einschaltsteuerungsleitungen (REM) angeschlossen sind, könnte der Verstärker defekt sein.

Anlage lässt sich nicht einschalten

1 - Alle Sicherungen prüfen.
2 - Alle Anschlüsse prüfen.
3 - An den Spannungsterminals die +12 Volt- und Fernbedienungseinschaltspannung messen. Wenn keine Spannung anliegt oder diese niedrig ist, Spannungsmessungen an den Sicherungsfassungen, Verteilerblöcken, den +12 Volt- und Fernbedienungskabeln des Hauptgeräts durchführen, um das Problem zu lokalisieren.

Geräuschprobleme

Ein Systemrauschen kann in zwei Kategorien unterteilt werden: ein Zischen und elektrische Interferenzen.

Zischen bzw. weißes Rauschen

1 - Starkes weißes Rauschen tritt normalerweise auf, wenn die Verstärkerpegelregler (Level) zu hoch eingestellt sind - bitte entsprechend dem Verfahren in Abschnitt (Seite 2). „Einstellen der Anlage nach Installation zum Erzielen der besten Leistung“ nochmals einstellen.
2 - Eine weitere Ursache, die zu übermäßigem Zischen führen kann, besteht in einem rauschenden Quellengerät - die Verstärkereingangs-Cinchkabel lösen. Wenn der Rauschpegel nun abnimmt, liegt am Quellengerät eine Fehlfunktionvor.

Elektrische Interferenzen

Das Innere eines Kraftfahrzeugs stellt für Elektrogeräte prinzipiell eine ungünstige Umgebung dar. Die Vielzahl an elektrischen Anlagen wie Zündung, Lichtmaschine, Benzinpumpen, Klimaanlage, um nur ein paar zu nennen, erzeugen elektromagnetische Felder sowie auch das Rauschen im +12 Volt- und Masseanschluss. Wie immer muss auch hier das Problem eingegrenzt werden - zuerst die Verstärkereingangs-Cinchkabel lösen. Wenn das Rauschen dann immer noch hörbar ist, die Lautsprecherkabel prüfen. Wenn nicht, die Cinch-Verstärkerkabel wieder einstecken und das den Verstärker speisende Quellengerät untersuchen, stets eine Komponente nach der anderen.

Ein Ticken oder Jaulen, das sich abhängig von der Motorendrehzahl ändert

1 - Dieses Problem könnte auf das Einstrahlen elektromagnetischer Felder in die Cinch-Verstärkerkabel zurückzuführen sein, die z. B. zu nahe an einer Benzinpumpe oder einem Verteiler verlegt sind. - Kabel anders verlegen.
2 - Prüfen, ob der Masseanschluss des Hauptgeräts direkt mit dem Fahrzeugchassis verbunden und nicht über das Bordleitungsnetz geerdet ist.
3 - Versuchen Sie, das Hauptgerät +12 Voltkabel direkt mit dem Pluspol der Batterie zu verbinden, anstelle es über die Standardverkabelung/ den Sicherungskasten im Armaturenbrett anzuschließen.

Ständiges Jaulen

Die Ursache für diese Art von Störgeräusch ist eventuell schwerer zu entdecken, jedoch wird es normalerweise durch irgendeine Form der Instabilität verursacht, die zu Systemschwankungen führt.

1 - Alle Anschlüsse prüfen, insbesondere auf sorgfältige Erdung.
2 - Sicherstellen, dass keine Lautsprecherkabel über freiliegendes Metall einen Kurzschluss mit dem Fahrzeugchassis bilden.
2 - Cinchkabel sind für ihre problematische Natur bekannt, daher prüfen, ob diese in Ordnung sind, insbesondere die Abschirmverbindungen.

TECHNISCHE DATEN	2-KANAL	4-KANAL		MONO
	DSC2150	DSC480	DSC4125	DSC500.1	DSC1000.1	DSC1500.1D
Ausgangsleistung (Watt RMS)
bei 4 Ohm 150 x 2 80 x 4 125 x 4 150 x 1 350 x 1 600 x 1
bei 2 Ohm 300 x 2 160 x 4 250 x 4 250 x 1 500 x 1 1000 x 1
bei 1 Ohm 500 x 1 1000 x 1 1500 x 1
Mono gebrückt bei 4 Ohm 600 x 1 320 x 2 500 x 2
Stromversorgung	PWM-Netzteil	PWM-Netzteil	PWM-Netzteil	PWM-Netzteil	PWM-Netzteil	PWM-Netzteil
Ausgangstransistoren	Mosfet	Mosfet	Mosfet	Mosfet	Mosfet	Mosfet
Verschiedene Spezifikationen
Soft Start	Ja	Ja	Ja	Ja	Ja	Ja
Frequenzgang -3dB	10Hz - 30KHz	10Hz - 30KHz	10Hz - 30KHz	10Hz - 30KHz	10Hz - 30KHz	10Hz - 30KHz
Dämpfungsfaktor	>180	>180	>180	>200	>200	>200
5/N Ratio	>92dB	>92dB	>92dB	>95dB	>95dB	>95dB
Kilirffaktor	0,05%	0,05%	0,05%	0,10%	0,10%	0,10%
Kanaltrennung	>80dB	>80dB	>80dB	-	-	-
Einstellbare Eingangsleistung	0,2V-6,0V	0,2V-6,0V	0,2V-6,0V	0,2V-6,0V	0,2V-6,0V	0,2V-6,0V
Eingangsimpedanz	47Kohms	47Kohms	47Kohms	47Kohms	47Kohms	47Kohms
Diagnose-Anzeige (Power: grün / Protect: rot)	Power/Protect	Power/Protect	Power/Protect	Power/Protect	Power/Protect	Power/Protect
Schutzschaltung (Spannung, Kurzschluss, Überhitzung, Überlast)	Ja	Ja	Ja	Ja	Ja	Ja
Frequenzweichen-Betrieb
Frequenzweichenregier für Kanol 1+2	LP/HP/FULL	DUPL CH3+4/HP/FULL	DUPL CH3+4/HP/FULL	-	-	-
Einstellbarer Hochpass / Subsonic-Filter	10Hz - 1,2KHz	10Hz - 1,2KHz	10Hz - 1,2KHz	-	-	-
Einstellbarer Tiefpass (Mono 24dB)	30Hz - 150Hz	-	-	35Hz - 250Hz	35Hz - 250Hz	35Hz - 250Hz
Einstellbarer Subsonic-Filter	Ncin	-	-	15Hz - 35Hz	15Hz - 35Hz	15Hz - 35Hz
Bass-Anhebung bei 45Hz	0 - 9dB	-	-	0 - 9dB	0 - 9dB	0 - 9dB
Phasenregler	-	-	-	-	-	0 - 180
Frequenzweichenregier für Kanol 3+4	-	LP/HP/FULL	LP/HP/FULL	-	-	-
Einstellbarer Hochpass	-	10Hz - 1,2KHz	10Hz - 1,2KHz	-	-	-
Einstellbarer Tiefpass (Mono 24dB)	-	30Hz - 150Hz	30Hz - 150Hz	-	-	-
Einstellbarer Subsonic-Filter	-	-	-	-	-	-
Bass-Anhebung bei 45Hz	-	0 - 9dB	0 - 9dB	-	-	-
Ausgangs-Signal	Vollbereich	Vollbereich	Vollbereichs	Vollbereich	Vollbereich	Vollbereichs & Slave
Cinch (RCA Buchse)	Ja	Ja	Ja	Ja	Ja	Ja
Buchse für Fernsteuerung	Ja	Ja	Ja	Ja	Ja	Ja
Pegel-Fernsteuerung	Optional	Optional	Optional	Ja	Ja	Ja
Stromversorgungsanschluss	20 qmm	20 qmm	20 qmm	20 qmm	20 qmm	25 qmm
Lautsprecher-Anschluss	5 qmm	3,5 qmm	3,5 qmm	5 qmm	5 qmm	5 qmm
Größe der Sicherung(en)	60 A	30 A x 2	100 A	70 A	60 A x 2	70 A x 2
Abmessungen Länge x Breite x Höhe (mm)	380 x 240 x 68	360 x 240 x 68	400 x 240 x 68	400 x 240 x 68	500 x 240 x 68	360 x 240 x 68
Vermerk: Änderungen vorbehalten

Technische Änderungen und Irrtümer vorbehalten!

Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Geräts, können wir keine Haftung übernehmen.

Alle MB QUART Verstärker sind mit einer individuellen Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeichnet wird.

Alle MB QUART Verstärker sind sowohl mit einer E-Kennzeichnung als auch einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.

GARANTIEHINWEIS

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung, unsachgemäße Behandlung oder durch die Teilnahme an Wettbewerben entstanden sind. Retournieren Sie das defekte Produkt nur mit einem gültigen Kaufbeleg und einer detaillierten Fehlerbeschreibung.

ENG

INSTALLATION INSTRUCTIONS

General:
