CDA-7876R - Autoradio ALPINE - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio mit CD-Player (CDA-7876R) / Cassettendeck (TDA-7588RB/TDA-7587R)
Marke	Alpine
Modell	CDA-7876R
Abmessungen (B x H x T)	178 mm x 50 mm x 155 mm (Frontplatte: 170 mm x 46 mm x 24 mm)
Gewicht	1,5 kg
Stromversorgung	14,4 V Gleichstrom (11-16 V zulässig)
Sicherung	20 A (im Batteriekabel)
Maximale Ausgangsleistung	60 W x 4
Vorverstärkerausgangsspannung	5 V/10 kOhm (nur CDA-7876R/TDA-7588RB)
Frequenzbereich UKW	87,5 – 108,0 MHz
Frequenzbereich MW	531 – 1.602 kHz
Frequenzbereich LW	153 – 281 kHz
CD-Frequenzgang	5 – 20.000 Hz (± 1 dB)
RDS-Funktionen	AF, PTY, TP/TA, EON, Radiotext
Klangeinstellungen	BBE, Bass (Mittenfrequenz, Q-Faktor, Pegel), Höhen, Bass Forward, Defeat
Abnehmbares Bedienteil	Ja (zum Diebstahlschutz)
Display	Bewegliches Display, 3 Winkel einstellbar, wählbare Hintergrundbeleuchtung (gelb/grün)
Fernbedienung	Optional (RUE-4187) für CDA-7876R/TDA-7588R/TDA-7587R
Anschlüsse	Ai-NET, CD-Wechsler, AUX (über KCA-121B oder KCA-410C), Cinch-Ausgänge vorne/hinten/Subwoofer
Subwoofer-Ausgang	4 V/10 kOhm, einstellbar
Dolby Rauschunterdrückung	Nur bei Cassettendeck (TDA-7588R/TDA-7587R): Dolby B
Reinigung des CD-Laufwerks	Keine speziellen Löcher; Discs mit weichem Tuch von der Mitte nach außen reinigen
Reinigung des Tonkopfs	Nur bei Cassettendeck: Nassreinigungs-Cassette alle 20 Betriebsstunden
Wartung	Keine eigenmächtigen Reparaturen; Alpine-Kundendienst kontaktieren
Sicherheitshinweise	Warnung vor Ablenkung, lauter Lautstärke, Feuchtigkeit, Fremdkörpern; Gerät nur in 12-V-Fahrzeugen verwenden

Häufig gestellte Fragen - CDA-7876R ALPINE

Wie schalte ich das Gerät ein?

Drücken Sie die POWER-Taste. Die Lautstärke steigt allmählich auf den zuletzt eingestellten Pegel.

Wie nehme ich das Bedienteil ab?

Halten Sie die POWER-Taste mindestens 3 Sekunden gedrückt, um das Gerät auszuschalten. Drücken Sie dann die ▲-Taste (Freigabe) an der linken Seite, um das Bedienteil zu lösen und abzunehmen.

Wie kann ich die Lautstärke einstellen?

Drehen Sie am MODE-Regler (Audio Control). Drücken Sie den Regler wiederholt, um zwischen Lautstärke, Balance, Fader und Subwoofer-Pegel umzuschalten.

Was bedeutet die BBE-Funktion?

BBE korrigiert Phasenverzerrungen und verbessert die Klangqualität. Halten Sie die BBE-Taste 2 Sekunden gedrückt, um sie ein-/auszuschalten. Mit dem MODE-Regler stellen Sie die Stufe (+1 bis +3) ein.

Wie stelle ich einen UKW-Sender ein?

Drücken Sie SOURCE, bis das Frequenzband erscheint. Mit BAND wählen Sie FM1/FM2/FM3/MW/LW. Drücken Sie TUNE für Suchlauf oder die Pfeiltasten für manuelle Abstimmung.

Kann ich RDS-Sender speichern?

Ja, schalten Sie mit AF RDS ein, stellen Sie den gewünschten Sender ein, und halten Sie eine der Stationstasten (1-6) mindestens 2 Sekunden gedrückt.

Wie lege ich eine CD ein?

Drücken Sie die ▲-Taste, um das bewegliche Display zu öffnen. Legen Sie eine CD mit der bedruckten Seite nach oben ein. Die CD wird automatisch eingezogen und die Wiedergabe beginnt.

Was tun, wenn die CD nicht ausgeworfen wird?

Drücken Sie bei geöffnetem Display die ▲-Taste erneut mindestens 3 Sekunden lang. Falls das nicht hilft, drücken Sie den RESET-Schalter mit einem Kugelschreiber.

Wie pflege ich das CD-Laufwerk?

Verwenden Sie saubere, unbeschädigte CDs. Fingerabdrücke und Staub entfernen Sie mit einem weichen, fusselfreien Tuch von der Mitte nach außen. Keine Lösungsmittel oder Spray verwenden.

Ist das Gerät sicher während der Fahrt zu bedienen?

Die Bedienungsanleitung warnt dringend davor, das Gerät während der Fahrt zu bedienen, da es ablenken kann. Stellen Sie vor komplizierten Einstellungen das Fahrzeug an sicherer Stelle ab.

BEDIENUNGSANLEITUNG CDA-7876R ALPINE

VORSICHTSMASSNAHMEN ......2

undlegende Bedienvorgänge

Abnehmen des Bedienteils .... 5

Anbringen des Bedienteils 5

Initialisierung bei der ersten Inbetriebnahme...... 5

Ein- und Ausschalten.... 6

Displaywinkeleinstellung 6

Lautstärke-/Balanceeinstellung (zwischen linkem und rechtem Kanal) und Überblendregelung (zwischen vorderen und hinteren Lautsprechern)....7

Auswählen von BBE 7

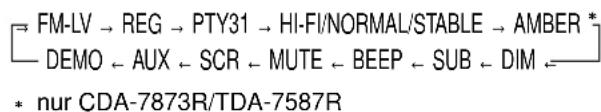

Einstellen der UKW-Vorverstärkung.... 7

Ändern der Farbe der Hintergrundbeleuchtung (nur CDA-7873R/TDA-7587R).... 7

Dimmer-Regelung 8

Ein- und Ausschalten des Subwoofers 8

Bestätigungston-Funktion 9

Ein- und Ausschalten der Stummschaltungsfunktion .... 9

Einstellen der AUX-Betriebsart (V-Link)...... 10

Demo 10

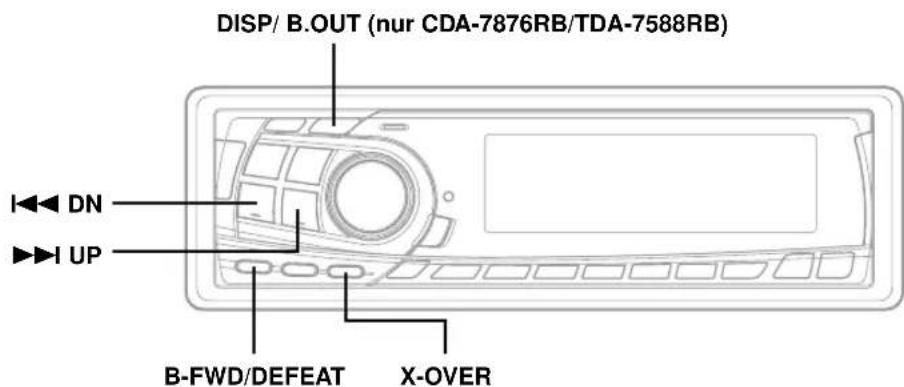

Einstellen der Bässe 11

Einstellen der Höhen 11

Verschieben der Bässe nach vorne 12

Defeat 12

Einstellen der Dunkelschaltung (nur CDA-7876RB/TDA-7588RB) 12

Einstellen der eingebauten Trennfrequenz 13

Umschalten der Anzeige (nur CDA-7876RB/TDA-7588RB) 13

Ändern des Anzeigeschemas für den Audiopegel (nur CDA-7873R/TDA-7587R).... 13

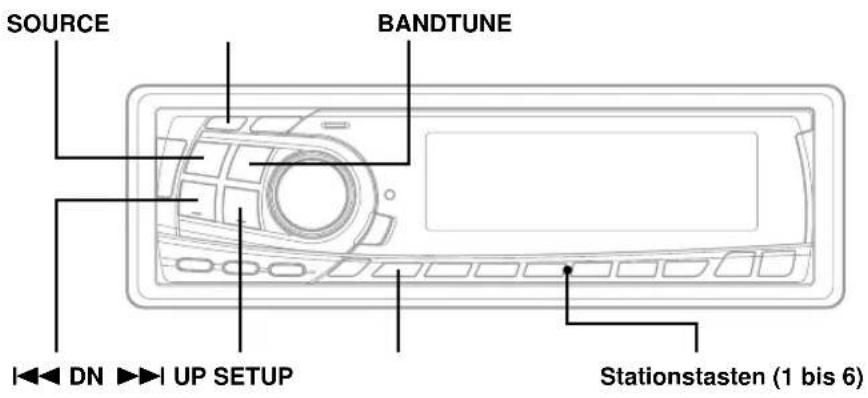

Rundfunkempfang

Umschalten des Tuner-Modus.... 14

Manuelle Abstimmung 14

Suchlaufabstimmung 15

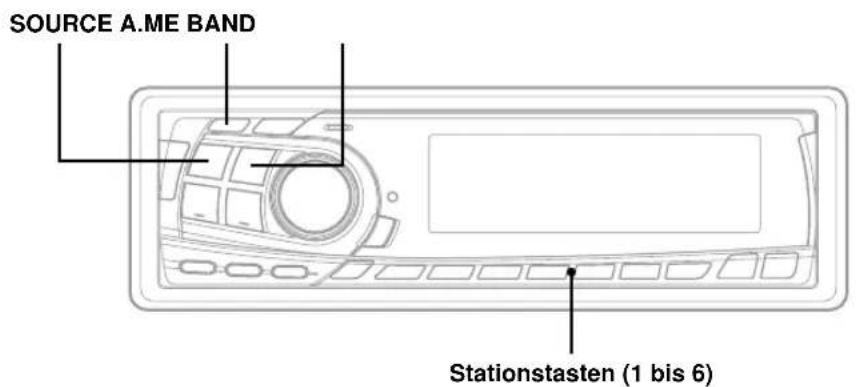

Manuelle Senderspeicherung 15

Automatische Senderspeicherung 16

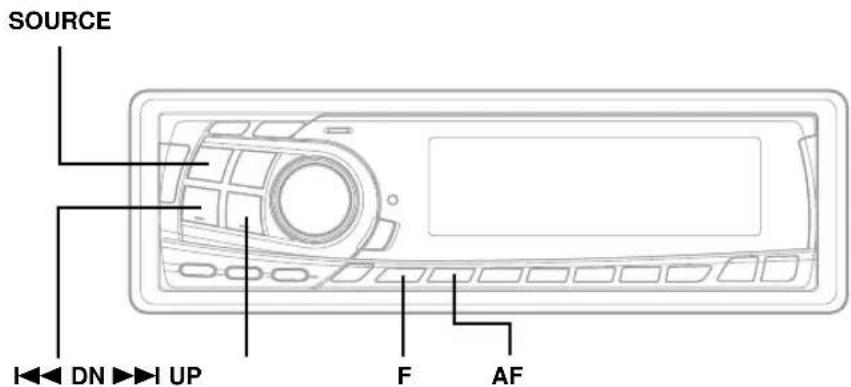

Abstimmen eines Festsenders 16

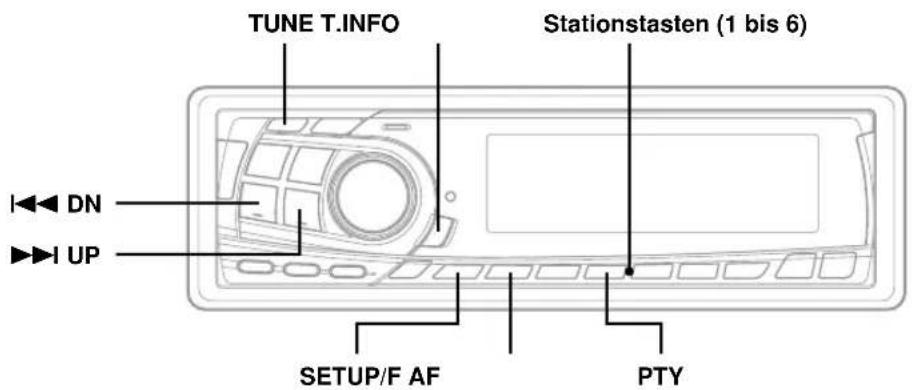

RDS-Betrieb

Einstellen der RDS-Empfangsfunktion und Empfangen von RDS-Sendern 17

Abrufen gespeicherter RDS-Festsender 18

Empfang von RDS-Ortssendern 18

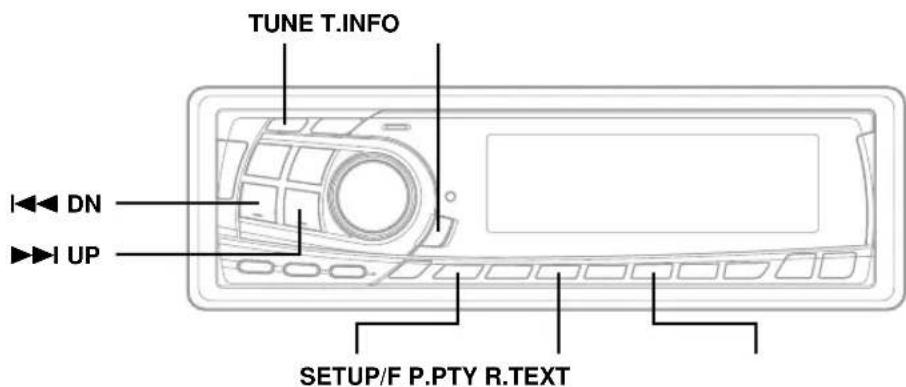

Empfang von Verkehrsnachrichten.... 19

PTY-Funktion (Abstimmung nach Programmtyp) ... 19

Empfang von Verkehrsnachrichten beim Hören von Musik (CD oder Rundfunkprogramm) ...... 20

Empfang mit Programmtyp-Priorität 20

Ein- und Ausschalten des Notfallalarms ...... 21

Anzeigen von Radio-Text-Information 21

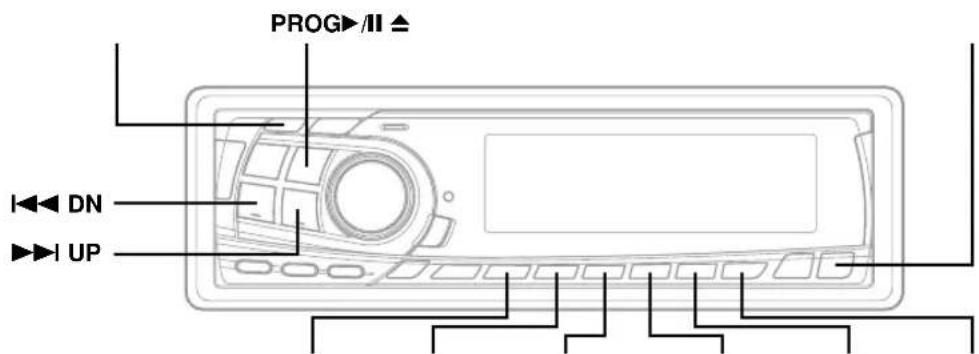

CD-Betrieb (nur CDA-7876RB/CDA-7873R)

Öffnen und Schließen des beweglichen Displays ... 22

Wiedergabe.... 22

Musik-Sensor (Sprung) 23

Schneller Vor- und Rücklauf 23

Wiederholwiedergabe.... 23

Zufallswiedergabe (M.I.X.) 23

Programmsuchlauf 23

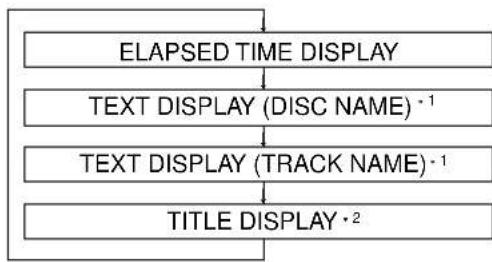

Anzeigen von CD-Titeln/Text 24

Betiteln von CDs 24

Löschen von CD-Titeln 25

Einstellungen für das Durchlaufen von CD-Text .... 25

Cassettenwiedergabe (nur TDA-7588RB/TDA-7587R)

Einlegen/Entnehmen einer Cassette 26

Normale Wiedergabe und Pause.... 26

Dolby-B-Rauschunterdrückung 26

Wiederholte Wiedergabe eines Titels ...... 26

Leerstellensprungfunktion (B.SKIP)...... 26

Vor- und Zurückspulen des Bands 27

Programmsuchlauf 27

Manuelle Bandumkehr 27

Titelsuchlauf 27

CD-Wechsler-Wiedergabe

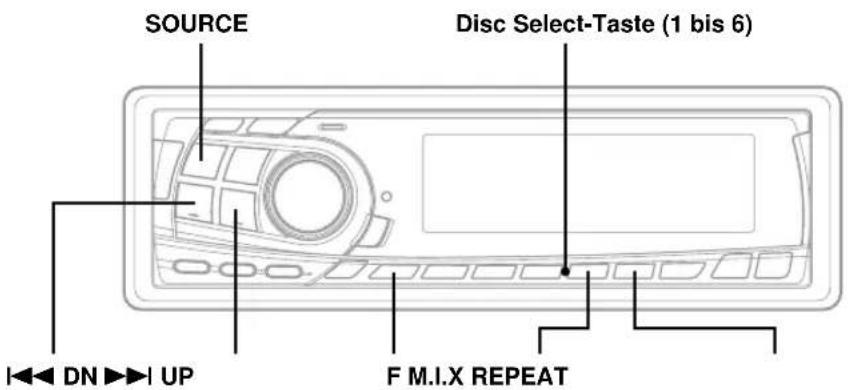

Bedienung des CD-Wechslers (Sonderzubehör) ..... 28

Musik-Sensor (Sprung) 28

Schneller Vor- und Rücklauf 29

Wiederholte Wiedergabe eines Titels oder einer CD ...29

Zufallswiedergabe 29

Anspielen der CD 30

Anzeige von CD-Titeln 30

Betiteln von CDs 30

Löschen von CD-Titeln 31

Suchen nach CDs mit Namen 31

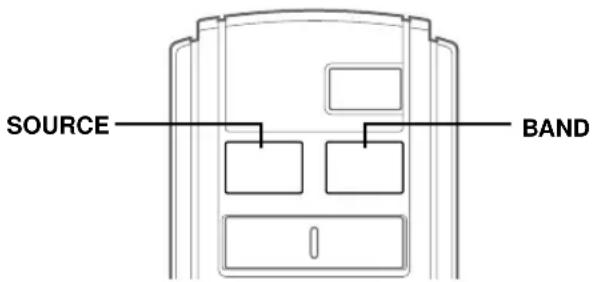

Wahl zwischen mehreren Wechslern 31

Funktionsweise der Fernbedienung (nur CDA-7876RB/TDA-7588RB/TDA-7587R)

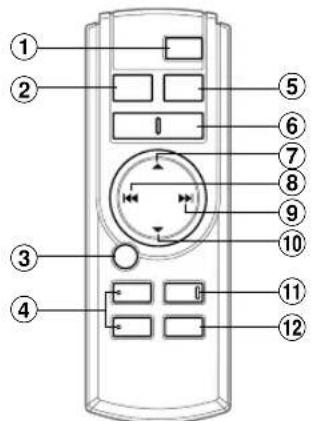

Bedienelemente an der Fernbedienung .... 32

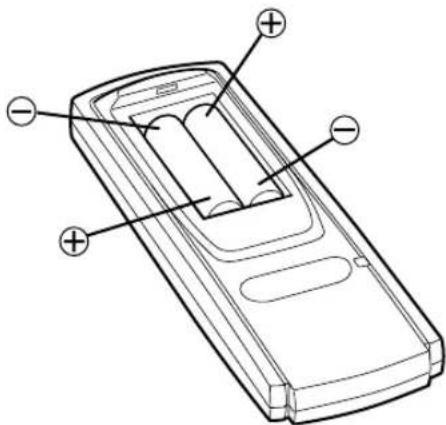

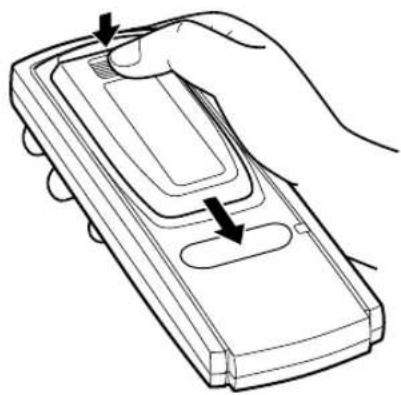

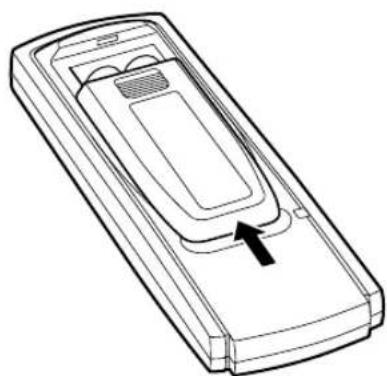

Batteriewechsel 33

Information

Im Problemfall 34

Technische Daten 36

Installation und Anschlüsse

Warnung 37

Vorsicht 37

Vorsichtsmaßregeln 38

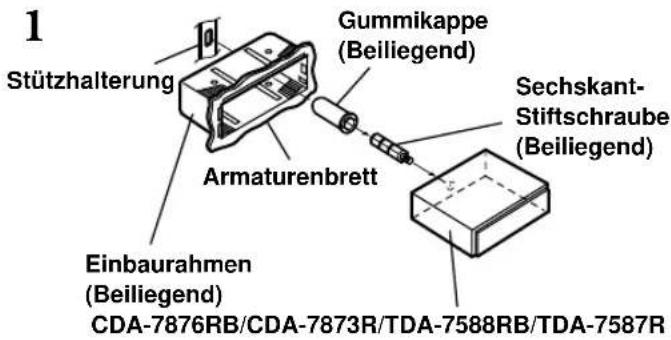

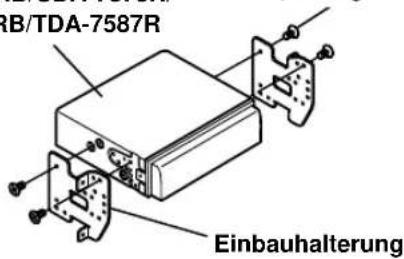

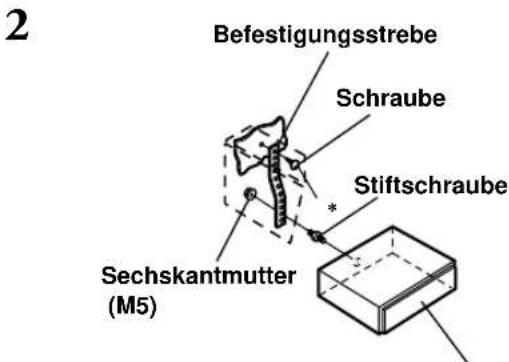

Installation 39

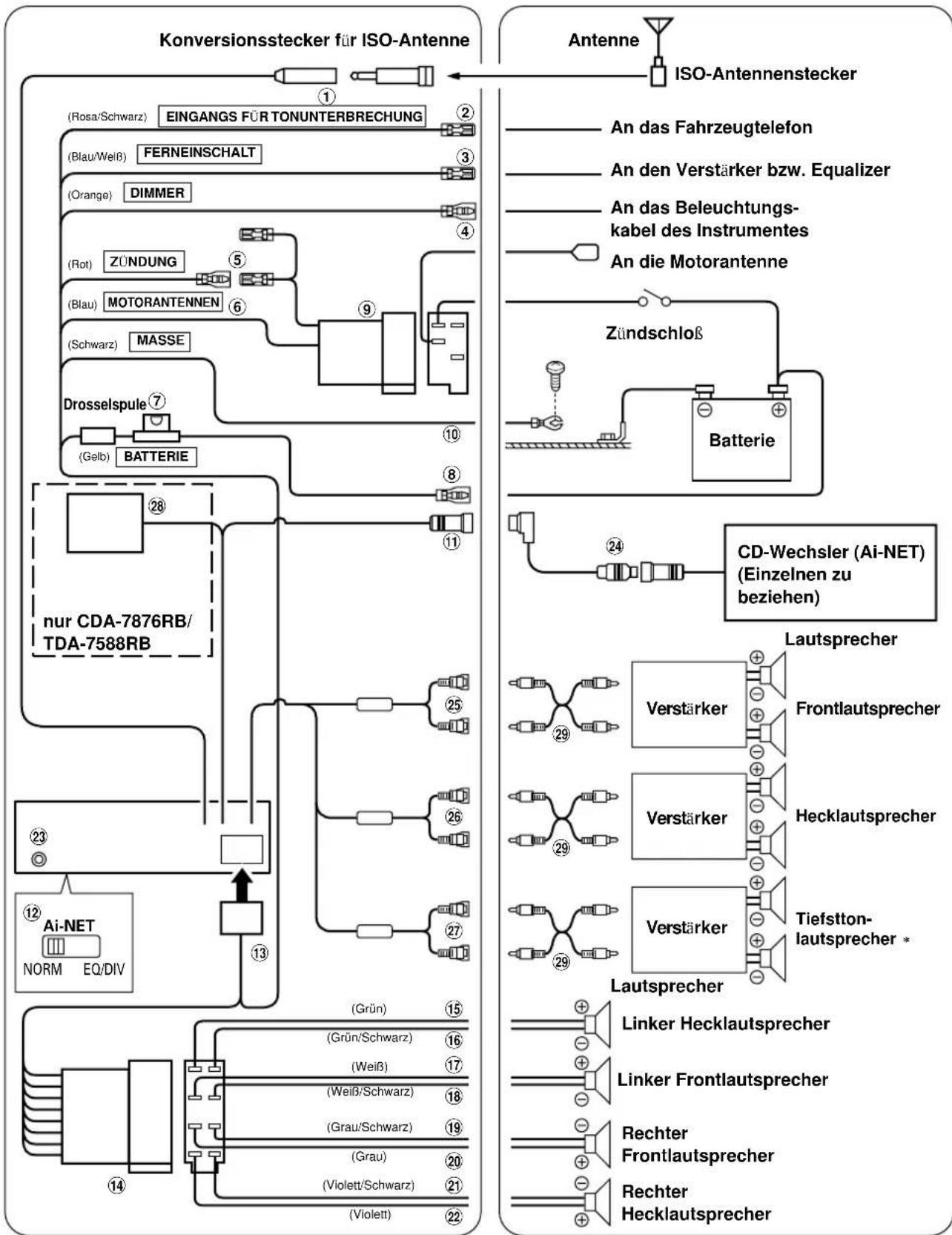

Anschlüsse.... 40

GERÄTE-PASS

* Dolby Rauschunterdrückung ist hergestellt unter Lizenz von Dolby Laboratories Licensing Corporation. "DOLBY" und das doppel D symbol sind Warenzeichen der Dolby Laboratories Licensing Corporation.

WARNUNG

WARNUNG

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von schweren Verletzungen oder Todesfällen.

KEINE BEDIENUNG AUSFÜHREN, DIE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE.

Führen Sie Bedienungen, die Ihre Aufmerksamkeit längere Zeit in Anspruch nehmen, erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an, bevor Sie solche Bedienungen ausführen. Andernfalls besteht Unfallgefahr.

DIE LAUTSTÄRKE NUR SO HOCH STELLEN, DASS SIE WÄHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMEN KÖNNEN.

Andernfalls besteht Unfallgefahr.

WÄHREND DER FAHRT MÖGLICHST WENIG AUF DAS DISPLAY SCHAUEN.

Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen.

GERÄT NICHT ÖFFNEN.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlags.

DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlags oder anderer Verletzungen.

KLEINE GEGENSTÄNDE WIE BATTERIEN VON KINDERN FERNHALTEN.

Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschluckt.

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

DAS GERÄT KEINER FEUCHTIGKEIT AUSSETZEN.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN.

Andernfalls kann es zu einem Wärmestau im Gerät kommen, und es besteht Feuergefahr.

KEINE FREMDKÖRPER IN EINSCHUBSCHLITZE ODER ÖFFNUNGEN AM GERÄT STECKEN.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen.

VORSICHT

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von Verletzungen bzw. Sachschäden.

DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM AUFTRITT.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Alpine-Händler oder den nächsten Alpine-Kundendienst.

FRISCHE BATTERIEN NICHT MIT GEBRAUCHTEN MISCHEN. BEIM EINLEGEN AUF KORREKTE AUSRICHTUNG DER BATTERIEPOLE ACHTEN.

Legen Sie die Batterien gemäß den Anweisungen mit korrekt ausgerichteten Polen (+ und −) ein. Ein Bersten oder Auslaufen der Batterie kann Verletzungen und einen Geräteschaden zur Folge haben.

VORSICHTSMASSNAHMEN

Temperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, daß die Temperatur in der Fahrgastzelle zwischen +60°C und -10°C liegt.

Kondensation

Kondensation kann zu einem Schwanken der CD-Wiedergabe führen. In diesem Fall die Disc vom Player entfernen und etwa eine Stunde lang warten, bis die Feuchtigkeit verdampft ist.

Beschädigte Disc

Versuchen Sie nicht, eine Disc mit Rissen, Verwellungen oder anderen Schäden abzuspielen, da dadurch das Laufwerk ernsthaft beschädigt werden kann.

Wartung und Instandsetzung

Versuchen Sie bitte nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten dem qualifizierten Alpine-Kundendienst.

Einbauort

Wählen Sie einen Einbauort, der dem CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R Schutz bietet vor:

• direkter Sonneneinstrahlung und Wärme
- Feuchtigkeit und Nässe
• Staub
• starken Erschütterungen

Handhabung des abnehmbaren Bedienteils

• Setzen Sie das Bedienteil weder Regen noch Feuchtigkeit aus.
• Schützen Sie das Bedienteil vor Fall und Stoß.

Unterlassen Sie folgendes

Fassen Sie niemals eine Disc an bzw. versuchen Sie nicht diese herauszuziehen, während sie von der Wiederlade-automatik in das Laufwerk zurückgezogen wird. Versuchen Sie nicht, eine Disc in das Gerät einzuschieben, wenn dieses ausgeschaltet ist.

Einschieben von Discs

Sie können jeweils nur eine Disc zur Wiedergabe einsetzen. Versuchen Sie nicht, mehr als eine Disc einzuschieben. Die Etikettenseite muß nach oben weisen. Eine falsch eingeschobene Disc wird automatisch ausgeworfen. Wenn eine richtig eingesetzte Disc wiederholt ausgeworfen wird, drücken Sie den RESET-Schalter mit einem spitzen Gegenstand wie z.B. einem Kugelschreiber. Abspielen einer Disc beim Fahren auf einer sehr holprigen Straße kann zu Tonaussetzern führen, hierdurch kann die Disc jedoch nicht verkratzt und das Gerät auch nicht beschädigt werden.

Neue Discs

Zum Schutz, daß eine CD nicht verklemmen kann, wirft der CD-Player jede Disc mit unebener Oberfläche und jede falsch eingelegte Disc aus. Wenn eine neue Disc in den Player eingesetzt und nach anfänglichem Laden wieder ausgeworfen wird, sollten Sie mit einem Finger um die Innenseite der Mittenöffnung und den Außenrand der Disc tasten. Falls Sie irgendwelche Unebenheiten feststellen, könnte dies bedeuten, daß die Disc nicht richtig geladen werden kann. Zur Beseitigung derartiger Unebenheiten können Sie die Innenkante der Öffnung und die Außenkante der Disc mit einem Kugelschreiber oder einem anderen geeigneten Gegenstand abreiben. Schieben Sie die Disc dann erneut ein.

CDs mit unregelmäßiger Form

Verwenden Sie ausschließlich vollständig runde CDs und niemals CD's mit einer abweichenden oder unregelmäßig Form. Solche CDs können den Gerätemechanismus beschädigen.

Richtige Handhabung

Achten Sie darauf, die Disc nicht fallen zu lassen. Fassen Sie die Disc nur am Rand an, so daß keine Fingerabdrücke auf die Oberfläche gelangen. Discs dürfen weder beschrieben noch mit irgendeinem Gegenstand beklebt werden.

RICHTIG

FALSCH RICHTIG

Disc-Reinigung

Fingerabdrücke, Staub und Schmutz auf der Oberfläche der Disc können Tonaussetzer verursachen. Wischen Sie die Spiel-Oberfläche der Disc routinemäßig mit einem sauberen, weichen Tuch von der Mitte zum Rand hin ab. Bei starker Verschmutzung können Sie das Tuch mit einer milden, neutralen Reinigungslösung anfeuchten, bevor Sie die Disc abwischen.

Disc-Zubehör

Zum Schutz der Disc-Oberfläche und zur Verbesserung der Klangqualität sind verschiedene Zubehör-Artikel im Fachhandel erhältlich. Die meisten dieser Zubehör-Artikel beeinflussen jedoch die Dicke und/oder den Durchmesser der Disc. Durch den Gebrauch derartiger Zubehör-Artikel können Betriebsstörungen verursacht werden. Wir raten davon ab, derartige Zubehör-Artikel für Discs zu verwenden, die mit Alpine-CD-Playern abgespielt werden.

Transparentfolie

Disc-Stabilisator

Lockeres Band

Bevor Sie eine Cassette einlegen, sollten Sie prüfen, ob das Band straff sitzt. Wenn sich das Band gelockert hat oder gar Schlaufen aufweist, kann es sich im Laufwerkmechanismus verheddern (Bandsalat!) und unbrauchbar werden, im Extremfall sogar das Gerät beschädigen. Zum Aufnehmen lockerer Bandstellen stecken Sie einfach einen Bleistift o. dgl. in den Wickelkern und drehen ihn, bis das Band straff gewickelt ist.

Das Band von C-120-Cassetten ist äußerst dünn und eignet sich daher nicht für Auto-HiFi-Geräte.

Präzisionslaufwerk

Achten Sie darauf, daß keine Fremdkörper durch den Cassetteneinschub ins Geräteinnere gelangen, um eine Beschädigung des Laufwerks und des Tonkopfes zu vermeiden.

Spielen Sie auch keine verschmutzten bzw. verstaubten Cassetten ab — der Tonkopf ist extrem schmutzempfindlich.

Tonkopfreinigung

Für optimale Wiedergabequalität sollte der Tonkopf regelmäßig (etwa alle 20 Betriebsstunden) mit einer Naßreinigungscassette (im Fachhandel erhältlich) von Staub- und Schmutzablagerungen befreit werden.

Ersatzsicherung

Sollte die Sicherung durchbrennen, muß sie durch eine neue Sicherung mit derselben Amperezahl ersetzt werden. Wiederholtes Durchbrennen einer Sicherung deutet auf einen Kurzschluß hin — prüfen Sie in einem solchen Fall die Anschlüsse und Anschlußkabel. Der Spannungsregler des Fahrzeugs kommt ebenfalls als Störungsursache in Frage.

Grundlegende Bedienvorgänge

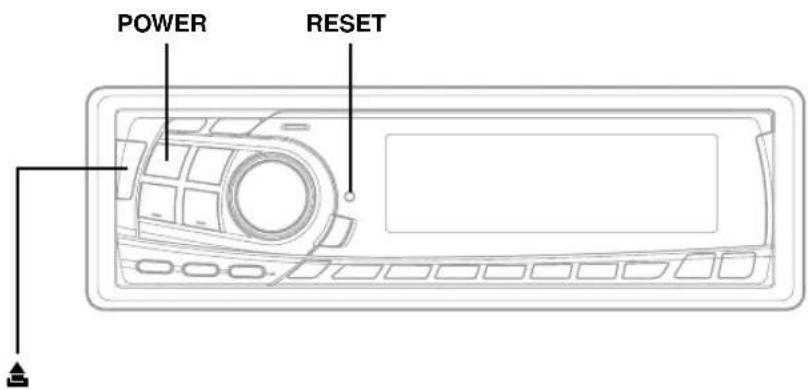

Abnehmen des Bedienteils

1 Halten Sie die POWER-Taste (Netztaste) mindestens 3 Sekunden lang gedrückt, um das Gerät auszuschalten.
2 Drücken Sie die Taste ▲ (Freigabe) an der linken Seite, so daß das Bedienteil herausspringt.
3 Fassen Sie das Bedienteil an der linken Seite, um es dann vom Gerät abzuheben.

HINWEISE

• Das Bedienteil (insbesondere die Anschlüsse an der Rückseite des Bedienteils) kann sich auch im normalen Betrieb erwärmen. Dies ist keine Fehlfunktion.
• Bewahren Sie das Bedienteil immer im Etui auf, wenn Sie es bei sich tragen, damit es geschützt ist.

Anbringen des Bedienteils

1 Passen Sie zunächst die rechte Seite des Bedienteils in das Gerät ein. Richten Sie hierzu die Nut im Bedienteil auf die Vorsprünge am Gerät aus.
2 Drücken Sie nun die linke Seite in das Gerät, bis das Bedienteil hörbar einrastet.

HINWEIS

Vergewissern Sie sich vor dem Anbringen des Bedienteils, daß die Anschlußklemmen sauber sind und sich kein Fremdkörper zwischen Bedienteil und Hauptgerät befindet.

• Steuerung über Fernbedienung ist möglich (nur CDA-7873R)

Sie können dieses Gerät über eine als Sonderzubehör erhältliche Alpine-Fernbedienung steuern. Näheres dazu erfahren Sie bei Ihrem Alpine-Händler. Den Transmitter der als Sonderzubehör erhältlichen Fernbedienung auf den Fernbedienungssensor richten.

- Anschluß an Fernbedienungs-Schnittstellenbox möglich

Sie können dieses Gerät über das Steuergerät des Fahrzeugs bedienen, wenn eine Alpine Fernbedienungs-Schnittstellenbox (Sonderzubehör) angeschlossen ist. Ihr Alpine-Händler gibt Ihnen gerne nähere Auskunft.

Initialisierung bei der ersten Inbetriebnahme

Unmittelbar nach dem Einbau bzw. Anschluß des Geräts an die Stromversorgung muß dieses initialisiert werden. Drücken Sie den RESET-Schalter mit einem Kugelschreiber oder einem anderen spitzen Gegenstand.

Grundlegende Bedienvorgänge

Hinweis zur Demo-Funktion

Dieses Gerät ist mit einer Demo-Funktion ausgestattet.

Kurz nach dem Zurücksetzen des Geräts oder nach dem ersten Einschalten startet die Demo automatisch. Wenn Sie die Demo beenden wollen, schlagen Sie unter "Demo" auf Seite 10 nach.

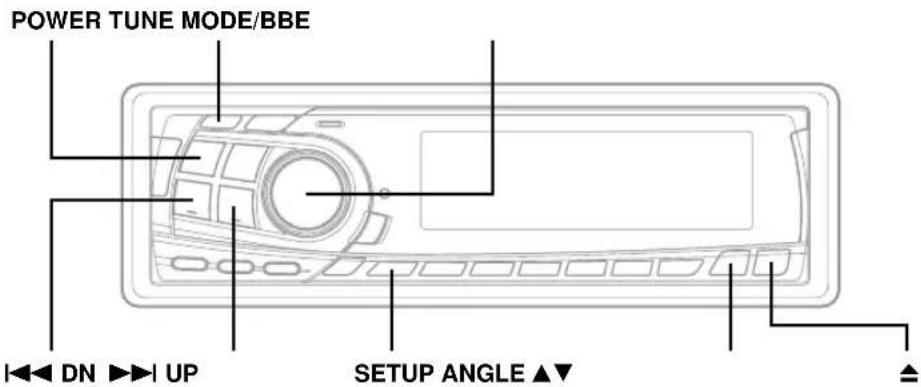

Ein- und Ausschalten

1 Drücken Sie die POWER-Taste (Netztaste), um das Gerät einzuschalten.

HINWEIS

Das Gerät kann auch durch Betätigen einer anderen Taste eingeschaltet werden (Ausnahmen: ▲).

Nach dem Einschalten steigt die Lautstärke allmählich bis zum zuvor eingestellten Hörpegel an. Halten Sie die POWER-Taste mindestens 3 Sekunden lang gedrückt, um das Gerät auszuschalten.

HINWEIS

Wenn Sie das Gerät zum ersten Mal einschalten, ist die Lautstärke auf die Stufe 12 eingestellt, im Tuner-Modus ist die BBE-Funktion eingeschaltet.

Displaywinkeleinstellung

Das bewegliche Display kann je nach Bevorzugung auf einen von 3 Winkeln eingestellt werden.

1 Drücken Sie die Taste ANGLE ▲▼, um das bewegliche Display auf einen anderen Winkel einzustellen.

HINWEISE

• Das Display schaltet sich aus, eine halbe Minute nachdem Sie den Zündschlüssel in die Position OFF gedreht haben.
• Der zuletzt eingestellte Displaywinkel bleibt gespeichert. Der Winkel des Displays braucht daher beim nächsten Gebrauch nicht neu eingestellt zu werden.

ACHTUNG

Halten Sie Ihre Hände (und andere Gegenstände) vom Display fern, während dieses sich öffnet oder schließt, um eine Beschädigung oder Verletzung zu vermeiden. Die Rückseite des beweglichen Displays kann sich beim Betrieb stark erwärmen. Dies ist jedoch normal und zeigt keinen Defekt an. Vermeiden Sie ein Berühren der Displayrückseite.

Lautstärke- /Balanceeinstellung (zwischen linkem und rechtem Kanal) und Überblendregelung (zwischen vorderen und hinteren Lautsprechern)

1 Drücken Sie den MODE-Regler (Audio Control) wiederholt, um die gewünschte Betriebsart zu wählen. Bei jeder Tastenbetätigung wird nach folgendem Schema weitergeschaltet:

HINWEISE

• Wenn der MODE-Regler (Audio Control) nicht innerhalb von 5 Sekunden nach der Auswahl der Betriebsarten BALANCE oder FADER gedreht wird, schaltet das Gerät automatisch zurück in den VOLUME-Betrieb.
• Wenn der Subwoofer oder die BBE-Betriebsart eingeschaltet ist, können Sie den Subwoofer- bzw. BBE-Pegel einstellen.

2 Drehen Sie den MODE-Regler (Audio Control), bis in allen Betriebsarten der gewünschte Klang eingestellt ist.

HINWEIS

Wenn die Temperatur im Inneren des Geräts ansteigt, kann sich die Lautstärke kurzfristig verringern. Dies ist keine Fehlfunktion.

Auswählen von BBE

Der BBE-Prozessor (BBE = Barcus Berry Electronics) in diesem Gerät dient dazu, die Phasenverzerrung zu korrigieren, die bei Lautsprechern in der Regel unvermeidlich ist. Durch die Wiederherstellung der Phasenintegrität des Signals, das in den Lautsprecher eingeht, läßt sich der Klang wirklichkeitsgetreuer reproduzieren.

1 Halten Sie die BBE-Taste mindestens 2 Sekunden lang gedrückt, um die BBE-Betriebsart ein- und auszuschalten.

2 Drücken Sie in der BBE-Betriebsart den MODE-Regler (Audio Control), um den BBE-Einstellmodus auszuwählen. Bei jeder Tastenbetätigung wird der Einstellmodus umgeschaltet.

3 Um eine bestimmte BBE-Stufe einzustellen, drehen Sie den MODE-Regler (Audio Control). Sie können BBE auf eine Stufe zwischen +1 und +3 einstellen.

HINWEIS

Werkseitig ist BBE auf +2 eingestellt.

Einstellen der UKW-Vorverstärkung

Wenn die Lautstärken bei UKW-Empfang und CD-Wiedergabe stark voneinander abweichen, können Sie diesen Mangel durch Verändern des UKW-Signalpegels wie folgt beheben:

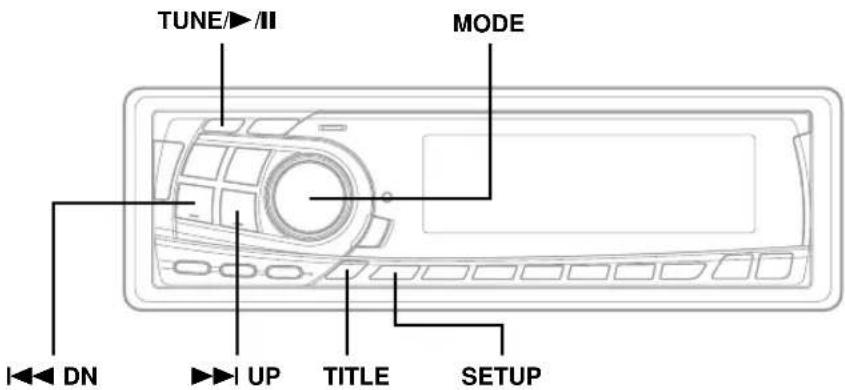

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt.

2 Drücken Sie die ▶▶▶ UP-Taste wiederholt, um "FM-LV" zu wählen. Beim wiederholten Drücken der ▶▶▶ UP-Taste wird nach folgendem Schema weitergeschaltet:

Mit der ◀◀◀ DN-Taste können Sie in umgekehrter Reihenfolge durch die Funktionen schalten.

3 Wählen Sie mit der TUNE-Taste die gewünschte UKW-Signalverstärkung. Bei jeder Tastenbetätigung wird zwischen "FM-LV HI" (hoch) und "FMLV LO" (niedrig) umgeschaltet.

4 Drücken Sie die SETUP-Taste, um wieder auf Normalbetrieb zu schalten.

Ändern der Farbe der Hintergrundbeleuchtung

nur CDA-7873R/TDA-7587R

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt.

2 Drücken Sie so oft die ▶▶▶I UP-Taste, bis "AMBER" ausgewählt ist. Mit jedem Tastendruck auf die ▶▶▶I UP-Taste wechselt die Betriebsart wie gezeigt:

HINWEIS

Wenn Sie die ◀◀◀ DN-Taste drücken, läuft die Anzeige im Display anders herum.

3 Drücken Sie die TUNE-Taste, um zwischen "AMBER ON" (gelb) und "AMBER OFF" (grün) umzuschalten.

4 Drücken Sie die SETUP-Taste, um die ausgewählte Betriebsart einzustellen.

Grundlegende Bedienvorgänge

Dimmer-Regelung

Wenn die Displaybeleuchtung bei eingeschaltetem Fahrlicht gedämpft werden soll, schalten Sie die DIMMER-Funktion auf AUTO. Diese Einstellung empfiehlt sich, wenn die Hintergrundbeleuchtung des Geräts nachts als zu hell empfunden wird.

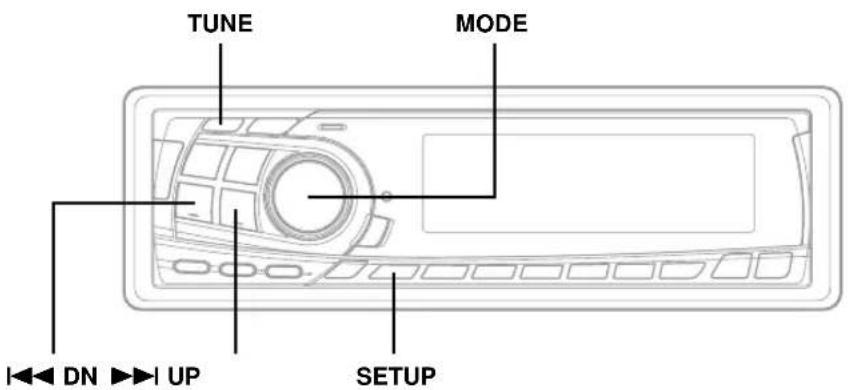

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt.

2 Drücken Sie die ▶▶▶ UP-Taste wiederholt, um "DIM" zu wählen. Beim wiederholten Drücken der ▶▶▶ UP-Taste wird nach folgendem Schema weitergeschaltet:

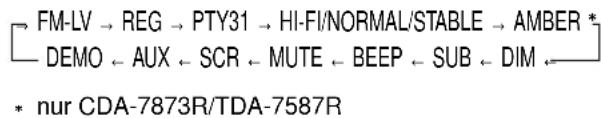

FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER * DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM * nur CDA-7873R/TDA-7587R

HINWEIS

Mit der ◀◀◀ DN-Taste können Sie in umgekehrter Reihenfolge durch die Funktionen schalten.

3 Wählen Sie mit der TUNE-Taste die Dimmer-Betriebsart. Bei jeder Tastenbetätigung wird zwischen "DIM AUTO" und "DIM MANU" umgeschaltet.

4 Drücken Sie die SETUP-Taste, um die normale Betriebsart einzuschalten.

Ein- und Ausschalten des Subwoofers

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt.

2 Drücken Sie wiederholt die Taste ▶▶▶ UP, um "SUB (Subwoofer)" zu wählen. Bei jeder Betätigung der Taste ▶▶▶ UP wird nach folgendem Schema weitergeschaltet:

→ FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER * DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ← * nur CDA-7873R/TDA-7587R

HINWEIS

Mit der ◀◀◀ DN-Taste können Sie rückwärts durch die Funktionen schalten.

3 Drücken Sie die TUNE-Taste, um zwischen "SUB-W ON" (EIN) und "SUBW OFF" (AUS) umzuschalten.

4 Drücken Sie die SETUP-Taste, nachdem Sie SUB-W ON eingestellt haben.

5 Drücken Sie den MODE-Regler (Audio Control) wiederholt, um SUB-W zu wählen.

SUB-W BAL VOL FAD

Wenn ein Ai-NET-kompatibler Prozessor mit Tiefsttonlautsprecher angeschlossen ist: Die Ausgangsphase des Tiefsttonlautsprechers läßt sich dann mit der ◀◀◀ DN-Taste oder der ▶▶▶ I UP-Taste auf SUBW NOR (0°) oder SUBW REV (180°) umschalten.

6 Drehen Sie den MODE-Regler (Audio Control), bis in allen Betriebsarten der gewünschte Klang eingestellt ist.

Bestätigungston-Funktion

Diese Funktion bestätigt Bedienungen mit tastenspezifischen Tönen.

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt.
2 Drücken Sie die ▶▶▶ UP-Taste wiederholt, um "BEEP" zu wählen. Beim wiederholten Drücken der ▶▶▶ UP-Taste wird nach folgendem Schema weitergeschaltet:

Mit der ◀◀◀ DN-Taste können Sie in umgekehrter Reihenfolge durch die Funktionen schalten.

3 Schalten Sie die Funktion mit der TUNE-Taste ein "BEEP ON" oder aus "BEEP OFF".

HINWEIS

Die werkseitige Vorgabeeinstellung ist "BEEP ON".

4 Drücken Sie die SETUP-Taste, um die ausgewählte Betriebsart einzustellen.

Ein- und Ausschalten der Stummschaltungsfunktion

Wenn ein Gerät mit Unterbrecherfunktion angeschlossen ist, wird der Ton automatisch stummgeschaltet, wenn von dem angeschlossenen Gerät ein Unterbrechersignal eingeht. Diese Funktion kann am Hauptgerät ein- oder ausgeschaltet (ON/OFF) werden, wie im folgenden erläutert.

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt.
2 Drücken Sie die ▶▶▶ UP-Taste wiederholt, um "MUTE" zu wählen. Beim wiederholten Drücken der ▶▶▶ UP-Taste wird nach folgendem Schema weitergeschaltet:

FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER * DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ← * nur CDA-7873R/TDA-7587R

HINWEIS

Mit der ◀◀◀ DN-Taste können Sie in umgekehrter Reihenfolge durch die Funktionen schalten.

3 Stellen Sie die Funktion mit der TUNE-Taste ein. Bei jeder Tastenbetätigung wird zwischen "MUTE ON" (ein) und "MUTE OFF" (aus) umgeschaltet.

HINWEIS

Die werkseitige Vorgabeeinstellung ist "MUTE ON".

4 Drücken Sie die SETUP-Taste nochmals, um wieder die normale Betriebsart einzuschalten.

Grundlegende Bedienvorgänge

Einstellen der AUX-Betriebsart (V-Link)

Sie können Fernseh-/Videotonsignale einspeisen, indem Sie ein zusätzlich erhältliches Ai-NET/Cinch-Schnittstellenkabel (KCA-121B) oder eine Multi-Wechsler-Schalteinheit (KCA-410C) an dieses Gerät anschließen.

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt.
2 Drücken Sie so oft die ▶▶▶I UP-Taste, bis "AUX" ausgewählt ist. Mit jedem Tastendruck auf die ▶▶▶I UP-Taste wechselt die Betriebsart wie gezeigt:

HINWEIS

Wenn Sie die ◀◀◀ DN-Taste drücken, läuft die Anzeige im Display anders herum.

* nur CDA-7873R/TDA-7587R
* * Angezeigt nach dem Einstellen von AUX ON

3 Drücken Sie die TUNE-Taste, um zwischen "AUX ON" und "AUX OFF" umzuschalten.

HINWEISE

• Die werkseitige Einstellung ist AUX OFF.
- Sie können für das Display die AUX-Betriebsart einstellen, indem Sie die ◀◀◀ DN oder ▶▶▶ UP-Taste drücken, nachdem Sie AUX ON eingestellt haben. Wählen Sie für das Display die AUX-Betriebsart, und drücken Sie die TUNE-Taste.
- Wenn Sie die Multi-Wechsler-Schalteinheit (KCA-410C) anschließen, können Sie zwei AUX-Betriebsarten für das Display einstellen.

4 Drücken Sie die SETUP-Taste, um die normale Betriebsart einzuschalten.

10.DE

5 Um die Lautstärke usw. einzustellen, drücken Sie erst die SOURCE-Taste und wählen die AUX-Betriebsart. Danach nehmen Sie die gewünschte Einstellung vor.

HINWEIS

Wenn Sie die KCA-410C (Multi-Wechsler-Schalteinheit) verwenden, können Sie zwei externe Eingangsquellen anschließen. Zum Auswählen der Betriebsart drücken Sie die BAND-Taste an diesem Gerät.

Demo

Dieses Gerät ist mit einer Demofunktion ausgestattet, die die Anzeigefunktionen auf dem Display simuliert.

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt.
2 Wählen Sie mit der ▶▶▶ UP-Taste die "DEMO"-Betriebsart aus. Mit jedem Tastendruck wechselt die Betriebsart wie angegeben:
FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER * DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ←
* nur CDA-7873R/TDA-7587R

HINWEIS

Wenn Sie die ◀◀◀ DN-Taste drücken, läuft die Anzeige im Display anders herum.

3 Schalten Sie mit der TUNE-Taste die DEMO-Betriebsart ein oder aus.

Mit einem Tastendruck wechseln Sie zwischen "DEMO ON" und "DEMO OFF".

Wenn innerhalb von 30 Sekunden nach dem Einschalten der DEMO-Betriebsart keine weitere Taste gedrückt wird, beginnt die Demo.

HINWEIS

Die werkseitige Einstellung ist "DEMO ON".

4 Drücken Sie die SETUP-Taste, um wieder die normale Betriebsart einzuschalten.

Einstellen der Bässe

Sie können die Betonung der Baßfrequenz ändern und somit Ihr bevorzugtes Klangbild erzeugen.

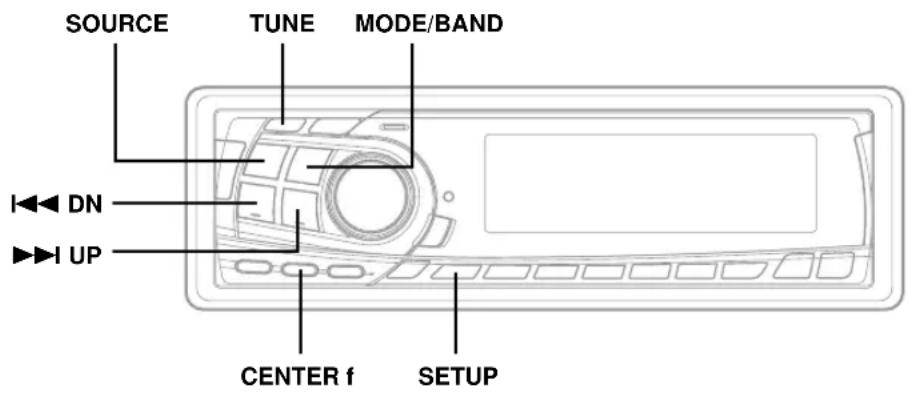

1 Schalten Sie mit der Taste CENTER f die Baßeinstellbetriebsart (Baßmittelfrequenz) ein.

2-1 Einstellen der Baßmittelfrequenz: Drücken Sie I◀◀ DN oder ▶▶I UP, um die gewünschte Baßmittelfrequenz einzustellen.

Betont die angezeigten Baßfrequenzbereiche.

2-2 Einstellen der Baßbandbreite (Q-Faktor): Drücken Sie die BAND-Taste, um die gewünschte Baßbandbreite einzustellen.

Ändert die Bandbreite der Baßbetonung in breit oder schmal. Bei einer breiten Einstellung wird ein breiter Frequenzbereich direkt über- und unterhalb der Mittenfrequenz betont.

2-3 Einstellen des Baßpegels: Drehen Sie den MODE-Regler (Audio Control), um den gewünschten Baßpegel einzustellen (-7\~+7). Sie können die Baßfrequenz anheben oder abschwächen.

HINWEISE

• Wenn Sie innerhalb von 5 Sekunden keine Taste drücken, wird die Betriebsart für die Baßeinstellungen automatisch ausgeschaltet.
  • Die Einstellung von Bässen und Höhen wird für jede Quelle (UKW, MW (LW), Cassette und CD) getrennt gespeichert, bis die Einstellung geändert wird. Je nach den angeschlossenen Geräten stehen einigen Funktionen und Display-Anzeigen nicht zur Verfügung.

Einstellen der Höhen

Sie können die Betonung der Höhenfrequenz ändern und somit Ihr bevorzugtes Klangbild erzeugen.

1 Schalten Sie mit der Taste CENTER f die Höheneinstellbetriebsart (Höhenmittelfrequenz) ein.

2-1 Einstellen der Höhenmittelfrequenz: Drücken Sie ◀◀◀ DN oder ▶▶▶ I UP, um die gewünschte Höhenmittelfrequenz einzustellen.

Betont die angezeigten Höhenfrequenzbereiche.

2-2 Einstellen des Höhenpegels: Drehen Sie den MODE-Regler (Audio Control), um den gewünschten Höhenpegel einzustellen (-7\~+7). Sie können die Höhenfrequenz anheben.

(Hinweise

- Wenn Sie innerhalb von 5 Sekunden keine Taste drücken, wird die Betriebsart für die Höheneinstellungen automatisch ausgeschaltet. - Die Einstellung von Bässen und Höhen wird für jede Quelle (UKW, MW (LW), Cassette und CD) getrennt gespeichert, bis die Einstellung geändert wird. Je nach den angeschlossenen Geräten stehen einigen Funktionen und Display-Anzeigen nicht zur Verfügung.

Grundlegende Bedienvorgänge

Verschieben der Bässe nach vorne (Bass Forward)

Mit der Bass Forward-Funktion wird die Wirkkomponente der Niedrigfrequenz auf die Frontlautsprecher verschoben. Damit können Sie die energiereichen, dynamischen Bässe in den vorderen Klangraum verschieben.

1 Aktivieren Sie mit der B-FWD-Taste den Einstellmodus für die Bass Forward-Funktion.
2 Wählen Sie mit der DN I◀◀- oder der ▶▶▶ UP-Taste die Bass Forward-Einstellung aus.

$$ \mathrm{OFF} \leftarrow \rightarrow 1 \leftarrow \rightarrow 2 \leftarrow \rightarrow 3 $$

$$ (\text { Weniger } \leftarrow \dots \rightarrow \text { Mehr }) $$

HINWEIS

Wenn nicht innerhalb von 5 Sekunden eine Taste gedrückt wird, erscheint anstelle des Einstellmenüs wieder die normale Anzeige im Display.

Defeat

Wenn Sie Defeat auf ON setzen, werden alle zuvor eingestellten Optionen auf die werkseitigen Standardwerte zurückgesetzt.

1 Drücken Sie die DEFEAT-Taste mehr als 3 Sekunden lang, um Defeat einzuschalten.

Wenn Sie Defeat ausschalten wollen, drücken Sie die DEFEAT-Taste nochmals mehr als 3 Sekunden lang.

Einstellen der Dunkelschaltung

nur CDA- 7876RB/TDA-7588RB

Wenn die Dunkelschaltung aktiviert ist, schaltet sich das Display aus, um den Stromverbrauch zu senken. Dadurch verbessert sich die Klangqualität.

1 Halten Sie die B.OUT-Taste mindestens 2 Sekunden lang gedrückt, um die Dunkelschaltung zu aktivieren. Das Display erlischt.

HINWEIS

Wenn Sie bei aktivierter Dunkelschaltung eine Taste am Gerät drücken, wird die entsprechende Funktion 5 Sekunden lang angezeigt. Danach wird das Display wieder dunkelgeschaltet.

Um die Dunkelschaltung zu deaktivieren, halten Sie die B.OUT-Taste erneut mindestens 3 Sekunden lang gedrückt.

Einstellen der eingebauten Trennfrequenz

Sie können an diesem Gerät den Hochpaßfilter, den Niedrigpaßfilter und die Phase einstellen und auf diese Weise den Klang beeinflussen.

1 Drücken Sie mehrmals die X-OVER-Taste, um den gewünschten Parameter auszuwählen.

2 Drücken Sie die Taste I ◀ ◀ DN oder ▶ ▶ UP, um die gewünschte Einstellung auszuwählen.

1. HPF (Einstellen des Hochpaßfilters):

Gibt alle Frequenzen aus, die höher sind als die von Ihnen ausgewählte Frequenz.

1. LPF (Einstellen des Tiefpaßfilters):

Gibt alle Frequenzen aus, die tiefer sind als die von Ihnen ausgewählte Frequenz.

Die Einstellung kann nur vorgenommen werden, wenn der Subwoofer-Ausgang von diesem Gerät benutzt wird.

HINWEISE

• Wenn Sie die Batteriestromversorgung ausschalten (OFF), werden alle Einstellungen auf ihre Standardwerte gesetzt.
• Wenn HPF, LPF, Bass Control und Treble Control alle auf ON gesetzt werden, können Sie - je nach Einstellung von Bass Control und Treble Control - die Klangeffekte unter Umständen nicht verstärken.
• Der Subwoofer ist im monauralen Modus, es sei denn, HPF und LPF sind auf OFF gesetzt.
• Ist der Subwoofer ausgeschaltet (OFF), steht die LPF-Betriebsart nicht zur Verfügung, und die Phase kann nicht geändert werden.
• Wenn Sie innerhalb von 5 Sekunden keine weitere Taste drücken, wird das Einstellmenü ausgeblendet, und das normale Menü erscheint im Display.

Umschalten der Anzeige

nur CDA-7876RB/TDA-7588RB

Sie können eins von drei Anzeigemustern auswählen. Sie können die Anzeige auch deaktivieren.

1 Drücken Sie die DISP-Taste (DISPLAY), um das gewünschte Anzeigemuster auszuwählen.

Mit jedem Tastendruck wechselt das Anzeigemuster:

Pattern1 → Pattern2 → Pattern3 → Display OFF

Ändern des Anzeigeschemas für den Audiopegel

nur CDA-7873R/TDA-7587R

Sie können eins von drei Anzeigeschemas für den Audiopegel auswählen. Sie können die Anzeige auch deaktivieren.

1 Wechseln Sie mit der Taste DISP das Anzeigeschema.

→ Pattern 1 → Pattern 2 → Pattern 3 → Display OFF

Rundfunkempfang

Umschalten des Tuner-Modus

Der CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R beinhaltet den MAX TUNE Pro für die höchst mögliche Tuner-Audio-Qualität. Darüber hinaus können Sie zwischen zwei Einstellungen entsprechend Ihren persönlichen Tonvorlieben und dem Gebrauch wählen.

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt.

2 Drücken Sie zum Anwählen des "HI-FI oder NORMAL oder STABLE" die I◀◀ DN- oder ▶▶I UP-Taste. Mit jedem Tastendruck auf die ▶▶I UP-Taste wechselt die Betriebsart wie gezeigt: → FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER * DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ← * nur CDA-7873R/TDA-7587R

3 Drücken Sie die TUNE-Taste zum Umschalten des TUNER-Modus. → HI-FI → NORMAL → STABLE NORMAL: Standard-Einstellung HI-FI: Bei dieser Einstellung hat die Klangqualität Priorität STABLE: Bei dieser Einstellung hat der rauschlose Betrieb Priorität

HINWEISE

• Die werkseitige Anfangseinstellung ist "NORMAL".
- Falls Sie finden, daß der Ton sehr verrauscht ist, während Sie den Tuner im HI-FI-Modus hören, empfehlen wir Ihnen, in den NORMAL-Modus umzuschalten.

4 Drücken Sie die SETUP-Taste nach der Einstellung, um auf Normalbetrieb zurückzuschalten.

14-DE

Manuelle Abstimmung

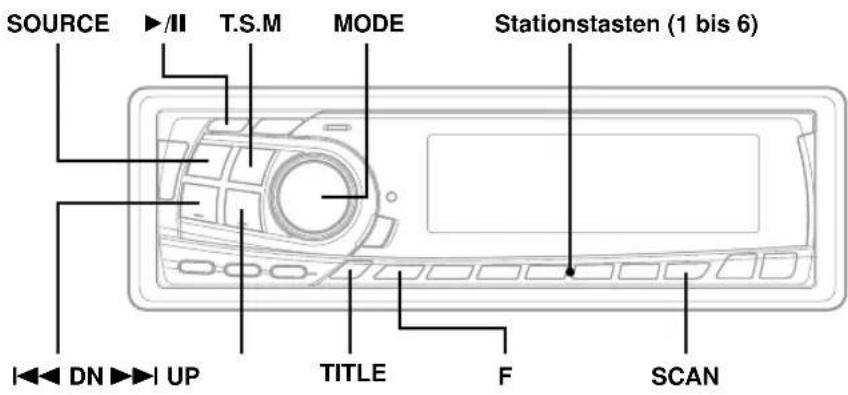

1 Drücken Sie die SOURCE-Taste, bis die Rundfunkfrequenz im Display erscheint.
2 Drücken Sie wiederholt auf die BAND-Taste, bis das gewünschte Frequenzband angezeigt wird. Bei jedem Tastendruck wird nach folgendem Schema weitergeschaltet:
3 Drücken Sie die TUNE-Taste wiederholt, bis "DX SEEK" und "SEEK" aus dem Display verschwinden.
Die Vorgabe-Abstimmbetriebsart ist "DX-SEEK".
4 Drücken Sie die Taste I ◀ ◀ DN (abwärts) bzw. ▶▶▶ UP (aufwärts), um schrittweise in der entsprechenden Richtung abzustimmen, bis die Frequenz des gewünschten Senders angezeigt wird.
Wenn ein UKW-Stereosender eingestellt ist, erscheint die Anzeige "ST" auf dem Display.

$$ \boxed {\begin{array}{c}\rightarrow F M 1 \rightarrow F M 2 \rightarrow F M 3 \rightarrow M W \rightarrow L W\\hline\end{array}} $$

HINWEIS

HINWEIS

Suchlaufabstimmung

1 Drücken Sie die SOURCE-Taste, bis die Rundfunkfrequenz im Display erscheint.
2 Drücken Sie wiederholt auf die BAND-Taste, bis das gewünschte Frequenzband angezeigt wird. Bei jedem Tastendruck wird nach folgendem Schema weitergeschaltet:

$$ \boxed {\begin{array}{c}\rightarrow F M 1 \rightarrow F M 2 \rightarrow F M 3 \rightarrow M W \rightarrow L W\\hline\end{array}} $$

3 Drücken Sie die TUNE-Taste, um die Anzeigen DX und SEEK auf dem Display zu aktivieren. Wenn die DX-Betriebsart (Distanz) aktiviert ist, werden bei der Suchlaufabstimmung starke und schwache Sender eingestellt. Drücken Sie die Taste erneut, um auf die Betriebsart "Local" zurückzuschalten. Die Anzeige DX verschwindet, und die Anzeige SEEK leuchtet einige Sekunden lang. Nun werden nur starke Sender abgestimmt.
4 Drücken Sie die ◀◀◀ DN oder ▶▶▶ I UP-Taste. Der Sendersuchlauf erfolgt daraufhin automatisch abwärts bzw. aufwärts. Der Suchlauf stoppt an der nächsten gefundenen Senderfrequenz. Zum Fortsetzen des Suchlaufs drücken Sie dieselbe Taste ein weiteres Mal.

Manuelle Senderspeicherung

1 Wählen Sie das Frequenzband, und stellen Sie dann den Sender ein, der als Festsender gespeichert werden soll.
2 Halten Sie eine der Stationstasten (1 bis 6) mindestens 2 Sekunden lang gedrückt, bis die Senderfrequenz im Display blinkt.
3 Während die Senderfrequenz blinkt (d.h. innerhalb von 5 Sekunden) drücken Sie die Stationstasten, auf der der Sender gespeichert werden soll. Das Blinken des Displays stoppt dabei zur Bestätigung, und die Frequenz wird wieder kontinuierlich angezeigt. Das Display zeigt das Frequenzband, die Stationsnummer mit einem Dreieck (≡) und die gespeicherte Senderfrequenz an.
4 Wiederholen Sie den Vorgang, um bis zu 5 weitere Sender desselben Frequenzbands zu speichern. Um Sender eines anderen Frequenzbandes zu speichern, wählen Sie das betreffende Band und wiederholen den oben beschriebenen Vorgang. Sie können insgesamt 30 Festsender in den Stationsspeicher eingeben (6 Sender pro Frequenzband: FM1, FM2, FM3, MW und LW).

HINWEIS

Beim Eingeben eines neuen Senders in einen bereits belegten Speicherplatz wird der alte Festsender gelöscht und durch den neuen ersetzt.

Rundfunkempfang

Automatische Senderspeicherung

1 Drücken Sie die SOURCE-Taste, um auf Rundfunkempfang zu schalten.
2 Drücken Sie auf die BAND-Taste, bis das gewünschte Frequenzband angezeigt wird.
3 Halten Sie die A. ME.-Taste mindestens 2 Sekunden lang gedrückt. Während der automatischen Senderspeicherung ändert sich die auf dem Display angezeigte Frequenz entsprechend. Der Tuner sucht nun automatisch 6 gut empfangbare Sender im ausgewählten Frequenzband und speichert sie. Die Sender werden in der Reihenfolge ihrer Signalstärke unter den Stationstasten (1 bis 6) gespeichert. Nach der automatischen Senderspeicherung stellt der Tuner den Sender von Speicherplatz № 1 ein.

HINWEIS

Wenn der Suchlauf keinen speicherbaren Sender findet, ruft der Tuner wieder den Sender auf, der vor dem automatischen Senderspeichervorgang eingestellt war.

Abstimmen eines Festsenders

1 Drücken Sie die SOURCE-Taste, um auf Rundfunkempfang zu schalten.
2 Drücken Sie wiederholt auf die BAND-Taste, bis das gewünschte Frequenzband angezeigt wird.
3 Drücken Sie die Stationstasten, unter der der gewünschte Sender gespeichert ist. Das Display zeigt das Frequenzband, die Stationsnummer mit einem Dreieck und die Frequenz des gewählten Festsenders an.

Einstellen der RDS-Empfangs- funktion und Empfangen von RDS- Sendern

RDS ist ein Rundfunk-Informationssystem, das sich des 57 kHz Zwischenträgers gewöhnlicher UKW-Programme bedient. RDS ermöglicht den Empfang von Verkehrsfunkdurchsagen und Senderkennungen sowie den automatischen Wechsel zu stärker einfallenden Alternativ-frequenzen, die dasselbe Programm ausstrahlen.

1 Drücken Sie die SOURCE-Taste, bis die Rundfunkfrequenz im Display erscheint.
2 Drücken Sie die "F"-Taste. Die F-Anzeige leuchtet nun auf.
3 Drücken Sie die AF-Taste, um die RDS-Funktion zu aktivieren.
4 Drücken Sie die Taste I ◀ ◀ DN (abwärts) bzw. ▶▶▶ UP (aufwärts), um den gewünschten RDS-Sender einzustellen.
Wenn die BAND-Taste mindestens 2 Sekunden lang gedrückt wird, während der PS-Name (Programmdienstname) angezeigt wird, erscheint im Display 5 Sekunden lang die Frequenz des Senders, und dann erscheint wieder die vorherige Anzeige. Wenn der PS-Name (Programmdienstname) im Display wieder im Display erscheinen soll, halten Sie die BAND-Taste nochmals mindestens 2 Sekunden lang gedrückt.
5 Zum Abschalten des RDS-Betriebs drücken Sie die Taste AF ein weiteres Mal.

HINWEIS

Tips

Die digitalen RDS-Daten enthalten folgende Informationen:

PI Programmkennung

PS Name des Senders

AF Verzeichnis der Alternativfrequenzen

TP Verkehrsfunkprogramm

TA Verkehrsfunkdurchsage

PTY Programmtyp

EON Einblendung anderer Sender mit Verkehrsdurchsagen

R.TEXT Radio-Text-Information

RDS-Betrieb

Abrufen gespeicherter RDS-Festsender

1 Drücken Sie die "F"-Taste. Die F-Anzeige leuchtet nun auf.
2 Drücken Sie die AF-Taste, um die RDS-Funktion zu aktivieren. Bei aktivierter RDS-Funktion zeigt das Display zur Bestätigung "AF" an.
3 Drücken Sie die 1 bis 6-Tasten, in der der gewünschte RDS-Sender gespeichert ist. Sollte das Sendersignal zu schwach sein, stellt das Gerät automatisch eine stärkere Station aus dem AF-Verzeichnis (Alternativfrequenzen) ein.
4 Wenn der Festsender und entsprechende Stationen des AF-Verzeichnisses nicht empfangbar sind:

Das Gerät sucht erneut nach einem Sender aus dem PI-Verzeichnis (Programm-Identifizierung). Wenn im aktuellen Gebiet noch immer keine Sendung empfangbar ist, zeigt das Gerät die Frequenz des Festsenders an, und die Stationsanzeige verschwindet.

Falls das Signal eines eingestellten Ortssenders schwächer wird und nicht mehr empfangen werden kann, drücken Sie dieselbe Stationstaste noch einmal, um den Ortssender eines anderen Gebiets einzustellen.

HINWEIS

Einzelheiten zum Einspeichern von RDS-Sendern finden Sie im Abschnitt "Rundfunkempfang". RDS-Sender können nur in den Bändern UKW1, UKW2 und UKW3 gespeichert werden.

Empfang von RDS-Ortssendern

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt, um den Funktionseinstellmodus zu aktivieren.
2 Drücken Sie die ▶▶▶UP-Taste wiederholt, um "REG" zu wählen. Beim wiederholten Drücken der ▶▶▶UP-Taste wird nach folgendem Schema weitergeschaltet:

Mit der ◀◀◀ DN-Taste können Sie in umgekehrter Reihenfolge durch die Funktionen schalten.

3 Drücken Sie die TUNE-Taste, um die Ortssender-Empfangsfunktion einzuschalten (REG ON) bzw. auszuschalten (REG OFF). In der "REG OFF"-Betriebsart empfängt das Gerät automatisch den jeweiligen RDS-Ortssender.
4 Drücken Sie die SETUP-Taste, um den Einstellbetrieb zu beenden.

Empfang von Verkehrsnachrichten

1 Drücken Sie die T.INFO-Taste, um auf Verkehrsfunkempfang zu schalten. Um die Verkehrsdurchsagen auszuschalten, drücken Sie nochmals die T.INFO-Taste.

2 Drücken Sie die Taste ◀◀◀ DN (abwärts) bzw. ▶▶▶ UP (aufwärts), um den gewünschten Verkehrsfunksender einzustellen. Wenn ein Verkehrsfunksender empfangen wird, leuchtet die Anzeige "TP" zur Bestätigung.

Ausgestrahlte Verkehrsfunkdurchsagen werden automatisch empfangen und wiedergegeben. Solange keine Verkehrsnachrichten gesendet werden, verbleibt das Gerät im Bereitschaftszustand für Verkehrsfunkempfang. Wenn eine Verkehrsfunkdurchsage ausgestrahlt wird, empfängt das Gerät diese automatisch, wobei auf dem Display 5 Sekunden lang "TRF-INFO" und danach wieder die PS-Anzeige erscheint.

Nach der Durchsage schaltet das Gerät wieder auf Verkehrsfunk-Empfangsbereitschaft.

HINWEISE

• Wenn die Verkehrsfunk-Signalstärke beim Empfang einer Durchsage unter den Mindestpegel abfällt und die Durchsage nicht mehr empfangbar ist, verbleibt das Gerät etwa 1 Minute lang im Verkehrsfunk-Empfangszustand. Sollte die Signalstärke länger als 1 Minute unter dem Mindestwert liegen, blinkt "T.INFO"-Anzeige.
• Wenn Sie eine gerade durchgesagte Verkehrsnachricht nicht hören möchten, tippen Sie die T.INFO-Taste leicht an, um den Empfang abzubrechen. Das Gerät schaltet dabei auf Verkehrsfunk-Empfangsbereitschaft zurück und gibt die nächste Durchsage automatisch wieder.
• Wenn die Lautstärke während des Empfangs einer Verkehrsnachricht geändert wird, speichert das Gerät die neue Einstellung. Die nächste Verkehrsfunk-Durchsage wird danach automatisch mit der gespercherten Lautstärke wiedergegeben.
• Bei T.INFO-Betrieb stellt der Suchlauf (SEEK) nur TP-Sender ein.

PTY-Funktion (Abstimmung nach Programmtyp)

1 Drücken Sie die Taste "F". Die Anzeige leuchtet nun auf.

2 Drücken Sie die PTY-Taste, um die PTY-Funktion zu aktivieren. Der Programmtyp des gegenwärtig eingestellten Senders wird nun 5 Sekunden lang auf dem Display angezeigt.

• Falls keine PTY-Information empfangen wird, zeigt das Display "NO PTY" an.
• Wenn es sich nicht um einen RDS-Sender handelt, wird "NO PTY" angezeigt.

HINWEIS

Wenn Sie nach der PTY-Taste innerhalb von 5 Sekunden keine andere Taste drücken, wird die PTY-Funktion automatisch wieder aufgehoben.

3 Drücken Sie innerhalb von 5 Sekunden nach Aktivieren der PTY-Funktion die Taste I◀◀ DN bzw.▶▶I UP, um den gewünschten Programmtyp zu wählen. Bei jedem Tastendruck wird zum jeweils nächsten Programmtyp der Liste weitergeschaltet.

4 Drücken Sie innerhalb von 5 Sekunden nach Auswählen des Programmtyps die PTY-Taste, um den Suchlauf nach einem Sender mit einem entsprechenden Programm zu starten. Der gewählte Programmtyp blinkt während des Suchlaufs auf dem Display und wird kontinuierlich angezeigt, sobald ein entsprechender Sender gefunden wurde.

Wenn kein PTY Sender gefunden wird, erscheint "NO PTY" 5 Sekunden lang auf dem Display.

5 Drücken Sie die Taste "F", um wieder auf Normalbetrieb zu schalten. Die F-Anzeige erlischt zur Bestätigung.

HINWEIS

Bedienen Sie das Gerät, während die Anzeige F leuchtet. Wenn Sie innerhalb von 5 Sekunden keine weitere Taste drücken, erlischt die Anzeige F automatisch.

RDS-Betrieb

Empfang von Verkehrsnachrichten beim Hören von Musik (CD oder Rundfunkprogramm)

1 Drücken Sie die T.INFO-Taste wiederholt, bis "T.INFO" auf dem Display angezeigt wird.

2 Falls noch kein Verkehrsfunksender eingestellt ist, wählen Sie mit der Taste I◀◀ DN (abwärts) bzw. ▶▶I UP (aufwärts) den gewünschten Sender.

- Sobald eine Durchsage empfangen wird, schaltet das Gerät den Ton des CD-Spielers/Wechlers bzw. des UKW-Programms stumm. - Nach der Durchsage schaltet das Gerät dann wieder auf CD-Wiedergabe bzw. normalen Rundfunkempfang um.

- Wenn Verkehrsnachrichten nicht empfangbar sind:

Bei Rundfunkempfang: Sollte das TP-Signal länger als 1 Minute ausbleiben, blinkt die "T.INFO"-Anzeige. Bei CD-Wiedergabe:

Wenn das TP-Signal nicht mehr empfangen wird, wechselt das Gerät automatisch zu einem Verkehrsfunksender auf einer anderen Frequenz.

HINWEIS

Der Empfänger ist mit einer EON-Funktion (Enhanced Other Networks) ausgestattet, die das AF-Verzeichnis um zusätzliche Alternativfrequenzen erweitert. Während ein RDS EON-Sender empfangen wird, ist die Anzeige EON auf dem Display zu sehen. Wenn der empfangene Sender keine Verkehrsdurchsagen ausstrahlt, stellt der Empfänger stattdessen automatisch einen entsprechenden Verkehrsfunksender ein.

3 Zum Abschalten des Verkehrsfunkempfangs drücken Sie die T.INFO-Taste. Die Anzeige "T.INFO" verschwindet dabei zur Bestätigung.

Empfang mit Programmtyp- Priorität

Mit dieser Funktion können Sie einen bestimmten Programmtyp (Musikrichtung, Nachrichten usw.) voreinstellen, wenn gerade keine entsprechende Sendung ausgestrahlt wird. Sobald eine Sendung des gewünschten Programmtyps beginnt, während Sie eine andere hören, wechselt das Gerät automatisch zu dem Sender, der das gewünschte Programm ausstrahlt. Diese Funktion kann bei MW- und LW-Empfang nicht genutzt werden.

1 Drücken Sie die "F" Taste. Die Anzeige leuchtet nun auf.

2 Drücken Sie die P.PTY-Taste, um die Programmtyp-Prioritätsfunktion zu aktivieren. "PRIO-PTY" erscheint zur Bestätigung 2 Sekunden lang, wonach der gegenwärtig eingestellte Programmtyp 3 Sekunden lang angezeigt wird. Die Vorgabeeinstellung ist "NEWS" (Nachrichten).

HINWEIS

Wenn innerhalb von 5 Sekunden nach Drücken der P.PTY-Taste keine andere Taste betätigt wird, schaltet das Gerät die Programmtyp-Prioritätsfunktion wieder aus.

3 Drücken Sie innerhalb von 5 Sekunden, d.h. während "NEWS" angezeigt wird, die I◀◀ DN- bzw. ▶▶I UP-Taste, um den gewünschten Programmtyp zu wählen. Drücken Sie dann die P.PTY-Taste. Die Programmtyp-Prioritätsfunktion ist nun aktiviert.

4 Drücken Sie zum erneuten Aktivieren der Programmtyp-Prioritätsfunktion die P.PTY-Taste.

• Wiederholen Sie Schritt 3, um einen anderen Programmtyp einzustellen.
• Zum Abschalten der Programmtyp-Prioritätsfunktion tippen Sie die P.PTY-Taste an.

HINWEIS

Im Gegensatz zum Verkehrsfunkempfang arbeitet die Programmtyp-Prioritätsfunktion mit der normalen Hörlautstärke.

5 Drücken Sie die "F"-Taste, um auf Normalbetrieb zurückzuschalten. Die Anzeige F verschwindet dabei zur Bestätigung.

HINWEIS

Bedienen Sie das Gerät, während die Anzeige F leuchtet. Wenn Sie innerhalb von 5 Sekunden keine weitere Taste drücken, erlischt die Anzeige F automatisch.

Ein- und Ausschalten des Notfallalarms

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt.
2 Drücken Sie die ▶▶▶UP-Taste wiederholt, um "PTY31" zu wählen. Beim wiederholten Drücken der ▶▶▶UP-Taste wird nach folgendem Schema weitergeschaltet:

Mit der ◀◀◀ DN-Taste können Sie in umgekehrter Reihenfolge durch die Funktionen schalten.

3 Wählen Sie mit der TUNE-Taste zwischen "PTY31 ON" (eingeschaltet) und "PTY31 OFF" (ausgeschaltet). Im PTY31 ON-Modus zeigt das Gerät "ALARM" auf dem Display an, wenn das PTY31-Signal (Sonderdurchsage) empfangen wird.
4 Drücken Sie die SETUP-Taste, um die gewählte Betriebsart zu aktivieren.

Anzeigen von Radio-Text-Information

Text-Informationen von einem Rundfunksender können auf dem Display angezeigt werden.

1 Stellen Sie einen Sender ein, der Textinformation ausstrahlt.
2 Drücken Sie die Taste "F". Die F-Anzeige leuchtet nun zur Bestätigung.
3 Drücken Sie die R.TEXT-Taste, um die Radio-Text-Funktion zu aktivieren. Das Display zeigt einige Sekunden lang "WAIT" an, wonach die empfangene Text-Information über das Display rollt. Der Text wird angezeigt, bis Sie eine andere Bedienung ausführen.
4 Zum Abschalten der Radio-Text-Funktion drücken Sie die R.TEXT-Taste ein weiteres Mal.
5 Drücken Sie die Taste "F", um wieder auf Normalbetrieb zu schalten. Die F-Anzeige verschwindet zur Bestätigung vom Display.

HINWEISE

• Wenn keine Text-Information ausgestrahlt wird oder der Text nicht einwandfrei empfangen wird, erscheint "NO TEXT" 2 Sekunden lang auf dem Display.
• Bedienen Sie das Gerät, während die Anzeige F leuchtet. Wenn Sie innerhalb von 5 Sekunden keine weitere Taste drücken, erlischt die Anzeige F automatisch.

CD-Betrieb (nur CDA-7876RB/CDA-7873R)

Öffnen und Schließen des beweglichen Displays

1 Drücken Sie die ▲-Taste. Das bewegliche Display fährt aus.

(Bewegliches Display vollständig ausgefahren)

Zum Schließen des beweglichen Displays drücken Sie die ▲-Taste ein weiteres Mal. Das bewegliche Display fährt wieder ein.

HINWEISE

• Stoßen oder schlagen Sie nicht an das geöffnete Display, da dies Gerätestörungen zur Folge haben kann.
• Das Display kann bei tiefen Temperaturen und nach dem Einschalten zunächst eine Weile dunkel sein. Nach kurzer Zeit ist die Bildhelligkeit dann jedoch normal.
• Das Display stoppt beim Schließen am eingestellten Winkel.

ACHTUNG

Halten Sie Ihre Hände (und andere Gegenstände) vom Display fern, während dieses sich öffnet oder schließt, um eine Beschädigung oder Verletzung zu vermeiden. Die Rückseite des beweglichen Displays kann sich beim Betrieb stark erwärmen. Dies ist jedoch normal und zeigt keinen Defekt an. Vermeiden Sie ein Berühren der Displayrückseite.

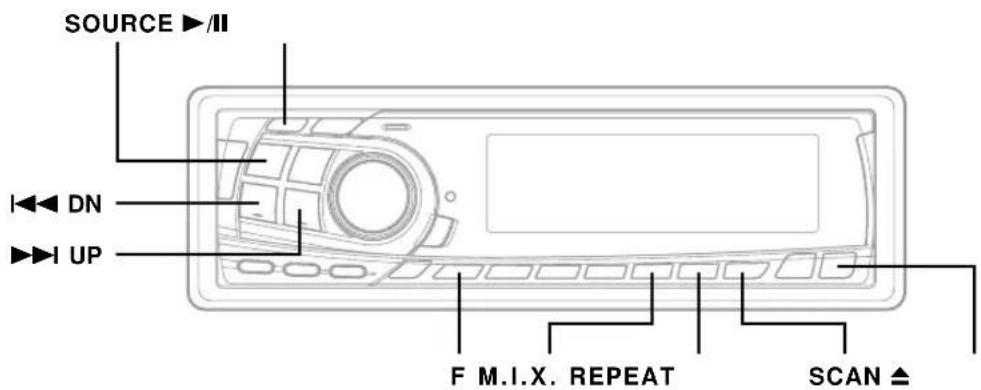

Wiedergabe

1 Drücken Sie die ▲-Taste. Das bewegliche Display öffnet sich.

Eine CD mit der beschrifteten Seite nach oben einlegen.

2 Legen Sie eine CD mit der beschrifteten Seite nach oben ein. Die CD wird vom Mechanismus erfaßt und automatisch eingezogen. Das bewegliche Display schließt sich wieder, und die Wiedergabe beginnt. Wenn bereits eine CD eingelegt ist, schalten Sie mit der SOURCE-Taste auf CD-Betrieb um. Bei jeder Tastenbetätigung wird nach folgendem Schema weitergeschaltet:

(* Nur wenn ein CD-Wechsler angeschlossen ist.)

3 Zum vorübergehenden Unterbrechen der Wiedergabe drücken Sie die ▶/II-Taste, um auf Pause zu schalten. Zum Fortsetzen der Wiedergabe drücken Sie die ▶/II-Taste ein weiteres Mal.

4 Zum Auswerfen der CD drücken Sie die ▲-Taste.

HINWEISE

• Wenn sich die CD nicht auswerfen läßt, drücken Sie bei ausgefahrenem Display nochmals mindestens 3 Sekunden lang die ▲-Taste.
• Nur CDs mit den abgebildeten Logos können verwendet werden.

- Eine CD-R (CD-Recordable) kann nicht unbedingt wiedergegeben werden. Eine CD-RW (CD-ReWritable) kann mit diesem Gerät nicht wiedergegeben werden.

Musik-Sensor (Sprung)

1 Tippen Sie die Taste ◀◀◀ DN während der CD-Wiedergabe nochmals kurz an, um zum Anfang des aktuellen Titels zurückzugehen. Wenn Sie an den Anfang eines vorhergehenden Titels springen wollen, drücken Sie die Taste so oft, bis Sie den gewünschten Titel gefunden haben.

Tippen Sie die Taste ▶▶▶ UP an, um zum Anfang des nächsten Titels zu springen. Wenn Sie an den Anfang eines weiter vorn liegenden Titels springen wollen, drücken Sie die Taste so oft, bis Sie den gewünschten Titel gefunden haben.

HINWEIS

Die Musiksensor-Funktion kann von der Wiedergabe- oder Pause-Betriebsart aus gestartet werden.

Schneller Vor- und Rücklauf

1 Drücken Sie die Taste ◀◀◀ DN oder ▶▶▶ I UP, um schnell nach vorne oder hinten zu gelangen, bis Sie den gewünschten Abschnitt des Titels erreicht haben.

Wiederholwiedergabe

1 Drücken Sie REPEAT (Wiederholen), um den gerade wiedergegebenen Titel wiederholt wiedergeben zu lassen. Die Anzeige RPT erscheint, und der Titel wird wiederholt abgespielt.

Zum Abschalten der Wiederholfunktion drücken Sie die REPEAT-Taste erneut.

HINWEISE

- Wenn ein CD-Wechsler angeschlossen und die Betriebsart RPT ALL ausgewählt ist, spielt das Gerät wiederholt alle Titel auf der ausgewählten CD ab.

- Wenn ein CD-Wechsler mit 6-CD-Magazin angeschlossen ist: Drücken Sie in der CD-Wechslerbetriebsart die Taste "F", so daß die Anzeige F aufleuchtet, und beginnen Sie innerhalb von 5 Sekunden mit Schritt 1. - Wenn ein CD-Wechsler mit 12-CD-Magazin angeschlossen ist: Drücken Sie in der Wechslerbetriebsart die Taste "F" zweimal, so daß die Anzeige F aufleuchtet, und beginnen Sie innerhalb von 5 Sekunden mit Schritt 1.

Zufallswiedergabe (M.I.X.)

1 Drücken Sie bei Pause- oder Wiedergabebetrieb die M.I.X.-Taste. Die Anzeige "M.I.X." erscheint zur Bestätigung auf dem Display, und die Titel der CD werden in zufälliger Reihenfolge gespielt. Nachdem alle Titel einmal wiedergegeben wurden, wird die Zufallswiedergabe in erneuten Durchgängen endlos fortgesetzt, bis Sie die M.I.X.-Funktion wieder abschalten.

Zum Ausschalten der M.I.X.-Wiedergabe drücken Sie nochmals M.I.X., so daß sich die Anzeige M.I.X. ausschaltet.

HINWEISE

- Wenn ein CD-Wechsler mit ALL M.I.X.-Funktion angeschlossen ist, können Sie auch ALL M.I.X. auswählen. In dieser Betriebsart werden alle Titel auf allen CDs im aktuellen Magazin in willkürlicher Reihenfolge wiedergegeben.

→ M.I.X. → ALL M.I.X. → (off)

- Wenn ein CD-Wechsler mit 6-CD-Magazin angeschlossen ist: Drücken Sie in der CD-Wechslerbetriebsart die Taste "F", so daß die Anzeige F aufleuchtet, und beginnen Sie innerhalb von 5 Sekunden mit Schritt 1.

- Wenn ein CD-Wechsler mit 12-CD-Magazin angeschlossen ist: Drücken Sie in der Wechslerbetriebsart die Taste "F" zweimal, so daß die Anzeige F aufleuchtet, und beginnen Sie innerhalb von 5 Sekunden mit Schritt 1.

Programmsuchlauf

1 Drücken Sie die SCAN-Taste, um die Anspielfunktion zu aktivieren. Die einzelnen Titel der CD werden nun der Reihe nach jeweils 10 Sekunden lang angespielt.

Zum Stoppen des Suchlaufs drücken Sie die SCAN-Taste und deaktivieren die Suchlaufbetriebsart.

HINWEISE

- Wenn ein CD-Wechsler mit 6-CD-Magazin angeschlossen ist: Drücken Sie in der CD-Wechslerbetriebsart die Taste "F", so daß die Anzeige F aufleuchtet, und beginnen Sie innerhalb von 5 Sekunden mit Schritt 1.

- Wenn ein CD-Wechsler mit 12-CD-Magazin angeschlossen ist: Drücken Sie in der Wechslerbetriebsart die Taste "F" zweimal, so daß die Anzeige "F" aufleuchtet, und beginnen Sie innerhalb von 5 Sekunden mit Schritt 1.

CD-Betrieb (nur CDA-7876RB/CDA-7873R)

Anzeigen von CD-Titeln/Text

Wenn Sie Ihre CDs betitelt haben, können Sie die CD-Titel zur leichteren Orientierung bei der Wiedergabe anzeigen. Einzelheiten zum Eingeben von CD-Titeln finden Sie im Abschnitt "Betiteln von CDs" (siehe diese Seite unten). Textinformationen, zum Beispiel der CD-Name und der Titelname, werden angezeigt, wenn es sich um eine CD mit CD-Text handelt.

1 Drücken Sie die TITLE-Taste. Bei jeder Betätigung der TITLE-Taste wird zur jeweils nächsten Anzeigefunktion weitergeschaltet.

Über "CD-Titel" und "CD-Text"

CD-Titel: Bei diesem Gerät können Sie CD-Name eingeben. (siehe diese Seite unten). Der für eine CD eingegebene Name wird "CD-titel" genannt.

CD-Text: Text-kompatible CDs enthalten Textinformation wie Disc-Name und Titelnamen. Solche Information wird "CD-Text" genannt.

CD-/Wechslerbetriebsart:

• 1 Wird während der Wiedergabe einer CD mit CD-Text angezeigt. "NO TEXT" wird angezeigt, wenn die CD keine Textdaten enthält.
  • 2 Wenn kein CD-Titel gespeichert ist, wird "----" angezeigt.

HINWEISE

• Gewisse Zeichen werden je nach Schriftart von diesem Gerät unter Umständen nicht korrekt angezeigt.
• Je nach CD-Wechsler werden im Display möglicherweise nicht alle CD-Textinformationen angezeigt.
• Wenn die Funktion zum Scrollen von CD-Text (siehe Seite 25) auf "SCR MANU" eingestellt ist, halten Sie die TITLE-Taste mindestens 3 Sekunden lang gedrückt, wenn die Textinformationen nur einmal im Display durchlaufen sollen (nur TEXT DISPLAY-Betriebsart).

Betiteln von CDs

1 Drücken Sie die TITLE-Taste, und wählen Sie die Titelanzeigebetriebsart aus. Einzelheiten dazu finden Sie im Abschnitt zum Anzeigen von Name und Text auf diese Seite oben.
2 Halten Sie die TITLE-Taste mindestens 3 Sekunden lang gedrückt. Das erste Zeichen blinkt.
3 Drehen Sie den MODE-Regler (Audio Control), um den Buchstaben, die Zahl oder das Symbol für den Namen zu wählen.
4 Drücken Sie die MODE-Regler (Audio Control), um das Zeichen einzugeben. Der blinkende Cursor rückt dabei automatisch zur nächsten Eingabestelle vor. Sobald diese blinkt, können Sie das nächste Zeichen des CD-Namens wählen.

5 Führen Sie Schritte 3 und 4 wiederholt aus, um die Benennung zu vervollständigen. Wenn Sie nach Eingabe des achten Zeichens die MODE-Regler (Audio Control) drücken, wird der Name gespeichert.

Eingeben eines Namens mit weniger als 8 Zeichen (z. B. Name mit 3 Zeichen): Nach Eingeben des 3. und letzten Zeichens blinkt die 4. Eingabestelle. Gehen Sie nun zu Schritt 6 über, um die Namenseingabe zu beenden.

6 Halten Sie die TITLE-Taste mindestens 3 Sekunden lang gedrückt, um den Namen zu speichern.

HINWEISE

• Die Speicherkapazität für CD-Namen ist 18. Wenn Sie versuchen, mehr zu speichern, erscheint im Display "FULL DATA". Weitere CD-Namen können Sie nicht speichern.
• Wollen Sie einen neuen Namen eingeben, müssen Sie erst einen der zuvor eingegebenen löschen.
• Wenn Sie einen Namen löschen wollen, geben Sie für alle Zeichen das Symbol " " ein.
• Wie lang ein Titel sein kann oder wie hoch die Speicherkapazität ist, hängt vom Modell des CD-Wechslers ab.
• Wenn Sie das Gerät von der Stromversorgung trennen, werden die Namen unter Umständen gelöscht. Seien Sie beim Umgang mit dem Netzkabel also vorsichtig.

Löschen von CD-Titeln

1 Drücken Sie die TITLE-Taste, um auf Betitelung-Betrieb zu schalten. Halten Sie die Taste mindestens 3 Sekunden lang gedrückt.
2 Drücken Sie die ▶/II-Taste und halten Sie sie mindestens 2 Sekunden lang gedrückt, um die Titelsuchlaufbetriebsart zu aktivieren. Im Display blinkt der betreffende Titel.
3 Drücken Sie die Taste I ◀ ◀ DN (abwärts) oder ▶▶▶ UP (aufwärts) wiederholt, bis der zu löschen gewünschte Titel im Display erscheint.
4 Drücken Sie die ▶/II-Taste und halten Sie sie mindestens 2 Sekunden lang gedrückt, um den im Display gezeigten Titel zu löschen.
5 Halten Sie die TITLE-Taste mindestens 3 Sekunden lang gedrückt, um den Titel-Löschen-Betrieb aufzuheben.

HINWEIS

CD-TEXT-Informationen können nicht gelöscht werden.

Einstellungen für das Durchlaufen von CD-Text

Im Display dieses CD-Players können Sie bei CDs mit CD-Text den CD-Namen und die Titelnamen anzeigen lassen. Wenn ein Name länger ist als 8 Zeichen, läuft er im Display durch, so daß Sie ihn vollständig lesen können.

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt.

2 Drücken Sie wiederholt die Taste ▶▶▶UP, um "SCR" zu wählen. Bei jeder Betätigung der Taste ▶▶▶UP wird nach folgendem Schema weitergeschaltet: → FM-LV → REG → PTY31 → HI-FI/NORMAL/STABLE → AMBER * DEMO ← AUX ← SCR ← MUTE ← BEEP ← SUB ← DIM ← * nur CDA-7873R/TDA-7587R

HINWEIS

Mit der ◀◀◀ DN-Taste können Sie rückwärts durch die Funktionen schalten.

3 Drücken Sie die TUNE-Taste, um zwischen SCR AUTO und MANU umzuschalten.

• SCR AUTO: Die Anzeige mit Text rollt kontinuierlich über das Display.
• SCR MANUAL: Die Anzeige rollt nur einmal über das Display, wenn eine CD geladen wird oder wenn ein Musiktitel geändert wird.

4 Wenn Sie die Einstellung vorgenommen haben, drücken Sie die SETUP-Taste wieder, um die normale Betriebsart einzuschalten.

HINWEISE

• Die anfängliche Einstellung ist "SCR MANU".
- Im Display laufen nur CD-Text-Namen durch. CD-Titel, die Sie von Hand eingegeben haben (siehe Seite 24), lassen sich mit dieser Funktion nicht anzeigen.

NR B P.S.DN P.S.UP B.SKIP REPEAT SCAN

Cassettenwiedergabe (nur TDA-7588RB/TDA-7587R)

Einlegen/Entnehmen einer Cassette

1 Schieben Sie eine Cassette mit dem freiliegenden Band nach rechts in den Cassetteneinschub.

Wenn die Cassette eingelegt ist, beginnt die Wiedergabe automatisch, und im Display erscheint "TAPE".

2 Drücken Sie die ▲-Taste, um die Cassette auszuwerfen.

• Wenn Sie das Gerät ausschalten oder das Bedienteil abnehmen, schaltet der Logikmechanismus automatisch auf PAUSE-Betrieb. Dadurch soll verhindert werden, daß das Band durch längeres Andrücken der Andruckwalzen deformiert wird.
• Automatische Metallband-Einstellung Wenn ein Metallband eingelegt wird, stellt das Deck automatisch die Vormagnetisierung entsprechend höher ein, wie bei Metall- und andere Bändern mit hoher Vormagnetisierung ein, um optimalen Klang zu erzielen. "MTL" wird auf dem Display angezeigt.

Normale Wiedergabe und Pause

1 Legen Sie eine Cassette ein (sollte bereits eine Cassette eingelegt sein, drücken Sie die Source-Taste, um von Rundfunkempfang bzw. CD-Wechsler-Betrieb auf Cassettenwiedergabe umzuschalten). Die Wiedergabe setzt nun ein, und auf dem Display wird zur Bestätigung "TAPE" und die spielende Cassettenseite (Bandlaufrichtung △ oder γangezeigt. Am Bandende kehrt der Spieler die Laufrichtung automatisch um und spielt die andere Seite der Cassette.

2 Drücken Sie die ▶/II-Taste, um die Wiedergabe zu unterbrechen (Pause-Betrieb). "PAUSE" wird auf dem Display angezeigt. Zum Fortsetzen der Wiedergabe drücken Sie die Taste ein weiteres Mal.
3 Zum Beenden der Wiedergabe und Auswerfen der Cassette drücken Sie die ▲-Taste. Die Cassettenseitenanzeige verschwindet dabei vom Display.

Dolby-B-Rauschunterdrückung

1 Legen Sie eine mit Dolby-B-Rauschunterdrückung bespielte Cassette ein, und drücken Sie dann die NR B-Taste.

Die "B NR" wird nun auf dem Display angezeigt. Bei aktivierter Dolby-Rauschunterdrückung werden Cassetten, die mit Dolby-B-Rauschunterdrückung bespielt wurden, mit vermindertem Bandrauschen wiedergegeben. Zum Abschalten der Dolby-Rauschunterdrückung drücken Sie die Taste ein weiteres Mal.

Wiederholte Wiedergabe eines Titels

1 Wenn Sie die REPEAT-Taste drücken, wird der aktuelle Titel wiederholt gespielt. Bei aktivierter Wiederholfunktion leuchtet die Anzeige "RPT" zur Bestätigung.

Zum Abschalten der Wiederholfunktion drücken Sie die REPEAT-Taste ein weiteres Mal. Die Anzeige "RPT" erlischt dabei zur Bestätigung.

Leerstellensprungfunktion (B.SKIP)

1 Zum Abspielen von Cassetten mit 15 Sekunden oder länger andauernden unbespielten Bandabschnitten können Sie die B. SKIP-Taste drücken, um solche Leerstellen automatisch zu überspringen. Die Anzeige "B.SKIP" erscheint dabei zur Bestätigung auf dem Display. Zum Abschalten der Leerstellensprungfunktion drücken Sie die B. SKIP-Taste ein weiteres Mal, so daß die Anzeige "B.SKIP" wieder verschwindet.

Vor- und Zurückspulen des Bands

1 Wenn Sie während der Wiedergabe die I◄◄ DN- bzw. ►►I UP-Taste drücken, wird das Band schnell zurück- bzw. vorgespult.
Die Cassettenseitenanzeige ( oder blinkt dabei zur Bestätigung, während die Umspulanzeige (>> oder <<) auf dem Display "lauft".
Wenn Sie das Band bis zu seinem Anfang zurückspulen lassen, schaltet der Cassettenspieler dort automatisch auf Wiedergabe um und spielt dieselbe Seite der Cassette noch einmal. Beim Vorspulen bis zum Bandende wird die Bandlaufrichtung umgekehrt, wonach die andere Seite der Cassette spielt.
2 Drücken Sie die ▶▶▶ UP-Taste beim Vorspulen, um den Vorspulvorgang zu stoppen und die Wiedergabe fortzusetzen.
Drücken Sie die ◀◀◀ DN-Taste (abwärts) beim Rückspulen, um den Rückspulvorgang zu stoppen und die Wiedergabe fortzusetzen. Das Blinken der Bandseitenanzeige stoppt.

Programmsuchlauf

1 Wenn Sie die SCAN-Taste drücken, werden die Titel auf der Cassette der Reihe nach jeweils 10 Sekunden lang angespielt. "SCAN" wird zur Bestätigung auf dem Display angezeigt.

Drücken Sie am gewünschten Titel wieder die SCAN-Taste, um die Funktion abzuschalten.

HINWEIS

Für ordnungsgemäßen Anspielbetrieb müssen die Leerstellen zwischen den Titeln mindestens 4 Sekunden lang sein.

Manuelle Bandumkehr

1 Beim Abspielen einer Cassette können Sie mit PROG-Taste die Bandlaufrichtung umkehren, um die andere Seite der Cassette zu hören. Die Cassettenseitenanzeige ( oder informiert über die jeweilige Laufrichtung.

Titelsuchlauf

1 Um das Band schnell bis zum Anfang des spielenden Titels zurücklaufen zu lassen, tippen Sie die P.S. DN-Taste während der Wiedergabe einmal kurz an.
Für Suchlauf zu einem der davorliegenden Titel drücken Sie die Taste wiederholt, bis die gewünschte Zahl an Titelsprüngen auf dem Display angezeigt wird.
Beim ersten Antippen der Taste erscheint zunächst "PS-1" auf dem Display, wonach die Zahl bei jeder weiteren Tastenbetätigung um 1 zunimmt (bis max. "PS-9"). Die blinkende Cassettenseitenanzeige gibt an, in welcher Richtung der Suchlauf ausgeführt wird.

Wenn Sie das Band schnell bis zum Anfang des nächsten Titels vorlaufen lassen möchten, tippen Sie die P.S. UP-Taste während der Wiedergabe einmal kurz an. Für Suchlauf zu einem der nachfolgenden Titel drücken Sie die Taste wiederholt, bis die gewünschte Zahl an Titelsprüngen auf dem Display angezeigt wird. Beim ersten Antippen der Taste erscheint zunächst "PS+1" auf dem Display, wonach die Zahl bei jeder weiteren Tastenbetätigung um 1 zunimmt (bis max. "PS+9"). Die blinkende Cassettenseitenanzeige gibt an, in welcher Richtung der Suchlauf ausgeführt wird.

HINWEISE

• Der Titelsuchlauf arbeitet nur während der Wiedergabe.
• Sie können per Titelsuchlauf maximal bis zum 9. Titel in Vorwärtsrichtung bzw. bis zum 8. Titel in Rückwärtsrichtung springen.

CD-Wechsler-Wiedergabe

Bedienung des CD-Wechslers (Sonderzubehör)

Ein zusätzlich erhältlicher CD-Wechsler mit 6- oder 12-CD-Magazin kann an den CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R angeschlossen werden, wenn er Ai-NET-kompatibel ist. Wenn ein CD-Wechsler an den Ai-NET-Eingang des CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R angeschlossen ist, kann der CD-Wechsler über den CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R bedient werden. Der CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R kann mehrere Alpine CD-Wechsler steuern, wenn diese über eine bzw. zwei Multi-Wechsler-Schalteinheiten (KCA-400C) oder eine Multi-Wechsler-Schalteinheit (KCA-410C) angeschlossen werden. Erläuterungen zum Auswählen des CD-Wechslers finden Sie im Abschnitt zur Auswahl mehrerer Wechsler auf Seite 31.

HINWEISE

• Die Bedienelemente am CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R, mit denen ein CD-Wechsler gesteuert werden kann, haben nur dann eine Funktion, wenn ein CD-Wechsler angeschlossen ist.
• Die Anzeige "Changer" leuchtet im CD-Wechslerbetrieb.
- Der DVD-Wechsler (Sonderzubehör) kann über den CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R und über den CD-Wechsler gesteuert werden.

1 Drücken Sie die SOURCE-Taste, um auf CHANGER-Betrieb (Wechsler) umzuschalten. Auf dem Display ist nun "Changer" zusammen mit der CD-Nummer und der Titelnummer zu sehen.

HINWEIS

Die Quellenanzeige hängt von der angeschlossenen Tonquelle ab.

2 Drücken Sie die Disc Select-Taste (1 bis 6), die der gewünschten CD im CD-Wechsler entspricht. Die Nummer der gewählten CD erscheint auf dem Display, und die Wiedergabe setzt ein.

HINWEISE

• Nach Auswählen einer CD kann der CD-Wechsler auf dieselbe Weise bedient werden wie der CD-Player. Einzelheiten siehe Abschnitt "CD-Betrieb".
• Wenn die F-Anzeige leuchtet, arbeiten die CD-Wahltasten nicht.

Wenn ein CD-Wechsler mit 12-CD-Magazin angeschlossen ist:

Die CDs 1 bis 6 können Sie, wie beim CD-Wechsler mit 6-CD-Magazin erläutert, auswählen. Um die CDs 7 bis 12 auszuwählen, drücken Sie erst "F". Die Anzeige "D" wechselt zu "d". Drücken Sie dann die gewünschte Stationstaste. Wenn "F" aktiviert ist, können Sie mit den Stationstasten 1 bis 6 die CDs 7 bis 12 auswählen.

Musik-Sensor (Sprung)

1 Mit der ◀◀◀ DN-Taste können Sie zum Anfang des aktuellen Titels zurückgehen. Um einen der davorliegenden Titel anzufahren, tippen Sie die Taste wiederholt an, bis der gewünschte Titel erreicht ist.

Mit der ▶▶▶ UP-Taste können Sie zum Anfang des nächsten Titels vorgehen. Um einen der nachfolgenden Titel anzufahren, tippen Sie die Taste wiederholt an, bis der gewünschte Titel erreicht ist.

HINWEIS

Der Suchlauf zu einem Titel ist sowohl während der Wiedergabe als auch im Pausenzustand möglich.

Schneller Vor- und Rücklauf

1 Halten Sie die Taste I◀◀ DN (Rücklauf) bzw. ▶▶▶ UP (Vorlauf) gedrückt, bis der gewünschte Wiedergabepunkt erreicht ist.

HINWEIS

Schnellvorlauf und Rücklauf sind nur während der Wiedergabe möglich.

Wiederholte Wiedergabe eines Titels oder einer CD

1 Drücken Sie die "F"-Taste (Funktion). Die Funktionsanzeige über der Taste "F" erlischt.
2 Wählen Sie mit der REPEAT-Taste "RPT" oder "RPT ALL", um den aktuellen Titel oder die gesamte CD wiederholt abzuspielen.
Bei aktivierter Zufallswiedergabe (M.I.X.) können einzelne Titel nicht wiederholt gespielt werden.
3 Drücken Sie die "F"-Taste (Funktion) zum Umschalten auf Normalbetrieb. Die Funktionsanzeige über der Taste "F" leuchtet.

HINWEIS

Zufallswiedergabe

1 Drücken Sie die "F"-Taste (Funktion). Die Funktionsanzeige über der Taste "F" erlischt.
2 Drücken Sie die M.I.X.-Taste während der CD-Wiedergabe oder im Pausenzustand. Die Anzeige M.I.X. erscheint dabei auf dem Display. Die CD-Titel werden nun in zufälliger Reihenfolge abgespielt. Nachdem alle Titel der aktuellen CD einmal gespielt wurden, wechselt das Gerät zur nächsten CD, um deren Titel in zufälliger Reihenfolge zu spielen.
Die Wiedergabe in zufälliger Reihenfolge wird fortgesetzt, bis Sie die M.I.X.-Betrieb wieder aufheben.
Zum Abschalten der Funktion drücken Sie die M.I.X.-Taste ein weiteres Mal, so daß die Anzeige M.I.X. nicht mehr zu sehen ist.
3 Drücken Sie die "F"-Taste (Funktion) zum Umschalten auf Normalbetrieb. Die Funktionsanzeige über der Taste "F" leuchtet.

CD-Wechsler-Wiedergabe

Anspielen der CD

1 Drücken Sie die "F"-Taste (Funktion). Die Funktionsanzeige über der Taste "F" erlischt.

2 Drücken Sie die SCAN-Taste, um die ersten 10 Sekunden jedes Titels auf der CD anzuspielen. Im Display erscheint die CD-Nummer, die Meldung "SCAN" und die momentan gespielte Titelnummer.

Drücken Sie die SCAN-Taste erneut, um zum Normalbetrieb zurückzuschalten.

3 Drücken Sie die "F"-Taste (Funktion) zum Umschalten auf Normalbetrieb. Die Funktionsanzeige über der Taste "F" leuchtet.

Anzeige von CD-Titeln

Bei CDs mit eingegebenen Titeln können diese Titel angezeigt werden. (Betiteln von CDs siehe Seite 24.)

1 Drücken Sie die TITLE-Taste im CD-Betrieb. Bei jedem Tastendruck schaltet das Display um.

Betiteln von CDs

1 Drücken Sie die TITLE-Taste, um auf Betitelungs-Betrieb zu schalten. (Siehe Seite 24.)

2 Vergewissern Sie sich, daß die Funktionsanzeige über der Taste "F" leuchtet, und wählen Sie dann mit den Stationstasten die zu betitelnde CD aus.

3 Drücken Sie die TITLE-Taste mindestens 3 Sekunden lang. Die erste Stelle blinkt.

4 Drücken Sie die MODE-Taste, um das erste Zeichen zu speichern. Das Zeichen hört zu blinken auf, und das Display schaltet automatisch zum nächsten Zeichen weiter. Wenn das nächste Zeichen blinkt, wählen Sie das hier einzugebende Zeichen für den Titel.

5 Geben Sie wie in Schritt 4 oben erläutert den ganzen Namen ein. Wenn Sie das achte Zeichen eingeben, wird der Titel automatisch gespeichert. Wenn Sie einen Titel mit weniger als 8 Zeichen eingeben (z. B. einen Titel aus 3 Zeichen): Wenn Sie alle 3 Zeichen eingegeben haben, blinkt die 4. Stelle. Fahren Sie wie in Schritt 7 erläutert fort, um die Namenseingabe abzuschließen.

6 Halten Sie die Taste TITLE mindestens 3 Sekunden lang gedrückt, um den Titel zu speichern.

HINWEIS

- Wenn die Speicherkapazität für CD-Titel aufgebraucht ist, erscheint die Meldung "FULL DATA" im Display, um anzuzeigen, daß keine weiteren Titel gespeichert werden können. - Wenn Sie einen Titel löschen wollen, geben Sie für alle Zeichen das Symbol " " ein.

Löschen von CD-Titeln

1 Drücken Sie die TITLE-Taste, um auf Betitelung-Betrieb zu schalten. Halten Sie die Taste mindestens 3 Sekunden lang gedrückt.
2 Drücken Sie die ▶/II-Taste und halten Sie sie mindestens 2 Sekunden lang gedrückt, um den Titel-Löschen-Betrieb einzuschalten. Im Display blinkt der betreffende Titel.
3 Drücken Sie die Taste I ◀ ◀ DN (abwärts) oder ▶▶I UP (aufwärts) wiederholt, bis der zu löschen gewünschte Titel im Display erscheint.
4 Drücken Sie die ▶/II-Taste und halten Sie sie mindestens 2 Sekunden lang gedrückt, um den im Display gezeigten Titel zu löschen.
5 Halten Sie die TITLE-Taste mindestens 3 Sekunden lang gedrückt, um den Titel-Löschen-Betrieb aufzuheben.

Suchen nach CDs mit Namen

Wenn eine CD einen Namen hat, können Sie danach suchen. (Entsprechende Erläuterungen finden Sie im Abschnitt zum Benennen von CDs auf Seite 24.)

1 Halten Sie die T.S.M.-Taste mehr als 2 Sekunden lang gedrückt. Der Name blinkt im Display.
2 Drücken Sie die ◀◀◀ DN- oder ▶▶▶ I UP-Taste, um den gewünschten CD-Namen auszuwählen.
3 Starten Sie dann mit der T.S.M.-Taste die Wiedergabe der gewünschten CD. Das Gerät sucht die CD automatisch und beginnt mit der Wiedergabe.
4 Drücken Sie die T.S.M.-Taste mindestens 2 Sekunden lang, um die CD-Suche zu beenden.

HINWEIS

Diese Funktion steht nicht zur Verfügung, wenn Sie ein Umschaltgerät für mehrere Wechsler verwenden.

Wahl zwischen mehreren Wechslern

Das Alpine Ai-NET-System unterstützt bis zu 6 CD-Wechslers. Wenn zwei oder mehr CD-Wechsler eingesetzt werden sollen, wird die KCA-400C (Multi-Wechsler-Schalteinheit) benötigt. Mit einer Schalteinheit können bis zu 4 CD-Wechslers angeschlossen werden. Wenn Sie 2 Schalteinheiten verwenden, können Sie bis zu 6 CD-Wechslers anschließen. Wenn Sie die KCA-410C (Multi-Wechsler-Schalteinheit) verwenden, können Sie zwei Wechseler und zwei externe Ausgangsgeräte (AUX) anschließen.

1 Drücken Sie die SOURCE-Taste, um auf CD-Wechsler-Betrieb zu schalten.

Alternativ können Sie zum Umschalten auf CD-Wechsler-Betrieb die SOURCE-Taste an der Fernbedienung (RUE-4187) drücken. Zum Auswählen des gewünschten CD-Wechsler gehen Sie dann zu Schritt 3 über.

2 Drücken Sie die BAND-Taste an der RUE-4187, um den CD-Wechsler-Wahlmodus zu aktivieren.
3 Der CD-Wechslerauswahlmodus bleibt nach Schritt 2 drei Sekunden lang aktiv. Drücken Sie die BAND-Taste, bis die gewünschte CD-Wechsleranzeige im Display erscheint.

HINWEIS

Wenn der gewählte CD-Wechsler nicht angeschlossen ist, zeigt das Display "NO CHGRX" an.

Drücken Sie wiederholt auf die BAND-Taste an der Fernbedienung, bis der gewünschte Wechsler auf dem Display angezeigt wird.

4 Zum Betrieb des gewählten Wechslers siehe "CD-Wiedergabe".

HINWEIS

Nähere Einzelheiten zur externen Eingangsquelle (AUX) bei Verwendung der KCA-410C finden Sie unter "Einstellen der AUX-Betriebsart" auf Seite 10.

Funktionsweise der Fernbedienung

Bedienelemente an der Fernbedienung

nur CDA-7876RB/TDA-7588RB/TDA-7587R

HINWEIS

Die Fernbedienung wird nicht mit dem CDA-7873R geliefert, Sie können sie jedoch gesondert erwerben.

①Ein/Aus-Taste

Zum Ein- und Ausschalten des Gerätes.

② Source-Taste

Zum Auswählen der gewünschten Tonquelle.

③▶/II-Taste

Zum Umschalten zwischen Wiedergabe und Pause bei CD.

④ANGLE ▲▼-Tasten

Mit dieser Taste können Sie den Winkel des beweglichen Displays einstellen.

⑤Frequenzband/Programme-Wahltaste

Rundfunkempfang: Zum Auswählen des Frequenzbands

Das Frequenzband wird beim Drücken der Taste nach folgendem Schema gewechselt.

⑥ Lautstärketasten

Zum Anheben der Lautstärke:

Drücken Sie die △-Taste

Zum Senken der Lautstärke:

Drücken Sie die v-Taste.

⑦▲-Taste

Rundfunkempfang: Festsender-Weiterschaltung aufwärts nach folgendem Schema:

CD-Wechsler-Betrieb: CD-Wahltaste (aufwärts) Zum Weiterschalten zur nächsten CD in aufsteigender Folge.

⑧ DN-Taste

Rundfunkempfang: Sendersuchlauf abwärts CD-Betrieb: Suchlauf zum Anfang des spielenden Titels.

⑨▶▶▶ UP-Taste

Rundfunkempfang: Sendersuchlauf aufwärts CD-Betrieb: Für Vorlauf an den Anfang des nächsten Titels.

⑩▼-Taste

Rundfunkempfang: Festsender-Weiterschaltung abwärts nach folgendem Schema:

CD-Wechsler-Betrieb: CD-Wahltaste (abwärts) Zum Weiterschalten zur nächsten CD in absteigender Folge.

⑪Stummschaltungstaste

Mit dieser Taste kann die Lautstärke um 20 dB gedämpft werden. Zum Aufheben der Stummschaltung drücken Sie die Taste ein weiteres Mal.

⑫Klangprozessor-Taste \* \*

Mit dieser Taste wird der externe Klangprozessor angewählt. *

* Zur Bedienung des externen Klangprozessors richten Sie sich bitte nach den Angaben in dessen Bedienungsanleitung.
* * Diese Taste arbeitet nur in Verbindung mit einem als Option erhältlichen Ai-NET-Prozessor.

Batteriewechsel

nur CDA-7876RB/TDA-7588RB/TDA-7587R

Geeignete Batterien: zwei R03-Zellen (Größe "AAA") oder gleichwertige Trockenbatterien.

1 Öffnen des Batteriefachdeckels

Drücken Sie auf den Deckel, und ziehen Sie ihn dabei in Pfeilrichtung ab.

2 Einlegen der Batterien

Legen Sie die Batterien mit korrekt ausgerichteten Polen ein, wie in der Abbildung dargestellt.

3 Schließen des Deckels

Schieben Sie den Deckel in Pfeilrichtung, bis er hörbar einrastet.

Falls beim Betrieb ein Problem auftreten sollte, prüfen Sie bitte zunächst die in der unten abgedruckten Übersicht aufgeführten Punkte, die Ihnen die Suche nach der möglichen Ursache erleichtern sollen. Prüfen Sie bitte auch die Anschlüsse und ggf. die übrigen Anlagenkomponenten. Sollte sich das Problem nicht beseitigen lassen, wenden Sie sich bitte an einen autorisierten Alpine-Fachhändler.

Grundlegende Probleme

Gerät reagiert nicht; keine Anzeige.

• Zündung ausgeschaltet.
- Wenn das Gerät gemäß den Einbau- und Anschlußhinweisen angeschlossen ist, wird es bei ausgeschalteter Zündung nicht mit Strom versorgt.
• Bordnetz-Anschlußfehler.
- Die Anschlüsse an das Bordnetz prüfen.
- Sicherung durchgebrannt.
- Die Sicherung am Batterie-Zuleitungskabel des Geräts prüfen; ggf. durch eine neue Sicherung mit identischen Kennwerten ersetzen.
- Mikroprozessor-Fehlfunktion durch elektrische Störungen o. dgl.
- RESET-Taste mit einem Kugelschreiber oder einem anderen spitzen Gegenstand hineindrücken.

Radio

Kein Empfang.

- Antenne nicht oder schlecht angeschlossen.

- Pr üfen, ob die Antenne richtig angeschlossen ist; ggf. Antenne oder Antennenkabel auswechseln.

Suchlaufabstimmung arbeitet nicht.

• Schlechte Empfangslage.
- Tuner auf DX-Betriebsart (Nah- und Fernsenderempfang) stellen.
- Wenn es sich nicht um ein bekanntes "Empfangsloch" handelt, liegt die Antenne möglicherweise nicht an Masse oder ist nicht richtig angeschlossen.
- Die Antennenanschlüsse prüfen. Die Antenne muß an der Einbaustelle an Masse liegen.
- Antenne zu kurz. Sicherstellen, daß die Antenne ganz ausgefahren ist.
- Sollte die Antenne defekt sein, muß sie durch eine neue ersetzt werden.

Starkes Empfangsrauschen.

• Antenne zu kurz. Sicherstellen, daß die Antenne ganz ausgefahren ist.
• Sollte die Antenne defekt sein, muß sie durch eine neue ersetzt werden.
• Antenne liegt nicht an Masse.
• Sicherstellen, daß die Antenne an der Einbaustelle an Masse liegt.

CD

CD-Player/Wechsler arbeitet nicht.

- Zu hohe Umgebungstemperatur (über 50°C). - Fahrgastzelle bzw. Kofferraum abkühlen lassen.

Tonschwankungen.

- Feuchtigkeitskondensation im CD-Laufwerk. - Warten (ca. 1 Stunde), bis sich die Feuchtigkeit verflüchtigt hat.

CD kann nicht eingeschoben werden.

• Es befindet sich bereits eine CD im CD-Player.
• Werfen Sie die CD aus und entfernen Sie sie.
• Die CD ist falsch eingesetzt.
• Legen Sie die CD so ein, wie in den Anweisungen unter "CD-Betrieb" erläutert.

Schneller Vor- bzw. Rücklauf nicht möglich.

- Defekte CD.

- CD entnehmen und aussondern. Defekte CDs können das Laufwerk beschädigen.

Tonaussetzer auf schlechter Fahrbahn.

• Gerät nicht gut eingebaut.
• Gerät fest einbauen.
• CD stark verschmutzt.
• CD reinigen.
• CD verkratzt.
• Andere CD verwenden.

Tonaussetzer ohne externe Einflüsse.

• Verschmutzte bzw. verkratzte CD.
- CD reinigen. Schadhafte CDs aussondern.

Fehleranzeigen (nur bei eingebautem CD-Player)

- Mechanischer Fehler

- Drücken Sie die Taste ▲. Wenn die Fehleranzeige erlischt, legen Sie die CD erneut ein. Wenn sich das Problem mit der oben genannten Abhilfemaßnahme nicht beheben läßt, wenden Sie sich an einen ALPINE-Händler.

Cassette (nur TDA-7588RB/TDA-7587R)

Dumpfer Klang.

• Verschmutzter Tonkopf.
• Tonkopf reinigen.
• Falsche Dolby-Rauschunterdrückungseinstellung.
• Einstellung der Dolby-Rauschunterdrückungstaste prüfen.

Fehlermeldungen für CD

HI TEMP

• Schutzschaltung aktiviert (zu hohe Temperatur).
- Die Anzeige verschwindet, sobald die Temperatur wieder normale Werte angenommen hat.

T-- ---

• Keine CD eingelegt.
• Eine CD einlegen.
• Obwohl eine CD eingelegt ist, wird "T --- ---" auf dem Display angezeigt, und die CD kann weder abgespielt noch ausgeworfen werden.
• Entfernen Sie die CD folgendermaßen:
  1) Drücken Sie die ▲-Taste.
  Das bewegliche Display öffnet sich.
  2) Nach Öffnen des Displays drücken Sie die ▲-Taste erneut und halten sie mindestens 3 Sekunden lang gedrückt.

ERROR

• Mechanikfehler.
  1) Die ▲-Taste drücken, um die CD auszuwerfen. Sollte die CD sich nicht auswerfen lassen, den Alpine-Händler um Rat fragen.
  2)Wenn der Fehler nach dem Auswerfen weiterhin angezeigt wird, die ▲-Taste noch einmal drücken. Sollte auch mehrmaliges Drücken der ▲-Taste keine Abhilfe schaffen, den Alpine-Händler um Rat fragen.

HINWEIS

Wenn die Anzeige "ERROR" auf dem Display erscheint: Wenn sich CD durch Drücken der ▲-Taste nicht auswerfen läßt, den Reset-Schalter (siehe Seite 5) drücken und noch einmal die ▲-Taste drücken. Sollte die CD sich nicht auswerfen lassen, den Alpine Händler um Rat fragen.

Fehlermeldungen für CD-Wechsler

HI TEMP

• Schutzschaltung aktiviert (zu hohe Temperatur).
• Die Anzeige verschwindet, sobald die Temperatur wieder normale Werte angenommen hat.

ERROR - 01

• Störung im CD-Wechsler.
- Alpine-Händler um Rat fragen. Magazin-Auswurftaste drücken und Magazin herausziehen. Anzeige prüfen. Magazin wieder einschieben. Falls das Magazin nicht herausgezogen werden kann, den Alpine-Händler benachrichtigen.
- Magazin kann nicht ausgeworfen werden. - Magazin-Auswurftaste drücken. Wenn das Magazin nicht ausgeworfen wird, den Alpine-Händler benachrichtigen.

ERROR - 02

• Ü berzählige CD im Laufwerk.
• EJECT-Taste drücken. Nach dem Auswerfen ein leeres CD-Magazin in den CD-Wechsler schieben, um die CD zu entfernen.

NO MAGZN

• Kein Magazin im CD-Wechsler.
• Magazin einschieben.

NO DISC

• Keine CD im Fach.
• Magazinfach mit CD wählen.

UKW-TEIL

Empfangsbereich	87,5 – 108,0 MHz
Mono-Nutzempfindlichkeit	0,7 μV
Ausweichkanaltrennschärfe	90 dB
Störabstand	65 dB
Stereotrennung 35 dB

MW-TEIL

Empfangsbereich	531 – 1.602 kHz
Empfindlichkeit(IEC-Standard) 25,1 μV/28 dB

LW-TEIL

Empfangsbereich	153 – 281 kHz
Empfindlichkeit(IEC-Standard) 31,6 μV/30 dB

CD-TEIL

(nur CDA-7876RB/CDA-7873R)

Frequenzgang	5 – 20.000 Hz ( ± 1 dB)
Gleichlaufschwankungen(% WRMS)	Nicht meßbar
Gesamtklirrfaktor	0,008% (bei 1 kHz)
Dynamikumfang	95 dB (bei 1 kHz)
Rauschabstand	105 dB
Kanaltrennung	85 dB (bei 1 kHz)

CASSETTENTEIL

(nur TDA-7588RB/TDA-7587R)

Bandgeschwindigkeit	4,8 cm/s ± 0,7%
Gleichlaufschwankungen	0,06% WRMS
Rauschabstand
Mit Dolby-B-Rauschunterdrückung	68 dB
Ohne Dolby-Rauschunterdrückung	60 dB
Frequenzgang
Mit Alpine-Testband	30 bis 20.000 Hz

FERNBEDIENUNG
(nur CDA-7876RB/TDA-7588RB/TDA-7587R)

Batterien R03-Trockenzellen (Größe "AAA")

Anzahl Batterien 2

Gewicht (ohne Batterien) 50 g

ALLGEMEINES

Spannungsversorgung 14,4 Gleichspannung(11 bis 16 V zulässig)

Max. Ausgangsleistung 60 W · 4

Max. Ausgangsspannung des Subwoofers4V/10k ohms

Max. Vorverstärkerausgangsspannung2 V/10k ohms(nur CDA-7873R/TDA-7587R)5 V/10k ohms(nur CDA-7876RB/TDA-7588RB)

Tiefenregelung ±14 dB at 60 Hz

Höhenregelung ±14 dB at 10 kHz

Gewicht 1,5 kg

EINBAUMASSE

Breite 178 mm

Höhe 50 mm

Tiefe 155 mm

FRONTPARTIE

Breite 170 mm

Höhe 46 mm

Tiefe 24 mm

Änderungen der technischen Daten und des Designs zum Zwecke der Verbesserung vorbehalten.

Installation und Anschlüsse

Bitte lesen Sie die folgenden Hinweise und die Seiten 2 und 4 dieser Anleitung vor dem Installieren oder Anschließen des Geräts sorgfältig durch.

Warnung

AUF KORREKTE ANSCHLÜSSE ACHTEN.

Bei fehlerhaften Anschlüssen besteht Feuergefahr, und es kann zu Schäden am Gerät kommen.

NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND MINUS AN MASSE VERWENDEN.

Fragen Sie im Zweifelsfall Ihren Händler. Andernfalls besteht Feuergefahr usw.

VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.

Andernfalls besteht die Gefahr eines elektrischen Schlags oder Verletzungsgefahr durch einen Kurzschluß.

DAFUR SORGEN, DASS SICH DIE KABEL NICHT IN GEGENSTÄNDEN IN DER NÄHE VERFANGEN.

Verlegen Sie die Kabel wie im Handbuch beschrieben, damit sie beim Fahren nicht hinderlich sind. Kabel, die sich im Lenkrad, im Schalthebel, im Bremspedal usw. verfangen, können zu äußerst gefährlichen Situationen führen.

ELEKTRISCHE KABEL NICHT SPLEISSEN.

Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten, und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

BEIM BOHREN VON LOCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN.

Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf, die Kraftstoffleitungen und andere Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder zu blockieren. Andernfalls besteht Feuergefahr.

BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEPUNKTE VERWENDEN.

Verwenden Sie für Einbau oder Masseanschluß NIEMALS Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines anderen sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht die Gefahr, daß Sie die Kontrolle über das Fahrzeug verlieren oder ein Feuer ausbricht.

KLEINE GEGENSTANDE WIE BATTERIEN VON KINDERN FERNHALTEN.

Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschluckt.

DAS GERAT NICHT AN EINER STELLE EINBAUEN, AN DER ES BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT.

Andernfalls ist möglicherweise keine freie Sicht nach vorne gegeben, oder die Bewegungen des Fahrers sind so eingeschränkt, daß Unfallgefahr besteht.

Vorsicht

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN.

Die Verkabelung und der Einbau dieses Geräts erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben.

NUR DAS VORGESCHRIEBENE ZUBEHOR VERWENDEN UND DIESES SICHER EINBAUEN.

Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls wird das Gerät möglicherweise beschädigt, oder es läßt sich nicht sicher einbauen. Wenn sich Teile lösen, stellen diese eine Gefahrenquelle dar, und es kann zu Betriebsstörungen kommen.

DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.

Verlegen Sie die Kabel so, daß sie sich nicht in beweglichen Teilen wie den Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. So verhindern Sie eine Beschädigung der Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigung durch die Metallkanten der Bohrung.

DAS GERAT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

Bauen Sie das Gerät so ein, daß es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen.

Vorsichtsmaßregeln

• Trennen Sie unbedingt das Kabel vom negativen (–) Pol der Batterie, bevor Sie den CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R installieren. Dadurch vermeiden Sie die Gefahr einer Beschädigung des Geräts, falls es zu einem Kurzschluß kommt.
• Schließen Sie die farbcodierten Leitungen wie im Diagramm angegeben an. Falsche Verbindungen können zu Fehlfunktionen am Gerät oder zu Beschädigungen am elektrischen System des Fahrzeugs führen.
• Wenn Sie Anschlüsse an das elektrische System des Fahrzeugs vornehmen, berücksichtigen Sie bitte alle werkseitig bereits installierten Komponenten (z. B. Bord-Computer). Zapfen Sie nicht die Leitungen solcher Komponenten an, um dieses Gerät mit Strom zu versorgen. Wenn Sie den CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R an den Sicherungskasten anschließen, achten Sie darauf, daß die Sicherung für den Stromkreis, an den Sie den CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R anschließen wollen, einen geeigneten Ampere-Wert aufweist. Andernfalls kann es zu Schäden am Gerät und/oder am Fahrzeug kommen. Wenden Sie sich im Zweifelsfall bitte an Ihren ALPINE-Händler.
• Der CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R ist mit Cinchbuchsen ausgestattet, die den Anschluß an andere Geräte mit entsprechenden Buchsen (z.B. Verstärker) ermöglichen. Zum Anschließen eines anderen Geräts werden unter Umständen Steckeradapter benötigt. Lassen Sie sich diesbezüglich von Ihrem Alpine-Händler beraten.
• Die Minusadern (–) der Lautsprecherkabel an Minusklemmen (–) anschließen! Die Minusadern für rechten und linken Kanal dürfen nicht zusammengeschlossen oder an der Karosserie an Masse gelegt werden.

WICHTIG!

Notieren Sie sich die Seriennummer des Geräts bitte an der unten angegebenen Stelle, und bewahren Sie die Notiz auf. Das Schild mit der Seriennummer befindet sich an der Unterseite des Geräts.

SERIENNUMMER: ____ EINBAUDATUM: ____ EINGEBAUT VON: ____ GEKAUFT BEI: ____

Installation

Vorsicht

Wenn Sie das Gerät im Auto einbauen, nehmen Sie das abnehmbare Bedienteil nicht ab.

Wenn Sie das abnehmbare Bedienteil zur Installation abnehmen, könnten Sie zu fest auf die Metallplatte drücken, auf der das Bedienteil angebracht wird, und diese dadurch verbiegen.

Ziehen Sie den Einbaurahmen vom Hauptgerät ab (siehe "Ausbau" auf diese Seite). Schieben Sie den Einbaurahmen dann in das Armaturenbrett.

CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R

Falls Ihr Fahrzeug mit einer Stützhalterung versehen ist, drehen Sie die lange Sechskantschraube in die Rückseite des CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R und stecken danach die Gummikappe auf den Schraubenkopf. Sollte keine Stützhalterung vorhanden sein, muß das Gerät mit Hilfe einer Stützleiste (nicht mitgeliefert) fixiert werden. Schließen Sie die Kabel des CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R gemäß den Anweisungen im Abschnitt ANSCHLÜSSE an.

HINWEIS

Als Schraube • verwenden Sie eine geeignete Schraube für die Chassis-Gehäusebefestigung.

3 Schieben Sie den CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R bis zum Anschlag in das Armaturenbrett. Vergewissern Sie sich, daß die Verriegelungsstifte gut einrasten. Schieben Sie das Gerät hierzu fest in das Armaturenbrett, und drücken Sie die Verriegelungsstifte dabei mit einem kleinen Schraubendreher nach unten. Der Rastmechanismus sorgt für einen wackelfreien Sitz und verhütet, daß das Gerät aus Versehen aus dem Armaturenbrett gezogen wird. Bringen Sie danach das Bedienteil wieder an.

Ausbau

1 Nehmen Sie das Bedienteil vom Gerät ab.
2 D r ücken Sie die Verriegelungsstifte mit einem kleinen Schraubendreher (oder einem ähnlichen Werkzeug) hoch (siehe Abb. oben). Nach dem Lösen der ersten Verriegelung ziehen Sie das Gerät ein wenig heraus, so daß der Stift beim Lösen der zweiten Verriegelung nicht wieder eingreifen kann.
3 Ziehen Sie das Gerät mit gelösten Verriegelungsstiften aus dem Einbaurahmen.

CDA-7876RB/CDA-7873R/TDA-7588RB/TDA-7587R
Schrauben (M5 · 8) (Beiliegend)

Installation und Anschlüsse

Anschlüsse

* Tiefsttonlautsprecher ausgeschaltet (OFF): Der Ton wird über die Hecklautsprecher ausgegeben. Tiefsttonlautsprecher eingeschaltet (ON): Der Ton wird über den Tiefsttonlautsprecher ausgegeben.
Erläuterungen zum Ein- und Ausschalten des Tiefsttonlautsprechers finden Sie unter "Ein- und Ausschalten des Subwoofers" auf Seite 8.

①Antennenbuchse

Hier wird der mitgelieferte ISO-Antennen-Konversionsstecker angeschlossen.

② Eingangskabel für Tonunterbrechung (Rosa/Schwarz)

Dieses Kabel wird mit dem Audio-Schnittstellen-ausgang eines zellularen Funktelefons verbunden, an dem bei Anrufen Masse anliegt.

③Ferneinschaltkabel (Blau/Weiß)

Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel des Verstärkers bzw. Signalprozessors.

④Dimmer-Kabel (Orange)

Dieses Kabel kann an das Kabel für die Beleuchtung der Instrumente im Fahrzeug angeschlossen werden. Dadurch kann die Dimmer-Steuerung im Fahrzeug auch die Hinter-grundbeleuchtung des Gerätes regulieren.

⑤ Kabel für geschaltete Spannungsversorgung (Zündung) (Rot)

Schließen Sie dieses Kabel an eine freie Klemme im Sicherungskasten oder eine andere nicht belegte Versogungsleitung an, die bei eingeschalteter Zündung bzw. in Position ACC (+) 12 V liefert.

⑥Motorantennenkabel (Blau)

Verbinden Sie dieses Kabel mit dem +B-Anschluß der Motorantenne, falls vorhanden.

HINWEIS

Dieses Kabel darf nur zum Steuern der Motorantenne des Fahrzeugs verwendet werden. Verwenden Sie dieses Kabel nicht zum Einschalten eines Verstärkers, eines Signalprozessors usw.

⑦Sicherungshalter (20 A)

⑧ Batteriekabel (Gelb)

Verbinden Sie dieses Kabel mit dem Pluspol (+) der Fahrzeugbatterie.

Für das Batteriekabel und die Batterieverbindung Verwenden Sie ein Batterieverlängerungskabel (20 A) (separat erhältlich), und verbinden Sie es direkt mit dem Pluspol (+) der Fahrzeugbatterie.

⑨ISO-Spannungsversorgungs-Steckverbinder

⑩Massekabel (Schwarz)

Legen Sie dieses Kabel an einem geeigneten Punkt der Karosserie an Masse. Achten Sie darauf, daß der gewählte Punkt lack- und fettfrei ist, und schrauben Sie das Kabel mit der mitgelieferten Blechschraube gut fest.

⑪Ai-NET-Anschluß

Diesen Anschluß können Sie mit dem Ausgang oder Eingang eines anderen Ai-NET-fähigen Geräts (CD-Wechsler, Equalizer usw.) verbinden.

⑫ Systemschalter

Wenn Sie einen Prozessor mit Ai-NET-Funktion anschließen, bringen Sie diesen Schalter in die Position EQ/DIV. Ist kein Gerät angeschlossen, lassen Sie den Schalter in der Position NORM.

HINWEIS

Schalten Sie das Gerät unbedingt aus, bevor Sie den Schalter umstellen.

⑬Stromversorgungsanschluß

⑭ ISO-Steckverbinder (Lautsprecherausgänge)

⑮ Kabel für linken Hecklautsprecher (+) (Grün)

⑯ Kabel für linken Hecklautsprecher (−) (Grün/Schwarz)

⑰ Kabel für linken Frontlautsprecher (+) (Weiß)

⑱ Kabel für linken Frontlautsprecher (−) (Weiß/Schwarz)

⑲ Kabel für rechten Frontlautsprecher (−) (Grau/Schwarz)

⑳ Kabel für rechten Frontlautsprecher (+) (Grau)

②1 Kabel für rechten Hecklautsprecher (−) (Violett/Schwarz)

⑳ Kabel für rechten Hecklautsprecher (+) (Violett)

②3 Fernbedienungs-Schnittstellenstecker An die Fernbedienungs-Schnittstellenbox.

②4 Ai-NET-Kabel (mit dem CD-Wechsler geliefert)

⑲Cinch-Ausgangsbuchsen für vordere Lautsprecher Die ROTE Buchse ist für den rechten Kanal und die WEISS für den linken.

⑳Cinch-Ausgangsbuchsen für Hecklautsprecher Die ROTE Buchse ist für den rechten Kanal und die WEISS für den linken.

⑳Cinch-Ausgangsbuchsen für Subwoofer Die ROTE Buchse ist für den rechten Kanal und die WEISS für den linken.

⑳Gleichspannungswandler (nur CDA-7876RB/TDA-7588R)

HINWEISE

- Installieren Sie den Gleichspannungswandler nicht an einem Ort, an dem er Wasser ausgesetzt ist, wie zum Beispiel unter dem Bodenbelag oder der Klimaanlage. Andernfalls kann es zu Fehlfunktionen kommen.

- Bündeln Sie das Kabel des Gleichspannungswandlers nicht mit Audiokabeln. Andernfalls können im System Störgeräusche auftreten.

- Halten Sie den Gleichspannungswandler von den Antennenkabeln und der Rückseite des Geräts fern. Andernfalls kann es beim Empfang von Radioprogrammen zu Störgeräuschen kommen.

Zur Verhütung von Störeinstreungen.

- Achten Sie beim Einbau darauf, daß das Gerät und die Anschluß und Verbindungskabel mindestens 10 cm vom nächsten Kabelbaum des Fahrzeugs entfernt sind.

- Verlegen Sie die Batterieanschlußkabel so weit wie möglich entfernt von anderen Kabeln.

- Schließen Sie das Massekabel an einem Punkt der Karosserie an, der eine ausreichend große Kontaktfläche bietet (falls erforderlich, Farbe, Verschmutzungen oder Fett an diesem Punkt entfernen).

- Falls Sie ein als Sonderzubehör erhältliches Entstörfilter verwenden, sollten Sie es möglichst weit vom Gerät entfernt in das Netz schalten. Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.

- Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
