BEDIENUNGSANLEITUNG GZ 8209E Guzzanti

Sehr geehrter Kunde,

es ist unser Ziel, Ihnen ein Produkt höchster Qualität zu liefern. Es wurde in unseren modernen Werken sorgfältig hergestellt, in Übereinstimmung mit dem Konzept der Gesamtqualität.

Wir empfehlen Ihnen deshalb, diese Gebrauchsanleitung vor der ersten Verwendung des Gerätes aufmerksam zu lesen und dann für eventuelle Verwendung in der Zukunft aufzubewahren.

Anmerkung: Diese Gebrauchsanleitung wurde für mehrere Modelle vorbereitet. Ihr Gerät muss über einige Funktionen, die in dieser Gebrauchsanleitung beschrieben sind, nicht verfügen.

Unsere Geräte sind zur Verwendung im Haushalt bestimmt, nicht zu kommerziellen Zwecken.

„Das Gerät entspricht der WEEE-Richtlinie.“

INHALT

WICHTIGE HINWEISE 4
BESCHREIBUNG DES GERÄTES 5
BEDIENFELD 6
WICHTIGE HINWEISE 7
BEIM EINBAU-BACKOFEN UNTER DEM KOCHFELD 9
INSTALLATION DES KOCHFELDES....9
GRÖSSE DES AUSSCHNITTES IM SCHRANK UND INSTALLATION IHRES KOCHFELDES....11
INSTALLATIONSORT 12
BELÜFTUNG DES RAUMES 12
ÜBERGANG AUS ERDGAS ZU FLÜSSIGGAS UND UMGEKEHRT 13
GAS - SICHERHEITSEINRICHTUNG (FFD).... 13
VERWENDUNG IHRES KOCHFELDES 14
DURCHMESSER DES TOPFES.... 15
WOK-BRENNER 15
VERWENDUNG DES KOCHFELDES.... 16
REINIGUNG UND PFLEGE....16
PROBLEME UND LÖSUNGEN 17
ÖKOLOGISCHE ENTSORGUNG 19
VERPACKUNGSHINWEISE....19

WICHTIGE HINWEISE

1. WARNUNG: Das Gerät muss vor jeder Reinigung, Pflege, Reparatur oder Anpassung vom Strom getrennt werden.
2. WARNUNG: Sämtliches Kochen mit Fett und Öl kann gefährlich sein und Brand verursachen.
3. WARNUNG: Brandgefahr; bewahren Sie auf dem Kochfeld keine Lebensmittel auf.
4. WARNUNG: Das Gerät kann während der Verwendung heiß werden. Halten Sie kleine Kinder fern vom Gerät.
5. WARNUNG: Dieses Gerät und seine Komponenten werden während der Verwendung heiß.
6. Die Information, ob das Gerät für Flüssig- oder Erdgas voreingestellt ist, finden Sie auf dem Typenschild.
7. Dieses Gerät ist an kein System der Ableitung von Abgasen angeschlossen. Dieses Gerät muss in Übereinstimmung mit den gültigen Vorschriften angeschlossen und installiert werden. Achten Sie auf gute Belüftung.
8. Die Verwendung des Gaskochfeldes erhöht die Feuchtigkeit und Menge der Abgase im Raum, wo sich das Gerät befindet. Vergewissern Sie sich während der Verwendung des Gerätes, dass die Küche gut belüftet wird. Behalten Sie natürliche Belüftungsöffnungen oder installieren Sie ein mechanisches Belüftungssystem (Dunstabzugshaube). Bei ständiger Verwendung des Gerätes kann zusätzliche Belüftung notwendig sein, z.B. Öffnen des Fensters oder Erhöhung der Leistungsstufe beim mechanischen Belüftungssystem.
9. WARNUNG: Dieses Gerät ist nur zum Kochen bestimmt. Es darf nie zu anderen Zwecken verwendet werden, z.B. zum Beheizen des Raumes.
10. "Dieses Gerät muss in Übereinstimmung mit gültigen Richtlinien und in einem gut belüfteten Raum installiert werden. Lesen Sie vor der Installation und Verwendung des Gerätes diese Gebrauchsanleitung."
11. „Machen Sie sich vor der Installation des Gerätes mit den örtlichen Bedingungen (Gastyp und Gasdruck) vertraut und vergewissern Sie sich, dass die Einstellung des Gerätes geeignet ist.“
12. „Diese Hinweise gelten für Länder, deren Symbole auf dem Gerät angegeben sind. Bei Ländern, deren Symbol auf den Gerät fehlt, muss die Installation des Gerätes örtlichen Bedingungen angepasst werden. Lesen Sie sorgfältig technische Hinweise.“
13. Die Zündung darf maximal 15 Sekunden dauern. Falls sich der Brenner binnen 15 Sekunden nicht entzündet, öffnen Sie die Tür und/oder warten Sie mindestens 1 Minute, bis Sie wieder versuchen, den Brenner anzuzünden.
14. Verwenden Sie zur Reinigung des Gerätes keine Dampfreiniger.
15. Versuchen Sie NIE, den Brand mit Wasser zu löschen. Trennen Sie das Gerät zuerst vom Stromnetz und dann verdecken Sie die Flammen z.B. mit Topfdeckel oder Küchentuch.
16. Kinder bis 8 Jahre dürfen das Gerät ohne Aufsicht nicht verwenden.
17. Seien Sie vorsichtig und berühren Sie keine heißen Komponenten des Gerätes.
18. Dieses Gerät dürfen Kinder ab 8 Jahren und Personen mit begrenzten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnden Erfahrungen und Kenntnissen nicht verwenden, es sei denn, sie befinden sich unter Aufsicht einer Person, die für ihre Sicherheit verantwortet, oder sie wurden mit der sicheren und sachgemäßen Verwendung des Gerätes vertraut gemacht und verstehen eventuelle Risiken.

BESCHREIBUNG DES GERÄTES

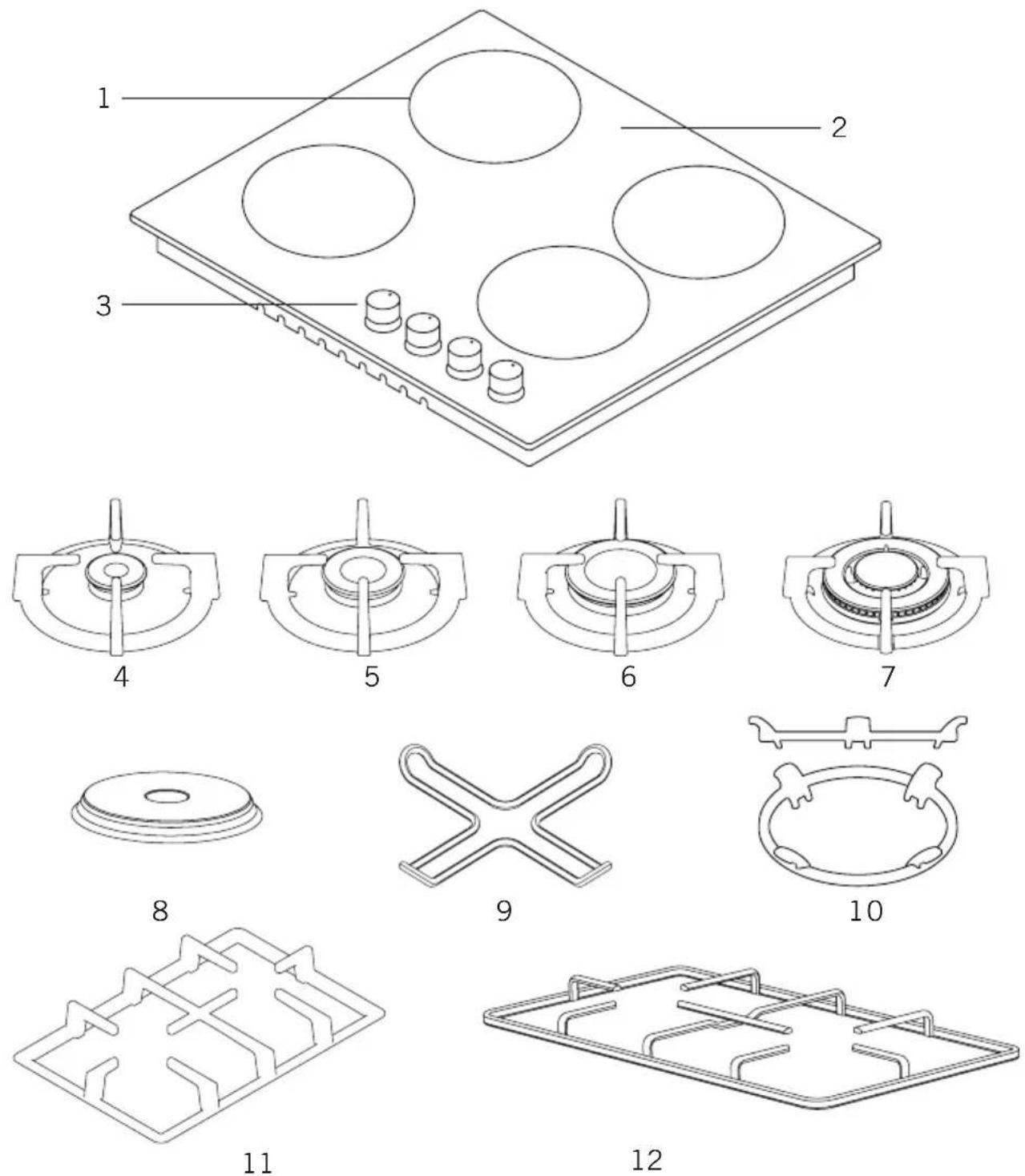

1- Position des Brenners
2- Glas- oder Metalloberfläche
3- Drehwähler
4- Kleiner Brenner
5- Mittlerer Brenner
6- Großer Brenner

7- Wok-Brenner
8- Kochfeld
9- Adapter für Kaffeekanne
10- Adapter für Wok-Brenner
11- Gusstopfträger
12- Emailtopfträger

BEDIENFELD


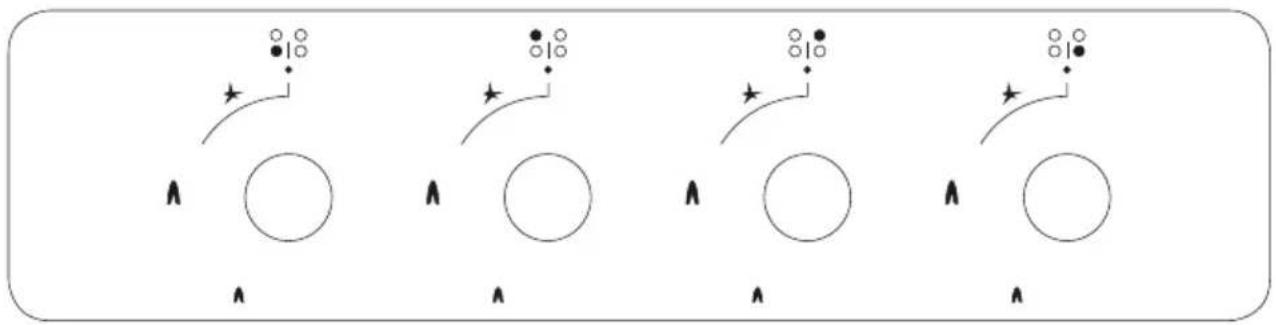

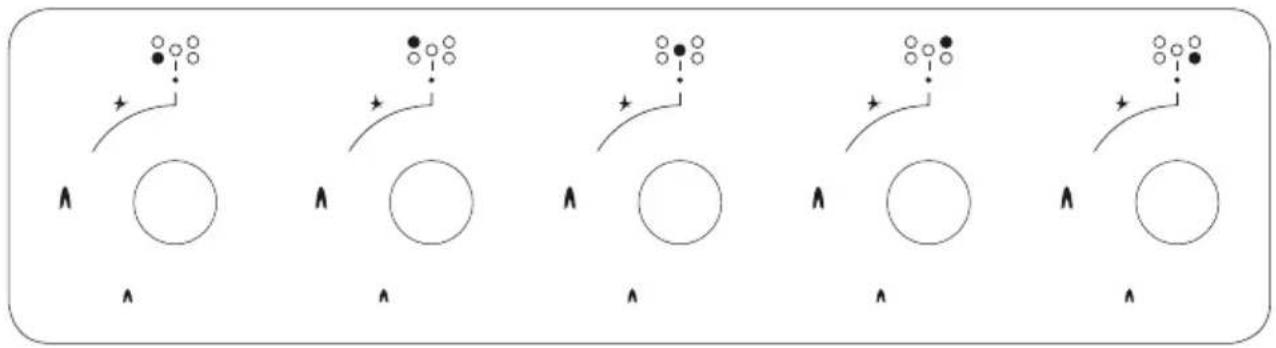

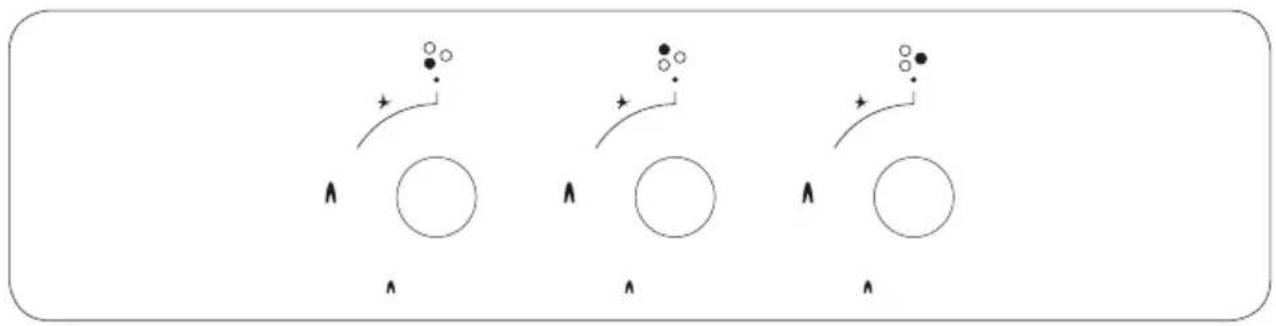

Bedienfeld - Kochfeld 70-90 cm und 100 cm

Bedienfeld - Kochfeld 60 cm

Der Anschluss des Gerätes ans Stromnetz darf nur von einer qualifizierten Person durchgeführt werden.

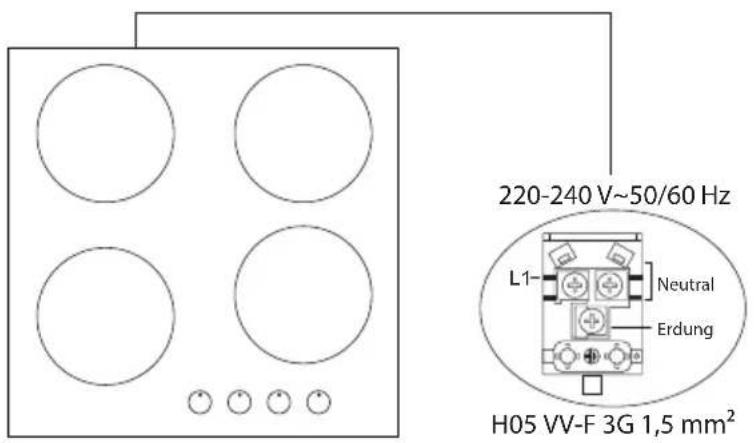

220-240 V~50/60 Hz L1- Neutral Erdung H05 VV-F 3G 1,5 mm²

Anschluss ans Stromnetz und Sicherheit

1. Die Angaben zur Spannung sind auf dem Typenschild des Gerätes angeführt.
2. Dieses Gerät ist an keine Einrichtung zur Ausleitung von Abgasen angeschlossen. Es muss in Übereinstimmung mit der gültigen Richtlinie für Montage angeschlossen und installiert werden.
3. Es muss eine ausreichende Belüftung des Gerätes auch nach der Installation gesichert werden.
4. Ihr Gerät muss an eine Sicherung entsprechender Größe angeschlossen werden. Wir empfehlen Ihnen, sich in dieser Hinsicht an eine autorisierte Servicestelle zu wenden.
5. Ihr Gerät ist für die Stromversorgung 220-240 V 50/60 Hz bestimmt.
6. Falls sich die Stromversorgung von diesen Daten unterscheidet, wenden Sie sich bitte an eine autorisierte Servicestelle.
7. Ihr Gerät darf nur an eine sachgemäß geerdete Steckdose angeschlossen werden. Falls sich dort, wo das Gerät installiert werden soll, keine passende Steckdose findet, kontaktieren Sie sofort eine autorisierte Servicestelle. Der Hersteller trägt keine Verantwortung für Beschädigungen, die durch den Anschluss des Gerätes an eine ungeerdete Steckdose verursacht wurden.
8. Der Netzstecker des Gerätes muss sich so nah wie nur möglich der geerdeten Steckdose befinden, damit kein Verlängerungskabel verwendet werden muss.
9. Das Netzkabel darf keine heißen Teile des Gerätes berühren. Halten Sie das Netzkabel fern von scharfen Kanten und Ecken.
10. Das beschädigte Netzkabel darf nur vom Hersteller, Techniker des Kundendienstes oder von einer ähnlich qualifizierten Person ausgetauscht werden, um Gefahr zu vermeiden.
11. Ein unsachgemäß durchgeführter Anschluss ans Stromnetz kann das Gerät beschädigen. In solchem Fall verlieren Sie das Recht auf Gewährleistung. Nur eine autorisierte Servicestelle darf den Anschluss Ihres Gerätes ans Stromnetz durchführen.
12. Beim Betrieb des Kochfeldes können einige Teile heiß werden. Diese Teile bleiben auch nach dem Ausschalten des Kochfeldes noch eine Weile heiß. Halte Sie die Kinder ständig fern vom Gerät und lassen Sie sie nie ohne Aufsicht. Berühren Sie die Oberfläche des Kochfeldes, wenn Warnindikatoren blinken. Die Warnindikatoren signalisieren nach dem Ausschalten des Gerätes, welche Teile noch heiß und gefährlich sind. (Glaskeramik-Kochfelder)

Gasanschluss und Sicherheit

1. Um LPH anzuschließen (Gasflasche), befestigen Sie die Metallklemme zum LPG-Schlauch (Gasflasche). Befestigen Sie den Schlauchrand zum Schlauchkonnektor hinter dem Gerät und drücken Sie das Schlauchende, das Sie in warmem Wasser aufgewärmt haben. Dann befestigen Sie die Klemme an das Schlauchende und ziehen Sie sie mit dem Schraubenzieher an. Die Dichtung und der Schlauchkonnektor sind auf der folgenden Abbildung zu finden.

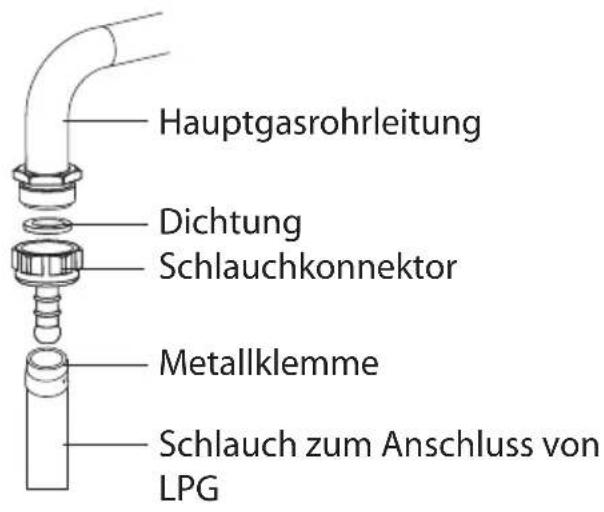

Hauptgasrohrleitung Dichtung Schlauchkonnektor Metallklemme Schlauch zum Anschluss von LPG

ANMERKUNG: Der Regulator, der an LPG (Gasflasche) angeschlossen wird, muss über die Funktion 300 mmSS verfügen.

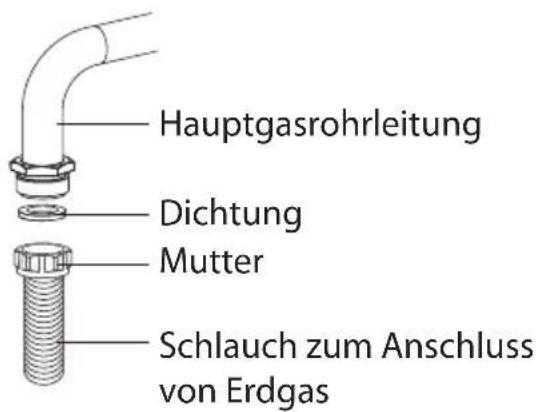

Hauptgasrohrleitung Dichtung Mutter Schlauch zum Anschluss von Erdgas

1. Nur eine autorisierte Servicestelle darf den Anschluss von Erdgas durchführen. Geben Sie Dichtung in die Mutter auf dem Rand des Schlauches zum Anschluss von Erdgas. Mit dem Drehen der Mutter befestigen Sie den Schlauch zur Gaszufuhr. Beenden Sie den Anschluss mit einer Kontrolle des Gasausströmens.

Der Anschluss des Gasschlauches und der Stromanschluss dürfen nicht in der Nähe von heißen Flächen führen, z.B. im hinteren Teil des Gerätes. Der Gasschlauch muss in einem breiten Winkel angeschlossen werden, um Bruch zu vermeiden. Die Bewegung des Gerätes, das an die Gaszufuhr angeschlossen wurde, kann zum Gasausströmen führen.

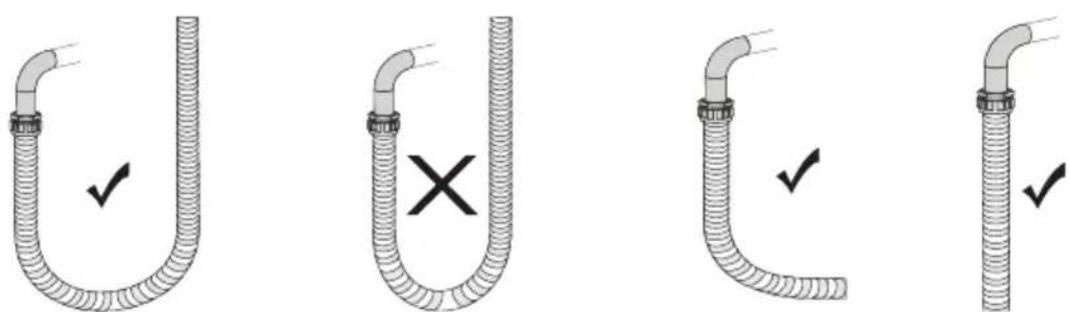

Richtig Falsch Richtig Richtig

1. Schließen Sie das Gerät an einen Gashahn, der sich so nah wie möglich befindet, an, um Gasausströmen zu vermeiden. Aus Sicherheitsgründen muss der verwendete Schlauch maximal 125 cm und minimal 40 cm lang sein.
2. Verwenden Sie während der Kontrolle von Gasausströmen nie Feuerzeug, Zündhölzer, brennende Zigarette oder ähnlichen Brennstoff.
3. Bedecken Sie die Verbindungsstelle mit Seife. Bei Undichtheit und Gasausströmen erscheint Schaum im betreffenden Gebiet.
4. Bei Installation des Kochfeldes in einen Schrank oder eine Schublade ist es notwendig, eine Schutzplatte mit Minimalöffnung von 15 mm über das Kochfeld zu befestigen.

BEIM EINBAU-BACKOFEN UNTER DEM KOCHFELD

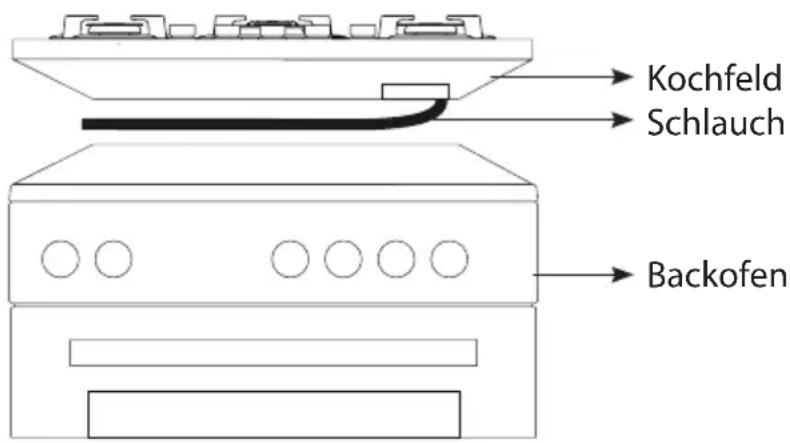

Kochfeld Schlauch Backofen

Abbildung 1

Die Gasrohrleitung muss so angeschlossen werden, dass sie den Backofen, scharfe Kanten und Ecken nicht berührt. Außerdem darf sie nicht geknickt oder deformiert werden. Der Gasanschluss muss auf der rechten Seite des Kochfeldes durchgeführt werden. Befestigen Sie den Schlauch mit einer Klemme.

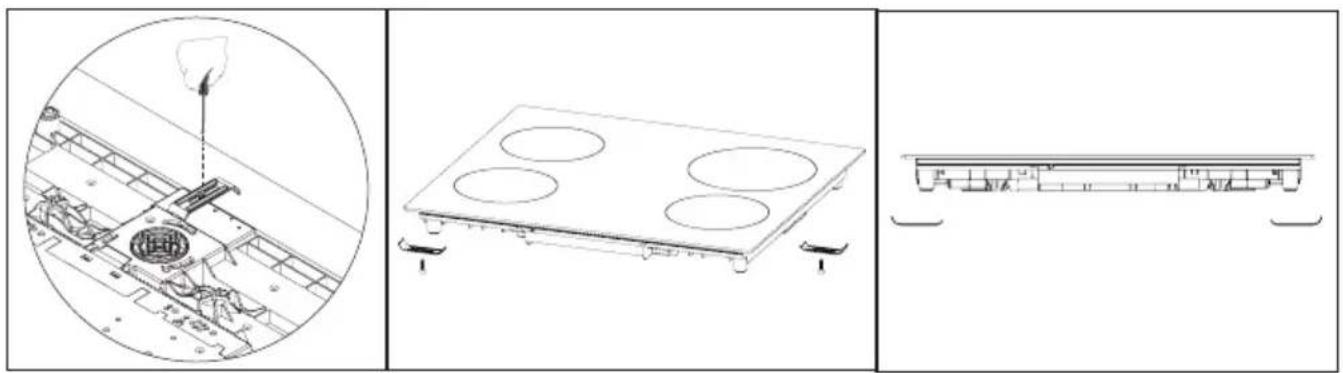

INSTALLATION DES KOCHFELDES

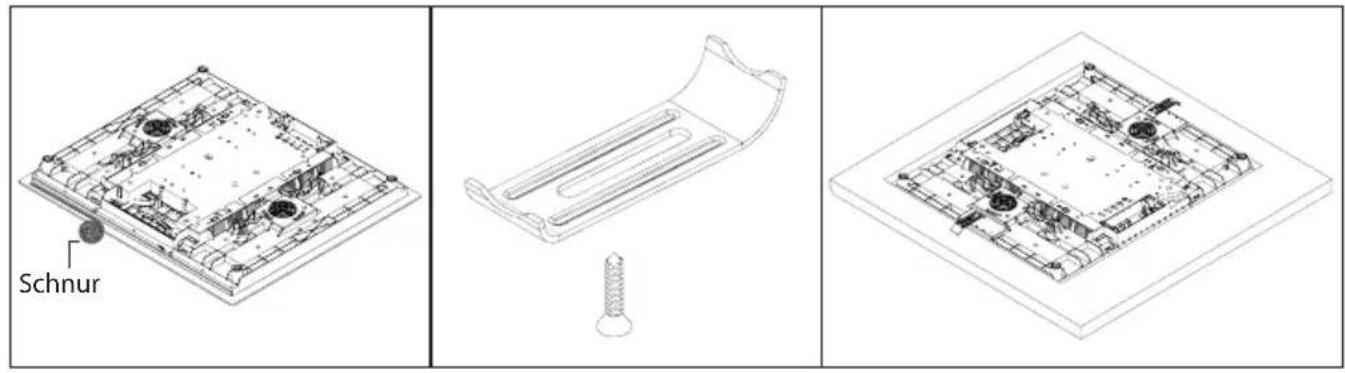

1. Beseitigen Sie Brenner, Brennerdeckel und Grill.
2. Drehen Sie das Kochfeld nach unten und legen Sie es auf eine ebene Fläche.
3. Um Eindringen von Fremdstoffen und Flüssigkeiten zwischen das Kochfeld und die Trennwand zu verhindern, tragen Sie die mitgelieferte Paste auf die Unterseiten des Trennbodens auf. Füllen Sie mit der Paste auch Lücken in den Ecken.
4. Drehen Sie das Kochfeld um und legen Sie es auf den Trennboden.
5. Befestigen Sie das Kochfeld mit Hilfe von mitgelieferten Klemmen und Schrauben. Auf der folgenden Seite finden Sie Abbildungen zur Montage des Kochfeldes.

Schnur

1. Falls das Gerät in einer Schublade installiert ist und es möglich ist, die Unterseite des Gerätes zu berühren, muss dieser Teil durch einen Zwischenboden aus Holz getrennt werden.

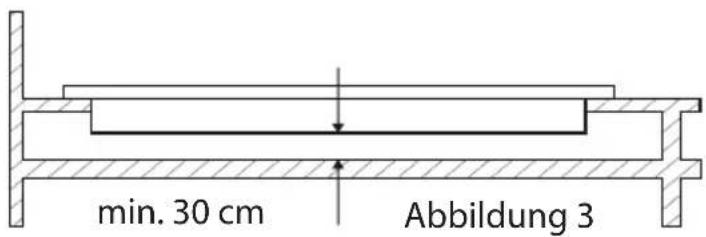

min. 30 cm Abbildung 3

1. Bei Montage des Kochfeldes in einen Schrank, wie oben angegeben, muss ein Zwischenboden installiert werden, der den Schrank und das Kochfeld trennt. Falls das Kochfeld auf einen Einbau-Backofen installiert wird, ist dies nicht notwendig.

2. Falls Ihr Kochfeld neben der linken oder rechten Wand installiert wird, muss der Abstand zwischen der Wand und dem Kochfeld mindestens 50 mm sein.

GRÖSSE DES AUSSCHNITTES IM SCHRANK UND INSTALLATION IHRES KOCHFELDES

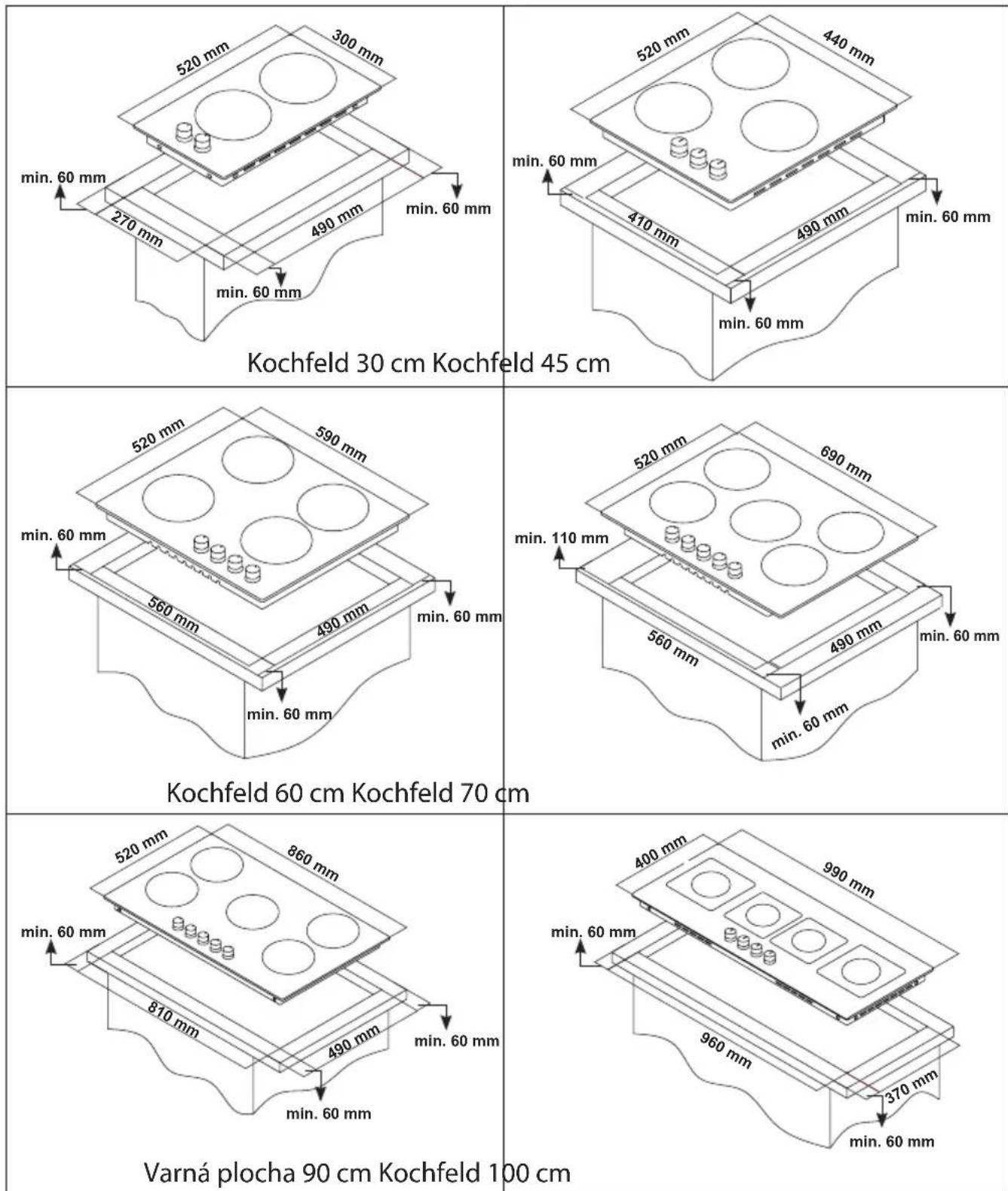

Schauen Sie sich vor der Installation des Kochfeldes und dem Ausschneiden der Öffnung für das Kochfeld folgende Abbildungen und Maße an.

INSTALLATIONSORT

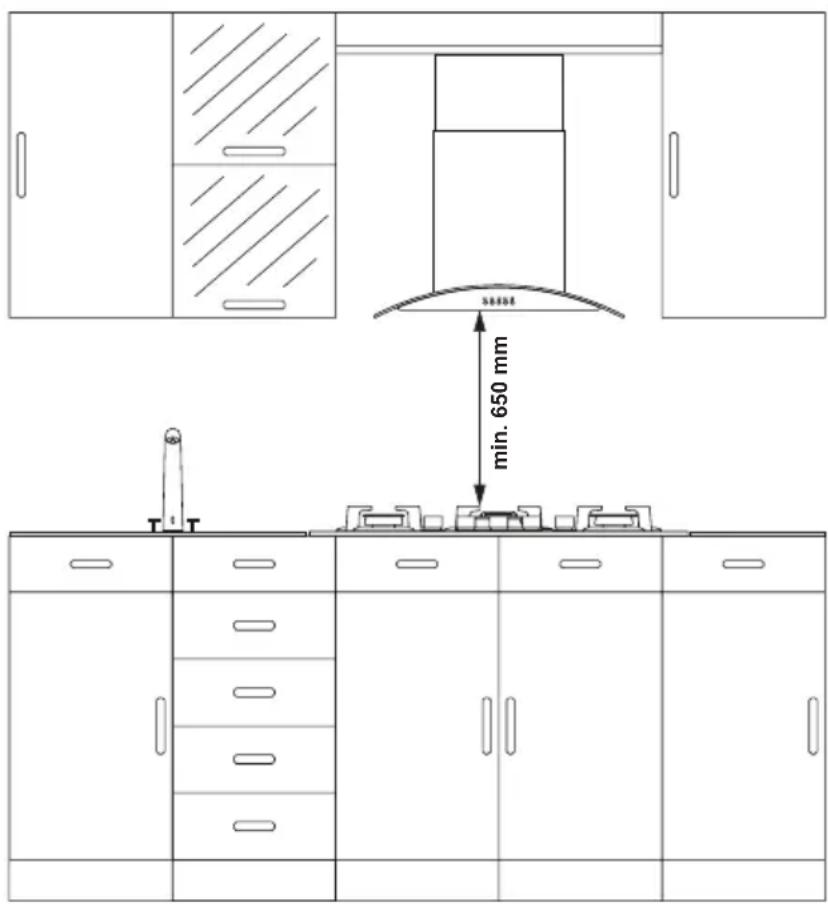

min. 650 mm 34888

Das Gerät wurde in Übereinstimmung mit üblichen Küchenschränken entworfen. Zwischen dem Gerät und den Schrankwänden muss es einen Sicherheitsabstand geben.

Falls eine Dunstabzugshaube über Ihrem Gerät installiert wird, richten Sie sich bei der Installation nach den Empfehlungen des Herstellers von Dunstabzugshaube (minimaler Abstand der Dunstabzugshaube vom Kochfeld ist 65 cm).

Die Öffnung, in die das Kochfeld eingebaut wird, muss den Maßen des Kochfeldes entsprechen.

Bei der Installation des Gerätes

müssen sämtliche Regeln in örtlichen Richtlinien für Elektrogeräte eingehalten werden.

BELÜFTUNG DES RAUMES

Die zum Brennen notwendige Luft wird aus der Luft im Raum gewonnen und Abgase werden direkt im Raum ausgeströmt. Eine gute Belüftung des Raumes ist Voraussetzung für den sicheren Betrieb des Gerätes. Falls es sich kein Fenster im Raum befindet oder falls es nicht möglich ist, den Raum zu belüften, ist es notwendig, eine Ergänzungsbelüftung zu installieren. Im Raum mit nach draußen führender Tür ist jedoch keine Belüftungsöffnung notwendig.

Raumgröße Belüftungsöffnung
Kleiner als 5 m^3 min. 100 cm^2
Zwischen 5 m^3 - 10 m^3 min. 50 cm^2
Größer als 10 m^3 nicht notwendig
Im Keller oder Erdgeschoss min. 65 cm^2

ÜBERGANG AUS ERDGAS ZU FLÜSSIGGAS UND UMGEKEHRT

1. Schließen Sie die Gas- und Stromzufuhr. Falls das Kochfeld heiß ist, lassen Sie es abkühlen.
2. Verwenden Sie zur Änderung der Einspritzdüse einen Schraubenzieher, der auf der Abbildung 4 zu sehen ist.
3. Demontieren Sie den Brennerdeckel und den Brenner, damit die Einspritzdüse gut zu sehen ist, siehe Abbildung 5.
4. Demontieren Sie die Einspritzdüse, indem Sie sie nach rechts drehen, und tauschen Sie sie gegen einen neue, siehe Abbildung 6.

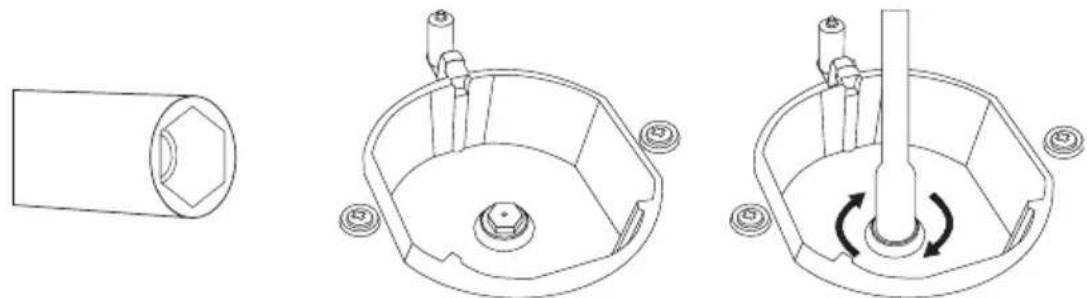

Abbildung 4 Abbildung 5 Abbildung 6

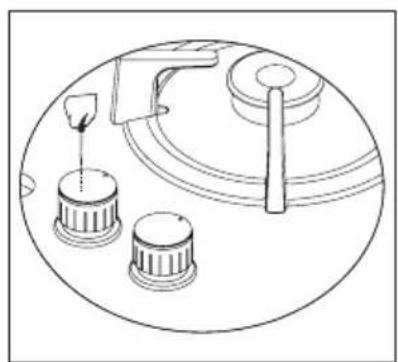

1. Demontieren Sie dann die Drehwähler des Kochfeldes. Ändern Sie die Einstellung, indem Sie die Schraube in der Mitte der Gashahne mit einem kleinen Schraubenzieher so drehen, wie es auf der folgenden Abbildung angezeigt wird. Verwenden Sie dabei einen Schraubenzieher passender Größe. Beim Flüssiggas muss die Schraube im Uhrzeiger gedreht, beim Erdgas gegen den Uhrzeigersinn. In niedriger Position ist die Länge einer normalen Flamme 6-7 mm. Prüfen Sie, ob die Flamme geöffnet oder geschlossen ist. Die Einstellung Ihres Gerätes kann sich je nach verwendetem Typ des Gashahnes unterscheiden.

GAS - SICHERHEITSEINRICHTUNG (FFD)

Falls die Speise auf obere Brenner überläuft, aktiviert sich die Sicherheitseinrichtung und schließt sofort die Gaszufuhr.

FFD

VERWENDUNG IHRES KOCHFELDES

Verwendung des Gaskochfeldes

1. Prüfen Sie vor der Verwendung des Kochfeldes, ob sich die Brenner in richtiger Position befinden. Die richtige Position ist auf folgendem Bild angezeigt.

1. Die Gashähne verfügen über einen speziellen Schließmechanismus. Deshalb müssen Sie den Drehwähler zuerst ins Bedienfeld drücken und beim Öffnen oder Schließen des Gashahnes aufhalten.

● Geschlossen

Voll geöffnet

Teilweise geöffnet

1. Bei Modellen mit automatischer Zündung werden die Brenner mit Hilfe von Strom angezündet. Vergewissern Sie sich deshalb vor dem Einschalten des Gerätes, dass das Gerät ans Stromnetz angeschlossen ist. Die Zündung dieser Modelle ist folgend:

Gashahn in geschlossener Position.

Um den Brenner anzuzünden, drücken Sie zuerst den Drehwähler.

Während Sie den Drehwähler gedrückt halten, wird der Brenner angezündet.

Halten Sie den Drehwähler gedrückt und drehen Sie ihn nach rechts, um die Länge der Flamme einzustellen.

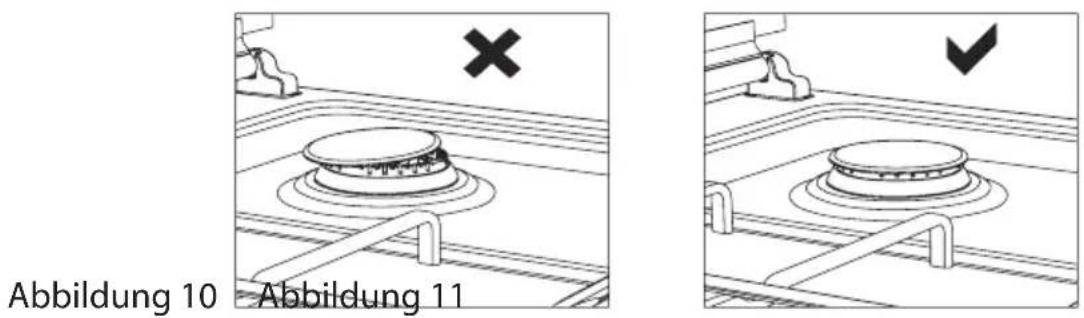

1. Falls sich die Brenner in falscher Position befinden, kann das Geschirr umkippen.

2. Bei Modellen mit hinausführendem Gas gehen Sie nach den obigen Hinweisen vor, warten Sie 5-10 Sekunden und drücken Sie den Drehwähler. Der Sicherheitsmechanismus kümmert sich um den Betrieb des Kochfeldes. Der Gashahn wird geschlossen, sobald die Flamme aus beliebigem Grund erlischt.

3. Wenn Sie die mitgelieferte Kaffeekanne verwenden, vergewissern Sie sich, dass sich die Füße der Kanne in der Mitte der Kochzone auf dem Gitter befinden. Verwenden Sie die Kaffeekanne nur auf dem kleinen Brenner.

4. Der Topf muss sich beim Kochen auf dem Gaskochfeld in der Mitte der Kochzone befinden. Dies führt zur Energieersparnis. In der folgenden Tabelle sind Durchmesser der Töpfe, die auf den angegeben Brennern verwendet werden können, angeführt. Die Wok-Kochzone des Kochfeldes bereitet die Speise sehr schnell zu.

DURCHMESSER DES TOPFES

GLASKOCHFELD
	Domino	45 cm. Kochzone	60 cm.Handbedienung	60 cm.Bedienung vorne	70 cm.Bedienung vorne	90 cm.Bedienung vorne
Hilfsbrenner 12-18	cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 3	cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18	cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm	cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18cm	cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 c	cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18
Mittlerer Brenner --- 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 3	cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 24	cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20	cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20cm	cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 c	cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20c	cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-20
Großer Brenner 18-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-	cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 3	cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 c	cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24	cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 m	cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24m	cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24
WOK-Brenner 24-26 cm --- 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 3	cm --- 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm	cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 3	cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 3	cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 26-30 cm 3	cm 26-30 cm 26-30 cm 26-30 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 3	cm 26-30 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 26-05 cm 3

METALLKOCHFELD
	Domino	45 cm. Kochzone	60 cm.Handbedienung	60 cm.Bedienung vorne	70 cm.Bedienung vorne	90 cm.Bedienung vorne
Hilfsbrenner 12-18	cm 12-18 cm 12-	18 cm 12-18 cm	12-18 cm 12-18	cm
Mittlerer Brenner ---	18-20 cm 18-20	cm 18-20 cm 18-20	8-20 cm 18-22 cm
Großer Brenner 18-	22 cm 22-24 cm	22-26 cm 22-24	cm 22-24 cm 22-26 cm
WOK-Brenner 24-26	cm 24-26 cm 24-26	4-26 cm 24-26 cm	cm 24-26 cm 26-32 cm

Falsch Falsch Falsch

Richtig

Der Durchmesser des Topfes muss mindestens 120 mm sein.

WOK-BRENNER

Der Wok-Brenner ist mit dem System eines doppelten Brenners ausgestattet und deshalb wird die Wärme im unseren Teil der Wok-Pfanne homogen verteilt. Dies ist für kurzfristiges Kochen bei hoher Temperatur ideal. Wenn Sie auf dem Wok-Brenner normales Geschirr verwenden wollen, müssen Sie zuerst das Wok-Gitter entfernen.

VERWENDUNG DES KOCHFELDES

Elektrische Kochzonen können mit den Drehwählern bedient werden. Die Drehwähler dienen zur Einstellung der gewünschten Leistung. Die Leistungen des Kochzonen sind in der folgenden Tabelle angegeben.

REINIGUNG UND PFLEGE

Trennen Sie das Gerät vor der Reinigung und Pflege vom Stromnetz und schließen Sie die Gaszufuhr. Falls das Kochfeld heiß ist, lassen Sie es abkühlen.

1. Es ist notwendig, regelmäßige Reinigung und Pflege Ihres Kochfeldes durchzuführen, um eine lange und ökonomische Lebensdauer zu sichern.
2. Reinigen Sie das Kochfeld mit keinen scharfen Gegenständen, z.B. mit Topfkratzer oder Messer. Verwenden Sie keine abrasiven, rauen und saueren Materialien oder Reinigungsmittel.
3. Wischen Sie das Kochfeld mit einem feuchten Tuch und trocknen Sie es mit einem feuchten Tuch ab.
4. Zur Reinigung der Glasoberfläche verwenden Sie ein spezielles, für Glas bestimmtes Reinigungsmittel. Verwenden Sie keine abrasiven Reinigungsmittel oder scharfen Metallschaber, denn zerkratzte Oberfläche kann zerspringen.
5. Verwenden Sie zur Reinigung des Kochfeldes keine Dampfreinigungsmittel.
6. Reinigen Sie die Kanäle und Deckel der Kochzonen mit Wasser und Gaskanäle mit Bürste.
7. Verwenden Sie zur Reinigung des Kochfeldes keine Brennstoffe, z.B. Verdünner, Säuren und Benzin.
8. Plastik- und Aluminiumteile Ihres Kochfeldes dürfen in der Spülmaschine nicht gereinigt werden.
9. Verwenden Sie zur Reinigung Weinessig, Zitrone, Salz, Coca-Cola und ähnliche Stoffe, die Säuren und alkalische Stoffe beinhalten. Gießen Sie diese Reinigungsmittel direkt auf das Kochfeld.
10. Mit der Zeit werden die Drehwähler des Kochfeldes hart oder hören auf, sich zu drehen. In solchem Falls ist es notwendig, diese Drehwähler auszutauschen. Den Austausch darf nur eine autorisierte Servicestelle durchführen.

PROBLEME UND LÖSUNGEN

Probleme, die bei Ihrem Gerät auftauchen, können Sie oft selbst lösen, ohne den Kundendienst kontaktieren zu müssen. Prüfen Sie folgende Punkte.

Falls das Kochfeld nicht funktioniert:

• Prüfen Sie, ob das Netzkabel des Kochfeldes ans Stromnetz angeschlossen ist.
• Prüfen Sie, ob es zu keinem Stromausfall gekommen ist, seien Sie aber vorsichtig.
• Prüfen Sie die Sicherungen.
• Prüfen Sie, ob das Netzkabel nicht beschädigt ist.
• Prüfen Sie, ob das Hauptgasventil geöffnet ist.
• Prüfen Sie, ob die Gasrohrleitung nicht gebrochen oder geknickt ist.
• Prüfen Sie, ob die Gasrohrleitung zum Kochfeld richtig angeschlossen ist.
• Prüfen Sie, ob ein passendes Gasventil bei der Installation verwendet wurde. (Führen Sie regelmäßige Pflege durch.)

Falls die Zündung nicht funktioniert:

• Prüfen Sie, ob das Netzkabel des Kochfeldes angeschlossen ist.
• Reinigen Sie gründlich die Kante und Zündkomponenten der Brenner. Prüfen Sie, ob die Brennerkanäle geöffnet und sauber sind.

EINSTELLUNG DER GASKOCHFELDER NACH DER VERWENDETEN GASART

Der Gastyp (Flüssiggas oder Erdgas), für den Ihr Gerät hergestellt wurde, ist zusammen mit technischen Daten auf dem Typenschild im hinteren Teil des Gerätes angegeben.

Falls die Gaseinstellung auf dem Typenschild der Gaseinstellung in Ihrem Gasnetz nicht entspricht, wenden Sie sich an einen Fachmann.

In folgender Tabelle sind die Werte der Einspritzdüse, des Gasdurchflusses und der Geräteleistung je nach Gastyp angeführt.

VENTIL, VERBRAUCH UND LEISTUNG - TABELLE
WERTE DES BRENNERVENTILS NACH GASART	G20,20 mbar G25,25 mbar			G20,25 mbar G20,13 mbar
	Erdgas Erdgas Erdgas
Wok-Brenner (3,5)	Ventil 1,4	0 mm 1,28 mm	1,60 mm
	Verbrauch	0,333 m^3 /h 0,	333 m^3 /h 0,333 m^3 /h
	Leistung 3,	50 kW 3,50 kW	3,50 kW
Wok-Brenner (2,5)	Ventil 1,1	5 mm 1,06 mm	1,35 mm
	Verbrauch	0,243 m^3 /h 0,	243 m^3 /h 0,243 m^3 /h
	Leistung 2,	50 kW 2,50 kW	2,50 kW
Großer Brenner	Ventil 1,1	5 mm 1,10 mm	1,45 mm
	Verbrauch	0,276 m^3 /h 0,	276 m^3 /h 0,276 m^3 /h
	Leistung 2,	90 kW 2,90 kW	2,90 kW
Mittlerer Brenner	Ventil 0,9	7 mm 0,92 mm	1,10 mm
	Verbrauch	0,162 m^3 /h 0,	162 m^3 /h 0,162 m^3 /h
	Leistung 1,	70 kW 1,70 kW	1,70 kW
Kleiner Brenner	Ventil 0,7	2 mm 0,70 mm	0,85 mm
	Verbrauch	0,96 m^3 /h 0,96 m^3 /h	0,96 m^3 /h
	Leistung 0,	95 kW 0,95 kW	0,95 kW

VENTIL, VERBRAUCH UND LEISTUNG - TABELLE
WERTE DES BRENNERVENTILS NACH GASART	G30,28-30 mbar G31,37 mbar			G30,50 mbar G30,37 mbar
	LPG LPG LPG
Wok-Brenner (3,5)	Ventil 0,9	6 mm 0,76 mm	0,96 mm
	Verbrauch	254 g/h	254 g/h	254 g/h
	Leistung 3,50 kW	3,50 kW	3,50 kW
Wok-Brenner (2,5)	Ventil 0,8	2 mm 0,73 mm	0,78 mm
	Verbrauch	182 g/h	182 g/h	182 g/h
	Leistung 2,50 kW	2,50 kW	2,50 kW
Großer Brenner	Ventil 0,8	5 mm 0,75 mm	0,85 mm
	Verbrauch	211 g/h	211 g/h	211 g/h
	Leistung 2,90 kW	2,90 kW	2,90 kW
Mittlerer Brenner	Ventil 0,6	5 mm 0,60 mm	0,65 mm
	Verbrauch	124 g/h	124 g/h	124 g/h
	Leistung 1,70 kW	1,70 kW	1,70 kW
Kleiner Brenner	Ventil 0,5	0 mm 0,43 mm	0,50 mm
	Verbrauch	69	g/h	69	g/h	69	g/h
	Leistung 0,95 kW	0,95 kW	0,95 kW

ÖKOLOGISCHE ENTSORGUNG

1. Entsorgen Sie die Verpackung umweltfreundlich.
2. Dieses Gerät ist in Übereinstimmung mit der Europäischen Richtlinie 2012/19/EG über Entsorgung elektrischer und elektronischer Altgeräte (elektrischer und elektronischer Abfall - WEEE) gekennzeichnet. Die Richtlinie regelt die Abgabe und Entsorgung von Altgeräten in der gesamten EU.

VERPACKUNGSHINWEISE

Die Verpackungsmaterialien sind aus recyclebaren Materialien in Übereinstimmung mit unseren nationalen Richtlinien über den Umweltschutz hergestellt. Entsorgen Sie die Verpackungsmaterialien nie zusammen mit dem üblichen Hausmüll. Bringen Sie sie zur entsprechenden Sammelstelle, wo sie ökologisch entsorgt werden.

Benutzerhinweise zur Entsorgung von elektrischen und elektronischen Altgeräten (im Haushalt)

Dieses Symbol auf Produkten oder in begleitenden Dokumenten besagt, dass elektrische und elektronische Altgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen.

Bringen Sie diese Altgeräte zu den eigens vom Staat eingerichteten Sammelstellen, wo sie kostenlos angenommen und ökologisch entsorgt werden. Alternativ in einigen Ländern können Sie die Altgeräte Ihrem lokalen Fachhändler beim Kauf eines neuen äquivalenten Produktes zurückgeben.

Durch die sachgemäße Entsorgung dieses Produktes helfen Sie bei der Vermeidung möglicher Umwelt- und Gesundheitsgefahren durch unkontrollierte Entsorgung. Weitere Hinweise zur Entsorgung erhalten Sie bei Ihrer Ortsverwaltung, dem Entsorgungsunternehmen oder Ihrem Fachhändler.

Eine unsachgemäße Entsorgung dieser Art von Müll kann gemäß den nationalen Vorschriften bestraft werden.

Für Unternehmen in den EU-Ländern

Wenn Sie elektrische und elektronische Altgeräte entsorgen wollen, verlangen Sie erforderliche Informationen von Ihrem Fachhändler oder Lieferanten.

Hinweise zur Entsorgung in anderen Ländern außerhalb der EU

Dieses Symbol gilt nur in der EU.

Wenn Sie dieses Gerät entsorgen wollen, verlangen Sie erforderliche Informationen über die sachgemäße Entsorgung von Ihrer Ortsverwaltung oder Ihrem Fachhändler.

Dear User,

SETTING GAS COOKTOPS AS PER GAS TYPE
