BEDIENUNGSANLEITUNG Z32107-01 POWERFIX

Bedienungs- und Sicherheitshinweise

PL

PAS MOCUJACY Z GRZECHOTKA

DE/AT/CH Bedienungs- und Sicherheitshinweise

Seite

1 2 3 4

Bestimmungsgemäße Verwendung......Seite 53

Teilebeschreibung......Seite 53

Technische Daten......Seite 53

Lieferumfang......Seite 54

Sicherheitshinweise

Allgemeine Sicherheitshinweise ......Seite 54

Sicherheitshinweise für Zurrgurte......Seite 54

Praktische Hinweise zur Benutzung und Pflege von Zurrgurten....Seite 56

Bedienung

Zurrgurt anlegen....Seite 58

Zurrgurt lösen......Seite 58

Reinigung und Pflege ......Seite 59

Entsorgung......Seite 59

Spanngurt mit Ratsche

- Einleitung

Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut.

Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

- Bestimmungsgemäße Verwendung

Das Produkt ist zum Verzurren, Befestigen und Sichern von Ladung vorgesehen. Die Zurrgurte dienen dazu, Ladung an die Ladefläche eines Fahrzeugs zu „pressen“ oder direkt mit dem Fahrzeug zu verbinden. Sie sind nicht zum Heben oder Tragen von Lasten bestimmt. Die zulässige Kraft darf nicht überschritten werden. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

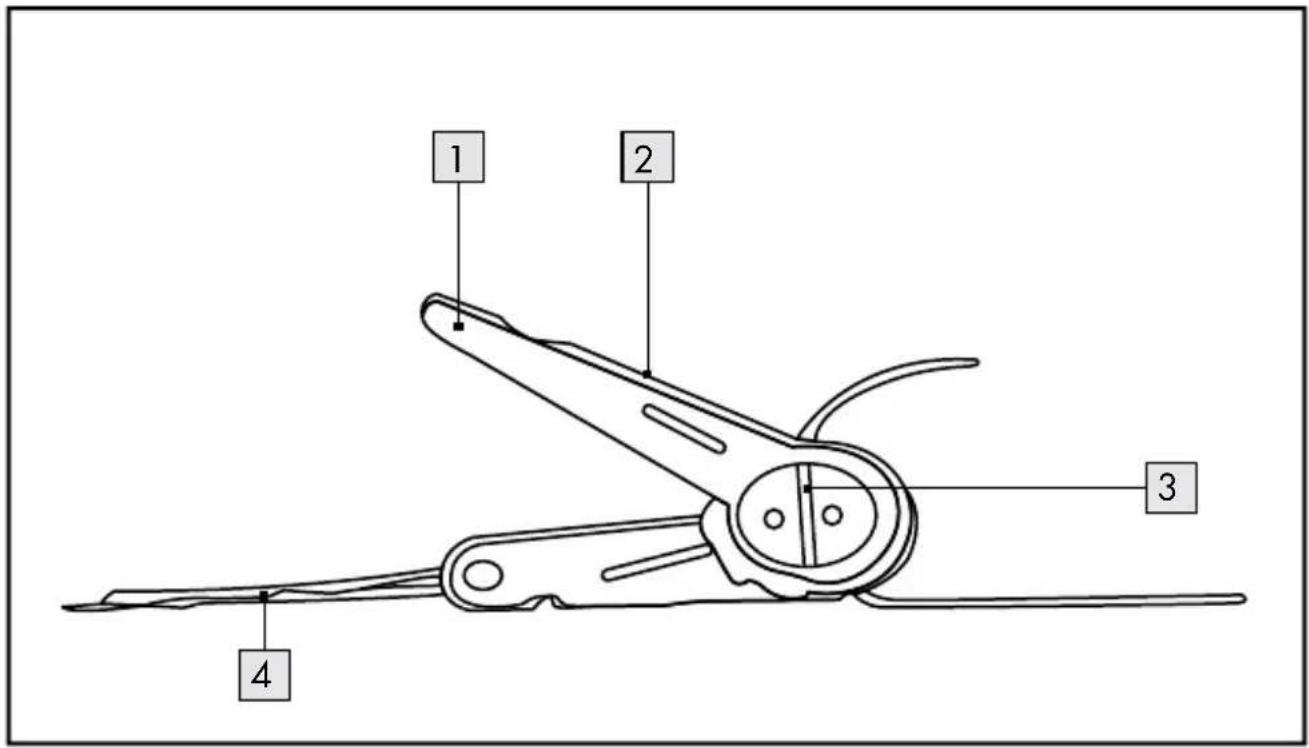

- Teilebeschreibung

1 Ratschengriff
2 Ratschensicherung
3 Schlitzwelle
4 Gurtband

- Technische Daten

Länge: ca. 5m) (L

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile.

1 x Spanngurt mit Ratsche
1 x Bedienungsanleitung

- Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Allgemeine Sicherheitshinweise

⚠️ WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals

unbeaufsichtigt mit Verpackungsmaterial und Produkt. Es besteht

Erstickungsgefahr durch Verpackungsmaterial und Lebensgefahr durch Strangulation. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.

■ Verwenden Sie das Produkt nicht, wenn es Beschädigungen aufweist.
- Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.

Sicherheitshinweise für Zurrgurte

Überprüfen Sie den Zurrgurt vor jedem Gebrauch auf mögliche Beschädigungen. Verwenden Sie den Zurrgurt keinesfalls bei Bandschäden.
- Prüfen Sie mit aggressiven oder sonstigen die Verwendung gefährdenden Stoffen behaftete oder verschmutzte Zurrgurte sorgfältig. Lassen Sie diese ggf. durch den Hersteller prüfen.
Lassen Sie die Zurrgurte und alle Bauteile mindestens einmal pro Jahr durch einen Fachmann überprüfen. Entsprechend den Einsatzbedingungen und den betrieblichen Gegebenheiten können zwischenzeitlich weitere Prüfungen durch einen Fachmann erforderlich werden.

■ Verwenden Sie den Zurrgurt keinesfalls bei:

• Garnbrüchen oder Garnschnitten, insbesondere Kanteneinschnitten oder anderen bedenklichen Verletzungen
• fehlender oder nicht mehr lesbarer Kennzeichnung
• Beschädigung der Verbindungen, Verformung durch Wärmeeinfluss (Reibung, Strahlung)
• Schäden infolge der Einwirkung aggressiver Stoffe.

■ Verwenden Sie die Ratschen keinesfalls bei:

• Anrissen, Brüchen oder erheblichen Korrosionserscheinungen bzw. -schäden
• Aufweitung > 5 % (5 % im Hakenmaul oder allgemeinen Verformungen)
• erkennbar bleibender Verformung an tragenden Teilen

■ Reparaturen an Zurrgurten dürfen nur dann durchgeführt werden, wenn die Kennzeichnung von Hersteller, Werkstoff und zulässiger Höchstzugkraft auf dem Etikett eindeutig festzustellen ist. Sie dürfen nur vom Hersteller oder von ihm beauftragten Personen durchgeführt werden. Diese müssen sicherstellen, dass die nach der Reparatur wieder gebrauchsfertigen Zurrgurte die ursprünglich auf dem Etikett angegebene zulässige Höchstzugkraft erreichen.

Belasten Sie den Zurrgurt niemals über die auf dem Etikett angegebene zulässige Zugkraft (siehe auch „Technische Daten“).
Wählen Sie entsprechend der vorgesehenen Verzurrart, Zugkraft und Ladeoberfläche den geeigneten Zurrgurt aus (siehe Kennzeichnungs-Etikett).

⚠ VoRSICht! UnfallGefahR! Wählen Sie stets geeignete Zurrgurte, Zurrpunkte und Zurrmethode aus. Die Größe, die Form und das Gewicht der Ladung bestimmen die richtige Auswahl, aber auch die beabsichtigte Verwendungsart, die Transportumgebung und die Art der Ladung.

Vergewissern Sie sich, dass die Fahrzeugteile, an denen die Ladung befestigt werden soll, ausreichend stabil sind.
⚠ VoRSICHT! Zusätzlich zu den Beschleunigungskräften während der Fahrt können Seitenkräfte durch Wind auftreten.

Ziehen Sie den Zurrgurt niemals über raue Oberflächen oder scharfe Kanten, wenn diese nicht mit einem geeigneten Schutz versehen sind.
Achten Sie darauf, dass die Zurrgurte nicht verdreht sind und mit der ganzen Breite tragen.
■ Stellen Sie keine Gegenstände auf den Zurrgurt, wenn dieser dadurch beschädigt werden kann.
■ Halten Sie den Zurrgurt von heißen Oberflächen fern.
■ Verteilen Sie die Zurrgurte gleichmäßig auf die zu sichernde Last.
■ Verwenden Sie die Zurrgurte niemals als Anschlagmittel.
Verlängern Sie niemals den Ratschengriff 1, um höhere Spannkräfte zu erzielen, wenn dies nicht ausdrücklich durch eine entsprechende Bedienungsanleitung erlaubt ist.

⚠ VORSICHT! UNFALLGEFAHR! Achten Sie bei der Verwendung von zusätzlichen Beschlagteilen und Zurrvorrichtungen beim Zurren darauf, dass diese zum Zurrgurt passen.
- Zur sicheren Befestigung der Ladung müssen mindestens 1,5 Wicklungen des Gurtbandes 4 auf die Ratsche aufgebracht werden.
Spannen Sie das Gurtband 4 per Hand bereits soweit vor, dass nicht mehr als 3 Bandwindungen auf die Ratsche aufgebracht werden müssen, um die Ladung zu spannen.
- Überschreiten Sie bei Dachlast keinesfalls die Herstellerangaben.
⚠ VORSICHT! UNFALLGEFAHR! Beachten Sie beim Niederzurren die erforderliche Vorspannkraft. Es sind mindestens 2 Zurrgurte nötig. Es müssen aus Stabilitätsgründen mindestens zwei gleiche Zurrgurte zum Niederzurren und zwei paar gleiche Zurrgurte beim Diagonalzurren verwendet werden.
⚠ VORSICHT! UNFALLGEFAHR! Kontrollieren Sie während der Fahrt regelmäßig, ob die Ladung noch ordnungsgemäß verzurrt ist und spannen Sie den Zurrgurt ggf. nach.
- Praktische Hinweise zur Benutzung und Pflege von Zurrgurten
1. Bei der Auswahl und dem Gebrauch von Zurrgurten müssen die erforderliche Zurrkraft sowie die Verwendungsart und die Art der zu zurrenden Ladung berücksichtigt werden. Die Größe, Form und das Gewicht der Ladung bestimmen die richtige Auswahl, aber auch die beabsichtigte Verwendungsart, die Transportumgebung und die Art der Ladung. Es müssen aus Stabilitätsgründen mindestens zwei Zurrgurte zum Niederzurren und zwei Paare Zurrgurte beim Diagonalzurren verwendet werden.
2. Wegen unterschiedlichen Verhaltens und wegen Längenänderung unter Belastung dürfen verschiedene Zurrmittel (z. B. Zurrketten und Zurrgurte aus Chemiefasern) nicht zum Verzurren derselben Last verwendet werden. Bei der Verwendung von zusätzlichen Beschlagteilen und Zurrvorrichtungen beim Zurren muss darauf geachtet werden, dass diese zum Zurrgurt passen.
3. Öffnen der Verzurrung: Vor dem Öffnen sollte man sich vergewissern, dass die Ladung auch ohne Sicherung noch sicher steht und den Abladenden nicht durch Herunterfallen gefährdet. Falls nötig, sind die für den weiteren Transport vorgesehenen Anschlagmittel bereits vorher an der Ladung anzubringen, um ein Herunterfallen und / oder Kippen der Ladung zu verhindern. Dies trifft auch zu, wenn man Spannelemente verwendet, die ein sicheres Entfernen ermöglichen.
4. Vor Beginn des Abladens müssen die Verzurrungen so weit gelöst sein, dass die Last frei steht.
5. Während des Be- und Entladens muss auf die Nähe jeglicher tiefhängender

Oberleitungen geachtet werden.

1. Die Werkstoffe, aus denen Zurrgurte hergestellt sind, verfügen über eine unterschiedliche Widerstandsfähigkeit gegenüber chemischen Einwirkungen. Die Hinweise des Herstellers oder Lieferers sind zu beachten, falls die Zurrgurte wahrscheinlich Chemikalien ausgesetzt werden. Dabei sollte berücksichtigt werden, dass sich die Auswirkungen des chemischen Einflusses bei steigenden Temperaturen erhöhen. Die Widerstandsfähigkeit von Kunstfasern gegenüber chemischen Einwirkungen ist im Folgenden zusammengefasst:

2. Polyester wird wenig von mineralischen Säuren angegriffen. Alkalische Lösungen können es beschädigen.

3. Harmlose Säure- oder Laugen-Lösungen können durch Verdunstung so konzentriert werden, dass sie Schäden hervorrufen. Verunreinigte Zurrgurte sind sofort außer Betrieb zu nehmen, in kaltem Wasser zu spülen und an der Luft zu trocknen.

4. Diese Zurrgurte sind für die Verwendung in den folgenden Temperaturbereichen geeignet:

-- 40°C bis +120°C für Polyester (PES);

Diese Temperaturbereiche können sich je nach chemischer Umgebung ändern. In diesem Fall sind die Empfehlungen des Herstellers oder Lieferers einzuholen. Eine Veränderung der Umgebungstemperatur während des Transportes kann die Kraft im Gurtband beeinflussen. Die Zurrkraft ist nach Eintritt in warme Regionen zu überprüfen.

1. Zurrgurte müssen außer Betrieb genommen oder dem Hersteller zur Instandsetzung zurückgeschickt werden, falls sie Anzeichen von Schäden zeigen. Die folgenden Punkte sind als Anzeichen von Schäden zu betrachten:

2. bei Gurtbändern (die außer Betrieb zu nehmen sind): Rissen, Schnitte, Einkerbungen und Brüche in lasttragenden Fasern und Nähten, Verformungen durch Wärmeeinwirkung;

3. bei Endbeschlagteilen und Spannelementen, Verformungen, Risse, starke Anzeichen von Verschleiß und Korrosion. Es dürfen nur Zurrgurte instand gesetzt werden, die Etiketten zu ihrer Identifizierung aufweisen. Falls es zu einem zufälligen Kontakt mit Chemikalien kommt, muss der Zurrgurt außer Betrieb genommen werden, und der Hersteller oder Lieferer muss befragt werden.

4. Es ist darauf zu achten, dass der Zurrgurt durch die Kanten der Ladung, an der er angebracht wird, nicht beschädigt wird. Eine regelmäßige Sichtprüfung vor und nach jeder Benutzung wird empfohlen.

5. Es sind nur lesbar gekennzeichnete und mit Etiketten versehene Zurrgurte zu verwenden.

6. Zurrgurte dürfen nicht überlastet werden: Die maximale Handkraft von 700 N (70 daN auf Etikett; 1 daN 1 kg) darf nur mit einer Hand aufgebracht werden. Es dürfen keine mechanischen Hilfsmittel wie Stangen oder Hebel usw. verwendet werden, es sei denn, diese sind Teil des Spannelementes.

7. Geknotete Zurrgurte dürfen nicht verwendet werden.

8. Schäden an Etiketten sind zu verhindern, indem man sie von den Kanten der Ladung und, falls möglich, von der Ladung fern hält.
9. Gurtbänder sind vor Reibung und Abrieb sowie vor Schädigungen durch Ladungen mit scharfen Kanten durch die Verwendung von Schutzüberzügen und / oder Kantenschonern zu schützen.

Bedienung

- Zurrgurt anlegen

Der ausgewählte Zurrgurt muss für den Verwendungszweck sowohl stark als auch lang genug sein und hinsichtlich der Zurrart die richtige Länge aufweisen. Es ist immer gute Zurrpraxis zu berücksichtigen: Das Anbringen und das Entfernen der Zurrgurte sind vor dem Beginn der Fahrt zu planen. Während einer längeren Fahrt sind Teilentladungen zu berücksichtigen. Die Anzahl der Zurrgurte ist nach EN 12195-1 zu berechnen. Es dürfen nur solche Zurrsysteme, die zum Niederzurren mit STF (normale Spannkraft) auf dem Etikett ausgelegt sind, zum Niederzurren verwendet werden.

□ Befestigen Sie den Zurrgurt um die Ladung herum.
☐ Öffnen Sie den Ratschengriff 1 und bringen Sie die Schlitzwelle 3 in Einfädlungsposition für das Gurtband 4 (siehe Abb. A III).
Fädeln Sie das Gurtband 4 in die Schlitzwelle 3 der Ratsche ein. Ziehen Sie es vorsichtig durch die Schlitzwelle 3 bis das Gurtband 4 stramm an der Ladung anliegt.

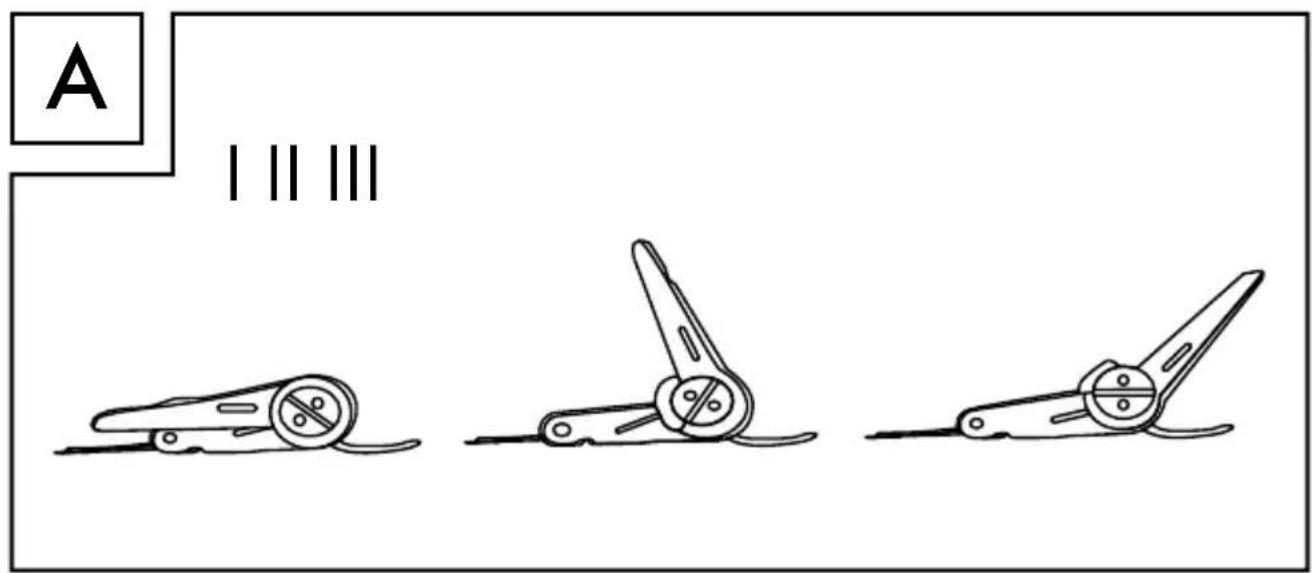

Spannen Sie den Zurrgurt, indem Sie den Ratschengriff 1 hin- und herbewegen (siehe Abb. A I - III). Spannen Sie den Zurrgurt so lange, bis die gewünschte Spannung erreicht ist.
Hinweis: Beachten Sie, dass mindestens 1,5 und maximal 3 Wicklungen des Gurtbandes 4 auf der Schlitzwelle 3 aufgebracht sind.
□ Bringen Sie den Ratschengriff 1 in die Grundstellung (siehe Abb. A I). Die Ladung ist nun gesichert.

Zurrgurt lösen

⚠ VORSICHT! Vergewissern Sie sich vor dem Lösen, dass die Ladung sicher steht. Achten Sie darauf, dass die Ladung auch ohne Zurrgurt sicher steht und nicht herunterfallen kann.
⚠ VORSICHT! VERLETZUNGSGEFAHR! Achten Sie darauf, dass sich keine Personen

in der Nähe der Ladung befinden, wenn Sie den Zurrgurt lösen. Herunterfallende Teile können zu Verletzungen führen.

⚠ VORSICHT! VERLETZUNGSGEFAHR! Beim Öffnen der Verzurrung wird die

Vorspannkraft mit einem Schlag freigegeben. Öffnen Sie den Zurrgurt daher mit äußerster Vorsicht.

Hinweis: Achten Sie vor Beginn des Abladens darauf, dass die Verzurrung soweit gelöst ist, dass die Ladung frei steht.

□ Bringen Sie den Ratschengriff 1 in die äußerste Position (siehe Abb. A III).
☐ Drücken Sie die Ratschensicherung 2 und klappen Sie den Ratschengriff 1 bis zum Endanschlag um (siehe Abb. B).
□ Ziehen Sie das Gurtband 4 vollständig aus der Schlitzwelle 3.
☐ Lösen Sie den Zurrgurt von der Ladung.

- Reinigung und Pflege

Hinweis: Regelmäßige Pflege sichert die Qualität und Funktionalität des Zurrgurtes.

□ Reinigen Sie den Zurrgurt mit lauwarmem Wasser und ph-neutralem Waschmittel. Vermeiden Sie aggressive Reinigungsmittel.
☐ Die Spannratsche sollte regelmäßig gereinigt werden und anschließend leicht geschmiert werden. Achten Sie beim Schmieren darauf, dass Bereiche, die mit dem Gurtband 4 in Verbindung kommen, nicht geschmiert werden.
□ Lagern Sie den Zurrgurt an einem trockenen, gut belüfteten, kühlen Ort.
□ Vermeiden Sie den Kontakt mit Chemikalien, Säuren und Laugen, da diese den Zurrgurt beschädigen können.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm
