BEDIENUNGSANLEITUNG IAN 315367 POWERFIX

Bedienungs- und Sicherheitshinweise

IAN 300513

GB

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise

Seite 25

Conmetall Meister GmbH

Oberkamper Str. 37-39

DE-42349 Wuppertal

GERMANY

E-Mail: [e-mail]

IAN 300513

Conmetall Meister GmbH

Oberkamper Str. 37–39

DE-42349 Wuppertal

GERMANY

S-posti: [e-mail]

IAN 300513

Conmetall Meister GmbH

Oberkamper Str. 37–39

DE-42349 Wuppertal

GERMANY

E-Mail: [e-mail]

IAN 300513

Conmetall Meister GmbH

Oberkamper Str. 37-39

DE-42349 Wuppertal

GERMANY

E-Mail: [e-mail]

IAN 300513

Conmetall Meister GmbH

Oberkamper Str. 37–39

DE-42349 Wuppertal

GERMANY

El. pašto adresas:

[e-mail]

IAN 300513

Legende der verwendeten Piktogramme
	Bedienungsanleitung lesen!		Lebens- und Unfallgefahr für Kleinkinder und Kinder!
	Warn- und Sicherheitshinweise beachten!		Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.

Handtacker-Set

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Der Tacker ist ausschließlich zum Heften von Pappe, Leder, Stoff (Textil- bzw. Naturfaser) und vergleichbarem, leichtem Material auf Hartholz, Weichholz, Spanplatten oder sperrholzähnlichem Material bestimmt. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Teilebeschreibung

1 Justierschraube
2 Bedienhebel
3 Klammerschieber
4 Haken
5 Unterlademagazin
6 Seitenflügel
7 Ausschussöffnung

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile.

1 Handtacker-Set
500 Heftklammern (8 mm)
500 U-Klammern (12 mm)
500 T-Nägel (10 mm)
1 Bedienungsanleitung

- Klammern / Nägel

Hinweis: Die Präzisionsteile des Gerätes sind auf folgende, handelsübliche Klammer- und Nageltypen abgestimmt:

Typ	A(mm)	B(mm)	C(mm)
Heftklammern	4 bis max. 14	11,3 1,2	bis max. 1,3
U-Klammern	10 bis max. 12	6,3 1,2	bis max. 1,3
T-Nägel	10 bis max. 14	1,8 bis 2,0	1,2 bis max. 1,3

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

LEB 4 \$WARNUNG!

UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Halten Sie Kinder stets vom Produkt fern. Kinder unterschätzen häufig die Gefahren. Bewahren Sie das Gerät in einem trockenen, geschlossenen Raum unerreichbar für Kinder auf.
Sorgen Sie dafür, dass keinesfalls Menschen oder Tiere von den Klammern und Nägeln

getroffen werden. Andernfalls droht Verletzungsgefahr.

agen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.

Das gilt auch für die Person, die der Arbeit mit dem Gerät Stütz- und ten verrichtet.

VORSICHT! Stützen Sie auf keinen Fall die Hände neben oder vor dem Tacker und der zu bearbeitenden Fläche ab, da bei einem Abrutschen Verletzungsgefahr besteht.

■ Stellen Sie vor jedem Gebrauch sicher, dass sich das Gerät in einem einwandfreien Zustand befindet. Beschädigte Geräteteile können Verletzungen zur Folge haben.
Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.
Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Bereits ein Moment der Unachtsamkeit kann zu Verletzungen führen.
Sorgen Sie dafür, dass sich beim Transport oder bei der Lagerung des Tackers keine Heftklammern oder Nägel mehr im Gerät befinden.

Bedienung

Klammern / Nägel auffüllen

VORSICHT! Verwenden Sie nur die in dieser dienungsanleitung beschriebenen Klammern und ägel (siehe „Klammern / Nägel“). Andernfalls gehen Beschädigungen des Gerätes.

Hinweis: Sie können mit dem Tacker drei unterschiedliche Klammer-/Nageltypen verarbeiten. Dazu gehören Heftklammern, U-Klammern und T-Nägel.

Gehen Sie wie folgt vor:

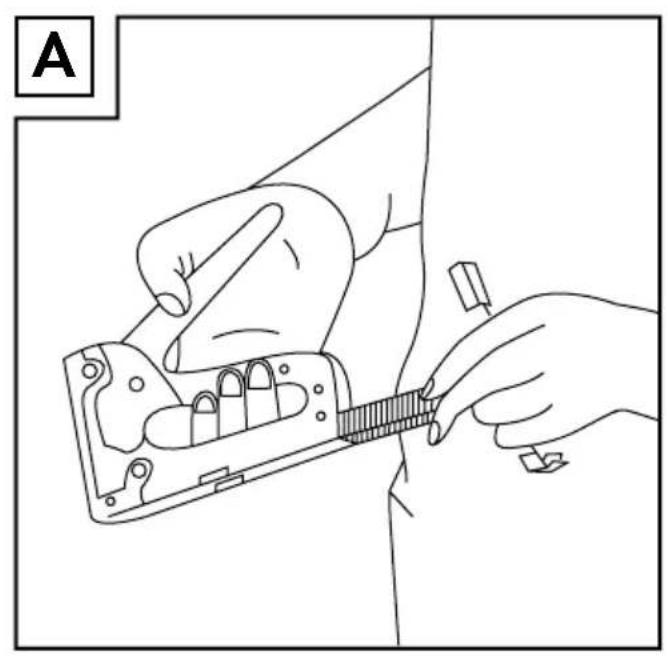

1. Drücken Sie den Klammerschieber 3 leicht nach innen und ziehen Sie ihn dabei nach unten. Ziehen Sie den Klammerschieber 3 anschließend komplett aus dem Unterlademagazin 5 heraus (siehe Abb. A).

2. Schieben Sie die Klammern und T-Nägel in das Unterlademagazin 5.

⚠ VORSICHT! Achten Sie auf das richtige Einlegen der Klammern und T-Nägel (siehe Abb. B, C, D).

1. Schieben Sie den Klammerschieber 3 wieder in das Unterlademagazin 5. Drücken Sie den Klammerschieber 3 nach innen und ziehen Sie ihn leicht nach oben, um ihn zu fixieren.

• Schlagkraft einstellen

⚠ VORSICHT!Drehen Sie die Justierschraube 1 niemals komplett aus dem Tacker heraus. Beschädigungen des Gerätes können die Folge sein.

Drehen Sie die Justierschraube 1 in Drehrichtung heraus, um die Schlagkraft zu verringern.

Drehen Sie die Justierschraube 1 in Drehrichtung Ühinein, um die Schlagkraft zu erhöhen.

Heften

⚠ VORSICHT! Stützen Sie auf keinen Fall die Hände neben oder vor dem Tacker und der zu bearbeitenden Fläche ab, da bei einem Abrutschen Verletzungsgefahr besteht.

Gehen Sie wie folgt vor:

1. Pressen Sie die Ausschussöffnung 7 auf die Stelle, die Sie heften wollen.

2. Passen Sie ggf. die Schlagkraft den Materialien, Klammern oder Nägeln an.

3. Drücken Sie den Bedienhebel 2 kräftig nach unten.

Anwendungsbeispiele:

Der Tacker eignet sich unter anderem für folgende Anwendungen:

- Befestigen von Bezugsstoffen an Sitzflächen von Stühlen.

- Befestigen von 1/4 Randleisten an Übergangsbereichen von Wand- und Bodenbelag.

- Spannen und Heften von Leinwänden an Bilderrahmen.

- Befestigen von Schutzfolien für Isolationsmaterialien bei der Wärmedämmung.

- Befestigen von Dekomaterialien.

- Klammern entfernen

⚠ VORSICHT! VERLETZUNGESGEFAHR!

□ Achten Sie darauf, dass Sie nicht versehentlich den Bedienhebel 2 drücken.

☐ Schieben Sie den Haken 4 unter die Klammer oder den Nagelkopf (siehe Abb. F).

☐ Ziehen Sie den hinteren Teil des Tackers nach oben, um die Klammer bzw. den Nagel aus dem Werkstück zu lösen.

- Festgeklemmte Klammern aus dem Tacker entfernen

Während der Arbeit können sich Klammern und Nägel im Tacker verklemmen. Entfernen Sie klemmende Klammern wie folgt:

1. Drücken Sie den Klammerschieber 3 leicht nach innen und ziehen Sie ihn dabei nach unten. Ziehen Sie den Klammerschieber 3 anschließend komplett aus dem Unterlade-magazin 5 heraus.

2. Drehen Sie den Tacker um, so dass das Unter-lademagazin 5 nach oben zeigt.

3. Drücken Sie das Unterlademagazin 5 an den Seitenflügeln 6 nach hinten und ziehen Sie das Unterlademagazin 5 nach oben (siehe Abb. E).

4. Entfernen Sie nun die festgeklemmten Klammern vorsichtig aus dem Unterlademagazin 5.

5. Drücken Sie das Unterlademagazin 5 an den Seitenflügeln 6 nach hinten und drücken Sie es nach unten bis es einrastet, um das Unterlademagazin 5 wieder zu fixieren.

Hinweis: Nehmen Sie den Tacker bei größeren Störungen (Beschädigungen am Gehäuse etc.) außer Betrieb. Lassen Sie den Tacker ggf. von einer qualifizierten Fachkraft reparieren. Achten Sie darauf, dass bei eventuellen Reparaturen nur Originalersatzteile verwendet werden.

Tipps

1. Füllen Sie immer nur eine Sorte Nägel / Klammern in den Tacker ein. Auf diese Weise erhalten Sie ein gleichbleibend gutes Heft-Ergebnis.
2. Stellen Sie vor dem Befüllen des Tackers mit einer anderen Sorte Nägel / Klammern sicher, dass sich keine restlichen Nägel / Klammern der vorher genutzten Sorte mehr im Tacker befinden.

- Reinigung und Pflege

■ Verwenden Sie keinesfalls ätzende oder scheuernde Reinigungsmittel. Andernfalls kann die Oberfläche des Produkts beschädigt werden.
Das Produkt muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
□ Verwenden Sie zur Reinigung ein leicht angefeuchtetes, fusselfreies Tuch.

- Service

Zur Vermeidung von Transportschäden verpacken Sie das Produkt sicher oder verwenden Sie die Originalverpackung.

Meister Werkzeuge-Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dennoch einmal eine Funktionsstörung auftreten, so senden Sie das Produkt bitte an unsere Service-Anschrift. Eine Kurzbeschreibung des Defekts verkürzt die Fehlersuche und Reparaturzeit. Während der Garantiezeit legen Sie dem Produkt bitte den Kaufbeleg bei. Sofern es sich um keine Garantiereparatur handelt, werden wir Ihnen die Reparaturkosten in Rechnung stellen.

Wichtig! Wir weisen ausdrücklich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Produkte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teile-austausch nicht unsere Originalteile bzw. von uns freigegebene Teile verwendet wurden.

Conmetall Meister GmbH

Oberkamper Str. 37-39

DE-42349 Wuppertal

GERMANY

E-Mail: [e-mail]

IAN 300513

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

01/2018·Ident.-No.: 1735273012018-3
