Produkttyp	Energiesparende Unterbauleuchte
Modellnummern	14102104L, 14102106L
Abmessungen (L × B × H)	575 × 84 × 28 mm
Betriebsspannung	230-240 V ~ 50 Hz
Lampentyp	T5 Leuchtstoffröhre
Lampenleistung	13 W
Schutzklasse	II
Schutzart	IP20
Max. Anzahl anschließbarer Leuchten	10 Leuchten des gleichen Typs
Abstand zwischen angeschlossenen Leuchten	mindestens 15 cm, maximal 21 cm
Mindestabstand zu beleuchteten Materialien	0,2 m (Brandschutz)
Bohrlochabstand	500 mm
Bohrdurchmesser	ca. 6 mm
Bohrtiefe	ca. 30 mm
Schraubenüberstand	ca. 1,3 mm
Wartung und Reinigung	Trockenes, fusselfreies Tuch verwenden; niemals in Wasser tauchen
Entsorgung	Getrennte Sammlung für Elektroschrott; Leuchtstofflampen enthalten Quecksilber (Hg)
Garantie	36 Monate ab Kaufdatum
Zertifizierung	CE-konform
Hersteller/Service	59929 Brilon, Deutschland

Häufig gestellte Fragen - IAN 279239 Livarno Lux

Wie installiere ich die Unterbauleuchte?

Markieren Sie die Bohrlöcher im Abstand von 500 mm, bohren Sie 6 mm Löcher mit 30 mm Tiefe, setzen Sie Dübel und Schrauben ein, die etwa 1,3 mm überstehen. Befestigen Sie die Leuchte mit den entsprechenden Montagelöchern, schließen Sie dann das Netzkabel an und stecken Sie es in eine Steckdose.

Kann ich mehrere Leuchten miteinander verbinden?

Ja, Sie können bis zu 10 Leuchten desselben Modells (14102104L oder 14102106L) mit dem Original-Verbindungskabel anschließen. Stellen Sie sicher, dass der Abstand zwischen den Leuchten zwischen 15 cm und 21 cm beträgt. Verbinden Sie alle Leuchten mit dem Verbindungskabel, bevor Sie das Netzkabel in die Steckdose stecken.

Wie wechsle ich die Lampe?

Trennen Sie die Leuchte zuerst vom Netz, indem Sie den Stecker ziehen. Lassen Sie die Leuchte vollständig abkühlen. Entfernen Sie die Clips auf beiden Seiten der Schutzglasabdeckung, schieben Sie die Abdeckung heraus, drehen Sie die alte Lampe um 90 Grad und ziehen Sie sie heraus. Setzen Sie eine neue T5-Leuchtstoffröhre (230-240 V, max. 13 W) ein und drehen Sie sie um 90 Grad, um sie zu verriegeln. Setzen Sie die Glasabdeckung wieder ein und sichern Sie sie mit den Clips.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Überprüfen Sie vor der Verwendung immer auf Beschädigungen. Niemals mit beschädigtem Kabel oder defekter Lampe verwenden. Halten Sie die Leuchte mindestens 0,2 m von beleuchteten Materialien entfernt, um Brandgefahr zu vermeiden. Nicht mit einem Dimmer betreiben. Lassen Sie die Leuchte vor dem Berühren abkühlen. Ersetzen Sie zerbrochenes Schutzglas sofort. Niemals in Wasser tauchen.

Wie reinige ich die Leuchte?

Ziehen Sie den Stecker der Leuchte und lassen Sie sie vollständig abkühlen. Verwenden Sie nur ein trockenes, fusselfreies Tuch. Niemals Wasser, Lösungsmittel oder Benzin verwenden. Tauchen Sie die Leuchte nicht in Flüssigkeiten.

Welchen Lampentyp verwendet diese Leuchte?

Sie verwendet eine T5-Leuchtstoffröhre mit einer maximalen Leistung von 13 W und einer Betriebsspannung von 230-240 V ~ 50 Hz.

Wie lang ist die Garantiezeit?

Das Produkt hat eine 36-monatige Garantie ab Kaufdatum. Sie deckt Material- und Herstellungsfehler ab, schließt jedoch Verschleißteile wie Lampen und Schäden durch unsachgemäße Handhabung aus.

Wie entsorge ich die Leuchte?

Entsorgen Sie sie nicht im Hausmüll. Leuchtstofflampen enthalten Quecksilber (Hg) und müssen zu einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte gebracht werden. Verpackungsmaterialien können bei lokalen Einrichtungen recycelt werden.

Kann ich diese Leuchte im Freien verwenden?

Nein, diese Leuchte ist nur für den Innenbereich in trockenen, geschlossenen Räumen konzipiert. Sie ist nicht für den Außenbereich oder feuchte Umgebungen geeignet.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Bleistift, Schraubendreher, elektrische Bohrmaschine mit 6 mm Bohrer, Wasserwaage sowie die beiliegenden Dübel und Schrauben.

BEDIENUNGSANLEITUNG IAN 279239 Livarno Lux

Bedienungs- und Sicherheitshinweise

IAN 279239

PT

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 19

Briloner Leuchten GmbH

Im Kissen 2,

59929 Brilon,

Alemanha

Briloner Leuchten GmbH

Im Kissen 2,

59929 Brilon,

Germany

Legende der verwendeten Piktogramme......Seite 20

Einleitung......Seite 20

Bestimmungsgemäße Verwendung......Seite 20

Lieferumfang......Seite 20

Teilebeschreibung......Seite 21

Technische Daten......Seite 21

Sicherheit......Seite 21

Sicherheitshinweise....Seite 21

Vorbereitung......Seite 22

Benötigtes Werkzeug und Material......Seite 22

Inbetriebnahme......Seite 22

Leuchte montieren....Seite 22

Mehrere Leuchten miteinander verbinden......Seite 23

Ein-/Ausschalten....Seite 23

Leuchte ausrichten......Seite 23

Leuchtmittel auswechseln......Seite 23

Wartung und Reinigung......Seite 24

Entsorgung......Seite 24

Informationen......Seite 24

Garantie......Seite 24

Konformitätserklärung......Seite 24

Hersteller / Service......Seite 25

Legende der verwendeten Piktogramme:
	Bedienungsanleitung lesen! Vorsicht! Stro aggefahr!
V~	Volt (Wechselspannung)		Ersetzen Sie ein zerbrochenes Schutzglas sofort durch ein neues.
	Hertz (Frequenz)		Brandgefahr! Montieren Sie die Leuchte mit einer Entfernung von mindestens 0,2 m zu angestrahlten Materialien.
	Watt (Wirkleistung) So verhalten Sie sich
	Schutzklasse II Vorsicht! Verbrennungsge
	Warn- und Sicherheitshinweise beachten!		Entsorgen Sie Verpackung und Gerät umweltgerecht!

Energiespar-Unterbauleuchte

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben Sich damit für ein hochwertiges Produkt entschieden.

Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

Bestimmungsgemäße Verwendung

Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Wegen der Schalterbedienung sollte die Leuchte im Handbereich angebracht werden. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Gerätes ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen sowie technische Fehlfunktionen (z. B. Kurzschluss, Brand, elektrischer Schlag) die Folge sein.

Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes.

1 Energiespar-Unterbauleuchte, Modell 14102104L bzw. 14102106L

1 Leuchtstoffröhre T 5, 13 W
1 Netzkabel
1 Verbindungskabel
2 Dübel
2 Schrauben
1 Bedienungsanleitung

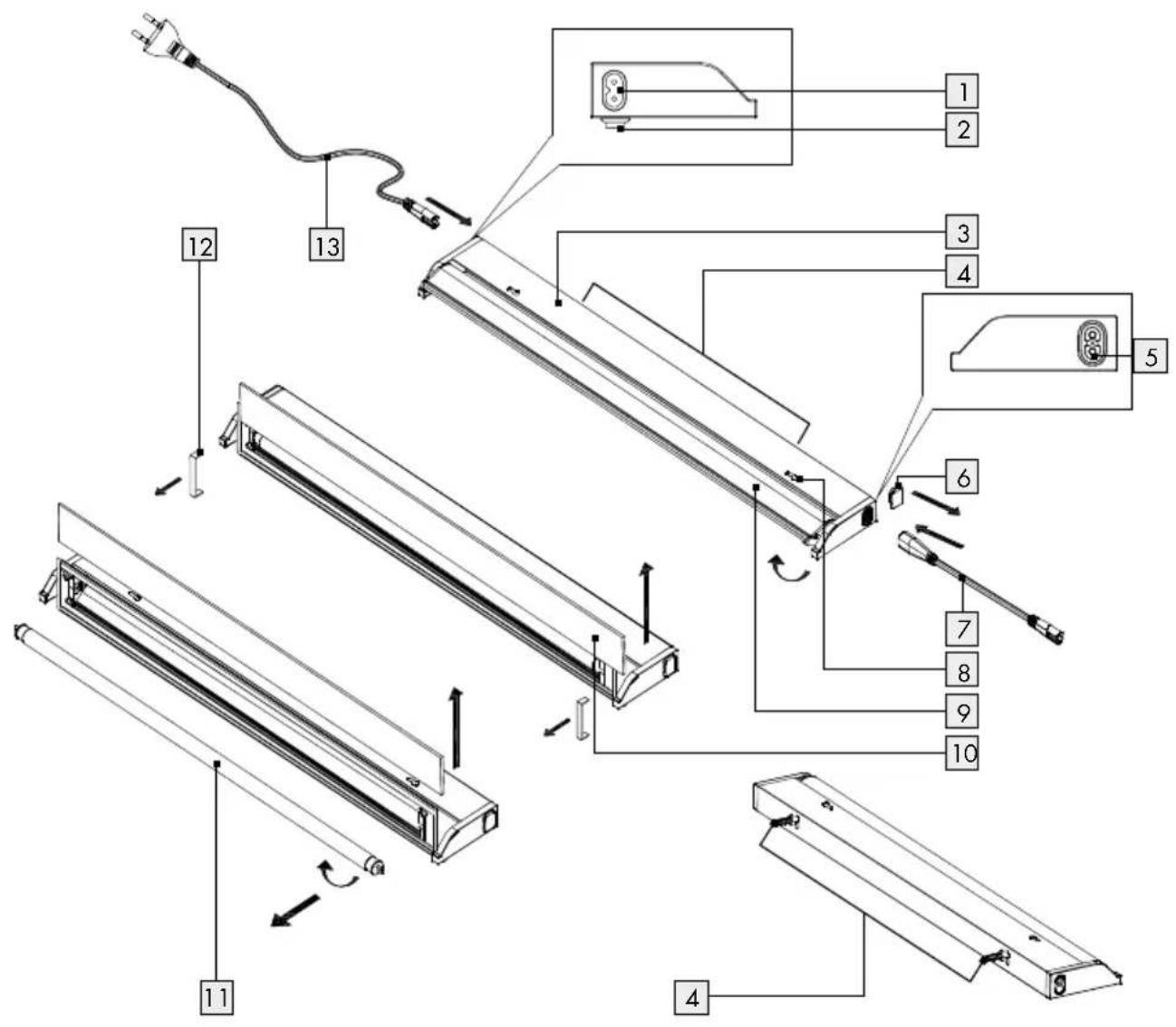

Teilebeschreibung

1 Leuchtensteckdose
2 EIN-/AUS-Schalter
3 Leuchtengehäuse
4 Montagelöcher zur Wandbefestigung
5 Verbindungssteckdose
6 Schutzkappe
7 Verbindungskabel
8 Montagelöcher zur Unterbaubefestigung
9 schwenkbare Lichtleiste
10 Schutzglasscheibe
11 Leuchtmittel
12 Klammer
13 Netzkabel

- Technische Daten

Betriebsspannung: 230-240V\~50Hz

Leuchtmittel: Leuchtstoffröhre T5, 13 W

Nennleistung: 1 x 13 W

Abmessungen: (L x B x H)

575 × 84 × 28 mm

Schutzklasse: II/

Schutzart:

IP20

- Sicherheit

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

Vermeiden Sie Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Netzanschluss die Leuchte, das Netzkabel sowie ggf. das Verbindungskabel auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.
⚠ VORSICHT! Beschädigte Netzkabel und Verbindungskabel bedeuten Lebensgefahr durch elektrischen Schlag.
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230-240 Volt\~).
■ Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten.
- Öffnen Sie niemals eines der elektrischen Betriebsmittel (z.B. Schalter, Fassung o.ä.) oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.
Fassen Sie nur den isolierten Bereich des Netzsteckers beim Anschluss oder Trennen vom Netzstrom an!
Wenn die äußere flexible Leitung dieser Leuchte beschädigt ist, darf sie nur durch eine spezielle Leitung oder durch eine Leitung ersetzt werden, die ausschließlich über den Hersteller oder seinen Servicevertreter erhältlich ist.
Schließen Sie die Unterbauleuchte nur mit dem Original-Netzkabel an den Netzstrom an.
■ Verbinden Sie nur original Unterbauleuchten des gleichen Typs (14102104L oder 14102106L).
Schließen Sie miteinander verbundene Unterbauleuchten nur an eine Steckdose an. Achten Sie darauf, dass Sie nur maximal 10 Unterbauleuchten des gleichen Typs über eine Steckdose zusammenschalten. Andernfalls kann es zu Überlastungen der Anschlüsse und Kabel kommen.
Achten Sie darauf, dass erst alle Unterbau-leuchten mittels Verbindungskabel verbunden

sein müssen, bevor Sie das Netzkabel in die Steckdose stecken.

Vermeiden Sie Brand- und Verletzungsgefahr

■ VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken jedes Leuchtmittel und Lampenglas auf Beschädigungen. Betreiben Sie die Leuchte nicht mit defektem Leuchtmittel und / oder Lampenglas. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung.
■ VERBRENNUNGSGEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln eine starke Hitze.
Leuchtenteile und Leuchtmittel können während des Betriebs Temperaturen von > 60 °C erreichen und dürfen daher nicht berührt werden.
Lassen Sie die Leuchte vor dem Ersetzen eines defekten Leuchtmittels vollständig abkühlen.
Ersetzen Sie defekte Leuchtmittel sofort durch neue. Entfernen Sie vor dem Leuchtmittelwechsel immer zuerst den Stecker aus der Steckdose.
Ersetzen Sie ein zerbrochenes Schutzglas sofort durch ein neues. Wenden Sie sich an die Service-stelle oder eine Elektrofachkraft.
■ Verwenden Sie diese Leuchte nicht für Dimmer und elektronische Schalter. Sie ist dafür nicht geeignet.
BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 0,2 m zu angestrahlten

Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

• Lassen Sie die Leuchte im Betrieb nicht unbeaufsichtigt.
  Decken Sie die Leuchte nicht mit Gegenständen ab. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.
• Lassen Sie die Leuchte oder Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tüten, Kunststoffteile, etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.

So verhalten Sie sich richtig

■ Verwenden Sie nur eine 230–240 Volt Leuchtstoffröhre T5 und mit einer Höchstleistung von 13 Watt.
■ Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist.
Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht.
Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

• Vorbereitung

Benötigtes Werkzeug und Material

Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort.

• Bleistift / Markierwerkzeug
• Schraubendreher
• Bohrmaschine
• Bohrer
• Wasserwaage

- Inbetriebnahme

Leuchte montieren

1. Vermessen Sie die Wand bzw. Montagefläche für die Bohrungen. Verwenden Sie zur genauen Ausrichtung eine Wasserwaage.

2. Markieren Sie den Abstand von 500 mm für die beiden Befestigungslöcher.

3. Bohren Sie nun die Befestigungslöcher ( ca. 6 mm, Tiefe ca. 30 mm). Stellen Sie sicher, dass Sie keine Zuleitung beschädigen.

4. Führen Sie die beigefügten Dübel in die Bohrlöcher ein. Drehen Sie die beigefügten Schrauben in die Dübel ein und lassen diese ca. 1,3 mm von der Wand bzw. Montagefläche abstehen.
5. Befestigen Sie die Leuchte mit den entsprechenden Montagelöchern 4 oder 8 an den Schrauben.
6. Wenn Sie die Leuchte über den Montagelöchern 8 befestigt haben, müssen Sie zusätzlich das Leuchtengehäuse 3 bis zum Anschlag nach links schieben, die Lichtleiste 9 nach vorne schwenken und die Befestigungsschrauben anziehen.
7. Stecken Sie den Anschluss des Netzkabels 13 in die Leuchtensteckdose 1.
8. Stecken Sie den Netzstecker 13 in die Steck-dose. Ihre Leuchte ist nun betriebsbereit.

- Mehrere Leuchten miteinander verbinden

VORSICHT! Achten Sie darauf, dass erst alle Unterbauleuchten mittels Verbindungskabel 7 verbunden sein müssen, bevor Sie das Netzkabel 13 in die Steckdose stecken.

Hinweis: Achten Sie darauf, dass Sie nur maximal 10 Unterbauleuchten des gleichen Typs über eine Steckdose zusammenschalten.

Montieren Sie bis zu 10 Leuchten des gleichen Typs nebeneinander. Befolgen Sie dazu die Arbeitsschritte 1.-5. des Kapitels „Leuchte montieren“.
Hinweis: Achten Sie darauf, dass der Abstand zwischen den Leuchten nicht größer als 21 cm ist. Hinweis: Achten Sie darauf, dass der Abstand zwischen den Leuchten nicht kleiner als 15 cm ist.
□ Entfernen Sie die Schutzkappe 6.
□ Stecken Sie das Verbindungskabel 7 in die Verbindungssteckdose 5 der Leuchte.
□ Stecken Sie den zweiten Anschluss des Verbindungskabels 7 in die Leuchtensteckdose 1 der anderen Leuchte.

□ Stecken Sie den Anschluss des Netzkabels 13 in die Leuchtensteckdose 1 der äußeren, linken Leuchte.
□ Stecken Sie den Netzstecker 13 in die Steck-dose. Ihre Leuchte ist nun betriebsbereit.

Ein-/Ausschalten

□ Betätigen Sie den EIN-/AUS-Schalter 2, um die Leuchte ein- oder auszuschalten.

Leuchte ausrichten

□ Verändern Sie die Ausrichtung der Leuchte nur, wenn die Leuchte ausgeschaltet ist.

VORSICHT! VERBRENNUNGSGEFAHR!

Leuchtenteile und Leuchtmittel können während des Betriebs Temperaturen von >60 °C erreichen und dürfen daher nicht berührt werden.

□ Lassen Sie die Leuchte vollständig abkühlen.

☐ Schwenken Sie die Lichtleiste 9 in die gewünschte Richtung.

Leuchtmittel auswechseln

VORSICHT! STROMSCHLAGGEFAHR!

Trennen Sie zum Auswechseln des Leuchtmittels 11 die Leuchte zuerst vom Stromnetz. Ziehen Sie den Netzstecker 13 aus der Steckdose.

□ Lassen Sie die Leuchte vollständig abkühlen.
Benutzen Sie zum Auswechseln des Leuchtmittels 11 ein sauberes, fusselfreies Tuch.
□ Entfernen Sie die rechts und links angebrachten Klammern 12 von der Schutzglasscheibe.
☐ Ziehen Sie die Schutzglasscheibe 10 aus den beidseitigen Führungsschienen. Legen Sie diese vorsichtig zur Seite.
☐ Drehen Sie das Leuchtmittel 11 mit einer ¼ Umdrehung und ziehen Sie es aus der Fassung heraus.
□ Verwenden Sie nur eine 230–240 Volt Leuchtstoffröhre T5 mit einer Höchstleistung von 13 Watt.

Inbetriebnahme/Wartung und Reinigung/Entsorgung/Informationen

□ Stecken Sie das neue Leuchtmittel vorsichtig in die Fassung und montieren Sie es mit einer ¼ Umdrehung. Überprüfen Sie den richtigen Sitz.
☐ Schieben Sie die Schutzglasscheibe 10 (glatte Seite sollte nach aussen zeigen) wieder in die Führungsschiene.
□ Befestigen Sie die Klammern 12 rechts und links an der Schutzglasscheibe.
☐ Schwenken Sie die Lichtleiste 9 in die gewünschte Richtung.

⚠ VORSICHT! Achten Sie darauf, dass erst alle Unterbauleuchten mittels Verbindungskabel 7 verbunden sein müssen, bevor Sie das Netzkabel 13 in die Steckdose stecken.

□ Stecken Sie den Netzstecker 13 in die Steck-dose. Ihre Leuchte ist nun betriebsbereit.

- Wartung und Reinigung

⚠ VORSICHT! STROMSCHLAGGEFAHR!

Ziehen Sie den Netzstecker 13 aus der Steckdose.

Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchte würde hierbei Schaden nehmen.

□ Lassen Sie die Leuchte vollständig abkühlen.

VORSICHT! STROMSCHLAGGEFAHR!

Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

- Entsorgung

Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Recyclingbehältern entsorgt werden.

Das Symbol der durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol

gekennzeichneten Zubehörteile. Gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Umwelt zu entlasten.

Leuchtstoffröhren sind Sonderabfall!

Sie können in geringen Mengen Schadstoffe enthalten, wie z.B. Quecksilber (Hg). Entsorgen Sie diese nicht über den normalen Hausmüll, sondern geben Sie sie an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten ab.

- Informationen

Garantie

Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie.

Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen.

Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter Angabe folgender Artikel-Nummer: 14102104L bzw. 14102106L. Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleißteile (wie z.B. Leuchtmittel).

Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert.

Konformitätserklärung CE

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Hersteller / Service

Briloner Leuchten GmbH

Im Kissen 2,

59929 Brilon,

Deutschland

Bitte halten Sie für alle Anfragen den Kassenbon

und die Artikelnummer (z. B. IAN 12345) als

Nachweis für den Kauf bereit.

BRILONER LEUCHTEN GMBH

Im Kissen 2

Stand der Informationen: 05 / 2016
