Produkttyp	Einbaugeschirrspüler
Anzahl der Maßgedecke	14
Abmessungen (H x B x T)	815 mm x 596 mm x 558 mm
Gewicht	Ca. 50 kg
Stromversorgung	220–240 V ~ 50 Hz
Leistungsaufnahme	1850 W
Energieeffizienzklasse	A++
Jährlicher Energieverbrauch	266 kWh
Jährlicher Wasserverbrauch	3080 L
Geräuschpegel	45 dB(A)
Spülprogramme	Intensiv, Eco, Leicht, Kristall, Schnell, Spülen, 60 min
Standardspülgang	Eco (178 min)
Zusatzfunktionen	Startzeitvorwahl (bis 24h), 3in1-Tab, Kindersicherung
Wasserenthärter	Einstellbar H0–H7
Wasserdruckbereich	0,04–1,0 MPa (0,4–10 bar)
Maximale Wassertemperatur	62 °C
Trocknungseffizienzklasse	A
Filtersystem	Grob-, Flach-, Feinfilter
Sprüharme	Oberer und unterer, zur Reinigung abnehmbar
Körbe	Oberkorb (höhenverstellbar), Unterkorb mit umklappbaren Stacheln, Besteckkorb
Sicherheitsmerkmale	Kindersicherung, Überlaufschutz, Erdung
Installationsanforderungen	Ebene Fläche, Wasseranschluss 3/4" Gewinde, Ablaufhöhe 50–100 cm

Häufig gestellte Fragen - EDB 6007 QXA++ ECG

Wie fülle ich Salz in den Geschirrspüler nach?

Entfernen Sie den Unterkorb, schrauben Sie die Salzbehälterkappe ab, füllen Sie bei erster Verwendung Wasser (500 ml) ein, geben Sie dann ca. 2 kg Geschirrspülsalz mit dem Trichter hinzu. Setzen Sie die Kappe wieder auf und führen Sie ein Spülprogramm aus, wenn Salz verschüttet wurde.

Wann sollte ich Klarspüler nachfüllen?

Füllen Sie Klarspüler nach, wenn die Anzeige auf dem Bedienfeld aufleuchtet oder der dunkle Teil des Anzeigers 1/4 voll beträgt. Öffnen Sie die Kappe, gießen Sie Klarspüler ein, bis der Anzeiger vollständig dunkel ist (max. 140 ml), und schließen Sie sie dann.

Wie stelle ich die Wasserenthärtereinstellung ein?

Schalten Sie den Geschirrspüler ein, drücken und halten Sie 'Verzögerung', dann drücken Sie 5 Sekunden lang 'Programm'. Verwenden Sie 'Verzögerung', um den Härtegrad (H0–H7) zu ändern, und drücken Sie 'Programm', um zu speichern. Schlagen Sie in der Härtetabelle im Handbuch nach.

Was bedeuten die Fehlercodes?

E1: Tür offen; E2: Wasserversorgungsproblem; E3: Abflussproblem; E4: Temperatursensorfehler; E5: Überlauf; E6: Wasserleck; E7: Heizelementfehler. Überprüfen Sie den Abschnitt zur Fehlerbehebung und wenden Sie sich bei Bedarf an den Kundendienst.

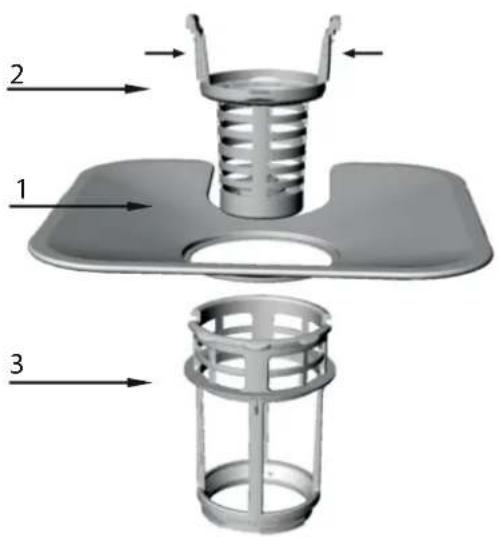

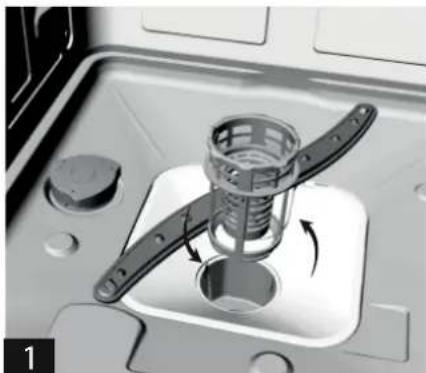

Wie reinige ich die Filter?

Drehen Sie den Grobfilter gegen den Uhrzeigersinn und entfernen Sie das gesamte Filtersystem. Spülen Sie es unter fließendem Wasser ab und reinigen Sie es wöchentlich mit einer Bürste. Setzen Sie es in umgekehrter Reihenfolge wieder ein. Betreiben Sie das Gerät niemals ohne Filter.

Warum ist mein Geschirrspüler laut?

Normale Geräusche umfassen das Öffnen des Spülmittelbehälters, die Rotation der Sprüharme und den Motor. Überprüfen Sie, ob das Geschirr richtig eingeräumt ist und die Sprüharme nicht blockiert. Wenn die Geräusche anhalten, stellen Sie sicher, dass der Geschirrspüler waagerecht steht und die Filter sauber sind.

Kann ich normales Spülmittel verwenden?

Nein, verwenden Sie nur Spülmittel, die speziell für vollautomatische Geschirrspüler entwickelt wurden. Normales Spülmittel verursacht übermäßige Schaumbildung und kann das Gerät beschädigen.

Wie belade ich das Geschirr für beste Ergebnisse?

Stellen Sie größere Gegenstände in den Unterkorb, wobei die verschmutzten Oberflächen nach innen zeigen. Laden Sie Gläser und Tassen verkehrt herum in den Oberkorb. Achten Sie darauf, dass scharfe Gegenstände mit den Klingen nach unten oder waagerecht eingelegt werden. Nicht überladen.

Was tun, wenn nach einem Spülgang Wasser im Geschirrspüler verbleibt?

Eine kleine Menge Wasser im Boden ist normal, um die Dichtung feucht zu halten. Bei übermäßigem Wasser überprüfen Sie den Ablaufschlauch auf Knicke oder Verstopfungen und stellen Sie sicher, dass der Filter sauber ist. Wenn das Problem bestehen bleibt, lesen Sie den Fehlercode E3.

Wie überwintere ich den Geschirrspüler?

Trennen Sie die Stromversorgung, schließen Sie die Wasserzufuhr, trennen Sie den Schlauch, entleeren Sie das Wasser aus Schlauch und Ventil, schließen Sie wieder an. Entfernen Sie den Filterbehälter und trocknen Sie den Boden. Lassen Sie die Tür einen Spalt offen, um Gerüche zu vermeiden.

BEDIENUNGSANLEITUNG EDB 6007 QXA++ ECG

Innenraum der Geschirrspülmaschine....72

INSTALLATIONSHINWEISE 73

Platzierung der Geschirrspülmaschine....73

Anschließen der Wasserleitung ....73

Anschließen des Ablaufschlauches....74

Anschließen an das Stromnetz 74

ANWENDUNGSHINWEISE....74

Vor der Erstverwendung 74

Salz in den Wasserenthärter hinzugeben....75

Klarspüler nachfüllen....76

Waschmittel-Funktion....77

Waschmittel....79

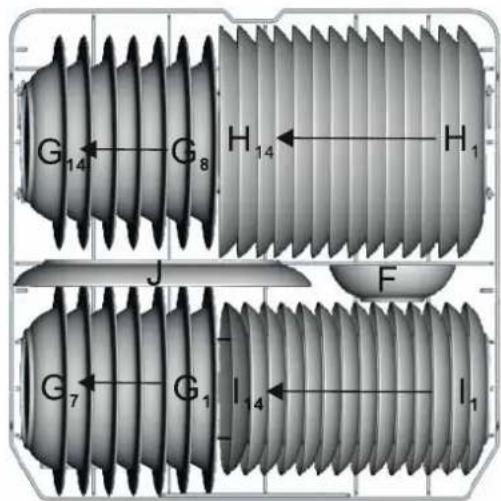

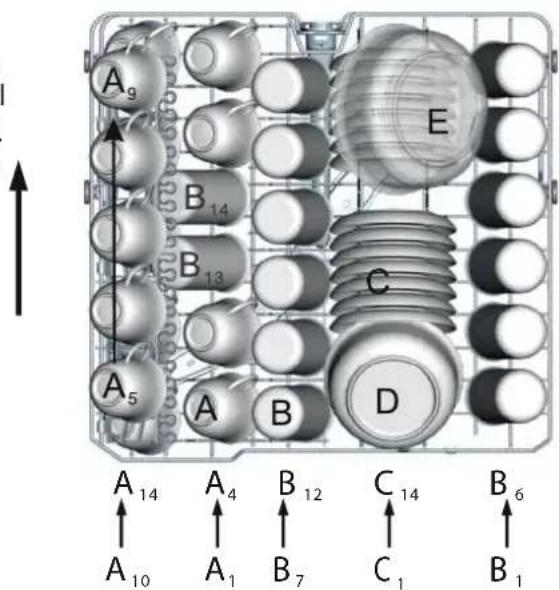

Befüllen der Körbe 80

STARTEN DES WASCHPROGRAMMES 83

INSTANDHALTUNG UND REINIGUNG 86

Filtrierungssystem 86

Reinigung der Sprüharme 87

Gerätepflege 87

TIPPS BEI DER PROBLEMBEHEBUNG......88

Ehe Sie den Kundendienst anrufen....88

Fehlercodes 90

TECHNISCHE ANGABEN 90

SICHERHEITSHINWEISE

Bitte aufmerksam lesen und für den künftigen Gebrauch gut aufbewahren!

Warnung: Die in dieser Anleitung aufgeführten Sicherheitsvorkehrungen und Hinweise umfassen nicht alle Umstände und Situationen, zu denen es kommen könnte. Der Anwender muss begreifen, dass der gesunde Menschenverstand, Vorsicht und Sorgfalt zu Faktoren gehören, die sich in kein Produkt einbauen lassen. Diese Faktoren müssen durch den Anwender bzw. mehrere Anwender bei der Verwendung und der Bedienung dieses Gerätes gewährleistet werden. Wir haften nicht für Schäden, die durch den Transport, eine unsachgemäße Verwendung, Spannungsschwankungen oder eine Modifi kation des Gerätes entstehen.

Um Bränden oder Stromunfällen vorzubeugen, müssen bei der Verwendung von elektrischen Geräten u.a. folgende Grundmaßnahmen eingehalten werden:

• Tür und Geschirrkörbe niemals mit Gewalt öffnen. Niemals auf der Tür sitzen oder auf diese hinaufsteigen.
• Heizkörper nach dem Waschgang nicht berühren.
• Geschirrspülmaschine erst nach dem Aufstellen einschalten. Während des Betriebes sollten Sie die Tür äußerst vorsichtig öff nen, da Verbrühungsgefahr besteht.

• Platzieren Sie keine schweren Gegenstände auf die offene Tür, die Geschirrspülmaschine könnte umkippen.
  • Geschirr in die Spülmaschine geben:

• Gegenstände mit scharfen Kanten sollten so hineingelegt werden, damit sie nicht die Türdichtung beschädigen.

• Vorsicht: Messer und sonstige scharfe Gegenstände waagerecht in die Körbe ggf. mit Schneide nach unten hineinlegen.

• Geben Sie Acht, damit Gegenstände aus Kunststoff nicht die Heizkörper berühren.

• Kontrollieren Sie nach jedem Waschzyklus, dass der Behälter für Waschmittel leer ist.
  • Waschen Sie in der Geschirrspülmaschine kein Kunststoffgeschirr, das nicht für Geschirrspülmaschinen geeignet ist.
• Benutzen Sie nur Reinigungsmittel und Klarspüler, die für die Geschirrspülmaschine geeignet sind.
• Benutzen Sie nur Reinigungsmittel und Klarspüler, die für automatische Geschirrspülmaschinen geeignet sind. Benutzen Sie niemals Seifen, Waschpulver oder Reinigungsmittel für Handwäsche.
  • Schützen Sie das Gerät vor Kindern.
• Kinder dürfen nicht in Kontakt mit dem Waschmittel kommen. Kinder sollten außer Reichweite der offenen Tür gehalten werden, da sich im Inneren der Geschirrspülmaschine Waschmittelreste befinden können.
• Das Gerät ist nicht für Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten (sowie Kindern) mit mangelnden Erfahrungen und Kenntnissen bestimmt, sofern diese nicht beaufsichtigt oder über den Gebrauch des Gerätes durch eine für ihre Sicherheit zuständige Person belehrt wurden.
• Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
• Waschmittel sind alkalisch und könnten bei Verzehr äußerst gefährlich sein! Vermeiden Sie Kontakt mit Haut und Augen. Bei off ener Tür sind Kinder außer Reichweite der Geschirrspülmaschine zu halten.
• Tür nicht geöff net lassen, um Unfälle durch Stolpern zu vermeiden.
• Ein beschädigtes Stromkabel dürfen nur der Hersteller, ein Servicearbeiter oder eine andere qualifizierte Person ersetzen. Auf diese Weise können Stromunfällen vermieden werden.
• Das Verpackungsmaterial sollte umweltfreundlich entsorgt werden.
• Benutzen Sie die Geschirrspülmaschine für den Zweck, für den Sie konzipiert wurde.
• Das Stromkabel darf während der Installation nicht gestreckt, gebogen oder belastet werden. Bedienelemente vor dem Anschließen nicht berühren.
• Benutzen Sie bei der Installation ein neues Schlauchset, alte Schläuche sollten nicht mehr benutzt werden.
• Falls sich im unteren Teil der Geschirrspülmaschine Belüftungsöffnungen befinden, dürfen diese nicht mit einem Teppich verdeckt werden.
• Dieses Gerät ist für den Gebrauch im Haushalt und in ähnlichen Räumlichkeiten bestimmt:

- Küchenzeilen in Geschäften, Büros und an sonstigen Arbeitsplätzen

– Geräte für die Landwirtschaft

- Verbrauchsgeräte, die Gästen in Hotels, Motels und ähnlichen Beherbergungseinrichtungen zur Verfügung stehen - Verbrauchsgeräte in Betrieben mit Übernachtung und Frühstück

ERDUNG DES GERÄTES

- Dieses Gerät muss geerdet werden. Eine Erdung reduziert das Stromschlagrisiko bei Störungen oder Pannen. Das Gerät kommt mit einem dreiadrigen Stromkabel, das einen Stecker mit Erdungskontakt hat. Das Stromkabel muss an eine geerdete Steckdose gemäß den lokalen Vorschriften und Anordnungen angeschlossen werden. Ein falsches Anschließen der Erdung erhöht das Stromschlagrisiko.

- Falls Sie sich bzgl. der Erdung des Gerätes nicht sicher sind, wenden Sie sich an einen qualifizierten Techniker. Falls der Gerätestecker nicht mit Ihrer Steckdose übereinstimmt, bitten Sie einen qualifizierten Techniker, damit er die Steckdose auswechselt.

BESCHREIBUNG

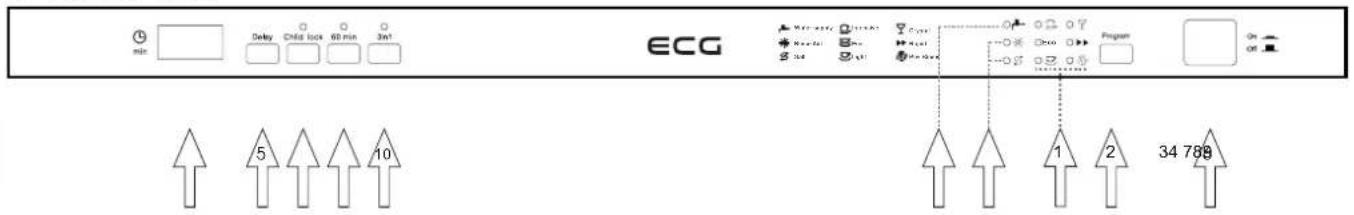

BEDIENFELD

1. Programmanzeigen: Das ausgewählte Programm wird durch die jeweilige Anzeige indiziert.
2. Programmtasten: Wählen Sie das gewünschte Waschprogramm durch mehrmaliges Drücken der Taste aus. Das Leuchten der jeweiligen Anzeige zeigt das ausgewählte Waschprogramm an. Die Anzeige für das Symbol Eco blinkt, sobald das Gerät an das Stromnetz angeschlossen wird. Durch mehrmaliges Drücken der Programmtaste kann das gewünschte Programm ausgewählt werden, und zwar in folgender Reihenfolge: Eco – Feinprogramm – Crystal – Schnellprogramm – Spülen – Intensivprogramm.
3. Anzeige zum Nachfüllen von Salz und Klarspüler: Leuchtet auf, sobald der Salz- oder Klarspülbehälter nachgefüllt werden muss.
4. Digitales Display: Zeigt die restliche Zeit eines Programmes, Fehlercodes und die bis zum aufgehobenen Start verbleibende Zeit an.
5. Taste DELAY: Mit dieser Taste kann der Programmstart um bis zu 24 Stunden aufgehoben werden. Durch mehrmaliges Drücken kann die Zeit, die zur Aktivierung des verzögerten Starts verbleibt, verlängert werden.
6. Ausschalter: Ein- und Ausschalten des Gerätes.
7. Wasserdruck-Anzeige: Leuchtet bei unterbrochener Wasserzufuhr oder eingeklemmten Zuleitungsschlauch.
8. Kindersicherung: Durch langes Drücken dieser zwei Tasten (3 Sekunden) sperren Sie die Bedienung der Geschirrspülmaschine. Falls Sie die Bedienelemente entsperren möchten, drücken Sie diese Taste noch einmal.
9. Programm 60 min: Mit dieser Taste können Sie ein normales einstündiges Waschprogramm auswählen.
10. Taste „3 in 1“: Mit dieser Taste können Sie die Funktion für Tabletten 3in1 aktivieren/deaktivieren. Diese Funktion steht für folgende Programme zur Verfügung: Intensivprogramm, Eco und Schnellprogramm.
11. Wählen Sie das gewünschte Programm aus und Schließen die Tür der Geschirrspülmaschine, in Kürze startet das eingestellte Programm.

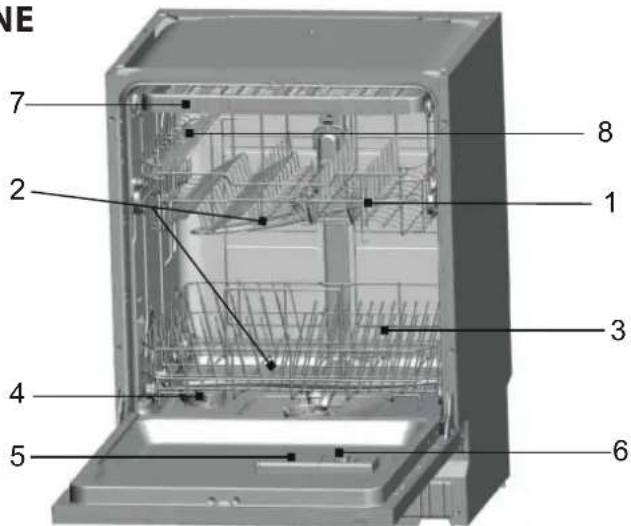

INNENRAUM DER GESCHIRRSPÜLMASCHINE

1. Oberer Korb
2. Sprüharme
3. Unterer Korb
4. Wasserenthärter
5. Behälter für Waschmittel
6. Dosiergerät für Klarspüler
7. Besteckschublade
8. Tassenhalter
9. Obere Dusche für Besteck (nicht abgebildet)

INSTALLATIONSHINWEISE

WARNUNG!

• Das Anschließen an das Stromnetz und an die Wasserzufuhr sollte ein qualifizierter Arbeiter vornehmen.
- Das Gerät darf nicht auf Zuleitungs- und Ablaufschläuchen oder dem Stromkabel stehen.
- Beim Anschließen an die Wasserleitung muss ein neues Schlauchset benutzt werden. Benutzen Sie keine alten Zuleitungsschläuche.

PLATZIERUNG DER GESCHIRRSPÜLMASCHINE

• Geschirrspülmaschine vor der Installation auspacken, sämtliches Verpackungsmaterial entfernen (s. Hinweise auf der Verpackung) und Geschirrspülmaschine auf mögliche Transportschäden überprüfen. Falls Sie irgendeine Beschädigung feststellen, unterbrechen Sie die Installation und kontaktieren Ihren Händler.
• Wählen Sie bei der Installation einen geeigneten Ort aus, an dem das Geschirr mühelos hineingelegt/ herausgenommen werden kann.
• Platzieren Sie die Geschirrspülmaschine in der Nähe von Wasser- und Ablaufl eitungen.
• Zuleitungs- und Ablaufschläuche können links oder rechts angebracht werden, was die Installation um einiges erleichtert.
• Heben Sie die Geschirrspülmaschine beim Umstellen nicht mit Hilfe der Tür oder des vorderen Bedienfeldes.
• Die Geschirrspülmaschine kann u.a. unter die Küchenarbeitsplatte geschoben werden. Geben Sie Acht, damit die Wasserzuleitung oder die Ablaufleitung beim Einschieben der Geschirrspülmaschine nicht eingeklemmt wird. Geben Sie Acht, damit die Geschirrspülmaschine nicht auf der Stromleitung steht.
• Stellen Sie die Geschirrspülmaschine auf einen geraden Fußboden. Die Geschirrspülmaschine kann mit Hilfe der vorderen einstellbaren Füße kann in eine waagerechte Position versetzt werden. Die Neigung sollte nicht größer als 2° sein. Eine waagerechte Position sorgt für eine größere Stabilität, beugt unerwünschten Bewegungen vor und reduziert Vibrationen und Lärm. Eine richtige Positionierung sorgt u.a. für ein müheloses Öff nen/Schließen der Tür.
• Falls die Tür der Geschirrspülmaschine nicht richtig anliegt, überprüfen Sie, ob die Spülmaschine stabil und waagerecht steht. Falls nötig, Füße einstellen.

Bemerkung: Die Füße sind bis 20 mm höhenverstellbar.

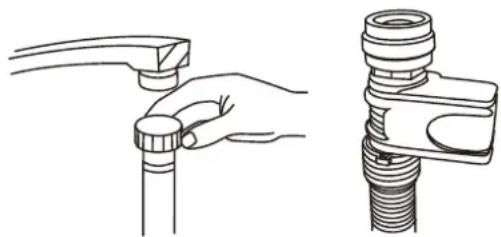

ANSCHLIESSEN DER WASSERLEITUNG

1. Der Wasserdruck sollte 0,04 bis 1,0 MPa betragen. Falls der Wasserdruck kleiner ist, wenden Sie sich an Ihren Techniker.
2. Der Zuleitungsschlauch darf weder gebogen noch verdreht sein.
3. Falls die Wasserleitungsrohre neu sind oder lange nicht benutzt wurden, lassen Sie zunächst etwas Wasser abfließen und warten, bis nur klares Wasser ausfließt.
4. Dichtigkeit der Verbindung überprüfen.

5. Zuleitungshahn vor dem Gebrauch der Geschirrspülmaschine öffnen.

6. Schlauchendstück an die Wasserzuleitung mit 3/4 Gewinde aufsetzen und Schraubung nachziehen.

ANSCHLIESSEN DES ABLAUFSCHLAUCHES

Schließen Sie den Ablaufschlauch an die Abfl ussleitung an und vergewissern sich, dass der Schlauch weder gebogen noch geknickt ist. Falls der Ablaufschlauch zu kurz ist, wenden Sie sich an eine autorisierte Kundendienststelle und wünschen einen längeren Schlauch aus demselben Material. Denken Sie daran, dass der Schlauch, obgleich verlängert, nicht länger als 4 Meter sein darf. Ein längerer Ablaufschlauch könnte die Funktionsfähigkeit der Geschirrspülmaschine beeinträchtigen. Der Schlauch muss gut an die Abfl ussleitung befestigt werden, damit er sich während des Waschvorganges nicht löst.

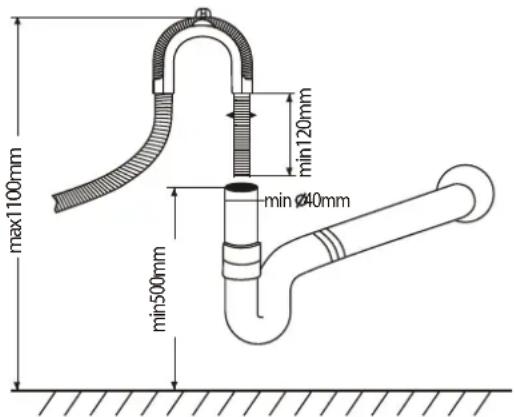

Anschließen an den Siphon

Die Anbindung an die Abflussleitung muss in 50 cm Höhe (Minimum) und 100 cm (Maximum) über dem Boden der Geschirrspülmaschine durchgeführt werden. Der Ablaufschlauch sollte mit einer Klemme befestigt werden. Das lose Schlauchende darf nicht ins Wasser getaucht sein.

ANSCHLIESSEN AN DAS STROMNETZ

Ehe Sie den Stecker in die Steckdose stecken, sollten Sie folgendes überprüfen:

• Die Steckdose ist geerdet und entspricht den geltenden Normen.
- Die Steckdose entspricht dem maximalen Anschlusswert des Gerätes (s. Typenschild auf der Innenseite der Tür).
• Die Spannung in der Steckdose entspricht der Spannung auf dem Typenschild.
- Die Steckdose stimmt mit dem Gerätestecker überein. Sollte dies nicht der Fall sein, wenden Sie sich an einen autorisierten Techniker, der die Steckdose auswechselt. Benutzen Sie weder Verlängerungskabel noch Mehrfachsteckdosen.

INBETRIEBNAHME DER GESCHIRRSPÜLMASCHINE

Vor der Inbetriebnahme muss folgendes überprüft werden.

1. Die Geschirrspülmaschine steht gerade und ist stabil.
2. Das Zuleitungsventil ist off en.
3. Aus den Schlauchverbindungen entkommt kein Wasser.
4. Das Stromkabel wurde angeschlossen.
5. Die Steckdose steht unter Spannung.
6. Die Zuleitungs- und Abfl aufschläuche sind weder eingeklemmt noch verfl ochten.
7. Von der Geschirrspülmaschine wurde sämtliches Verpackungsmaterial und Aufkleber entfernt.

HINWEIS

• Gebrauchsanweisung nach dem Gebrauch gut aufbewahren.
  • Die Gebrauchsanweisung enthält wichtige Informationen.

ANWENDUNGSHINWEISE

VOR DER ERSTVERWENDUNG

Vor der Inbetriebnahme

1. Wasserenthärter einstellen.
2. 500ml Wasser in den Salzbehälter geben und Spülmaschinensalz hinzugeben.
3. Klarspüler in das Dosiergerät geben.
4. Waschmittel in den Behälter geben

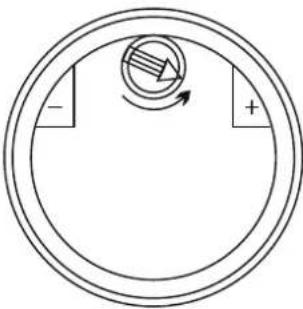

Wasserenthärter

Stellen Sie den Wasserenthärter manuell mit dem Drehknopf ein.

Der Wasserenthärter entfernt Mineralien und Salze aus dem Wasser. Diese könnten die Funktionsfähigkeit der Geschirrspülmaschine beeinfl ussen. Je mehr Mineralien und Salze, desto härter das Wasser. Der Wasserenthärter sollte in Abhängigkeit von der Wasserhärte eingestellt werden. Informationen über die Wasserhärte erhalten Sie bei Ihrem Wasserlieferanten.

Einstellung des Salzverbrauches

Sie können den Salzverbrauch in Abhängigkeit von der Wasserhärte regulieren. Auf diese Weise kann der Salzverbrauch optimiert und geregelt werden. Gehen Sie wie folgt vor:

Der Salzbehälter kann zwischen H0 und H7 eingestellt werden. Bei H0 wird kein Salz dosiert.

Informieren Sie sich über die Wasserhärte (diese Informationen erhalten Sie beim Wasserlieferanten) und stellen die Dosierung in Abhängigkeit von der Wasserhärte ein:

1. Tür schließen.

2. Geschirrspülmaschine mit der Taste „Power“ einschalten.

3. Taste „Delay“ gedrückt halten, danach Taste „Program“ 5 Sekunden gedrückt halten. Anschließend ertönt ein akustisches Signal und auf dem Display blinkt die Anzeige H. (ab Werk wurde H4 voreingestellt).

4. Mit der Taste „Delay“ können Sie die Einstellung ändern. Mit jedem Drücken der Taste „Delay“ erhöhen Sie die Dosis um jeweils 1 Stufe. Sobald der Wert H7 erreicht wird, gelangen Sie durch erneutes Drücken der Taste „Delay“ zum Wert H0 (Dosierung AUS).

5. Taste „Program“ drücken. Die Einstellung wurde gespeichert.

Wasserhärte-Tabelle

Wasserhärte		mmol/l	Eingestellter Wert
°Clark Härte
0-8 weich 0	-1.1 H0
9-10 weich	1.2-1.4	H1
11-12	mittel 1.5-1.8	H2
13-15	mittel 1.9-2.1	H3
16-20	mittel 2.2-2.9	H4
21-26	hart 3.0-3.7	H5
27-38	hart 3.8-5.4	H6
39-62	hart 5.5-8.9	H7

Bemerkung:

• Die Wasserhärte kann in jeder Region unterschiedlich sein.

• Bei hartem Wasser bilden sich auf Geschirr und Besteck Ablagerungen.

- Das Gerät kommt mit einem speziellen Wasserenthärter mit Salzbehälter, der Kalzium und andere Mineralien aus dem Wasser entfernt.

SALZ IN DEN WASSERENTHÄRTER HINZUGEBEN

Der Salzbehälter befi ndet sich unter dem unteren Korb. Befüllen Sie diesen folgendermaßen:

- Benutzen Sie ausschließlich Salz, das für Geschirrspülmaschinen geeignet ist! Salz, das nicht für Geschirrspülmaschinen geeignet ist (z.B. Speisesalz) könnte den Wasserenthärter beschädigen. Der Hersteller haftet für keinerlei Schäden infolge der Anwendung eines ungeeigneten Salztyps.

- Füllen Sie Salz ausschließlich vor dem Waschprogramm nach. Somit beugen Sie einer Korrosion vor, die auf Salzkristalle oder eine ausgelaufene Lösung am Boden der Geschirrspülmaschine zurückzuführen ist.

DE

A. Nehmen Sie den unteren Korb heraus, schrauben den Behälterdeckel ab und nehmen diesen heraus 1.
B. Falls Sie den Behälter zum ersten Mal nachfüllen, befüllen Sie 2/3 des Behälters mit Wasser (etwa 500 ml) 2.
C. Benutzen Sie einen Trichter (Teil der Lieferung) und schütten etwa 2 kg Salz in den Behälter hinein. Gewöhnlich entkommt aus dem Behälter etwas Wasser.
D. Nach dem Befüllen des Behälter Deckel erneut aufschrauben.
E. Nach etwa 2 bis 6 Tagen sollte die Anzeige für Salz nicht mehr leuchten.

Bemerkung:

1. Salz muss nachgefüllt werden, sobald auf dem Bedienpaneel die Anzeige für Salz aufleuchtet. Es kein einige Zeit dauern, bis sich das Salz auflöst. Aus diesem Grund könnte die Anzeige für Salz noch eine Weile leuchten.
2. Falls das Salz rund um den Behälter verstreut wurde, aktivieren Sie das Programm für Einweichen/Spülen, um das Salz entfernen.

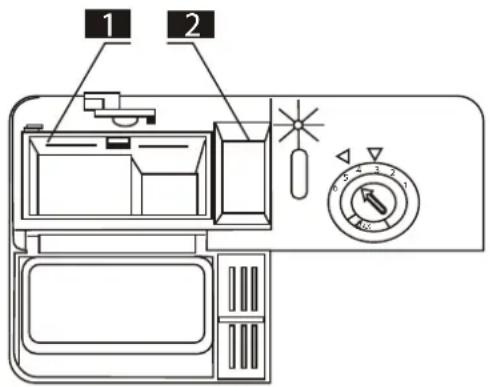

Der Klarspüler wird automatisch am Ende der Klarspülung dosiert. Es beugt Flecken und Streifen während der Trocknung vor.

HINWEIS

Benutzen Sie ausschließlich Marken-Klarspüler. Befüllen Sie das Dosiergerät ausschließlich mit Klarspüler (niemals mit Putzmitteln für Spülmaschinen, flüssigen Reinigungsmitteln u.ä.). Die Geschirrspülmaschine könnte beschädigt werden.

Befüllen des Dosiergerätes für Klarspüler

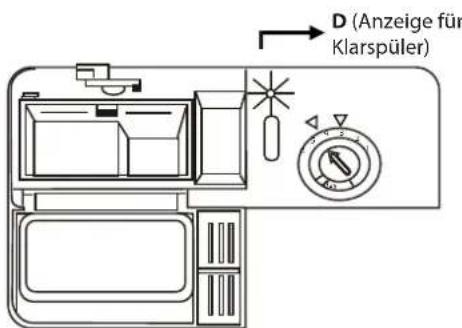

Die Anzeige für Klarspüler informiert über die Menge des verbleibenden Klarspülers (s. Bild).

● Voll
3/4 des Inhaltes
1/2 des Inhaltes
- 1/4 des Inhaltes – Klarspüler muss nachgefüllt werden, damit sich keine Flecken bilden.
○ Leer

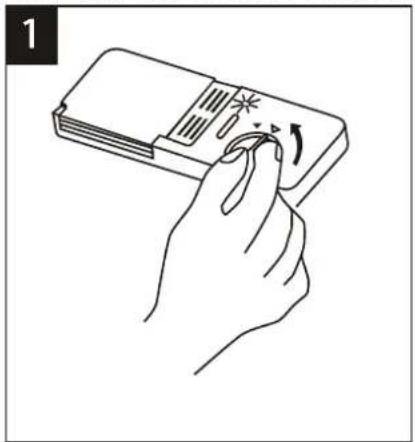

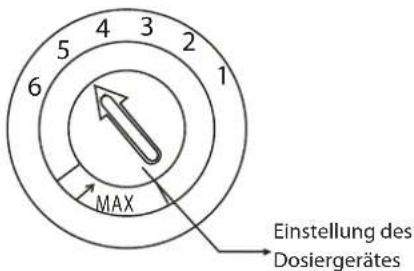

DOSIERGERÄT FÜR KLARSPÜLER

1. Öffnen Sie das Dosiergerät, indem Sie den Deckel zum Pfeil „open“ (nach links) drehen. Nehmen Sie den Deckel ab.
2. Füllen Sie den Klarspüler vorsichtig nach, damit er nicht überläuft.
3. Legen Sie den Deckel wieder an (zum Pfeil „open“) und schließen durch Drehen in Richtung „closed“.

Der Klarspüler wird am Ende der Klarspülung dosiert. Auf diese Weise bilden sich auf dem Geschirr keine Tropfen, die Flecken und Streifen hinterlassen könnten. Darüber hinaus beschleunigt der Klarspüler das Trocknen und Abtropfen von Wasser.

In Ihre Geschirrspülmaschine gehört flüssiger Klarspüler. Das Dosiergerät für Klarspüler befindet sich in der Tür neben dem Behälter für Waschmittel. Nehmen Sie den Deckel ab und füllen den Klarspüler nach, und zwar solange bis die Anzeige für Klarspüler dunkel wird. Das Volumen des Dosiergerätes beträgt 140 ml.

Achten Sie darauf das Dosiergerät nicht zu überfüllen, Überreste des Klarspülers könnten schäumen. Überreste mit einem Tuch abwischen. Vergessen Sie nicht den Deckel anzubringen.

HINWEIS

Ausgelaufenen Klarspüler mit einem saugfähigen Tuch entfernen. Auf diese Weise beugen Sie einer übermäßigen Schaumbildung während des nächsten Waschvorganges vor.

Einstellung des Dosiergerätes für Klarspüler

Das Dosiergerätes für Klarspüler hat sechs Einstellungspositionen. Versetzen Sie den Drehknopf beim ersten Waschen in Position „4“. Falls Probleme bzgl. der Trocknung und der Fleckenbildung auftreten, erhöhen Sie die Klarspüler-Dosierung, indem Sie den Deckel des Dosiergerätes abnehmen und den Drehknopf in Position „5“ versetzen. Falls Probleme bzgl. der Trocknung und der Fleckenbildung überdauern, stellen Sie den Drehknopf auf einen höheren Wert ein, bis die Flecken zurückgehen. Ab Werk wurde der Wert 5 eingestellt.

Bemerkung:

- Falls Sie nach dem Waschen Wassertropfen oder Kalkflecken feststellen, sollten Sie die Klarspüler-Dosierung erhöhen. Falls Sie weißliche klebrige Flecken auf dem Geschirr und Messern bzw. eine bläuliche Schicht auf Gläsern feststellen, sollten Sie die Klarspüler-Dosierung reduzieren.

WASCHMITTEL-FUNKTION

Reinigungsmittel enthalten chemische Stoffe, die Unreinheiten vom Geschirr lösen und entfernen sowie aus der Geschirrspülmaschine ausspülen. Hierfür sind die meisten herkömmlichen Reinigungsmittel geeignet.

Konzentriertes Reinigungsmittel

Aufgrund der chemischen Zusammensetzung unterschiedet man zwei Gruppen:

- Herkömmliche alkalische Mittel mit ätzenden Bestandteilen

• Leicht alkalische konzentrierte Mittel mit natürlichen Enzymen

Die Kombination des Waschprogrammes „Eco“ und eines konzentrierten Waschmittels reduziert die Umweltverschmutzung und ist optimal für Ihr Geschirr. Diese Waschprogramme wurden der Fähigkeit von Enzymen bzgl. des Auflösens von Unreinheiten angepasst. Aus diesem Grund kann man mit dem „Eco“ Waschprogramm mit einem konzentriertem Waschmittel dieselben Ergebnisse wie mit einem „intensiven“ Waschprogramm erzielen.

Reinigungstabletten

Reinigungstabletten lösen sich unterschiedlich schnell auf. Bei einem kurzen Waschprogramm könnte es dazu kommen, dass sich die Tablette nicht völlig auflöst, wodurch nicht alle reinigenden Stoffe freigegeben werden. Benutzen Sie Reinigungstabletten nur bei langen Waschprogrammen, damit alle Stoff e ausgespült werden.

Behälter für Waschmittel

Das Waschmittelmussnachjedem Waschennachgefülltwerden(s.Programmtabelle). Diese Geschirrspülmaschine verbraucht weniger Waschmittel und Klarspüler als herkömmliche Geschirrspülmaschinen. Gewöhnlich reicht pro Waschvorgang einer normalen Geschirrmenge ein Löff el Waschmittel. Bei mehr verschmutztem Geschirr wird mehr Waschmittel benötigt. Geben Sie das Waschmittel kurz vor Programmstart hinzu, ansonsten könnte dieses feucht werden und sich schlecht aufl ösen.

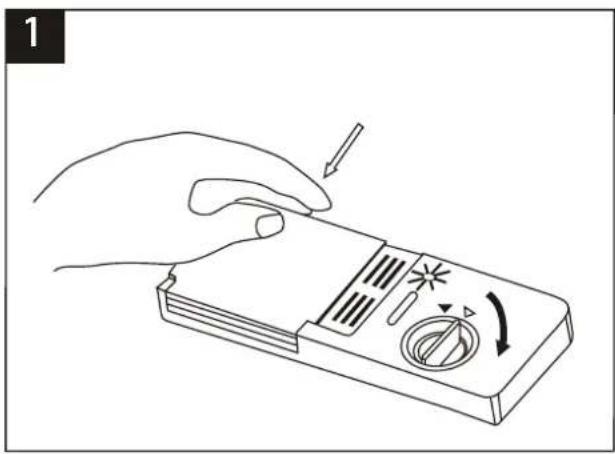

Waschmittelmenge

• Falls der Deckel zu ist: Drücken Sie auf den Deckel. Der Deckel öff net sich.
• Geben Sie das Waschmittel kurz vor Programmstart hinzu. Benutzen Sie nur Marken-Waschmittel, die für Geschirrspülmaschinen geeignet sind.

HINWEIS

Waschmittel sind aggressive Stoff e! Außer Reichweite von Kindern halten.

Richtige Anwendung von Waschmitteln

Benutzen Sie nur Waschmittel, die für die Geschirrspülmaschine geeignet sind. Waschmittel sollten auf einem trockenen und sauberen Ort aufbewahrt werden. Pulverförmige Waschmittel kurz vor dem Programmstart hinzugeben.

Dosierung von Waschmitteln

Behälter mit Waschmittel befüllen. Die Symbole informieren über die jeweilige Dosiermenge, s. Bild:

1 Bereich für die Dosis für den Hauptwaschzyklus. Der Wert „MIN“ stellt etwa 20 g Waschmittel dar.
2 Bereich für die Dosis für den Hauptwaschzyklus, etwa 5 g.

Dosieren und lagern Sie die Waschmittel gemäß Anweisungen des Herstellers, die der Verpackung zu entnehmen sind.

Drücken Sie auf den Deckel, bis dieser schließt.

DE

Bei stark verschmutztem Geschirr empfehlen wir das Waschmittel

auch in das Fach für den Vorwaschzyklus zu geben. Das Waschmittel aktiviert sich bereits beim Vorwaschzyklus.

Bemerkung:

• Der Programmtabelle sind Informationen über die Waschmittel-Dosierung einzelner Programme zu entnehmen. Nehmen Sie zur Kenntnis, dass Verschmutzungsgrad und Wasserhärte ebenfalls eine Rolle spielen können.
• Lesen Sie die Empfehlungen des Herstellers, die der Verpackung zu entnehmen sind.

WASCHMITTEL

Es gibt drei Arten von Waschmitteln

1. Mit Phosphat und Chlor
2. Mit Phosphat ohne Chlor
3. Ohne Phosphat und Chlor

Die heutigen pulverförmigen Waschmittel enthalten gewöhnlich kein Phosphat. Das bedeutet, dass Sie der Wasserenthärtung kaum beitragen. In diesem Fall empfehlen wir den Salzbehälter nachzufüllen, obgleich die Wasserhärte nur 6°dH beträgt. Phosphatfreie Mittel und hartes Wasser verursachen oft weiße Flecken auf Geschirr und Glas. In diesem Fall erzielen Sie bessere Ergebnisse mit einer größeren Waschmittelmenge. Waschmittel ohne Chlor haben eine geringere Bleichwirkung. Dunkle und farbige Flecken müssen nicht völlig zurückgehen. In diesem Fall sollten Sie ein Waschprogramm mit einer höheren Temperatur auswählen.

Tabletten 3in1

Allgemeine Empfehlungen

Gewöhnlich handelt es sich um Waschmittel samt Klarspüler und Wasserenthärter (Salz).

1. Vor dem Gebrauch dieser Produkte sollten Sie sich vergewissern, dass sie Ihrer Wasserhärte entsprechen (s. Empfehlung des Hersteller auf der Produktverpackung).
2. Diese Produkte sollten gemäß Empfehlungen der Herstellers benutzt werden.
3. Falls bei der ersten Verwendung von 3in1 Produkten Probleme auftreten, wenden Sie sich an die Kundenhotline Ihres Händlers.

Besondere Empfehlungen

- Falls kombinierte Produkte benutzt werden, sind Klarspüler und Enthärtungssalz nicht wirkungsvoll. Wir empfehlen die niedrigste Wasserhärte einzustellen.

Funktion „3in1“

1. Ausschalter der Geschirrspülmaschine drücken und Waschprogramm 3in1 auswählen (drücken Sie die Taste 3in1 bis die jeweilige Anzeige blinkt).
2. Mit der Taste Start/Pause starten Sie das Programm 3in1. Die Anzeige 3in1 leuchtet.

Deaktivierung der Funktion „3in1“

Befolgen Sie die Anweisungen bzgl. der „Deaktivierung eines laufenden Programmes“. Bei herkömmlichen Waschmitteln empfehlen wir folgendes:

1. Behälter für Salz und Klarspüler nachfüllen.
2. Die größte Wasserhärte einstellen und drei ECO Waschzyklen ohne Geschirr laufen lassen.
3. Wasserhärte erneut gemäß Ihrer Wasserhärte einstellen.

Bemerkung: Der Waschzyklus „3in1“ ist eine zusätzliche Funktion für Waschprogramme (Intensivprogramm, Eco, Feinprogramm).

BEFÜLLEN DER KÖRBE

Die besten Ergebnisse erzielen Sie, indem Sie folgende Anweisungen befolgen. Funktionsweise und Design der Geschirr- und Besteckkörbe können in Abhängigkeit vom jeweiligen Gerätemodell variieren.

Hineinlegen und Herausnehmen von Geschirr aus den Körben

• Entfernen Sie größere Speisereste vom Geschirr. Angebrannte Speisereste in Pfannen zunächst einweichen lassen. Das Geschirr muss vorher nicht unter fließendem Wasser abgespült werden.
• Gegenstände folgendermaßen in die Geschirrspülmaschine hineinlegen:
• Gegenstände wie Tassen, Gläser, Töpfe, Schüssel u. dgl. sollten mit dem Boden nach oben hineingelegt werden.
• Gefäße mit gekrümmten oder gewölbten Teilen sollten schräg hineingelegt werden, damit aus ihnen Wasser ausfließen kann.
• Ordnen Sie die Gegenstände so, damit diese nicht umkippen.
• Ordnen Sie die Gegenstände so, damit sich die Sprüharme ungehindert bewegen können.
• Besonders kleine Gegenstände gehören nicht in die Geschirrspülmaschine, da diese durch den Korb fallen könnten.
• Beim Hineinlegen von Geschirr sollten beide Körbe (oben und unten) gleichzeitig herausgezogen werden, um ein Umkippen zu vermeiden.

Herausnehmen von Geschirr

Wir empfehlen zunächst den unteren und erst dann den oberen Korb zu entleeren. Auf diese Weise tropft kein Wasser vom oberen auf den unteren Korb.

Befüllen des oberen Korbes

In den oberen Korb gehören zerbrechlichere und kleinere Gegenstände wie Gläser, Tassen, Untertassen, Teller, Schüssel und flache Schüsseln (sofern diese nicht sehr verschmutzt sind). Geschirr und Besteck so platzieren, damit sie vom Wasserstrom nicht umgekippt werden.

A. Tassen
B. Gläser
C. Teller
D. Schüssel
E. Schüssel

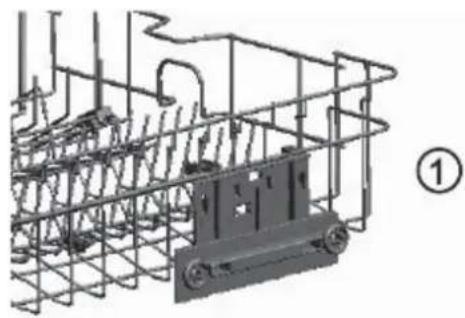

Einstellung des oberen Korbes

Die Höhe des oberen Korbes kann so eingestellt werden, damit mehr Platz für größeres Geschirr geschaffen wird, sei es im oberen oder unteren Korb. Die Besteckschublade wurde ab Werk in die untere Position versetzt. Falls Sie die Besteckschublade in die obere Position versetzen möchten, greifen Sie diese von beiden Seiten und heben hoch. Falls Sie die Besteckschublade erneut in die untere Position versetzen möchten, greifen

Sie diese von beiden Seiten, heben etwas an und lassen in die untere Position senken. Lange Gegenstände, Servier- und Tischbesteck sowie Messer sollten in den Korb so platziert werden, damit sie die Sprüharme nicht behindern. Falls nötig, kann der Glashalter heruntergeklappt oder herausgenommen werden.

Befüllen des unteren Korbes

Größere Gegenstände und Gegenstände, die mühelos zu waschen sind wie Töpfe, Pfannen, Deckel, Teller und Schüssel gehören in den unteren Korb (s. Bild).

Teller und Deckel sollten an den Seiten des Korbes platziert werden, damit sie den oberen Sprüharm nicht behindern.

Töpfe, Schüssel u. dgl. müssen mit dem Boden nach oben hineingelegt werden.

Tiefe Töpfe sollten schräg hineingelegt werden, damit aus ihnen Wasser ausfl ießen kann.

Im unteren Korb befi nden sich kippbare Gestelle für große Töpfe und Pfannen.

F. Schüssel

G. Suppenteller

H. Flacher Teller

I. Dessertteller

J. Ovaler Teller

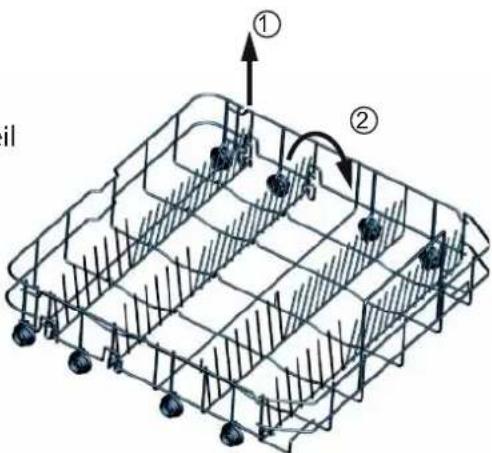

Kippbare Gestelle im oberen und unteren Korb

Kippbare Gestelle bestehen aus zwei Teilen. Durch das Herunterklappen der Gestelle im unteren Korb wird mehr Platz für größere Töpfe und Pfannen geschaff en. Falls nötig, kann jeder Teil getrennt heruntergeklappt werden ggf. können beide Teile auf einmal heruntergeklappt werden, wodurch mehr Platz im unteren Korb geschaff en wird.

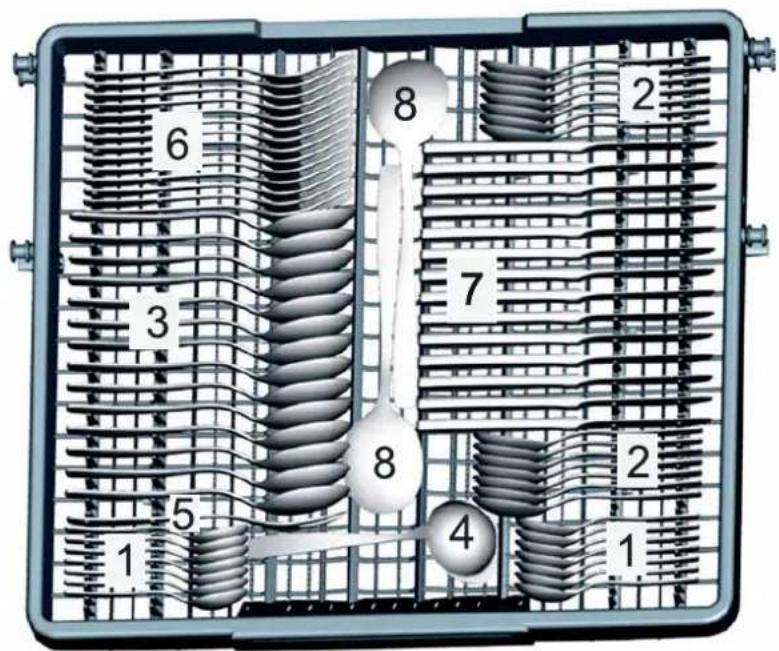

Besteck im Fach gemäß Abbildung ordnen. Besteck so hineinlegen, damit Wasser durchfließen kann.

Türseite

1. Kaff eelöff el
2. Dessertlöff el
3. Suppenlöff el
4. Schöpfl öff el
5. Serviergabeln
6. Gabeln
7. Messer
8. Serviermesser

Geschirr, das nicht für die Geschirrspülmaschine geeignet ist

Völlig ungeeignet

Besteck mit Griff en aus Holz, Porzellan, Horn oder Perlmutt.

Geschirr aus Kunststoff,der nicht wärmebeständig ist.

Besteck mit geklebten Teilen, die nicht wärmebeständig sind.

Zusammengeklebtes Geschirr und Besteck.

Zinn- und Kupfergegenstände.

Kristallglas.

Gegenstände aus Stahl, die rosten.

Holzbretter.

Gegenstände aus synthetischen Stoff en.

Nicht zu empfehlen

Einige Glastypen können nach mehrmaligem Waschen matt werden.

Teile aus Silber und Aluminium können verblassen.

Glasierte Muster können durch häufiges Waschen in der Geschirrspülmaschine verblassen.

BEMERKUNG: In die Geschirrspülmaschine gehören keine Gegenstände, die durch Zigarettenasche, Wachs oder Farbe verschmutzt sind. Achten Sie beim Kauf einer neuen Küchenausstattung darauf, damit dieses für die Geschirrspülmaschine geeignet ist.

BEMERKUNG: Geschirrspülmaschine niemals überlasten. Benutzen Sie kein Geschirr, dass nicht für die Geschirrspülmaschine geeignet ist. Nur so erzielen Sie gute Ergebnisse und sparen Energie.

Hineinlegen von Geschirr und Besteck

Vor dem Hineinlegen von Geschirr:

• Grobe Speisereste entfernen.

- Angebrannte Speisereste einweichen lassen.

HINWEIS

• Vergewissern Sie sich, dass kein Gegenstand durch den Korbboden hindurchgeht.
• Scharfe Gegenstände müssen mit der Schneide nach unten hineingelegt werden!

Achten Sie beim Hineinlegen von Geschirr und Besteck auf folgendes:

• Die hineingelegten Gegenstände dürfen nicht die Drehbewegung der Sprüharme behindern.
- Hohle Gegenstände wie Tassen, Gläser, Schüssel u. dgl. mit Boden nach oben hineinlegen, damit sich im Inneren kein Wasser ansammelt.
- Geschirr und Besteck darf nicht ineinander gelegt werden oder sich überdecken.
- Gläser dürfen sich nicht gegenseitig, berühren, damit sie nicht beschädigt werden.
- Größere Gegenstände, die schwer zu waschen sind, sollten in den unteren Korb hineingelegt werden.
- Der obere Korb ist für zerbrechliche und kleinere Gegenstände wie Gläser oder Tassen bestimmt.

HINWEIS

Messer mit einer langen Klinge, die vertikal gelagert werden, stellen eine mögliche Gefahr dar! Lange oder scharfe Gegenstände wie Messer zum Portionieren müssen in den oberen Korb waagerecht hineingelegt werden.

Beschädigung von Gläsern und sonstigem Geschirr

Mögliche Ursachen:

• Ungeeigneter Glas- oder Produkttyp. Chemische Zusammensetzung des Waschmittels.
• Ungeeignete Wassertemperatur und Programmlänge.

Empfohlene Lösung:

• Benutzen Sie Geschirr aus Glas oder Porzellan, das laut Hersteller für die Geschirrspülmaschine geeignet ist.
• Benutzen Sie feine Waschmittel, die für den jeweiligen Geschirrtyp geeignet sind. Falls nötig, holen Sie beim Hersteller des Waschmittels weitere Informationen ein.
• Wählen Sie ein Programm mit einer niedrigeren Temperatur aus.
• Glas und Besteck möglichst bald nach dem Waschen aus der Geschirrspülmaschine herausnehmen, um Beschädigung vorzubeugen.

Nach Waschende

Sobald der Arbeitszyklus zu Ende gelaufen ist, ertönt ein akustischer Signal (6x). Schalten Sie die Geschirrspülmaschine mit dem Ausschalter aus, stoppen die Wasserzufuhr und öffnen die Tür. Warten Sie einigen Minuten lang ehe Sie das Geschirr herausnehmen, damit Sie nicht mit heißem Geschirr manipulieren, das zerbrechen könnte. Auf diese Weise kann das Geschirr besser trocknen.

STARTEN DES WASCHPROGRAMMES

* EN 50242: dieses Programm ist ein Testzyklus.
TABELLE MIT WASCHPROGRAMMEN

Programm	Informationen bzgl. der Programmwahl	Beschreibung des Programmes	Waschmittel Vorwaschen/ Waschvorgang	Programm-länge (min.)	Energiever-brauch (kWh)	Wasserver-brauch (l)
Intensivprogramm	Für stark verschmutze Töpfe, Pfannen und Kasserolle sowie Geschirr mit eingetrockneten Speiseresten.	Vorwaschen Waschen (60 °C) Spülen 1 Spülen 2 Spülen mit warmem Wasser Trocknen	5/30 g (oder 3in1)	169 1,50	18
Eco (*EN 50242) (kaltes Programm)	Für gewöhnlich verschmutztes Geschirr wie Töpfe, Teller, Gläser und leicht verschmutzte Pfannen. Standard-Tageszyklus.	Vorwaschen Waschen (46 °C) Spülen mit warmem Wasser Trocknen	5/30 g (oder 3in1)	178 0,93	11
Feinprogramm	Für sensibleres und äußerst temperaturempf ndliches Geschirr. (Sofort nach dem Gebrauch des Geschirrs starten.)	Vorwaschen Waschen (45 °C) Spülen Spülen mit warmem Wasser Trocknen	5/20 g (oder 3in1)	147 0,95	14
Crystal	Leicht verschmutzte Gläser, Teller oder Schüsseln, tägliches Waschen.	Waschen (40 °C) Spülen Spülen mit warmem Wasser Trocknen	5/20 g 118 0,90	11
Schnellprogramm	Kürzeres Waschen für weniger verschmutztes Geschirr, das nicht trocknen muss.	Waschen (40 °C) Spülen mit warmem Wasser	15 g 36 0,55	7
Spülen	Spülen von Geschirr, das Sie später waschen möchten.	Vorwaschen / 11 0,01	4
60 min	Leicht und normal verschmutzte Gläser, Teller oder Schüsseln, tägliches Waschen.	Spülen mit warmem Wasser 1 Spülen mit warmem Wasser 2 Spülen mit warmem Wasser (60 °C) Trocknen	5/20 g 60 1,00	11,5

Informationen über den Vergleichstest gemäß EN 50242:

• Kapazität: 14 Geschirrsets
- Position des oberen Korbes: Untere Position
- Einstellung des Dosiergerätes für Klarspüler: 5 (oder 4 für Dosiergeräte mit 4 Positionen)

EINSCHALTEN DES GERÄTES

Starten des Waschprogrammes

1. Befüllen Sie beide Körbe mit Geschirr und schieben diese wieder ein.
   Wir empfehlen zunächst den unteren und erst dann den oberen Korb zu befüllen (s. Kapitel „Bedienfeld“).
2. Geben Sie das Waschmittel hinzu (s. Kapitel bzgl. der Dosierung).
3. Schließen Sie das Stromkabel an eine geeignete Steckdose an (s. Typenschild). Überprüfen Sie, ob die Wasserzufuhr offen ist.
4. Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können. Schließen Sie die Tür.
5. Drücken Sie den Ausschalter und wählen mit der Programmtaste den gewünschten Waschzyklus aus (s. Programmtabelle).

Bemerkung:

- Das Schließen der Tür wird durch einen Klickton indiziert. Nach Ende des Waschvorganges Geschirrspülmaschine mit dem Ausschalter ausschalten.

ÄNDERUNG DES PROGRAMMES

Voraussetzung: Sie können das Programm nach dem Start ändern, falls die Geschirrspülmaschine erst am Anfang des Waschvorganges ist. Anderenfalls könnte das Waschmittel bereits aufgebraucht und das Wasser abgepumpt sein. Danach muss der Behälter für Waschmittel erneut nachgefüllt werden (s. Kapitel „Dosierung des Waschmittels“).

1. Mit dem Ausschalter beenden Sie das Programm und schalten somit die Geschirrspülmaschine wieder ein.
2. Jetzt können Sie ein neues Programm auswählen (s. Starten des Waschprogrammes").

Bemerkung:

- Falls Sie die Tür während des Waschvorganges öff nen, wird der Waschvorgang gestoppt. Anschließend ertönt ein Warnsignal und auf dem Display die Fehlermeldung „E1“ angezeigt. Schließen Sie die Tür, das Waschprogramm wird binnen kurzer Zeit fortgesetzt.

Bemerkung:

- Falls alle Anzeigen blinken bedeutet das, dass die Geschirrspülmaschine außer Betrieb ist. Schalten Sie den Hauptschalter aus, schließen die Wasserzufuhr und rufen die Servicezentrale an.

Sie haben vergessen ein Geschirrstück hineinzulegen

DE

Vergessenes Geschirr kann nach dem Start der Geschirrspülmaschine hineingelegt werden, solange der Behälter für Waschmittel noch zu ist.

1. Öff nen Sie ein wenig die Tür und warten bis der Waschvorgang stoppt.
2. Sobald die Sprüharme stillstehen, kann die Tür völlig geöff net werden.
3. Legen Sie das vergessene Geschirrstück hinein.
4. Schließen Sie die Tür. Nach etwa 10 Sekunden wird der Waschvorgang fortgesetzt.

WARNUNG!

- Während des Waschvorganges ist ein Öffnen der Tür gefährlich, da eine Verbrühungsgefahr durch heißes Wasser besteht. Das Waschprogramm wird erst dann beendet, nachdem auf dem digitalen Display „- - - " erscheint und eine akustische Anzeige ertönt (6x). Schalten Sie die Geschirrspülmaschine mit dem Ausschalter aus und schließen die Wasserzufuhr.

NACH PROGRAMMENDE

1. Geschirrspülmaschine mit dem Ausschalter ausschalten.
2. Sperren Sie die Wasserzufuhr.
3. Öffnen Sie vorsichtig die Tür, lassen diese etwas geöffnet und warten einige Minuten lang ehe Sie das Geschirr herausnehmen. Auf diese Weise kann das Geschirr besser abkühlen und trocknen.

Bemerkungen

• Öff nen Sie dir Tür vorsichtig, der hinaustretende Dampf ist heiß!
• Warten Sie einige Minuten ehe Sie Geschirr und Besteck aus der Geschirrspülmaschine herausnehmen, das Geschirr ist kurz nach dem Waschen sehr heiß und könnte zerbrechen.

Herausnehmen von Geschirr

• Der Innenraum der Geschirrspülmaschine ist gewöhnlich feucht.
• Leeren Sie zunächst den unteren Korb und erst dann den oberen Korb. Auf diese Weise vermeiden Sie das Abtropfen von Wasser aus dem oberen auf den unteren Korb.

INSTANDHALTUNG UND REINIGUNG

FILTRIERUNGSSYSTEM

Der Filter schützt die Pumpe vor dem Eindringen von größeren Speiseresten und sonstigen Objekten. Speisereste können den Filter verstopfen. Aus diesem Grund muss der Filter von Zeit zu Zeit herausgenommen und gereinigt werden.

Das Filtrierungssystem besteht aus einem groben Filter, einem flachen Filter (Hauptfi Iter) und einem feinen Mikrofi Iter.

1 Flacher Filter

Nahrungsmittelreste und Unreinheiten werden mit Hilfe einer speziellen Düse am Unterarm in diesen Filter abgeführt.

2 Grober Filter

In diesem Filter fangen sich größere Partikel wie Knochen- oder Glasstücke ein, die den Abfall verstopfen könnten. Falls Sie die eingefangenen Partikel aus dem Filter entfernen möchten, drücken Sie etwas auf die Seiten im oberen Teil und nehmen den Filter heraus.

Dieser Filter fängt im Auff angbehälter Unreinheiten und kleine Nahrungsmittelreste ein und beugt somit erneuten Ablagerungen am Geschirr vor.

• Kontrollieren Sie nach jedem Waschvorgang, ob der Filter nicht verschmutzt ist.
• Nach dem abschrauben des groben Filter kann das ganze Filtrierungssystem herausgenommen werden. Entfernen Sie sämtliche Nahrungsmittelreste und spülen den Filter unter fließendem Wasser ab.

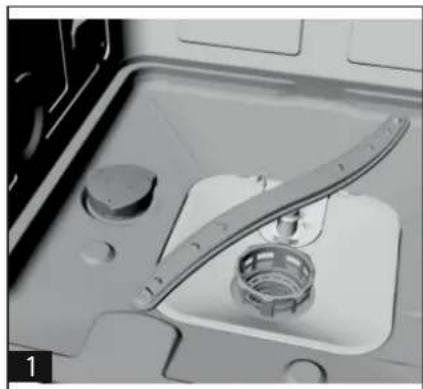

Schritt 1: Drehen Sie den Filter im Uhrzeigersinn und schieben diesen heraus.

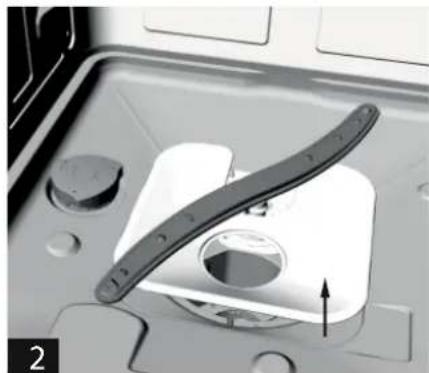

Schritt 2: Sie den fl achen Filter heraus.

Bemerkung:

- Gehen Sie beim Herausnehmen des Filter von Schritt 1 zu Schritt 2 vor. Beim Hineinlegen des Filters ist eine verkehrte Reihenfolge gefragt (von Schritt 2 zu Schritt 1).

Montage des Filters

Die regelmäßige Reinigung des Filters optimiert die Leistung und das Waschergebnis. Der Filter fängt Partikel aus dem Waschwasser ein und ermöglicht somit eine Wiederverwendung des Wassers während des Waschvorganges. Aus diesem Grund sollten nach jedem Waschzyklus aus dem Filter größere eingefangene Partikel entfernt werden. Wir raten den Filter unter fließendem Wasser zu waschen. Greifen Sie den Filter am Griff und ziehen in vertikaler Richtung hinaus. Der ganze Filter sollte einmal pro Woche gereinigt werden. Benutzen Sie zur Reinigung des groben und feinen Filters eine Reinigungsbürste. Anschließend können Sie den Filter erneut zusammenstellen (s. Bilder oben), das Filtrierungssystem wieder hineinlegen und von oben andrücken.

WARNUNG!

• Die Geschirrspülmaschine kann nicht ohne Filter benutzt werden. Eine falsche Lagerung des Filters kann die Leistung der Geschirrspülmaschine reduzieren und Geschirr sowie Besteck beschädigen.
- Klopfen Sie niemals auf den Filter. Ein deformierter Filter könnte die Funktionsfähigkeit der Geschirrspülmaschine beeinträchtigen.

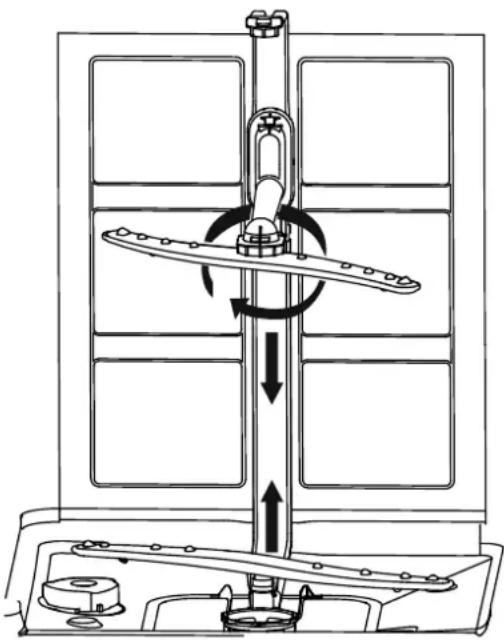

REINIGUNG DER SPRÜHARME

Eine regelmäßige Reinigung der Sprüharme ist sehr wichtig. Hierbei werden Chemikalien aus dem harten Wasser entfernt, da Kalkablagerungen Düsen und Lager verstopfen. Die Sprüharme können nach dem Herausschrauben der Mutter am oberen Teil des Arms (im Uhrzeigersinn) herausgenommen werden. Reinigen Sie die Sprüharme mit warmem Seifenwasser. Benutzen Sie eine feine Bürste, um die Düsen zu reinigen. Sobald die Sprüharme eingehend gereinigt wurden, können diese wieder aufgesetzt werden.

GERÄTEPFLEGE

Reinigen Sie das Bedienpaneel mit einem befeuchteten Tuch. Nach der Reinigung sollte das Bedienpaneel gut getrocknet werden. Benutzen Sie bei der Wartung der äußeren Teile hochwertigen Polierwachs.

Benutzen Sie zur Reinigung der Geschirrspülmaschine keine scharfen Gegenstände, Schleifpulver oder aggressiven Reinigungsmittel.

Schutz vor dem Einfrieren

Falls die Geschirrspülmaschine während des Winters an einem unbeheizten Ort aufbewahrt wurde, sollten Sie folgende Schritte vornehmen:

1. Trennen Sie die Geschirrspülmaschine vom Stromnetz.
2. Sperren Sie die Wasserzufuhr und trennen den Zuleitungsschlauch.
3. Lassen Sie Wasser aus dem Zuleitungsschlauch und aus dem Leitungswasserventil ausfließen. (Benutzen Sie einen Topf, um das Wasser aufzufangen).
4. Schleihen Sie den Zuleitungsschlauch erneut an das Leitungswasserventil an.
5. Nehmen Sie aus dem unteren Teil der Geschirrspülmaschine den Behälter mit Filter heraus. Benutzen Sie einen Schwamm, um den Fängerbehälter zu trocknen.

Reinigung der Tür

- Benutzen Sie bei der Reinigung der Türränder ein Tuch mit etwas warmem Wasser. Benutzen Sie keine Reinigungsmittel in Sprühdosen, damit das Wasser nicht in das Türschloss oder in ein Elektroteil gelangt. Benutzen Sie weder abrasive Reinigungsmittel noch Pulver, welche die Oberfläche beschädigen könnten. Auch einige Küchentücher könnten auf der Oberfläche Spuren oder Kratzer hinterlassen.

Wie Sie die Geschirrspülmaschine in einem guten Zustand halten

Nach jedem Waschvorgang

Sperren Sie nach jedem Waschvorgang die Wasserzufuhr und lassen die Tür ein wenig geöff net, damit sich im Inneren weder Feuchtigkeit noch Gerüche bilden.

Stromkabel herausziehen

Trennen Sie das Gerät vor jeder Reinigung und Instandhaltung vom Stromnetz. Riskieren Sie niemals.

Benutzen Sie weder Lösungsmittel noch abrasive Reinigungsmittel

Benutzen Sie zur Reinigung der äußeren Teile und Gummiteile keine Lösungsmittel oder abrasive Reinigungsmittel. Benutzen Sie ausschließlich ein Tuch mit etwas warmem Seifenwasser. Flecken und Ablagerungen auf den Innenseiten können mit einem befeuchteten Tuch mit etwas Essiglösung oder mit einem speziellen Waschmittel für Geschirrspülmaschinen entfernt werden.

Urlaub

Falls Sie die Geschirrspülmaschine längere Zeit nicht benutzen werden, starten Sie einen Waschzyklus ohne Geschirr, trennen die Geschirrspülmaschine vom Stromnetz, sperren die Wasserzufuhr und lassen die Tür ein wenig geöff net. Auf diese Weise beugern Sie unerwünschten Gerüchen vor und schonen die Türöff nung.

Umstellen der Geschirrspülmaschine

Falls die Geschirrspülmaschine woanders aufgestellt werden muss, transportieren Sie diese womöglich in einer vertikalen Position. Falls nötig, kann die Geschirrspülmaschine auf die Rückseite gelegt werden.

Dichtung

Nahrungsmittelreste, die in der Tür gefangen geblieben sind, können Gerüche im Inneren der Geschirrspülmaschine verursachen. Aus diesem Grund sollte die Dichtung regelmäßig mit einem feuchten Schwamm gereinigt werden.

DE

TIPPS BEI DER PROBLEMBEHEBUNG

EHE SIE DEN KUNDENDIENST ANRUFEN

Mit folgenden Empfehlungen (s. Tabelle) können Sie das Problem von alleine beheben. Falls die Probleme andauern, wenden Sie sich an eine autorisierte Kundendienststelle.

Problem Mögliche Ursache Abhilfemaßnahme
Geschirrspülmaschine läuft nicht.	Die Sicherung ist durchgebrannt oder ausgeschalteter Fl-Schutzschalter.	Sicherung auswechseln oder Schutzschalter einschalten. Alle übrigen Elektrogeräte im jeweiligen Stromkreis trennen.
	Defekte Netzversorgung. Überprüfen Sie, ob die Geschirrspülmaschine eingeschaltet und die Tür richtig geschlossen ist. Überprüfen Sie, ob der Stecker in die Steckdose gesteckt wurde.
	Niedriger Wasserdruck Überprüfen Sie, ob die Wasserzufuhr richtig angeschlossen und das Zuleitungsventil geöff net ist.
Auslasspumpe stoppt nicht	Überlaufen Das System wurde so konstruiert, um ein mögliches Überlaufen zu detektieren. In einem solchen Fall stoppt die Zirkulationspumpe und die Auslasspumpe beginnt zu arbeiten.
Lärm Gewisse Geräusche sind während des Waschvorganges normal		Geräusch beim Öff nen des Behälters für Waschmittel.
		Das Geschirr bewegt sich frei in den Körben ungenügend fixiert oder in den Korb ist ein kleinerer Gegenstand hineingefallen
		Rauschen des Motors Die Geschirrspülmaschine wurde nicht regelmäßig benutzt. Falls Sie die Geschirrspülmaschine nur ab und zu benutzen, vergessen Sie nicht jede Woche Wasser ein- und wieder auszulassen, damit die Dichtung nicht austrocknet.
Schaum in der Spülmaschinenwanne	Falsches Waschmittel Benutzen	Sie ausschließlich Waschmittel, die für Geschirrspülmaschinen geeignet sind. Falls Sie Schaum im Geräteinneren feststellen, öff nen Sie die Tür und lassen den Schaum verdampfen. Gießen Sie etwa 4,5 kaltes Wasser in die Wanne. Schließen Sie die Geschirrspülmaschine und starten das Programm "Einweichen", damit das Wasser ausgelassen wird. Falls nötig, Vorgang wiederholen.
	Überlaufen des Klarspülers	Ausgegossener Klarspüler unverzüglich wegwischen.
Verfärbtes Schloss der Wanne	Es wurde ein Reinigungsmittel mit Farbstoff benutzt.	Achten Sie darauf, damit das benutzte Waschmittel keinen Farbstoff enthält.
Geschirr und Besteck sind nicht sauber	Sie haben ein falsches Programm ausgewählt	Wählen Sie ein intensiveres Programm aus.
	Geschirr wurde falsch in die Körbe hineingelegt	Vergewissern Sie sich, dass den Behälter für Waschmittel und die Sprüharme kein größeres Geschirr blockiert.
Flecken und Filme auf Gläsern und Besteck	1. Sehr hartes Wasser2. Niedrige Temperatur des Zuleitungswassers3. Zu viel Geschirr in der Geschirrspülmaschine4. Falsch geordnetes Geschirr5. Altes oder feucht gewordenes Pulver6. Leeres Dosiergerät für Klarspüler7. Falsche Mengenbestimmung des Waschmittels	Flecken vom Glas entfernen:1. Metallbesteck herausnehmen2. Waschmittel nicht nachfüllen3. Das längste Programm auswählen4. Geschirrspülmaschine starten und etwa 18 bis 22 Minuten bis zum Hauptwaschvorgang laufen lassen.5. Tür öff nen und auf den Boden der Geschirrspülmaschine 2 Tassen Weißessig gießen.6. Tür schließen und Programm zu Ende laufen lassen. Falls Essig nicht hilft: Wiederholen Sie den oben angeführten Vorgang, aber benutzen anstatt von Essig 1/4 Tasse (60 ml) kristallisierter Zitronensäure.
Milchiges Glasgeschirr.	Weiches Wasser zusammen mit zu viel Reinigungsmittel.	Falls Sie weiches Wasser benutzen, verwenden Sie beim Glaswaschen weniger Waschmittel und einen kürzeren Waschprogramm.
Gelber oder brauner Bezug auf den inneren Flächen	Kaffee- oder Teeflecken	Benutzen Sie eine Lösung aus 1/2 Tasse Bleichmittel und 3 Tassen Wasser und entfernen die Flecken manuell.ACHTUNG!Ehe Sie mit der Reinigung der inneren Fläche beginnen, warten Sie nach dem Ende des Waschprogrammes weitere 20 Minuten, bis die Heizkörper abkühlen. Andernfalls droht Verbrennungsgefahr.
	Metallische Ablagerungen im Wasser könnten einen allgegenwärtigen Bezug verursachen	Wenden Sie sich an Ihren Wasserlieferanten mit der Bitte, einen speziellen Filter zu installieren.
Weißer Bezug auf der inneren Oberfl äche.	Hartes Wasser mit Mineralien Benutzen Sie bei der Reinigung des Innenraums einen Schwamm mit etwas Reinigungsmittel, das für Geschirrspülmaschinen bestimmt ist. Benutzen Sie Gummihandschuhe. Benutzen Sie niemals Reinigungsmittel, die nicht für Geschirrspülmaschinen geeignet sind. Nur so bilden Sie Schaumbildung oder Seifenschaum vor.
Der Deckel des Behälters für Waschmittel kann nicht geschlossen werden	Überreste des Reinigungsmittels haben die Sperre des Deckels verstopft	Entfernen Sie sämtliche Überreste von der Sperre.
Im Behälter ist Waschmittel geblieben.	Geschirr blockierte den Behälter.	Ändern Sie die Anordnung des Geschirrs.
Dampf Diese Erscheinung ist normal Beim Trocknen und dem Auslassen von Wasser entkommtDampf aus den Belüftungsöff nungen der Tür.
Schwarze oder graue Flecken auf dem Geschirr.	Aluminiumbesteck hat sich am Geschirr abgerieben.	Benutzen Sie zum Entfernen dieser Flecken ein feines abrasives Reinigungsmittel.
Am Boden ist Wasser geblieben	Diese Erscheinung ist normal Etwas klares Wasser rund um den Auslauf beugt dem Austrocknen der Dichtung vor.
Aus der Geschirrspülmaschine entkommt Wasser	Überfülltes Dosiergerät oder ausgegossener Klarspüler	Achten Sie darauf, damit Sie das Dosiergerät für Klarspüler nicht überfüllen. Vergossener Klarspüler könnte zur Schaumbildung und somit zum Überlaufen führen. Vergossenen Klarspüler mit einem feuchten Tuch abwischen.
	Die Geschirrspülmaschine befin det sich nicht in einer waagerechten Position	Stellen Sie die Geschirrspülmaschine in eine waagerechte Position.

FEHLERCODES

Im Falle einer Störung zeigt die Geschirrspülmaschine via LED-Anzeige (Bedienfeld) den Code des jeweiligen Fehlers an.

Code Bedeutung Mögliche Ursache
E1 Off ene Tür	Off ene Tür während des Waschvorganges
E2 Wasserzufuhr	Fehler an der Wasserzufuhr
E3 Wasserablauf	Fehler beim Wasserabpumpen
E4 Temperatursensor	Fehler am Temperatursensor
E5 Überlaufen/	Entkommen von Wasser	Überlaufen/Entkommen von Wasser
E6 Entkommen	von Wasser Wasser ist entkommen
E7 Heizkörper	Fehler beim Erwärmen

HINWEIS

- Falls Wasser entkommt, sperren Sie das Zuleitungsventil und wenden sich an eine autorisierte Kundendienststelle. Falls Sie auf dem Boden des Waschbereiches Wasser feststellen, was auf ein Überlaufen oder Entkommen von Wasser zurückzuführen ist, entfernen Sie dieses vor der nächsten Inbetriebnahme der Geschirrspülmaschine.

TECHNISCHE ANGABEN

Technische Angaben für eine Geschirrspülmaschine gemäß EU-Vorschriften Nr. 1059/2010:

Hersteller	ECG
Modell	EDB 6007 QXA++
Anzahl der Geschirrsets	14
Energieeffizienzklasse1	A++
Wasserverbrauch pro Jahr2	266 kWh
Stromverbrauch pro Standard-Waschzyklus 0,92 kWh
Stromverbrauch im Aus-Zustand	0,1 W
Stromverbrauch im Standby-Modus	0,9 W
Wasserverbrauch pro Jahr3	3080 l
Wirkungsgrad beim Trocknen4	A
Standard-Waschzyklus5	Eco
Programmlänge Standard-Waschzyklus	178 min
Geräuschpegel	45 dB(A)
Montage Zum Einbauen
Höhe 815 mm
Breite 596 mm
Tiefe (samt Anschluss) 558 mm
Anschlusswert 1850 W
Nennspannung / Frequenz 220–240 Vac / 50 Hz
Wasserdruck (hydrodynamischer Druck) 0,4–10,0 bar = 0	04–1,0 MPa
Wassertemperatur Max. 62 °C

Bemerkung:

1 A + + + (höchster Wirkungsgrad) bis D (niedrigster Wirkungsgrad)
2 Der Energieverbrauch von 266 kWh pro Jahr bezieht sich auf 280 Standard-Wachzyklen mit kaltem Wasser und Programme mit einem kleineren Energieverbrauch. Der wirkliche Energieverbrauch hängt von der Anwendungsweise des Gerätes ab.
3 Der Wasserverbrauch von 3080 Liter pro Jahr bezieht sich auf 280 Standard-Wachzyklen. Der tatsächliche Wasserverbrauch hängt von der Anwendungsweise des Gerätes ab.
4 A (höchster Wirkungsgrad) bis G (niedrigster Wirkungsgrad)
5 Dieses Programm ist zum Waschen von normal verschmutztem Geschirr bestimmt. Das wirkungsvollste Programm aus Sicht des Energie- und Wasserverbrauches in dieser Geschirrkategorie.

Das Gerät erfüllt sämtliche europäische Normen und Vorschriften in gültiger Fassung:

Die angeführten Werte wurden unter spezifischen Arbeitsbedingungen im Einklang mit den zuständigen Normen gemessen. Die Ergebnisse können in Abhängigkeit von Geschirrmenge, Verschmutzungsgrad, Wasserhärte, Waschmittelmenge u.ä. variieren.

Diese Gebrauchsanweisung wurde gemäß den Normen und Vorschriften der EU ausgearbeitet.

ENTSORGUNG

Entfernen Sie das Verpackungsmaterial.

Das Verpackungsmaterial kann wiederverwertet werden.

Teile aus Kunststoff haben internationale Abkürzungen:

• PE .....Polyethylen, z.B. Verpackungsfolie
• PS ......Polystyrol, z.B. Ausfüllmaterial
• POM .....Polyoxymethylen, z.B. Kunststoff klemmen
• PP ......Polypropylen, z.B. Salztrichter
• ABS .....Acrylnitril-Butadien-Styrol-Copolymer, z.B. Bedienpaneel

DE

HINWEIS

• Das Verpackungsmaterial könnte gefährlich für Kinder sein!
• Unbrauchbares Verpackungsmaterial an einer Sammelstelle angeben. Entwerten Sie das Gerät, indem Sie die Tür entfernen und das Stromkabel abschneiden.
• Kartonschachteln wurden aus wiederverwertbaren Papier hergestellt und gehören somit in Container für Sammelabfall.
• Mit einer ordnungsmäßigen Entsorgung des Gerätes schonen Sie die Umwelt sowie menschliche Gesundheit, die im Falle einer falschen Manipulation mit dem ausgedienten Produkt gefährdet sein könnte.
• Mehr Informationen über die Wiederverwertung dieses Produktes erhalten Sie von lokalen Behörden oder an einer Sammelstelle.

ENTSORGUNG: Das Produkt darf nicht als Haushaltsmüll entsorgt werden. Einzelne Teile sind jeweils nach Materialtyp zu sortieren und zwecks Wiederverwertung separat zu entsorgen.

VERWENDUNG UND ENTSORGUNG DER VERPACKUNG

Verpackungspapier und Wellpappe – zum Altpapier geben. Verpackungsfolie, PET-Beutel, Plastikteile – in den Sammelcontainer für Plastik.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Die Entsorgung der verwendeten elektrischen und elektronischen Geräte (gültig in den Mitgliedsländern der EU und weiteren europäischen Ländern mit dem eingeführten System der Abfalltrennung)

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt nicht als Hausmüll abgegeben werden soll. Das Produkt geben Sie an einem Ort ab, der für das Recycling von elektrischen und elektronischen Geräten bestimmt ist. Die richtige Entsorgung des Produktes schützt Sie vor negativen Einflüssen auf die menschliche Gesundheit und des Lebensraumes.

Das Recycling des Materials trägt zum Schutz der Naturressourcen bei. Mehr Informationen über das Recycling dieses Produktes gibt Ihnen die Kommunalbehörde, Organisationen für die Bearbeitung von Hausabfall oder die Verkaufsstelle, in der Sie das Produkt erworben haben.

Dieses Produkt erfüllt die Anforderung der EU-Richtlinien über elektromagnetische Kompatibilität und elektrische Sicherheit.

08/05

Bedienungsanleitung s. www.ecg-electro.eu.

Eine Änderung des Textes und der technischen Parameter vorbehalten.

ENERG

енергия · ενεργεια

ECG

EDB 6007 QXA++

ENERGIA · ЕНЕРГИЯ · ЕНЕРГЕИА ENERGIJA · ENERGY · ENERGIE ENERGI

266

kWh/annum

2010/1059

DISHWASHER

CONTENTS

DESCRIPTION 96

Control panel....96

Dishwasher interior....96

INSTALLATION INSTRUCTIONS....97

Distributor für DE: K+B E-Tech GmbH & Co. KG

Barbaraweg 2, DE-93413 Cham

Bei Beschwerden rufen Sie die Telefonnummer 09971/4000-6080

an. (Mo - Fr 9:00 - 16:00)
