Produkttyp	Dauerbrand-Holzofen
Marke	ORANIER
Modell	Corso W+ 2.0
Nennwärmeleistung	7,0 kW
Energieeffizienzklasse	A+
Energieeffizienzindex (EEI)	108
Höhe (Stahl / Stein)	1491 / 1536 mm
Breite	520 mm
Tiefe	520 mm
Gewicht (Stahl / Stein)	251 / 263 kg
Zugelassene Brennstoffe	Holzscheite, Holzbriketts, Braunkohlebriketts
Maximale Scheitlänge	33 cm
Maximale Holzfüllung	1,64 kg
Rauchgastemperatur am Stutzen	260 °C
Nennunterdruck	12 Pa
Anschluss	Oben oder hinten
Mindestsicherheitsabstände	Hinten: 20 cm, seitlich: 20 cm, vorne (Strahlungsbereich): 80 cm, oben: 75 cm, unten: 0 cm
Hauptfunktionen	Automatische Primärluftregelung, einstellbare Sekundärluft, W+ Speicherkit, Konvektion, Glaskeramik-Scheibe
Wartung	Reinigung von Oberflächen, Scheibe, Feuerraum; Demontage der Innenverkleidung zur Reinigung der Kanäle
Sicherheit	Sicherheitshinweise, Brandschutz, Überhitzungsschutz, Verwendung von Schutzhandschuhen
Ersatzteile	Original ORANIER Ersatzteile beim Händler erhältlich
Garantie	24 Monate (ausgenommen Verschleißteile und Innenverkleidung)

Häufig gestellte Fragen - Corso W+ 2.0 ORANIER

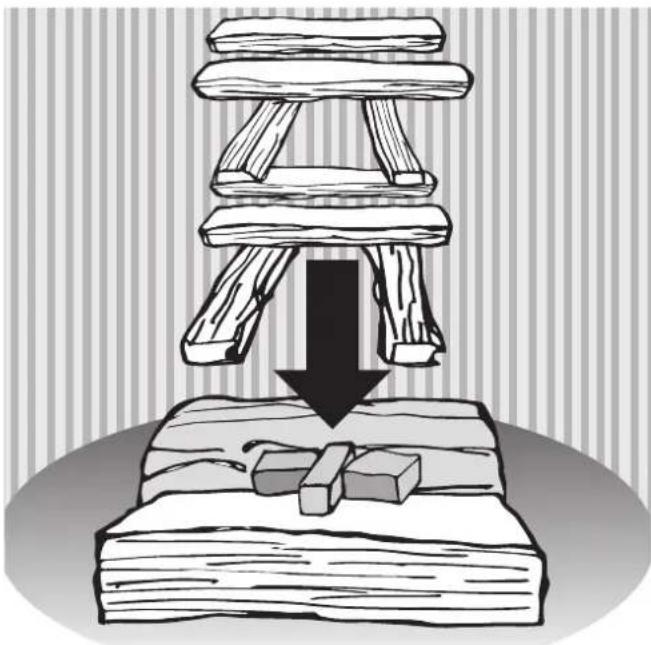

Wie zünde ich den Corso W+ 2.0 richtig an?

Legen Sie zwei Holzscheite in die Mitte des Feuerraums, legen Sie 2-3 Anzündwürfel darauf, stapeln Sie 8 kleine Scheite darum. Öffnen Sie die Sekundärluft, stellen Sie die Primärluft auf 4 Uhr. Zünden Sie an, schließen Sie die Tür. Lassen Sie es 15-20 Minuten brennen, reduzieren Sie dann die Sekundärluft.

Wie viel Holz sollte ich für eine Füllung verwenden?

Die maximale Füllmenge beträgt 1,64 kg Scheite. Für eine optimale Verbrennung verwenden Sie diese Menge und halten Sie eine Nachlegezeit von 40 bis 45 Minuten ein.

Wie stelle ich die Heizleistung ein?

Verwenden Sie den Sekundärluftschieber (4), um die Verbrennung anzupassen: nach hinten drücken erhöht die Luft, nach vorne ziehen verringert sie. Der automatische Primärluftregler (5) schließt sich beim Heizen allmählich. Für mehr Leistung drehen Sie ihn leicht nach links.

Warum verschmutzt die Scheibe schnell?

Eine verschmutzte Scheibe kann auf zu feuchtes Holz, eine unzureichende Holzmenge oder eine falsche Lufteinstellung hinweisen. Stellen Sie sicher, dass die Holzfeuchte unter 20 % liegt und die Luftzufuhr vollständig geöffnet ist.

Welche Brennstoffe kann ich in diesem Ofen verwenden?

Zugelassene Brennstoffe sind Holzscheite, Holzbriketts und Braunkohlebriketts. Das Holz muss unbehandelt und trocken sein (Feuchte < 20 %). Verboten: feuchtes, behandeltes Holz, Abfälle, Kunststoffe.

Was tun, wenn der Zug zu schwach ist?

Ein schwacher Zug kann durch einen verstopften Schornstein, hohe Außentemperaturen oder eine unzureichende Schornsteinhöhe verursacht werden. Überprüfen Sie den Schornstein, verwenden Sie mehr Kleinholz, um die Rauchgastemperatur zu erhöhen, oder installieren Sie einen Zugbegrenzer.

Wie reinige ich die Ofenscheibe?

Verwenden Sie einen speziellen Ofenscheibenreiniger, tragen Sie ihn mit einem weichen Tuch auf und wischen Sie ihn mit einem trockenen Tuch ab. Vermeiden Sie, dass das Reinigungsmittel auf Dichtungen und lackierte Oberflächen läuft.

Welche Sicherheitsabstände sind einzuhalten?

Die Mindestabstände betragen: hinten 20 cm, seitlich 20 cm, vor der Scheibe 80 cm, oben 75 cm, unten 0 cm. Halten Sie diese Abstände zu allen brennbaren Materialien ein.

Wo kann ich Ersatzteile kaufen?

Original ORANIER Ersatzteile sind bei Ihrem Händler erhältlich. Verwenden Sie ausschließlich Originalteile, um die Sicherheit und Konformität des Geräts zu gewährleisten.

Was deckt die Garantie ab und welche Ausschlüsse gibt es?

Die Werksgarantie beträgt 24 Monate. Ausgeschlossen sind: Verschleißteile (Dichtungen, Scheiben, Schamottplatten), Schäden durch unsachgemäße Installation, schlechten Zug oder Verwendung nicht zugelassener Brennstoffe. Die Scheibe und die Innenverkleidung sind nicht abgedeckt.

BEDIENUNGSANLEITUNG Corso W+ 2.0 ORANIER

Bedienungs- und Montageanleitung für Dauerbrandofen

Raumluftabhängig (Typ BE) Dépendant de l'air ambiant (Type BE)

CE

Inhaltsverzeichnis D / AT / CH

1. Symbolerklärung, Transportverpackung, Umweltschutz 3

1.1 Symbolerklärung 3

1.2 Transportverpackung 3

1.3 Umweltschutz 4

2. Produktübersicht und Bedienelemente 5

3. Bestimmungsgemäße Verwendung und Sicherheitshinweise 6

3.1 Bestimmungsgemäße Verwendung 6

3.2 Sicherheitshinweise

4. Angaben zum Gerät 8

4.1 Lieferumfang 8

4.2 Nicht mitgeliefertes Zubehör 8

4.3 Original Ersatzteile 8

4.4 Produktbeschreibung 8

4.5 Technische Daten 9

4.6 Grundeinstellung bei Prüfung nach EN 16510 9

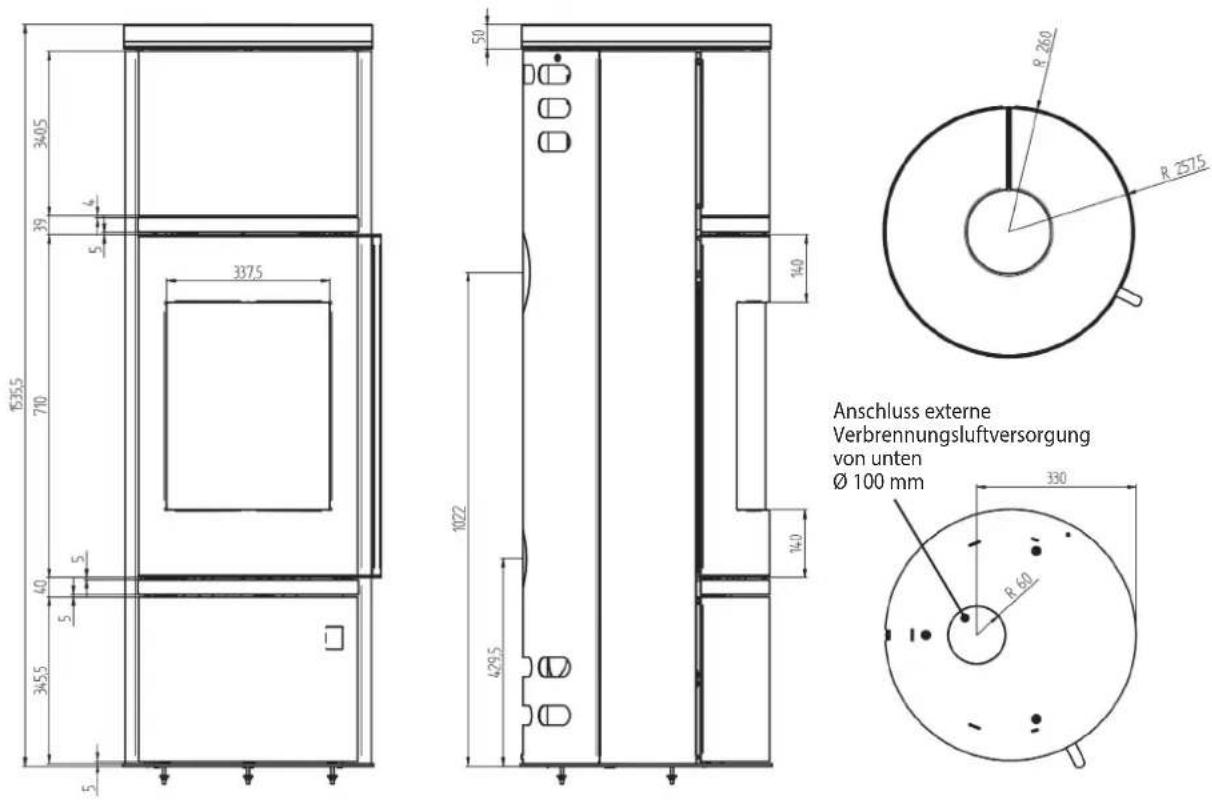

4.7 Maßzeichnungen 9

5. Brennstoffe 10

5.1 Geeignete Brennstoffe 10

6. Schornsteinanlage und Zuluftbedingungen 11

6.1 Anschluss an den Schornstein/Rauchrohranschluss 11

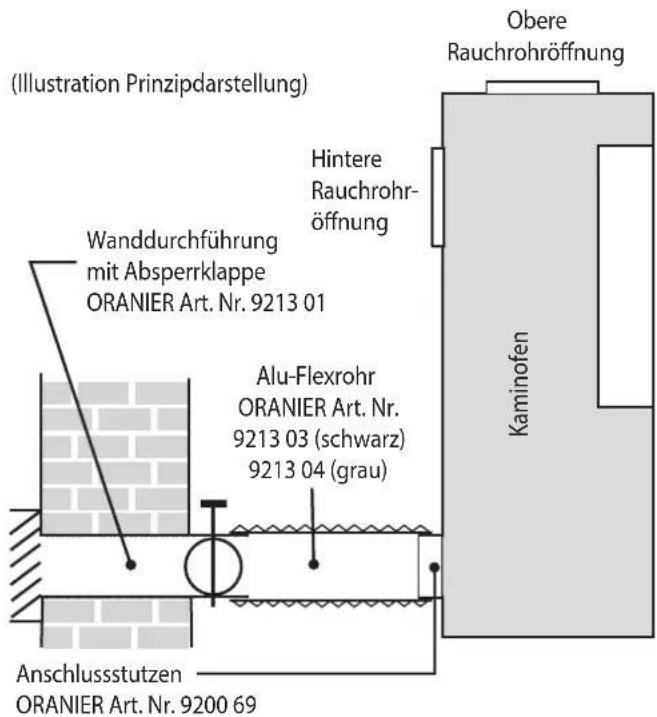

6.2 Externe Verbrennungsluftversorgung 12

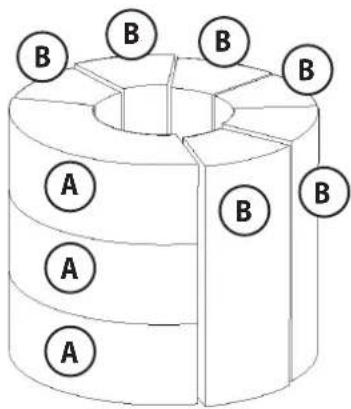

6.3 Wärmespeicher W+ 13

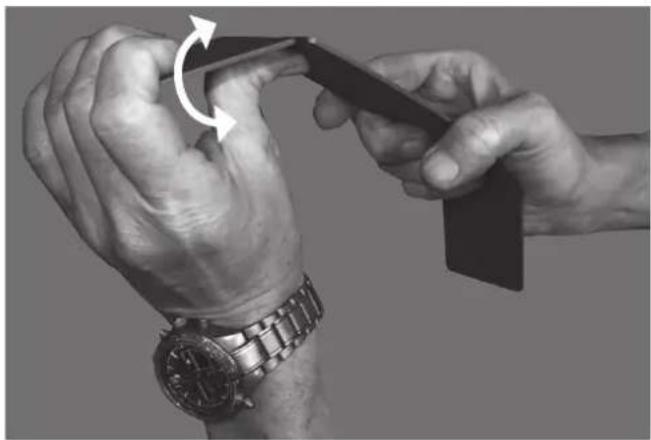

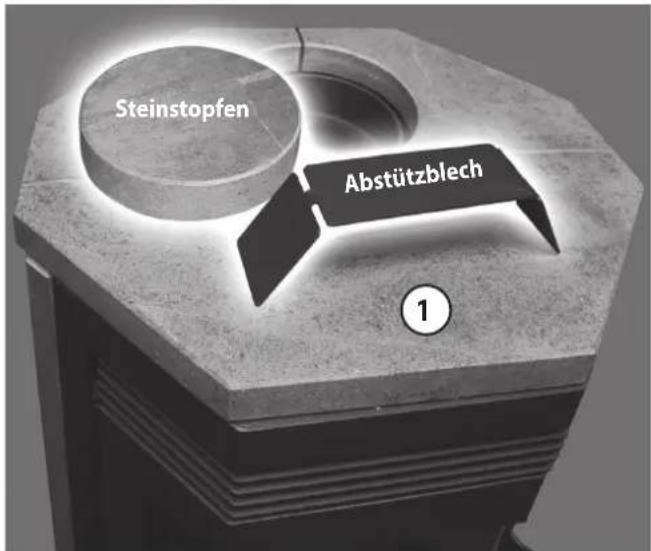

6.4 Abstützblech Steinstopfen 13

7. Installation und Inbetriebnahme 14

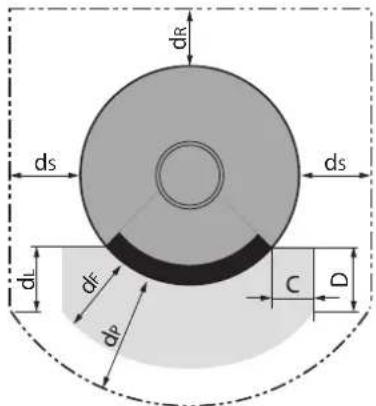

7.1 Aufstellung und Sicherheitsabstände 14

7.2 Erstinbetriebnahme 14

8. Bedienung 15

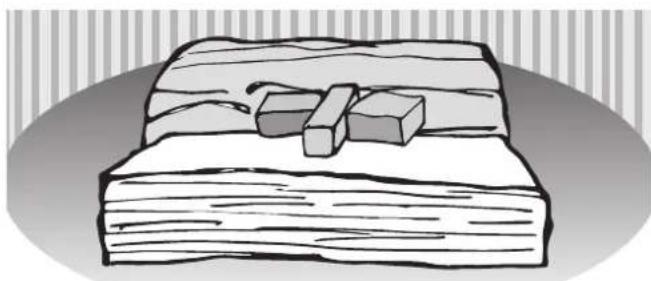

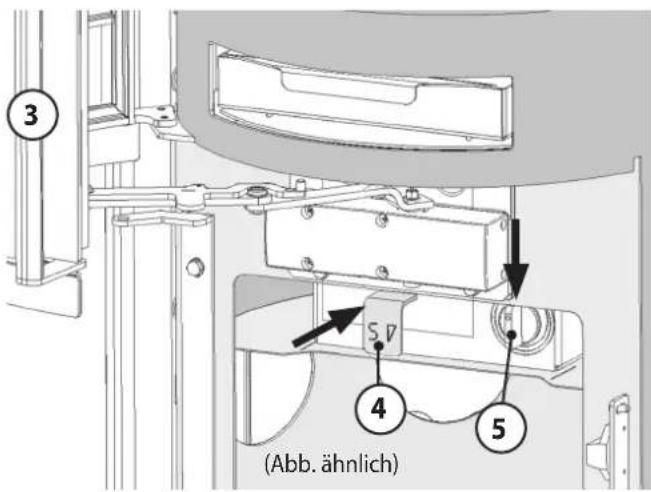

8.1 Anheizen 15

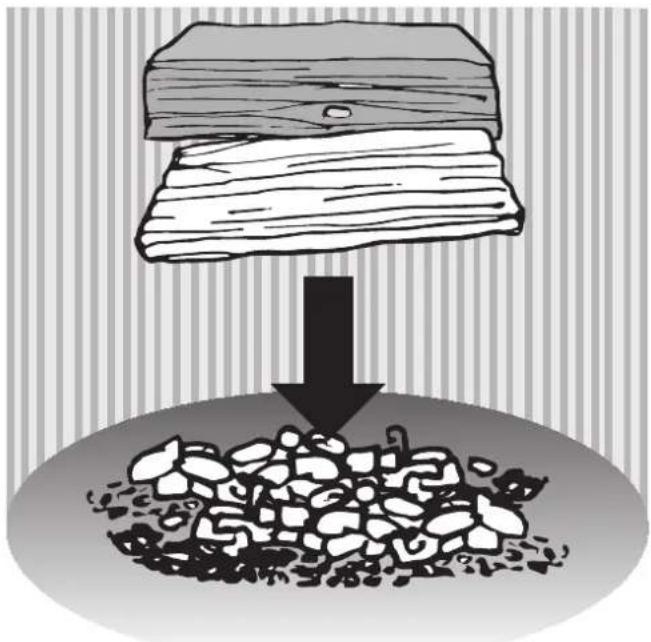

8.2 Brennstoff nachlegen 16

8.3 Heizleistung anpassen 16

8.4 Heizen mit Braunkohlenbriketts 17

8.5 Heizen in der Übergangszeit 17

8.6 Gerät außer Betrieb nehmen 18

9. Reinigung, Wartung und Pflege 19

9.1 Oberflächen reinigen 19

9.2 Sichtscheibe reinigen 19

9.3 Feuerraum reinigen 19

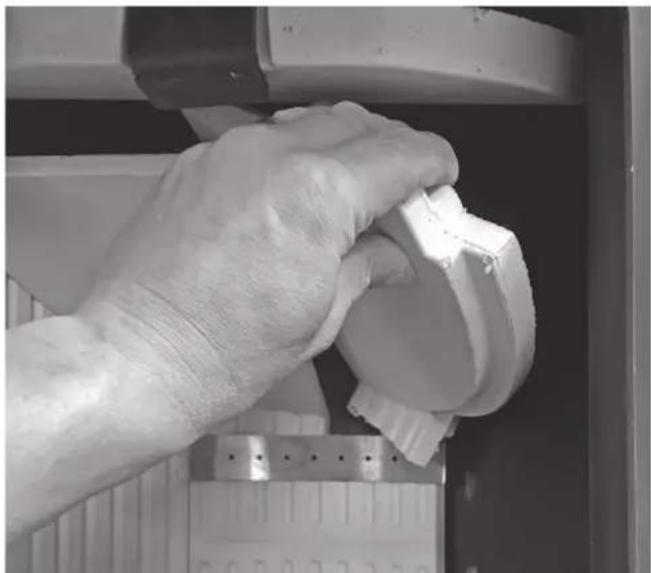

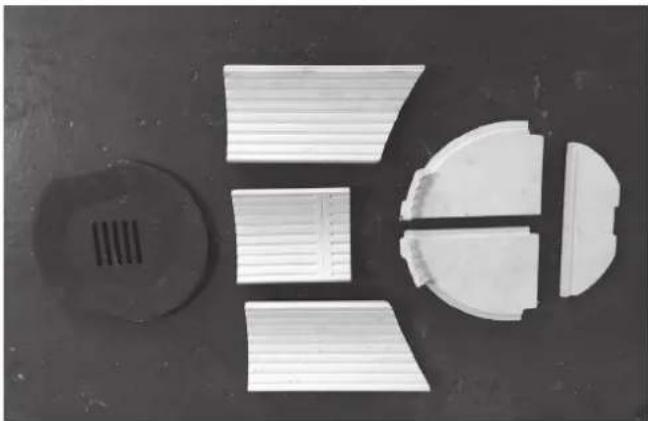

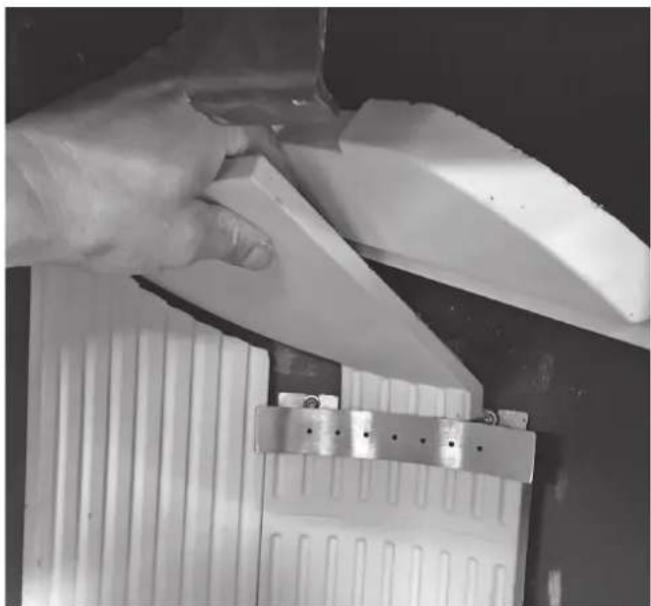

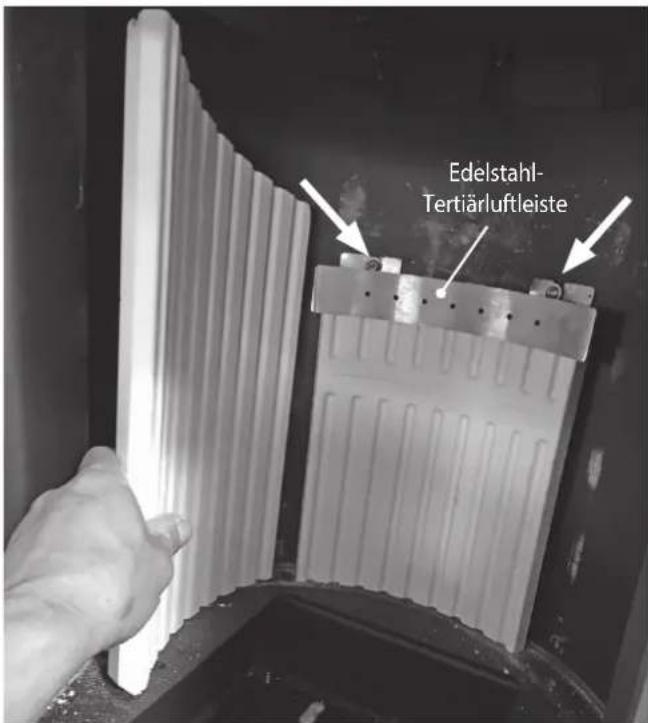

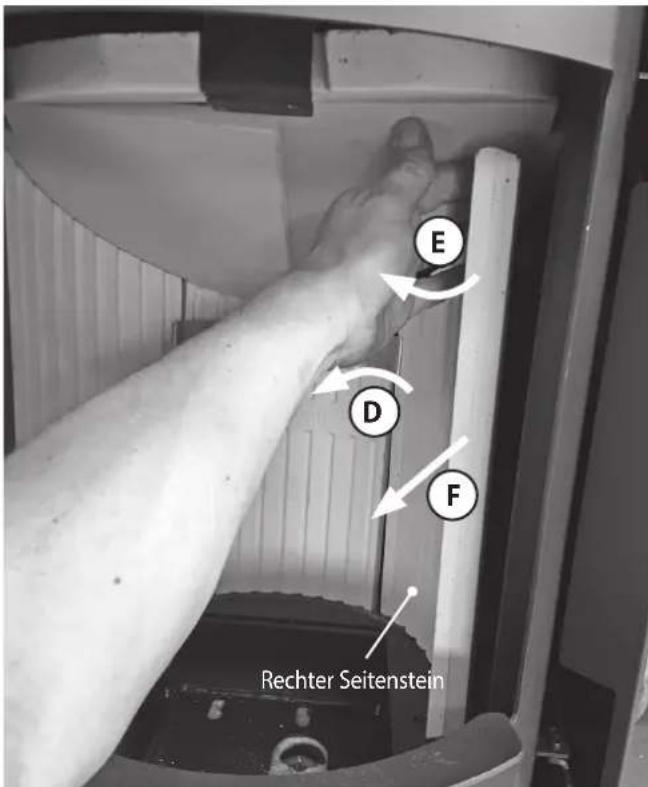

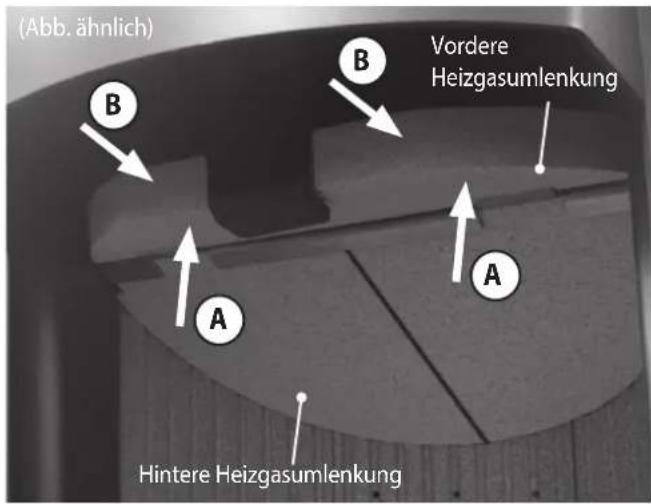

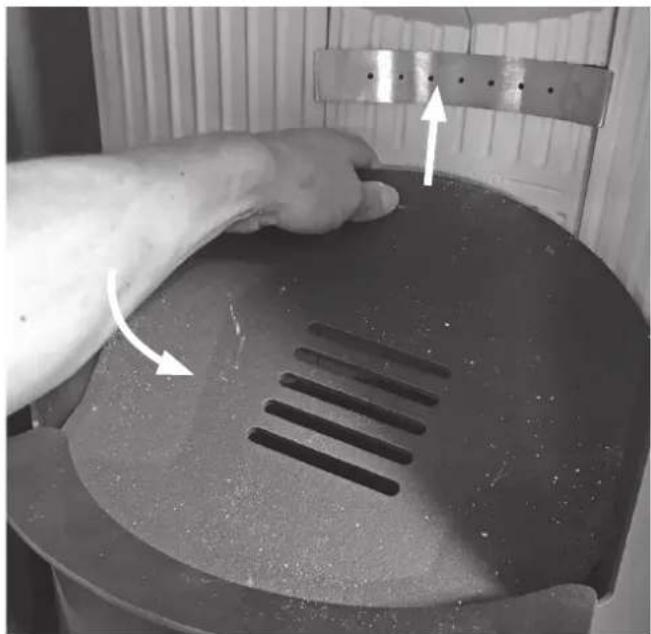

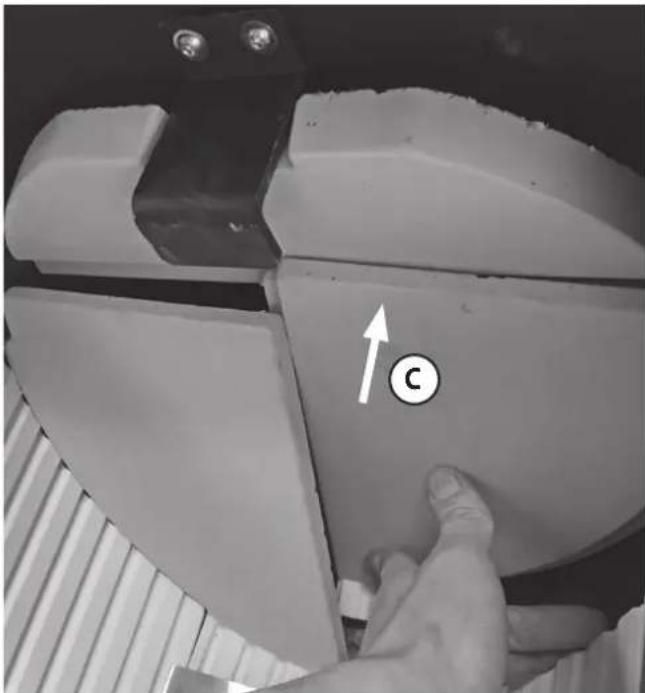

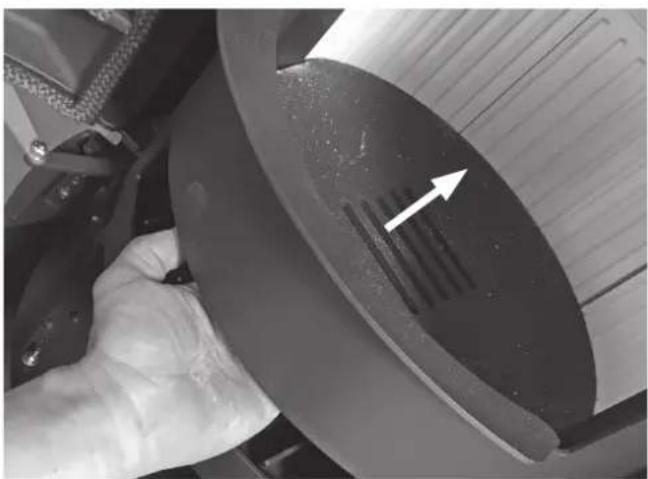

9.4 Feuerraumauskleidung demontieren 19

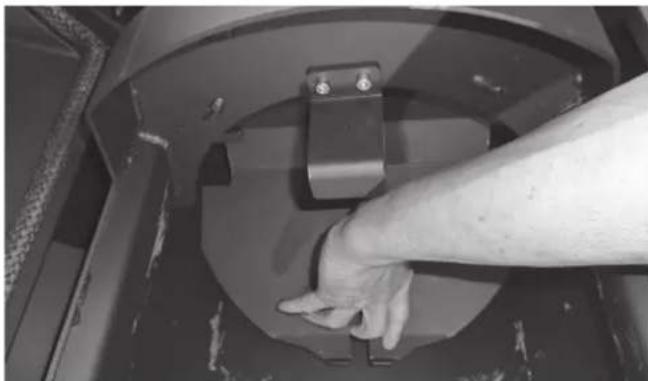

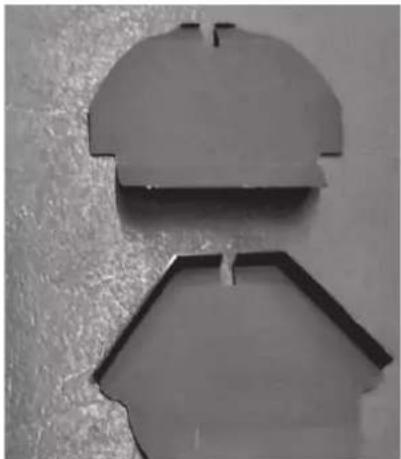

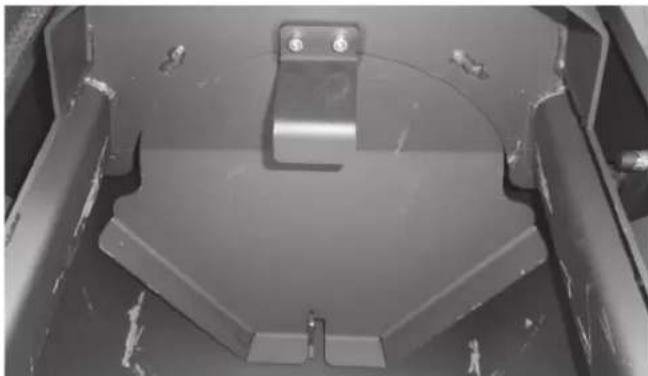

9.5 Abgaswege reinigen 21

10. Störungen beheben 22

11. Kundendienst 24

12. ORANIER-Werksgarantie 25

13. Zulassungen 26

13.1 Einzuhaltende Richtlinien und Normen 26

14. Leistungserklärung 57

15. EU-Konformitätserklärung 58

16. CE-Kennzeichnung 58

17. Energielabel und Produktdatenblatt 59

18. Technische Dokumentation 59

19. Geräte-Kenndaten 60

1. Symbolerklärung, Transportverpackung, Umweltschutz

1.1 Symbolerklärung

Warnhinweise

Warnhinweise im Text werden mit einem Warndreieck mit Ausrufezeichen gekennzeichnet. Zusätzlich kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden.

Bei Gefahren durch elektrischen Strom wird das Warndreieck mit Ausrufezeichen durch ein Warndreieck mit Blitzsymbol ersetzt.

Die folgenden Signalwörter können in dem vorliegenden Dokument verwendet werden:

• HINWEIS bedeutet, dass Sachschäden auftreten können.
- VORSICHT bedeutet, dass leichte bis mittelschwere Personenschäden auftreten können.
- WARNUNG bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten können.
- GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten werden.

Wichtige Informationen ohne Gefahren für Menschen oder Sachen werden mit dem nebenstehenden Symbol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Textes begrenzt.

Wichtige Informationen

Symbol Bedeutung
▶	Handlungsanweisung
→	Verweis auf eine Stelle im Dokument
• Aufzählung/Listeneintrag
-	Aufzählung/Listeneintrag(2. Ebene)

1.2 Transportverpackung

Transportverpackung entfernen

Für bestmögliche Transportsicherheit ist das Gerät mit der Transportpalette verschraubt und wird zusätzlich durch einen auf die Transportpalette aufgesetzten Holzverschlag geschützt.

Dieser Holzverschlag muss mit geeignetem Werkzeug demontiert werden. Dabei sind Beschädigungen des Gerätes zu vermeiden! Bitte beachten Sie auch, dass der Holzverschlag nach oben hin abgenommen wird. Dafür ist ausreichend Platz nach oben zur Raumdecke hin erforderlich!

Um das Gerät von der Transportpalette zu lösen, müssen die Transportsicherungen im vorderen und hinteren Bereich des Gerätesockels des Gerätes entfernt werden.

HINWEIS:

Bei absehbar schwierigen Transportsituationen vorab Deckplatte und vorhandene schwere Verkleidungselemente demontieren.

Möglicherweise bereits in das Gerät eingesetzte „W+“-Speichersteine ebenfalls entnehmen.

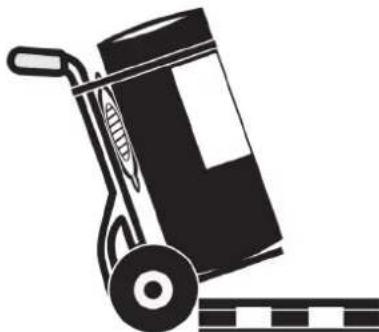

▶ Verschraubung des Gerätes an der Transportpalette lösen.
▶ Sackkarre zwischen das Gerät und die Transportpalette schieben.
▶ Polsterung (z.B. Decke) zwischen Sackkarre und Gerät einbringen.
Das Gerät mit einem Spanngurt an der Sackkarre fixieren.

Das Gerät mit der Sackkarre von der Palette anheben und an den Aufstellort verbringen.

Nutzen Sie zum besseren Verständnis auch unsere erklären-den Videos.

Scannen Sie dazu mit Ihrem Smartphone oder Tablet den nebenstehenden QR-Code.

1.3 Umweltschutz

Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Dabei sind die Verpackungsmaterialien nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und somit recyclebar.

Der Holzanteil der Verpackung besteht aus unbehandeltem, trockenem Nadelholz und kann über den Restmüll oder ein Wertstoff- und Recycling-Center entsorgt werden. Wir empfehlen den Holzanteil der Verpackung dementsprechend zu zerkleinern.

Die Rückführung der übrigen Verpackungsteile, wie Verpackungsbänder, PE-Beutel etc., in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen.

Ihr Fachhändler nimmt diese Verpackungsteile im Allgemeinen zurück.

Sollten Sie die Verpackungsteile selbst entsorgen, erfragen Sie bitte die Anschrift des nächsten Wertstoff- und Recycling-Centers!

Batterieverordnung

Batterien dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in den örtlichen Sammelsystemen entsorgt werden.

Entsorgung des Gerätes nach Ablauf der Gerätelebensdauer

Soll das Gerät komplett entsorgt werden, so sprechen Sie dazu die lokalen Entsorgungsunternehmen an.

Der überwiegende Anteil der Gerätebestandteile kann aufgrund der verwendeten Materialien Stahlblech bzw. Gusseisen einer Wiederverwendung (Recycling) zugeführt werden.

Eine Übersicht der für die Gerätebestandteile verwendeten Materialien und deren korrekte Entsorgung entnehmen Sie bitte der nachfolgenden Tabelle:

Gerätebestandteil Material Demontage Entsorgung
Feuerraumauskleidung	Vermiculite Entnehmen Restmüll
	Feuerbeton Entnehmen Restmüll
Sichtscheibe	Glaskeramik Halteschrauben lösen Restmüll
Dichtungen	Glasfaser	Klebung bzw. Schraubung lösen	Künstliche Mineralfaser (KMF); lokale Entsorgungsmöglichkeit erfragen
Steinverkleidungen	Naturstein Halteschrauben lösen Bauschutt
Keramikverkleidungen	Keramik	Halteschrauben lösen	Bauschutt
Gerätekorpus	Stahlblech	-	Metallschrott
Gerätetür(en)	Gusseisen	Befestigungsschrauben lösen	Metallschrott
	Stahlblech	Befestigungsschrauben lösen	Metallschrott
Sonstige metallische Komponenten	Metall	Befestigungsschrauben lösen	Metallschrott
Elektro oder Elektronikkomponenten	-	Befestigungsschrauben lösen	Elektro-Altgeräte-Rücknahmesystem

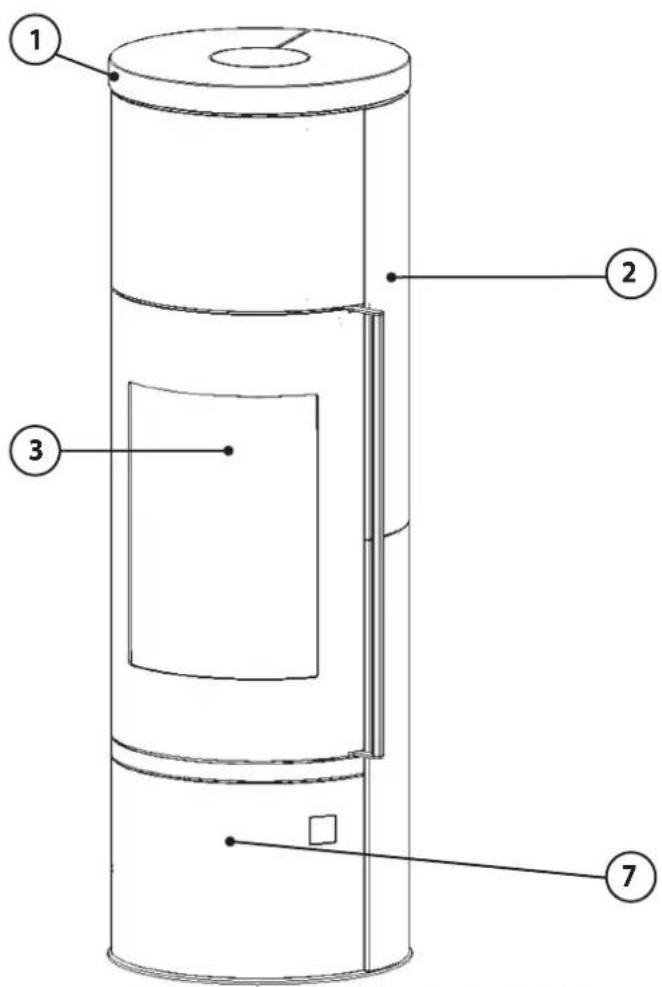

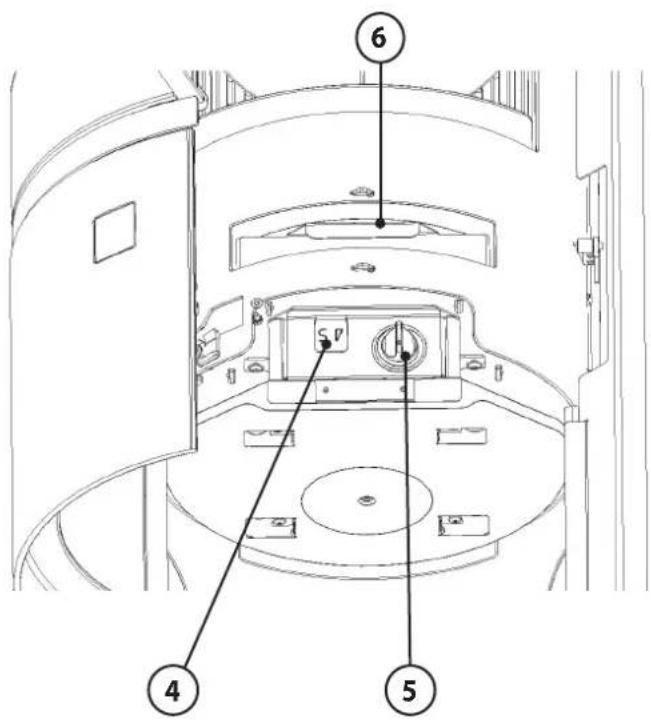

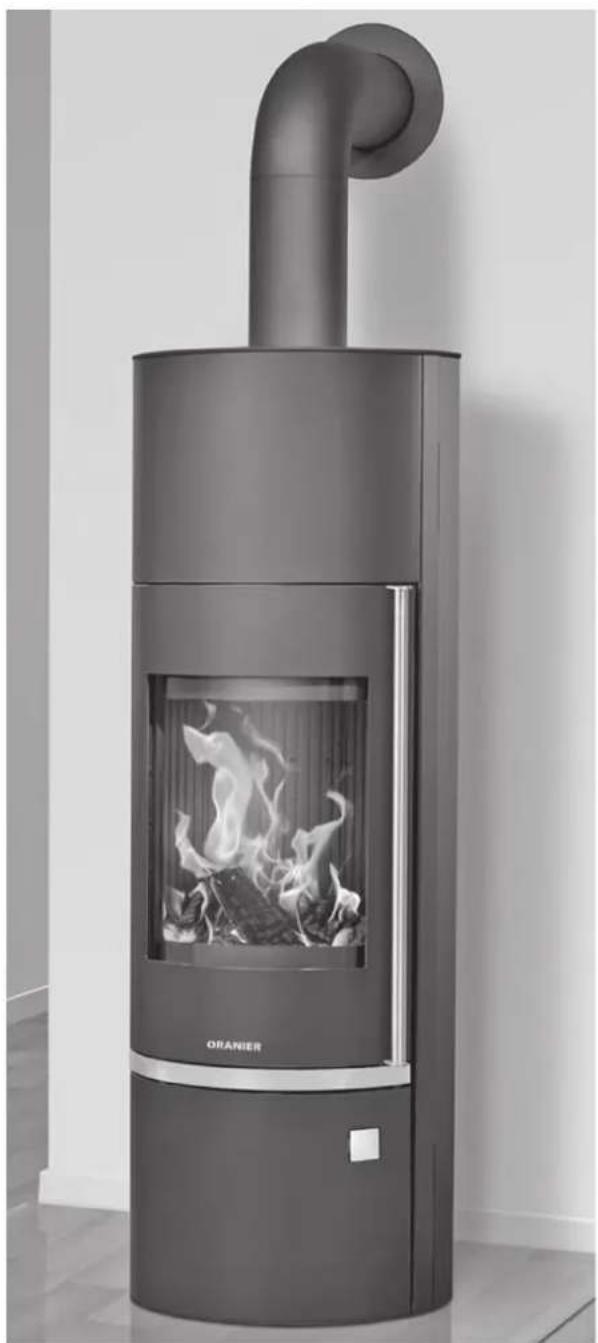

2. Produktübersicht und Bedienelemente

1 Deckplatte
2 Seitenverkleidung
3 Feuerraumtür
4 Sekundärluftregler (eingeschoben - off en)
5 Primärluftautomatik-Regler (4 Uhr-Position für Holzbetrieb)
6 Aschenkasten
7 Holzlagerfachtür
8 Feuerraumauskleidung

3. Bestimmungsgemäße Verwendung und Sicherheitshinweise

3.1 Bestimmungsgemäße Verwendung

Das Gerät ist als Zeitbrandfeuerstätte nach EN 16510 und als Dauerbrandfeuerstätte für Braunkohlen zugelassen.

Das Gerät ist nur für die Wohnraumbeheizung zugelassen. Die Aufstellung beispielsweise in Garagen, Feuchträumen oder im Freien ist nicht zulässig.

Ein Überschreiten der in den Technischen Daten (Kap. 4.5) genannten Aufgabemenge ist nicht zulässig.

Diese Bedienungsanleitung macht Sie mit der Funktion und Handhabung des Ofens vertraut und ist Bestandteil dieser Feuerstätte.

Bewahren Sie die Bedienungsanleitung gut auf, damit Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können.

Diese Feuerstätte darf nicht verändert werden! Der Erwerber und Betreiber eines Kaminofens ist verpflichtet, sich an Hand dieser Anleitung über die richtige Handhabung zu informieren. Unsere Gewähr für eine einwandfreie Funktion erlischt sofort, wenn die nachfolgenden Richtlinien und Anweisungen nicht beachtet werden. Wir danken für Ihr Verständnis!

3.2 Sicherheitshinweise

WARNUNG!

Erstickungsgefahr, Vergiftung durch Abgase

Durch verstopfte Schornsteine können die Abgase nicht oder in nicht ausreichendem Maße ins Freie entweichen. Die durch den entstehenden Rückstau in den Aufstellungsraum gelangenden Abgase sind gefährlich!

Der Schornstein, das Rauchrohr und ein eventuell vorhandener Wasserwärmetauscher müssen frei von Hindernissen sein und sind nach den Anweisungen der Bedienungsanleitung zu reinigen.

Nur empfohlene Brennstoffe verwenden. Die Anweisungen der Bedienungsanleitung sind unbedingt zu befolgen!

VORSICHT!

Verletzungsgefahr durch heiße Geräteteile

Oberflächen, Feuerraumtüren, Bediengriffe, Rauchrohr und Sichtscheibe werden im Betrieb heiß.

Zum Betätigen der Bedienelemente Schutzhandschuh verwenden.

- Produktsicherheit

Dieses Gerät ist nach dem aktuellen Stand der Technik und anerkannten sicherheitstechnischen Vorgaben konstruiert und gefertigt.

Dennoch ist nicht auszuschließen, dass während des Betriebes Personen- und Sachschäden auftreten können.

Verwenden Sie das Gerät deshalb sicherheits- und gefahrenbewusst, nur seiner Bestimmung entsprechend und ausschließlich in einwandfreiem, unbeschädigtem Zustand!

- Einweisung

Der Installateur Ihres Gerätes weist Sie ausführlich in die Funktionsweise, die sichere und sachgerechte Bedienung ein und gibt Ihnen Tipps zum richtigen und umweltschonenden Heizen mit diesem Gerät.

▶ Lassen Sie sich die technischen Dokumente des Gerätes sowie alle Zubehörteile aushändigen.

• Verhalten im Notfall

Bringen Sie sich nicht selbst in Lebensgefahr. Wenn ohne Gefährdung der eigenen Person möglich:

▶ Warnen Sie andere Personen und fordern Sie sie zum Verlassen des Gebäudes auf.

▶ Nehmen Sie das Gerät umgehend außer Betrieb.

3.2 Sicherheitshinweise (Fortsetzung)

- Brandgefahr

• Platzieren oder lagern Sie keine brennbaren Materialien oder Flüssigkeiten auf oder neben dem Gerät.
  Platzieren Sie keine brennbaren Gegenstände (z.B. Teppiche, Möbelstücke, Pflanzen o.ä.) im Bereich der Feuerraumöffnung. Beachten Sie, dass auch Wärmestrahlung durch Glasflächen, Gegenstände in der Nähe des Gerätes in Brand setzen kann!
  Das Gerät muss unter Einhaltung der vorgeschriebenen Sicherheitsabstände aufgestellt werden.

• Gefahr durch unzureichende Verbrennungsluftzufuhr

▶ Stellen Sie eine ausreichende Versorgung des Aufstellungsraumes mit Verbrennungsluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Zuluftöffnungen und Lüftungsgitter dürfen nicht blockiert werden!
▶ Beim Anschluss an eine externe Verbrennungsluftversorgung muss eine eventuell vorhandene Absperrklappe bei Betrieb des Gerätes geöffnet sein.
Ein eventuell vor der äußeren Zuluftöffnung angebrachtes Schutzgitter muss regelmäßig gereinigt werden.

• Schäden durch Bedienfehler

Fehlerhafte Bedienung kann zu Personen- und/oder Sachschäden führen! Der Heizbetrieb ist nur mit geschlossener Feuerraumtür (3) gestattet!

▶ Sorgen Sie dafür, dass Kinder das Gerät nicht unbeaufsichtigt bedienen oder zum Spielen verwenden.
▶ Stellen Sie sicher, dass nur Personen zu dem Gerät Zugang haben, die auch zu sachgerechter Bedienung in der Lage sind.
▶ Nur erlaubte Brennstoffe verwenden.

Benutzen Sie niemals Benzin, benzinartige Lampenöle, Petroleum, Grillkohlenanzünder, Ethylalkohol oder ähnliche brandbeschleunigenden Flüssigkeiten zum Entfachen oder „Wiederentzünden“ eines Feuers im Gerät verwenden. Derartige Flüssigkeiten sind vom Gerät fernzuhalten, vor allem wenn es in Betrieb ist!

▶ Schließen Sie niemals alle Luftschieber, solange der Ofen noch in Betrieb ist! Es besteht Verpuffungsgefahr durch Entzündung unverbrannter Brenngase!

Die Feuerraumtür (3) darf nur zur Brennstoffaufgabe und der Aschenkasten (6) nur zur Entfernung von Verbrennungs-rückständen geöffnet werden.

▶ Die Markierung -max load- im Feuerraum signalisiert die maximale Brennstoff-Füllhöhe, die nicht überschritten werden darf! Überlastung kann zu Schäden am Gerät und zu bleibenden Veränderungen der Spaltmaße führen.

Keine Blechdosen oder ähnliche verschlossene Behälter in den Feuerraum legen - Explosionsgefahr!

▶ Niemals ein Kaminfeuer mit Wasser löschen!

▶ Bei Schäden an Dichtungen der Feuerraumtür (3) darf das Gerät nicht betrieben werden!

• Verletzungsgefahr durch heiße Geräteteile

Während des Betriebes sind Oberflächen, Feuerraumtüren, Bediengriffe, Sichtscheibe und Rauchrohre sehr heiß.

Zum Öffnen und Schließen der Feuerraumtür (3), beim Auflegen von Brennstoff und der Bedienung der Luftschieber Schutzhandschuh verwenden.

- Kinder niemals mit dem in Betrieb befindlichen Gerät unbeaufsichtigt lassen!

- Bauseitige Voraussetzungen, Installation und erste Inbetriebnahme

Für den Betrieb des Gerätes gelten örtlich spezifische feuerpolizeiliche und baurechtliche Vorschriften, einschließlich derer, die sich auf nationale und europäische Normen beziehen, deren Einhaltung Grundvoraussetzung für einen ordnungsgemäßen Betrieb des Gerätes sind.

Das ordnungsgemäß installierte Gerät muss durch eine genehmigungspflichtige Behörde, z.B. Bezirks-Schornsteinfeger, abgenommen werden.
Das Gerät darf nicht in Garagen, Treppenräumen oder außerhalb von Gebäuden aufgestellt werden.
Das Gerät muss so aufgestellt werden, dass ein ausreichender Freiraum für die Reinigung des Gerätes, des Rauchrohres und des Schornsteins gegeben ist.
▶ Die Abgasanlage muss mindestens der in den Technischen Daten (Kap. 4.5) angegebenen Klassifizierung entsprechen.
▶ Die Aufstellfläche für das Gerät muss über eine ausreichende Tragfähigkeit verfügen.
Das Gerät ist nicht geeignet, eine Schornsteinlast (Traglast) aufzunehmen.
▶ Raumluftabhängige Feuerstätten (Typ B/BE) dürfen nicht gleichzeitig mit Lüftungsgeräten oder Dunstabzugshauben betrieben werden.
▶ Bei raumluftunabhängigen Feuerstätten (Typ CA) beträgt das Mindestvolumen des Aufstellraums 80m³.
▶ Raumluftunabhängige Feuerstätten (Typ CA) dürfen nicht zusammen mit Lüftungsanlagen eingesetzt werden, die einen Unterdruck unterhalb -15 Pa erzeugen.
▶ Lüftungsgitter sind so anzuordnen, dass sie nicht versehentlich blockiert oder verschlossen werden können.

• Reinigung, Wartung und Störungsbehebung

▶ Gerät regelmäßig reinigen.
▶ Reinigung und Wartung durch zugelassenen Fachbetrieb.
▶ Feuerraumtür-Verschluss: Bewegliche Bauteile regelmäßig mit handelsüblicher Kupferpaste oder Graphitfett benetzen.
▶ Verwenden Sie ausschließlich ORANIER Original-Ersatzteile und Original-Zubehör.

4. Angaben zum Gerät

4.1 Lieferumfang

Prüfen Sie den Lieferumfang bei Erhalt auf Vollständigkeit und Unversehrtheit.

Palette mit Grundgerät im Holzverschlag

- „W+“-Speichersteine am Holzverschlag befestigt

Schutzhandschuh, Bedienungsanleitung und Hinweisblätter in Plastikhülle im Gerät

Stein- bzw. Stahlstopfen und Abstützblech zur Verwendung bei Rauchrohranschluss nach hinten

Fitzgleiter als Unterlage bei empfindlichem Untergrund (z.B. Glasplatte)

4.2 Nicht mitgeliefertes Zubehör

Folgende Zubehörteile sind nicht im Lieferumfang des Gerätes enthalten, können aber über Ihren Fachhändler oder online über www.oranier.com bezogen werden

Anschlussstutzen für die externe Verbrennungsluftleitung (ORANIER Art. Nr. 9200 69)

Rauchrohre, bei ORANIER in Originalfarbe erhältlich

Flexrohre und Wanddurchführung für externe Verbrennungsluftversorgung

Bodenplatte aus Glas oder Stahl

4.3 Original Ersatzteile

Verwenden Sie ausschließlich Original-Ersatzteile.

Ersatzteile anderer Hersteller sind durch ORANIER nicht geprüft und daher nicht freigegeben.

Nicht freigegebene Ersatzeile verändern möglicherweise die konstruktiv vorgegebenen Eigenschaften des Gerätes und führen somit zur Beeinträchtigung der Sicherheit und zum Verlust der Zulassung. Dies kann bei einem eventuellen Schadensfall versicherungsrechtliche Konsequenzen haben.

Die Artikelnummern der Originalersatzteile finden Sie unter www.oranier-kundendienst.com.

4.4 Produktbeschreibung

Gerät:

Das Gerät besteht aus einer geschweißten Stahlkonstruktion. Im Mittelteil befindet sich der mit Schutzplatten ausgekleidete Feuerraum. Unter einem stabilen Gussrost befindet sich der Aschenkasten (6).

Kaminöfen dieser Bauart arbeiten im Konvektionsbetrieb, d. h. die Umgebungsluft wird von den im Kaminofen enthaltenen Konvektionsschächten angesaugt, stark erwärmt und wieder an den Wohnraum abgegeben.

Das Gerät arbeitet raumluftabhängig und kann optional an eine externe Verbrennungsluftleitung angeschlossen werden.

Feuerraumauskleidung (8) aus weißem Feuerbeton:

Der Feuerraum ist mit Formelementen aus weißem Feuerbeton ausgekleidet. Diese dienen

dem Hitzeschutz und zur Abgaslenkung. Im Betrieb können an diesen Bauteilen Risse entstehen. Ursache dafür sind insbesondere:

• Hohe Temperaturunterschiede
• Stoßbeanspruchung bei Brennstoffaufgabe
• Wärmedehnung durch übermäßige Erhitzung.

Oberflächenrisse sind zunächst unbedenklich. Erst wenn der darunterliegende Metallkorpus freiliegt, muss ein Austausch der Feuerbetonelemente erfolgen.

Die Feuerraumauskleidung (8) unterliegt nicht der Werksgarantie.

WARNUNG!

Brandgefahr durch Verwendung nicht originaler Ersatzteile

Durch Verwendung von Feuerraumauskleidungen mit falschen Wärmeeigenschaften kann es zu Überhitzung umgebender Wände und Einrichtungsgegenständen kommen!

Verwenden Sie daher ausschließlich Original-Ersatzteile!

Ein Betrieb des Gerätes ohne montierte Heizgasumlenkungen ist nicht zulässig, weil das Gerät überhitzen kann und die Emissionen stark ansteigen.

Achten Sie darauf, das Heizmaterial möglichst vorsichtig in den Feuerraum einzulegen, um Beschädigungen an der Feuerraumauskleidung (8) zu vermeiden!

4.5 Technische Daten

Eigenschaft Einheit Wert
Kaminofen Typ: Corso W+ 2.0
Bauart: 1
Nennwärmeleistung P_nom / P_SHnom :	kW	7,0
Energieeffizienzklasse:		A+
Energieeffizienzindex EEI:		108
Raumheizvermögen DIN 18893 max.	m^3	144
Höhe inkl. Abdeckplatte Stahl / Stein::	mm	1491 / 1536
Breite:	mm	∅ 520
Tiefe:	mm	∅ 520
Füllöffnung Höhe / Breite:	mm	310 / 315
Max. Scheitholzlänge:	cm	33
Aufgabemenge Scheitholz m:	kg	1,64
Gewicht Stahl / Stein (ohne Verpackung): kg	251 / 263
Für Dauerbetrieb geeignet:		ja
Abgasmassenstrom _f,g nom :	g/s	7
Förderdruck p_nom :	Pa	12,0
Abgastemperatur am Stutzen T_S nom :	°C	260
Klassifizierung Abgasanlage: T400G
Zugelassene Brennstoffe:		- Scheitholz - Holzbriketts - Braunkohlen-briketts
Abgang oben (Boden - Oberkante Stutzen):	mm	1441
Abgang oben (Hinterkante - Mitte Stutzen):	mm	260
Abgang hinten (Boden - Unterkante Stutzen):	mm	947

4.6 Grundeinstellung bei Prüfung nach EN 16510

Buche Scheitholz:
Scheitholzlänge: 23 cm
Förderdruck: 12 Pa
Primärluft: 4 Uhr-Position
Sekundärluft: 50 % geöffnet
Aufgabemenge m:*	1,64 kg

Braunkohlenbriketts / BB7
Förderdruck: 12 Pa
Primärluft: 2 Uhr-Position
Sekundärluft: 30 % geöffnet
Aufgabemenge m:*	6,77 kg

* Grundglutmasse = 10 % der Aufgabemenge +/- 50 g. Ende des Prüfzyklus nach Massekriterium.

4.7 Maßzeichnungen

5. Brennstoffe

5.1 Geeignete Brennstoffe

Das Gerät ist zur Verbrennung von naturbelassenem Scheitholz, Holzbriketts und Braunkohlenbriketts geeignet.

Klassisches Kaminholz ist Buche. Diese Holzart hat den höchsten Heizwert und verbrennt sauber, sofern sie trocken gelagert wurde.

Brennholz sollte in jedem Fall für mindestens 2 Jahre an einem trockenen Platz gelagert werden. Brennholz mit einem Durchmesser von mehr als 15 cm muss gespalten werden.

Ziel der Lagerung ist eine Verringerung des Wassergehaltes auf weniger als 20% Holzfeuchte, bezogen auf das Gewicht des getrockneten Holzes.

Beim Verfeuern von nicht ausreichend getrocknetem Brennholz wird keine ausreichende Feuerraumtemperatur erzielt. Der Ofen „zieht“ nicht.

Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen.

Nicht verbrannt werden dürfen:

• Feuchtes oder mit Holzschutzmitteln behandeltes Holz
• Feinhackschnitzel
  • Papier und Pappe (außer zum Anzünden)
  • Rinden oder Spanplattenabfälle
• Kunststoffe oder sonstige Abfälle
• Flüssige Brennstoffe

6. Schornsteinanlage und Zuluftbedingungen

Der Schornstein hat die Aufgabe, die bei der Verbrennung entstehenden Abgase durch den thermischen Auftrieb nach außen zu führen. Dabei wird gleichzeitig die benötigte Verbrennungsluft von Außen in den Aufstellungsraum und von dort in den Feuerraum der Feuerstätte gebracht.

Indem mehr oder weniger Verbrennungsluft an den Verbrennungsprozess herangeführt wird, bestimmt die Stärke des Förderdrucks („Schornsteinzug“) die Feuerungsleistung.

Der Förderdruck wird zunächst durch die wirksame Höhe des Abgassystems (Schornsteinfuttermitte bis Schornsteinmündung) und die Differenz zwischen Abgastemperatur am Ofenausgang und der Temperatur am Schornsteinkopf bestimmt.

Je heißer die Abgase und je höher der Schornstein, um so größer der Förderdruck.

Dem entgegen wirken vor allem Druckverluste im Gerät, der Rauchrohrführung sowie in der Verbrennungsluftzuführung.

Das Gerät ist für einen Förderdruck von 12 Pa ausgelegt. Dies ist ein typischer Wert eines gemauerten Schornsteins mit 6 Meter wirksamer Höhe. Bei einer Abweichung von mehr als 25 % kann es zu Funktionsstörungen im Heizbetrieb kommen:

Bei zu geringem Förderdruck können Abgase in den Aufstellungsraum entweichen.

▶ Schornstein verlängern oder sanieren.

Bei zu hohem Förderdruck kann das Gerät überhitzen und dabei dauerhaft beschädigt werden („Schmiedefeuer-Effekt“).

▶ Nebenluftvorrichtung oder Drosselklappe einbauen.

Ihr Schornsteinfeger kann Ihnen Auskunft über den in Ihrem Schornstein vorhandenen Förderdruck geben.

Sogenannte LAS-Schornsteine, bei denen die Zuluft durch einen Ringspalt vom Schornsteinkopf her zugeführt wird, sind manchmal problembehaftet beim Anheizen des Ofens, da sich im Ringspalt der Zuluft ebenfalls ein thermischer Auftrieb einstellt.

Bei auftretenden Anheiz-Problemen mit einer erhöhten Kleinholzmenge und angelehnter Feuerraumtür (3) unter Aufsicht anheizen.

6.1 Anschluss an den Schornstein/ Rauchrohranschluss (raumluftabhängige Geräte)

Das in dieser Anleitung beschriebene Gerät entspricht der „Bauart 1“. Geräte dieser Bauart verfügen über mit einem Federmechanismus versehene, selbstschließende Feuerraumtüren und sind ausschließlich für den Betrieb mit geschlossenem Feuerraum zugelassen. Geräte dieser Bauart dürfen an mehrfach belegte Schornsteine angeschlossen werden, sofern die Dimension des Schornsteins dies zulässt.

Wird das Gerät an einen mehrfach belegten Schornstein angeschlossen, dürfen deshalb auf keinen Fall die Schließfedern der Feuerraumtür (3) entfernt werden!

Die Feuerraumtür (3) muss sich nach der Brennstoffaufgabe selbständig schließen können, damit eine Beeinflussung des Zugs (Förderdruck) und die damit verbundenen Gefahren und Beeinträchtigungen für mitangeschlossene Feuerstätten vermieden werden. „Selbständig schließen“ bedeutet in diesem Fall, dass der Schließmechanismus die Feuerraumtür bis auf eine Restöffnung von maximal 500 cm² oder weniger schließt.

Das Gerät wird, je nach Geräte-Typ, wahlweise nach hinten oder nach oben angeschlossen.

Die nicht genutzte Rauchrohröffnung mit dem dafür vorgesehenen Verschlussdeckel unbedingt rauchdicht verschließen!

Vorperforierte Ausschnitte in der Geräte-Rückwand durch Drehen um die beiden Verbindungsstege solange hin- und herbewegen, bis diese Verbindungsstege brechen.

Zum Anschluss an den Schornstein sollte ein Rauchrohr aus 2 mm dickem Stahlblech verwendet werden.

Alle Verbindungen vom Gerät zum Schornstein müssen stabil, fest, dicht und spannungsfrei sein. Achten Sie darauf, dass das Rauchrohr nicht in den freien Querschnitt des Schornsteins hineinragt. Wir empfehlen die Verwendung eines Mauerfutters.

Das Rauchrohr muss zum Schornstein leicht ansteigend, zumindest aber waagerecht verlaufen.

Versehen Sie den Rauchrohranschluss zum Schornstein mit einer Reinigungsöffnung, um Rauchrohr und Abgaskanäle leichter reinigen zu können.

6.2 Externe Verbrennungsluftversorgung

Optional kann das Gerät mit einem Anschlussstutzen für externe Verbrennungsluftversorgung ausgestattet werden. Bei Geräten die für den raumluftunabhängigen Betrieb zugelassen sind, ist dieser Anschlussstutzen bereits montiert.

Je nach Geräte-Typ kann der Anschlussstutzen unten oder hinten am Gerät montiert werden. Der nicht benutzte Verbrennungsluft-eingang ist durch den am Gerät befindlichen Verschlussdeckel unbedingt dicht zu verschließen.

(Illustration Prinzipdarstellung) Wanddurchführung mit Absperrklappe ORANIER Art. Nr. 9213 01 Hintere Rauchrohr- öffnung Alu-Flexrohr ORANIER Art. Nr. 9213 03 (schwarz) 9213 04 (grau) Anschlussstutzen ORANIER Art. Nr. 9200 69 Obere Rauchrohröffnung Kaminofen

Achten Sie bei einer externen Verbrennungsluftversorgung auf dichte Rohrführung! Bei einem eventuellen Umbau des Anschlusstutzens von hinten nach unten ist auf eine dichte Verbindung zwischen Ofenkorpus und Anschlussstutzen bzw zwischen Ofenkorpus und Verschlussdeckel zu achten.

- Die Zuführung der Verbrennungsluft erfolgt ausschliesslich über ein bauseitiges Zuluftrohr ∅ 100 mm. Bei der Verwendung von Rechteckrohr muss dieses eine Querschnittsöffnung von mindestens 8000 mm² aufweisen.

- Die Luftleitung ist mit glattem Rohr aus Metall oder Kunststoff auszuführen. Für die Verbindung zum Kaminofen empfehlen wir Aluflexrohr.

- Die gestreckte Rohrlänge darf nicht länger als 6 m sein, keine Reduzierungen sowie maximal 3 Stck. 90°- Bogen aufweisen!

- Ein vor der äußeren Zuluftöffnung angebrachtes Schutzgitter muss so ausgeführt sein, dass der Querschnitt der Zuluftöffnung nicht versehentlich verkleinert oder gar verschlossen werden kann.

- Ein Anschluss an einen geeigneten LAS-Schornstein ist möglich.

- In jedem Fall ist zu beachten, dass der Verbrennungsluftbedarf von ca. 30 m ^-3 /h bei einem Förderdruck von 4 Pa sichergestellt ist.

Bei Nichtbetrieb sind alle Luftschieber und eine eventuell im Zuluftweg verbaute Absperrklappe geschlossen zu halten, damit keine Kaltluft über den Schornstein zirkulieren kann. Eine mögliche Kondensatbildung kann durch Isolierung des Luftrohres vermieden werden.
- Der Förderdruck muss die zusätzlichen Widerstände einer so ausgerüsteten Feuerungsanlage überwinden können.
- Bei feuchten Aufstellräumen (Neubau!) kann es zu Kondensatbildung am Ofenkorpus und in der Folge zu Korrosion kommen.
- Beim Anschluss des Gerätes an eine externe Verbrennungsluft-versorgung empfehlen wir Ihnen, die Verbrennungsluft nicht aus Räumen mit hoher Luftfeuchtigkeit (z.B. einem feuchten Keller) zu entnehmen.

In solchen Fällen kann es im kalten, unbeheizten Gerät zu Kondensation der Luftfeuchtigkeit und in der Folge zu Korrosion am Gerätekorpus kommen.

6.3 Wärmespeicher W+

Dieses Gerät ist mit einem Wärmespeicher ausgestattet. Er sorgt für eine gleichmäßigere Temperaturverteilung.

Während des Heizbetriebes wird Wärmeenergie in der Speichermasse gespeichert.

Nach Verlöschen des Feuers wird die gespeicherte Wärme nach und nach wieder an den Aufstellungsraum abgegeben.

Nutzen Sie zum besseren Verständnis auch unser erklärendes Video.

Scannen Sie dazu mit Ihrem Smartphone oder Tablet den nebenstehenden QR-Code.

Einsetzen der „W+“-Speichersteine:

Führen Sie diese Arbeiten idealerweise zusammen mit einer weiteren Person und unter Einsatz einer stabilen Stehleiter durch!

Soll das Rauchrohr nach hinten angeschlossen werden, demon- tieren Sie bitte zunächst den Rauchrohrdeckel von der hin- teren Rauchrohröffnung (Auslieferungszustand) und verschließen Sie damit die obere Rauchrohröffnung rauch- dicht (→ Kapitel 6.1).

Der „W+“-Speicher besteht aus 3 flachen (A) und 6 hohen Speichersteinen (B). Die flachen Speichersteine (A) befinden sich bereits im Gerät.

B B B A A A B B

▶ Stapeln Sie die flachen Speichersteine (A) gemäß obiger Skizze im hinteren Bereich des Gerätes.
▶ Setzen Sie die hohen Speichersteine (B) von oben ein.
▶ Erfolgt der Rauchrohranschluss nach oben, so ist schließlich das Rauchrohr einzuführen.

6.4 Abstützblech Steinstopfen

Bei Geräten mit Steinverkleidung findet sich im Lieferumfang ein Steinstopfen sowie ein Abstützblech für diesen Steinstopfen.

Bei Anschluss des Rauchrohres nach hinten muss die Rauchrohröffnung in der Deckplatte (1) für den Anschluss des Rauchrohres nach oben mit diesem Steinstopfen verschlossen werden:

Steinstopfen Abstützblech ①

▶ Deckplatte (1) abnehmen.
▶ Schenkel des Auflagebleches ca. 30° abwinkeln.
Auflageblech über dem Verschlussdeckel positionieren.
▶ Steinstopfen auflegen.
Höheneinstellung des Steinstopfens durch Nachbiegen der Schenkel des Auflagebleches vornehmen.

▶ Deckplatte (1) auflegen.

7. Installation und Inbetriebnahme

7.1 Aufstellung und Sicherheitsabstände

WARNUNG!

Brandgefahr durch brennbare Gegenstände innerhalb der Sicherheitsabstände

▶ Halten Sie den Bereich der Sicherheitsabstände frei von brennbaren Materialien und Gegenständen, wie z.B. Teppichen, Möbelstücken, Pflanzen o.ä.

Abnahme der Anlage durch die genehmigungspflichtige Behörde (z.B. Bezirks-Schornsteinfeger).

HINWEIS:

Anlagenschaden durch unsachgemäße Montage und Installation

Montage und Installation nur durch zugelassenen Fachbetrieb!

Nicht zu unterschreitende Sicherheitsabstände zu brennbaren Bauteilen:

dB: 0 cm Abstand unterhalb des Gerätes

dc: 75 cm Abstand oberhalb des Gerätes

dF: 50 cm Abstand im Strahlungsbereich am Boden

dL: 50 cm Abstand im Strahlungsbereich zur Seitenwand

dP: 80 cm Abstand im Strahlungsbereich der Scheibe

dR: 20 cm Wandabstand hinten

ds: 20 cm Wandabstand seitlich

Für Bauteile aus nichtbrennbaren Materialien ist kein Sicherheitsabstand erforderlich. Bei hochwärmegedämmten Wänden mit einem U-Wert <0,4 W/(m²·K) vergrößert sich gemäß DIN 18896 der erforderliche Mindestabstand zwischen Gerät und Wand um 5 cm. Bei Aufstellung sehr nahe an der Wand kann es zu Pyrolysespurenan der Wand kommen.

Vor der Feuerungsöffnung sind Fußböden aus brennbaren Baustoffen durch einen Belag aus einem nichtbrennbaren Baustoff zu schützen. Es gelten dazu folgende Mindestmaße:

C: 30 cm Bodenschutz seitlich der Füllöffnung

D: 50 cm Bodenschutz vor der Füllöffnung

Bei der Ausführung des Rauchrohres ist darauf zu achten, dass das Rauchrohr in der Regel an jeder Stelle min. 40 cm von Bauteilen aus brennbaren Baustoffen entfernt sein muss. Dies erfordert unter Umständen einen größeren Wandabstand des Gerätes, als oben angegeben ist.

Bei Aufstellung des Gerätes auf empfindlichen Böden, einer Glasplatte empfehlen wir das Aufkleben von Filzgleitern auf den Geräteboden.

7.2 Erstinbetriebnahme

Entfernen Sie alle Aufkleber rückstandsfrei von der Sichtscheibe.

▶ Vergewissern Sie sich, dass sich keine Gegenstände (Kleinteile, Verpackungsmaterial, Schutzhandschuh) mehr im Aschenkasten (6) oder in den Abgas- bzw. Zuluftwegen des Gerätes befinden.

Der Speziallack des Gerätes härtet erst während der ersten Inbetriebnahme des Gerätes aus (Einbrennen). Dabei wird der Lack zunächst plastisch weich, bis er nach dem Abkühlen des Gerätes seine Endfestigkeit erreicht.

HINWEIS:

Während des Einbrennens des Speziallacks sollten die Lackflächen nicht berührt werden. Insbesondere beim ersten Nachlegen von Brennstoffen ist darauf zu achten, dass es mit dem Schutzhandschuh zu keinem Abrieb unterhalb des Feuerraumtürgriffes kommt.

▶ Lehnen Sie die Feuerraumtür (3) beim ersten Anheizen nur an. Durch das Erweichen und spätere Aushärten des Lackes kann es zum Verkleben der Türdichtung am Ofenkorpus kommen.

Während der ersten Heizvorgänge kann es durch Nachtrocknung des Speziallacks zu verstärkter Geruchsbildung kommen. Dies verliert sich aber bereits nach kurzer Zeit.

▶ Öffnen Sie daher anfangs die Fenster des Aufstellungsraumes zum Lüften.

- Vor der Erstinbetriebnahme und während des Einbrennens keine Gegenstände auf dem Gerät abstellen!

HINWEIS:

Das Gerät darf während des Einbrennvorgangs nur unter Aufsicht betrieben werden.

Als Transportsicherung ist die Feuerraumauskleidung (8) teilweise mit Silikon verklebt. Dieses Silikon verbrennt im Laufe der ersten Abbrände.

Gemauerte Schornsteine, die längere Zeit nicht betrieben wurden, müssen häufig zunächst „trockengeheizt“ werden. Erst nach einigen Abbränden stellt sich ein guter Förderdruck ein.

8. Bedienung

Das richtige Heizen des Kaminofens erfordert etwas Übung. Insbesondere die Holzart, die Dicke der Holzscheite und deren Trocknungsgrad sowie der momentane Förderdruck sind Parameter, die situationsbedingt variieren und die eine Anpassung bei der Bedienung erfordern.

Nutzen Sie zum besseren Verständnis der Bedienung auch unser erklärendes Video. Scannen Sie dazu mit Ihrem Smartphone oder Tablet den nebenstehenden QR-Code.

8.1 Anheizen

▶ Automatikregler (5) auf 4 Uhr-Postion einstellen. Dies ist die Primärluft-Einstellung für Heizen mit Holz.
▶ Sekundärluftregler (4) zum Öffnen ganz einschieben.
Achten Sie darauf, dass eine evtl. im Rauchrohr eingebaute Drosselklappe ebenfalls vollständig geöffnet ist.

3 5 V 4 5 (Abb. ähnlich)

Zwei etwa unterarmdicke Holzscheite in einem Abstand von 2-3 cm parallel zur Feuerraumöffnung (quer) mittig auf dem Rost positionieren.
2-3 Anzündwürfel von oben mittig auf die Holzscheite legen.

Um die Anzündwürfel herum 8 dünne Holzscheite (Kantenlänge 3-4 cm) in 4 Lagen aufstapeln. Die Flammen der Anzündwürfel müssen anschließend mit Kontakt zu den dünnen Holzscheiten frei nach oben brennen können.

Anzündwürfel entzünden.
Feuerraumtür (3) schließen.

Das Feuer brennt nun von oben ab und entzündet dabei die unteren dickeren Holzscheite. Die Primärluft wird im weiteren Verlauf selbständig durch den Automatikregler (5) gedrosselt.

▶ Ca. 15-20 Minuten durchbrennen lassen.
Wenn das Feuer stabil brennt, kann eine eventuell vorhandene Drosselklappe im Rauchrohr geschlossen werden.
Im weiteren Abbrand durch teilweises Herausziehen des Sekundärluftreglers (4) die Sekundärluftzufuhr so weit drosseln, dass idealerweise gerade noch keine Rußspitzen an den Flammenspitzen entstehen.

Der Feuerraum sollte beim Anheizen eines noch kalten Ofens behutsam bestückt und mit relativ kleiner Flamme geheizt werden, damit sich alle Materialien langsam an die Wärmeentwicklung gewöhnen können. Sie vermeiden damit Risse in der Feuerraumauskleidung (8) und Ausdehnungsgeräusche (Ticken, Knacken).

8.2 Brennstoff nachlegen

Um die Heizwärme des Brennstoffs optimal auszunutzen und übermäßige Emissionen zu vermeiden, muss das Gerät bei Nennleistung betrieben werden. Hierzu ist eine Brennstoffmenge gemäß den Technischen Daten (Kap. 4.5) und eine Abbraddauer von 40-45 Minuten erforderlich.

Legen Sie erst dann Holz nach, wenn das Feuer vollständig auf die Glut heruntergebrannt ist und keine Flammen mehr sichtbar sind. So vermeiden Sie übermäßigen Rauchaustritt beim Öffnen der Feuerraumtür (3).

Drosselklappe im Rauchrohr und Sekundärluftregler (4) öffnen (vollständig einschieben).

VORSICHT! Verletzungsgefahr durch austretende Flammen und Abgase beim Öffnen der Feuerraumtür (3)

Feuerraumtür (3) zunächst nur einen Spalt weit und dann langsam weiter öffnen.

VORSICHT! Verletzungsgefahr durch heiße Oberflächen

Feuerraumtür (3) und Bediengriffe nur mit Schutzhandschuh betätigen.

Zum Öffnen und Schließen der Feuerraumtür (3) und beim Nachlegen von Brennstoff Schutzhandschuh verwenden!
▶ Feuerraumtür (3) zunächst nur einen Spalt weit und dann vollständig öffnen.
2 Holzscheite in einem Abstand von 2-3 cm parallel zur Feuerraumöffnung (quer) mittig auf den Rost in das Glutnest legen.

▶ Schließen Sie die Feuerraumtür (3).
Im weiteren Abbrand durch teilweises Herausziehen des Sekundärluftreglers (4) und, falls vorhanden, durch Schließen der Drosselklappe im Rauchrohr, die Sekundärluftzufuhr so weit drosseln, dass idealerweise gerade noch keine Rußspitzen an den Flammenspitzen entstehen

8.3 Heizleistung anpassen

Die Heizleistung des Gerätes wird durch mehrere Faktoren bestimmt und beeinflusst:

- Förderdruck

Der Förderdruck ist abhängig von der Länge und Beschaffenheit des Schornsteins und vom Unterschied zwischen Abgastemperatur und Außentemperatur.

Lange doppelwandige Edelstahlschornsteine erzeugen einen hohen, kurze gemauerte Schornsteine einen geringen Förderdruck.

In der Übergangszeit, bei Außentemperaturen über 10°C, kann der Förderdruck stark schwanken. Er ist dann eher niedrig. Ausgleich der Schwankungen erfolgt mit dem Sekundärluftregler (4):

▶ Herausziehen zur Verminderung der Verbrennungsluftzufuhr.

Einschieben zur Erhöhung der Verbrennungsluftzufuhr; Mögliche Zusatzmaßnahme: Automatikregler (5) durch Drehen nach links (gegen den Uhrzeigersinn) etwas weiter öffnen.

• Dicke der Holzscheite

Für schnellen Abbrand mit kurzzeitig hoher Wärmeleistung verwenden Sie dünne Holzscheite ( ≤ 6 cm).
Für langsamen Abbrand mit gleichmäßiger Wärmeleistung verwenden Sie dicke Holzscheite ( ≥ 10 cm).

Vermeiden Sie einen Schwachlast-Betrieb bei hoher Brennstoffmenge und Drosselung der Heizleistung durch die Einstellung der Luftschieber.

So vermeiden Sie starke Emissionen, verschmutzte Sichtscheiben und übermäßigen Rauchaustritt beim Öffnen der Feuerraumtür (3).

Legen Sie bei niedrigem Wärmebedarf entsprechend weniger Brennstoff auf und achten Sie auf eine lebhafte Flammenbildung.

• Automatikregler (5)

Funktionsweise:

• Bei kaltem Gerät ist die Primärluftzufuhr zunächst weit geöffnet. Dies erleichtert das Anzünden und Anbrennen des kalten Gerätes.
• Erwärmt sich das Gerät, so schließt die Primärluftzufuhr mit zunehmender Temperatur. Nach etwa 20 Minuten Heizbetrieb ist die Primärluftzufuhr bis auf einen definierten Minimalwert geschlossen: Das Gerät befindet sich jetzt im normalen Abbrandbetrieb.

- Im Braunkohlenbetrieb (Automatikregler (5) gegen den Uhrzeigersinn ganz nach links gedreht) ist die Primärluft-zufuhr dauerhaft voll geöffnet:

Es findet keine Regelung der Primärluftmenge statt, die komplette Primärluft kann das Braunkohlen-Glutnest umspülen.

- Soll die Primärluftzufuhr geschlossen werden, um beispielsweise bei unbeheiztem Gerät den Aufstellraum vor Auskühlung zu schützen (erwärmte Raumluft kann durch den Förderdruck über das Gerät verloren gehen), kann der Regler im Uhrzeigersinn ganz nach rechts gedreht werden: So bleibt die Primärluftzufuhr geschlossen.

Um im Holzbetrieb die Abbrandleistung zu erhöhen, Automatikregler (5) durch Drehen gegen den Uhrzeigersinn nach links etwas weiter öffnen (Erhöhen der Primärluftmenge).

8.4 Heizen mit Braunkohlenbriketts

▶ Erzeugen Sie zunächst eine Grundglut durch Holzfeuerung.
Legen Sie dann 2 Braunkohlenbriketts parallel zur Feuerraumöffnung (quer) im Bereich des Rostes in die Grundglut.
▶ Automatikregler (5) gegen den Uhrzeigersinn nach links drehen (2 Uhr-Position).

Dies ist die anfängliche Primärluft-Einstellung für das Heizen mit Braunkohlenbriketts.

▶ Sekundärluftregler (4) durch Einschieben etwas öffnen.

Nach dem Anbrennen eine evtl. vorhandene Drosselklappe im Rauchrohr schließen. Die Primärluftzufuhr kann durch Drehen des Automatikreglers (5) nach rechts situationsabhängig etwas gedrosselt werden.

8.5 Heizen in der Übergangszeit

In der Übergangszeit, bei Außentemperaturen über 10°C und bei Fallwinden, kann der Förderdruck stark schwanken: Das Gerät brennt schlecht an oder zieht schlecht.

▶ Verfeuern Sie mehr Kleinholz, um die Abgastemperatur zu erhöhen und damit den Förderdruck zu stabilisieren.
▶ Eventuell Automatikregler (5) durch Drehen gegen den Uhrzeigersinn nach links etwas weiter öffnen.

8.6 Gerät außer Betrieb nehmen

• Gerät regulär außer Betrieb nehmen
▶ Glut vollständig erlöschen lassen.
Luftzufuhr schließen: Sekundärluftregler (4) vollständig herausziehen, Automatikregler (5) im Uhrzeigersinn ganz nach rechts drehen.
Aschenkasten (6) herausnehmen und Asche entsorgen.

WARNUNG! Brandgefahr durch heiße Asche

Nur vollständig abgekühlte Asche in eine Mülltone einfüllen.

• Gerät bei einem Notfall (z.B. Brand) außer Betrieb nehmen

HINWEIS: Verhalten im Notfall (z.B. Brand): Bringen Sie sich nicht selbst in Lebensgefahr. Wenn ohne Gefährdung der eigenen Person möglich:

▶ Warnen Sie andere Personen und fordern Sie sie zum Verlassen des Gebäudes auf.
▶ Nehmen Sie das Gerät umgehend außer Betrieb.

• Bei Überhitzung des Gerätes

WARNUNG! Gefahr von Verbrennungen

Löschen Sie ein Kaminfeuer niemals mit Wasser!

▶ Luftzufuhr schließen: Sekundärluftregler (4) vollständig herausziehen, Automatikregler (5) im Uhrzeigersinn ganz nach rechts drehen.
Feuerraumtür (3) schließen.
Keinen weiteren Brennstoff nachlegen, Feuer und Glut erlöschen lassen.
Gerät, Rauchrohre und Schornstein von einem zugelassenen Fachbetrieb auf Beschädigungen prüfen lassen.

• Bei einem Schornsteinbrand

WARNUNG! Gefahr von Verbrennungen

Löschen Sie einen Schornsteinbrand niemals mit Wasser!

Luftzufuhr schließen: Sekundärluftregler (4) vollständig herausziehen, Automatikregler (5) im Uhrzeigersinn ganz nach rechts drehen.
Eventuell vorhandene externe Verbrennungsluftversorgung schließen.

▶ Rufen Sie die Feuerwehr!

• Nach Beendigung des Notfalls:
Gerät, Rauchrohre und Schornstein von einem zugelassenen Fachbetrieb auf Beschädigungen prüfen lassen.

9. Reinigung, Wartung und Pflege

9.1 Oberflächen reinigen

Die Lackierung des Ofens erreicht erst nach mehrmaligem Heizen mit der vorgeschriebenen Holzmenge ihre Endfestigkeit. Um Lackbeschädigungen zu vermeiden, ist eine Oberflächenreinigung erst nach mehreren Heizvorgängen zu empfehlen! Die Oberflächen des Ofens dürfen nicht mit „scharfen“ Putzmitteln oder Microfasertüchern gereinigt werden. Verwenden Sie lediglich ein sauberes, trockenes Staubtuch.

9.2 Sichtscheibe reinigen

Die Sichtscheibe lässt sich mühelos mit einem handelsüblichen Kaminglasreiniger säubern. Anschließend mit einem trockenen Tuch nachwischen.

Achten Sie bitte darauf, dass die Glasfaserdichtungen rund um die Feuerraumöffnung bei den Reinigungsarbeiten nicht mit Reinigungsmittel in Kontakt kommen!

9.3 Feuerraum reinigen

VORSICHT! Gefahr von Verbrennungen

Reinigen Sie das Gerät nur in vollständig erkal- tetem Zustand!

Feuerraum, Abgaswege und Rauchrohr müssen mindestens einmal im Jahr kontrolliert und ggf. von Ruß- und Aschenablagerungen gereinigt werden. Nach einer längeren Betriebsunterbrechung ist der Schornstein vor einer erneuten Inbetriebnahme auf Verstopfungen zu prüfen.

Zur Reinigung verwenden Sie einen Handfeger und/oder einen handelsüblichen Aschensauger.

9.4 Feuerraumauskleidung (8) demontieren

Zur Reinigung der Abgaswege muss zunächst die Feuerraumauskleidung (8) demontiert werden.

Aschenkasten (6) entnehmen, von unten durch die Öffnung greifen und den Feuerraumboden etwas anheben.

Vom Feuerraum aus Feuerraumboden hinten anheben, etwas um die Hochachse drehen und aus dem Feuerraum entnehmen.

▶ Vordere Heizgasumlenkung anheben (A) und nach hinten auf der hinteren Heizgasumlenkung ablegen (B).

(Abb. ähnlich) B B Vordere Heizgasumlenkung A A Hintere Heizgasumlenkung

(Fortsetzung folgende Seite)

▶ Hintere rechte Heizgasumlenkung zusammen mit der vorderen Heizgasumlenkung und dem Halteblech etwa 30 mm anheben (C).

▶ Hinterkante des rechten Seitensteines nach links zur Edelstahl-Tertiärluftleiste ziehen (D) und dann die Vorderkante in den Brennraum schwenken (E).

Anschließend kann der rechte Seitenstein nach vorne aus dem Feuerraum entnommen werden (F).

E D F Rechter Seitenstein

▶ Hintere rechte Heizgasumlenkung nach vorne aus dem Feuerraum entnehmen.

Linke hintere Heizgasumlenkung, vordere Heizgasumlenkung und Halteblech in dieser Reihenfolge aus dem Feuerraum entnehmen.

(Fortsetzung folgende Seite)

▶ Abschließend Rückwandstein und linken Seitenstein entnehmen.

Zum Entnehmen des Rückwandsteins ist es möglicherweise erforderlich, 2 Schrauben (Pfeile) der Befestigung der Edelstahl-Tertiärluftleiste zu lösen und die Edelstahl-Tertiärluftleiste abzunehmen.

Edelstahl- Tertiärluftleiste

Die Bauteile in der Übersicht:

Das Wiedereinsetzen der Feuerraumauskleidung (8) erfolgt in umgekehrter Reihenfolge.

An den weißen Feuerbetonplatten können im Heizbetrieb oberflächliche Risse entstehen. Diese Risse sind unbedenklich. Erst wenn der darunterliegende Metallkorpus freiliegt, muss ein Austausch erfolgen. Die Feuerraumauskleidung (8) unterliegt nicht der Werksgarantie.

9.5 Abgaswege reinigen

Zur Reinigung der Abgaswege muss zunächst die Feuerbeton-Feuerraumauskleidung (8) demontiert werden.

Über den Feuerbeton-Heizgasumlenkungen befindet sich eine zweite Heizgasumlenkung aus Blech.

Zweite Heizgasumlenkung aus Blech etwas anheben und nach vorne ziehen.

Diese Heizgasumlenkung aus Blech kann anschließend über die hintere Auflagelasche hinweggeschwenkt und entnommen werden.

Über der zweiten Heizgasumlenkung aus Blech sitzt eine dritte Heizgasumlenkung.

Zur Demontage die dritte Heizgasumlenkung etwas anheben, bis die beiden Auflagepunkte hinten frei sind. Anschließend dritte Heizgasumlenkung hinten über die Haltelasche absenken und entnehmen.

Die Bauteile in der Übersicht:

Fehlerbeschreibung Mögliche Ursache Ursachen-Check Lösung
Beim Anzünden des kalten Ofens stauen sich Abgase und gelangen teilweise in den Aufstellungsraum. Späterer Abbrand ist in Ordnung.	Förderdruck ist bei kaltem Gerät zu gering (je höher die Abgasstemperatur, um so größer der Förderdruck).	► Möglichst viel Anheizholz verwenden, um kurzfristig eine hohe Abgastempe-ratur zu erzeugen.	► Anlaufstrecke (vertikales Rauchrohr) installieren.► Schornstein berechnen lassen und ggf. optimieren.
	Außentemperatur in der Übergangszeit zu hoch, „Sonne scheint auf den Schornsteinkopf".	► Abbrand bei kälteren Außentemperaturen OK.	► In der Übergangszeit viel Anheiz-holz verwenden, ggf. Lockfeuer im Schornsteinfuß erzeugen.
Feuer brennt nicht richtig, Scheibe ver- rußt langsam.	Zu wenig Holz aufgelegt.	► Brennstoffmenge erhöhen.	► Brennstoffmenge gemäß Bedienungsanleitung wählen.
	Holzscheite zu dick oder zu kurz.	► Unterarmdicke Scheite (25-33 cm lang) und mehr Kleinholz beim Anzünden auflegen.	► Holzscheite kleiner hacken.
	Holzfeuchte zu hoch.	► Probebetrieb mit Kaminholz aus dem Baumarkt.	► Holz mindestens 2 Jahre an luftigem, trockenen Ort lagern.
	Schieber und Drosselklappe nicht richtig geöffnet.	► Schieberstellungen ändern.	► In Bedienungsanleitung lesen, welcher Schieber wie öffnet.► Familienmitglieder „schulen“, eventuell Schieber beschriften.
	Förderdruck zu gering.	► Förderdruck messen lassen.	► Schornstein berechnen lassen und ggf. optimieren.
	Rußablagerungen im Rauchrohr.	Hat sich der Förderdruck während der letzten Wochen immer weiter verschlechtert?	► Rauchrohre regelmäßig reinigen;► Rauchrohre möglichst nicht waage-recht führen.
Feuer brennt zu schnell ab.	Förderdruck zu hoch.	► Schornstein-Revisionsklappe im Keller öffnen, um probeweise den Förderdruck zu verringern.	► Schieberstellung in Anleitung nachlesen.► Drosselklappe einbauen.► Wenn möglich: Nebenluftvorrichtung vorsehen.
	Türdichtung defekt.	► Bei kaltem Gerät: Ein Blatt Papier zwischen Gerätekorpus und Feuerraumtür klemmen. Das Blatt darf nicht durch-rutschen.	► Dichtung erneuern.
Feuerraum-auskleidung gerissen.	Stoßbelastung beim Auflegen von Feuerholz.	Normaler Verschleiß.	Risse sind zunächst unbedenklich. Erst wenn der Ofenkorpus freizuliegen droht, muss die betroffene Platte getauscht werden.Achtung:Nur Original Ersatzteile verwenden. Andere Ersatzteile können die Wärmeabgabe des Gerätes verändern und zu Überhitzung der umgebenden Wände und Einrichtungsgegenständen führen.
Feuerraum-auskleidung versandet.	Reibung durch Holz oder Abgasmassenstrom.	Normaler Verschleiß.	Eine anfängliche Versandung ist unbedenklich. Erst wenn Ofenkorpus frei zu liegen droht, muss die betroffene Platte getauscht werden.
Verzunderungen am Blechkorpus im Feuerraum.	Aufgabemenge zu groß, dadurch zu hohe Brenntemperatur.	► Üblicherweise aufgegebene Menge wiegen und prüfen, ob entsprechend der Bedienungsanleitung zulässig	► Brennstoffmenge gemäß Bedienungsanleitung wählen.Luftschieberstellungen beachten.
	Förderdruck zu hoch, dadurch zu hohe Brenntemperatur.	► Schornstein berechnen lassen.	► Drosselklappe einbauen.► Wenn möglich:Nebenluftvorrichtung vorsehen.
Ofen „pfeift“. Förderdruck zu hoch.		► Schornstein-Revisionsklappe im Keller öffnen, um probeweise den Förderdruck zu verringern.	► Drosselklappe einbauen.► Wenn möglich:Nebenluftvorrichtung vorsehen.
		Verwirbelungen an Sekundär-bzw. Tertiärluftbohrungen im Feuerraum durch hohen Förderdruck.	► Bohrungen probeweise verstopfen;z.B. Schrauben einstecken.
Ofen „knackt“. Feuerraumtemperatur zu hoch.		► Mit kleinerer Brennstoffmenge heizen.	► Brennstoffmenge und Luftschieberstellung gemäß der Bedienungsanleitung wählen.
Ofen „tickt“. Materialausdehnung in Abhängigkeit von der Feuerraumtemperatur.		NormalesAusdehnungsgeräusch.	► Brennstoffmenge und Luftschieberstellung gemäß der Bedienungsanleitung wählen
Ofen „knallt“. Verspannungen in den Strahlungsschutzblechen.		Auftreten nur während Aufheizen oder Abkühlen.	► Wenn möglich:Strahlungsschutzbleche verklemmen oder nachbiegen.
Ofen riecht im Betrieb „nach Chemie“.	Geräte- bzw. Rauchrohr-Lackierung noch nicht einge-brannt.	► Das Gerät mit erhöhter Brennstoffmenge betreiben.	► Geräte- bzw. Rauchrohr-Lackierung einbrennen(→ 7.2 Erstinbetriebnahme).

11. Kundendienst

Sehr geehrte Kundin, sehr geehrter Kunde,

Unsere Geräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design.

Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein.

Besuchen Sie unsere Serviceseiten im Internet unter https://oranier.com/heiztechnik/service/

Im Bereich „Support“ beantworten wir häufig gestellte Fragen (FAQ), vermitteln Fachwissen in unserem Lexikon und geben Hilfestellung im Bereich „Tutorials“.

Im „Download“-Bereich finden Sie alle wichtigen Dokumente zu Ihrem Gerät.

Wenn Sie eine Beanstandung haben, wählen Sie den Bereich „Kundendienst“.

Um Ihre Beanstandung bearbeiten zu können, benötigen wir folgende Informationen:

• Typ und Seriennummer des Gerätes
• Fertigungsnummer / Datum des Prüfstempels
- Korpusfarbe und Verkleidungsvariante des Gerätes (siehe Rückseite dieser Bedienungsanleitung)
- Kaufdatum
- Ein Foto von der Rückseite der Bedienungsanleitung oder vom Typenschild
- Ein Foto vom Fehler

Mit diesen Informationen können wir Ihr Anliegen besonders effizient bearbeiten!

Wenn Sie für Ihr Gerät ein Ersatzteil benötigen, können Sie uns aber auch gerne eine E-Mail an

[e-mail]

senden.

Nennen Sie uns darin Ihren Ersatzteilwunsch, sowie die oben aufgeführten Informationen zu Ihrem Gerät, damit wir das korrekte Ersatzteil für Ihr Gerät bestimmen und Ihnen so schnell wie möglich zusenden können.

Vielen Dank!

ORANIER Heiztechnik GmbH

Oranier Straße 1 · 35708 Haiger / Sechshelden

E-Mail Vertrieb: [e-mail]

Kundendienst/Ersatzteile:

E-Mail Kundendienst: [e-mail]

E-Mail Ersatzteile: [e-mail]

Österreich:

ORANIER Heiz- und Kochtechnik GmbH Blütenstraße 15/4 · 4040 Linz

E-Mail Vertrieb: [e-mail]

Kundendienst/Ersatzteile:

E-Mail Kundendienst: [e-mail]

E-Mail Ersatzteile: [e-mail]

Schweiz:

ORANIER Heiz- und Kochtechnik GmbH Hartbertstrasse 1 · 7000 Chur

E-Mail: [e-mail]

Bitte beachten Sie:

Geben Sie bei Ersatzteilbestellungen und eventuellen Kundendienstfällen immer die Nummer für Ihre Verkleidungsvariante (Korpusfarbe / Verkleidung) mit an.

Markieren Sie am besten gleich jetzt die jeweilige Variante Ihres neuen Kaminofens im dafür vorbereiteten Kreisfeld in der Tabelle auf der Rückseite dieser Bedienungsanleitung. Vielen Dank!

12. ORANIER-Werksgarantie

1. Die Oranier GmbH garantiert dem Garantienehmer die einwandfreie Funktion und Qualität ihrer Geräte durch kostenlose Behebung der Mängel, die innerhalb der Garantiezeit nachweislich auf Fertigungs- und Materialfehler zurückzuführen sind.

Den Nachweis trägt der Garantienehmer.

Die Oranier Werksgarantie beträgt 24 Monate und beginnt mit Übergabe des Gerätes, die durch Rechnung oder Lieferschein nachzuweisen ist.

Leistungen aus der Werksgarantie erfolgen unabhängig von gesetzlichen Pflichten des Händlers gegenüber dem Endabnehmer.

2. Voraussetzung für Garantieansprüche

a) Einbau, Einstellung und Inbetriebnahme der Geräte durch einen Fachbetrieb gemäß den anerkannten technischen Regeln und den Vorgaben von Oranier;

b) Durchführung aller notwendiger Wartungsarbeiten gemäß den Vorgaben von Oranier, von einem entsprechend geschulten Fachunternehmen, Techniker, Service-Partner oder von Oranier;

c) Inspektion, Wartung und Ersatz der Verschleißteile seit der Inbetriebnahme nach den Vorgaben von Oranier;

d) bei Pelletöfen darf das maximale Wartungsintervall von 12 Monaten oder 1500 Betriebsstunden nicht überschritten werden;

e) bei Pelletöfen muss eine ordnungsgemäße Dokumentation der vorgenommenen Wartungsarbeiten im Serviceheft erfolgt sein;

f) ausschließliche Verwendung von Oranier Original-Ersatzteilen und Original-Zubehör oder Ersatzteilen / Zubehör in Erstausrüster-Qualität. Den Nachweis ausreichender Qualität von Drittherstellerteilen trägt der Garantienehmer;

g) Standort und Verwendung der Geräte in Deutschland, Österreich oder der Schweiz. Für alle übrigen Länder gelten gesonderte Bedingungen der jeweiligen Ländergesellschaften.

1. Von der Garantie ausgenommen sind Mängel und Schäden durch / an

a) fehlerhafte Planung und Nichtbeachtung der Montage-, Bedienungs- und Serviceanleitungen;

b) Nichteinhaltung der Wartungsintervalle / des Wartungsplans;

c) Verwendung ungeeigneter Betriebsmittel und Brennstoffe;

d) unsachgemäße Änderungen und Teile fremder Herkunft;

e) betriebsfremde äußere Einflüsse, insbesondere bei Transport, Lagerung, Aufstellung und Benutzung;

f) Verschleißteilen (z.B. Elektroden, Filter, Dichtungen, Batterien usw.), die nicht wie vorgegeben ersetzt wurden;

g) Haarrissbildung bei Verkleidungselementen und Feuerraumauskleidungen;

h) Verschleiß der feuerberührten Teile, insbesondere der Brennraumauskleidung, der Dichtungen sowie der entsprechenden Stahl- und Gussteile;

i) Pyrolyseprodukte die Raumverschmutzungen verursachen (Fogging);

1. Die Behebung der von der Oranier GmbH als garantiepflichtig anerkannten Mängel erfolgt in der Weise, dass die Oranier GmbH die mangelhaften Teile nach eigener Wahl instand setzt oder durch einwandfreie Teile ersetzt. Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Gerätes entscheidet der Oranier Kundendienst.

2. Ausgewechselte Teile und ausgetauschte Geräte gehen in das Eigentum der Oranier GmbH über.

3. Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das beanstandete Gerät, noch für neu eingebaute Teile.

4. Ist die Beseitigung eines Mangels weder von der gesetzlichen Gewährleistung, noch dieser Garantie gedeckt, hat der Garantienehmer für die Kosten der Instandsetzung sowie notwendiger Ersatzteile aufzukommen.

5. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, dass keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können. Sind vor technischer Prüfung Reinigungsarbeiten –beispielsweise an Rauchgaszügen- durch den Kundendienst aufgrund nicht ordnungsgemäß und/oder planmäßig durchgeführter Reinigung nötig, hat der Garantienehmer die dadurch anfallenden Kosten zu tragen.

6. Der Garantieanspruch muss in der Garantiezeit innerhalb eines Monats nach Kenntnis bei der Oranier GmbH geltend gemacht werden.

Emaille und Lackschäden müssen innerhalb von 2 Wochen nach Übergabe des Gerätes bei der Oranier GmbH angezeigt werden.

1. Im Garantiefall muss der Garantienehmer folgendes nachweisen:

a) Seriennummer und Fertigungsnummer des Gerätes

b) Vorliegen der Voraussetzungen gemäß Ziffer 2

c) Vorliegen des Kaufbeleges

11. Ausschluss weiterer Ansprüche

Die ORANIER-Werksgarantie ist eine freiwillige, unentgeltliche Leistung und erstreckt sich auf die Instandsetzung des defekten Gerätes bzw. defekter Teile. Über diese Garantiebedingungen hinausgehende Ansprüche, ausgenommen gesetzlicher Gewährleistungsansprüche, bestehen nicht.

1. Zuständig für alle Streitigkeiten aus dieser und im Zusammenhang mit dieser Garantie sind das Amtsgericht Biedenkopf oder das Landgericht Marburg. Es gilt ausschließlich deutsches Recht.

ORANIER Heiztechnik GmbH

Oranier Straße 1

35708 Haiger / Sechshelden

13. Zulassungen

Diese Feuerstätte darf nicht verändert werden! Der Erwerber und Betreiber dieses Gerätes ist verpflichtet, sich an Hand dieser Anleitung über die richtige Handhabung zu informieren.

Unsere Gewähr für eine einwandfreie Funktion erlischt, wenn die hier genannten Richtlinien und Anweisungen der Bedienungsanleitung nicht beachtet werden.

Wir danken für Ihr Verständnis!

Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kennzeichnung.

Typgeprüft nach EN 16510

Typ BE

Bauart 1

13.1 Einzuhaltende Richtlinien und Normen:

EN 12828 Heizungssysteme in Gebäuden

DIN 13384 Wärme- und strömungstechnische Berechnungsverfahren für Abgasanlagen

EN 13063-3 Abgasanlagen - System-Abgasanlagen mit Keramik-Innenrohren - Teil 3: Anforderungen und Prüfungen für Luft-Abgasleitungen

EN 14989-2 Abgasanlagen - Anforderungen und Prüfverfahren für Metall-Abgasanlagen und materialunabhängige Luftleitungen für raumluftunabhängige Anlagen - Teil 2: Abgas- und Luftleitungen für raumluftunabhängige Feuerstätten; Deutsche Fassung EN 14989-2:2007

DIN 18160 Hausschornsteine, Anforderungen, Planung u. Ausführung

VDI 2035 Verhütung von Schäden durch Korrosion und Steinbildung in WW-Heizungsanlagen (nur für wasserführende Geräte)

1. BlmSchV Verordnung über Kleinfeuerungsanlagen

FeuVo Feuerungsverordnung

Heizraumrichtlinien

Landesbauordnung

EN 16510-1:2022/

EN 16510-2-1:2022

Häusliche Feuerstätten für feste Brennstoffe

Teil 1:

Allgemeine Anforderungen und Prüfverfahren

Teil 2-1:

Raumheizer

B B B A A A B B

ORANIER Heiztechnik GmbH

Filiale France

57 rue d' Amsterdam

F- 75008 Paris

ORANIER Heiz-und Kochtechnik GmbH

Hartbertstrasse 1

7000 Chur

E-Mail: [e-mail]

Garantie d'usine ORANIER

ORANIER Heiztechnik GmbH

Oranier Straße 1

35708 Haiger / Sechshelden

Kundendienstanfrage Heiztechnik

Deutschland Telefax [phone] - 349

Österreich Telefax [phone]

Schweiz Telefax [phone]

ORANIER Heiztechnik GmbH

Oranier Straße 1

E-Mail Kundendienst: [e-mail]

E-Mail Ersatzteile: [e-mail]

www.oranier.com

Bitte füllen Sie für eine reibungslose Erledigung die nachstehende Felder sorgfältig aus.

Endkunde/Frau/Herr/Firma* Datum

Kunden-Nummer

Telefonisch erreichbar* eßartS

PLZ/Ort Privat

Dienstlich

Händler/Firma* Mobiltelefon

Ansprechpartner E-Mail

Installateur

Terminwunsch

Rechnungs-/Auftragsnummer, mit der das Gerät bezogen wurde*

Modell ____ Serie*

Fertigungs-Nr.* Modellnummer*

Prüfstempel, Datum

Ausführung und Farbe

Kaufdatum*

Kurze Beschreibung der Beanstandung*

Erledigungsvermerk an Händler

Bearbeitungsvermerke ORANIER:

*für eine Bearbeitung unbedingt erforderlich

ORANIER

Heiz- und Kochtechnik GmbH

Niederlassung Österreich

Blütenstraße 15/4

A-4040 Linz

E-Mail Kundendienst: [e-mail]

E-Mail Ersatzteile: [e-mail]

www.oranier.com

ORANIER

Heiz- und Küchentechnik GmbH

Niederlassung Schweiz

Hartbertstrasse 1

7000 Chur

E-Mail [e-mail]

www.oranier.com

ORANIER

LEISTUNGSERKLÄRUNG DECLARATION OF PERFORMANCE (DoP) DECLARATION DE PERFORMANCES

Gemäß Anhang III der Verordnung (EU) Nr. 305/2011 (Bauproduktenverordnung) According to Regulation (EU) No. 305/2011 En accord avec le règlement des produits de construction (EU) N° 305/2011

Für das Produkt: Corso W+ 2.0 For the product: Corso W+ 2.0 Pour le produit: Corso W+ 2.0

Nr. 589401

1. Eindeutiger Kenncode des Produkttyps: Unique identification code of the product-type: Code identification du produit:

Corso W+ 2.0 Corso W+ 2.0 Corso W+ 2.0

5894 A01

1. Vom Hersteller vorgesehener Verwendungszweck oder vorgesehene Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation: From the Manufacturer's intended use or intended use of the product construction according to the applicable

Raumheizung in Wohngebäuden

ORANIER Heiztechnik GmbH

Franier Straise 1 35708 Haiger Werk 10

Name und Kontaktanschrift des Bevollmächtigten, der mit den Aufgaben gemäß Artikel 12, Absatz 2 beauftragt ist: Name and contact address of the authorized representative responsible for carrying out the tasks referred to in Article 12 (2): Nom et adresse de contact du mandataire article 12.2:

nicht zutreffend

1. Im Falle der Leistungserklärung, die ein Bauprodukt betrifft, das von einer harmonisierten Norm erfasst wird: In the case of the declaration performance, concerning a construction product covered by a harmonized standard: Cas de déclaration des performances concernant un produit de construction couvert par une norme harmonisée:

fizierte Prüfstelle: NB - 1015 (SZU)/ Prüfberichtsnr. 30-17456-4-T Notified body: NB - 1015 (SZU)/ Test report no. 30-17456-4-T Organisme notifié: NB - 1015 (SZU)/ Rapport d'essai no. 30-17456-4-T

N. Fleischmacker, Geschäftsfertung (Name und Funktion/ name and function/

EN 16510-1:2023/ EN 16510-2-1:2023

1. Harmonisierte technische Spezifikation Harmonized technical specification Performances déclarées
2. Harmonisierte technische Spezifikation Harmonized technical specification
   Performances déclarées
3. Harmonisierte technische Spezifikation Harmonized technical specification

Oranier Straße 1
35708 Haiger-Sechshelden
HEIZTECHNIK GmbH
Oranier Straße 1
35708 Haiger-Sechshelden

ORANIER

(Name und Funktion/name and function/nom et fonction)

N. Fleischhacker, Geschäftsleitung

Tragfähigkeit/ Load bearing capacity/ Résistance mécanique à la charge		0 kg
Schutz brennbarer Werkstoffe/Protection of combustible materials/Protection des matériaux combustibles	Mindestabstände zu brennbaren Materialien/Minimum distance to combustibles/Distances minimales pour motifsaux inflammableauxAbstand unter der FeuerstätteAbstand am Fußboden nach vorneAbstand zur DeckeAbstand zur RückwandAbstand zur SeitenwandAbstand zur Seitenwand im StrahlungsbereichAbstand zu angrenzenden brennbaren MaterialienMaterialtyp und Materialstärke der Wärmedämmung
Emissionen bei Nennwärmeleistung -Scheitholz-Emissions at nominal heat output -wood logs-Emissions à la puissance nominale -bois-	CONOxOGCPM	1133 mg/m ^2 172 mg/m ^2 116 mg/m ^2 40 mg/m ^2
Emissionen bei Nennwärmeleistung -Braunkohlenbriketts-Emissions at nominal heat output -ignite briquettes-Emissions à la puissance nominale -briquette lignite-	CONOxOGCPM	1034 mg/m ^2 215 mg/m ^2 120 mg/m ^2 40 mg/m ^2
Emissionen bei Teillast-Wärmeleistung -Scheitholz-Emissions at part load heat output -woods logs-Emissions à la puissance partieile -bois-	CONOxOGCPM	NPDNPDNPDNPDNPD
Emissionen bei Teillast-Wärmeleistung -Braunkohlenbriketts-Emissions at part load heat output -ignite briquettes-Emissions à la puissance partieile -briquette lignite-	CONOxOGCPM	NPDNPDNPDNPD
Daten zur Installation an einen Schornstein bei NWL -Scheitholz-Data for installation on a chimney at nominal heat output -wood logs-Données pour l'installation sur une cheminée à la p. n. -bois-	Temperatur am AbgasatutenMindestförderdruckAbgasmassenstrom	260 °C12 Pa7,0 g/s
Daten zur Installation an c. Schornstein bei NWL -Braunkohlenb.-Data for install. on a chimney at nominal heat output -Lignite briquettes-Données pour l'installation sur une cheminée à la p. n. -briquette lignite-	Temperatur am AbgasatutenMindestförderdruckAbgasmassenstrom	262 °C12 Pa7,2 g/s
Daten zur Installation an einen Schornstein hinsichtl. BrandsicherheitData for installation on a chimney with regard to fire safetyDonnées pour l'install. sur une cheminée en ce qui concerne la sécurité incendie	Brandsicherheit für Installation an den Schornstein/Fire safety for installation on the chimney!Sécurité incendie pour l'installation sur la cheminée	T400 G
Wärmeleistung und Energieeffizienz bei NennwärmeleistungHeat output and energy efficiency at nominal heat outputPuissance et efficacité énergétique à puissance nominale	Raumwärmeleistung ScheitholzBraunkohlenbrikettsWasserwärmeleistung ScheltholzBraunkohlenbrikettsEffizienz ScheitholzBraunkohlenbriketts	7,0 kW7,0 kWNPNDP80,8 %80,0 %
Wärmeleistung und Energieeffizienz bei Teillast-WärmeleistungHeat output and energy efficiency at part load heat outputPuissance et efficacité énergétique à puissance particlo	Raumwärmeleistung ScheitholzBraunkohlenbrikettsWasserwärmeleistung ScheltholzBraunkohlenbrikettsEffizienz ScheitholzBraunkohlenbriketts	NPDNPDNPDNPDNPDNPDNPDNPD
RaumheizungseffizienzRoom heating efficiency/ Efficacité du chauffage des locaux	Raumheizungs-Jahresnutzungsgrad bei NWL/Sensorist space heating energy efficiency/Efficacité énergétique index (EEI)/Energie-effizienz-Klasse/Energy efficiency classe/ Classe d'efficacité énergétique	70,8 %
Energie-EffizienzEnergy efficiency/ Efficacité énergétique	Energieeffizienz-index (EEI)/Energy efficiency index/ Indice d'efficacité énergétiqueEnergy-effizienz-Klasse/Energy efficiency classe/ Classe d'efficacité énergétique	107A+
Stromverbrauch bei NennwärmeleistungPower consumption at nominal heat outputConsommation électrique à la puissance nominale	elux	NPD
Stromverbrauch bei Teillast-WärmeleistungPower consumption et part load heat outputConsommation électrique à puissance partielle	elux	NPD
Leistungsaufnahme im Standby-BetriebPower consumption in standby modeConsommation électrique en mode vellie	elux	NPD
Ökologische NachhaltigkeitEnvironmental sustainability/ Durabilité environnementale		NPD

1. CE-Kennzeichnung / Marquage CE

Brennstoff Fuel Combustole	Wirkungsgrad % Efficiency % Rendement %	CO mg/m313% O_2	NOx mg/m313% O_2	CnHm mg/m313% O_2	PM mg/m313% O_2
Holz/Woo/Bois Braunkohlenbriketls Brown coal briquettes Briquettes lignie	80,880,8	11331034	172215	116120	4040

1. EU-Konformitätserklärung / Déclaration de conformité UE
   ORANIER

EU-KONFORMITÄTSERKLÄRUNGDECLARATION OF CONFORMITY EU (DoC)DECLARATION DE CONFORMITE EU
In Übereinstimmung mit der Richtlinie:According to the directive:En accord avec le directive:Ecodesign (2009/125/EC)
Gerätetyp/ Product-type/ Type de produit:	Raumhelzung in WohngebäudenSpace heating in residential buildingsChauffage domestique dans les bâtiments résidentiels
Handelsname/ Trademark/ Marque de commerce:Modell/ Type/ Modèle:	ORANIER Heiztechnik GmbHCorso W+ 2.0
Eindeutiger Kenncode des Produkttyps:Unique identification code of the product type:Code d'identification unique de type de produit:Hersteller/ Manufacturer/ Fabricant:	589401ORANIER Heiztechnik GmbHOranier Straße 135708 HaigerWerk 10
Die harmonisierten Normen oder die technischen Spezifikationen, die in Übereinstimmung mit den Sicherheitsregeln, die in der EU gültig sind, angewendet worden sind, sind folgende:The following harmonised standards or technical specifications which comply with good engineering practice in safety matters in force within the EU have been applied:Les normes harmonisées ou les spécifications techniques qui ont été appliquées selon toutes les règles de l'art en matière de sécurité en vigueur dans la EU sont:EN 16510-1:2023EN 16510-2-1:2023(EU) 2015/1185

Der Hersteller erklärt in Eigenverantwortung, dass die Geräte den vorgesehenen grundlegenden Anforderungen der oben erwähnten Richtlinien entsprechen.
The manufacture declare under sole responsibility that the products follow the essential requirements
foreseen by the above mentioned Directives.
Le qualité de fabricant declare sous ma propre responsabilité que les appareils sont conformes
aux exigences essentielles prévues par les directives susmentionnées.
N. Fleischhacker, Geschäftsleitung
(Name und Funktion/ Name and Function/ Nom et Fonction)
[Non-Text]
27.08.2025 Heiger
Oranier Straße 1
35708 Haiger-Sechshelden

HEIZTECHNIK GmbH
Oranier Straße 1 35708 Hainer-Serbshelden / (Unterschrift/ Signature/ Signature)

ORANIER

1. Technische Dokumentation / Documentation technique

Name und Anschrift des Lieferanten

ORANIER Heiztechnik GmbHOranier Straße 135708 Haiger

Modellkennung

Corso W+ 2.0

5894

Gleichwertige Modelle

nein

Prübenichte

30-17456-4-T - 1015

Angewendete harmonisierte Normen

EN 16510-1:2023/ EN 16510-2-1:2023

Ändere angew. Normen oder technische Spezifikationen

nein

Indirekte Heizfunktion

nein

Direkte Wärmelleistung

7,0 kW

Indirekte Wärmeleistung

0,0 kW

Energieeffizienzindex (EEI)

107-

Raumheizungs-Emissionen

Raumheizungs-Emissionen

Brennstoff

Bevorzugter Brennstoff

Sonstige geeignete Brennstoffe

Raumh-Jahresn.ns [%]

bei Nennwärmeleistung PM OGC CO NO bei 13 % O_2 [mg/m3]

bei Mindestwärmeleistung PM OGC CO NO bei 13 % O_2 [mg/m3]

Scheitholz, Feuchtigkeit ≤ 25 %

ja nein

70,8 40 116 1

33 172

Pressholz, Feuchtigkeit < 12 %

nein ja 7

70,8 40 116 1

33 172

Sonstige holzartige Biomasse

nein nein

Nicht-holzartige Biomasse

nein nein

Anihrazit und Trockendampfkohle

nein nein

Steinkohlenkoks

nein nein

Schwelkoks

nein nein

Bituminöse Kohle

nein nein

Braunkohlenbriketts

nein ja 7

70,8 40 120 10

4 215

Torfriketts

nein nein

Briketts aus einer Mischung aus fossilen Brennsstoffen

nein nein

Sonstige fossile Brennstoffe

nein nein

Briketts aus einer Mischung aus Biomasse und fossilen

nein nein

Sonstige Mischung aus Biomasse und festen Brennstoff

nein nein

Eigenschaften beim ausschließlichen Betrieb mit dem bevorzugten Brennstoffen

Angabe

Symbol

Wert

Einheit

Angabe

Symbol

Wert

Einheit

Warmeleistung

Thermischer Wirkungsgrad (auf Grundlage des NCV)

Nennwärmeleistung

Pm

7,0 kW

thermischer Wirkungsgrad bei NWL

ηm

80,8 %

Mindestwarmeleistung (Richtwert)

Pm

- kW

thermischer Wirkungsgrad bei Mindestwarmeleistung

ηm

- %

Hilfsstromverbrauch

Art der Wärmeleistung/ Raumtemperaturkontrolle

Bei Nennwärmeleistung

elm

0,00

kW

Einstufige Wärmeleistung, keine Raumtemperaturkontrolle

ja

Bei Mindestwarmeleistung

elm

0,00

kW

Zwefer oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle

nein

Im Bereitschaftszustand

elm

0,00

kW

Raumtemperaturkontrolle mit mechanischem Thermostat

nein

mit elektronischer Raumtemperaturkontrolle

nein

Leistungsbedarf der Pilotflamme

mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung

nein

Leistungsbedarf der Pilotflamme (sow. vorhanden)

Pm

0,00

kW

mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung

nein

sonstige Regelungsoptionen

Raumtemperaturkontrolle mit Prasenzerkennung

nein

Raumtemperaturkontrolle mit Erkennung offener Fenster

nein

mit Fernbedienungssoption

nein

Name und Unterschrift

N. Fleischhacker, Geschäftslieitung

Hinweise zu besonderen Vorkehrungen für Zusammenbau, Installation oder Wartung des EinzelraumheizgerätesHinweise zu besonderen VorkDas Gerät ist nur für die Wohnraumbeheizung zugelassen.Diese Feuerstätte darf nicht verändert werden.Das Gerät muss unter Einhaltung der vorgeschriebenen Sicherheitsabstände aufgestellt werden.Das Gerät ist regelmäßig zu reinigen.

Informationen zur Zerlegung, Wiederverwertung und/oder Entsorgung am Ende des LebenszyklusEine Entsorgung des Gerätes über den normalen Haushaltsabfall ist nicht zulässig.Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.Das Gerät' die Komponenten bestehen aus Werkstoffen, die von Recyclinghofen wiederverwendet werden können.Bei der Zerlegung des Gerätes sollen mögliche Umweltwirkungen soweit wie möglich reduziert werden.

ORANIER Heiztechnik GmbH Corso W+ 2.0 A++ A+ A B C D E F G 7,0 kW ENRIGA - HEIPRIU-ENERGIA - INRIGIA - EPOGY - ENRIGI - ENERGI 2015/1186

1. Energielabel und Produktdatenblatt nach EU-Verordnung / Label énergétique et fiche produit selon les normes UE

Produktdatenblatt gemäß (EU) 2015/1186 Anhang IVProduct data sheet in accordance to (EU) 2015/1186 IVLabel énergétique et fiche produit selon les normes (EU) 2015/1186 Annexe IV
Warenzeichen/ Trademark/ Marque	ORANIER Heiztechnik GmbH
Modell/ Modei/ Modèle	Corso W+ 2.05894
Energieeffizienzklasse/ Energy efficiency class/ Classe énergétique		A+
Direkte Wärmeleistung/ Direct heat output/ Puissance thermique directe		7,0	kW
Indirekte Wärmeleistung/ Indirect heat output/ Puissance thermique indirecte		-	kW
Energieeffizienzindex (EEI)/ Energy efficiency index/ indice d'efficacité énergétique		107
Brennstoff-Energieeffizienz bei NennwärmeleistungEnergy efficiency at nominal heat output/ Efficacité énergétique du combustible à puissance nominale		80,8	%
Brennstoff-Energieeffizienz bei MindestlastEnergy efficiency at minimum load/ Efficacité énergétique du combustible à charge minimum		--	%
Hinweise zu besonderen Vorkehrungen für Zusammenbau, Installation oder Wartung des Einzelraumheizgerätes.Specific precautions that shall be taken when assembling, installing or maintaining the local space heater.Mesures préventives recommandées pour le montage, l'installation ou la maintenance du dispositif de chauffage centralisé.
Das Gerät ist nur für die Wohnraumbeheizung zugelassen.The appliance is approved for domestic heating only./ L'apparell ne peut être utilisé que dans un foyer d'habitation.Diese Feuerstätte darf nicht verändert werden!The appliance must not be modified/ L'apparell ne doit en aucun cas subir de modifications!Das Gerät muss unter Einhaltung der vorgeschriebenen Sicherheitsabstände aufgestellt werden.The appliance must be set up in compliance with the prescribed safety distances.L'apparell doit être installé conformément aux distances de sécurité prescrites.Das Gerät ist regelmäßig zu reinigen.The appliance has to be cleaned regularly. / Veuillez netfoyer l'apparell régulièrement.

19. Geräte-Kenndaten / Appliance parameters / Identification de l'appareil

D CHAT ○ Geräte-Kenndaten

Bitte bei Ersatzteilbestellungen und eventuellen Kundendienstfällen immer angeben! Im Kundendienstfall teilen Sie uns bitte den Typ, Seriennummer, Variante sowie die Fertigungsummer und das Datum des Prüfstempels mit. Markieren Sie am besten gleich jetzt die jeweilige Variante Ihres neuen Kaminofens in der nachfolgenden Tabelle im dafür vorbereiteten Kreisfeld.

GB Appliance parameters
