Produkttyp	Gaming-Headset mit Mikrofon
Abmessungen	185 x 220 x 78 mm
Gewicht	333 g
Stromversorgung	Kabelgebunden über 3,5-mm-Klinkenstecker
Lautsprechertyp	40 mm mit Graphenbeschichtung
Frequenzgang (Lautsprecher)	20 Hz – 40 kHz
Empfindlichkeit (Lautsprecher)	117,5 dB ±2 dB bei 1 kHz
Impedanz (Lautsprecher)	32 Ohm
Klirrfaktor	< 0,5 % THD
Mikrofontyp	Unidirektional
Frequenzgang (Mikrofon)	50 Hz – 15 kHz
Empfindlichkeit (Mikrofon)	-11 dBV (0 dB=1V/Pa bei 1 kHz)
Impedanz (Mikrofon)	2,2 kOhm
Anschluss	3,5-mm-TRRS-Klinkenstecker
Kabellänge	1,5 m
Hauptfunktionen	Lautstärkeregelung am Kabel, Stummschaltung des Mikrofons in aufrechter Position, austauschbare Gehäuse und Ohrpolster
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen, keine chemischen Reinigungsmittel verwenden
Sicherheit	Verwenden Sie eine moderate Lautstärke zum Schutz des Gehörs
Ersatzteile und Reparierbarkeit	Austauschbare Gehäuse und Ohrpolster (separat erhältlich)
Allgemeine Informationen	Marke: Nacon – Modell: R5 PRO HS

Häufig gestellte Fragen - R5 PRO HS Nacon

Wie verbinde ich das Headset mit meiner PlayStation 5-Konsole?

Schließen Sie das 3,5-mm-Klinkenkabel des Headsets an die Klinkenbuchse des PlayStation 5-Controllers an. Das Headset ist mit jeder Konsole oder jedem Gerät kompatibel, das über eine 3,5-mm-Klinkenbuchse verfügt.

Wie passe ich das Headset an meinen Kopf an?

Halten Sie eine Hörmuschel und den Kopfbügel, und üben Sie Druck oder Zug aus, um den Abstand zwischen Bügel und Hörmuschel zu verändern. Wiederholen Sie dies auf der anderen Seite für eine symmetrische Anpassung.

Wie ersetze ich die Ohrpolster des Headsets?

Halten Sie die Muschel und greifen Sie mit der anderen Hand das Ohrpolster, um es mit Hebelwirkung von den Magneten zu lösen. Zum Einsetzen eines neuen Ohrpolsters richten Sie die Kerbe nach unten und rasten Sie es ein.

Wie ersetze ich die Gehäuse zur Personalisierung?

Entfernen Sie zuerst die Ohrpolster, kneifen Sie dann die Unterseite der Hörmuschel und greifen Sie die Muschel, um sie mit Hebelwirkung von den Magneten zu lösen. Setzen Sie die neue Muschel mit dem RIG-Logo zum Headset hin und in der richtigen Leserichtung ein.

Wie schalte ich das Mikrofon stumm?

Um das Mikrofon stummzuschalten, klappen Sie das Mikrofon um mehr als 45° aus seiner unteren Position nach oben. Ein Klicken ist zu hören.

Wie stelle ich die Lautstärke ein?

Verwenden Sie den Schalter am Kabel, indem Sie ihn nach oben oder unten schieben. Ein Positionssperrer wird automatisch aktiviert, wenn die maximale Lautstärke erreicht ist.

Was sind die technischen Daten des Mikrofons?

Unidirektionales Mikrofon, Frequenzgang 50 Hz – 15 kHz, Empfindlichkeit -11 dBV, Impedanz 2,2 kOhm, Membrangröße 6 mm.

Ist das Headset mit der PlayStation 5 kompatibel?

Ja, das Headset ist über die Klinkenbuchse des Controllers mit der PlayStation 5 kompatibel.

Wie pflege ich das Headset?

Reinigen Sie das Headset mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungs- oder chemischen Reinigungsmittel. Die Ohrpolster und Gehäuse sind austauschbar.

Wo finde ich Ersatzteile?

Die Gehäuse zur Personalisierung und die Ohrpolster sind separat erhältlich. Kontaktieren Sie den Nacon-Support unter [e-mail] oder besuchen Sie die offizielle Website.

BEDIENUNGSANLEITUNG R5 PRO HS Nacon

Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis

Freitag von 09:00 bis 18:00 Uhr

Tel: [phone]

Mail: [e-mail]

BELGIQUE.

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126

Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis

Freitag von 09:00 bis 18:00 Uhr

Tel.: [phone]

Mail: [e-mail]

BELGIQUE,

Einstellung des Headsets 3

• Anbringung der Cover 3
- Größenanpassung des Headsets 4
- Anschluss des Headsets 5
• Lautstärkeregelung 5

Handhabung des Mikrofons 6

Austausch der Polster und Schalen 6

• Abnehmen der Polster des Headsets 6
• Austausch der Cover 7

Technische Spezifikationen 8

Support 9

I EINSTELLUNG DES HEADSETS

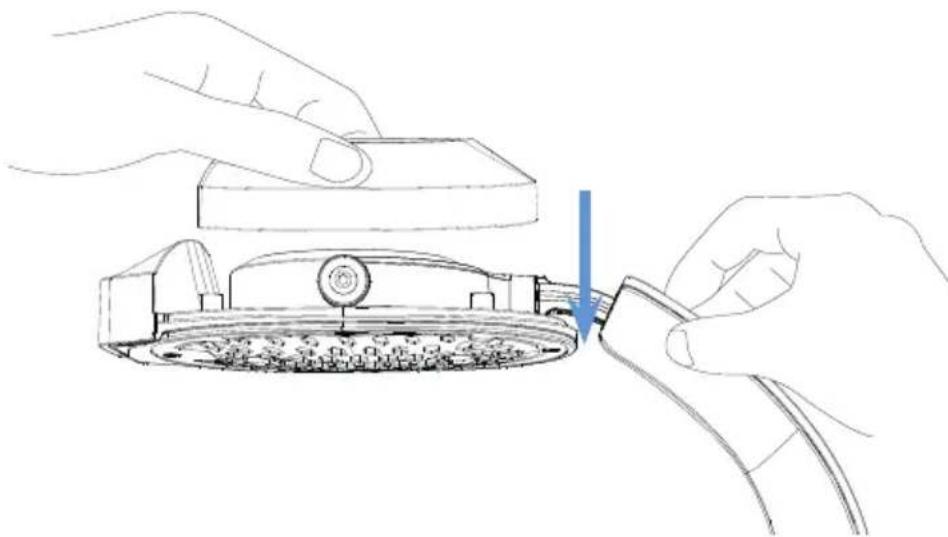

Anbringung der Cover

Die Cover des Headsets verfügen über ein magnetisches Befestigungssystem. Dieses System gewährleistet den einfachen Austausch und optimalen Halt bei der Nutzung des Headsets. Die Cover sind beidseitig verwendbar.

1. Halte die Schale so, dass das RIG-Logo zum Headset zeigt und sich in der richtigen Leserichtung befindet.

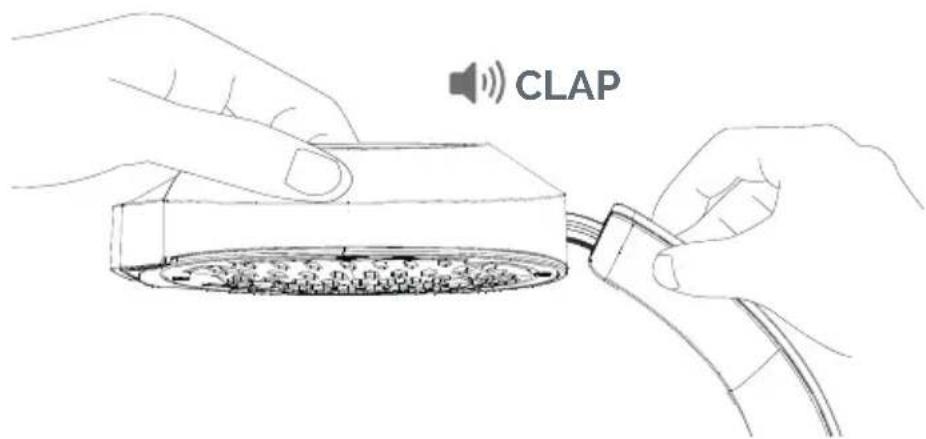

1. Nähere die Schale dem Headset an, damit die Magnetwirkung eintritt.

1. Wiederholen Sie diese Schritte falls gewünscht, um die zweite Personalisierungsschale zu befestigen.

Du kannst das Headset jetzt sicher benutzen.

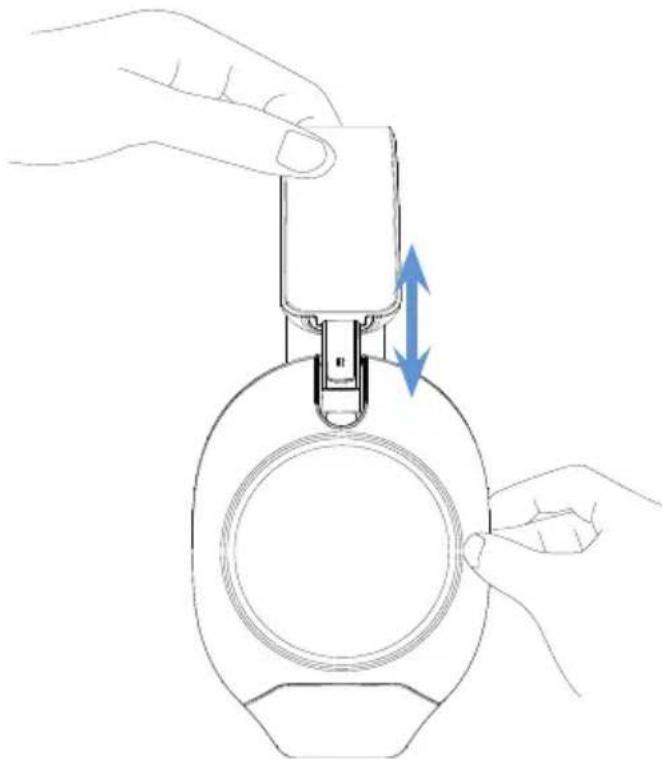

Größenanpassung des Headsets

Für einen besseren Tragekomfort passe das Headset an deine Kopfgröße an. Dies gewährleistet einen besseren Tragekomfort und einen stabilen Sitz des Headsets.

1. Greife die Ohrmuschel und den Headsetbügel.
2. Durch Ziehen oder Drücken kannst du den Abstand zwischen dem Headsetbügel und der Ohrmuschel ändern.
3. Wiederhole diesen Vorgang mit der anderen Hörmuschel um die Längen anzugleichen.

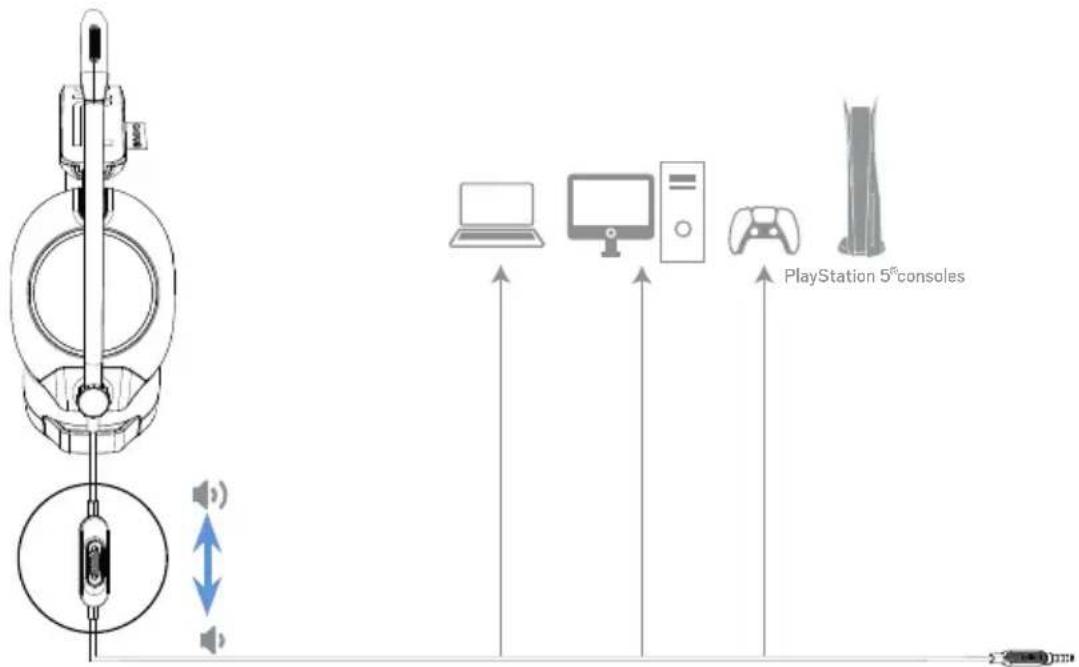

Anschluss des Headsets

Das Headset verfügt über ein ca. 1,5 m langes Kabel mit einem 3,5-mm-Klinkenstecker.

Damit kann es an jedes Gerät mit einer 3,5-mm-Audio-Buchse angeschlossen werden.

Lautstärkeregelung

Der Regler zur Steuerung der Lautstärke befindet sich am Kabel. Um die Audiolautstärke nach Wunsch einzustellen, bewege den Schieberegler nach oben und unten. Wenn du die Lautstärke auf Maximum stellt, wird der Positionsblocker automatisch ausgelöst.

I HANDHABUNG DES MIKROFONS

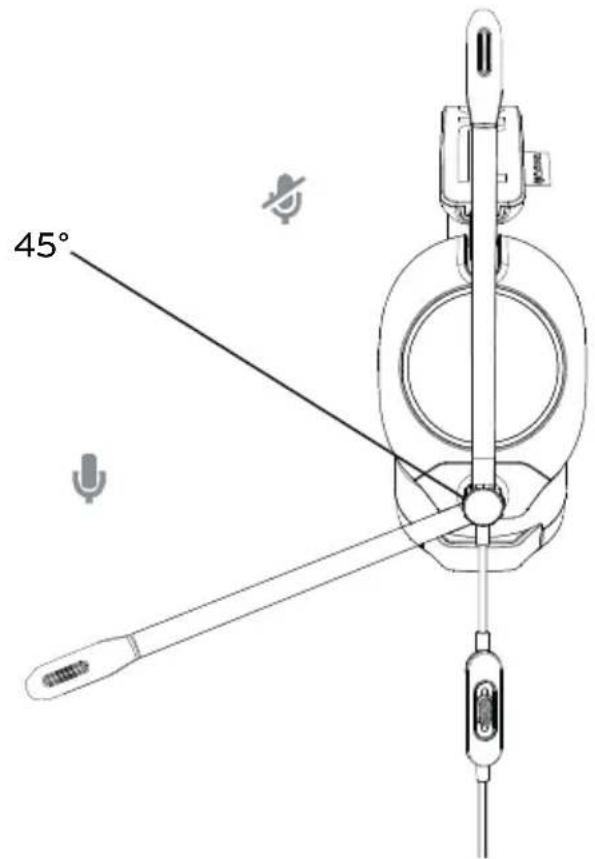

Dein Headset verfügt über eine Funktion, mit der du das Mikrofon stumm schalten kannst. Um sie zu aktivieren, klappe das Mikrofon in einem Winkel von mehr als 45° nach oben.

I AUSTAUSCH DER POLSTER UND SCHALEN

Ihr Headset ist mit modularen Polstern und Personalisierungsschalen ausgestattet. Sie lassen sich abnehmen oder austauschen.

Austausch der polster und schalen

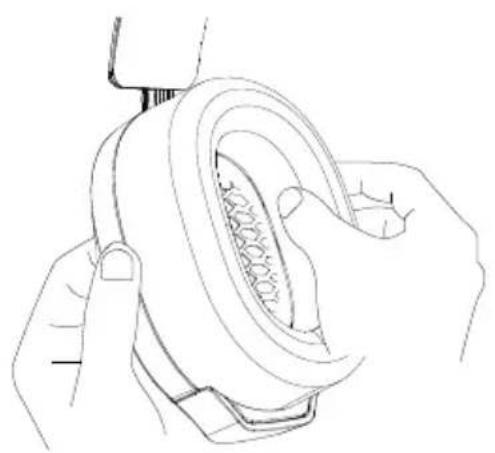

Halte die Ohrmuschel fest und greife mit der anderen Hand das Polster, um eine Hebelwirkung auszuüben und die Befestigungsmagnete zu lösen.

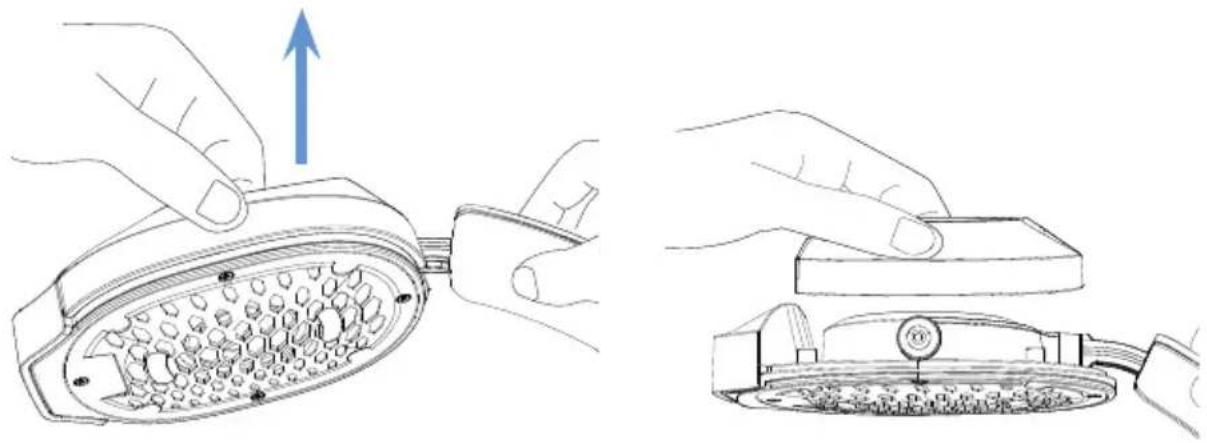

1. Entferne, wie zuvor beschrieben, die Polster des Headsets.

2. Greife den unteren Teil des Headsetbügels.

3. Greife mit der anderen Hand die Schale, um eine Hebelwirkung auszuüben und die Befestigungsmagnete zu lösen.

1. Um die neuen Cover anzubringen, befolge die Schritte unter "Befestigung der Cover" ganz am Anfang dieser Anleitung.

2. Setze die Polster wieder so ein, dass die Kerbe nach unten zeigt, damit die Polster korrekt am Headset befestigt sind.

I Technische Spezifikationen

• Produktabmessungen : 185 x 220 x 78mm.
  • Nettogewicht des Headsets: 333 g.

HEADSET:

• Treibertyp: 40 mm, mit Graphen beschichtet.
  • Frequenzgang: 20 Hz – 40 kHz.
• Empfindlichkeit: 117,5 dB ±2 dB bei 1 kHz.
• Impedanz: 32 Ohm.
  • Harmonische Verzerrung: <0,5 % THD.
  • Steckertyp: 3,5 mm TRRS.

MIKROFON:

• Richtcharakteristik: Unidirektional.
  • Frequenzgang: 50 Hz – 15 kHz.
• Empfindlichkeit: -11 dBV, 0 dB=1 V/Pa bei 1 kHz.
• Impedanz: 2,2 kOhm.
• Membrangröße: 6 mm.
  • Kabellänge: ca. 1,5 m.
