R5 PRO HS - Fones de ouvido Nacon - Manual de utilização gratuito

Tipo de produto	Headset gaming com microfone
Dimensões	185 x 220 x 78 mm
Peso	333 g
Alimentação	Com fio via conector jack 3,5 mm
Tipo de alto-falante	40 mm coberto com grafeno
Resposta de frequência (alto-falante)	20 Hz – 40 kHz
Sensibilidade (alto-falante)	117,5 dB ±2 dB a 1 kHz
Impedância (alto-falante)	32 ohms
Distorção harmônica	< 0,5 % THD
Tipo de microfone	Unidirecional
Resposta de frequência (microfone)	50 Hz – 15 kHz
Sensibilidade (microfone)	-11 dBV (0 dB=1V/Pa a 1 kHz)
Impedância (microfone)	2,2 kOhms
Conector	Jack 3,5 mm TRRS
Comprimento do cabo	1,5 m
Funções principais	Controle de volume no cabo, silenciamento do microfone na posição levantada, conchas e almofadas intercambiáveis
Manutenção e limpeza	Limpe com um pano macio e seco, não use produtos químicos
Segurança	Use em volume moderado para proteger a audição
Peças de reposição e reparabilidade	Conchas personalizadas e almofadas substituíveis (vendidas separadamente)
Informações gerais	Marca: Nacon – Modelo: R5 PRO HS

Perguntas frequentes - R5 PRO HS Nacon

Como conectar o headset ao meu console PlayStation 5?

Conecte o cabo jack 3,5 mm do headset na entrada jack do controle PlayStation 5. O headset é compatível com qualquer console ou dispositivo que possua uma entrada jack fêmea de 3,5 mm.

Como ajustar o headset à minha cabeça?

Segure um fone e a haste, depois aplique pressão ou tração para alterar a distância entre a haste e o fone. Repita no outro fone para um ajuste simétrico.

Como substituir as almofadas do headset?

Segure a concha e, com a outra mão, pegue a almofada para fazer alavanca e desconectar os ímãs de fixação. Para recolocar uma almofada, oriente o entalhe para baixo e encaixe-a.

Como substituir as conchas personalizadas?

Remova primeiro as almofadas, depois aperte a parte inferior do fone e pegue a concha para fazer alavanca e desconectar os ímãs. Coloque a nova concha com o logotipo RIG voltado para o headset e na orientação correta de leitura.

Como silenciar o microfone?

Para silenciar o microfone, levante-o a mais de 45° em relação à sua posição inferior. Um clique é ouvido.

Como ajustar o volume?

Use o interruptor no cabo deslizando-o para cima e para baixo. Um bloqueio de posição é ativado automaticamente quando o volume está no máximo.

Quais são as especificações técnicas do microfone?

Microfone unidirecional, resposta de frequência 50 Hz – 15 kHz, sensibilidade -11 dBV, impedância 2,2 kOhms, tamanho do diafragma 6 mm.

O headset é compatível com o PlayStation 5?

Sim, o headset é compatível com o PlayStation 5 através da entrada jack do controle.

Como fazer a manutenção do headset?

Limpe o headset com um pano macio e seco. Não use solventes ou produtos químicos. As almofadas e conchas podem ser substituídas.

Onde posso encontrar peças de reposição?

As conchas personalizadas e as almofadas estão disponíveis separadamente. Entre em contato com o suporte Nacon pelo e-mail [e-mail] ou consulte o site oficial.

MANUAL DE UTILIZADOR R5 PRO HS Nacon

Configuração dos auscultadores 3

• Colocar as armações de personalização 3
• Ajustar os auscultadores 4
  • Ligar os auscultadores aos seus aparelhos 5
  • Gerir o volume 5

Manuseamento do microfone 6

Substituição de almofadas e armações 6

• Retire as almofadas dos auscultadores. 6
• Substituir as armações de personalização 7

Especificações técnicas 8

Suporte 9

I CONFIGURAÇÕES DOS AUSCULTADORES

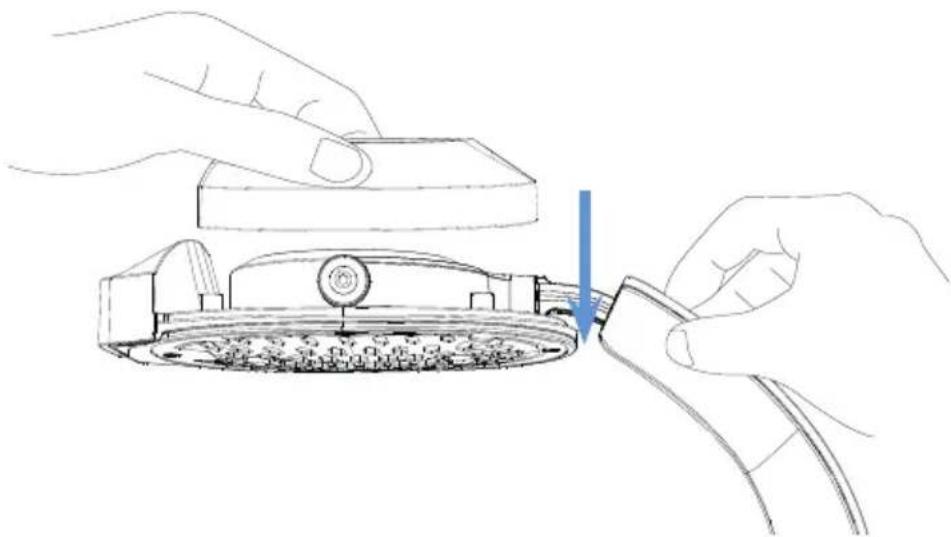

Colocar as armações de personalização

As armações de personalização dos auscultadores possuem um sistema de fixação magnética. Este sistema garante uma fixação perfeita das armações durante a utilização e a sua fácil substituição. Pode utilizar as armações no lado esquerdo ou direito.

1. Posicione a armação de modo a que o logótipo RIG fique virado para os auscultadores e na direção de leitura correta.

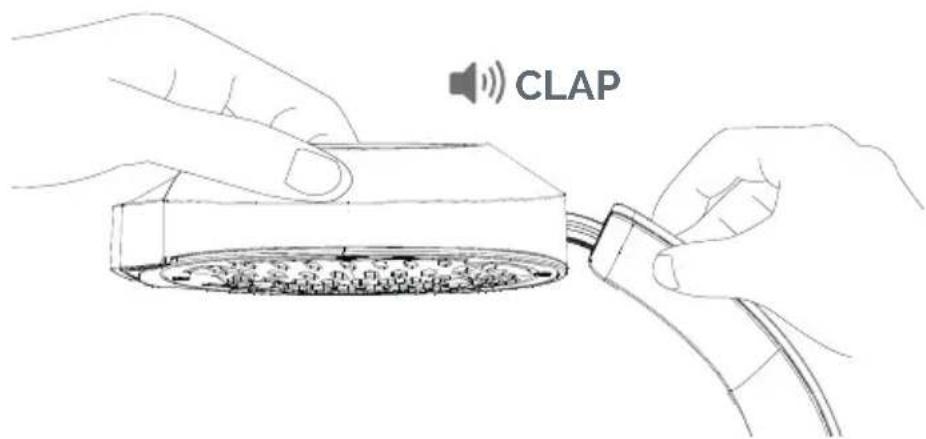

1. Aproxime a armação dos auscultadores para que o efeito magnético seja aplicado.

1. Repita estes passos para colocar a segunda armação de personalização, se desejar.

Pode agora utilizar os seus auscultadores sem riscos.

Ajustar os auscultadores

Para maior conforto, o formato dos auscultadores pode ser ajustado à morfologia do seu rosto. Este método permite que não sinta qualquer desconforto durante a utilização e garantir a estabilidade dos auscultadores na sua cabeça.

1. Agarre num dos auriculares e no arco dos auscultadores.

2. Exerça pressão ou tração para alterar a distância entre o arco e o auricular.

3. Repita a ação no outro auricular para obter comprimentos equivalentes.

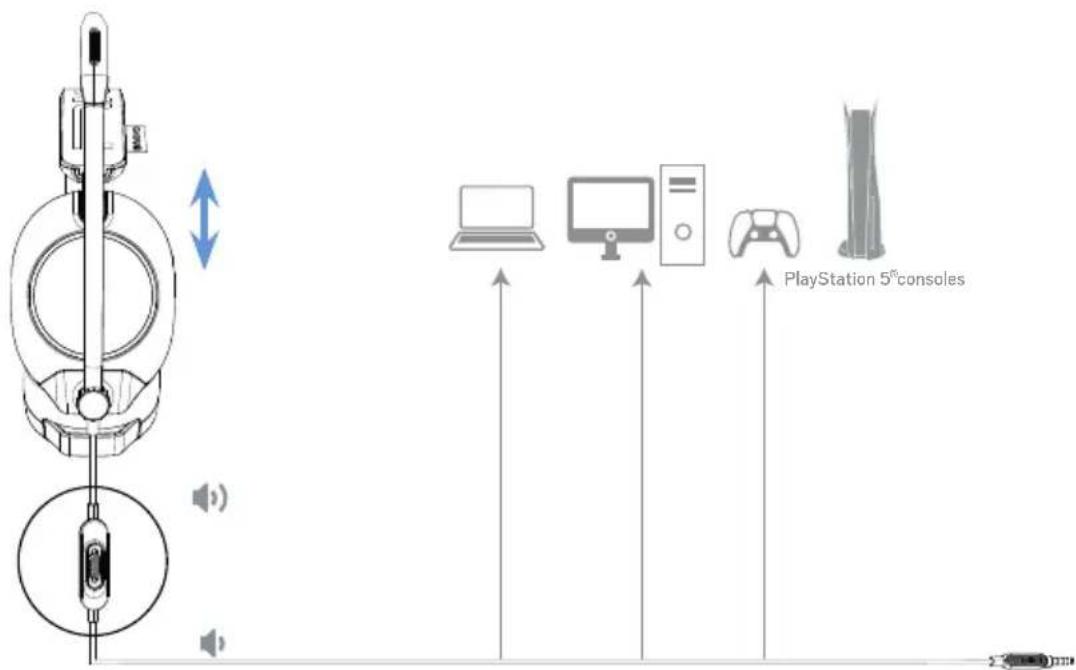

Ligar os auscultadores aos seus aparelhos

Os seus auscultadores são fornecidos com um cabo de 1,5 m com uma ficha jack de 3,5 mm. Permitem-lhe ligar-se a qualquer aparelho com uma ficha jack fêmea de 3,5 mm.

Gerir o volume

Existe um telecomando do volume no cabo. Para ajustar o volume do áudio a seu gosto, mova o interrutor para cima e para baixo. Quando aumenta o volume ao máximo, o bloqueio de posição é ativado automaticamente.

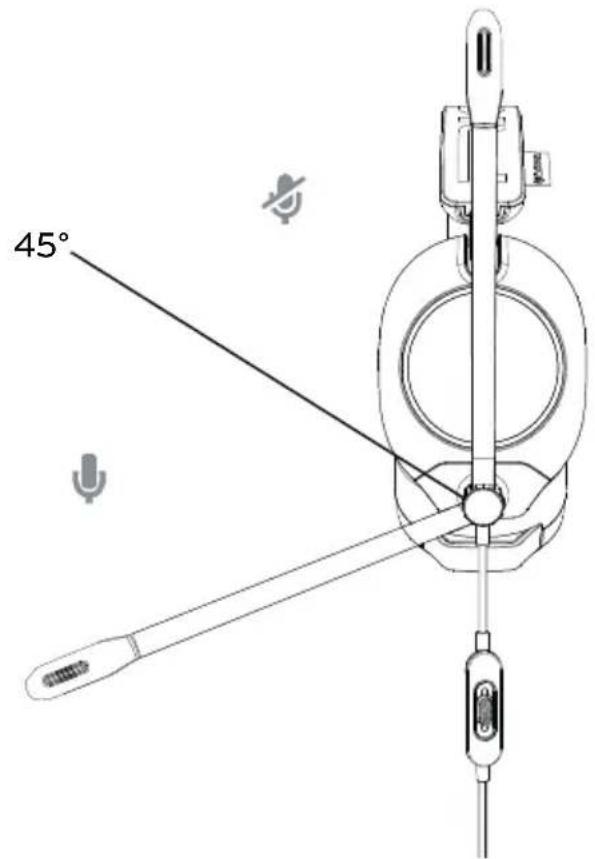

I MANUSEAMENTO DO MICROFONE

Os seus auscultadores estão equipado com uma função de silenciamento do microfone. Para ativá-la, levante o microfone mais de 45° quando este estiver na posição baixa.

I SUBSTITUIÇÃO DE ALMOFADAS E ARMAÇÕES

Os seus auscultadores estão equipados com almofadas e armações de personalização modulares. E possível manipulá-los para removê-los ou substituí-los.

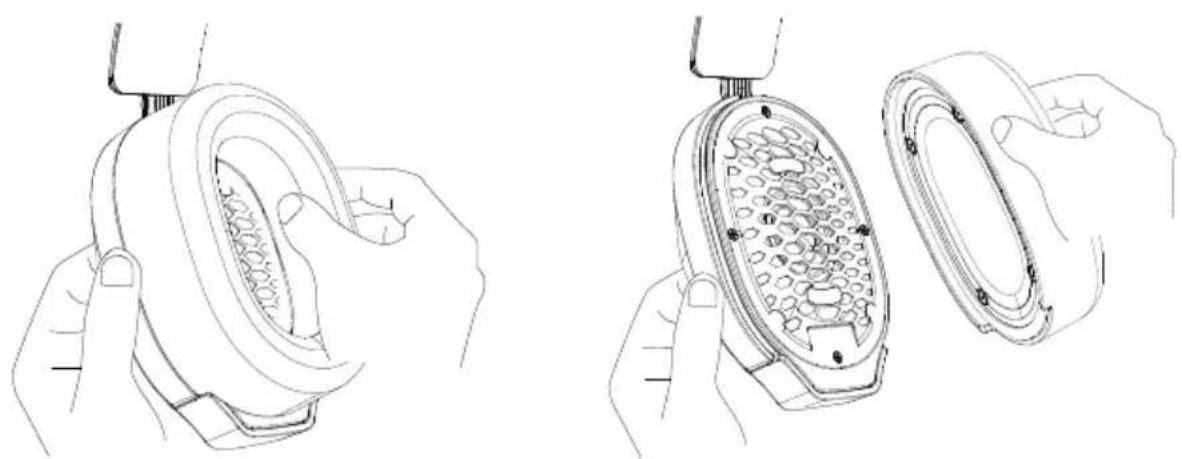

Retire as almofadas dos auscultadores.

Segure a armação e, com a outra mão, agarre a almofada para exercer um efeito de alavanca e desconectar os ímanes de fixação.

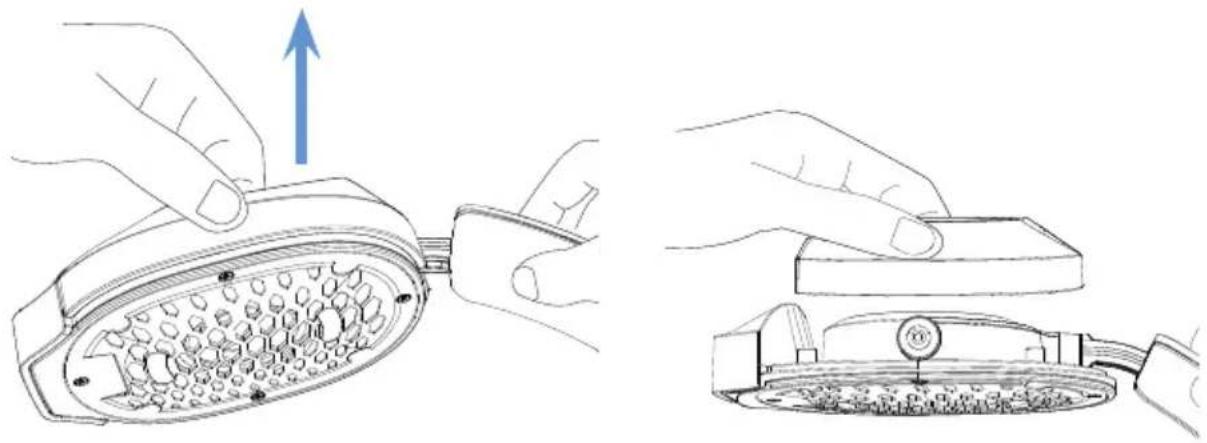

Substituir as armações de personalização

1. Retire as almofadas dos auscultadores.
2. Aperte a parte inferior dos seus auscultadores.
3. Com a outra mão, segure os auscultadores para exercer um efeito de alavanca e desconectaros ímanes de fixação.

1. Para colocar as novas armações, siga as etapas da secção «Colocar as armações de personalização».
2. Volte a colocar a almofada de modo a que o entalhe fique virado para baixo para fixar a almofada ao auricular.

I Especificações técnicas

• Dimensões do produto: 185 x 220 x 78 mm.
• Peso líquido dos auscultadores: 333 g.

MANUFACTURER / FABRICANT :

NACON - 396 - 466 Rue de la Voyette, CRT2 - 59273 Fretin, France
