45478 - Bohrmaschine Airpress - Kostenlose Bedienungsanleitung

Produkttyp	Druckluftbohrer
Marke	Airpress
Modell	45478
Antrieb	Druckluft
Maximaler Luftdruck	6,2 bar (90 PSI)
Drehrichtung	Vor (im Uhrzeigersinn) und zurück (gegen den Uhrzeigersinn) über Wahlschalter
Geschwindigkeitsregelung	Zweistufiger Abzug: langsame Geschwindigkeit (halber Weg) und schnell
Bohrfutter	Schnellspannfutter, manuelles Klickspannen
Seitengriff	Empfohlen für Bohrfutter >10 mm oder Drehmoment >10 Nm
Schmierung	Öl für Druckluftwerkzeuge, täglich oder nach jeder Betriebsstunde
Filter, Regler, Öler	In der Leitung empfohlen für optimale Leistung
Verwendung	Bohren in verschiedenen Materialien
Sicherheit: Gehörschutz	Tragen Pflicht
Sicherheit: Augenschutz	Tragen Pflicht
Sicherheit: Atemschutz	Tragen Pflicht
Sicherheit: Vor Wartung trennen	Trennen Sie die Druckluftzufuhr vor Einstellung, Reinigung oder Zubehörwechsel
Sicherheit: Verbrennungsgefahr	Achtung vor heißen Oberflächen

Häufig gestellte Fragen - 45478 Airpress

Wie hoch ist der maximal empfohlene Luftdruck für den Druckluftbohrer Airpress 45478?

Der maximale Luftdruck beträgt 6,2 bar (90 PSI). Überschreiten Sie diesen Druck nicht.

Wie schmiere ich den Druckluftbohrer Airpress 45478?

Verwenden Sie ein hochwertiges Öl für Druckluftwerkzeuge. Geben Sie vor jedem Gebrauch oder nach jeder Stunde Dauerbetrieb ein paar Tropfen in den Lufteinlass. Wenn Sie einen Inline-Öler verwenden, schmiert dieser automatisch.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Wahlschalter unter dem Abzug, um die Drehrichtung vor (im Uhrzeigersinn) oder zurück (gegen den Uhrzeigersinn) zu wählen. Stellen Sie sicher, dass das Werkzeug von der Druckluftversorgung getrennt ist, bevor Sie die Richtung ändern.

Wie setze ich einen Bohrer in das Bohrfutter ein?

Trennen Sie zuerst das Werkzeug von der Druckluftversorgung. Drehen Sie das Bohrfutter von Hand, um die Backen zu öffnen, setzen Sie den Bohrer ein, drehen Sie dann in die entgegengesetzte Richtung, bis Sie ein Klicken hören. Nur von Hand festziehen.

Welche Schutzausrüstung muss ich bei der Verwendung tragen?

Tragen Sie unbedingt Gehör-, Augen- und Atemschutz. Hohe Schallpegel können das Gehör dauerhaft schädigen.

Was tun, wenn der Bohrer blockiert?

Wenn der Bohrer blockiert, kann das Werkzeug plötzlich verdrehen. Halten Sie das Werkzeug fest, verwenden Sie einen Seitengriff falls vorhanden, und seien Sie bereit, Gegenbewegungen auszugleichen. Lassen Sie den Abzug los und trennen Sie die Druckluftversorgung, bevor Sie den Bohrer entfernen.

Muss ich einen Seitengriff verwenden?

Ja, ein Seitengriff wird empfohlen, wenn das Bohrfutter eine Kapazität über 10 mm (3/8 Zoll) hat oder das Reaktionsmoment 10 Nm übersteigt. Er verbessert die Kontrolle und verringert das Verletzungsrisiko.

Wie reinige ich den Druckluftbohrer Airpress 45478?

Vor der Reinigung trennen Sie die Druckluftversorgung und entlüften Sie den Schlauch. Verwenden Sie ein sauberes, trockenes Tuch, um das Werkzeug abzuwischen. Verwenden Sie keine aggressiven Lösungsmittel. Nach der Reinigung schmieren.

Kann ich nicht vom Hersteller empfohlenes Zubehör verwenden?

Nein, verwenden Sie nur das von Airpress empfohlene Zubehör für dieses Modell. Ungeeignetes Zubehör kann die Leistung beeinträchtigen und Unfälle verursachen.

Warum funktioniert der Bohrer nicht?

Überprüfen Sie, ob die Druckluftversorgung angeschlossen und der Druck korrekt ist (max. 6,2 bar). Stellen Sie sicher, dass der Drehrichtungswahlschalter in Position ist. Wenn das Werkzeug blockiert ist, überprüfen Sie Schmierung und Filter. Bei anhaltenden Problemen konsultieren Sie die vollständige Anleitung.

BEDIENUNGSANLEITUNG 45478 Airpress

DE Achtung, elektrische Spannung.

DE Verbrennungsgefahr.

LU ∅pgepasst, waarm Uewerflächen.

LESEN, VERSTEHEN UND BEWAHREN SIE DIESE ANWEISUNGEN AUF.

WARNUNG

Versagen Die Nichtbefolgung aller unten aufgeführten Anweisungen kann zu schweren Verletzungen führen.

GEFAHREN IM ARBEITSBEREICH UND PERSÖNLICHE SICHERHEIT

1. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.
2. Verwenden Sie Werkzeuge nicht in explosiven Atmosphären, wie in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub..
3. Trennen Sie das Werkzeug vom Stromnetz, bevor Sie Wartungsarbeiten durchführen oder wenn es nicht verwendet wird.
4. Hohe Geräuschpegel können zu dauerhaftem Gehörverlust führen. Tragen Sie während des Betriebs einen Gehörschutz.
5. Achten Sie auf eine ausgeglichene Körperhaltung und einen sicheren Stand.
6. Ausrutschen/Stolpern/Stürzen ist eine der häufigsten Ursachen für schwere Verletzungen oder Todesfälle. Achten Sie darauf, dass kein Schlauch auf dem Arbeitsboden liegen bleibt.
7. Wiederholte Arbeitsbewegungen, ungünstige Körperhaltungen und Vibrationen können Hände und Arme schädigen. Bei Taubheitsgefühl, Kribbeln, Schmerzen oder Hautaufhellung die Arbeit abbrechen und einen Arzt aufsuchen.
8. Tragen Sie beim Bedienen, Reparieren oder Warten des Werkzeugs oder beim Wechseln von Werkzeugzubehör immer einen schlagfesten Augen- und Gesichtsschutz.

GEBRAUCH UND PFLEGE DES WERKZEUGS

1. Verwenden Sie einen Stützgriff oder eine andere Methode, um das Werkstück auf einer stabilen Plattform zu befestigen und abzustützen.
2. Überlasten Sie das Werkzeug nicht. Verwenden Sie das richtige Werkzeug für Ihre Anwendung. Die Verwendung des richtigen Werkzeugs, das speziell für eine bestimmte Aufgabe entwickelt wurde, sorgt für eine bessere Werkzeugleistung und erleichtert die Arbeit.
3. Trennen Sie die Luftzufuhr, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Werkzeug lagern. Trennen Sie die Luftzufuhr immer, bevor Sie Inspektionen, Wartungsarbeiten oder die Reinigung des Werkzeugs durchführen.
4. Verwenden Sie nur vom Hersteller für Ihr Modell empfohlenes Zubehör.
5. Verwenden Sie den Hebel unter dem Auslöser, um die Vorwärts- (im Uhrzeigersinn) oder Rückwärtsdrehung (gegen den Uhrzeigersinn) auszuwählen.
6. Lassen Sie das Werkzeug nicht unbeaufsichtigt, wenn es an eine Luftversorgung angeschlossen ist.
7. Verwenden Sie nur Druckluft.

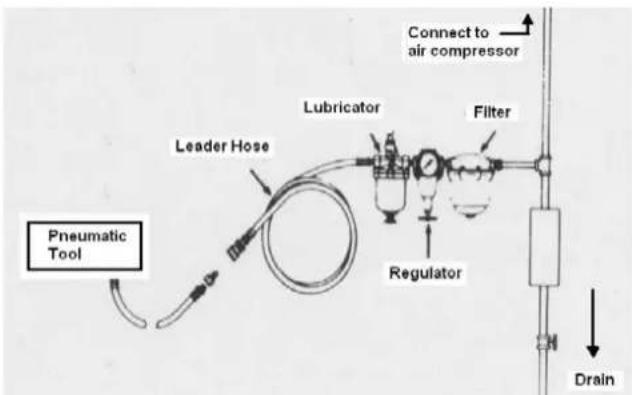

EINRICHTUNG UND ANSCHLUSS DER LUFTZUFUHR

Empfohlene Luftleitungskomponenten

1. Für optimale Ergebnisse sollten Sie einen Regler, einen Öler und einen Inline-Filter einbauen.
2. Wenn Sie kein automatisches Schmiersystem verwenden, geben Sie vor dem Betrieb des Werkzeugs einige Tropfen Druckluftwerkzeugöl in den Luftleitungsanschluss. Geben Sie nach jeder Stunde Dauerbetrieb mehr Öl hinzu.
3. Überschreiten Sie nicht den maximalen Luftdruck von 90 PSI/6,2 Bar oder den auf dem Typenschild des Werkzeugs angegebenen Wert.

SCHMIERUNG & WARTUNG

Schmieren Sie das Werkzeug täglich mit einem hochwertigen Druckluftöl. Wenn kein Druckluftöler verwendet wird, lassen Sie einen Teelöffel Öl durch das Werkzeug laufen. Das Öl kann vor dem Betrieb des Werkzeugs in den Lufteinlass des Werkzeugs oder in den Schlauch am nächstgelegenen Anschluss zur Druckluftversorgung gespritzt werden. Für Druckluftwerkzeuge ist ein rostschützendes Öl geeignet.

BEDIENUNGSANLEITUNG

Zur Bedienung setzen Sie den Bohrer in das Bohrfutter ein, setzen den Bohrer an die gewünschte Stelle und drücken den Auslöser, um mit dem Bohren zu beginnen. Der Auslöser verfügt über zwei Stufen: für langsamere und schnellere Rotation. Langsamere Rotation erfolgt bei halb gedrücktem Auslöser, volle Rotation bei vollem Auslöser. Um die Drehrichtung zu ändern, drehen Sie den Wahlschalter in die richtige Position. Um den Bohrer einzusetzen, trennen Sie das Werkzeug zunächst von der Druckluftzufuhr. Halten Sie das Werkzeug mit der Hand fest und drehen Sie das Bohrfutter in die richtige Richtung, um die Backen weiter zu öffnen. Setzen Sie den Bohrer ein und drehen Sie ihn in die andere Richtung, um ihn fester zu greifen. Achten Sie darauf, ihn in die richtige Richtung zu drehen, wie auf dem Werkzeug angegeben. Ziehen Sie den Bohrer nur mit der Hand fest, bis Sie ein Klickgeräusch hören. Stellen Sie vor der Inbetriebnahme immer sicher, dass der Bohrer richtig befestigt ist.

Schalten Sie beim Wechseln von Zubehörteilen immer die Luftzufuhr ab, entlasten Sie den Schlauch und trennen Sie das Werkzeug von der Luftzufuhr. Halten Sie das Werkzeug richtig: Seien Sie bereit, plötzlichen Bewegungen entgegenzuwirken, insbesondere beim Durchbruch des Bohrers. Der Bohrer kann plötzlich blockieren und das Werkstück oder Werkzeug in Rotation versetzen, was zu Arm- oder Schulterverletzungen führen kann. Seitengriffe werden für Bohrmaschinen mit einem Bohrfutter von mehr als 6,5 mm (1/4 Zoll) empfohlen, oder wenn das Reaktionsdrehmoment 4 Nm (3 lbf.ft) überschreiten kann. Seitengriffe werden für Bohrmaschinen mit Pistolengriff empfohlen, mit einem Bohrfutter von mehr als 10 mm (3/8 Zoll), oder wenn das Reaktionsdrehmoment 10 Nm (7,5 lbf.ft) überschreiten kann. Fassen Sie den Werkzeugkopf nicht an, während er sich bewegt.

VEILIGHEIDSREGELS

LEES, BEGRIJP EN BEWAAR DEZE INSTRUCTIES,

LUCHTTOEVOER INSTELLEN EN AANSLUITEN

BENOTZUNG A PFLEEGE VUM WERKZEUG

SCHMIERUNG & Ennerhalt
