Marke	Airpress
Modell	45422
Produkttyp	Druckluftschrauber (Schlagschrauber)
Stromversorgung	Druckluft
Maximaler Luftdruck	6,2 bar (90 PSI)
Hauptfunktionen	Anziehen und Lösen von Schrauben und Bolzen
Drehrichtung	Reversibel (F/R)
Leistungseinstellung	3 Stufen (1-3) mit Hebel
Abmessungen (L x B x H)	250 x 200 x 80 mm (geschätzt)
Gewicht	2,5 kg (geschätzt)
Schmierung	Öl für Druckluftwerkzeuge, täglich
Empfohlenes Zubehör	Schlagstecknüsse und Zubehör für Schlagschrauber
Sicherheit	Gehör-, Augen- und Atemschutz vorgeschrieben; explosionsgefährdete Umgebungen vermeiden
Wartung	Regelmäßig reinigen, Verschleiß der Stecknüsse prüfen
Verwendung	Abzug drücken, festhalten

Häufig gestellte Fragen - 45422 Airpress

Wie ändere ich die Drehrichtung des Airpress 45422 Druckluftschraubers?

Drücken Sie den Knopf am Werkzeug in die Position F (vorwärts) oder R (rückwärts), je nach gewünschter Drehrichtung.

Was ist der maximale Luftdruck für dieses Werkzeug?

Der maximale Luftdruck beträgt 6,2 bar (90 PSI). Überschreiten Sie diesen Wert niemals.

Wie stelle ich die Leistung des Schraubers ein?

Verwenden Sie den Einstellhebel, um die Leistungsstufe zwischen 1 und 3 zu wählen. Stufe 1 ist die schwächste, Stufe 3 die stärkste.

Welches Zubehör kann ich mit dem Modell 45422 verwenden?

Verwenden Sie ausschließlich Schlagstecknüsse und Zubehör für Schlagschrauber. Verwenden Sie niemals Standard-Handstecknüsse.

Wie schmiere ich das Werkzeug?

Schmieren Sie täglich mit einem Öl für Druckluftwerkzeuge. Wenn Sie keinen Inline-Öler haben, geben Sie vor jedem Gebrauch einen Teelöffel Öl in den Lufteingang.

Welche grundlegenden Sicherheitshinweise gibt es?

Tragen Sie immer Gehör-, Augen- und Atemschutz. Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist. Verwenden Sie es nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Wie warte ich den Airpress 45422 Druckluftschrauber?

Trennen Sie das Werkzeug nach jedem Gebrauch vom Kompressor. Reinigen Sie es und überprüfen Sie den Verschleiß der Stecknüsse. Schmieren Sie es täglich und lagern Sie es an einem trockenen Ort.

Kann ich dieses Werkzeug ohne automatische Schmierung verwenden?

Ja, geben Sie einfach vor jedem Gebrauch und alle Stunden Dauerbetrieb einige Tropfen Öl für Druckluftwerkzeuge in den Luftanschluss.

Was tun bei Vibrationen oder Taubheitsgefühl in den Händen?

Stellen Sie die Verwendung des Werkzeugs sofort ein und suchen Sie einen Arzt auf. Längere Vibrationen können Händen und Armen schaden.

Ist es möglich, das Werkzeug zu modifizieren?

Nein, modifizieren Sie das Werkzeug niemals. Jede Modifikation kann zu schweren Verletzungen führen.

BEDIENUNGSANLEITUNG 45422 Airpress

DE Achtung, elektrische Spannung.

DE Verbrennungsgefahr.

LU ∅pgepasst, waarm Uewerflächen.

LESEN, VERSTEHEN UND BEWAHREN SIE DIESE ANWEISUNGEN AUF.

WARNUNG: Die Nichtbeachtung der nachfolgenden Anweisungen kann zu schweren Verletzungen führen.

GEFAHREN IM ARBEITSBEREICH UND PERSÖNLICHE SICHERHEIT

1. Der Arbeitsplatz muss gut beleuchtet und sauber gehalten werden.
2. Verwenden Sie Werkzeuge nicht in Bereichen mit Explosionsgefahr, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub.
3. Vor Beginn von Wartungsarbeiten und nach Gebrauch ist das Gerät von der Druckluftversorgung zu trennen.
4. Lärm kann zu dauerhaftem Gehörverlust führen. Tragen Sie beim Bedienen des Geräts einen geeigneten Gehörschutz.
5. Achten Sie beim Arbeiten auf einen sicheren Stand und halten Sie stets das Gleichgewicht.
6. Stolpern oder Stürzen kann zu schweren Verletzungen oder sogar zum Tod führen. Achten Sie auf Kabel und andere Stolperfallen am Arbeitsplatz.
7. Monotone Tätigkeiten, unbequeme Körperhaltungen und Vibrationen können sich negativ auf Hände und Arme auswirken. Bei Taubheitsgefühlen, Kribbeln, Schmerzen oder blasser Haut beenden Sie die Arbeit und suchen Sie einen Arzt auf.
8. Tragen Sie bei der Verwendung, Wartung und Reparatur des Geräts sowie beim Austauschen von Zubehör stets eine Schutzbrille aus schlagfestem Material und eine geeignete Schutzmaske.
9. Berühren Sie die Steckdose nicht, während das Werkzeug in Betrieb ist.

GEBRAUCH UND PFLEGE DES WERKZEUGS

1. Fixieren Sie das Werkstück in einem Spannfutter, das auf einer stabilen Oberfläche befestigt ist, oder sichern Sie es auf andere geeignete Weise.
2. Überlasten Sie das Gerät nicht. Wählen Sie den Gerätetyp, der für die jeweilige Anwendung geeignet ist. Ein speziell für eine bestimmte Aufgabe entwickeltes Werkzeug arbeitet effizienter und erleichtert die Arbeit.
3. Trennen Sie das Gerät vom Kompressor, bevor Sie Änderungen vornehmen, Zubehör austauschen oder es lagern. Auch vor Inspektions-, Wartungs- oder Reinigungsarbeiten muss das Gerät stets vom Kompressor getrennt werden. Überprüfen Sie vor jedem Gebrauch, ob die Steckverbindung korrekt sitzt.
4. Verwenden Sie nur vom Hersteller empfohlenes Zubehör, das für das jeweilige Gerätemodell zugelassen ist.
5. Lassen Sie das an den Kompressor angeschlossene Gerät niemals unbeaufsichtigt.
6. Das Gerät darf ausschließlich mit Druckluft betrieben werden.
7. Nehmen Sie keine Veränderungen oder Modifikationen am Gerät vor.
8. Der Schlagschrauber dient zum Lösen und Festziehen von Schrauben – z. B. in der Automobilindustrie, beim Reifenservice oder bei allgemeinen Werkstattarbeiten. Zum Einsatz drücken Sie den Auslöser, während Sie das Gerät sicher halten.
9. Verbindungen, die ein bestimmtes Drehmoment erfordern, müssen nach der Montage mit einem Drehmomentmessgerät überprüft werden. Arbeiten Sie stets innerhalb des angegebenen Drehmomentbereichs. Stellen Sie sicher, dass Schrauben und Bolzen für das erforderliche Drehmoment geeignet sind. Ziehen Sie diese nicht übermäßig fest.

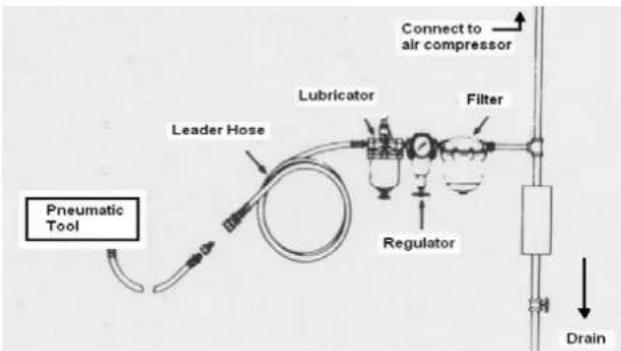

EINRICHTUNG UND ANSCHLUSS DER DRUCKLUFTVERSORGUNG

Empfohlene Luftleitungskomponenten

1. Für optimale Ergebnisse installieren Sie einen Druckregler, einen Öler und einen Inline-Filter.
2. Wenn Sie kein automatisches Schmiersystem verwenden, geben Sie vor dem Einsatz des Werkzeugs einige Tropfen Druckluftöl in den Luftanschluss. Fügen Sie bei Dauerbetrieb nach jeweils einer Stunde weiteres Öl hinzu.
3. Überschreiten Sie weder den maximalen Luftdruck von 90 PSI / 6,2 bar noch den auf dem Typenschild des Werkzeugs angegebenen Wert.

BEDIENUNGSANLEITUNG

Verwenden Sie nur von Airpress empfohlenes Zubehör. Überprüfen Sie vor der Inbetriebnahme die Stellung des Umschaltmechanismus, um die Drehrichtung zu erkennen. Verwenden Sie ausschließlich Schlagschrauber-Steckschlüssel und passendes Zubehör. Handsteckschlüssel oder nicht geeignetes Zubehör dürfen nicht verwendet werden.

Kontrollieren Sie das Antriebsende des Werkzeugs, um sicherzustellen, dass die Steckschlüsselaufnahme einwandfrei funktioniert und weder der Steckschlüssel noch das Antriebsende übermäßig abgenutzt sind – andernfalls könnte sich der Steckschlüssel während des Betriebs lösen.

Verbindungen, die ein definiertes Drehmoment erfordern, müssen nach dem Festziehen mit einem Schlagschrauber zusätzlich mit einem Drehmomentmesser überprüft werden.

45424: Zum Ändern der Drehrichtung schieben Sie den Knopf in die gewünschte Position F (vorwärts) oder R (rückwärts). Stellen Sie mit dem Hebel die gewünschte Leistungsstufe ein (1–4).
45470: Zum Ändern der Drehrichtung schieben Sie den Knopf in die gewünschte Position F oder R. Stellen Sie mit dem Drehrad die gewünschte Leistungsstufe ein (0–5).
45406/45411/45422: Zum Ändern der Drehrichtung schieben Sie den Knopf in die gewünschte Position F oder R. Stellen Sie mit dem Hebel die gewünschte Leistungsstufe ein (1–3).

SCHMIERUNG &WARTUNG

Schmieren Sie das Werkzeug täglich mit hochwertigem Druckluftöl. Wenn kein automatischer Druckluftöler verwendet wird, ügen Sie ca. einen Teelöffel hochwertigen Druckluftöls in den Lufteinlass ein und lassen Sie das Werkzeug kurz anlaufen, damit das Öl gleichmäßig verteilt wird. Verwenden Sie ein rostschützendes Spezialöl, das für Druckluftwerkzeuge geeignet ist.

VEILIGHEIDSINSTRUCTIES

LEES, BEGRIJP EN BEWAAR DEZE INSTRUCTIES,

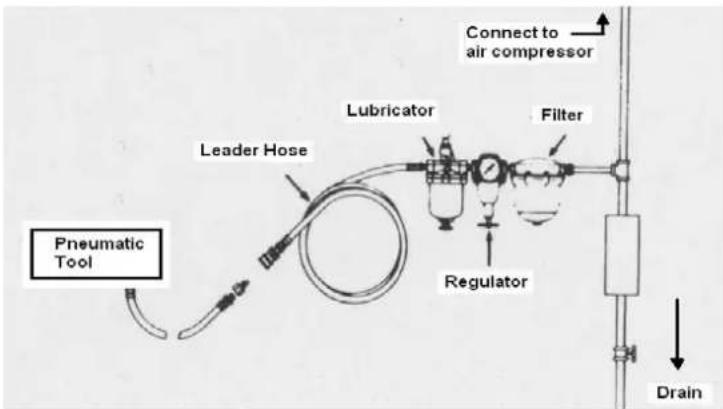

LUCHTTOEVOER INSTELLEN EN AANSLUITEN

SCHMIERUNG & Ennerhalt
