45476 - Bohrmaschine Airpress - Kostenlose Bedienungsanleitung

Produkttyp	Druckluftbohrer
Marke	Airpress
Modell	45476
Antrieb	Druckluft
Maximaler Arbeitsdruck	6,2 bar (90 PSI)
Drehrichtung	Umkehrbar (vorwärts/rückwärts) über Hebel unter dem Abzug
Geschwindigkeitssteuerung	Stufenloser Abzug (2 Stufen: langsam und schnell)
Spannfutterkapazität	Bis zu 10 mm (3/8 Zoll) für Pistolengriffbohrer
Schmierung	Tägliche Schmierung mit Druckluftwerkzeug-Öl empfohlen
Abmessungen (L x B x H)	Ca. 250 x 60 x 200 mm
Gewicht	Ca. 1,3 kg
Geräuschpegel	Hoch; Gehörschutz erforderlich
Erforderliche Schutzausrüstung	Gehör-, Augen- und Atemschutz
Empfohlene Verwendung	Bohren in verschiedenen Materialien
Wartung	Filter prüfen, schmieren, vor Wartung druckentlasten
Ersatzteile	Nur vom Hersteller empfohlenes Zubehör verwenden

Häufig gestellte Fragen - 45476 Airpress

Wie wechsle ich den Bohrer am Airpress 45476 Druckluftbohrer?

Trennen Sie das Werkzeug zuerst von der Druckluftversorgung. Halten Sie das Werkzeug fest und drehen Sie das Spannfutter in die richtige Richtung, um die Backen zu öffnen. Setzen Sie den Bohrer ein und drehen Sie dann in die andere Richtung, um von Hand bis zum Klicken festzuziehen. Stellen Sie sicher, dass der Bohrer vor Gebrauch fest sitzt.

Welcher maximale Arbeitsdruck sollte verwendet werden?

Überschreiten Sie nicht 6,2 bar (90 PSI) oder den auf dem Typenschild des Werkzeugs angegebenen Druck.

Muss das Werkzeug geschmiert werden?

Ja, schmieren Sie es täglich mit einem hochwertigen Druckluftwerkzeug-Öl. Wenn Sie keinen automatischen Öler verwenden, geben Sie vor dem Gebrauch und nach jeder Stunde Dauerbetrieb einen Teelöffel Öl in den Lufteinlass oder den Schlauch.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Hebel unter dem Abzug, um die Vorwärts- (im Uhrzeigersinn) oder Rückwärtsdrehung (gegen den Uhrzeigersinn) zu wählen.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie unbedingt Gehörschutz, Augenschutz und Atemschutz aufgrund von Lärm, Spritzern und Staub.

Wie vermeide ich Verletzungen beim Bohren?

Halten Sie eine stabile und ausgewogene Position. Seien Sie auf plötzliche Bewegungen gefasst, besonders beim Durchbruch des Bohrers. Verwenden Sie bei hohem Drehmoment (Spannfutter >10 mm oder Drehmoment >10 Nm) einen Seitenhandgriff. Greifen Sie nicht in den sich bewegenden Werkzeugkopf.

Was tun bei Taubheitsgefühl in den Händen?

Wiederholte Bewegungen und Vibrationen können schädlich sein. Bei Taubheitsgefühl, Kribbeln, Schmerzen oder Blanchieren der Haut stellen Sie die Verwendung ein und suchen Sie einen Arzt auf.

Wie warte ich das Druckluftsystem?

Verwenden Sie einen Regler, einen Öler und einen Inline-Filter. Entleeren Sie regelmäßig den Kompressorbehälter. Überprüfen Sie die Schläuche auf guten Zustand und druckentlasten Sie vor jedem Eingriff.

Kann ich anderes Zubehör verwenden?

Verwenden Sie nur das vom Hersteller für dieses Modell empfohlene Zubehör, um Verletzungs- oder Beschädigungsrisiken zu vermeiden.

Wie lagere ich das Werkzeug?

Trennen Sie die Druckluftversorgung, druckentlasten Sie den Schlauch, reinigen Sie das Werkzeug und lagern Sie es an einem trockenen, sauberen Ort. Lassen Sie es nicht unbeaufsichtigt, wenn es angeschlossen ist.

BEDIENUNGSANLEITUNG 45476 Airpress

DE Achtung, elektrische Spannung.

DE Verbrennungsgefahr.

LU ∅pgepasst, waarm Uewerflächen.

LESEN, VERSTEHEN UND BEWAHREN SIE DIESE ANWEISUNGEN AUF.

WARNUNG

Versagen Die Nichtbefolgung aller unten aufgeführten Anweisungen kann zu schweren Verletzungen führen.

GEFAHREN IM ARBEITSBEREICH UND PERSÖNLICHE SICHERHEIT

1. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.

2. Verwenden Sie Werkzeuge nicht in explosiven Atmosphären, wie in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub..

3. Trennen Sie das Werkzeug vom Stromnetz, bevor Sie Wartungsarbeiten durchführen oder wenn es nicht verwendet wird.

4. Hohe Geräuschpegel können zu dauerhaftem Gehörverlust führen. Tragen Sie während des Betriebs einen Gehörschutz.

5. Achten Sie auf eine ausgeglichene Körperhaltung und einen sicheren Stand.

6. Ausrutschen/Stolpern/Stürzen ist eine der häufigsten Ursachen für schwere Verletzungen oder Todesfälle. Achten Sie darauf, dass kein Schlauch auf dem Arbeitsboden liegen bleibt.

7. Wiederholte Arbeitsbewegungen, ungünstige Körperhaltungen und Vibrationen können Hände und Arme schädigen. Bei Taubheitsgefühl, Kribbeln, Schmerzen oder Hautaufhellung die Arbeit abbrechen und einen Arzt aufsuchen.

8. Tragen Sie beim Bedienen, Reparieren oder Warten des Werkzeugs oder beim Wechseln von Werkzeugzubehör immer einen schlagfesten Augen- und Gesichtsschutz.

GEBRAUCH UND PFLEGE DES WERKZEUGS

1. Verwenden Sie einen Stützgriff oder eine andere Methode, um das Werkstück auf einer stabilen Plattform zu befestigen und abzustützen.

2. Überlasten Sie das Werkzeug nicht. Verwenden Sie das richtige Werkzeug für Ihre Anwendung. Die Verwendung des richtigen Werkzeugs, das speziell für eine bestimmte Aufgabe entwickelt wurde, sorgt für eine bessere Werkzeugleistung und erleichtert die Arbeit.

3. Trennen Sie die Luftzufuhr, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Werkzeug lagern. Trennen Sie die Luftzufuhr immer, bevor Sie Inspektionen, Wartungsarbeiten oder die Reinigung des Werkzeugs durchführen.

4. Verwenden Sie nur vom Hersteller für Ihr Modell empfohlenes Zubehör.

5. Verwenden Sie den Hebel unter dem Auslöser, um die Vorwärts- (im Uhrzeigersinn) oder Rückwärtsdrehung (gegen den Uhrzeigersinn) auszuwählen.

6. Lassen Sie das Werkzeug nicht unbeaufsichtigt, wenn es an eine Luftversorgung angeschlossen ist.

7. Verwenden Sie nur Druckluft.

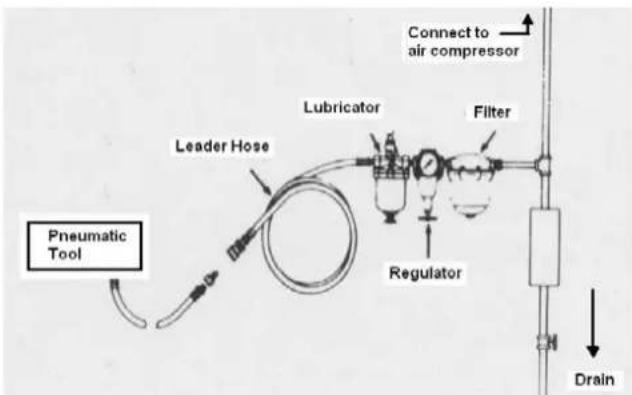

EINRICHTUNG UND ANSCHLUSS DER LUFTZUFUHR

Empfohlene Luftleitungskomponenten

1. Für optimale Ergebnisse sollten Sie einen Regler, einen Öler und einen Inline-Filter einbauen.

2. Wenn Sie kein automatisches Schmiersystem verwenden, geben Sie vor dem Betrieb des Werkzeugs einige Tropfen Druckluftwerkzeugöl in den Luftleitungsanschluss. Geben Sie nach jeder Stunde Dauerbetrieb mehr Öl hinzu.

3. Überschreiten Sie nicht den maximalen Luftdruck von 90 PSI/6,2 Bar oder den auf dem Typenschild des Werkzeugs angegebenen Wert.

SCHMIERUNG & WARTUNG

Schmieren Sie das Werkzeug täglich mit einem hochwertigen Druckluftöl. Wenn kein Druckluftöler verwendet wird, lassen Sie einen Teelöffel Öl durch das Werkzeug laufen. Das Öl kann vor dem Betrieb des Werkzeugs in den Lufteinlass des Werkzeugs oder in den Schlauch am nächstgelegenen Anschluss zur Druckluftversorgung gespritzt werden. Für Druckluftwerkzeuge ist ein rostschützendes Öl geeignet.

BEDIENUNGSANLEITUNG

Zur Bedienung setzen Sie den Bohrer in das Bohrfutter ein, setzen den Bohrer an die gewünschte Stelle und drücken den Auslöser, um mit dem Bohren zu beginnen. Der Auslöser verfügt über zwei Stufen: für langsamere und schnellere Rotation. Langsamere Rotation erfolgt bei halb gedrücktem Auslöser, volle Rotation bei vollem Auslöser. Um die Drehrichtung zu ändern, drehen Sie den Wahlschalter in die richtige Position. Um den Bohrer einzusetzen, trennen Sie das Werkzeug zunächst von der Druckluftzufuhr. Halten Sie das Werkzeug mit der Hand fest und drehen Sie das Bohrfutter in die richtige Richtung, um die Backen weiter zu öffnen. Setzen Sie den Bohrer ein und drehen Sie ihn in die andere Richtung, um ihn fester zu greifen. Achten Sie darauf, ihn in die richtige Richtung zu drehen, wie auf dem Werkzeug angegeben. Ziehen Sie den Bohrer nur mit der Hand fest, bis Sie ein Klickgeräusch hören. Stellen Sie vor der Inbetriebnahme immer sicher, dass der Bohrer richtig befestigt ist.

Schalten Sie beim Wechseln von Zubehörteilen immer die Luftzufuhr ab, entlasten Sie den Schlauch und trennen Sie das Werkzeug von der Luftzufuhr. Halten Sie das Werkzeug richtig: Seien Sie bereit, plötzlichen Bewegungen entgegenzuwirken, insbesondere beim Durchbruch des Bohrers. Der Bohrer kann plötzlich blockieren und das Werkstück oder Werkzeug in Rotation versetzen, was zu Arm- oder Schulterverletzungen führen kann. Seitengriffe werden für Bohrmaschinen mit einem Bohrfutter von mehr als 6,5 mm (1/4 Zoll) empfohlen, oder wenn das Reaktionsdrehmoment 4 Nm (3 lbf.ft) überschreiten kann. Seitengriffe werden für Bohrmaschinen mit Pistolengriff empfohlen, mit einem Bohrfutter von mehr als 10 mm (3/8 Zoll), oder wenn das Reaktionsdrehmoment 10 Nm (7,5 lbf.ft) überschreiten kann. Fassen Sie den Werkzeugkopf nicht an, während er sich bewegt.

VEILIGHEIDSREGELS

LEES, BEGRIJP EN BEWAAR DEZE INSTRUCTIES,

LUCHTTOEVOER INSTELLEN EN AANSLUITEN

BENOTZUNG A PFLEEGE VUM WERKZEUG

SCHMIERUNG & Ennerhalt
