BEDIENUNGSANLEITUNG CT6 Christopeit

Montage- und Bedienungsanleitung

Bestell-Nr.: 2544

Seite: 2-13

DE

2 Christopeit-Sport Community
2 Garantiebestimmungen
3 Wichtige Empfehlungen und Sicherheitshinweise
4-7 Montageanleitung
7 Benutzung des Gerätes
8 Computerbeschreibung
9 Reinigung, Wartung und Lagerung
9 Störungsbeseitigung
10 Trainingsanleitung Allgemein
11-13 Stückliste - Ersatzteilliste
58-59 Explosionszeichnung

Achtung!

Vor Benutzung

Bedienungs-

anleitung lesen!

SEHR GEEHRTE KUNDIN, SEHR GEEHRTER KUNDE,

wir gratulieren Dir zum Kauf dieses Heimsport-Trainingsgerätes und wünschen Dir viel Vergnügen damit. Bitte beachte und befolge die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung. Wenn Du irgendwelche Fragen hast, kannst Du dich selbstverständlich jederzeit an uns wenden.

CHRISTOPEIT-SPORT COMMUNITY

Unser Ziel ist es, Dir nicht nur neue und großartige Sportgeräte für Dein Homestudio anzubieten, sondern Dich auch bei Deinem täglichen Workout motivierend und abwechslungsreich zu unterstützen. Werde ein Teil unserer Christopeit-Sport Community.

In unserem Christopeit Lifestyle-Bereich oder auf unseren Social-Media-Kanälen findest Du viele spannende Themen rund um Fitness, Training und Gesundheit.

Scanne die QR-Codes, suche auf den jeweiligen Plattformen nach Christopeit-Sport oder besuche unsere Homepage: https://www.christopeit-sport.com/lifestyle/

Mit freundlichen Grüßen,

Deine Top-Sport Gilles GmbH

GARANTIEBESTIMMUNGEN

Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginnt mit dem Rechnungs- bzw. Auslieferdatum. Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt.

Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand besteht die Befugnis des Austausches ohne Garantieverlust. Eine Instandsetzung am Aufstellort ist ausgeschlossen.

Heimsportgeräte sind nicht für eine kommerzielle oder gewerbliche Nutzung geeignet. Eine Zuwiderhandlung in der Nutzung hat eine Garantieverkürzung oder Garantieverlust zur Folge.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsachgemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!

Eine Inanspruchnahme von Garantieleistungen erwirkt keine Verlängerung der Garantiezeit.

Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind ausgeschlossen.

Hersteller:

Top-Sports Gilles GmbH, Friedrichstr. 55, 42551 Velbert

WICHTIGE EMPFEHLUNGEN UND SICHERHEITSHINWEISE

Unsere Produkte sind grundsätzlich geprüft und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht, die nachfolgenden Grundsätze strikt zu befolgen.

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefügten und in der Montage aufgeführten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit des Lieferumfanges anhand der Montageschritte grob kontrollieren.

2. Vor der ersten Benutzung und in regelmäßigen Abständen (ca. alle 50 Betriebsstunden) den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen und die zugänglichen Achsen und Gelenke mit etwas Schmiermittel behandeln, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist.

3. Das Gerät an einem trockenen, ebenen Ortaufstellen und es vor Feuchtigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete Maßnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nässe ist auszuschließen.

4. Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.

5. Vor dem Trainingsbeginn alle Gegenstände in einem Umkreis von 2 Metern um das Gerät entfernen.

6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweißablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.

7. Achtung! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu ernsthaftem gesundheitlichen Schaden oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist daher ein geeigneter Arzt zu konsultieren. Dieser kann definieren, welcher maximalen Belastung (Puls, Watt, Trainingsdauer usw.) man sich selbst aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Mahlzeiten trainiert werden. Es ist zu beachten, dass dieses Gerät nicht für therapeutische Zwecke geeignet ist.

8. Mit dem Gerät nur trainieren, wenn es einwandfrei funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden. Achtung! Sollten Teile bei Benutzung des Gerätes übermäßig heiss werden, ersetzen Sie diese umgehend und sichern Sie das Gerät gegen Benutzung solange es noch nicht in Stand gesetzt wurde.

9. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemäße Sicherung der neu eingestellten Position achten.

10. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden. Die Trainingsleistung sollte insgesamt 60 Min./tägl. nicht überschreiten.

11. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness-Training mit dem Gerät geeignet sind. Die Kleidung

muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hängen bleiben kann. Die Trainingsschuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuß einen festen Halt geben und eine rutschfeste Sohle besitzen.

1. Achtung! Wenn Schwindelgefühle, Übelkeit, Brustschmerzen oder andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.

2. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und von entsprechend informierten und unterwiesenen Personen benutzt werden. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen verwendet werden, wenn eine angemessene Aufsicht oder ausführliche Anleitung zur sicheren Benutzung des Gerätes, sowie Aufklärung der evtl. damit verbundenen Gefahren verstanden wurde. Kinder dürfen nicht mit dem Heimsportgerät spielen. Reinigungen und Wartungen sollten nicht von Kindern ohne Aufsicht durchgeführt werden. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Maßnahmen auszuschließen.

3. Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.

4. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

5. Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen, sondern in dafür vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.

6. Bei diesem Gerät handelt es sich um ein geschwindigkeitsabhängiges Gerät, d.h. mit zunehmender Drehzahl nimmt die Leistung zu und umgekehrt.

7. Das Gerät ist mit einer 15-stufigen Widerstandseinstellung ausgestattet. Diese ermöglichen eine Verringerung bzw. Erhöhung des Bremswiderstandes und damit der Trainingsbelastung. Dabei führt das Drehen des Einstellknopfes der Widerstandseinstellung in Richtung der Stufe 1 zu einer Verringerung des Bremswiderstandes und damit der Trainingsbelastung. Das Drehen des Einstellknopfes der Widerstandseinstellung in Richtung der Stufe 15 zu einer Erhöhung des Bremswiderstandes und damit der Trainingsbelastung.

8. Die zulässige maximale Belastung (=Körpergewicht) ist auf 110 kg festgelegt worden. Dieses Gerät ist gemäß der EN ISO 20957-1:2025 + -5:2017 und EN ISO 20957-9:2019 „H/C“ geprüft worden. Dieser Gerätecomputer entspricht den grundlegenden Anforderungen der EMV Richtlinie 2014/30/EU.

9. Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Dokumentation mitzugeben.

MONTAGEANLEITUNG

Bevor Sie mit der Montage beginnen, unbedingt unsere Empfehlungen und Sicherheitshinweise beachten! Entnehmen Sie alle Einzelteile der Verpackung, legen Sie diese auf den Boden und kontrollieren grob Sie die Vollzähligkeit anhand der Montagebilder. Dieses soll Ihnen den Zusammenbau des Gerätes erleichtern und schneller durchführbar machen. Montagezeit ca. 40-50 Min.

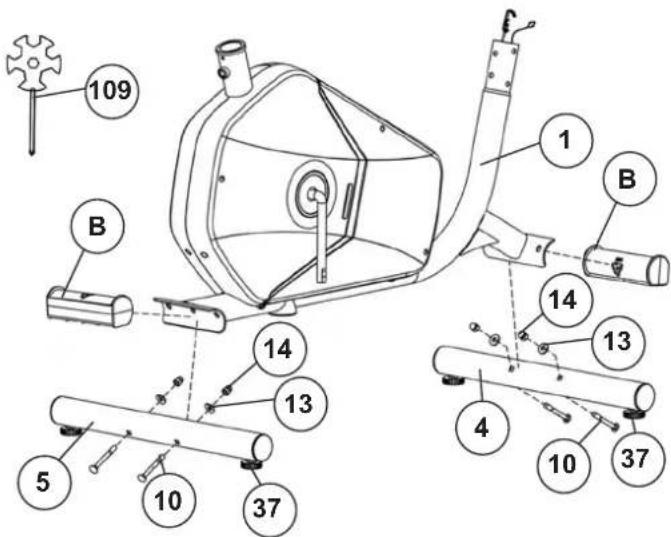

SCHRITT 1 Montage der Fußrohre (4+5) am Grundrahmen (1).

1. Die Bauteile (B) dienen als Transportsicherungen und werden nach dem Aufbau nicht mehr benötigt.
2. Montieren Sie den vorderen Fuß (4) mit den vormontierten Fußkappen am Grundgestell (1). Benutzen Sie dafür je zwei Schrauben M8x65 (10), gebogene Unterlegscheiben 8//19 (13) und Hutmuttern M8 (14).
3. Montieren Sie den hinteren Fuß (5) am Grundgestell (1). Benutzen Sie dafür je zwei Schrauben M8x65 (10), gebogene Unterlegscheiben 8//19 (13) und Hutmuttern M8 (14). Nach Beendigung der Gesamtmontage können Sie durch Drehen an den beiden Schrauben (37) kleine Unebenheiten des Untergrundes ausgleichen. Das Gerät wird damit so ausgerichtet, dass ungewollte Eigenbewegungen des Gerätes während des Trainings ausgeschlossen werden.

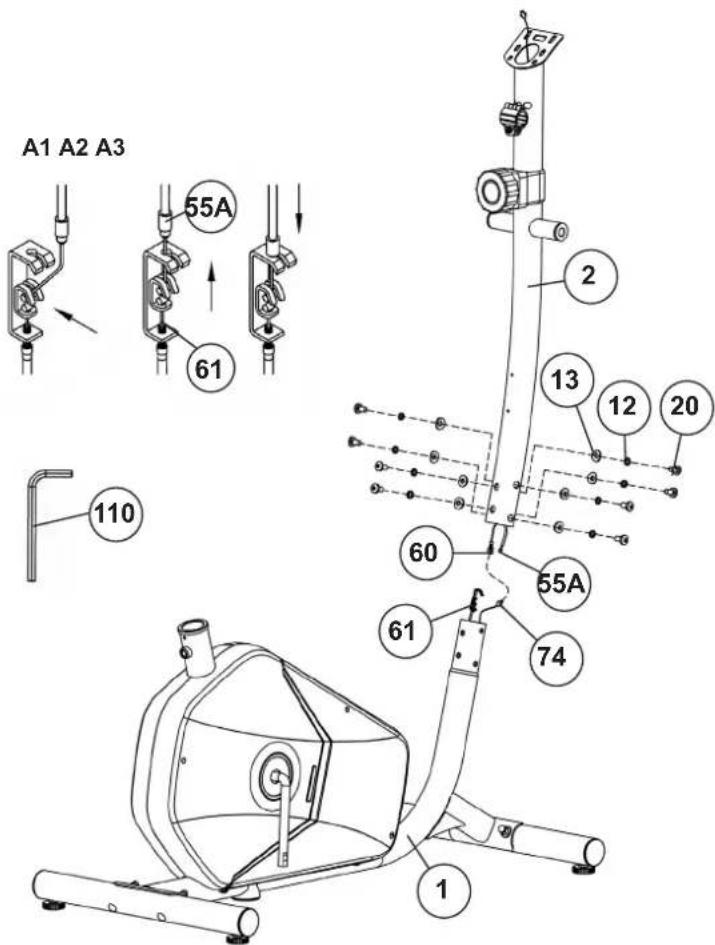

SCHRITT 2 Montage des Stützrohres (2) am Grundrahmen (1).

1. Führen Sie das Stützrohr (2) zur Aufnahme am Grundrahmen (1) und verbinden Sie den unten aus dem Lenkerstützrohr (2) ragenden Stecker des Verbindungskabels (60) mit dem aus dem Grundgestell (1) ragenden Stecker des Sensorkabels (74). (Achtung! Das oben aus dem Stützrohr (2) ragende Ende des Verbindungskabels (60) darf nicht in das Rohr rutschen, da es zur weiteren Montage noch benötigt wird.)
2. Führen Sie das Ende der Widerstandseinstellung (55A) zur Seilzugaufnahme (61) und verbinden Sie diese miteinander wie im Bild (A1-A3) dargestellt. Dazu die Widerstandsregulierung so einstellen, dass der Seilzug mit dem Knopf weit möglichst aus dem Mantel steht. Dann den Knopf am Ende des Drahtes der Widerstandseinstellung (55A) in den in der Seilzugaufnahme (61) befindlichen Haken einhängen (Bild A1). Dann das ganze Stützrohr (mit eingehaktem Seilzugknopf kräftig nach oben ziehen, sodass sich der Haken in der Aufnahme nach oben schiebt (Bild A2) und der Mantel oben auf die Aufnahme ein-arretiert werden kann (Bild A3).
3. Auf die Schrauben M8x15 (20) je einen Federring für M8 (12) und eine gebogene Unterlegscheibe 8//19 (13) stecken. Das Stützrohr (2) auf den Grundrahmen aufschieben und so ausrichten, dass die Bohrungen übereinander stehen. Die Schrauben (20) durch die Bohrungen stecken und nur leicht in die Gewindelöcher eindrehen. (Achtung diese Schraubenverbindung wird erst in Schritt 4 richtig fest verschraubt.)

A1 A2 A3 55A 61 110 2 13 12 20 60 55A 61 74 1

SCHRITT 3

Montage der Fußschalenaufnahmen (9) an den Verbindungsrohren (3).

1. Die Fußschalenaufnahme rechts (9R) an das Verbindungsrohr rechts (3R) stecken und die Bohrungen in den Rohren so ausrichten, dass sie übereinander liegen.
2. Die Schrauben M8x55 (16) durch die Bohrungen stecken und die Fußschalenaufnahmen (9R) mittels Unterlegscheibe 8//16 (26) und selbstsichernder Mutter M8 (23) an dem Verbindungsrohr (3R) nur so fest schrauben, sodass sich die Verbindung noch leicht bewegen lässt.
3. Die Fußschalenaufnahme links (9L) incl. allen zusätzlich erforderlichen Teile genauso wie in 1.-2. beschrieben montieren.
4. Anschließend die Muttern M8 (23) mit je einer Schrauben-kappe für M8-13 (49) und die Schrauben (16) mit je einer Schraubenkappe für M8-14 (48) abdecken.

Montage der Fußschalenaufnahmen (9) und der Verbindungsrohre (3).

1. Die Fußschalenaufnahme rechts (9R) mit dem Verbindungsrohr rechts (3R) auf der rechten Seite des Grundrahmens (1) ablegen. (Achtung! Rechts ist aus der Blickrichtung zu sehen, wenn man auf dem Gerät steht und trainiert.)
2. Stecken Sie die Griffrohrachse (34) mittig in die Aufnahme des Stützrohres (2) ein und schieben Sie die Wellscheibe (32) auf die Achse (34) auf.
3. Schieben Sie das Verbindungsrohr rechts (3R) auf die Achse (34) auf. Auf die Schraube M8x15 (15) einen Federring für M8 (12) und eine Unterlegscheibe 8//32 (27) aufstecken und in die in die Achse (34) eindrehen und fest anziehen.
4. Die Fußschalenaufnahme rechts (9R) an die Pedalkurbel (35) halten, auf die Achsschraube rechts (28R) eine Wellscheibe (33) stecken und die Fußschalenaufnahme rechts (9R) an der Tretkurbel (35) festschrauben. Anschließend die Achsschraube rechts (28R) mittels Federring (29) und selbstsichernder Mutter rechts 1/2" (30R) sichern und abschließend

eine Schraubenkappe für 12 " (50) auf die Mutter (30R) aufsetzen. (Achtung: Die Achsschrauben (28L+28R) sind gekennzeichnet mit „L“ für Links und „R“ für Rechts. Dazu die Muttern entsprechend richtig zuordnen. Auf der rechten Seite werden die Achsschraube (28R) und die Achsmutter (30R) im Uhrzeigersinn fest geschraubt.)

1. Die Fußschalenaufnahme links (9L) incl. allen zusätzlich erforderlichen Teile auf der linken Seite des Gerätes, genau- so wie in 3.-4. beschrieben, montieren. Dabei darauf achten, dass die Achsschraube links (28L) und die Achsmutter links (50L) entgegen des Uhrzeigersinns festgeschraubt werden.
2. Drehen Sie vorsichtig den Antrieb von Hand 3 - 4 Umdrehungen und schrauben Sie dann die in Schritt 2 hergestellte Schraubenverbindung des Stützrohres (2) zum Grundrahmen (1) richtig fest.
3. Anschließend die Schrauben (15) mit einer Schrauben-kappe für M8 (38) abdecken.

SCHRITT 5SCHRITT 4

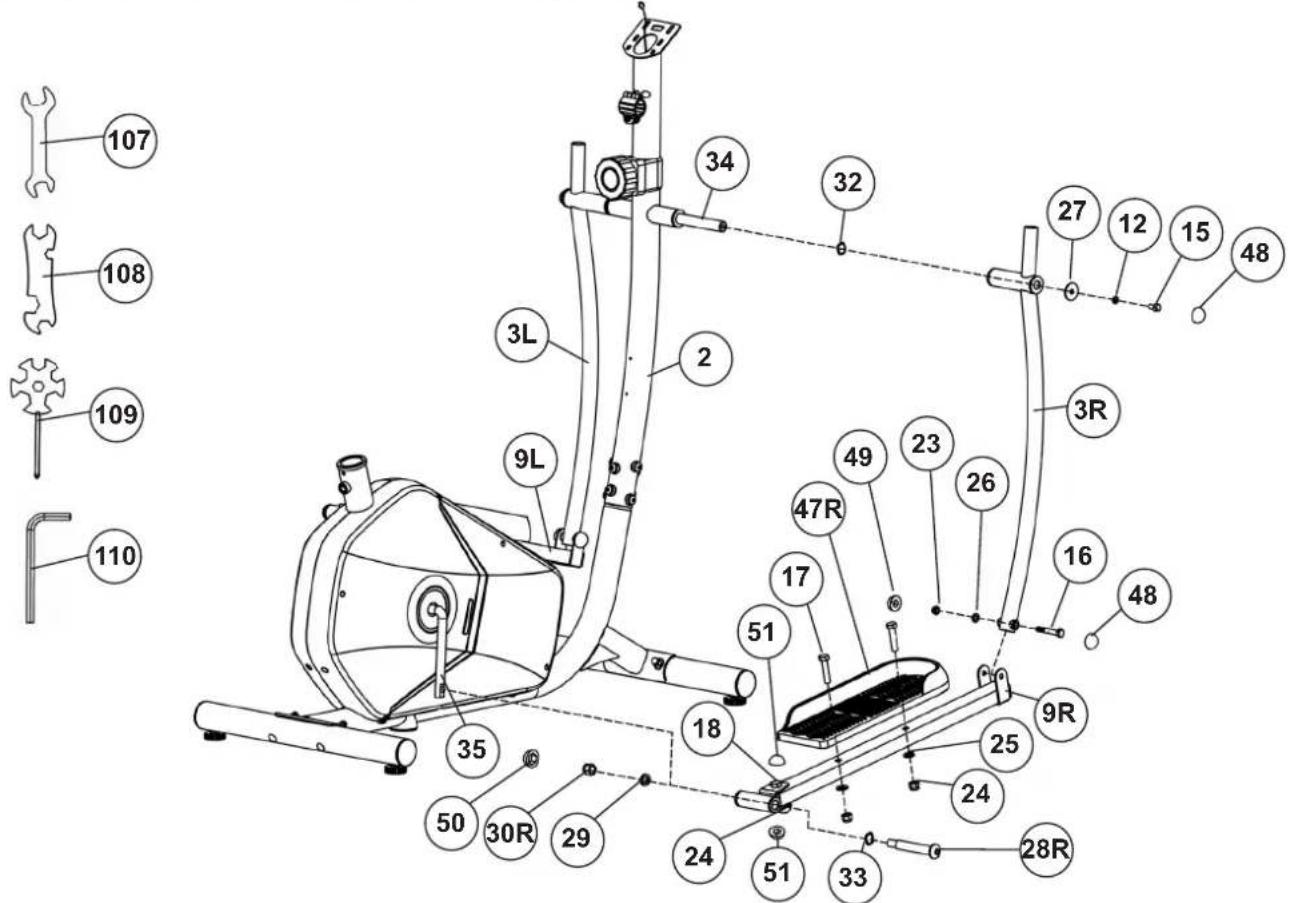

Montage der Fußschalen (47) an den Fußschalenaufnahmen (9).

1. Die rechte Fußschale (47R) auf die Fußschalenaufnahme rechts (9R) aufstecken. Die Bohrungen in den Teilen so ausrichten, dass sie übereinander liegen.
2. Die Schrauben M10x45 (17) von oben durch die Bohrungen stecken. Von der gegenüber liegender Seite je eine Unterlegscheibe 10//20 (25) aufstecken und einer Mutter M10 (24) aufdrehen und fest anziehen.
3. Die linke Fußschale (47L), wie in 1.-2. beschrieben, an der Fußschalenaufnahme links (9L) auf der linken Seite montieren. (Achtung! Die Unterscheidung der Fußschalen in Rechts und Links ist anhand der Ränder an den Längsseiten der Fußschalen möglich. Die hohen Ränder der Fußschalen (47R + 47L) müssen jeweils nach innen (zum Grundrahmen hin) ausgerichtet sein.)
4. Anschließend die Schrauben (18) und Muttern (24) mit je einer Schraubenkappe für M10 (51) abdecken.

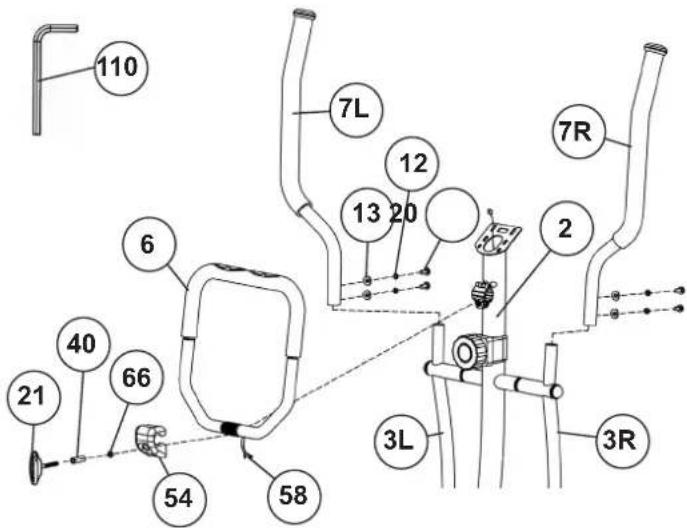

Montage des Haltegriffs (6) und der Handgriffe (7).

1. Die Handgriffe (7L+7R) auf die Verbindungsrohre (3L+3R) stecken und die Bohrungen in den Rohren so ausrichten, dass sie übereinander liegen. (Achtung! Die Griffrohre müssen nach der Montage so ausgerichtet sein, dass die oberen Enden nach außen (vom Stützrohr (2) weg gebogen sind.)
2. Die Schrauben M8x15 (20) durch die Bohrungen stecken und die Handgriffe (7) an den Verbindungsrohren (3) mittels Federringe für M8 (12) und gebogenen Unterlegscheiben 8/19 (13) fest verschrauben.
3. Führen Sie den Haltegriff (6) zur geöffneten Griffaufnahme am Stützrohr (2) und fädeln Sie die beiden Pulskabel (58) durch die Öffnungen am Stützrohr nach oben heraus und schließen Sie dann die Griffaufnahme über den Haltegriff (6).
4. Stecken Sie die Griffabdeckung (54) über den Griff (6).
5. Stecken Sie das Distanztstück (40) und Unterlegscheibe (66) auf die Handgriffschraube (21) und befestigen Sie damit in gewünschter Position den Griff (6) am Stützrohr (2).

SCHRITT 7

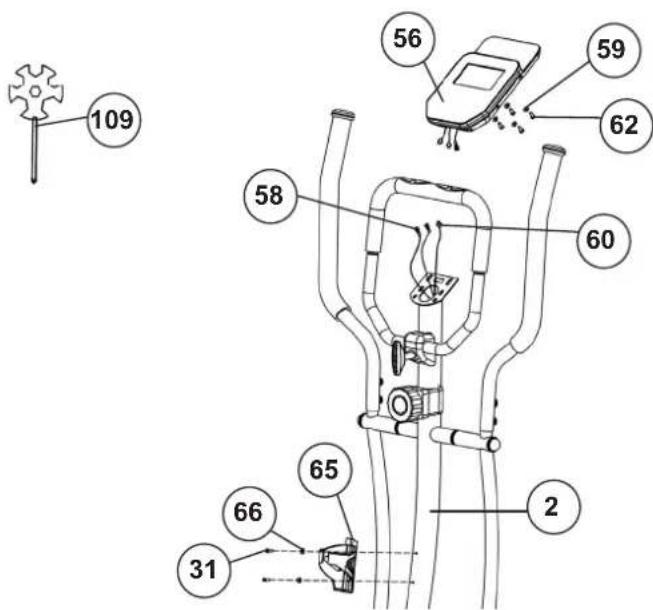

Montage des Computers (56) und der Flaschenhalterung (65) am Stützrohr (2).

1. Nehmen Sie den mitgelieferten Computer (56) aus der Verpackung und setzen Sie die Batterien (Type AAA - 1,5V) unter Beachtung richtiger Polarität auf der Rückseite des Computers (56) ein. (Batterien für den Computer liegen nicht im Lieferumfang bei. Bitte beziehen Sie diese im Handel.)
2. Führen Sie den Computer (56) zum Stützrohr und stecken Sie das Verbindungskabel (60) und die Pulskabel (58) in die entsprechenden Buchsen auf Rückseite des Computers (56) ein. Legen Sie den Computer (56) auf Computeraufnahme vom Stützrohr (2) auf und befestigen Sie ihn mittels der Schrauben M4x12 (62) und Unterlegscheiben (59). (Bitte Achten Sie darauf, dass die Kabel beim Auflegen des Computers nicht eingeklemmt werden. Die Befestigungsschrauben für den Computer befinden sich auf der Computerrückseite.)
3. Den Flaschenhalter (65) zum Lenkerstützrohr (2) führen, und so ausrichten, dass das Lochbild übereinstimmt. Die Schrauben (31) mit den Unterlegscheiben (66) in die Gewindelöcher im Stützrohr (2) eindrehen und fest anziehen.

SCHRITT 8

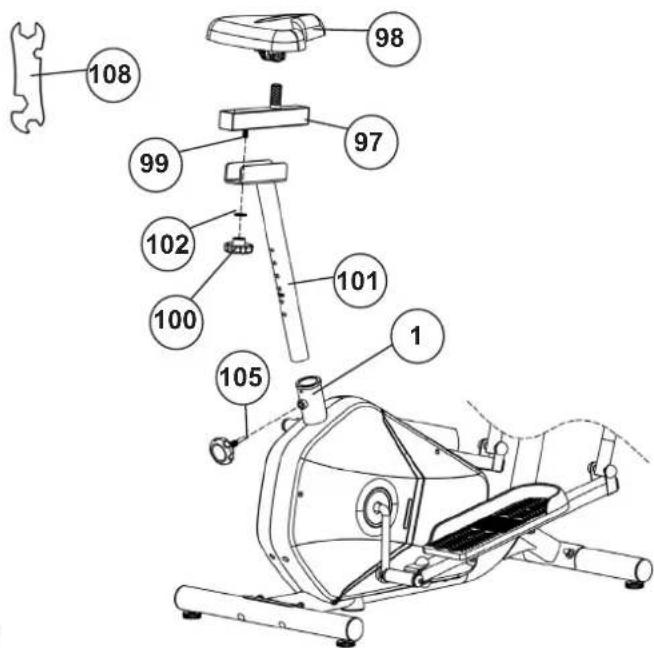

Montage des Sattels (98) und Sattelschlittens (97) am Sattelstützrohr (101) und des Sattelstützrohres (101) am Grundrahmen (1).

1. Stecken Sie den Sattel (98) mit der Sattelaufnahme auf den Sattelschlitten (97) und schrauben Sie diesen in gewünschter Neigung fest. Dazu die beiden schwarzen Muttern unter dem Sattel richtig fest anziehen.
2. Legen Sie den Sattelschlitten (68) in die Aufnahme des Sattelstützrohres (101) und befestigen Sie diesen in gewünschter horizontaler Stellung mit der Sterngriffmutter (100), der Unterlegscheibe (102) und dem Befestigungsteil (99).
3. Schieben Sie das Sattelstützrohr (101) in die entsprechende Aufnahme am Grundrahmen (1) und sichern Sie diese in gewünschter Position mittels des Sterngriffschraube (105).(Achtung! Zum Eindrehen der Sterngriffschraube (105) muss das Gewindeloch im Grundrahmen (1) und eines der Löcher im Sattelstützrohr (101) übereinander stehen. Weiterhin muss darauf geachtete werden, dass das Sattelstützrohr (101) nicht über die markierte, maximale Einstellposition aus dem Grundrahmen herausgezogen wird. Die Einstellung kann später beliebig verändert werden.) Achtung! Bitte vor jedem Training den Sattel auf feste Sitzposition überprüfen.

110 7L 12 13 20 6 21 40 66 54 58 3L 3R 7R

109 56 59 62 58 60 65 2 31 66

108 98 97 99 102 100 101 1 105 1

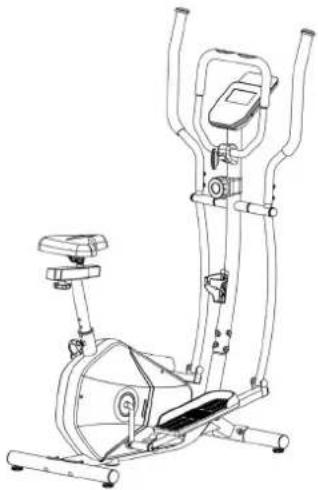

KONTROLLE UND INBETRIEBNAHME

1. Alle Verschraubungen und Steckverbindungen auf ordnungsgemäße Montage und Funktion prüfen. Die Montage ist hiermit beendet.

2. Wenn alles in Ordnung ist, mit leichten Widerstandseinstellungen mit dem Gerät vertraut machen und die individuellen Einstellungen vornehmen.

Hinweis: Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen und Ersatzteilbestellungen benötigt werden.

BENUTZUNG DES GERÄTES

Aufsteigen:

Stellen Sie sich neben das Gerät und halten sie sich am Griff fest. Führen Sie die naheliegende Fußschale zur untersten Position und setzen Sie den Fuß darauf, sodass Sie einen sicheren Stand auf der Fußschale haben. Schwingen Sie nun das andere Bein zur gegenüberliegenden Fußschalenseite und stellen Sie ihn auf die Fußschale auf. Dabei mit den Händen am Haltegriff festhalten. Für das Radeln setzen Sie sich danach auf den Sattel und stellen Sie die Füße auf die Trittauflagen.

Absteigen:

Stoppen Sie das Training und halten Sie sich am Haltegriff gut fest. Stellen Sie zuerst einen Fuß von der Fußschale für einen sicheren Stand auf den Boden und danach den zweiten Fuß und steigen Sie zu einer Seite über das Gerät ab.

Benutzung:

Halten Sie sich mit beiden Händen zuerst am Haltegriff in gewünschter Position fest und treten Sie bei gleichzeitiger Gewichtsverlagerung auf die Fußschalen Rechts und Links, sodass nur die Ferse von der Fußschale kurz abhebt und ein gleichmäßiger Trainingslauf erfolgt. Um den Oberkörper mit zu trainieren fassen Sie an die mitlaufenden Armhebel Rechts und Links in gewünschter Position. Mit Steigerung oder Verminder-ung der Geschwindigkeit und des Bremswiderstandes lässt sich die Intensität des Trainings steuern. Stets am Haltegriff oder an den Armhebeln festhalten beim Training.

Um zu Radeln halten Sie sich mit beiden Händen an dem Griff in gewünschter Position fest und bleiben Sie auf dem Sattel während des Trainings sitzen. Stellen Sie die Füße auf den hinteren Fußschalenbereich in eine angenehme Fußposition.

Griffverstellung

Zur Verstellung des Griffes lösen Sie einfach die Griffschraube bis sich der Griffe in die gewünschte Position bringen lässt und ziehen Sie diese nach Verstellung wieder fest.

Sitzhöhenverstellung:

Um eine angenehme Sitzposition beim Training zu erhalten muss die Sitzhöhe richtig eingestellt werden. Die richtige Sitzhöhe ist dann vorhanden, wenn beim Trainieren das Knie bei tiefster Pedalstellung noch eine wenig gebeugt ist und nicht ganz durchgestreckt werden kann. Um die richtige Sitzposition einzustellen, lösen Sie die Sterngriffschraube und nehmen Sie diese heraus, sodass Sie den Sattel mit dem Sattelstützrohr in die gewünschte Sitzposition schieben können. Anschließend die Sterngriffschraube wieder eindrehen und damit das Sattelstützrohr festschrauben.

Achtung! Vergewissern Sie sich, dass die Sterngriffschraube richtig festgeschraubt ist. Ziehen Sie nicht das Sattelstützrohr über die maximale Position heraus und verstellen Sie keine Position während Sie auf dem Trainingsgerät sitzen.

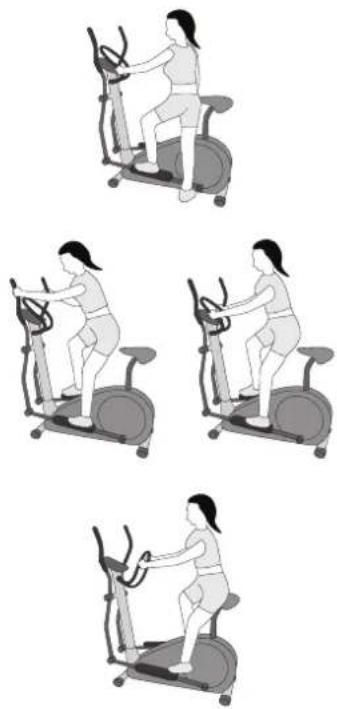

Transport:

Es befinden sich 2 Transportrollen im vorderen Fuß. Um das Gerät an einen anderen Ort zu stellen oder zu lagern, fassen Sie den Haltegriff und kippen Sie das Gerät auf den vorderen Fuß so weit, sodass sich das Gerät leicht auf den Transportrollen bewegen lässt und schieben Sie es zum gewünschten Ort.

Dieses Fitnessgerät ist ein stationäres Heimsportgerät und simuliert eine Kombination aus Radfahren, Steppen und Laufen. Ein vermindertes Risiko besteht durch ein wetterunabhängiges Training ohne äußere Einflüsse, sowie bei evtl. Gruppenzwang das Risiko von Überanstrengungen oder Stürzen. Die Kombination aus Radfahren, Steppen und Laufen bietet ein Herz-Kreislauf-Training ohne Überforderung, aufgrund der Möglichkeit des selbst einstellbaren Widerstandes. Somit ist ein mehr oder weniger Intensives Training möglich. Es trainiert die unteren und oberen Extremitäten, stärkt das Herz-Kreislaufsystem und fördert somit die Gesamtfitness des Körpers.

Achtung! Dieses Produkt verfügt nicht über einen Freilauf. Somit können bewegliche Teile nicht unmittelbar angehalten werden.

COMPUTERBESCHREIBUNG

CHASTOPET® SCHOOLBRIGHT 0:29 STOCKSCAN TIME R M E ROSET MORE ENTER

Der mitgelieferte Computer bietet den größten Trainingskomfort. Jeder trainingsrelevante Wert wird in einem entsprechenden Sichtfenster angezeigt.

Vom Trainingsbeginn an werden die benötigte Zeit, die aktuelle Geschwindigkeit, der ungefähre Kalorienverbrauch, zurückgelegte Entfernung und der aktuelle Puls angezeigt. Alle Werte werden von Null an aufwärts zählend festgehalten.

Wollen Sie permanent einen Wert während des Trainings angezeigt haben, so wählen Sie diesen mit der [M] - Taste aus. Wollen Sie diesen Wert im permanenten Wechsel angezeigt bekommen, so wählen Sie die Funktion „SCAN“ aus. In Abständen von ca. 6 Sekunden wechselt die Anzeige dann von einer Funktion zur Nächsten.

Der Computer schaltet sich durch kurzes Drücken der [M]-Taste oder einfachem Trainingsbeginn ein. Der Computer beginnt alle Werte zu erfassen und anzuzeigen. Um den Computer zu stoppen, einfach das Training beenden. Der Computer stoppt alle Messungen. Die zuletzt erreichten Werte in den Funktionen ZEIT, KALORIEN und KM werden für 4 Min. gespeichert und bei einer Wiederaufnahme des Trainings innerhalb dieser Zeit kann von diesen Werten aus weitertrainiert oder mittels der [R] - Taste alle Funktionen auf Null gesetzt werden. Der Computer schaltet sich ca. 4 Minuten nach Beendigung des Trainings automatisch ab.

ANZEIGEN

[SPEED] - Km/h Anzeige:

Es wird die aktuelle Geschwindigkeit in Kilometern pro Stunde angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der [E] - Taste ist nicht möglich. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt nicht. (Höchstgrenze der Anzeige 999,9 km/h)

[TIME] - Zeit Anzeige:

Es wir die aktuell benötigte Zeit in Minuten und Sekunden angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der [E] - Taste ist möglich. Ist eine bestimmte Zeit vorgegeben, so wird die noch zurückzulegende Zeit angezeigt. Wird der vorgegebene Wert erreicht, wird dieses durch ein akustisches Signal angezeigt. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt. (Höchstgrenze der Anzeige 99 Minuten.)

[DIST] - Km Anzeige:

Es wird der aktuelle Stand der zurückgelegten Kilometern angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der [E] - Taste ist möglich. Ist eine bestimmte Strecke vorgegeben, so wird die noch zurückzulegende Strecke angezeigt. Wird der vorgegebene Wert erreicht, wird dieses durch ein akustisches Signal angezeigt. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt. (Höchstgrenze der Anzeige 999,9 km)

[CAL] - Kalorien Anzeige:

Es wird der aktuelle Stand der verbrauchten Kalorien angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der [E] - Taste ist möglich. Ist eine bestimmte Verbrauchsmenge vorgegeben, so wird die noch zu verbrauchenden Kalorienmenge angezeigt. Wird der vorgegebene Wert erreicht, wird dieses durch ein akustisches Signal angezeigt. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt. (Höchstgrenze der Anzeige 999,0 Kalorien)

[ODO] - Anzeige

Es wird die Entfernung in Kilometer alle bisher geleisteten Trainingseinheiten angezeigt.

[PULS] - Puls Anzeige:

Es wird der aktuelle Puls in Schlägen pro Minuten angezeigt. Eine Vorgabe bestimmter Werte mittels der [E] - Taste ist möglich. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt nicht. (Höchstgrenze der beiden Anzeigen 40-240 Pulsschläge pro Minute)

Achtung!

Zur Pulsmessung müssen die beiden Kontaktflächen der Pulsmessgriff- Einheit mit beiden Händen gleichzeitig gegriffen werden. Dabei sollten sich die Kontaktflächen mittig in der Handinnenfläche befinden.

[SCAN] - Funktion:

Wird diese Funktion mittels der [M] - Taste ausgewählt, werden im fortlaufenden Wechsel von ca. 6 Sekunden die aktuellen Werte aller Funktionen nach einander angezeigt.

[STOP] - Anzeige:

Änzeige von Stopp Modus. Es können Vorgaben eingestellt werden.

TASTEN

Durch ein kurzes, einmaliges Drücken der Taste kann von einer zur anderen Funktion gewechselt werden; d.h. die jeweilige Funktion ausgewählt werden in der mittels der [E] - Taste Eingaben vorgenommen werden sollen. Die jeweils ausgewählte Funktion wird im Sichtfenster angezeigt.

[E] - Taste (Eingabe):

Durch ein einmaliges Drücken dieser Taste ist eine stufenweise Vorgabe von Werten in den einzelnen Funktionen möglich. Dazu muß zuvor die gewünschte Funktion mit der [M] - Taste ausgewählt werden. Längeres Drücken löst einen Schnellvorlauf aus. Beim Trainingsbeginn wird dann, von den vorgegebenen Werten ab, gegen Null gezählt.

[R] - Taste (Reset / Löschen):

Durch ein kurzes Drücken dieser Taste kann der durch die [M] - Taste ausgewählte Wert auf Null gesetzt werden. Durch ein längeres Drücken der Taste (ca. 3 Sekunden) erfolgt eine Löschung aller zuletzt erreichten Werte aller Anzeigen, außer ODO.

AUSTAUSCH DER BATTERIEN

1. Öffnen Sie den Batteriefachdeckel und entnehmen Sie die gebrauchten Batterien. (Sollten die Batterien ausgelaufen sein entfernen Sie diese unter erhöhter Berücksichtigung, dass die Batteriesäure nicht mit Haut in Kontakt kommt und reinigen Sie das Batteriefach gründlich.)
2. Legen Sie neue Batterien (Typ (AAA) Mignon 1,5V in richtiger Reihenfolge und unter Berücksichtigung der Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel, sodass dieser einrastet.
3. Sollte der Computer die Funktion nicht sofort aufnehmen sollten die Batterien für 10 Sekunden entfernt und wieder eingelegt werden.
4. Die leeren Batterien gemäß den Entsorgungsrichtlinien fachgerecht entsorgen und nicht zum Restmüll geben.

AAA Batterien

REINIGUNG, WARTUNG UND LAGERUNG

1. Reinigung

Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. Achtung: Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reinigungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden. Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung in Innenräumen geeignet. Halten Sie das Gerät sauber und Feuchtigkeit vom Gerät fern.

2. Lagerung

Entnehmen Sie die Batterien aus dem Computer bei Beabsichtigung das Gerät länger als 4 Wochen nicht zu nutzen. Wählen Sie einen trockenen Lagerort im Haus und geben Sie etwas Sprüh-Öl an die hinteren und vorderen Fußhebelverbindungen und an die Handhebelachse. Ebenso an das Gewinde der Befestigungsschrauben für Griff und Sattelstützrohr. Decken Sie das Gerät ab um es vor Verfärbungen durch evtl. Sonneneinstrahlung und Staub zu schützen

3. Wartung

Wir empfehlen alle 50 Betriebsstunden eine Überprüfung der Schraubenverbindungen auf festen Sitz, welche bei der Montage hergestellt wurden. Alle 100 Betriebsstunden sollten Sie etwas Sprüh-Öl an die hinteren und vorderen Fußhebelverbindungen und an die Handhebelachse geben. Ebenso an das Gewinde der Befestigungsschrauben für Griff und Sattelstützrohr.

STÖRUNGSBESEITIGUNG

Wenn Sie die Funktionsstörung nicht anhand der aufgeführten Informationen beheben können, so kontaktieren Sie Ihren Händler oder den Hersteller.

Problem Mögliche	Ursache	Lösung
Der Computer schaltet sich durch Drücken einer Taste nicht ein.	Keine Batterien eingesetzt oder Batterien leer.	Überprüfen Sie die Batterien im Batteriefach auf ordnungsgemäßen Sitz oder wechseln Sie diese aus.
Der Computer zählt nicht und schaltet sich durch Beginn des Trainings nicht ein.	Fehlender Sensorimpuls aufgrund nicht ordnungsgemäßer oder gelöster Steckverbindung.	Überprüfen Sie die Steckverbindung am Computer und die Steckverbindung im Stützrohr auf ordnungsgemäßen Sitz.
Der Computer zählt nicht und schaltet sich durch Beginn des Trainings nicht ein.	Fehlender Sensorimpuls aufgrund nicht ordnungsgemäßer Position des Sensors.	Schrauben Sie die Verkleidung auf und überprüfen Sie den Abstand von Sensor zum Magneten. Ein Magnet in der Tretkurbelscheibe ist gegenüber vom Sensor und muss einen Abstand von kleiner als < 5mm aufweisen.
Keine Pulsanzeige. Pulsstecker nicht eingesteckt. Stecken Sie den separaten Stecker vom Pulskabel in die entsprechende Buchse am Computer ein.
Keine Pulsanzeige. Pulssensor nicht ordnungsgemäß angeschlossen.		Schrauben Sie die Handpulssensoren ab und überprüfen Sie die Steckverbindungen auf ordnungsgemäßen Sitz und die Kabel auf evtl. Beschädigungen.
Widerstand verändert sich bei Verstellung nicht spürbar.	Seilzugverbindung nicht ordnungsgemäß verbunden.	Überprüfen Sie die im Stützrohr hergestellte Seilzugverbindung auf ordnungsgemäßen Zustand laut Montageanleitung.

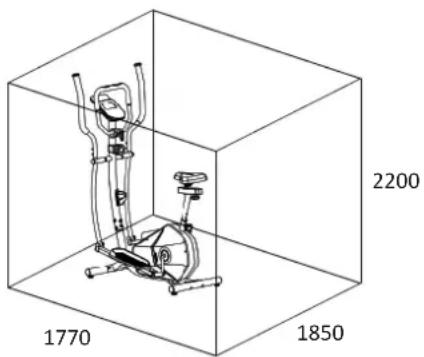

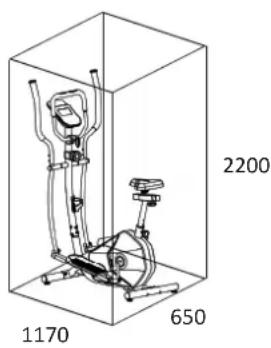

TRAININGSPLATZBEDARF

2200 1170 650

Trainingsfläche in mm (für Gerät und Benutzer)

2200 1770 1850

Freifläche in mm (Trainingsfläche und Sicherheitsfläche umlaufend 600mm)

TRAININGSANLEITUNG ALLGEMEIN

Um spürbare, körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes folgende Faktoren beachtet werden.

INTENSITÄT

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert kann dabei der Puls sein. Mit jedem Training steigt die Kondition und somit sollte mann die Trainingsanforderungen anpassen. Dieses ist durch eine Verlängerung der Trainingsdauer, einer Erhöhung der Schwierigkeitsstufen oder Veränderung der Trainingsart möglich.

TRAININGSPULS

Um den Trainingspuls zu bestimmen können Sie wie folgt vorgehen. Bitte beachten Sie, dass es sich hierbei um die Richtwerte handelt. Wenn Sie gesundheitliche Probleme haben oder unsicher sind, wenden Sie sich an einen Arzt oder Fitnesstrainer.

01 Maximalpuls-Berechnen

Die Ermittlung des maximalen Pulswertes kann auf vielen unterschiedlichen Wegen erfolgen, da der Maximalpuls von viel Faktoren abhängig ist. Zur Berechnung nimmt mann gerne die Faust-Formel (Maximalpuls = 220 - Lebensalter). Diese Formel ist sehr allgemein gehalten. Sie wird in viele Heimsportprodukten verwendet, um den Maximalpuls zu bestimmen. Wir empfehlen Ihnen die Sally Edwards-Formel. Diese Formel berechnet den Maximalpuls genauer und berücksichtigt das Geschlecht, Alter und Körpergewicht.

Sally Edwards-Formel

Männer:

Maximalpuls = 214 - (0,5 x Alter) - (0,11 x Körpergewicht)

Frauen:

Maximalpuls = 210 - (0,5 x Alter) - (0,11 x Körpergewicht)

02 Trainingspuls-Berechnen

Der optimale Trainigspuls wird durch das Ziel des Trainings festgelegt. Dafür wurden Trainingszonen definiert.

Gesundheits - Zone: REKOM - Regeneration und Kompensation.

Geeignet für: Anfänger

Trainingsart: sehr leichtes Ausdauertraining

Ziel: Erholung und Förderung der Gesundheit. Aufbau der Grundkondition.

Trainingspuls = 50 bis 60% von dem Maximalpuls

Fettstoffwechsel - Zone: GA1 - Grundlagen - Ausdauertraining 1.

Geeignet für: Anfänger und Fortgeschrittene

Trainingsart: leichtes Ausdauertraining

Ziel: Aktivierung des Fettstoffwechsels (Kalorienverbrennung).

Verbesserung der Ausdauerleistung.

Trainingspuls = 60 bis 70% vom Maximalpuls

Aerobe - Zone: GA1/2 - Grundlagen - Ausdauertraining 1 bis 2.

Geignet für: Anfänger und Vortgeschrittene

Trainingsart: moderates Ausdauertraining

Ziel: Aktivierung des Fettstoffwechsels (Kalorienverbrennung),

Verbesserung der Aerobenleistung, Steigerung der Ausdauerleistung.

Trainingspuls = 70 bis 80% vom Maximalpuls

Anaerobe - Zone: GA2 - Grundlagen - Ausdauertraining 2

Geeignet für: Fortgeschrittene und Leistungsportler

Trainingsart: moderates Ausdauertraining oder Intervalltraining

Ziel: Verbesserung der Laktattoleranz, maximale Steigerung der Leistung.

Trainingspuls = 80 bis 90% vom Maximalpuls

Wettkampf - Zone: WSA - Laistung / Wettkampftraining

Geeignet für: Athleten und Hoch-Leistungsportler

Trainingsart: intensives Intervalltraining und Wettkampftraining

Ziel: Verbesserung der max. Geschwindigkeit und Leistung

Achtung! Das Training in dem Bereich kann zu der Überlastung des Herz-Kreislauf-Systems und gesundheitliche Schäden führen.

Trainingspuls = 90 bis 100% vom Maximalpuls

Beispielrechnung

Männlich, 30 Jahre alt und wiege 80 Kg. Ich bin Anfänger und möchte etwas Abnehmen und meine Ausdauerleistung steigern.

01: Maximal Puls - Berechnung

Maximalpuls = 214 - (0,5 x Alter) - (0,11 x Körpergewicht)

Maximalpuls = 214 - (0,5 x 30) - (0,11 x 80)

Maximalpuls = ca. 190 Schläge/Min

02: Trainingspuls-Berechnen

Durch meine Ziele und Trainingsgrad passt für mich die Fettstoffwechsel-Zone am besten.

Trainingspuls = 60 bis 70% von dem Maximalpuls

Trainingspuls = 190 x 0,6 [60%]

Trainingspuls = 114 Schläge/ Min

Nachdem Sie Ihren Trainingspuls für Ihre Trainingskondition oder Ziele ermittelt haben, können Sie mit dem Training beginnen. Die meisten Ausdauertrainingsgeräte von uns verfügen über Pulssensoren oder sind Pulsgurtkompatibel. Somit können Sie Ihren Puls während des Trainings überwachen. Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie sicherheitshalber Ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen: a. Puls-Messung auf herkömmliche Weise (Abtasten des Pulsschlages z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute).

b. Puls-Messung mit entsprechend geeigneten und geeichten Puls-Mess-Geräten (im Sanitäts-Fachhandel erhältlich).

c. Pulsmessung mit weiteren Produkten wie Pulsuhr, Smartphone....

HÄUFIGKEIT

Die meisten Experten empfehlen die Kombination von einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß, und körperliche Ertüchtigungen drei- bis fünfmal in der Woche. Ein normaler Erwachsener muß zweimal pro Woche trainieren um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern benötigt er mindestens drei Trainingseinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingseinheiten pro Woche.

GESTALTUNG DES TRAININGS

Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen: „Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“. In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich. Danach sollte das eigentliche Training „Trainings-Phase“ beginnen. Die Trainingsbelastung sollte nach dem Trainingspuls gestaltet werden. Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.

Beispiel - Dehnübungen für die Aufwärm/- und Abkühl-Phasen

Starten Sie Ihre Aufwärmphase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch. Bei den Übungen nicht übertreiben und nur soweit ausführen bis ein leichtes Ziehen zu spüren ist. Diese Position dann etwas halten. Wir empfehlen die Aufwärmübungen zum Abschluss des Trainings erneut durchzuführen und das Training mit Ausschütteln der Extremitäten zu beenden.

Greifen Sie mit der linken Hand hinter den Kopf an die rechte Schulter und ziehen Sie mit der rechten Hand etwas an der linken Armbeuge. Nach 20Sek. Arm wechseln.

Beugen Sie sich soweit wie möglich nach vorn und lassen Sie die Beine fast durchgestreckt. Zeigen Sie dabei mit den Fingern in Richtung Fußspitze. 2 x 20Sek.

Setzen Sie sich mit einem Bein gestreckt auf den Boden und beugen Sie sich vor und versuchen Sie den Fuß mit den Händen zu erreichen. 2 x 20Sek.

Knien Sie sich in weitem Ausfallschritt nach vorn und stützen Sie sich mit den Händen auf dem Boden ab. Drücken Sie das Becken nach unten. Nach 20 Sek. Bein wechseln.

MOTIVATION

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

STÜCKLISTE - ERSATZTEILLISTE

Artikel: CT6

Art.-Nr.: 2544

Stand der technische Daten: 01.07.2025

Stellmaß [cm]: L 117 x B 65 x H 154 cm

Trainingsplatzbedarf [m²]: 3,5

Gerätegewicht [kg]: 33,5

Benutzergewicht von max. [kg] 110

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100

EIGENSCHAFTEN HINWEISE

• Magnet - Brems - System

• ca. 7 kg Schwungmasse

• 15-stufige manuelle Rasterschaltung

- Handpulsmessung

- bewegliche Griffarme für vorwärts- und rückwärts Bewegung

- neigungsverstellbarer Pulsmessgriff

- Komfortable Sitzposition durch verstellbaren Sattel

• Niveau- Boden- Höhenausgleich

- Transportrollen

- Großes LCD Display mit digitaler Anzeige von: Zeit, Geschwindigkeit, Entfernung, ca. Kalorienverbrauch, Pulsfrequenz, ODO und Scan,

- Halterung für Smartphone /Tablet

- Eingabe von persönlichen Grenzwerten wie Zeit, Entfernung,

- ca. Kalorienverbrauch und Pulsobergrenze.

- Überschreitung der Grenzwerte wird angezeigt

Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an:

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Dieses Produkt ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Heimsportnutzung Klasse H/C.

Abb.- Nr.	Bezeichnung	Abmessung mm	Menge	Montiert an Abb. Nr.	ET Nummer
1	Grundrahmen 1 33-2544-01-SW
2	Stützrohr 1 1 33-2544-02-SW
3L	Verbindungsrohr links 1 7L+9L	33-2543-03-SW
3R	Verbindungsrohr rechts		1	7R+9R	33-2543-04-SW
4	Fußrohr vorne		1 1 33-2543-05-SW
5	Fußrohr hinten		1 1 33-2543-06-SW
6	Pulsgriff		1 2 33-2544-03-SW
6a	Pulsgriff unten	1 2+6		33-2544-04-SW
7L	Handgriff links		1	3L	33-2543-08-SW
7R	Handgriff rechts		1	3R	33-2543-09-SW
8	Fußhebelhalterung		2 9 33-2543-10-SW
9L	Fußhebel links	1 3L+8		33-2543-11-SW
9R	Fußhebel rechts		1 3R+8	33-2543-12-SW
10	Schlossschraube	M8x65	4	4+5	39-10001-SW
11	Stahllager		4 3 36-1321-18-BT
12	Federring	für M8	18	20+21	39-9864-SW
13	Unterlegscheibe gebogen	8//19	20	10+20	39-9966-SW
14	Hutmutter	M8	4 10		39-9900-SW
15	Sechskantschraube	M8x15	2	34	39-10247
16	Sechskantschraube	M8x55	2	3+9	39-10056-SW
17	Sechskantschraube	M10x45	4	47	39-10131-SW
18	Sechskantschraube	M10x50	2 8 39-10400-SW
19	Sechskantschraube	M6x45	2	38	39-10410-CR
20	Innensechskantschraube	M8x15	16	2,6+7	39-9823-SW
21	Lenker-Griffschraube		1 6 36-9211-16-BT
22	Selbstsichernde Mutter	M6	2	19	39-9861
23	Selbstsichernde Mutter	M8	2	16	39-9918-SW
24	Selbstsichernde Mutter	M10	6	17+18	39-10021-SW
25	Unterlegscheibe	10//20	6	17+18	39-9989-SW
26	Unterlegscheibe	8//16	2	16	39-9962-SW
27	Unterlegscheibe	8//32	2	15	39-10166
28L	Achsschraube	12"L	1 8 36-1320-07-BT
28R	Achsschraube	12"R	1 8 36-1320-08-BT
29	Federring	für 12"	2	28	36-9111-18-BT
30L	Selbstsichernde Mutter Links	12"L	1	28L	36-9111-19-BT
30R	Selbstsichernde Mutter Rechts	12"R	1	28R	36-9111-20-BT
31	Kreuzschlitzschraube	4.2x18	14	57,65+85	36-9111-38-BT
32	Wellscheibe 20//28 2 34 36-9217-31-BT
33	Wellscheibe 17//22 2 28 39-9918-22-BT
34	Griffachse 1 2+3 33-1321-12-SI
35	Pedalkurbel mit Riemenscheibe 1 1 33-2543-13-SW
36	Stahlager 14x10x10 4 9 36-1122-12-BT
37	Fuß höhenverstellbar 4 4+5 36-2543-07-BT
38	Transportrolle 2 4 36-9825212-BT
39	Griffstopfen 2 7 36-9111-25-BT
40	Distanzrohr	1 21 36-9613209-BT
41	Kabelschutz	1 6 36-9821-13-BT
42	Vierkantstopfen		4 9 36-9214-09-BT
43	Endstopfen 50	5 1,4+5		36-2543-09-BT
44	Kunststofflager	16x20x24	4	8	36-9111-12-BT
45	Kunststofflager		6	2+3	36-1122-16-BT
46	Endstopfen 28	2 3 36-1122-09-BT
47L	Fußschale links		1 9L 36-2543-05-BT
47R	Fußschale rechts		1 9R	36-2543-06-BT
48	Schraubenkappe	M8-14	4	15+16	36-9214-33-BT
49	Schraubenkappe M8-13		2 23 39-10409
50	Schraubenkappe 12 "-19		2 30 39-10402
51	Schraubenkappe	M10-17	4	24	36-9214-34-BT
52	Handgriffüberzug		2 7 36-9111-22-BT
53	Haltegriffüberzug		1 6 36-1801-06-BT
54	Griffabdeckung		1 6 36-9211-09-BT
55a	Widerstandsregulierung		1 2 36-2543-08-BT
55b	Abdeckung		1 2 36-1321-12-BT
56	Computer		1 2 36-2543-03-BT
57	Pulssensor		2 6+58	36-1321-11-BT
58	Pulskabel		2 56+57	36-2543-12-BT
59	Unterlegscheibe 4//10	4 67 39-10097
60	Verbindungskabel		1	56+74	36-1122-08-BT
61	Seilzug		1 55a+69	36-1321-09-BT
62	Kreuzschlitzschraube M4x12 4 56 39-10188
63	Unterlegscheibe gebogen 5//14		1	64	39-10111-VC
64	Kreuzschlitzschraube M5x45 1 55 39-10406
65	Flaschenhalterung		1 2 36-2403-07-BT
66	Unterlegscheibe 5//10		2	31	39-10111-SW
67	Kreuzschlitzschraube M4x12 4 86 36-9825339-BT
68	Kurbelabdeckung		2 85 36-2543-10-BT
69	Schwungmasse		1 87 33-1305-08-SI
70	Augenschraube M6x50		2 1+69	39-10000
71	U-Teil		2 70 36-9713-56-BT
72	Mutter M6		2 70 39-9861-VZ
73	Kreuzschlitzschraube 3x12 2 74 39-9909-SW
74	Sensor		1 1+60	36-1122-06-BT
75	Magnet		1 35 36-1122-23-BT
76	Achsmutter		2 87 39-9820
77	Flachriemen		1 35+69	36-2544-04-BT
78	Unterlegscheibe 23//38 1 35 36-9713-07-BT
79	Lagerschale		2 1 36-9713-01-BT
80	Kugellager 30/45		2 79 36-9713-02-BT
81	Lagerabdeckung 1 M22		1 35 36-9713-03-BT
82	Sechskantmutter M22		2 35 36-9713-05-BT
83	Unterlegscheibe 22//35 1 35 36-9713-04-BT
84	Lagerabdeckung 2 M23		1 35 36-9713-06-BT
85L	Verkleidung links		1	1+85R	36-2544-01-BT
85R	Verkleidung rechts		1	1+85L	36-2544-02-BT
86	Dekoreinleger		2 85 36-2543-04-BT
87	Schwungradachse		1 69 36-1302-16-BT
88	Kugellager		2 69 36-9211-19-BT
89	Magnetbügelachse		1 90 36-1122-21-BT
90	Magnetbügel		1 89 33-1305-10-SI
91	Unterlegscheibe	6//12	2	93	39-10013-VC
92	Federring für M6 2 93 39-9865-SW
93	Sechskantschraube M6x15 2 89 39-10120-SW
94	Sechskantschraube M5x60 2 90 36-1302-19-BT
95	Mutter M5 2 94 39-10012
96	Feder 1 1+90 36-9211-27-BT
97	Sattelschlitten 1 101 33-2544-05-SW
98	Sattel 1 97 36-9211-20-BT
99	Befestigungsteil	1 97 33-9211-08-SI
100	Sterngriffmutter		1 99 36-9211-19-BT
101	Sattelstützrohr		1 1+97 33-2544-06-SW
102	Unterlegscheibe	20//25	1	100	39-9989-CR
103	Vierkantstopfen		2 97 36-9211-23-BT
104	Kunststoffgleiter		1	1	36-102-16-BT
105	Sterngriffschraube		1	1	36-1302-15-BT
106	Achsmutter schmal		2 87 39-9820-SW
107	Maulschlüssel	13/14	1		36-1321-16-BT
108	Maulschlüssel	17/19	1		36-2466-16-BT
109	Multischlüssel 1	36-9107-28-BT
110	Innensechskantschlüssel	6	1		36-9107-27-BT
111	Innensechskantschlüssel	8	1		36-2543-14-BT
112	Montage- und Bedienungsanleitung		1		36-2544-05-BT

NOTIZEN

CONTENTS

Page Contents

Top-Sport Gilles GmbH

[M] - Key (Funktion):

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Respect!

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Gevaar:

Voor gebruik

Lees de gebruik-

saanwijzing!

BELANGRIJKE AANBEVELINGEN EN VEILIGHEIDSINSTRUCTIES

Stand technische gegevens: 01.07.2025

Afmetingen ca: [cm]: L 117 x B 65 x H 154 cm

Ruimtevereisten [m^2] : 3,5

Productgewicht ca. [kg]: 33,5

Belasting max. (Gewicht gebruiker) [kg]: 110

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100

EIGENSCHAPPEN

• Magnetisch remsysteem

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder

Reparaturen wenden Sie sich bitte an unsere Service Abteilung.

Top-Sports Gilles GmbH

Friedrichstrasse 55

D - 42551 Velbert

http://www.christopeit-sport.com

Tel.: [phone]

Fax: [phone]

[e-mail]

CHRISTOPEIT®

SPORT GERMANY
