BEDIENUNGSANLEITUNG F-WVC20 Ferrex

Deutsch ..... Seite 09

Français ...... Page 27

ORIGINALBETRIEBSANLEITUNG / MANUEL D'UTILISATION ORIGINAL / ORIGINELE GEBRUIKERSHANDLEIDING

KUNDENDIENST / SERVICE CLIENTS / KLANTENSERVICE

00800 4001 4001 (DE)

00800 4003 4003 (FR, NL, BE)

[e-mail]

1. Einleitung ....10
2. Gerätebeschreibung ....11
3. Lieferumfang....12
4. Bestimmungsgemäße Verwendung 13
5. Allgemeine Sicherheitshinweise....14
6. Restrisiken....15
7. Technische Daten 16
8. Auspacken....16
9. Aufbau / Vor Inbetriebnahme....17
10. In Betrieb nehmen .... 19
11. Elektrischer Anschluss ....21
12. Reinigung 22
13. Lagerung....23
14. Wartung 23
15. Entsorgung und Wiederverwertung......24
16. Störungsabhilfe....25
17. Konformitätserklärung 66

4

2

Erklärung der Symbole auf dem Gerät

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.
	Das Produkt entspricht den geltenden europäischen Richtlinien.
	Schutzklasse II: Dieser Nass-/Trockensauger ist doppelt isoliert und muss nicht an eine geerdete Steckdose angeschlossen werden.
	Wechselstrom.
	In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen.

1. Einleitung

Hersteller:

Scheppach GmbH

D-89335 Ichenhausen / Deutschland

Geehrter Kunde, Geehrte Kundin,

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung

- Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind.

Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

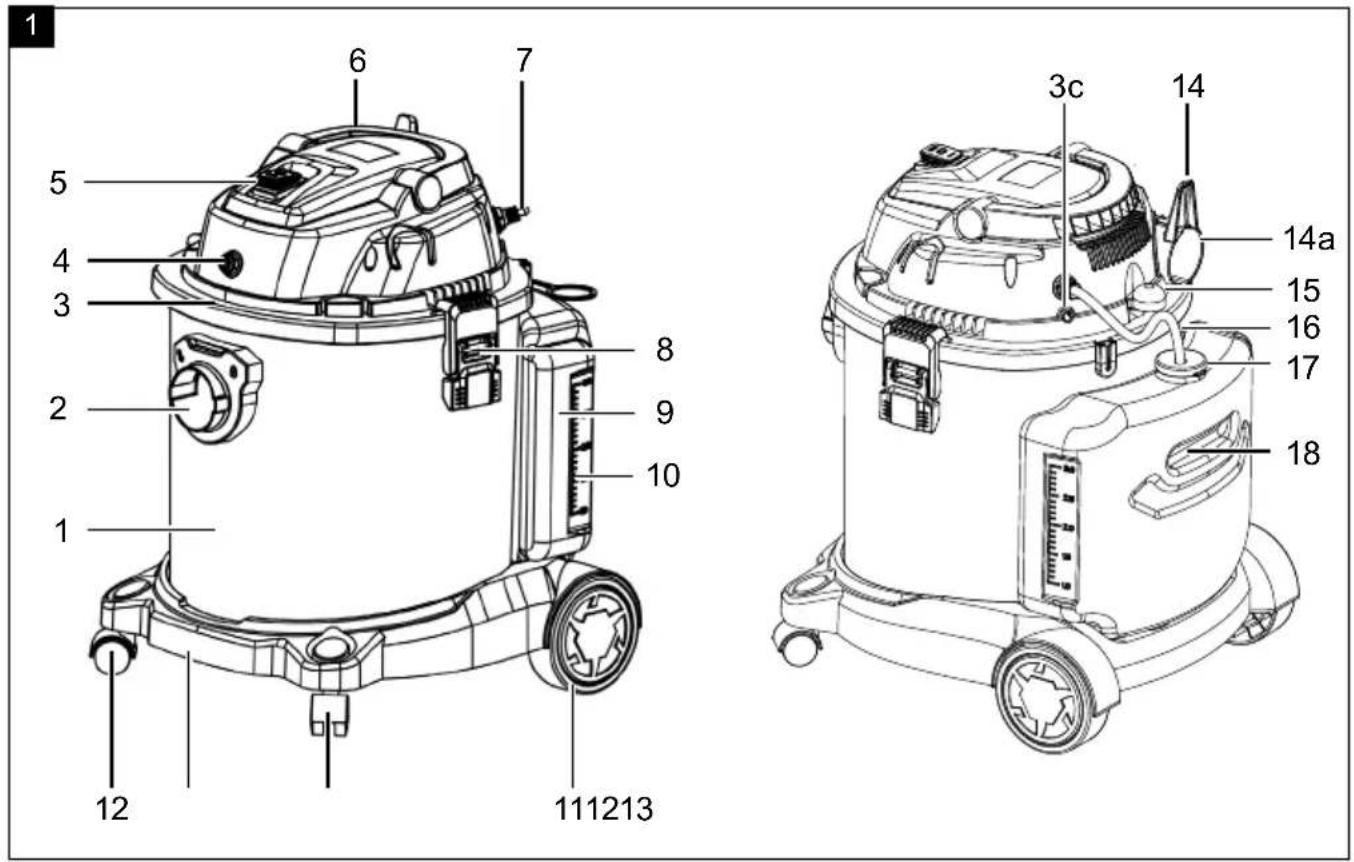

2. Gerätebeschreibung (Abb. 1, 2, 18)

1. Edelstahlbehälter
   1a. Wassertank Arretierung
2. Sauganschluss
3. Maschinenkopf mit Filterkorb
   3a. Filterkorb
   3b. Sicherheitsschwimmerventil
   3c. Netzanschlussleitung
4. Wasserkanalanschluss vom Saugrohr
5. Ein-/Ausschalter
6. Tragegriff
7. Wasserkanalanschluss vom Wassertank
8. Verriegelungshaken
9. Wassertank
10. Wassertank Füllstandsanzeige
11. Rad
12. Lenkrollen
    12a. Rollenaufnahmen
13. Radaufnahmeplatte
14. Kabelhalterung
    14a. Anschluss Blasfunktion
15. Anschluss Filterreinigungsfunktion
16. Wasserkanal am Wassertank
17. Wassertankdeckel
18. Tragegriff Wassertank
19. Hebel zur Sprühfunktion

20. Handgriff
    20a. Luftregulierung

21. Saugrohr

22. Absaugschlauch
23. Absaugschlauchanschluss
24. Wasserkanal am Absaugschlauch
25. Verlängerungsrohr
26. Waschdüse mit Hartflächenaufsatz
27. Polsterdüse
28. Bodendüse
29. Fugendüse
30. Schrauben
31. Schaumstofffilter
32. Papierfilterbeutel
33. Wassersprühdüse

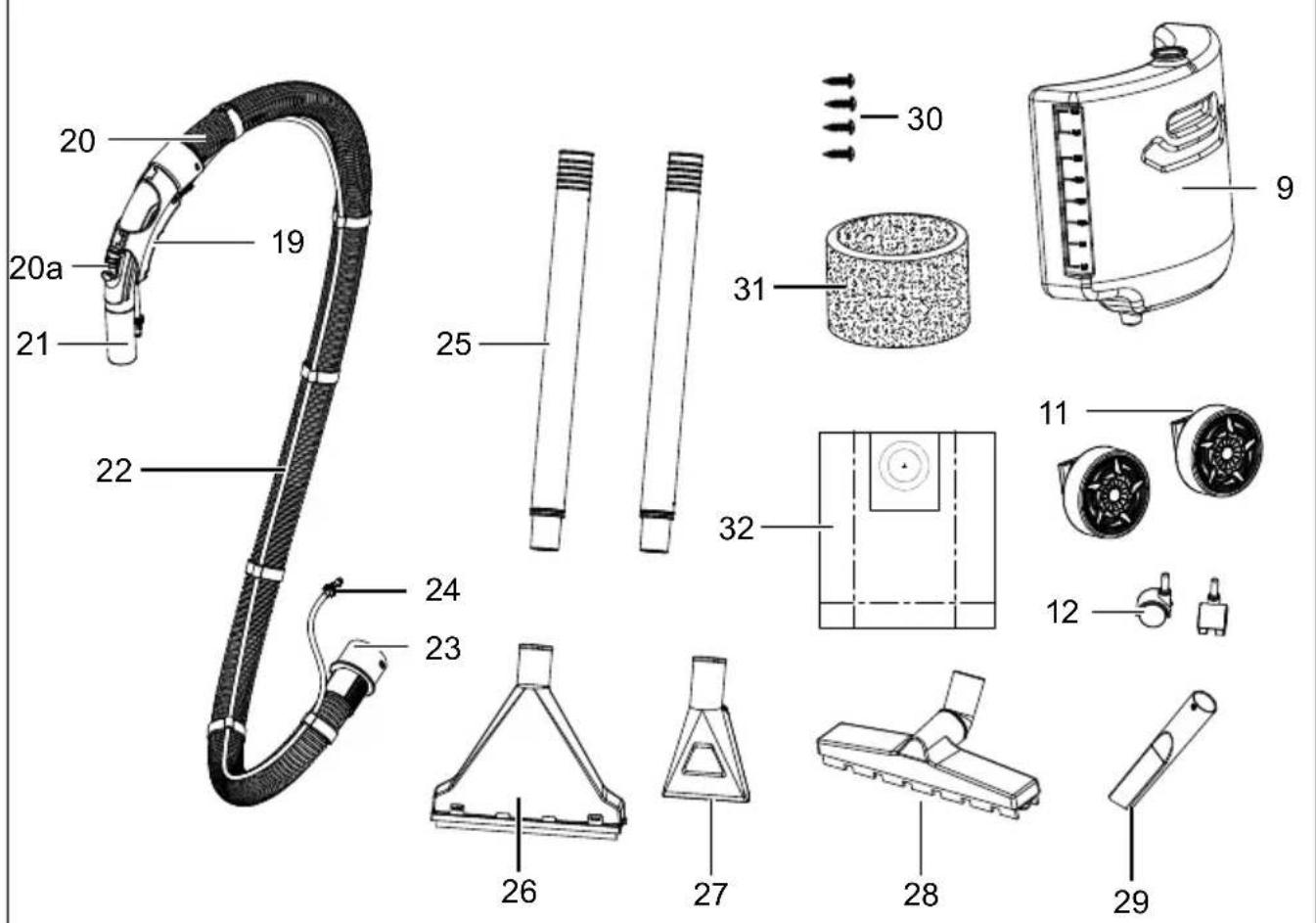

3. Lieferumfang (Abb. 2)

Waschsauger....1x
Wassertank....1x
Rad....2x
Lenkrollen 2x
Schrauben....4x
Absaugschlauch ....1x
Verlängerungsrohr....2x
Waschdüse mit Hartflächeneinsatz ....1x
Polsterdüse....1x
Bodendüse....1x
Fugendüse....1x
Schaumstoff-Filter 1x
Papierfilterbeutel ....1x
Polsterdüse 1x
Bedienungsanleitung....1x
Garantiekarte ....1x

4. Bestimmungsgemäße Verwendung

Das Gerät ist als Sprühextraktionssauger zur Reinigung von Teppichböden vorgesehen.

Das Gerät kann zusätzlich auch als Nass- und Trockensauger im häuslichen Bereich wie z. B. im Haushalt, im Hobbyraum, im Auto oder in der Garage, oder zum Absaugen von Wasser eingesetzt werden.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Das Aufsaugen von brennbaren, explosiven oder gesundheitsgefährdenden Stoffen ist verboten.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Die Maschine darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder ab 8 Jahren dürfen das Gerät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

5. Allgemeine Sicherheitshinweise

⚠ GEFAHR!

• Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.
• Netzstecker und Steckdose niemals mit feuchten Händen anfassen.
• Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen.
• Anschlussleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/ Elektro-Fachkraft austauschen lassen, um Gefährdungen zu vermeiden.
• Zur Vermeidung von Elektrounfällen empfehlen wir, Steckdosen mit vorgeschaltetem Fehlerstrom-Schutzschalter (max. 30 mA Nennauslöse-Stromstärke) zu benutzen.
• Vor allen Pflege- und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen.
• Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

⚠ Achtung!

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen mit dem Gerät nicht spielen.
• Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
  • Die Reinigung und Anwenderwartung dürfen von Kindern nicht ohne Aufsicht durchgeführt werden.
• Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr!
• Gerät nach jedem Gebrauch und vor jeder Reinigung/Wartung ausschalten.
• Brandgefahr. Keine brennenden oder glimmenden Gegenstände aufsaugen.
• Der Betrieb in explosionsgefährdeten Bereichen ist untersagt.
• Bei Schaumbildung oder Flüssigkeitsaustritt das Gerät sofort ausschalten oder den Netzstecker ziehen!
• Keine Scheuermittel, Glas oder Allzweckreiniger verwenden! Gerät niemals in Wasser tauchen.

Bestimmte Stoffe können durch die Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden! Nachfolgende Stoffe niemals aufsaugen:

• Explosive oder brennbare Gase, Flüssigkeiten und Stäube (reaktive Stäube)
• Reaktive Metall-Stäube (z.B. Aluminium, Magnesium, Zink) in Verbindung mit stark alkalischen und

sauren Reinigungsmitteln

• Unverdünnte starke Säuren und Laugen
• Organische Lösungsmittel (z.B. Benzin, Farbverdünner, Aceton, Heizöl).

Zusätzlich können diese Stoffe die am Gerät verwendeten Materialien angreifen.

⚠️ WARNING!

Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

6. Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung insgesamt beachtet werden.
• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführen des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden. Verwenden Sie das Einsatzwerkzeug, das in dieser Bedienungsanleitung empfohlen wird. So erreichen Sie, dass Ihre Maschine optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

7. Technische Daten

Netzspannung

220-240 V~ /50-60 Hz

Leistung 1600 W

Saugleistung 20000 Pa

Sprühdruck ca. 3 bar

Fördermenge 0,5 l/min

Schutzklasse II

Schutzart IPX4*

Schmutzwasserbehälter Kapazität 20 l

Wasserbehälter Kapazität 4,5 l

Gewicht 6,8 kg

* Spritzwassergeschützt von allen Seiten

Technische Änderungen vorbehalten!

8. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

⚠️ WARNING!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Aufbau / Vor Inbetriebnahme

⚠️ ACHTUNG!

Stellen Sie vor dem Gebrauch sicher, dass das Gerät korrekt und vollständig montiert ist.

Auspacken (Abb. 1, 2)

- Entriegeln Sie die Verriegelungshaken (8) und entfernen Sie den Maschinenkopf mit Filterkorb (3). Das Zubehör befindet sich im Edelstahlbehälter (1). Nur die Verlängerungsrohre (25) befinden sich außerhalb des Edelstahlbehälters (1) in der Verpackung. Entfernen Sie sämtliches Zubehör aus dem Edelstahlbehälter (1).

Montage der Rollenaufnahmen (11 + 12) (Abb. 3)

1. Stellen Sie den Edelstahlbehälter (1) auf den Kopf. (Der Maschinenkopf mit Filterkorb (3) muss entfernt werden.)
2. Schieben Sie die Räder (11) in die dafür vorgesehenen Aussparungen an der Radaufnahmeplatte (13) und verschrauben Sie diese mit den Schrauben (30).

Montage der Lenkrollen (12) (Abb. 3)

1. Drücken Sie die zwei Lenkrollen (12) in die dafür vorgesehenen Löcher der Rollenaufnahmen (12a).

Montage des Maschinenkopfes mit Filterkorb (3) (Abb. 8)

1. Setzen Sie den Maschinenkopf mit Filterkorb (3) auf den Edelstahlbehälter (1).
2. Sichern Sie den Maschinenkopf (3) mit den Verriegelungshaken (8). Achten Sie bei der Montage des Maschinenkopfes mit Filterkorb (3) darauf, dass die Verriegelungshaken (8) richtig einrasten. Der Wasserkanalanschluss (4) muss über dem Sauganschluss (2) liegen.

Montage der Schaumstofffilter (31) (Abb. 5, 6)

Verwenden Sie das Gerät niemals ohne Filter! Stellen Sie immer sicher, dass die Filter korrekt montiert sind.

Schaumstofffilter (31) montieren

1. Stülpen Sie den Schaumstofffilter (31) über die Filterkorb (3a).
2. Verwenden Sie nur trockene Schaumstofffilter (31), um ein Einreißen zu vermeiden.

Montage des Papierfilterbeutels (32) (Abb. 7)

Zum Saugen von feinem, trockenem Schmutz wird empfohlen, zusätzlich einen Papierfilterbeutel (32) zu verwenden.

1. Den Papierfilterbeutel (32) über die Saugöffnung im Edelstahlbehälter (1) schieben.
   Der Papierfilterbeutel (32) ist nur zum Trockensaugen geeignet. Der Papierfilterbeutel (32) erleichtert die Entsorgung des abgesaugten Staubes.

Befüllen des Wassertanks (Abb. 15)

Der Wassertank (9) kann zum Befüllen abgenommen werden oder auch direkt am Gerät gefüllt werden.

1. Befüllen Sie den Wassertank (9) durch die Öffnung am Wassertankdeckel (17) mit klarem Wasser (max. 4,5L). Achten Sie auf die Füllstandsanzeige am Wassertank (10).
2. Setzen Sie dem Wassertank bei starken Verschmutzungen oder Flecken, etwas Reinigungsmittel z.B. Teppich- und Polsterreiniger (beachten Sie hierzu die Herstellerangaben) zu.

Montage des Wassertanks (Abb. 4)

1. Nehmen Sie den Wassertank (9) am Tragegriff (18) und setzen Sie diesen in die Öffnungen der Radaufnahmeplatte (13).
2. Drücken Sie nun den Wassertank (9) gegen die Arretierung (1a) bis dieser einrastet.

Absaugschlauch montieren (Abb. 10)

1. Schließen Sie den Absaugschlauch (22) an den entsprechenden Anschluss, je nach gewünschter Anwendung, am Nass- und Trockensauger an.

Staubsaugen (Abb. 10)

1. Schließen Sie den Absaugschlauch (22) an den Sauganschluss (2) an.
2. Schieben Sie dazu den Absaugschlauchanschluss (23) mit den beiden Nippeln in den Sauganschluss (2).
3. Setzen Sie die beiden Nippel in die Vertiefungen ein. In der Endposition den Absaugschlauch (22) im Uhrzeigersinn drehen.

Blasen (Abb. 11)

1. Schließen Sie den Absaugschlauch (22) an den Anschluss mit Blasfunktion (14a) an.
2. Schieben Sie den Absaugschlauchanschluss (23) mit den beiden Nippeln in den Anschluss mit Blasfunktion (14a).
3. Setzen Sie die beiden Nippel in die Vertiefungen ein. In der Endposition den Absaugschlauch (22) im Uhrzeigersinn drehen.

Verlängerungsrohre (25), Absaugschlauch (22) und Düsen (26, 27, 28, 29) montieren (Abb. 10, 13)

1. Stecken Sie die Verlängerungsrohre (25) zusammen.
2. Verbinden Sie das zusammengesteckte Verlängerungsrohr mit dem gekrümmten Ende des Absaugschlauchs (21).
3. Montieren Sie eine der entsprechenden Düsen (26, 27, 28, 29) an das Ende des Verlängerungsrohres (25) oder das gekrümmte Ende des Saugrohres (21).

Wasserkanäle (16, 24, 25) montieren (Abb. 12, 13)

1. Schieben Sie dazu das Ende des jeweiligen Wasserkanals (16, 24,) mit den beiden Nippeln in den Wasserkanalanschluss (4, 7).
2. Setzen Sie die beiden Nippel in die Vertiefungen ein. In der Endposition den Wasserkanal (16, 24) im Uhrzeigersinn drehen. (Abb. 12, 13).
3. Schieben Sie das Ende des Wasserkanals vom Ende des Verlängerungsrohres (25) oder das gekrümmte Ende des Saugrohres (21) mit den beiden Nippeln in die Vertiefungen an eine der entsprechenden Düsen (26, 27, 28, 29).
4. In der Endposition den Wasserkanal im Uhrzeigersinn drehen. (Abb. 13).

10. In Betrieb nehmen

Warnung! Schalten Sie das Gerät aus, wenn beim Nasssaugen mit der Abluft Flüssigkeit oder Schaum austritt.

Ein-/Ausschalten (Abb. 11)

1. Stecken Sie den Netzstecker des Gerätes ein.
2. Betätigen Sie den Ein-/Ausschalter (5):
   • Schalterstellung 0: Aus
   • Schalterstellung I: Ein
   • Schaltstellung II: Ein + Sprühfunktion

Waschfunktion einschalten (Abb. 19)

1. Schalten Sie das Gerät mit der Sprühfunktion ein (siehe Ein-/Ausschalten)
2. Drücken Sie den Hebel zur Sprühfunktion (19)

Luftregulierung (Abb. 19)

Das Gerät verfügt über ein Luftregulierung (20a) womit die Saugleistung eingestellt werden kann.

1. Verschieben Sie hierzu am Handgriff (20) die Luftregulierung (20a) bis die gewünschte Luftregulierung erreicht ist.

Nasssaugen

• Verwenden Sie zum Nasssaugen den Schaumstofffilter (31).
• Stellen Sie sicher, dass der Schaumstofffilter (31) korrekt montiert ist.
• Ist der Edelstahlbehälter (1) voll, schließt das Sicherheitsschwimmerventil (3b) die Saugöffnung und der Saugvorgang wird unterbrochen.

⚠️ Achtung!

Das Gerät ist nicht zum Absaugen von brennbaren Flüssigkeiten geeignet. Verwenden Sie zum Nassau-gen nur den mitgelieferten Schaumstofffilter (31).

Waschsaugen (Abb. 18)

Benutzen Sie zum Waschsaugen ausschließlich die Waschdüse mit Hartflächenaufsatz (26) oder die Pols- terdüse (27).

Verwenden Sie zum Nasssaugen den Schaumstofffilter (31). Stellen Sie sicher, dass dieser korrekt mon-tiert ist.

1. Befüllen Sie den Wassertank (9).
2. Ziehen (nicht drücken!) Sie die Düse (26, 27) in Bahnen über den Teppichboden / das Polster. Lassen Sie die Bahnen etwas überlappen um eine gründliche Reinigung zu gewährleisten.
3. Drücken Sie den Hebel zur Sprühfunktion (19) am Handgriffteil, um die Sprühfunktion einzuschalten.
4. Entleeren Sie den Edelstahlbehälter (1) sofort nach dem Absaugen, da er nicht zum Aufbewahren von Flüssigkeiten konstruiert ist.

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen.

Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Anschlussart Y

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Beim Einphasen-Wechselstrommotor empfehlen wir, für Maschinen mit hohem Anlaufstrom (ab 3000 Watt), eine Absicherung von C 16A oder K 16A!

12. Reinigung

⚠️ WARNING!

Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen!

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
• Nehmen Sie den Wassertank und den Motorkopf ab und leeren Sie nach jedem Betrieb den Wassertank (9) und den Edelstahlbehälter (1).
• Waschen Sie den Schaumstofffilter (31) mit lauwarmem Wasser und Seife aus und lassen Sie sie an der Luft trocknen.
• Spülen Sie die Wasserkanäle (16, 24) mit klarem Wasser durch und entleeren Sie diese im Anschluss.
• Ersetzen Sie einen vollen Papierfilterbeutel
• Reinigen Sie das Gerät nur mit einer weichen Bürste oder einem leicht feuchten Tuch.

Filterreinigungsfunktion (Abb. 20 + 5)

Beim Saugen von feinen Stäuben kann es vorkommen, dass sich Filter zusetzen und die Saugleistung spürbar abnimmt.

Zum Reinigen der Filtergehen Sie wie folgt vor.

1. Schalten Sie den Ein-/Ausschalter (5) auf Schalterstellung (I).
2. Stecken Sie nun das Saugrohr (21) auf den Anschluss der Filterreinigungsfunktion (15) und drücken dieses nach unten. Durch den entstandenen Unterdruck wird der Filter freigeblasen.
3. Wiederholen Sie den Vorgang gegebenenfalls.

13. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C.

Bewahren Sie das Werkzeug in der Originalverpackung auf. Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

• Wickeln Sie die Netzanschlussleitung (3c) um die Kabelhalterung (14).
• Auf der Oberseite der Radaufnahmeplatte (13) befinden sich zwei Vertiefungen an welcher die Verlängerungsrohre (25) zur Lagerung angebracht werden können.
• Auf der Oberseite des Maschinenkopfes (3) befinden sich vier Vertiefungen an welcher die Waschdüse mit Hartflächenaufsatz (26), die Polsterdüse (27), die Bodendüse (28) und die Fugendüse (29) zur Lagerung angebracht werden können.

14. Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Schaumstofffilter, HEPA-Filter, Papierfilterbeutel

* nicht zwingend im Lieferumfang enthalten!

Eine elektronische Version dieser Bedienungsanleitung erhalten Sie bei Ihrem Servicepartner.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Geben Sie bei Rückfragen bitte folgende Daten:

• Stromart des Motors
- Daten des Maschinen-Typenschildes
- Daten des Motor-Typenschildes

15. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:
• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe).
• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.
• Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei diesem abgeben oder einer anderen autorisierten Sammelstelle in Ihrer Nähe zuführen.
• Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.
• Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.
• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

16. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung Mögliche Ursache Abhilfe
Motor läuft nicht	Überprüfen Sie, ob der Netzstecker eingesteckt ist?	Stecken Sie die Netzstecker wieder in die Steckdose ein.
	Überprüfen Sie, ob die Steckdose Strom hat?	Steckdose, Netzanschlussleitung,Leitung, Stecker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann
	Überprüfen Sie, ob der Staubsauger Ein/- Ausschalter eingeschaltet ist	Ein/- Ausschalter einschalten.
	Ein-/Ausschalter defekt	Reparatur durch KundendienstKohlebürsten abgenutzt
	Motor defekt
Geringe oder fehlende Saugleistung	Luftregulierung am Handgriff geöffnet Luftregulierung schließen
	Saugschlauch oder Düsen verstopft	Schalten Sie den Staubsauger aus um Verstopfungen und Blockierungen zu beseitigen.
	Behälter offen Behälter schließen
	Behälter oder Staubbeutel voll	Behälter entleeren / Staubbeutel tauschen
	Filter voll oder zugesetzt Filter entleeren, reinigen oder ersetzen
	Schwimmer im Filterkorb bewegt sich nicht	Schwimmer freimachen
Schwimmer schaltet das Gerät nicht ab	Schwimmer im Filterkorb bewegt sich nicht	Schwimmer freimachen
Staub oder Schmutz wird aus dem Gerät geblasen	Filter fehlt oder nicht korrekt montiert	Fehlenden Filter einsetzen oder korrekten Sitz des Filters prüfen
Wasserkanal un-dicht	Wasserkanäle nicht richtig verbunden	Wasserkanäle richtig anschließen und arretieren
	Dichtring fehlt oder porös Dichtring einsetzen / ersetzen

Geringe oder gar keine Sprühleistung	Wasserkanal verstopft Wasserkanal reinigen
	Wasserkanal geknickt Knicken des Wasserkanals vermeiden
	Sprühmittelpumpe defekt Reparatur durch Kundendienst
Aus der Sprühdüse kommt nur Luft	Wassertank leer Wassertank auffüllen
	Wasserkanal steckt nicht im Wasser-tank	Wasserkanal richtig montieren

Table des matières: Page:

DIN 57113 / VDE 0113

7. Technische gegevens

Netspanning 220-240 V\~ / 50-60 Hz

Vermogen 1600 W

Zuigvermogen 20000 Pa

Spuitdruk ca. 3 bar

Beschermingsklasse II

EU-Konformitätserklärung

Originalkonformitätserklärung

DE	erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article
NL	verklaart hierbij dat het volgende artikel voldoet aan de daar-op betrekking hebbende EU-richtlijnen en normen

Marke / Brand / Merk: Ferrex

Art.-Bezeichnung: SPRÜHEXTRAKTIONSSAUGER - F-WVC20

Nom d'article: INJECTEUR/EXTRACTEUR - F-WVC20

Typeaanduiding: SPROEI-EXTRACTIEREINIGER - F-WVC20

Art.-Nr. / Art. no. / Artikelnr.: 1020311, 3008856, 5014560, 2101847

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 18.07.2024

i.V. Yandores P.

Signature / Andreas Pecher / Head of Project Management

First CE: 2024

Nachdruck oder Vervielfältigung (ganz oder auszugsweise) nur mit Genehmigung von: Reproduction ou duplication (en tout ou en partie) uniquement avec l'autorisation de: Reproductie of vermenigvuldiging (geheel of gedeeltelijk) alleen met toestemming van:

Scheppach GmbH

Günzburger Str. 69

89335 Ichenhausen

Germany

2024

Diese Veröffentlichung, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Cette publication, y compris toutes ses parties, est protégée par le droit d'auteur. Deze publicatie, inclusief alle onderdelen, is auteursrechtelijk beschermd.

Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung von Firmenname unzulässig und strafbar.

Dies gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen.

Hergestellt von / Serviceadresse:
