BEDIENUNGSANLEITUNG 39029 Märklin

Modell der Schnellzug-Dampflokomotive 18 314

39029

Inhaltsverzeichnis	Seite
Hinweise zur Inbetriebnahme 5
Sicherheitshinweise	8
Wichtige Hinweise 8
Funktionen	8
Schaltbare Funktionen 9
Parameter/Register	24
Ergänzendes Zubehör 26
Betriebshinweise	28
Wartung und Instandhaltung 32
Ersatzteile	39
Garantie	43

Dieses Modell ist größer als das übliche Lichtraumprofil. Vor allem in Kurven schwenkt das Modell sehr weit aus. Überprüfen Sie daher vor dem ersten Einsatz, ob dieses Modell ohne Berührung von Signalen, Oberleitungsmasten, Brückengeländer, Tunnelportale etc. auf Ihrer Anlage betrieben werden kann.

Bedingt durch die vorbildgerechte Ausführung dieses Modells sind sehr hohe Forderungen an die Präzision und Ausführung des verwendeten Gleismaterials gestellt. Während das Märklin C- oder K-Gleis diesen Anforderungen genügt, sind beim M-Gleis diese Voraussetzungen wegen größerer Toleranzen, bedingt durch jahrelangen Betrieb, nicht immer gegeben. Daher können in diesen Fällen bei extrem langsamer oder schneller Fahrt über die Weichen Betriebsprobleme nicht ausgeschlossen werden.

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin AC, Märklin Delta, Märklin Digital oder DCC) eingesetzt werden.
• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• Verbaute LED's entsprechen der Laserklasse 1 nach Norm EN 60825-1.

Wichtige Hinweise

• Den aktuellsten Stand dieser Bedienungsanleitung finden Sie online auf www.maerklin.de auf der Seite zum Produkt unter „Downloads“.
• Die Bedienungsanleitung und die Verpackung sind Bestandteile des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.
• Entsorgung: www.maerklin.com/en/imprint.html
• Allgemeiner Hinweis zur Vermeidung elektromagnetischer Störungen:

Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist ein permanenter, einwandfreier Rad-Schiene-Kontakt der Fahrzeuge erforderlich. Führen Sie keine Veränderungen an stromführenden Teilen durch.

Funktionen

• Mfx-Technologie für Mobile Station / Central Station Name ab Werk: 18 314 DR-DDR
• Adresse ab Werk: MM 18 / DCC 03
• Automatische Systemerkennung mit Priorität auf mfx. (Priorität 2: DCC / Priorität 3: MM)
• Einzelne Protokolle können über den Parameter CV 50 deaktiviert werden.
• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzögerung (ABV), Höchstgeschwindigkeit): über Control Unit, Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
• Diverse schaltbare Funktionen.
• Spielmodus Lokführer
• Weiterführende Erläuterungen zum Spielmodus finden Sie in der ergänzenden Anleitung (beiliegend).
• Im Analogbetrieb stehen nur die Fahr- und Lichtwechselfunktionen zur Verfügung.

Schaltbare Funktionen		G021	MS I1	MS II2	CS I	CS II/III
Spitzensignal F0
Rauchgenerator F1 7
Betriebsgeräusch3	F2		5
Geräusch: Lokpfeife lang F3 4
ABV, aus F4 2
Geräusch: Bremsenquietschen aus F5 6
Führerstandsbeleuchtung F6 3
Spitzenlicht, 2 x rot F7 8
Triebwerksbeleuchtung F8 1
Geräusch: Luftpumpe F9
Geräusch: Dampf ablassen F10
Geräusch: Wasserpumpe F11
Geräusch: Injektor F12
Geräusch: Öl in den Brennraum F13
Geräusch: Rangierpfiff F14
Geräusch: Bremsenquietschen an4	F15
Geräusch: Öl nachfüllen	F16
Geräusch: Wasser nachfüllen	F17

Schaltbare Funktionen		6021	MS I1	MS II2	CS I	CS II/III
Geräusch: Sand nachfüllen	F18
Geräusch: Sanden F19
Rangierlicht	F20
Rangierlicht + Rangiergang	F21
Geräusch: Generator	F22
Geräusch: Generator + Spitzensignal	F23
Geräusch: Schienenstöße	F24
Geräusch: Sicherheitsventil	F25
Geräusch: Ankuppeln / Abkuppeln	F26

^1 Die Zahl entspricht der Tastennummer auf dem Gerät.

^2 Funktionen ab F16 sind erst ab MS2 Softwareversion 3.55 möglich.

^3 mit Zufallsgeräuschen

4 Nur für „Spielewelt“; nicht verschieben (nicht mappen).

Safety Notes

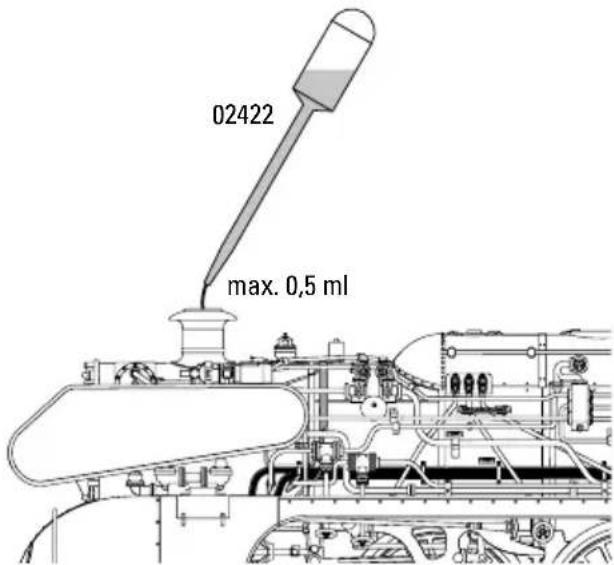

Der Rauchgenerator schaltet aus Sicherheitsgründen automatisch nach 5 Minuten ab.

Es dürfen sich maximal 0,5 ml Rauchöl im Rauchgenerator befinden.

Die Rauchölmenge von 0,5 ml reicht für ca. 3 Zyklen mit jeweils 5 Minuten.

Erst wenn das eingefüllte Rauchöl verbraucht ist dürfen 0,5 ml Rauchöl (= 1 Pipettenhub mit der beigefügten Pipette) nachgefüllt werden, damit ein Überlauf verhindert wird.

02422 max. 0,5 ml

Verstellbarer Tenderabstand. In Werksauslieferung langer Tenderabstand eingestellt. Zum Verpacken den langen Tenderabstand einstellen!

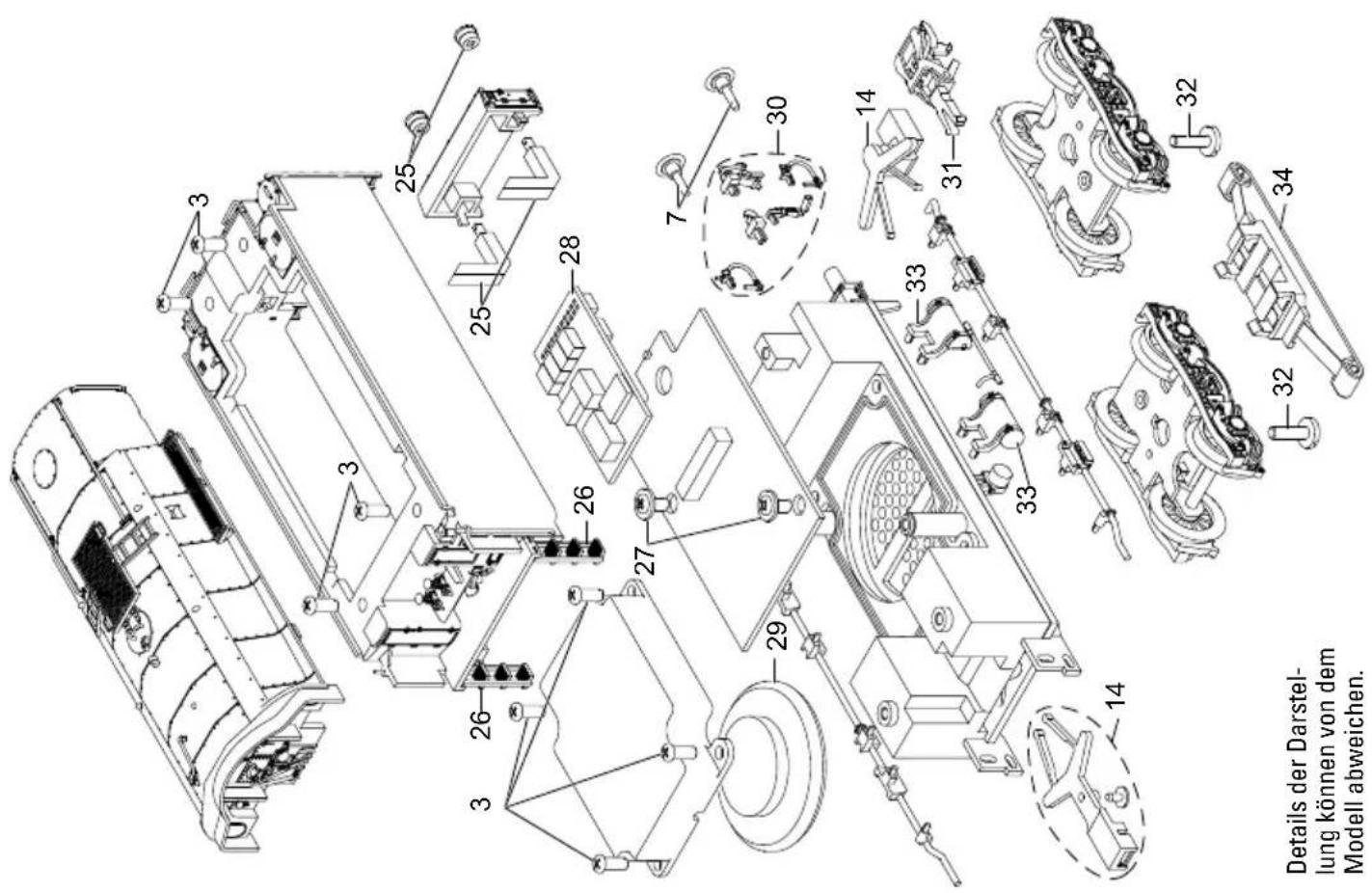

Details der Darstellung können von dem Modell abweichen.

Details der Darstellung können von dem Modell abweichen.

1 Windleitbleche E356 295
2 Motor E264 215
3 Schraube E269 996
4 Rauchgenerator E349 206
5 Lampenringe, Lampengläser E356 296
6 Beleuchtung vorne E349 149
7 Puffer E318 613
8 Kupplung, Schläuche, Signalhalter E356 298
9 Handrad, Pumpe, Behälter E356 299
10 Triebwerkslampen E349 354
11 Ventile, Kessel, Pumpe E356 304
12 Indusi E349 097
13 Kupplungsfeder	—
14 Kupplungsdeichseln	E356 305
15 Schraube	E253 886
16 Haftreifen	E656 520
17 Feder	E329 349
18 Kuppelstangen	E356 306
19 Sechskantansatzschraube	E349 114
20 Sechskantansatzschraube	E258 804
21 Vorlaufdrehgestell E349 093
22 Schraube E349 094
23 Nachlaufgestell	E349 096
24 Schraube E266 679
25 Lampen komplett	E356 307
26 Aufstieg rechts + links	E419 719
27 Schraube	—
28 Decoder	419 579
29 Lautsprecher	E284 096
30 Haken, Schläuche	E356 316
31 Kurzkupplung	E357 874

32 Schraube E257 305
33 Luftbehälter	E419 721
34 Schleifer	E395 544
Verkleidung, Schläuche, Kupplung	E349 387
Kolbenstangenschutzrohre	E356 318

Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten.

Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin-Reparatur-Service repariert werden.

Unabhängig von gesetzlichen Gewährleistungsansprüchen gewährt die Firma Gebr. Märklin & Cie. GmbH beim Kauf dieses Produkts von einem offiziellen Märklin-Fachhändler eine freiwillige Herstellergarantie von 24 Monaten ab Kaufdatum (maximal 60 Monate ab Katalogaustritt) gemäß den Bedingungen unter www.maerklin.de/garantie

An dieser Lokomotive ist die Kurzkupplung aus 72000 (E357874) montiert.

Wir empfehlen an den zu kuppelnden Wagen ebenfalls die Kurzkupplung aus 72000 zu montieren.
