BEDIENUNGSANLEITUNG Royal Flush Eco 75 Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Its Herz Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichn Schaden vorzubeugen. Fur Schaden, die durch Missachtung der Hinweise und unsachgemieten Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Sicherheitschinweise 4

Montage 6

Bedienung 15

Reinigung und Pflege 17

Fehlerbehebung 19

Produktdatenblatt 20

Hinweise zum Umweltschutz 34

Hinweise zur Entsorgung 34

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.
  Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualifizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie safer, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihr Haushalt entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren)dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer effizient arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät gemeinschaft in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein Offenes Feuer.
• Falls das Gerät nicht normal Funktioniert, wenden Sie sich an den Hersteller oder einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen)dürfen das Gerät nur benutzten, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualifizierten Person ersetzt werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere Brennstoffe verbrennen, muss eine ausreichende Belüfung des Raumes vorhanden sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberfläche kann während des Betriebs heißt werden.

Wichtige Hinweise zur Installation

Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für Geräte, die nur die Luft in den Raum zürückführten).
- Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

WARNING

Vergiftungsgefahr durch zusückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird.

Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr können damit in die Wohnräume zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft zirkulieren kann.
• Ein Zuluft-/Abluftmauerkosten reicht nicht aus, um die Einhaltung des Grenzwertes sicherzustellen.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/ Abluftmaerkasten die zur Verbrennung benöttige Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamtten Luftungsverbund des Hauses beurteilen. Er kann ihren gegebenenfalls die notigen Maßnahme zur Belüfung nennen.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Wichtige Hinweis zur Demontage des Geräts

Die DemontageGLEicht der Installation/Montage in umgekehrter Reihenfolge.
- Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.

MONTAGE

Bei der Montage muss der Mindestabstand zwischen Kochfeld und Haube exaktingeingehalten und die Schritte und die zusätzlichen Hinweise beachtet werden.

Bei der Ausführung der Abluft ins Freie (A- siehe auch Montagehinweise), werden die Dämpfe über einen am Anschlussring befestigten Abluftschlauch abgesaugt.

Der Durchmesser des Ablufschlauches muss dem des Anschlussringes entsprechen. Wird ein Rauch-Rückschlagventil eingesetzt oder geplant, ist zu prufen, ob es sich nach dem Einbau des Ablufschlauches frei öffnen und schliebenläst. Die Dunstabzugshaube kann mit einer (oben) oder zwei (oben und hinten) Dunstabzugsoffnungen ausgestattet werden.

Die Haube wird in der Regel zunachst für die Verwendung der oberen Dunstabzugsoffnung als Dunstabzugshaube ausgerüstet. Nicht besteht Öffnungen müssen mit einer Kunststoffabdeckung versehen sein. Diese Kunststoffabdeckung lasst sich durch ein einfaches Drehen gegen den Uhrzeigersinn abnehmer und optional auf eine andere Öffnung, die nicht besteht wird, platzieren.

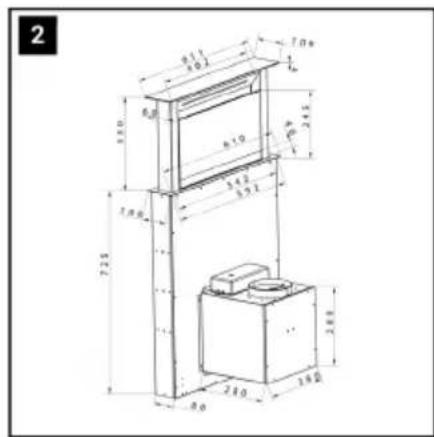

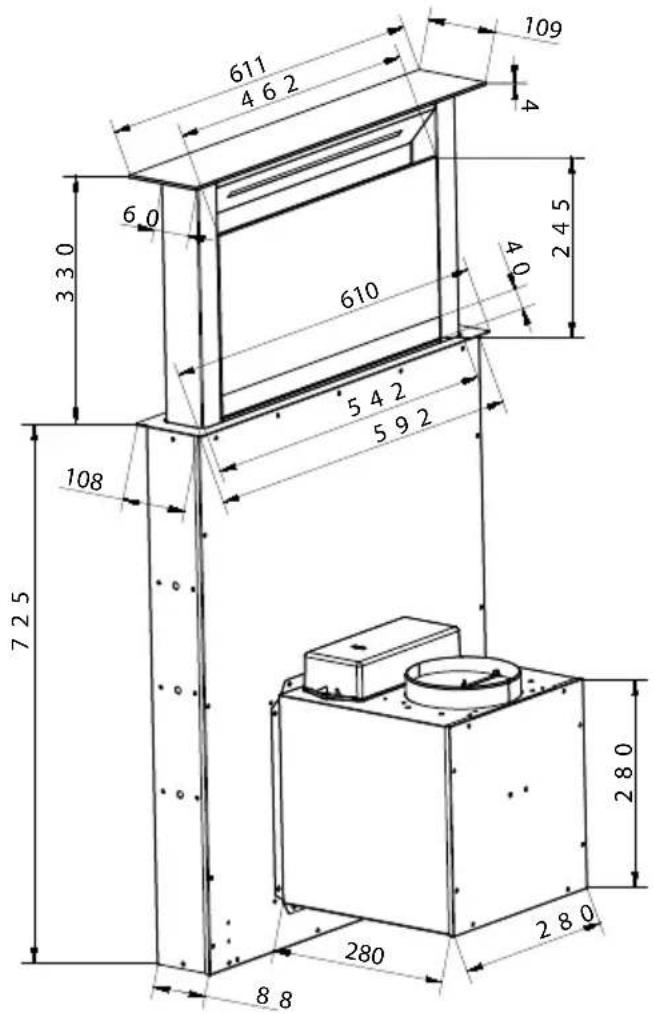

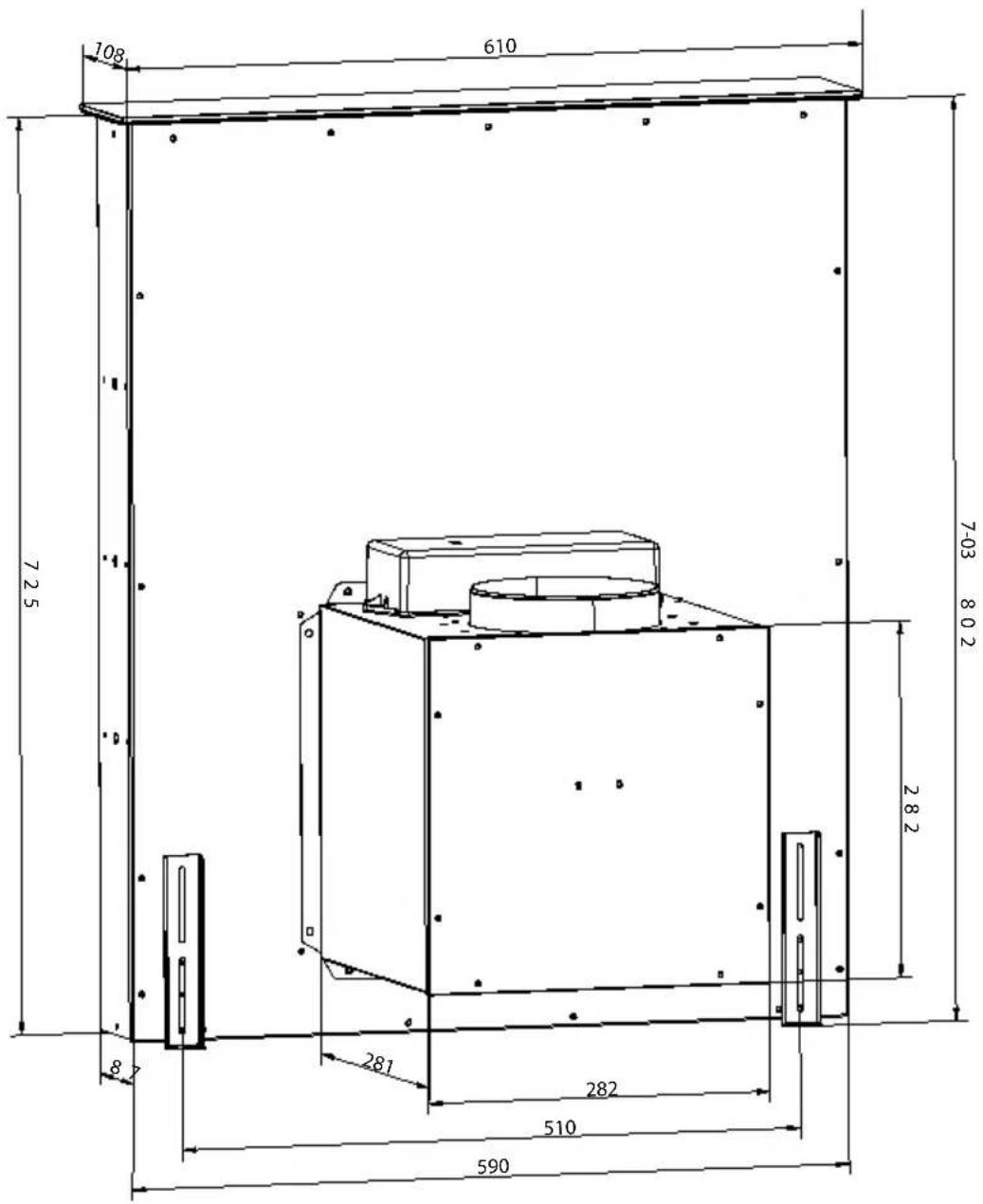

Abmessungen (10046282, 10046233, 10046235, 10046236)

Verwendung der Dunstabzugshaube als Ablufthaube (mit Abluft nach außen)

Wenn die Dunstabzugshaube werkseitig mit einem Aktivkohlefilter ausgestellt ist, muss dieser entfernt werden. Dies ist nur sinnvoll, wenn Sie ihre Abzugshaube im Umluftbetrieb verwenden.

Umbau der Dunstabzugshaube zur Umlufthaube

Wenn Sie eine entsprechend montierte Haube als Umlufthaube verwenden möhen, müssen Sie den/die Aktivkohlefilter vor dem Einsatz der Haube am Lüftermotor montieren. Die Aktivkohlefilter sind bei einigen Modellen im Lieferumfang enthalten. Andernfalls müssen Sie den/die Aktivkohlefilter bei dem Lieferanten ihrer Dunstabzugshaube kaufen.

Stromanschluss

Prufen Sie vor dem Anschluss der Dunstabzugshaube, ob die auf dem Typenschild (V) angegebene Spannung mit der Netzspannung in Ihrer Wohnung übereinstimmt. Installieren Sie das Gerät niemals, wenn die Angaben auf dem Typenschild nicht mit ihrer Netzspannung übereinstimmen. Das Typenschild befindet sich im Inneren des Gerätes, hinter dem Fetffilter.

Wenn das Gerät nicht mit einem Anschlussstecker ausgestellt ist, ist ein zweipoliger Schalter, normgerecht mit einer Mindestöffnungseite von 3 mm, von einem autorisierten Fachmann an einem gut zugänglichen Ort anzubRINGen. Wenn die Dunstabzugshaube mit einem Standardstecker ausgestellt ist, schreiben Sie diesen an eine leicht zugängliche Normsteckdose an.

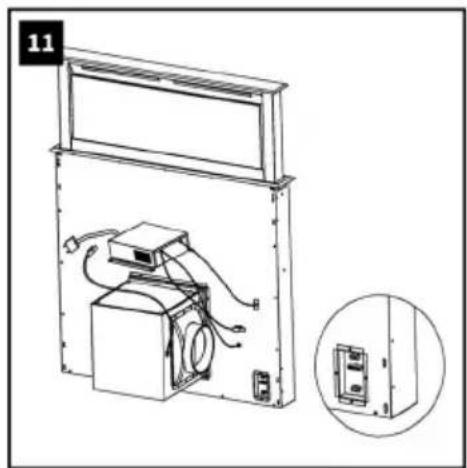

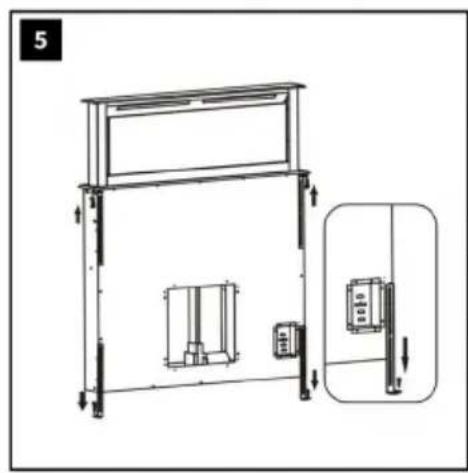

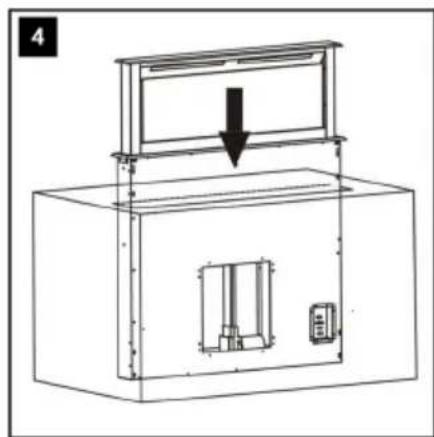

Einbau des Aktivkohlefilters

Die Montageanleitung für den Aktivkohlefilter finden Sie in der Verpackung. Für die Montage des Aktivkohlefilters müssen Sie den/ die Fettfilter entfern, den/ die Aktivkohlefilter gemäß der Montageanleitung einbauen und den/ die Fettfilter wieder anbringen.

Installation 10046282, 10046233, 10046235, 10046236

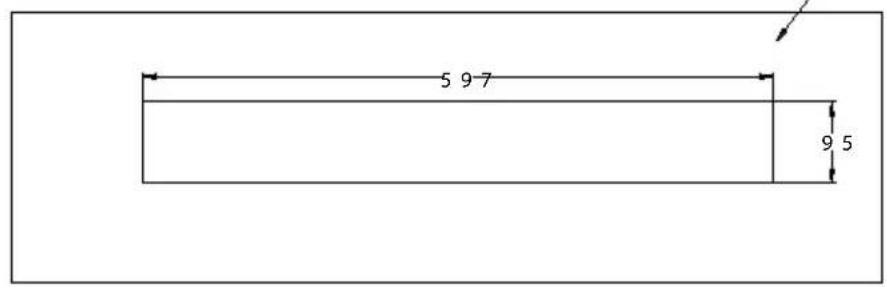

SchnittlochgroBe: 597× 95mm

cabinet

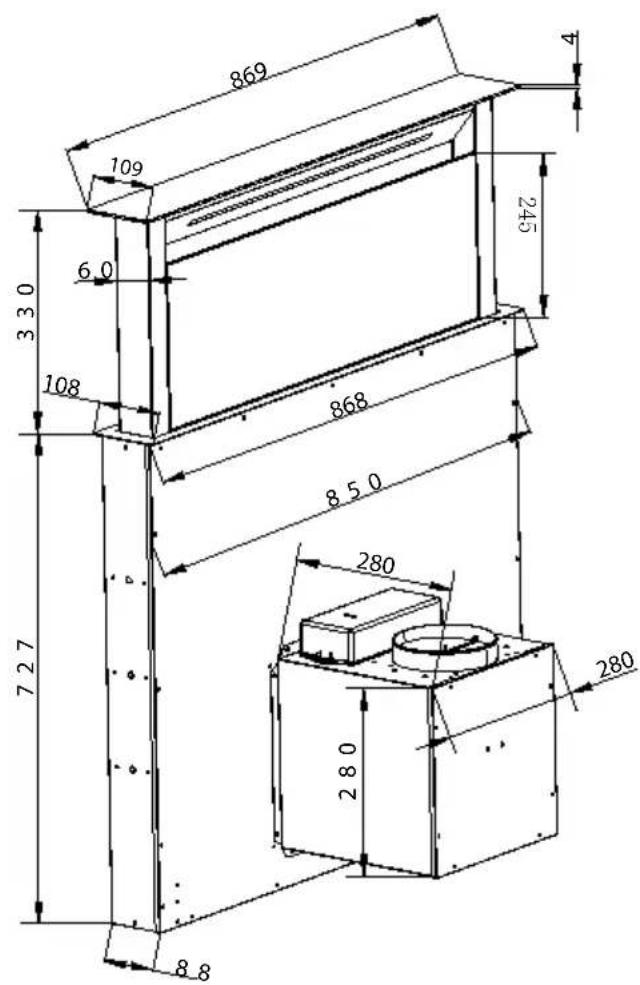

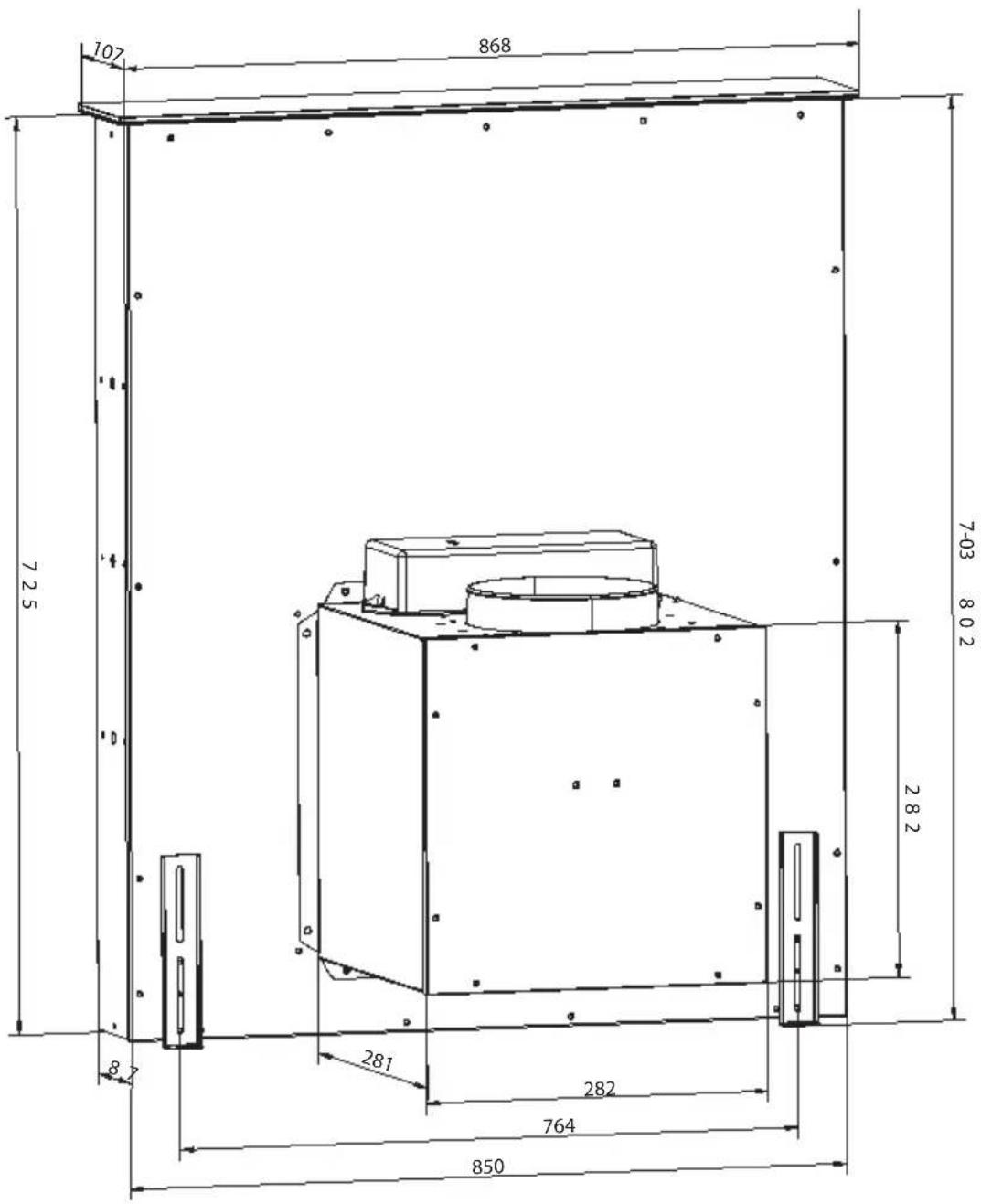

Einbaumaße (10046232, 10034336, 10046237)

Installation 10046232, 10034336, 10046237

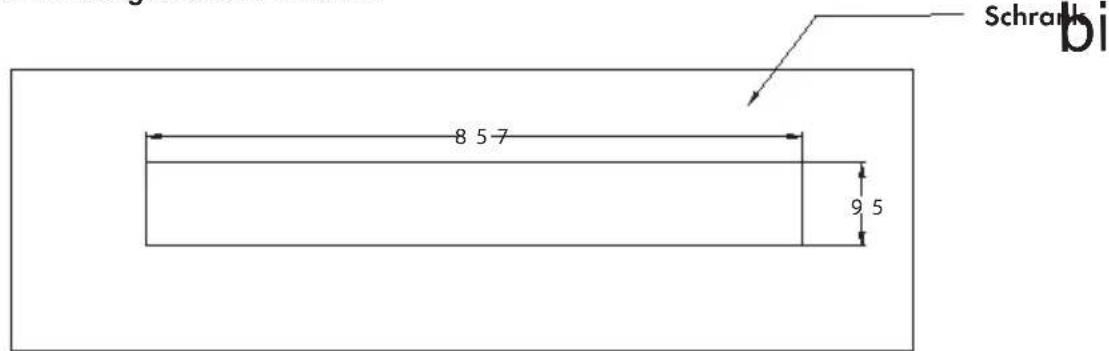

Schnittlochgrosse: 857× 95mm

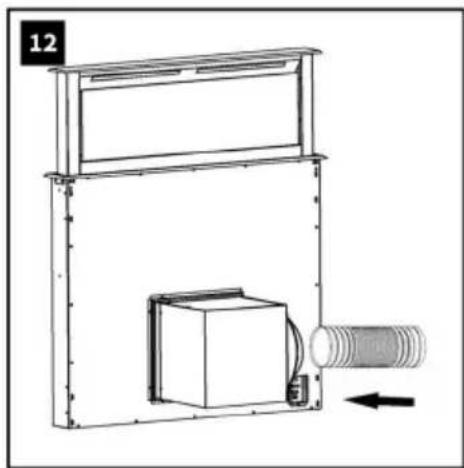

Bitte besorgen Sie sich einen Abluftkanal 150 mm mit zwei Schlauchschellen (nicht im Lieferumfang enthalten!).

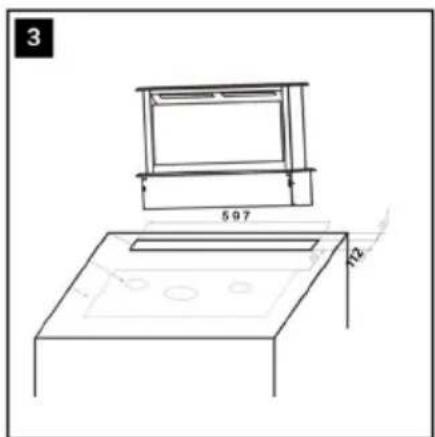

Versehen Sie die Arbeitsplatte mit einem Ausschnitt für das Kochfeld.

Setzen Sie die Luftungsanlage in den Ausschnitt ein und verbinden Sie diese über die Halteschienen mit der Unterseite der Arbeitsplatte und am Gehäuse

Versehen Sie die Arbeitsplatte mit den passenden Ausschnitten für die Luftungsanlage.

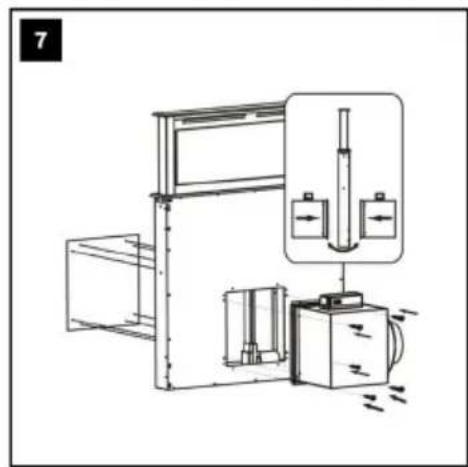

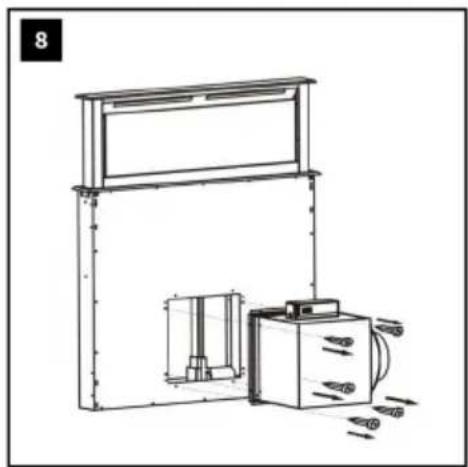

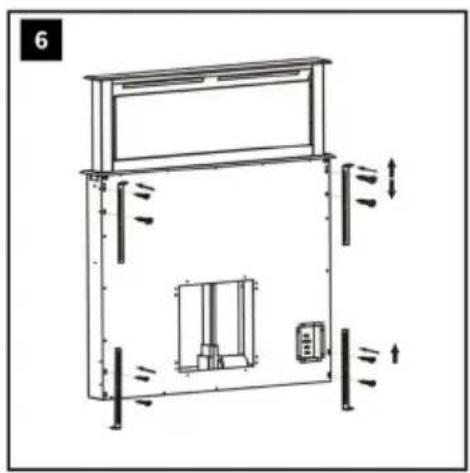

Montage des Motors:
- Sie haben die Möglichkeit, den Motor rechts oder links am Entlüftungsgehause anzuschreiben.
Schlieben Sie dann die verschiedene Rotorblätter an und überprüfen Sie die Funktion des Gerätes.

Hinweis: Das Belüftungssystem hat scharfe Kanten. Tragen Sie Schutzhandschuhe (Abbildung 10).

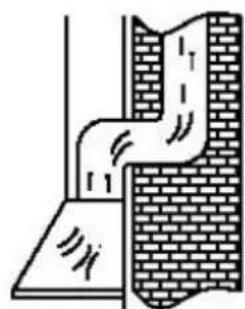

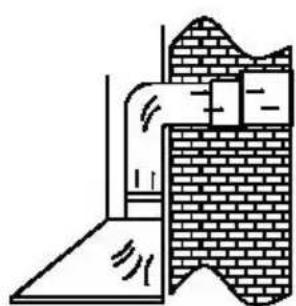

Abluft-Rohrleitung

1 Luftauslass nach außen 2 Luftauslass über einen Luftschacht

Die Abluftleitung sollte so kurz und gerade wie möglich sein.

• Um übermögen Lärn oder eine verminderte Absaugleistung zu vermeiden, sollte der Durchmesser der Abluftleitung nicht kleiner als 150 mm sein.

• Verwenden oder formen Sie nur Bögen mit einem großen Radius.

• Kleine Radiusbiegungen reduzieren die Absaugleistung der Haube.

• Verwenden Sie nur glatte Rohrleitungen oder flexible Schläuche aus nicht brennbaren Materialien für die Abluft-Rohrleitung.

• Bei einer horizontalen Verlegung der Abluft-Rohrleitung muss eine Mindestneigung von 1 cm pro Meter oder ein Neigungswinkel von 2^ vorhanden sein. Anderfalls kõnnte Kondenswasser in den Motor der Dunstabzugshaube laufen.

• Wird die Abluft in einen Abluftkanal geleitet, muss das Ende der Anschlussarmatur in Störungsrichtung gerichtet sein.

• Wird die Abluftleitung durch kühle Räume, Dachböden etc. geführt, kann es zu einem starken Temperaturabfall in den einzelnen Rohrleitungsteilen kommt, der zu Schwitz- oder Kondenswasserbildung führen kann. Dies macht eine Isolierung der Rohrleitung notwendig.

• In einigen Fällen muss zusätzlich zu einer ausreichenden Isolierung eine Kondenswassersperre installiert werden. Der Hersteller arbeitet ständig an der Weiterentwicklung seiner Produkte.itte beachten Sie, dass Produktänderungen in Form. Ausstattung und Technik nicht ausgeschlossen sind.

• Der Hersteller haftet nicht für Fehler, die durch die Nichteinhaltung der vorstehenden Informationen und Bestimmungen entstehen.

BEDIENUNG

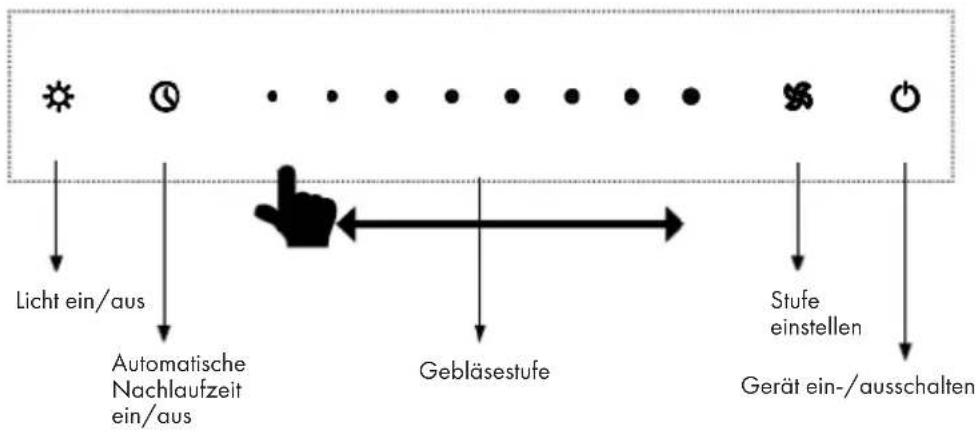

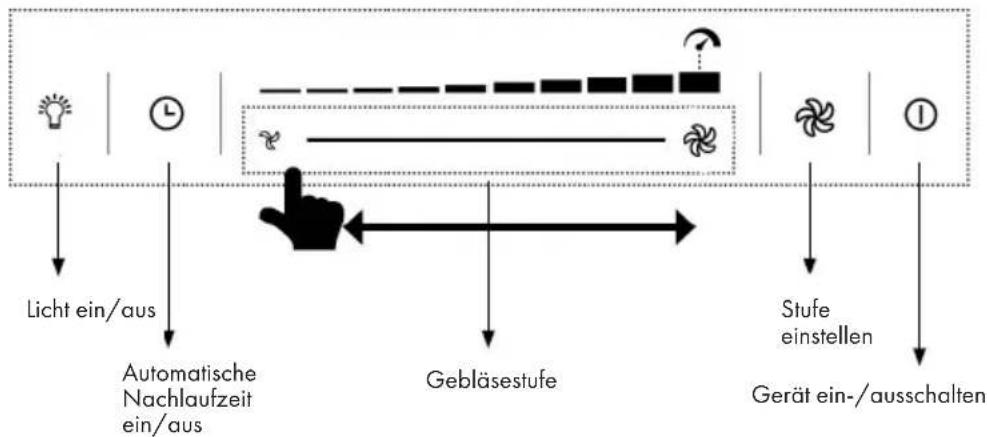

Bedienfeld 10046282, 10046232, 10046233, 10034336, 10046235

Haube hoch/runner haben:

Wenn Sie die Taste 12 Sekunden lang drücken, hebt sich die Haube an und bleibt in der hochstmöglichen Position. Durch erneutes Drucken der Taste fahr t sich die Haube ein.

Wichtig: Stellen Sie sicher, dass der Schlauch beim Ein- und Ausfahren nicht blockiert oder verstopt ist. Es besteht die Gefahr, dass ein Behälter angehoben wird (Griff, etc.) und möglicherweise kein Inhalt verschüttet wird.

Stellen Sie die Leistungsstufe ein:

Drücken Sie Im Betrieb kurz die Taste um die Drehzahl um 1 Stufe zu erhöhen (Stufe 1 bis 10). Drücken Sie die Taste lange, um die Drehzahl auf Maximalstufe zu erhöhen.

Mit dem Silder konnen Sie die Leistung reduzieren oder erhöhen. Berühren Sie dazu entweder direkt die gewünschte Stufe oder bewegen Sie sich auf dem Bedienfeld (unter der beleuchteten Stufenleiste) hin und her, bis Sie die gewünschte Intensität erreicht haben. Der Leistungsgrad wird im Display oben angezeigt.

Schalten Sie die automatische Nachlaufzeit ein:

Drücken Sie im Betrieb die Taste Wenn diese zu blinken beginnnt, ist die automatische Nachlaufzeit aktiviert.

Haube hoch/runner haben:

Wenn Sie die Taste 2 Sekunden lang drücken, hebt sich die Haube an und bleibt in der hochstmöglichen Position. Durch erneutes Drücken der Taste fahr t sich die Haube ein.

Wichtig: Stellen Sie sichere, dass der Schlauch beim Ein- und Ausfahren nicht blockiert oder verstopt ist. Es besteht die Gefahr, dass ein Behälter angehoben wird (Griff, etc.) und möglichwerweise heifer Inhalt verschüttet wird.

Stellen Sie die Leistungsstufe ein:

Drücken Sie Im Betrieb kurz die Taste um die Drehzahl um 1 Stufe zu erhöhen (von Stufe 1 bis 8). Drücken Sie die Taste lange, um die Drehzahl auf Maximalstufe zu erhöhen.

Mit dem Silder konnen Sie die Leistung reduzieren oder erhöhen. Berühren Sie dazu entweder direkt die gewünschte Stufe oder bewegen Sie sich auf dem Bedienfeld (unter der beleuchteten Stufenleiste) hin und her, bis Sie die gewünschte Intensität erreicht haben. Der Leistungsgrad wird im Display oben angezeigt.

Um auf die Hochleistungsstufe TURBO zu wechseln, drücken Sie lange auf die Stufe 8. Das Gerät lauft nun 5 Minuten lang auf der TURBO-Stufe. Nach 5 Minuten wird die Drehzahl automatisch auf Stufe 8 zurückgesetzt.

Schalten Sie die automatische Nachlaufzeit ein:

Drücken Sie im Betrieb die Taste Wenn diese zu blinken beginnnt, ist die automatische Nachlaufzeit von 3 Minuten aktiviert.

REINIGUNG UND PFLEGE

Vor Wartungs- und Reinigungsrarbeiten ist die Haube von der Stromversorgung zuteilen, indem Sie den Gerästestecker Herausziehen oder den Sicherungsschalter der Hausinstallation abschlten oder die schraubbare Sicherung vollständig aus der Hausinstallation herausschrauben.

Die DunstabzugshaubearfichtmiteinemDampfreinigerereinigtwerden.
- Verwenden Sie keine alkoholhaltigen Reinigungsmittel mit einer mattschwarzen Oberfläche zur Reinigung von Geräten. Diese können zu Verfärbungen führen.
- Die Nichtbeachtung der Wartungs- und Reinigungshinweise kann zu einer Brandgefahr durch Fettablagerungen führen.
Die Fettfilter an Ihr Gemät müssen in regelmäßigen Abständen gereinigt oder ausgetauscht werden.
- Mit Fett gesättigte Filter konnenchnell Feuer fangen und auch unangenehme Gerüche verursachen.
- Fettfilter, die durch Schmutzpartikel verstopt sind, beeinträchtigen die Funktion des Gerätes erheblich.
- Bei der Reinigung des Bereichs der Bedienelemente ist darauf zu achten, dass kein Wasser in die Elektronik eindringt.

Besondere Hinweise für Geräte mit Edelstahlgehäuse

• Für die Reinigung von Edelstahloberflächen sollte ein handelsübliches, nicht scheuerndes Edelstahrlinigungsmittel verwendet werden.
• Eine Behandlung mit einem Edelstahl-Konservierungsmittel wird empfohlen, um ein schnerles Wiederanschmutzen der Oberflächen zu verhindern.
• Das Mittel mit einem weichen Tuch flächendeckend und sparsam auftragen.
• Verwenden Sie niemals Reinigungsmittel für Edelstahl in der Nähe der Bedienelemente.
• Bei der Reinigung von Metallfettfiltern ist darauf zu achtenden, dass das Netz nicht beschadigt wird.
• Häufiges Reinigen oder der Einsatz von aggressiven Reinigungsmitteln kann zu Farbveränderungen an der Metalloberfläche führen.
• Dies hat keine Auswirkungen auf die Filterfunktion und ist kein Grund zur Beanstandung.

Austausch des Fettfilters

• Papierfettfilter monatlich wechseln.
• Wechseln Sie die Papierfettfilter mit Alarm alle zwei Monate oder wenn die Farbe der Oberfläche durch die Maschenöffnungen sightbar wird. Diese Filter ist einseitig eingefärbt; nach dem Einsetzen darf diese Einfarbung durch die Maschenöffnungen nicht sightbar sein.

• Schaumfettfilter,müssen einmal im Monat für 1 bis 2 Stunden in warmes Seifenwasser eingeweicht werden. Nicht auswirgen; bei Bedarf wiederholen und nach maximal 5-6 Wäschenden den Filter durch einen neuen ersetzen.

• Metallfettfilter müssen nicht ausgetauscht werden, wenn sie überfällig sind, sondern einmal im Monat von Hand oder in der Spulmaschine (60^) gewaschen werden. Lassen Sie den Filter gründlich trocknen und setzen Sieihn vorsichtig in die Dunstabzugshaube ein. Verwenden Sie keine alkalischen Geschirrspulmittel (pH-Wert über 7).

Aktivkohlefilter

a) Herkömmliche Aktivkohlefilter (normalerweise rund) konnen weder gewaschen noch wiederverwendet werden. Bei normalem Gebrauch und je nach Höhe alle 4 bis 6 Monate ausauschen. Beachten Sie die entsprechenden Hinweise auf der Verpackung.

b) Waschbare und wiederverwendbare Aktivkohlefilter (in der Regel quadratisch) sind einmal im Monat in der Geschirrspulmaschine mit einem handelsüblichen Spülmittel und mit dem Intensivspulprogramm (bei hochster Temperatur) zu waschen. Waschbare und regenerierbare Kohlefilter absorbieren Kuchengerüche für einen Zeitraum von maximal 3 Jahren bei monatlicher Reinigung. Der Filter sollte dann durch einen neuen ersetzt werden.

Waschbare und wiederverwendbare Kohlefilter sollenen separat gewaschen werden, um Ablagerungen von Speiseresten zu vermeiden, die später zu unangenehmen Gerüchen führen können. Nach dem Waschen muss der waschbare und wiederverwendbare Aktivkohlefilter wieder aktiviert werden. Dies geschieht durch Trocknen des gereinigten Filters im Ofen für 10 Minuten bei 100^ . Lesen Sie die Packung, um zu sehen, ob Ihr Kohlefilter waschbar und regenerierbar ist. Wenn das Paket keine Informationen enthalt, dann enthalt es einen herkömmlichen, nicht waschbaren Kohlefilter. Jedes Mal, wenn Sie einen Fettfilter oder Kohlefilter wechseln oder waschen, reinigen Sie nach dem Entfernen alle freiiegenden unteren Teile der Haube mit einem milden Fettlöser. Für die tägliche Reinigung der Außenflächen der Haube verwenden Sie ein weiches, mit Alkohol angefeuchtetes Tuch oder einen milden Flüssigreiniger. Verwenden Sie niemals einen scheuernden Reiniger.

WARNING

Brandgefahr Halten Sie die Anweisung zur Reinigung der Haube und der Wechselvorrichtung oder die Reinigung der Filter ein.

Beleuchtung

Dieses Gerät hat eine eingebaute LED-Leiste. Diese Leiste muss nicht ersetzt werden.

FEHLERBEHEBUNG

Fehler Mögliche Ursache	Lösung
Das Licht Goes an aber der Lüfter arbeitet nicht.	Das Lüfterblatt ist kaputt. Schalten Sie das Gerät aus und setzen Sie es von einem Fachbetrieb untersuchen.
	Der Motor ist beschädigt.
Das Licht und der Lüfter Funktionieren nicht.	Die Birne ist ersetzen Sie die Birne durch eine gleichwertige.
	Stecker nicht eingesteckt. Stecken Sie den Stecker ein.
Das Gerät vibriert stark. Das	Lüfterblatt ist kaputt. Schalten Sie das Gerät aus und setzen Sie es von einem Fachbetrieb untersuchen.
	Motor nicht richtig angebracht.
	Das Gerät hängt nicht sicher an der Wand.	Nehmen Sie das Gerät ab und versichert Sie sich, dass die Aufhängung gut sitzt.
Die Absaugleistung ist schlecht.	Zu großer Abstand zwischen Abzugshaube und Herd.	Hängen Sie die Abzugshaube so auf, dass der Abstand zwischen Herd und Abzug 65-75 cm beträgt.

PRODUKDATENBLATT

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046282, 10046233, 10046235
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	16,5 kWh/Jahr
Energieeffizienzklasse A++
fluidodynamische Effizienz FDE	hood	40,3
Klasse für die fluidodynamische Effizienz		A
Beleuchtungseffizienz LE	hood	21,7Lux/W
Beleuchtungseffizienzklasse B
Fettabscheidegrad	GFEbod	63,9	%
Klasse für den Fettabscheidegrad		E
Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe		322,7/604,1	m3/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	m3/h
A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb		52/68	dB
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	dB
Leistungsaufnahme im Aus-Zustand	Po	0,43	W
Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046282, 10046233, 10046235
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	16,5 kWh/Jahr
Zeitveränderungsfaktor f 0,5
Fluidodynamische Effizienz FDE	hood	40,3
Energieeffizienzindex EEl	hood	27,4
Gemessener Luftvolumenstrom im Bestpunkt	QBEP	237,5	m³/h
Gemessener Luftdruck im Bestpunkt	PBEP	480	Pa
Maximaler Luftstrom	Qmax	604,1	m³/h
Gemessene elektrische Eingangsleistung im Bestpunkt	WBEP	78,6	W
Nennleistung des Beleuchtungssystems	WL	3x1	W
Durchschnittliche Beleuchungsstärke des Beleuchtungssystems auf der Kochoberfläche	Emiddle	65	Lux
Gemessene Leistungsaufnahme im Aus-Zustand	Po	0,43	W
Gemessene Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Schalleistungspegel	LWA	68	dB
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

PRODUKDATENBLATT

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046232, 10034336
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	17,3 kWh/Jahr
Energieeffizienzklasse A++
fluidodynamische Effizienz FDE	hood	40,3
Klasse für die fluidodynamische Effizienz		A
Beleuchtungseffizienz LE	hood	47,3 Lux/W
Beleuchtungseffizienzklasse		A
Fettabscheidegrad	GFEbod	63,9	%
Klasse für den Fettabscheidegrad		E
Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe		322,7/604,1	m³/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	m³/h
A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb		52/68	dB
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	dB
Leistungsaufnahme im Aus-Zustand	Po	0,43	W
Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046232, 10034336
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	17,3 kWh/Jahr
Zeitveränderungsfaktor f 0,5
Fluidynamische Effizienz FDE	hood	40,3
Energieeffizienzindex EEl	hood	28,5
Gemessener Luftvolumenstrom im Bestpunkt	QBEP	237,5	m³/h
Gemessener Luftdruck im Bestpunkt	PBEP	480	Pa
Maximaler Luftstrom	Qmax	604,1	m³/h
Gemessene elektrische Eingangsleistung im Bestpunkt	WBEP	78,6	W
Nennleistung des Beleuchtungssystems	WL	4x1 W
Durchschnittliche Beleuchungsstärke des Beleuchtungssystems auf der Kochoberfläche	Emiddle	189	Lux
Gemessene Leistungsaufnahme im Aus-Zustand	Po	0,43	W
Gemessene Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Schalleistungspegel	LWA	68	dB
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

PRODUKDATENBLATT

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046236
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	19,6 kWh/Jahr
Energieeffizienzklasse A++
fluidynamische Effizienz FDE	hood	40,0
Klasse für die fluidodynamische Effizienz		A
Beleuchtungseffizienz LE	hood	21,7Lux/W
Beleuchtungseffizienzklasse B
Fettabscheidegrad GFE	hood	63,9	%
Klasse für den Fettabscheidegrad		E
Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe		322,7/604,1	m3/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe		713,8	m3/h
A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb		52/68	dB
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe		72	dB
Leistungsaufnahme im Aus-Zustand	Po	0,43	W
Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046236
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	19,6 kWh/Jahr
Zeitveränderungsfaktor f 0,6
Fluiddynamische Effizienz FDE	hood	40,0
Energieeffizienzindex EEl	hood	32,3
Gemessener Luftvolumenstrom im Bestpunkt	QBEP	262,9 m³/h
Gemessener Luftdruck im Bestpunkt P	BEP	435	Pa
Maximaler Luftstrom	Qmax	713,8	m³/h
Gemessene elektrische Eingangsleistung im Bestpunkt	WBEP	79,4	W
Nennleistung des Beleuchtungssystems	WL	3x1	W
Durchschnittliche Beleuchungsstärke des Beleuchtungssystems auf der Kochoberfläche	Emiddle	65	Lux
Gemessene Leistungsaufnahme im Aus-Zustand	Po	0,43	W
Gemessene Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Schalleistungspegel	LWA	52/68	dB
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

PRODUKDATENBLATT

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046237
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	20,3 kWh/Jahr
Energieeffizienzklasse A++
fluidynamische Effizienz FDE	hood	40,0
Klasse für die fluidodynamische Effizienz		A
Beleuchtungseffizienz LE	hood	47,3 Lux/W
Beleuchtungseffizienzklasse A
Fettabscheidegrad	GFEbod	63,9 %
Klasse für den Fettabscheidegrad		E
Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe		322,7/604,1	m³/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe		713,8	m³/h
A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb		52/68	dB
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe		72	dB
Leistungsaufnahme im Aus-Zustand	Po	0,43 W
Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046237
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	20,3 kWh/Jahr
Zeitveränderungsfaktor f 0,6
Fluiddynamische Effizienz FDE	hood	40,0
Energieeffizienzindex EEl	hood	33,2
Gemessener Luftvolumenstrom im Bestpunkt	QBEP	262,9 m³/h
Gemessener Luftdruck im Bestpunkt P	BEP	435	Pa
Maximaler Luftstrom	Qmax	713,8	m³/h
Gemessene elektrische Eingangsleistung im Bestpunkt	WBEP	79,4	W
Nennleistung des Beleuchtungssystems	WL	4x1	W
Durchschnittliche Beleuchungsstärke des Beleuchtungssystems auf der Kochoberfläche	Emiddle	189	Lux
Gemessene Leistungsaufnahme im Aus-Zustand	Po	0,43 W
Gemessene Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Schalleistungspegel	LWA	52/68	dB
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

PRODUKDATENBLATT

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046283
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	17,3 kWh/Jahr
Energieeffizienzklasse A++
fluidynamische Effizienz FDE	hood	40,3
Klasse für die fluidodynamische Effizienz		A
Beleuchtungseffizienz LE	hood	44,3 Lux/W
Beleuchtungseffizienzklasse A
Fettabscheidegrad	GFEbod	63,9 %
Klasse für den Fettabscheidegrad		E
Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe		322,7/604,1	m³/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	m³/h
A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb		52/68	dB
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	dB
Leistungsaufnahme im Aus-Zustand	Po	0,43 W
Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046283
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	17,3 kWh/Jahr
Zeitveränderungsfaktor f 0,5
Fluiddynamische Effizienz FDE	hood	40,3
Energieeffizienzindex EEl	hood	28,5
Gemessener Luftvolumenstrom im Bestpunkt	QBEP	237,5	m³/h
Gemessener Luftdruck im Bestpunkt	PBEP	480	Pa
Maximaler Luftstrom	Qmax	604,1	m³/h
Gemessene elektrische Eingangsleistung im Bestpunkt	WBEP	78,6	W
Nennleistung des Beleuchtungssystems	WL	4,0	W
Durchschnittliche Beleuchungsstärke des Beleuchtungssystems auf der Kochoberfläche	Emiddle	189	Lux
Gemessene Leistungsaufnahme im Aus-Zustand	Po	0,43	W
Gemessene Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Schalleistungspegel	LWA	52/68	dB
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

PRODUKDATENBLATT

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046284, 10046285
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	19,6 kWh/Jahr
Energieeffizienzklasse A++
fluidynamische Effizienz FDE	hood	40,0
Klasse für die fluidodynamische Effizienz		A
Beleuchtungseffizienz LE	hood	21,7Lux/W
Beleuchtungseffizienzklasse A
Fettabscheidegrad GFE	hood	63,9	%
Klasse für den Fettabscheidegrad		E
Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe		322,7/604,1	m3/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe		713,8	m3/h
A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb		52/68	dB
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe		72	dB
Leistungsaufnahme im Aus-Zustand	Po	0,43	W
Leistungsaufnahme im Bereitschaftszustand	Ps	0,93	W
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046284, 10046285
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	19,6 kWh/Jahr
Zeitveränderungsfaktor f 0,5
Fluidynamische Effizienz FDE	hood	40,3
Energieeffizienzindex EEl	hood	32,2
Gemessener Luftvolumenstrom im Bestpunkt	QBEP	262,9 m³/h
Gemessener Luftdruck im Bestpunkt P	BEP	435	Pa
Maximaler Luftstrom	Qmax	604,1	m³/h
Gemessene elektrische Eingangsleistung im Bestpunkt	WBEP	79,4	W
Nennleistung des Beleuchtungssystems	WL	3,0	W
Durchschnittliche Beleuchungsstärke des Beleuchtungssystems auf der Kochoberfläche	Emiddle	65	Lux
Gemessene Leistungsaufnahme im Aus-Zustand	Po	0,43	W
Gemessene Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Schalleistungspegel	LWA	52/68	dB
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

PRODUKDATENBLATT

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046224
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	43,7 kWh/Jahr
Energieeffizienzklasse A
fluidynamische Effizienz FDE	hood	31,4
Klasse für die fluidodynamische Effizienz		A
Beleuchtungseffizienz LE	hood	21,7Lux/W
Beleuchtungseffizienzklasse A
Fettabscheidegrad	GFEbod	67,6	%
Klasse für den Fettabscheidegrad		E
Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe		354,1/542.3	m3/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe		650.8	m3/h
A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb		52/68	dB
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe		71	dB
Leistungsaufnahme im Aus-Zustand	Po	0,43 W
Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10046224
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	43,7 kWh/Jahr
Zeitveränderungsfaktor f 0,9
Fluiddynamische Effizienz FDE	hood	31,4
Energieeffizienzindex EEl	hood	50,6
Gemessener Luftvolumenstrom im Bestpunkt	QBEP	381,0	m³/h
Gemessener Luftdruck im Bestpunkt	PBEP	375	Pa
Maximaler Luftstrom	Qmax	713,8 m³/h
Gemessene elektrische Eingangsleistung im Bestpunkt	WBEP	79,4	W
Nennleistung des Beleuchtungssystems	WL	3,0	W
Durchschnittliche Beleuchungsstärke des Beleuchtungssystems auf der Kochoberfläche	Emiddle	65	Lux
Gemessene Leistungsaufnahme im Aus-Zustand	Po	0,43 W
Gemessene Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Schalleistungspegel	LWA	52/68	dB
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

HINWEISE ZUM UMWELTSCHUTZ

• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube effizient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge an. Je niedriger die Gebläsedrehzahl ist,esto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wahren Sie rechtzeitig eine höhere Gebländedrehzahl. Wenn sich der Kochdampf bereits in der Kühre verteil hat, muss die Dunstabzugshaube länger betrieben werden.
  Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benöttigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus, um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser zu reduzieren.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkte nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zuteilen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampenitte über den Hausmull, sofern Sie nicht das WEEE Symbol,tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro-und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zugrückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung länger als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zugrückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro-oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschrankt.

3. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, damit „Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte" (letztere mit mindestens einer äußerten Abmessung über 50 Zentimeter) beschrankt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

4. Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
5. Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Website auszuwahlen.
6. Batterien können überall dORT Kostenfrei zurückgegeben werden, wo sie verkauf werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghofennehmen Batterien zurück. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec Fulfillment GmbH Norddeutschlandstr. 3 47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer ihrer Altgeräte können Sie verlangern indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

Dear Customer,
