Produkttyp	Rohrreinigungsgerät (elektrischer Abflussreiniger)
Marke	Vevor
Modell	GQ-160
Verfügbare Kabellängen	15 m (50 ft), 23 m (75 ft), 30 m (100 ft)
Kabeldurchmesser	3/8" (9,5 mm) oder 1/2" (12,7 mm) je nach Version
Kabelmaterial	Stahl 65Mn
Geeigneter Rohrdurchmesser	50 bis 100 mm (2 bis 4 Zoll)
Im Lieferumfang enthaltenes Zubehör	4 Schneidwerkzeuge (Pfeilschneider, Reibahle, C-Schneider, Spatenschneider)
Stromversorgung	Elektrisch (Netz, Spannung nicht angegeben – haushaltsüblich)
Motorleistung	Nicht angegeben (Schätzung 500-1000 W)
Gewicht	Nicht angegeben (Schätzung 15-25 kg je nach Kabel)
Abmessungen (L × B × H)	Nicht angegeben (Schätzung 60 × 40 × 80 cm für die Trommel)
Betrieb	Fußpedal zur Steuerung von Rotation und Vorschub des Kabels
Empfohlene Verwendung	Haushaltsrohre, Spülen, Duschen, Toiletten (ohne Wurzeln)
Sicherheitsausrüstung	Schutzbrille, Handschuhe, Gehörschutz, Staubmaske
Wartung und Reinigung	Kabel nach Gebrauch reinigen, Motoröl prüfen, Bürsten bei Bedarf ersetzen
Reparaturfähigkeit	Reparatur durch Fachwerkstatt oder Hersteller; Kontakt unter www.vevor.com/support
Garantie	Elektronische Garantie über die Vevor-Website
Herstellungsland	China

Häufig gestellte Fragen - GQ-160 Vevor

Welche Kabellängen sind für den GQ-160 erhältlich?

Das Modell GQ-160 wird in mehreren Versionen angeboten: Kabel von 50 ft (15 m), 75 ft (23 m) oder 100 ft (30 m) mit einem Durchmesser von 3/8 oder 1/2 Zoll.

Welche Rohrtypen kann ich mit diesem Gerät reinigen?

Dieses Werkzeug eignet sich für Rohre mit einem Innendurchmesser von 50 bis 100 mm (2 bis 4 Zoll), wie Spülen, Duschen, Toiletten und Bodenabläufe. Es ist nicht für Wurzeln ausgelegt.

Wie installiere ich ein Schneidwerkzeug am Kabel?

Schieben Sie die Basis des Werkzeugs in den Schlitz am Ende des Kabels und befestigen Sie sie mit einem Schraubendreher. Vier Werkzeuge sind im Lieferumfang enthalten: Pfeilschneider, Reibahle, C-Schneider und Spatenschneider.

Welche Sicherheitsvorkehrungen sind unerlässlich?

Tragen Sie stets eine Schutzbrille, Handschuhe, Gehörschutz und eine Staubmaske. Vermeiden Sie weite Kleidung und halten Sie Haare von beweglichen Teilen fern.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie zuerst die Steckdose und das Netzkabel. Wenn der Schalter defekt ist, lassen Sie ihn von einem Fachmann ersetzen. Ein ungewöhnliches Geräusch kann auf ein blockiertes Bauteil hinweisen.

Wie pflege ich das Kabel nach dem Gebrauch?

Reinigen Sie das Kabel, um Schmutz zu entfernen, und fetten Sie es leicht ein. Überprüfen Sie, ob es verdreht oder geknickt ist. Lagern Sie es an einem trockenen Ort.

Kann ich dieses Gerät für hartnäckige Verstopfungen wie Wurzeln verwenden?

Nein, der GQ-160 ist für übliche Verstopfungen (Fett, Seife, Haare) ausgelegt. Für Wurzeln verwenden Sie ein geeignetes dickeres Kabel (3/4 Zoll).

Wo finde ich Ersatzteile oder eine Reparatur?

Kontaktieren Sie den Vevor-Technikservice unter www.vevor.com/support, um Teile zu erhalten oder autorisierte Reparaturzentren zu erfahren.

Der Motor wird während des Gebrauchs heiß, ist das normal?

Eine moderate Wärme ist normal, aber wenn der Motor sehr heiß wird, reduzieren Sie den Druck. Überprüfen Sie die Schmierung und das Fehlen von Fremdkörpern im Inneren.

Wie ist die Vorgehensweise bei einem verdrehten oder geknickten Kabel?

Wenn sich das Kabel verdreht, stoppen Sie das Gerät sofort. Richten Sie es vorsichtig von Hand gerade. Vermeiden Sie zu starkes Drücken und stellen Sie sicher, dass der Abstand zwischen Trommel und Abflusszugang weniger als 2 ft beträgt.

BEDIENUNGSANLEITUNG GQ-160 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Rohrreinigungsspirale

Modell: 50ft*1/2/50ft*3/8/75ft*1/2

100Ft3/8/100Ft3/8

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle von uns angebotenen Werkzeugkategorien abgedeckt sind. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie tatsächlich die Hälfte im Vergleich zu den großen Top-Marken sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

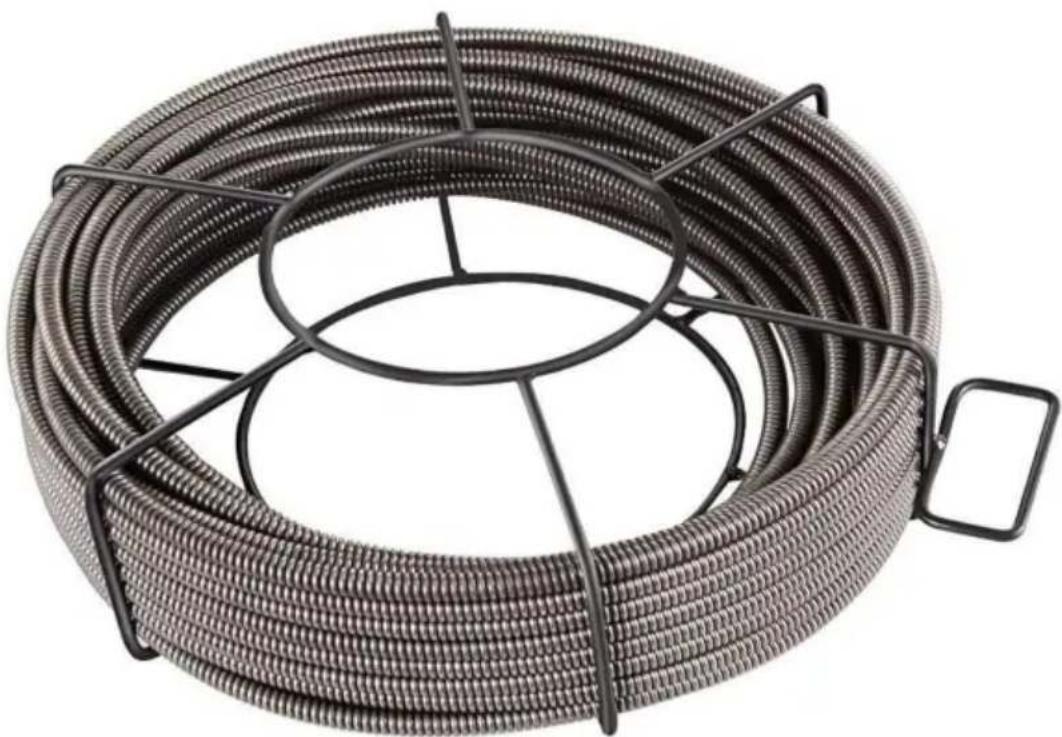

Abflussreinigung Kabel

Modell: 50ft*1/2/50ft*3/8/75ft*1/2/100ft3/8/100ft1/2

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

1. Bewahren Sie dieses Handbuch auf

Bewahren Sie dieses Handbuch auf, um die Sicherheitshinweise und Vorsichtsmaßnahmen sowie die Vorgehensweisen bei Montage, Betrieb, Inspektion, Wartung und Reinigung zu erfahren.

Seriennummer des Produkts auf der Rückseite des Handbuchs neben dem Montageplan

(oder Monat und Jahr des Kaufs, wenn das Produkt keine Nummer hat). Bewahren Sie dieses Handbuch auf und

bewahren Sie die Quittung zur künftigen Bezugnahme an einem sicheren und trockenen Ort auf.

Bei der Verwendung des Geräts müssen Sie bestimmte Sicherheitsvorkehrungen beachten.

Um Verletzungen und Schäden zu vermeiden, müssen Sie immer

diese Betriebsanleitung sorgfältig durchlesen.

WARNSYMBOLE UND DEFINITIONEN

GEFAHR

▲WARNUNG

VORSICHT

HINWEIS

VORSICHT

Dies ist das Sicherheitswarnsymbol. Es wird verwendet, um Sie auf mögliche Verletzungsgefahren aufmerksam zu machen.

Beachten Sie alle Sicherheitshinweise, die diesem Symbol folgen, um mögliche Verletzungen oder den Tod zu vermeiden.

Weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt.

Weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.

Weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen kann.

Befasst sich mit Vorgehensweisen, die nicht mit Personenschäden in Zusammenhang stehen.

2. SPEZIFIKATIONEN

Modell No	50 Fuß * 1/2	50 Fuß*3/8 75 Fuß*1/2 100 Fuß3/8	100 Fuß1/2
Kabellänge		50 Fuß50 Fuß	75 Fuß	100 Fuß
Außendurchmesser 1/2 Zoll	1/2 Zoll 1/2 Zoll	3/8 Zoll		3/8 Zoll
Rohrgröße	2 - 4 Zoll	2 - 4 Zoll	2 - 4 Zoll	2 - 4 Zoll

Farbe	Schwarz	Schwarz	Schwarz	Schwarz	Schwarz
Materialqualität 65Mn		65 Mio	65 Mio	65 Mio	65 Mio
Anwendung VEVOR	VEVOR VEVOR	VEVOR VEVOR

3. Persönliche Sicherheit

a) Bleiben Sie aufmerksam, achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand beim Bedienen eines Elektrowerkzeugs. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit beim Bedienen von Elektrowerkzeugen kann zu schweren Verletzungen führen. b) Verwenden

Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz bei entsprechenden Bedingungen verringert Verletzungen. c) Vermeiden Sie unbeabsichtigtes Starten.

Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, bevor Sie das Werkzeug an die Stromquelle und/oder den Akku anschließen, es aufnehmen oder tragen.

Das Tragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Einschalten von Elektrowerkzeugen, wenn der Schalter eingeschaltet ist, führt zu Unfällen.

d) Überstrecken Sie sich nicht. Achten Sie stets auf den richtigen Stand und das Gleichgewicht. Dies ermöglicht eine bessere Kontrolle über das Elektrowerkzeug in unerwarteten Situationen.

f) Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare können in beweglichen Teilen hängen bleiben.

4. Nutzung

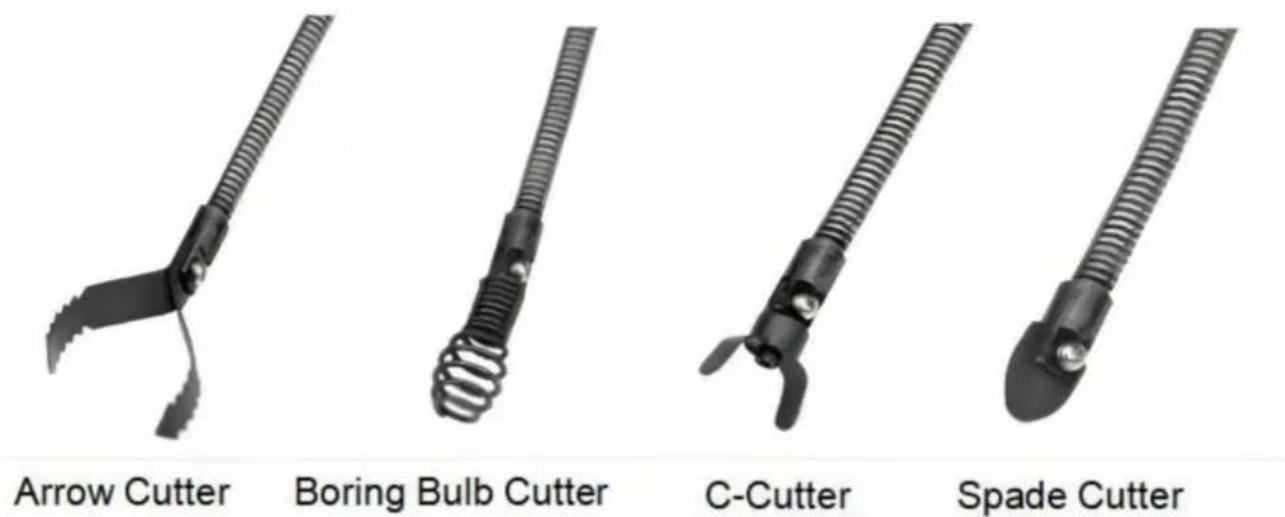

Zubehör für Schneidwerkzeuge

Jedem Rohrreiniger liegen vier Schneidwerkzeuge bei. Wählen Sie das geeignete Werkzeug für die Reinigungsarbeit aus und befestigen Sie es am Kabel. Jedes Werkzeug wird in der Tabelle unten beschrieben.

Schneidwerkzeug	Anwendungen
Pfeilschneider (2-teilig) Startwerkzeug; ideal zum Schneiden und Schaben
Langweiliger Glühbirnenschneider	Startwerkzeug; ideal zum Entfernen loser Gegenstände
C-Schneider	Finishing-Werkzeug; ideal für Fettverstopfungen und Reinigen von Rohrwänden.
Spatenschneider	Finishing-Werkzeug; wird zum Schaben der Innenkanten von Rohre.

HINWEIS: Wenn die Ursache der Verstopfung unbekannt ist, verwenden Sie die Bohrbirne. Erkunden Sie mit dem Cutter die Verstopfung und entnehmen Sie, wenn möglich, ein Stück zur Untersuchung. Sobald Sie die Ursache der Verstopfung erkennen, wählen Sie das entsprechende Werkzeug für die Arbeit. Führen Sie das kleinste verfügbare Werkzeug durch die Blockade, um das aufgestaute Wasser abfließen zu lassen und beim Reinigen des Abflusses die Ablagerungen wegzuspülen.

Sobald der Abfluss wieder funktioniert, können geeignetere Werkzeuge für den Rest der Blockade verwendet werden.

Beachten Sie, dass das größte verwendete Werkzeug nicht größer sein sollte als der Innendurchmesser des Abflusses minus einen Zoll.

Bei richtiger Anwendung können die Abflussreiniger und das verschiedene Zubehör keinen Abfluss beschädigen, der in gutem Zustand und ordnungsgemäß entworfen, konstruiert und gewartet ist.

Wenn der Abfluss jedoch in schlechtem Zustand ist oder nicht richtig konzipiert wurde, können die Abflussreinigungsarbeiten den Abfluss beschädigen. Wenn möglich, führen Sie eine Sichtprüfung des Abflusses durch, um die Qualität vor dem Betrieb zu überprüfen.

Bestimmen Sie die richtige Rohrreinigungsspirale für die Rohrreinigungsaufgabe. Siehe Kabel-/Rohrgrößentabelle unten.

Kabelgröße Rohrgröße	Typische Anwendungen
1/2 Zoll 50-100MM bis 200MM	Dachrohre und kleine Bodenabläufe (keine Wurzeln)
3/8 Zoll 50-100MM bis 200MM	Dachrohre und kleine Bodenabläufe (keine Wurzeln)
3/4 Zoll 100 MM bis 200 MM	Dachrohre und kleine Bodenabläufe (keine Wurzeln)

Legen Sie bei Bedarf Schutzabdeckungen auf den Boden des Arbeitsbereichs. Die Reinigung eines verstopften Abflusses kann eine schmutzige Angelegenheit sein.

Stellen Sie sicher, dass der Griff des Abflussreinigers in der aufrechten Position verriegelt ist für den Transport. Wenn der Abflussreiniger angehoben werden muss, verwenden Sie geeignete Hebetechniken oder holen Sie sich bei Bedarf Hilfe. Gehen Sie vorsichtig vor, wenn Sie Geräte auf und ab bewegen.

oder holen Sie sich bei Bedarf Hilfe. Gehen Sie vorsichtig vor, wenn Sie Geräte auf und ab bewegen.

Treppen. Tragen Sie geeignetes Schuhwerk, um ein Ausrutschen auf dem Boden zu verhindern.

Je weiter der Zugang zum Abfluss entfernt ist, desto höher ist das Risiko, dass sich das Kabel verdreht oder knickt.

Wenn die Maschine nicht mit der Trommelöffnung innerhalb von 2 Fuß vom Abflusszugang platziert werden kann, verwenden Sie Rohre und Armaturen geeigneter Größe, um den Abflusszugang nach hinten zu verlängern.

bis auf 2 Zoll an die Trommelöffnung heran. Unsachgemäße Kabelhalterung kann dazu führen, dass das Kabel

knicken und verdrehen und das Kabel beschädigen oder den Bediener verletzen. Falls

erforderlich, errichten Sie Barrieren, um Passanten vom Abflussreiniger fernzuhalten und

den Arbeitsbereich während des Betriebs abzusichern.

Wählen Sie das richtige Schneidwerkzeug. (Siehe Zubehör für Schneidwerkzeuge).

Installieren Sie das Werkzeug am Ende des Kabels. Schieben Sie die Basis des Schneidwerkzeugs in

den Schlitz am Ende des Kabels. Mit einem Schraubendreher zusammenschrauben. Den

Fußschalter so positionieren, dass er leicht zugänglich ist. Sie müssen ihn festhalten und

das Kabel steuern, den Fußschalter bedienen und den Rotationsschalter erreichen.

5. KORREKTURMASSNAHMEN IM FEHLERFALL

1) Der Betriebsschalter ist eingeschaltet, aber der Motor läuft nicht.

-- Drähte im Netzstecker oder in der Steckdose sind lose.

Steckdose und Stecker prüfen bzw. reparieren lassen.

-- Der Schalter ist defekt.

Lassen Sie den Schalter austauschen.

2) Der Betriebsschalter ist eingeschaltet, es sind jedoch ungewöhnliche Geräusche zu hören,

der Motor läuft nicht oder nur sehr langsam.

-- Schaltkontakt ist defekt.

Lassen Sie den Schalter austauschen.

-- Komponente verklemmt.

Lassen Sie das Elektrowerkzeug überprüfen oder reparieren.

-- Zu viel Schub, dadurch schleift der Motor.

Wenden Sie während der Aufgabe weniger Schub an.

3) Motor wird heiß.

-- Es sind Fremdstoffe in das Innere des Motors gelangt.

Lassen Sie die Fremdstoffe entfernen.

-- Fehlendes oder verunreinigtes Schmierfett.

Schmierfett auftragen bzw. ersetzen lassen.

-- Druck zu hoch

Verwenden Sie weniger Schub während der Aufgabe

4) Häufige oder starke Funken am Kommutator.

-- Kurzschluss am Anker.

Lassen Sie den Anker austauschen.

- Kohlebürsten verschlissen oder verklemmt

Lassen Sie die Kohlebürsten überprüfen.

-- Unruhiger Lauf des Kommutators.

Lassen Sie die Oberfläche des Kommutators reinigen oder schleifen.

Zu Ihrer eigenen Sicherheit entfernen Sie niemals Teile oder Zubehör des Elektrowerkzeugs während des Betriebs. Bei Störungen oder Beschädigungen das Elektrowerkzeug reparieren lassen nur durch eine Fachwerkstatt oder durch den Hersteller.

Zu Ihrer persönlichen Sicherheit: Vor der Verwendung LESEN und VERSTEHEN. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

Tragen Sie bei der Verwendung dieses Werkzeugs immer einen Gehörschutz.

Tragen Sie bei der Verwendung dieses Werkzeugs stets einen Augenschutz.

Tragen Sie bei der Verwendung dieses Werkzeugs immer eine Atemmaske.

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Einheit 5 Albert Edward House, Die Pavillons

Preston, Vereinigtes Königreich

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Deutschland

In China hergestellt
