BEDIENUNGSANLEITUNG SCB721 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

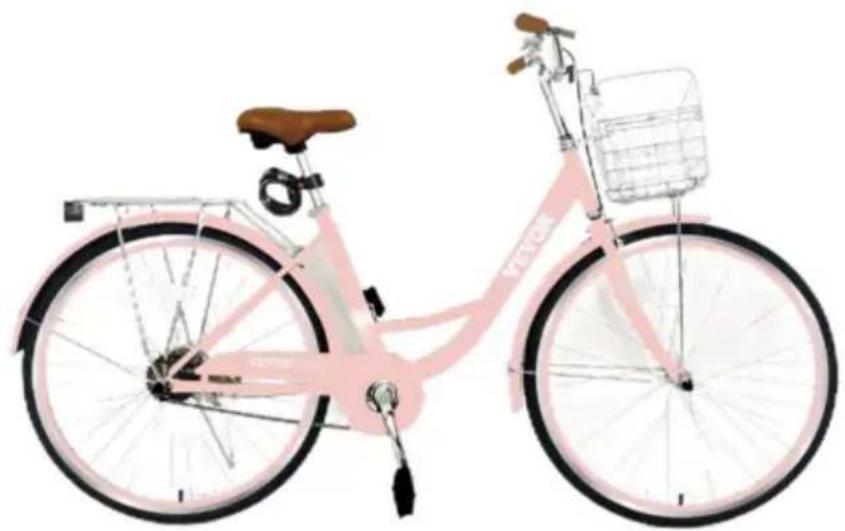

CRUISER-FAHRRAD

MODELL: SCB721-B/SCB122-B/SCB122-P/SCB722-B/SCB722-P

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

CRUISER-FAHRRAD

MODELL: SCB721-B/SCB122-B/SCB122-P/SCB722-B/SCB722-P

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung – Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Vorsichtsmaßnahme, Warnung oder Gefahr hin. Das Ignorieren dieser Warnung kann zu einem Unfall führen. Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen Sie bitte immer die unten aufgeführte Empfehlung.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

WARNUNG

1. Allgemeine Hinweise

ÿ Lesen Sie die Anleitung vor der Montage, Inbetriebnahme, Einstellung und Wartung.
ÿ Bei Unklarheiten wenden Sie sich bitte an den Kundenservice.
ÿ Geben Sie dieses Handbuch an alle Personen weiter, die dieses Fahrrad benutzen oder warten, und geben Sie es zusammen mit dem Fahrrad (unabhängig davon, ob es bereits zusammengebaut ist oder nicht) mit, wenn es jemals an Dritte weitergegeben oder verkauft wird.
ÿ Das Fahrrad darf nur gemäß diesen Anweisungen montiert, benutzt, eingestellt und gewartet werden. Anweisungen.
ÿ Die Nichtbeachtung dieser Anweisungen kann zu schweren Sachschäden und schweren Verletzungen führen.

2. Verkehrsregeln

ÿ Beachten Sie beim Fahren stets alle geltenden lokalen und nationalen Gesetze und Vorschriften.
ÿ Erlauben Sie das Fahrrad nicht Kindern, Personen, die mit dem Fahrrad oder den Anweisungen nicht vertraut sind, oder Personen, deren körperliche oder geistige Beeinträchtigung eine sichere Nutzung des Fahrrads unmöglich macht.

verwenden.

ÿ Fahren Sie dieses Fahrrad nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen oder Medikamenten stehen.
ÿ Fahren Sie mit diesem Fahrrad NICHT in Bereichen, in denen manuelle Fahrräder verboten sind.
ÿ Halten Sie Ihre Reflektoren und andere erforderliche Sicherheitsausrüstung stets in Schuss.
ÿ Es ist ratsam, Ihr Fahrrad mit einem Warngerät wie Hupe, Klingel und Licht auszustatten, falls Sie bei schlechten Sichtverhältnissen fahren.

3. Kleidung

ÿ Lesen Sie in den gesetzlichen und behördlichen Unterlagen Ihres Landes nach, ob für das Fahren mit einem manuellen Fahrrad auf der Straße ein Helm oder eine andere Schutzausrüstung erforderlich ist, die den Sicherheitsstandards entspricht.
ÿ Tragen Sie beim Zusammenbau, Auseinanderbau, Einstellen oder Reparieren dieses Fahrrads immer einen geeigneten Handschutz.
ÿ Tragen Sie keine losen Schuhe oder Kleidungsstücke, die sich während der Fahrt in den Rädern oder anderen beweglichen Teilen verfangen könnten.
ÿ Fahren Sie dieses Fahrrad nicht barfuß.
ÿ Tragen Sie immer geschlossene Schuhe mit guter Traktion, um den Halt auf den Pedalen zu behalten und Ihre Füße zu schützen.
Y Zum Fahren sind Handschuhe mit Grip-Polsterung unbedingt zu empfehlen. Diese können den Halt am Lenker verstärken und die Hände bei Stürzen schützen.
ÿ Tragen Sie eine Sonnenbrille oder eine andere klare Schutzbrille, um Ihre Augen vor Staub, Schmutz und Insekten zu schützen.
ÿ Bei Sonnenschein empfiehlt es sich, einen Hut oder eine Radmütze zu tragen, um Kopf und Gesicht vor der Sonne zu schützen (sofern keine Helmpflicht besteht).
ÿ Tragen Sie auch Sonnenschutzmittel auf die freiliegenden Hautstellen auf, insbesondere bei langen Fahrten.
y Wählen Sie für optimale Ergebnisse helle oder reflektierende Kleidung oder befestigen Sie reflektierende Accessoires oder Streifen an Ihrer Kleidung, um die Sichtbarkeit aus allen Winkeln zu verbessern, insbesondere bei schlechten Lichtverhältnissen.

4. Sicherheitskontrollen

ÿ Überprüfen Sie vor der Fahrt stets, ob sowohl die Vorder- als auch die Hinterradbremse richtig eingestellt sind.

ÿ Überprüfen Sie vor und nach der Fahrt stets, ob alle Komponenten und Befestigungselemente intakt und fest angezogen sind.
ÿ Überprüfen Sie regelmäßig die Reflektoren, um sicherzustellen, dass sie sauber, gerade, intakt und sicher montiert sind.
y Führen Sie diese Prüfung auch für Lichter durch, falls bereits welche installiert sind. Das Fahren bei schwacher Beleuchtung oder ohne Reflektoren oder Lichter ist äußerst gefährlich.
ÿ Fahren Sie nicht mit diesem Fahrrad, wenn ein Teil beschädigt ist oder Anzeichen einer Fehlfunktion aufweist.
ÿ Reparieren oder ersetzen Sie verschlissene und defekte Komponenten vor der weiteren Verwendung, insbesondere

verbogene oder gebrochene Speichen und Felgen.

ÿ Ersetzen Sie niemals Komponenten oder Befestigungselemente durch nicht identische.

5. Sinnvoller Einsatz

ÿ Erlauben Sie jeweils nur einer Person, dieses Fahrrad zu fahren.
ÿ Befördern Sie während der Fahrt keine Kinder oder Haustiere auf dem Gepäckträger.
ÿ Wenn Sie Haustiere im Vorderkorb transportieren, stellen Sie sicher, dass dies in Ihrem Rechtsraum zulässig ist und dass die Haustiere sicher und bequem untergebracht sind.
ÿ Aus Sicherheitsgründen wird davon abgeraten, nachts oder bei schlechter Sicht (z. B. bei Nebel oder Schnee) Fahrrad zu fahren.
ÿ Wenn es ein Notfall ist, der dies erforderlich macht, achten Sie auf die richtige Beleuchtung und fahren Sie mit niedriger Geschwindigkeit.
y Fahren Sie dieses Fahrrad nicht bei extremen Wetterbedingungen wie Gewitter und Hurrikane.
ÿ Sollten Sie während einer Fahrt auf sie treffen, halten Sie an, suchen Sie einen sicheren Unterschlupf und warten Sie, bis sie vorbei sind.
ÿ Halten Sie bei starkem Wind den Lenker fest, lehnen Sie sich in den Wind und passen Sie Ihre Position nach Bedarf an, um die Kontrolle zu behalten.
ÿ Vermeiden Sie bei nassem Wetter scharfe Kurven, da dies leicht zu Stürzen führen kann.

ÿ Achten Sie immer auf Ihre Geschwindigkeit.

ÿ Achten Sie darauf, dass Sie im Notfall ausreichend Platz zum Bremsen haben.

ÿ Planen Sie beim Durchfahren von Blättern, losem Kies oder anderen Ablagerungen immer einen größeren Bremsweg ein, da diese die Bremskraft Ihrer Bremsen beeinträchtigen können.

ÿ Seien Sie beim Benutzen der Vorderradbremse stets vorsichtig.

ÿ Benutzen Sie beim Herunterfahren von Hängen nicht nur die Vorderradbremse, sondern betätigen Sie beide Bremsengleichzeitig.

ÿ Achten Sie beim Fahrradfahren stets auf Menschen, Tiere oder Hindernisse, die vor Ihnen auftauchen können.

ÿ Seien Sie immer vorsichtig, wenn Sie an geparkten Autos vorbeifahren, deren Türen sich plötzlich öffnen könnten.

ÿ Es empfiehlt sich, Warnvorrichtungen anzubringen, um ihre Aufmerksamkeit zu erregen, ABER seien Sie immer bereit, ihnen bei Bedarf sicher auszuweichen.

ÿ Seien Sie an Straßen- und Bahnübergängen stets vorsichtig.

ÿ Fahren Sie langsamer und achten Sie in beide Richtungen auf den Gegenverkehr.
ÿ Fahren Sie mit dem Fahrrad nicht in der Nähe von Abgründen oder auf sehr unebenen, sandigen oder abschüssigen Oberflächen.
ÿ Transportieren Sie keine Pakete oder Gegenstände auf Ihrem Fahrrad auf eine Weise, die Ihre Sicht auf die Straße behindert.
ÿ Beladen Sie dieses Fahrrad nicht mit mehr als 330 Pfund (149,68 kg), einschließlich 11 Pfund (5 kg) im Vorderkorb und 110,2 Pfund (50 kg) auf dem Gepäckträger hinten.
y Verwenden Sie zur Pflege dieses Fahrrads keine scharfen Scheuermittel oder ätzenden Chemikalien.
ÿ Im Winter und Sommer wird empfohlen, den Reifen mit 40 psi aufzupumpen.
ÿ Stellen Sie das Fahrrad nach jedem Gebrauch an einem für Kinder unzugänglichen Ort ab.
ÿ Ansonsten sorgen Sie für ständige Aufsicht, um Unfälle zu vermeiden.
ÿ Um Diebstahl zu verhindern, schließen Sie das Fahrrad zwischen den Einsätzen, insbesondere beim Abstellen, mit dem mitgelieferten Kabelschloss und anderen geeigneten Werkzeugen an unbewegliche Gegenstände an. draußen.

PRODUKTKONFIGURATION

Modell	SCB721-B	SCB122-B	SCB122-P	SCB722-B	SCB722-P
RadSpezifikationen (Zoll)	24	26	26	26	26
	7. Gang	1. Gang	1. Gang	7. Gang	7. GangEinstellbare Gesc
Empfohlener InflationsdruckDruck (psi)	40	40	40	40	40
Maximale Gesamtkapazität(Pfund)		330	330	330	330330
Fahrergrößenbereich(cm)	135-170	155+	155+	155+	155+
VorderkorbMax. Tragkraft (lbs)	11 11	11		11	11
GepäckträgerMax. Tragkraft (lbs)	110	110 110 110	110
Farbe	Hellblau Hellblau Rosa			Hellblau Rosa

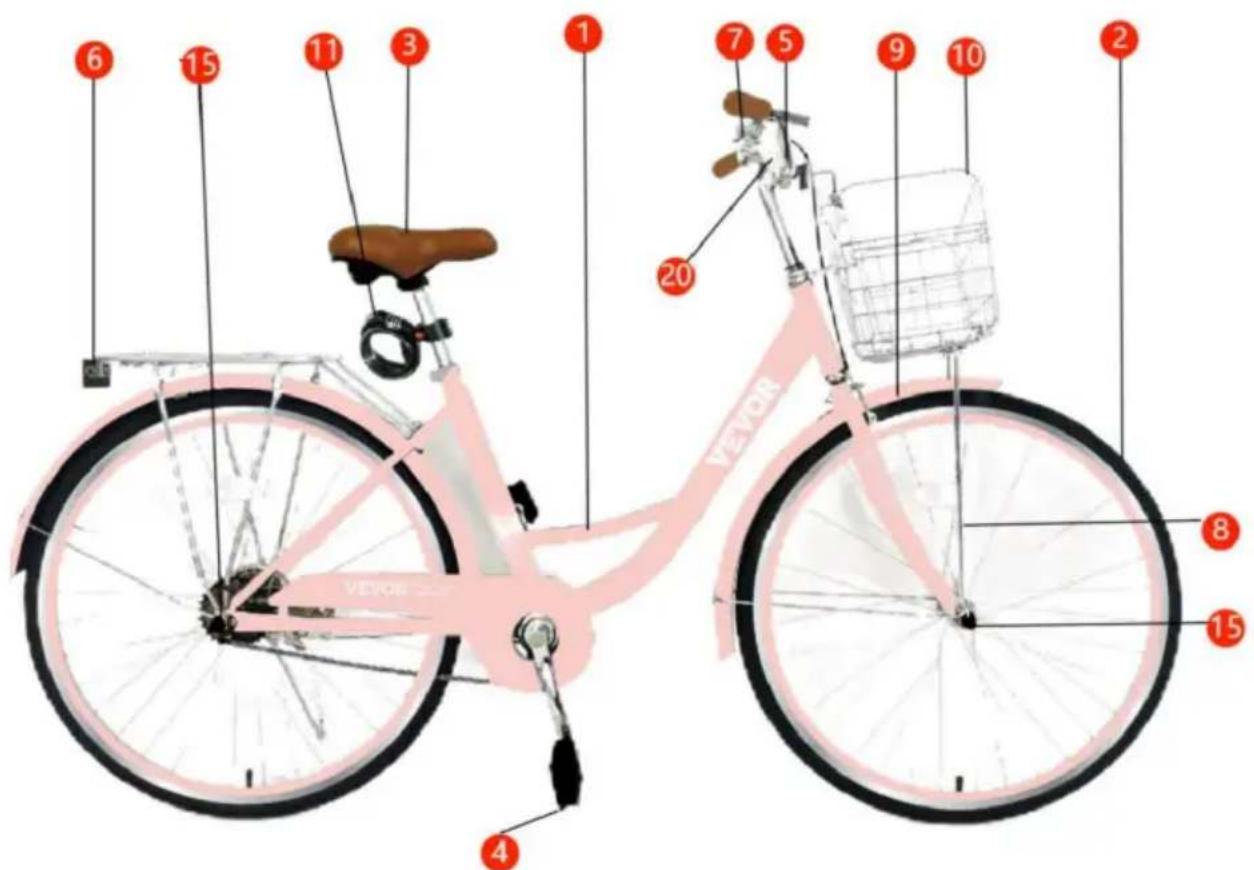

TEILELISTE

6 15 11 3 1 7 5 9 10 2 20 VEXOR 8 15 4 4

	NameNEIN.	Foto	Stk.

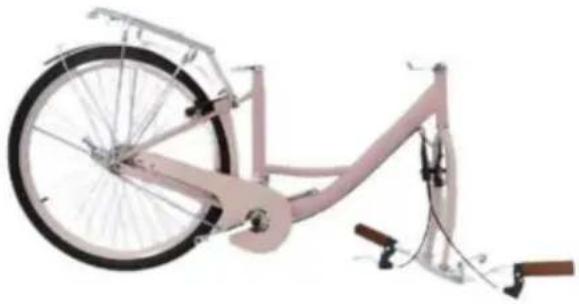

1	Hauptrahmen mit Heck Puh!		1
2	Vorderrad		1
3	Sattel und Sattelstütze		1

4 Pedale				2
5 Frontreflektor		[xwww]		1
6	Rückstrahler mit 2 Nüsse			1
7 Glocke				1
8 Vordere Korbhalterung				1
9 Vorderer Kotflügel mit Strebe				1
10 Vorderkorb				1
11 Kabelschloss				1
12 Handbuch				1
13 Handschuhe				1
14 Frontkorb-Teilesätze		A.M5×16 Phillips Bolzen		4
		B. Installationsplatte		3
		C.M5 Muttern		2
15 Radkappen				4
16 5-mm-Inbusschlüssel				1

17	6 mm Inbusschlüssel		1
18 8×10 mm Schraubenschlüssel			1
19 13×15 mm Schraubenschlüssel			1
20	Kreuzschlitzschraubendreher		1
21	Dekorative Abdeckung		1

INSTALLATIONSANLEITUNG

Einstellung: Bremszugspannung

Einstein Einstell

Einstellung:

Einstellung des Getriebesystems

Aufblasbare Düse

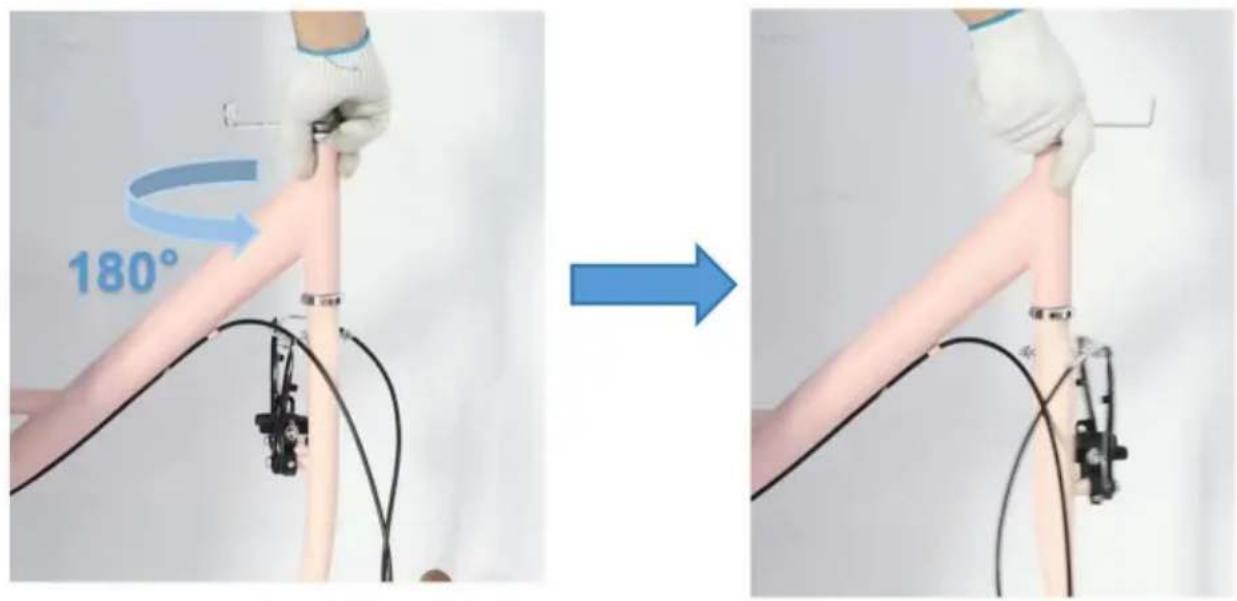

Schritt 1: Lenkermontage a. Bitte drehen

Sie die Vordergabel um 180° im Uhrzeigersinn, bevor Sie den Vorbau montieren.

180°

b. Verwenden Sie dann den 6-mm-Inbusschlüssel (17), um den Schaft wie in den folgenden Abbildungen gezeigt zu montieren.

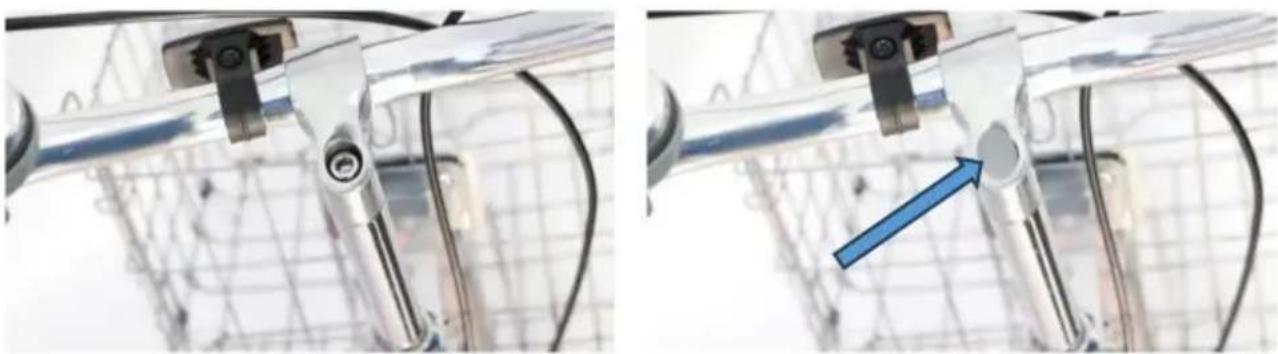

c. Drücken Sie die Zierabdeckung (21) auf den Bolzen, um ihn abzuschirmen.

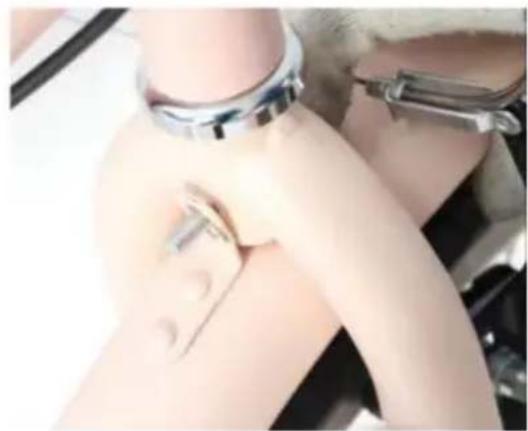

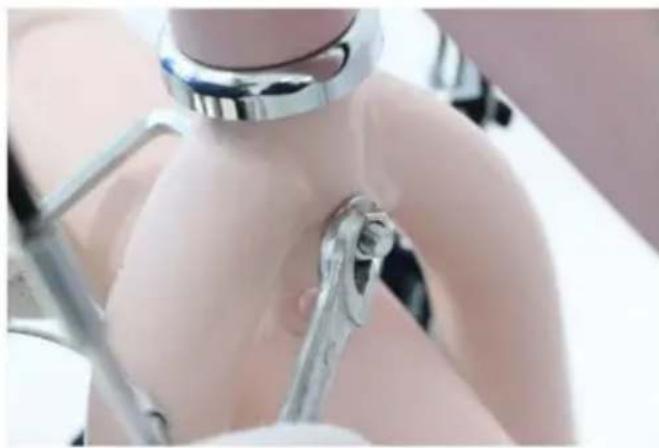

Schritt 2: Montage des vorderen Kotflügels a. Bevor

Sie den vorderen Kotflügel an der Gabel anbringen, lösen Sie bitte die Schraube an der Vordergabel mit einem 8-10-mm-Schraubenschlüssel (18) und einem 5-mm-Inbusschlüssel (16).

b. Ziehen Sie die Sechskantschraube und die Mutter mit den in Schritt a genannten Werkzeugen fest.

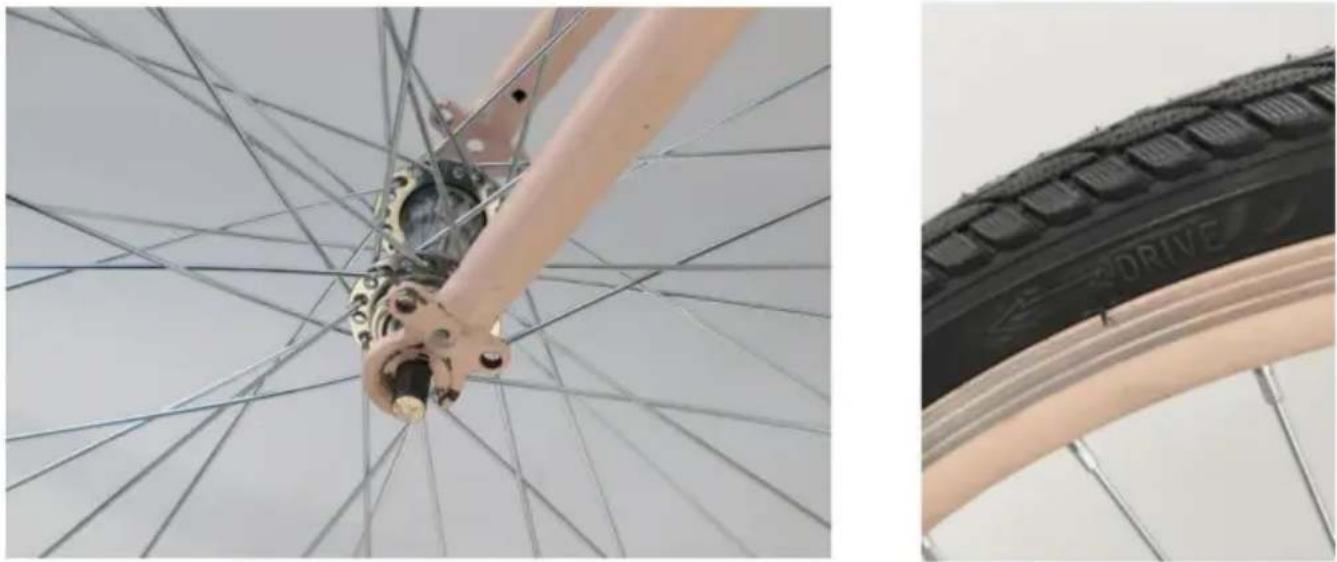

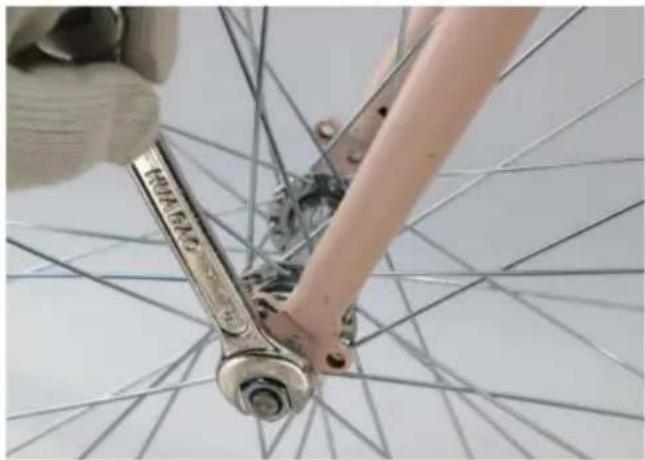

Schritt 3: Vorderradmontage

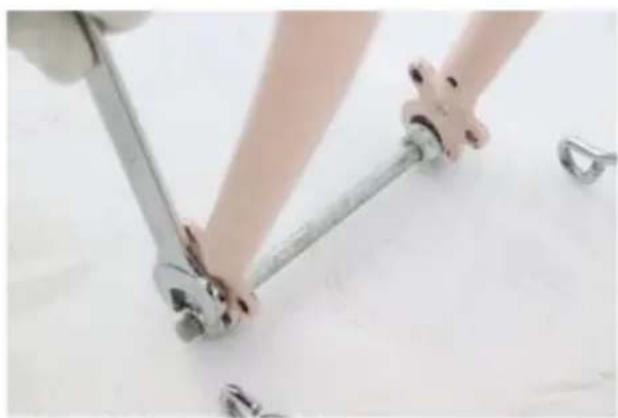

a. Bitte verwenden Sie einen 13-15-mm-Schlüssel (19), um die Schraube der Vorderradnabe zu lösen und den Gabelschutz zu entfernen.

b. Verwenden Sie zum Einbau des Vorderrads (2) einen 13-15-mm-Schlüssel (19). Prüfen Sie anschließend, ob das Vorderrad fest sitzt.

(Hinweis: Die Vorderräder sind nach vorne ausgerichtet.)

Hinweis: Achten Sie darauf, dieses Loch einzufügen

c. Lokalisieren Sie die vordere Kotflügelstrebe (9) und das Loch. d.

Richten Sie einen der Schlitze an der Strebe mit dem Bolzenloch auf derselben Seite aus. e.

Verwenden Sie den Schraubendreher (20), um eine Kreuzschlitzschraube festzuziehen.

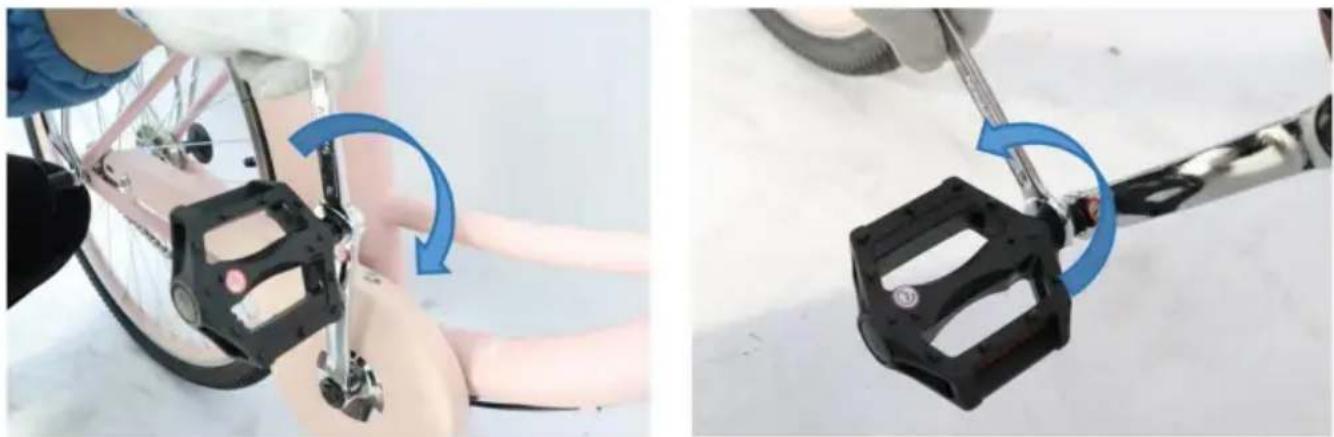

Nehmen Sie den 13-15-mm-Schraubenschlüssel (19) zur Hand, um die Pedale (4) auf der linken und rechten Seite zu montieren.

L steht für die linke Seite, R für die rechte Seite. Folgen Sie der entsprechenden Kurbel, um die Pedale mit dem Schraubenschlüssel festzuziehen.

(Hinweis: Drehen Sie das rechte Pedal im Uhrzeigersinn und das linke Pedal gegen den Uhrzeigersinn.)

Hinweis: Die beiden Pedale sind unterschiedlich und dürfen nicht verwechselt werden. Das rechte Pedal ist mit einem R und das linke mit einem L gekennzeichnet.

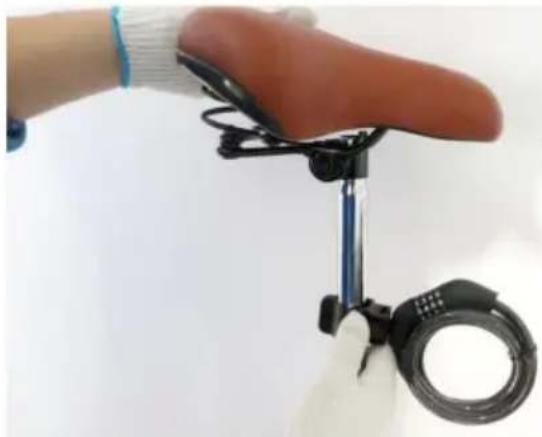

Schritt 5: Kabelschloss und Sattelmontage

a. Wickeln Sie die Klemme um die Sattelstütze.
b. Mit dem Schraubendreher (20) eine Kreuzschlitzschraube festziehen.

c. Den Feststellhebel am Sattelrohr lösen.
d. Stecken Sie die Sattelstütze in das Sattelrohr und stellen Sie sie auf die gewünschte Höhe ein.
e. Drehen Sie den Hebel, um die Sattelstütze zu arretieren.

Hinweis: Es wird empfohlen, sich nach dem Verriegeln des Sitz-Schnellspannhebels auf den Sitz zu setzen, um zu prüfen, ob er locker ist oder wackelt.

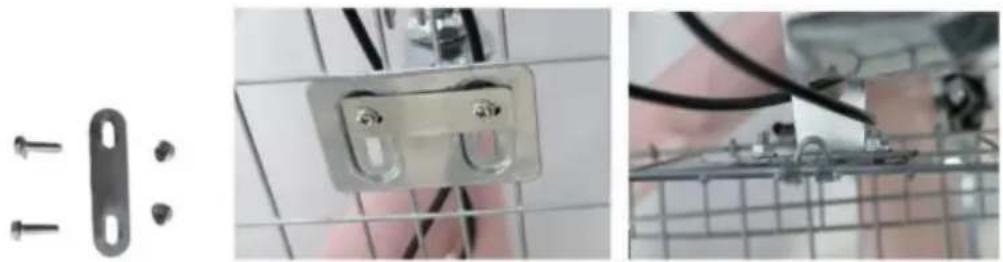

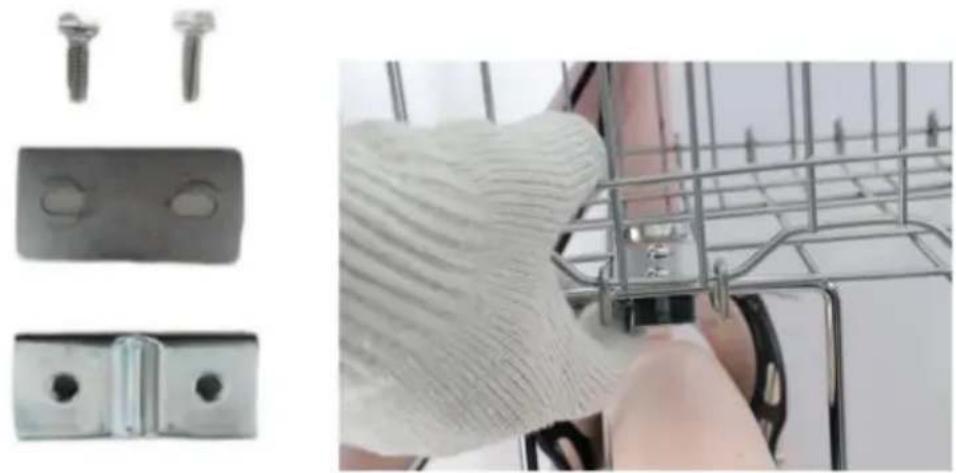

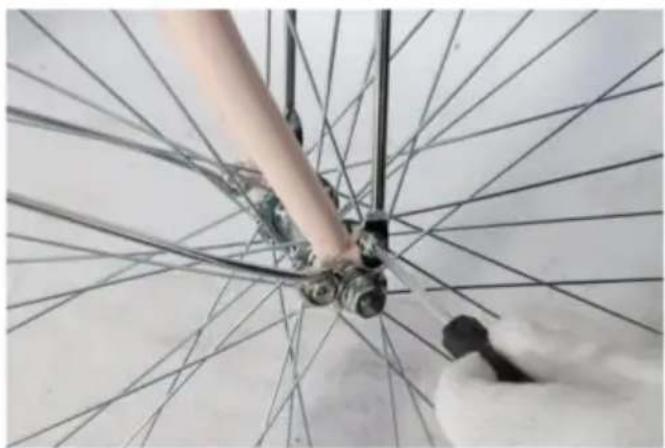

Schritt 6: Installation des Frontkorbs

a. Die vordere Korbhalterung (8) mithilfe der Schlitze auf der Vorderradachse montieren und mit einer 8-10 mm-Schraube (18) festziehen.

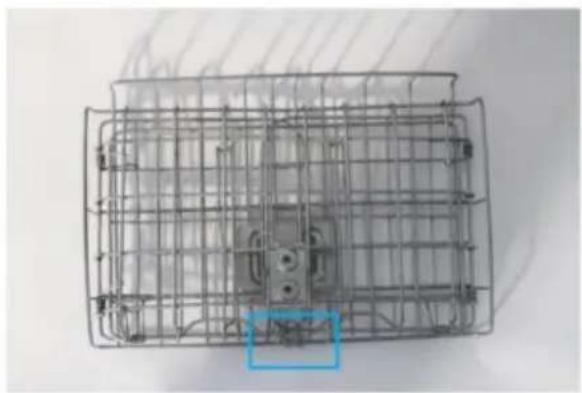

b. Klappen Sie den Korb (10) auf und setzen Sie ihn dann über die vordere Korbstütze (8).

c. Befestigen Sie den vorderen Korb mit M5x16-Kreuzschlitzschrauben (14A), Überplatte (14B) und M5-Muttern (14C) an der vormontierten Halterung.

d. Überprüfen Sie, ob die Unterseite und die Montageplatte gut aufeinander ausgerichtet sind. e. Verbinden Sie die beiden M5×16 Kreuzschlitzschrauben (14A). Ziehen Sie diese Schrauben mit dem mitgelieferten Schraubendreher (20) fest.

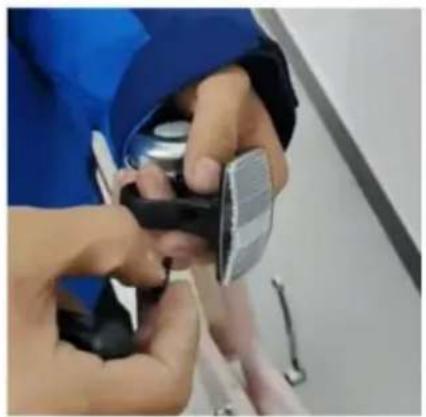

Schritt 7: Montage des Frontreflektors a. Lösen Sie die Schraube mit dem mitgelieferten Schraubendreher (20). b. Befestigen Sie den Reflektor mit der Klemme am Lenker.

c. Setzen Sie die Kreuzschlitzschraube wieder ein und ziehen Sie sie fest, um den Reflektor zu befestigen.

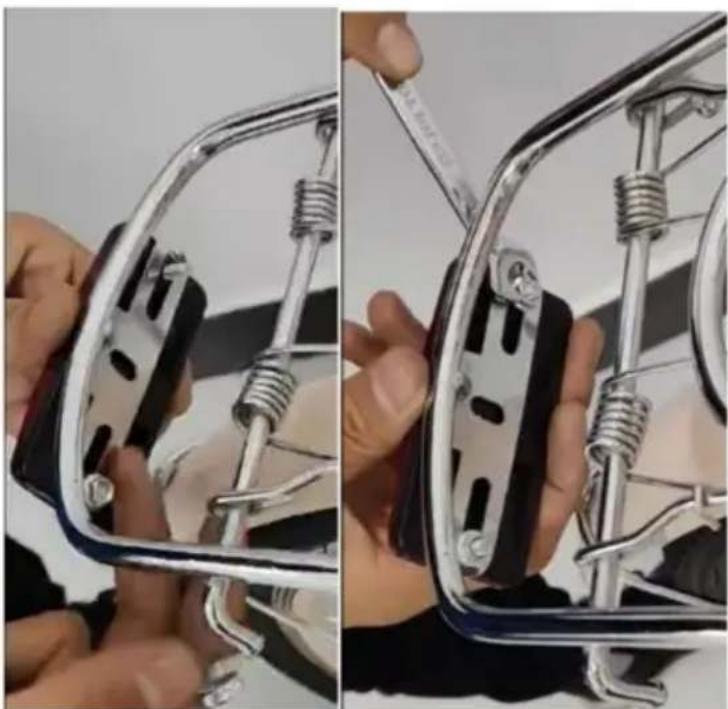

Schritt 8: Montage des Rückreflektors. Ziehen Sie

die Schraube mit einem 13×15-mm-Schraubenschlüssel (19) fest.

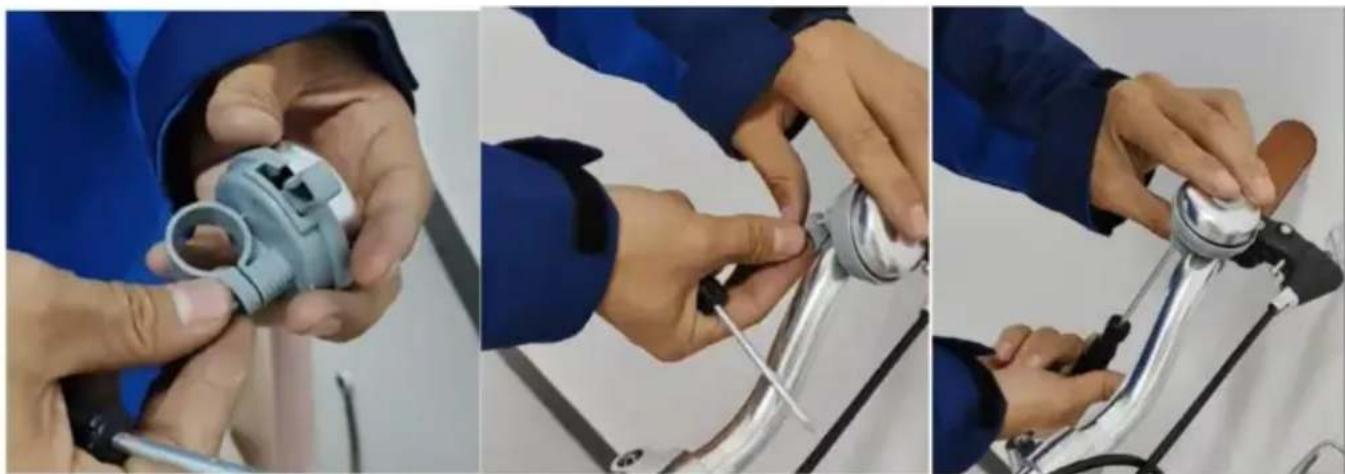

Schritt 9: Montage der Klingel a. Lösen

Sie die Schraube mit dem mitgelieferten Schraubendreher (20). b. Befestigen Sie

die Klingel (7) mit der Klemme an einer geeigneten Stelle am Lenker. c. Setzen Sie die Kreuzschlitzschraube wieder

ein und ziehen Sie sie fest, um die Klingel zu befestigen.

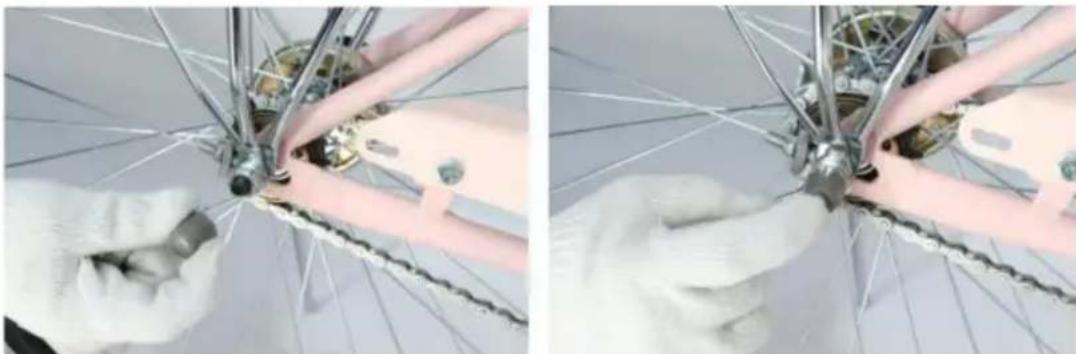

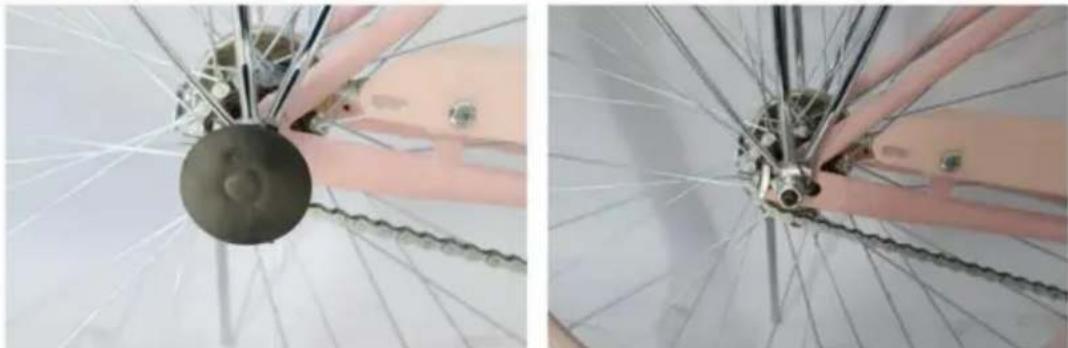

Schritt 10: Installation der Radkappen

a. Entfernen Sie die seitliche Schutzabdeckung der Hinterradachse.

b. Eine Radkappe (15) auf die Achsmutter schieben. (Auf die gleiche Weise eine Radkappe auf der linken Vorderradnabe montieren. Diese Schritte für die Radnaben auf der rechten Seite wiederholen.)

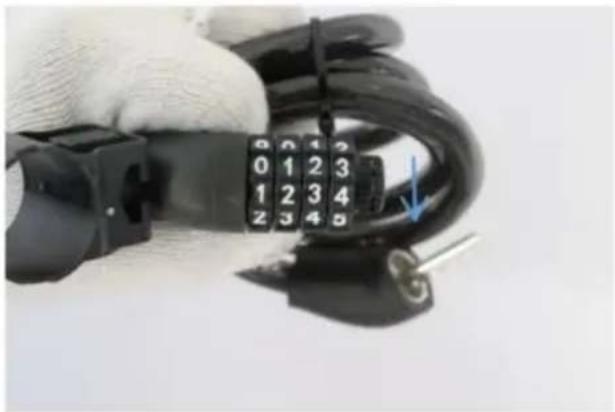

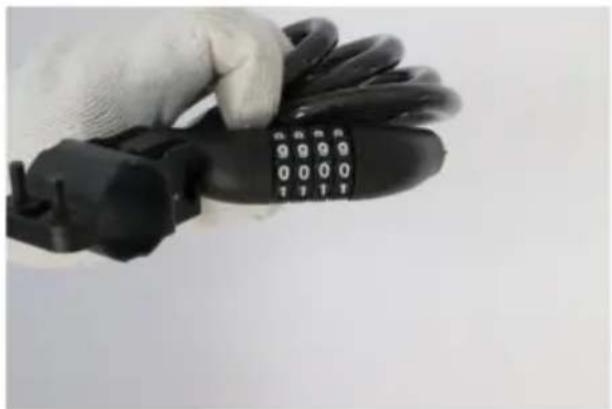

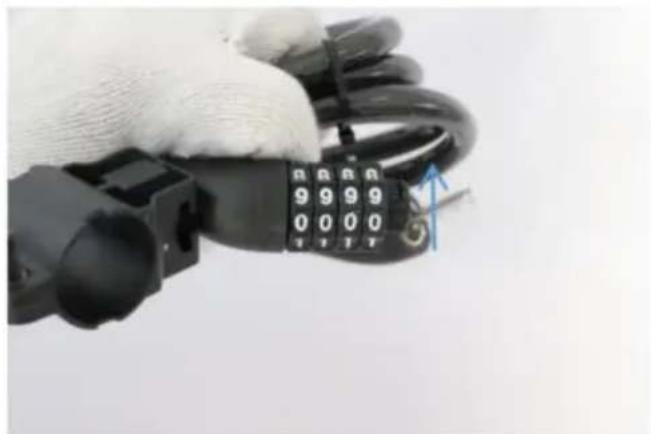

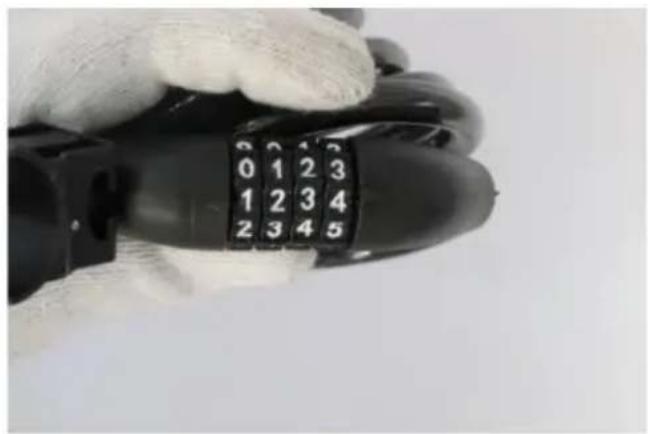

Schritt 11: Passwort des Kabelschlosses zurücksetzen

a. Wählen Sie das Standardpasswort (0000) und ziehen Sie das Kabel ab.

b. Drehen Sie das RESET-Rad wie gezeigt vollständig im Uhrzeigersinn.

c. Legen Sie mit den Währscheiben Ihr neues Passwort fest.

Drehen Sie das RESET-Rad vollständig gegen den Uhrzeigersinn, um Ihre Änderung zu bestätigen.

d. Die Kabelteile wieder vollständig zusammenfügen und die Kombination auflösen. Dabei prüfen, dass das Kabel nicht auseinandergezogen werden kann.

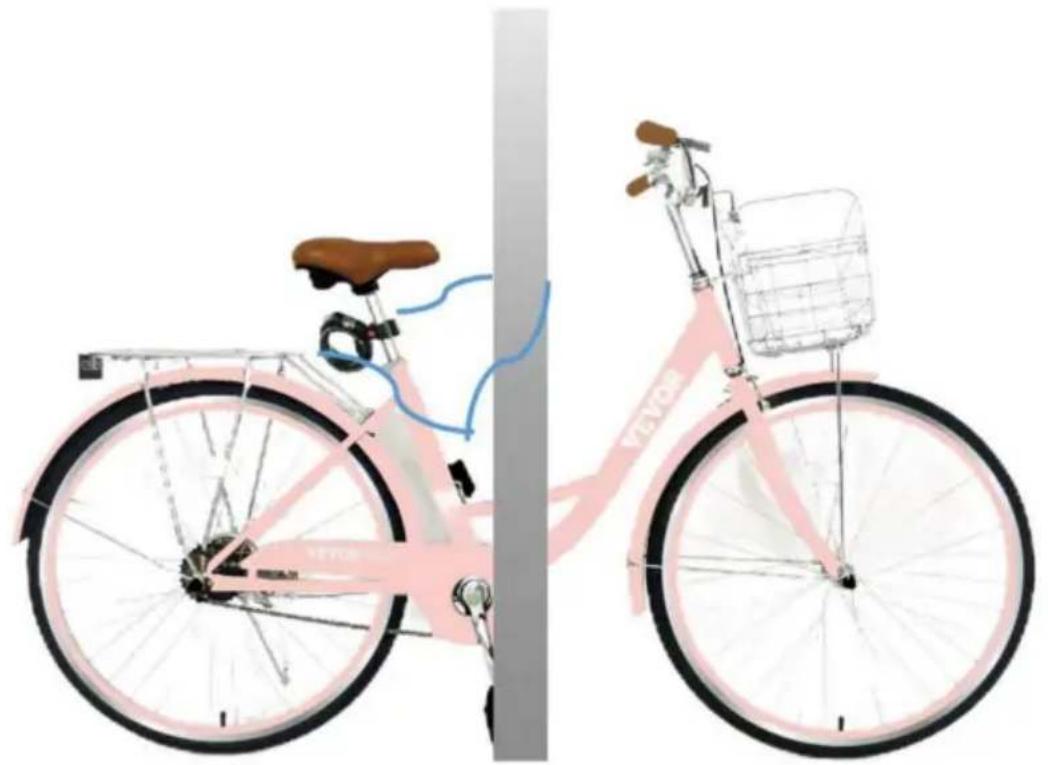

e. Verlängern Sie das Kabel von der Sattelstütze und wickeln Sie es um ein unbewegliches Objekt sowie um das Hinterrad und das Sattelrohr.

Hinweis: Der Sattel ist nicht fest mit dem Fahrradrahmen verbunden und sollte zusammen mit dem Rahmen befestigt werden.

EINSTELLUNG

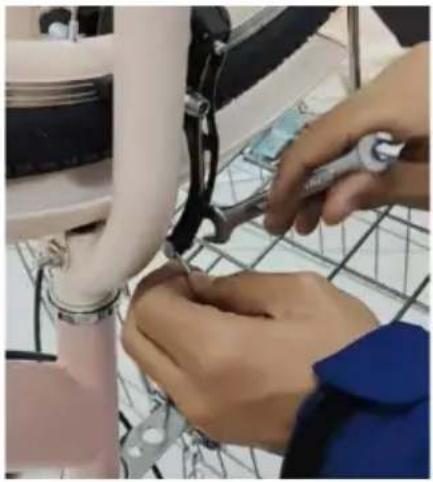

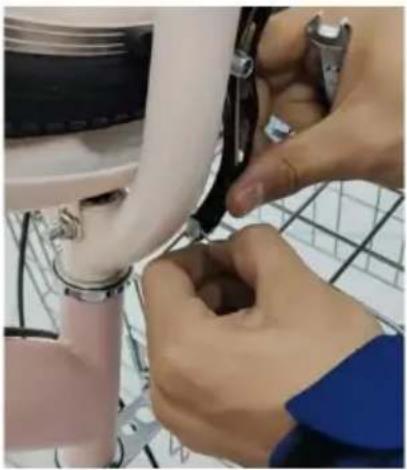

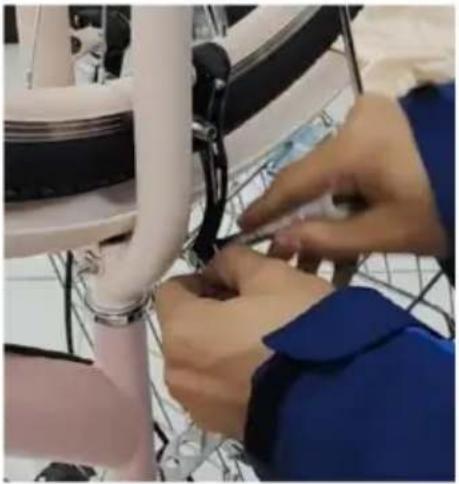

1. Bremszugspannungen

Verwenden Sie 13-15mm Wench (19) die Schraube an der V-Bremse lösen.	Wenn die Bremse locker ist, ziehen Sie das Bremskabel nach außen, andernfalls, wenn die Bremse fest ist, ziehen Sie das Bremskabel nach außen. nach oben.	Vergessen Sie nicht, die Schraube mit der 13-15 mm Schlüsselweite (19) festzuziehen.

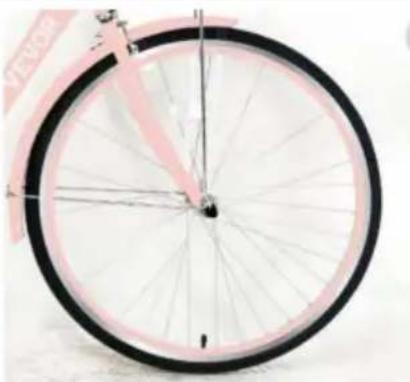

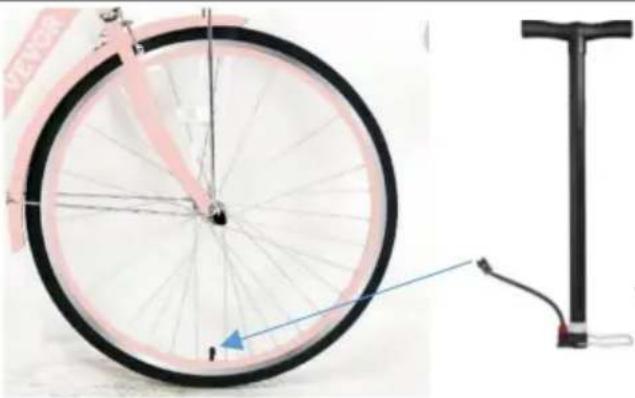

2. Einen Reifenschlauch aufpumpen

Schließen Sie Ihre Handpumpe an diesen Schrader-Ventilanschluss an.	Pumpen Sie den Reifen innerhalb der Druckbereich auf dem Außenreifen markiert.Wenn Sie fertig sind, entfernen Sie die Pumpe und setzen Sie die Ventilkappe wieder auf.

Hinweis:

Im Winter und Sommer wird empfohlen, den Reifen mit 40 psi aufzupumpen.

Überschreiten Sie nicht 40 PSI, sonst explodiert es.

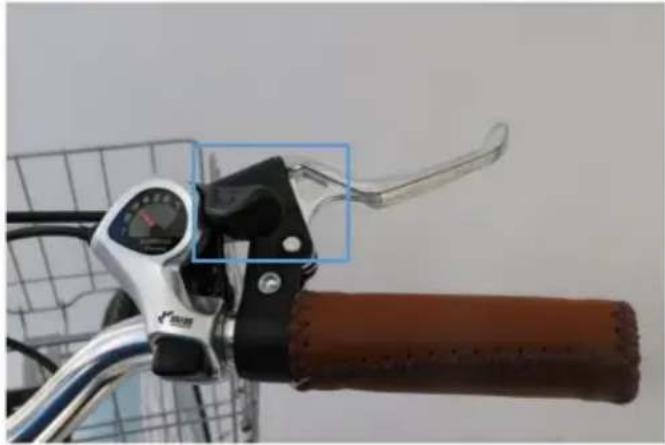

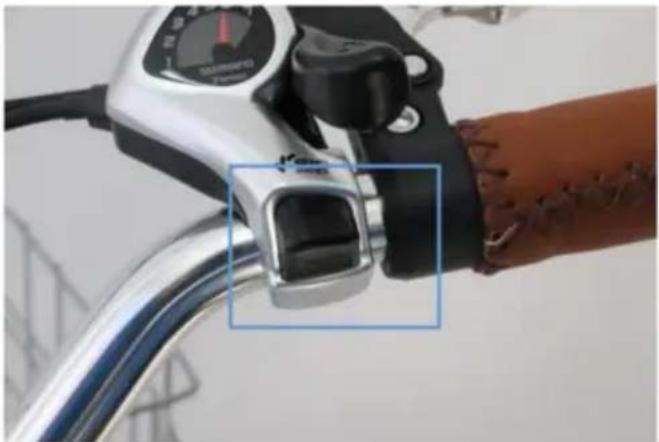

3. Einstellung des Getriebesystems.

Geschwindigkeit 1–7: Geschwindigkeit 1 ist die höchste Geschwindigkeit. Geschwindigkeit 7 ist die niedrigste Geschwindigkeit.

Wenn Sie beschleunigen möchten, drücken Sie diese Stange nach oben.

Wenn Sie langsamer werden möchten, drücken Sie die Taste.

1. Regelmäßig auf Lockerheit prüfen: Überprüfen Sie die Teile des Fahrrads nach jedem Gebrauch auf Lockerheit, Steifheit, Verschleiß oder Beschädigung. Ziehen Sie problematische Teile vor der weiteren Verwendung fest, schmieren, reparieren oder ersetzen Sie sie. Ersetzen Sie Komponenten dieses Fahrrads und seines Zubehörs nur durch identische Teile.

Wenn Sie Ihr Fahrrad längere Zeit nicht benutzen, lagern Sie alles an einem kühlen, trockenen Ort, fern von direkter Sonneneinstrahlung und unzugänglich für Kinder. Lagern Sie

Elektronik in Plastiktüten, in denen sich mit der Zeit Feuchtigkeit ansammeln kann.

1. Einstellung zum Lösen der Bremse: Durch Drehen des Einstellers im Uhrzeigersinn mit einem Schraubenschlüssel können die Bremsen fester eingestellt werden, und durch Drehen gegen den Uhrzeigersinn können die Bremsen gelockert werden. Beim Einstellen wird empfohlen, die Einstellung nach und nach vorzunehmen und die Leistung der Bremsen bei jeder Einstellung zu testen, bis Sie die am besten geeignete Festigkeit gefunden haben.
2. Kettenschmierung: Tragen Sie nach jeder Reinigung, jedem Abwischen oder jeder Lösungsmittelreinigung der Kette immer Schmiermittel auf. (Es wird nicht empfohlen, organische Lösungsmittel zum Reinigen der Kette zu verwenden.) - Stellen Sie sicher, dass Ihre Kette trocken ist, bevor Sie das Schmiermittel auftragen. - Lassen Sie das Schmieröl in das Kettenlager eindringen und lassen Sie es eindicken oder trocknen. Dadurch werden die Teile der Kette geschmiert, die anfällig für Verschleiß sind.
